1 GEOTEKNISK UNDERSÖKNING INFÖR DETALJPLAN NORGÅRD 2:10 M FL HAMBURGÖ TANUMS KOMMUN Göteborg TELLSTEDT I GÖTEBORG AB Avd geoteknik och mätteknik Varbergsgatan 12 A GÖTEBORG Tel Handläggare: Thomas Östergren Tel thomas.ostergren@tellstedt.se Org nr G:\Projekt\2010\ Hamburgö\G\Rapport\Försät doc

2 INNEHÅLLSFÖRTECKNING 1 ORIENTERING RAPPORT ÖVER UTFÖRDA UNDERSÖKNINGAR Nu utförda undersökningar Strålningsmätning Redovisning BESKRIVNING AV GEOLOGISKA FÖRHÅLLANDEN Topografi mm Geotekniska förhållanden Geohydrologi GEOTEKNISKA PROBLEM OCH REKOMMENDATIONER Planerad byggnation mm Grundläggningsförslag mm MILJÖPROVTAGNING Utförda analyser RESULTAT AV MILJÖPROVTAGNING Analysresultat, jord (organiska analyser) Analysresultat, jord (tungmetaller) SLUTSATS, MILJÖPROVTAGNING SÄTTNINGSFÖRHÅLLANDEN STABILITETSFÖRHÅLLANDEN RADON SCHAKTNING (10) G:\Projekt\2010\ Hamburgö\G\Rapport\Rapport doc

3 GEOTEKNISK UNDERSÖKNING INFÖR DETALJPLAN NORGÅRD 2:10 M FL HAMBURGÖ TANUMS KOMMUN 1 ORIENTERING På uppdrag av Dan-Håkan Davall, har Tellstedt i Göteborg AB utfört en geoteknisk undersökning/besiktning för rubricerat projekt. Syftet är att bestämma områdets egenskaper inför upprättande av detaljplan samt ange grundläggningsprinciper för planerad nybyggnation. 2 RAPPORT ÖVER UTFÖRDA UNDERSÖKNINGAR 2.1 Nu utförda undersökningar Undersökningarna utfördes under oktober 2010 med borrbandvagn Geotech 604 enligt följande: Slb Tr Skr Vb -Slagsondering i 5 punkter -Trycksondering i 11 punkter -Skruvprovtagning i 6 punkter, störd provtagning -Vingsondering i 2 punkter I fyra punkter har jordprover tagits upp och lämnats till ackrediterat laboratorium för analys med avseende på eventuella markföroreningar. Se kapitel 5. Sonderings- och provtagningspunkterna samt markpunkter har mätts in sektionsvis med GPS, understödd av SWEPO:s fasta referensstationer. 2.2 Strålningsmätning Geosigma AB har utfört strålningsmätning för att bedöma radonrisken inom området. Se bilaga Redovisning Fältarbetet redovisas, förutom i denna rapport i: bilaga 1:1-1:2 Provtabell, skruvprovtagning bilaga 2:1-2:16 Analysrapporter, miljöprovtagning bilaga 3 Strålningsmätning bilaga 4:1-4:4 Stabilitetsberäkningar sektioner B-B och C-C ritning G-1 Sonderingsplan, skala 1:400 ritning G-2 Sonderingsresultat sektioner, 1:400 2(10) G:\Projekt\2010\ Hamburgö\G\Rapport\Rapport doc

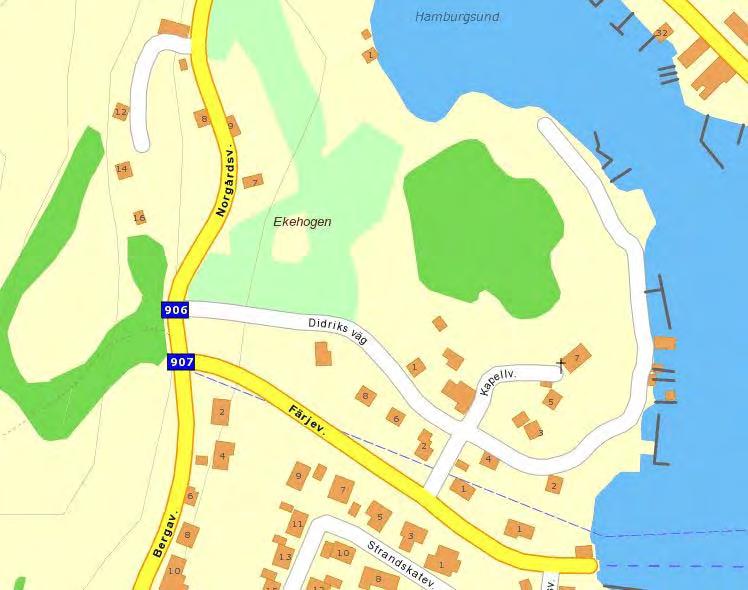

4 ritning G-3 Sonderingsresultat borrhål 1-7, skala 1:100 ritning G-4 Sonderingsresultat borrhål 8-11, skala 1:100 3 BESKRIVNING AV GEOLOGISKA FÖRHÅLLANDEN 3.1 Topografi mm Det undersökta området ligger inom fastigheterna Norgård 2:10 och 2:156 i en uppgrundad havsvik på nordöstra delen av Hamburgö. Området utgörs mestadels av åker i träda. I väster och öster samt vid planområdets norra gräns hittas partier med berg i dagen. Nivåerna inom området varierar mellan ca +5 och ca +10. Den södra delen har en tid använts som båtuppläggningsplats. 3.2 Geotekniska förhållanden Bild 1. Ungefärligt läge för det undersökta området. De redovisade sonderingsdjupen är uppmätta i provtagningspunkterna och gäller i de specifika punkterna, således kan mäktigheterna variera mellan punkterna och inom undersökningsområdet. Sonderingsstopp har som djupast erhållits ca 21 meter under markytan med trycksondering i undersökningspunkt 10. Vid slagsondering i punkt 7 har sonderingen avbrutits vid 26 meter under markytan. 3(10) G:\Projekt\2010\ Hamburgö\G\Rapport\Rapport doc

5 Jordarterna inom detaljplaneområdet utgörs av mulljord vilken främst underlagras av sand, silt och lera ovan berg. Ytlagret består av mulljord i samtliga skruvprovtagningspunkter. Mulljorden har en mäktighet av ca 0,2-0,3 meter. Ytlagrets mäktighet och sammansättning kan dock variera inom detaljplaneområdet. Lera (kohesionsjord) är den dominerande jordarten inom detaljplaneområdet. Den hittas i skruvprovtagningspunkt 2, 4, 5, 8 och 10 på djup från ca 1,3 m och nedåt. Lera hittas även som underordnad jordart i provtagningspunkt 2, 5, och 10 som lerig sand mellan ca 1-3 meters djup, inte sällan med inslag av silt. Torrskorpans mäktighet inom området varierar mellan ca 0,7-1,0 meter. I undersökningspunkterna 2, 4, 5 och 10 kan skikt, troligen av silt och/eller sand ses i leran på djupet. Uppmätta skjuvhållfasthetsvärden, se vingsonderingsdiagram ritning G-3 och G-4, varierar mellan ca kpa, 2-12 m under befintlig markyta i sonderingspunkt 3, och mellan ca kpa, 2-16 meter under befintlig markyta i sonderingspunkt 10. Silt (mellanjord) hittas som finsandig silt i provtagningspunkt 4 mellan ca 1,3-2,0 meters djup. Silt förekommer också i underordnad form, som siltig lera i punkt 2, 4, 5, 8 och 10. Sand (friktionsjord) förekommer i skruvprovtagningspunkt 10 som lerig siltig sand. I provtagningspunkt 8 hittas siltig finsand på ca 0,2-1,2 meters djup. I provtagningspunkt 2, 4, 5 och 10 hittas skikt av sand och finsand i leran. Gyttja/lergyttja (organisk jordart) förekommer i provtagningspunkt 10 ca 1,0-1,8 meter under markytan. Bergets nivå har ej undersökts i denna utredning, men stopp mot sten block eller berg har erhållits vid slagsondering i punkt 2, 4, 6, 9 och 10. Se ritning G-3 och G-4 för mer information. Se bilaga 1:1-1:2 för mer detaljerad information om jordlagerföljden. 3.4 Geohydrologi Vid undersökningstillfället noterades grundvattenytor i skruvprovtagningspunkt 4, ca 0,6 meter under markytan, i punkt 5, ca 1,7 meter under markytan, samt i punkt 10, ca 0,4 meter under markytan. Grundvattennivån fluktuerar med årstiderna. 4(10) G:\Projekt\2010\ Hamburgö\G\Rapport\Rapport doc

6 3 GEOTEKNISKA PROBLEM OCH REKOMMENDATIONER 4.1 Planerad byggnation mm. Inom detaljplaneområdet planeras det att uppföras ett antal enbostadshus. Byggnadernas utseende och exakta lägen har i skrivande stund ej fastställts. 4.2 Grundläggningsförslag mm. Inom området planeras 9 tomter för fristående enbostadshus. Då byggnadslägena fastställts bör vidare geotekniska undersökningar utföras inom området (förtäta sonderingspunkterna). Detta skall göras för att få en bra och säker grundläggningsmetod för varje enskild byggnad. Till följd av det ojämna och lösa lerlagret måste byggnadernas grundläggning föras ned till fast botten. Detta innebär stödpålar, plintar eller eventuellt urschaktning av berg och jord innan återfyllnad (tomten i nordost). Mulljorden samt annat material vilket är otjänligt för grundläggningen skall först schaktas bort. Marken schaktas därefter av ytterligare eller fylls upp till erforderlig grundläggningsnivå. Vid grunda jorddjup föreslås det att schakt sker till berg med eventuell sprängning (tomten i nordost). Eventuellt fyllnadsmaterial ska väljas från tabell CE/1, Anläggnings AMA 07 och ska avskiljs från de naturliga jordlagren med hjälp av en geotextil och packas enligt anvisningarna i Anläggnings AMA 07. Om uppfyllnader på mer än 0,3 meter ska utföras, ska detta ske i samråd med geotekniker eller utföras med lätta massor såsom t.ex. cellplast. Vid utförande med golvvärme isoleras plattan undertill med minst 0,3 meter cellplast. Vid grundläggning på berg skall undersprängning göras med minst 0,5 meter under planerad byggnad. Vid grundläggning med stålpålar (villapålar) skall dessa föras ned till fast botten eller berg. Pålarna slås till godkänt stopp i friktionsmaterialet (morän) eller till berg. För kontroll att erforderlig bärförmåga uppnåtts kan pålarna stötvågsmätas. Inom området och runt nybyggnationen är det viktigt att det sörjs för en rätt dimensionerad och utformad dränering 5(10) G:\Projekt\2010\ Hamburgö\G\Rapport\Rapport doc

7 5 MILJÖPROVTAGNING En översiktlig miljöprovtagning (så kallad stickprovtagning) har utförts inom detaljplaneområdet, för att se att inga föroreningar hittas vilka överstiger Naturvårdsverkets riktvärden för Känslig Markanvändning (KM). Det finns inga uppgifter om att det pågått någon form av tidigare verksamhet inom området vilken skulle ha förorenat marken. Jordprover har upptagits med hjälp av skruvborr från ca 0,5 meter till ca 3,0 meters djup. Proverna är blandprover från varje ca 0,5 meters djup, ned till det att troligen ostörda jordarter påträffas. Prover som har sänts till analys har valts med avseende på eventuella föroreningarnas spridning i jordmassan. Jordprover har sänts in från provtagningspunkt 1, 3-4 och 8, från 0,0-0,5 och 0,5-1,0 meters djup Samtliga prover har analyserats av Eurofins, vilka är ackrediterat laboratorium, se bilaga 2:1-2: Utförda analyser Analyserna på jordproverna från provtagningspunkt 9-12 utfördes med avseende på; Alifatiska kolväten: fraktionerna, >C8-C10, >C10-C12, >C12-C16, >C16-C35 Aromatiska kolväten: fraktionerna >C8-C10, >C10-C16 PAH:er (Polycykliska aromatiska kolväten): låg molekylvikt, medelhög molekylvikt, hög molekylvikt Tungmetallerna: Arsenik (As), Barium (Ba), Bly (Pb), Kadmium (Cd), Kobolt (Co), Koppar (Cu), Krom (Cr), Kvicksilver (Hg), Nickel (Ni), Vanadin (V), Zink (Zn). Samtliga analyser är utvalda för att passa den typ av föroreningar man kan förväntas påträffa i gamla hamn- och kustområden. Kolväten (alifatiska och aromatiska) kan påvisa petroleumprodukter. PAH:er är oönskade biprodukter som kan bildas t.ex. vid ofullständig förbränning av bensin mm. PAH:er utgörs av en grupp ämnen som består av sammanfogade bensenringar, från två upp till sju ringar. Tungmetaller har bland annat förekommit i färger, samt kan påträffas i oljor- och bensinprodukter. 6(10) G:\Projekt\2010\ Hamburgö\G\Rapport\Rapport doc

8 6 RESULTAT AV MILJÖPROVTAGNING Naturvårdsverkets regler gällande förorenad mark: Naturvårdsverket har tagit fram nationella riktvärden för mark, vilka reviderades i oktober Naturvårdsverkets riktvärden används för att uppskatta hur stor en förorening är och vilka risker den kan innebära. Riktvärdena skiljer till viss del på känslig och mindre känslig mark. Mindre känslig markanvändning (MKM) avser mark för kontor, industri, vägar, etc. Det skarpare riktvärdet, känslig markanvändning (KM) innebär att markkvaliteten inte ska begränsa valet av mark- eller grundvatten användning (marken kan användas för upplåtandet av daghem, bostäder, djurhållning, odling och grundvattenuttag). Siffrorna i kolumnerna till höger visar Naturvårdsverkets riktvärden, vid känslig markanvändning (KM) och mindre känslig markanvändning (MKM). Om föroreningshalten överstiger riktvärdet för KM, markeras föroreningen med kursivoch fetstil, och om föroreningshalten överstiger MKM markeras den enbart med fetstil. 6.1 Analysresultat, jord (organiska analyser) Punkt 1 (0,0-0,5 m) (0,5-1,0 m) PAH L <0,30 <0,30 PAH M <0,30 <0,30 PAH H <0,30 <0,30 Alifater >C8-C10 <5 <5 Alifat >C10-C12 <5 <5 Alifater >C12-C16 <5 <5 Alifater >C16-C35 <10 <10 Aromater >C8-C10 <10 <10 Aromater >C10-C16 <3 <3 Punkt 3 (0,0-0,5 m) (0,5-1,0 m) <0,30 <0,30 <0,30 <0,30 <0,30 <0,30 <5 <5 <5 <5 <5 <5 <10 <10 <10 <10 <3 <3 Punkt 4 (0,0-0,5 m) (0,5-1,0 m) <0,30 <0,30 <0,30 <0,30 <0,30 <0,30 <5 <5 <5 <5 <5 <5 <10 <10 <10 <10 <3 <3 Punkt 8 (0,0-0,5 m) (0,5-1,0 m) <0,30 <0,30 <0,30 <0,30 <0,30 <0,30 <5 <5 <5 <5 <5 <5 <10 <10 <10 <10 <3 <3 Riktvärden KM Riktvärden MKM Det har ej påträffats föroreningar vilka överstiger Naturvårdsverkets riktvärden för förorenad mark. 7(10) G:\Projekt\2010\ Hamburgö\G\Rapport\Rapport doc

9 6.2 Analysresultat, jord (tungmetaller) Punkt 1 (0,0-0,5 m) (0,5-1,0 m) Arsenik (As) 4,7 5,2 Barium (Ba) Bly (Pb) 12 4,9 Kadmium (Cd) <0,21 <0,22 Kobolt (Co) 3,8 3,5 Koppar (Cu) 10 7,2 Krom (Cr) Kvicksilver (Hg) 0,028 <0,011 Nickel (Ni) 7,8 8,7 Vanadin (V) Zink (Zn) Punkt 3 (0,0-0,5 m) (0,5-1,0 m) 4,1 4, ,2 <0,22 <0,22 3,7 4,2 19 9, ,25 <0,030 7, Punkt 4 (0,0-0,5 m) (0,5-1,0 m) 4,1 4, ,22 <0,25 4,1 6, ,12 0,019 7, Punkt 8 (0,0-0,5 m) (0,5-1,0 m) 3,1 2, ,6 <0,23 <0,23 4,4 2,3 11 8,2 14 8,3 0,024 <0,012 7,6 4, Riktvärden KM Riktvärden MKM , ,25 2, I provtagningspunkt 3 på nivån 0,0-0,5 meters djup hittas kvicksilver vilket tangerar riktvärdet för känslig markanvändning (KM). 7 SLUTSATS, MILJÖPROVTAGNING Tellstedt i Göteborg AB, bedömer att det ej förekommer miljöfarliga föroreningar inom området, varför marken inom detaljplaneområdet kan värderas enligt känslig markanvänding (KM). Dock bör det beaktas att miljöprovtagningen Tellstedt i Göteborg AB har utfört har varit en så kallad stickprovtagning, där ett fåtal prover har tagits upp inom ett relativt stort område. Det förordas därför att försiktighet iakttages vid schaktningsarbeten inom fastigheten (enligt 10 kap 11 miljöbalken, skyldighet att underrätta tillsynsmyndighet), vid misstanke om förorening. Om schaktningsarbeten ska ske inom fastigheten med bortforslande av material från platsen, ska en kontinuerlig provtagning ske, för att bedöma massornas farlighet och framtida placering på deponi (eventuellt klass 1). 8 SÄTTNINGSFÖRHÅLLANDEN Lermäktigheten inom detalplaneområdet varierar mellan berg i dagen till ca 15 m lera med mycket låg skjuvhållfasthet och förhållandevis hög vattenkvot. Eftersom planerade byggnader inom området skall stödgrundläggas utgör dessa ingen belastning på lerlagren. Det är viktigt att marken inte fylls upp mer än marginellt, både under och utanför byggnader, med tanke på sättningsrisken. 8(10) G:\Projekt\2010\ Hamburgö\G\Rapport\Rapport doc

10 9 STABILITETSFÖRHÅLLANDEN Släntstabiliteten har kontrollerats i två sektioner, B-B och C-C, bilaga 4:1-4:4. Beräkningarna är utförda i odränerad analys och kombinerad analys i programmet GeoSuite, Stabilitet. Markanvändningen inom de aktuella fastigheterna skall hänföras till "Nyexploatering, detaljerad utredning" enligt nomenklatur i Skredkommissionens Rapport 3:95, vilket innebär att kraven på erforderliga säkerhetsfaktorer är: F c >1,7-1,5 odränerad analys och F komb >1,45-1,35 kombinerad analys I beräkningssektion B-B har grundvattenytan förutsatts vara belägen 0,5 m under markytan och skjuvhållfastheten har satts till 25 kpa i torrskorpeleran. Friktionsvinkeln i det övre sandlagret är satt till 30 o (densitet 2,1 ton/m 3 ) och i friktionsjorden under leran till 37 o. I den lägre delen av slänten har uppmätta värden på skjuvhållfastheten (efter korrektion) från BH 3 använts. Lerans densitet har satts till 1,8 ton/m 3. Överst i profilen har uppmätta värden reducerats med 20% vilket ger 8 kpa och mot botten har reduktionen begränsats till 10% vilket ger 14 kpa. I den högre delen av slänten har något högre värde, 18 kpa, antagits mot botten av profilen. Den befintliga vägen i väster har förutsatts vara belägen inom fastmark. I beräkningssektion C-C har grundvattenytan förutsatts vara belägen 0,5 m under markytan och vattennivån i havet 1,3 m under normalvattenstånd, vilket motsvarar lägsta lågvattenstånd. Friktionsvinkeln i det övre sandlagret är satt till 30 o och i friktionsjorden under leran till 37 o. Skjuvhållfastheten i torrskorpan är satt till 25 kpa. I den lägre delen av slänten har uppmätta värden på skjuvhållfastheten (efter korrektion) från BH 10 använts och i den högre delen av slänten har värden från BH 3 använts. Överst i profilen har uppmätta värden reducerats med 20% och mot botten 10%. Samtliga värden på materialparametrar bedöms ha valts på säkra sidan. Beräknad lägsta säkerhetsfaktor för slänten i sektion B-B är: F c =1,68 odränerad analys och F komb =1,61 kombinerad analys Beräknad lägsta säkerhetsfaktor för slänten i sektion C-C är: F c =1,78 odränerad analys F komb =1,72 kombinerad analys Med utgångspunkt från ovanstående resultat och en jämförelse mot Skredkommissionens anvisningar konstateras att säkerhetsfaktorerna för slänterna är tillfyllest. 9(10) G:\Projekt\2010\ Hamburgö\G\Rapport\Rapport doc

11 10 RADON Strålningsmätning har utförts av Geosigma. Resultatet visar att området med avseende på berggrunden kan klassificeras som normal- till högradonmark. På normalradonmark krävs grundläggning med radonskydd och på högradonmark krävs radonsäker grundläggning. Det senare kan komma att krävas för byggnation inom tomten i nordost. Se vidare bilaga SCHAKTNING Släntlutningarna för schaktningsarbeten är oftast till stor del beroende av väderleken och hur stor nederbörden är samt grundvattennivån och bör därför bedömas för rådande förhållanden på plats. Alla schaktningsarbeten utförs med fördel under perioder med lite nederbörd och låga grundvattennivåer. Schaktning av rörgravar bör utföras etappvis samt skyddas mot nederbörd. Göteborg TELLSTEDT I GÖTEBORG AB Avd Geoteknik och Mätteknik Thomas Östergren 10(10) G:\Projekt\2010\ Hamburgö\G\Rapport\Rapport doc

12 Projekt Hamburgö Bilaga 1:1 Projektnummer: Datum: Utförd av: Borrhål Provtagn.- Provtag.- Vattenyta Vatten- Tjälfarlig.- Konflytgräns Jordart nivå metod mumy kvot % klass (%) 1 Skr 0,0-0,5 MATJORD Enl protokoll 0,5-1,0 Siltig FINSAND, skal Enl protokoll 1,0-2,0 TORRSKORPELERA Enl protokoll 2 Skr MATJORD Enl protokoll Grå,rostflammig TORRSKORPELERA Grå,rostfl,lerig,siltig FINSAND,skal Grå,rostfl,siltig LERA,finsandskikt,skal Grå,siltig LERA,vass Grå LERA 73 3 Skr 0,0-0,5 MATJORD Enl protokoll 0,5-1,0 TORRSKORPELERA Enl protokoll 1,0-2,0 LERA Enl protokoll 4 Vy 0.6 m u my ( ) MATJORD Enl Protokoll TORRSKORPELERA Enl protokoll (TORRSKORPE)LERA Enl protokoll Finsandig SILT Enl protokoll Brungrå,siltig LERA,finsand, siltskikt 36 5 Vy 1.7 m u my ( ) MATJORD Enl protokoll Gråbrun,rostflammig,siltig SAND Ljusbrun,lerig,siltig SAND,skal Brungrå,rostfl,siltig LERA,sandskikt,skal Brungrå,siltig LERA 73 8 Vy 0.4 m u my ( ) MATJORD Enl protokoll Siltig FINSAND Enl protokoll Siltig LERA Enl protokoll LERA Enl protokoll TELLSTEDT I GÖTEBORG AB Varbergsgatan 12A GÖTEBORG Tel Fax E-post info@tellstedt.se

13 Projekt Hamburgö Bilaga 1:2 Projektnummer: Datum: Utförd av: Borrhål Provtagn.- Provtag.- Vattenyta Vatten- Tjälfarlig.- Konflyt- Jordart nivå metod mumy kvot % klass gräns 10 Vy 0.4 m u my ( ) MATJORD Enl protokoll Grå,rostflammig TORRSKORPELERA Brungrön LERGYTTJA Grå,lerig,siltig SAND,skal Grå,siltig LERA,sandskikt,skal 53 TELLSTEDT I GÖTEBORG AB Varbergsgatan 12A GÖTEBORG Tel Fax E-post info@tellstedt.se

14 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Tellstedt i Göteborg AB Cecilia Ahl Varbergsgatan 12A GÖTEBORG AR-10-SL EUSELI Í%R%^ÂÂÂ9${Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer Provbeskrivning Provmärkning: 1 Provtagningsplats Hamburgö Matris Jord Provet ankom Analysperiod: Djup (m) Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref 0,0-0,5 Ingemar Pedersen :00:00 * Alifater >C8-C10 < 5.0 Alifater >C10-C12 Alifater >C12-C16 Alifater >C16-C35 < 5.0 < 5.0 < 10 * Aromater >C8-C10 < 10 * Aromater >C10-C16 Oljetyp Benso(a)antracen Krysen Benso(b,k)fluoranten Benso(a)pyren Indeno(1,2,3-cd)pyren Dibenso(a,h)antracen Summa cancerogena PAH Naftalen Acenaftylen Fluoren Acenaften Fenantren Antracen Fluoranten Pyren Benzo(g,h,i)perylen Summa övriga PAH Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt Summa PAH med hög molekylvikt Arsenik As < 3.0 Ej påvisad 4.7 SS Förklaring till förkortningar och * Ej ackrediterad analys * : AR-003v19f Utförande laboratorium om inte annat anges: Eurofins Environment Sweden AB Lidköping Mätosäkerheten om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Ytterligare upplysningar kan erhållas från laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Sida 1 av 2

15 Barium Ba 37 20% AR-10-SL EUSELI Í%R%^ÂÂÂ9${Î SS Bly Pb 12 SS Kadmium Cd <0.21 SS Kobolt Co % SS Koppar Cu 10.0 SS Krom Cr 14 SS Kvicksilver Hg % SS Nickel Ni 7.8 SS Vanadin V 25 35% SS Zink Zn 50 SS Torrsubstans 86.3 % 5% SS-EN Caroline Karlsson, Rapportansvarig Förklaring till förkortningar och * Ej ackrediterad analys * : AR-003v19f Utförande laboratorium om inte annat anges: Eurofins Environment Sweden AB Lidköping Mätosäkerheten om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Ytterligare upplysningar kan erhållas från laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Sida 2 av 2

16 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Tellstedt i Göteborg AB Cecilia Ahl Varbergsgatan 12A GÖTEBORG AR-10-SL EUSELI Í%R%^ÂÂÂ9%ÈÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer Provbeskrivning Provmärkning: 1 Provtagningsplats Hamburgö Matris Jord Provet ankom Analysperiod: Djup (m) Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref 0,5-1 Ingemar Pedersen * Alifater >C8-C10 < 5.0 Alifater >C10-C12 Alifater >C12-C16 Alifater >C16-C35 < 5.0 < 5.0 < 10 * Aromater >C8-C10 < 10 * Aromater >C10-C16 Oljetyp Benso(a)antracen Krysen Benso(b,k)fluoranten Benso(a)pyren Indeno(1,2,3-cd)pyren Dibenso(a,h)antracen Summa cancerogena PAH Naftalen Acenaftylen Fluoren Acenaften Fenantren Antracen Fluoranten Pyren Benzo(g,h,i)perylen Summa övriga PAH Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt Summa PAH med hög molekylvikt Arsenik As < 3.0 Ej påvisad 5.2 SS Förklaring till förkortningar och * Ej ackrediterad analys * : AR-003v19f Utförande laboratorium om inte annat anges: Eurofins Environment Sweden AB Lidköping Mätosäkerheten om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Ytterligare upplysningar kan erhållas från laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Sida 1 av 2

17 Barium Ba 22 20% AR-10-SL EUSELI Í%R%^ÂÂÂ9%ÈÎ SS Bly Pb 4.9 SS Kadmium Cd <0.22 SS Kobolt Co % SS Koppar Cu 7.2 SS Krom Cr 13 SS Kvicksilver Hg < % SS Nickel Ni 8.7 SS Vanadin V 24 35% SS Zink Zn 29 SS Torrsubstans 82.8 % 5% SS-EN Caroline Karlsson, Rapportansvarig Förklaring till förkortningar och * Ej ackrediterad analys * : AR-003v19f Utförande laboratorium om inte annat anges: Eurofins Environment Sweden AB Lidköping Mätosäkerheten om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Ytterligare upplysningar kan erhållas från laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Sida 2 av 2

18 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Tellstedt i Göteborg AB Cecilia Ahl Varbergsgatan 12A GÖTEBORG AR-10-SL EUSELI Í%R%^ÂÂÂ9&&Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer Provbeskrivning Provmärkning: 3 Provtagningsplats Hamburgö Matris Jord Provet ankom Analysperiod: Djup (m) Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref 0-0,5 Ingemar Pedersen * Alifater >C8-C10 < 5.0 Alifater >C10-C12 Alifater >C12-C16 Alifater >C16-C35 < 5.0 < 5.0 < 10 * Aromater >C8-C10 < 10 * Aromater >C10-C16 Oljetyp Benso(a)antracen Krysen Benso(b,k)fluoranten Benso(a)pyren Indeno(1,2,3-cd)pyren Dibenso(a,h)antracen Summa cancerogena PAH Naftalen Acenaftylen Fluoren Acenaften Fenantren Antracen Fluoranten Pyren Benzo(g,h,i)perylen Summa övriga PAH Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt Summa PAH med hög molekylvikt Arsenik As < 3.0 Ej påvisad 4.1 SS Förklaring till förkortningar och * Ej ackrediterad analys * : AR-003v19f Utförande laboratorium om inte annat anges: Eurofins Environment Sweden AB Lidköping Mätosäkerheten om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Ytterligare upplysningar kan erhållas från laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Sida 1 av 2

19 Barium Ba 36 20% AR-10-SL EUSELI Í%R%^ÂÂÂ9&&Î SS Bly Pb 12 SS Kadmium Cd <0.22 SS Kobolt Co % SS Koppar Cu 19 SS Krom Cr 16 SS Kvicksilver Hg % SS Nickel Ni 7.7 SS Vanadin V 26 35% SS Zink Zn 54 SS Torrsubstans 85.3 % 5% SS-EN Caroline Karlsson, Rapportansvarig Förklaring till förkortningar och * Ej ackrediterad analys * : AR-003v19f Utförande laboratorium om inte annat anges: Eurofins Environment Sweden AB Lidköping Mätosäkerheten om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Ytterligare upplysningar kan erhållas från laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Sida 2 av 2

20 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Tellstedt i Göteborg AB Cecilia Ahl Varbergsgatan 12A GÖTEBORG AR-10-SL EUSELI Í%R%^ÂÂÂ9'/Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer Provbeskrivning Provmärkning: 3 Provtagningsplats Hamburgö Matris Jord Provet ankom Analysperiod: Djup (m) Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref 0,5-1 Ingemar Pedersen * Alifater >C8-C10 < 5.0 Alifater >C10-C12 Alifater >C12-C16 Alifater >C16-C35 < 5.0 < 5.0 < 10 * Aromater >C8-C10 < 10 * Aromater >C10-C16 Oljetyp Benso(a)antracen Krysen Benso(b,k)fluoranten Benso(a)pyren Indeno(1,2,3-cd)pyren Dibenso(a,h)antracen Summa cancerogena PAH Naftalen Acenaftylen Fluoren Acenaften Fenantren Antracen Fluoranten Pyren Benzo(g,h,i)perylen Summa övriga PAH Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt Summa PAH med hög molekylvikt Arsenik As < 3.0 Ej påvisad 4.7 SS Förklaring till förkortningar och * Ej ackrediterad analys * : AR-003v19f Utförande laboratorium om inte annat anges: Eurofins Environment Sweden AB Lidköping Mätosäkerheten om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Ytterligare upplysningar kan erhållas från laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Sida 1 av 2

21 Barium Ba 35 20% AR-10-SL EUSELI Í%R%^ÂÂÂ9'/Î SS Bly Pb 8.2 SS Kadmium Cd <0.22 SS Kobolt Co % SS Koppar Cu 9.6 SS Krom Cr 23 SS Kvicksilver Hg % SS Nickel Ni 11 SS Vanadin V 45 35% SS Zink Zn 44 SS Torrsubstans 82.7 % 5% SS-EN Caroline Karlsson, Rapportansvarig Förklaring till förkortningar och * Ej ackrediterad analys * : AR-003v19f Utförande laboratorium om inte annat anges: Eurofins Environment Sweden AB Lidköping Mätosäkerheten om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Ytterligare upplysningar kan erhållas från laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Sida 2 av 2

22 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Tellstedt i Göteborg AB Cecilia Ahl Varbergsgatan 12A GÖTEBORG AR-10-SL EUSELI Í%R%^ÂÂÂ9(8Î Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer Provbeskrivning Provmärkning: 4 Provtagningsplats Hamburgö Matris Jord Provet ankom Analysperiod: Djup (m) Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref 0-0,5 Ingemar Pedersen * Alifater >C8-C10 < 5.0 Alifater >C10-C12 Alifater >C12-C16 Alifater >C16-C35 < 5.0 < 5.0 < 10 * Aromater >C8-C10 < 10 * Aromater >C10-C16 Oljetyp Benso(a)antracen Krysen Benso(b,k)fluoranten Benso(a)pyren Indeno(1,2,3-cd)pyren Dibenso(a,h)antracen Summa cancerogena PAH Naftalen Acenaftylen Fluoren Acenaften Fenantren Antracen Fluoranten Pyren Benzo(g,h,i)perylen Summa övriga PAH Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt Summa PAH med hög molekylvikt Arsenik As < 3.0 Ej påvisad 4.1 SS Förklaring till förkortningar och * Ej ackrediterad analys * : AR-003v19f Utförande laboratorium om inte annat anges: Eurofins Environment Sweden AB Lidköping Mätosäkerheten om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Ytterligare upplysningar kan erhållas från laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Sida 1 av 2

23 Barium Ba 48 20% AR-10-SL EUSELI Í%R%^ÂÂÂ9(8Î SS Bly Pb 23 SS Kadmium Cd 0.22 SS Kobolt Co % SS Koppar Cu 27 SS Krom Cr 14 SS Kvicksilver Hg % SS Nickel Ni 7.1 SS Vanadin V 27 35% SS Zink Zn 82 SS Torrsubstans 83.0 % 5% SS-EN Caroline Karlsson, Rapportansvarig Förklaring till förkortningar och * Ej ackrediterad analys * : AR-003v19f Utförande laboratorium om inte annat anges: Eurofins Environment Sweden AB Lidköping Mätosäkerheten om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Ytterligare upplysningar kan erhållas från laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Sida 2 av 2

24 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Tellstedt i Göteborg AB Cecilia Ahl Varbergsgatan 12A GÖTEBORG AR-10-SL EUSELI Í%R%^ÂÂÂ9)AÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer Provbeskrivning Provmärkning: 4 Provtagningsplats Hamburgö Matris Jord Provet ankom Analysperiod: Djup (m) Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref 0,5-1 Ingemar Pedersen * Alifater >C8-C10 < 5.0 Alifater >C10-C12 Alifater >C12-C16 Alifater >C16-C35 < 5.0 < 5.0 < 10 * Aromater >C8-C10 < 10 * Aromater >C10-C16 Oljetyp Benso(a)antracen Krysen Benso(b,k)fluoranten Benso(a)pyren Indeno(1,2,3-cd)pyren Dibenso(a,h)antracen Summa cancerogena PAH Naftalen Acenaftylen Fluoren Acenaften Fenantren Antracen Fluoranten Pyren Benzo(g,h,i)perylen Summa övriga PAH Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt Summa PAH med hög molekylvikt Arsenik As < 3.0 Ej påvisad 4.9 SS Förklaring till förkortningar och * Ej ackrediterad analys * : AR-003v19f Utförande laboratorium om inte annat anges: Eurofins Environment Sweden AB Lidköping Mätosäkerheten om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Ytterligare upplysningar kan erhållas från laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Sida 1 av 2

25 Barium Ba 52 20% AR-10-SL EUSELI Í%R%^ÂÂÂ9)AÎ SS Bly Pb 12 SS Kadmium Cd <0.25 SS Kobolt Co % SS Koppar Cu 20 SS Krom Cr 37 SS Kvicksilver Hg % SS Nickel Ni 19 SS Vanadin V 61 35% SS Zink Zn 70 SS Torrsubstans 72.1 % 5% SS-EN Caroline Karlsson, Rapportansvarig Förklaring till förkortningar och * Ej ackrediterad analys * : AR-003v19f Utförande laboratorium om inte annat anges: Eurofins Environment Sweden AB Lidköping Mätosäkerheten om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Ytterligare upplysningar kan erhållas från laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Sida 2 av 2

26 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Tellstedt i Göteborg AB Cecilia Ahl Varbergsgatan 12A GÖTEBORG AR-10-SL EUSELI Í%R%^ÂÂÂ9*JÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer Provbeskrivning Provmärkning: 8 Provtagningsplats Hamburgö Matris Jord Provet ankom Analysperiod: Djup (m) Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref 0-0,5 Ingemar Pedersen * Alifater >C8-C10 < 5.0 Alifater >C10-C12 Alifater >C12-C16 Alifater >C16-C35 < 5.0 < 5.0 < 10 * Aromater >C8-C10 < 10 * Aromater >C10-C16 Oljetyp Benso(a)antracen Krysen Benso(b,k)fluoranten Benso(a)pyren Indeno(1,2,3-cd)pyren Dibenso(a,h)antracen Summa cancerogena PAH Naftalen Acenaftylen Fluoren Acenaften Fenantren Antracen Fluoranten Pyren Benzo(g,h,i)perylen Summa övriga PAH Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt Summa PAH med hög molekylvikt Arsenik As < 3.0 Ej påvisad 3.1 SS Förklaring till förkortningar och * Ej ackrediterad analys * : AR-003v19f Utförande laboratorium om inte annat anges: Eurofins Environment Sweden AB Lidköping Mätosäkerheten om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Ytterligare upplysningar kan erhållas från laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Sida 1 av 2

27 Barium Ba 43 20% AR-10-SL EUSELI Í%R%^ÂÂÂ9*JÎ SS Bly Pb 12 SS Kadmium Cd <0.23 SS Kobolt Co % SS Koppar Cu 11 SS Krom Cr 14 SS Kvicksilver Hg % SS Nickel Ni 7.6 SS Vanadin V 26 35% SS Zink Zn 58 SS Torrsubstans 80.2 % 5% SS-EN Caroline Karlsson, Rapportansvarig Förklaring till förkortningar och * Ej ackrediterad analys * : AR-003v19f Utförande laboratorium om inte annat anges: Eurofins Environment Sweden AB Lidköping Mätosäkerheten om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Ytterligare upplysningar kan erhållas från laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Sida 2 av 2

28 Eurofins Environment Sweden AB Lidköping Box 737 Sjöhagsgatan 3, port 1 SE Lidköping Tlf: Fax: Tellstedt i Göteborg AB Cecilia Ahl Varbergsgatan 12A GÖTEBORG AR-10-SL EUSELI Í%R%^ÂÂÂ9+SÎ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer Provbeskrivning Provmärkning: 8 Provtagningsplats Hamburgö Matris Jord Provet ankom Analysperiod: Djup (m) Provtagare Provtagningsdatum Analys Resultat Enhet Mäto. Metod/ref 0,5-1 Ingemar Pedersen * Alifater >C8-C10 < 5.0 Alifater >C10-C12 Alifater >C12-C16 Alifater >C16-C35 < 5.0 < 5.0 < 10 * Aromater >C8-C10 < 10 * Aromater >C10-C16 Oljetyp Benso(a)antracen Krysen Benso(b,k)fluoranten Benso(a)pyren Indeno(1,2,3-cd)pyren Dibenso(a,h)antracen Summa cancerogena PAH Naftalen Acenaftylen Fluoren Acenaften Fenantren Antracen Fluoranten Pyren Benzo(g,h,i)perylen Summa övriga PAH Summa PAH med låg molekylvikt Summa PAH med medelhög molekylvikt Summa PAH med hög molekylvikt Arsenik As < 3.0 Ej påvisad 2.4 SS Förklaring till förkortningar och * Ej ackrediterad analys * : AR-003v19f Utförande laboratorium om inte annat anges: Eurofins Environment Sweden AB Lidköping Mätosäkerheten om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Ytterligare upplysningar kan erhållas från laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Sida 1 av 2

29 Barium Ba 24 20% AR-10-SL EUSELI Í%R%^ÂÂÂ9+SÎ SS Bly Pb 4.6 SS Kadmium Cd <0.23 SS Kobolt Co % SS Koppar Cu 8.2 SS Krom Cr 8.3 SS Kvicksilver Hg < % SS Nickel Ni 4.5 SS Vanadin V 16 35% SS Zink Zn 35 SS Torrsubstans 80.7 % 5% SS-EN Caroline Karlsson, Rapportansvarig Förklaring till förkortningar och * Ej ackrediterad analys * : AR-003v19f Utförande laboratorium om inte annat anges: Eurofins Environment Sweden AB Lidköping Mätosäkerheten om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Ytterligare upplysningar kan erhållas från laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Sida 2 av 2

30 Grap Tellstedt i Göteborg AB Strålningsmätning Radonriskundersökning Detaljplan Norgård 2:10 m.fl. Hamburgö, Tanums kommun Geosigma AB Uppdragsnummer Göteborg

31 Grapnummer Uppdragsnummer Version 1.0 SYSTEM FÖR KVALITETSLEDNING Uppdragsledare: Anna-Maria Edvardsson Uppdragsnr: Grap nr: Version: 1.0 Antal Sidor: 8 Antal Bilagor: 1 Beställare: Tellstedt i Göteborg AB Beställares referens: Thomas Östergren Beställares referensnr: Titel och eventuell undertitel: Strålningsmätning Radonriskundersökning Detaljplan Norgård 2:10 m.fl. Hamburgö, Tanums kommun Författad av: Anna-Maria Edvardsson Granskad av: Christian Carlsson Datum: Datum: GEOSIGMA AB geosigma@geosigma.se Bankgiro: PlusGiro: Org.nr: Huvudkontor Uppsala Postadr: Box 894, Uppsala Besöksadr: Vattholmav. 8, Uppsala Tel: Verkstad Uppsala Seminarieg Uppsala Tel: Göteborg Stora Badhusgatan Göteborg Tel: Stockholm Vegagatan Stockholm Tel: Sidan 2 (8)

32 Grapnummer Uppdragsnummer Version 1.0 Innehåll 1 Uppdraget Utförda undersökningar Områdets geologi Resultat Radonriskklassificering Gränsvärde för gammastrålning Slutsatser och rekommendationer Referenser... 7 Bilaga Sidan 3 (8)

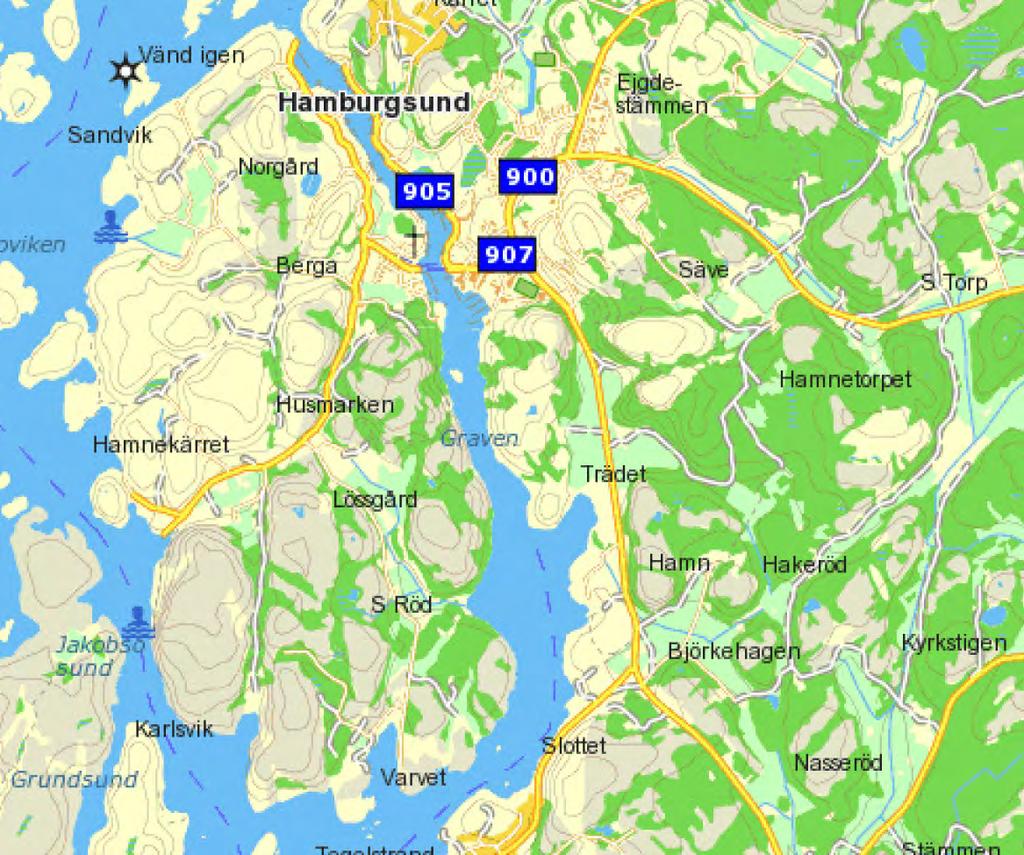

33 Grapnummer Uppdragsnummer Version Uppdraget Geosigma AB har på uppdrag av Tellstedt i Göteborg AB genomfört strålningsmätningar inför detaljplan Norgård 2:10 m.fl. Hamburgö i Tanums kommun. Syftet med undersökningen är att bedöma risker med avseende på gammastrålning och radon vid byggnation av bostäder inom planområdet. Undersökningsområdet är beläget norr om Färjevägen och väster om Fjordvägen. För undersökningsområdets ungefärliga läge se Figur 1-1. Figur 1-1. Orienteringskarta med undersökningsområdets ungefärliga läge Sidan 4 (8)

34 Grapnummer Uppdragsnummer Version Utförda undersökningar Undersökning av planområdets radonrisk har utförts genom strålningsmätning på områdets berggrund samt bedömning av geologiska förutsättningar. Översiktliga strålningsmätningar utfördes med en scintillometer (Scintrex BGS-3). Scintillometern mäter total gammastrålning och används för att, genom kontinuerlig mätning, täcka in området och därigenom upptäcka eventuellt förhöjda strålningsnivåer och representativa mätpunkter för detaljerade mätningar. Detaljerade strålningsmätningar genomfördes i 14 punkter med en gammaspektrometer (Radiation Solutions RS-230). Instrumentet är konfigurerat för geofysiska mätningar där gammastrålningen kan särskiljas för att mäta koncentrationer av kalium, uran och torium i marken. För att göra en radonriskbedömning har aktivitetskoncentrationen (Bq/kg) av radium beräknats (radium bildas när uran sönderfaller) och även värden för den totala gammastrålningen (µsv/h), då det finns gränsvärden även för det i nya byggnader. 3 Områdets geologi Marken inom planområdet består till största delen av åkermark som avgränsas i nordväst och öster ut av berg i dagen. En bergknalle sticker upp i mitten av området. Genomförda geotekniska undersökningar visar att åkermarken består av lera överlagrad med tunnare lager av torrskorpelera och sand/silt. I anslutning till berghällarna förekommer troligtvis tunnare lager av friktionsmaterial Berggrunden i området domineras av medelkorniga graniter tillhörande Bohus- och Blomskogsgraniten( SGU BA 50). Graniterna är rödgrå i färgen och vanligen massformig i sin struktur. Pegmatitgångar har ej observerats inom planområdet. Bohusgraniten är förhållandevis rik på uran och torium (Lindström et al, 2000) Sidan 5 (8)

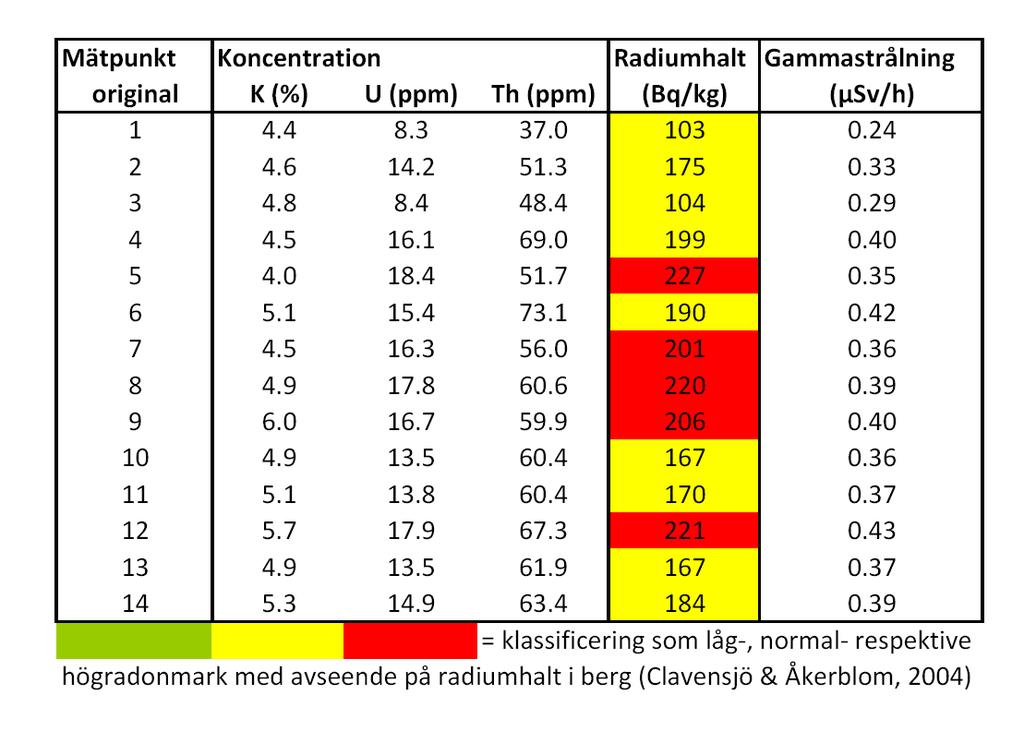

35 Grapnummer Uppdragsnummer Version Resultat Strålningsmätningar genomfördes Översiktliga mätningar med scintillometer på berggrunden visade på gammastrålningsnivåer i storleksordningen µsv/h. Inom planområdet gjordes även översiktliga mätningar på åkermarken. Dessa visade gammastrålningsnivåer på µsv/h I tabell 3-1 redovisas resultatet från detaljerade mätningar med gammaspektrometer. Se bilaga 1 för mätpunkternas lägen. Tabell 4-1. Uppmätta koncentrationer (K, U, Th) samt beräknad radiumhalt och total gammastrålning Radonriskklassificering Vid en detaljerad radonundersökning indelas undersökningsområdet i hög-, normal- och lågradonmark. Utsprängd berggrund med sprängbottenskärv kan klassas som normalradonmark om radiumhalten är mellan ca Bq/kg. Radiumhalter under eller över normalintervallet innebär klassificering som låg- respektive högradonmark. Resultatet visar att området med avseende på berggrunden kan klassificeras som normal- till högradonmark. På normalradonmark krävs grundläggning med radonskydd och på högradonmark radonsäker grundläggning. Täta jordlager av lera och silt kan generellt betraktas som lågradonmark. Klassificeringsgrunder är hämtade från Radonboken (Clavensjö och Åkerblom, 2004). Sidan 6 (8)

36 Grapnummer Uppdragsnummer Version Gränsvärde för gammastrålning Gammastrålningsnivån i nya byggnader får inte överstiga 0.3 µsv/h i rum där människor vistas mer än tillfälligt (BFS 2006:12). Strålningsnivåer över 0.3 µsv/h har uppmätts på berg inom det undersökta området. 4.2 Slutsatser och rekommendationer Vid grundläggning på berg eller på luftgenomsläppliga jordlager eller fyllnadsmaterial på berg bör grundkonstruktioner utförs radonsäkra. Vid byggnation kommer ett stort strålningsbidrag från marken att vara från det material som används för uppfyllnad och grundläggning. Det är därför av vikt att dittransporterat fyllnadsmaterial uppfyller rekommenderade gränsvärden för byggnadsmaterials radioaktivitet. Risken att gränsvärdet för gammastrålning i nya byggnader överskrids bedöms vara låg då strålningen från berggrunden kommer att skärmas av jordlager, bottenplattor, väggar etc. 5 Referenser BFS 2006:12. Boverkets författningssamling, BBR 12. Clavensjö och Åkerblom (2004). Radonboken förebyggande åtgärder i nya byggnader. Formas, Stockholm. Lindström, M., Lundquist, J., Lundquist, T. 2000, Sveriges geologi från urtid till nutid, Andra upplagan. Studentlitteratur, Lund Provisoriska Översiktliga Berggrundskartan Uddevalla, skala 1: Sveriges geologiska undersökning Ser. Ba nr 50. Sidan 7 (8)

37 Grapnummer Uppdragsnummer Version 1.0 Bilaga 1 Karta över undersökningslokaler: Strålningsmätning 1 till Sidan 8 (8)
