ANSÖKAN OM TILLSTÅND TILL VATTENVERKSAMHETER VID STRANDÄNGARNA

Transkript

1 ANSÖKAN OM TILLSTÅND TILL VATTENVERKSAMHETER VID STRANDÄNGARNA 1

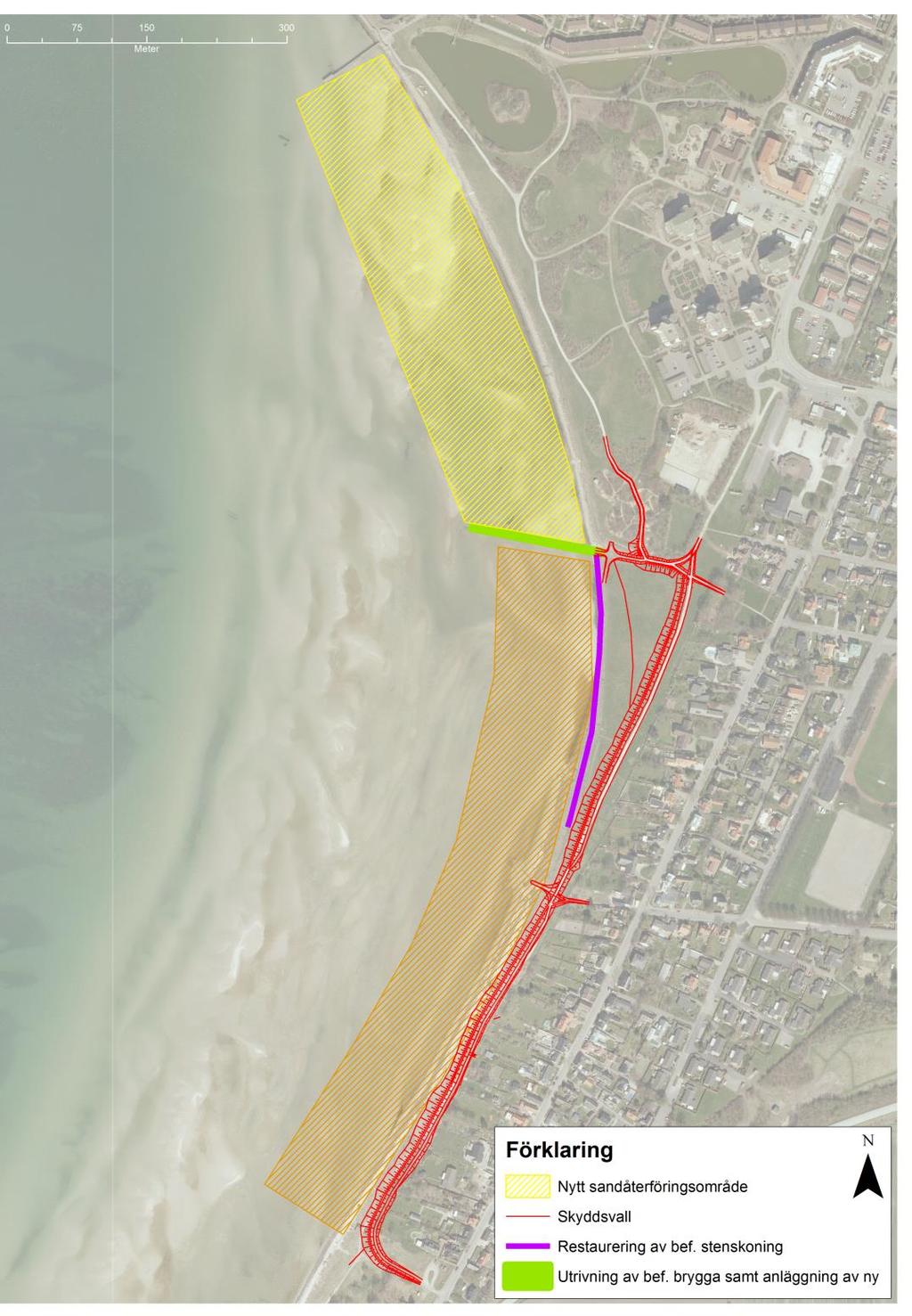

2 Ansökta åtgärder 1) Skyddsvall 2) Utrivning och anläggande av ny brygga 4 3) Restaurering stenskoning 4) Sanduttag för strandfodringsändamål /11/2015 2

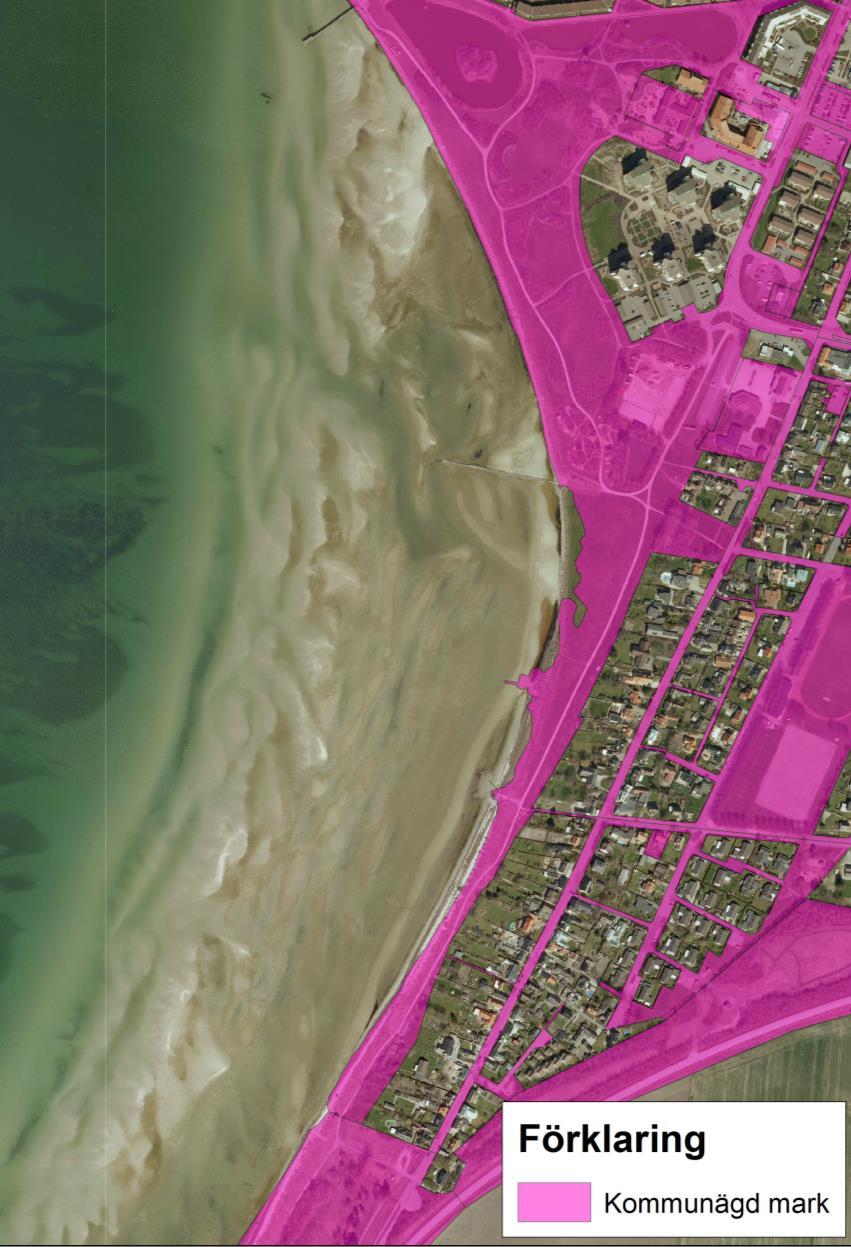

3 Allmän orientering Detaljplaner Översiktsplan fastigheter 08/11/2015 3

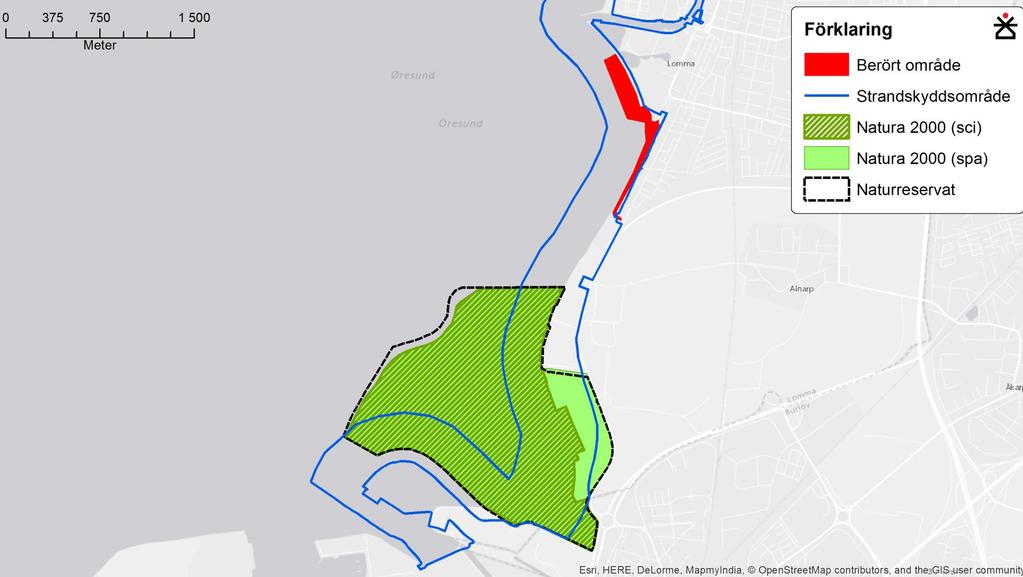

4 Områdesskydd 08/11/2015 4

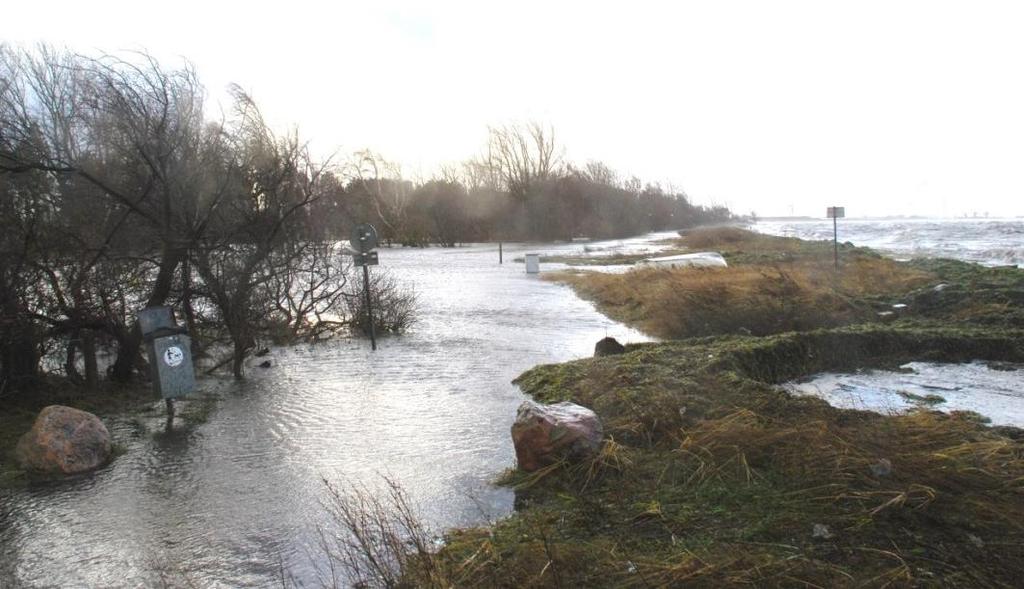

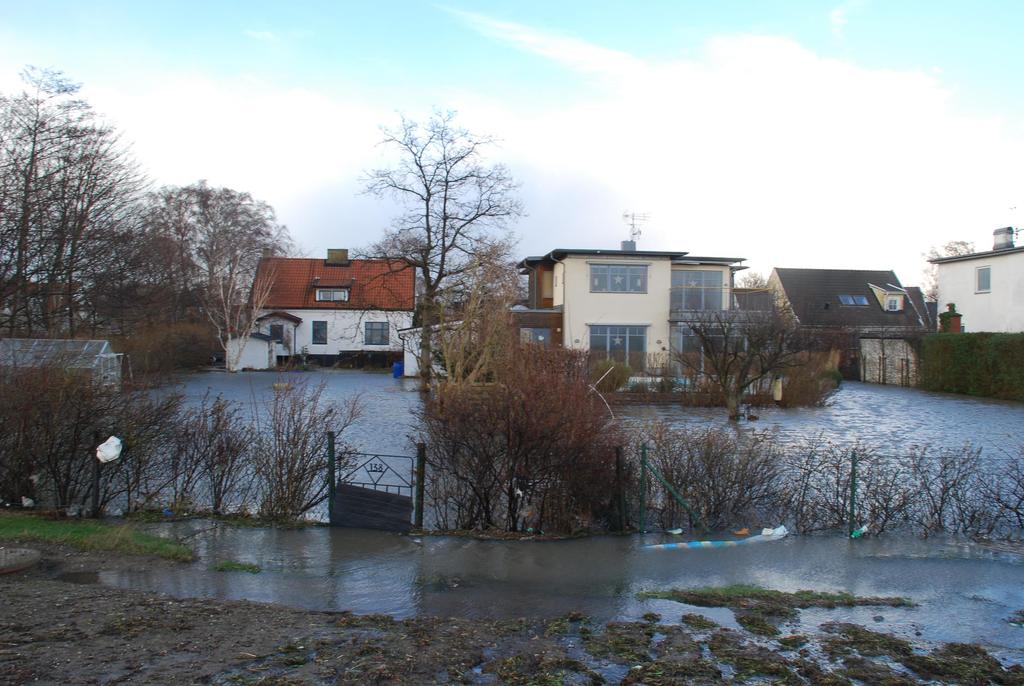

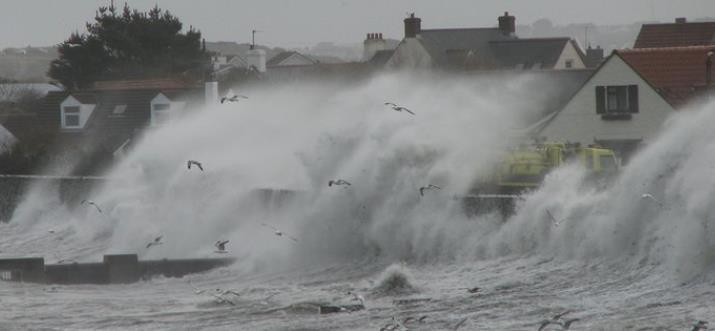

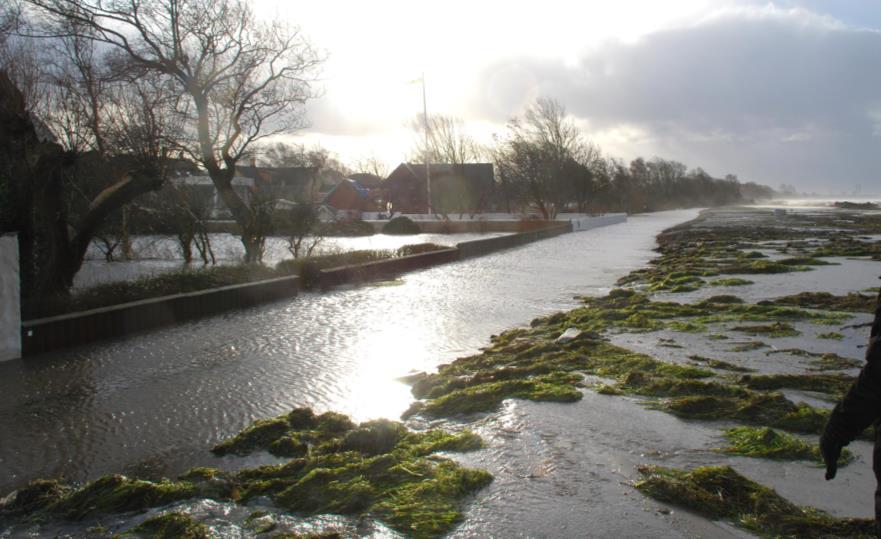

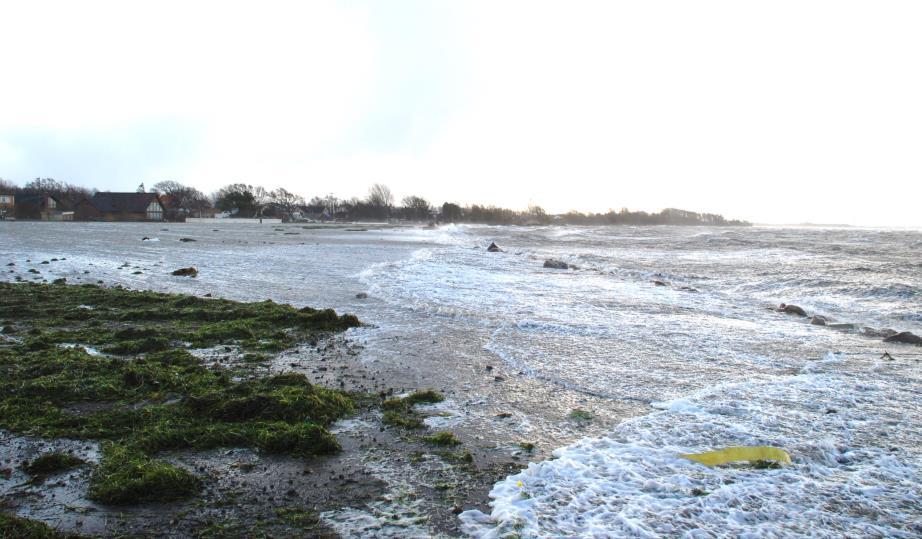

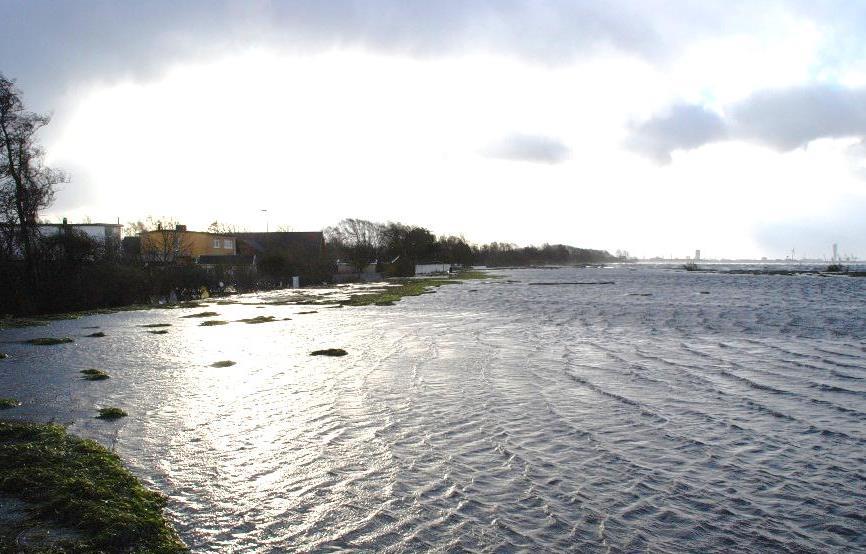

5 Stormen Sven 2013 Norra delen av området: Vid normala förhållanden 08/11/2015 5

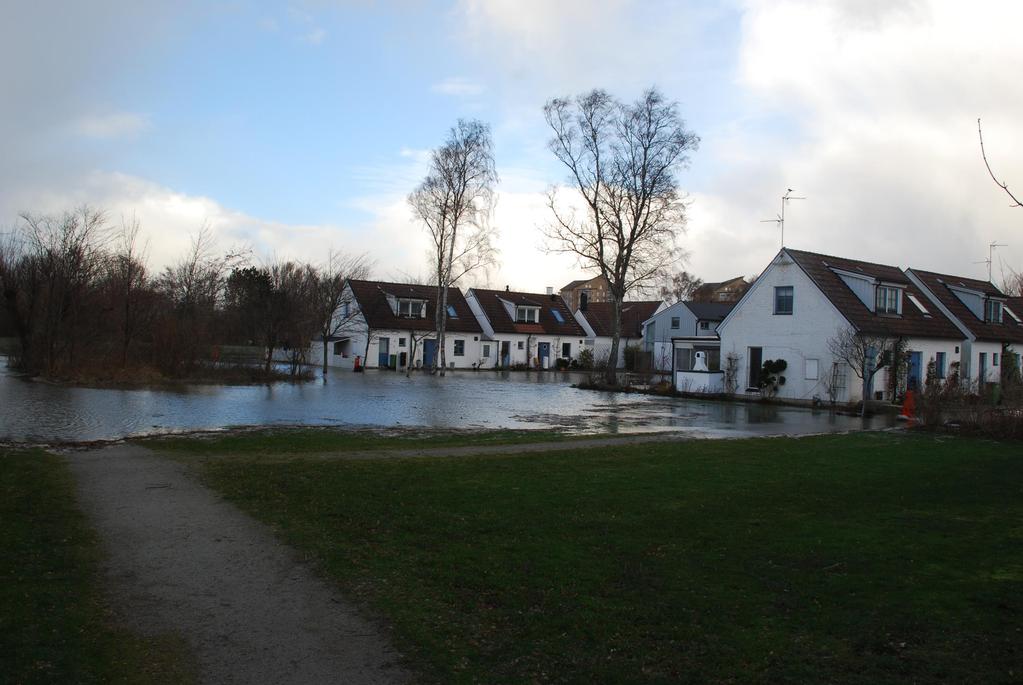

6 08/11/2015 6

7 08/11/2015 7

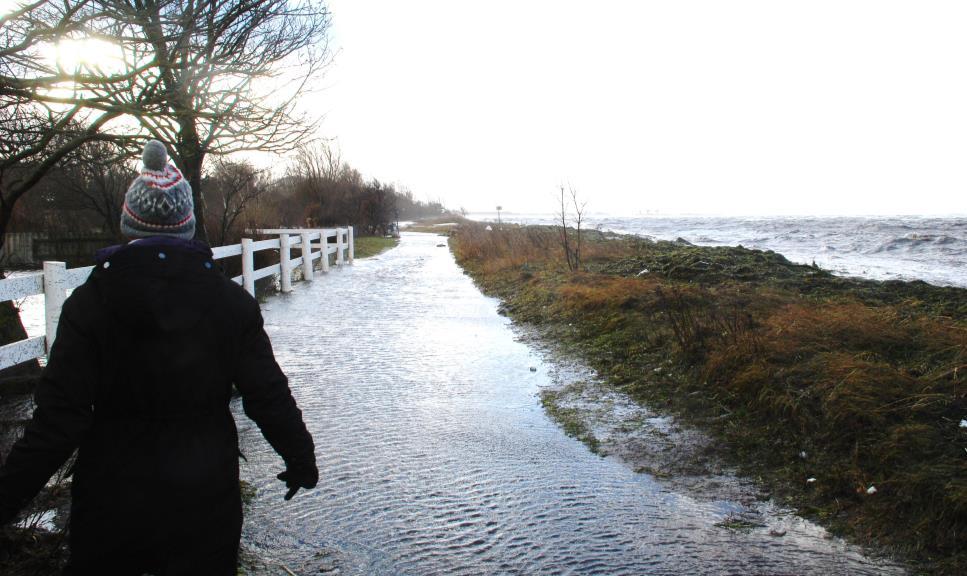

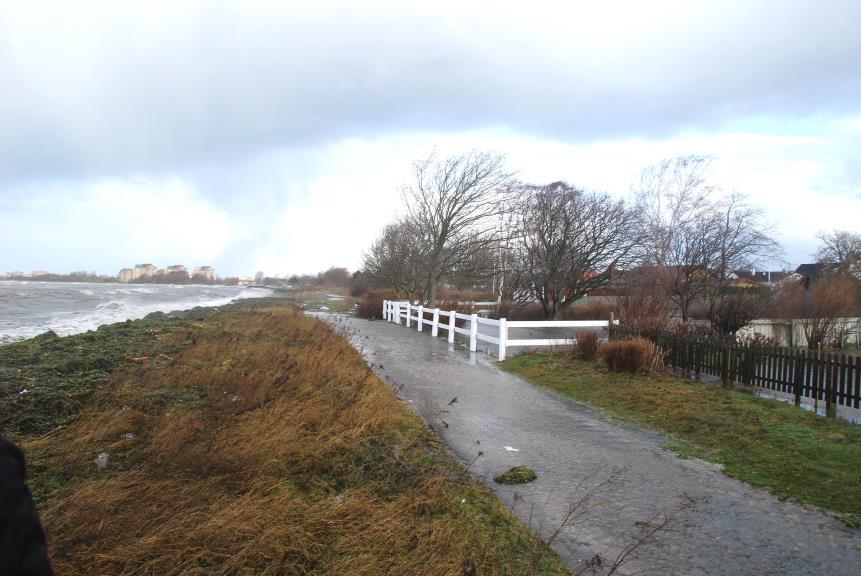

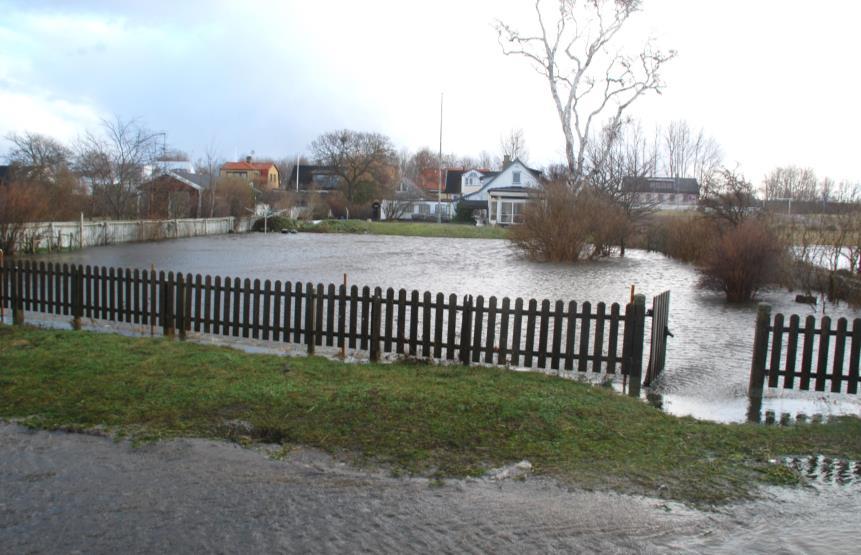

8 Stormen Sven 2013 Södra delen av området: 08/11/2015 8

9 Observerade havsnivåer Observationer vid Barsebäckshamn 08/11/2015 9

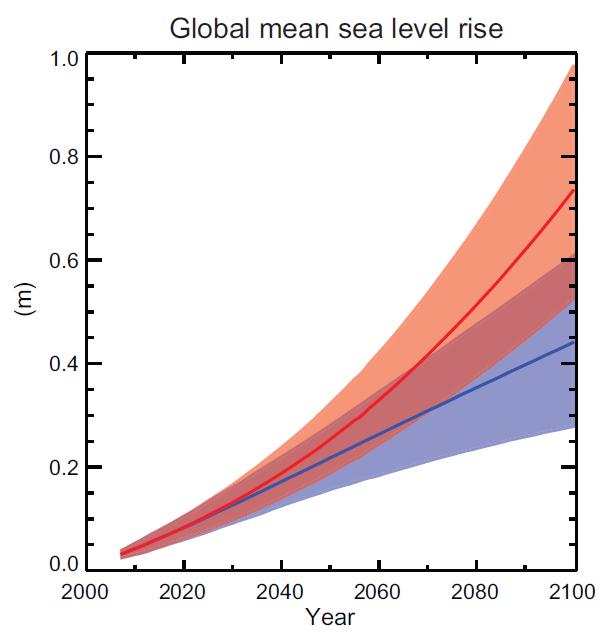

10 Havsnivåer idag och år 2065 Återkomsttid Vattennivå idag (RH 2000) 10 år +1,2 m 25 år +1,4 m 50 år +1,6 m 100 år +1,7 m Återkomsttid Vattennivå år 2065 (RH 2000) 10 år +1,7 m 25 år +1,9 m 50 år +2,1 m 100 år +2,2 m 08/11/

11 TEKNISK BESKRIVNING 08/11/

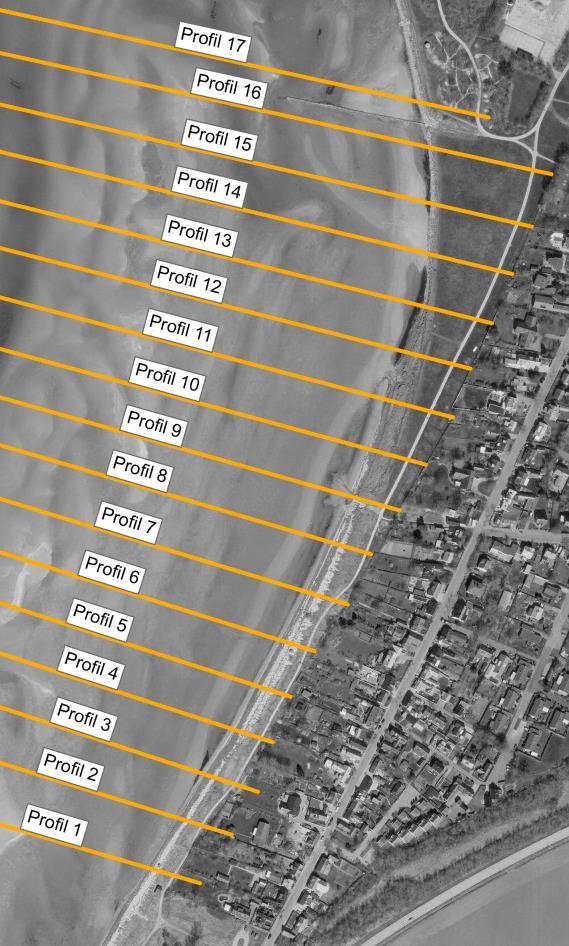

12 1. Skyddsvall Syftet med skyddsvallen är att skydda infrastruktur och bebyggelse mot ett 100-årshögvatten år 2065 med vindar motsvarande första-adventsstormen Dimensionering baserat på riktlinjer i European Overtopping Manual (EurOtop) Dimensionerande förutsättningar: Stillvattennivå: +2,2 m (relativt RH2000) Våghöjd på djupt vatten: 2,2 m Vågperiod på djupt vatten: 5,2 s Tillåten vågöverspolning: 0,5 l/s/m Vågor/våguppspolning har sedan modellerats med programmet SWASH för 17 profiler fördelade över vallsträckan 08/11/

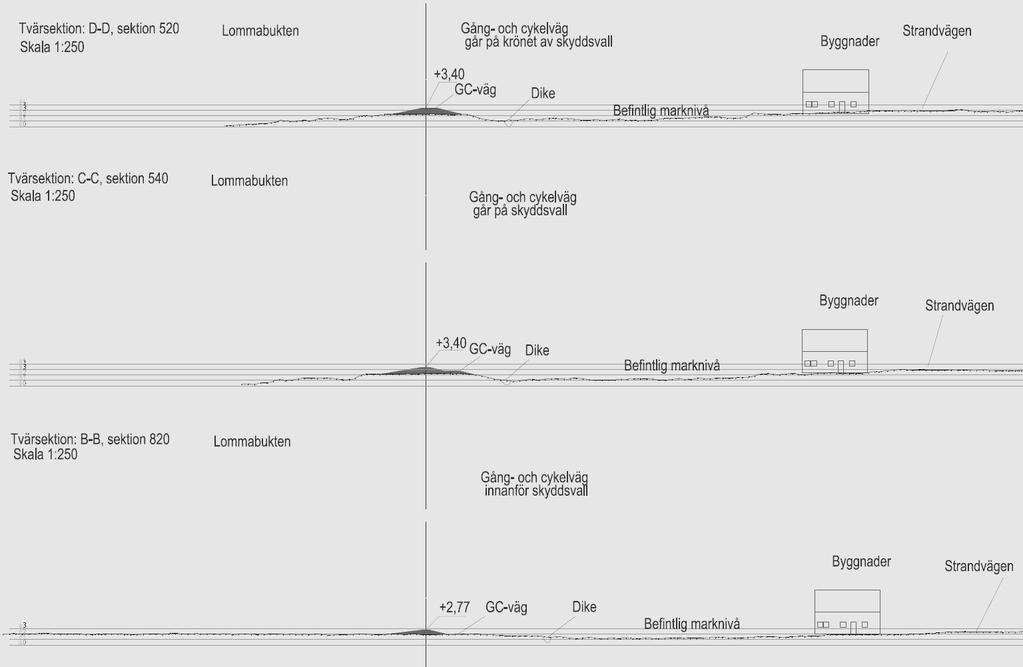

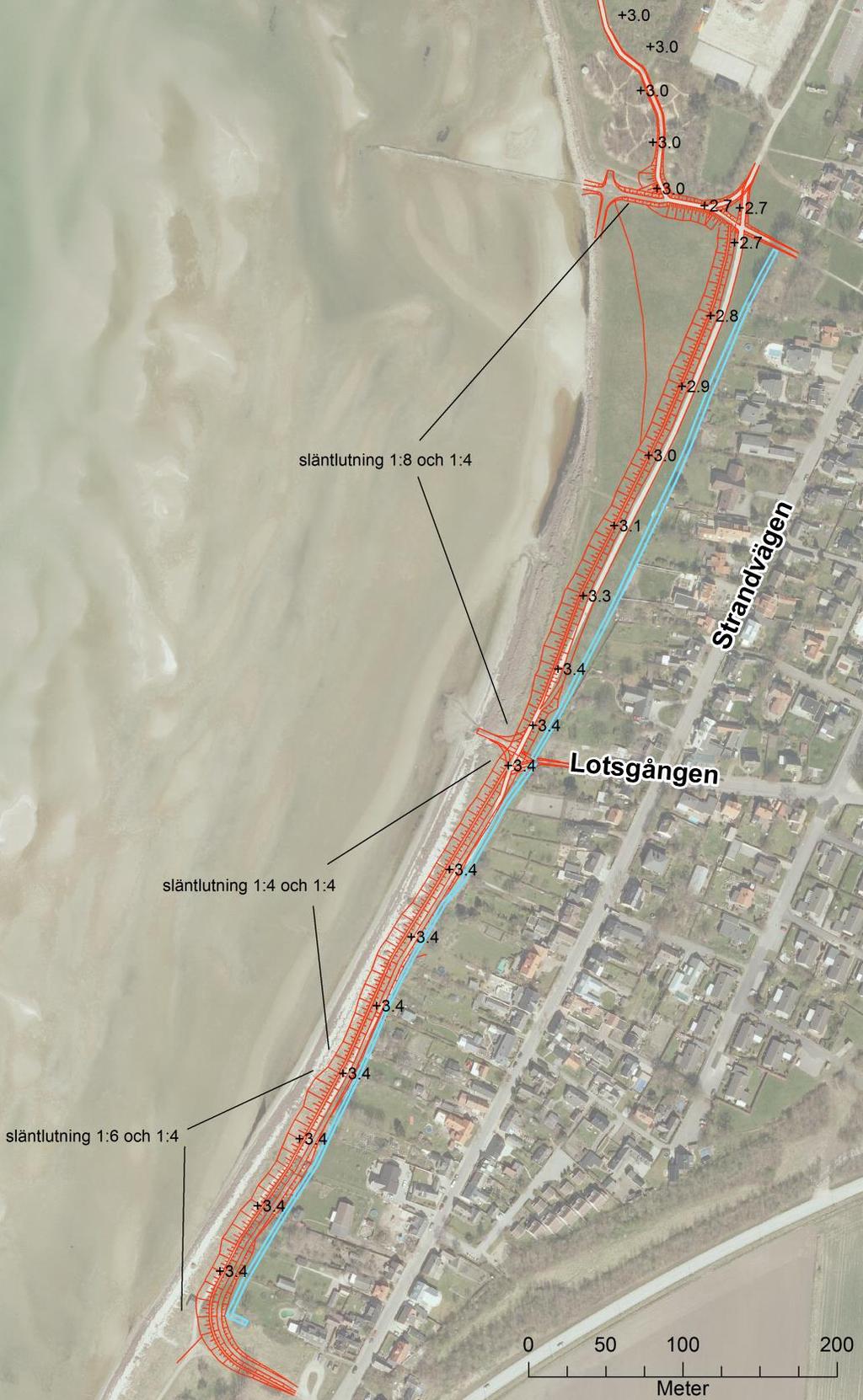

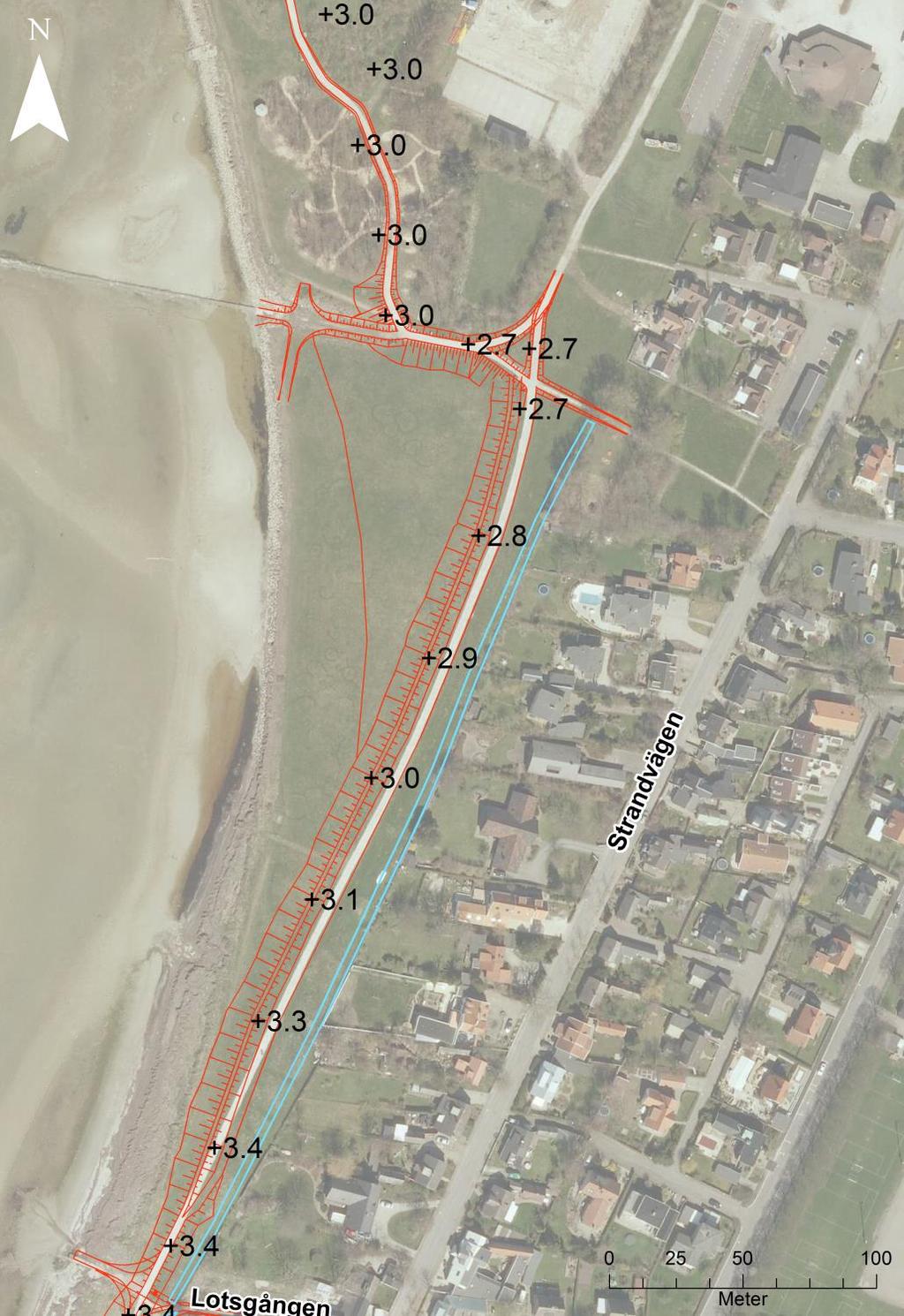

13 1. Skyddsvall Yrkad utformning Vallhöjder mellan +2,7 till +3,4 m Släntlutning mellan 1:4 och 1:8 Dränerande dike bakom vallen för att dränera överspolat vatten. Mobila pumpar för att pumpa vattnet över vallen. GC-väg och anslutande GC-vägar har maximalt lutning 1:20. Nivå på GC-väg +2,1 till +2,4 m 08/11/

14 1. Skyddsvall 08/11/

15 1. Skyddsvall - Alternativutredning Mur/spont Svårare att anpassa till förändringar i prognoser om havsnivåstigningen Försämrar tillgängligheten till strandpromenaden för boende Högre anläggningskostnad Det finns korsande VA-ledningar där det inte går att slå spont/anlägga mur utan betydande anläggningsarbeten. Stor påverkan från buller vid anläggningsarbetet Insynen på privata fastigheterna blir oförändrad från idag 08/11/

16 1. Skyddsvall - Alternativutredning Förlängning och upphöjning av stenskoning Innebär att vallen blir högre Betydligt högre anläggningskostnad Tillgängligheten till stranden försämras betydligt Havsutsikten försämras jämfört med föreslaget alternativ. Insynen på privata fastigheter oförändrad från idag Friliggande vågbrytare Reducerar enbart våghöjden, har ingen effekt på extrema högvatten Kostsamma att anlägga på sandbotten Påverkar vattenomsättningen vilket kan leda till försämrad vattenkvalitet En negativ inverkan på landskapsbilden Artificiella sanddyner En stor mängd sand behöver transporteras till området Det tillskapas en stor areal av sanddynshabitat vilket är positivt för naturmiljön, men kommer samtidigt uppta en stor bottenareal. Försämrar havsutsikten Lång process att identifiera lämplig sandtäkt 08/11/

17 1. Skyddsvall - Alternativutredning Mobila översvämningsskydd Påverkar inte området permanent då de avlägsnas efter stormarna Stor tveksamhet till hur mobila skydd klarar av vågkrafter Tveksamt om skydden kan monteras under stormförhållanden Etappindelning av vallen Minimerar vallhöjden genom att först anlägga vallen för förhållanden 2040 och år 2040 anpassa vallen för förväntade förhållanden år I etapp 1 skulle vallen kunna utformas ca 0,3-0,5 m lägre. Dubbla tillståndsprocesser och entreprenader innebär större kostnad Miljökonsekvenserna blir större med två etapper. Säkerhetsnivån för vallen fram till år 2040 sänks i förhållande till föreslaget alternativ. 08/11/

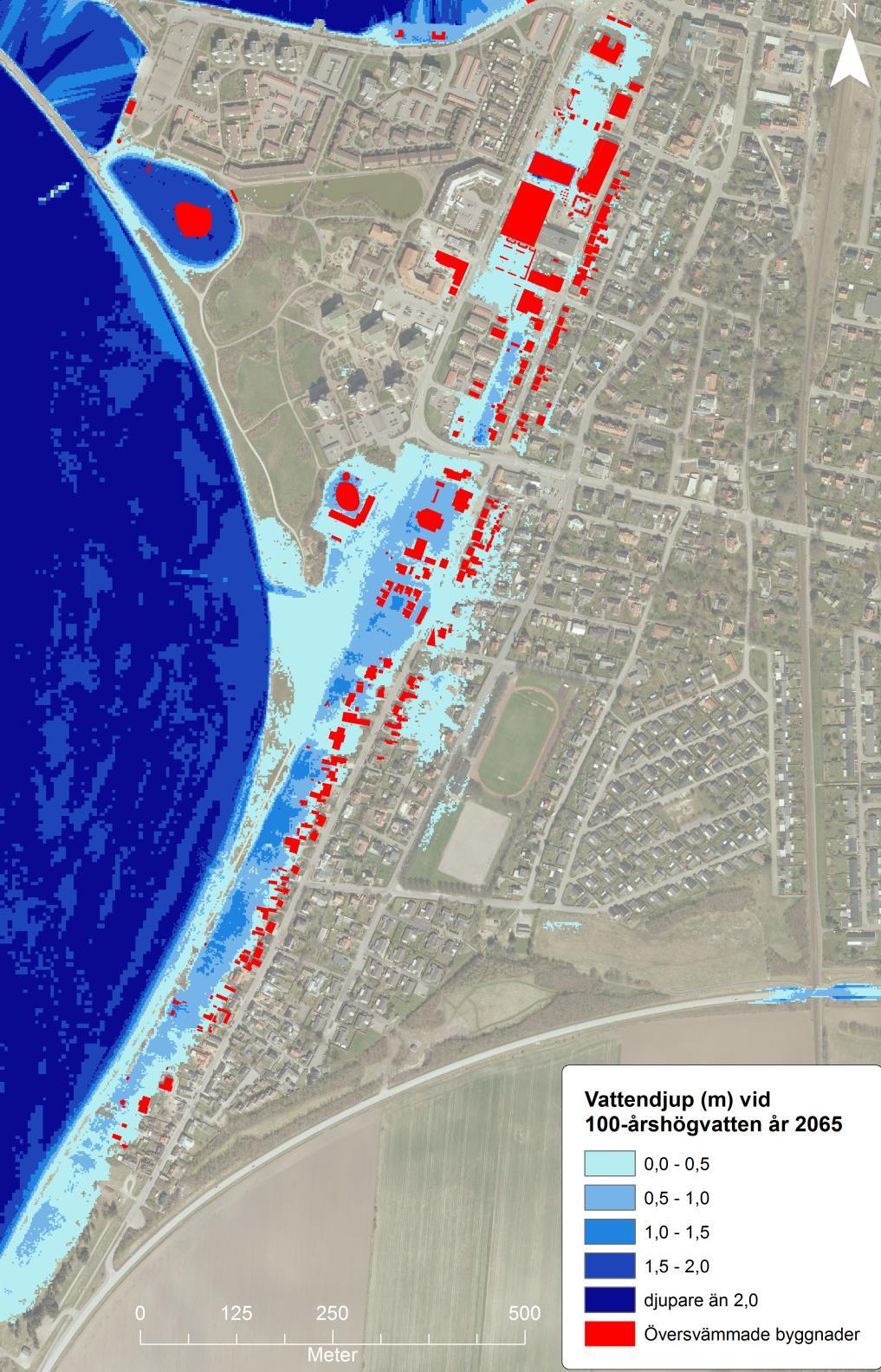

18 1. Skyddsvall - Nollalternativ Den naturliga höjdryggen ligger idag på nivån +1,8 till +2,3 m. Vid 100-årshögvatten år 2065 ligger stillvattenytans nivå på +2,2 m. Resulterar i omfattande översvämningar av södra Lomma. Den aktuella sträckan är identifierad som den mest sårbara för Lomma centrum vid extremhögvatten i framtiden. 08/11/

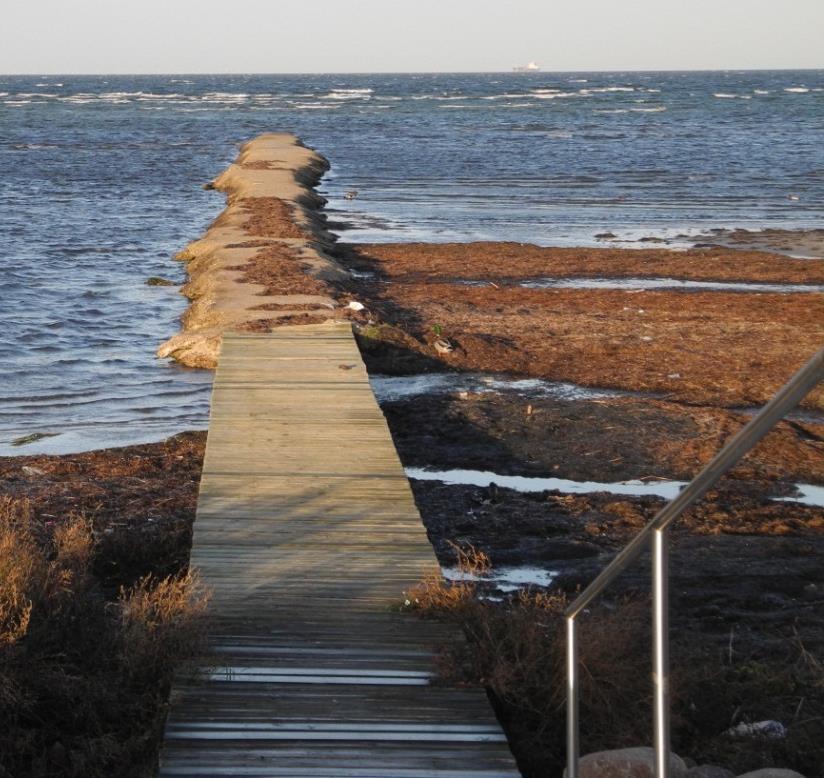

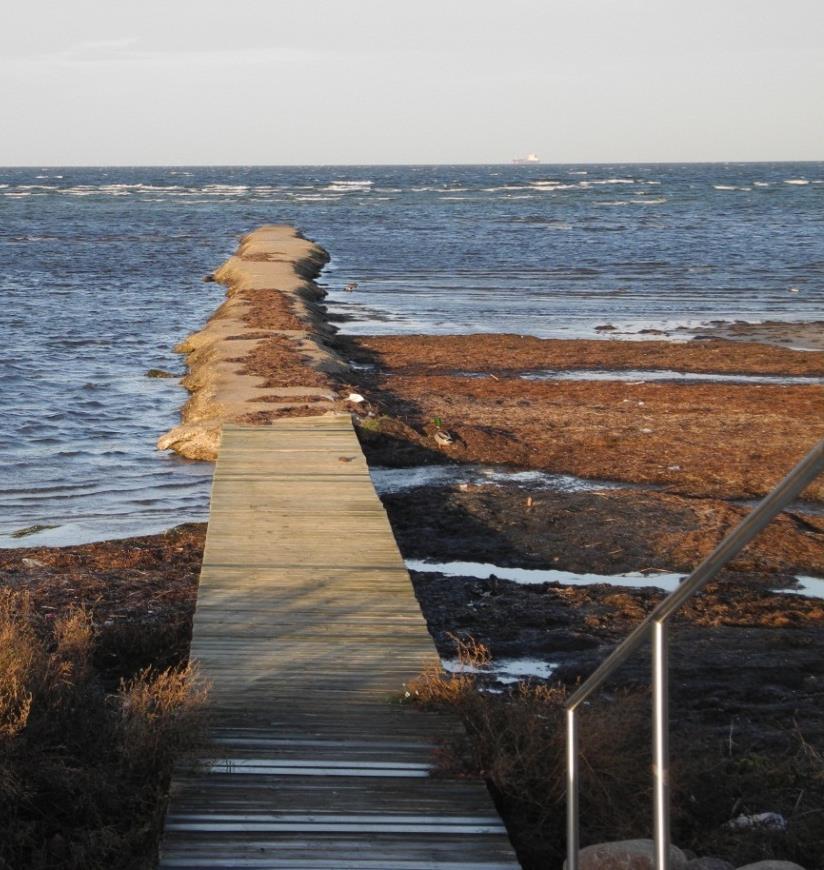

19 2. Utrivning av brygga Befintlig betongbrygga ej tillgänglighetsanpassad samt bedöms ha en påverkan på badvattenkvaliteten norr om bryggan. Utrivning med grävmaskin som arbetar från vattnet. Återvinna material från bryggan inom området om möjligt. 08/11/

20 2. Anläggande av ny träbrygga Kommunen önskar möjlighet att få anlägga en ny brygga som ersättning till den utrivna betongbryggan. Bryggan kommer att anläggas på pålar och med ett trädäck ovanpå pålarna. Bryggans längd blir maximalt 140 m och höjden blir i nivå med den mark som bryggan ansluter till, ca +2,0 m. Bredden på trädäcket blir ca 2,5 m och med staket på båda sidor. Anläggning kommer att göras med anläggningsmaskiner som arbetar i vattnet. Om möjligt anläggs överdelen från land. 08/11/

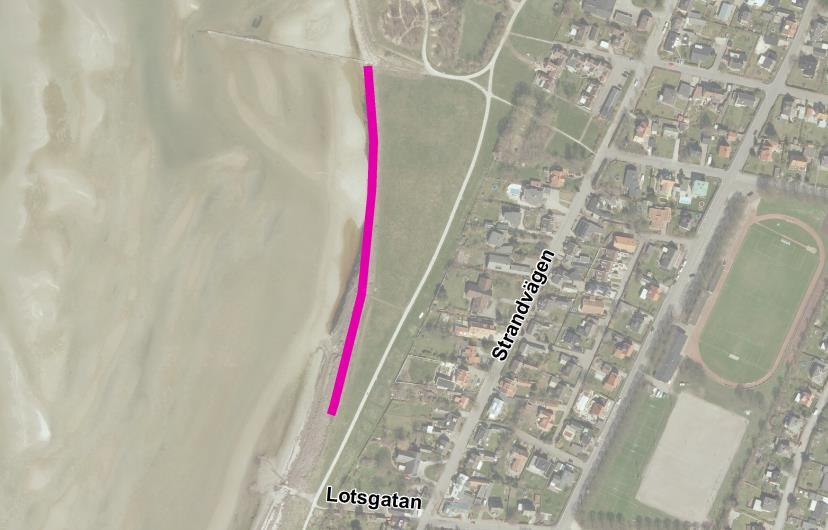

21 3. Restaurering av stenskoning Befintlig stenskoning är i mycket dåligt skick Stenskoningen tillkom på 1980-talet för att skydda utfyllnaden av Strandängen. Den nya stenskoningen anläggs med lutningen 1:3. De yttre stenarna blir ca 0,5 m i diameter. Vill ha möjlighet till att täcka stenskoningen med ca m 3 sand i syfte att förlänga livslängden av den samt skapa en mer attraktiv strandmiljö för natur och människor. Sand kan exempelvis tas från muddring av Lomma hamn eller från någon annan lämplig täkt. 08/11/

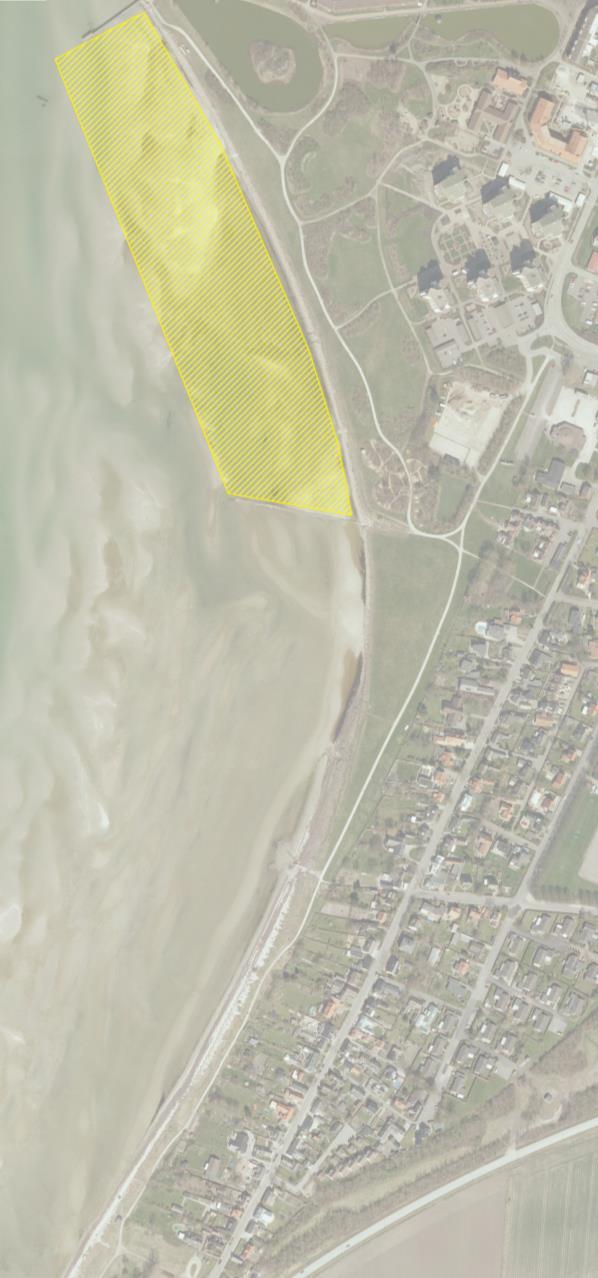

22 4. Strandfodring Syftet med strandfodringen är att vid behov kunna reparera uppkomna erosionsskador på stranden framför vallen. De översta decimetrarna av sandbottnen tas upp med grävmaskin som lastar sanden på en dumper. Dumpern transporterar sanden längs med vattenbrynet till de platser där skador uppstått. Sand kan även komma att tas från andra källor om tillräcklig mängd finns tillgänglig och av rätt kvalitet. Alternativ till strandfodringen är att hårdgöra stranden. Det innebär en stor kostnad, får negativa följdeffekter på kustmorfologin och på naturmiljön. Nollalternativet innebär att erosionsskador på stranden framför vallen inte kan repareras och vallen riskerar ta skada. 08/11/

23 MILJÖKONSEKVENSER 08/11/

24 1. Miljökonsekvenser - Skyddsvall Ingen påverkan för rekreation och friluftsliv eller tillgängligheten till stranden eftersom vallens slänter är flacka. Under anläggningstiden kommer tillgängligheten till området vara begränsat. Anläggningsarbetet kommer att upplevas som störande för de boende, främst i form av buller. Vallen blir ett påtagligt inslag i naturmiljön, men med flacka slänter och efter vegetationen återetablerats förväntas vallen smälta in i naturmiljön. I norr ingen påverkan på habitat, längs vissa trånga partier i söder kommer sannolikt strandbredden att minskas något. Vallen bedöms inte påverka bildandet av driftvallar eller Natura 2000 naturtypen Annuell vegetation på driftvallar, som kan förekomma i området. Negativ påverkan på befintlig vegetation utmed vallen. I söder förekommer rödlistade arten bolmört, men är ej naturligt förekommande på opåverkade näringsfattiga sandstränder. Påverkan på fågellivet mycket begränsat. Ingen förändring för avrinningsförhållanden vid extremnederbörd. Ingen förändring av grundvattenförhållanden. Dräneringsledningen kommer inte påverka grundvattnets läge i området annat än vid extremhändelser och då positivt Ökad insyn på privata fastigheter samt försämrad havsutsikt från de närliggande tomterna. 08/11/

25 2. Miljökonsekvenser - Utrivning av brygga Utrivningen innebär en återgång till mer naturligt vattenströmmönster Förväntas ha en positiv inverkan på Natura 2000 typen Sublittorala sandbankar, då den morfologiska utvecklingen ej längre störs Grumling under utrivningen blir begränsad Utrivningen kommer att ha en temporär negativ påverkan på flora i ett begränsat område runtomkring bryggan. Fåglar några hundra meter från bryggan kommer att störas i samband med utrivningen, men endast tillfälligt. Tångansamlingen runt bryggan kan fungera som födosöksområde, dock ej naturlig och utrivningen innebär återgång till mer naturliga förutsättningar 08/11/

26 2. Miljökonsekvenser Ny träbrygga Positiv för rekreation och friluftsliv, då tillgängligheten ökar. Minimal påverkan på strömmönster för sediment och vatten. Anläggandet kommer att ha en temporär negativ påverkan på flora i ett begränsat område runtomkring bryggan. Fåglar några hundra meter från bryggan kommer att störas i samband med utrivningen, men endast tillfälligt. Grumling blir begränsad 08/11/

27 3. Miljökonsekvenser - Stenskoning Rekreationen och friluftsliv förväntas inte påverkas negativt av restaureringen. Om stenskoningen kombineras med sandutfyllnad kommer möjligheten till rekreation öka. Kommer ej påverka de naturliga habitaten i området då området idag är starkt påverkat av mänskliga aktiviteter och saknar den naturliga dynamik som är viktig längs naturliga stränder. Genom täckningen med sand bedöms möjligheten för de naturligt förekommande växtsamhällena förbättras. Fauna bedöms bli marginellt påverkade då störningen från mänsklig aktivitet är stor 08/11/

28 4. Miljökonsekvenser - Strandfodring Vid de tillfällen då strandfodringen äger rum kommer tillgängligheten till stranden begränsas. I området där sandupptag sker kommer flora att påverkas negativt. Även bottenfauna påverkas negativt, men förväntas återhämta sig. Sammantaget bedöms påverkan på habitaten bli små. På grund av att bottenfaunan kan påverkas negativt i de stråk där sanden minskar födosöksområdet för fåglar. Det aktuella området är inte en lika viktig födosökslokal som söderut. Sandupptaget förväntas inte påverka de yttre sandbankarna eller erosionsförhållandena framför. Under arbetet med strandfodringen kan fåglar i närområdet bli tillfälligt störda av arbetsmaskiner Kommunen har ansökt om möjlighet att ta sand för strandfodring under en period av 25 år. Vi fick endast 10 år som sammanfaller med anläggningstiden. (Detta är i princip det enda av villkoren som vi inte fick igenom.) 08/11/

29 Förslag till villkor 1. De sökta åtgärderna ska utföras i huvudsaklig överensstämmelse med vad som angivits i ansökan jämte bilagor samt enligt vad kommunen i övrigt har uppgett eller åtagit sig i målet. 2. Samtliga arbeten skall utföras så att de riktvärden enligt Naturvårdsverkets riktlinjer för buller från byggplats efterföljs 3. Arbetsmaskiner som används i eller i direkt anslutning till havet skall använda miljöklassade drivmedel och vara försedda med slangbrottsventiler. De smörj- och hydrauloljor som används ska uppfylla miljökraven i Svensk standard. 4. Anläggningsarbeten i vatten får endast utföras under perioden september till maj. 08/11/

30 08/11/

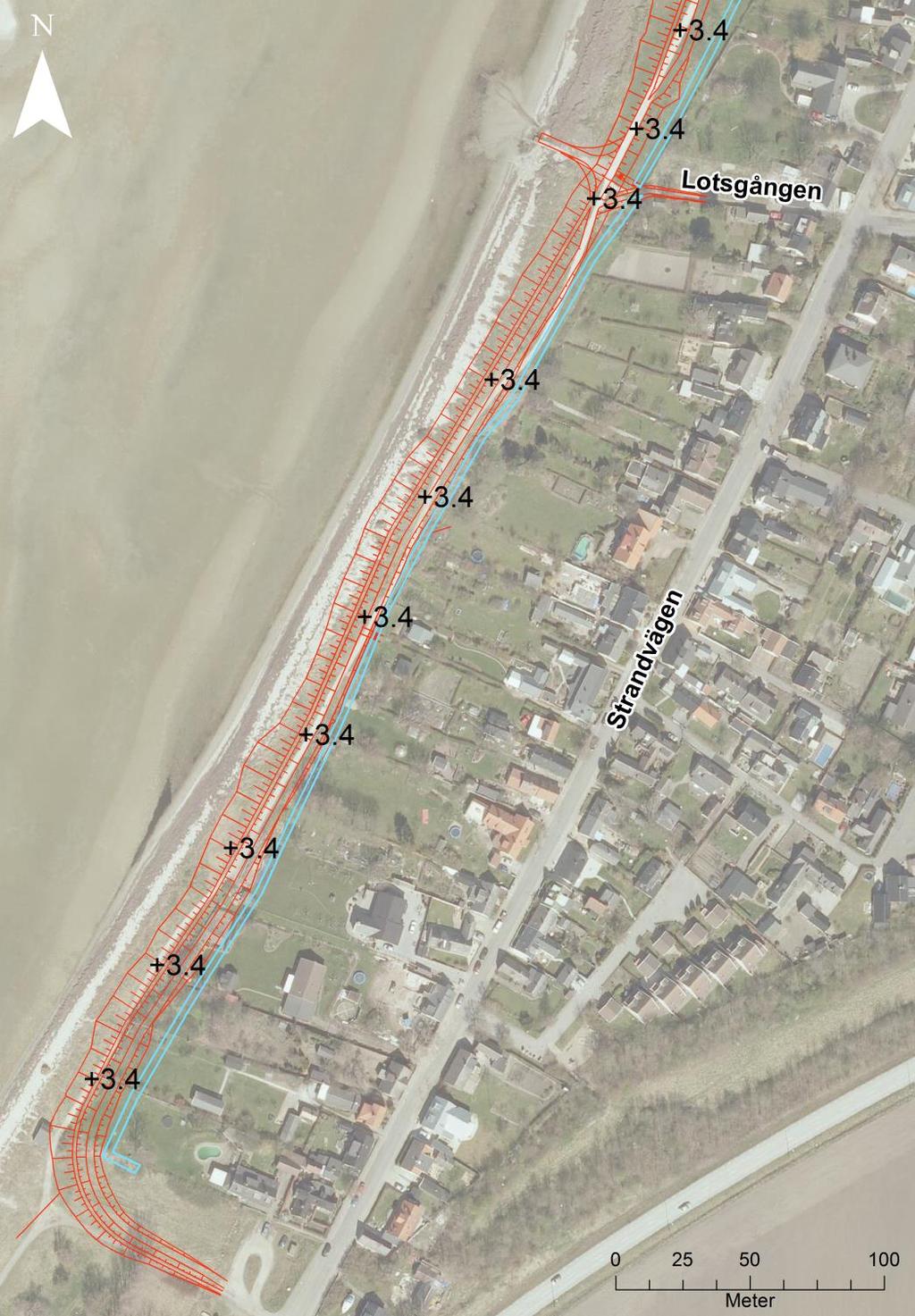

31 08/11/

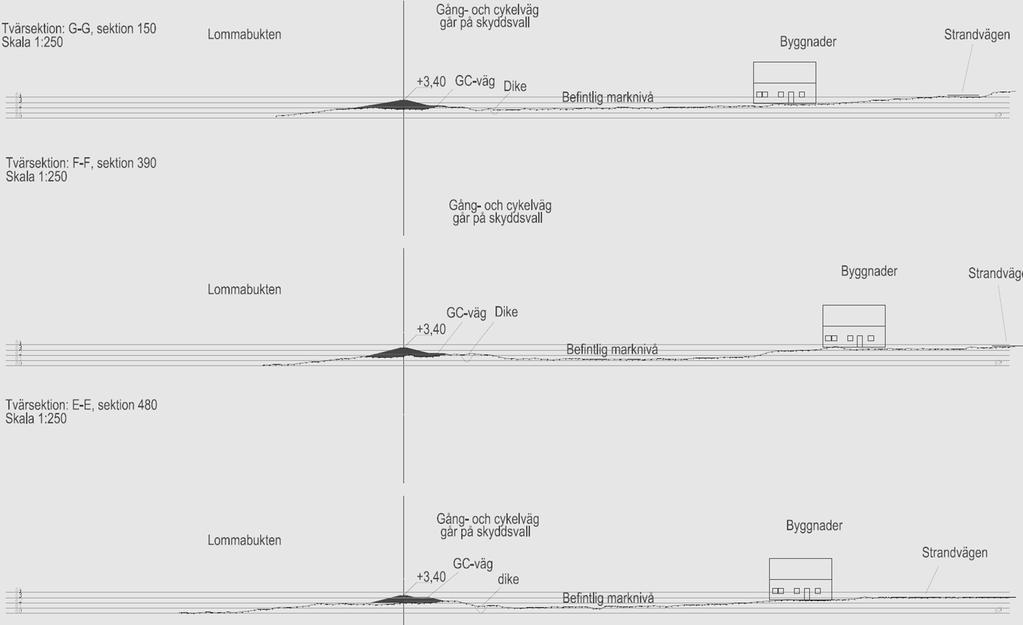

32 B E D C F G 08/11/

33 08/11/

34 08/11/

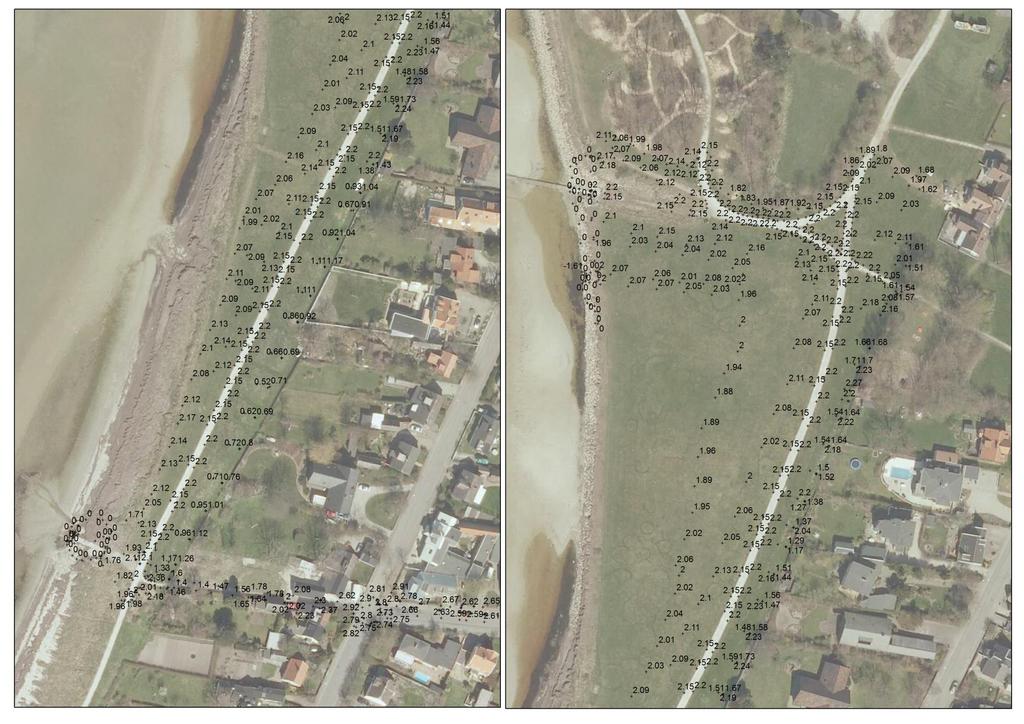

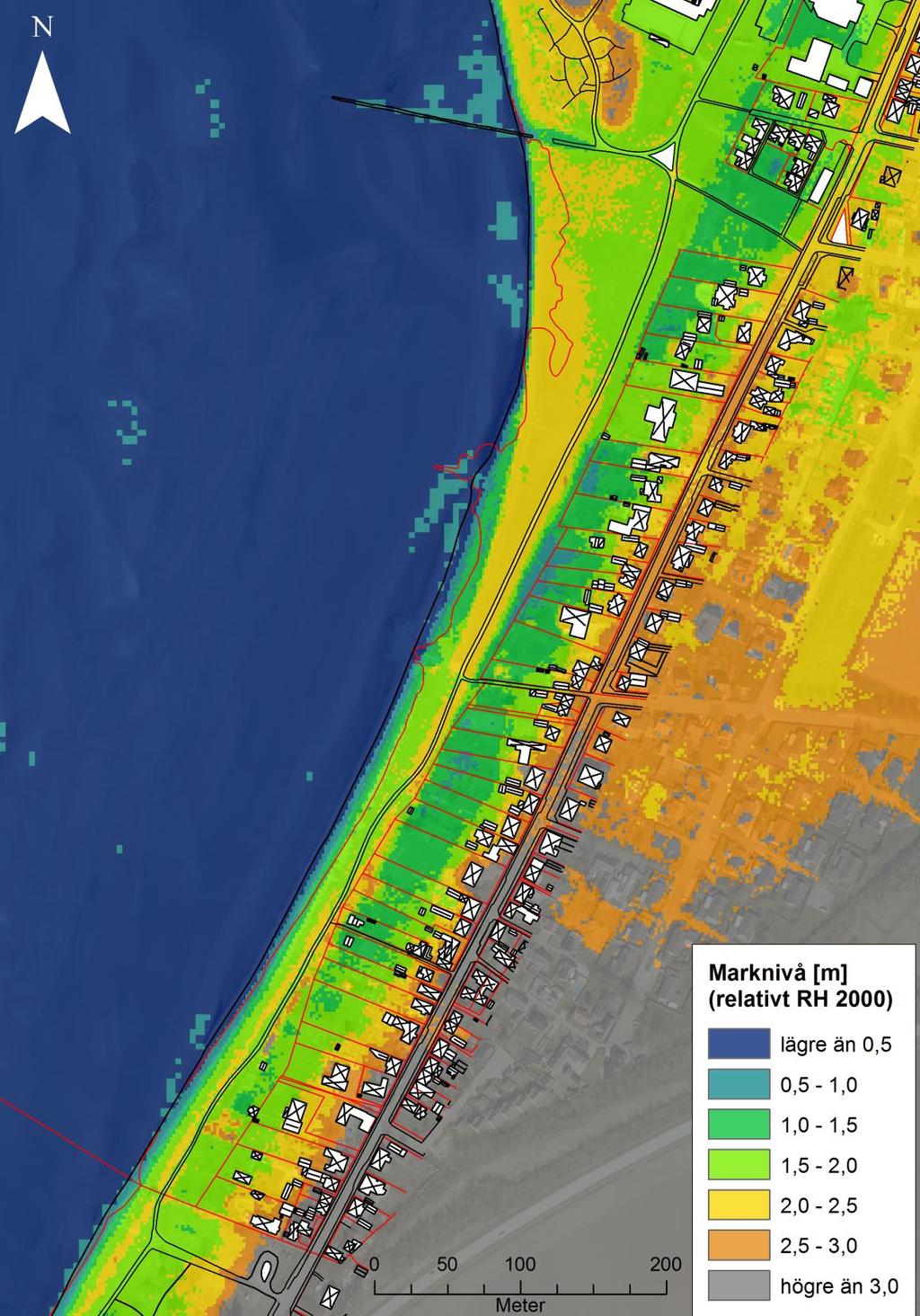

35 Inmätning av befintliga höjder i meter relativt RH2000 (januari 2014) 08/11/

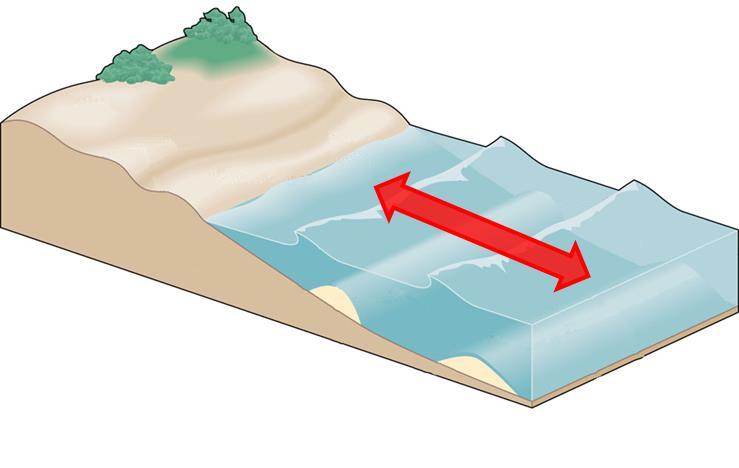

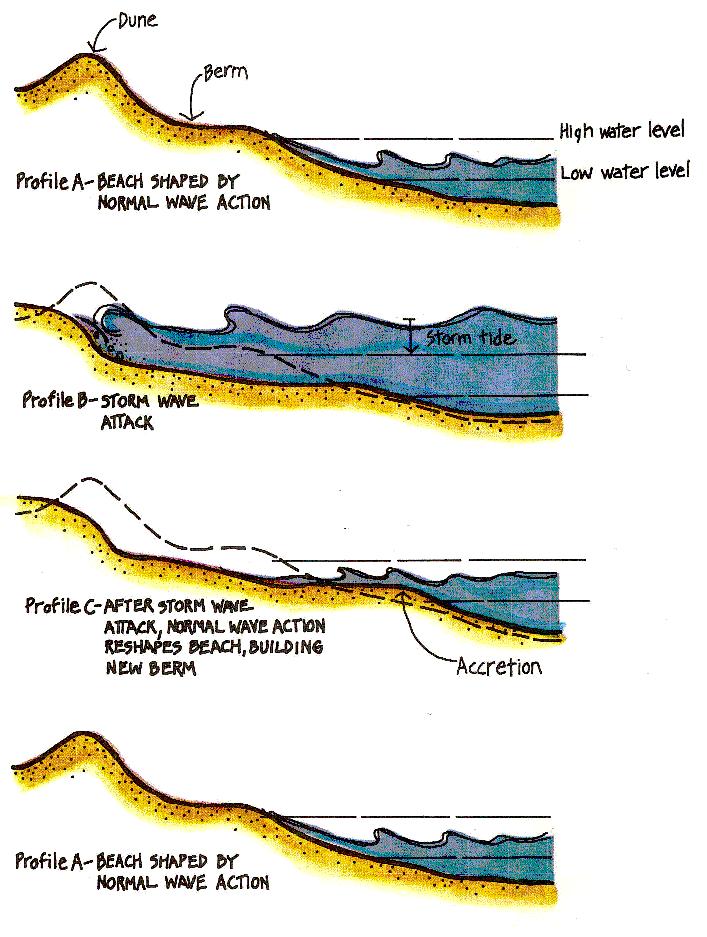

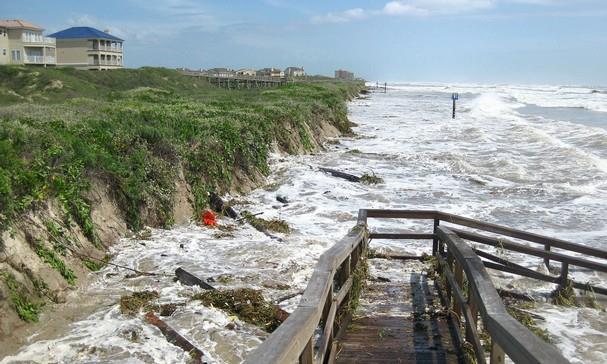

36 Princip för stormerosion och återuppbyggnad av strandplan Profile A Beach shaped by normal wave action t = timmar-dagar Profile B Storm wave attack Profile C After storm, normal wave action rebuilds new berm t = veckor-månader Profile D Under normal wave action beach returns to berm profile 36

37 Typisk bottenprofil 08/11/

38 08/11/
