Munkekullen, Särö 1:477 Kungsbacka kommun Geoteknisk utredning för detaljplan

Transkript

1

2 Beställare: Kungsbacka Kommun Kungsbacka Beställarens representant: Hanna Ångman Konsult: Uppdragsledare: Handläggare: Norconsult AB Box Göteborg Eva Wallin Tomas Björnell, Marcus Hallberg Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: n:\105\12\ \5 arbetsmaterial\05 beskrivning\pm\pm_detaljplan_särö_1-477.docx Bengt Askmar

3 3 (14) Innehållsförteckning n:\105\12\ \5 arbetsmaterial\05 beskrivning\pm\pm_detaljplan_särö_1-477.docx 1. Uppdrag och syfte Underlag... 4 Tidigare utförda undersökningar... 4 Nu utförda undersökningar Geotekniska förhållanden/undersökningsresultat... 5 Topografi... 5 Jordlager... 5 Geohydrologi Stabilitet... 6 Allmänt... 6 Förutsättningar... 6 Indata... 7 Resultat Bergtekniska förhållanden... 8 Allmänt... 8 Berggeologisk beskrivning... 8 Blockutfallsrisk Sprängningsarbete Sättningar Rekommendationer Bilagor Stabilitet Berg Markarbeten/Grundläggning Stabilitetskontroll sektion A-A Bilaga 1

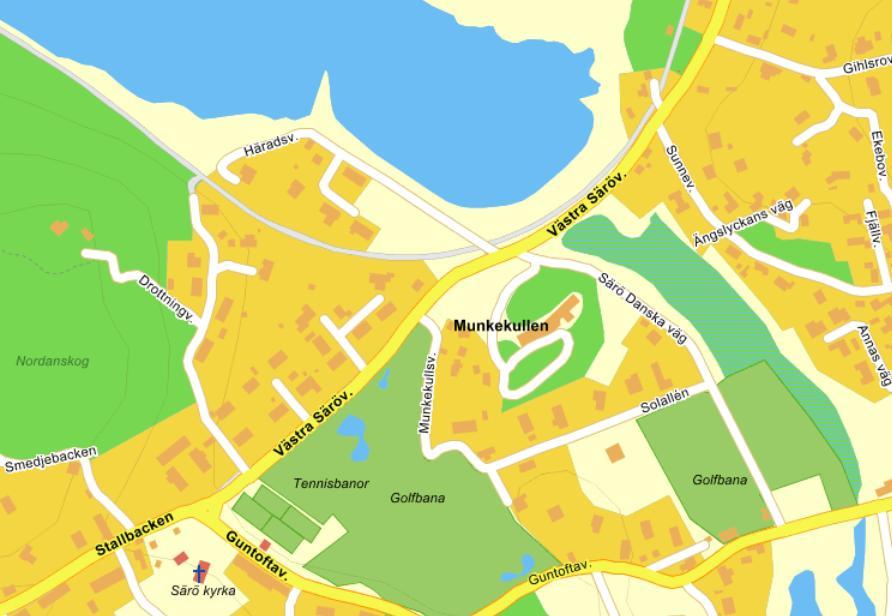

4 4 (14) 1. Uppdrag och syfte På uppdrag av har Norconsult AB utfört en geoteknisk undersökning som underlag för detaljplan för Särö 1:477, Munkekullen. Utredningen utförs enligt nivån detaljerad. Inom fastigheten finns en ca 100 år gammal byggnad, belägen på en kulle, med tillbyggda verksamhetslokaler från 70- och 80-talen. Rivning planeras av tillbyggnaderna och dessa ska då ersättas med bostadshus. Planerad byggnad ska uppföras i befintlig byggnads läge, med skillnaden att byggnaden förlängs någon meter i byggnadens riktning. Fastigheten är belägen söder om korsningen mellan Västra Särövägen och Särö Danska väg, se kartöversikt nedan. Radonmätning ingår inte i utredningen. Figur 1 Inringat område visar ungefärligt läge för utredningen. 2. Underlag Tidigare utförda undersökningar Inom området finns inga tidigare kända utförda geotekniska undersökningar. Nu utförda undersökningar Fält- och laboratorieundersökningar har utförts i samband med föreliggande uppdrag. Dessa resultat redovisas i tillhörande handling, Markteknisk undersökningsrapport, Geoteknik MUR/Geo (MUR), med samma uppdragsnummer och datering. \\norconsultad.com\dfs\swe\göteborg\n-data\105\12\ \5 Arbetsmaterial\05 Beskrivning

5 5 (14) 3. Geotekniska förhållanden/undersökningsresultat Topografi Fastigheten domineras av ett bergparti som reser sig ca 14 m över den intilliggande Särö Danska väg, som utgör fastighetens norra gräns. Bergpartiet är som högst i fastighetens nordöstra del, med branta slänter främst mot norr och öster. Slänten mot nordväst går i avsatser i flackare och brantare partier. Bergpartiet utgör en höjdrygg med en utsträckning nordost till sydväst. Själva höjdryggen stupar flackt i riktning sydväst. Sydvästra delen av fastigheten består av berg, täckt av ett mycket tunt jordtäcke, med hällar som går i dagen på flera ställen. De enda delarna av fastigheten med ett mäktigare jordtäcke är i västnordvästra delen i anslutning till Västra Särövägen, och ett mindre parti i sydost, samt tennisbaneområdet i ostsydost. Höjdnivåerna varierar mellan ca +1 till +15. Inom planområdet finns inga vattendrag så sannolikheten för erosion är liten. Jordlager Områdets högre belägna delar utgörs av berg, delvis med tunt jordtäcke. Där berget inte stupar brant finns en slänt, en övergångszon med friktionsjord, och på den mer plana marken nedanför dominerar överst gyttja, följt av lerjord. Den låglänta delen av området mot nord/nordost/nordväst angränsar till det som sannolikt tidigare varit en del av en närliggande havsvik. n:\105\12\ \5 arbetsmaterial\05 beskrivning\pm\pm_detaljplan_särö_1-477.docx Det största sonderade djupet är till ca 17 m djup, i borrpunkt 1. I borrpunkt 2 har skruvprovtagning utförts, djupet är något mindre men jordlagerföljden kan tecknas som drygt 1 m lerig, sandig gyttja följt av sandig, siltig gyttjig lera ned till drygt 11 m djup och därunder drygt 1 m fast lagrad friktionsjord ovanpå berg. Vattenkvoten har uppmätts till mellan 8-56%, konflytgräns 43-55%. Vingsondering ger en oreducerad skjuvhållfasthet om kpa. Geohydrologi Vid fältundersökningarna iakttogs en fri vattenyta i borrhål 2 belägen 0,4 m under markytan. Ingen vattenyta synlig i de högre belägna borrhålen utförda i friktionsjord.

6 6 (14) 4. Stabilitet Allmänt Stabiliteten har kontrollerats för planområdet i en sektion i den västra delen av området. För de översiktliga stabilitetsberäkningarna har SLOPE/W 2007, version 7.23 använts. Beräkningarna har utförts med kombinerad analys med totalsäkerhetsfaktorer enligt IEG:s dokument 4:2010. Beräkningar har gjorts för cirkulärcylindriska glidytor med Morgenstern-Price lamellmetod. För detaljerad utredning erfordras en beräknad totalsäkerhetsfaktor i kombinerad analys för Befintlig bebyggelse och anläggning om minst F komb 1,5 1,3. Stabiliteten har kontrollerats för befintliga förhållanden enligt uppgifter från situationsplanen redovisad i nedanstående figur. Figur 2 Redovisning av beräknad sektions läge Förutsättningar Befintliga släntens topografi är hämtad från den digitala grundkartan som redovisar nivåkurvor med intervallet 1 m \\norconsultad.com\dfs\swe\göteborg\n-data\105\12\ \5 Arbetsmaterial\05 Beskrivning

7 7 (14) Grundvattnet har modellerats med en hydrostatisk ökning mot djupet. Grundvattenytan är modellerad i de naturliga jordlagrens överkant. Indata I tabell 1 redovisas valda karakteristiska materialparametrar för beräkningarna Tabell 1. Valda karaktäristiska värden Material g [kn/m 3 ] g [kn/m 3 ] c u [kpa] f Sa Let Le ,5* 30 Fr *Där z är djup, i meter, under överkant lerlager. Resultat Beräknad stabilitet för sektion A-A redovisas i tabell 4. Tabell 2. Beräkningsresultat sektion A-A. Sektion Lastfall Fkomb Bilaga Erforderlig säkerhet A-A Befintliga förhållanden 1,86 1 1,3 n:\105\12\ \5 arbetsmaterial\05 beskrivning\pm\pm_detaljplan_särö_1-477.docx

8 8 (14) 5. Bergtekniska förhållanden Allmänt Som en del i utredningen har Norconsult även undersökt de bergtekniska förhållandena, avseende omfattning av berg respektive jord, sprickighet, blockutfallsrisk samt allmänna råd inför eventuell sprängning för garage under planerat bostadsbygge. Berggeologisk beskrivning Bergarten inom fastigheten utgörs nästan uteslutande av amfibolit (figur 3), men med ett mindre inslag av gnejs i den nordostligaste delen. Amfiboliten har en varierande karaktär och är lokalt mer folierad, och lokalt av en mer massformig gabbroartad karaktär, som kan ses nordväst om K-märkta byggnaden (figur 4). Sprickigheten är förhållandevis låg med ett generellt typavstånd på 1,7 m. Medelbranta till vertikala sprickor dominerar helt, och 12 av 19 sprickor stupar 80 eller brantare. Foliationsparallella sprickor är mycket ovanliga här. Antal mätta sprickor är totalt 19 stycken, varav 4 i gnejsen och 3 i kontaktzonen mellan amfibolit och gnejs. Tre av sprickorna syns inte i diagrammet i figur 7, för att de sammanfaller med annan spricka både i strykning och stupning. När det gäller foliationen är 4 mätningar gjorda, varav 1 i gnejsen. I amfiboliten har sprickorna två dominerande strykningar, det är sydsydost (SSO) och ostnordost (ONO), se svarta storcirklar i stereogrammet, samt svarta punktpoler figur 7. Sprickorna i gnejsen, grön färg i figur 7, korrelerar bra med dessa strykningar, med en avvikelse. Mätningarna i gnejsen är relativt få beroende på att gnejsen utgör en så liten del av fastigheten. Sprickorna i kontakten mellan amfibolit och gnejs, är subvertikala och sammanfaller med sprickgruppen som stryker SSO Foliationen i amfiboliten stryker sydsydväst (SSV) till sydväst (SV) och stupar mot västnordväst (VNV) till nordväst (NV), orange färg, har i stereogrammet en något spretig strykning, vilket beror på unduleringar, som är vanliga i amfibolit. Foliation i gnejsen är osäker p g a en enda mätning, men stryker nästan rakt syd. Denna strykning skulle kunna tyda på, antingen diskordans både m a p strykning och stupning, alltså att gnejsens foliation klipps av i amfibolitkontakten eller att kontaktzonens sprickor råkar delvis sammanfalla med kontakten, men har egentligen lite med denna att göra. \\norconsultad.com\dfs\swe\göteborg\n-data\105\12\ \5 Arbetsmaterial\05 Beskrivning

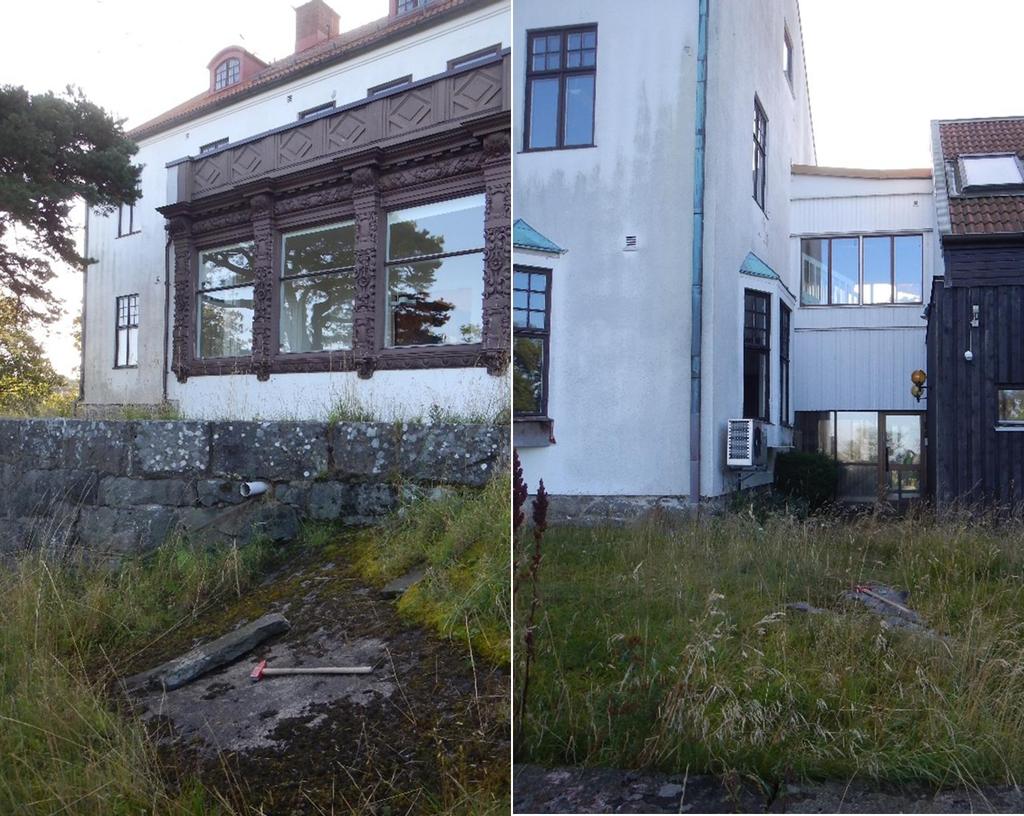

9 9 (14) Figur 3. Vittringsyta amfibolit, östra delen av fastigheten, vy 300. n:\105\12\ \5 arbetsmaterial\05 beskrivning\pm\pm_detaljplan_särö_1-477.docx Figur 4. Hällmarker med lägre grad av amfibolitisering, NV om K-märkta byggnaden, vy 092. Figur 5. K-märkta byggnaden tv och talshuset th sett från NV, vy 122. Hällmarker med mycket tunt jordtäcke.

10 10 (14) Blockutfallsrisk Bergpartierna på hela fastigheten har en stabil karaktär och det bedöms inte föreligga någon blockutfallsrisk. Sprängningsarbete Detaljplanens intention är att riva tillbyggnaderna från och 80-talet och ersätta dessa med bostäder. Som en del av detta ingår att spränga för garage under bostäderna. Den K-märkta byggnaden har en grund av KC-murade stenblock murade på berg, vilken är känslig för vibrationer (figur 5 och 6). Det finns källare under en del av den K-märkta byggnaden, det är dock oklart exakt hur stor del. På byggnadens sydöstra sida finns en ingång utifrån till källaren. Ska garage anläggas under de planerade byggnaderna så rekommenderas slitsborrning närmast befintligt hus, detta för att skydda från vibrationer. Intilliggande bebyggda fastigheter måste besiktas, en s k syneförrättning enligt branschens vedertagna arbetssätt, inom 50 m från sprängpunkt, innan sprängning genomförs. Bergtekniskt finns inga hinder att spränga för garage. Sydväst om den K-märkta byggnaden och i den sydvästra delen av fastigheten ger befintlig topografi en möjlighet att på ett snyggt sätt planera in garagen så att påverkan på den yttre miljön minimeras. På östra och sydöstra delen av fastigheten, vid gränsen mot djupare jordtäcke finns, för övrigt, några mycket grova ek- och bokträd, värda att bevara. \\norconsultad.com\dfs\swe\göteborg\n-data\105\12\ \5 Arbetsmaterial\05 Beskrivning

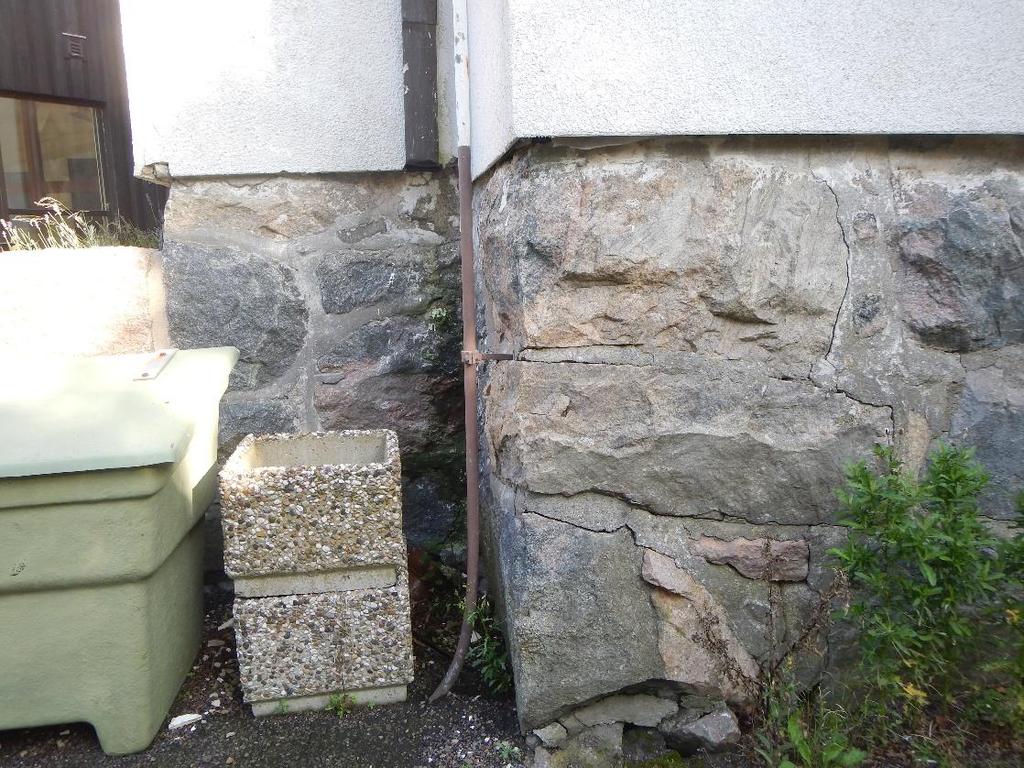

11 11 (14) Figur 6. Den K-märkta byggnaden har en murad stengrund på berg med källare under del av byggnad. Byggnadens södra hörn. n:\105\12\ \5 arbetsmaterial\05 beskrivning\pm\pm_detaljplan_särö_1-477.docx

12 12 (14) Figur 7. Punktpoler och storcirklar markerar sprickor och foliationer. Observera att svart rött och grönt är sprickor, medan orange och blått är foliationer. \\norconsultad.com\dfs\swe\göteborg\n-data\105\12\ \5 Arbetsmaterial\05 Beskrivning

13 13 (14) 6. Sättningar Planerade byggnader på tomten Särö 1:477 är placerade i läge för berggrundläggning. Föreslagen parkeringsyta är belägen inom berg med tunt friktionsjordtäcke, inte heller här bedöms risk för sättningar föreligga. Befintlig väg över leran bedöms ha haft samma sträckning under lång tid (ca 100 år sedan huset byggdes) och risk för sättningar bedöms inte föreligga under rådande förhållanden, alltså begränsad trafik. 7. Rekommendationer Detaljplanens intentioner bedöms ur geoteknisk synpunkt kunna genomföras. Stabilitet Utförda beräkningar visar att den geotekniska stabiliteten för området är tillfredställande i befintliga samt framtida förhållanden enligt föreslagen detaljplan. Berg Det bedöms inte föreligga risk för blockutfall inom fastigheten. Vid sprängning för garage nära K-märkt byggnad föreslås slitsborrning. Före sprängning ska intilliggande fastigheter besiktigats enligt vedertagen arbetsgång vid en s k syneförrättning. n:\105\12\ \5 arbetsmaterial\05 beskrivning\pm\pm_detaljplan_särö_1-477.docx Markarbeten/Grundläggning För eventuell del av planerad byggnad som inte grundläggs direkt på berg så ska organisk jord schaktas bort och grundläggning ske på packad fyllning eller friktionsjord. Norconsult AB Väg och Bana Geoteknik Johan Sivengård johan.sivengard@norconsult.com Eva Wallin eva.wallin@norconsult.com
