1 Grundvattensänkning för Vägport 1 inom västra länken, E9 Umeprojektet Umeå kommun, Västerbotten Samrådsunderlag Projektnummer:

2 Dokumenttitel: Vägport 1 inom E9, västra länken, Umeprojektet Skapat av: Hans Fridholm; Sweco Environment Dokumentdatum: Dokumenttyp: Rapport DokumentID: Ärendenummer: TRV 2010/21431 Projektnummer: Utgivare: Trafikverket Kontaktperson: Anita Wennström Uppdragsansvarig: Leif Strinnholm Trafikverket, Umeå. Besöksadress: Storgatan 60. Telefon: , Texttelefon:

3 Innehåll Inledning... 4 Lokalisering och planfrågor... 4 Beskrivning av verksamheten uppfordring och avledning av grundvatten... 5 Driftskede... 5 Byggtid... 5 Alternativ... 5 Vattenverksamhet... 5 Förutsedd miljöpåverkan... 6 Hälsa och säkerhet... 6 Hushållning med naturresurser... 6 Ritning: 901N0101 Samrådshandling, plan 3

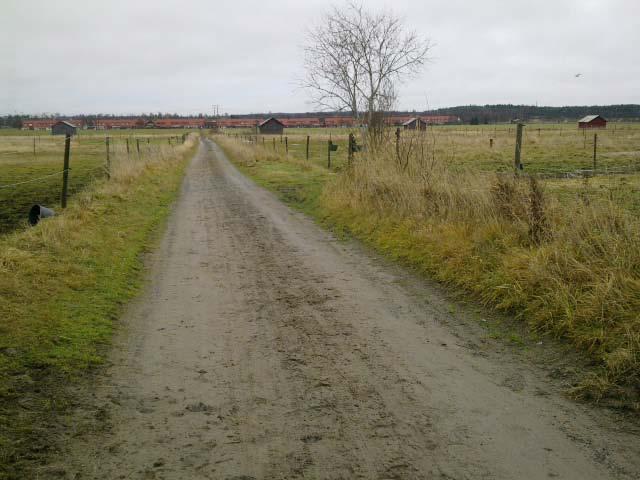

4 Inledning I samband med utförandet av etapp 9 inom Umeåprojektet kommer en nedsänkt vägport i form av landbro att anläggas i närheten av Röbäck. Vägporten rymmer en väg som dels ger tillgänglighet till brukad åkermark i området, dels utgör gång- och cykelväg. Grundläggningen av vägporten kräver att en grundvattensänkning genomförs för att säkerställa nödvändig stabilitet och bärighet. Då grundvattnets trycknivån är belägen mycket nära markytan kommer även en permanent grundvattensänkning att kvarstå efter utförandet av vägporten. Det grundvatten som bortleds kommer att avledas till Degernäsbäcken. Vägportens läge styrs dels av Västra länkens vägsträckning, dels av tillgängligheten till den brukade marken i området. Stor vikt har lagts vid vägportens placering i plan och profil vid projekteringen av Västra länken i syfte att minimera grundvattenpåverkan. Lokalisering och planfrågor Vägporten är i plan belägen i utkanten av Vindelälvsåsen, Umeå kommun. Vägportens läge redovisas i plan på ritning 901N0101. Fastighetsbeteckning: Röbäck 13:1821 och koordinaterna är (Sweref99 20:15): N= , E= Vindelälvsåsen består av sandigt och grusigt material. Schaktningsarbetena förväntas dock endast att utföras i det siltlager som överlagrar Vindelälvsåsen i området. Enligt den fördjupade översiktsplanen är vägporten belägen inom en grön korridor som huvudsakligen omges av jordbruksmark och detaljplanelagd tätortsbebyggelse. Det finns ingen detaljplan som omfattar läget för vägporten. Röbäcksslätten är ett Natura 2000-område, Umeälvens delta och slätter. En tillståndsansökan med tillhörande MKB för Natura 2000 har genomförts inom ramen för arbetsplanen. För grundvattenförekomsten i Vindelälvsåsen (EUID: SEA7SE ) finns miljökvalitetsnormer. Den kemiska och kvantitativa grundvattenstatusen har klassats som god, och kraven för år 2015 är att statusen ska vara oförändrad. Röbäcks källa utgör en s.k. omdrevsstation i SGU:s övervakningsprogram för grundvattenkemi. Stationsbeteckningen är För fastigheten Röbäck 11:12 finns en vattendom (D.nr 43/1940) avseende grundvattenuttag. Degernäsbäcken omfattas av flera dikningsföretag, det senaste från För närvarande pågår arbete med att fastställa arbetsplanen för Etapp 9 inom Umeåprojektet.

5 Beskrivning av verksamheten uppfordring och avledning av grundvatten Driftskede En permanent grundvattensänkning kommer att utföras under driftskedet. Denna grundvattensänkning kommer att ges av dräneringsnivån under bron, vilket motsvarar en avsänkning om ca 5,2 meter. Grundvatteninläckaget till vägporten förväntas vara ca 350 m3/dygn under driftskedet. Det inläckande grundvattnet avleds med pumpning till Degernäsbäcken via öppna diken. För en grundvattensänkning utgår bedömningarna vanligen från det praktiska influensområdet, d.v.s. det område där avsänkningen till följd av vattenverksamheten kan urskiljas från omgivande störningar och naturliga variationer. I normalfallet ges det praktiska influensområdet av det område där avsänkningen är 0,3 meter eller mer. Bedömt praktiskt influensområde under driftskedet redovisas översiktligt på ritning 901N0101. Byggtid En tillfällig grundvattensänkning kommer att föreligga under själva byggtiden. Då anläggningsarbetena sker i form av totalentreprenad är det för närvarande inte fastställt vilken grundläggningsmetod som kommer att tillämpas. Detta gör i sin tur att grundvattensänkningens storlek inte med säkerhet kan bestämmas innan entreprenaden påbörjas. Den tillfälliga grundvattensänkningen under byggtiden kommer dock att bli lika stor som, eller större än, den permanenta avsänkningen under driftskedet. Länshållningsvatten och uppfordrat grundvatten avleds under byggtiden med pumpning till Degernäsbäcken via öppna diken. På ritning 901N0101 redovisas det uppskattade praktiska influensområdet under byggtiden under antagande att grundvattensänkningen vid Bro 1 blir 10 meter (dvs dubbla grundläggningsdjupet). Alternativ En permanent grundvattensänkning blir den direkta följden av att utföra Bro 1 då de naturliga grundvattennivåerna ligger högre än vägens dräneringsnivå. Detta medför att alternativ till den permanenta grundvattensänkningen saknas såvida inte en helt ny vägutformning ska göras. För den tillfälliga grundvattensänkningen finns alternativ i form av olika grundläggningsmetoder och att dessa kräver olika stora grundvattensänkningar för genomförandet. Styrande i valet av grundläggningsmetod är dels säkerhetsaspekterna ur arbetsmiljö- och konstruktionssynpunkt, dels ekonomiska aspekter. Vattenverksamhet Tillstånd enligt 11 kap. miljöbalken kommer att sökas hos Mark- och miljödomstolen för bortledande av grundvatten samt utsläpp av det uppfordrade grundvattnet till Degernäsbäcken. En miljökonsekvensbekrivning, teknisk beskrivning m.m. kommer att upprättas efter samrådet. 5

6 Anmälan av vattenverksamhet kommer att lämnas till Länsstyrelsen avseende anläggande av tre vägtrummor i Degernäsbäcken under respektive ny gång- och cykelväg, väg 512 samt väg E12. Förutsedd miljöpåverkan Hälsa och säkerhet Inom det förväntade påverkansområdet finns kommunal vattenförsörjning och det finns inga enskilda vattentäkter redovisade. Risken för påverkan på byggnaders grundläggning kommer att utredas inom det förväntade påverkansområdet. Hushållning med naturresurser Grundvattensänkningen förväntas inte medföra någon negativ effekt på jordbruket. Grundvattennivån kommer att sänkas i anslutning till vägporten. I byggskede respektive driftskede förväntas praktiska influensområden enligt ritning 901N0101. Grundvattensänkningen kommer huvudsakligen att vara lokal kring vägporten, men en utsträckning i riktning mot Vindelälvsåsen förväntas också. Inom det förväntade påverkansområdet finns Röbäckskällan (Linnés källa) och befintliga energibrunnar i jordlagren. I driftskedet förväntas grundvattensänkningen påverka vattennivån i Röbäcks källa med ca 0,2-0,3 meter. Under byggtiden blir påverkan på vattennivån vid Röbäcks källa lika stor som, eller större än, under driftskedet. Om grundvattensänkningen vid vägporten under byggtiden blir dubbelt så stor som under driftskedet, dvs ca 10 meter, kan vattennivån vid Röbäcks källa tillfälligt förväntas sänkas med 1-2 meter. Under driftskedet förväntas konsekvensen för Röbäcks källa vara liten. Under byggtiden förväntas konsekvensen vara liten till stor, beroende på vald dräneringslösning i totalentreprenaden. Effekten på Röbäcks källa från grundvattensänkningen under byggtiden förväntas vara reversibel. Grundvattnet som avleds mot Degernäsbäcken kan möjligen innehålla finpartiklar och ha lågt ph-värde då det vid läget för bro 1 förekommer finkorniga jordarter som är sulfidhaltiga. För att utreda eventuell påverkan på Degernäsbäcken ska bäckens buffertförmåga kontrolleras samt de sulfidhaltiga jordarnas försurningspotential analyseras i bygghandlingsskedet. Vid behov utförs grumlingsreducerande åtgärder. I dagsläget förväntas konsekvenserna sammantaget bli små till måttliga. Anläggandet av vägtrummor i Degernäsbäcken kan medföra grumling under byggtiden. Vid behov kan förebyggande åtgärder komma att genomföras. 6
