1 Projektnamn Västlänken och Olskroken planskildhet Dokumenttyp Ärendenummer PM TRV 2016/3151 Skapad av Filnamn Samuel Brudefors MPU GV10_0001 Godkänt av Godkänt datum Version Karl Persson Version_ Prefix MPU02 Dokumenttitel Tillståndsansökan för vattenverksamhet KVARTERSBESKRIVNING GULLBERGSVASS 10 1 (7)

2 Kvartersbeskrivning 10, MPU GV10_0001, Version_ Innehåll Innehåll Inledning Jordlagerbeskrivning Grundvattenförhållanden Grundläggning Sättningar Åtgärdsnivåer för grundvatten Åtgärdsnivåer låga grundvattennivåer Åtgärdsnivåer höga grundvattennivåer Kvarterets kulturklassning Ändringslogg (7)

3 Kvartersbeskrivning 10, MPU GV10_0001, Version_ 1 Inledning Föreliggande dokument ingår som ett underlag för miljöprövningen för Västlänken och Olskroken planskildhet. Syftet med dokumentet är att klarlägga om risker för byggnader och anläggningar relaterade till den sökta vattenverksamheten föreligger samt att beskriva hur riskerna kommer att hanteras. I dokumentet redovisas relevanta uppgifter för bedömning av risker. Uppgifterna kommer från arkivmaterial hos berörda kommuner och fastighetsägare, samt från utförda fältundersökningar. För objekt som bedöms känsliga för grundvattenpåverkan ingår framtagande av förslag till åtgärdsnivåer för grundvatten. Åtgärdsnivåerna kommer att användas för att styra de skadeförebyggande åtgärderna, såsom infiltration. Åtgärdsnivåer kan komma att behöva ändras under anläggningsskedet av Västlänken, till exempel om nya uppgifter framkommer om grundvattenförhållanden och byggnaders känslighet eller om nya byggnader anläggs. Åtgärdsnivåerna behöver därför regelbundet ses över och detta görs inom ramen för kontrollprogram grundvatten. Dokumentet beskriver kvarteret 10, där det förekommer ett flertal byggnader och anläggningar som är känsliga för grundvattennivåsänkningar. Kvarteret är beläget cirka 350 m från planerad öppen schakt för Västlänken. Samtliga höjdangivelser i texten nedan anges i RH Jordlagerbeskrivning Kvarteret 10 ligger på lera som överlagras av fyllnadsmassor, se Figur 1. Fyllnadsmassornas mäktighet uppgår till cirka 1-4 m. Lerans mäktighet varierar men är minst 40 m. Provtagning visar att leran kan vara sättningsbenägen vid en grundvattennivåsänkning. Nivån på lerans överkant ligger mellan cirka -2 och 0. Under lerlagret ligger sannolikt ett lager av friktionsmaterial. Det totala djupet till berg är minst 40 m. Markytan inom kvarteret 10 sluttar svagt från söder mot norr. 3 (7)

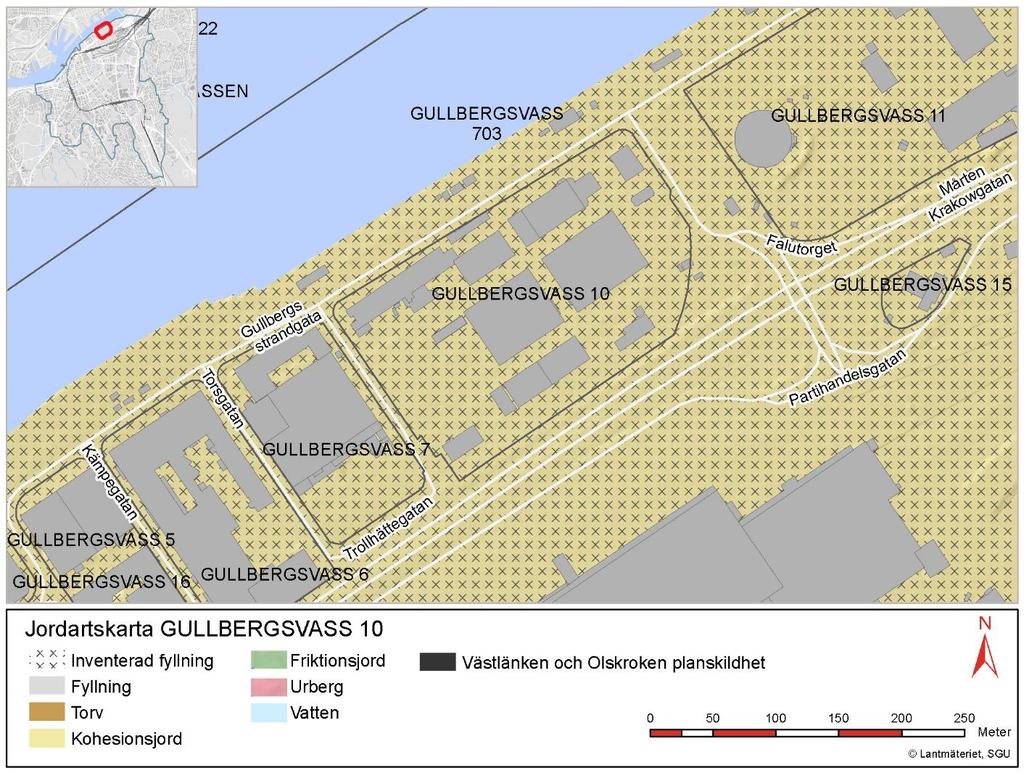

4 Kvartersbeskrivning 10, MPU GV10_0001, Version_ Figur 1. Jordartskarta Grundvattenförhållanden I fyllnadsmaterialet ovan leran finns övre grundvattenmagasin. Aktiva och inaktiva grundvattenrör visas i Figur 2. Inom kvarteret finns flera grundvattenrör i övre magasin som visar på olika nivåer. Detta tyder på att övre magasin inte är sammanhängande. Rådande grundvattennivå i övre magasin inom kvarteret varierar kring mellan 0 och +1 med variationer inom som mest ±0,3 m och som minst ±0,05 m. Ett undre grundvattenmagasin kan finnas i friktionsmaterialet som sannolikt finns under det mäktiga lerlagret. Grundvattennivån i en del grundvattenrör i övre magasin ligger i nivå med nivåerna i Göta älv i nordväst. Nivåerna i Göta älv varierar mellan -0,2 och +0,4. 4 Grundläggning Kvarteret 10 består av en fastighet med sammanlagt 19 inventerade byggnader. Fastigheten i 10 har byggnader med grundvattenberoende grundläggning. Detta beskrivs nedan i Tabell 1 samt illustreras i Figur 2. Inom kvarteret finns också servisledningar som kan vara känsliga för grundvattennivåsänkningar i undre magasin. 4 (7)

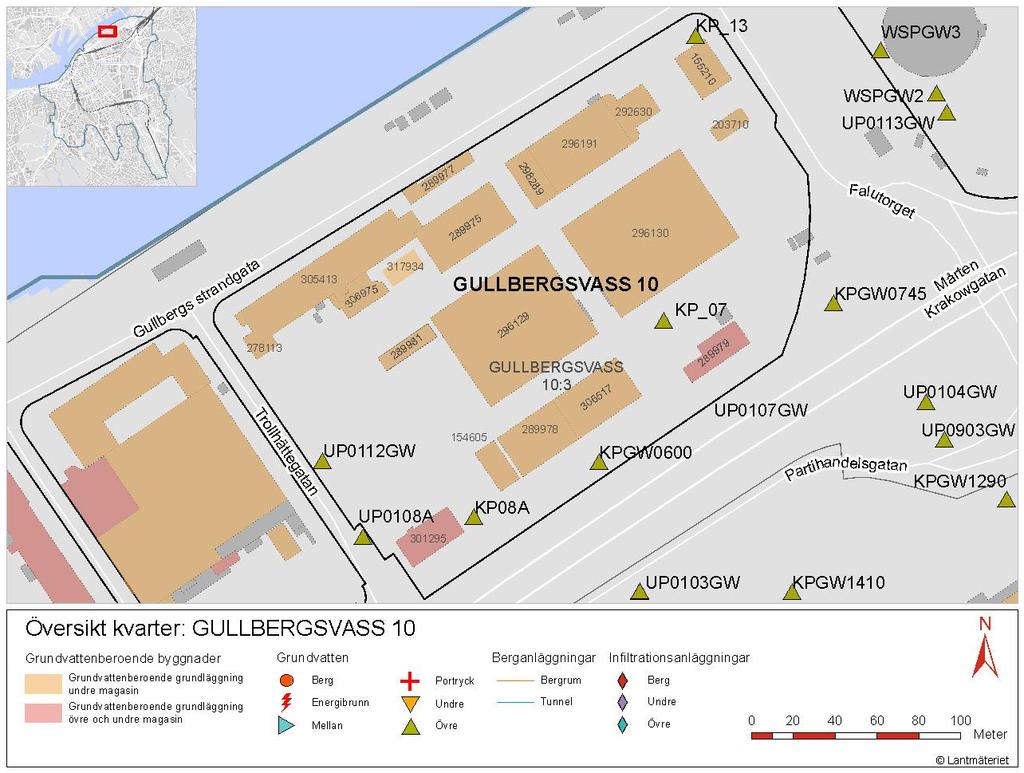

5 Kvartersbeskrivning 10, MPU GV10_0001, Version_ Figur 2. 10, där grundvattenberoende byggnader visas i rött och orange. 17 av de 19 byggnaderna är grundlagda så att de är känsliga för grundvattenpåverkan i undre grundvattenmagasin. För de övriga två byggnaderna inom kvarteret saknas underlag för att beskriva grundläggningen fullständigt. En konservativ bedömning medför att byggnaderna är klassade som känsliga för grundvattennivåsänkning i både övre och undre magasin. I Tabell 1 anges samtliga byggnaders grundläggning. 5 (7)

6 Kvartersbeskrivning 10, MPU GV10_0001, Version_ Tabell 1. Grundläggningsuppgifter och grundvattenberoende för samtliga byggnader inom kvarteret 10. Fastighet Byggnad s- nummer Grundläggningsuppgift Grundvattenberoende Grundlagd på murar och/eller plintar på lera Grundlagd med platta på mark Grundlagd på murar och/eller plintar på lera Grunduppgifter saknas Undre och övre grundvattenmagasin Grundlagd på murar och/eller plintar på lera Grunduppgifter saknas Undre och övre grundvattenmagasin Grundlagd på murar och/eller plintar på lera Grundlagd med platta på mark 5 Sättningar Manuella sättningsmätningar på byggnaderna i kvarteret 10 har pågått mellan 1987 och Totala sättningar under denna period varierar mellan 70 till 130 mm inom kvarteret. Sättningshastigheten inom kvarteret varierar mellan cirka 3 till 6 mm/år, med ökande sättningar närmast älven. Satellitsättningsmätningar som utförts sedan februari 2015 visar motsvarande sättningshastigheter som de manuella mätningarna under mätperioden fram till (7)

7 Kvartersbeskrivning 10, MPU GV10_0001, Version_ 6 Åtgärdsnivåer för grundvatten 6.1 Åtgärdsnivåer låga grundvattennivåer En grundvattennivåsänkning i undre magasin kan medföra risk för uppkomst av sättningar. För att skydda känsliga objekt i kvarteret har åtgärdsnivåer tagits fram. Åtgärdsnivå 1 uppmärksammar låga grundvattennivåer i grundvattenmagasinet och vid avvikelse ska utredning av orsaken till de låga nivåerna genomföras omgående. Åtgärdsnivå 2 uppmärksammar att det kan förekomma risk för skador om nivån underskrids. Vid avvikelse från åtgärdsnivå 2 ska åtgärder vidtas omgående. Åtgärdsnivåer för undre grundvattenmagasin tas fram med hjälp av en statistisk modell över grundvattnets nivåfluktuationer i undre magasin. Åtgärdsnivåer tas fram för grundvattenrör som uppmärksammar eventuella förändringar av grundvattennivån i kvarteret. Grundvattenrör i området inventeras i dagsläget. Åtgärdsnivåer kommer att ansättas när data från dessa grundvattenrör har inhämtats. Någon direkt påverkan på övre grundvattenmagasin kommer inte att ske, då magasinet inte sträcker sig fram till några öppna schakt i jord. Eventuell påverkan behöver då ske via en indirekt påverkan från det undre till övre grundvattenmagasin. Övre och undre grundvattenmagasin avgränsas här från varandra av ett minst 40 m mäktigt lerlager. Det finns därför ingen risk för att grundvattennivån i det övre magasinet påverkas av planerad vattenverksamhet längs Västlänken och några åtgärdsnivåer för det övre magasinet behövs inte. 6.2 Åtgärdsnivåer höga grundvattennivåer Eftersom det inte finns någon kontakt mellan övre och undre magasin finns det ingen risk för att grundvattennivån i det övre magasinet påverkas av planerad vattenverksamhet längs Västlänken. Några åtgärdsnivåer för höga nivåer behöver därför inte tas fram. 7 Kvarterets kulturklassning Kvarteret har inga byggnader med grundvattenberoende grundläggning som är kulturskyddade enligt lagstiftningen. Med kulturskyddade byggnader menas kulturhistoriskt värdefulla byggnader enl. 8 kap. Plan och Bygglagen, 3 kap. 6 Miljöbalken, 3 och 4 kap. Kulturmiljölagen, eller Förordningen om statliga byggnadsminnen. 8 Ändringslogg Version Datum Ändring Godkänt av 7 (7)
