1 Projektnamn Västlänken och Olskroken planskildhet Dokumenttyp Ärendenummer PM TRV 2016/3151 Skapad av Filnamn Lina Grahm MPU KÄ5_0001 Godkänt av Godkänt datum Version Karl Persson Version_ Prefix MPU02 Dokumenttitel Tillståndsansökan för vattenverksamhet KVARTERSBESKRIVNING KOMMENDANTSÄNGEN 5 1 (8)

2 Kvartersbeskrivning ängen 5, MPU KÄ5_0001, Version_ Innehåll Innehåll Inledning Jordlagerbeskrivning Grundvattenförhållanden Grundläggning Sättningar Åtgärdsnivåer för grundvatten Åtgärdsnivåer låga grundvattennivåer Åtgärdsnivåer höga grundvattennivåer Kvarterets kulturklassning Ändringslogg (8)

3 Kvartersbeskrivning ängen 5, MPU KÄ5_0001, Version_ 1 Inledning Föreliggande dokument ingår som ett underlag för miljöprövningen för Västlänken och Olskroken planskildhet. Syftet med dokumentet är att klarlägga om risker för byggnader och anläggningar relaterade till den sökta vattenverksamheten föreligger samt att beskriva hur riskerna kommer att hanteras. I dokumentet redovisas relevanta uppgifter för bedömning av risker. Uppgifterna kommer från arkivmaterial hos berörda kommuner och fastighetsägare, samt från utförda fältundersökningar. För objekt som bedöms känsliga för grundvattenpåverkan ingår framtagande av förslag till åtgärdsnivåer för grundvatten. Åtgärdsnivåerna kommer att användas för att styra de skadeförebyggande åtgärderna, såsom infiltration. Åtgärdsnivåer kan komma att behöva ändras under anläggningsskedet av Västlänken, till exempel om nya uppgifter framkommer om grundvattenförhållanden och byggnaders känslighet eller om nya byggnader anläggs. Åtgärdsnivåerna behöver därför regelbundet ses över och detta görs inom ramen för kontrollprogram grundvatten. Dokumentet beskriver kvarteret ängen 5, där det förekommer ett flertal byggnader och anläggningar som är känsliga för grundvattennivåsänkningar. Kvarteret är beläget som närmast cirka 360 m från planerad servicetunnel i berg och cirka 540 m från öppen schakt för Västlänken. Samtliga höjdangivelser i texten nedan anges i RH Jordlagerbeskrivning Kvarteret ängen 5 ligger på lera som överlagras av fyllnadsmassor, se Figur 1. Fyllnadsmassornas mäktighet uppgår till cirka 0,5-4 m. Lerans mäktighet varierar mellan cirka m, med ökande mäktighet mot sydväst. I norra kvartersdelen är leran överst utbildad som torrskorpa ned till cirka 1,5 m djup. Provtagning inom projektet visar att leran kan vara sättningsbenägen vid en grundvattennivåsänkning. Under leran finns ett friktionsjordlager som vilar på berg. Norr om kvarteret går berget i dagen. Markytan inom kvarteret ängen 5 sluttar från nordost mot sydväst med marknivåer som ligger mellan cirka +16,5 i nordost och kring +14,5 i sydväst. 3 (8)

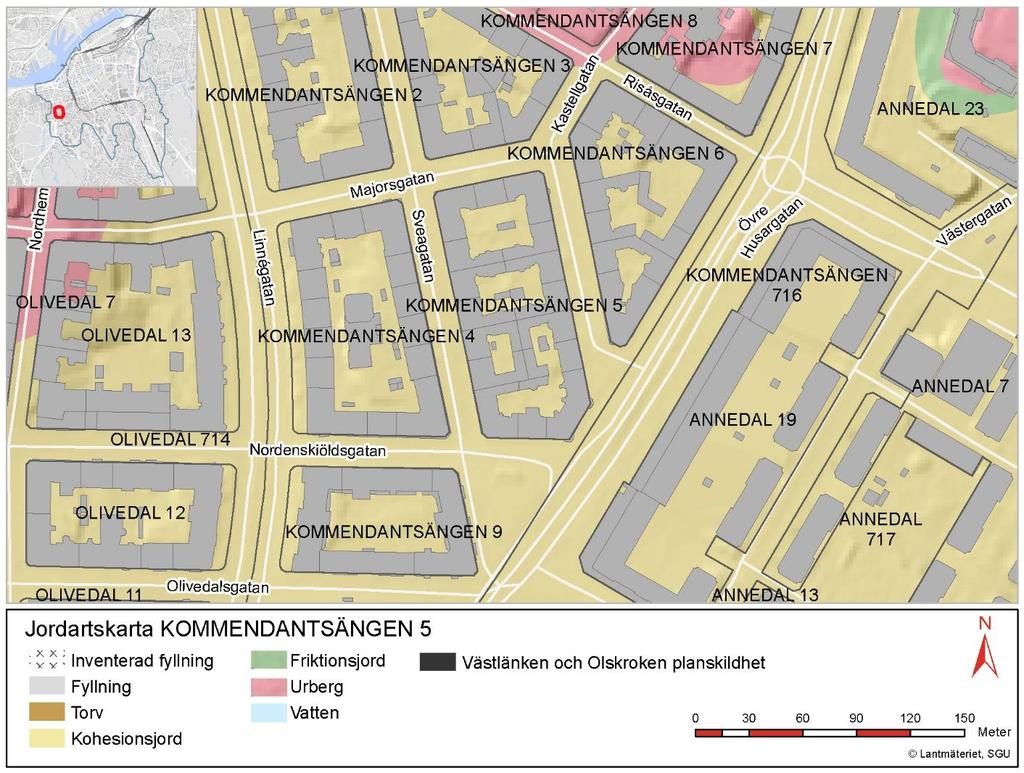

4 Kvartersbeskrivning ängen 5, MPU KÄ5_0001, Version_ Figur 1. Jordartskarta ängen 5. 3 Grundvattenförhållanden I friktionsjordlagret under leran finns ett väl sammanhängande undre. Aktiva och inaktiva grundvattenrör visas i Figur 2. Grundvattennivån i det undre magasinet nordost om kvarteret ligger kring +12,2 med fluktuationer inom ±0,4 m. Grundvattnets generella strömningsriktning i undre magasin är mot norr, på var sida om Skansberget, som ligger norr om kvarteret. Söder och sydost om kvarteret ligger grundvattennivåerna i det undre magasinet högre. Söder om kvarteret ligger grundvattennivån kring +13,4 med fluktuationer inom ±0,6 m. Vid ett enstaka mättillfälle har nivåer kring +16 uppmätts där. I området finns det anläggningar som kan påverka grundvattennivåerna. I fyllnadsmaterialet ovan lera kan övre finnas. Mätningar av grundvattennivåer i övre inom kvarteret pågick under och 1990-talet. Under denna tidsperiod varierade grundvattennivån kring +14,5. Nordost om kvarteret varierar rådande grundvattennivå i övre magasin sedan år 2015 kring +14,4 med fluktuationer inom ±0,2 m. 4 (8)

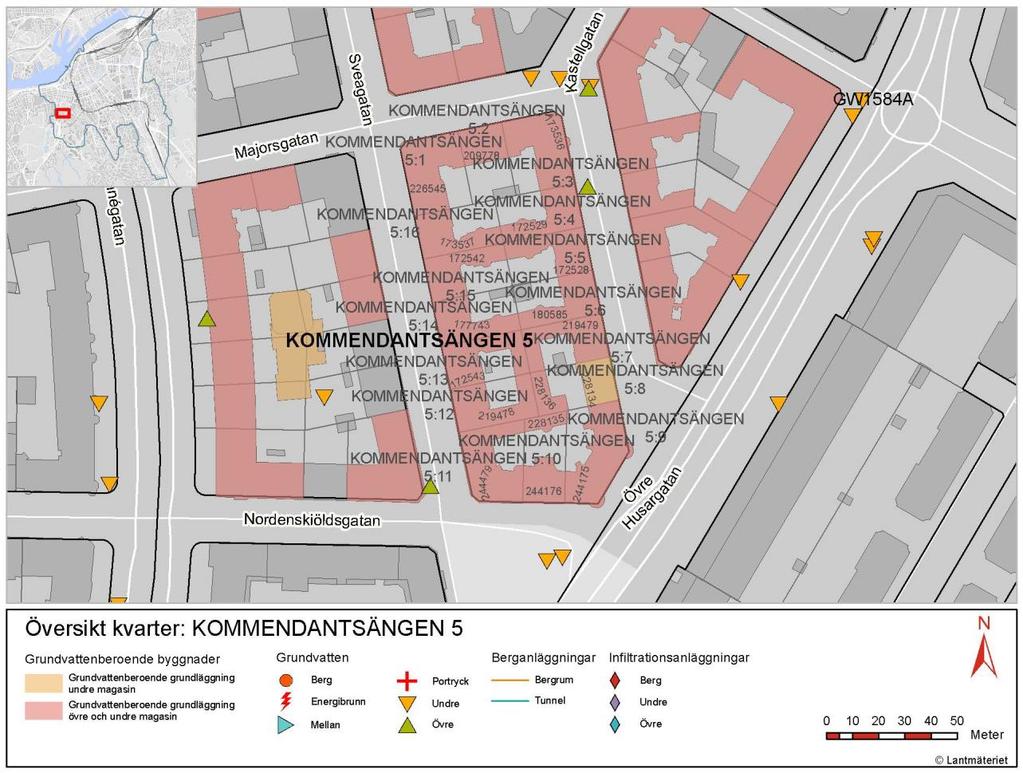

5 Kvartersbeskrivning ängen 5, MPU KÄ5_0001, Version_ 4 Grundläggning Kvarteret ängen 5 består av 16 fastigheter med sammanlagt 18 inventerade byggnader. 15 av fastigheterna i ängen 5 har byggnader med grundvattenberoende grundläggning. Detta beskrivs i Tabell 1 samt illustreras i Figur 2. Inom kvarteret finns också servisledningar och mindre komplementbyggnader som kan vara känsliga för grundvattennivåsänkningar i undre magasin. Figur 2. ängen 5, där grundvattenberoende byggnader visas i rött och orange. En konservativ bedömning medför att byggnader som beskrivs som delvis grundförstärkta är klassade som känsliga för grundvattennivåsänkning i både övre och undre magasin. I Tabell 1 anges samtliga byggnaders grundläggning. Tabell 1. Grundläggningsuppgifter och grundvattenberoende för samtliga byggnader inom kvarteret ängen 5. Fastighet Byggnadsnummer Grundläggningsuppgift Grundvattenberoende ängen 5:1 ängen 5:2 ängen 5:3 ängen 5:4 ängen 5: Grundlagd på träpålar Grundlagd på träpålar Grundlagd på träpålar, delvis grundförstärkt med stål- eller betongpålar Grundlagd på träpålar Grundlagd på träpålar 5 (8)

6 Kvartersbeskrivning ängen 5, MPU KÄ5_0001, Version_ ängen 5:6 ängen 5:7 ängen 5:8 ängen 5:8 ängen 5:9 ängen 5:10 ängen 5:10 ängen 5:11 ängen 5:12 ängen 5:13 ängen 5:14 ängen 5:15 ängen 5: Grundlagd på träpålar Grundlagd på träpålar Grundlagd på kohesions-/friktionspålar av betong och/eller stål Grundlagd på kohesions-/friktionspålar av betong och/eller stål Grundlagd på träpålar med rustbädd Grundlagd på träpålar med rustbädd Grundlagd på träpålar med rustbädd Grundlagd på träpålar med rustbädd, delvis grundförstärkt Grundlagd på träpålar Grundlagd på träpålar, delvis grundförstärkt med stål- eller betongpålar Grundlagd på träpålar Grundlagd på träpålar Grundlagd på träpålar Ej grundvattenberoende Ej grundvattenberoende 5 Sättningar Manuella sättningsmätningar på byggnaderna i kvarteret ängen 5 har pågått under åren 1974 till De manuella mätningarna visar att sättningar pågår inom kvarteret med sättningshastigheter som varierar mellan cirka 0-5 mm/år. Sättningshastigheten är som störst i kvarterets nordöstra och sydvästra delar. De totala sättningarna under perioden varierar mellan cirka mm. Satellitsättningsmätningar för byggnader och för mark inom kvarteret har utförts sedan februari Satellitsättningsmätningarna för byggnader är mindre än de manuella sättningsmätningarna och varierar mellan cirka 0-3 mm/år. Högst sättningshastigheter observeras i östra och sydvästra kvartersdelarna. Även satellitsättningsmätningar för marken inom kvarteret varierar mellan cirka 0-3 mm/år, med största sättningar i östra delen. 6 Åtgärdsnivåer för grundvatten 6.1 Åtgärdsnivåer låga grundvattennivåer En grundvattennivåsänkning i undre magasin kan medföra risk för uppkomst av sättningar. För att skydda känsliga objekt i kvarteret har åtgärdsnivåer tagits fram. Åtgärdsnivå 1 uppmärksammar låga grundvattennivåer i et och vid avvikelse ska utredning av orsaken till de låga nivåerna genomföras omgående. Åtgärdsnivå 2 uppmärksammar att det kan förekomma risk för skador om nivån underskrids. Vid avvikelse från åtgärdsnivå 2 ska åtgärder vidtas omgående. 6 (8)

7 Kvartersbeskrivning ängen 5, MPU KÄ5_0001, Version_ Åtgärdsnivåer för undre är framtagna med hjälp av en statistisk modell över grundvattnets nivåfluktuationer i undre magasin. I Tabell 2 anges åtgärdsnivåer för det grundvattenrör i undre magasin som uppmärksammar eventuella förändringar av grundvattennivån för kvarteret ängen 5. Valt åtgärdsnivårör ligger ej i kvarteret utan närmare Västlänkens planerade anläggning. Åtgärdsnivåröret har en lång mätserie och fångar upp en eventuell hydraulisk påverkan från anläggningen i god tid. Grundvattenrörets läge visas i Figur 2. Någon påverkan på ett övre bedöms inte kunna ske, dels beroende på att inget övre magasin har direktkontakt med Västlänkens planerade öppna schakt i jord och dels för att övre och undre avgränsas från varandra av ett cirka m mäktigt lerlager. Det finns därför ingen risk för att grundvattennivån i övre magasin påverkas av planerad vattenverksamhet längs Västlänken och några åtgärdsnivåer för det övre magasinet behövs inte. Tabell 2. Åtgärdsnivåer låga grundvattennivåer för kvarteret ängen 5. Grundvattenrör Magasin Åtgärdsnivå 1 Åtgärdsnivå 2 GW1584A Undre +11,26 +11, Åtgärdsnivåer höga grundvattennivåer Eftersom det inte finns någon kontakt mellan övre och undre magasin finns det ingen risk för att grundvattennivån i det övre magasinet påverkas av planerad vattenverksamhet längs Västlänken. Några åtgärdsnivåer för höga nivåer behövs därför inte. 7 Kvarterets kulturklassning Endast grundvattenkänsliga byggnader är inventerade med avseende på kulturskydd enligt lagstiftningen. Kvarteret har kulturskyddade byggnader på fastigheterna ängen 5:1, ängen 5:2, ängen 5:9, ängen 5:10 och ängen 5:11. Med kulturskyddade byggnader menas kulturhistoriskt värdefulla byggnader enligt 8 kap. Plan- och Bygglagen (PBL), och 3 kap. 6 Miljöbalken. Det kan krävas tillstånd eller bygglov för fysiska ingrepp (exempelvis installation av dubbar, stödåtgärder eller annat) på kulturskyddade byggnader varför tillsynsmyndigheten behöver kontaktas innan åtgärderna genomförs. Byggnader skyddade genom 8 kap PBL är i detaljplan skyddade med en Q- eller q-märkning vilket innebär att förvanskning (13 ), underhåll (14 ) och ändringar (17 ) ska utföras varsamt. Detta innebär att det kan krävas bygglov för åtgärder på dessa byggnader. Kommunen behöver kontaktas och eventuell ansökan om bygglov hanteras av kommunen. Riksintresse för kulturmiljö enligt 6 miljöbalken innebär inte att varje byggnad eller anläggning inom riksintresset är skyddad eller kräver tillstånd före ingrepp och förändringar sker inom byggnader eller anläggningar. Riksintresset innebär istället att den fysiska miljön inom riksintresset har betydelse från allmän synpunkt på grund av dess kulturvärden och att detta värde så långt som möjligt ska skyddas mot åtgärder som påtagligt kan skada kulturmiljön. Vid osäkerheter om kulturmiljövärdet påverkas kan länsstyrelsen rådfrågas. 7 (8)
