1 Ansökan om vattenverksamhet enligt 11 kap Miljöbalken Gryaabs Transporttunnlar Göteborgs stad, Västra Götalands län PM Kulturhistoriskt värdefull bebyggelse

2 Dokumenttitel: PM Kulturhistoriskt värdefull bebyggelse Skapat av: Hanna Hjalmarsson, EnviroPlanning AB Dokumentdatum: Dokumenttyp: PM Ärendenummer: TRV 2015/34192 Version: 1.0 Utgivare: Trafikverket Kontaktperson: Andreas Gustafsson, Trafikverket Uppdragsansvarig: Charlotte Lindström, EnviroPlanning AB Postadress: Trafikverket, Göteborg Telefon:

3 Innehåll 1 Inledning Syfte och bakgrund Arbetsmetod 4 2 Kulturhistoriskt värdefull bebyggelse med risk för grundvattenpåverkan Sannegården 7: Sannegården 7: Sannegården 7: Sannegården 7: Sannegården 7: Sannegården 28: Sannegården 28: Sannegården 28: Referenser 17 3

4 1 Inledning 1.1 Syfte och bakgrund Detta PM utgör underlag till ansökan om vattenverksamhet för projekt Hamnbanan och projekt Gryaabs transporttunnlar. Trafikverkets projekt Hamnbanan kommer på sträckan Eriksberg-Pölsebo att byggas som ett nytt dubbelspår, vilket till stor del kommer att anläggas under mark, dels i bergtunnlar och dels i betongtunnlar eller betongtråg genom områden i jord. I läget för Hamnbanans tunnlar har Gryaab idag två transporttunnlar. När Hamnbanan byggs kommer transporttunnlarnas funktion att upphöra, vilket innebär att de måste ersättas med nya bergtunnlar. Trafikverket projekterar och bygger därför ersättningstunnlarna. Hamnbanan och Gryaabs transporttunnlar går in som två skilda ansökningar till Mark och Miljödomstolen, men projektens påverkansområden sammanfaller till stor del, varför följande handling är gemensam för de båda projekten. Som ett led i framtagandet av ansökan om tillstånd om vattenverksamhet har en utredning utförts med syfte att identifiera kulturhistoriskt värdefull bebyggelse som riskerar att påverkas av en förändrad grundvattennivå. Resultatet från utredningen redovisas i detta PM. 1.2 Arbetsmetod Utredningen har utgått från projektens hydrauliska påverkansområden, det vill säga de områden inom vilka det kan uppstå en grundvattenpåverkan med anledning av anläggandet av projektens tunnlar. Kulturhistoriskt värdefull bebyggelse med grundvattenkänslig grundläggning inom områdena har därefter identifierats. Följande lagskydd har tagits hänsyn till: Byggnader som är av Riksintresse för kulturmiljövården, 3 kap. MB Kyrkliga kulturminnen och enskilda byggnadsminnen, 3 och 4 kap. KML Statliga byggnadsminnen, Förordning om statliga byggnadsminnen Byggnader med kulturhistoriskt värde som skyddas genom 8 kap. PBL, d.v.s. byggnader som ingår i Göteborgs kommunala bevarandeprogram eller som har försetts med förvanskningsförbud (q) i detaljplan. För det aktuella området har enbart skydd enligt 8 kap. PBL visat sig vara aktuellt. Vid bedömningen av den kulturhistoriska bebyggelsens känslighet för grundvattenpåverkan har utgångspunkten varit PM Inventering av befintliga byggnader ( ) och PM Inventering av befintliga byggnader del 2 ( ) som redovisar grundvattenkänslig bebyggelse inom projekt Hamnbanans påverkansområde. De kulturhistoriskt värdefulla byggnaderna har inventerats och dokumenterats i fält och redovisas nedan med fastighetsförteckning, foto, sektionsritning, nybyggnadsritning, byggnadsår, grundläggningstyp och gällande lagskydd. 4

5 2 Kulturhistoriskt värdefull bebyggelse med risk för grundvattenpåverkan Figur 1. Kulturhistoriskt skyddade miljöer och byggnader inom projektens påverkansområden. 5

6 Figur 2. Identifierad kulturhistoriskt värdefull bebyggelse med risk för grundvattenpåverkan. 6

7 2.1 Sannegården 7:5 Figur 3. Sannegården 7:5 mot norr. Figur 4. Sannegården 7:5. Tillbyggnaden från Figur 5. Plan över huvudbyggnaden. Figur 6. Nybyggnadsritning från Fasad mot söder. Byggnadsår: Huvudbyggnaden är uppförd Tillbyggdes Grundläggning: Huvudbyggnaden är grundlagd på alvelinpålar till berg. Tillbyggnaden är grundlagd på pålar. Lagskydd: Ingår i Göteborgs kommunala bevarandeprogram och skyddas enligt 8 kap. PBL. 7

8 2.2 Sannegården 7:6 Figur 7. Sannegården 7:6 mot söder. Figur 8. Sannegården 7:6 mot norr. Figur 10. Sektion. Figur 9. Fasadritning från Ursprunglig byggnad till vänster och tillbyggnaden från 1926 till höger. Byggnadsår: Tillbyggd Senare även kompletterad med en utbyggd vindsvåning. Grundläggning: Grundlagd på plintar. Lagskydd: Ingår i Göteborgs kommunala bevarandeprogram och skyddas enligt 8 kap. PBL. Försedd med förvanskningsförbud (q) i detaljplan. 8

9 2.3 Sannegården 7:7 Figur 11. Sannegården 7:7 mot söder. Figur 12. Sannegården 7:7 mot väster. Figur 13. Sektion. Figur 14. Nybyggnadsritning från Fasad mot väster. Byggnadsår: Grundläggning: Bristfälliga handlingar. Troligen grundlagd på berg. Lagskydd: Ingår i Göteborgs kommunala bevarandeprogram och skyddas enligt 8 kap. PBL. Försedd med förvanskningsförbud (q) i detaljplan. 9

10 2.4 Sannegården 7:8 Figur 15. Sannegården 7:8 mot söder. Figur 16. Sannegården 7:8 mot öster. Figur 17. Sektion. Figur 18. Nybyggnadsritning från Fasad mot öster. Byggnadsår: Grundläggning: Bristande handlingar. Troligen grundlagd på berg. Lagskydd: Ingår i Göteborgs kommunala bevarandeprogram och skyddas enligt 8 kap. PBL. Försedd med förvanskningsförbud (q) i detaljplan. 10

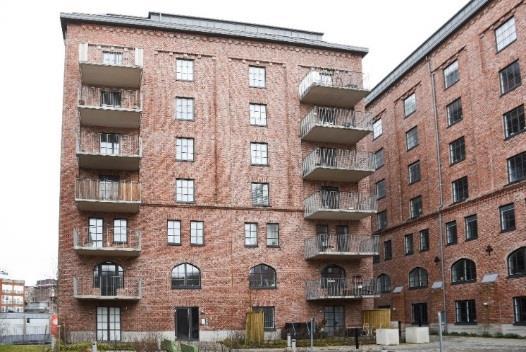

11 2.5 Sannegården 7:10 Figur 19. Norra byggnaden på fastigheten Sannegården 7:10. Figur 20. Södra byggnaden på fastigheten Sannegården 7:10. Figur 21. Sektion från Norra byggnaden till vänster och södra byggnaden till höger. 11

12 Figur 22. Nybyggnadsritning för den södra byggnaden från Fasad mot söder. Byggnadsår: Den södra byggnaden uppfördes 1914 och har därefter byggts till 1923, 1931 och Byggnaden nedmonterades och återuppfördes vid en ombyggnad till bostäder Nybyggnadsritningar saknas för den norra byggnaden men den uppfördes troligen mellan Grundläggning: Byggnaderna är delvis grundlagda direkt på berg och delvis pålade. Lagskydd: Ingår i Göteborgs kommunala bevarandeprogram och skyddas enligt 8 kap. PBL. Försedda med förvanskningsförbud (q) i detaljplan. 12

13 2.6 Sannegården 28:23 Figur 23. Sannegården 28:23 (1). Figur 24. Sannegården 28:23 (2). Figur 25. Sektion över Sannegården 28:23 (1). Figur 26. Nybyggnadsritning från 1920 för Sannegården 28:23 (1). Fasad mot söder. 13

14 Figur 27. Sektion över Sannegården 28:23 (2). Byggnadsår: Sannegården 28:23 (1) är byggd Byggdes om till utställningshall Sannegården 28:23 (2) är uppförd 1962 och därefter om- och tillbyggd till hotell och kontor Grundläggning: Sannegården 28:23 (1) är i huvudsak pålgrundlagd. Vissa tillbyggnader kan vara plattgrundlagda. Ritningar på grundläggningen saknas för Sannegården 28:23 (2). Byggnaden är troligen pålgrundlagd. Lagskydd: Ingår i Göteborgs kommunala bevarandeprogram och skyddas enligt 8 kap. PBL. Försedda med förvanskningsförbud (q) i detaljplan. 14

15 2.7 Sannegården 28:5 Figur 28. Sannegården 28:5 mot sydöst. Figur 29. Sannegården 28:5 mot sydväst. Figur 30. Sektion. Byggnadsår: Tillbyggd 1929 och Flyttad till platsen Grundläggning: Byggnaden är pålgrundlagd. Lagskydd: Ingår i Göteborgs kommunala bevarandeprogram och skyddas enligt 8 kap. PBL. 15

16 2.8 Sannegården 28:6 Figur 31. Sannegården 28:6. Figur 32. Sektion. Figur 33. Nybyggnadsritning från Fasad mot söder. Byggnadsår: Grundläggning: Uppgift saknas. Lagskydd: Ingår i Göteborgs kommunala bevarandeprogram och skyddas enligt 8 kap. PBL. 16

17 3 Referenser Bygglovshandlingar, Göteborgs stadsbyggnadskontors arkiv. Detaljplaner, Göteborgs stadsbyggnadskontors arkiv. Länsstyrelsernas GIS-tjänster med uppgifter om riksintressen, statliga byggnadsminnen, enskilda byggnadsminnen och kyrkliga kulturminnen. Lönnroth, Gudrun (1999) Kulturhistoriskt värdefull bebyggelse i Göteborg - ett program för bevarande, del I, Red, Göteborgs Stadsbyggnadskontor, ISBN Trafikverket (2015) Hamnbanan Göteborg, dubbelspår Eriksberg Skandiahamnen, PM Inventering av befintliga byggnader, daterad Trafikverket (2015) Hamnbanan Göteborg, dubbelspår Eriksberg Skandiahamnen, PM Inventering av befintliga byggnader del 2, daterad
