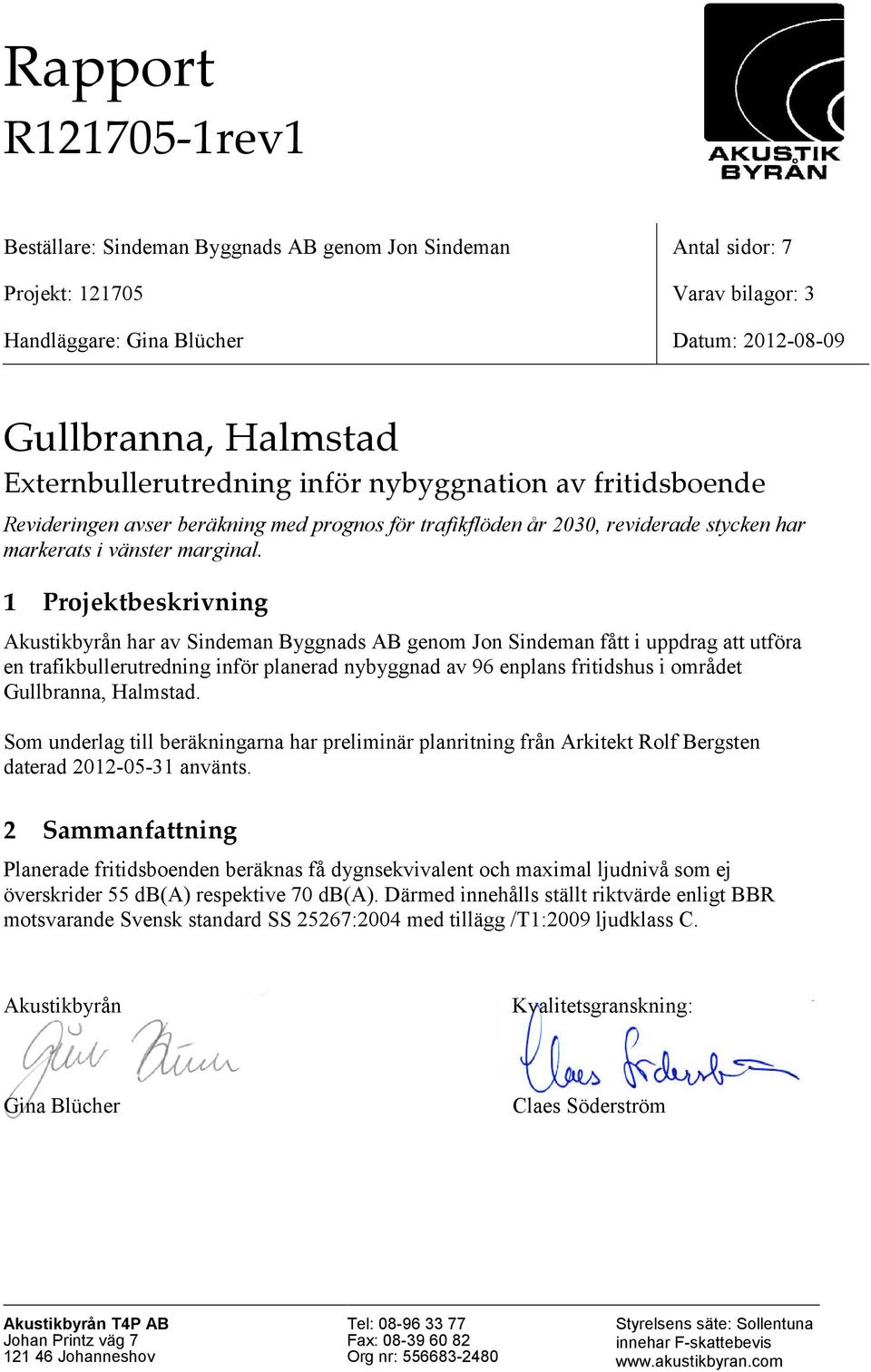

1 Rapport R rev1 Beställare: Sindeman Byggnads AB genom Jon Sindeman Antal sidor: 7 Projekt: Varav bilagor: 3 Handläggare: Gina Blücher Datum: , Halmstad Externbullerutredning inför nybyggnation av fritidsboende Revideringen avser beräkning med prognos för trafikflöden år 2030, reviderade stycken har markerats i vänster marginal. 1 Projektbeskrivning Akustikbyrån har av Sindeman Byggnads AB genom Jon Sindeman fått i uppdrag att utföra en trafikbullerutredning inför planerad nybyggnad av 96 enplans fritidshus i området, Halmstad. Som underlag till beräkningarna har preliminär planritning från Arkitekt Rolf Bergsten daterad använts. 2 Sammanfattning Planerade fritidsboenden beräknas få dygnsekvivalent och maximal ljudnivå som ej överskrider 55 db(a) respektive 70 db(a). Därmed innehålls ställt riktvärde enligt BBR motsvarande Svensk standard SS 25267:2004 med tillägg /T1:2009 ljudklass C. Akustikbyrån Kvalitetsgranskning: Gina Blücher Claes Söderström Akustikbyrån T4P AB Fax: Org nr: Styrelsens säte: Sollentuna innehar F-skattebevis

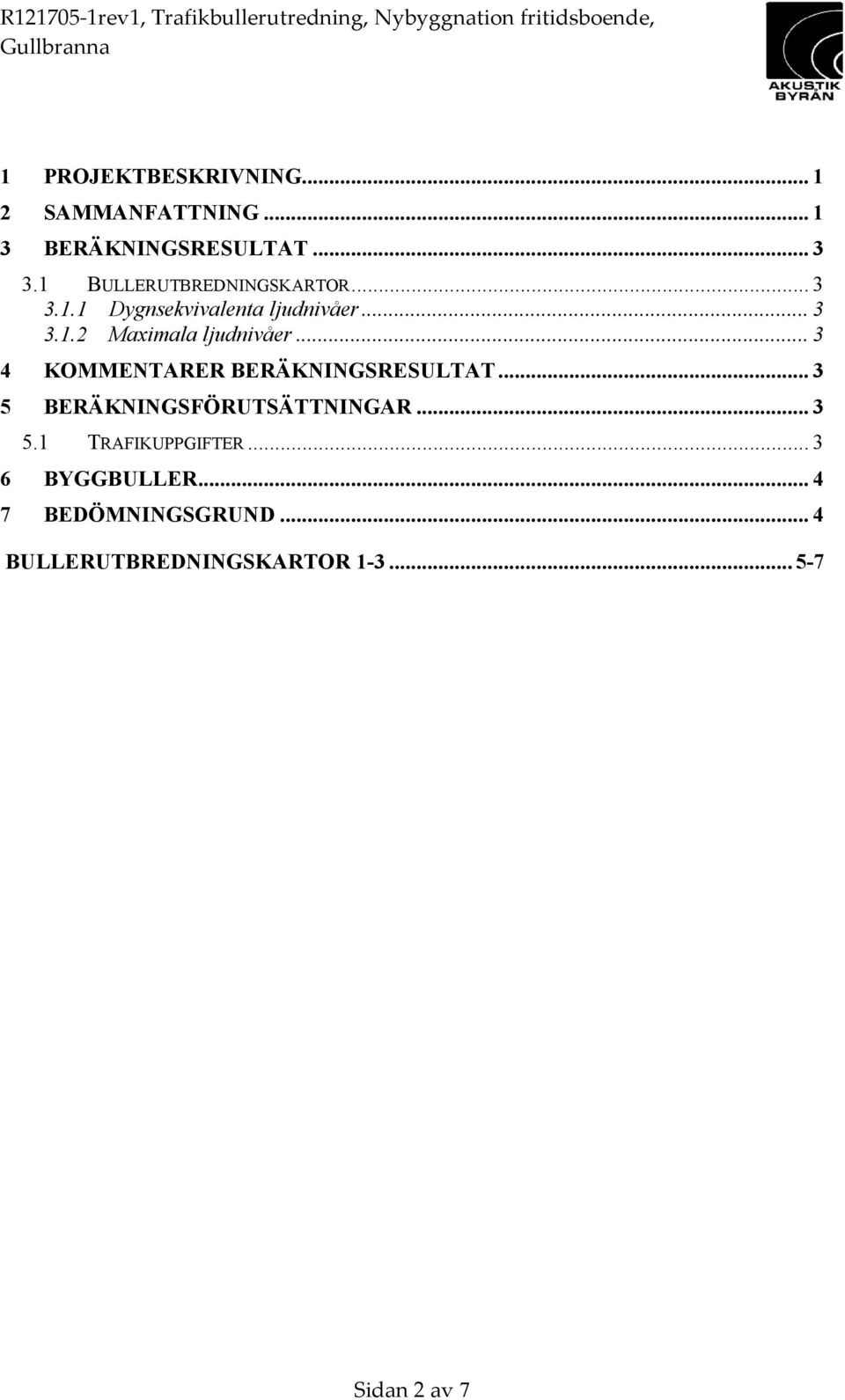

2 R rev1, Trafikbullerutredning, Nybyggnation fritidsboende, 1 PROJEKTBESKRIVNING SAMMANFATTNING BERÄKNINGSRESULTAT BULLERUTBREDNINGSKARTOR Dygnsekvivalenta ljudnivåer Maximala ljudnivåer KOMMENTARER BERÄKNINGSRESULTAT BERÄKNINGSFÖRUTSÄTTNINGAR TRAFIKUPPGIFTER BYGGBULLER BEDÖMNINGSGRUND... 4 BULLERUTBREDNINGSKARTOR Sidan 2 av 7

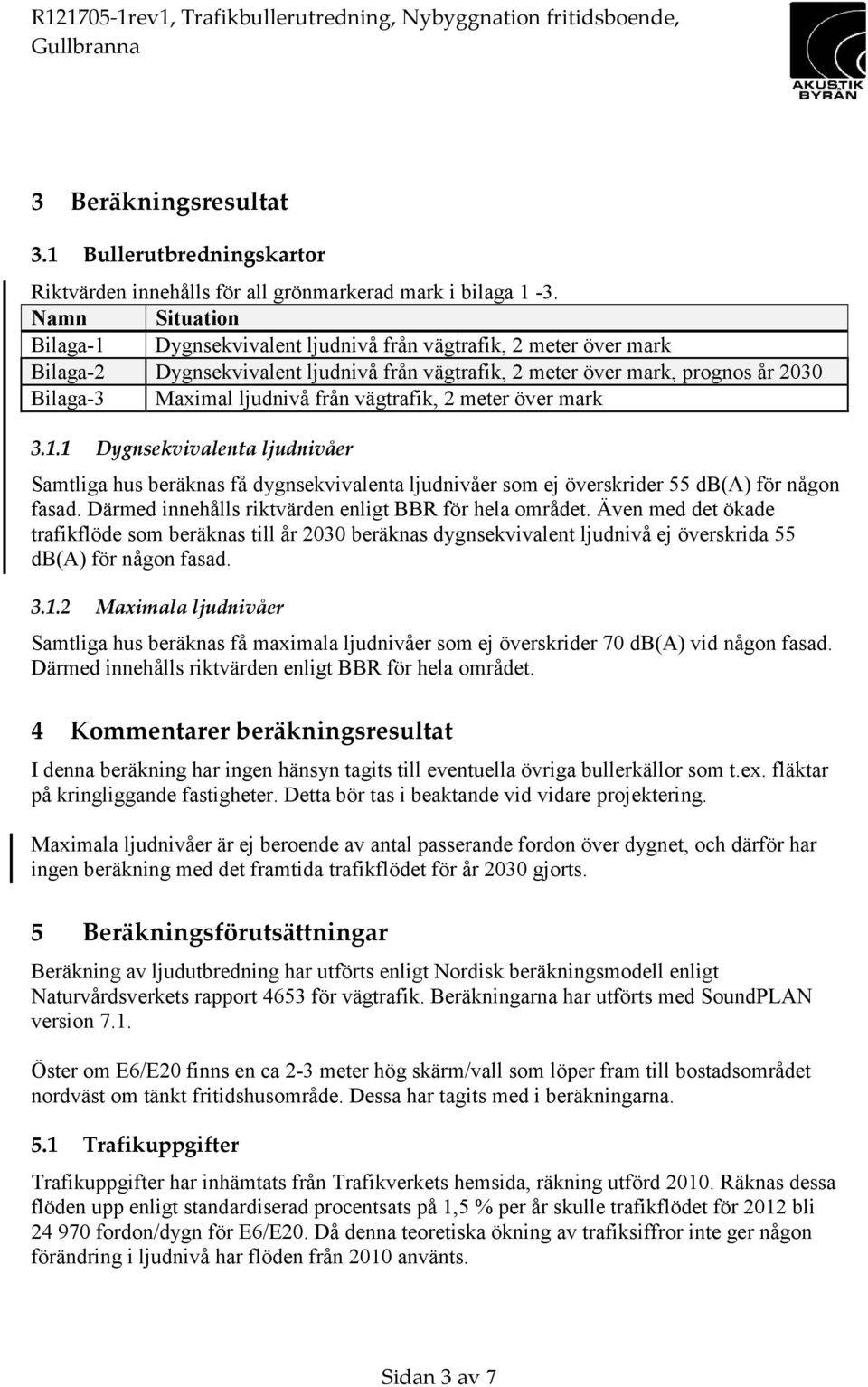

3 R rev1, Trafikbullerutredning, Nybyggnation fritidsboende, 3 Beräkningsresultat 3.1 Bullerutbredningskartor Riktvärden innehålls för all grönmarkerad mark i bilaga 1-3. Namn Situation Bilaga-1 Dygnsekvivalent ljudnivå från vägtrafik, 2 meter över mark Bilaga-2 Dygnsekvivalent ljudnivå från vägtrafik, 2 meter över mark, prognos år 2030 Bilaga-3 Maximal ljudnivå från vägtrafik, 2 meter över mark Dygnsekvivalenta ljudnivåer Samtliga hus beräknas få dygnsekvivalenta ljudnivåer som ej överskrider 55 db(a) för någon fasad. Därmed innehålls riktvärden enligt BBR för hela området. Även med det ökade trafikflöde som beräknas till år 2030 beräknas dygnsekvivalent ljudnivå ej överskrida 55 db(a) för någon fasad Maximala ljudnivåer Samtliga hus beräknas få maximala ljudnivåer som ej överskrider 70 db(a) vid någon fasad. Därmed innehålls riktvärden enligt BBR för hela området. 4 Kommentarer beräkningsresultat I denna beräkning har ingen hänsyn tagits till eventuella övriga bullerkällor som t.ex. fläktar på kringliggande fastigheter. Detta bör tas i beaktande vid vidare projektering. Maximala ljudnivåer är ej beroende av antal passerande fordon över dygnet, och därför har ingen beräkning med det framtida trafikflödet för år 2030 gjorts. 5 Beräkningsförutsättningar Beräkning av ljudutbredning har utförts enligt Nordisk beräkningsmodell enligt Naturvårdsverkets rapport 4653 för vägtrafik. Beräkningarna har utförts med SoundPLAN version 7.1. Öster om E6/E20 finns en ca 2-3 meter hög skärm/vall som löper fram till bostadsområdet nordväst om tänkt fritidshusområde. Dessa har tagits med i beräkningarna. 5.1 Trafikuppgifter Trafikuppgifter har inhämtats från Trafikverkets hemsida, räkning utförd Räknas dessa flöden upp enligt standardiserad procentsats på 1,5 % per år skulle trafikflödet för 2012 bli fordon/dygn för E6/E20. Då denna teoretiska ökning av trafiksiffror inte ger någon förändring i ljudnivå har flöden från 2010 använts. Sidan 3 av 7

4 R rev1, Trafikbullerutredning, Nybyggnation fritidsboende, Räknas trafikflödet upp med procentsatsen 1,5 % per år till år 2030 uppgår antalet till fordon. Väg Antal fordon [årsmedeldygn] Andel tunga fordon [%] Skyltad hastighet [km/h] E6/E / ) ) 1) 2) Antalet fordon enligt prognos för år 2030 Hastigheten för tung trafik är satt till 90 km/h. 6 Byggbuller En byggbullerbeskrivning bör tas fram där förväntade störningar till omkringliggande fastigheter beskrivs och presenteras för boende i närliggande bostäder. Förväntas överskridanden av ställda riktvärden skall en skrift ställas till boende där omfattning av byggnadsarbeten och tidsrymd framgår. Enligt Naturvårdsverkets allmänna råd om buller från byggplatser NFS 2004:15 gäller nivåer från nedanstående tabell. Område Helgfri måndag-fredag Lördag, söndag och helgdag Samtliga dagar Bostäder för permanent boende och fritidshus Utomhus (vid fasad) Inomhus bostadsrum Dag Kväll Dag Kväll Natt L AFmax 60 db(a) 50 db(a) 50 db(a) 45 db(a) 45 db(a) 70 db(a) 45 db(a) 35 db(a) 35 db(a) 30 db(a) 30 db(a) 45 db(a) 7 Bedömningsgrund För projektet gäller: Boverkets Byggregler BBR, med hänvisning till krav på ljudmiljö enligt ljudklass C, SS 25267:2004 med tillägg /T1:2009. För industri- och fläktbuller utomhus används Naturvårdsverkets råd och riktlinjer, RR 1978:5 rev NFS 2004:15, Naturvårdsverkets allmänna råd om buller från byggplatser. Sidan 4 av 7

5 Akustikbyrån T4P AB Dygnsekvivalent ljudnivå från vägtrafik Leq db(a) 2 m över mark <= < <= < <= < <= < <= < <= < 1:13, 1:15 & 1:17 Område: Beställare: Sindeman Bygg E6/E20 Skala 1: m Projektnummer: Dokument: Bilaga 1 Beräknad: GB Datum: Granskad: JH

6 Akustikbyrån T4P AB Dygnsekvivalent ljudnivå från vägtrafik Leq db(a) med trafikflöden enligt prognos för år m över mark <= < <= < <= < <= < <= < <= < 1:13, 1:15 & 1:17 Område: Beställare: Sindeman Bygg E6/E20 Skala 1: m Projektnummer: Dokument: Bilaga 2 Beräknad: GB Datum: Granskad: CS

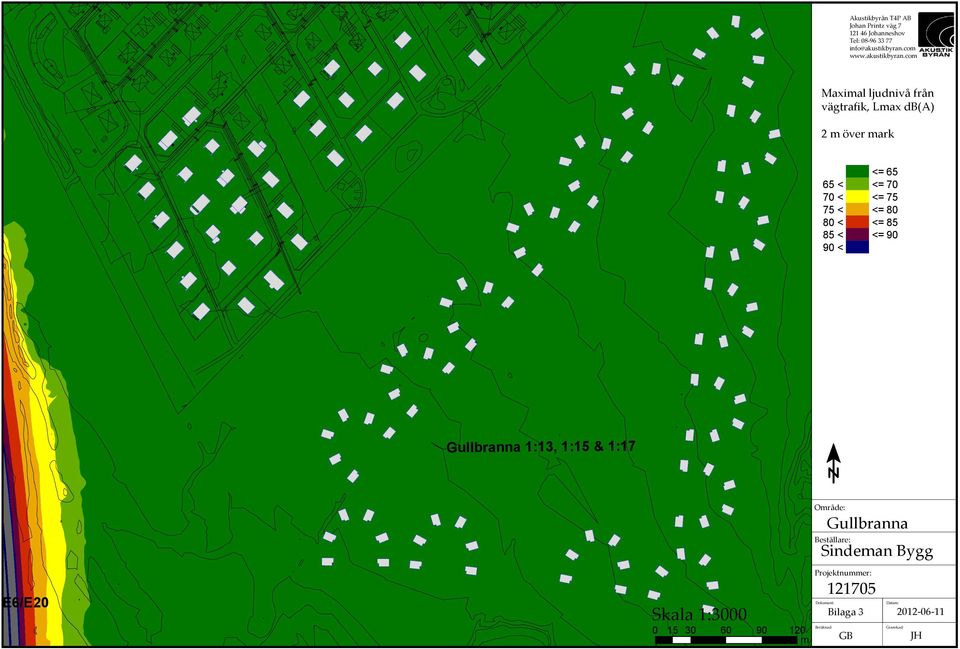

7 Akustikbyrån T4P AB Maximal ljudnivå från vägtrafik, Lmax db(a) 2 m över mark <= < <= < <= < <= < <= < <= < 1:13, 1:15 & 1:17 Område: Beställare: Sindeman Bygg E6/E20 Skala 1: m Projektnummer: Dokument: Bilaga 3 Beräknad: GB Datum: Granskad: JH
