1 Bosch Video Client sv Användarhandbok

2

3 Bosch Video Client Innehållsförteckning sv 3 Innehållsförteckning 1 Inledning Systemkrav Programvaruinstallation Konventioner som används i programmet 6 2 Start och konfiguration Systemöversikt Ett program för direktvisning och uppspelning Configuration Manager Start Konfigurationsguiden Configuration Manager Video Client Installera licenser Spara konfigurationen Hur du loggar in 14 3 Översikt i livefönstret Grundläggande översikt Verktygsfältsikoner Uppspelning Göra användarinställningar Sekvensvyer Välja snabbvisningslägen Textvisaren Skärmdelsfönstervisning Maximera videovisningen Ljud Volymkontroll Konfiguration Logga ut Hjälp Favoritvyer och videoenhetslistrutor Favoritvyrutan Videoenhetslistruta Enhetsikoner Relä- och kontaktrutan Utgångsreläer Ingångskontakter Skärmdelar Snabbmeny för skärmdel Textvisaren Exportera text Rensa och stänga textvisaren Statusflikar Loggbok 27 Bosch Security Systems Användarhandbok F.01U v

4 4 sv Innehållsförteckning Bosch Video Client Exportera jobb 27 4 Visa direktbilder Välja favoritvyer Välja vyer Skapa snabbvyer Visningsläge Använda skärmdelarna Ikoner för kamerastatus 29 5 Konfigurera favoritvyer Skapa en vy Skapa en sekvensvy 31 6 Liveinspelning Spela in livevideo på datorns hårddisk 32 7 Spara stillbilder Spela in en stillbild 33 8 Direktuppspelning Visa inspelad video 34 9 Monitorvägg Lägga till kameror och vyer Kontrollera kameror Digital zoom PTZ-kameror Musstyrning Kontrollkonsol Uppspelningsfönster Verktygsfältet för uppspelning Välja en- eller flerskärmsvyer Textvisaren Skärmdelsfönstervisning Maximera videovisningen Ljud Volymkontroll Välja kamerainspelningar Tidslinje Snabbmenykommandon Uppspelningskontroll Använda uppspelningskontrollerna Exportera inspelade videoklipp till en dators hårddisk Ta stillbilder 45 F.01U v Användarhandbok Bosch Security Systems

5 Bosch Video Client Innehållsförteckning sv Sökflikar Spela upp lagrade filer Exporterade videoklipp Arkiverade stillbilder SD-kort för kamera Söka efter händelser Händelsesökningsrutan Ange sökperioden Spårval Händelsefilter Starta sökning Sökresultat IVA-sökning IVA-sökrutan Val av algoritm Starta sökning Sökresultat Söka efter text Rutan för textsökning Ange sökperioden Spårval Textfilter Starta sökning Sökresultat Start från kommandoraden Parametern Sites XML-filstruktur Platsrutan Använda tangentbordet Kortkommandon för standardtangentbord Använda ett Bosch IntuiKey-tangentbord Före installation av IntuiKey-tangentbordet Konfigurera IntuiKey-tangentbordet Använda Intuikey-tangentbordet 59 Bosch Security Systems Användarhandbok F.01U v

6 6 sv Inledning Bosch Video Client 1 Inledning 1.1 Systemkrav Bosch Video Client är ett persondatorprogram för direktvisning, kontroll, sökning och uppspelning för valfri kamera som är ansluten till nätverket. De fjärrkontrollerade funktionerna innefattar panorering, lutning och zoomning (inklusive fullständig AutoDome-kontroll). Onlinestatusen för alla anslutna enheter visas, och du kan använda Configuration Manager för att installera en enhet eller konfigurera systemet. Med verktyget Kriminalteknisk sökning, som ingår i Bosch Video Client, får du kraftfulla funktioner för att söka efter IVA-händelser (Intelligent videoanalys) i inspelat material. Plattform: En dator med Windows XP SP3, Windows Vista SP2 eller Windows 7. Rekommenderade krav på datorn är: Processor: Intel Pentium DualCore, 3,0 GHz eller motsvarande RAM-minne: 2048 MB Ledigt hårddiskutrymme: 10 GB Grafikkort: NVIDIA GeForce 8600 eller bättre Grafikminne: 256 MB Nätverksgränssnitt: 100/1000-BaseT 1.2 Programvaruinstallation 1. Sätt in skivan med produkten i datorns optiska enhet. Installationsprogrammet bör starta automatiskt. 2. Om installationen inte startar automatiskt letar du upp filen BVC_installer.exe på skivan och dubbelklickar på den. 3. Följ anvisningarna på skärmen för hur du fullgör installationen. Obs! Uppdaterade programversioner släpps med jämna mellanrum. Hämta den senaste versionen på Bosch Security Systems webbplats. Loggar support för VRM Om du vill integrera VRM-loggar i Bosch Video Client-loggboken gör du följande: 1. Kopiera VrmLogMonitor.exe och VrmLogService.exe från Bosch Video Clients installationsmapp (standard C:\Program Files\Bosch\Video Client) till en mapp på datorn som kör VRM. 2. Öppna ett kommandoskal på VRM-datorn (kör som administratör!) 3. Gå till mappen som innehåller VrmLogMonitor.exe och VrmLogService.exe 4. Installera tjänsten genom att skriva: VrmLogService.exe -i 5. Starta tjänsten genom att skriva: VrmLogService.exe -s loggövervakningstjänsten rapporterar nu alla aktuella VRM-loggar till alla anslutna Bosch Video Clients (startar 15 minuter i förfluten tid). Tjänsten startas nu automatiskt varje gång systemet startas. Om du vill avsluta tjänsten skriver du: VrmLogService.exe -k Om du vill ta bort tjänsten helt skriver du: VrmLogService.exe -u 1.3 Konventioner som används i programmet Tolka ikonernas färger Avaktiverade funktioner är nedtonade. Aktiva val är gula i livefönstret och ljusblå i uppspelningsfönstret. F.01U v Användarhandbok Bosch Security Systems

7 Bosch Video Client Inledning sv 7 Kalenderfönster Kalenderfönstret visas när du klickar på kalenderikonen i fönster där ett datum behöver fyllas i. Klicka på pilknapparna när du vill ändra månad. Klicka på ett datum när du vill återgå till datumfältet med det valda värdet ifyllt. Tryck på Esc på tangentbordet för att lämna fönstret utan att ändra datum. Listor I listor klickar du på en kolumnrubrik om du vill sortera listan efter den kolumnen. Klicka ytterligare en gång om du vill sortera listan i omvänd ordning. Använd rullningslisterna när du vill bläddra genom långa listor. Utvidga/komprimera listor I enhetsträdet eller favoritrutorna visas ett + eller ett - bredvid ikonerna i trädstrukturen. Klicka på + om du vill expandera listan, och klicka på - om du vill komprimera listan. Val av flera objekt Om du vill välja flera objekt markerar du ett enskilt objekt och håller sedan CTRL-tangenten nedtryckt samtidigt som du klickar på andra objekt som du vill välja. Bosch Security Systems Användarhandbok F.01U v

8 8 sv Start och konfiguration Bosch Video Client 2 Start och konfiguration 2.1 Systemöversikt Bosch Video Client består av följande komponenter: Ett program för direktvisning och uppspelning Configuration Manager Ett program för direktvisning och uppspelning Detta program har två fönster, ett för direktvisning och kamerastyrning samt ett för uppspelning av inspelningar och export Configuration Manager Programmet Configuration Manager kan öppnas via en ikon i programmet för direktvisning och uppspelning. I Configuration Manager kan användaren konfigurera systemet och ange konfigurationsinställningar för enheter som stöds. (Du kan aktivera en guide som hjälper till med den inledande konfigurationen av systemet genom att klicka på Konfigurationsguide på menyn Verktyg i Configuration Manager.) 2.2 Start Starta programmet När installationen är slutförd dubbelklickar du på ikonen för Bosch Video Client på skrivbordet för att starta programmet. Du kan också starta programmet via knappen Start och menyn Program (sökväg: Start/Programs/Bosch Video Client/Bosch Video Client). Starta för första gången När programmet startas första gången öppnas en guide som hjälper dig att hitta och konfigurera enheter på nätverket. Följ stegen i guiden för att konfigurera Bosch Video Client för den första användningen. Start från kommandoraden Du kan också starta programmet från kommandoraden med ytterligare parametrar. För mer information, se Sektion 15 Start från kommandoraden, Sidan 53. F.01U v Användarhandbok Bosch Security Systems

9 Bosch Video Client Start och konfiguration sv Konfigurationsguiden I konfigurationsguiden kan du snabbt ange de viktigaste parametrarna i systemet när du installerar det för första gången. De parametrar som visas i guiden är en delmängd av alla de parametrar som kan anges på menyn System/Tillämpningar/Video Client i Configuration Manager. När guiden öppnas leds du genom konfigurationsprocessen i åtta steg. Navigera i guiden genom att klicka på Nästa och Bakåt. 1. Parolalar Ange (och bekräfta) globala lösenord i hela systemet för tre användargrupper (om du inte vill göra det här lämnar du fälten tomma). Lösenorden för användarnivåerna i systemet mappas på systemkomponenterna. När en enhet används gäller exempelvis lösenordet för administrator för åtkomstnivån service, medan lösenordet för operator används för åtkomstnivån user. Behörighetsnivå Configuration Manager BVIP-enhet Högsta administrator service Medelhögt operator user Lägsta live live 2. Kaydedici Välj om du vill spela in lokalt på enheterna (t.ex. till ett SD-kort) eller använda en VRMinspelare. Om du vill spela in på en inspelningsenhet anger du den aktuella IP-adressen, eller väljer adressen till en förkonfigurerad inspelare i listan. 3. Aygıt Seçimi Alla enheter som identifieras i nätverket visas i listan. Om du tror att en enhet saknas klickar du på Güncelle. Alla markerade enheter kommer att konfigureras (tilldelas en IP-adress). Om du inte vill konfigurera en enhet i guiden avmarkerar du kryssrutan för den. Enheter med en grön fyrkant är redan konfigurerade som en VRM-inspelare. Om du avmarkerar en sådan bryts tilldelningen och tillhörande inspelningar tas bort. Det går inte att konfigurera IP-adresser för alla enheter via DHCP. Om det behövs måste du konfigurera sådana enheter manuellt. Bosch Security Systems Användarhandbok F.01U v

10 10 sv Start och konfiguration Bosch Video Client 4. Ağ Välj DHCP kullan om alla enheter har funktioner för DHCP och du vill tilldela IP-adresser automatiskt. Du kan istället ange ett intervall av IP-adresser. Intervallet måste innehålla tillräckligt många adresser för de enheter som ska konfigureras. 5. Tarih ve Saat Ange om datum och tid ska hämtas från inställningarna i datorn eller från en SNTP-server. Återställ vid behov datum och tid i datorn,eller ange IP-adressen till en SNTP-server. 6. Video Kalitesi Använd reglaget till att ange videokvalitet för samtliga enheter. Relevanta inställningar för respektive enhet anges automatiskt. Ange en bandbreddsgräns vid behov. 7. Kayıt Skapa en enhetlig schemaläggare för inspelning för samtliga enheter. Definiera tre inspelningsprofiler (Dag, Natt och Helg) genom att välja ett inspelningsläge (Kontinuerlig, Rörelse eller Av) och ställa in kvalitetsreglaget. Fyll i den veckovisa inspelningskalendern med de här profilerna. Om du inte vill schemalägga några inspelningar måste du välja läget Kapalı för samtliga inspelningsprofiler. 8. Özet En översikt över dina inställningar visas. Om du vill ändra inställningarna klickar du på < Geri för att gå bakåt i guiden. Klicka på Uygula om du vill konfigurera enheterna med de valda inställningarna, eller klicka på İptal om du vill avbryta guiden. F.01U v Användarhandbok Bosch Security Systems

11 Bosch Video Client Start och konfiguration sv Configuration Manager När guiden har slutförts så öppnas Configuration Manager. 1. Klicka på fliken System. 2. Under Tillämpningar klickar du på Video Client. Här kan du ändra standardinställningar för Bosch Video Client Video Client Använd följande menyer till att konfigurera Bosch Video Client: 1. På menyn Användarhantering anger du användarnas konton, lösenord och behörigheter om det behövs. 2. På menyn Kameror kontrollerar du att rätt kameror är valda, att de är i rätt ordning och tilldelar åtkomstbehörighet. 3. På menyn Digitala ingångar kontrollerar du att rätt ingångar är valda, att de är i rätt ordning och tilldelar åtkomstbehörighet. 4. På menyn Reläer kontrollerar du att rätt reläer är valda, att de är i rätt ordning och tilldelar åtkomstbehörighet. 5. På menyn Tillämpningar anger du lagringssökvägar för Bosch Video Client och hanterar licenser. Administrera användare Om du definierar ett lösenord för administrator måste lösenordet anges varje gång databasen öppnas. Så här skapar och definierar du användarbehörighet: 1. Välj gruppen Kullanıcı Yönetimi. 2. Om du vill skapa ytterligare användare klickar du på Ekle... En dialogruta visas. 3. Ange användarnamn och lösenord. 4. Om du vill definiera behörigheter för enskilda användare markerar du de aktuella posterna i listan med användare och aktiverar eller avaktiverar önskade alternativ under Haklar: 5. Om du vill ta bort en användare markerar du en post i listan med användare och klickar på Kaldır. Välja komponenter och tilldela behörighet 1. Klicka på fliken Ordning under någon av grupperna Kameralar, Dijital Girişler eller Röleler. 2. Markera de komponenter du vill ska visas i Video Client. Sorteringsordningen i listorna är samma som i Video Client. 3. Klicka på knapparna Üzeri, Aşağı, Yukarı och Son om du vill ändra position för en markerad komponent i listan. 1. Klicka på fliken Åtkomst under någon av grupperna Kameralar, Dijital Girişler eller Röleler. Varje användare tilldelas som standard högsta möjliga behörighetsnivå. 2. Om du vill ändra åtkomstbehörigheten för en användare klickar du på den aktuella tabellcellen tills önskad behörighetsnivå visas. 3. Om du vill tilldela en användare samma behörighetsnivå för samtliga komponenter, eller tvärtom, högerklickar du på den aktuella kolumn- eller radrubriken och väljer önskad behörighetsnivå. Bosch Security Systems Användarhandbok F.01U v

12 12 sv Start och konfiguration Bosch Video Client Kameraåtkomst PTZ konfigürasyonu Användaren kan konfigurera PTZ-inställningar PTZ kontrolü Yalnızca göster Erişim reddedildi Användaren kan kontrollera kameran Användaren kan visa video Användaren har ingen åtkomst till kameran Åtkomst till digitala ingångar, reläåtkomst Kontrol yapılabilir Yalnızca göster Erişim reddedildi Användaren kan kontrollera komponenten Användaren kan visa komponenten Användaren har ingen åtkomst till komponenten Välja sökvägar och loggning för tillämpningar 1. Klicka på fliken Tillämpningar i tillämpningsgruppen. 2. Ange sökvägen till den mapp dit Video Client ska exportera manuella inspelningar. Om du inte anger något här används följande standardinställning: %aktuell användare%\my Documents\Bosch\VideoClient\Recording. Ange den största mängden hårddiskutrymme i GB som ska användas för manuella inspelningar. Om du inte anger någonting används värdet Ange sökvägen till den mapp där loggar ska sparas. Om du inte anger något värde går det inte att logga användaråtgärder. Ange om användaråtgärder ska loggas. 4. Ange kommunikationsporten för Intuikey. Licenser På fliken Licenser i tillämpningsgruppen finns information om licensieringen av kamerakanaler i Bosch Video Client. I en installation av Bosch Video Client ingår 16 kamerakanaler som standard. Du kan aktivera ytterligare kanaler genom att köpa en licens. När du ska installera licenser för ytterligare kamerakanaler behöver du det värd-id som visas här. Antalet aktiva kamerakanaler visas. Klicka på Lisans Ekle... om du vill öppna en dialogruta och installera ytterligare licenser. F.01U v Användarhandbok Bosch Security Systems

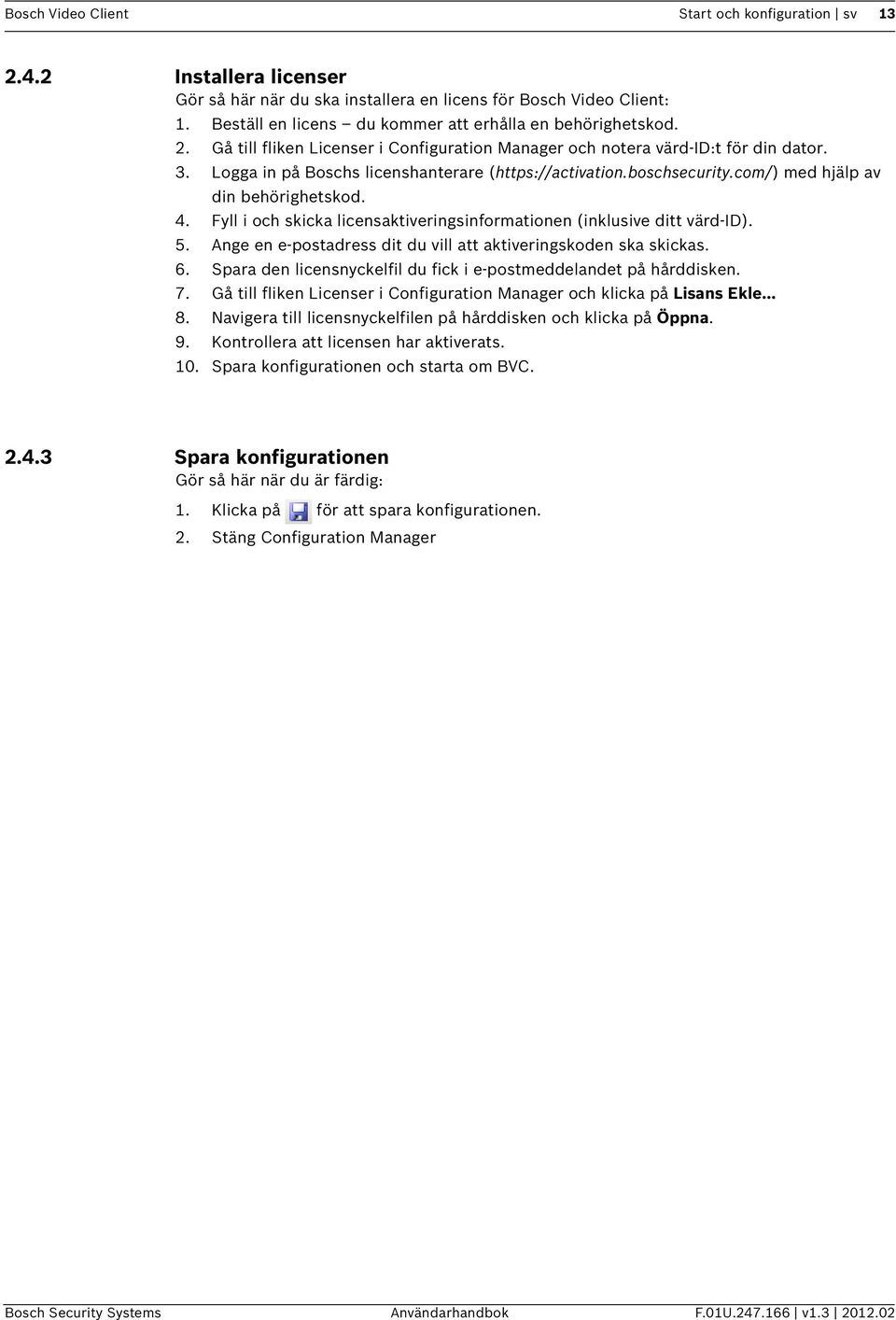

13 Bosch Video Client Start och konfiguration sv Installera licenser Gör så här när du ska installera en licens för Bosch Video Client: 1. Beställ en licens du kommer att erhålla en behörighetskod. 2. Gå till fliken Licenser i Configuration Manager och notera värd-id:t för din dator. 3. Logga in på Boschs licenshanterare ( med hjälp av din behörighetskod. 4. Fyll i och skicka licensaktiveringsinformationen (inklusive ditt värd-id). 5. Ange en e-postadress dit du vill att aktiveringskoden ska skickas. 6. Spara den licensnyckelfil du fick i e-postmeddelandet på hårddisken. 7. Gå till fliken Licenser i Configuration Manager och klicka på Lisans Ekle Navigera till licensnyckelfilen på hårddisken och klicka på Öppna. 9. Kontrollera att licensen har aktiverats. 10. Spara konfigurationen och starta om BVC Spara konfigurationen Gör så här när du är färdig: 1. Klicka på för att spara konfigurationen. 2. Stäng Configuration Manager Bosch Security Systems Användarhandbok F.01U v

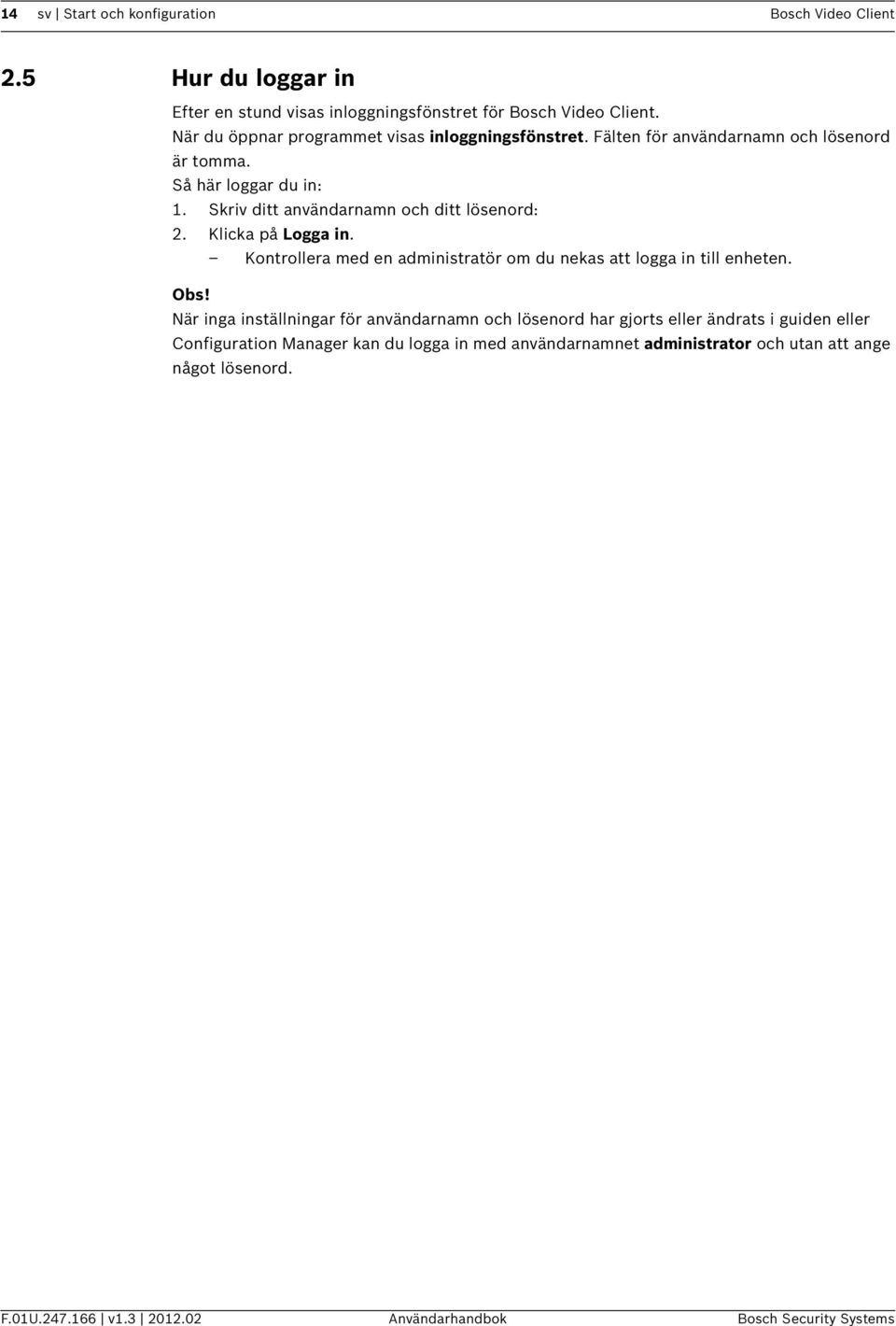

14 14 sv Start och konfiguration Bosch Video Client 2.5 Hur du loggar in Efter en stund visas inloggningsfönstret för Bosch Video Client. När du öppnar programmet visas inloggningsfönstret. Fälten för användarnamn och lösenord är tomma. Så här loggar du in: 1. Skriv ditt användarnamn och ditt lösenord: 2. Klicka på Logga in. Kontrollera med en administratör om du nekas att logga in till enheten. Obs! När inga inställningar för användarnamn och lösenord har gjorts eller ändrats i guiden eller Configuration Manager kan du logga in med användarnamnet administrator och utan att ange något lösenord. F.01U v Användarhandbok Bosch Security Systems

15 Bosch Video Client Översikt i livefönstret sv 15 3 Översikt i livefönstret Livefönstret visas när du startar programmet. I livefönstret kan du göra följande: Visa direktvideo Välja olika flerskärmsvisningar konfigurera favoritvyer Tilldela kameror till skärmdelar Öppna ett direktuppspelningsfönster Spela in ett kameravideoklipp på datorns hårddisk Spara en stillbild av den aktiva skärmdelen visa lagrade stillbilder konfigurera en monitorvägg Styra PTZ-kameror Övervaka enhetens status och larmtillstånd Obs! Om du är i uppspelningsläget klickar du på för att växla till livefönstret. Bild 3.1 Typiskt livefönster Bosch Security Systems Användarhandbok F.01U v

16 16 sv Översikt i livefönstret Bosch Video Client 3.1 Grundläggande översikt Kontrollområdena i ett grundläggande livefönster visas nedan. Bild 3.2 Grundläggande livefönster Verktygsfält Innehåller ikoner för olika funktioner (se nedan). Videovisningsområde Uppgiftsrutan Manöverpanel Systempanel Visar videoskärmdelar. (Kan dras till den andra skärmen om sådan är installerad.) Klicka på flikarna om du vill öppna eller stänga uppgiftsrutor för vyutformning, bildinhämtning, direktuppspelning eller din monitorvägg. Klicka på flikarna för att öppna en panel som innehåller kamerastyrningskonsolen och statusrutan eller exportstatusrutan. Klicka på flikarna för att öppna favoritvyerna eller videoenhetslistrutorna och relä- eller inmatningsrutorna. F.01U v Användarhandbok Bosch Security Systems

17 Bosch Video Client Översikt i livefönstret sv Verktygsfältsikoner Direktvisning Växlar programfönster till direktvisning (gul markering). Uppspelning Växlar programfönster till uppspelning (blå markering). Användarinställningar Visar en dialogruta för användarinställningar. Sekvensvisning Startar en sekvens av skärmdelsvyer. Snabbvisningslägen Innehåller ikoner för val av skärmdelslayout. Textvisare Öppnar en ruta med textvisaren. Skärmdelsfönstervisning Maximera videoområde Anger hur skärmdelarna visas; med ett övre fält, med ett kameranamn, med den lokala enhetstiden eller utan information och med eller utan VCA-överlagring. Maximerar videovisningsområdet. Ljudkontroll Stänger av ljudet Volymkontroll Ställer in ljudvolymen. Configuration Manager Öppnar Configuration Manager-programmet i ett separat fönster. Hjälp Öppnar hjälpindex. Minimera Minimerar programfönstret i aktivitetsfältet. Logga ut Stänger programmet och går tillbaka till inloggningsfönstret. Datum och tid och processoranvändningsfältet visas också i verktygsfältet. Hovra över processoranvändningsfältet för att visa processoranvändningen i procent. Dubbelklicka på verktygsfältet för att ändra storlek på programfönstret Uppspelning Klicka på för att öppna uppspelningsfönstret. Här kan du visa en grafisk tidslinje över alla inspelningar eller göra händelsebaserade sökningar efter inspelningar och sedan spela upp dem. Bosch Security Systems Användarhandbok F.01U v

18 18 sv Översikt i livefönstret Bosch Video Client Göra användarinställningar Om du vill ändra användarinställningar för tillämpningen öppnar du en dialogruta genom att klicka på. Fliken inställningar 1. Sätt en bockmarkering bredvid de larm och felobjekt som ska aktiveras. Datorn avger en ljudsignal vid de angivna larmen eller så maximeras programfönstret. 2. Välj en varaktighet för sekvens mellan 5 och 60 sekunder som avgör hur länge en sekvensvy förblir visad. 3. Markera Visa enhetens lokala tid för att visa en skärmdelsöverlagring för aktuell tid som är inställd på enheten. 4. Markera Kiosk-läge för att förstora programmet till helskärm. Omstart krävs för att det ska aktiveras och är bara tillgängligt för administratören. Användaren kan inte avsluta programmet i kioskläge. 5. Välj en förskjutning av direktuppspelningstid på 5 till 120 sekunder. 6. Om du har konfigurerat flera skärmar i Windows markerar du Aktivera andra skärm för att använda en av dessa skärmar som andra skärm. Markera den skärm du vill använda i rutan nedan. Fliken Kataloger 1. Ange de sökvägar som ska genomsökas efter exporterade inspelningar. 2. Ange de sökvägar som ska genomsökas efter exporterade stillbilder. F.01U v Användarhandbok Bosch Security Systems

19 Bosch Video Client Översikt i livefönstret sv 19 Fliken Skärmvägg 1. Dra tillgängliga skärmar till en plats i bilden av monitorväggen. 2. Du kan även placera ut och ta bort skärmarna med hjälp av pilarna. Klicka på OK för att spara ändringar och stäng eller Avbryt för att stänga fönstret utan ändring. Obs! Dessa inställningar sparas för den användare som är inloggad och används varje gång användaren loggar in på samma dator. Bosch Security Systems Användarhandbok F.01U v

20 20 sv Översikt i livefönstret Bosch Video Client Sekvensvyer Sekvensikonen aktiveras när en vy med flera skärmdelar väljs eller när flera kameror eller vyer väljs. Så här väljer du sekvensläge: Välj en vy och klicka på för att börja sekvensvisa kamerorna i vyn i en och samma skärmdelsvisning. Välj flera vyer och klicka på för att börja sekvensvisa mellan vyerna och inte inom vyerna. Obs! Du kan utforma uppsättningar med sekvensvyer med vyutformningen, se Sektion 5.2 Skapa en sekvensvy, Sidan Välja snabbvisningslägen Om du vill växla visningsläge klickar du på en skärmdelsvisningsikon för att ändra layoutkonfigurationen i direktvisningsområdet: En skärmdel 2x2 skärmdelar 3x3 skärmdelar 4x3 skärmdelar Textvisaren Klicka på om du vill öppna en ruta med textvisaren. Livetext från en DVR-kamera visas i rutan Skärmdelsfönstervisning Klicka på och markera de objekt som du vill ska visas i skärmdelsfönstret; en rubriköverlagring, ett rubrikfält eller ingen information. Ange om VCA-överlagringen ska visas eller döljas Maximera videovisningen Klicka på för att maximera videovisningsområdet. Klicka på ikonen igen i det automatiskt dolda verktygsfältet längst upp på skärmen för att växla tillbaka till normalt läge, eller använd F10 för att växla mellan lägena Ljud Klicka på för att aktivera eller avaktivera ljudet. När ljudet är aktiverat hörs ljudet från vald kamerabild, om det finns Volymkontroll Klicka på för att ställa in ljudvolymen Konfiguration Klicka på för att öppna Configuration Manager (endast administratörer) Logga ut Klicka på för att stänga programmet och gå tillbaka till inloggningsfönstret. F.01U v Användarhandbok Bosch Security Systems

21 Bosch Video Client Översikt i livefönstret sv Hjälp Klicka på för att öppna hjälpindex. Välj ett hjälpavsnitt. Bosch Security Systems Användarhandbok F.01U v

22 22 sv Översikt i livefönstret Bosch Video Client 3.3 Favoritvyer och videoenhetslistrutor Det finns två sidoflikar längst upp till vänster i programfönstret: Klicka på för att öppna favoritvyrutan. Klicka på för att öppna videoenhetslistrutan Favoritvyrutan Bild 3.3 Favoritvyrutan I favoritrutan visas de olika vyer och sekvenser som har skapats i vyutformningen: Dubbelklicka på en vy för att visa den i livevideoområdet eller dra en eller flera vyer till livevideoområdet. Klicka på + för att expandera en vy och visa de enheter och kameror som tilldelats till den; klicka på - för att komprimera vyn. Högerklicka på en vy för att öppna en snabbmeny med följande kommandon: Sekvens Skicka till skärm (huvudskärm, andra skärm eller skärmvägg om sådan har konfigurerats) Spara bild Ta bort Ändra namn Egenskaper Högerklicka på en enhet för att öppna en snabbmeny med följande kommandon: Anslut Koppla ned Sekvens Skicka till skärm (huvudskärm, andra skärm eller skärmvägg om sådan har konfigurerats) Egenskaper (inklusive namn, typ och IP-adress) Obs! Om programmet startades från kommandoraden med parametern sites ersätts fliken Favoriter av fliken Platser. Se i Sektion 15 Start från kommandoraden, Sidan 53 för mer information. F.01U v Användarhandbok Bosch Security Systems

23 Bosch Video Client Översikt i livefönstret sv Videoenhetslistruta Bild 3.4 Videoenhetslistruta I listrutan med videoenheter visas alla konfigurerade enheter (de här enheterna kan placeras i grupper i Configuration Manager): Klicka på + om du vill expandera en grupp och visa de enheter och kameror som har tilldelats till den, och klicka på - om du vill komprimera gruppen. Om du vill visa en enhet i livevideoområdet dubbelklickar du på den eller drar enheten till en skärmdel. Om du vill visa flera enheter i livevideoområdet markerar du enheterna och drar dem till livevideoområdet. Högerklicka på en enhet för att öppna en snabbmeny med följande kommandon: Anslut Koppla ned Sekvens Skicka till skärm (huvudskärm, andra skärm eller skärmvägg om sådan har konfigurerats) Egenskaper (inklusive namn, typ och IP-adress) Enhetsikoner Varje enhet har en ikon som anger dess typ och tillstånd, till exempel: Domekamera ansluten Huskamera ansluten Huskamera inte ansluten Huskamera med videoavbrott Enhetsikoner visas med en överlagring beroende på enhetens status: Larm - kameran är i larmläge Rörelse - rörelse har upptäckts Bosch Security Systems Användarhandbok F.01U v

24 24 sv Översikt i livefönstret Bosch Video Client 3.4 Relä- och kontaktrutan Det finns två sidoflikar längst ned till vänster i programfönstret: Klicka på för att öppna relärutan. Klicka på för att öppna kontaktrutan Utgångsreläer Anslutna reläer anges av en grön överlagringspunkt. Så här aktiverar eller avaktiverar du ett anslutet relä: Dubbelklicka på ett anslutet relä för att växla status för det. En stängt relä-ikon anger en aktiv utgång. En öppet relä-ikon anger en inaktiv utgång. Högerklicka på ett relä för att visa dess egenskaper eller växla status för det via snabbmenyn Ingångskontakter Anslutna ingångskontakter anges av en grön överlagringspunkt. -ikonen anger en aktiv ingång. -ikonen anger en inaktiv ingång. Högerklicka på en ingångskontakt för att visa dess egenskaper via snabbmenyn. F.01U v Användarhandbok Bosch Security Systems

25 Bosch Video Client Översikt i livefönstret sv Skärmdelar En skärmdel är ett enbildsområde i videovisningsområdet. Det kan finnas en eller flera skärmdelar i detta område. Om du väljer att skapa snabbvyer väljs visningsläget, och visningslägesikonerna visas i verktygsfältet. Om du väljer en favoritvy har antal och layout för skärmdelarna redan definierats. Så här tilldelar du en kamera till en skärmdel: Dra en kamera från vänsterrutan till en skärmdelsposition. Kamerabilden visas i skärmdelen. En gul kant visas runt skärmdelen. Skärmdelskolumnens bildförhållande anpassas till kamerans bildförhållande. Så här tilldelar du flera kameror till en skärmdel: Markera flera kameror och dra dem från vänsterrutan till en skärmdelsposition. Den första kamerabilden visas i denna skärmdel. De följande skärmdelarna fylls från vänster till höger och uppifrån och ned med de återstående valda kamerorna. Skärmdelskolumnens bildförhållande anpassas till kamerans bildförhållande. Så här tar du bort en kamera från en skärmdel: Klicka på borttagningsikonen i skärmdelens rubrik. Så här förstorar du en skärmdel: Dubbelklicka på skärmdelen eller klicka på förstoringsikonen i rubriken. Skärmdelen fyller videovisningsområdet. Om du vill återställa en skärmdels ursprungliga storlek dubbelklickar du på den igen eller klickar på förminskningsikonen i skärmdelens rubrik. Överlagringar som skapats av kameran kan också visas, till exempel kameranamn, larmmeddelanden, klockslag och datum. Ikonen för manuell liveinspelning visas när pekaren befinner sig över en skärmdel. Mer information finns här: Sektion 6 Liveinspelning, Sidan Snabbmeny för skärmdel Högerklicka i en skärmdel för att visa snabbmenyn: Välj videoingång Ange digital zoom Starta/stoppa arbetsstationsinspelning Maximera/återställ videostorlek Stoppa visning Ta bild Öppna direktuppspelning Egenskaper Om en monitorvägg är konfigurerad är kommandona Send to Monitor (skicka till monitor) och Send view to Monitor (skicka vy till monitor) också tillgängliga. Bosch Security Systems Användarhandbok F.01U v

26 26 sv Översikt i livefönstret Bosch Video Client 3.6 Textvisaren I textvisaren visas metadata från en textkälla som är kopplad till en kamera som är ansluten till en DVR. Linjens nummer och en datumstämpel visas framför texten. Bild 3.5 Textvisaren Exportera text Så här exporterar du text från textvisaren: 1. Klicka på så att texten i textrutan stoppas. 2. Kopiera texten till Urklipp genom att klicka på, eller klicka på om du vill spara texten i en fil Rensa och stänga textvisaren Om du vill rensa textrutan klickar du på. Om du vill stänga textrutan klickar du på. F.01U v Användarhandbok Bosch Security Systems

27 Bosch Video Client Översikt i livefönstret sv Statusflikar På statusflikarna visas meddelanden om upptäckta enheter samt videoinspelning och export. Bild 3.6 Statusområde Loggbok I loggboksrutan visas statusmeddelanden för enhetsinloggningar och relä- eller ingångskontakthändelser. Om du vill visa loggboken klickar du på. Obs! Om du vill visa statusmeddelanden från en VRM installerar du uppdateringen som levererades med Bosch Video Client på VRM Exportera jobb I exportjobbrutan visas förloppet för manuella videoinspelnings- och videoexportjobb. Om du vill visa status för ett exportjobb klickar du på. 1. Om du vill stoppa en manuell videoinspelning eller ett videoexportjobb klickar du på. 2. Om du vill ta bort ett stoppat eller slutfört objekt från listan klickar du på igen. Bosch Security Systems Användarhandbok F.01U v

28 28 sv Visa direktbilder Bosch Video Client 4 Visa direktbilder Det finns två sätt att visa livebilder i videoområdet: Välj en fördefinierad vy i favoritrutan för att skapa permanenta videoområdeslayouter. eller Dra kameror från enhetsträdet till snabbvisningslayouterna. Obs! Vi rekommenderar att du tar dig tid att skapa en samling med favoritvyer. Se: Sektion 5.1 Skapa en vy, Sidan Välja favoritvyer Välja vyer Så här väljer du en fördefinierad vy: 1. Klicka på favoritfliken för att öppna favoritrutan. En lista med vyer (inklusive sekvensvyer) visas. 2. Dubbelklicka på ett vynamn för att visa den fördefinierade layouten i livevideoområdet. Du kan också dra vyn till livevideoområdet. En gul kant visas runt den första skärmdelen. 3. Om du vill växla till en annan vy dubbelklickar du på ett annat vynamn i favoritrutan. Du kan också dra den nya vyn till livevideoområdet. 4.2 Skapa snabbvyer Visningsläge Om du vill växla visningsläge klickar du på en skärmdelsvisningsikon för att ändra layoutkonfigurationen i livevisningsområdet: En skärmdel 2x2 skärmdelar 3x3 skärmdelar 4x3 skärmdelar Använda skärmdelarna Så här tilldelar du en kamera till en skärmdel: 1. Klicka på enhetsträdfliken för att öppna enhetsträdrutan. En lista med enheter visas. 2. Dra en kamera från enhetsträdet till en skärmdelsposition. Du kan också dubbelklicka på en kamera i trädvyn för att tilldela den till nästa skärmdel. Kamerabilden visas i skärmdelen. En gul kant visas runt skärmdelen. 3. Om du vill flytta en kamera drar du den från en skärmdel till en annan. Under en session behåller en snabbvisningslayout sina tilldelningar om de inte åsidosätts av en fördefinierad favoritvy. F.01U v Användarhandbok Bosch Security Systems

29 Bosch Video Client Visa direktbilder sv Ikoner för kamerastatus Olika överlägg i videobilden anger viktig statusinformation. Överläggen ger följande information: Avkodarfel På grund av avkodarfel kan det förekomma artefakter i bilden. Om andra bilder refererar till den här bilden kan avkodarfelen även visas i dem, men sådana bilder visas inte med samma ikon. Larmflagga Visas i ett medieobjekt som indikation på ett larm. Kommunikationsfel Ett kommunikationsfel, t.ex. en bruten anslutning till lagringsmedia, ett protokollfel eller en överskriden tidsgräns indikeras med den här ikonen. Det här felet åtgärdas genom att en automatisk återanslutningsprocess startar i bakgrunden. Uppehåll Indikerar ett uppehåll i den inspelade videon. Vattenmärke Ett vattenmärke infogas i medieobjektet. Ogiltigt vattenmärke Indikerar att vattenmärket är ogiltigt. Rörelseflagga Indikerar att rörelse har detekterats. Lagrad video Indikerar att den inspelade videon hämtas. Bosch Security Systems Användarhandbok F.01U v

30 30 sv Konfigurera favoritvyer Bosch Video Client 5 Konfigurera favoritvyer 5.1 Skapa en vy Använd vyutformningen för att skapa din favoritsamling med vyer. En vy är en samling kameratill-kameravy-tilldelningar som du kan anropa för omedelbar direktvisning. Kameravyer kan delas in i grupper på ett logiskt sätt, till exempel en grupp med alla kameror som visar ingångarna till en byggnad. Så här skapar du en favoritvy i livefönstret: 1. Klicka på vyutformningsikonen. Vyutformningsrutan öppnas. Bild 5.1 Livevideofönstret utforma vyer 2. Klicka på en layoutikon i vyutformningsrutan. Om du fortsätter att klicka på en layoutikon så ändras dess orientering. Layouten visas i livevideoområdet. 3. Dra kameror från videoingångsfönstret till skärmdelarna. 4. Ange ett namn för den nya vyn. Bild 5.2 Livevideofönster favoritnamn 5. Markera rutan Frys layout så att bildförhållandena inte ändras vid en ny tilldelning. 6. Klicka på ikonen för att skapa en vy. Vyn lagras i favoritrutan. Du kan dra reläer och kontakter till en vy i favoritrutan för att skapa systemöversikter. F.01U v Användarhandbok Bosch Security Systems

31 Bosch Video Client Konfigurera favoritvyer sv Skapa en sekvensvy Använd vyutformningen för att skapa din favoritsamling med sekvensvyer. En sekvensvy är en samling vyer och enheter som du kan anropa för omedelbar sekventierad direktvisning. Kameravyer som är gjorda med vydesignern och separata enheter kan väljas för att skapa en ordningssekvens. Så här skapar du en sekvensvy i livefönstret: 1. Klicka på vyutformningsikonen. Vyutformningsrutan öppnas. 2. Klicka på fliken Sekvensdesigner. Bild 5.3 Livevideofönstret utforma sekvensvyer 3. Välj en vy eller enhet och klicka på för att lägga till den i sekvenslistan. Fortsätt att göra det tills listan är klar. Om du vill ta bort ett objekt från sekvenslistan markerar du det och klickar på. 4. Om du vill ändra ordningen på sekvenslistan använder du ikonerna upp och ned. 5. Ange ett namn för den nya sekvensvyn. Bild 5.4 Livevideofönster sekvensnamn 6. Klicka på ikonen för att skapa en sekvensvy. Vyn lagras i favoritrutan. Om du vill importera en sparad sekvenslista klickar du på. Bosch Security Systems Användarhandbok F.01U v

32 32 sv Liveinspelning Bosch Video Client 6 Liveinspelning 6.1 Spela in livevideo på datorns hårddisk Gör så här för att spela in ett livevideoklipp på din dators hårddisk: 1. Placera pekaren över en skärmdel för att välja en kamera. 2. Klicka på ikonen för manuell inspelning som visas. Exportjobbrutan visas. 3. Så här stoppar du en manuell inspelning: Klicka på i skärmdelen. eller Klicka på i exportjobbrutan. En inspelning kan vara högst tio minuter lång och högst två manuella inspelningar kan pågå samtidigt. Datum- och tidsöverlagringar spelas inte in. F.01U v Användarhandbok Bosch Security Systems

33 Bosch Video Client Spara stillbilder sv 33 7 Spara stillbilder 7.1 Spela in en stillbild Du kan spela in stillbilder från en kamera och spara dem på datorns hårddisk i ett bitmappsformat. Så här sparar du en stillbild på datorns hårddisk: 1. Välj en kamera genom att klicka på dess skärmdel. 2. Klicka på bildinhämtningsfliken. Bildinhämtningsrutan öppnas och stillbilden visas. 3. Om du vill ändra standardplats klickar du på listrutepilen för att välja en annan plats på din dator. 4. Om du vill byta namn på filen skriver du in det nya namnet. 5. Om du vill ändra bildformat klickar du på listrutepilen och väljer bildtyp. 6. Klicka på för att spara bilden. 7. Klicka på för att hämta en ny stillbild från den aktiva skärmdelen. Videoögonblicksbilden har samma upplösning som kamerabilden. Identifieringsinformation visas under bilden. Stäng bildinhämtningsrutan genom att klicka på bildinhämtningsfliken. Bosch Security Systems Användarhandbok F.01U v

34 34 sv Direktuppspelning Bosch Video Client 8 Direktuppspelning Använd direktuppspelning för att visa de föregående 5 till 120 sekundernas videoinspelning från en viss kamera. Kameran måste naturligtvis ha en inspelningsfunktion. Förskjutningstiden (5 till 120 sekunder) anges i användarinställningarna. 8.1 Visa inspelad video Så här visar du den inspelade videon för en viss kamera 5 till 120 sekunder tillbaka i tiden: 1. Klicka på en skärmdel för att göra den aktiv. 2. Klicka på direktuppspelningsfliken. Du kan också högerklicka på skärmdelen och välja Öppna direktuppspelning på snabbmenyn. Direktuppspelningsrutan visas. 3. Klicka på för att starta uppspelningen. 4. Klicka på om du vill göra paus i uppspelningen. 5. Klicka på för att starta om uppspelningen av den valda skärmdelen från 5 till 120 sekunder innan aktuell tid. En tidslinjeskala visas med en förloppsindikator för inspelningen undertill. En grå ruta anger en inspelning. Så här styr du uppspelningen: I pausläge klickar du på för att gå en ruta bakåt; klicka på för att gå en ruta framåt. Dra i tidslinjeskalan för att flytta den i tid. Högerklicka på tidsförloppsindikatorn för att: Centrera tidslinjen på den tunna linje som anger uppspelningspositionen. Dölja sökresultat för händelse. Visa IVA-sökresultat. Dra i den tunna linjen för att flytta uppspelningen till en punkt i en inspelning. Ange ett datum och ett klockslag i tidsrutan för att flytta den tunna linjen till den punkten på tidslinjen. Stäng uppspelningsrutan genom att klicka på direktuppspelningsfliken. F.01U v Användarhandbok Bosch Security Systems

35 Bosch Video Client Monitorvägg sv 35 9 Monitorvägg Skärmväggen konfigureras först i användarinställningarna genom att tillgängliga skärmar dras till en position i väggen. Bild 9.1 Användarinställningar konfiguration av monitorvägg När en vägg har konfigurerats visas monitorväggikonen i uppgiftsrutan. 9.1 Lägga till kameror och vyer Så här fyller du väggen med kameror och vyer: 1. Klicka på monitorväggikonen. Rutan för monitorväggen öppnas. Bild 9.2 Livevideofönstret monitorvägg 2. Välj en skärm i rutans överkant genom att klicka på den. 3. Välj en vy från den valda skärmen genom att klicka på den. 4. Dra kameror från skärmdelar till den valda vyn. Du kan också tilldela en kamera eller vy till en skärm genom att använda menyn med snabbkommandon för kameror. Bosch Security Systems Användarhandbok F.01U v

36 36 sv Kontrollera kameror Bosch Video Client 10 Kontrollera kameror 10.1 Digital zoom Så här zoomar du in och ut digitalt med valfri typ av kamera: 1. Om du vill aktivera en kamera klickar du på kamerans kameravy. 2. Med pekaren på skärmdelen snurrar du musens rullhjul framåt för att zooma in eller klickar på +-knappen på kontrollkonsolen för att aktivera digital zoom. En ljusgrå ruta visas i skärmdelens övre vänstra hörn. När du zoomar in visas den ljusgrå rutan inuti en mörkgrå ruta; detta är zoomområdet i förhållande till hela bilden. 3. Använd musens rullhjul för att zooma in och ut, eller använd knapparna och. Om du zoomar ut helt så stängs den digitala zoomfunktionen av. 4. Om du vill flytta det zoomade området flyttar du pekaren till bildområdet: Pekaren ändras till en riktningspil. Klicka, eller klicka och dra inom skärmdelen. Det zoomade området flyttas i pilens riktning. En ljusgrå överlagrad ruta inuti en mörkgrå ruta anger det zoomade området. eller Använd pilarna i kontrollkonsolen. Obs! Digital zoom kan också användas med stillbilder och arkiverade videofiler. F.01U v Användarhandbok Bosch Security Systems

37 Bosch Video Client Kontrollera kameror sv PTZ-kameror Du kan styra kontrollerbara kameror (PTZ) genom att använda musen på kamerans skärmdel eller genom att använda kontrollkonsolikonerna Musstyrning Använda musen för att panorera, luta och zooma i fönstret 1. Om du vill aktivera en kamera klickar du på kamerans kameravy. Det måste vara en kamera som kan styras. 2. Placera pekaren på den aktiva delbilden (ej i mitten). Pilpekaren anger den riktning som kameran kommer att flyttas i. 3. Klicka och håll vänster musknapp nedtryckt. Kameran flyttas i den angivna riktningen. Släpp knappen när kameran har önskat läge. 4. Du kan också dra pekaren i den riktning som du vill flytta kameran. Flytta pekaren horisontellt om du vill panorera med kameran och vertikalt om du vill luta den. 5. Använd rullhjulet på musen för att zooma in och ut. Panorerings- och lutningshastigheten beror på placeringen av pekaren i delbilden. Klicka närmare kanten på skärmdelen för att öka hastigheten; klicka närmare mitten för att minska hastigheten Kontrollkonsol Panorering och lutning 1. Välj kameravyn för den kamera som du vill styra. 2. Klicka på och håll in uppåt- och nedåtpilarna för lutning. 3. Klicka på och håll in vänster- och högerpilarna för panorering. 4. Släpp musknappen för att stoppa styrning av kamerarörelser. Zoom, fokus och bländare 1. Välj kameravyn för den kamera som du vill styra. 2. Klicka på och håll in den vänstra zoomknappen när du vill zooma ut, och klicka på och håll in den högra zoomknappen när du vill zooma in. 3. Klicka på och håll in den vänstra fokusknappen för mer avlägsen skärpa och klicka på och håll in den högra fokusknappen för närmare skärpa. 4. Klicka på och håll in den vänstra bländarknappen för att sluta bländaren och klicka på och håll in den högra bländarknappen för att öppna bländaren. 5. Släpp musknappen för att stoppa styrning av kamerajustering. Bosch Security Systems Användarhandbok F.01U v

38 38 sv Kontrollera kameror Bosch Video Client Flytta en kamera till en vald position Så här flyttar du den aktiva kameran till en vald position: 1. Ange ett förprogrammerat positionsvärde med hjälp av tangentbordet. 2. Klicka på Bild (eller tryck på Enter). För att placera kameran i någon av de sex första fördefinierade positionerna klickar du på någon av knapparna ett till sex. Så här lagrar du kamerans aktuella placering i en vald position: 1. Placera kameran. 2. Ange en vald position. 3. Klicka på Ställ in. Extra funktioner Extra kommandon är specialkommandon för kontroll av kameror. Så här aktiverar du det extra kommandot: 1. Ange ett extranummer. 2. Klicka på Aux On (eller tryck på Enter). 3. När du vill stänga av det extra kommandot klickar du på Av. F.01U v Användarhandbok Bosch Security Systems

39 Bosch Video Client Uppspelningsfönster sv Uppspelningsfönster I uppspelningsfönstret kan du göra följande: Välja enkel- eller fyrskärmsvisningsläge. Tilldela kameror till skärmdelar för uppspelning för att visa inspelade videoklipp. Söka efter inspelningar. Styra uppspelningen. Exportera inspelade videoklipp din dator. Ta en stillbild av den aktiva uppspelningsskärmdelen. Visa lagrade stillbilder och videoklipp. Obs! Om du är i liveläget klickar du på för att växla till uppspelningsfönstret. Bild 11.1 Typiskt uppspelningsfönster Obs! Du kan inte tilldela en favoritvy till uppspelningsfönstret. Bosch Security Systems Användarhandbok F.01U v

40 40 sv Uppspelningsfönster Bosch Video Client 11.1 Verktygsfältet för uppspelning Verktygsfältet visas högst upp i uppspelningsfönstret Välja en- eller flerskärmsvyer Om du vill växla visningsläge klickar du på en skärmdelsvisningsikon för att ändra layoutkonfigurationen i livevisningsområdet: I uppspelningsfönstret: 1. Klicka på enbildsknappen om du vill visa de inspelade bilderna från en kamera. 2. Klicka på fyrbildsknappen om du vill visa de inspelade bilderna från fyra kameror samtidigt Textvisaren Klicka på om du vill öppna en ruta med textvisaren. Text som hör till en kamerainspelning visas i rutan Skärmdelsfönstervisning Klicka på och markera de objekt som du vill ska visas i skärmdelsfönstret; en rubriköverlagring, ett rubrikfält eller ingen information. Ange om VCA-överlagringen ska visas eller döljas Maximera videovisningen Klicka på för att maximera videovisningsområdet. Klicka på ikonen igen i det automatiskt dolda verktygsfältet längst upp på skärmen för att växla tillbaka till normalt läge, eller använd F10 för att växla mellan lägena Ljud Klicka på för att aktivera eller avaktivera inspelat ljud. När ljudet är aktiverat hörs ljudet från vald kamerabild, om det finns Volymkontroll Klicka på för att ställa in ljudvolymen. F.01U v Användarhandbok Bosch Security Systems

41 Bosch Video Client Uppspelningsfönster sv Välja kamerainspelningar Videoinspelningar som skapas med kameror som har egen lagring (minneskort), direktansluten iscsi- eller VRM-lagring eller Divar 700/XF kan visas. Expandera en kamera och se om den har fler än ett spår, och välj sedan det spår du vill visa. VRM-inspelningar kan även ha säkerhetskopior som kan väljas för visning Bild 11.2 VRM-säkerhetskopia Om du vill visa en kamerainspelning tilldelar du kameran till en skärmdel: Dra eller flera kameror från vänsterrutan till en skärmdel. Den inspelade kamerabilden visas i skärmdelen. En blå kant visas runt skärmdelen. Skärmdelskolumnens bildförhållande anpassas till kamerans bildförhållande. Så här förstorar du en skärmdel i en fyrbildsvisning: Dubbelklicka på skärmdelen. Skärmdelen fyller videovisningsområdet. Dubbelklicka på skärmdelen igen för att återställa dess ursprungliga storlek. Bosch Security Systems Användarhandbok F.01U v

42 42 sv Uppspelningsfönster Bosch Video Client 11.3 Tidslinje Klicka på fliken Tidslinje för att visa tidslinjen. En tidslinje med inspelningarna från de visade kamerorna visas, och alla kameraspår är synkroniserade till samma uppspelningstid. Bild 11.3 Tidslinje I tidslinjen visas den inspelade sekvensen i ljusblått, rörelseinspelning i gult, kontaktinspelning i rött och textinspelning i orange. Så här ändrar du tidslinjeskalan: Klicka på + eller för att ändra tidslinjeskalan. 3 minuter, 5 minuter, 15 minuter, 1 timme, 3 timmar, 6 timmar, 12 timmar, 1 dag, 2 dagar, 1 vecka, 2 veckor, 1 månad, Alla. Om du vill zooma in på ett mindre avsnitt av tidslinjen väljer du en mindre tidsperiod. Placera pekaren på tidslinjeskalan och snurra på mushjulet för att ändra tidslinjeskalan. Använd pilarna ovanför tidslinjen eller dra tidslinjeskalan för att gå framåt och bakåt i tiden. Så här navigerar du på tidslinjen: Klicka någonstans på tidslinjen. Bilderna på den valda tidpunkten visas. Eller: Ange önskade värden i datum- och tidsfälten. Den tunna linjen hoppar till den här tiden. Bilderna på tidpunkten visas i bildfönstret. Använd en tidslinjekontroll för ett önskat uppspelningsalternativ. Så här väljer du en tidsperiod: Du kan välja en tidsperiod på tidslinjen med den tunna linjen. Det här valet kan du använda för ytterligare uppgifter såsom export av videodata. Dra i den tunna linjens nedre pilhandtag för att välja en tidsperiod. Dra i markeringens vänster- eller högerkant för att ändra markeringens storlek. Dra i markeringens nederkant för att flytta markeringen. Högerklicka på markeringen och klicka på Rensa urval för att ta bort markeringen och visa den enkla tunna linjen igen. Så här kontrollerar du autenticiteten för ett exportvideoklippurval: Välj en tidsperiod på tidslinjen, högerklicka på det markerade urvalet och klicka på Kontrollera. Autenticiteten kontrolleras och en meddelanderuta visas. F.01U v Användarhandbok Bosch Security Systems

43 Bosch Video Client Uppspelningsfönster sv 43 Så här exporterar du ett urval: Välj en tidsperiod på tidslinjen, högerklicka på det markerade urvalet och klicka på Exportera. Dialogrutan Export öppnas. Gör de lämpliga inställningarna. Se i Sektion 11.5 Exportera inspelade videoklipp till en dators hårddisk, Sidan 45. Obs! När du klickar på ett snabbmenykommando som inte är tillgängligt för alla kameror på tidslinjen utförs kommandot bara för de kameror som alternativet är tillgängligt för Snabbmenykommandon Vilka kommandon som är tillgängliga på snabbmenyn beror på vad du har markerat i tidslinjen. Snabbmenyn för en VRM-inspelningskamera ser exempelvis ut på följande sätt: Centrera vid uppspelningstid Kontrollera Ta bort Ta bort till... Exportera Säkerhetskopia Skydda Ta bort skydd Visa sökresultat för händelse Visa resultat av textsökning Visa IVA-sökresultat Rensa urval Flyttar tidslinjen så att den centreras till den aktuella uppspelningstiden. Kontrollerar urvalets giltighet. Tar bort urvalet (endast inspelningsenheter). Tar bort all video som hör till spåren upp till slutet av urvalet (endast inspelningsenheter). Exporterar urvalet. Skapar en säkerhetskopia av urvalet (endast VRM). Skyddar urvalet (endast VRM). Tar bort skyddet för urvalet (endast VRM). Visar resultat av händelsesökningen. Andra sökresultat kan inte visas samtidigt. Visar resultat av textsökningen. Andra sökresultat kan inte visas samtidigt. Visar resultat av IVA-sökningen. Andra sökresultat kan inte visas samtidigt. Tar bort urvalet. Bosch Security Systems Användarhandbok F.01U v

44 44 sv Uppspelningsfönster Bosch Video Client 11.4 Uppspelningskontroll Bild 11.4 Uppspelningskontroll Använda uppspelningskontrollerna Uppspelning Klicka på om du vill spela upp inspelad video framåt i uppspelningsfönstret. Uppspelningens hastighet och riktning kan väljas på tre olika sätt: Med manöverknappen Med framåt- och bakåt- knapparna Med framåt-och-bakåt-hastighetsreglaget. Klicka på om du vill frysa bilden. Stega framåt/stega bakåt Stegknapparna kan bara användas när du har klickat på. Klicka på en stegknapp för att gå en bildruta bakåt eller framåt. När du håller musknappen nedtryckt visas en ny bildruta med 0,5 sekunders mellanrum. Tidigaste/senaste inspelning Klicka på knappen för tidigaste eller senaste inspelning för att gå till den tidigaste eller den senaste inspelningen. Hoppa till händelse Klicka på knappen för föregående eller nästa händelse för att gå till föregående eller nästa händelse. Den senast utförda sökningen (händelse eller IVA) används. Endast sökresultaten för denna kamera används. Om ingen sökning utfördes så händer ingenting. Om den aktuella uppspelningstiden är efter det sista sökresultatet så händer ingenting när du hoppar till nästa händelse. Om den aktuella uppspelningstiden är före det första sökresultatet så händer ingenting när du hoppar till föregående händelse. Datum och tid visas under uppspelningskontrollerna. F.01U v Användarhandbok Bosch Security Systems

45 Bosch Video Client Uppspelningsfönster sv Exportera inspelade videoklipp till en dators hårddisk Så här lagrar du inspelningar från en vald period på en dators hårddisk: 1. Dra eller flera kameror från vänsterrutan till en skärmdel. 2. Klicka på exportknappen på uppspelningskontrollpanelen. Exportfönstret visas. 3. Om du vill ändra standardplats, bläddrar du till den plats i datorns filsystem där du vill lagra arkivfilen. 4. Ändra namnet på filen genom att skriva in ett nytt namn. 5. Välj vilka kameror som du vill arkivera i det bekräftelsefönster som visas. Alla tilldelade kameror inkluderas som standard. Om samma kamera har tilldelats flera gånger i din visningsvy så listas bara en post för denna kamera. 6. Om du vill ändra start- och slutdatum samt tid för urvalet anger du nya värden i rutorna Från och Till. Den ungefärliga storleken på arkivfilen visas. Se till att du har tillräckligt med utrymme för att lagra filen. 7. Klicka på Export när du vill spara arkivfilen. Exporten läggs till i exportstatuslistan och en förloppsindikator visas där. Exportjobbet körs i bakgrunden, så du kan fortsätta att använda videoklientprogrammet för livevisning, uppspelning, sökning eller för andra exportuppgifter. Obs! En logg för alla exporter hittar du på följande platser: XP: C:\Documents and Settings\All Users\Application Data\Bosch\VideoClient Win 7: C:\ProgramData\Bosch\VideoClient 11.6 Ta stillbilder Använd bildinhämtningsfliken för att ta en stillbild av en inspelad bild. Se i Sektion 7 Spara stillbilder, Sidan Sökflikar I uppspelningsfönstret finns tre sökflikar till höger: På fliken Händelsesökning kan du söka efter inspelningar baserat på larm och rörelsehändelser. Se i Sektion 12 Söka efter händelser, Sidan 48. På fliken IVA kan du söka efter inspelningar baserat på intelligent rörelseanalys. Se i Sektion 13 IVA-sökning, Sidan 50. På fliken Text kan du söka efter inspelningar med hjälp av text. Se i Sektion 14 Söka efter text, Sidan 51. Bosch Security Systems Användarhandbok F.01U v

46 46 sv Uppspelningsfönster Bosch Video Client 11.8 Spela upp lagrade filer Exporterade videofiler och exporterade stillbilder som lagras på din dator spelas upp i uppspelningsfönstret Exporterade videoklipp Så här spelar du upp exporterade videoklipp: 1. Klicka på för att öppna rutan för exporterade videoklipp. En lista med exporterade filer visas. 2. Om du vill visa de spår som lagras i en fil klickar du på Om du vill visa en fil eller ett spår dubbelklickar du på fil- eller spårobjektet eller drar det till en skärmdel. Tidslinjen för denna inspelning visas. Obs! Filer som exporterats i ASF-format kan inte spelas upp i Bosch Video Client. ASF-filer kan spelas upp med standardmediespelare för Windows. Snabbmenykommandon Byt namn på export Ta bort export Egenskaper Markerar filnamnet för den valda exporten så att det kan ändras. Tar bort den valda exporten direkt utan ytterligare varningar. Visar dialogrutan Egenskaper för inspelad fil med information om exportfilen Arkiverade stillbilder Så här spelar du upp exporterade stillbilder: 1. Klicka på för att öppna rutan med exporterade stillbilder. En lista med exporterade filer visas. 2. Om du vill visa en stillbild dubbelklickar du på den eller drar den till en skärmdel. Snabbmenykommandon Byt namn på bild Ta bort bild Egenskaper Markerar filnamnet för den valda bilden så att det kan ändras. Tar bort den valda bilden direkt utan ytterligare varningar. Visar dialogrutan Egenskaper för inspelad fil med information om bildfilen SD-kort för kamera Du kan få åtkomst till inspelningsfiler på ett SD-kort som har tagits bort från en kamera. 1. Kontrollera att programmet Bosch Video Client är öppet på datorn. 2. Sätt i SD-kortet i datorns kortläsare. En lista över filer som passar för uppspelning visas. F.01U v Användarhandbok Bosch Security Systems

47 Bosch Video Client Uppspelningsfönster sv 47 Bosch Security Systems Användarhandbok F.01U v

48 48 sv Söka efter händelser Bosch Video Client 12 Söka efter händelser Klicka på fliken Händelsesökning i uppspelningsfönstret för att konfigurera ett sökfilter för händelser Händelsesökningsrutan Bild 12.1 Uppspelningsfönstret händelsesökningsrutan Ange sökperioden Ange datum och tid i rutorna Från och Till när du vill definiera en sökperiod: I rutan Till visas som standard tid och datum för den senaste (nyaste) inspelningen och i rutan Från visas den tidigaste (äldsta) inspelningen Spårval Markera en kameraruta för att välja de kameror som ska inkluderas i sökningen. Endast de tilldelade kamerorna listas här. Om en kamera har tilldelats flera gånger i din visningsvy så listas bara en post för denna kamera Händelsefilter Ange den typ av händelse som du vill söka efter: Kontakt: sökning sker efter alla inspelade kontakthändelser i de valda spåren inom den definierade perioden. Rörelse: sökning sker efter alla inspelade rörelsehändelser i de valda spåren inom den definierade perioden. F.01U v Användarhandbok Bosch Security Systems

49 Bosch Video Client Söka efter händelser sv 49 Text: sökning sker efter alla inspelade texthändelser i de valda spåren inom den definierade perioden. Videoförlust: sökning sker efter alla inspelade videoförlusthändelser i de valda spåren inom den definierade perioden. Systemhändelser: sökning sker efter alla inspelade systemhändelser i de valda spåren inom den definierade perioden. Alarms only: (endast larm) sökningen begränsas till larmhändelser Starta sökning Starta sökningen genom att klicka på Sökresultat När sökningen slutförts visas en lista med videoklipp som uppfyller filterkriterierna. I listan visas den senaste händelseinspelningen högst upp, den tidigaste längst ner. 1. Klicka på en kolumnrubrik om du vill sortera listan efter den kolumnen. Klicka ytterligare en gång om du vill sortera listan i omvänd ordning. 2. Använd rullningslisten om du vill studera hela listan. 3. Klicka på en post i listan om du vill markera den. Vald händelse visas i uppspelningsfönstret. 4. Om du vill ändra uppspelningshastighet och riktning använder du uppspelningskontrollerna. Klicka på om du vill öppna listan. Klicka på om du vill rensa listan. Bosch Security Systems Användarhandbok F.01U v

50 50 sv IVA-sökning Bosch Video Client 13 IVA-sökning Klicka på fliken IVA-sökning i uppspelningsfönstret för att konfigurera en IVA-sökning. Välj en tidsperiod för IVA-sökningen genom att välja den på tidslinjen med den tunna linjen IVA-sökrutan Bild 13.1 Uppspelningsfönstret IVA-sökrutan Val av algoritm Välj i listrutan en IVA-algoritm som ska användas i sökningen. Ett fönster öppnas med parametrarna för IVA-algoritmen. Ange de parametrar du vill ha. Välj en förinställning i listrutan. Klicka på för att spara dina val. Obs! I dokumentationen för IVA-funktionen finns information om hur du konfigurerar algoritmer och förinställningar Starta sökning Starta sökningen genom att klicka på Sökresultat När sökningen slutförts visas en lista med videoklipp som uppfyller filterkriterierna. I listan visas den senaste händelseinspelningen högst upp, den tidigaste längst ner. 1. Klicka på en kolumnrubrik om du vill sortera listan efter den kolumnen. Klicka ytterligare en gång om du vill sortera listan i omvänd ordning. 2. Använd rullningslisten om du vill studera hela listan. 3. Klicka på en post i listan om du vill markera den. Vald händelse visas i uppspelningsfönstret. 4. Om du vill ändra uppspelningshastighet och riktning använder du uppspelningskontrollerna. Klicka på om du vill öppna listan. Klicka på om du vill rensa listan. F.01U v Användarhandbok Bosch Security Systems

51 Bosch Video Client Söka efter text sv Söka efter text Klicka på fliken för textsökning i uppspelningsfönstret om du vill konfigurera ett sökfilter för text. Obs! Textsökning kan bara användas med DVR 700-kameror med en lämplig licens installerad Rutan för textsökning Bild 14.1 Uppspelningsfönstret rutan för textsökning Ange sökperioden Ange datum och tid i rutorna Från och Till när du vill definiera en sökperiod: I rutan Till visas som standard tid och datum för den senaste (nyaste) inspelningen och i rutan Från visas den tidigaste (äldsta) inspelningen Spårval Markera en kameraruta och markera de kameraspår som ska inkluderas i sökningen. Endast de tilldelade kamerorna listas här. Om en kamera har tilldelats flera gånger i din visningsvy så listas bara en post för denna kamera Textfilter Ange den text du vill söka efter: Skiftlägeskänslig sökning: markera den här kryssrutan om du vill att den text du söker ska matcha versaler/gemener exakt. Bosch Security Systems Användarhandbok F.01U v

52 52 sv Söka efter text Bosch Video Client Starta sökning Starta sökningen genom att klicka på Sökresultat När sökningen slutförts visas en lista med videoklipp som uppfyller filterkriterierna. I den här listan visas de senaste inspelningarna högst upp och de tidigaste längst ner. 1. Klicka på en kolumnrubrik om du vill sortera listan efter den kolumnen. Klicka ytterligare en gång om du vill sortera listan i omvänd ordning. 2. Använd rullningslisten om du vill studera hela listan. 3. Klicka på en post i listan om du vill markera den. Vald händelse visas i uppspelningsfönstret. 4. Om du vill ändra uppspelningshastighet och riktning använder du uppspelningskontrollerna. Klicka på om du vill öppna listan. Klicka på om du vill rensa listan. F.01U v Användarhandbok Bosch Security Systems

53 Bosch Video Client Start från kommandoraden sv Start från kommandoraden Du kan också starta programmet från kommandoraden med ytterligare parametrar. Med kommandot C:\Program Files\Bosch\Video Client\videoclient.exe -? öppnar du t.ex. ett hjälpfönster med mer information om de parametrar du kan använda. Bosch Security Systems Användarhandbok F.01U v

54 54 sv Start från kommandoraden Bosch Video Client 15.1 Parametern Sites Om du använder parametern platser måste du ange sökvägen till en xml-fil som beskriver DVRenheterna på de olika platserna. Ett exempel är kommandot C:\Program Files\Bosch\Video Client\videoclient.exe -sites D:\sites_file.xml XML-filstruktur Xml-filen har en enkel struktur som visas i följande exempel: En redigerbar exempel-xml-fil finns på Bosch webbplats. F.01U v Användarhandbok Bosch Security Systems

55 Bosch Video Client Start från kommandoraden sv Platsrutan I platsrutan visas de DVR-enheter som står med i start-xml-filen. Bild 15.1 Platsrutan Om du behöver kan du minska antalet platser som visas genom att ange text i filtreringsområdet. Välj en enhet och ange användarnamn och lösenord. Logga in på enheten genom att klicka på och hämta listan med kameror som är anslutna till den. Bosch Security Systems Användarhandbok F.01U v
