Rullningslager, indelning

Transkript

1 , indelning Rullkroppar Kulor (Kullager) Rullar (Rullager) Cylindriska Bomberade (sfäriska) Logaritmiska (Carb) Nålrullar (Nålrullager) Belastningsriktning Axiella Radiella Rullbana Sfäriska Koniska

2 Kullager Radiella - Enradigt spårkullager - Tvåradigt spårkullager - Enkelverkande vinkelkontaktkullager - Tvåradiga vinkelkontaktkullager - Sfäriskt kullager Axiella - Enkelverkande axialkullager - Dubbelverkande axialkullager - Vinkelkontaktaxialkullager Rullager Radiella - Cylindriska rullager (i en eller flera rader) - Cylindriska kryssrullager - Sfäriska rullager - Koniska rullager Axiella - Cylindriska axialrullager - Sfäriska axialrullager - Koniska axialrullager Nålrullager - Nålrullager - Axialnålrullager Vissa rullningslager finns livstidssmorda

3 , uppbyggnad

4 Val av lagertyp (rullkropp) Punkt kontakt Linjekontakt Kullager Högt varvtal Låg friktion Radiallager tar viss axiell belastning Rullager Hög belastning (linjekontakt ger lägre yttryck) Nålrullager Små inbyggnadsmått Carblager Axiella förskjutningar, snedställning, hög belastning Sfäriska lager Självinställande

5 Val av lagertyp Belastning Små belastningar Kullager - Enkel konstruktion - Tål höga varvtal - Kräver ringa tillsyn Hög belastning Rullager Stötbelastning Rullager Axialbelastning skall överföras av radiallager Låg belastn Hög belastn Spårkullager Vinkelkontaktkullager Koniskt rullager Snedställning Små belastningar Sfäriskt kullager Hög belastning Sfäriskt rullager Axialbelastning - Axialkullager kan enbart ta axialbelastning - Axialrullager kan ta viss radialbelastning

6 Beräkningar enligt ISO Livslängd: L C = P p 10 [miljoner varv] Ekvivalent lagerbelastning: P = X F r + Y F a [N] Dynamiskt bärighetstal: C [N] ur tabell (Den belastning som ger livslängd 1 miljon varv Faktor för kontaktyta: kullager: p = 3 rullager: p = 10/3 Livslängd i timmar: L 10h = L /(n 60) [h]

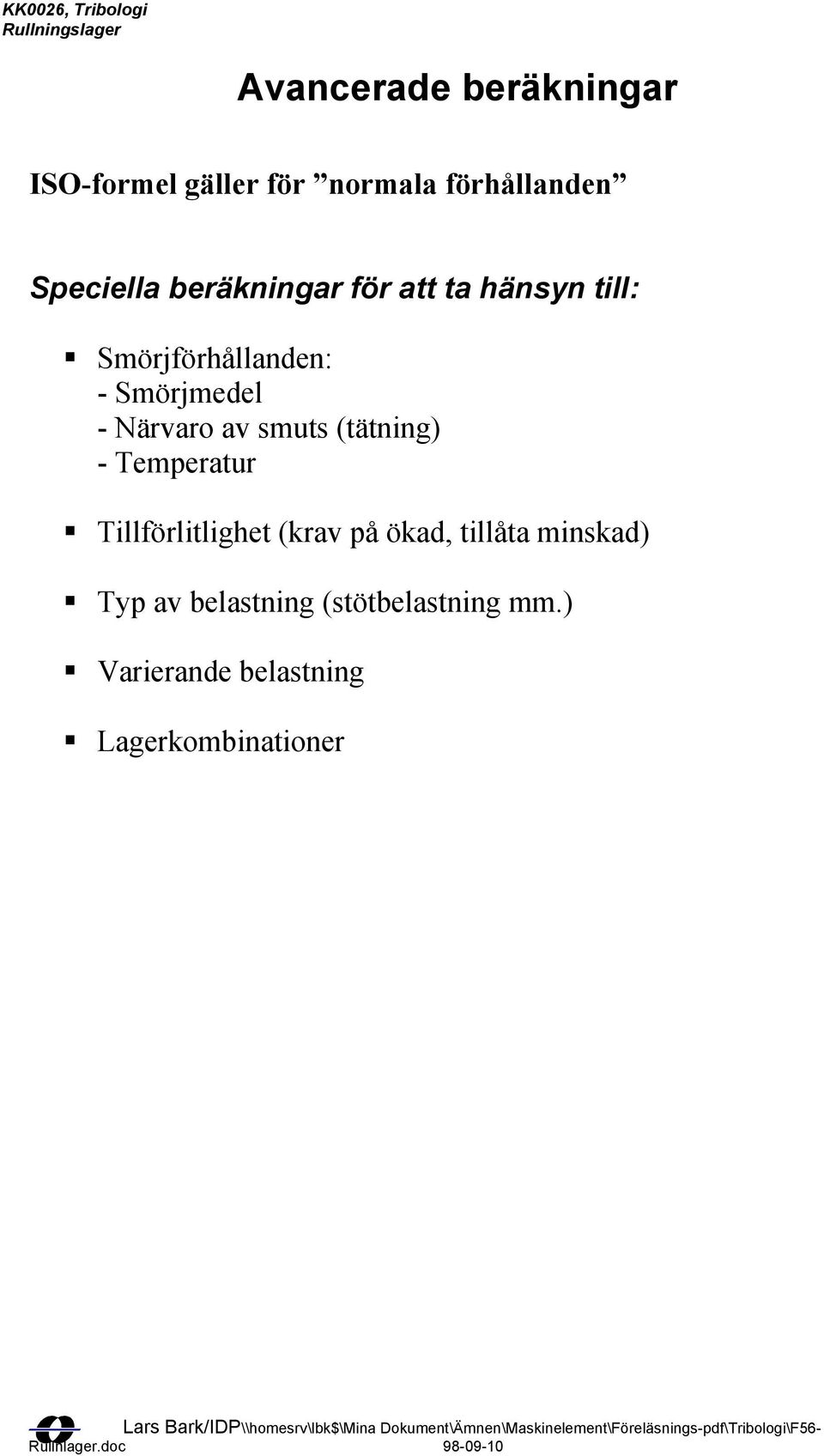

7 Avancerade beräkningar ISO-formel gäller för normala förhållanden Speciella beräkningar för att ta hänsyn till: Smörjförhållanden: - Smörjmedel - Närvaro av smuts (tätning) - Temperatur Tillförlitlighet (krav på ökad, tillåta minskad) Typ av belastning (stötbelastning mm.) Varierande belastning Lagerkombinationer

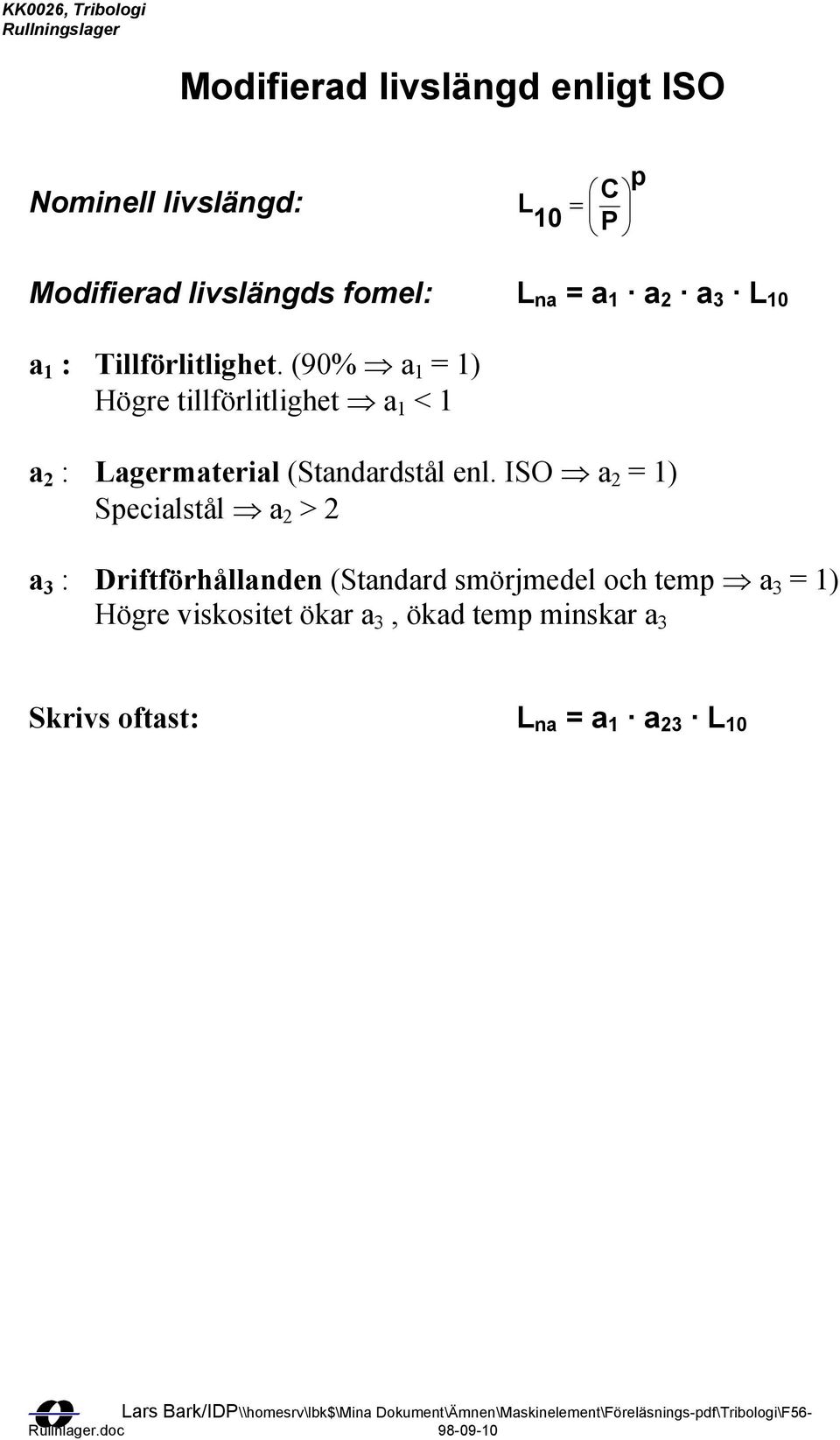

8 Modifierad livslängd enligt ISO Nominell livslängd: L 10 p C = P Modifierad livslängds fomel: L na = a 1 a 2 a 3 L 10 a 1 : Tillförlitlighet. (90% a 1 = 1) Högre tillförlitlighet a 1 < 1 a 2 : Lagermaterial (Standardstål enl. ISO a 2 = 1) Specialstål a 2 > 2 a 3 : Driftförhållanden (Standard smörjmedel och temp a 3 = 1) Högre viskositet ökar a 3, ökad temp minskar a 3 Skrivs oftast: L na = a 1 a 23 L 10

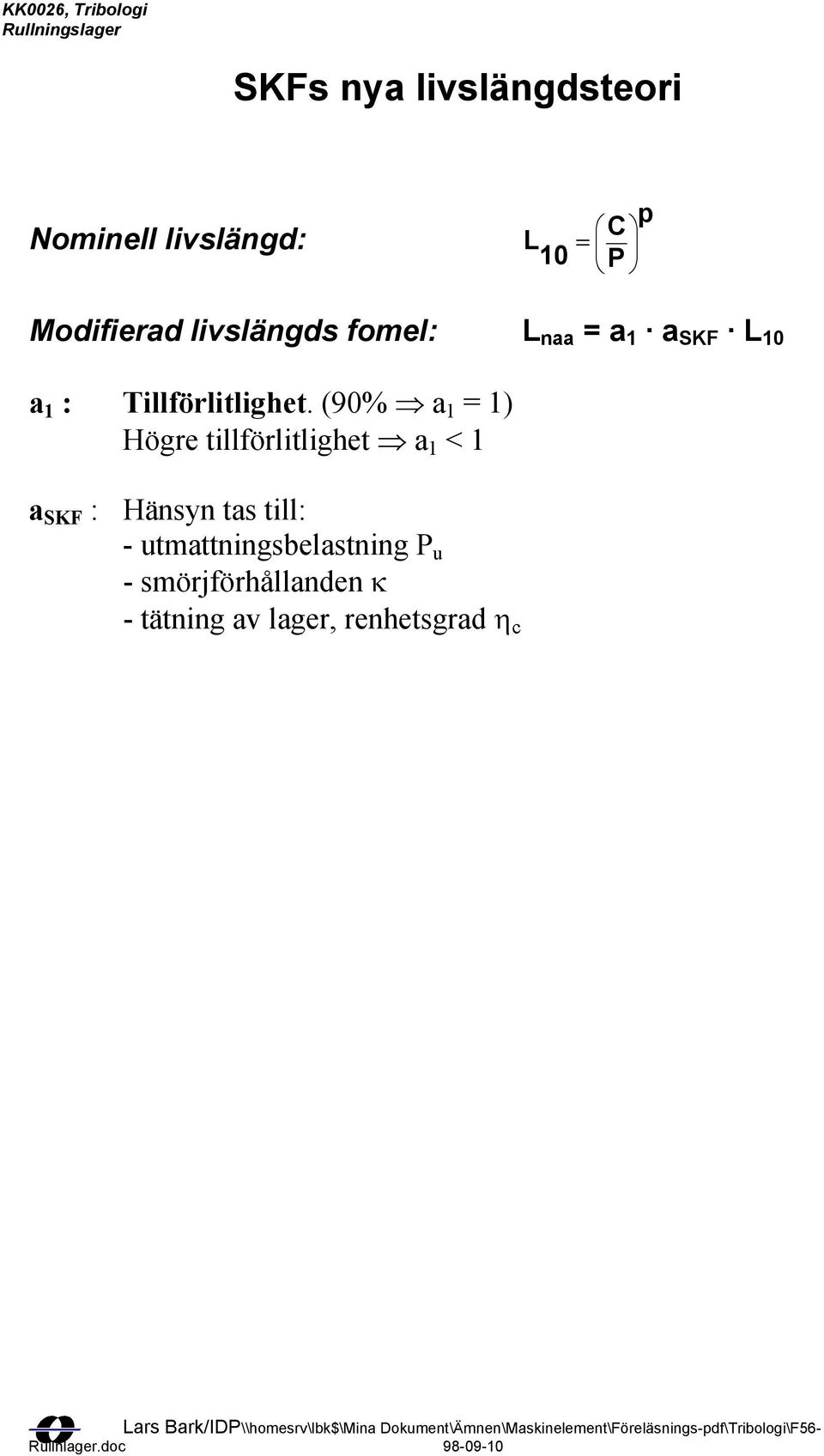

9 SKFs nya livslängdsteori Nominell livslängd: L 10 p C = P Modifierad livslängds fomel: L naa = a 1 a SKF L 10 a 1 : Tillförlitlighet. (90% a 1 = 1) Högre tillförlitlighet a 1 < 1 a SKF : Hänsyn tas till: - utmattningsbelastning P u - smörjförhållanden κ - tätning av lager, renhetsgrad η c

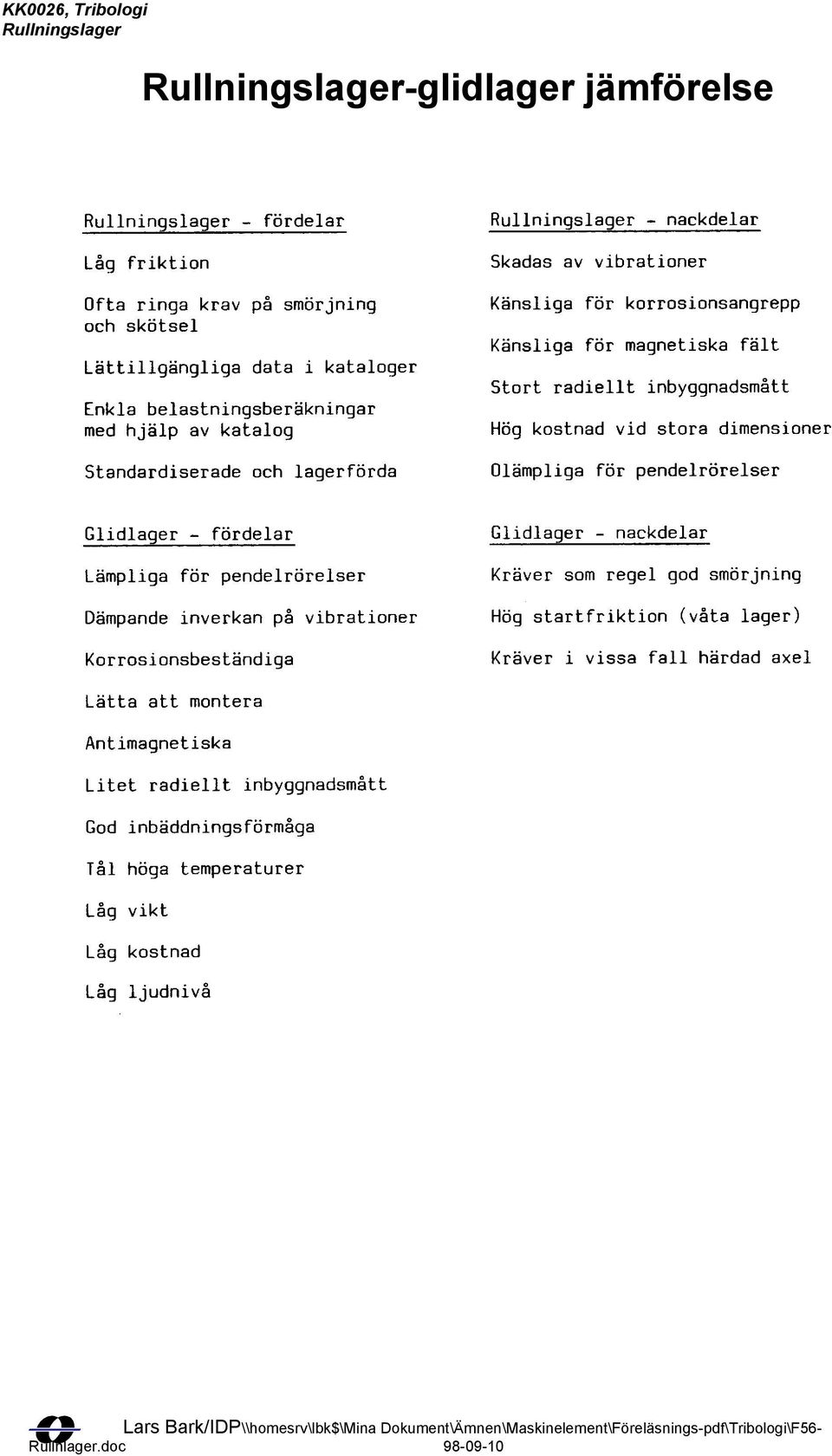

10 -glidlager jämförelse
