1 JACKINGS Lilla Gula Tredje upplagan Lagra Täta Fästa Lyfta acking.se

2 INNEHÅLL Innehåll... 1 Företagsdata... 2 Kullager, rull- och glidlager O-ringar, X-ringar, Stödringar Radialtätningar, V-ringar Hydraulik- och Pneumatiktätningar Låsringar, Shims Låsbrickor Starlock S.... morjntpp 1 ar Smörjmedel Rocol, (Valvoline) Rengöringsmedel Tufanega Låsvätskor, konstruktionslim Transmissionsremmar Fästelement (DIN-nummer) Pinnar, kilar Gänginsatser Recoil Vågbrickor (för kullager) Hydraulik TANGYE, domkrafter, hydraulpumpar Tabeller

3 FÖRETAGSDATA: Adress: Kungsringen 16, KUNGSÖR Telefon: Telefax: Hemsida: E-post: Bankgiro: Org.nummer: VAT-nummer: SE Företaget innehar F-skattebevis FÖRSÄLJNINGSVILLKOR: Priser: Mervärdeskatt: Leveransvillkor: Betalningsvillkor: Garantitid: Samtliga i prislistor angivna priser gäller med förbehåll för eventuella justeringar utan föregående avisering. Tillkommer. Fritt vårt lager. Kontant netto om ej kredit avtalats, varvid gäller 30 dagar netto.vid fakturering med nettovärde under 100,- tillkommer småorderavgift. 1 år, avseende vara med konstaterat fabrikationsfel. I övrigt tillämpas Sveriges Mekanförbunds "Allmänna leveransbestämmelser". ÖVRIGT: Om en detalj, upptagen i denna katalog inte finn; i lager, kan vi normalt ta fram den inom rimlig tid. Önskas utförande eller dimension som inte finns med i katalogen, kan vi ofta hjälpa till med att anskaffa dessa. JACKING AB Tel: Fax:

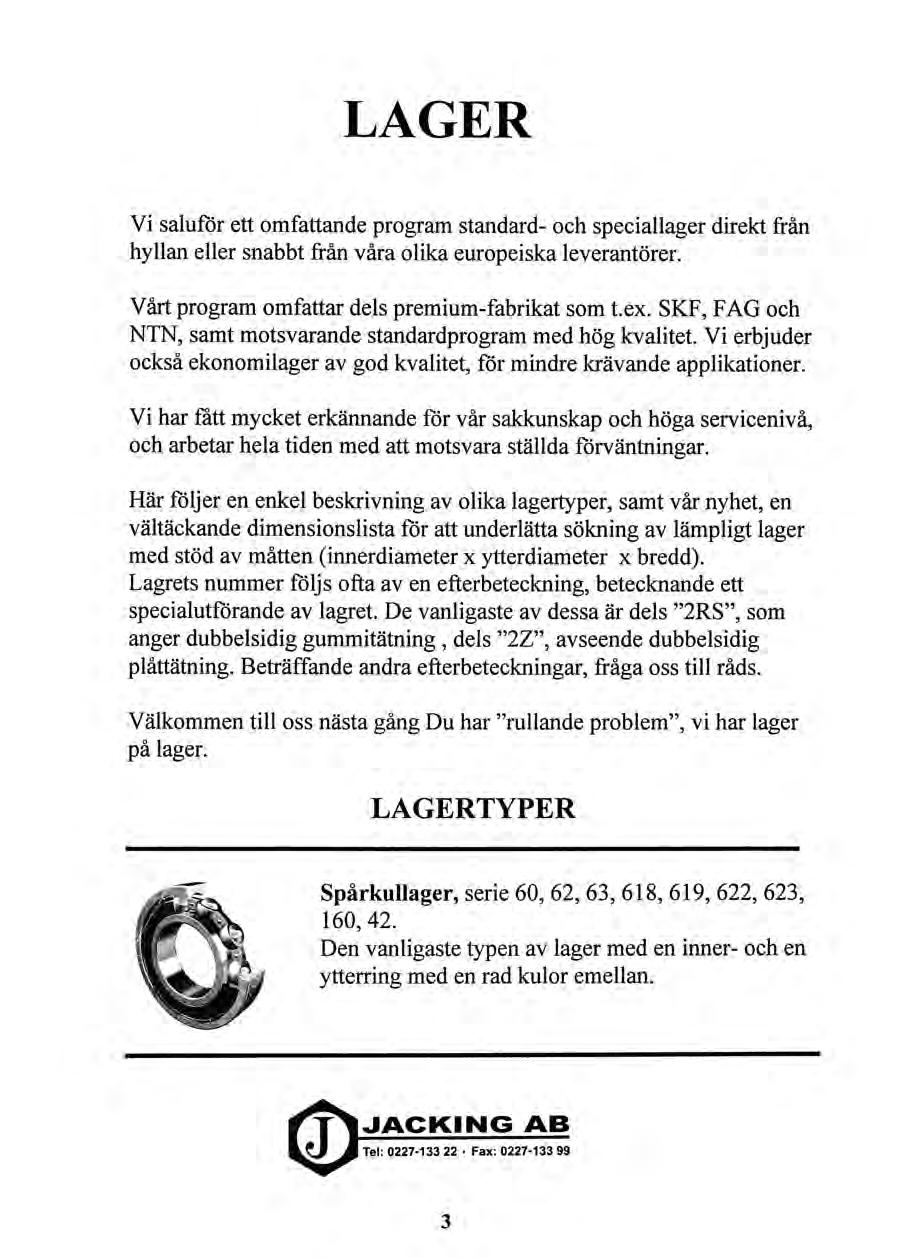

4 LAGER Vi saluför ett omfattande program standard- och speciallager direkt från hyllan eller snabbt från våra olika europeiska leverantörer. Vårt program omfattar dels premium-fabrikat som t.ex. SKF, FAG och NTN, samt motsvarande standardprogram med hög kvalitet. Vi erbjuder också ekonomilager av god kvalitet, för mindre krävande applikationer. Vi har fått mycket erkännande för vår sakkunskap och höga servicenivå, och arbetar hela tiden med att motsvara ställda förväntningar. Här följer en enkel beskrivning av olika lagertyper, samt vår nyhet, en vältäckande dimensionslista för att underlätta sökning av lämpligt lager med stöd av måtten (innerdiameter x ytterdiameter x bredd). Lagrets nummer följs ofta av en efterbeteckning, betecknande ett specialutförande av lagret. De vanligaste av dessa är dels "2RS", som anger dubbelsidig gummitätning, dels "2Z", avseende dubbelsidig plåttätning. Beträffande andra efterbeteckningar, fråga oss till råds. Välkommen till oss nästa gång Du har "rullande problem", vi har lager på lager. LAGERTYPER Spårkullager, serie 60, 62, 63, 618, 619, 622, 623, 160, 42. Den vanligaste typen av lager med en inner- och en ytterring med en rad kulor emellan. JACKING AB Tel: Fax:

5 Sfäriska kullager, serie 12, 13, 22, 23. Ytterringens insida är sfäriskt formad, vilket tillåter en viss snedbelastning. Sfäriska rullager, serie 213, 222, 223, 230, 231, 232, 240, 241. I stort sett samma funktion som sfäriska kullager ovan, men med klart större bärighet. Vinkelkontaktkullager, serie 70, 72, 73, 78, 79, 32. Tar upp laster både radiellt och axiellt. Används ofta i maskiner med krav på stor precision och höga hastigheter. Koniska rullager, serie 302, 303, 313, 320, 322, 323, 330, 331, 332, Timken-nummer (ej listade). Tar upp radiella och axiella laster, används mycket Inom fordonsindustrin. Axialkul- och rullager, serie 511, 513, 293. Avsedda för axiell belastning. Rullagret tål högre belastning än kullagret. 4

6 JACKING AB Tel: Fax: Cylindriska rullager, typ N, NJ, NU, NUP. Närmast avsedda för tyngre radiella laster. Nållager, Nålkransar, typ K, BK, HK, NKI, NK, NA49, NA69. Största fördelen är det betydligt lägre utrymmeskravet, jämfört med kul- och rullager. Lagerenheter. Begreppet omfattar ett kul- eller rullager, monterat i en speciell hållare, huvudsakligen i typerna stålager och flänslager. Begär detaljupplysningar. Ledlager, Länklager, typ GE, GEEW, GEG, GEEM, GEZ. Detta är glidlager i olika utföranden, speciellt lämpade för krängningsrörelser med lågt varvtal och vid behov av snedställningsmöjligheter Begär detaljupplysningar. Glidlager. Glidlagerbussningar med eller utan fläns. Finns I flera olika material, glidyte-varianter och dimensioner. Begär detaljupplysningar. 5

7 DIMENSIONSLISTA ÖVER KUL- OCH RULLNINGSLAGER I.D. Y.D. B. Nr. Nr. Nr. Nr. Nr öppet tätat öppet tätat öppet tätat ,17 9,52 3,97 EE 0 R ,5 684 öppet tätat ,76 12,7 3,97 EE1 öppet R3 öppet 4,76 12,7 4,97 EE1 tätat R3 tätat öppet tätat ,5 686 öppet tätat /21-2Z ,35 15,87 4,97 EE 1'A R 4 6,35 19,05 5,56 EE2 öppet R4A öppet 6,35 19,05 7,14 EE2 tätat R4A tätat ,5 687 öppet tätat öppet tätat 6

8 Tel: Fax: I.D. Y.D. 13. Nr. Nr. Nr. Nr. Nr ZW /24-2Z /26-2Z öppet tätat ,52 22,22 5,56 EE3 öppet R6 öppet 9,52 22,22 7,14 EE3 tätat R6 tätat , /35-2Z , ,7 28,57 6,35 EE4 öppet R8 öppet 12,7 28,57 7,94 EE4 tätat R8 tätat 12, Z% RS'A 7

9 I.D. Y.D. B. Nr. Nr. Nr. Nr. Nr. 12,7 41,27 15,87 RMS Z/ , , , /47-2Z 6202/47-2RS 15,87 34,92 7,14 EE5 öppet R10 öppet 15,87 34,92 8,73 EE5 tätat R10 tätat 15, Z-5/ RS-5/8 15, Z-5/ RS-5/8 15,87 46,04 15,87 RMS Z/ Z/ , , , , , Z-3/ RS-3/4 19,05 41,27 7,94 EE6 öppet R12 öppet 8

10 JACKING AB Tel: Fax: I.D. Y.D. B. Nr. Nr. Nr. Nr. Nr. 19,05 41,27 11,11 EE6 tätat R12 tätat 19,05 44,45 9,52 EE7 öppet 19,05 44,45 12,7 EE7 tätat 19, Z-3/4 19,05 50,8 17,46 RMS , , , , , / / / /22 22, Z-7/8 22,22 47,62 9,52 EE8 öppet R14 öppet 22,22 47,62 12,7 EE8 tätat R14 tätat 22,22 57,15 17,46 RMS ,

11 I.D. Y.D. B. Nr. Nr. Nr. Nr. Nr , , , , ,4 50,8 9,52 EE9 öppet R16 öppet 25,4 50,8 12,7 EE9 tätat R16 tätat 25,4 57,15 19,05 RMS / / / / /28 28,57 53,97 9,52 EE10 öppet R18 öppet 28,57 53,97 12,7 EE10 tätat R18 tätat 28,57 63,5 15,87 RLS-9 28,57 71,44 20,64 RMS , , , , , ,75 57,15 9,52 EE11 öppel R20 öppet 31,75 57,15 12,7 EE11 tätat R20 tätat 31,75 63,5 15,87 RLS9 1 1/4 10

12 JACKING AB Tel: Fax: I.D. Y.D. B. Nr. Nr. Nr. Nr. Nr. 31,75 31,75 69,85 79,37 17,46 22,22 RLS-10 RMS / / / / /32 34,92 63,5 11,11 EE12 öppet R22 öppet 34,92 63,5 14,29 EE12 tätat R22 tätat 34,92 76,2 17,46 RLS-11 34,92 88,9 22,22 RMS , , , , ,1 82,55 19,05 RLS-12 38,1 95,25 23,81 RMS

13 I.D. Y.D. B. Nr. Nr. Nr. Nr. Nr , ,75 30, , , ,27 88,9 19,05 RLS-13 41,27 101,6 23,81 RMS-13 44,45 95,25 20,64 RLS-14 44,45 107,95 26,99 RMS , , , , , ,62 101,6 20,64 RLS-15 47,62 114,3 26,99 RMS

14 JACKING AB Tel: Fax: I.D. Y.D. B. Nr. Nr. Nr. Nr. Nr , , , , , ,8 101,6 20,64 RLS-16 50,8 114,3 26,99 RMS , , , , , ,15 114,3 22,22 RLS-18 57, RMS-18 13

15 I.D. Y.D. B. Nr. Nr. Nr. Nr. Nr , , , , ,

16 0-RINGAR X-RINGAR STÖDRINGAR A.k.ek Ae, JACKING AB KULLAGER MASKINDELAR Kungsringen KUNGSÖR Tel: Fax:

17 0-ringar, allmänt ALLMÄNT 0-ringen är idag ett välkänt tätningsbegrepp för alla. Den är, tack vare sin enkla form och sitt ringa utrymmeskrav, det vanligast förekommande tätningselementet i världen. 0-ringen tillverkas i en mängd olika material, för att uppfylla de flesta tänkbara konstruktionskrav och skilda användningsområden. TÄTNINGSPRINCIP 0-ringen tätar genom att den kläms mellan FÖR 0-RINGAR omgivande ytor och tätar mot dessa. Klämningen bör uppgå till % av tvärsnittet, beroende på applikationen. Detta broschyrmaterial är inte avsett som konstruktionsunderlag, snarare som en enkel vägledning vid val av tätningselement. LAGERHÅLLNING Standarddimensioner kan i regel levereras omgående från vårt lager i standard-materialet nitril 70 shore. De i katalogen upptagna specialdimensionerna, liksom icke standardmaterial, lagerföres i begränsad omfattning, men kan oftast beställas för leverans med kort varsel. DYNAMISKA TÄTNINGAR Spel mellan axel och hål, erfarenhetsvärden: 0-ringstvärsnitt, mm Hela spelet, mm Metrisk standard Tumstandard Min. Max. 1,6 1,78 0,01 0,05 2,4 2,62 0,01 0,13 3,0 3,53 0,02 0,15 5,7 5,34 0,03 0,18 8,4 7,0 0,04 0,21 0-ringar i hårdhet 70 shore rekommenderas vid arbetstryck upp till 10 MPa. Vid högre tryck måste: - Spel mellan axel och hål minskas. - Stödringar monteras. - Hårdare gummikvalitet väljas. STATISKA TÄTNINGAR Vid statisk tätning kan mycket höga tryck tillåtas, om spelet mellan omgivande detaljer är obetydligt. 16

18 JACKI NG AB Tel: Fax: OR-material; X-ringar, allmänt MATERIALEGENSKAPER Material Nitril (NBR) Beständighet mot Väder Vatten, och ånga ozon och alkalier Mindre God god Starka och oxideran de syror Mindre god Bensin och oljor Temperatur område, cirka C Max. temp. = snabbare uttorkning God Kloropren (CR) God Utmärkt Mindre Mindre god god Eten-propen Utmärkt Utmärkt God Dålig (EPDM) Silikon (Q) Utmärkt Mindre Dålig Mindre god god Viton (FPM) Utmärkt Mindre god God Utmärkt X-RINGAR X-ringen användes i första hand som tätning i lätta hydrauliska och pneumatiska konstruktioner, där toleranserna mellan de rörliga delarna kan hållas relativt snäva. X-ringen ger mindre friktionsmotstånd tack vare liten anliggningsbredd och liten hoptryckning. Anliggningen med två tätläppar och dessas följsamhet ger låg oljetransport. Det låga anliggningstrycket ger mindre friktionsvärme, resulterande i liten avnötning och lång livslängd. X-ringens nästan kvadratiska tvärsnitt motverkar spiralvridning genom rullning i spåret. Detta kan förekomma hos o-ringar, speiellt om olikformad klämning föreligger. X-ringar tillhandahålles i material nitrit 70 shore, i tumdimensioner enligt engelsk-amerikansk standard. Måttsättningen är praktiskt taget identisk med motsvarande o-ringsmått. X-ringen kan ofta användas i befintligt o-ringsspår, men vid nykonstruktion bör man tillämpa en egen måttsättning för x-ringar. För x-ringsdimensioner, se vidare sidan 20. O-RINGSSNÖRE Användes för egen tillverkning av o-ringar i udda dimensioner eller material, se vidare sida

19 Dynamiska tätningar, inbyggnad d t EXEMPEL PÅ DYNAMISKA TÄTNINGAR (Beträffande bokstavshänvisningar, se skissen till vänster.) A. KOLVTÄTNING Användes vid max.tryck upp till cirka 10 MPa. UTAN STÖD- 0-ringens radiella hoptryckning = cirka 15 %. RINGAR Spårbredd: t, mm Bredd, mm t, mm Bredd, mm 1,78 2,5 2,4 3,2 2,62 3,5 3,0 4,0 3,53 4,5 5,7 7,5 5,34 7,0 8,4 11,0 7,0 9,5 B. KOLVTÄTNING, ENKELVERKAN- DE, MED 1 STÖD- RING. Användes vid max.tryck över 10 MPa. 0-ringens radiella hoptryckning = cirka 15 %. Spårbredd: t, mm Bredd, mm t, mm Bredd, mm 1,78 3,8 2,4 4,6 2,62 5,0 3,0 5,4 3,53 6,2 5,7 9,3 5,34 8,8 8,4 13,2 7,0 12,0 C. KOLVTÄTNING, DUBBELVER- KANDE, MED 2 STÖD- RINGAR. D. KOLVSTÅNGS- TÄTNING UTAN STÖDRING Användes vid max.tryck över 10 MPa och trycket alternerande från vardera sidan. 0-ringens radiella hoptryckning = cirka 15 %. Spårbredd: t, mm Bredd, mm t, mm Bredd, mm 1,78 5,2 2,4 6,0 2,62 6,4 3,0 6,8 3,53 7,6 5,7 11,1 5,34 10,5 8,4 15,4 7,0 14,5 Användes vid max.tryck upp till cirka 10 MPa. 0-ringens radiella hoptryckning = cirka 15 %. Betr. spårbredd, se tabell vid "A" ovan. E. KOLVS-TÅNGS- TÄTNING MED STÖDRING Användes vid max.tryck över 10 MPa. 0-ringens radiella hoptryckning = cirka 15 %. Betr. spårbredd, se tabell vid "B" ovan. 18

20 JACKING AB Tel: Fax: Orienteringsskiss, inbyggnad 19

21 Statiska tätningar, inbyggnad d t EXEMPEL PÅ STATISKA TÄTNINGAR. (Betr. bokstavshänvisningarna, se skissen på föregående sida.) F, G. CYLINDER- FODER- TÄTNINGAR. 0-ringens radiella hoptryckning = cirka 20 %. Spårbredd: t, mm Bredd, mm t, mm Bredd, mm 1,6 2,3 1,78 2,4 2,4 3,1 2,62 3,6 3,0 3,7 3,53 4,8 5,7 6,4 5,34 7,1 8,4 9,5 7,0 9,0 Om stödring erfordras, ökas spårbredden med skillnaden i bredd mellan tabellerna "A" och "B" på föregående uppslag. H. CYLINDER- FODER- TÄTNING Triangulärt o-ringsspår. Spårdimensioner: t, mm L, mm 1,6 2,2 1,78 2,4 2,4 3,2 2,62 3,5 3,0 4,0 3,53 4,7 5,34 7,0 5,7 7,6 7,0 9,5 8,4 11,1 J. FLÄNSTÄTNING, 0-ringens axiella hoptryckning = %. SLUTET SPÅR Spårbredd: t, mm Bredd, mm t, mm Bredd, mm 1,6 2,1 1,78 2,4 2,4 3,4 2,62 3,6 3,0 4,0 3,53 4,8 5,7 7,5 5,34 7,1 8,4 10,0 7,0 9,4 K. FLÄNSTÄTNING, O-ringens axiella hoptryckning = %. ÖPPET SPÅR Spårets ytterdiameter = o-ringens ytterdiameter. 20

22 JACKING AB Tel: Fax: d 0-ringar, dimensionstabell 0-RINGAR, MÅTTABELL Måtten d x t anger innerdiameter x materialtjocklek enligt skissen ovan. Understruket o-ringsmått markerar standarddimension. dxt.mm dxt.mm dxt.mm dxt.mm dxt.mm dxt.mm 0,50x1,0 3,20x1,78 5,10x1,9 6,50x2,0 7,90x2,6 9,30x2,62 0,80x1,0 3,30x1,0 5.28x1.78 6,50x2,2 8,00x0,7 9,30x4,0 1,06x1, x x2.4 6,60x1,6 8,00x1,0 9,50x1,0 1,15x1,0 3,40x1,5 5,50x1,2 6,70x0,8 8,00x1,5 9,50x1,3 1,20x1,0 3,40x1,9 5,50x1,3 6.75x1.78 8,00x1,65 9,50x1,6 1,40x1,0 3,50x1,0 5,50x1,5 6,90x1,6 8,00x1,9 9,50x1,78 1,40x1,8 3,50x1,25 5,50x1,6 7,00x1,0 8,00x2,0 9,50x2,0 1,42x1,52 3,60x1,0 5,50x2,3 7,00x1,35 8,00x2,2 9,50x2,2 1,60x1,0 3,60x1,6 5,50x2,4 7,00x1,5 8,00x3,0 9,50x2,4 1,60x1,3 3.69x1.78 5,50x2,5 7,00x1,57 8,00x3,5 9,50x2,8 1,60x2,0 3,70x0,5 5,50x2,7 7,00x2,0 8.10x1.6 9,50x3,0 1,73x2,4 4,00x1,0 5,60x1,6 7,00x3,0 8,10x2,5 9,50x4,5 1,78x1,02 4,00x1,5 5,69x0, x x2.4 9,52x1,58 1,78x1,78 4,00x2,0 5,70x0,5 7,20x1,2 8,30x3,18 9,53x3,53 1,80x1,2 4.10x1.6 5,70x1,6 7,20x1,3 8,40x1,57 9,60x2,9 2,00x0,75 4,10x1,78 5,70x1,9 7,20x1,9 8,50x1,27 9,70x2,5 2,00x1,0 4,20x0,79 5,80x1,0 7,30x1,4 8,50x2,0 9,70x3,2 2,10x1,3 4,20x1,9 5,82x1, x2.4 8,50x2,5 9,85x3,18 2,20x1,6 4,30x1,3 5,82x1,2 7,30x2,7 8,60x1,2 9,90x1,0 2,30x0,9 4,30x1,4 5,85x1,78 7,30x5,0 8,60x1,6 9,92x1,83 2,30x1,0 4,30x1,5 5,85x2,4 7,35x1,27 8,70x2,0 9.92x2.62 2,30x1,6 4,30x2,4 6,00x1,0 7,50x1,0 8,80x1,5 10,00x1,0 2,40x1, x1.78 6,00x1,5 7,50x1,17 8,90x1,9 10,00x1,4 2,40x1,9 4,50x1,7 6,00x2,0 7,50x1,3 8,90x2,7 10,00x1,5 2,40x2,3 4,50x2,62 6,00x2,2 7,50x1,5 8,92x1,83 10,00x2,0 2,50x1,8 4,57x1,0 6,00x2,3 7,50x1,78 9,00x1,0 10,00x2,5 2.57x1.78 4,60x1,6 6,00x2,5 7,50x2,2 9,00x1,5 10,00x3,0 2,60x1,0 4,60x1,8 6,00x3,5 7,50x2,5 9,00x1,6 10,00x3,5 2,60x1,3 4,70x1,42 6,00x5,0 7,50x3,0 9,00x2,0 10,00x5,0 2,60x1,7 4,75x0,9 6,00x6,0 7,50x3,2 9,00x2,2 10,00x5,3 2,60x1,9 4,75x1,78 6,02x2,62 7,50x12,4 9,00x2,5 10,00x6,0 2,60x2,4 4,80x1,8 6,07x1,62 7,59x2,62 9,00x2,8 10,00x6,5 2,70x1,7 4,90x1,7 6.07x1.78 7,60x1,2 9,00x3,0 10,03x1,02 2,80x1,5 4,90x1,9 6,10x1.6 7,60x1,6 9,00x5, x1.6 2,80x1,6 5,00x1,0 630x2.4 7,60x2,0 9,10x1, x2,4 2.90x1.78 5,00x1,5 6,35x1,27 7,60x2,3 9.10x1.6 10,40x1,0 3,00x1,0 5,00x1,6 6,35x1, x x ,50x1,6 3,00x1,5 5,00,1,75 6,35x1,78 7,70x1,8 9.19x ,50x1,78 3,00x2,7 5,00x2,0 6,35x2,03 7,80x5,0 9,20x3,5 10,50x2,0 3,10x1,6 5,00x2,5 6,40x1,9 7,90x1,5 9.25x1,78 10,50x2,7 3,10x2,6 5,10x1,0 6,40x3,3 7,90x1,8 9,30x1,5 10,50x3,0 3,12x1, x1 6 6,50x1,3 7,90x2,0 9,30x2,6 10,52x1,83

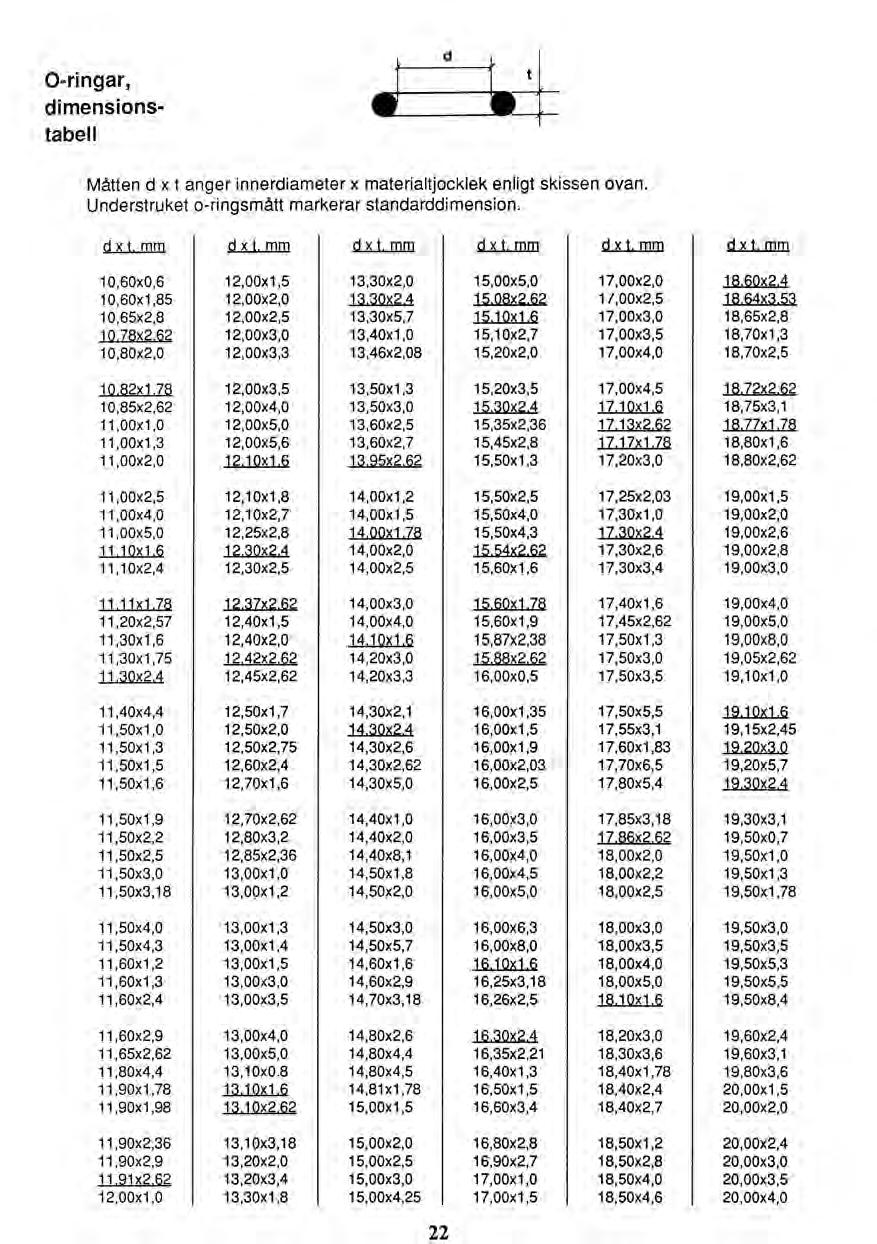

23 0-ringar, dimensionstabell d t Måtten d x t anger innerdiameter x materialtjocklek enligt skissen ovan. Understruket o-ringsmått markerar standarddimension. dxt.mm dxt.mm dxt.mm dxt.mm dxt.mm dxt.mm 10,60x0,6 12,00x1,5 13,30x2,0 15,00x5,0 17,00x2, x2 4 10,60x1,85 12,00x2, x x /,00x2, x ,65x2,8 12,00x2,5 13,30x5, x1.6 17,00x3,0 18,65x2,8 10,78x ,00x3,0 13,40x1,0 15,10x2,7 17,00x3,5 18,70x1,3 10,80x2,0 12,00x3,3 13,46x2,08 15,20x2,0 17,00x4,0 18,70x2, x1,78 12,00x3,5 13,50x1,3 15,20x3,5 17,00x4,5 18,72x ,85x2,62 12,00x4,0 13,50x3, x2.4 17,10x1,6 18,75x3,1 11,00x1,0 12,00x5,0 13,60x2,5 15,35x2,36 17,13x2, x ,00x1,3 12,00x5,6 13,60x2,7 15,45x2, x ,80x1,6 11,00x2, x x ,50x1,3 17,20x3,0 18,80x2,62 11,00x2,5 12,10x1,8 14,00x1,2 15,50x2,5 17,25x2,03 19,00x1,5 11,00x4,0 12,10x2,7 14,00x1,5 15,50x4,0 17,30x1,0 19,00x2,0 11,00x5,0 12,25x2, x ,50x4, x2.4 19,00x2, x x2.4 14,00x2, x ,30x2,6 19,00x2,8 11,10x2,4 12,30x2,5 14,00x2,5 15,60x1,6 17,30x3,4 19,00x3, x1, x ,00x3, x ,40x1,6 19,00x4,0 11,20x2,57 12,40x1,5 14,00x4,0 15,60x1,9 17,45x2,62 19,00x5,0 11,30x1,6 12,40x2, x1.6 15,87x2,38 17,50x1,3 19,00x8,0 11,30x1,75 12,42x ,20x3, x ,50x3,0 19,05x2,62 11,30x2.4 12,45x2,62 14,20x3,3 16,00x0,5 17,50x3,5 19,10x1,0 11,40x4,4 12,50x1,7 14,30x2,1 16,00x1,35 17,50x5, x1.6 11,50x1,0 12,50x2, x2.4 16,00x1,5 17,55x3,1 19,15x2,45 11,50x1,3 12,50x2,75 14,30x2,6 16,00x1,9 17,60x1, x3.0 11,50x1,5 12,60x2,4 14,30x2,62 16,00x2,03 17,70x6,5 19,20x5,7 11,50x1,6 12,70x1,6 14,30x5,0 16,00x2,5 17,80x5, x2.4 11,50x1,9 12,70x2,62 14,40x1,0 16,00x3,0 17,85x3,18 19,30x3,1 11,50x2,2 12,80x3,2 14,40x2,0 16,00x3, x2,62 19,50x0,7 11,50x2,5 12,85x2,36 14,40x8,1 16,00x4,0 18,00x2,0 19,50x1,0 11,50x3,0 13,00x1,0 14,50x1,8 16,00x4,5 18,00x2,2 19,50x1,3 11,50x3,18 13,00x1,2 14,50x2,0 16,00x5,0 18,00x2,5 19,50x1,78 11,50x4,0 13,00x1,3 14,50x3,0 16,00x6,3 18,00x3,0 19,50x3,0 11,50x4,3 13,00x1,4 14,50x5,7 16,00x8,0 18,00x3,5 19,50x3,5 11,60x1,2 13,00x1,5 14,60x1, x1.6 18,00x4,0 19,50x5,3 11,60x1,3 13,00x3,0 14,60x2,9 16,25x3,18 18,00x5,0 19,50x5,5 11,60x2,4 13,00x3,5 14,70x3,18 16,26x2, x1.6 19,50x8,4 11,60x2,9 13,00x4,0 14,80x2, x2.4 18,20x3,0 19,60x2,4 11,65x2,62 13,00x5,0 14,80x4,4 16,35x2,21 18,30x3,6 19,60x3,1 11,80x4,4 13,10x0.8 14,80x4,5 16,40x1,3 18,40x1,78 19,80x3,6 11,90x1, x1.6 14,81x1,78 16,50x1,5 18,40x2,4 20,00x1,5 11,90x1, x ,00x1,5 16,60x3,4 18,40x2,7 20,00x2,0 11,90x2,36 13,10x3,18 15,00x2,0 16,80x2,8 18,50x1,2 20,00x2,4 11,90x2,9 13,20x2,0 15,00x2,5 16,90x2,7 18,50x2,8 20,00x3,0 11,91x2,62 13,20x3,4 15,00x3,0 17,00x1,0 18,50x4,0 20,00x3,5 12,00x1,0 13,30x1,8 15,00x4,25 17,00x1,5 18,50x4,6 20,00x4,0 22

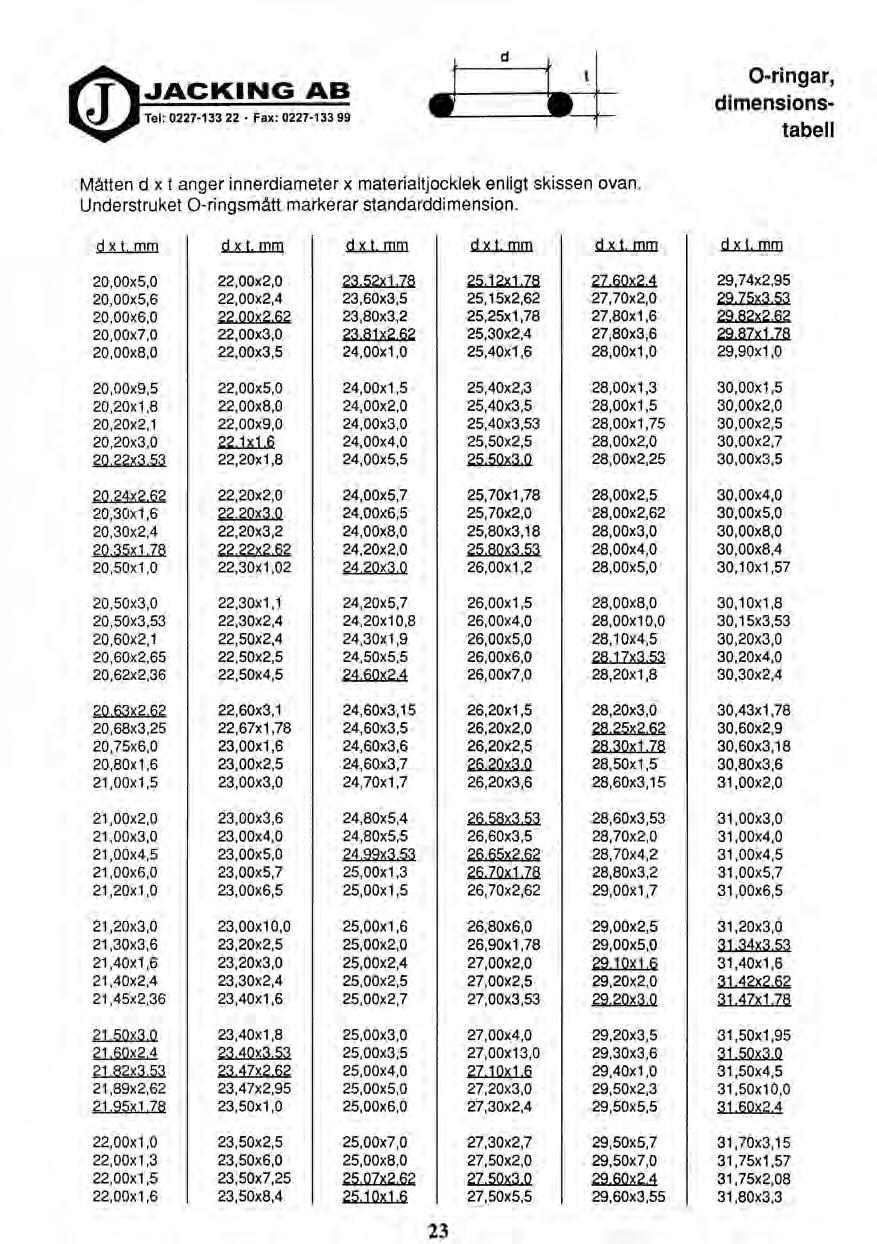

24 23 JACKING AB Tel: Fax: ringar, dimensionstabell Måtten d x t anger innerdiameter x materialtjocklek enligt skissen ovan. Understruket 0-ringsmått markerar standarddimension. dxt.mm dxt.mm dxt.mm dxt.mm dxt.mm dxt.mm 20,00x5,0 22,00x2, x x1.78 V 60x2.4 29,74x2,95 20,00x5,6 22,00x2,4 23,60x3,5 25,15x2,62 27,70x2, x ,00x6, x ,80x3,2 25,25x1,78 27,80x1, x ,00x7,0 22,00x3, x ,30x2,4 27,80x3, x ,00x8,0 22,00x3,5 24,00x1,0 25,40x1,6 28,00x1,0 29,90x1,0 20,00x9,5 22,00x5,0 24,00x1,5 25,40x2,3 28,00x1,3 30,00x1,5 20,20x1,8 22,00x8,0 24,00x2,0 25,40x3,5 28,00x1,5 30,00x2,0 20,20x2,1 22,00x9,0 24,00x3,0 25,40x3,53 28,00x1,75 30,00x2,5 20,20x3,0 22.1x1.6 24,00x4,0 25,50x2,5 28,00x2,0 30,00x2,7 20,22x ,20x1,8 24,00x5, x3.0 28,00x2,25 30,00x3, x ,20x2,0 24,00x5,7 25,70x1,78 28,00x2,5 30,00x4,0 20,30x1, x3.0 24,00x6,5 25,70x2,0 28,00x2,62 30,00x5,0 20,30x2,4 22,20x3,2 24,00x8,0 25,80x3,18 28,00x3,0 30,00x8, x1, x ,20x2, x ,00x4,0 30,00x8,4 20,50x1,0 22,30x1, x3.0 26,00x1,2 28,00x5,0 30,10x1,57 20,50x3,0 22,30x1,1 24,20x5,7 26,00x1,5 28,00x8,0 30,10x1,8 20,50x3,53 22,30x2,4 24,20x10,8 26,00x4,0 28,00x10,0 30,15x3,53 20,60x2,1 22,50x2,4 24,30x1,9 26,00x5,0 28,10x4,5 30,20x3,0 20,60x2,65 22,50x2,5 24,50x5,5 26,00x6, x ,20x4,0 20,62x2,36 22,50x4, x2.4 26,00x7,0 28,20x1,8 30,30x2, x2,62 22,60x3,1 24,60x3,15 26,20x1,5 28,20x3,0 30,43x1,78 20,68x3,25 22,67x1,78 24,60x3,5 26,20x2, x ,60x2,9 20,75x6,0 23,00x1,6 24,60x3,6 26,20x2, x ,60x3,18 20,80x1,6 23,00x2,5 24,60x3, x3.0 28,50x1,5 30,80x3,6 21,00x1,5 23,00x3,0 24,70x1,7 26,20x3,6 28,60x3,15 31,00x2,0 21,00x2,0 23,00x3,6 24,80x5, x ,60x3,53 31,00x3,0 21,00x3,0 23,00x4,0 24,80x5,5 26,60x3,5 28,70x2,0 31,00x4,0 21,00x4,5 23,00x5, x x ,70x4,2 31,00x4,5 21,00x6,0 23,00x5,7 25,00x1, x ,80x3,2 31,00x5,7 21,20x1,0 23,00x6,5 25,00x1,5 26,70x2,62 29,00x1,7 31,00x6,5 21,20x3,0 23,00x10,0 25,00x1,6 26,80x6,0 29,00x2,5 31,20x3,0 21,30x3,6 23,20x2,5 25,00x2,0 26,90x1,78 29,00x5, x3,53 21,40x1,6 23,20x3,0 25,00x2,4 27,00x2, x1.6 31,40x1,6 21,40x2,4 23,30x2,4 25,00x2,5 27,00x2,5 29,20x2, x ,45x2,36 23,40x1,6 25,00x2,7 27,00x3, x3 0 31,47x ,50x3.0 23,40x1,8 25,00x3,0 27,00x4,0 29,20x3,5 31,50x1,95 21,60x2, x ,00x3,5 27,00x13,0 29,30x3, x x x ,00x4, x1.6 29,40x1,0 31,50x4,5 21,89x2,62 23,47x2,95 25,00x5,0 27,20x3,0 29,50x2,3 31,50x10, x ,50x1,0 25,00x6,0 27,30x2,4 29,50x5, x2.4 22,00x1,0 23,50x2,5 25,00x7,0 27,30x2,7 29,50x5,7 31,70x3,15 22,00x1,3 23,50x6,0 25,00x8,0 27,50x2,0 29,50x7,0 31,75x1,57 22,00x1,5 23,50x7, x x x2.4 31,75x2,08 22,00x1,6 23,50x8,4 25,10x1.6 27,50x5,5 29,60x3,55 31,80x3,3

25 24 0-ringar, dimensionstabell d t Måtten d x t anger innerdiameter x materialtjocklek enligt skissen ovan. Understruket o-ringsmått markerar standarddimension. dxt.mm dxt.mm dxt.mm dxt.mm dxt.mm dxt.mm 31,80x3,5 34,20x5,7 37,00x2,0 39,50x4,2 42,00x4,5 45,00x4,0 32,00x2,4 34,30x2,5 37,00x5,0 39,50x5,5 42,00x6,0 45,00x5,0 32,00x3,5 34,50x1,6 37,00x8,4 39,50x10,0 42,10x1,15 45,00x6,0 32,00x4,0 34,50x2,4 37,10x x2.4 42,10x2,1 45,00x7,0 32,00x4,2 34,50x4,5 37,10x3, x x3.0 45,00x10,0 32,00x4,5 34,50x7,4 37,20x3,0 39,80x3,7 42,20x4,0 45,10x3,0 32,00x5, x ,30x3,6 40,00x1,5 42,20x5, x5.7 32,00x5, x2.4 37,40x4,5 40,00x1,78 42,50x1,0 45,50x4,0 32,00x7, x ,46x3,0 40,00x2,0 42,50x8,0 45,60x2,9 32,00x8,0 34,65x x ,00x2, x ,60x5,7 32,00x10,0 34,90x3, x3.0 40,00x3,0 42,80x1,78 45,80x1,6 32,00x12,0 34,90x4,3 37,50x5,3 40,00x3, x x ,10x1.6 35,00x2, x2,4 40,00x3,6 42,90x3,5 46,00x3,0 32,20x1,4 35,00x2, x ,00x3,8 43,00x1, x ,20x3.0 35,00x3, x ,00x4,0 43,00x2,0 46,50x3,0 32,50x1,0 35,00x3,5 37,82x1,78 40,00x5,0 43,00x3,5 46,50x4,0 32,50x1,25 35,00x5,0 37,90x2,62 40,00x7,0 43,00x4,0 46,60x1,6 32,50x1,5 35,00x7,0 38,00x1,0 40,00x18,0 43,00x5,0 46,60x2,4 32,50x3,6 35,10x1.6 38,00x2,0 40,15x3,18 43,30x3,6 47,00x1,2 32,50x5,5 35,20x5,7 38,00x2,5 40,20x5,3 43,50x3,0 47,00x1, x3,53 35,40x2,9 38,00x3,0 40,50x4,2 43,50x4,15 47,00x3, x2, x3.0 38,00x3,5 40,50x4,5 43,82x5,34 47,00x3,5 33,00x2,0 35,50x3,15 38,00x4,0 40,60x2,4 44,00x2, x ,00x2,4 35,50x4,5 38,00x4, x ,00x3,0 47,00x7,0 33,00x5,0 35,60x3,6 38,00x5,0 40,70x2,1 44,00x5,0 47,20x5,7 33,00x8,4 35,80x4,0 38,00x7,0 40,70x3,53 44,00x8,0 47,22x x ,90x2,8 38,40x1, x ,00x8, x ,20x1,78 36,00x1,6 38,50x2, x ,04x ,35x1,78 33,30x1,3 36,00x2,5 38,50x8,5 41,00x1,78 44,10x1,3 47,50x3,0 33,30x1,8 36,00x5,0 38,60x3,0 41,00x4, x ,50x3,2 33,30x2,4 36,00x6,0 38,60x4,2 41,00x5,0 44,17x1,78 47,60x2,4 33,30x3,53 36,00x10,0 39,00x1,6 41,15x3, x3.0 47,62x3,17 33,50x6,0 36,10x1,0 39,00x6,0 41,20x2, x x ,60x1, x3,53 39,10x1,3 41,20x5, x ,65x1,57 34,00x1,0 36,14x ,20x1, x ,50x1,0 47,80x3,0 34,00x2,0 36,20x2,0 39,20x2,0 41,40x1,6 44,50x2,4 48,00x2,0 34,00x2,3 36,20x x3.0 41,40x5,3 44,50x2,6 48,00x2,5 34,00x2,5 36,20x5,7 39,20x5, x3.0 44,50x3,15 48,00x3,0 34,00x3,2 36,40x1,6 39,29x3,53 41,60x1, x2.4 48,00x4,0 34,00x4,0 36,50x2, x x2.4 45,00x1,5 48,00x6,6 34,00x7,0 36,50x3,3 39,40x1,6 41,70x3,18 45,00x1,6 48,00x7,0 34,00x10,0 36,60x1,57 39,40x2,3 42,00x1,6 45,00x2,0 48,00x8,0 34,10x3,6 36,95x3,18 39,50x1,5 42,00x2,5 45,00x2,2 48,50x5,5 34,20x3,0 37,00x1,0 39,50x2,4 42,00x4,0 45,00x3, x2,62

26 25 JACKING AB Tel: Fax: ringar, dimensionstabell Måtten d x t anger innerdiameter x materialtjocklek enligt skissen ovan. Understruket o-ringsmått markerar standarddimension. dxt.mm dxt.mm dxt.mm d x t. mm dxt.mm dxt.mm 49,00x1,0 52,00x5,8 55,00x2, x5.7 62,50x3,0 66,34x2,62 49,00x1,6 52,00x6,5 55,00x3,0 59,20x11,2 62,60x2, x ,00x4,0 52,00x8,0 55,00x5,0 59,30x4, x ,40x1,78 49,00x7,0 52,00x10,0 55,00x10, x3.0 62,87x7, x ,10x1, x ,10x1,7 59,60x2,4 63,00x2,0 66,70x1,2 49,20x3,0 52,30x1,7 55,20x5, x ,00x2,3 66,70x5,1 49,20x3,7 52,30x x x ,00x4,0 67,00x2, x x x5.7 60,00x1,78 63,00x5,0 67,00x2,5 49,20x7,2 52,50x1, x ,00x2,0 63,00x6,0 67,00x3,0 49,21x ,50x3,0 56,00x4,0 60,00x2, x ,00x8, x3.0 53,00x3,0 56,00x8, x2, x ,00x10,0 49,50x5,0 53,00x4,0 56,10x5,3 60,00x3,0 63,50x1,58 67,10x1,6 49,50x5,5 53,00x5,0 56,50x1,2 60,00x3,5 63,50x1,78 67,20x3, x2.4 53,00x6,0 56,50x1,7 60,00x4, x ,50x2,4 49,70x5,3 53,00x12,5 56,50x3,0 60,00x4,5 63,80x3,2 67,50x3,0 49,80x1,8 53,20x5, x ,00x5,0 64,00x2,0 67,50x4,0 50,00x2, x ,70x3,0 60,00x5,5 64,00x3,0 67,50x5,7 50,00x3,0 53,50x1, x ,00x5,8 64,00x4, x2.4 50,00x3,5 53,50x3, x ,00x6,0 64,00x5,0 67,62x2,62 50,00x4, x ,00x1,0 60,00x7,0 64,00x6, x ,00x5, x ,00x8,4 60,00x8,0 64,00x7,0 68,00x2,0 50,16x ,70x1,78 57,05x1,27 60,00x10,0 64,20x1,6 68,00x3,0 50,16x7,0 53,80x10, x x x ,00x5,0 50,30x3,6 53,97x4,7 57,20x3,0 60,50x1,0 64,39x1,78 68,00x6, x x ,20x5,7 60,50x1, x3.0 68,00x7,0 50,47x ,98x6,35 57,50x2,0 61,00x1,2 64,50x4, x3,53 50,50x12,5 54,00x2,0 57,50x3,0 61,00x1, x2.4 69,00x2,0 50,52x1,78 54,00x2, x ,00x2, x ,00x2,8 50,80x3,15 54,00x5,0 57,80x1,6 61,00x4,2 65,00x3,0 69,00x3, x ,00x7,0 58,00x3,7 61,00x4,3 65,00x5,0 69,00x3,5 50,80x3,7 54,00x8,0 58,00x4,0 61,20x3,0 65,00x10,0 69,00x5,5 51,00x2,5 54,20x3,0 58,00x5,0 61,20x5,7 65,00x20,0 69,00x6,0 51,00x4, x51 58,00x6,0 61,30x4,5 65,09x ,00x8,4 51,00x8,1 54,20x11,2 58,00x7, x2.4 65,50x1, x5.7 51,05x1,78 54,50x2, x x ,50x2, x ,10x1, x3.0 58,50x3, x ,50x2, x ,20x5,7 54,50x5,5 58,70x5,5 62,00x2,0 65,70x4, x3.0 51,50x5, x x ,00x9,5 66,00x4,2 69,50x6,5 51,80x3,0 55,00x1,2 58,80x2,36 62,00x10,0 66,00x4, x ,00x1,0 55,00x1,5 58,80x4,2 62,10x1,15 66,00x6, x2.4 52,00x1,5 55,00x1,6 59,00x1,0 62,20x5,7 66,00x12, x ,00x2,0 55,00x1,8 59,00x1, x x ,00x1,8 52,00x3,0 55,00x2,0 59,00x2,0 62,40x1, x ,00x3,5 52,00x3,5 55,00x2,4 59,00x5,0 62,50x1,0 66,30x3,5 70,00x4,0

27 26 0-ringar, dimensionstabell d t Måtten d x t anger innerdiameter x materialtjocklek enligt skissen ovan. Understruket o-ringsmått markerar standarddimension. dxt.mm dxt.mm dxt.mm dxt.mm dxt.mm dxt.mm 70,00x5,0 74,50x5,5 79,00x7,0 83,30x4, x x3.0 70,00x10, x ,20x3,0 83,50x4,0 88,30x16,3 94,60x3,5 70,20x3, x x5.7 84,10x3, x x ,20x3,6 74,75x3,96 79,20x7, x5.7 88,57x2, x ,20x5,5 74,80x1,6 79,20x8,4 84,20x9,0 88,62x1,78 95,00x5,0 70,20x5,7 75,00x5,0 79,40x3, x3.0 89,00x4,0 95,00x6,0 70,50x2,4 75,00x7,0 79,40x4,8 84,50x5,5 89,00x7,0 95,00x8,0 70,50x3,0 75,00x7,9 79,50x2,5 84,50x8,5 89,10x3,0 95,00x10,0 71,00x1,6 75,00x10, x3.0 85,00x1, x5.7 95,00x18,0 71,00x1,8 75,00x12, x ,00x2, x3.0 95,25x3,15 71,00x3,5 75,00x20,0 79,80x5,9 85,00x2,5 89,50x5,0 95,50x2, x2,62 75,40x1,8 80,00x1,6 85,00x4,0 89,50x5,5 95,60x4,6 71,20x3,0 75,50x1,0 80,00x2,0 85,00x5, x ,00x3,0 71,30x4,6 75,50x2,4 80,00x3,0 85,00x6,0 90,00x2,0 96,10x5, x ,50x3,0 80,00x3,8 85,00x7,0 90,00x2,5 96,20x2,0 71,50x5, x ,00x4,0 85,00x8,0 90,00x4,0 96,30x4,6 71,70x5, x ,00x5,0 85,00x16,0 90,00x5,0 96,50x5,5 72,00x2,0 75,87x2,62 80,00x5,5 85,09x ,00x5,5 96,60x1,6 72,00x2,5 75,90x1,78 80,00x8,0 85,20x2,4 90,00x5,7 96,60x10,0 72,00x3,0 76,00x1,6 80,00x10, x ,00x10,0 96,65x3,53 72,00x4,0 76,00x3,0 80,20x5,7 85,50x2,4 90,50x1,6 96,70x2,0 72,00x5,0 76,20x3,53 80,30x2,62 85,50x5,0 90,80x6,25 97,00x3,5 72,00x6,0 76,40x6,6 80,50x2,4 85,50x5,7 91,10x2,5 97,10x5,7 72,00x10,0 76,45x1,78 80,85x3,53 85,70x5,3 91,20x5,7 97,30x3,0 72,39x5,34 76,50x2,4 81,00x2,4 85,70x9, x ,50x2,4 72,50x2,4 76,50x5,7 81,00x3,0 86,00x1,6 91,50x5,5 97,50x9,0 72,50x3,0 77,00x1,5 81,50x3,3 86,00x2, x x5,34 72,55x2,62 77,00x2,0 81,50x6,0 86,10x3,0 91,69x1,78 98,00x2,0 72,60x2,6 77,00x3,0 81,70x3,5 86,20x2,0 92,00x2,5 98,00x2,5 72,60x5,5 77,20x5, x ,20x5,2 92,00x3,0 98,00x3, x ,40x3,6 82,00x2,0 86,50x4,0 92,00x7,0 98,00x4,5 73,00x7,0 77,50x1,78 82,00x4,0 86,61x3,53 92,00x10, x ,09x2,03 78,00x1,2 82,00x5,0 86,90x2,0 92,00x12,0 98,30x1,0 73,20x3,96 78,00x2,0 82,00x10,0 87,00x3,0 92,10x5,34 98,50x3, x ,00x2, x ,00x5,0 93,20x4,0 98,50x3,5 73,50x1,5 78,00x3,0 82,20x2,5 87,00x7,8 93,20x5,7 98,50x5,7 73,50x1,6 78,00x4,0 82,22x2,62 87,00x13,0 93,50x2,4 99,00x3,5 73,50x5,7 78,10x2,1 82,28x1,78 87,10x2,4 93,70x2,4 99,10x2,4 73,91x3,53 78,40x5,3 82,50x2,4 87,10x2,7 94,00x7,0 99,10x3,0 74,00x1,0 78,60x1,0 82,50x3,0 87,20x5,7 94,10x3, x5.7 74,00x4, x ,60x1,6 87,90x5,3 94,10x5, x x x ,00x4,2 88,00x5, x5.7 99,50x4,5 74,30x1,8 79,00x3,5 83,00x5,0 88,00x11,0 94,10x11,2 99,50x5, x3 0 79,00x5,7 83,00x7,0 88,00x12,0 94,40x2,4 100,00x4,0

28 27 JACKING AB Tel: Fax: d t 0-ringar, dimensionstabell Måtten d x t anger innerdiameter x materialtjocklek enligt skissen ovan. Understruket o-ringsmått markerar standarddimension. dxt.mm dxt.mm dxt.mm dxt.mm dxt.mm dxt.mm 100,00x4,5 106,10x5,7 114,00x3,0 120,65x1,78 128,80x8, x ,00x5,0 106,20x3,0 114,00x4, x ,00x10,0 136,00x4, x5,34 106,50x2,4 114,00x9,0 121,00x1,6 129,10x11, x ,00x5,6 106,50x3,0 114,20x7,6 121,50x2,2 129,20x3, x ,00x6,5 106,50x6, x ,00x5, x ,00x3,0 100,00x8,0 106,70x5, x ,00x8,0 129,30x6,2 137,00x4,0 100,00x10,0 107,00x8, x ,50x4, x ,00x4,5 100,30x2,0 107,00x20,0 115,00x1,6 122,50x5,7 129,50x3,5 137,50x8,0 100,40x 1,78 107,10x5,0 115,00x2,3 123,00x2, x ,00x1,8 100,50x4,0 107,10x8,9 115,00x2,5 123,00x2,5 129,50x10,0 138,00x2, x x ,00x5,0 123,00x3,0 129,80x ,00x4, x x ,00x6,2 123,00x3,5 130,00x2,1 138,80x3,0 101, 20x5,7 108,00x2,0 115,00x7,0 123,00x9,0 130,00x3,0 139,00x4,0 101, 27x2,62 108,00x3,0 115,00x16,0 123,19x5,33 130,00x3, x ,30x7,2 108,00x7,0 115,70x5, x ,00x5, x ,34x1,78 108,00x16,0 116,00x3, x ,00x6, x ,00x2,5 108,80x8,4 116,00x4, x ,20x2,4 139,30x7,7 102,00x3,0 109,10x3,0 116,00x5,0 123,80x8,4 130,20x x ,00x4, x ,50x2,0 124,00x4,0 130,30x7,0 139,50x5,0 102,50x2,5 109,10x11,2 116,70x4,4 124,00x8,0 130,50x3,0 139,50x5,5 103,00x2,5 109,30x3,5 116,80x x ,00x2, x ,00x14,0 109,50x5,5 116,90x2, x ,00x5,7 140,00x2,5 103,50x4,0 109,60x5,0 117,00x1, x ,00x10,0 140,00x10,0 103,50x4,5 110,00x1,6 117,00x2,5 125,00x2,4 132,00x2,5 140,30x2,4 104,00x3,0 110,00x5,0 117,00x2,7 125,00x3,5 132,70x5,0 140,50x1,6 104,00x10,5 110,00x10,0 117,00x4,0 125,00x5,0 132,70x5,7 140,50x4, x ,30x4,6 117,00x12,0 125,00x8, x ,70x4, x ,50x2, x ,00x10, x ,30x5,7 104,20x3, x ,30x2,4 125,00x12,0 133,00x3,0 141,80x5,0 104,30x6, x ,30x5,7 125,30x4,6 133,00x16,0 142,00x3, x3,53 111,00x10, x ,60x2,0 133,02x2,62 142,00x6,3 104,50x ,50x3,0 118,00x5,0 126,20x1,6 133,20x5, x ,50x5,5 112,00x2,4 118,00x6, x x x ,00x1,0 112,30x3,0 118,80x8,4 126,50x3,0 133,80x8, x ,00x1,5 112,30x5,7 119,00x12,0 126,60x ,00x4,0 143,00x3,5 105,00x5,0 112,50x4, x ,67x2,62 134,00x6,0 144,00x2,5 105,00x10,0 113,20x5,3 119,50x ,00x3, x ,00x7,0 105,00x11,5 113,60x7,6 119,50x5,5 127,00x4, x3, x ,15x1, x ,00x3,7 127,00x x ,30x3,0 105,50x2, x x ,20x5,7 135,00x2,4 144,30x4,0 106,00x2,0 113,80x8,4 120,00x10,0 127,77x3,53 135,00x4, x ,00x4, x x ,00x3,0 135,00x5, x3,0 106,00x4,5 113,91x2,62 120,2x4,8 128,00x4,0 135,00x7,0 145,00x5,0 106,00x7,0 114,00x1,0 120,32x2,62 128,00x4,5 135,10x5,7 145,00x5,5

29 28 0-ringar, dimensionstabell d t Måtten d x t anger innerdiameter x materialtjocklek enligt skissen ovan. Understruket o-ringsmått markerar standarddimension. dxt.mm dxt.mm dxt.mm dxt.mm dxt.mm dxt.mm 145,00x5,7 155,00x5,5 165,00x3,2 178,00x3, x ,00x5,0 145,00x10, x ,00x4,0 178,00x3, x ,00x5,3 145,20x12,4 156,00x2,5 165,30x4,4 178,00x5,7 195,00x5,0 210,00x6, x7,0 156,00x3,0 166,00x8,0 178,50x8,0 195,00x14,0 210,00x7,0 145,60x3,53 156,00x6, x ,00x2,4 195,20x3,5 210,00x8,0 145,72x2,62 157,00x4,5 167,00x3, x ,00x1,6 210,00x9,1 146,00x16,0 157,00x5,0 168,00x3,0 179,10x8,8 196,00x6,0 210,50x2, x5,34 157,00x6,55 168,00x5, x x ,00x11,2 147,00x1,6 157,50x2,4 168,30x x ,22x5,34 211,00x16,0 147,00x5,7 158,00x3,7 169,00x6,0 180,00x3, x ,00x4,0 147,00x12, x x ,00x4,0 198,50x3,0 212,00x6,6 147,50x3, x x ,00x5, x ,50x5,0 148,00x3,0 158,50x3, x3,0 180,00x6,3 199,30x3,0 214,00x4,0 148,20x6,2 158,50x5,0 170,00x2,4 180,00x9, x ,50x5,4 148,60x ,00x2,0 170,00x3, x ,30x6,1 215,00x5,0 148,80x ,00x3,0 170,00x5,0 181,80x2, x ,00x5,5 148,80x3,8 159,00x12,0 170,00x10,0 183,50x3,0 199,50x5,5 215,10x8,4 149,10x x8, x ,50x5,34 200,00x1, x ,20x x5, x ,50x5,7 200,00x3, x ,30x5, x ,00x4, x ,00x5,0 216,00x3, x3, x ,50x6, x x ,00x8,0 149,50x5,5 160,00x2,3 172,00x2, x ,40x5, x ,00x3,0 160,00x4,0 172,00x3,0 184,20x2,0 200,50x2, x5,7 150,00x4,0 160,00x4,5 172,20x5,5 184,20x3,0 202,00x12, x3,0 150,00x4,5 160,00x5,0 173,00x3, x ,50x3,9 220,00x4,0 150,00x5,0 161,00x2,5 173,30x3, x x7,0 220,00x5,0 150,00x8,0 161,00x3,2 174,00x3,0 185,00x14,0 202,80x ,00x5,6 151,77x5,34 161,00x12,0 174,00x3,2 186,00x3,0 203,00x3,0 220,00x10,0 151,80x ,90x ,10x8,4 187,30x7,0 204,00x2,25 220,00x11,0 152,00x1,0 162,00x3, x ,00x5,5 204,00x5,7 220,50x8,0 152,00x1,6 162,00x8,0 174,50x ,50x16, x x ,00x2,5 163,00x4, x ,10x ,50x2, x ,00x3,0 163,00x9,0 175,00x2, x ,00x1,6 222,00x3, x3,53 163,80x7,0 175,00x3, x ,00x8,0 222,00x11,0 153,00x3,0 164,00x4,0 175,00x3, x ,00x5,7 222,50x3,0 153,00x6,0 164,10x ,00x4,0 190,00x10,0 207,00x3,4 224,00x4,0 153,90x7, x ,00x5, x ,00x6,0 224,10x8,4 154,00x3,2 164,40x5,3 175,10x2,62 191,50x3, x ,00x5,0 154,00x8,0 164,47x 5,34 176,50x7,0 192,00x4,0 209,00x3,0 226,00x2, x ,49x3,53 177,00x12,0 193,00x5,7 209,10x ,00x5,0 154,00x11, x ,17x5,34 193,30x4, x ,00x10, x5, x x x x ,90x ,50x x x ,10x3, x ,00x4,0 155,00x4,0 165,00x1,5 177,50x4, x ,00x3, x3.53

30 29 JACKING AB Tel: Fax: d t 0-ringar, dimensionstabell Måtten d x t anger innerdiameter x materialtjocklek enligt skissen ovan. Understruket o-ringsmått markerar standarddimension. dxt.mm dxt.mm dxt.mm dxt.mm dxt.mm dxt.mm 229,00x3,2 248,00x3, x ,00x6,0 333,00x8,4 368,30x3, x ,00x3,2 269,70x6,35 295,00x8,0 334,00x3,0 370,00x2, x5,7 248,00x3,5 270,00x3,0 295,50x5,0 335,00x5,0 370,00x3, x ,00x11,0 270,00x8,0 296,00x2,5 335,00x10,0 370,00x5,0 230,00x3, x ,00x12,0 296,00x32,0 336,00x4,0 370,00x5,7 230,00x8,0 249,10x12,0 271,00x3, x ,00x8,0 370,00x8,0 230,00x10, x ,20x1,6 298,00x18,0 337,83x7,0 370,00x10,0 230,00x12,0 249,30x7,0 V2.40x x ,10x2,5 372,00x8,4 230,50x3, x ,00x3,2 300,00x2, x ,00x5,7 232,00x3,0 250,00x2,5 273,10x2,0 300,00x4,0 340,00x5,0 375,00x8,4 233,00x7,0 250,00x4,0 274,00x8,0 301,00x5,0 340,00x8,0 378,00x4,0 233,00x8, x ,00x5,8 302,00x5,7 340,00x11,0 379,00x21,0 233,80x5, x ,00x9,0 304,00x3,0 341,00x3,6 379,10x8,4 234,00x3,0 253,90x13,8 277,00x7,0 304,00x5,7 342,00x3, x x8,4 254,00x3,0 278,00x4, x x7,0 380,00x4,0 234,30x5,7 254,00x3,5 278,00x9,7 304,39x3,53 344,00x2,5 380,00x6,2 234,30x ,70x8, x ,00x5,0 344,10x8, x x ,00x5,7 278,70x7,4 307,00x8,4 346,00x4,0 381,00x5,7 235,00x2,5 255,00x11,0 279,00x3,53 308,00x3,5 348,00x3,.0 381,20x8,2 235,00x5,0 258,00x4,0 279,10x8,4 309,00x3,0 348,00x12,0 384,50x8,0 235,00x7,0 258,00x12, x ,00x8,0 349,00x2,5 385,00x5,0 236,00x2,0 259,00x6,0 280,00x3,0 312,00x4,0 349,50x5,7 385,00x6,0 236,00x6,0 259,10x8,4 280,00x5,0 312,50x6,5 350,00x2,5 385,00x20,0 237,20x5,3 259,30x3,0 280,00x10,0 314,00x3,0 350,00x3,0 389,00x8,0 238,00x3, x ,00x11,0 314,00x4,0 350,00x5,0 389,10x8,4 239,10x x ,00x3,2 315,00x10,0 354,00x3,0 390,00x5,0 239,20x8,0 260,00x5,0 282,00x4, x ,00x5,7 390,00x7, x ,00x8,0 284,00x8,0 319,00x10,0 354,00x10,0 391,50x6,0 239,50x3,0 262,00x6,0 285,00x3, x x ,00x4,0 239,50x3,2 262,00x10, x ,00x5,0 355,00x5, x ,00x3,0 263,00x3,2 287,00x3,0 320,00x6,0 355,19x3,53 393,70x6,35 240,00x5,0 263,30x7,0 287,00x3,2 321,00x5,7 357,50x8,4 397,70x5,7 240,00x6,0 264,00x4,0 288,00x6,0 324,10x8,4 359,00x21,0 399,00x6,5 240,00x11,0 264,00x10,0 288,50x5,5 325,00x7,5 359,10x8,4 399,10x8, x7,0 264,50x5,0 289,00x2,4 326,00x5,7 359,30x3, x x3,53 265,00x5,6 289,00x5,3 327,00x4, x ,00x4,0 242,00x3,0 265,00x6,0 289,10x8,4 328,20x2,4 360,00x4,0 400,00x5,0 242,50x5,7 265,00x8, x ,00x3,0 360,00x8,0 400,00x7,0 243,20x3, x ,00x4,0 329,10x8,4 360,00x11,0 400,00x8,0 245,00x3,0 266,29x3,53 290,00x7, x ,00x4,0 403,00x3,0 245,00x8,0 266,50x3,0 290,00x8,0 329,79x3,53 363,60x5,7 405,00x3,0 246,00x4,0 268,30x3, x7,0 330,00x5,7 364,00x5,0 405,26x7,0 247,00x7,0 268,80x8,4 292,00x5,7 330,00x6,0 366,00x11,4 406,00x8,5 247,20x3,53 269,00x3,2 295,00x2,0 333,00x6, x ,00x12,5

31 0-ringar, dimensionstabell d t Måtten d x t anger innerdiameter x materialtjocklek enligt skissen ovan. Understruket o-ringsmått markerar standarddimension. d x t. mm d x t. mm stälora d x t. mm d x t. mrn 408,00x20,0 455,00x8,4 515,00x6,9 610,00x6,0 884,00x10,0 409,00x3,0 456,06x7,0 519,30x5,7 612,00x8,0 888,00x8,4 410,00x5,0 457,00x3,0 520,00x6,5 625,00x7,0 890,00x5,7 412,00x6, x ,00x17,0 629,30x5,7 929,00x6,0 412,00x8,0 460,00x8,0 522,00x8,4 635,00x3,0 934,10x8,4 415,00x8,0 460,00x20,0 525,00x5,0 638,00x6,0 959,10x8,4 415,00x25,0 461,00x8,4 525,00x5,7 640,00x7,0 961,00x12,0 417,00x4,0 465,00x5,0 528,00x3,0 640,00x8,0 965,00x10,0 417,96x7,0 465,00x6,7 528,00x10,0 642,00x6,0 969,00x6,0 418,00x9,0 465,50x6,9 529,30x5,7 643,90x8,4 977,00x4,0 419,00x10,0 468,00x6,5 530,00x5,0 649,00x8,4 1014,00x8,4 419,10x8,4 468,76x7,0 530,00x6,0 650,00x9,5 1050,00x10, x ,00x5,0 530,00x7,0 658,00x5,7 1076,00x5,7 425,00x5,0 470,00x5,7 530,00x10,0 660,00x5,7 1114,00x8,4 427, 10x5,0 470,00x6,0 532,26x7,0 660,00x 12,2 1142,00x14,0 429,10x8,4 471,00x8,0 534,00x5,7 665,00x5,7 1150,00x10,0 430,00x4,0 474,00x3,0 540,00x4,5 665,40x6,0 1215,00x8,4 430,00x5,0 474,00x12,0 540,00x8,0 665,40x7,0 1234,10x8,4 430,00x7, x ,00x5,7 670,00x3,0 1250,00x10,0 430,00x12,0 480,00x7,0 550,00x5,0 670,00x6,0 1260,00x8,4 432,00x4,0 480,00x20,0 553,80x6,2 672,00x4,0 1346,00x14,0 433,00x5,7 481,00x3,0 554,30x5,7 675,00x6,7 434,50x5,5 483,00x6,0 555,00x5,0 680,00x8,4 435,00x8,0 484,00x8,4 555,00x6,0 685,00x5,7 435,00x20,0 485,00x3,0 560,00x7,0 694,00x6,0 435,00x25,0 486,00x6,0 560,00x10,0 715,00x8, x ,00x6,0 560,00x17,0 716,00x6,0 440,00x2,0 490,00x10,0 562,00x7,5 725,00x5,7 440,00x5,0 490,00x25,0 567,00x3,0 740,00x8,4 440,00x7,0 493,00x15,0 570,30x5,7 740,00x 13,0 440,00x17,0 494,10x8,4 575,00x7,0 759,00x5,7 442,00x4,0 494,16x7,0 578,00x 11,0 762,00x4,0 443,36x7,0 495,00x8,0 579,00x6,0 774,10x8,4 444,00x3,0 499,10x8,4 580,00x5,7 790,00x5,7 444,00x5, x ,00x8,0 796,00x12,0 444,00x8,0 500,00x5,0 584,10x8,4 799,30x5,7 446,00x6,0 500,00x12,0 585,00x5,0 806,00x10,0 447,00x4,0 506,86x7,0 588,00x8,4 810,00x8,4 450,00x5,0 507,00x8,7 590,00x10,5 813,00x12,0 450,00x6,0 509,40x6,0 590,00x 15,0 839,00x5,7 453,00x5,7 510,00x3,0 549,00x5,7 845,00x8,4 453,00x6,0 510,00x5,7 595,00x7,0 854,00x5,7 455,00x4,0 510,00x10,0 608,08x7,0 865,00x8,4 455,00x5,0 510,00x20,0 610,00x5,7 873,00x13,0 30

32 JACKI NG AB Tel: Fax: ringssnören 0-RINGSSNÖRE 0-ring som "metervara" kan vara en praktisk lösning, speciellt när det gäller udda dimensioner eller material. Principen är att man skär till ett o-ringssnöre med önskad tjocklek till rätt längd med raka ändsnitt, och därefter fogar ihop ändarna med ett speciellt cyanoakrylatlim, s.k. snabblim. Man får på detta sätt enkelt fram en o-ring i specialdimension som ofta fyller sin funktion helt tillfredsställande, speciellt vid statiska monteringar. 0-ringssnöret finns i material och godstjocklekar enligt följande tabell: Maters- Nitril 70 sh. Viton EPDM Silikon Mått al 1,6 mm JA NEJ NEJ NEJ 1,78 mm JA NEJ NEJ NEJ 2,0 mm JA JA NEJ JA 2,4 mm JA JA NEJ JA 2,5 mm JA NEJ NEJ NEJ 2,62 mm JA JA NEJ NEJ 3,0 mm JA JA JA JA 3,53 mm JA JA JA JA 4,0 mm JA JA JA JA 4,5 mm JA JA JA NEJ 5,0 mm JA JA JA JA 5,34 mm JA JA JA JA 5,7 mm JA JA JA JA 6,0 mm JA JA JA JA 6,35 mm JA JA NEJ NEJ 7,0 mm JA JA Ja JA 8,0 mm JA JA JA JA 8,4 mm JA JA JA JA 9,0 mm JA JA NEJ JA 9,5 mm JA JA NEJ NEJ 10,0 mm JA JA JA JA 11,0 mm JA NEJ NEJ NEJ 12,0 mm JA JA NEJ JA 13,0 mm JA NEJ NEJ NEJ 14,0 mm JA NEJ NEJ NEJ 15,0 mm JA JA NEJ JA 16,0 mm JA NEJ NEJ NEJ 18,0 mm JA NEJ NEJ NEJ 20,0 mm JA NEJ NEJ NEJ 22,0 mm JA NEJ NEJ NEJ 25,0 mm JA NEJ NEJ NEJ 31

33 32 X-ringar, dimensionstabell m i / 14 X-RINGAR, MÅTTABELL. Måtten d x t anger innerdiameter x materialtjocklek enligt skissen ovan. d x t. mut d x t mm d x t. mrrt d x t. mm 2,90x1,78 20,30x2,62 20,22x3,53 98,02x3,53 3,69x1,78 21,90x2,62 21,82x3,53 101,20x3,53 4,48x1,78 23,47x2,62 23,39x3,53 104,37x3,53 5,28x1,78 25,07x2,62 24,99x3,53 37,47x5,34 6,07x1,78 26,65x2,62 26,57x3,53 40,64x5,34 7,65x1,78 28,25x2,62 28,17x3,53 43,82x5,34 9,25x1,78 29,82x2,62 29,74x3,53 46,99x5,34 10,82x1,78 31,42x2,62 31,34x3,53 50,17x5,34 12,42x1,78 33,00x2,62 32,92x3,53 53,34x5,34 14,00x1,78 34,60x2,62 34,52x3,53 56,52x5,34 15,60x1,78 36,17x2,62 36,09x3,53 59,69x5,34 17,17x1,78 37,77x2,62 37,69x3,53 62,87x5,34 18,77x1,78 39,35x2,62 40,87x3,53 66,04x5,34 20x35,1,78 40,95x2,62 44,04x3,53 69,22x5,34 21,95x1,78 42,52x2,62 47,22x3,53 72,39x5,34 23,52x1,78 44,12x2,62 50,39x3,53 75,57x5,34 25,12x1,78 45,70x2,62 53,57x3,53 78,74x5,34 26,70x1,78 47,30x2,62 56,75x3,53 81,92x5,34 28,30x1,78 48,90x2,62 59,92x3,53 85,09x5,34 29,87x1,78 50,47x2,62 63,09x3,53 88,27x5,34 31,47x1,78 52,07x2,62 66,27x3,53 91,44x5,34 33,05x1,78 53,64x2,62 69,44x3,53 94,62x5,34 34,65x1,78 55,25x2,62 72,62x3,53 97,79x5,34 9,19x2,62 56,82x2,62 75,80x3,53 100,97x5,34 10,77x2,62 58,42x2,62 78,97x3,53 104,14x5,34 12,37x2,62 59,99x2,62 82,14x3,53 107,32x5,34 13,95x2,62 61,60x2,62 85,32x3,53 110,49x5,34 15,55x2,62 63,17x2,62 88,49x3,53 113,67x5,34 17,12x2,62 64,77x2,62 91,67x3,53 18,72x2,62 18,64x3,53 94,84x3,53

34 Stödringar, allmänt; måttabell VD ID STÖDRINGAR. Vid höga tryck (normalt över 10 MPa) kan man använda stödringar för att stötta o- ringen. Stödringen monteras på o-ringens frånsida i förhållande till trycket eller, vid tryck varierande från båda sidor, en stödring på vardera sidan om o-ringen. Stödringen hjälper till att "samla" o-ringen och minska dess benägenhet att flyta ut i spalten mellan kolv och cylinder. Andra sätt att lösa "högtrycksproblemet" är att antingen minska spelet mellan kolv och cylinder (kostnadskrävande), eller att använda hårdare o-ringar (snabbare slitage och läckage). MÅTTABELL STÖDRINGAR S ödring S ödring S ödring ID x YD, mm För OR, mm ID x YD, mm För OR, mm ID x YD, mm För OR, mm 4 x 8 3,30x2,4 20,24x2,62 34,65x1,78 5 x 9 4,30x2,4 20,35x1,78 37 x 42 36,20x3,0 6 x 10 5,30x2,4 20,63x2,62 37,47x5,34 7 x 11 6,30x2,4 21,95x1,78 37,69x3,53 8 x 12 7,30x2,4 23 x 28 22,20x3,0 40 x 45 39,20x3,0 7,66x1,78 22,22x2,62 39,34x2,62 9 x 13 8,30x2,4 23,47x2,62 39,69x3,53 8,73x1,78 23,52x1,78 40,65x5,34 9,25x1,78 23,81x2,62 40,87x3,53 10 x 14 9,30x2,4 25 x 30 24,20x3,0 40,95x2,62 11 x 15 10,30x2,4 24,99x3,53 43 x 48 42,20x3,0 10,82x1,78 25,07x2,62 42,52x2,62 11,11x1,78 25,12x1,78 42,86x3,53 12 x 16 11,30x2,4 25,80x3,53 43,82x5,34 13 x 17 12,30x2,4 27 x 32 26,20x3,0 44,04x3,53 12,42x1,78 26,58x3,53 44,12x2,62 14 x 18 13,30x2,4 26,64x2,62 45 x 50 44,20x3,0 14,00x1,78 26,70x1,78 45 x 55 44,20x5,7 15 x 19 14,30x2,4 28,17x3,53 44,45x3,53 15,08x2,62 28,25x2,62 47,00x5,34 16 x 20 15,30x2,4 28,30x1,78 47,20x3,53 15,60x1,78 30 x 35 29,20x3,0 47,29x2,62 15,88x2,62 29,75x3,53 47,63x3,53 17 x 21 16,30x2,4 29,85x2,62 48,90x2,62 17,13x2,62 31,34x3,53 50 x 60 49,20x5,7 17,17x1,78 31,42x2,62 50 x 55 49,50x3,0 18 x 22 17,30x2,4 33 x 38 32,20x3,0 50,16x5,34 17,86x2,62 32,93x3,53 50,80x3,53 18,72x2,62 33,00x2,62 52,07x2,62 18,77x 1,78 35 x 40 34,20x3,0 52,39x3,53 20 x 25 19,20x3,0 34,52x3,53 Fortsätter på 20,22x3,53 34,59x2,62 nästa sida... 33

35 JACKING AB Tel: Fax: YD ID H Stödringar, måttabell MÅTTABELL STÖDRINGAR, forts. från föregående sida. S ödrinq Stödrinq Stödring ID x YD, mm För OR, mm ID x YD, mm För OR, mm ID x YD, mm För OR, mm 53,34x5,34 85,09x5, x ,30x5,7 53,56x3,53 90 x ,10x5,7 170,80x7,0 53,98x3,53 90 x 95 89,50x3,0 175 x ,10x8,4 55 x 65 54,20x5,7 91,44x5, x ,30x5,7 55 x 60 54,50x3,0 91,67x3, x ,10x8,4 55,25x2,62 95 x ,10x5,7 180 x ,30x5,7 55,56x3,53 95 x ,50x3,0 185 x ,10x8,4 56,52x5,34 97,79x5, x ,30x5,7 56,74x3, x ,10x5,7 190 x ,10x8,4 56,85x2, x ,50x3,0 190 x ,30x5,7 57,15x3, x ,10x5,7 195 x ,10x8,4 58,42x2, x ,50x3,0 195 x ,30x5,7 58,74x3, x ,10x5,7 200 x ,10x8,4 60 x 70 59,20x5,7 110 x ,50x3,0 200 x ,30x5,7 60 x 65 59,50x3,0 113,67x5, x ,10x8,4 59,69x5, x ,30x5,7 210 x ,30x5,7 62,87x5, x ,50x3,0 220 x ,10x8,4 63,09x3, x ,30x5,7 220 x ,30x5,7 65 x 75 64,20x5,7 120 x ,50x3,0 230 x ,10x8,4 65 x 70 64,50x3,0 125 x ,30x5,7 230 x ,30x5,7 64,77x2, x ,50x3,0 240 x ,10x8,4 65,09x3, x ,30x5,7 240 x ,30x5,7 66,04x5, x ,50x3,0 250 x ,10x8,4 68,26x3, x ,30x5,7 250 x ,30x5,7 70 x 80 69,20x5,7 135 x ,50x3,0 260 x ,30x5,7 69,22x5, x ,30x5,7 270 x ,30x5,7 70 x 75 69,50x3,0 140 x ,50x3,0 280 x ,30x5,7 72,62x3, x ,10x8,4 290 x ,30x5,7 75 x 85 74,20x5,7 145 x ,30x5,7 300 x ,30x5,7 75 x 80 74,50x3,0 145 x ,50x3,0 320 x ,30x5,7 75,57x5, x ,10x8,4 340 x ,30x5,7 75,79x3, x ,30x5,7 360 x ,30x5,7 78,74x5, x ,10x8,4 380 x ,30x5,7 78,97x3, x ,30x5,7 400 x ,30x5,7 80 x 90 79,20x5,7 160 x ,10x8,4 420 x ,30x5,7 80 x 85 79,50x3,0 160 x ,30x5,7 440 x ,30x5,7 81,92x5, x ,10x8,4 460 x ,30x5,7 82,10x3, x ,30x5,7 480 x ,30x5,7 85 x 95 84,10x5,7 164,50x7,0 500 x ,30x5,7 85 x 90 84,50x3,0 170 x ,10x8,4 Stödringarna ovan är tillverkade av syntetmaterialet Hytrel och är inte slitsade. Specialdimensioner och -utföranden, t.ex. spiralstödringar kan ofta tillhandahållas med leveranstid. Begär detaljupplysningar. 34

36 O-RINGSVERKTYG. PSP4 kroksats: 4 delar med mejselhandtag. PH4 kroksats, 4 delar med handtag. H4W kroksats, 4 delar och separat handtag med magnet, i etui. 0-ringslimsats. BEST.NR , LIMSATS FÖR 0-RINGSTILLVERKNING FÖRPACKNING: Grå plastask, 275x155x40 mm, 9 fack. UTFÖRANDE O-ringssnöre 70, cyanoakrylatlim. Tillskärningsverktyg, INNEHÅLL 10 dm OR-snöre 1,6 mm la dm OR-snöre 1,78 mm 1 tub lim 3 gr. 10 dm OR-snöre 2,4 mm 10 dm OR-snöre 2,62 mm 1 Skärmall 10 dm OR-snöre 3,0 mm 10 dm OR-snöre 3,53 mm 1 Knivblad 10 dm OR-snöre 5,7 mm 10 dm OR-snöre 5,34 mm GÖR SÅ HÄR: Kapa till rätt längd av lämplig tjocklek o-ringssnöre. Lägg en droppe IS-lim på den ena fogytan. 35 Använd fixturen enl. bilden för att passa ihop fogen exakt. Fogen härdar på några sekunder.

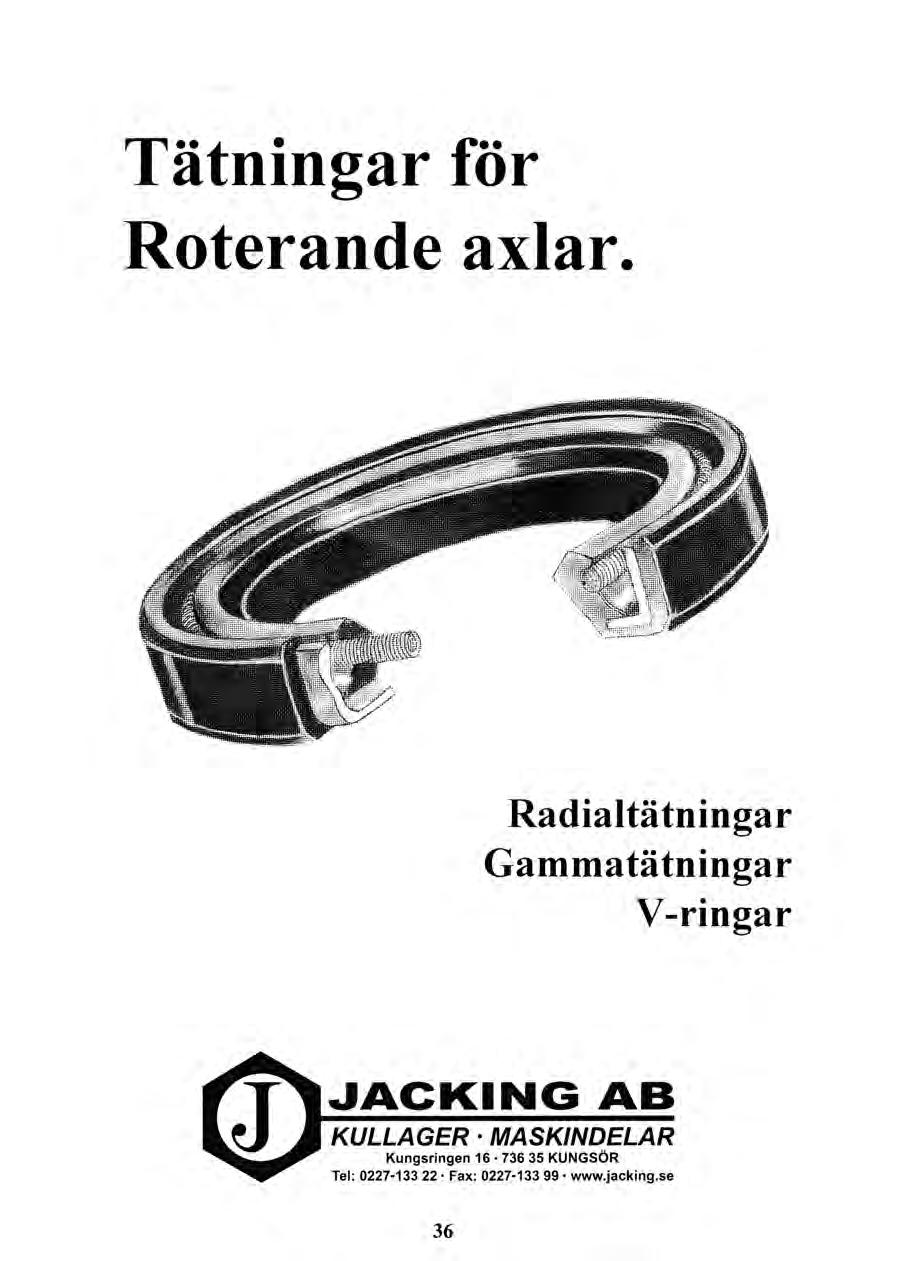

37 Tätningar för Roterande axlar. Radialtätningar Gammatätningar V-ringar JACKING AB KULLAGER MASKINDELAR Kungsringen KUNGSOR Tel: Fax:

38 JACKING AB Tel: Fax: Bastyper enl. SMS 2290 och DIN 3760 Elastisk g ummiklädd, stålarmerad mantel.moderata krav på toleranser och ytfinhet i inbyggnadsläget. Speciellt lämplig vid utbytesmontering samt för mjuka material, typ lättmetall, samt material med stor värmeutvidgning. Korrosionsfri. Stälmantel med fastvulkaniserat tätningselement av gummi. Kräver snäva toleranser och stor ytfinhet i inbyggnadslaget. Speciellt lämpad för industriell montering. Sitter säkert i läget. Stälmantlad som typ BB men kompletterad med skyddssköld för tätningselementet. Särskilt lämpad för grova dimensioner och/eller svåra monteringsförhållanden p.g.a. den stora radiella styvheten. Bastyperna försedda med dammunga ger extra skydd mot smuts och föroreningar. Specialtyper (Över dimensioner tillgäng iga) Samma som bastypen DB men Tätningselementet fastklämt. Avsedd för avskiljning av två olika Lika med typ AB men med tätmed tätningselementet fastklämd Kan tillverkas i smalare utförande medier. Stalmantlad, klämd. ningselementet försett med mellan mantel och sköld. än typ AB. dammtunga. Enkel tätring för längsamtgäende, fettsmorda axlar. Robust tätring för grova dimensioner. Speciellt utformat fjäderläge. Underlättar montage vid stora axeldiametrar t.ex. valsverk, krossverk etc. Sammasom typ AT men avsedd för avskiljning av två olika medier. Lika med typ AB men med fastklämd dammtunga. 37

39 JACKING AB Tel: Fax: Specialtyper I Tätring med mantel i hört men flexibelt gummi. Tätläppen i normal hårdhet. För grova dimensioner med stora inby9gnadstoleranser och excentriciteten. Fastspännes med tryckplatta eller fixeras med låsvätska. Samma som typ B men delad (split) för underlättande vid svåråtkomliga montage. Stålmantlad fjäderlös tätring för Avsedd för avskiljning av två olika små diameterskillnader och sma- medier. Stålmantlad. la lägen. För mindre krävande applikationer. t EB Gummimantlad. I övrigt lika typ BD Gummimantlad. I övrigt lika typ BK. Yttertätande tätring med innermantel av stål för montering på axel. Fastklämt tätningselemant. Yttertätande tätringar med gummiklädd innermantel för montering på axel. rattar VA VL VS VE Enkel elastisk helgummitätring för axial Mein. Offereras i nitrit eller vitongummi för axel fr.o.m t.o.m. 820 mm. 38

40 39 Material De faktorer som främst påverkar valet av gummimaterial i en radialtätring är: driftstemperatur beständigheten mot avtätat media och omgivningen periferihastighet varvtal Följande riktlinjer kan användas vid val av gummimateriel, men andra faktorer kan ha betydelse vid materialvalet. Riktvärden för temperaturbeständighet Temperaturgränser för några vanliga gummityper Nitril Silikon Fluor Nitrilgummi Nitrilgummi är utmärkt för avtätning av de flesta typerna av olja och fett och har mycket hög brott och rivhållfasthet. Rekommenderas för kontinuerlig drift inom temperaturområdena 40 C till +100 C och intermittent drift upp till 125 C. I vatten dock endast upp till 80 C. Det billigaste och mest använda gummimaterialet. Silikongummi Silikongummi användes företrädesvis för avtätning av fett samt rena mineraloljor och kännetecknas av låg friktion och hög åldersbeständighet. Silikongummi har låg nötningsbeständighet samt dålig brott- och rivhållfasthet. Rekommenderas då man kräver extrem temperaturbeständighet inom området 60 C till +170 C. Fluorgummi (Viton*) Fluorgummi har den i särklass största kemiska resistensen och användes vid avtätning av olja, bränsle, aromater, klorerade kolväten och syror. Har utomordentligt hög åldringsbeständighet, medan brott- och rivhållfastheten är något begränsad vid höga temperaturer, liksom nötningsbeständigheten. Rekommenderas speciellt vid höga temperaturer inom området 30 C till +200 C. Rekommenderade gummimaterial för olika temperaturer framgår av följande diagram: Oljebeständighet De angivna värdena är endast grova riktpunkter. Tillsatsmedel i oljor, t.ex. svavel i hypoidolja och vissa oljors oxideringsegenskaper, har inverkan på de olika gummimaterialen. Tag kontakt när tveksamhet föreligger. Mantel Normalt i kallvalsat stål. Kan även erhållas i mässing, rostfritt eller syrafast stål. Fjäder Standardmaterial i tråden är fjäderstål. För krävande applikationer sker tillverkningen i rostfritt stål. Meg. av du Pont

41 JACKING AB Tel: Fax: Tryck Maximalt tillåtna tryckskillnad mellan avtätade utrymmen är 0.5 bar för standardtyperna A, B och C. Höga periferihastigheter kan dock vålla problem redan vid bar. För tryck upp till 4-5 bar, eller vid mycket låga pereferihastigheter upp till bar, krävs specialkonstruerad tätring eller alt. att stödring monteras enl. illustration. bar 10 Tillåtet övertryck i det avtätade mediet för radialtätningsringar med stöd, material Nitril ilk,_,...._, Varvtal

42 41 Inbyggnad Radialkast Bör hållas vid ett absolut minimum. Vid högre varvtal riskeras annars att tätläppen inte följer axelns rörelser med snabb nedslitning och läckage som följd. Montera tätringen så nära ett lager som möjligt. 0,4 EIIINE1111 ENUM R EMETE Nitr Fluor 1 l d Axelvarvtal Centrumförskjutning (koncentricitet) Skall hållas vid ett minimum för undvika ensidig förslitning av tätläppen. mm 0,4 0,3 75 0,2 MEMEMENN MIUMMEMEM ENAMMIEEM AMENNAMM t 0, Axeldiameter till 500 Varvtal Periferihastighet Tillåtna värden för respektive material i tätningsmanschetten. Framgår av nedanstående diagram. Gäller för tidigare nämnda tillåtna temperaturer, trycklöst tillstånd och god smörjning. 'i N :i ' Varvtal per min /400/ ,0pidi pi al p/ E tdidd IffilPPAEWARÅN...de io llifieerewameewilinia _imi nilil l000 8 WearArAFEMINEE7t Emil Eeg( pciee 0.16 mag 6 WrgrAdmed _...elee menemee 500 nnä'd'oeemineelliiiiiilliiiii111.. as- memem g till Axeldiameter dt i mm I 3

43 JACKING AB Tel: Fax: Inbyggnad Axelutförande Utförande på axeln är av mycket stor betydelse för en tillfredställande tätningsfunktion och livslängd. Axelns ythårdhet i kontaktzonen skall vid periferihastigheter på 4 m/sek. uppgå till minst 45 HRC. Vid avtätning av smutsiga medier eller vid utvändig nedsmutsning skall hårdheten vid ovanstående periferihastighet uppgå till minst 55 HRC. Kravet på axelns ythårdhet ökar med ökad periferihastighet och bör vid 10 m/sek. uppgå till minst 60 HRC. Dålig smörjning och svåra driftsbetingelser kräver också större axelhårdhet. Härddjupet bör vara minst 0.3 mm. Axelns ytfinhet skall vara mellan 0.2 till 0.8 gm Ra. Lägre eller högre värden ger sämre driftsbetingelser genom sämre smörjning och ökat slitage. Vid användning av tätningar med silikongummi bör ytfinheten ligga vid nedre gränsen. Bästa bearbetningsmetoden av tätningens kontaktzon är insticksslipning, varvid man måste beakta att förhållandet mellan slipskivans och arbetsstyckets varvtal inte får vara jämt eller heltaligt. Bearbetningsförfarande som t.ex. ger spiralformiga slipvärden är olämpligt, då det kan åstadkomma en icke önskvärd pumpverkan. Polering med putsduk ger ofta en yta som orsakar större friktion och bör därför undvikas. Bearbetningen av kontaktzonen skall normalt ske till ISO-tolerans h 11 och koncentricitet IT8. För att inte skada tätningsläppen rekommenderas att axeln förses med en äntringsfas på och med en äntringsdiameter på 85 90% av axeldiametern. Lägesutförande Läget för tätningen skall utformas så att tillfredsställande statisk tätring erhålles mellan tätningsringen och läget. Detta nås genom en presspassning med lägestoleransen ISO H8. För typerna B och UN= H9. För lägen av mjuka material, t.ex. lättmetall, eller tunnväggiga lägen kan en speciellt utprovad passning vara nödvändig. Praktiska prov får i dessa fall avgöra lägestoleransen. Ytfinheten i läget skall vara: för gummimantlade tätringar, t.ex. CB och CC: Ra I.L.m för stålmantlade tätringar t.ex. typ BB och DB: Ra gm Lägets djup bör vara minst bredden på tätningsringen +0.3 mm. Läget bör förses med en fas på 5 till 10 för underlättande av montering. Den ofasade delen av läget, d.v.s. där presspassningen ISO H8 föreligger, skall vara minst 85% av tätningsringens bredd. Toleranstabeller Axel Hål Basmått mm h 11 H 8 över t.o.m. övre undre övre undre (1) (3) (6) (10) (18) (30) (50) (80) (120) (180) (250) (315) Tätring Ytterdiameter d2 t.o.m. 50 över 50 tam. 80 över 80 t.o.m. 120 över 120 t.o.m. 0.m. 180 över 180 t.o.m. 300 över 300 tam. 500 Typ A (gummimantel) Toleranser Typ B och C (metallmantel) +0,30 +0, ,10 +0,35 +0,23 +0,20 +0,13 +0,35 +0,25 +0,20 +0,15 +0,25 +0,25 +0,55 +0,30 +0,28 +0,18 +0,30 +0,20 +0,35 +0,23 42

44 Smörjning. friktionsförlust, förvaring För att erhålla minimum av friktion och effektiv tätning måste en vätskefilm finnas mellan tätläppen och axeln. Vätskefilmen fungerar som smörjmedia för minimering av friktionen och den därmed sammanhängande värmeutvecklingen. Tätningsläppen får under inga omständigheter vara helt torr. I de fall avtätningen gäller olja eller fett är smörjningen vanligtvis inga problem. I övriga fall skall tätningseggen infettas eller inoljas vid monteringen. Vid tätningar med två läppar eller vid dubbla tätningar skall utrymmet mellan tätläpparna fyllas med fett före monteringen. Med tanke på tätningens livslängd bör man acceptera ett oljeläckage som i praktiken är så litet att det knappast kan mätas. En tätning som köres helt torr brytes ned och förstöres mycket snabbt. Förvaring Miljön bör vara torr och temperaturen C. Solljus och skarpt artificiellt ljus skall undvikas. Närhet till ozonalstrande källor, t.ex. elektriska maskiner, bör undvikas. Upphängning på spikar eller sammanbindning med ståltråd får ej förekomma. Sök förvara tätningsringarna i sina rostskyddade originalförpackningar som förslutes noggrant efter uttag av delpartier. Friktionsförlust i watt vid standardmanschett (typ B) och olja SAE 20. Watt Varvtal. A 2 2,9 ~ A / Axeldiameter d,:5) 0 i i i i / I / / I cs9 c59/ / / / / /// r r / op p... / s / r r _ r,- 0.2 Fr or,proi9~.~. --+Iler --.05,0, i... 2,... iti~.00...,....\" 1 \3 å \\ 4 Vi)3 " Axeldiameter Periferihastighet mis 43

45 JACKING AB Tel: Fax: Dimensionstabeller Dimensionstabellerna är uppdelade i: Metrisk lagerstandard sid. as Stommen utgörs av DIN 3760/SMS 2290 dimensioner i typ CB/CC. Därutöver de gångbaraste enl. samma standard i typerna BB/BC och DB/DC plus efterfrågade icke standarddimensioner. Samtliga är i regel tillgängliga från lager. Fluorgummi (Viton*) sid. 52 Domineras av metriska standard i typerna CB/CC. Huvuddelen av dimensionerna lagerföres. Övriga i snabbt växande omfattning. Stålarmeringen är helt inkapslad och fjädern rostfri. För lättare identifikation är färgen på tätringarna BRUN. Tum lagerstandard sid. sa Redovisas i bråkdelar av tum, mm och benämnes med decimaler av tum. För lättaste identifikation vid förfrågningar och order, v.g. använd benämningen. Specialdimensioner sid. 66 Tillgängliga sortimentet består av ca dimensioner från 4 mm axel (i tum 1/4") till 1105 mm (i tum 43").Ett selektiv urval av metriska och tumdimensioner lagerhålles. Övriga, även med rostfri eller syrafast kapsel och vitonmanschett, kan i regel anskaffas inom 3-6 veckor. * Reg. av du Pont 44

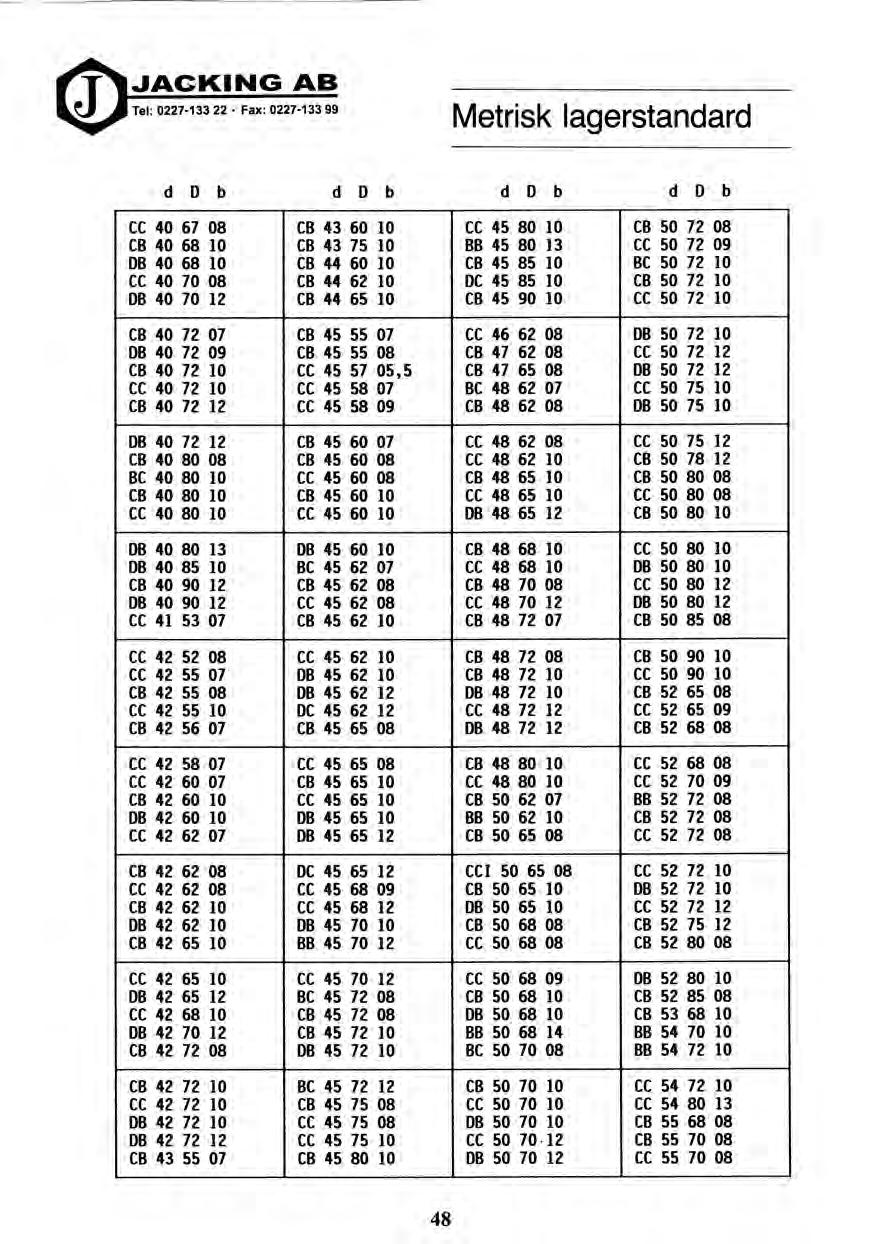

46 Metrisk lagerstandard d D b d D b d D b d D b CB CGT CB CB CB CB 12 CC 12 CB 12 CC 12 CB CC 16 CB 16 CC 16 BB 16 BB CC 19 CC 19 CD 20 CB 20 CB CB CB CB BB CB CB CC CB CB CC DB CC CB CB CB CB CB CB CB CC CB CB CB CB CC BB CB CD CB CC CB BB CC CB CB CB CCP CB CC CC CB BCI CB BB CB CB BB CC CB CB CB DB CB BB CC CB BB CB CB CB CB CB BB CC CB CC CB CB CC CB CB CC CB CC CC CB CB CB CB CB CB CC CB BB CC CB CB CB CB CB CB CC CB BB CC BC CB CB CB CB CB CC CB DB CC CB CB BB CB CB CB CB CB CB CC CC BC BC CB CB CB CB CC CC CB CC CB BB CB CB CC CB CC DB CB CC BB CB CC CB CB CB CC CC CC BD CB DB CC CB CB CB CB CD CB CC CB CB CB CB

47 JACKING AB Tel: Fax: Metrisk lagerstandard d D b d D b d D b d D b DB 20 CB 21 CB 22 CB 22 CC CB 25 CB 25 CC 25 CB 25 CC CB 26 CB 26 CC 26 CB 26 CB CB 30 CC 30 CC 30 CC 30 CB CB CB DB CC CC CB CB CB CB CB CB BB CB CC DB CB CB DB CB CC CC CB CC CC CB CC CC CB CB BC CB CB CB CB CB CC DB CC CB CB CC BC CB BC CB CB CB CB CB CC CC CC CC BB CB DB DB CB CB CB CB CB BD CC CB CC CB BC CC CC CB CC CB CD CC CB CB BB CB BB CB BC CC CB CC CB CC DB CB CC CB DC CC DB CC CC CB BC CB CB CB CB CC CC CB CC DB DB CB DB CB BC CB CB CD CB CC CB CC CC DB DB CB DC CB CB CB DB CC CC CC BC CB DB CB CB CB CB CB CB CB CC CB CC BB CB CB CB CB CC CB BC CC CB CC DB CC DB CB BB

48 Metrisk lagerstandard d D b d D b d D b d D b BC 30 CB 30 CC 30 CC 30 BC CC 34 CB 34 CB 34 CB 34 CB CB 35 DB 35 CC 35 CB 35 BB BB BC CB CC CC CB CC BC BB CC CB BB CB DB CC CB CB DB BB CC CC CB CB DB DB DC CC CB CB CB CC DB CC CB CC CB CC CB BC DB CB BB CB CB CB CC CCI CB BB 40 57,15 10 CB DB CB CB CC BC CB ,5 CC CC CB CC DB BB CB CC CB CB CC DB CC CB CC CB ,5 CB CC DB CB CB CB CB BB CC CB CC CB DB DB CB CC DC CB CB CC CC CC CB BB CCP DB CC CB CB CB CB CCI CC BC DB BB CC CB CB BB DB CC , BC CB CC CB CB CB DB CC CB CC BC /12 CB CC CB CB CC DB CC CC CC ,5 BC CB DB CC CB CB CC CB CC DB DB CB DB CB CC CC CB DB CB BC CC CB CC CB DB CB DB CB BC CC DC

49 JACKING AB Tel: Fax: Metrisk lagerstandard d D b d D b d D b d D b CC 40 CB 40 DB 40 CC 40 DB CB 43 CB 43 CB 44 CB 44 CB CC 45 BB 45 CB 45 DC 45 CB CB 50 CC 50 BC 50 CB 50 CC CB CB CC DB DB CB CB CC CB CC ,5 CB DB CC CC BC CC CB CC CB DB DB CB CC CC CB CB CC CB BC CC CB CB CB CB CC CC CC CC DB CB DB DB CB CC DB BC CC DB CB CB CB CC DB CC CC DB CC CB CB CB CC CC CB CB CC DB CB CC CB DB DB CB CC DC CC CC CB CB DB CB CC CC CB CC CC CB CC CC CB CC CB BB DB DB BB CB CC DB CB CC CB DC CCI CC CC CC CB DB CB CC DB CC DB DB CB CB CB BB CC CB CC CC CC DB DB BC CB CB CC CB DB CB DB CB BB BB CB DB BC BB CB BC CB CC CC CB CC CC DB CC DB CB DB CC CC CB CB CB DB CC

50 Metrisk lagerstandard d D b d D b d D b d D b CB CC DB CB CC CB 58 CC 58 CB 58 CB 58 DB CB 63 CB 64 CC 65 BC 65 CB CC 70 CB 70 CC 70 DB 70 CB CB CB CB CC DB BC /13 CC DB DB CB CB BB CC BB DB CB CC CB CB CB CB CC DB CB CB BC CC DB CC CB CB CB DB CCP CC CB CB CC CC CC CB CB DB CB DB CB CB CB CB CC CC CC CB DB BB CB CC DB CB CC DC /12 BC CC CB BC DB BB DB CB CC CB CC CB CB CC BB DB CB CB CB BC DB DB CC CB CB CB DB CC BC CB CB BB DB BB CC DB CB CB DB CB CB CC DB CB DB DB CB BC CC CB CC CB DB CC DB CB BC CB BB DB CC CC BC CB CB CCP CB CB DB CB CC CB CC BB DC CB CB CB CC CC CB CC DB CB CB CC CB CB DB DB DB CC CC DC CB CB CB CB CB

51 JACKI NG AB Tel: Fax: Metrisk lagerstandard d D b d D b d D b d D b CB CB CB CCP CB CB 90 CC 90 BB 90 DB 90 DC CB 100 DB 100 BB 105 CC 105 DB DB 120 CB 120 CC 120 DB 120 CB CC 80 DB 80 DB 80 CC 80 DB DB 90 DB 90 CB 90 CC 90 CB CB 105 CC 105 CB 105 CB 105 DC DB CC BB CB CCI DC CC DB DB CB DB CB CB CB DC CC DB CB CB DB CB CC DB DB DB CB CB DC DC DB DB BB CB BC DB CB DC DC DB DB CB CB CC DC CB SIL DB CC CC BC CB CC DB DB BB DB CC CC CB CB DB DC CB CC CC CB CB DB CB CB CB DC DB DB CB CB DB CC CC CC CB CB DB DB CB CC BC CC CB DB CB DB CB SIL CB CC CB DB DB DB CB CC DB DB CB CB CC CB CB DB DB CB CC CC DB CC DB CB CB DB BB BB CB SIL DB CB CB DB CB CC DB DC CC DB DC CB CB CB CB CB CB CC BC DB DB DB CB DB

52 Metrisk lagerstandard d D b d D b d D b d D b CCI DB DB CC DB CB BC CB CB CB DB CB CB CC DB CB CB CB DB CB CB DC DB CB DC CB CB DB CC CC DB CB DC CB DB DB CC CB DB CC DB CB CB CB DB DB BB CB CB CB CB SIL DB CC DB DB DB DC CB CB CB CB CB CB CB DB CB CC CB DB CB CB CB BB CB CB CC CB SIL CB CC CB DB CC CB CB DB CB DB CB CC CB

53 JACKING AB Tel: Fax: Fluorgummi (Viton ) d D b d D b d D b d D b CB 05 CB 06 CB 06 CB 06 CB CB 20 CB 20 CB 20 CB 20 CB CB 30 CB 32 CB 32 CB 32 CB CB CB CB CCP CB CB CB CB CB CB CB CB CB CB CB CB CB CB CB CB CB CB CB CB CB CB CB CC CB CB CB CB CC CB CB CB CB CB CB CC CB CB CB CB CB CB CB CB CC CB CB CB CB CB CB CB CB CC CB CB CB CB CB CB CCP CB CB CB CB CB CB CB CB CB CB CB ,5 CB CB CB CB CB CB CB CB CB CB CB CB CB CB CB CB CB CB CB CC CC CB CB CB CB CB CB CB CB CB CB CB CB CB CB CCP CB CB CB CB DB CB CB CC CB CC CB CB CB CB CB CB CB CB CB CB CC CB CB CB CB CB CC CB CB CB CB CC CCP CB CB CB CB CB CB CB CB CB CB CB CC CC CB CB CB CB CB CB CB

54 Fluorgummi (Viton ) d D b d D b d D b d D b CB CB CB CB CB CB CC CB CC DB CB 100 CB 100 CB 100 CC 100 CB 105 CB 105 CB 110 CB 110 CB 115 CC CB 200 CC 200 CB 210 CB 220 CB 230 CB 240 CB 250 CB 260 CB 280 CB CB CB CB CB CB CB CB CC CB CB CC CB CC CB CB CB CB CB CB CB CB CB CC CB CC CB CC CB CB CB CB CC CB CB CB CB CB CC CB CB CB CB CB CB CC CC CB CB CB CB CB CB CB CB CB CC CB CB CB CB CC CB CB CC CB CB CB CB CC CB CB CC CB CB CB CC CB CB CC CB CB CC CB

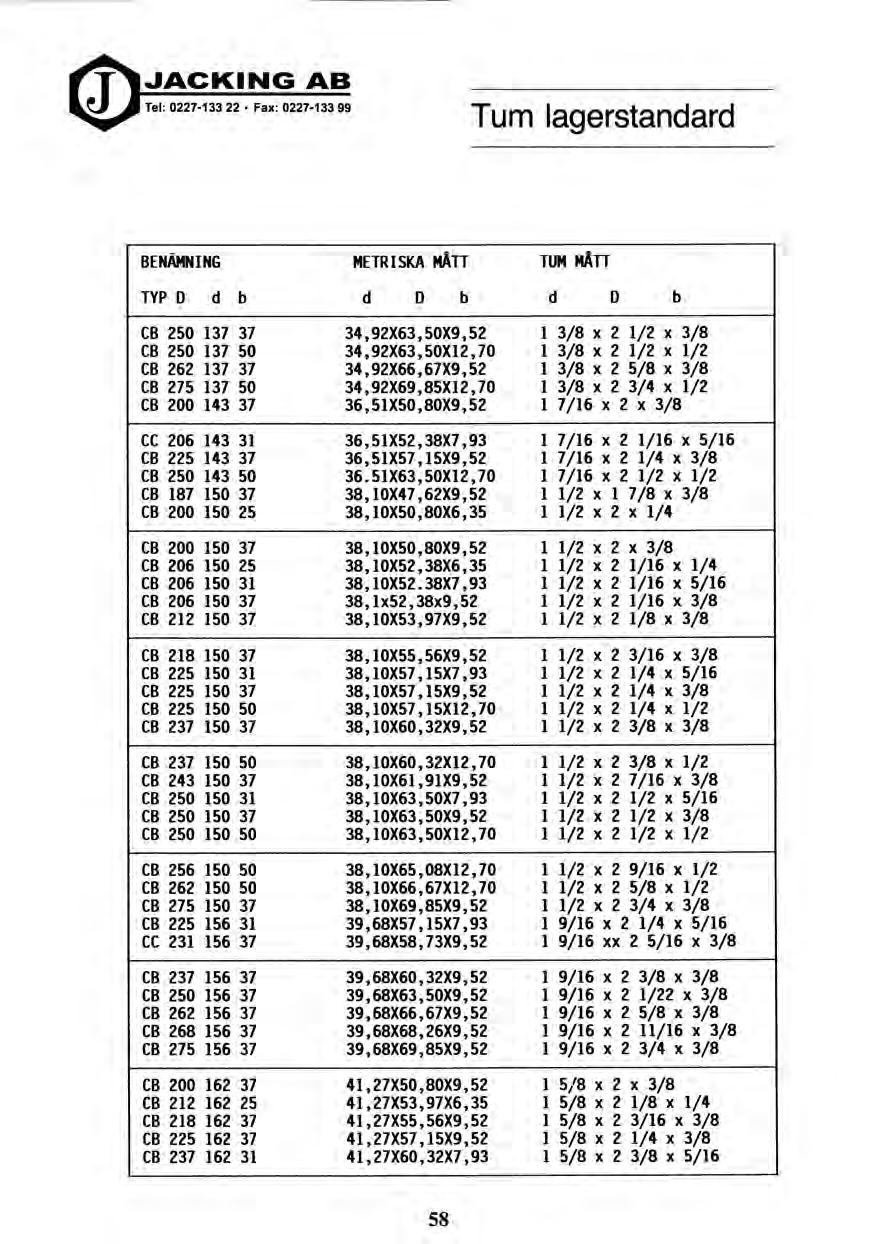

55 JACKING AB Tel: Fax: Tum lagerstandard BENÄMNING METRISKA MÅTT TUM MATT TYP D d b d D b d D b CB ,35X19,05X6,35 1/4 x 3/4 x 1/4 CB ,93X19,05X6,35 5/16 x 3/4 x 1/4 CB ,93X22,22X6,35 5/16 x 7/8 x 1/4 CB ,52X19,05X6,35 3/8 x 3/4 x 1/4 CB ,52X22,22X6,35 3/8 x 7/8 x 1/4 CB ,52X31,75X7,93 3/8 x 1 1/4 x 5/16 CB ,11X19,05X6,35 7/16 x 3/4 x 1/4 CB ,11X22,22X6,35 7/16 x 7/8 x 1/4 CB ,11X25,40X6,35 7/16 x 1 x 1/4 CD ,70X19,05X3,17 1/2 x 3/4 x 1/8 CB ,70X22,22X6,35 1/2 x 7/8 x 1/4 CB ,70X25,40X6,35 1/2 x 1 x 1/4 CC ,70X25,40X7,93 1/2 x 1 x 5/16 CB ,70X25,40X9,52 1/2 x 1 x 3/8 CB ,70X28,57X6,35 1/2 x 1 1/8 x 1/4 CB ,70X28,57X7,93 1/2 x 1 1/8 x 5/16 CB ,70X31,75X6,35 1/2 x 1 1/4 x 1/4 CB ,70X34,92X6,35 1/2 x 1 3/8 x 1/4 CB ,70X34,92X9,52 1/2 x 1 3/8 x 3/8 CB ,28X25,40X6,35 9/16 x 1 x 1/4 CB ,28X28,57X6,35 9/16 x 1 1/8 x 1/4 CB ,28X28,57X9,52 9/16 x 1 1/8 x 3/8 CB ,87X23,81X4,76 5/8 x 15/16 x 3/16 CB ,87X25,40X4,76 5/8 x 1 x 3/16 CB ,87X25,40X6,35 5/8 x 1 x 1/4 CB ,87X28,57X6,35 5/8 x 1 1/8 x 1/4 CB ,87X31,75X6,35 5/8 x 1 1/4 x 1/4 CC ,87X31,75X6,35 5/8 x 1 1/4 x 1/4 CB ,87X31,75X7,93 5/8 x 1 1/4 x 5/16 CB ,87X31,75X9,52 5/8 x 1 1/4 x 3/8 CB ,87X33,33X6,35 5/8 x 1 5/16 x 1/4 CB ,87X34,92X6,35 5/8 x 1 3/8 x 1/4 CB ,87X34,92X7,93 5/8 x 1 3/8 x 5/16 CB ,87X34,92X9,52 5/8 x 1 3/8 x 3/8 CB ,87X38,10X6,35 5/8 x 1 1/2 x 1/4 CB ,87X38,10X9,52 5/8 x 1 1/2 x 3/8 CB ,46X28,57X6,35 11/16 x 1 1/18 x 1/4 CB ,46X31,75X6,35 11/16 x 1 1/4 x 1/4 CB ,46X34,92X9,52 11/16 x 1 3/8 x 3/8 CB ,05X28,57X4,76 3/4 x 1 1/8 x 3/16 54

56 SS 8/ x VIE 1 x 1 t/i x VA I x I 8/E x 8/9 1 x I 9I/S x 8/S 1 x I 91/S x 91/6 I x I 8/ x Z/I I x I 91/S x Z/I I x I t/i x Z/I I x I t/i x 9I/L 1 x I 91/ x 8/ I x I 8/ x 8/ I x 91/51 8/ x Z/I I x 91/51 4/I x 8/ I x 91/51 8/ x Z x 8/L 8/ x 8/L I x 8/L 8/ x 4/ I x 8/L 8/ x 8/5 I x 8/L 8/ x 2/I I x 8/L 91/5 x 2/I i x 8/L t/i x Z/I I x 8/L 8/ x 8/ I x 8/1 91/5 x 8/ I x 8/L t/i x 8/ I x 8/L th x t/i I x 8/L 91/ x t/i i x 8/1 8/ x 8/ I x 91/ 1 t/i x 8/ I x 91/ 1 91/5 x VIE 1 x VIE 8/ x 8/5 I x WE 91/5 x 8/5 I x t/ 8/ x Z/I 1 x WE 91/5 x Z/I I x WE t/i x Z/I I x WE 91/5 x 8/E I x 17/E t/i x 8/ I x 4/ t/i x 91/S I x.6/ 91/S x t/i I x 17/ 4/I x 4/I I x 17/E 91/ x 91/ I x VIE 4/I x 8/1 i x VIE 3V6MV4tX04`9 Se9X94`ttX04`SZ W6XLVI4XOVW 6'LXLVIEC04`S2 6'LX89'6 X0V5Z Z5'6X01'8EXOVSZ 6'LX01'8 X04`SZ Se9X01'8 X0VSZ 9 '9X19'9 X0V5Z 9L'4XZe4 XOYSZ 25`6X54`44XI8`E2 Ze6X01'8 X18' 2 5 '9XZe4 X18' Z Z5'6X08'OSXZZ'ZZ ZS'6)29'Ll4ZZ'ZZ Z5'6XS4`44C2Z'22 25`6XL2`ItX3VZ3 ZS'6X0ISEXZZ'ZZ E6`LX0ISEXZZ'ZZ Se9X0ISEXZeZZ ZS'6)265 XZZ'ZZ 6'LX2617 XZZ'ZZ Se9)26'4 XZZ'ZZ 9 '9X5L'I XZZ'ZZ 9L'14(SL'I XZZ'ZZ ZS'6)26'4 X 9'0Z 5 '9X2617EX 9'0Z 6'LX '6I Ze6XLZ'It4S0'6I 6'LXL2'I44S0'6I 25'6X01'8 XSO'61 6'LX01'8 XSO'61 Se9X01'8 XSO'61 6'LXZ6'4 XS0'61 5 '9XZ6'4 X90'61 Se9X C EX50'61 6'LXSL'I X50'61 5 '9XSL'IEXSO'61 9L'4X91'0 X50'61 5 '9XLSSZXS0'61 L 001 SLI 83 5Z 001 SLI 83 L I 83 I I S1 83 L SZ Z 001 Eld I L 1 83 LE 60 SLI 83 LE E Z E60 L 1 83 LE L80 00Z 83 L L80 18I 83 LE L80 SLi 83 L L80 Z9I 83 LE L80 OS L80 OSI 83 SZ 180 OSI 83 L L80 L L Z L80 L 1 83 SZ L80 SZI L80 5ZI 83 L 180 L 1 83 SZ 180 L 1 83 IE SLO SLI 83 L 9L0 29I 83 1 SLO Z9I 83 LE 9L0 OS! L SLO L0 LEI 83 SZ SLO L 1 83 SZ SLO SLO SZI 83 SZ SLO SZI 83 OI SLO Z 9L0 ZII 83 q a P q a P q P 0 da ilyw wni VYSIIII3W 9NINWVN38 piepuelsiebei w ni

57 JACKING AB Tel: Fax: Tum lagerstandard BENÄMNING TYP D d b METRISKA MÅTT d D b TUM MÄTT d D b CB ,40X46,03X7,93 1 x 1 13/16 x 5/16 CB ,40X47,62X7,93 1 x 1 7/8 x 5/16 CB ,40X50,80X6,35 1 x 2 x 1/4 CB ,40X50,80X9,52 1 x 2 x 3/8 CB ,40X50,80X12,70 1 x 2 x 1/2 CB ,40X52,38X9,52 1 x 2 1/16 x 3/8 CB ,40X53,97X9,52 1 x 2 1/8 x 3/8 CB ,40X57,15X9,52 1 x 2 1/4 x 3/8 CB ,98X38,10X6,35 1 1/16 x 1 1/2 x 1/4 CB ,98X41,27X7,93 1 1/16 x 1 5/8 x 5/16 CB ,98X41,27X9,52 1 1/16 x 1 5/8 x 3/8 CB ,98X44,45X9,52 1 1/16 x 1 3/4 x 3/8 CB ,98X50,80X9,52 1 1/16 x 2 x 3/8 CD ,57X34,92X3,17 1 1/8 x 1 3/8 x 1/8 CB ,57X38,10X6,35 1 1/8 x 1 1/2 x 1/4 CB ,57X39,69X9,52 1 1/8 x 1 9/16 x 3/8 CB ,57X41,27X6,35 1 1/8 x 1 5/8 x 1/4 CB ,57X41,27X7,93 1 1/8 x 1 5/8 x 5/16 CC ,57X42,86X7,93 1 1/8 x 1 11/16 x 5/16 CB ,57X44,45X7,93 1 1/8 x 1 3/4 x 5/16 CB ,57X44,45X9,52 1 1/8 x 1 3/4 x 3/8 CB ,57X44,45X11,11 1 1/8 x 1 3/4 x 7/16 CB ,57X46,43X7,93 1 1/8 x 1 53/64 x 5/16 CB ,57X47,62X6,35 1 1/8 x 1 7/8 x 1/4 CB ,57X47,62X9,52 1 1/8 x 1 7/8 x 3/8 CB ,57X50,80,9,52 1 1/8 x 2 x 3/8 CB ,57X50,80X11,11 1 1/8 x 2 x 7/16 CB ,57X50,80X12,70 1 1/8 x 2 x 1/2 CB ,57X52,38X9,52 1 1/8 x 2 1/16 x 3/8 CB ,57X53,97X9,52 1 1/8 x 2 1/8 x 3/8 CB ,57X57,15X9,52 1 1/8 x 2 1/4 x 3/8 CB ,16X42,86X6,35 1 3/16 x 1 11/16 x 1/4 CB ,16X42,86X9,52 1 3/16 x 1 11/16 x 3/8 CB ,16X44,45X4,76 1 3/16 x 1 3/4 x 3/16 CB ,16X47,62X7,93 1 3/16 x 1 7/8 x 5/16 CB ,16X50,80X6,35 1 3/16 x 2 x 1/4 CB ,16X50,80X9,52 1 3/16 x 2 x 3/8 CB ,16X52,38X6,35 1 3/16 x 2 1/16 x 1/4 CB ,75X41,27X6,35 1 1/4 x 1 5/8 x 1/4 CB ,75X42,86X9,52 1 1/4 x 1 11/16 x 3/8 56

58 Tum lagerstandard BENÄMNING METRISKA MATT TUM MÄTT TYP D d b d D b d D b CB X44,45X6,35 1 1/4 x 1 3/4 x 1/4 CB ,75X44,45X9,52 1 1/4 x 1 3/4 x 3/8 CB ,75X47,62X6,35 1 1/4 x 1 7/8 x 1/4 CB ,75X47,62X7,93 1 1/4 x 1 7/8 x 5/16 CB ,75X47,62X9,52 1 1/4 x 1 7/8 x 3/8 CC ,75X47,62X11,11 1 1/4 x 1 7/8 x 7/16 CB ,75X50,80X6,35 1 1/4 x 2 x 1/4 CB ,75X50,80X7,93 1 1/4 x 2 x 5/16 CC ,75X50,80X7,93 1 1/4 x 2 x 5/16 CB ,75X50,80X9,52 1 1/4 x 2 x 3/8 DB ,75X50,80X /4 x 2 x 7/16 CB ,75X50,80X12,70 1 1/4 x 2 x 1/2 CB ,75X52,38X9,52 1 1/4 x 2 1/16 x 3/8 CB ,75X53,97X7,93 1 1/4 x 2 1/8 x 5/16 CB ,75X55,56X11,11 1 1/4 x 2 3/16 x 7/16 CB ,75X57,15X7,93 1 1/4 x 2 1/4 x 5/16 CB ,75X57,15X9,52 1 1/4 x 2 1/4 x 3/8 CB ,75X57,15X12,70 1 1/4 x 2 1/4 x 1/2 CC ,75X57,15X12,70 1 1/4 x 2 1/4 x 1/2 CB ,75X60,32X9,52 1 1/4 x 2 3/8 xx 3/8 CB ,75X63,50X9,52 1 1/4 x 2 1/2 x 3/8 CB ,75X69,85X9,52 1 1/4 x 2 3/4 x 3/8 CB ,33X47,62X7,93 1 5/16 x 1 7/8 x 5/16 CB ,33X50,80X9,52 1 5/16 x 2 x 3/8 CB ,33X52,38X12,7 1 5/16 x 2 1/16 x 1/2 CB ,33X53,97X9,52 1 5/16 x 2 1/8 x 3/8 CB ,33X57,15X9,52 1 5/16 x 2 1/4 x 3/8 CB ,33X63,50X9,52 1 5/16 x 2 1/2 x 3/8 CB ,92X44,45X6,35 1 3/8 x 1 3/4 x 1/4 CB ,92X47,62X6,35 1 3/8 x 1 7/8 x 1/4 CB ,92X47,62X7,93 1 3/8 x 1 7/8 x 5/16 CB ,92X50,80X7,93 1 3/8 x 2 x 5/16 CB ,92X50,80X9,52 1 3/8 x 2 x 3/8 CC ,92X50,80X11,11 1 3/8 x 2 x 7/16 CB ,92X52,38X12,70 1 3/8 x 2 1/16 x 1/2 CB ,92X53,97X7,93 1 3/8 x 2 1/8 x 5/16 CB ,92X53,97X9,52 1 3/8 x 2 1/8 x 3/8 CB ,92X57,15X9,52 1 3/8 x 2 1/4 x 3/8 CB ,92X57,15X12,70 1 3/8 x 2 1/4 x 1/2 CB ,92X60,32X9,52 1 3/8 x 2 3/8 x 3/8 57

59 8S 91/S x 8/ Z x 8/9 I 8/ x th Z x 8/5 I 8/ x 91/ Z x 8/9 I th x 8/I Z x 8/9 I 8/ x Z x 8/9 I 8/ x t/e Z x 91/6 I 8/ x 91/11 Z x 91/6 I 8/ x 8/9 Z x 91/6 I 8/ x ZZ/I Z x 91/6 I 8/ x 8/ Z x 91/6 I 8/ x 91/9 Z xx 91/6 I 91/9 x k/i Z x 91/6 I 8/ x t/ Z x Z/I I Z/I x 8/9 Z x Z/I 1 Z/I x 91/6 Z x Z/I I Z/I x Z/I Z x Z/I I 8/ x Z/I Z x Z/I 1 91/5 x Z/I Z x Z/I I 8/ x 9I/L Z x Z/I I Z/I x 8/ Z x Z/I I 8/ x 8/ Z x Z/I I Z/I x t/i Z x Z/I I 8/ x t/i Z x Z/I I 91/9 x t/i Z x Z/I I 8/ x 91/ Z x Z/I I 8/ x 8/I Z x Z/I I 8/ x 91/1 Z x Z/I I 91/5 x 91/1 Z x Z/I I th x 91/1 Z x Z/I I 8/ x Z x Z/I I t/i x Z x Z/I I 8/ x 8/L I x Z/I I Z/I x Z/I Z x 9I/L I 8/ x t/i Z x 9I/L I 91/9 x 91/1 Z x 9I/L I 8/ x Z x 9I/L I Z/I x t/ Z x 8/ I 8/E x 8/9 Z x 8/ I Z/I x Z/I Z x 8/ 1 8/ x Z/I Z x 8/ I 6'LXZE'09XLZ'It ZS'6XSI'LSXLZ'I4 Z9'6X99'99XLZ'I4 9 '9XL6' 9XLZ'It Ze6X08'09XLeI4 Z9'6X98'69X89'6 W6X9Z'89X89'6 Z9'6XL9'99X89'6 Ze6X05`E9X89'6E Ze6XZE'09X89'6 W6X L'89(89'6 6'LX9I'L9(89'6 W6X98'69X01'8 OL'ZIXL9'99X01'8 OL'Z1X80'99X01'8 OL'ZIXOCE9X01'8 Ze6X05`E9X01'8E 6'LX09' 9X01'8 ZC6X16'19X01'8 OL'ZIXZE'09X0I'8 Ze6XZE'09X01'8 OL'ZIMI'MOIS Ze6X91'L9X01'8 6'LX9I'L9(01'8 Z9'6X99'99(01'8 Z9'6XL6`ETCOISE W6x8eZ9(1'8 E6`LX8 "Z9X01'8 9 '9X8eZ9X01'8 W6X08'09X01'8 9 '9X08'09X01'8 W6XZ9'5X01'8 OL'ZIXOCE9X19.9 W6X9I'L9X19'9 6'LX8eZ9X19'9 Z9'6X08'09)(19'9 OL'ZIX98'69XZe4 Z9'6XL9'99XZe4 OL'ZIXOCOXZet Z9'6X05` 9XZe4 1 Z9I LEZ 83 LE Z9I 9ZZ 83 LE Z9I OIZ 83 9Z Z9I ZIZ 83 LE Z9I 00Z 83 LE 951 SLZ 83 LE Z 83 LE 9S1 Z9Z 83 LE Z 83 LE 991 LEZ 83 LE 951 IEZ 33 IE 951 9ZZ 83 LE 051 SLZ Z9Z Z 83 OS ()SI 09Z 83 LE I Z 83 LE 051 EtZ 83 OS 051 LEZ 83 LE 091 LEZ ZZ 83 LE 091 9ZZ ZZ 83 LE 051 8IZ 83 LE 091 ZIZ 83 LE Z Z 83 9Z Z 83 LE Z Z 83 LE 051 L81 83 OS 41 09Z 83 LE t1 9ZZ Z 33 LE 41 00Z L 1 SLZ 83 LE L 1 Z9Z L 1 09Z 83 LE L 1 09Z 93 q a P q 0 P q P 0 Ml Inri Will Ilyki VYSIH13W 9NINWN38 piepuejsie6e wnl 66 C 1.-LZIO :xei II EL-LZZO :lel av 9Nemovr

60 6S 8/ X 1'/E Z X 8/L I 8/ X 8/S Z X 8/L I tå X 91/6 Z X 8/L I Z/I x Z/I Z X 8/L I 91/5 X Z/I Z X 8/L I t/i X 8/ Z X 8/1 I 8/E X E X 91/ I t/i X Z/I Z X 91/ 1 I Z/I x 91/ E X t/e I Z/I X 91/1 E X th I 8/ x E X t/ I Z/I X 8/1 Z X t/e I 8/ X 8/L Z x t/e I 8/ X 91/ 1 Z X t/e I Z/I X t/e Z x t/ I 8/ x t/e Z X t/e I 8/ X 8/5 Z X t/e I 8/E X 91/6 Z X t/e I Z/I X Z/I Z X t/e I 8/ X Z/I Z X V/E I 91/5 X Z/I Z X t/e I 91/9 X 9I/L Z X t/e I 8/ X 8/ Z X t/e I 8/E X 8/ Z X t/ I 91/5 X 8/ Z X t/e I t/i X 91/5 Z X t/e I 8/ X VII Z X WE I 91/5 X t/i Z X t/e I t/i X t/i Z X t/e I 91/ X 8/I Z X t/e I Z/I X Z/I Z X 91/11 I 8/ X Z/I Z X 91/11 I Z/I X 8/L Z X 8/5 I 8/ X V/E Z X 8/5 I Z/I X 8/9 Z X 8/9 I 8/E X 8/5 Z x 8/9 I 8/ X 91/6 Z x 8/5 I Z/I X Z/I Z X 8/9 I 8/ X Z/I Z X 8/5 I 8/ X 8/ Z X 8/5 1 q a p ilyw Will Ze6X58'69M9'Lt Z9'6XL9'99XZ9'L6 5 '9X80'59)29'5 OL'ZIXO5` 9)29'L4 6'LX0e 9)(Z9'Lt SE'9XZE'09X29'Lt Z5'6X0Z'9LX 0'9t 9 '9X0VE9XEC9t OL'ZIX96'08nt'tt L'uneuxst'tt Z9'6X0Z'9LX5t'tt OL'ZIXZO'ELMt'tt Z9'6XZ0`ELMt'tt Z9'6XE6'ILX9t5t OL'ZIX58'69nt'tt Z9'6X58'69X5t'tt Z9'6XL9'99X91'tt Z5'6X80'59)(St'tt OL'ZIXOVE9X5t'tt ZS'6X05`E9X5t'tt E6`LX05' 9X5t'tt E6`LX16'19X5t'tt Z5'6XZE'09X5t'tt Z9'6XZE'09X9t'tt 6'LXZE'09X9t'tt 9 '9XEL'85nt'tt Ze6X5I'L5X5t'tt E6`LXSI'L9Nt'tt 5C9X9I'L9X5t'tt 9L'4XL6'ESX5t'tt OL'ZIXOCE9X98'Zt W6X05`E9X98'Zt OL'ZIXZCELXLZ'It Z9'6X98'69XLZ'It OL'ZIXL9'99XLZ'It Ze6XL9'99XLZ'I4 ZV6X80S9XLZ'It OL'ZIXOCE9XLl'It W6X05`E9XLZ'I6 Z5'6XZE'09XLZ'It q o p Ilyw vysiam LE L8I SLZ 83 LE L8I Z Z L8I OS L8I 05Z 83 1 L8I OSZ L8I LEZ 83 LE SZ Z SLI LE L8Z 83 LE SLI L8Z 83 LE 5LI I8Z 83 OS 5LI 9LZ 83 LE SLI 5LZ 83 LE SM Z9Z 83 LE SLI OS SLI OSZ 93 LE SLI 09Z 83 IE SE EtZ 83 LE 911 LEZ 33 LE SLI LEZ LI LEZ 83 5Z 511 IEZ 83 LE SLI 5ZZ 83 IE 5LI SZZ 83 9Z SLI 9ZZ SLI ZIZ Z 83 LE Z Z9I L8Z 83 L Z9I 9LZ Z9I Z9Z 83 LE Z9I Z9Z 83 LE Z9I 95Z Z9I 09Z 83 LE Z9I 09Z 83 L Z9I L Z 83 q p a al 9NINwym38 piepuejsie6e wind.

61 JACKING AB Tel: Fax: Tum lagerstandard BENÄMNING TYP D d b METRISKA MÅTT d D b TUM MÄTT d D b CB ,62X69,85X12,70 1 7/8 x 2 3/4 x 1/2 CB ,62X71,43X9,52 1 7/8 x 2 13/16 x 3/8 CB ,62X73,02X9,52 1 7/8 x 2 7/8 x 3/8 CB ,62X76,20X12,70 1 7/8 x 3 x 1/2 CB ,62X80,96X12,70 1 7/8 x 3 3/16 x 1/2 CB ,21X63,50X9, /16 x 2 1/2 x 3/8 CB ,21X69,85X9, /16 x 2 3/4 x 3/8 CB ,80X63,50X6,35 2 x 2 1/2 x 1/4 CB ,80X66,67X9,52 2 x 2 5/8 x 3/8 CB ,80X68,26X9,52 2 x 2 11/16 x 3/8 CB ,80X69,86X6,35 2 x 2 3/4 x 1/4 CB ,80X69,85X9,52 2 x 2 3/4 x 3/8 CB ,80X69,85X12,70 2 x 2 3/4 x 1/2 CB ,80X73,02X9,52 2 x 2 7/8 x 3/8 CB ,80X74,02X7,93 2 x 2 29/32 x 5/16 CB ,80X76,20X9,52 2 x 3 x 3/8 CB ,80X76,20X12,70 2 x 3 x 1/2 CB ,80X79,37X9,52 2 x 3 1/8 x 3/8 CB ,80X82,55X9,52 2 x 3 1/4 x 3/8 CB ,80X85,72X12,70 2 x 3 3/8 x 1/2 CB ,80X88,90X12,70 2 x 3 1/2 x 1/2 CB ,38X66,67X7,93 2 1/16 x 2 5/8 x 5/16 CB ,38X73,02X9,52 2 1/16 x 2 7/8 x 3/8 CB ,38X76,20X9,52 2 1/16 x 3 x 3/8 CB ,38X80,96X9,52 2 1/16 x 3 3/16 x 3/8 CB ,97X68,38X7,93 2 1/8 x 2 11/16x 5/16 CB ,97X69,85X9,52 2 1/8 x 2 3/4 x 3/8 CB ,97X73,02X9,52 2 1/8 x 2 7/8 x 3/8 CB ,97X76,20X12,70 2 1/8 x 3 x 1/2 CB ,97X79,37X9,52 2 1/8 x 3 1/8 x 3/8 CB ,97X85,72X12,70 2 1/8 x 3 3/8 x 1/2 CB ,97X88,90X12,70 2 1/8 x 3 1/2 x 1/2 BB ,56X65,08X4,76 2 3/16 x 2 9/16 x 3/16 CB ,56X65,08X4,76 2 3/16 x 2 9/16 x 3/16 CC ,56X73,02X12,70 2 3/16 x 2 7/8 x 1/2 CB ,56X76,20X9,52 2 3/16 x 3 x 3/8 CB ,56X80,96X12,70 2 3/16 x 3 3/16 x 1/2 CB ,56X82,55X9,52 2 3/16 x 3 1/4 x 3/8 CB ,15X73,02X9,52 2 1/4 x 2 7/8 x 3/8 CB ,15X76,20X9,52 2 1/4 x 3 x 3/8 60

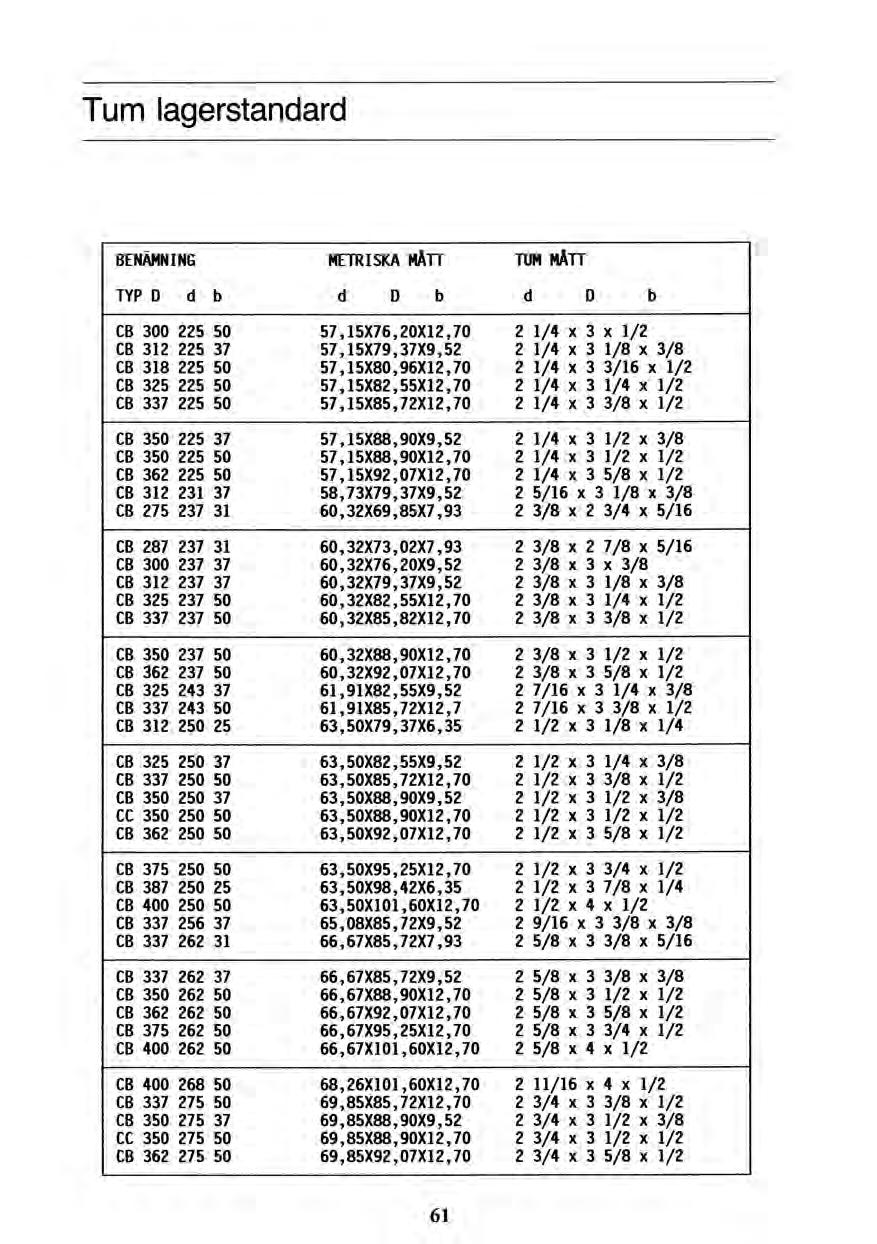

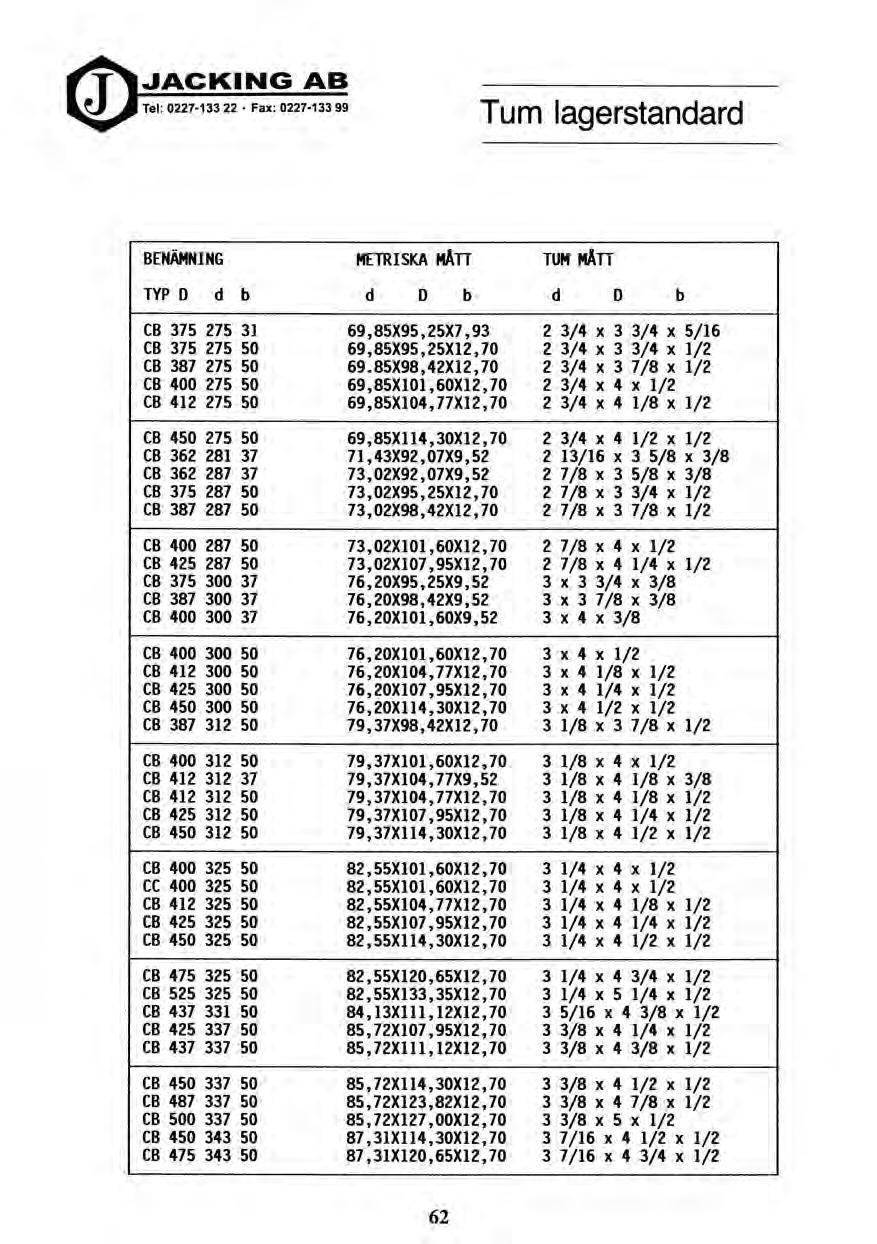

62 19 Z/1 X 8/S E X t/e Z OL'ZIXLO'Z6X98'69 09 SLZ 29E 83 Z/I x Z/I E X t/e Z OL'ZIX06'88X98'69 OS SLZ OSE 33 8/ X Z/I E X t/e Z W6X06'88X58'69 LE SLZ OSE 83 Z/1 x 8/E X t/e Z OL'ZIXZLS8X98' LEE 83 Z/I x t X 91/11 Z OL'ZIX09'IOIX9Z' Z Z/I X t X 8/9 Z OL'ZIX09'IOIXL9'99 09 Z Z/I x 4/ X 8/5 Z OL'Z1X5Z'96XL9'99 05 Z9Z SLE 83 Z/I X 8/5 X 8/9 Z OL'ZIXLCZ6XL9'99 05 Z92 Z9 83 Z/I X Z/I E X 8/9 Z OL'ZIX06'88XL9'99 OS Z / X 8/E E X 8/5 Z W6XZL'58XL9'99 LE Z93 LEE 83 91/5 X 8/ X 8/5 Z 8/ X 8/ X 91/6 2 Z/1 x 4 x Z/I Z t/i X 8/L X Z/I Z Z/I X 4/ E x Z/I Z z/i X s/s X Z/I z dt X Z/I E X Z/I z oft x Z/I E X Z/I z Z/I x sic X Z/I z oft X th X Z/I z VII X sh X Z/I z Z/I x 8/ X 91/1 Z 8/ X t/i E X 91/L Z Z/I x 8/9 X 8/ Z Z/I x Z/I X 8/ Z Z/I X s/c X s/c z Z/I X t/i X o/c z Cc X oh c x s/c z a/c x c x s/c z 91/5 X 8/L Z x 8/ Z 91/5 X t/e Z X 8/ Z 8/ X 8/1 E X 91/9 Z Z/I x 8/9 X 4/I Z Z/I x Z/I X t/i Z 8/ X Z/I X 4/I Z Z/I X Wc X t/i z z/i X VII c X t/i z Z/I X 91/ X t/i Z 8/ X 8/I X t/i Z Z/I x x t/i Z E6`LXZL'98XL9'99 25`6XZL'98X80'99 OL'ZIX09'I0IX05`E9 9 '9XZ4'86X05`E9 OL'ZIX9Z'96X05`E9 OL'ZIXLC26X05`E9 OL'ZIX06'88X05`E9 W6X06'88X09'E9 OL'ZIXZL'98X05`E9 W6XWZ8X09'E9 5 '9XLC6LX0e 9 L'ZIXZLS8XI6`I9 Z9'6X55`Z8X16'I9 OL'ZIXLC26X2 '09 OL'ZIX06'88XZE'09 OL'ZIXZ8S8XZE'09 OL'ZIXWZ8XZE'09 Z9'6XLE'6LX2 '09 Ze6XOZ'9LXZE'09 E6`LXZCELXZE'09 E6'LX98'69XZ '09 W6XLC6LXEL'89 OL'ZIXLCZ6X9I'M OL'ZIX06'88X9I'L9 Ze6X06'88X9I'L5 WzixuSaxsi'm OL'ZIX55`Z8X5I'L5 OL'ZIX96'08X5I'L5 W6XLC6LX5I'L9 OL'ZIX0e9LX9I'L9 1 Z9Z LEE 83 LE 99 LEE Z L8E 83 OS 09Z SLE 83 OS 09Z Z Z LE 09Z LEE 83 LE 09Z WE Z ZIE LE 83 LE EtZ WE LE3 Z9E LEZ LEZ LEE 83 OS LEZ 5Z 83 LE LEZ ZIE 83 LE LEZ IE LEZ LEIZ 83 IE LEZ SLZ 83 LE IEZ ZIE 83 OS 9ZZ Z9E 83 OS 9ZZ LE OS 9ZZ LEE ZZ 9 83 OS 9ZZ 81E 83 LE 9ZZ Z1E ZZ 00E 83 a P q 0 P q P 0 al ilyw Ilyw USIH13W 9NINWyN38 piepuelsiebei wnl

63 Tel: Fax: Tum lagerstandard BENÄMNING TYP D d b METRISKA MÅTT d D b TUM MÅTT d D b CB ,85X95,25X7,93 2 3/4 x 3 3/4 x 5/16 CB ,85X95,25X12,70 2 3/4 x 3 3/4 x 1/2 CB X98,42X12,70 2 3/4 x 3 7/8 x 1/2 CB ,85X101,60X12,70 2 3/4 x 4 x 1/2 CB ,85X104,77X12,70 2 3/4 x 4 1/8 x 1/2 CB ,85X114,30X12,70 2 3/4 x 4 1/2 x 1/2 CB ,43X92,07X9, /16 x 3 5/8 x 3/8 CB ,02X92,07X9,52 2 7/8 x 3 5/8 x 3/8 CB ,02X95,25X12,70 2 7/8 x 3 3/4 x 1/2 CB ,02X98,42X12,70 2 7/8 x 3 7/8 x 1/2 CB ,02X101,60X12,70 2 7/8 x 4 x 1/2 CB ,02X107,95X12,70 2 7/8 x 4 1/4 x 1/2 CB ,20X95,25X9,52 3 x 3 3/4 x 3/8 CB ,20X98,42X9,52 3 x 3 7/8 x 3/8 CB ,20X101,60X9,52 3 x 4 x 3/8 CB ,20X101,60X12,70 3 x 4 x 1/2 CB ,20X104,77X12,70 3 x 4 1/8 x 1/2 CB ,20X107,95X12,70 3 x 4 1/4 x 1/2 CB ,20X114,30X12,70 3 x 4 1/2 x 1/2 CB ,37X98,42X12,70 3 1/8 x 3 7/8 x 1/2 CB ,37X101,60X12,70 3 1/8 x 4 x 1/2 CB ,37X104,77X9,52 3 1/8 x 4 1/8 x 3/8 CB ,37X104,77X12,70 3 1/8 x 4 1/8 x 1/2 CB ,37X107,95X12,70 3 1/8 x 4 1/4 x 1/2 CB ,37X114,30X12,70 3 1/8 x 4 1/2 x 1/2 CB ,55X101,60X12,70 3 1/4 x 4 x 1/2 CC ,55X101,60X12,70 3 1/4 x 4 x 1/2 CB ,55X104,77X12,70 3 1/4 x 4 1/8 x 1/2 CB ,55X107,95X12,70 3 1/4 x 4 1/4 x 1/2 CB ,55X114,30X12,70 3 1/4 x 4 1/2 x 1/2 CB ,55X120,65X12,70 3 1/4 x 4 3/4 x 1/2 CB ,55X133,35X12,70 3 1/4 x 5 1/4 x 1/2 CB ,13X111,12X12,70 3 5/16 x 4 3/8 x 1/2 CB ,72X107,95X12,70 3 3/8 x 4 1/4 x 1/2 CB ,72X111,12X12,70 3 3/8 x 4 3/8 x 1/2 CB ,72X114,30X12,70 3 3/8 x 4 1/2 x 1/2 CB ,72X123,82X12,70 3 3/8 x 4 7/8 x 1/2 CB ,72X127,00X12,70 3 3/8 x 5 x 1/2 CB ,31X114,30X12,70 3 7/16 x 4 1/2 x 1/2 CB ,31X120,65X12,70 3 7/16 x 4 3/4 x 1/2 62

64 9 t/ x 9 x t/i t 50'61X04'ZSIXS6`LOI Z/I x t/ 5 x t/i t OL'ZIX9e9tIX56'LOI Z/I x 8/S 5 x t/i t OL'ZIXDrZtIXSCLOI Z/I x Z/I 5 x t/i t OL'ZIXOL'6 IX96'LOI Z/I x 13/ 5 x t OL'ZIXZS'9EIXS6'L01 9L SZt SZt SLS SZt SZt OSS 83 OS 9Zt LES 83 Z/I x t/i 5 x t/i 4 Z/I x 5 x t/i t Z/I x O/I 5 x O/I 4 Z/I x 5 x O/I t Z/I x t/e 5 x 4 dt x 8/5 g t Z/I x Z/I 9 x 4 9I/L x Oft S x t Z/I x t/i 9 x t Vixgxt dixgxt Z/I x t/e t x t Z/I x 9 x 91/51 Z/I x Z/I 5 x 0/1 E Z/I x t/i 5 x OIL VI x s x oh E Z/I x Wc 4 x 8/L E VI x VI 5 x VE E VI x x th E VI x VE V x VE Z/I x 8/S t x V/E E VI x VI t x t/e E VI x t/e t x 8/5 E VI x 8/5 t x 8/5 E Z/I x Z/I 4 x O/S OL'ZIXWEEIX96'LOI OL'ZIXOCLZIXSCLOI OL'ZIXLCOEIXLet01 OL'ZIXOCLZIXLL50I OL'ZIX9r9tIX09'IOI OL'ZIXL8'Z4IX09'I0I OL'ZIXOL'6 IX09'I0I 11'11X35'9 1X09'101 OL'ZIXSCEEIX09'101 OL'ZIXOCLZIX09'I0I OL'ZIXOCLZIX09'IOI OL'ZIXS9'0ZIX09'I0I OL'ZIXOCLZIXICOOI OL'ZIX0e6EIXZt'86 OL'ZIXSCEEIXZtS6 OL'ZIXOCLZIXZt'06 OL'ZIXZEC ZIXZ4'06 OL'ZIX9e IXSZ'56 L'ZIXLZIXSZ'96 OL'ZIX59'0ZIXSZ'S6 OL'ZIXL4'LIIXSZ'96 OL'ZIXOCKIXSZ'96 OL'ZIX59'0ZIXLCZ6 OL'ZIXL4'LIIXLCZ6 OL'ZIXOCKIXLCZ6 OS SZt SZS 83 OS SZt 00S ZI4 ZIS 83 OS ZI OS 004 5L9 83 OS 004 Z OSS 83 EV 004 LES SZS OS SLt LOC OSS LOC SZS LO LO L8t SIE SZS 83 OS SL SLE Sa 83 OS SL Z9t SIE OS Z9 SL Z9t 83 OS Z9E OSV 83 Z/I x WE 5 x Z/I OL'ZIXZ9'9EIX06` LES 83 Z/I x 5 x Z/I OL'ZIX00`LZIX06' Z/I x t/ 4 x Z/I OL'ZIX99'0ZIX06' SLt 83 Z/I x O/S t x Z/I OL'ZIXLt'LIIX06'88 OS 09 Z /5 x Z/I t x Z/I L8'S1X '411X6'88 Z9 OSE OSV 83 Z/I x Z/I t x Z/I OL'ZIXOE'tIIX06'88 Z/I x Z/I t x Z/I E OL'ZIXOCtIIX06'88 Oft x Z/I t x Z/I Ze6X0E'411X06'88 Z/I x 8/ t x Z/I E OL'ZIXZI'IIIX06'88 9I/5 x 8/1 t x Z/I E 6'LXLL'40IX OS LE 09 05t 83 OS 09 LEV 83 IE 09 Zit 83 0 P q 0 P 4 P 0 dål UYW ilyw VYSI613W 9NINWVN38 piepuelsjebei wnl

65 JACKING AB Tel: Fax: Tum lagerstandard BENÄMNING METRISKA MÅTT TUM MÅTT TYP D d b d D b d D b CB ,12X136,52X12,70 4 3/8 x 5 3/8 x 1/2 CB ,12X139,70X12,70 4 3/8 x 5 1/2 x 1/2 CB ,12X152,40X12,70 4 3/8 x 6 x 1/2 CB ,71X139,70X12,70 4 7/16 x 5 1/2 x 1/2 CB ,30X133,35X11,11 4 1/2 x 5 1/4 x 7/16 CB ,30X136,52X11,11 4 1/2 x 5 3/8 x 7/16 CB ,30X139,70X12,70 4 1/2 x 5 1/2 x 1/2 CB ,30X142,87X12,70 4 1/2 x 5 5/8 x 1/2 CB ,30X146,05X12,70 4 1/2 x 5 3/4 x 1/2 CB ,30X152,40X19,05 4 1/2 x 6 x 3/4 CB ,30X161,92X14,28 4 1/2 x 6 3/8 x 9/16 CB ,47X142,87X12,70 4 5/8 x 5 5/8 x 1/2 CB ,47X146,05X12,70 4 5/8 x 5 3/4 x 1/2 CB ,65X139,70X9,52 4 3/4 x 5 1/2 x 3/8 CB ,65X146,05X12,70 4 3/4 x 5 3/4 x 1/2 CB ,65X152,4X14,28 4 3/4 x 6 x 9/16 DB ,65X152,40X14,28 4 3/4 x 6 x 9/16 CB ,82X158,75X14,28 4 7/8 x 6 1/4 x 9/16 CB ,00X146,05X12,70 5 x 5 3/4 x 1/2 CB ,00X152,40X12,70 5 x 6 x 1/2 CB ,00X158,75X14,28 5 x 6 1/4 x 9/16 CB ,00X165,10X12,70 5 x 6 1/2 x 1/2 CB ,17X155,57X12,70 5 1/8 x 6 1/8 x 1/2 CB ,17X158,75X12,70 5 1/8 x 6 1/4 x 1/2 CB ,35X158,75X12,70 5 1/4 x 6 1/4 x 1/2 CB ,35X165,10X14,28 5 1/4 x 6 1/2 x 9/16 CB ,52X158,75X12,70 5 3/8 x 6 1/4 x 1/2 CB ,52X161,92X12,70 5 3/8 x 6 3/8 x 1/2 CB ,52X165,10X12,70 5 3/8 x 6 1/2 x 1/2 CB ,70X158,75X12,70 5 1/2 x 6 1/4 x 1/2 CB ,70X165,10X12,70 5 1/2 x 6 1/2 x 1/2 CB ,70X168,27X12,70 5 1/2 x 6 5/8 x 1/2 CB ,70X171,45X19,05 5 1/2 x 6 3/4 x 3/4 CB ,70X174,62X14,28 5 1/2 x 6 7/8 x 9/16 CB ,87X161,92X12,70 5 5/8 x 6 3/8 x 1/2 CB ,87X168,27X12,70 5 5/8 x 6 5/8 x 1/2 CB ,05X171,45X12,70 5 3/4 x 6 3/4 x 1/2 CB ,05X177,80X12,70 5 3/4 x 7 x 1/2 CB ,05X190,50X19,05 5 3/4 x 7 1/2 x 3/4 CB ,22X174,62X12,70 5 7/8 x 6 7/8 x 1/2 64

66 Tum lagerstandard BENÄMNING TYP D d b METRISKA MÅTT d D b TUM MÅTT d D b CB ,81X177,80X12, /16 x 7 x 1/2 CB ,40X177,80X12,70 6 x 7 x 1/2 CB ,40X190,50X19,05 6 x 7 1/2 x 3/4 CB ,58X180,98X12,7 6 1/8 x 7 1/8 x 1/2 CB ,75X184,15X12,70 6 1/4 x 7 1/4 x 1/2 CB ,75X190,50X19,05 6 1/4 x 7 1/2 x 3/4 CB ,75X203,20X19,05 6 1/4 x 8 x 3/4 CB ,10X190,50X12,70 6 1/2 x 7 1/2 x 1/2 CB ,10X196,85X12,70 6 1/2 x 7 3/4 x 1/2 CB ,27X190,50X15,87 6 5/8 x 7 1/2 x 5/8 CB ,45X196,85X12,70 6 3/4 x 7 3/4 x 1/2 CB ,45X209,55X19,05 6 3/4 x 8 1/4 x 3/4 CB ,80X203,20X12,70 7 x 8 x 1/2 CC ,80X215,90X19,05 7 x 8 1/2 x 3/4 CB ,15X222,25X14,28 7 1/4 x 8 3/4 x 9/16 CB ,15X228,60X19,05 7 1/4 x 9 x 3/4 CC , 50X228,60X19,05 7 1/2 x 9 x 3/4 CB ,68X231,78X14,28 7 5/8 x 9 1/8 x 9/16 CC ,20X241,30X19,05 8 x 9 1/2 x 3/4 CB ,55x247,28x14,28 8 1/4 x 9 3/4 x 9/16 CB ,72X250,82X14,30 8 3/8 x 9 7/8 x 9/16 CB ,90X254,00X14,28 8 1/2 x 10 x 9/16 CB ,60X266, 70X14,28 9 x 10 1/2 x 9/16 CB ,00X292,10X14,28 10 x 11 1/2 x 9/16 65

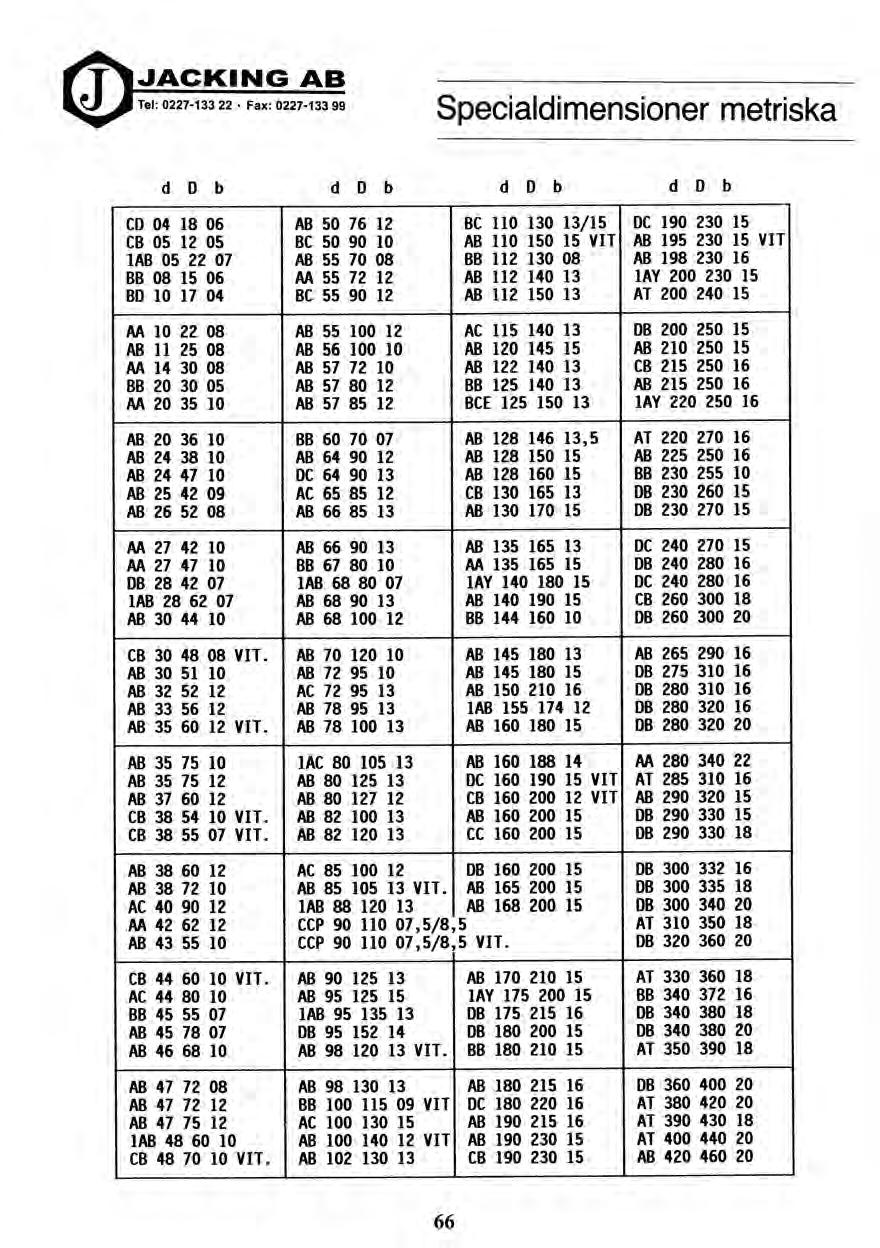

67 JACKING AB Tel: Fax: Specialdimensioner metriska d D b d D b d D b d D b CD CB AB BB BD AB BC AB AA BC BC /15 AB VIT BB AB AB DC AB VIT AB lay AT AA AB AC DB AB AB AB AB AA AB AB CB BB AB BB AB AA AB BCE lay AB BB AB ,5 AT AB AB AB AB AB DC AB BB AB AC CB DB AB AB AB DB AA AB AB DC AA BB AA DB DB AB lay DC lab AB AB CB AB AB BB DB CB VIT. AB AB AB AB AB AB DB AB AC AB DB AB AB lab DB AB VIT. AB AB DB AB AC AB AA AB AB DC VIT AT AB AB CB VIT AB CB VIT. AB AB DB CB VIT. AB CC DB AB AC DB DB AB AB VIT. AB DB AC AB AB DB AA CCP ,5/8 5 AT AB CCP ,5/8 5 VIT. DB CB VIT. AB AB AT AC AB lay BB BB AB DB DB AB DB DB DB AB AB VIT. BB AT AB AB AB DB AB BB VIT DC AT AB AC AB AT AB AB VIT AB AT CB VIT. AB CB AB

68 Specialdimensioner metriska DB 440 AT 450 AT 460 AT 470 AT 480 d D b d D b d D b d D b DB AT AT AT AT AT AT AT ,3 AT AT AT AT AT AT AT AT AT AT AT AT AT AT AT

69 89 Z/I x 91/11 Z x 91/L I Z/I x t/i Z x 9I/L I 8/E x 8/1 Z x 9I/L I Z/I x 49/61 Z x 49/SZ I Z/I x 91/11 Z x 8/ I 8/ x t9/ Z x 8/ I 9I/L x 9I/L Z x 8/ 1 9I/S x 91/L Z x 8/ I 9I/L x 91/! Z x 8/ I 9I/5 x Z x 8/ I Z/1 x Z/I Z x t9/ez I Z/I x t9/51 Z x Z /II I 9I/c x 3 x t/i 1 9I/S x Z x t/i I 8/ x 8/L I x 91/ I t9/l I x 49/ 9 I x 4/I I 4/I x Z x 8/I I t/i x 8/L I x 8/! I 8/ x 91/6 I x 8/! I 8/ x 91/11 I x ZE/E I 91/L x 49/ES I x I 9I/L x 8/S I x I 9I/S x 8/S I x 1 ZE/EI x Z/I I x I t9/sz x Z x 91/SI 4/1 x 8/ I x 91/SI 8/ x 8/5 I x 8/L 9I/S x Z/I I x 8/L 9I/S x t/i I x 91/E I 91/9 x 8/L I x t/e 8/I x I x t/e t/i x 91/ I x 91/!! 8/ x 8/I I x 8/5 49/61 x 49/tS I x Z/I t/i x ZE/6Z x Z/I t/i x 8/1 I x 91/L 8/ x I x 9I/L 9I/5 x I x 8/?EIS x 91/11 x 8/ 4/I x t/e x 9I/S A 0 P IlyW WAI OL'ZIXEE'89XI5'9 OL'ZIXSI'LSX19'9 ZS'6XL6`ESX19'9 OL'ZIXZESSXES'S OL'ZIXEE'89XZet ZS'6XSL'E9)26't 11'11X16'19)265 E6`Lx16'19xZet 11'11XOCZSXZet 6'LX08'0SXZetE OL'ZIXOS'E9XZS`4E OL'ZIXSe95X I'4E Wiu08`osx9c'Ic E6`LX08'0SXSL'IE ZS'6XZ9'LtX91'0 Se9X0t'OUSL'1 Se9X8'0SXLSSZ SE'9)29'5XLSSZ W6X69'6EXLSSZ ZS'6X98'ZtX8L'LZ II'IIXEt'9tX04'SZ II'IIXLZ'ItX0t'SZ E6`LXLZ'ItX0t'SZ ICOIXOIS X04'SZ Z6'6X8'0SX18' Z Se9Xlet X18'EZ ZS'6XLZ'ItXZZ'ZZ 6'LX0I'8EXZeZZ telxseiext9'0z E6`LX 9'LtXS0'61 LI'EXOt'SZXSO'6I Se9X91'0EX9t'LI Ze6XLS'8ZXL8'91 WLXSCIEXOL'ZI Se9XI0`EZXOL'ZI Se9XL5`8ZXIIIII Z9'6X0t'SZXII'II E6`LXtSZXZS'6 96'EX94'LIXZ9'6 9 '9X50'61X 6`L q 0 P IlYW VYSIIII3W OS EtI 89Z VV OS EtI SZZ 8V LE EtI ZIZ 8V OS 6E1 6ZZ 88 OS LEI 69Z VV L LE!!SZ 83 4 L 1 EtZ 8V 1 L 1 EtZ AVI t LEI 90Z VV IE L 1 00Z 88 OS SET OSZ VV OS t 1 EZZ av t SZI 00Z VV 1 SZI 00Z 30 LE 811 L8I 8V LI Z ZII 00Z 8VI SZ ZII Z8I 88 LE ZII L VV Et 001 ZOI 80 t 001 Z9I 83 IE 001 Z9I 38 Ot 001 OST 80 6E 60 00Z 8V 9Z 60 LEI VVI LE L80 Z9I 80 1 L80 OSI 80 TE SLO L8I 8V ZI SLO SZ LE Z90 ZII 8V 6Z 090 Z1 83 SZ OSO SZ 40 ZII 8VI LE V 1 LEO 001 8V SI LEO 890 AV NOIIA SZ 1E0 SLO 83 A P 0 dal ANINWYN38 wnl Jeuopuempiepads LIZO :xea IZ tel-lizo :lel SV DN ini3vr

70 Specialdimensioner tum BENÄMNING TYP D d b METRISKA MÅTT d D b TUM MÅTT d D b AB ,30X60,32X12, /32 x 2 3/8 x 1/2 AB ,10X52,38X12,70 1 1/2 x 2 1/16 x 1/2 AB ,1X58,74X9,52 1 1/2 x 2 5/16 x 3/8 BD ,68X52,48X5,10 1 9/16 x 2 1/16 x 33/64 AA ,68X60,32X9,52 1 9/16 x 2 3/8 x 3/8 AA ,68X65,08X11,90 1 9/16 x 2 9/16 x 15/32 BB ,15X65,51X12,70 1 5/8 x 2 37/64 x 1/2 AB ,86X57,94X9, /16 x 2 9/32 x 3/8 AB ,86X61,91X9, /16 x 2 7/16 x 3/8 AB ,86X66,68X9, /16 x 2 5/8 x 3/8 AB ,86X76,2X12,7 1 11/16 x 3 x 1/2 DB ,45X60,32X9,52 1 3/4 x 2 3/8 x 3/8 1AC ,45X63,50X7,93 1 3/4 x 2 1/2 x 5/16 AB ,45X66,67X12,70 1 3/4 x 2 5/8 x 1/2 BB ,08X61,93X6, /64 x 2 7/16 x 1/4 AB ,21X73,02X /16 x 2 7/8 x 15/32 AB ,21X73,02X12, /16 x 2 7/8 x 1/2 DB ,21X76,20X9, /16 x 3 x 3/8 AB ,21X82,55X12, /16 x 3 1/4 x 1/2 AB ,38X77,78X12,7 2 1/16 x 3 1/16 x 1/2 CB ,97X72,23X7,93 2 1/8 x 2 27/32 x 5/16 DB ,97X73,02X11,11 2 1/8 x 2 7/8 x 7/16 AA ,97X76,20X11,11 2 1/8 x 3 x 7/16 AB ,97X82,55X12,70 2 1/8 x 3 1/4 x 1/2 AB ,77X73,02X9,52 2 5/32 x 2 7/8 x 3/8 BD ,15X73,02X5,16 2 1/4 x 2 7/8 x 13/64 AB ,15X74,61X12,7 2 1/4 x 2 15/16 x 1/2 AB ,15X77,78X11,11 2 1/4 x 3 1/16 x 7/16 AB ,73X80,96X12,70 2 5/16 x 3 3/16 x 1/2 DB ,73X85,22X11,90 2 5/16 x 3 23/64 x 15/32 AB VITON 63,50X82,55X9,52 2 1/2 x 3 1/4 x 3/8 CB ,42X89,15X12,70 AB ,67X89,06X12,70 2 5/8 x 3 1/2 x 1/2 AB ,3X88,9X9, /16 x 3 1/2 x 3/8 AB ,02X95,25X12,70 2 7/8 x 3 3/4 x 1/2 DB ,02X95,25X12,70 2 7/8 x 3 3/4 x 1/2 AB ,61X101,60X12, /16 x 4 x 1/2 BB ,20X101,60X10,92 3 x 4 x 27/64 AB ,20X111,12X12,70 3 x 4 3/8 x 1/2 AB ,96X114,30X12,70 3 3/16 x 4 1/2 x 1/2 69

71 JACKING AB Tel: Fax: Specialdimensioner tum BENÄMNING TYP D d b METRISKA MÅTT d D b TUM MÅTT d D b AB ,25X136,52X12,70 3 3/4 x 5 3/8 x 1/2 AB ,42X130,17X12,70 3 7/8 x 5 1/8 x 1/2 DB ,37X127,00X11,90 4 3/16 x 5 x 15/32 AB ,95X136,52X12,70 4 1/4 x 5 3/8 x 1/2 AB ,12X158,75X14,29 4 3/8 x 6 1/4 x 9/16 lay ,47X152,40X15,87 4 5/8 x 6 x 5/8 CB VITON 120,65X146,05X12,70 4 3/4 x 5 3/4 x 1/2 AB ,59X161,92X15,87 5 1/16 x 6 3/8 x 5/8 DB ,35X155,57X14, /64 x 6 1/8 x 9/16 CB ,70X171,45X15,87 5 1/2 x 6 3/4 x 5/8 AB ,87X168, 27X15,87 5 5/8 x 6 5/8 x 5/8 AB ,87X174,62X15,87 5 5/8 x 6 7/8 x 5/8 AB ,40X184,15X12,70 6 x 7 1/4 x 1/2 AB ,10X203,20X19,05 6 1/2 x 8 x 3/4 AB ,80X209,55X19,05 7 x 8 1/4 x 3/4 AB ,80X222,25X19,05 7 x 8 3/4 x 3/4 AB ,2X228,6X15,87 8 x 9 x 5/8 AT ,90X247,65X19,05 8 1/2 x 9 3/4 x 3/4 AT ,6X279,4X25,4 9 x 11 x 1 AT ,70X304,80X19, /2 x 12 x 3/4 AT ,68X358,77X19, /8 x 14 1/8 x 3/4 AT ,55X1035,05X19, /4 x 40 3/4 x 3/4 70

72 GAMMATÄTNINGAR. Gammatätningen är resultatet av ett omfattande utvecklingsarbete med syftet att kombinera de bästa egenskaperna hos mekaniska och radialtätningar. Gammatätningen kan också användas i kombination med en radialtätning, och kallas då för "Combitätning". Gammatätningens viktigaste fördelar: Utrymmesbesparande montering. Friktionen minskar vid ökat varvtal. Centrifugalfunktionen bidrar till en god tätning. Lägre krav på ytfinhet, härdning och toleranser. Mekaniskt skyddad. Lättmonterad. Gammatätning typ RB 0 d 0 D B BI 0 d, Catalogue N 0 d 0 D B B, 0 d, Catalogue No ,5 1,0 15 RB ,5 1,0 61 RB ,5 1,0 17 RB ,5 1,0 63 RB ,0 1,0 21 RB ,5 1,0 66 RB ,0 1,0 23 RB ,5 1,0 68 RB ,0 1,0 23 RB ,5 1,0 70 RB ,0 1,0 24 RB ,5 1,0 73 RB ,0 1,0 26 RB ,5 1,0 76 RB ,0 1,0 31 RB ,5 1,0 78 RB ,0 1,0 31 RB ,5 1,0 80 RB ,0 1,0 31 RB ,5 1,0 83 RB ,0 1,0 31 RB ,5 1,0 86 RB ,0 1,0 34 RB ,5 1,0 88 RB ,5 1,0 37 RB ,5 1,0 93 RB ,5 1,0 39 RB ,5 1,0 98 RB ,5 1,0 42 RB ,5 1,0 103 RB 95 I ,5 1,0 47 RB ,5 1,0 108 RB ,5 1,0 52 RB ,5 1,0 113 RB ,5 1,0 55 RB ,5 1,0 133 RB ,5 1,0 58 RB ,5 1,0 145 RB ,5 1,0 60 RB 52 71

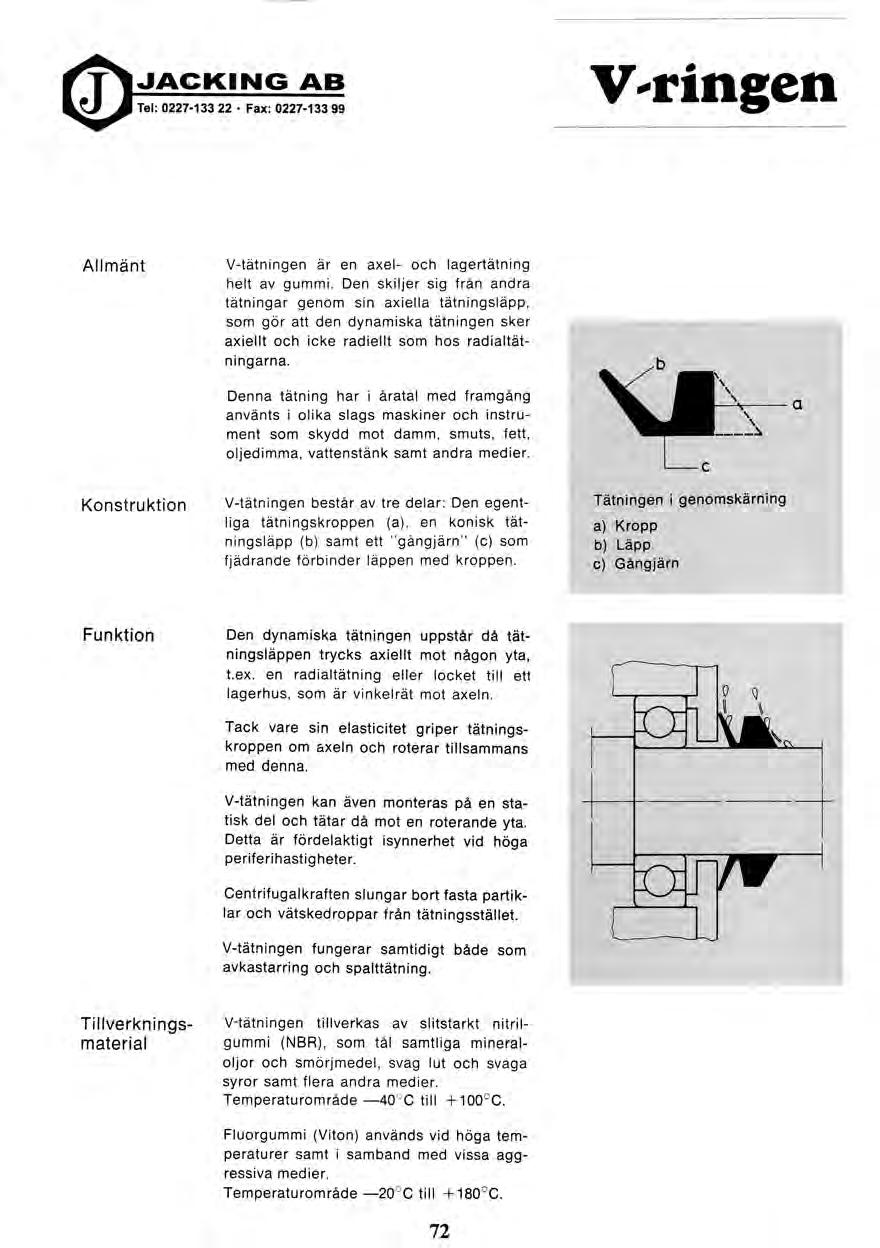

73 JACKING AB Tel: Fax: V-ringen Allmänt V-tätningen är en axel- och lagertätning helt av gummi. Den skiljer sig från andra tätningar genom sin axiella tätningsläpp, som gör att den dynamiska tätningen sker axiellt och icke radiellt som hos radialtätningarna. ID Denna tätning har i åratal med framgång \ a använts i olika slags maskiner och instru- ment som skydd mot damm, smuts, fett, L_ oljedimma, vattenstänk samt andra medier. C Konstruktion V-tätningen består av tre delar: Den egent- Tätningen i genomskärning liga tätningskroppen (a), en konisk tät- a) Kropp ningsläpp (b) samt ett "gångjärn" (c) som b) Läpp fjädrande förbinder läppen med kroppen. c) Gångjärn Funktion Den dynamiska tätningen uppstår då tätningsläppen trycks axiellt mot någon yta, t.ex. en radialtätning eller locket till ett lagerhus, som är vinkelrät mot axeln. Tack vare sin elasticitet griper tätningskroppen om axeln och roterar tillsammans med denna. V-tätningen kan även monteras på en statisk del och tätar då mot en roterande yta. Detta är fördelaktigt isynnerhet vid höga periferihastig heter. Centrifugalkraften slungar bort fasta partiklar och vätskedroppar från tätningsstället. V-tätningen fungerar samtidigt både som avkastarring och spalttätning. Tillverknings- Material V-tätningen tillverkas av slitstarkt nitritgummi (NBR), som tål samtliga mineraloljor och smörjmedel, svag lut och svaga syror samt flera andra medier. Temperaturområde 40 C till +100 C. Fluorgummi (Viton) används vid höga temperaturer samt i samband med vissa aggressiva medier. Temperaturområde 20 C till +180 C. 72

74 Profiltyper V-tätningen tillverkas i flera olika profiltyper Typ VA grundmodellen rak baksida Typ VS sned baksida inbyggnadslängden 50 Vo större än hos typ VA Typ VL tunn specialprofil används i labyrinter Typ VE används för diametrar över 300 mm Inbyggnadsmått V-Tätning, Typ VA (Tabell 1) -I., B2 d1 Mått i mm Profilmått Tabell V-tätning Best. nr. Axel 0 C Ring 0 di Profilhöjd W Profilbredd B2 Profilbredd B omonterad 0 d2 max. 0 d3 min. Profilbredd B1 monterad VA ,7-3,5 2,5 1,5 2,1 3,0 C+1 C + 4 2,5±0,3 VA ,5-4,5 3,2 2 2,4 3,7 C + 6 3,0±0, ,5-5, ,5-6, ,5-8, ,0-9,5 7 /4 0,7 C + 1 C+6 3,0±0,4 VA ,5-11, ,4 5,5 C+2 C+9 4,5±0, ,5-12,5 10, ,5-13,5 11, ,5-15,5 12, ,5-17, , C + 9 4,5±0,6 VA ,7 7,5 C ,0±0, C C ,7 7,5 C+ 12 6,0±0,8 VA ,5 9,0 C+ 15 7,0±1, ,0 CI 3 C 15 7,0±1,0 73

75 JACKI NG AB Tel: Fax: Mått i mm Profilmått Tabell I (forts.) V-tätning Best. nr. Axel 0C Ring 0 d, Profilhöjd W Profilbredd 83 Profilbredd 8 omonterad 0 d2 Profilbredd max. 0riiii2 B1 monterad VA ,8 11,0 C + 4 C ,0±1, ,0 C+ 18 9,0-1-1,2 VA ,9 12,8 C+21 10,5±1, J 7,9.8 C+ 4 Cl 21 10,5±1,5 VA ,0 14,5 C + 5 C ,0±1, ,0 14,5 C + 5 C-24 12,0±1,8 VA ,3 25,0 C + 10 C ,0±4, VA ,3 25,0 C 10 C 45 20,0±4,0 74

76 lnbyggnadsmått V-tätning, Typ VS (Tabell Il) Mått i mm Profilmått Tabell Il V-tätning Best. nr. Axel 0 C Ring 0 di Profilhöjd W Profilbredd B2 Profilbredd B omonterad 0 d2 max. 0 d3 min. Profilbredd Bi monterad VS ,5-5, ,9 5,2 C+1 C ,5-6,5 5 4,5±0, ,5-8, ,0-9,5 7 3,9 2 C +1 C+ 6 4,5±0.4 VS ,5-11, ,6 7,7 C+2 C+9 6,7±0, ,5-13,5 10, ,5-15,5 12, N' 1$':.>''''l 15,5-17, ,5-19,0 16 3,6,7 C-9 6,7±0, ,9 10, ,0±0, C C ,9 1, ,0±0,8 VS ,5 13,0 C+15 11,0±1, ,5 13,0 C+3 C-15 11,0±1,0 K'901112?B`,2,T22 2 ä3,' 6' g',28,7 ` ,3 15,5 C +4 C+18 13,5±1, ,3 1,5 C ,5±1,2 VS ,1 18,0 C+21 15,5±1, ,1 18,0 C +4 C+21 15,5±1,5 VS ,0 20,5 C +5 C+24 18,0±1, VS ,0 2C,5 C +5 C-24 18,0±1,8 75

77 76 HYDRAULIKTÄTNINGAR KOLVSTÅNGSTÄTNINGAR KOLVTÄTNINGAR MANSCHETTER AVSTRYKARE STYRRINGAR STÖDRINGAR JACKING AB KULLAGER MASKINDELAR Kungsringen KUNGSÖR Tel: Fax:

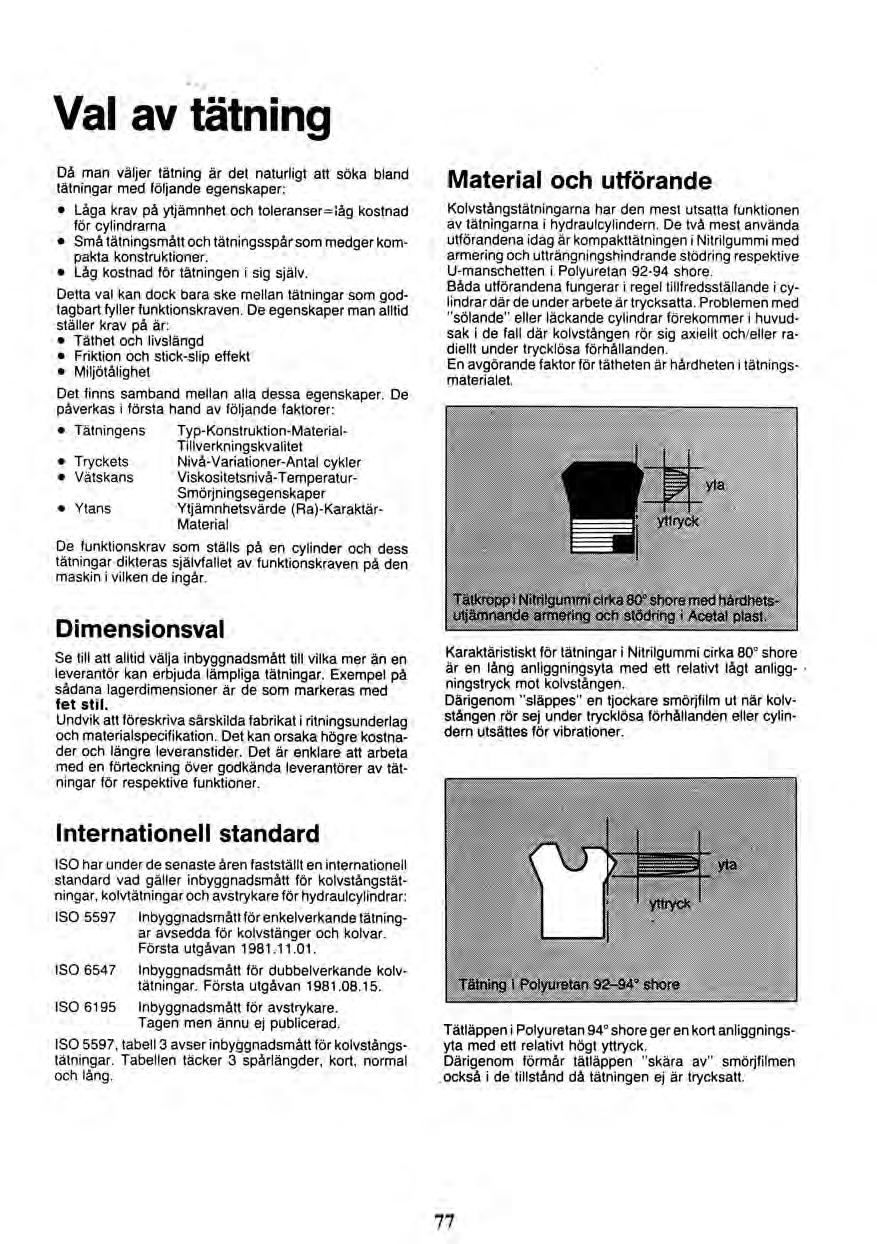

78 Val av tätning Då man väljer tätning är det naturligt att söka bland tätningar med följande egenskaper: Låga krav på ytjämnhet och toleranser=låg kostnad för cylindrarna Små tätningsmått och tätningsspår som medger kompakta konstruktioner. Låg kostnad för tätningen i sig själv. Detta val kan dock bara ske mellan tätningar som godtagbart fyller funktionskraven. De egenskaper man alltid ställer krav på är: Täthet och livslängd Friktion och stick-slip effekt Miljötålighet Det finns samband mellan alla dessa egenskaper. De påverkas i första hand av följande faktorer: Tätningens Typ-Konstruktion-Material- Tillverkningskvalitet Tryckets Nivå-Variationer-Antal cykler Vätskans Viskositetsnivå-Temperatur- Smörjningsegenskaper Ytans Ytjämnhetsvärde (Ra)-Karaktär- Material De funktionskrav som ställs på en cylinder och dess tätningar dikteras självfallet av funktionskraven på den maskin i vilken de ingår. Dimensionsval Se till att alltid välja inbyggnadsmått till vilka mer än en leverantör kan erbjuda lämpliga tätningar. Exempel på sådana lagerdimensioner är de som markeras med fet stil. Undvik att föreskriva särskilda fabrikat i ritningsunderlag och materialspecifikation. Det kan orsaka högre kostnader och längre leveranstider. Det är enklare att arbeta med en förteckning över godkända leverantörer av tätningar för respektive funktioner. Internationell standard ISO har under de senaste åren fastställt en internationell standard vad gäller inbyggnadsmått för kolvstångstätningar, kolvtätningar och avstrykare för hydraulcylindrar: ISO 5597 lnbyggnadsmått för enkelverkande tätningar avsedda för kolvstänger och kolvar. Första utgåvan ISO 6547 lnbyggnadsmått för dubbelverkande kolvtätningar. Första utgåvan ISO 6195 lnbyggnadsmått för avstrykare. Tagen men ännu ej publicerad. ISO 5597, tabell 3 avser inbyggnadsmått för kolvstångstätningar. Tabellen täcker 3 spårlängder, kort, normal och lång. Material och utförande Kolvstångstätningarna har den mest utsatta funktionen av tätningarna i hydraulcylindern. De två mest använda utförandena idag är kompakttätningen i Nitrilgummi med armering och utträngningshindrande stödring respektive U-manschetten i Polyuretan shore. Båda utförandena fungerar i regel tillfredsställande i cylindrar där de under arbete är trycksatta. Problemen med "sölande" eller läckande cylindrar förekommer i huvudsak i de fall där kolvstången rör sig axiellt och/eller radiellt under trycklösa förhållanden. En avgörande faktor för tätheten är hårdheten i tätningsmaterialet. Tätkropp i Nitrilgummi cirka 80' shore med hårdhetsutjämnande armering och stödring i Acetal plast. Karaktäristiskt för tätningar i Nitrilgummi cirka 80 shore är en lång anliggningsyta med ett relativt lågt anliggningstryck mot kolvstången. Därigenom "släppes" en tjockare smörjfilm ut när kolvstången rör sej under trycklösa förhållanden eller cylindem utsättes för vibrationer. Tätning i Polyuretan shore Tätläppen i Polyuretan 94 shore ger en kort anliggningsyta med ett relativt högt yttryck. Därigenom förmår tätläppen "skära av" smörjfilmen också i de tillstånd då tätningen ej är trycksatt. 77

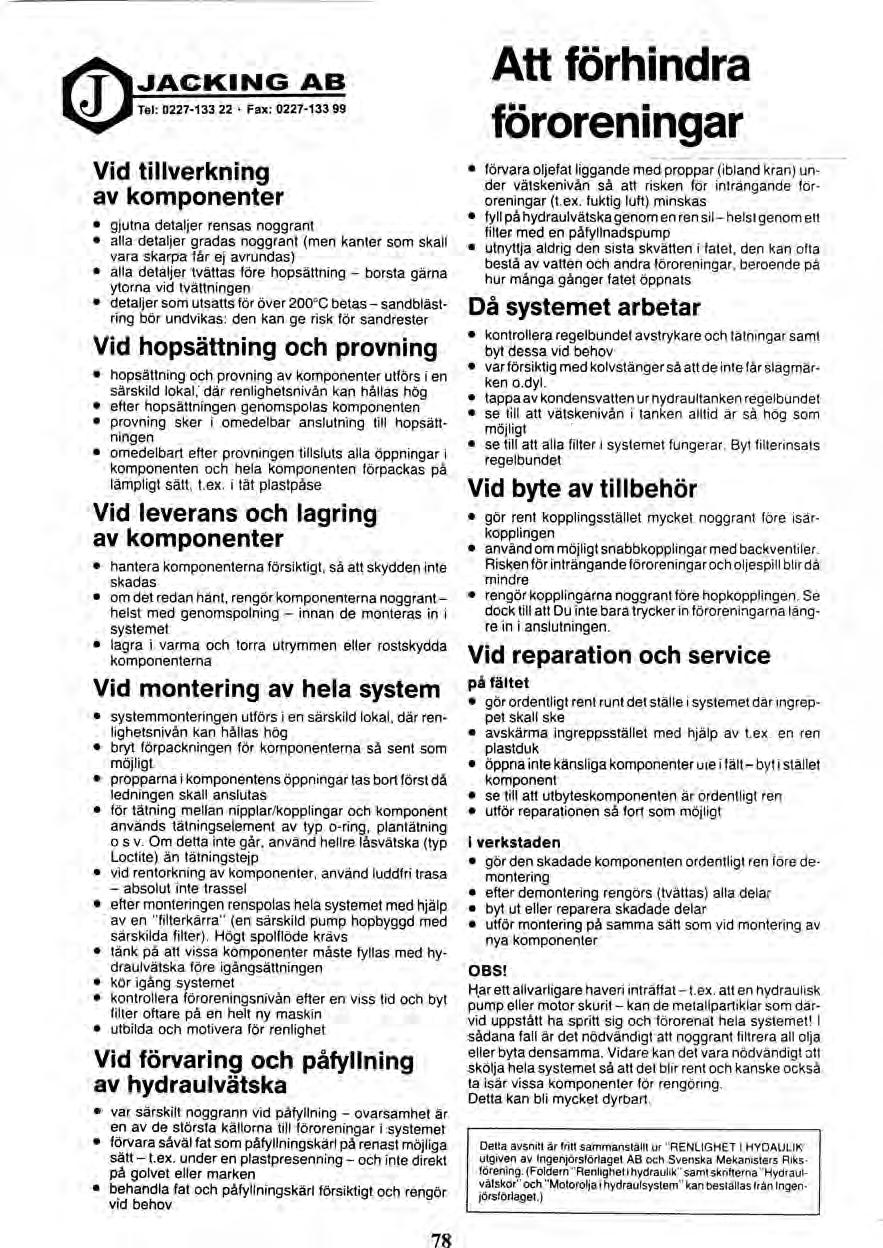

79 78 JACKING AB Tel: Fax: Vid tillverkning av komponenter gjutna detaljer rensas noggrant alla detaljer gradas noggrant (men kanter som skall vara skarpa får ej avrundas) alla detaljer tvättas före hopsättning borsta gärna ytorna vid tvättningen detaljer som utsatts för över 200 C betas sandblästring bör undvikas: den kan ge risk för sandrester Vid hopsättning och provning hopsättning och provning av komponenter utförs i en särskild lokal; där renlighetsnivån kan hållas hög efter hopsättningen genomspolas komponenten provning sker i omedelbar anslutning till hopsättningen omedelbart efter provningen tillsluts alla öppningar i komponenten och hela komponenten förpackas på lämpligt sätt, t.ex. i tät plastpåse Vid leverans och lagring av komponenter hantera komponenterna försiktigt, så att skydden inte skadas om det redan hänt, rengör komponenterna noggrant helst med genomspolning innan de monteras in i systemet lagra i varma och torra utrymmen eller rostskydda komponenterna Vid montering av hela system systemmonteringen utförs i en särskild lokal, där renlighetsnivån kan hållas hög bryt förpackningen för komponenterna så sent som möjligt propparna i komponentens öppningar tas bort först då ledningen skall anslutas för tätning mellan nipplar/kopplingar och komponent används tätningselement av typ o-ring, plantätning o s v. Om detta inte går, använd hellre låsvätska (typ Loctite) än tätningstejp vid rentorkning av komponenter, använd luddfri trasa absolut inte trassel efter monteringen renspolas hela systemet med hjälp av en "filterkärra" (en särskild pump hopbyggd med särskilda filter). Högt spolflöde krävs tänk på att vissa komponenter måste fyllas med hydraulvätska före igångsättningen kör igång systemet kontrollera föroreningsnivån efter en viss tid och byt filter oftare på en helt ny maskin utbilda och motivera för renlighet Vid förvaring och påfyllning av hydraulvätska var särskilt noggrann vid påfyllning ovarsamhet är en av de största källorna till föroreningar i systemet förvara såväl fat som påfyllningskärl på renast möjliga sätt t.ex. under en plastpresenning och inte direkt på golvet eller marken behandla fat och påfyllningskärl försiktigt och rengör vid behov Att förhindra föroreningar förvara oljefat liggande med proppar (ibland kran) under vätskenivån så att risken för inträngande föroreningar (t.ex. fuktig luft) minskas fyll på hydraulvätska genom en ren sil helst genom ett filter med en påfyllnadspump utnyttja aldrig den sista skvätten i fatet, den kan ofta bestå av vatten och andra föroreningar, beroende på hur många gånger fatet öppnats Då systemet arbetar kontrollera regelbundet avstrykare och tätningar samt byt dessa vid behov var försiktig med kolvstänger så att de inte får slagmärken o.dyl. tappa av kondensvatten ur nydraultanken regelbundet se till att vätskenivån i tanken alltid är så hög som möjligt se till att alla filter i systemet fungerar. Byt filterinsats regelbundet Vid byte av tillbehör gör rent kopplingsstället mycket noggrant före isärkopplingen använd om möjligt snabbkopplingar med backventiler. Risken för inträngande föroreningar och oljespill blir då mindre rengör kopplingarna noggrant före hopkopplingen. Se dock till att Du inte bara trycker in föroreningarna längre in i anslutningen. Vid reparation och service på fältet gör ordentligt rent runt det ställe i systemet där ingreppet skall ske avskärma ingreppsstället med hjälp av t.ex. en ren plastduk öppna inte känsliga komponenter ute i fält byt i stället komponent se till att utbyteskomponenten är ordentligt ren utför reparationen så fort som möjligt I verkstaden gör den skadade komponenten ordentligt ren före demontering efter demontering rengörs (tvättas) alla delar byt ut eller reparera skadade delar utför montering på samma sätt som vid montering av nya komponenter OBS! Har ett allvarligare haveri inträffat t.ex. att en hydraulisk pump eller motor skurit kan de metallpartiklar som därvid uppstått ha spritt sig och förorenat hela systemet! I sådana fall är det nödvändigt att noggrant filtrera all olja eller byta densamma. Vidare kan det vara nödvändigt att skölja hela systemet så att det blir rent och kanske också ta isär vissa komponenter för rengöring. Detta kan bli mycket dyrbart. Detta avsnitt är fritt sammanställt ur "RENLIGHET I HYDAULIK" utgiven av Ingenjörsförlaget AB och Svenska Mekanisters Riksförening. (Foldern "Renlighet i hydraulik" samt skrifterna "Hydraufvätskor'. och "Motorolja i hydraulsystem** kan beställas från Ingenjörsförlaget.)

80 Dimensionslistor Tätningar för hydraulcylindrar 1. Kolvstångstätningar Typ S-G sida 81 Typ A-G sida 84 Typ SI sida 89 Typ HD komplett u system 1 Typ CH 2. Kolvtätningar, enkelverkande Typ S-W+RR sida 92 / / / p Typ SA-W Typ UN sida 85 e Typ SA sida Kolvtätningar, dubbelverkande Typ M-W sida 95 k Typ A-W sida 97 / / 4. Avstrykare C Typ VA 5. Styrringar Typ GA sida 99 M Typ ALDI sida 102 I Typ ALDE sida Stödringar 2 Typ SR+OR Typ SR 7. Bricktätningar 124 Typ BM Typ BT sidal 18 79

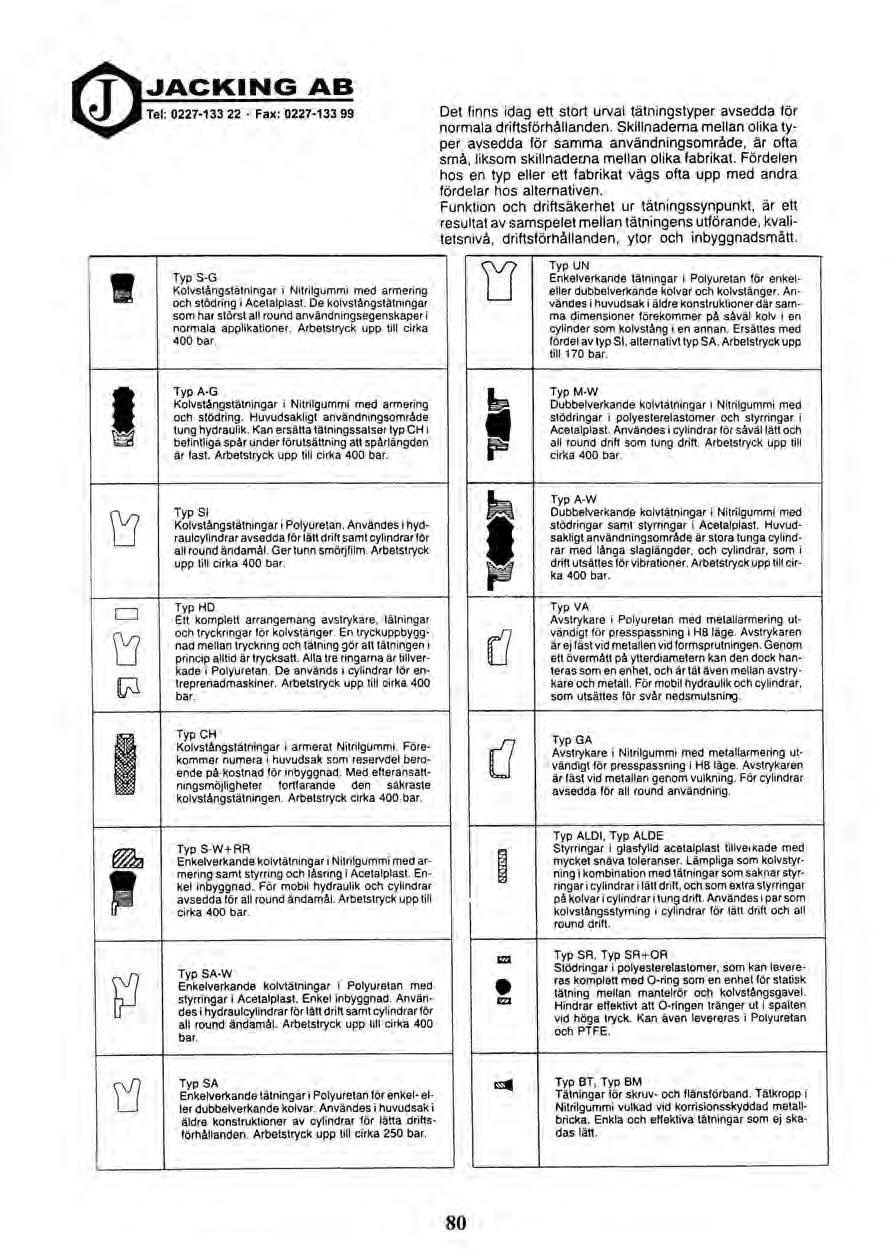

81 T i --, n k _ JACKING AB Tel: Fax: Typ S-G Kolvstångstätningar i Nitrilgummi med armering och stödring i Acetalplast. De kolvstångstätningar som har störst all round användningsegenskaper i normala applikationer. Arbetstryck upp till cirka 400 bar. Typ A-G Kolvstångstätningar i Nitrilgummi med armering och stödring. Huvudsakligt användningsområde tung hydraulik. Kan ersätta tätningssatser typ CH i befintliga spår under förutsättning att spårlängden är fast. Arbetstryck upp till cirka 400 bar. Typ SI Kolvstångstätning ar i Polyuretan. Användes i hydraulcylindrar avsedda för lätt drift samt cylindrar för all round ändamål. Ger tunn smörjfilm. Arbetstryck upp till cirka 400 bar. Det finns idag ett stort urval tätningstyper avsedda för normala driftsförhållanden. Skillnaderna mellan olika typer avsedda för samma användningsområde, är ofta små, liksom skillnaderna mellan olika fabrikat. Fördelen hos en typ eller ett fabrikat vägs ofta upp med andra fördelar hos alternativen. Funktion och driftsäkerhet ur tätningssynpunkt, är ett resultat av samspelet mellan tätningens utförande, kvalitetsnivå, driftsförhållanden, ytor och inbyggnadsmått. yr Typ UN Enkelverkande tätningar i Polyuretan för enkeleller dubbelverkande kolvar och kolvstänger. Användes i huvudsak i äldre konstruktioner där samma dimensioner förekommer på såväl kolv i en cylinder som kolvstång i en annan. Ersättes med fördel av typ SI, alternativt typ SA. Arbetstryck upp till 170 bar. a h g p, k li LIF Typ M-W Dubbelverkande kolvtätningar i Nitrilgummi med stödringar i polyesterelastomer och styrringar i Acetalplast. Användes i cylindrar för såväl lätt och all round drift som tung drift. Arbetstryck upp till cirka 400 bar. Typ A-W Dubbelverkande kolvtätningar i Nitrilgummi med stödringar samt styrringar i Acetalplast. Huvudsakligt användningsområde är stora tunga cylindrar med långa slaglängder, och cylindrar, som i drift utsättes för vibrationer. Arbetstryck upp till cirka 400 bar. m, 1k Typ HD Ett komplett arrangemang avstrykare, tätningar och tryckringar för kolvstänger. En tryckuppbyggnad mellan tryckring och tätning gör att tätningen i princip alltid är trycksatt. Alla tre ringarna är tillverkade i Polyuretan. De används i cylindrar för entreprenadmaskiner. Arbetstryck upp till cirka 400 bar. 6' Typ VA Avstrykare i Polyuretan med metallarmering utvändigt för presspassning i H8 läge. Avstrykaren är ej fäst vid metallen vid formsprutningen. Genom ett övermått på ytterdiametem kan den dock hanteras som en enhet, och är tät även mellan avstrykare och metall. För mobil hydraulik och cylindrar, som utsättes för svår nedsmutsning. f Typ CH Kolvstångstätningar i armerat Nitrilgummi. Förekommer numera i huvudsak som reservdel beroende på.kostnad för inbyggnad. Med efteransättningsmöjlig heter fortfarande den säkraste kolvstångstätningen. Arbetstryck cirka 400. bar. G Typ GA Avstrykare i Nitrilgummi med metallarmering utvändigt för presspassning i H8 läge. Avstrykaren är fäst vid metallen genom vulkning. För cylindrar avsedda för all round användning. Typ S-W+ RR a, Enkelverkande kolvtätningar i Nitrilgummi med armoring samt styrring och låsring i Acetalplast. Enkel inbyggnad. För mobil hydraulik och cylindrar avsedda för all round ändamål. Arbetstryck upp till, cirka 400 bar. i Typ ALDI, Typ ALDE Styrringar i glasfylld acetalplast tillverkade med mycket snäva toleranser. Lämpliga som kolvstyrning i kombination med tätningar som saknar styrringar i cylindrar i lätt drift, och som extra styrringar på kolvar i cylindrar i tung drift. Användes i par som kolvstångsstyrning i cylindrar för lätt drift och all round drift. g?' Typ SA-W Enkelverkande kolvtätningar i Polyuretan med styrringar i Acetalplast. Enkel inbyggnad. Användes i hydraulcylindrar för lätt drift samt cylindrar för all round ändamål. Arbetstryck upp till cirka 400 bar. S211 ED Typ SR, Typ SR+OR Stödring ar i polyesterelastomer, som kan levereras komplett med 0-ring som en enhet för statisk tätning mellan mantelrör och kolvstångsgavel. Hindrar effektivt att 0-ringen tränger ut i spalten vid höga tryck. Kan även levereras i Polyuretan och PTFE. r::_i Typ SA Enkelverkande tätningar i Polyuretan för enkel- eller dubbelverkande kolvar. Användes i huvudsak i äldre konstruktioner av cylindrar för lätta driftsförhållanden. Arbetstryck upp till cirka 250 bar. Ed Typ BT, Typ BM Tätningar för skruv- och flänsförband. Tätkropp i Nitrilgummi vulkad vid korrisionsskyddad metallbricka. Enkla och effektiva tätningar som ej skadas lätt. 80

82 I Kolvstångstätn i ngar Typ S-G, kort inbyggnad Fet stii=lagerdimension E3=ISO-dimension Material: Nitrilgummi, armering i Fibergummi, eller Väv och stödring i Acetalplast r A21111 Nknt 1,6 (0,32 0,8) V V V 0,8 TOLERANSER Od C OD JS 11 Od E8/h9 L +0,25 0 OG max. Od max. +0,4 < , , J/.r1111 Od OLD L Katalognummer S 6/14x 6 G S 8/ 16x 6 G S 10/ 18x 6 G S 10/ 20x 7.5 G S 12/ 20x 6 G ISO Od OD L Katalognummer ISO S 30/ 40x 7 G S 30/ 40x 8 G S 30/ 40x10.5 G S 30/ 45x 9 G S 30/ 45x 10.5 G S 12/ 22x 7.5 G S 14/ 22x 6 G S 14/ 24x 7.5 G S 16/ 24x 6 G S 16/ 24x 6.5 G S 16/ 26x 7.5 G S 18/ 26x 6 G S 18/ 28x 6 G S 18/ 28x 7.5 G S 18/ 28x10.5 G S 20/ 27x 6 G S 20/ 28x 6 G S 20/ 30x 7.5 G S 20/ 30x 8 G S 20/ 32x 9.5 G S 20/ 32 x 10 G S 22/ 30x 6 G S 22/ 32x 7.5 G S 22/ 32 x 10 G S 22/ 35x 9.5 G S 25/ 33x 6 G 25 ' S 25/ 33x 6.5 G S 25/ 35x 7.5 G S 25/ 35x 8 G S 25/ 38x 9.5 G e S 30/ 50 x 14 G S 32/ 40x 8.5 G S 32/ 42x 7.5 G le S 32/ 42x 8 G S 32/ 45x 9.5 G S 32/ 47 x 12 G g S 35/ 43x 6 G S 35/ 44x 9.5 G S 35/ 45x 6.5 G S 35/ 45x10.5 G S 35/ 50x10.5 G S 36/ 43x 6 G S 36/ 46x 7.5 G e S 36/ 46x 8 G S 36/ 51 x11 G S 36/ 51 x 12 G EN S 40/ 48x 6 G S 40/ 50x 7.5 G li S 40/ 50x10.5 G S 40/ 55x 7.5 G S 40/ 55x10.5 G S 40/ 55x12 G le S 40/ 60x10 G S 40/ 60 x 10.5 G S 40/ 60 x 14 G S 28/ 38x 7.5 G S 28/ 40x 9 G S 28/ 41 x 9.5 G S 28/ 43 x 12 G S 30/ 38x 6 G e S 45/ 53x 8 G S 45/ 53 x 10.5 G S 45/ 55x 7.5 G Il S 45/ 55x10.5 G S 45/ 60 x 10 G 81

83 82 JACKI NG AB Tel: Fax: Od OD L Katalognummer ISO Od OD L Katalognummer ISO S 45/ 60x10.5 G S 45/ 60 x 12 G gg S 45/ 63 x 10.5 G S 45/ 65x14 G S 48/ 60x10.5 G S 80/ 90 x 10.5 G S 80/ 90x12.5 G S 80/ 92x 9 G S 80/ 95 x 12 G S 80/ 96 x 10 G e S 48/ 63 x 10.5 G S 50/ 60x 7.5 G E S 50/ 60x10 G S 50/ 62x 9.5 G S 50/ 65x10.5 G S 80/100x14 G S 80/100 x 15.5 G S 84.5/94.5 x 9.5 G S 85/ 95x 7.5 G S 85/ 97 x 12 G ffi S 50/ 65x12 G S 50/ 70x14 G S 55/ 65x10.5 G S 55/ 65 x 12.5 G S 55/ 70 x 10.5 G S 55/ 75x14 G S 56/ 66x 7 G S 56/ 66 x 10 G S 56/ 71 x 12 G e S 56/ 76x14 G S 56/ 76 x 15.5 G S 60/ 70 x 8 G S 60/ 70x 9.5 G S 60/ 70x10.5 G S 60/ 70x12.5 G S 60/ 72x 9.5 G S 60/ 75x12.5 G ,5 S 60/ 80 x 13 G S 60/ 80x14 G S 63/ 73 x 12 G S 63/ 75x10 G S 63/ 78 x 12 G B S 63/ 83x14 G S 63/ 83 x 15.5 G i S 65/ 75x13 G S 65/ 77x 9 G S 65/ 80 x 11 G S 65/ 80x12 G S 65/ 85x14 G S 70/ 80x 7.5 G S 70/ 80x12.5 G S 70/ 82x10 G S 70/ 84 x 12 G S 70/ 85x12 G e S 70/ 85 x 12.5 G S 70/ 90x14 G S 70/ 90 x 15.5 G S 75/ 85x 7.5 G S 75/ 85x10.5 G S 75/ 85x12 G S 75/ 85 x 12.5 G S 75/ 90x 7.5 G S 75/ 90x12 G S 75/ 95 x 14 G S 78/ 86 x 9 G S 85/100x12 G S 85/105 x 14 G S 89.5/110 x 13 G S 90/100x10.5 G S 90/105 x 9 G S 90/105 x 12 G e S 90/110 x 12.5 G S 90/110x12 G S 90/110 x 15.5 G G S 95/105 x 10.5.G S 95/107 x 12 G S 95/115x14 G S 100/110x11 G S 100/113 x 13 G S 100/115 x 9 G S 100/115 x 11.5 G S 100/120x14 G S 100/120 x 15.5 G e S 100/125 x 14 G S 100/125 x 19.5 G B S 105/115x 8 G S 105/115x10.5 G S 105/125 x 14 G S 110/120 x 10.5 G S 110/124x 9 G S 110/125 x 11 G S 110/130x12.5 G S 110/130 x 15.5 G E S 110/135 x 19.5 G E S 112/127x 9 G S 115/125x 7.5 G S 115/130x 9 G S 115/135 x 14 G S 115/135 x 15.5 G S 120/130x10.5 G S 120/130 x 12.5 G S 120/140x12 G S 120/140 x 12.5 G S 120/140 x ,5 S 121.2/150 x 24 G S 125/145 x 14 G S 125/145 x 15.5 G ffi S 125/150x14 G S 125/150 x 19.5 G S 130/145 x 9 G

84 öd OD L Katalognummer ISO S 130/145 x 12.5 G S 130/145 x 14.5 G S 135/150x 9 G S 140/150x10.5 G S 140/160x12 G S 140/160x.15.5 G S 140/165 x 19.5 G S 160/170x10.5 G S 160/180 x 14 G S 160/185 x 18.5 G S 160/185 x 19.5 G S 160/190 x 24.5 G S 170/182.7 x 10.5G S 170/190 x 14 G S 180/195x12 G e Ili e S 180/200x14 G S 180/205 x 19.5 G S 180/210 x 20 G S 180/210 x 24.5 G e S 190/210 x 14 G S 200/220x14 G S 200/225 x 19.5 G S 200/230 x 24.5 G S 205/220 x 12 G S 205/225 x 14 G e S 220/240 x 14 G S 220/250x20 G S 220/250x24.5 G e S 235/255 x 14 G S 250/280 x 24.5 G S 250/290 x 25 G S 260/280 x 14 G S 260/290 x 19.5 G S 280/310 x 24.5 G S 320/360 x 25 G S 320/360 x 31.5 G S 350/390 x 25 G S 360/400 x 31.5 G S 370/400 x 19.5 G S 375/415 x 25 G S 400/440 x 25 G S 450/490 x 25 G S 500/540 x 25 G S 550/590 x 25 G 83

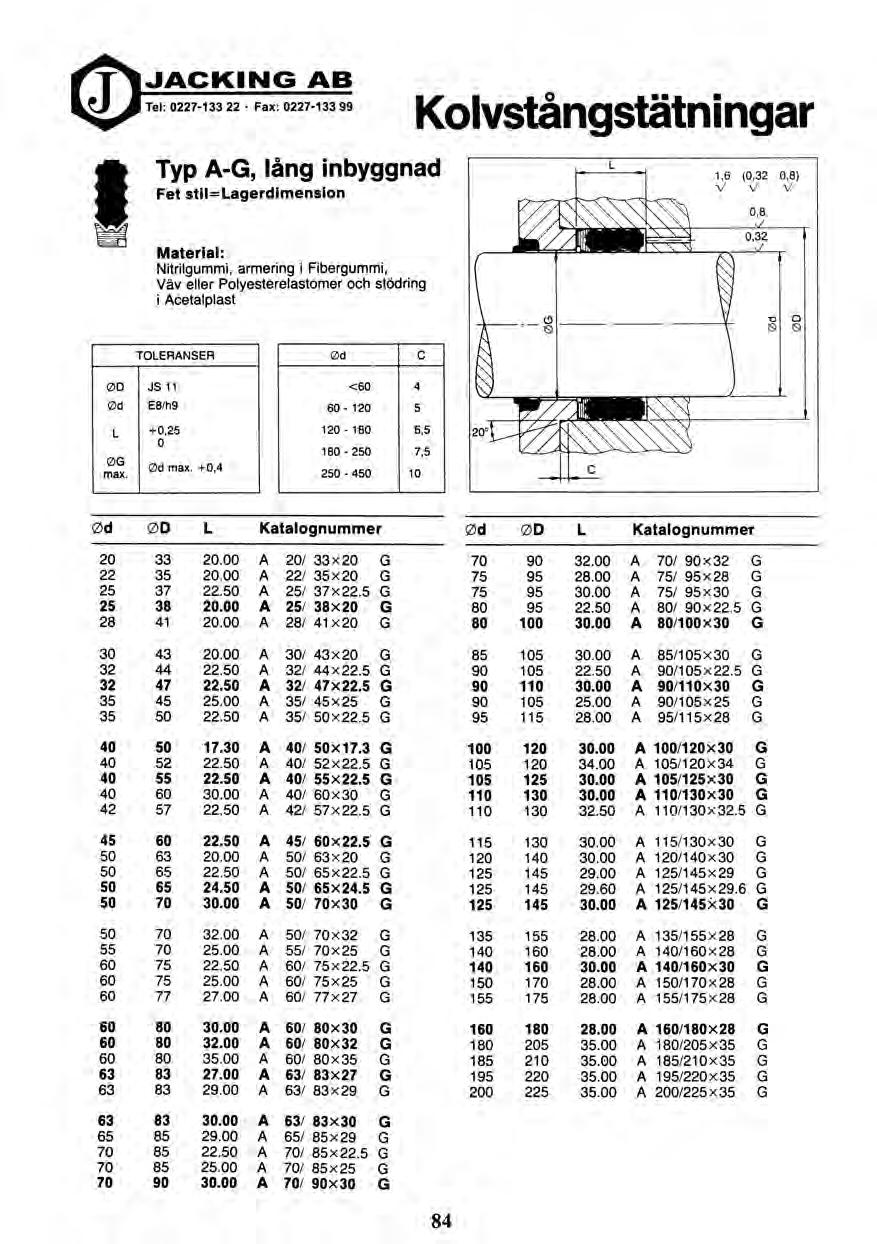

85 JACKING AB Tel: Fax: Kolvstångstätningar Typ A-G, lång inbyggnad Fet stil=lagerdimension Material: Nitrilgummi, armering i Fibergummi, Väv eller Polyesterelastomer och stödring i Acetalplast TOLERANSER Od C OD Od L OG max. JS 11 E8/h9 +0,25 0 Od max. +0,4 < , , Od OD L Katalognummer Od OD L Katalognummer A 20/ 33x20 G A 70/ 90x32 G A 22/ 35 x 20 G A 75/ 95 x 28 G A 25/ 37 x 22.5 G A 75/ 95 x 30 G A 25/ 38x20 G A 80/ 90x22.5 G A 28/ 41x20 G A 80/100x30 G A 30/ 43x20 G A 85/105x30 G A 32/ 44x22.5 G A 90/105x22.5 G A 32/ 47x22.5 G A 90/110x30 G A 35/ 45x25 G A 90/105x25 G A 35/ 50x22.5 G A 95/115x28 G A 40/ 50x17.3 G A 100/120x30 G A 40/ 52x22.5 G A 105/120x34 G A 40/ 55x22.5 G A 105/125x30 G A 40/ 60x30 G A 110/130x30 G A 42/ 57x22.5 G A 110/130x32.5 G A 45/ 60x22.5 G A 115/130x30 G A 50/ 63x20 G A 120/140x30 G A 50/ 65x22.5 G A 125/145x29 G A 50/ 65x24.5 G A 125/145x29.6 G A 50/ 70x30 G A 125/145k30 G A 50/ 70x32 G A 135/155x28 G A 55/ 70x25 G A 140/160x28 G A 60/ 75x22.5 G A 140/160x30 G A 60/ 75x25 G A 150/170x28 G A 60/ 77x27 G A 155/175x28 G A 60/ 80x30 G A 160/180x28 G A 60/ 80x32 G A 180/205x35 G A 60/ 80x35 G A 185/210x35 G A 63/ 83x27 G A 195/220x35 G A 63/ 83x29 G A 200/225x35 G A 63/ 83x30 G A 65/ 85 x 29 G A 70/ 85 x 22.5 G A 70/ 85x25 G A 70/ 90x30 G 84

86 Kolvtätningar Typ UN kort inbyggnad OD < Fet stil=lagerdimension Material: Polyuretan 92 Shore A Polyuretan 94 Shore A 4 5 c 6,5 7,5 10 TOLERANSER OD JS 11 Od E8/h9 L +0,25 0 OG max. Od max +0,2 OD Od TOLERANSER <120 Hl 1/e8 >120 H10/e8 <120 js11 >120 js10 L +0, ' 1,6 ( 0,32 0,8) V V 0,8 o Od 1,6 (0,4 0,8) V V V rir MMM /Ä II 'VM I II ; kkg h. I N n 20 ig% AINEGIMMAPIPM C i islwo ha Kb L INRI Od OD L Katalognummer UN 4/10x UN 4.5/12.5x UN 5/12x UN 5/12x UN 5/12x UN 6/12x UN 6/12x UN 6/12x UN 6/15x UN 7/15x UN 8/14x UN 8/15x UN 8/15x UN 8/16x UN 8/18x UN 8/22x UN 9/19x UN 10/16x UN 10/18x UN 10/18x UN 10/18x UN 10/20x UN 10/22x UN 10/22x UN 11/20.5x UN 12/18x UN 12/20x UN 12/22x UN 12/22x UN 12/22x 8 Od OD L Katalognummer UN 12/24x UN 12/24x UN 12/25x UN 12/25x UN 14/20x UN 14/22x UN 14/22x UN 14/22x UN 14/24x UN 15/25x UN 15/27x UN 15/28x UN 16/22x UN 16/22x UN 16/24x UN 16/26x UN 16/26x UN 16/28x UN 16/32x UN 18/25x UN 18/26x UN 18/26x UN 18/28x UN 18/30x UN 20/28x UN 20/28x UN 20/29x UN 20/30x UN 20/30 x UN 20/32x

87 JACKING AB Tel: Fax: Od OD L Katalognummer Od OD L Katalognummer UN 20/35x UN 45/55x UN 20/40x UN 45/60x UN 22/28x UN 45/63x UN 22/30x UN 45/65x UN 22/32x UN 45/65x UN 22/32x UN 48/58x UN 22/35x UN 50/60x UN 24/32x UN 50/60x UN 24/40x UN 50/62x UN 25/35x UN 50/63x UN 25/35x UN 50/65x UN 25/35x UN 50/70x UN 25/38x UN-50/70x UN 25/40x UN 50/70x UN 28/35x UN 52/62x UN 28/36x UN 53/63x UN 28/38x UN 55/65x UN 30/38x UN 55/65x UN 30/40x UN 55/70x UN 30/40x UN 55.75x UN 30/42x UN 55 80x UN 30/42x UN 60 70x UN 30/45x UN 60 70x UN 30/50x UN 60/72x UN 30/50x UN 60:75x UN 32/40x UN 60/75x UN 32/42x UN 60/80x UN 32/45x UN 60/80x UN 34/45x UN 60/80x UN 34/45x UN 60/85x UN 34/50x UN 60/90x UN 35/45x UN 63/75x UN 35/45x UN 63/83x UN 35/48x UN 65/75x UN 35/50x UN 65/80x UN 35/55x UN 65/80x UN 35/55x UN 65/85x UN 36/46x UN 65/85x UN 38/45x UN 66/80x UN 38/46x UN 6777x UN 38/50x UN 7080x UN 38/55x UN x UN 38/58x UN 70/80x UN 40/48x UN 7085x UN 40/50x UN 70/90x UN 40/50x UN 7090x u nt 40/55x UN 70/95x UN 40/56x UN 75185x UN 40/60x UN 75/90x UN 40/60x UN 75/90x UN 40/65x UN 75,95x UN 40/70x UN 78'93x UN 42/50x UN 80,90x UN 42/52x UN 80/90x UN 45/55x UN 80!95x12

88 Od OD L Katalognummer UN 80/100x UN 80/100x UN 82/ 92x UN 85/ 95x UN 85/ 95x UN 85/100x UN 85/105x UN 85/115x UN 90/100x UN 90/100x UN 90/100x UN 90/105x UN 90/110x UN 90/110x UN 95/110x UN 95/110x UN 95/112x UN 95/115x UN 95/115x UN 100/115x UN 100/120x UN 100/125x UN 100/125x UN 105/120x UN 105/125x UN 105/125x UN 110/125x UN 110/110x UN 110/130x ,5 UN 113/125x UN 115/135x UN 115/125x UN 115/140x UN 120/130x UN 120/135x UN 120/140x UN 125/140x UN 125/140x UN 125/145x UN 125/145x UN 125/155x UN 130/150x UN 135/155x UN 138/160x UN 140/155x UN 140/160x UN 145/165x UN 150/170x UN 150/170x UN 160/180x UN 175/200x UN 180/220 x UN 220/250 x U N 270/300 x UN 280/300x15 87

89 JACKI NG AB Tel: Fax: Typ SA, enkel- och dubbelverkande kort inbyggnad Fet stil=lagerdimension Material: Polyurethan 94 Shore A Kolvtätningar OD C < , , OD TOLERANSER <120 H11 >120 H10 <120 js11 Od >120 j510 L +0, min OD min 0,4 Radier och ytor se sid 10. Od OD L Katalognummer SA 20/ 14x SA 30/ 15x SA 35/ 20x SA 35/ 25x SA 35/ 27x SA 40/ 25x SA 40/ 32x SA 40/ 33x SA 42/ 32x SA 45/ 30 x SA 45/ 28.5x SA 50/ 35x SA 50/ 40x SA 50/ 42x SA 55/ 40x SA 60/ 40x SA 60/ 50x SA 60/ 50x SA 63/ 45x SA 63/ 53x SA 65/ 45x SA 65/ 45x SA 65/ 50x SA 70/ 50x SA 70/ 60x 7 Göd OD L Katalognummer SA 90/ 70x SA 90/ 75x SA 90/ 80x SA 90/ 80x SA 95/ 85x SA 95/ 85x SA 100/ 80x SA 100/ 85x SA 100/ 90x SA 100/ 90x SA 105/ 90x SA 110/ 90x SA 110/ 95x SA 110/100x SA 120/100x SA 125/105x SA 125/105x SA 125/115x SA 130/110x SA 140/120x SA 150/130x SA 160/140x SA 180/160x SA 200/180x SA 80/ 60 x SA 80/ 65x SA 80/ 70x SA 80/ 70x SA 85/ 75x12 88

90 Kolvstångstätningar M Typ SI, kort inbyggnad Fet stil=lagerdimension IEISO-dimension Material: Polyurethan 94 Shore A Montering i slutna spår kan ske om förhållandena mellan sektion och diameter är D _> g (D-d) x 0,5 - TOLERANSER Od OD JS I 1 Od E8/h9 L +0,25 0 OG max. Od max. +0,2 < , , Od OD L Katalognummer ISO Od OD L Katalognummer ISO S 6/14x SI 22/32x S 8/14.4x SI 22/32x S 8/16x5.7 e SI 24/34x S 8/18x SI 24/34x S 10/18 x 5.7 el SI 25/33x 5.7 e S 10/20 x 7.2 E SI 25/33x S 10/20 x SI 25/33x S 12/20x5.7 e SI 25/33x S 12/22x7.2 E SI 25/35x 7.2 E S 12/22x SI 25/35x S 14/22x SI 25/35x S 14/24x SI 25/38x S 14/24x SI 25/40x S 15/23 x SI 28/36 x S 15/25x SI 28/38x 7.2 e S 16/24 x 5.7 e SI 28/38 x S 16/20.6X SI 28/38 x S 16/24 x SI 28/40x S 16/26x7.2 E SI 28/43 x S 16/26x SI 30/38 x 5.7 e S 16/26 x SI 30/38x S 18/24 x SI 30/40x S 18/26 x 5.7 le SI 30/40x S 18/26 x SI 30/40x S 18/28x7.2 E SI 30/40x S 18/28 x SI 30/43x S 20/26x SI 30/45x S 20/28x5.7 e SI 30/45x S 20/28 x SI 32/40 x S 20/28 x SI 32/40x S 20/30 x 7.2 E SI 32/42x 7.2 e S 20/30x SI 32/42x S 20/30x SI 32/42.5 x S 22/30x5.7 E SI 32/45x S 22/32x7.2 e SI 32/47 x 11.5 e 89

91 JACKING AB Tel: Fax: öd OD L Katalognummer ISO SI 33/43x SI 35/43x SI 35/43x SI 35/45x SI 35/45x SI 35/45x SI 35/46x SI 35/46x SI 35/50x SI 35/55x SI 36/46x SI 36/46x SI 36/48x SI 36/51x SI 36/51x11.5 e SI 37/45x SI 38/45x SI 38/45x SI 40/48x SI 40/49.5x SI 40/50x SI 40/50x10 E SI 40/50 x SI 40/52x SI 40/55x SI 40/55x SI 40/60x SI 45/53x SI 45/53x SI 45/53x SI 45/55x SI 45/55x10 ffi SI 45/57.7x SI 45/58x SI 45/60x SI 45/60x11.5 ffi SI 45/65x SI 45/65x SI 45/65x SI 46/56x SI 50/60x SI 50/60x10.0 le SI 50/60 x SI 50/62x SI 50/62x SI 50/65x SI 50/65x SI 50/68x 9 E SI 50/70x SI 50/70x12 öd OD L Katalognummer ISO SI 55/ 65x SI 55/ 67 x SI 55/ 70 x SI 55/ 70x SI 55/ 75x SI 55/ 75x SI 56/ 66x SI 56/ 71x SI 56/ 71x11.5 E SI 56/ 76x SI 56/ 76x SI 56/ 76x SI 60/ 70x 7.2 E SI 60/ 70x SI 60/ 70x SI 60/ 72x SI 60/ 72x SI 60/ 75x SI 60/ 75x SI 60/ 77 x SI 60/ 80x SI 60/ 80 x SI 61/ 69x SI 62/ 74x SI 63/ 73x SI 63/ 73x SI 63/ 78 x SI 63/ 78 x 11.5 e SI 63/ 78x SI 63/ 83x SI 63/ 83 x SI 63/ 83 x SI 65/ 75 x 10 e SI 65/ 75 x SI 65/ 75x SI 65/ 77x SI 65/ 80 x SI 65/ 80 x SI 65/ 85 x SI 65/ 85x SI 70/ 80x SI 70/ 80x SI 70/ 80x SI 70/ 80x SI 70/ 85 x SI 70/ 85x SI 70/ 85x SI 70/ 90x SI 70/ 90 x SI 70/ 90x SI 50/70x SI 55/63x SI 55/65x SI 55/65x SI 55/65x '8.0 SI 73/ 82.5 x SI 75/ 85x SI 75/ 85x SI 75/ 90x SI 75/ 90x12

92 Od OD L Katalognummer ISO SI 75/ 95 x SI 75/ 95 x SI 76/ 84x SI 80/ 90x SI 80/ 90x SI 80/ 90x SI 80/ 95x SI 80/ 95 x 11.5 e SI 80/ 95x SI 80/100x SI 80/100 x SI 80/100x15 E SI 85/ 95x SI 85/100 x SI 85/100x SI 85/105 x SI 85/105x SI 90/100 x SI 90/105x SI 90/105x11.5 E SI 90/105x SI 90/105 x SI 90/110x SI 90/110x SI 91/ 99 x SI 93/104x SI 95/105 x SI 95/115x SI 100/110 x SI 100/113 x SI 100/115 x SI 100/115x SI 100/120x SI 100/120 x SI 100/120 x 15 e SI 100/125 x 19 le SI 105/115 x SI 105/115 x SI 105/115 x SI 105/125x SI 110/125x SI 110/125x SI 110/130x SI 110/130x SI 110/135 x 19 e SI 115/135 x SI 120/130x SI 120/130 x SI 120/132 x SI 120/135 x SI 120/135x SI 120/140x SI 120/140x SI 125/145x SI 125/145 x 15 E Od OD L Katalognummer ISO SI 125/150x SI 125/150 x 19 E SI 125/155 x SI 130/140x SI 130/145x SI 130/145 x SI 130/150 x SI 130/150x SI 140/150 x SI 140/155x SI 140/160x SI 140/160 x SI 140/160x SI 140/165 x SI 143/151 x SI 150/170 x SI 150/170x SI 150/170 x SI 160/180 x SI 160/180x S 160/185 x S 160/190 x S 170/190 x S 170/190x S 180/200 x S 180/200 x S 180/200 x S 180/205 x S 180/210 x S 190/210 x S 190/210 x S 200/220 x S 200/220 x S 200/225 x S 200/230 x S 210/230 x S 210/230 x S 210/230 x S 210/235 x S 220/240 x S 220/240 x S 220/250 x S 220/250 x S 230/250 x S 240/260 x S 240/260 x S 240/270 x S 250/270 x S 250/270 x S 250/280 x S 270/300 x S 280/305 x S 280/310 x S 320/360 x S 360/400 x 31 91

93 JACKING AB Tel: Fax: Typ S-W, med låsring Fet stil=lagerdimension Enkelverkande kolvtätningar Material: Nitrilgummi, stödring i Polyesterelastomer, styrring i Acetalplast OD Od TOLERANSER <120 H11 >120 H10 <120 js11 >120 js10 L 12 OD, ±0,05 00 ±0,10 Od, ±0,25 +0, ,20 Od C < , , OD Od L, ODI OD2 Od, L3 LO ,5 28,50 30,90 15,60 6 3, ,40 38,70 21,60 6 3, , ,10 30,60 5 2, ,30 48,30 25,60 6,5 3, ,5 45,45 48,70 30,60 6 3, ,20 48,70 35,60 5 2, ,5 50,40 53,70 35,60 6 3, ,20 58,30 35,60 6,5 3, ,5 58,40 61,60 40,60 6 3, ,20 63,40 40,60 6,5 3, ,5 60,40 63,60 45,60 6 3, ,20 68,30 45,60 6,5 3, ,20 73,30 50,60 6,5 3, ,20 78,30 55,60 6,5 3, ,30 83,60 65,60 6 3, ,20 88,30 65,60 6,5 3, ,20 93,30 70,60 6,5 3, ,20 98,30 75,60 6,5 3,3 104, ,5 98,70 102,80 80,60 6 3, ,5 99,10 103,30 80,60 6,5 3, ,10 103,30 80,60 6,5 3, ,5 104,10 108,30 85,60 6,5 3, ,5 114,10 118,30 95,60 6,5 3, ,5 113,10 118,30 95,60 6,5 3, ,10 123,30 100,60 6,5 3, ,5 123,10 128, ,00 148, ,20 163, ,70 248, ,90 298, ,90 328, ,10 348, ,10 358, ,90 398, ,90 438,00 Katalognummer S 32/ 20x9,5 W+RR S 40/ 26x9 W+RR S 45/ 35x 8,5 W+RR S 50/ 30x14 W+RR S 50/ 35x10,5 W+RR S 50/ 40x10 W+RR S 55/ 40x10,5 W+RR S 60/ 40x14 W+RR S 63/ 45x10,5 W+RR S 65/ 45x14 W+RR S 65/ 50x10,5 W+RR S 70/ 50x14 W+RR S 75/ 55x14 W+RR S 80/ 60x14 W+RR S 85/ 70x12 W+RR S 90/ 70x14 W+RR S 95/ 75x14 W+RR S 100/ 80x14 W+RR S 104,5/85x12,5 W+RR S 105/ 85x12,5 W+RR S 105/ 85x14 W+RR S 110/ 90x12,5 W+RR S 120/100x12,5 W+RR S 120/100x12,5 WX+RR S 1?5/105x12 W S 130/110x12,5 S 150/125x14 S 165/145x14 S 250/230x14 S 300/270x20 S 330/300x20 S 350/310x20 S 360/330x 20 S 400/370x20 S 440/410x20 92

94 V-PACKTÄTNINGAR Monteras som cylinder- eller kolvstångstätning. d = innerdiameter D = ytterdiameter L = höjd V = antal si-ringar (mellanringar) Typ VP, lång inbyggnad. d D L V d D L V 12,7 23,0 13,5 3 31,8 44,5 25,4 5 14,0 24,0 16,0 3 31,8 57,2 46,7 4 15,9 24,1 13,5 3 32,0 47,0 22,5 5 16,0 26,0 18,5 5 32,5 45,2 15,9 2 18,0 28,0 18,5 5 34,9 48,0 25,4 5 19,1 27,9 16,3 3 35,0 47,0 22,5 5 19,1 34,9 25,9 3 35,0 50,0 22,5 5 20,0 30,0 18,5 5 35,1 50,8 29,6 5 20,0 32,0 22,5 5 38,1 50,8 22,9 4 20,6 33,3 15,9 2 38,1 54,0 27,4 3 22,2 31,8 16,7 3 40,0 50,0 23,0 3 22,2 38,1 28,6 4 40,0 55,0 22,5 5 23,1 35,8 15,9 2 40,0 60,0 30,0 3 25,0 37,0 22,5 5 44,5 57,2 22,9 4 25,0 40,0 22,5 5 44,5 57,5 17,3 3 25,4 34,9 19,1 4 44,5 60,3 30,2 4 25,4 38,1 22,2 3 44,5 63,5 30,2 4 25,4 41,3 25,4 3 45,0 60,0 22,5 5 27,0 39,7 20,7 4 45,0 65,0 27,5 5 27,5 43,5 18,3 1 50,0 65,0 22,5 5 28,0 40,0 22,5 5 50,0 70,0 35,0 3 28,6 41,3 19,1 3 50,8 63,5 23,1 3 29,3 45,1 22,2 2 50,8 69,9 26,1 2 30,0 40,0 18,5 5 50,8 66,7 28,6 4 30,0 42,0 22,5 5 50,8 76,2 38,1 3 93

95 JACKING AB Tel: Fax: d D L V 54,0 69,9 25,4 3 55,0 70,0 22,5 5 55,0 75,0 26,0 3 55,9 70,2 17,3 2 57,2 69,9 21,8 4 57,2 76,2 31,8 3 57,7 77,0 31,0 4 60,0 75,0 22,5 5 60,0 79,0 31,5 3 60,0 80,0 37,0 5 63,0 83,0 37,0 6 63,2 79,4 26,9 4 63,5 76,2 20,6 3 63,5 82,6 31,8 4 65,0 80,0 22,5 5 65,0 85,0 30,0 3 66,7 85,7 50,2 6 69,9 88,9 31,8 3 70,0 85,0 22,5 5 70,0 90,0 40,0 5 88,9 127,0 41,3 3 90,0 105,0 22,5 5 90,0 110,0 40,0 5 93,7 106,4 22,6 5 95,3 114,3 25,9 3 98,4 114,3 23, ,0 120,0 40, ,0 125,0 27, ,6 114,3 32, ,6 127,0 38, ,0 127,7 35, ,3 139,7 38, ,0 129,0 30, ,0 140,0 35, ,7 139,7 28, ,0 140,0 24, ,0 152,4 32, ,4 177,8 34, ,8 203,2 32, ,0 275,0 58,0 5 70,6 89,7 30,5 4 75,0 90,0 22,5 5 75,0 95,0 30,0 3 76,2 92,1 22,2 2 76,2 95,3 33,5 5 80,0 95,0 26,5 5 80,0 100,0 41,5 5 81,2 95,7 22,6 5 82,6 101,6 29,0 3 83,3 102,4 29,4 4 85,7 101,6 23,8 2 88,9 101,6 23,8 4 88,9 108,0 30,7 4 88,9 108,4 35,7 88,9 114,3 35,3 3 94

96 Dubbelverkande kolvtätningar 111 Typ M-W, kort inbyggnad, krängbar Fet stil=lagerdlmenslon 8=ISO-dimension Material: Nitrilgummi, stödring i Polyesterelastomer, styrring i Acetalplast TOLERANSER <120 H11 00 >120 H10 <120 is11 Od >120 js10 +0,35 1-, +0,10 1_, +0, ), ±0, ±0,10 Od C < , , OD Od L, L2 OD, OD2 Katalognummer ISO M 25/ 15x12 W M 25/ 15x12 W e M 25/ 15 x 16 W M 25/ 17 x 9.5 W le M 32/ 22 x 12 W M 32/ 22 x 16 W M 32/ 24x 9.5 W M 35/ 25x16 W M 40/ 24x18 W M 40/ 30x12 WS KCKKK R KK Rg ZCKCK cn KKc KKKg e 40/ 30x12 IW e 40/ 30 x 16 W 40/ 32x 9.5 W 45/ 29x18 W 45/ 35 x 16 W 50/ 34x18 W 50/ 35 x 19.5 W 50/ 40 x 11 W 50/ 40x12 W e 55/ 39x18 W 60/ 44x18 W 63/ 47x19 W 63/ 48x 19.5 W 63/ 53x12 W 65/ 50x18 W 70/ 50x22 W 75/ 55 x 22 W 80/ 60x22 W 80/ 60x 24.5 W 80/ 65x19.5 W 85/ 65x22 W 90/ 70 x 22 W 90/ 75 x 19.5 W 95/ 75x22 W 100/ 75x22 W 95

97 JACKING AB Tel: Fax: OD Od L2 OD, 0D2 Katalognummer ISO / 80 x 24.5 W / 85x19.5 W / 80 x 22 W / 85x22 W / 85x25 W ' , M 110/ 95 x 19.5 W M 115/ 90x22 W M 120/ 95x22 W M 125/100x25 W M 125/100 x 31.5 W M 125/105x25 W M 125/105x24.5 W M 130/105x25 W M 130/105 x 25 WL M 135/110x25 W M 140/115x25 W M 140/115 x 25 WL M 140/120 x 24.5 W M x 25 W M 150/125x25 W M 150/125 x 25 WL M 155/130 x 25 W M 160/130x25 W M 160/135 x 25 W M 160/135 x 31.5 W M 160/140x24.5 W M 165/140 x 25 W M 170/145 x 25 W M 175/150 x 25 W M 180/150 x 31.5 W M 180/150x35 W M 180/155 x 25 W M 185/160 x 25 W M 190/165 x 22 W M 195/170 x 25 W M 200/170x35 W M 200/170x35.5 W M 200/175 x 25 W M 210/185 x 25 W M 220/190x35 W M 220/195 x 25 W M 230/205 x 25 W , M x 25 W M 250,220x35 W M 250'220x35.5 W E M 250/225 x 25 W M 280/250x36 W M 320/290x36 W M 400/360 x 49.5 W M 500/460 x 49.5 W 96

98 Dubbelverkande kolvtätningar Typ A-W, lång inbyggnad, krängbar Fet stil=lagerdimension Material: Nitrilgummi, stödringar i Fibergummi, vävarmerat Nitrilgummi eller Polyesterelastomer, styrring i Acetalp ast TOLERANSER <120 H11 OD >120 H10 <120 js11 Od >120 j510 L +0,35 +0,10 L +0,10 0 OD, ±0,05 OD, ±0,10 Od < C , , ,8 G 0, ansffiro~~~~ 1,6 (0,8 0,4) N/ x/ X/ OD bd 0D2 L2 Katalognummer A 50/ 34 x 32W A 55/ 40 x 32W A 60/ 44 x 32W A 65/ 49 x 32W A 70/ 50 x 35W A 80/ 60x35W A 80/ 64 x 32W A 85/ 65 x 35W A 90/ 70 x 35W A 100/ 80x35W A 110/ 85x45W A 110/ 90 x 35W A 115/ 90 x 45W A 120/ 95 x 45W A 120/100 x 35W A 125/100x45W A 130/105 x 45W A 130/110x 35W ,7 A 135/110 x 45W A 140/115x45W A 140/120 x 35W A 150/125x45W A 160/135x45W A 180/155x45W , A 200/175x45W A 220/195x45W ,3 231,7 237,1 12,7 A 240/215x45W ,3 241,7 247,1 12,7 A 250/225 x 45W ,3 271,7 277,1 12,7 A 280/255 x 45W A 300/275 x 45W 97

99 JACKING AB Tel: Fax: Dubbelverkande kolvtätningar Typ SM-W, Fet stil-lagerdimension Material: Nitrilgummi med vävarmerad tätyta, styrring i Acetalplast (för vissa dimensioner kan utförande lika typ M-W, sid 50 levereras) OD TOLERANSER H11 Od h11 L +0,2 0 +0,1 4 0 OD, d9 OD, ±0,2 +0,1 e 0 Od C < ,5 OD Od L1 L2 OD, 0D2 OD, E Katalognummer SM 35/ 27x15 W SM 40/ 32x15 W A SM 45/ 37x15 W SM 50/ 38x20 W SM 60/ 48x20 W SM 63/ 51x20 W SM 70/ 58x20 W SM 80/ 66x22 W SM 90/ 76x22 W SM 100/ 86x22 W SM 110/ 96x22 W SM 120/106x22 W SM 125/108x26 W SM 140/123x26 W SM 150/133x26 W SM 160/143x26 W 98

100 Avstrykare Typ GA Fet sti1=lagerdlmension 13=ISO-dimension Material: Nitrilgummi med metallarmering för montering med presspassning TOLERANSER 00 H8 L, ±0,2 Od OD L, L2 Katalognummer ISO GA 6/ 14x 5x 8 E GA 8/ 16x 5x 8 e GA 10/ 16x 3x GA 10/ 18x 5x GA10/ 20x 5x GA 12/ 20x 4x GA 12/ 22x 7x10 e GA 14/ 20x 4x GA 14/ 22x 3x GA 14/ 24x 7x10 e GA 14/ 25x 5x GA 15/ 25x 5x GA 15/ 25x 7x GA 16/ 22x 3x GA 16/ 22x 5x GA 16/ 24x 3x GA 16/ 26x 5x GA 16/ 26x 7x10 e GA 18/ 28x 7x10 E GA 20/ 26x 5x GA 20/ 28x 3.5x GA 20/ 28x 5x GA 20/ 30x 4x GA 20/ 30x 5x GA 20/ 30x 7x10 E GA 20/ 35x 7x GA 22/ 28x 5x GA 22/ 32x 7x10 e GA 22/ 35x 5x GA 22/ 35x 7x GA 22/ 38x 5x GA 24/ 35x 7x GA 24/ 37x 7x GA 25/ 35x 5x GA 25/ 35x 7x10 E Od OD L, L2 Katalognummer ISO GA 26/ 34x 5x GA 28/ 38x 5x GA 28/ 38x 7x10 E GA 28/ 40x 7x GA 30/ 40x 5x GA 30/ 40x 7x GA 30/ 45x 5x GA 32/ 40x 4x GA 32/ 42x 7x10 E GA 32/ 45x 4x GA 32/ 45x 5x GA 32/ 45x 7x GA 32.8/38x 5x GA 33/ 43x 7x GA 35/ 45x 7x GA 35/ 52x 7x GA 36/ 45x 7x GA 36/ 46x 5x GA 36/ 46x 7x10 E GA 38/ 48x 7x GA 40/ 50x 5x GA 40/ 50x 7x10 E GA 40/ 52x 5x GA 40/ 52x 7x GA 42/ 52x 7x GA 45/ 55x 7x GA 45/ 60x 7x GA 48/ 60x 7x GA 50/ 56x 5x GA 50/ 56x 5x GA 50 /60x 5x GA 50/ 60x 7x10 E GA 50/ 65x 7x GA 55/ 63x 7x GA 55/ 65x 7x10 99

101 JACKING AB Tel: Fax: Od OD L, L2 Katalognummer ISO GA 56/ 65x 7x GA 56/ 66x 5x GA 56/ 66x 7x GA 60/ 68x 5x GA 60/ 70x 7x GA 60/,74x 5x GA 60/ 75x 7x GA 63/ 73x 7x10 E GA 63/ 75x 7x GA 65/ 75x 7x GA 70/ 80x 7x GA 72/ 82x 7x GA 75/ 85x 7x GA 75/ 87x 5x GA 75/ 87x 7x GA 80/ 90x 7x10 E GA 82/ 92x 7x GA 85/ 95x 7x GA 90/100x 7x10 e GA 95/105x 7x GA 100/110x 7x GA 100/115x 9x GA 105/115x 7x GA 110/120x 7x GA 110/125x 9x GA 115/125x 7x GA 120/130x 7x GA 125/140x 9x12 g GA 130/140x 7x GA 130/145x 9x GA 135/145x 7x GA 135/150x 9x GA 140/150x 7x GA 140/155x 9x GA 145/160x 9x GA 145/165x10x GA 150/165x 9x GA 160/175x 9x12 ES GA 165/180x 9x GA 170/185x10x GA 175/190x 9x GA 180/195x10x14 E GA 185/200x10x GA 200/215x 9x13 le GA 200/220x 10x GA 210/230x10x GA 220/240x12x16 E GA 250/270 x 12 x GA 280/300x12x GA 320/340x12x GA 360/380x12x16 100

102 AVSTRYKARE AV GUMMI d D h H d D h H d D h H 12,00 18,00 3,80 5,00 135,00 143,00 5,00 7,00 16,00 24,00 4,00 7,00 13,00 19,00 3,80 5,00 135,00 147,00 7,00 12,00 18,00 26,00 4,00 7,00 14,00 20,00 3,80 5,00 140,00 152,00 7,00 12,00 20,00 28,00 4,00 7,00 15,00 21,00 3,80 5,00 140,00 155,00 10,00 16,00 22,00 30,00 4,00 7,00 16,00 22,00 3,80 5,00 145,00 153,00 7,00 12,00 25,00 33,00 4,00 7,00 16,00 24,00 4,80 7,00 150,00 162,00 7,00 12,00 28,00 36,00 4,00 7,00 20,00 28,00 5,00 7,00 150,00 165,00 10,00 16,00 30,00 38,00 4,00 7,00 22,00 30,00 5,00 7,00 160,00 172,00 7,50 12,00 32,00 40,00 4,00 7,00 24,00 32,00 5,00 7,00 160,00 175,00 10,00 16,00 36,00 44,00 4,00 7,00 25,00 33,00 5,00 7,00 165,00 180,00 7,00 12,00 40,00 48,00 4,00 7,00 26,00 34,00 5,00 7,00 170,00 185,00 10,00 16,00 45,00 53,00 4,00 7,00 26,00 36,00 5,00 7,00 180,00 195,00 10,00 16,00 50,00 58,00 4,00 7,00 28,00 36,00 5,00 7,00 180,00 200,00 10,00 18,00 55,00 63,00 4,00 7,00 30,00 38,00 5,00 7,00 190,00 205,00 10,00 16,00 56,00 64,00 4,00 7,00 32,00 40,00 5,00 7,00 200,00 215,00 10,00 16,00 60,00 68,00 4,00 7,00 35,00 43,00 5,00 7,00 200,00 220,00 10,00 16,00 63,00 71,00 4,00 7,00 36,00 44,00 5,00 7,00 210,00 225,00 10,00 16,00 70,00 78,00 4,00 7,00 38,00 46,00 5,00 7,00 215,00 230,00 7,00 12,00 80,00 88,00 4,00 7,00 40,00 48,00 5,00 7,00 215,00 235,00 10,00 18,00 90,00 98,00 4,00 7,00 42,00 50,00 5,00 7,00 220,00 235,00 10,00 16,00 100,00 108,00 4,00 7,00 45,00 55,00 5,00 7,00 220,00 240,00 10,50 18,00 110,00 122,00 7,00 10,00 48,00 56,00 5,00 7,00 230,00 245,00 10,00 16,00 125,00 137,00 5,50 10,00 50,00 58,00 5,00 7,00 230,00 250,00 10,50 18,00 50,00 60,00 5,00 7,00 240,00 248,00 5,00 7,00 55,00 63,00 5,00 7,00 240,00 255,00 10,00 16,00 55,00 65,00 5,00 7,00 250,00 265,00 10,00 16,00 56,00 64,00 5,00 7,00 255,00 275,00 10,50 18,00 56,00 66,00 5,00 7,00 375,00 395,00 9,00 14,00 60,00 68,00 5,00 7,00 420,00 430,00 4,50 9,00 60,00 70,00 5,00 7,00 63,00 71,00 5,00 7,00 63,00 73,00 5,00 7,00 65,00 73,00 5,00 7,00 65,00 75,00 5,00 7,00 70,00 78,00 5,00 7,00 70,00 80,00 5,00 7,00 70,00 82,00 7,00 12,00 75,00 83,00 5,00 7,00 75,00 87,00 7,00 12,00 80,00 88,00 5,00 7,00 80,00 92,00 7,00 12,00 85,00 97,00 7,00 12,00 90,00 98,00 5,00 7,00 90,00 102,00 7,00 12,00 95,00 107,00 7,00 12,00 100,00 110,00 5,00 7,00 100,00 112,00 7,00 12,00 105,00 117,00 7,00 12,00 110,00 122,00 7,00 12,00 115,00 127,00 7,00 12,00 120,00 132,00 7,00 12,00 125,00 137,00 7,00 12,00 125,00 140,00 7,00 12,00 125,00 140,00 10,00 16,00 130,00 142,00 7,00 12,00 101

103 JACKI NG AB Tel: Fax: Styrringar Typ 1 Fet stil=lagerdimension Material: Glasfylld acetalplast Vävplast Od TOLERANSER h9 00 E9 L +0,3 +0,1 d, avgörs av tätningsutförande dock max D -godstjockleken på styrringen Od OD L Katalognummer Od OD L Katalognummer / 20 x / 56x / 21 x / 61 x / 22x / 61x / 23x / 60 x / 24 x / 61x / 25x / 62x / 26x / 65x / 26 x / 66x / 28 x / 66 x / 29 x / 68 x / 30 x / 69x / 31x / 71x / 32x / 75 x / 33x / 76x / 34 x / 76 x / 34 x / 81 x / 36x / 81x / 36 x BO/ 85x / 37x / 85x / 38x / 85 x / 39 x / 86x / 41 x / 86 x / 40 X / 86 x / 41 x / 86 x / 42x / 88 x / 44 x / 88x / 45x / 91x / 46x / 91 x / 46 x / 91 x / 48 x / 95 x / 50 x / 96x / 51 x / 96x / 51x / 96 x / 55 x /101x / 56x /101 x

104 Såd OD L Katalognummer Od OD L Katalognummer /106x /186x /106x /186 x /106 x /186 x /111x /191x /111 x /191 x /115x /191x /16x /196x /116x /196x /116 x /196 x /121 x /196 x /121 x /201 x /121 x /201 x /126x /201 x /126x /206x /126 x /206 x /130 x /206 x /131x /216x /131 x /216 x /131 x /216 x /136x /226x /136 x /226 x /136 x /226 x /141x I 225/231 x /141 x /231 x /141 x /231 x /144x /236x /145x /246x /145x /146x /146x /146 x /151x /151 x /151 x /156x /156 x /156 x /161 x /161 x /161 x /165 x /166x /166x /166 x /166x /171 x /171 x /171 x /176x /176 x /176x /181 x /181 x /181 x /185x

105 JACKING AB Tel: Fax: Typ E Fet sti1=lagerdimension Styrringar 1,6 0,4 0,8) V N/ V Material: Glasfylld acetalplast Vävplast TOLERANSER OD H 10 Od L e9 +0, d, avgörs av tätningsutförande dock min. d + godstjockleken på styrringen 0 0,4 SZSD Od L Katalognummer OD Od L Katalognummer E 20/ 26x E 100/ 94x E 22/ 18x E 100/ 94x E 25/ 21 x E 105/ 99x E 30/ 26x E 105/ 99x E 32/ 28x E 105/ 99x E 35/ 31 x E 110/104x E 36/ 30x E 110/104x E 36/ 32x E 110/104x E 40/ 34x E 115/109x E 40/ 36x E 115/109x E 45/ 39x E 115/109x E 50/ 44x E 120/114x E 50/ 44 x ,2 E 120/114x19, E 50/ 46 x ,4 E 120/114x25, E 55/ 49x E 120/114x E 55/ 49x E 125/119x E 56/ 50x E 125/119x E 56/ 50 x E 125/119x E 60/ 54x E 130/124x E 60/ 54x E 130/124x E 60/ 56x E 130/124 x E 63/ 57x E 135/129x E 65/ 59 x E 135/129x E 65/ 50 x E 135/129 x E 70/ 64x E 140/134x E 75/ 69x E 140/134x E 80/ 74x E 140/134 x E 85/ 79 x E 145/139x E 85/ 80x E 145/139x E 85/ 81 x E 145/139x E 88/ 82x E 145/140x E 90/ 84x E 150/144x E 90/ 84 x E 150/144x E 95/ 89 x E 150/144 x E 95/ 89x E 155/149x

106 OD Od L Katalognummer E 155/149 x E 155/149 x E 155/149 x E 160/154x E 160/154 x E 160/154 x E 160/155 x E 165/159 x E 165/159x E 165/159 x E 170/164x E 170/164 x E 170/164 x E 175/169 x E 175/169 x E 175/169x E 180/174x E 180/174 x E 180/174 x E 180/175 x E 185/179 x E 185/179 x E 185/179 x E 190/184 x E 190/184 x E 190/184 x E 195/189 x E 195/189 x E 195/189 x E 200/194x E 200/194 x E 200/194 x E 200/195 x E 210/202 x E 210/204 x E 210/204 x E 210/204 x E 220/214x E 220/214 x E 220/214 x E 225/219 x E 225/219 x E 225/219 x E 230/224 x E 230/224 x E 230/224 x E 240/234 x E 250/244x

107 JACKING AB Tel: Fax: Spårringsmanschetter Spårringsmanschetter är utformade för att möta de krav som ställts på en manschett avsedd att brukas i låg- och mellantrycksområdet inom hydraulik och pneumatik. Den robusta konstruktionen som kännetecknar spårringsmanschetter gör att man kan förvänta sig lång livslängd, under förutsättning att systemet hålles fritt från föroreningar, ytfinheten på kolv och kolvstång är den rekommenderade och att toleranserna mellan kolv/cylinder förhindrar utträngning av manschetten. Utformning av tätningslägen Kolven kan utformas på olika sätt. Två vanliga sätt visas i fig 1 och 2. I fig 1 har man valt att låsa manschetten axiellt med en plan bricka och en låsring. I fig 2 med svarvad fläns. Fig. 1 Fig. 2 Montering Det kan inte tillräckligt påpekas att monteringen av manschetten är det mest kritiska momentet för dess funktion. Om manschetten har att passera över gängor, spår eller skarpa kanter skall monteringsdorn användas. Alla skarpa kanter skall vara avrundade, så att tätningsläppen inte skadas. Vid montering skall manschetten vara insmord, för att underlätta montering. Lagring Många skador på spårringsmanschetten orsakas av ovarsam hantering, eller genom felaktig lagring. Manschetterna skall lagras i lokal med ren och torr luft, fri från damm och smuts. Att förvara manschetter upphängda på ståltråd, spikar el. dyl. är absolut förkastligt. Manschetter skall förvaras liggande och staplade på varandra. spårringsmanchetter levereras som standard i nedanstående material och hårdheter Material Hårdhet Shore A Arbetstryck Temperatur Kg/cm2 Maximum C NBR (Nitrilgummi Standardspårring: Spårring typ DE: Spårring typ Dl: lår Denna typ kännetecknas genom två likformiga tätningsläppar. Denna typ har olikformade läppar, och är avsedd för kolv. Lika ovan men avsedd för kolvstång. Hattmanschett typ H: zu/ Skålmanschett typ C: x Lämplig för lägre tryck, och kolvstänger med större toleranser. Avsedd för kolvtätning, förutsättningar i övrigt lika ovan. 106

108 107 Spårringsmanschetter Metrisk serie Ref. BS D mm d mm W mm H mm T mm L mm B mm Fel riml r/ mii 4,4 1 cs 4N1 INA UM ,2 6,5 UM 158 UM ,8 3 7,5 7,5 UM ,5 UM 186 UM ,5 1, ,5 9,5 UM , ,5 UM , ,5 UM *12 1, ,5 UM 258 *25 8 1, UM * , ,5 UM , ,5 UM *12 1, ,5 UM *14 1, ,5 UM , ,5 UM , ,5 UM , ,5 UM , ,5 UM *18 1, ,5 UM 3214 *32 *14 1, ,5 UM 3216 *32 *16 1, ,5 UM *18 1, ,5 UM *22 1, ,5 UM *12 2, ,5 UM , ,5 UM *20 2, ,5 UM *16 2, ,5 UM *20 1, ,5 UM , ,5 UM *18 2, ,5 UM *22 2, ,5 UM 4018 *40 *18 2, ,5 UM 4020 *40 *20 2, ,5 UM *40 *25 2, ,5 UM *22 2, ,5 UM *25 1, ,5 UM *20 2, ,5 UM *25 2, ,5 UM , ,5 UM *32 2, ,5 UM , ,5 UM *28 2, ,5 UM 5025 *50 *25 2, ,5 UM 5030 * , ,5 UM * , ,5 UM *32 2, ,5 UM , ,5 UM *40 2, ,5 UM , ,5 UM ,5 16,5 UM , ,5 UM *40 2, ,5 UM *40 2, ,5 UM *45 2, ,5 UM , ,5 UM , ,5 UM *50 2, ,5 UM , ,5 UM 8055 * , ,5 UM 8060 * , ,5 UM ,5 16,5 UM , ,5 UM ,5 16,5 UM , ,5...--,-..-+,-, o.-.,,~~,-.~~,.-.~ ~, ,-,,,~,.-I,,.--t,.., N,1 N,IN,1,IrJr.Jr.4,I,INN CV NN(^4 r4rve,a, N,1N,1

109 108 JACKING AB Tel: Fax: Spårringsmanschetter Metrisk serie Ref. BS D mm d mm W mm H mm T mm L mm e mm ke k,111 knh: /me AU re5 n/ INA cs UM *70 2, ,5 2 UM ,5 2 UM , ,5 2 UM * ,5 2 UM *100 *80 2, ,5 2 UM ,5 16,5 2 UM *80 2, ,5 2 UM , ,5 2 UM * ,5 16,5 2 UM , ,5 2 UM *90 2, ,5 2 UM ,5 16,5 2 UM , ,5 2 UM * ,5 16,5 2 UM *100 2, ,5 2 UM * ,5 16,5 2 UM *125 *100 2, ,5 2 UM * ,5 16,5 2 UM *110 2, ,5 2,5 UM * ,5 16,5 2,5 UM , ,5 2,5 UM ,5 2,5 UM ,5 16,5 2,5 UM * ,5 2,5 UM * ,5 16,5 2,5 UM * ,5 16,5 2,5 UM * ,5 2,5 UM * ,5 2,5 UM * ,5 16,5 2,5 UM ,5 16,5 2,5 UM ,5 16,5 2,5 UM * ,5 16,5 2,5 UM *200 * ,5 2,5 UM * ,5 16,5 2,5 UM ,5 2,5 UM * ,5 2,5 UM *220 * ,5 2,5 UM * ,5 16,5 2,5 UM ,5 16,5 2,5 UM * ,5 16,5 2,5 UM * ,5 2,5 UM * ,5 2,5 UM * ,5 2,5 UM ,5 2,5 UM * ,5 2,5 UM * ,5 2,5 UM ,5 2,5 UM *320 * ,5 2,5 UM ,5 2,5 UM ,5 2,5 UM * ,5 2,5 UM *360 * ,5 2,5 UM ,5 2,5 UH * ,5 26,5 2,5 UM ,5 26,5 2,5 UM ,5 26,5 2,5

110 109 U Spårringsmanschetter Tum serie Ref. BS D mrn d Mrri W rilrn H RIT T mm L mm B mm 'a-.ir,,,, -i IP e \ <Or, tit o: lit, c; AM NÅ U , ,38 0,79 1 U ,52 4,76 2,38 1,19 1 U ,11 6,35 3,17 1,58 1 U ,70 7,93 4,76 2,38 1, so so a, 0,', o. - os. 4>.a. ' "^ so :-.17, '.. : 7 :: r - : -L. :,. o s o 1.: :::: '-- '"" : so '- TO. 4.t. 1, 1. ba..nb, 1..,-, -tr, in -en in ini.n in lnin inb.in-ul ini, U ,28 7,93 3,17 1,58 1 U U ,87 17,46 9,52 11,11 3,17 4,76 1,58 2, U ,05 11,11 4,76 2,38 1 U ,63 12,70 5,55 2,38 1 U ,22 12,70 4,76 2,38 1 U ,81 14,28 4,76 2,38 1 U ,40 15,87 6,35 2,38 1 U ,99 17,46 7,12 2,38 1 U ,58 17,47 1,6 5,55 2,38 1 U ,16 19,05 1,6 6,35 2,38 1 U ,75 19,05 1,6 6,35 2,38 1 U U ,34 34,93 19,05 19,05 1,6 1,6 7,93 7,93 3,17 3, U ,51 20,63 1,6 9,52 3,17 1 U ,10 22,22 2,4 7,93 3, :: ,: : ::: '- U ,69 23,81 2,4 7,93 3,96 1 U ,28 23,81 2,4 9,52 3,17 1 U ,86 25,40 2,4 9,52 3,17 1 U ,45 25,40 2,4 9,52 3,17 1 U ,04 26,99 3 9,52 3,17 2 U ,63 28,58 3 9,52 4,11 2 U ,21 30,16 3 9,52 3,17 2 U ,80 31,75 2,4 9,52 3,17 2 U ,39 33,34 3 9,52 3,17 2 U ,98 34,93 2,4 9,52 3,17 2 U ,56 38,10 2,4 6,35 3,17 2 U ,15 36,51 3 7,93 3, : r..:--;--..t..: :::: r.,-.. ::-..,t--.4-4:, U ,74 39,69 3 9,52 3,17 2 U ,33 41,28 2,4 9,25 3,96 2 U ,91 39,69 2,4 9,52 3,17 2 U ,50 47,63 1,6 7,93 3,96 2 U ,09 42,86 3 9,52 3,17 2 U ,68 44, ,11 3,17 2 U ,26 46,04 3 9,52 3,17 2 U ,85 49,21 3 9,52 3,17 2 U ,44 52,39 3 9,52 3,17 2 U ,03 50,80 3 9,52 4,76 2 U ,61 53,98 3 9,52 3,17 2 U ,20 55,56 3 9,52 3,17 2 U ,20 57,15 3 9,52 3,17 2 U ,38 60,33 2,5 9,52 3,17 2 U ,55 63,50 3 9,52 3,17 2 U ,55 66,68 1,5 7,93 3,96 2 U ,73 60, ,70 3,17 2 U ,90 73,03 1,5 7,93 3,96 2 U ,08 76,20 1,5 7,93 3,96 2 U ,25 69,85 3 9,52 3,17 2 U ,43 76,20 3 9,52 3,17 2 U ,43 79,38 3 9,52 3,17 2 U ,60 77,79 2,5 12,70 3,96 2 U ,60 82,55 3 9,52 3,17 2 U ,77 84,14 2,5 11,11 3,17 2 U ,77 85,73 3 9,52 3,17 2 U ,95 88,90 3 9,52 3,17 2 U ,95 90,49 2,5 7,93 3,17 2 U ,12 92,08 3 9,52 3,17 2 U ,30 95,25 1,5 9,52 3,96 2 U ,50 98,43 3 9,52 3,17 2 W 'j:. 7.:.': X ,65 101,60 2,5 11,11 5,08 2

111 JACKING AB Tel: Fax: U Spårringsmanschetter Tum serie Ref. BS D d W H mmmm mm RIM T RIM L IT rll B Ml11 3 r E k _ 1- U ,65 104,77 2,5 9,52 3, U U ,82 127,00 107,95 111,12 1,5 1,5 7,93 7,93 3,17 4,11 9,5 9,5 2 2 U ,17 111,12 2,5 9,52 3, ,5 U U ,35 136,52 114,30 114,30 1,5 3 9,52 9,52 4,76 4, ,5 2,5 Ii ,70 117,50 2,5 9,52 3, ,5 U ,70 120,65 3 9,52 3, ,5 U ,87 123,80 3 9,52 3, ,5 U ,87 127,00 2,5 7,93 3,96 9,5 2,5 U U ,05 149,22 127,00 130,17 3 2,5 9,52 9,52 3,96 4, ,5 2,5 U ,40 127, ,70 6,35 14,5 2,5 U ,57 136,52 2,5 9,52 4, ,5 U ,80 133, ,70 6,35 14,5 2,5 U ,10 139, ,70 4,76 14,5 2,5 U ,45 152,40 3 9,52 4, ,5 U ,80 146, ,70 4,76 14,5 2,5 U ,15 152, ,70 4,76 14,5 2,5 U ,50 158,75 4,7 15,87 6,35 17,5 2,5 U ,90 177, ,87 6,35 17,5 2,5 U ,20 165,10 4,7 19,05 6,35 20,5 2,5 U ,55 171,45 4,7 19,05 6,35 20,5 2,5 U ,90 171,45 4,7 19,05 6,35 20,5 2,5 Il ,30 184,15 4,7 19,05 6,35 20,5 2,5 U ,60 190,50 4,7 19,05 6,35 20,5 2,5 U ,00 196,90 4,7 19,05 6,35 20,5 2,5 U ,30 209, ,70 6,35 14,5 2,5 U ,70 203,20 4,7 19,05 6,35 20,5 2,5 U ,00 215,90 4,7 19,05 6,35 20,5 2,5 U ,70 228,60 4,7 22,22 9, ,5 U ,40 241,30 4,7 22,22 9, ,5 U ,10 254,00 4,7 22,22 9, ,5 U ,80 266,70 4,7 22,22 9, ,5 U ,50 279,40 4,7 22,22 9, ,5 U ,20 292,10 4,7 22,22 9, ,5 U ,90 304,80 4,7 22,22 9, , ,60 317,50 4,7 22,22 9, ,5 U ,30 330,20 4,7 22,22 9, ,5 U ,00 336,55 4,7 22,22 9, ,5 U ,35 342,90 4,7 22,22 9, ,5 U ,70 355,60 4,7 22,22 9, ,5 U ,40 368,30 4,7 22,22 9, ,5 U ,10 381,00 4,7 22,22 9, ,5 U ,80 393,70 4,7 22,22 9, ,5 U ,50 406,40 4,7 22,22 9, ,5 U ,20 419,10 4,7 22,22 9, ,5 U ,90 431,80 4,7 22,22 9, ,5 U ,60 444,50 4,7 22,22 9, ,5 U ,30 457,20 4,7 22,22 9, ,5 U ,00 469,90 4,7 19,05 7,93 20,5 2,5 eg k. IMA O 110

112 E Spårringsmanschetter Kolvserie Ref. BS D Tal d mrn H L mm db mrn DE ,17 3,96 5.5, 5,5 DE ,1 4,76 3,96 5,5 7 DEM ,5 9 DE , ,9 DE ,70 4,76 6,3 10 DE , ,5 DEM DE ,5 12,6 3, DE 075 DEM , ,17 5, DE ,70 6, DE ,50 6, ,5 DE ,50 6, ,5 DEM 25 * , DE ,50 6, DE ,50 6, DE ,05 6, DE ,50 6, DE 125 *32 19,30 6, ,5 DEM 32 * , DE 131 DE ,30 9,52 6, DE , DE , DE 156 *40 27,30 6, DEM 40 * ,5 35 DE ,90 6, DE ,30 9, DE 175 DE ,50 28, ,20 8, ,5 DE 187 DE , ,93 9,52 9, ,5 41,5 DEM 50 * ,5 45 DE ,50 7, DE ,30 9, DEM ,5 50 DE ,30 6, DEM DE ,30 7 6,35 8, DEM 63 * ,5 58 DE ,30 8,85 10,5 54,5 DEM ,5 60 DE ' 51,10 8,85 10,5 585 DE ,10 7,93 9,5 61,5 DEM , DE ,50 5, DEM , DE ,90 8,73 10,5 66,5 DE 312 *80 67,30 6, DEM 80 * , DE ,90 7,50 8,5 77 DEM , DE ,30 9, DE ,30 6, DEM , DE ,10 9, ,5 DE ,70 7, ;5 DE ,30 9, DEM 100 * , DE ,30 9, DEM , DE ,10 7,93 9,5 96,5 DE ,3 7,93 9,5 101 DEM ,

113 JACKING AB Tel: Fax: E Spårringsmanschetter Kolvserie Ref. BS D mm d mm H mm L MM da MM DE ,7 7,93 9,5 102 DE ,6 15, DE ,3 9, DEM ,5 112,5 DE ,3 9, DE ,3 9, DEM 125 * ,5 117,5 DE , ,5 DE ,3 9, DE ,3 9, DE ,3 9, DEM ,5 132,5 DE ,3 9, DE ,3 9, DEM ,5 137,5 DE ,6 15, DE ,3 9, DEM ,5 142,5 DE ,6 15, DE ,6 15, DEM 160 * DE ,6 15, DE ,10 12,5 162 DE ,6 15, DEM DE ,11 12,5 174 DE , DE , DEM 200 * DE , DE , DE , DEM DE ,3 12,70 14,5 212 DE ,70 14,5 219 DE , DE , DE , DEM DE ,70 14,5 244 DE , DE ,70 14,5 257 DE , DE * , DE , DE , DE , DE ,6 12, DE ,70 14,5 320 DE ,70 14,5 333 DE ,5 12,70 14,5 345,5 112

114 113 1 Spårringsmanschetter Kolvstångsserie Ref. BS d ny tt D TT H mm L mm de mm 0 DI 012 3,17 8,75 3,96 5,5 6 DI 018 4,76 11,11 3,96 5,5 8 DIM ,5 9 DI 025 6,35 12,70 3,96 5,5 9,5 DI 031 7,93 14,28 3,96 5,5 11 DIM ,5 11 DIM , DI 037 ' 9,52 16,50 3,96 5,5 13 DIM , DI ,11 19,05 3,96 5,5 15 DIM , DI , , ,5 DIM , DI ,28 20,63 4, ,5 DI ,87 22,22 4, DIM , DI ,46 23,81 4, ,5 DIM ,5 6 21,5 DIM 18 * , DI ,08 25,40 4, DIM , DI ,63 28,58 4, ,5 DIM 22 * , DI ,22 31,75 4, DI ,81 36,51 6, DIM ,5 30 DI ,40 38,10 6, ,5 DI ,99 36,51 6, ,5 DIM , DIM 28 * ,5 33 DI ,58 41,28 7,93 9,5 34,5 DI ,16 38,10 6, DI ,75 44,45 6, DIM ,5 37 DI 131 DI ,34 34,93 40,63 50,80 4,60 7,93 6 9, ,5 DIM 36 * ,5 41 DI 143 DI ,51 38,10 50,80 50,80 7,93 9,52 9, ,5 DI ,69 55,96 9, ,5 DIM DI , ,80 7 5,55 8, DI ,86 53,98 9, ,5 DI ,45 57,15 7,93 9,5 50,5 DIM 45 DI 181 *45 46, ,33 7 9, DI ,63 63,50 9, ,5 DI ,21 66,68 9, ,5 DIM 50 * ,5 55 DI ,80 73,03 11,11 12,5 61,5 DI ,98 69,85 9, ,5 DIM 56 * ,5 62 DIM , DI ,15 69,85 7,93 9,5 63,5 DIM , DI ,33 76,20 7,93 9,5 68 DIM , DI ,50 76,20 7,93 9,5 69,5 DIM , DI ,68 79,38 9,52 II 73 DI ,85 90,90 9, DIM 70 * ,50 9,5 76 DI ,03 82,55 9, ,5 DI ,20 88,90 9, ,5

115 JACKING AB Tel: Fax: Spårringsmanschetter Kolvstångsserie Ref. BS d rem D mr?, H mm L mm db mm DI ,38 98,43 9, ,5 DIM , DI ,55 95,25 7,93 9,5 88,5 DI ,73 98,43 9, DI ,90 101,60 9, DIM 90 " ,50 9,5 96 DI ,08 106,40 7,93 9,5 99 DI ,25 111,10 9, DI ,43 107,95 9, DIM ,5 IU 106 DIM ,5 107,5 DI ,60 111,10 5, DI , ,52 1 I 117,5 DIM ,5 120 DI ,30 146,05 12, DI ,65 136,50 7,14 8,5 128,5 DIM ,5 135 DI ,05 12, ,5 DI ,35 152,40 12, ,5 DI ,70 157,52 7,14 8,5 148,5 DIM ,5 150 DI ,05 165,10 12, ,5 DI ,40 171,45 9, ,5 DI ,80 177,80 12, DIM DI ,10 184,15 12, ,5 DI ,45 190,50 12, ,5 DI ,80 190,50 7,14 8,5 184 DIM DI , , , ,5 DI ,50 209,55 12, DI ,90 215,90 12, DI ,20 222,30 12, ,5 DI ,55 228,60 12, DI , , ,5 DI ,30 241,30 9, ,5 DI ,60 247,70 12,

116 C Skålmanschetter Ref. BS D mm d TRI M TT S TT H TT T TT H T C 025 6, , ,17 1,58 C 031 7,93 3,17 5,0 1,25 3,17 1,58 C 037 9,52 4,76 6,5 1,25 3,17 1,58 C ,11 3,96 6,5 2,00 6,37 2,38 C ,70 6,35 8,5 2,00 4,76 2,38 C ,28 4,76 10,5 1,00 4,76 1,19 C ,87 5,55 11,0 2,00 6,35 2,38 C ,46 6,35 12,5 2,00 6,35 2,38 C ,05 6,35 14,0 2,00 4,76 2,38 C ,63 7,93 16,0 2,00 6,35 2,38 C ,22 11,11 18,0 2,80 6,35 3,17 C ,81 11,11 17,0 2,80 6,35 3,17 C ,40 11,11 19,0 2,00 6,35 2,38 C ,99 6,35 19,0 2,00 6,35 2,38 C ,58 17,46 24,0 2,00 6,35 2,38 C ,16 11,11 20,5 2,00 7,93 2,38 C ,75 11,11 23,0 2,00 6,35 2,38 C ,34 15,87 27,0 2,00 6,35 2,38 C 137 C ,93 36,51 9,52 9,52 25,5 27,0 2,80 2,80 6,35 9,52 3,17 3,17 C ,10 15,87 28,5 2,80 9,52 3,17 C ,69 19,05 30,0 2,00 6,35 2,38 C ,28 12,70 32,0 2,80 9,52 3,17 C ,86 15,87 33,5 2,80 9,52 3,17 C ,45 15,87 35,0 2,80 9,52 3,17 C ,04 22,22 36,5 3,50 10,20 3,96 C 187 C ,63 49,21 15,87 19,05 38,0 39,5 2,80 2,00 11,11 7,93 3,17 2,38 C ,80 22,22 41,0 2,80 9,52 3,17 C ,98 22,22 44,0 2,80 9,52 3,17 C ,15 22,22 47,5 3,50 9,52 3,96 C ,33 19,05 51,0 3,50 9,52 3,96 C ,50 22,22 54,0 3,50 9,52 3,96 C ,22 57,0 3,50 9,52 3,96 C 275 C ,85 73,03 12,70 25,40 60,5 63,5 2,80 4,30 12,70 12,70 3,17 4,76 C ,20 25,40 66,5 4,30 12,70 4,76 C ,55 28,58 73,0 3,50 12,70 3,96 C ,90 55,56 79,5 2,80 12,70 3,17 C ,25 30,16 84,0 2,80 15,87 3,17 C ,60 19,05 92,0 4,30 12,70 4,76 C ,95 30,16 98,5 2,80 15,87 3,17 C ,30 76,20 105,0 2,80 9,52 3,17 C ,65 60,33 109,5 4,30 15,87 4,76 C 500 C ,00 133,35 76,20 95,25 117,5 120,5 2,80 4,30 12,70 12,70 3,17 4,76 C ,70 101,60 127,0 5,80 15,87 6,35 C ,05 107,95 133,5 5,80 15,87 6,35 C ,40 114, ,80 9,52 3,17 C ,75 22,22 146,0 2,80 15,87 3,17 C ,10 149,20 155,5 2,80 9,52 3,17 C ,45 127,00 159,0 5,80 15,87 6,35 C ,80 101,60 166,5 4,30 12,70 4,76 C ,15 133,35 171,5 5,80 15,87 6,35 C ,50 139,70 177,5 5,80 15,87 6,35 C ,90 152,40 184,0 5,80 15,87 6,35 C ,20 127,00 193,5 4,30 12,70 4,76 C ,55 158,75 197,0 5,80 15,87 6,35 C ,90 165,10 203,0 5,80 15,87 6,35 C ,25 114,30 203,0 5,80 19,05 6,35 C ,60 152,40 216,0 4,30 15,87 4,76 C ,30 177,80 228,5 5,80 15,87 6,35 C ,00 209,55 241,5 3,50 15,87 3,96 C ,70 215,90 254,0 5,80 15,87 6,35 115

117 JACKI NG AB Tel: Fax: C Skålmanschetter Ref. BS D TRI d RIT M TT S TT H TT T TT C ,40 228,60 266,5 5,80 15,87 6,35 C ,10 241,30 279,5 5,80 15,87 6,35 C ,80 231,80 292,0 3,50 15,87 3,96 C ,50 254,00 298,5 5,80 15,87 6,35 C ,20 266,70 311,0 5,80 15,87 6,35 C ,90 292,10 323,5 3,15 15,87 3,55 C ,60 279,40 330,0 5,80 19,05 6,35 C ,30 292,10 349,0 5,80 19,05 6,35 C ,00 304,80 362,0 5,80 19,05 6,35 C ,70 317,50 375,0 5,80 19,05 6,35 C ,40 339,73 388,0 3,50 19,05 3,96 116

118 117 H Hattmanschetter Ref. BS il mm 0 mm M mm S mm H mm T mm H rom/ T H 012 3,17 7,93 6 3,96 H 018 H 025 4,76 6,35 11,11 15,87 7,5 11 3,17 4,76 H 031 7,93 19, ,76 A tel an lntntnn U(n A A AInAA ANAR NANN NNWN N n. tv A N N J A N N A LO NNAN N N N J N e, ,.030 te.co.o.00to bo bo tota:om bobo kh to to 1min o t ikao to> N C» H 037 9,52 22, ,76 H ,11 23,81 17,5 6,35 H ,70 25, ,35 R ,28 27, ,52 H 062 H ,87 17,46 34,93 41, ,5 9,52 12,70 H ,05 38, ,52 H ,63 34,93 28,5 6,35 H ,22 44,45 32,5 12,7U H ,81 45,24 33,5 12,70 H ,40 44, ,52 H ,58 50, ,52 H ,75 74, ,70 H 137 Fl ,93 38, , ,5 7,93 10,31 H ,28 63, ,52 H ,45 69, ,11 H ,63 73, ,52 H ,80 69, ,35 H ,98 76,20 63,5 9,52 Fl ,15 82,55 66,5 9,52 H ,33 90, ,52 Fl 250 H ,50 66,68 79,38 101, ,52 9,52 H ,85 95,25 79,5 9,52 H ,03 98,43 82,5 9,52 H ,20 114,30 85,5 15,87 H ,55 107, ,52 H ,90 133,35 98,5 12,70 H ,25 123,80 105,0 11,90 H ,60 127,00 111,0 12,70 H ,95 146,05 117,5 15,87 H ,30 134,90 124,0 12,70 H 475 H ,70 127,00 149,20 152,40 130,0 136,5 12,70 15,87 H ,35 158,80 143,0 12,70 H ,70 165,10 149,0 12,70 H ,10 171,50 155,5 12,70 H ,40 177,80 162,0 15,87 H ,80 184,20 168,0 15,87 H 650 Fl ,10 171,50 182,60 196,90 171,5 181,0 7,61 15,87 H 700 H ,80 184,20 203,20 215,90 187,0 193,5 15,87 15,87 H ,50 222,30 200,0 15,87 H ,90 228,60 206,0 15,87 H ,20 241,30 213,0 15,87 0 C> 0 C> 00 o c> o o Ca C> 0 0 C> Ca 0 0 C> 0 C> 0 0 C> C> 0 C> 0 C> C> c o 1-1, V, 0 4, 0 Os Os Os, Os A W A»WAW W W Os, ts. 4;41 Os -P A A Os A.11 A LO A WW N Lo 4., 44 to le.s A to (. AW lo UJ 44, J A cc t,. cr. o J 0JJ J J -J -J Oo Oo Oo 10 r D x A

119 JACKING AB Tel: Fax: Bricktätningar Typ BM, metrisk gänga Typ BT, tumgänga Fet stii=lagerdimension Material: Nitrilgummi och stålbricka korrosionsskyddad genom förzinkning Bricktätningar för metrisk gänga Gänga B OD öd L D1 Katalognr. M BM 104 M BM 105 M BM 106 M BM 108 M BM 110 M BM 112 M BM 114 M BM 116 M BM 118 M BM 120 M BM 122 M BM 124 M BM 126 M BM 128 M BM 130 M BM 138 M BM 145 M BM 152 Bricktätningar för tumgänga Gänga rör OD Od L D1 Kat.nr. UNC 1/4" BT 010 5/16" BT " 1/8" BT 012 7/ BT 013 1/2" 1/a" BT " BT " BT 016 3/4" BT /16" 1/2" BT " 54" BT 019 1" 3/4" BT /e" BT /4" 1" BT /4e' 1" BT /e" BT /2" BT 025 1%" 11/4" BT /4" BT /a" 11/2" BT 028 2" BT 029 2" BT

120 MÅTTABELL TÄTBRICKOR. KOLUMN 1, K = KOPPAR; KOLUMN 2, A = ALUMINIUM; KOLUMN 3, F = FIBER Saknar du en dimension i listan nedan, kan vi oftast hjälpa till med att ta fram denna på beställning. MÅTT MATERIAL MÅTT MATERIAL MÅTT MATERIAL I.D. Y.D. T K A F I.D. Y.D. T K AF I.D. Y.D. T K AF X X X ,5 X X X ,5 X X X X ,5 X X X X X X X X X X X X X X X ,5 X X X X X X X X X ,5 X 6,5 9,5 1 X ,5 X X X X 6, X ,5 X X X X X X X X ,5 X X X X X ,5 X ,5 X X X ,5 X X ,5 X X ,5 X X ,5 X ,5 X X X X ,5 X X X X X 41,5 50 1,5 X ,5 X X X 9,5 15 2,5 X ,5 X X X X X X X ,5 X X X X X X X X X ,5 X X ,5 X X ,5 X X X X X X X X X X X ,5 X X ,5 X X X ,5 X X ,5 X ,5 X X X X ,5 X X X ,5 X X X ,5 X X X ,5 X x X X X x ,5 X X ,5 X X X 22, X ,5 X X ,5 X ,5 X X X 23 34,3 2,5 X X X X X X X ,5 X X X X X 13,5 17,5 1,5 X X X X X ,5 X X X X 25, X X X X X X X 119

121 JACKING AB Glidhylstätningar Glidhylstätningar Den av Mekanförbundet (närmast SMS, Sveriges Mekanstandardisering) använda tillverkarneutrala benämningen "Glidhylstätning" används för alla tätningstyper bestående av glidhylsa och elastisk komponent. Glidhylstätningar har funnits i år. De började användas inom flyghydrauliken och används numera inom alla typer av hydraulik och pneumatik. Utvecklingen av nya typer för olika användningsområden har gått snabbt under senare år. Denna utveckling har möjliggjorts genom att nya varianter av PTFE-material med ständigt förbättrade egenskaper har tillkommit. Friktionskrafter För många maskintyper ställs stora krav på cylinderfunktioners precision. Särskilt vid låg hastighet är det svårt eller omöjligt att få noggranna, ryckfria rörelser med cylindrar, som har tätningar av elastomera material. Sådana tätningar har egenskaper som ger dem utmärkt tätningsförmåga, men detta är inte förenligt med låg friktion, och s.k. stick-slip effekt är vanlig. Skillnader i friktionskraftutvecklingen från start till ökad hastighet framgår av diagrammet till höger, som visar typiska friktionskraftkurvor för elastomertätning respektive PTFE-tätning. Huvudbeståndsdelarna i friktionen består av krafter för att deformera tätningsmaterialet i tätningens yta p.g.a. ojämnheterna i metallytan, adhesionskrafter mellan materialen samt skjuvkrafter i smörjfilmen. För att minska friktionen måste därför dessa faktorer påverkas. Hastighet Smörjfilmen utgöres av hydraulvätskan i systemet och den kan sällan väljas för att styra friktionen. Dessutom kan endast marginella förändringar uppnås genom byte av hydraulvätska. Då återstår att välja ett tätningsmaterial, som har liten benägenhet att deformeras i förhållande till tätytans ojämnheter och som har liten benägenhet att bilda tillfälliga lokala molekylärbindningar till metallytans molekyler. Glidhylsor Kod PTFE med olika halter av resp. fyllmedel 100 Ofylld 214 Glasfiber (15%) 216 Glasfiber (25%) 285 Glasfiber/molybdendisulfid 257 Brons 292 Brons/molybdendisulfid 302 Kol 306 Kol/grafit 271 Polyoxybensoat Polyuretan-material 460 Unithane 460 D 485 Unithane 485 D Gummidelar Kod Gummityp N F Q E Nitrilgummi Fluorgummi Silikongummi Etenpropengummi För samtliga gummimaterial används normalt hårdheten 70 IRH. Vid annan hårdhet indikeras detta, t.ex. N55= Nitrilgummi 55 IRH. Tätningsmaterialens koder används i de fullständiga tätningsbeteckningarna. 120

122 JACKING AB Tel: Fax: Glidhylstätningar Kolvstångstätningar serie GHL +0,2 B 0 L Spårsektioner w B x S R L 2 x2 3 2,8 x x3,5 5 3,5x4 7 4 x5 7 5,8 x 7, ,2 x 8 10 N C9 C9 LO LO r-- h- c5.666c5 c56. 7,5x9,5 12 Utförandevarianter GHL GHUG GHL/N GHUT Även andra utförandevarianter förekommer. Kombinationer av olika varianter år också möjliga t ex GHLiGT. Diameterområden Spårsektioner B S Diameterområden Normaldimensioner Specialdimensioner , , , ,8 7, , ,5 9, Kolvstångstätningar serie GHL tillverkas för diameterområden enligt tabell till vänster. Normaldimensionerna är avsedda för användning i applikationer och driftförhållanden som normalt förekommer inom lätt hydraulik. Dessa dimensioner bör väljas i första hand. Vid utpräglad lågtryckshydraulik eller pneumatik med speciella krav på små inbyggnadsmått kan specialdimensionerna väljas. Särskild hänsyn måste dock alltid tas till att dessa dimensioner har mycket små sektionsmått i förhållande till tätningsdiametrarna och därför lättare skadas vid transport, hantering och montering samt ofta kräver särskild noggrannhet vid tillverkning av cylinderdelarna. 121

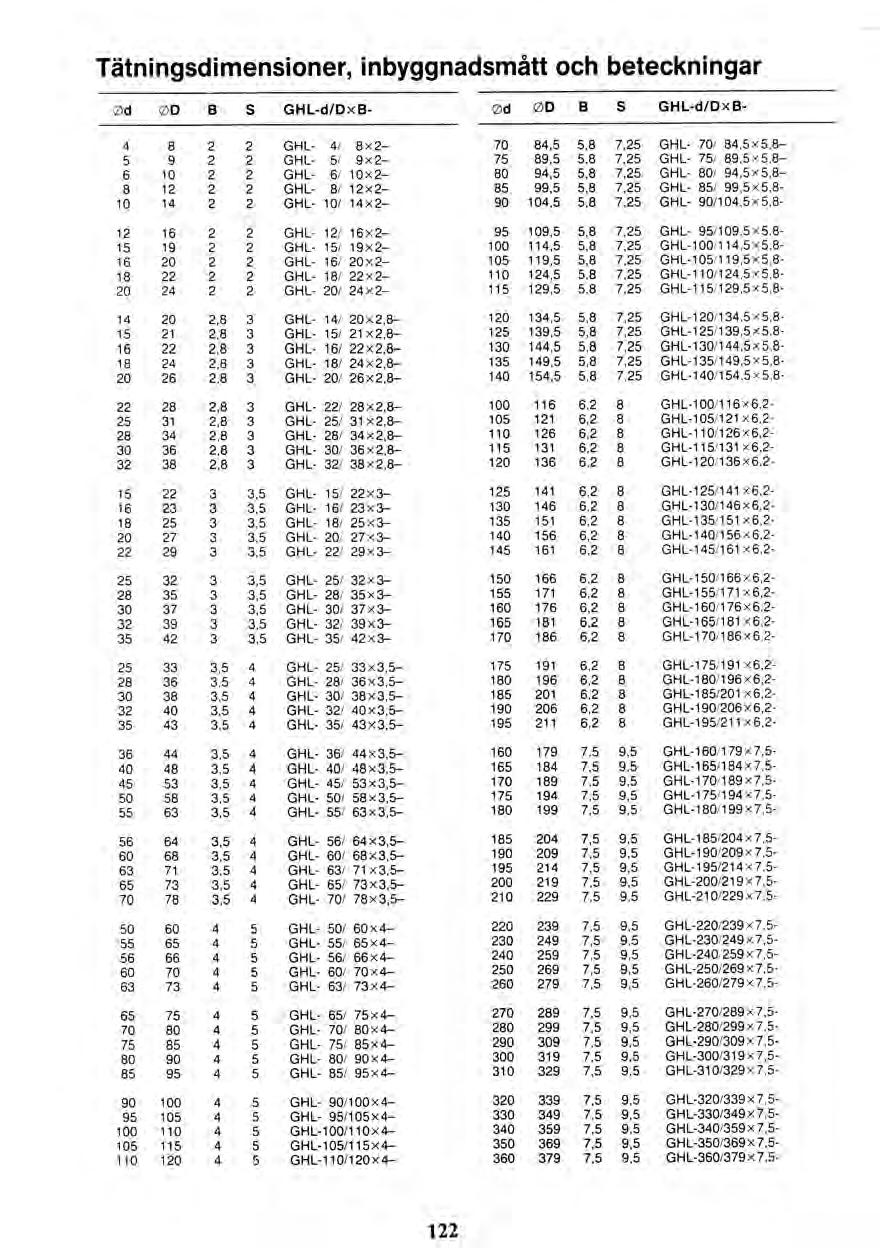

123 Tätningsdimensioner, inbyggnadsmått och beteckningar d OD B S GHL-d/DxB- Od OD B S GHL-d/Dx GHL- 4/ 8x ,5 5,8,25 GHL- 70/ 84,5x5, GHL- 5/ 9x ,5 5,8.25 GHL- 75/ 89,5x5, GHL- 6/ 10x ,5 5,8,25 GHL- 80/ 94,5x5, GHL- 8/ 12x ,5 5,8,25 GHL- 85/ 99,5x5, GHL- 10/ 14x ,5 5,8,25 GHL- 90/104,5x5, GHL- 12/ 16x ,5 5,8,25 GHL- 95/109,5x5, GHL- 15/ 19x ,5 5,8,25 GHL-100/114,5x5, GHL- 16/ 20x ,5 5,8,25 GHL-105/119,5x5, GHL- 18/ 22x ,5 5,8,25 GHL-110/124,5x5, GHL- 20/ 24x ,5 5,8 125 GHL-115/129,5x5, ,8 3 GHL- 14/ 20x2, ,5 5,8,25 GHL-120/134,5x5, ,8 3 GHL- 15/ 21x2, ,5 5,8,25 GHL-125/139,5x5, ,8 3 GHL- 16/ 22x2, ,5 5,8,25 GHL-130/144,5x5, ,8 3 GHL- 18/ 24x2, ,5 5,8,25 GHL-135/149,5x5, ,8 3 GHL- 20/ 26x2, ,5 5,8.25 GHL-140/154,5x5, ,8 3 GHL- 22/ 28x2, ,2 GHL-100/116x6, ,8 3 GHL- 25/ 31 x2, ,2 GHL-105/121 x6, ,8 3 GHL- 28/ 34x2, ,2 GHL-110/126x6, ,8 3 GHL- 30/ 36x2, ,2 GHL-115!131 x6, ,8 3 GHL- 32/ 38x2, ,2 GHL-120/136x6, ,5 GHL- 15/ 22x ,2 GHL-125/141 x6, GHL- 16/ 23x ,2 GHL-130/146 x 6, ,5 GHL- 18/ 25x ,2 GHL-135/151 x 6, ,5 GHL- 20/ 27x ,2 GHL-140/156x6, ,5 GHL- 22/ 29x ,2 GHL-145/161 x6, ,5 GHL- 25/ 32x ,2 GHL-150/166 x 6, ,5 GHL- 28/ 35x ,2 GHL-155/171 x 6, ,5 GHL- 30/ 37x ,2 GHL-160/176x6, ,5 GHL- 32/ 39x ,2 GHL-165/181 x 6, ,5 GHL- 35/ 42x ,2 GHL-170/186x6, ,5 4 GHL- 25/ 33x3, ,2 GHL-175/191 x 6, ,5 4 GHL- 28/ 36x3, ,2 GHL-180/196x6, ,5 4 GHL- 30/ 38x3, ,2 GHL-185/201 x6, ,5 4 GHL- 32/ 40x3, ,2 GHL-190/206x6, ,5 4 GHL- 35/ 43x3, ,2 GHL-195/211 x6, ,5 4 GHL- 36/ 44x3, ,5,5 GHL-160/179x7, ,5 4 GHL- 40/ 48x3, ,5.5 GHL-165/184x7, ,5 4 GHL- 45/ 53x3, ,5,5 GHL-170/189x7, ,5 4 GHL- 50/ 58x3, ,5,5 GHL-175/194x7, ,5 4 GHL- 55/ 63x3, ,5,5 GHL-180/199x7, ,5 4 GHL- 56/ 64x3, ,5,5 GHL-185/204x7, ,5 4 GHL- 60/ 68x3, ,5,5 GHL-190/209x7, ,5 4 GHL- 63/ 71x3, ,5,5 GHL-195/214x7, ,5 4 GHL- 65/ 73x3, ,5 5 GHL-200/219x7, ,5 4 GHL- 70/ 78x3, ,5,5 GHL-210/229x7, GHL- 50/ 60x ,5,5 GHL-220/239x7, GHL- 55/ 65x ,5,5 G H L-230/249 x 7, GHL- 56/ 66x ,5,5 GH L-240,259 x 7, GHL- 60/ 70x ,5 5 GHL-250/269x 7, GHL- 63/ 73x ,5,5 GHL-260/279x7, GHL- 65/ 75x ,5 5 GHL-270/289x 7, GHL- 70/ 80x ,5,5 GHL-280!299x 7, GHL- 75/ 85 x ,5 5 GHL-290/309x 7, GHL- 80/ 90 x ,5 5 GHL-300/319x 7, GHL- 85/ 95x ,5 5 GHL-310/329x7, GHL- 90/100x ,5 5 GHL-320/339x 7, GHL- 95/105x ,5 5 GH L-330/349 x 7, GHL-100/110x ,5 5 GHL-340/359x 7, GHL-105/115x ,5,5 GHL-350/369x 7, GHL-110/120x ,5 5 GHL-360/379 x 7,5-122

124 JACKING AB Tel: Fax: Glidhylstätningar Kolvtätningar serie GHL Spårsektioner BxS R L [ N 2 x2 3 2,8 x x3,5 5 3,5 x x5 7 5,8 x 7, ,2 x ,5 x 9,5 12 M C9 LO 10 N Utförandevarianter GHL GHUG GHUN GHUT Även andra utförandevarianter förekommer. Kombinationer av olika varianter är också möjliga t ex GHUGT. Diameterområden Spårsektioner B S Diameterområden Normaldimensioner Specialdimensioner , , , ,8 7, , ,5 9, Kolvtätningar serie GHL tillverkas för diameterområden enligt tabell till vänster. Normaldimensionerna är avsedda för användning i applikationer och driftförhållanden som normalt förekommer inom lätt hydraulik. Dessa dimensioner bör väljas i första hand. Vid utpräglad lågtryckshydraulik eller pneumatik med speciella krav på små inbyggnadsmått kan specialdimensionerna väljas. Särskild hänsyn måste dock alltid tas till att dessa dimensioner har mycket små sektionsmått i förhållande till tätningsdiametrarna och därför lättare skadas vid transport, hantering och montering samt ofta kräver särskild noggrannhet vid tillverkning av cylinderdelama. Tätningsdimensioner, inbyggnadsmått och beteckningar OD bd B S GHL-D/dxB- OD Od B S GHL-D/dxB GHL- 10/ 6x GHL- 18/ 14x GHL- 12/ 8x GHL- 20/ 16x GHL- 14/ 10x GHL- 22/ 18x GHL- 15/ 11x GHL- 25/ 21x GHL- 16/ 12x GHL- 28/ 24x2-123

125 OD Od 'B S GHL-D/d x B- OD Od B S GHL-D/dx B ,8 3 GHL- 14/ 8x2, ,5 5,8,25 GHL-135/120,5x5, ,8 3 GHL- 15/ 9x2, ,5 5,8,25 GHL-140/125,5x5, ,8 3 GHL- 16/ 10x2, ,5 5,8,25 GHL-145/130,5x5, ,8 3 GHL- 18/ 12x2, ,5 5,8,25 GHL-150/135,5x5, ,8 3 GHL- 20/ 14x2, ,5 5,8,25 GHL-155/140,5x5, ,8 3 GHL- 22/ 16x2, ,2 GHL-120/104x6, ,8 3 GHL- 25/ 19x2, ,2 GHL-125/109x6, ,8 3 GHL- 28/ 22x2, ,2 GHL-130/114x6, ,8 3 GHL- 30/ 24x2, ,2 GHL-135/119x6, ,8 3 GHL- 32/ 26x2, ,2 GHL-140/124x6, ,5 GHL- 18/ 11x ,2 GHL-145/129x6, ,5 GHL- 20/ 13x ,2 GHL-150/134x6, ,5 GHL- 22/ 15x ,2 GHL-155/139x6, ,5 GHL- 25/ 18x ,2 GHL-160/144x6, ,5 GHL- 28/ 21 x ,2 GHL-165/149x6, ,5 GHL- 30/ 23x ,2 GHL-170/154x6, ,5 GHL- 32/ 25x ,2 GHL-175/159x 6, ,5 GHL- 35/ 28x ,2 GHL-180/164x6, ,5 GHL- 36/ 29x ,2 GHL-185/169x6, ,5 GHL- 40/ 33x ,2 GHL-190/174x6, ,5 4 GHL- 28/ 20x3, ,2 GHL-195/179x6, ,5 4 GHL- 30/ 22x3, ,2 GHL-200/184x6, ,5 4 GHL- 32/ 24x3, ,2 GHL-210/194x6, ,5 4 GHL- 35/ 27x3, ,2 GHL-220/204x6, ,5 4 GHL- 36/ 28x3, ,2 GHL-230/214 x 6, ,5 4 GHL- 40/ 32x3, ,5,5 GHL-185/166x7, ,5 4 GHL- 45/ 37x3, ,5,5 GHL-190/171x7, ,5 4 GHL- 50/ 42x3, ,5,5 GHL-195/176x7, ,5 4 GHL- 55/ 47x3, ,5,5 GHL-200/181 x7, ,5 4 GHL- 60/ 52x3, ,5,5 GHL-210/191 x 7, ,5 4 GHL- 63/ 55x3, ,5,5 GHL-220/201 x7, ,5 4 GHL- 65/ 57x3, ,5,5 GHL-230/211x7, ,5 4 GHL- 70/ 62x3,5-240 '221 7,5,5 GHL-240/221 x7, ,5 4 GHL- 75/ 67x3, ,5,5 GHL-250/231 x7, ,5 4 GHL- 80/ 72x3, ,5 5 GHL-260/241 x7, GHL- 55/ 45x ,5,5 GHL-270/251 x7, GHL- 60/ 50x ,5 5 GHL-280/261 x7, GHL -63/ 53x ,5,5 GHL-290/271 x7, GHL- 65/ 55x ,5 5 GHL-300/281x 7, GHL- 70/ 60x ,5 5 GHL-310/291x7, GHL- 75/ 65x ,5 5 GHL-320/301x 7, GHL- 80/ 70x ,5 5 GHL-330/311x7, GHL- 85/ 75x ,5 5 GHL-340/321 x7, GHL- 90/ 80x ,5 5 GHL-350/331 x7, GHL- 95/ 85x ,5 5 GHL-360/341 x7, GHL-100/ 90x ,5 9,5 GHL-370/351x 7, GHL-105/ 95x ,5 9,5 GHL-380/361x7, GHL-110/100x ,5 9,5 GHL-390/371x 7, GHL-115/105x ,5 9,5 GHL x7, GHL-120/110x ,5 9,5 GHL-410/391 x7, ,5 5,8 7,25 GHL- 85/ 70,5x5, ,5 9,5 GHL-420/401 x7, ,5 5,8 7,25 GHL- 90/ 75,5x5, ,5 9,5 GHL-430/411 X 7, ,5 5,8 7,25 GHL- 95/ 80,5 x 5, ,5 9,5 GHL-440/421x 7, ,5 5,8 7,25 GHL-100/ 85,5 x 5, ,5 9,5 GHL-450/431 x 7, ,5 5,8 7,25 GHL-105/ 90,5x5, ,5 9,5 GHL-460/441x 7, ,5 5,8 7,25 GHL-110/ 95,5 x 5, ,5 9,5 GHL-470/451x 7, ,5 5,8 7,25 GHL-115/100,5x5, ,5 9,5 GHL x7, ,5 5,8 7,25 GHL-120/105,5x5, ,5 9,5 GHL-490/471x 7, ,5 5,8 7,25 GHL-125/110,5x5, ,5 9,5 GHL-500/481x7, ,5 5,8 7,25 GHL-130/115,5x5, ,5 9,5 GHL-510/491x

126 Tel: Fax: Glidhylstätningar Kolvstångstätningar serie GHH +0,2 B 0 Spårsektioner B x S R L 2,2x 2,45 3 3,2x 3,75 5 4,2x 5,5 7 6,3x 7, ,1 x 10,5 12 8,1 x12, ,5x14 15 N co Lor-c\ Nul 6666.,. Utförandevarianter GHH GHH/G GHH/SC GHH/S GHH/N GHH/T GHH/GT Även andra utförandevarianter förekommer. Kombinationer av olika varianter är också möjliga t ex GHH/SCNT. Diameterområden Spårsektioner B S Diameterområden Normaldimensioner Specialdimensioner 2,2 2, ,2 3, ,2 5, ,3 7, ,1 10, ,1 12, , Kolvstångstätningar serie GHH tillverkas för diameterområden enligt tabell till vänster. Normaldimensionerna är avsedda för användning i applikationer och driftförhållanden som normalt förekommer inom medeltung och tung hydraulik. Dessa dimensioner bör väljas i första hand. Vid lättare driftförhållanden i kombination med begränsade utrymmen kan specialdimensionerna väljas. Särskild hänsyn måste dock alltid tas till att dessa dimensioner har mycket små sektionsmått i förhållande till tätningsdiametrarna och därför lättare skadas vid transport, hantering och montering samt ofta kräver särskild noggrannhet vid tillverkning av cylinderdelarna. Tätningsdimensioner, inbyggnadsmått och beteckningar Od OD B S GHH-d/DxB- Od OD B S GHH-d/DxB- 4 8,9 2,2 2,45 GHH- 4/ 8,9x2, ,5 3,2 3,75 GHH- 25/ 32,5 x 3,2-5 9,9 2,2 2,45 GHH- 5/ 9,9x2, ,5 3,2 3,75 GHH- 28/ 35,5x3,2-6 10,9 2,2 2,45 GHH- 6/ 10,9x2, ,2 5,5 GHH- 18/ 29x4,2-8 12,9 2,2 2,45 GHH- 8/ 12,9 x 2, ,2 5,5 GHH- 20/ 31 x4, ,9 2,2 2,45 GHH- 10/ 14,9x2, ,2 5,5 GHH- 22/ 33x4, ,9 2,2 2,45 GHH- 12/ 16,9x2, ,2 5,5 GHH- 25/ 36x4, ,9 2,2 2,45 GHH- 14/ 18,9x2, ,2 5,5 -GHH- 28/ 39x4, ,9 2,2 2,45 GHH- 15/ 19,9x2, ,2 5,5 GHH- 30/ 41 x4, ,9 2,2 2,45 GHH- 16/ 20,9x2, ,2 5,5 GHH- 32/ 43x4, ,9 2,2 2,45 GHH- 18/ 22,9 x 2, ,2 5,5 GHH- 35/ 46x4, ,5 3,2 3,75 GHH- 10/ 17,5x3, ,2 5,5 GHH- 36/ 47x4, ,5 3,2 3,75 GHH- 12/ 19,5x3, ,2 5,5 GHH- 40/ 51 x4, ,5 3,2 3,75 GHH- 14/ 21,5x3, ,2 5,5 GHH- 45/ 56x4, ,5 3,2 3,75 GHH- 15/ 22,5 x 3, ,2 5,5 GHH- 50/ 61 x4, ,5 3,2 3,75 GHH- 16/ 23,5x ,2 5,5 GHH- 55/ 66 x 4, ,5 3,2 3,75 GHH- 18/ 20 27,5 3,2 3,75 GHH- 20/ ,75 GHH- 22/ 25,5x3,2-27,5 x 3, ,2 4,2 5,5 5,5 GHH- GHH- 56/ 60/ 67x4, x4,2-

127 Od OD B S GHH-d/DxB ,5 6,3 7,75 GHH- 36/ 51,5x6, ,5 6,3 7,75 GHH- 40/ 55,5x6, ,5 6,3 7,75 GHH- 45/ 60,5 x 6, ,5 6,3 7,75 GHH- 50/ 65,5x6, ,5 6,3 7,75 GHH- 55/ 70,5 x 6, ,5 6,3 7,75 GHH- 56/ 71,5 x 6, ,5 6,3 7,75 GHH- 60/ 75,5 x 6, ,5 6,3 7,75 GHH- 63/ 78,5 x 6, ,5 6,3 7,75 GHH- 65/ 80,5 x 6, ,5 6,3 7,75 GHH- 70/ 85,5x6, ,5 6,3 7,75 GHH- 75/ 90,5x6, ,5 6,3 7,75 GHH- 80/ 95,5 x 6, ,5 6,3 7,75 GHH- 85/ 100,5 x 6, ,5 6,3 7,75 GHH- 90/ 105,5 x 6, ,5 6,3 7,75 GHH- 95/ 110,5 x 6, ,5 6,3 7,75 GHH- 100/ 115,5 x 6, ,5 6,3 7,75 GHH- 105/ 120,5 x 6, ,5 6,3 7,75 GHH- 110/ 125,5 x 6, ,5 6,3 7,75 GHH- 115/ 130,5 x 6, ,5 6,3 7,75 GHH- 120/ 135,5 x 6, ,5 6,3 7,75 GHH- 125/ 140,5x6, ,5 6,3 7,75 GHH- 130/ 145,5 x 6, ,5 6,3 7,75 GHH- 135/ 150,5 x 6, ,5 6,3 7,75 GHH- 140/ 155,5 x 6, ,5 6,3 7,75 GHH- 145/ 160,5x6, ,5 6,3 7,75 GHH- 150/ 165,5x6, ,5 6,3 7,75 GHH- 155/ 170,5 x 6, ,5 6,3 7,75 GHH- 160/ 175,5 x 6, ,5 6,3 7,75 GHH- 165/ 180,5 x 6, ,5 6,3 7,75 GHH- 170/ 185,5 x 6, ,5 6,3 7,75 GHH- 175/ 190,5 x 6, ,5 6,3 7,75 GHH- 180/ 195,5 x 6, ,5 6,3 7,75 GHH- 185/ 200,5 x 6, ,5 6,3 7,75 GHH- 190/ 205,5x6, ,5 6,3 7,75 GHH- 195/ 210,5x6, ,5 6,3 7,75 GHH- 200/ 215,5 x 6, ,5 6,3 7,75 GHH- 210/ 225,5 x 6, ,5 6,3 7,75 GHH- 220/ 235,5 x 6, ,5 6,3 7,75 GHH- 230/ 245,5 x 6, ,5 6,3 7,75 GHH- 240/ 255,5 x 6, ,1 10,5 GHH- 160/ 181x8, ,1 10,5 GHH- 165/ 186 x 8, ,1 10,5 GHH- 170/ 191 x 8, ,1 10,5 GHH- 175/ 196 x 8, ,1 10,5 GHH- 180/ 201 x8, ,1 10,5 GHH- 185/ 206x8, ,1 10,5 GHH- 190/ 211x8, ,1 10,5 GHH- 195/ 216 x 8, ,1 10,5 GHH- 200/ 221 x8, ,1 10,5 GHH- 210/ 231 x 8, ,1 10,5 GHH- 220/ 241 x8, ,1 10,5 GHH- 230/ 251 x8, ,1 10,5 GHH- 240/ 261 x8, ,1 10,5 GHH- 250/ 271 x 8, ,1 10,5 GHH- 260/ 281 x 8, ,1 10,5 GHH- 270/ 291 x8, ,1 10,5 GHH- 280/ 301 x8, ,1 10,5 GHH- 290/ 311x8, ,1 10,5 GHH- 300/ 321 x8, ,1 10,5 GHH- 310/ 331 x 8,1- Od OD B S GHH-d/DxB-" ,1 10,5 GHH- 320/ 341 x 8, ,1 10,5 GHH- 330/ 351 x 8, ,1 10,5 GHH- 340/ 361 x 8, ,1 10,5 GHH- 350/ 371 x8, ,1 10,5 GHH- 360/ 381 x8, ,5 8,1 12,25 GHH- 250/ 274,5 x 8, ,5 8,1 12,25 GHH- 260/ 284,5 x 8, ,5 8,1 12,25 GHH- 270/ 294,5 x 8, ,5 8,1 12,25 GHH- 280/ 304,5 x 8, ,5 8,1 12,25 GHH- 290/ 314,5 x 8, ,5 8,1 12,25 GHH- 300/ 324,5 x 8, ,5 8,1 12,25 GHH- 310/ 334,5 x 8, ,5 8,1 12,25 GHH- 320/ 344,5 x 8, ,5 8,1 12,25 GHH- 330/ 354,5 x 8, ,5 8,1 12,25 GHH- 340/ x 8, ,5 8,1 12,25 GHH- 350/ 374,5 x 8, ,5 8,1 12,25 GHH- 360/ 384,5 x 8, ,5 8,1 12,25 GHH- 370/ 394,5 x 8, ,5 8,1 12,25 GHH- 380/ 404,5 x 8, ,5 8,1 12,25 GHH- 390/ 414,5 x 8, ,5 8,1 12,25 GHH- 400/ 424,5 x 8, ,5 8,1 12,25 GHH- 410/ 434,5 x 8, ,5 8,1 12,25 GHH- 420/ 444,5 x 8, ,5 8,1 12,25 GHH- 430/ 454,5 x 8, ,5 8,1 12,25 GHH- 440/ 464,5 x 8, ,5 8,1 12,25 GHH- 450/ 474,5 x 8, ,5 8,1 12,25 GHH- 460/ 484,5 x 8, ,5 8,1 12,25 GHH- 470/ 494,5 x 8, ,5 8,1 12,25 GHH- 480/ 504,5 x 8, ,5 8,1 12,25 GHH- 490/ 514,5 x 8, ,5 8,1 12,25 GHH ,5 x 8, ,5 8,1 12,25 GHH ,5 x 8, ,5 8,1 12,25 GHH- 530/ 554,5 x 8, ,5 8,1 12,25 GHH- 545/ 569,5 x 8, ,5 8,1 12,25 GHH- 560/ 584,5 x 8, ,5 8,1 12,25 GHH- 580/ 604,5 x 8, ,5 8,1 12,25 GHH- 600/ 624,5 x 8, ,5 8,1 12,25 GHH- 615/ 639,5 x 8, ,5 8,1 12,25 GHH- 630/ 654,5 x 8, ,5 8,1 12,25 GHH- 650/ 674,5 x 8, ,5 8,1 12,25 GHH- 670, 694,5 x 8, ,5 8,1 12,25 GHH- 710/ 734,5 x 8, ,5 8,1 12,25 GHH- 800/ 824,5 x 8, ,5 8,1 12,25 GHH- 900/ 924,5 x 8, ,5 8,1 12,25 GHH-1000/1024,5 x 8, ,5 14 GHH- 500/ 528 x 9, ,5 14 GHH- 515/ 543 x 9, ,5 14 GHH- 530/ 558 x 9, ,5 14 GHH- 545/ 573 x 9, ,5 14 GHH- 560/ 588x9, ,5 14 GHH- 580/ 608 x 9, ,5 14 GHH- 600/ 628 x 9, ,5 14 GHH- 615/ 643 x 9, ,5 14 GHH- 630/ 658 x 9, ,5 14 GHH- 650/ 678 x 9, ,5 14 GHH- 670/ 698 x 9, ,5 14 GHH- 710/ 738 x 9, ,5 14 GHH- 800/ 828 x 9, ,5 14 GHH- 900/ 928 x 9, ,5 14 GHH-1000/1028 x9,5-126

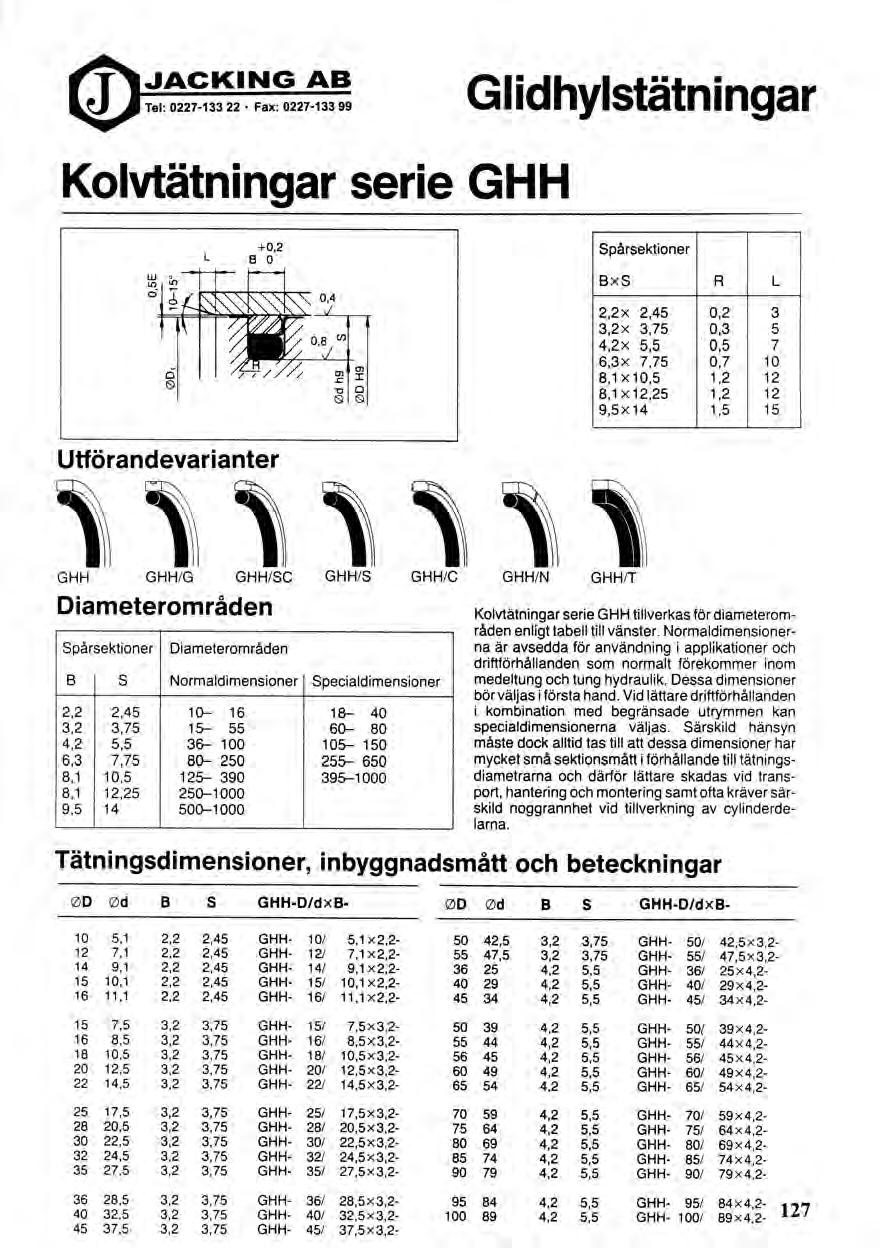

128 JACKING AB Tel: Fax: Glidhylstätningar Kolvtätningar serie GHH Utförandevarianter l~ltilwti1 GHH GHH/G GHH/SC GHH/S GHH/C GHH/N GHH/'T Diameterområden Spårsektioner B S Diameterområden Normaldimensioner Specialdimensioner 2,2 2, ,2 3, ,2 5, ,3 7, ,1 10, ,1 12, , Spårsektioner B x S R L 2,2x 2,45 0,2 3 3,2x 3,75 0,3 5 4,2x 5,5 0,5 7 6,3x 7,75 0,7 10 8,1 x 10,5 1,2 12 8,1x 12,25 1,2 12 9,5 x 14 1,5 15 Kolvtätningar serie GHH tillverkas för diameterområden enligt tabell till vänster. Normaldimensionerna är avsedda för användning i applikationer och driftförhållanden som normalt förekommer inom medeltung och tung hydraulik. Dessa dimensioner bör väljas i första hand. Vid lättare driftförhållanden i kombination med begränsade utrymmen kan specialdimensionerna väljas. Särskild hänsyn måste dock alltid tas till att dessa dimensioner har mycket små sektionsmått i förhållande till tätningsdiametrarna och därför lättare skadas vid transport, hantering och montering samt ofta kräver särskild noggrannhet vid tillverkning av cylinderdelarna. Tätni ngsdimensioner, inbyggnadsmått och beteckningar OD Od B S GHH-D/dxB- OD Od B S GHH-D/dxB- 10 5,1 2,2 2,45 GHH- 10/ 5,1 x 2, ,5 3,2 3,75 GHH- 50/ 42,5 x 3,2-12 7,1 2,2 2,45 GHH- 12/ 7,1 x2, ,5 3,2 3,75 GHH- 55/ 47,5x3,2-14 9,1 2,2 2,45 GHH- 14/ 9,1x2; ,2 5,5 GHH- 36/ 25 x 4, ,1 2,2 2,45 GHH- 15/ 10,1 x2, ,2 5,5 GHH- 40/ 29x4, ,1 2,2 2,45 GHH- 16/ 11,1x2, ,2 5,5 GHH- 45/ 34 x 4,2-15 7,5 3,2 3,75 GHH- 15/ 7,5 x 3, ,2 5,5 GHH x 4,2-16 8,5 3,2 3,75 GHH- 16/ 8,5x3, ,2 5,5 GHH- 55/ 44 x 4, ,5 3,2 3,75 GHH- 18/ 10,5 x 3, ,2 5,5 GHH- 56/ 45x4, ,5 3,2 3,75 GHH- 20/ 12,5 x 3, ,2 5,5 GHH- 60/ 49 x 4, ,5 3,2 3,75 GHH- 22/ 14,5 x 3, ,2 5,5 GHH- 65/ 54 x 4, ,5 3,2 3,75 GHH- 25/ 17,5x3, ,2 5,5 GHH- 70/ 59 x 4, ,5 3,2 3,75 GHH- 28/ 20,5x3, ,2 5,5 GHH- 75/ 64 x 4, ,5 3,2 3,75 GHH- 30/ 22,5x3, ,2 5,5 GHH- 80/ 69 x 4, ,5 3,2 3,75 GHH- 32/ 24,5x3, ,2 5,5 GHH- 85/ 74 x 4, ,5 3,2 3,75 GHH- 35/ 27,5 x 3, ,2 5,5 GHH- 90/ 79 x 4, ,5 3,2 3,75 GHH- 36/ 28,5 x 3, ,2 5,5 GHH- 95/ 84 x 4, ,5 3,2 3,75 GHH- 40/ 32,5x3, ,2 5,5 GHH- 100/ 89x4,2- '" 45 37,5 3,2 3,75 GHH- 45/ 37,5x3,2-

129 OD Od B S GHH-D/dxB ,5 6,3 7,75 GHH- 80/ 64,5x6, ,5 6,3 7,75 GHH- 85/ 69,5x6, ,5 6,3 7,75 GHH- 90/ 74,5x6, ,5 6,3 7,75 GHH- 95/ 79,5x6, ,5 6,3 7,75 GHH- 100/ 84,5x6, ,5 6,3 7,75 GHH- 105/ 89,5x6, ,5 6,3 7,75 GHH- 110/ 94,5x6, ,5 6,3 7,75 GHH- 115/ 99,5x6, ,5 6,3 7,75 GHH- 120/ 104,5x6, ,5 6,3 7,75 GHH- 125/ 109,5x6, ,5 6,3 7,75 GHH- 130/ 114,5x6, ,5 6,3 7,75 GHH- 135/ 119,5x6, ,5 6,3 7,75 GHH- 140/ 124,5x6, ,5 6,3 7,75. GHH- 145/ 129,5x6, ,5 6,3 7,75 GHH- 150/ 134,5x6, ,5 6,3 7,75 GHH- 155/ 139,5x6, ,5 6,3 7,75 GHH- 160/ 144,5x6, ,5 6,3 7,75 GHH- 165/ 149,5x6, ,5 6,3 7,75 GHH- 170/ 154,5x6, ,5 6,3 7,75 GHH- 175/ 159,5x6, ,5 6,3 7,75 GHH- 180/ 164,5x6, ,5 6,3 7,75 GHH- 185/ 169,5x6, ,5 6,3 7,75 GHH- 190/ 174,5x6, ,5 6,3 7,75 GHH- 195/ 179,5x6, ,5 6,8 7,75 GHH- 200/ 184,5x6, ,5 6,3 7,75 GHH- 210/ 194,5x6, ,5 6,3 7,75 GHH- 220/ 204,5x6, ,5 6,3 7,75 GHH- 230/ 214,5x6, ,5 6,3 7,75 GHH- 240/ 224,5x6, ,5 6,3 7,75 GHH- 250/ 234,5x6, ,1 10,5 GHH- 125/ 104x8, ,1 10,5 GHH- 130/ 109x8, ,1 10,5 GHH- 135/ 114x8, ,1 10,5 GHH- 140/ 119x8, ,1 10,5 GHH- 145/ 124x8, ,1 10,5 GHH- 150/ 129x8, ,1 10,5 GHH- 155/ 134x8, ,1 10,5 GHH- 160/ 139x8, ,1 10,5 GHH- 165/ 144x8, ,1 10,5 GHH- 170/ 149x8, ,1 10,5 GHH- 175/ 154x8, ,1 10,5 GHH- 180/ 159x8, ,1 10,5 GHH- 185/ 164x8, ,1 10,5 GHH- 190/ 169x8, ,1 10,5 GHH- 195/ 174x8, ,1 10,5 GHH- 200/ 179x8, ,1 10,5 GHH- 210/ 189x8, ,1 10,5 GHH- 220/ 199x8, ,1 10,5 GHH- 230/ 209x8, ,1 10,5 GHH- 240/ 219x8, ,1 10,5 GHH- 250/ 229x8, ,1 10,5 GHH- 260/ 239x8, ,1 10,5 GHH- 270/ 249x8, ,1 10,5 GHH- 280/ 259x8, ,1 10,5 GHH- 290/ 269x8, ,1 10,5 GHH- 300/ 279x8, ,1 10,5 GHH- 310/ 289x8, ,1 10,5 GHH- 320/ 299x8, ,1 10,5 GHH- 330/ 309x8, ,1 10,5 GHH- 340/ 319x8,1- OD Od B, S GHH-D/dxB ,1 10,5 GHH- 350/ 329x8, ,1 10,5 GHH- 360/ 339x8, ,1 10,5 GHH- 370/ 349x8, ,1 10,5 GHH- 380/ 359x8, ,1 10,5 GHH- 390/ 369x8, ,5 8,1 12,25 GHH- 250/ 225,5x8, ,5 8,1 12,25 GHH- 260/ 235,5x8, ,5 8,1 12,25 GHH- 270/ 245,5x8, ,5 8,1 12,25 GHH- 280/ 255,5x8, ,5 8,1 12,25 GHH- 290/ 265,5x8, ,5 8,1 12,25 GHH- 300/ 275,5x8, ,5 8,1 12,25 GHH- 310/ 285,5x8, ,5 8,1 12,25 GHH- 320/ 295,5 x 8, ,5 8,1 12,25 GHH- 330/ 305,5 x 8, ,5 8,1 12,25 GHH- 340/ 315,5x8, ,5 8,1 12,25 GHH- 350/ 325,5x8, ,5 8,1 12,25 GHH- 360/ 335,5x8, ,5 8,1 12,25 GHH- 370/ 345,5x8, ,5 8,1 12,25 GHH- 380/ 355,5 x 8, ,5 8,1 12,25 GHH- 390/ 365,5x8, ,5 8,1 12,25 GHH- 400/ 375,5x8, ,5 8,1 12,25 GHH- 410/ 385,5x8, ,5 8,1 12,25 GHH- 420/ 395,5x8, ,5 8,1 12,25 GHH- 430/ 405,5x8, ,5 8,1 12,25 GHH- 440/ 415,5x8, ,5 8,1 12,25 GHH- 450/ 425,5x8, ,5 8,1 12,25 GHH- 460/ 435,5x8, ,5 8,1 12,25 GHH- 470/ 445,5x8, ,5 8,1 12,25 GHH- 480/ 455,5x8, ,5 8,1 12,25 GHH- 490/ 465,5x8, ,5 8,1 12,25 GHH- 500/ 475,5x8, ,5 8,1 12,25 GHH- 515/ 490,5x8, ,5 8,1 12,25 GHH- 530/ 505,5x8, ,5 8,1 12,25 GHH- 545/ 520,5x8, ,5 8,1 12,25 GHH- 560/ 535,5x8, ,5 8,1 12,25 GHH- 580/ 555,5x8, ,5 8,1 12,25 GHH- 600/ 575,5x8, ,5 8,1 12,25 GHH- 615/ 590,5x8, ,5 8,1 12,25 GHH- 630/ 605,5x8, ,5 8,1 12,25 GHH- 650/ 625,5x8, ,5 8,1 12,25 GHH- 670/ 645,5x8, ,5 8,1 12,25 GHH- 710/ 685,5x8, ,5 8,1 12,25 GHH- 800/ 775,5x8, ,5 8,1 12,25 GHH- 900/ 875,5x8, ,5 8,1 12,25 GHH-1000/ 975,5x8, ,5 14 GHH- 500/ 472x9, ,5 14 GHH- 515/ 487x9, ,5 14 GHH- 530/ 502x9, ,5 14 GHH- 545/ 517x9, ,5 14 GHH- 560/ 532x9, ,5 14 GHH- 580/ 552x9, ,5 14 GHH- 600/ 572x9, ,5 14 GHH- 615/ 587x9, ,5 14 GHH- 630/ 602x9, ,5 14 GHH- 650/ 622x9, ,5 14 GHH- 670/ 642x9, ,5 14 GHH- 710/ 682x9, ,5 14 GHH- 800/ 772x9, ,5 14 GHH- 900/ 872x9, ,5 14 GHH-1000/ 972x9,5-128

130 JACKING AB Tel: Fax: LÅSRINGAR Produkten En låsrings huvuduppgifter är att fixera en maskindel i axiell riktning samt att överföra axiella krafter. Dessa uppgifter skulle bäst kunna lösas med en helt sluten ring. För att kunna montera låsringen i ett spår slitsade man ringen. Men ringen återtog efter monteringen inte sin helt runda form utan blev något deformerad. Anliggningen och bärförmågan blev dålig tog Seeger- Orbis patent på en konstruktion med avtagande radiell bredd mot låsringens öppning. Därigenom garanterades en jämn anliggning och en hög bärförmåga. 0 0 Förutom ovanstående grundtyper enligt SMS 1581/ 1582 för axiell montering tillverkar Seeger även låsringar för radiell montering låsringar för axlar och hål utan spår låsringar för utjämnande av axiellt spel flänsringar rundtrådssäkringar JACKING AB KULLAGER MASKINDELAR Kungsringen KUNGSÖR Tel: Fax:

131 LÄSRINGAR Typurval 59A för axlar SgH för hål Sida 132 Sida AK för axlar 0 AV för axlar 0 JV för hål JK för hål D utan spår, för axlar G utan spår, för axlar ZA för axlar ST spårryttare för axlar, 0 ri) ZJ för hål H spårryttare RS spårryttare för axlar, för axlar, Sida iu 0 S tudelade SL för axlar AL för axlar för axlar, JL för hål SP flänsringar SW flänsringar SB flänsringar för axlar, för axlar, Sida 140 för hål, Sida RW rundtrådssäkringar RB rundtrådssäkringar SS stödringar PS distansringar för axlar, Sida 142 för hål, Sida 142 Sida 143 Sida 143 Låsringar i andra material Monteringstänger Stativ - Verktyg Sida 139 Obs, begränsad lagerhållning av vissa typer och dimensioner. 130

132 JACKING AB Tel: Fax: Material Standardutförande Seeger låsringar tillverkas seriemässigt av fjäderstål. Ringarna härdas precis så mycket att efter monteringen endast en obetydlig deformation kvarstår. Stora ringar deformeras mindre vid montering och är alltså mjukare än små ringar. För stor hårdhet skulle medföra att risken för sprödbrott ökar. För Seeger låsringar har den fördelaktigaste kornpromisslösningen eftersträvats hög elasticitetsmodul, hög sträckgräns och god härdbarhet. Seeger-fabriken har lyckats framställa ett specialfjäderstål, som bäst uppfyller dessa krav. Detta material har låg fosfor- och svavelhalt som framgår av följande materialanalys: C = Vo Mn = Vo Si = /0 P = Vo max S = A max Som korrosionsskydd vid transport och förrådshållning är Seeger låsringar som regel fosfaterade. Specialmaterial ' Fosforbrons (tennbrons) CuSn 8 F 70 materialnr DIN Fosforbrons har hög korrosionsbeständighet. Materialet är helt omagnetiskt och användes därför i t ex elektromagnetiska kopplingar. Vid låga temperaturer finns ingen risk för sprödbrott. På grund av att fosforbrons har lägre töjbarhet än fjäderstål måste viss försiktighet iakttagas vid montering. 13 Vo-igt kromstål X40 Cr 13 materialnr DIN (motsvarande SIS 2304) Detta material är ett härdbart martensitiskt kromstål. Det har icke samma korrosionsbeständighet som austenitiskt krom-nickelstål (18.8). Då krom-nickelstål är svårt att stansa, används det framför allt vid tillverkning av mindre låsringar. Galvaniska skyddsytor Seeger låsringar kan levereras förzinkade eller kadmierade. Tabell 3 Maximal tillåten temperatur för Seeger låsringsmaterial Material Max tillåten temperatur C Belastning hög låg Fjäderstål Fjäderstål, förzinkat Fjäderstål, kadmierat DIN , CuSn B DIN , X40 Cr

133 Inbyggnadsmått - standarddimensioner Seeger låsringar för axiell montering i spår Typ SgA för axlar Svensk standard SMS DIN 471 (blad 1) Material: fjäderstål HRc från 3-39 mm HRc från mm HRc från mm HRc från mm SEEGER-SAKRINGAR typ SgA, för axlar SMS 1581, DIN 471 (Blad 1) Samtliga enligt SMS 1581 standardiserade storlekar är upptagna i denna lista d, = 3+9 mm Ospänd Standardutförande: fosfaterade Specialutförande: kadmierade, förzinkade, brons eller kromstål n d, = d, + 2a d,, = d, +2a d,2 d4, Tabell 4 Beteckning: SgA d,. Exempel: SgA 40. Axel diam. d, s d3 h 11 nom.i tol. Ring Spår övriga data a h max. - ci, vi kt [kg/ min. 1000] d2 nom.i tol. m min. t n PN [N] PR [N] 9 P Rg [N] FN Ilabl [mm2] [r/min.] ,

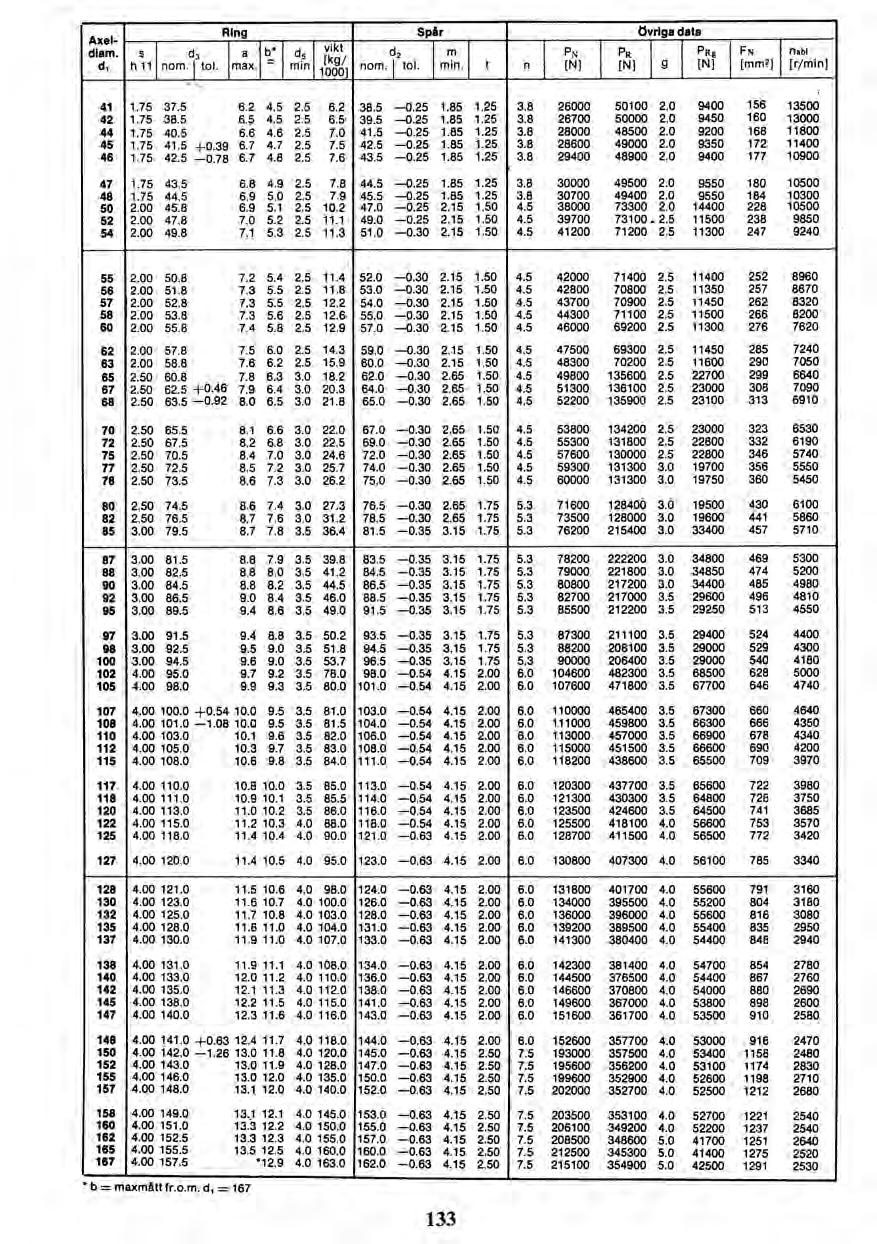

134 Ring Spår övriga data Axel diam. s ci, a b* d, vikt d ' 2 m PN PR PRg ' FN flabl [k/ d, h 11 nom. I tol. max. ' min 10,g01 nom. i tol. min. t n [N] [N] 9 [N] [mm2] [r/min] o0 4.A A M ' M WM MN O M ,40 0 A WONO ACCO QNN NW ONO A MON N A O mmom v-i-nnn , ii ii i iii ii iii obboo csim ni vi r: Ob c. morr, ci o5 ~nom, ~Dow morr, nn ou Q mmmmm m mm,5d, 7751,1 ciddcid M0M WWWWW fofo NOINNN NNNNN NNNNN NN ()010.?.~e wi tri tri O) om000 og Mo m mom oo b bbbbb bo bbb bbtu tu L, ta 43,h1 00,000 m ommm Obbbin Obbin b ,00 000eN mom 00N NNM N 00,00.-0( , O 0000N ( , A QUI WW ,0 0Q n2h~m -L MAAA A AWWW W 0000 OMMOM 00NN -.OMAN -.00 A-L.00MW W0M. OW nnnnfo 0,000 momom... A AAAAA A AA AA A4.00N N00 0 N W W W.M OI M -,-L-, N MMW -.0A ,-.N W M NO WA N ON~ Q g Q OW M , -400MA AN00, WWWWW WWWWW WWWWW WWWWA NARA ( NOMNO AMWW JOO-, OCOMM Q Q (0( NNNN N NN NN N NNN0. Q fOn O~ 010 COnn W0... N N N O N N N.- M In 0 MW M0. M OWW W -~0 A 0 0A00 AAWWW WWWWW WWWWW w wwww O bb b in in ObbIbb O bbo hl bob bb N m moo m mmoom mo ron n30 np W romaaa www o oom M O00-4,000 OMMAA AAAAA AAAAA AAAAA bbbbb bbbbb bbbbb bbbbb 555(001 oomoo m000m MMOOM 00Or WWAAA AM MMO M.-40, Q w M00A.- 4 AA0400.Q Q QQ0Q NO OMO ww Nr-NW ~00 00WWN N e,..r NNNNN NNNMO mmmmm nr.ra OMMNO MA A AA 0-4MA00 00,00 AN ALA 0 M M WOOA WM N AM. RR;R I47), 7 : 3 r73 =W , AW-.00 0MA A 1N0A W,NON M WON O N QWOM ( , 000M0 000 WWWWW WAA AA AMA AA AA A NO W A MO -40 TINW0-4Q-LOA MO WN W ä 0,0MM A00Q M000 00M M N0 N O WWW r M 00-4 AA 0 WW 0-,-, AA MOW.0 AMMWO Ow b= maxmått fr.o.m.d, =

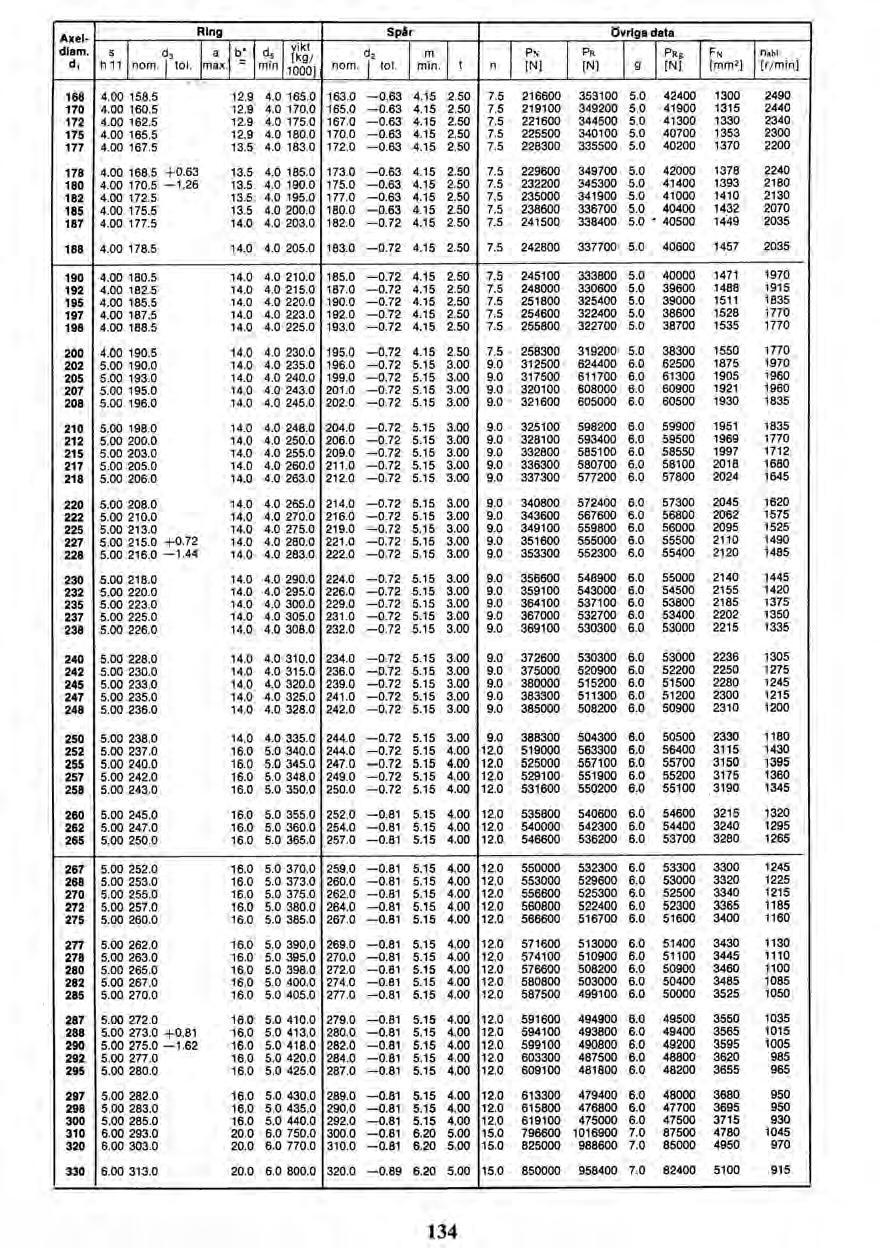

135 Axel diam. d, s h 11 d, nom. i tol. Ring Spår övriga data a b* dsk vikt d2 m PN PR max. = min nom. 1000] lmin.t I to. n [] N [N] 9 PRg [N] FN [mm2] fobi [r/min] '

136 JACKING AB Tel: Fax: Axel diam. d, s h 11 d, nom. I tol. Ring Spår övriga data a b' d vikt s [kg/ d, m PN PRg max. - min. 1000] nom. I tol. min. t n [N] [N] PR [N] 9 FN [mms] rlabl [r/min.] ** ** ** ** ** ** ** b = maxmått fr.o.m d, = 167 ** Ringar över 650 mm tillverkas som koncentriska flänsringar. SEEGER-SÄKRINGAR typ SgH, för hål SMS 1582, DIN 472 (Blad 1) Samtliga enligt SMS 1582 standardiserade storlekar är upptagna i denna lista I tillverkarens val För d, 165 mm Ospänd d2 d, d d5 > 165 mm d d, d. = 2a - d,. = - 2a Tabell 5 Beteckning: SgH d,. Exempel: SgH 40 Ring Spår övriga data Hal diam. s d3 a b d, vikt [kg/ dz m PN PR PRg FN d, h 11 nom.1 tol. max. = min. 1000] nom.1 tol. min. t n [N] [N] g [N] [mniz] :

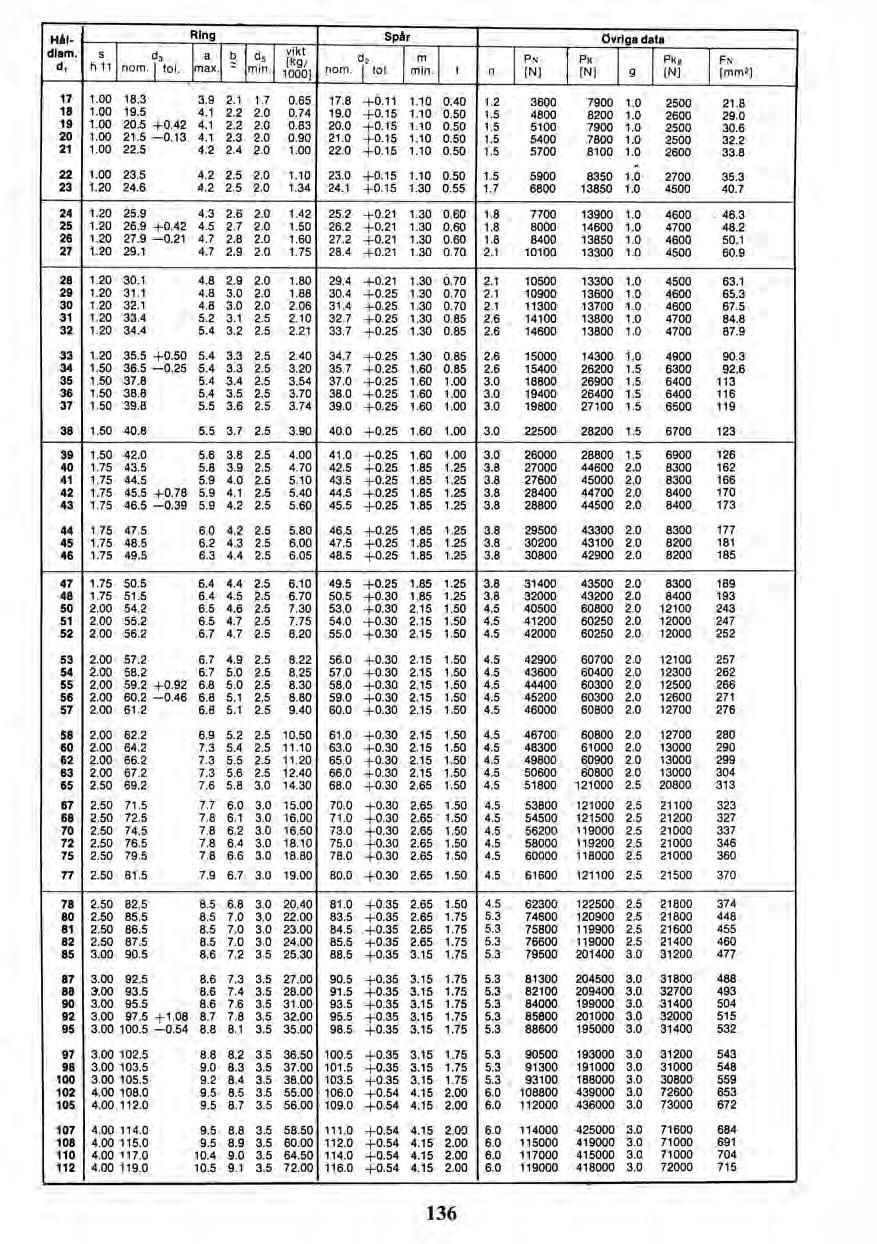

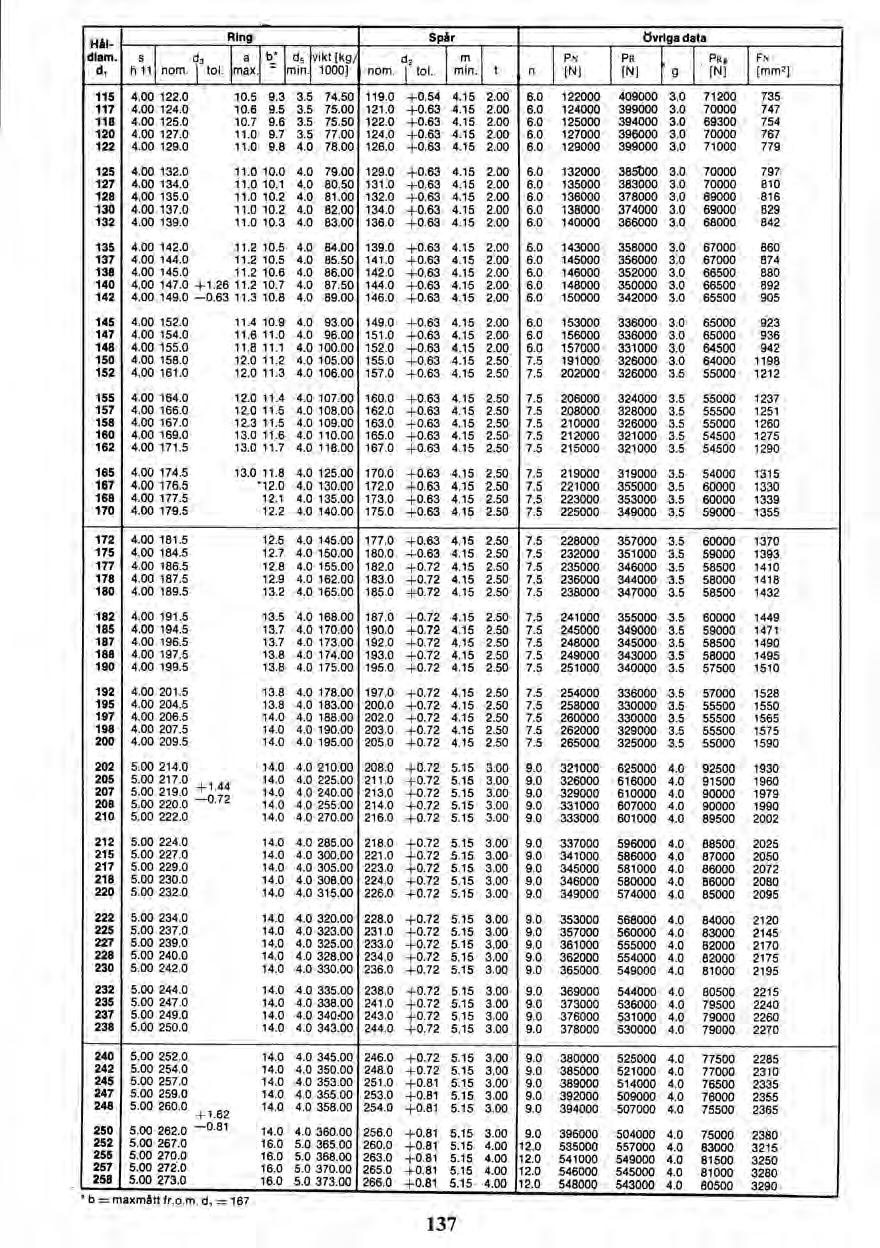

137 Håldiam. d, s h 11 d, nom. i tol. Ring Spår övriga data a max. b - min. d, vii,kt d2 m Prv PR 1000] [ g/ nom i 101. min. t n [N] [N] g PRg [N] FN [mm2] I J si Of ffi 03 N J CO 0 43 Al 0 0 Cb 0 a

138 Håldiam. d, s h 11 nom. d3 I tol. 1, Ring Spår övriga data a max.,b' cl,' min. vikt [kg/ 1000] d2 nom. i tol. m min. t n * ) 010) pompa, pp popm ppppp ~min bin kninin hinbbb bbbbb o PN [N] NNKIN NNNNN KINN-, -,-,-, 00 80NOM M AAAA äg p me n NNNNN MQ W MNOW h ' m tren 0,M N PR PR [N] ' g [N] Q WWW WWWWW WWQI mm&&g mwmp w wpw w..1111r 88 4 A MM-, NNKINN NNW Am W -4,0 WO OMo W8 '«> 8" " I 888 ' l n, e ww ww w ~AP inbininin inbbbb bbbbb bbbbb M 0Q Ö Ö 8... :popp apbo. pompa...pop 030p0 p.pm mom oppop -4-4 gop-4,,-4 0, Q Q 0Q o FN [mm2] , maxmått r.o.m. d, = W. 2 1' =1 '.,.. 8 1,.. 0.0, 2, ,.,.,.

139 Hål diam. d, s d3 h 11 nom. I tol Ring Spår övriga data a b' max. ' min d5 vikt [kg/ 1000] d2 nom. I tol. m min. t n PN [N] PR Paa [N] g [N] PN [mm2] ** ** ** ** ** ** ** b=maxmått fr.o.m. d, =167 Ringar över 650 mm tillverkas som koncentriska flänsringar. 138

140 JACKING AB Tel: Fax: SEEGER-RS-SÄKRINGAR, för axlar SMS 1583, DIN 6799 Ospänd d, d, Tabell 16 Beteckning: RS d2. Exempel: RS 4 Nom. Anv9ndn.omr. Ring Spår övriga data 90' För axeldiam. diam. d, s a vikt [k/ g cl, nom..i tol. d., ±IT ) från I nom. dy m I N [N] pr I tol. min. d, n d, min. Id, max. [NI till ± ± ± ± ± ± ± ± ± ± ± ± ± ± g PR, [N] MONTERINGSVERKTYG för staplade spårryttare För att möjliggöra snabbaste montering av spårryttare typ RS kan storlekarna mm även levereras staplade, dvs uppträdda på stålband. Beroende på spårryttarnas tjocklek varierar antalet per band från 600 för de mindre till 300 för de större. Dessa band apteras pä ett stativ enligt vidstående bild och med ett särskilt verktyg gripas den understa spårryttaren och kan monteras. Det hela går på ett ögonblick och betyder stor tidsbesparing vid seriemontering. Begår närmare upplysningar. För de detaljer, som icke är upptagna 1 denna lista sänder vi gärna närmare uppgifter. Specialstorlekar och specialutföranden kan levereras på begäran. 139

141 SEEGER-SW-SÄKRINGAR, för axlar d, k 40 mm Tabell 23 Beteckning: SW d,. Exempel: SW 4 Axeldiaur. d ' o : o o I «I 0 o O Is h.. r... r- ro s -0.1 Ring Spår tivr. data vikt d3 [kg/ d, m IN PR max. 1000] nom. I tol. min. [N] [Ni b 'Zn En In in 02 (0 tn tn bl in N ro 10 N2 N rs,. bb bb boo in in in tn in!,2 N, NJ NN N2 10 KIN N, Ö Ö Ö ä Gt3 ö ' O NN N r s.., r s,,3 r. N) N2 N.1 N, N, Eo w co to co L2 W ÖÖ w A 41. A A N 2 W (42 C.0 cn A N) 0 ( G> 0 02 to i» ba to 02 to 10 io 'J , 0, an e 112 p rr, N, <D :N A A A A in En mm mm to (.2 Co GI W CO Sal N)!S2 4 to.rn to io o -1 -, 10 )0 9,00 Y. A A A :1" co b, N :1 0, o , A 01 w w ww w po co-,b po ulwo 41 o in in inin cnco Oto to O in tn En tn i» En En to kn O 50: Axeldiam. d, '. oms MON A AWO M op o wo Ẉ WWW W W W W0 Mr O M O N AW,4 M 10 w ro t O M c000 s -0.1 b -0.1 Ring Spår öar. data vikt ds [kg/ d, m PN PR max. 1000] nom. I tol. min. [N] [N] ,

142 141 JACKING AB Tel: Fax: Ospänd 150* SEEGER-SB-SÄKRINGAR, för hål utförande d, = mm '--5* 4 Beteckning: SB dl. Exempel: SB 7 Hål diam. d, s -0.1 i -0.1 b i min. d, Ring Spår öar. data Hål vikt [kg/ 1000] d2 ~pol. m min. Pre [N] PR [N] diam. d, s -0.1 b -0.1 Ring Spår öar. data d3 vikt [kg/ min._ 1000) d2 nom.' , , t &W WWW WWWWW ONAWN OWONIN ih eo ~ m min. PN [N] PR [N] ' '

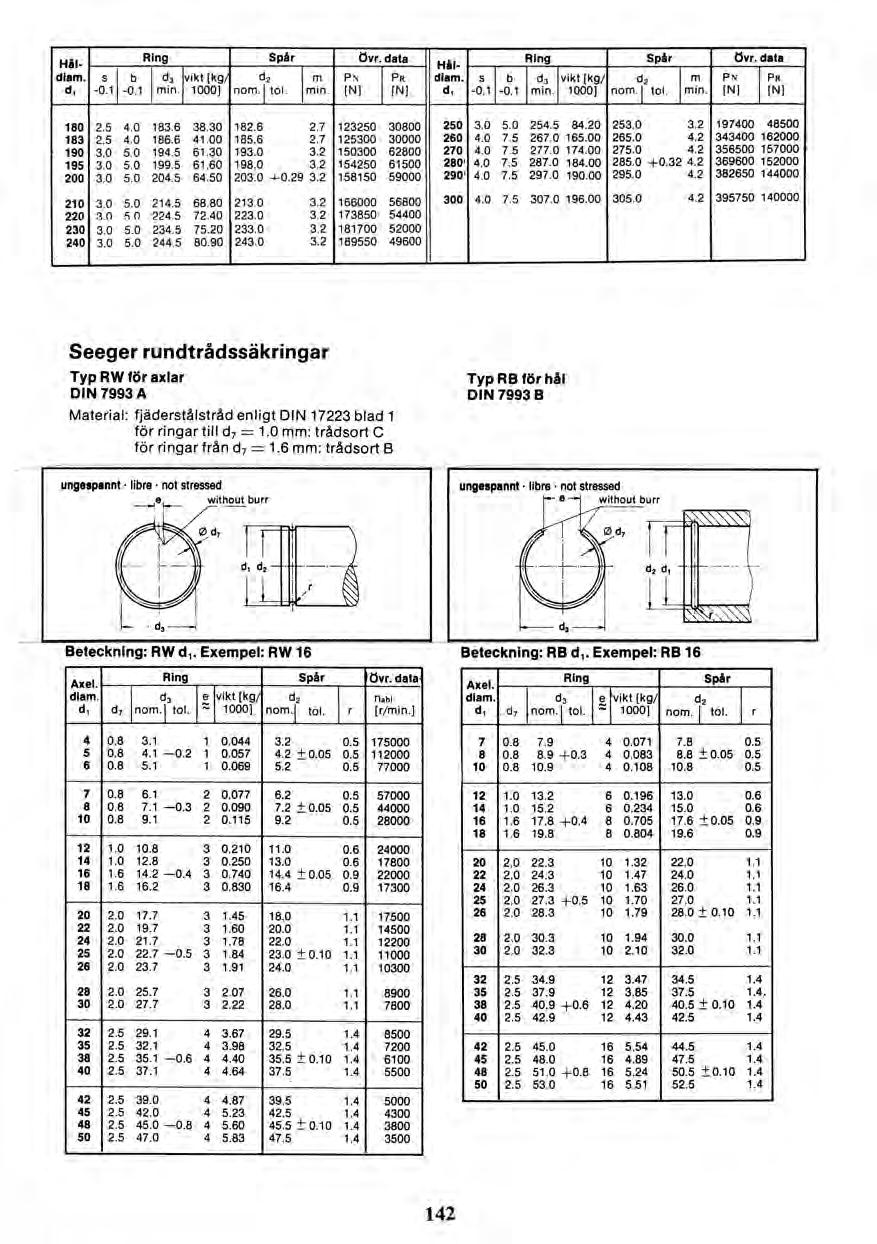

143 Hål R ng Spår der. data Hål Ring Spår övr. data diam. s b d3 vikt [kg/ d2 m PN PR diam. s b d3 vikt [kg/ d2 m PN PR d, min. 1000] nompol. min. [N] [N] d, min. 1000] nom.1 tol. min. [N] [N] , ' Seeger rundtrådssäkringar Typ RW för axlar DIN 7993 A Material: fjäderstålstråd enligt DIN blad 1 för ringar till d, = 1.0 mm: trådsort C för ringar från cl, = 1.6 mm: trådsort B ungespannt libre not stressad wahout burr Typ RB för hål DIN 7993 B ungespannt bre not stressed without burr #d d, d, Beteckning: RW d,. Exempel RW 16 Axel. diam. d, d, Ring Spår dyr. data d, e vikt [kg/ Ch flabl nom.i tol ] nom.' tal. r [r/min.] Beteckning: RB dl. Exempel: RB 16 Axel. diam. d, Ring c6 e vikt [kg/ d, nom.i tol ] Spår du nom. I tol. r ± ± ± ± ± ± ± ± ± ±

144 143 JACKING AB Tel: Fax: SEEGER DISTANSRINGAR PS - STÖDRINGAR SS Beteckning: distansringar PS d x D xs stödringar SS d xd xs Diameter d D tol. tol. D 12 d DISTANSRINGAR vikt [kg/1000] Exempel: PS 40 x 50 x 0.1 SS 40 x 50 x STÖDRINGAR 3 Diameter vikt d D 0.1 [kg/ tol. tol nom.i tol D 12 d DISTANSRINGAR vikt [kg/1000] STÖDRINGAR nom.; tol. vikt [19/ 1000] ' Utförande: Fr.o.m. 2 mm tjocklek, slipade ' Tabell 29 Måttoleranser för Seeger distans- och stödringar Nominella mått D12 Toleranser d12 över 3 t.o.m. 6 mm över 6 t.o.m. 10 mm över 10 t.o.m. 18 mm över 18 t.o.m. 30 mm över 30 t.o.m. 50 mm över 50 t.o.m. 80 mm över 80 t.o.m. 120 mm över 120 t.o.m. 180 mm över 180 t.o.m. 250 mm ,...

145 STARLOCK är radiellt slitsade låsbrickor av fjäder. stål och försedda med kraftig randförstärkning. Denna randförstärkning ökar STARLOCK:s låsförmåga femfaldigt och eliminerar både fjädring och förspänning. STARLOCK ersätter muttrar, sprintar, låsringar och andra låsdetaljer. Monteringen sker blixtsnabbt med enkla och prisbilliga specialverktyg: ett kraftigt handtag med utbytbara magnetinsatser. STARLOCK fastlåser snabbt och säkert på axlar och tappar. Ingen förbearbet. ning av något slag behöver göras. Mot belastning i montageriktningen håller STARLOCK orubbligt fast och är en. dast genom sönderbrytning möjlig att avlägsna. STARLOCK finns som standard för axeldiameter 1,6-25 mm samt lör alla tumdimensioner. För ändmontage finns STAR- LOCK med förkromad kapsel. Specialutförande levereras också: för fyrkantsrör, ovala rör, specialdimensioner, olika ytbehandlingar, med firmabeteckning o. s. v. LÅT OSS TILLSAMMANS MED STAR- LOCK LÖSA ERA MONTAGEPROBLEM! STARLOCK LÅSBRICKA UTAN KAPSEL typ-p FÖR AXELDIAMETER 1,6-25 mm Best. nr d h 11 D max. H max. S d 1 Antal P ,6 1,30-1,40 25 P ,75-1,85 35 P ,4 9,7 2,10-2, P ,70-2,80 70 P ,2 0,2 2,90-3,00 95 P ,65-3, ,3 P ,8 11,5 4,45-4, P ,65-4,75 90 P ') Kp P ,55-5, P ,35 5,90-6, ,3 0,25 P ,55-6,70 60 P ,50-7, P ,60-8, P ,5 9,10-9, ,5 2,0 0,3 P ,60-9, P ,60-10, P ,45-11, P , ,15-12, P ,45-12,60 P , 4 13,55-13,70 P ,55-14, ,2 P ,55-15, ,4 P ,55-16, P ,40-17,55 P ,3 18,40-18,55 400' P ,5 19,40-19,55 P ,40-20,55 P ,40-21, ' P ,1 3,4 0,45 22,40-22,55 P ,40-23,60 41,3 0,5 P ,40-24,60 400' Låsbrickan: ostskyddsbehandlad och lackerad på begäran förzinkad, förkopprad, förnicklad, cromaterad, galvaniserad Navkapseln: upp till 0 8 mm förkromad och polerad zinkplåt från 0 8 mm förkromad och polerad stålplåt upp till och med 013 mm kan kapseln levereras i aluminium Specialtyper off ereras D Medeltal på brottbelastning beroende på axelns art 144

146 145 JACKING AB Tel: Fax: SMÖRJNIPPLAR Beställningsnummer Typer A B C Gånga Nyckel vidd Raka Raka Vinklar g) Inslag 6 mm hål Rund 1206 Inslag 8 mm hål Rund Typ A 1026 M 6x0,75 11 Rak M 6x M 6x /4" 28-SAE-LT 8 9, /4" 28-SAE-LT /4" 28-SAE-LT W 1/4" 8 9,5 Typ B W 5/16" 11 9, M 8x1 9 9 Ib " ' M 8x1, KR 1/8" s, ` ta 1376F KR 1/8" A 4376A 9376A PTF 118" W 3/8" 11 Typ C M 10x R 1/4" L = 31 mm 1076 L= 24 mm 1086 L = 30 mm 1376F L = 30 mm Kulformade LA Raka Beställningsnummer Typer LB 45 Gånga LC 90 Raka Nyckel vidd Inslag 6 mm hål Inslag 8 mm hål Rund Rund M 6x W 1/4" W 5/16" M 8x KR 1/8" Trattformade Vinklar. t % _,. =111) lett...,....,_ Typ LA Typ LA Typ LB Typ LC Rak Rak Ogångad tapp Beställningsnummer Typer Gänga Nyckel vidd..-- LD Raka LE 45 LF Inslag 6 mm hål Inslag 8 mm hål R 1/8" R 1/4" Rund Rund Typ LD Ogångad tapp Typ LD Rak Flata Beställningsnummer Typer Gånga Nyckel vidd mar- --7 TA -ICTIL.-1: Raka Typ TA 1378 R 1/8" 15 Rak 1778 R 1/4" 16

147 ROCOL LAGERFETT Den nya SAPPHIRE-serien frän ROCOL förser industrin med ett komplett program avancerade och högkvalltativa lagerfetter för de allra flesta smörjuppgifter och driftsförhållanden. Hela SAPPHIRE-serien bygger på samma avancerade smörjteknologi som lade grunden till allround versionen SAPPHIRE 2. Kännetecknande fördelar är bättre smörjning, förlängda smörj- och serviceintervaller och dessutom bättre korrosionsskydd jämfört med konventionella produkter. SAPPHIRE-serien omfattar nu fem lagerletter: ett allroundfett, ett låg- och ett högtemperaturfett, och ett högbelastningsfett och ett vattenresistent fett. ROCOL SAPPHIRE 2 ROCOL SAPPHIRE 2 år ett allround lagerfett med hög prestanda för dagligt underhåll. Det är mycket stabilt och ger lång pålitlig smörjning även under svåra förhållanden. Passar alla typer av lager Tål hög belastning Temperatur område - 30 C C Mycket bra korrosionsskydd Blåfärgat, lätt att identifiera Utestänger smuts och damm NLGI Nr. 2 ROCOL SAPPHIRE LOW-TEMP 2 ROCOL SAPPHIRE LOW-TEMP 2 är ett fett som utvecklats för att ge bästa möjliga smörjprestanda ända ner till så låga temperaturer som -50 C. Det ger en långvarig smörjeffekt som möjliggör att maskiner och övrig utrustning kan fungera driftsäkert under rent arktiska förhållanden. Hög smörjprestanda vid låga temperaturer, ner till -50 C Mycket bra slitagereducering, antl-wear Mycket bra korrosionsskydd NLGI Nr. 2 ROCOL SAPPHIRE HIGH-LOAD 2 SAPPHIRE HIGH-LOAD 2 är ett lagerfett som ger långa smörjintervaller för lager som utsätts för mycket höga belastningar. Det har bättre prestanda än konventionella produkter och bidrar på detta sätt till en höjd produktion. Innehåller Molybdendisultid MoS2 Tål hög belastning Passar alle typer av lager Mycket bra korrosionsskydd Temperatur område -30 C C Stor vibrationstålighet NLGI Nr. 2 ROCOL AQUA 2 SAPPHRE AQUA 2 har utvecklats med hjälp av det allra senaste inom smörjmedelsteknologin och fått mycket bra vattenawisande och smörjande egenskaper även helt nedsänkt 1 vatten, ja t.o.m. I saltvatten. Mycket vattenawisande Mycket bra korrosionsskydd Temperatur område -20 C C Mycket bra slitagereducering, anti-wear NLGI Nr. 2 ROCOL SAPPHIRE HIGH-TEMP 2 ROCOL SAPPHIRE HIGH-TEMP 2 är ett syntetoljebaserat lagerfett som täcker ett stort temperaturområde. Passar alla typer av lager med arbetstemperaturer upp till +200 C Temperaturområde -40 C C Mycket bra korrosionsskydd Förlänger serviceintervallema NLGI Nr.2 146

148 JACKING AB Tel: Fax: NWPF RID ROCOLS produktprogram av RTD smörjmedel för metallbearbetning är utvecklat för effektiva brotsch, gängning - och borroperationer samt till att ge användaren den kvalitet och pålitlighet som är kännetecknande för alla ROCOL-smörjmedel. ROCOL RTD Alla smörjmedel i RTD-programmet ger samma höga effekt. Nedanstående schema anvisar den råtta RTD produkten för olika uppgifter. METALL BEARBETNING PRODUKT Moderat Svår Aluminium & Vatten operation operation kopparlegering tvätt RTD SKÄRPASTA PASTA RTD SKÄROLJA FLYTANDE RTD CLEANCUT FLYTANDE RTD SPRAY AEROSOL RTD SKÄRPASTA RTD SKÄRPASTA är en mjuk pasta med låg smältpunkt utvecklad för at förbättra de skärande egenskaperna vid de svåraste brotsch, gång- och borroperationer. RTD-skärpastans innehåll av EP additiver motverkar vidhäftning på verktyg och ämne, vilket medför kraftigt reducerad friktion med ökad livslängd som resultat. RTD SKÄRPASTAN TILLFÖRES DIREKT RA VERKTYGET ELLER RTD SKÄRPASTA KLORFRI RTD SKÄRPASTA KLORFRI är en vegabilsk skärpasta utvecklad för att passa den svenska marknaden och har alla de goda egenskaper som krävs för att effektivt kunna utföra skärande bearbetning i hårda metaller. RTD Skärpasta Klorfri kan användas fil gängning, brotschning, borming och svarvning i metaller som tax. rostfritt stål, nimonic, hardox m.m. AMNET MED PENSEL, ELLER GENOM ATT DOPPA VERKTYGET DIREKT 1 SKÄRPASTAN. RTD SKÄROLJA RTD SKÄROLJA år en mörk vätska med hög viskositet, som uteslutande består av högtrycksadditiver. Levereras i mjuk plastflaska, varvid RTD SKÄROLJA enkelt trycks ut och riktas direkt på skärstället. RTD SKÄROLJA år användbart till de svåraste brotsch, gäng-och borrnings operationer. Innehåller inte mineralolja eller siliconer. RTD SKÄROLJA KLORFRI RTD SKÄROLJA KLORFRI år utvecklad för att passa den svenska marknaden och har alla de goda egenskaper som krävs för att effektivt kunna utföra skärande bearbetning i hårda metaller. RTD Skärolja Klorfri kan användas till gängning, brotschning, borrning och svarvning. RTD SKÅROLJA TILLFÖRES DIREKT PÅ SKARSTÄLLET. RTD CLEANCUT RTD CLEANCUT är en syntetisk vattenblandbar skärolja utvecklad för metallbearbetning. Specielt utvecklad för att undvika mineralolja samt lösningsmedel. RTD CLEANCUT är behaglig och enkel att använda, och fungerar utmärkt vid bearbetning av aluminium samt kopparlegeringar. RTD CLEANCUT reducerar risken för avrinning av vätska samt träckning av materialet. Produkten år blandbar med vatten och förenlig med emulsioner. Går även utmärkt att använda vid CNC-bearbetning. RTD CLEANCUT LEVERERAS I PLASTRASKA OCH TILLFÖRES DIREKT Pik SKARSTÄLLET. 147

149 JACKING AB Tel: Fax: TUFANEGA F TITANiv,!Kf / elas. 1~4 med Indro~.~. _,,,N. iknenna mod ~er» hand~ringivern fmd v..~^- 11~v/a. kakdavalkul~ Art ,7 lit Art ,1 lit Art ,5 lit Art 1002 Väggfäste Art Art 4021 Pump Viking Art 1001 Upphängningskeelja Art 4034 Väggfäste Art 4099 Unro 40 mm Dubbelverkande antiseptisk handrengöringskräm Tufanega är en dubbelverkande handrengöringskräm med mikroplastkulor som effektivt men skonsamt tar bort även den svåraste smuts, utan att skada huden. Tufanega tar bort olja, Fett, tjära, diesel, färg, trycksvärta samt andra former av grov smuts som förekommer inom industrin. PRODUKTINFORMATION EGENSKAPER Gulröd kräm med mikroplastkulor. Produkten har en mild och behaglig doft. ANVÄNDNINGSSÄTT Handrengöringskrämen påföres torr hand och gnids in grundligt, så att all smuts lossnar. Skölj efter med rent vatten. Torka torrt. För återfettning av huden, använd gärna Debs hudkräm Mitzi eller Debba Derm efteråt. FYSIKALISKA DATA 148 Produktens ph-värde är i koncentrerad form 8,8. Lösningsmedlet har mindre än 1% aromathalt. Ingående tensider är biologiskt nedbrytbara. Förvaras frostfritt.

150 PERMABOND Konstruktionslim & låsvätskor VÄLJ RÄTT - VÄLJ PERMABOND Genom att välja PERMABOND får Du tillgång till ett av marknadens förnämsta sortiment av industrilimmer. Lim och limteknik har utvecklats enormt under de senaste åren. Kraven på rationella problemlösningar har forcerat fram nya metoder och användningsområden som aldrig förr. Den här presentationen är avsedd att i stora drag orientera om rätt limmer till olika användningsområden och hållfasthetskrav. Titta igenom materialet och se vilka nya lösningar Du kan hitta på just Dina fästproblem. Vill Du veta mera, tveka inte att kontakta oss, vi hjälper gärna till med Dina eventuella frågeställningar. VÄLJ RÄTT PERMABOND JA CKING AB 149

151 JACKING AB Tel: Fax: APPLIKATION BESKRIVNING TEKNISKA DATA Svag gänglåsning Demonterbar låsning och tätning av gängor. Gängade förband Justerskruvar Permabond A 011 Demonterbar med handverktyg. Även stora och ömtåliga detaljer kan demonteras. Vibrationssäker låsning. Godkänt för dricksvattenutrustning. Hantering minuter. Max. spaltfyllnad: 0,12 mm Skjuvhållfasthet: 5N/mm2 Vridmoment: 5 Nm. Temperaturområde: -55 C till +150 C Viskositet: (mpa.$) 500 Gängtätning Rörtätning - Flytande gängtejp. Vatten Luft. Gas Olja Ej syrgas och vattenånga. Permabond A 131 Lätt att applicera. Tätar genast mot låga tryck. Efterjustering möjlig c:a 30 min. Demonterbart med handverktyg. Godkänt för dricksvattenutrustning. Hantering minuter. Max. spaltfyllnad: 0,5 mm Skjuvhållfasthet: 6 N/mm2 Vridmoment: 8 Nm Temperaturområde: -55 C till +150 C Viskositet: (mpa.$) Flytande packning Flytande packning. Flänsar. Rör. Hus, kåpor Permabond A 136 Varken krymper, kryper eller Förlorar spänst. Tätar även mellan olika material, t.ex. stål/aluminium. Ekonomisk, ersätter stansade Packningar. Godkänt för dricksvattenutrustning. Hantering minuter. Max. spaltfyllnad: 0,5 mm Skjuvhållfasthet: 12 N/mm 2 Temperaturområde: -55 C till +150 C Viskositet:(nnPa s) Lösning och tätning Av gängor. Skruvar. Muttrar Permabond A 1042 Medelstark/vibrationssäker låsning. Förebygger korrosion. Max. spaltfyllnad: 0,25 mm Skjuvhållfasthet: 12 N/mm 2 Gänglåsning/Tätning Bultar Hydrauliska och pneumatiska kopplingar Demonterbart med handverktyg. Godkänt för dricksvattenutrustning. Hantering 5-10 minuter. Vridmoment: 10 Nm Temperaturområde: -55 C till +150 C Viskositet: (mpa.$)

152 APPLIKATION BESKRIVNING TEKNISKA DATA Gängtätning Rörtätning, flytande gängtejp. Vatten Luft Gas Olja Ej syrgas och vattenånga. Permabond A 1044 Lätt att applicera. Tätar omedelbart mot låga tryck. Efterjustering är möjlig i cirka 30 minuter. Demonterbart med handverktyg. Godkänt för dricksvattenutrustning Hantering minuter. Max. spaltfyllnad: 0,5 mm Skjuvhållfasthet: 17 N/mm 2 Vridmoment: 18 Nm. Temperaturområde: -55 C till C Viskositet: (mpa.$) Penetrerande Permanent låsning Permabond A 126 och tätning. Gängade detaljer. Limning av coaxiala förband. Portätning av gjutgods. Penetrerande. Kan appliceras efter montering. Vibrationssäker låsning. Godkänt för dricksvattenutrustning. Hantering minuter. Max. spaltfyllnad: 0,05 mm Skjuvhållfasthet: 21 N/mm 2 Vridmoment: 25 Nm Temperaturområde: -55 C till +150 C Viskositet: (mpa.$) 30 Permanent montering och låsning. Bussningar. Lager. Permabond A 1046 Stark/permanentlåsning. Ersätter presspassning. Max. spaltfyllnad: 0,25 min Skjuvhållfasthet: 25 N/mm 2 Monteringslim Bultar. Foder. Splines. Kilspår. Bättre kraftfördelning ger ökad styrka. Tål kraftiga vibrationer. Skyddar mot korrosion. Godkänt för dricksvattenutrustning Hantering 5-10 minuter. Vridmoment: 25 Nm Temperaturområde: -55 C C Viskositet: (mpa.$) 9000 Snabbt superlim Extra snabb limning av: Plast. Gummi. Metall. Permabond C 792 Mycket snabb härdning. Extra ytaktivt. Max. spaltfyllnad: 0,12 mm Viskositet: Ger en stark fog. (mpa.$) 75 Limmar även svåra gummiblandningar. Härdtid: 1-7 sekunder. 151

153 Tel: Fax: APPLIKATION BESKRIVNING TEKNISKA DATA Snabblim, tunnflytande. Permabond C 1 Max. Spaltfyllnad: 0,025 mm Penetrerande Självinträngande. Snabb härdning. Limmar metall, plast, gummi och keramik. Vattentunt. Hög hållfasthet. Limmar och fixerar även efter montering. Viskositet: (mpa.$) 2 Härdtid: 2-10 sekunder För gummimaterial. Permabond C 6 Max. Spaltfyllnad: 0,125 mm För svårlimmat gummi. Speciellt för svårlimmat Viskositet: Snabbt superlim Limmar även metall och keramik. gummi, t.ex. EPDM och naturgummi. Högre hållfasthet på vissa plaster. (mpa.$) 50 Härdtid: 2-10 sekunder Droppfritt superlim. Permabond C 2010 Max. Spaltfyllnad: 0,375 mm Plast Ren att använda, rinner ej. Viskositet: Metall. Smidig konsistens, lämplig Tixotrop, (mpa.$) Gummi. för t.ex. vertikala ytor. Droppfrltt superlim Porösa material. Snabb härdning, lätt att applicera direkt från flaskan. Härdtid: 3-15 sekunder Mångsidigt snabblim. Permabond C2 Max. Spaltfyllnad: 0,125 mm superlim Medelvisköst. Brett användningsområde. Limmar metall, plast, gummi och keramik. Ett universellt lim med snabb härdning Som ger en mycket stark fog med god spaltfyllnad. Viskositet: (mpa.$) 100 Härdtid: 5-20 sekunder Superlimoriginalet. Permabond C 910 Max. Spaltfyllnad: 0,125 mm Speciellt för metall. Medelvisköst. Kort härdtid. Ett speciallim för metall med hög hållfasthet och kort härdtid. Kan även användas till gununi, plast och keramik. Viskositet: (mpa.$) 85 Härdtid: sekunder 152

154 APPLIKATION BESKRIVNING TEKNISKA DATA Slagtåligt superlim Slag- och fläkhållfast lim för snabb limning av: Stål. Metall. Gummi. Plast. Permabond C 737 Black Magic Snabb härdning. Tål slagpåkänning. Svart färg. 1-komponent. Max. spaltfyllnad: 0,5 min Drag/skjuvhållfasthet: Stål-stål 14 N/mm 2 PVC-PVC, materialbrott. Viskositet: (mpa.$) 5000 Härdtid: sekunder. Superepoxi Snabba reparationer och limning av de flesta material. Permabond Mix & Fix epoxilim. Portionsforpackat - mindre kladd. Snabb härdning. Stark fog mellan de flesta material. Ett universalverktyg. Max. Spaltfyllnad: 1 mm Skjuvhållfasthet: 20 N/rnr& Härdtid vid 25 C: Fixering inom 5 minuter, full styrka inom 1 dygn. Metallreparation Sprickor i metall. Skador på gjutgods. Tätning av rör och tankar. Permabond Fe Rapid Snabb härdning, kort stillestånd. Enkelt att hantera. Kemikalietåligt. Max. Spaltfyllnad: 5 mm Skjuvhållfasthet: 20 N/mm' Metallreparation Reparation av ventiler, kåpor etc. Tål 120 C. Härdtid vid 23 C: Fixerat inom 10 minuter. Aktivator för Permabond A-produkter. Permabond A 905 Aktivator Freonfri Aktivator Ger snabbare härdning. Ökad spaltfyllnad. Påskyndar härdningen, möjliggör limning av passiva metaller och ickemetalliska material. Aktivator för Permabond C-produkter. Permabond CSA Aktivator Freonfri Aktivator Extra snabb härdning. Ökad spaltfyllnad. Påskyndar härdningen. Kan eliminera missfärgning. Ökar limmets spaltfyllande förmåga. Fungerar som primer på svårlimmade material. 153

155 JACKI NG AB Tel: Fax: Översättningstabell från Loctite till PERMABOND Många Loctite-produkter kan ersättas med PERMABOND Loctite Permabond Loctite Permabond Loctite Permabond 221 A C A A C A A C A A C A A C A A C A A C A A C A A A A A A A A A A F A /7452 CSA 341 F A /7649 A C A 131 Fastset Epoxy Mix & Fix 406 C A 131 Metalset FE Rapid 414 C A C A 136 Observera att detaljskillnader kan förekomma i ovanstående rekommendationstabell. För att få ett perfekt resultat vid tveksamma applikationer, bör man lämpligen göra en provlimning. 154

156 TRANSMISSIONSREMMAR CONTI Transmissionsprodukter står för alla tänkbara konstruktioner eller materialspecifikationer på högsta och modernaste nivå. Ultramoderna tillverkningsprocesser och ett fortlöpande kvalitetsförsäkringssystem borgar för en konstant hög produktionsstandard för alla CONTI transmissionsprodukter CONTI Transmissionsremmar är högkvalitetsprodukter tack vare: hög teknisk standard kvalitetskontroll som är integrerad i tillverkningsprocessen konstant produktionskvalitet högt stående produktionsutförande CONTI FO -Z Råkantskurna tandade kilremmar... när kompakt operationsstabilitet är ett krav Egenskaper optimal kraftöverföring mycket god flexibilitet okänslig inom ett brett temperaturområde mycket liten sträckning och sålunda ett minimalt underhåll hög löpexakthet lång livslängd Anwändningsexempel elektriska verktyg fläktar hushållsmaskiner konstruktionsmaskiner lantbruksmaskiner pumpar verktygsmaskiner tryckpressar gh CONTI ULTRAFLEX Smalkilremmar med omläggsväv... för säkerhet och pålitlighet samt hög kraftöverföring Egenskaper god kraftöverföringsförmåga problemfri kraftöverföring i satser finns i specialutförande för: speciellt lugn gång (LR) för gruvindustri (MONTAN ) för höga periferikrafter (VF) med djupare lagda kordlinor (36) från SPA och därutöver lång livslängd Användningsexempel verktygsmaskiner konstruktionsmaskiner lantbruksmaskiner fläktar gruvindustrin jordbruksindustri transportörer träindustri CONTI MULTI FLER Klassisk profil med omläggsväv... tillverkade för rigorösa transmissioner Egenskaper Användningsexempel pålitlig dragkapacitet lantbruksmaskiner finns i specialutförande för: kraftigare konstruktionsmaskiner speciellt lugn gång (LR) byggmaskiner för gruvindustri (MONTAN ) transportmaskiner för höga periferikrafter (VF) med djupare lagda kordlinor (36) från 13/A och därutöver lång livslängd CONTI-V MULTIRIB Ribband Egenskaper Användningsexempel kombination av en kilrem och flatrem hushållsmaskiner extremt flexibel tack vare låg remhöjd elektriska verktyg och vibrationsfri gång verktygsmaskiner jämn kraftöverföring över hela rem- förbränningsmotorer mens bredd utrymmesbesparande speciellt passande för flatremsdrifter remtransmissioner lång livslängd speciellt lämpade när spännrulle användes 155

157 JACKING AB Tel: Fax: TRANSMISSIONS- REMMAR Kilremmar 84 KP,. 9P1 cp ss.," Råkantskurna tandade kilremmar enligt DIN 7753 del 1 CONTI FO "-Z XPZ _,=L+13 L,=L,+ 51 L:=1,38 L,=1_,- 51 XPA XPB XPC Smalkilremmar med omläggsväv enligt DIN 7753 del 1 CONTI ULTRAFLEX' L,=L,,+18 L,=L,+22 L,=L+30 L,=L,+ 63 L,= I,* 82 L.= L,+113 E 2 g L,=1,77 L,= L,- 63 L,=L,- 82 L i=1,113 SPZ* _,=L +13 L,=L,+ 51 L,=1,38 L,=L a- 51 SPA _,=L.18 L,=L,+ 63 L,=1,45 L,=1, 63 SPB* L,=L,,,+22 L,= L it- 82 E 1_,=L w / _,=L, +25 L,=I_,+ 94 Z' å L,=1,69 94 SPC L,=1_,,+30 1_,=1_,+113 L,=L,.,-83 1_,-La-113 Klassiska kilremmar med omläggsväv enligt DIN 2215 CONTI MULTIFLEX 5/ L,=1_,,,+ 8 L =1_,+ 19 1_, =1_,+11 1_,,=L - 8 6/Y L =L +10 L,=L,+ 25 L.,=L i+15 Lw =La-10 8/ _,=1.+12 L e=l+ 31 1_,=1,+19 10/Z _,,=L +16 L,=L,+ 38 L=L+22 13/A _,,=L +20 L,=L + 50 Ls.,= /8 20/ _,=L, +31 L,=L + 69 L,=L + 79 L,=1_,+43 1_,=L+48 L.,=L,- 26 L,=1_,-31 22/C L,=1_,,+36 L,=L, L,=L,-36 25/ L=1_, 1-40 L.L.,+101 L,=1_,+61 1., =L,-40 32/D L= L + 51 L =L+126 L,=1_,+75 1_, =L,-51 40/E _,=1_,+75 1_,=1,+157 L,,=1,+82 L,=1_,-75 * passar också 3 V/5V drifter! "91» Z Multirib remmar Multirib remmar enligt DIN 7867 CONTI-V MULTIRIS' PH PJ PK PL PM Nominell längd Nominell längd Nominell längd Nominell längd Nominell längd

158 TRANSMISSIONSREMMAR CONTI VARIFLEX Zvariatorremmari råkantskuret utförande Egenskaper variatorrem i skuret utförande med kuggad undersida utmärkt löpexakthet stort antal dimensioner tillgängliga mycket flexibel Användningsexempel för växlingsenheter vid steglös växling exempel: lantbruksmaskiner andra mekaniska utrustningar CONTI SYNCHROBELT Kuggremmar... när krav på synkron drift är nödvändig för allmäna applikationer Egenskaper underhållsfri klarar dynamisk påfrestning liten förspänning erfordras längdstabil lämpad för användning av spännrullar på baksidan Användningsexempel kontorsmaskiner datautrustningar elekriska handverktyg mindre hushållsmaskiner inom transportteknologi transmissionsteknik för robotar CONTI SYNCHROBELT HTD Kuggremmar... när krav på synkron drift är nödvändig under höga påfrestningar Egenskaper underhållsfri optimal kraftöverföring extra skydd mot "kuggklättring" precisionstillverkat kuggutförande längdstabil mycket låg förspänning erfordras lämpad för användning av spännrullar på baksidan Användningsexempel kontorsmaskiner datautrustning tryckpressar allmän mekanisk konstruktion cellulosa och pappersindusti elektriska handverktyg CONTI SYNCHROBELT STD Kuggremmar... när krav på synkron drift är nödvändig för speciella applikationer Egenskaper underhållsfri hög kraftöverföringsförmåga hög löpexakthet längdstabil mycket låg förspänning erfordras lämpad för användning av spännrullar på baksidan Användningsexempel kontorsmaskiner tryckpressar allmän mekanisk konstruktion textilmaskiner verktygsmaskiner 157

159 JACKING AB Tel: Fax: TRANSMISSIONS- REMMAR Råkantskurna /- kuggade variatorremmar Råkantskurna kuggade variatorremmar DIN 7719/ CONTI VARIFLEX "-Z W _,=L.,+10 L =1..,+ 38 W _,= L,+ 11 L,=L,+ 44 W L,=I_ + 12 L =1_,+ 50 W L,=1_, + 16 L,=L,+ 63 W ,=L,+20 L,=L,+ 82 W _,=L +25 L -L,+100 W _,=L +32 L,=L,+126 W _,=L +41 L -L,+163 E m o Z 3 1_,=L, L,= L, L,=L,-100 L,=1, -163 L,=L, L,=1, _,=L L,=1, L=L, L,=1_, ,=1, Råkantskurna kuggade variatorremmar Standardsortiment CONTI VARIFLEX "-Z 22/ _,=L,+ 10 L,= L, / _,=L,+ 12 L,,=1_, / = L,+ 16 L,=L, / L =1.,+20 L,=L, / L.,= 25 L =L,+100 L =1_,+28 L,=L, L,=1_, L,,=1_,+47 L=1,16 å L,=1_,+62 L,= Z ,=1_,+75 L,=L, Kuggremmar Kuggremmar DIN 5296 CONTI SYNCHROBELT' MXL XL H XH XXH (0.080') (0.200") (0.375') (0.500') (0.875') (1.250') Delningslängd 1/10' Delningslängd 1/10' Delningslängd 1/10' Delningslängd 1/10' Delningslängd 1/10' Delningslängd 1/10' = fv El?» (bredd 1') (bredd V) (bredd 1') (bredd 1') (bredd 1') (bredd 1') Kuggremmar CONTI SYNCHROBELT" HTD 3M 5M 8M 14M 20M Delningslängd (mm) Delningslängd (mm) Delningslängd (mm) Delningslängd (mm) Delningslängd (mm) (bredd 1') (bredd 1') (bredd 1') (bredd 1') (bredd 1') Kuggrem mar CONTI SYNCHROBELT" STD S8M Delningslängd (mm) (bredd 10 mm) 158

160 Fästelement. Under den här rubriken samlar vi skruvar, muttrar, brickor, pinnar, kilar samt gänginsatser. Det standardiserade skruvprogrammet listar vi inte här, utan konstaterar att vi, genom egen lagerhållning, uppbackad av fullsorterade leverantörer, har tillgång till ett komplett sortiment i förekommande stålkvaliteter samt rostfria och syrafasta material. Pinnar och kilar samt gänginsatser redovisas på följande sidor. Vi har en god leveranskapacitet även av dessa detaljer, med en bred egen lagerhållning i grunden. Kontakta oss gärna och förvissa Dig om att vi kan vara en pålitlig leverantör även på detta område. JA CKING AB 159

161 FÄSTELEMENT DIN Illustration Beskrivning DIN Illustration Beskrivning 1 t I Konisk on. KP 188 gi 01E= Rektangulärt knast 7 ( 1 Cylindrisk pinne 258 i- ii G Gängad konisk pinne CP GKF 84,=-1 j Cylindrisk spårskruv a- - i 1 Rektangulärt huvud MCS 85 E L 1 Låg cylindrisk spårskruv Försänkt nit MSCS R I 0 Låsbleck 315 # Vingmutter MVM 94 Saxpinne SP Vingmutter MVM 95 - D" Träskruv, kullrigt försänkt TKFS 316 Vingskruv MVS 96 elant> Träskruv, kullrigt TICS 316 Vingskruv MVS 97 =510;313» Träskruv, försänkt TFS 404 Cl_l 1 Skruv med speciellt nyckeltag 124 II= Nit, kullrigt 417 I D Stoppskruv med spår och tapp MTSS A fin] Planbricka E 0 BRB Bultande med spår Rund bricka 431 Q Rörmutter 127 A B Fjäderbricka 432 I (0) Låsbricka FBB. A B Fjäderbricka 433 {1 (9 Rund bricka A B 137 ( g ig Fjäderring U Balksbricka 186 gn= Rektangulärt huvud 435 t, 0 l-balksbricka Denna och följande fem sidor visar större delen av det tillgängliga sortimentet skruv med tillbehör. Observera att hela sortimentet inte lagerföres. Vissa detaljer är beställningsvara, ofta med krav på minimikvantiteter. 160

162 DIN Illustration Beskrivning DIN Illustration Beskrivning Fyrkantsbricka 529,sto..1 Ingjutningsskruy 438 Stoppskruv med spår, skålad ände ) i Mutter med spår Låg sexkantmutter Mutter med spec. nyckeltag 439 C) Låg sexkantmutter : g Mutter med spec. nyckeltag 440 K D Bricka 7CM V 551 f -- j Stoppskruv med spår, plan ände MPSS OMBeeee ögleskruv Stoppsk ruv med spår, spets MSSS I Of Låsbleck 555 n...,,,,utter 463 I 0 Låsbleck 557 a.0> Fyrkantmutter M4M =3 Letterskruv, hög 558 r----1 Sexkantskruv h 0 Lettennutter, hög 561 5=3 Sexkantskruv med tapp 467 I} 0 Lettermutter, låg 561 g a Sexkantskruv med tapp 471 -il 0 Spårring, axlar SG A Fyrkantmutter, låg Spårring, hål 564 Sexkantskruv med SCH styrning gli it, 478 E11=1 Fyrkantshuvud med fläns Sexkantskruv med ll11) styrning 479 0:= Fyrkantshuvud 571 =3~.. Sexkantträskruv T6S 480 Fyrkantshuvud 1 b styrning , Lyftögla med tapp LT i Bultande 582 a G Lyftögla med hål LH 529 Ingjutningsskruv Sexkantskruv I E D_ Ingjutningsskruv 603 d l- Ulmar ' Vagnsb BFult MV 161

163 DIN Illustration Beskrivning DIN Illustration Beskrivning 604 p 3 p Försänkt skruv med knast 910 R...._,/ Sexkantplugg med fläns 605 DEET= 0 Försänkt skruv med fyrkant 607 Halvrund skruv med knast -11n=3 i.:1 Inses skruv 912 MC6S 4762 lusen stoppskruv, 913 plan ände MP6SS hi... stoppskruv, spets -1)== Försänkt skruv med låg 914 1> S6SS fyrkant Insex stoppskruv, tapp Dr H 1 3 Sexkantpasskruv }i MT6SS =E9 Sexkantpasskruv :=1) Letterskruv 917 a e Hattmutter Inses stoppskruv, 916 skålad ände MSK6SS 4028 Nit, kullrig 660 KN 920 Låg spårskruv, liten R = D -I Försänkt nit R II Il lim Låg spårskruv, stor 662 Cl =1 Nit med linshuvud R 1051 h 674 Nit med stort huvud R :1=3 Låg spårskruv, tapp 923 E _,-ti Låg spårskruv 705 (C),,) Stoppring 924 Cr> Kullrig försänkt skruv med tapp Stoppring 925 pi p Försänkt skruv med tapp 797 4==f Ankarskruv Pinnskruv med lång _.0 u--11 gänga g Insex plugg med konisk gänga 926 } D Stoppskruv med spår, uff 927 Elp Tappskruv 929 Svetsmutter TK6M 907 _ 4-4'N KW/ Sexkantskruv, delgängat Plugg med fyrkant M6S E Insex plugg med cylindrisk gänga 933 = Sexkantskruv, helgängar M6S En 0 Sexkantplugg 934 C C) Sexkantinutter M6M 162

164 DIN Illustration Beskrivning DIN Illustration Beskrivning A B Kronmutter 935 D n MHKM Takspik R ti (2) Låg seåkantmutter Rund bricka 937 A B 0 u tr:t nr, Låg kronmutter Rund bricka 938 Mr tr""1 Pinnskruv, kort 1443 A 11 I I L Cylindrisk bult 939 Pin PS nskruv 1444 C=E31=3 A Il 01=1 ci Cylindrisk bult med skalle =J Pinnskruv, lång (1=1 Cylindrisk bult med skalle CHI:= Sexkantskruv 1469 f 0 Räffelpinne 961 :1=1= Sexkantskruv 1470 (-- Råffelpinne 963 1= I Räffelpinne Försänkt spårskruv MFS r= Kullrigt försänkt spårskruv MKFS i i Råffelpinne D f J 965 Försänkt krysspår 1473 fl, Räffelpinne MFX 966 =1 Kullrigt försänkt krysspår Räffelpinne MICFX i Hel ngad stång t " I J Räffelpinne MHgåG S 976 C7= Pinnbult 1476 lje Råffelpinne med skalle 9" 980 A B -B u gg * Låg kronmutter 1477 t Försänkt räffelpinne Helmetallisk låsmuster 1480 ty- - e Spånnhylsa 982 Låsmutter, hög 1481 ~ 0 Fjädrande rörpinne FRP 985 'If i Låsmutter, låg g) Haumutter MHM ft e H attlåsmutter 1804 NYLOG ri't 0 Mutter med speciell, m nyckeltag 163

165 DIN Illustration Beskrivning DIN Illustration Beskrivning 1816 Mutter med speciell nyckeltag 6885 Kil GI=E3 R Tallriksfjäder :1=1 Kombiskruv med bricka 2509 cl=co Pinnskruv Kombiskruv med bricka 2510 (1 Ii Pinnskruv 6901 m I, 11:,:v,", -* ml 4.- Kombiplåtskruv 2510 Hylsa 6901 kram kni Kombiplåtskruv 2510 U Sexkantmutter 6902 i 0 Bricka till kombiskruv Mutter =J If 6912 Låg inses med styrning 6303 gå e Levermutter Nitstift 7341 I3 R C 0 Sexkantmutter, hög Nitstift 7341 '9 Form B 6331 g.) Sexkantrnutter med fläns 7343 E 1 C) Spännstift 6332 i Gängat stift med tapp 7349 II Bricka 6796 i 0 Spännbricka 7513 imitue Gängskärande skruv Er -7.-= Låsbricka Uttaggar 7513 Gängskärande skruv Läsbricka Intaggar 7513 E=31 Gängskärande skruv -'.`r 6797 r' 6798 Låsbricka I a Låsbricka Uttaggar 7513 = Gängskärande skruv Uttaggar 7516 CM Gängskärande skruv 6798 I 0 Läsbricka Intaggar 7516 =211 Gängskärande skruv 6798 t-. 1 1,...0 Låsbricka Uttaggar 7516 =M Gängskärande skruv 6799 i.- 1 -')) Spårryttare ill.11 ihig Sexkant plugg med fläns 164

166 DIN Illustration Beskrivning DIN Illustration Beskrivning 7964 EK---7 1) Sexkantskruv d 0 Säkringsmutter AB B P23~- ale Plåtskruv med kryss, kullrigt försänkt KFXS ill 1 I Låg insexskruv MLC 6S fl 1E 1 Passkruv 7985 p 1 Cylindrisk krysskruv MRX.._ =1 Försänkt spårskruv 7989 Rund bricka 7971 AB B goms«plåtskruv med spår, cyl. huvud CSS =3 Sexkantskruv 7972 AB B N il Im t u Plåtskruv med spår, försänkt FSS 7991 Försänkt insexskruv MF6S 7973 AB B,Lavarna att Plåtskruv med spår. kullrigt försänkt KFSS M 111% Träskruv med kryss, kullrigt försänkt 7976 AB B ~Mb Plåtskruv med sexkanthuvud ~ Träskruv med kryss, kullrigt 7977 I " Gängad konisk pinne med tapp 7997 =3%1». Träskruv med kryss, försänkt 7978 i..2:31 Konisk pinne med invändig gänga Karosseribricka BRBS Cylindrisk pinne med invändig gänga (1=ä1 1 I 7980 g Fjäderbricka t Tallriksskruv med knast C 1- B Trekantskrav 7981 AB B.mgm u, an Plåtskruv med kryss, cyl. huvud RXS Q 101, Trekantmutter 7982 AB B "" att Plåtskruv med kryss, försänkt FXS B Bygelmutter 3 JACKING AB KULLAGER MASKINDELAR Kungsringen KUNGSÖR Tel: Fax:

167 CYLINDRISKA PINNAR CP r" 1 "C, 1 I /.. 1 BESKRIVNING: Diametrar 10 mm kan vara av typ RIKOPIN eller exakt enligt SMS 2374, i vårt val. CYLINDERPINNE ANVÄNDNINGSOMRÅDEN:,---SMS 2374 typ CP Cylindriska pinnar monteras ofta med presspassning. Av avgörande betydelse är därför övergången mellan pinnens mantel och ändar. RIKOPIN utvecklades bl.a av denna anledning. De har paraboliskt rundad övergång mellan mantel och ändar och är av denna anledning mycket lämpliga för automatmontering. Inte ens då RIKOPIN monteras med presspassning i mjukare material, t.ex. aluminium,uppstår några spån. Detta beror på, att RIKOPIN genom den plastiska bearbetningen saknar grader och svarvnarvar på faserna. Genom att RIKOPIN har likformiga ändar är de oberoende av montageriktning. TEKNISKA DATA STANDARDUTFÖRANDE SPECIALUTFÖRANDE Material Maskinstål, blankt SS 1550 Rm N/min' Ytbehandling Slipad Toleranser c d 1 ±0,2 m6 js14 ±0,2 h8 js14 166

168 JACKING AB Tel: Fax: CYLINDRISKA PINNAR CP CP DIMENSIONSPROGRAM ( mått i mm) * Tolerans m6 alternativt h8. d* 1,5 2,0 2,5 3,0 4,0 5,0 6,0 8,0 10,0 12,0 16,0 k 0,1 0,1 0,2 0,2 0,3 0,3 0,4 0,4 c 0,3 0,4 0,5 0,6 0,9 1,1 1,2 1,5 I BESTÄLLNINGSEXEMPEL Cylindriska pinnar med 5 mm diameter och 50 mm längd, yp CP och tolerans h8: CP 5h8 x

169 CYLINDRISKA PINNAR CPK BESKRIVNING: CYLINDERPINNE ANVÄNDNINGSOMRÅDEN: Diametrar 10 mm kan vara av typ RIKOPIN eller exakt enligt SMS 2375, i vårt val. -SMS 2375 typ CPK Cylindriska pinnar monteras ofta med presspassning. Av avgörande betydelse är därför övergången mellan pinnens mantel och ändar. RIKOPIN utvecklades bl.a av denna anledning. De har paraboliskt rundad övergång mellan mantel och ändar och är av denna anledning mycket lämpliga för automatmontering. Inte ens då RIKOPIN monteras med presspassning i mjukare material, t.ex. aluminium, uppstår några spån. Detta beror på, att RIKOPIN genom den plastiska bearbetningen saknar grader och svarvnarvar på faserna. Genom att RIKOPIN har likformiga ändar är de oberoende av montageriktning. TEKNISKA DATA STANDARDUTFÖRANDE SPECIALUTFÖRANDE Material Rullningslagerstål, blankt. Härdat HRC Ytbehandling Slipad Toleranser c d 1 ±0,2 m6 js14 168

170 JACKING AB Tel: Fax: CYLINDRISKA PINNAR CPK CPK DIMENSIONSPROGRAM ( mått i mm) * Tolerans m6. d * 1,5 2,0 2,5 3,0 4,0 5,0 6,0 8,0 10,0 12,0 16,0 k 0,1 0,1 0,2 0,2 0,3 0,3 0,4 0,4 c 0,3 0,4 0,5 0,6 0,9 1,1 1,2 1, BESTÄLLNINGSEXEMPEL Cylindriska pinnar med 5 mm diameter och 50 mm längd, typ CPK och tolerans m6: CPK 5m6 X

171 CYLINDRISKA PINNAR CPR 15,. :,.,.,:., W k... / 1 C r -4 BESKRIVNING: CYLINDERPINNE ANVÄNDNINGSOMRÅDEN: -SMS 2374 typ CPR Cylindriska pinnar monteras ofta med presspassning. Av avgörande betydelse är därför övergången mellan pinnens mantel och ändar. RIKOPIN utvecklades bl.a av denna anledning. De har paraboliskt rundad övergång mellan mantel och ändar och är av denna anledning mycket lämpliga för automatmontering. Inte ens då RIKOPIN monteras med presspassning i mjukare material, t.ex. aluminium, uppstår några spån. Detta beror på, att RIKOPIN genom den plastiska bearbetningen saknar grader och svarvnarvar på faserna. Genom att RIKOPIN har likformiga ändar är de oberoende av montageriktning. TEKNISKA DATA STANDARDUTFÖRANDE SPECIALUTFÖRANDE Material Rostfritt stål, blankt, ohärdat SS 2331 Halvhårt eller fjäderhårt Rm Nimm2 Ytbehandling Slipad Toleranser c d 1 ±0,2 m6 js14 ±0,2 h8 js14 170

172 JACKI NG AB Tel: Fax: CYLINDRISKA PINNAR CPR CPR DIMENSIONSPROGRAM ( mått i mm) * Tolerans m6 alternativt h8. d * 1,5 2,0 2,5 3,0 4,0 5,0 6,0 8,0 10,0 12,0 16,0 k 0,1 0,1 0,2 0,2 0,3 0,3 0,4 0,4 c 0,3 0,4 0,5 0,6 0,9 1,1 1,2 1, ' BESTÄLLNINGSEXEMPEL Cylindriska pinnar med 5 mm diameter och 50 mm längd, typ CPR och tolerans h8: CPR 5h8 X

173 KONISKA PINNAR KP 0,8 If II : BESKRIVNING: Konicitet 1:50 v i 111. F f 1 1 lik Ti ål. KONISK PINNE ISMS 10 typ KP Yik r......,,...,..._ ~- New 1 NỊ \i..- fler TEKNISKA DATA STANDARDUTFÖRANDE SPECIALUTFÖRANDE Material Stål, blankt, ohärdat 9SMnPb28K SS 1914 Rm N/mm2 Rostfritt stål SS 2346 Ytbehandling Blank, inoljad Toleranser över t.o.m dl Konicitet I 1,0-20,0 h 10 ± 0,15' Kontrolleras i lilländen med kontolk. Mätlängd = d js

174 JACKING AB Tel: Fax: KONISKA PINNAR KP KP DIMENSIONSPROGRAM ( mått i mm ) cl 1,0 1,5 2,0 2,5 3,0 4,0 5,0 6,0 8, f 0,1 0,2 0,2 0,3 0,4 0,5 0,6 0,8 1,0 1,2 1,6 2,0 2, i 16 I i 20 i J BESTÄLLNINGSEXEMPEL Koniska pinnar med 5 mm diameter och 50 mm längd, typ KP: KP 5 x

175 FJÄDRANDE RÖRPINNAR BESKRIVNING: Fas i båda ändar. Hålet borras till pinnens nominella diameter. FJÄDRANDE RÖRPINNE.--.SMS 1663 typ FRP TEKNISKA DATA STANDARDUTFÖRANDE SPECIALUTFÖRANDE Material Fjäderstål, bandvalsat -XC 75 SS 1774 Härdad till HV Rostfritt stål -Z12 CN18-8 SS 2331 Ytbehandling Blank, inoljad Toleranser Över t.o.m. 1,0-1,5 2,0-3,0 3,5-5,0 6,0-16,0 dl, d2 Tol före montage +0,15/-0 +0,20/-0 +0,25/-0 +0,30/-0 Över t.o.m , , ,5 174

176 JACKING AB Tel: Fax: RÖRPINNAR TILLVERKNINGSPROGRAM Förutom nedanstående nominella diametrar kan följande erhållas: 3,5 4, lätta serien DIN 7346 BORRHÅL I D H12 i r FRP DIMENSIONSPROGRAM (mått i mm) *Avskjuvningskraft, dubbel parti kn. D 1,0 1,5 2,0 2,5 3,0 3,5 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 P 1,2 1,4 3,0 4,5 6,5 8, s 0,2 0,3 0,4 0,5 0,6 0,6 0,8 1,0 1,25 1,5 2,0 2,5 3,0 3,0 d2 0,8 1,1 1,5 1$ 2,1 2,4 2,8 3,4 3,9 5,5 6,5 7,5 8,5 10,5 b 0,6 0,9 1,2 1,5 1,8 2,3 2,4 3,0-3,6 5,0 6,0 7,0 8,0 10,0 1 dl ,2 12 1,7 14 2,3 16 2, ,3 20 3,8 22 4,4 25 5, ,4 32 8, , , ,5 16, BESTÄLLNINGSEXEMPEL Fjädrande rörpinnar med 10 mm nominell diameter och 40 mm längd, typ FRP: FRP 10 X

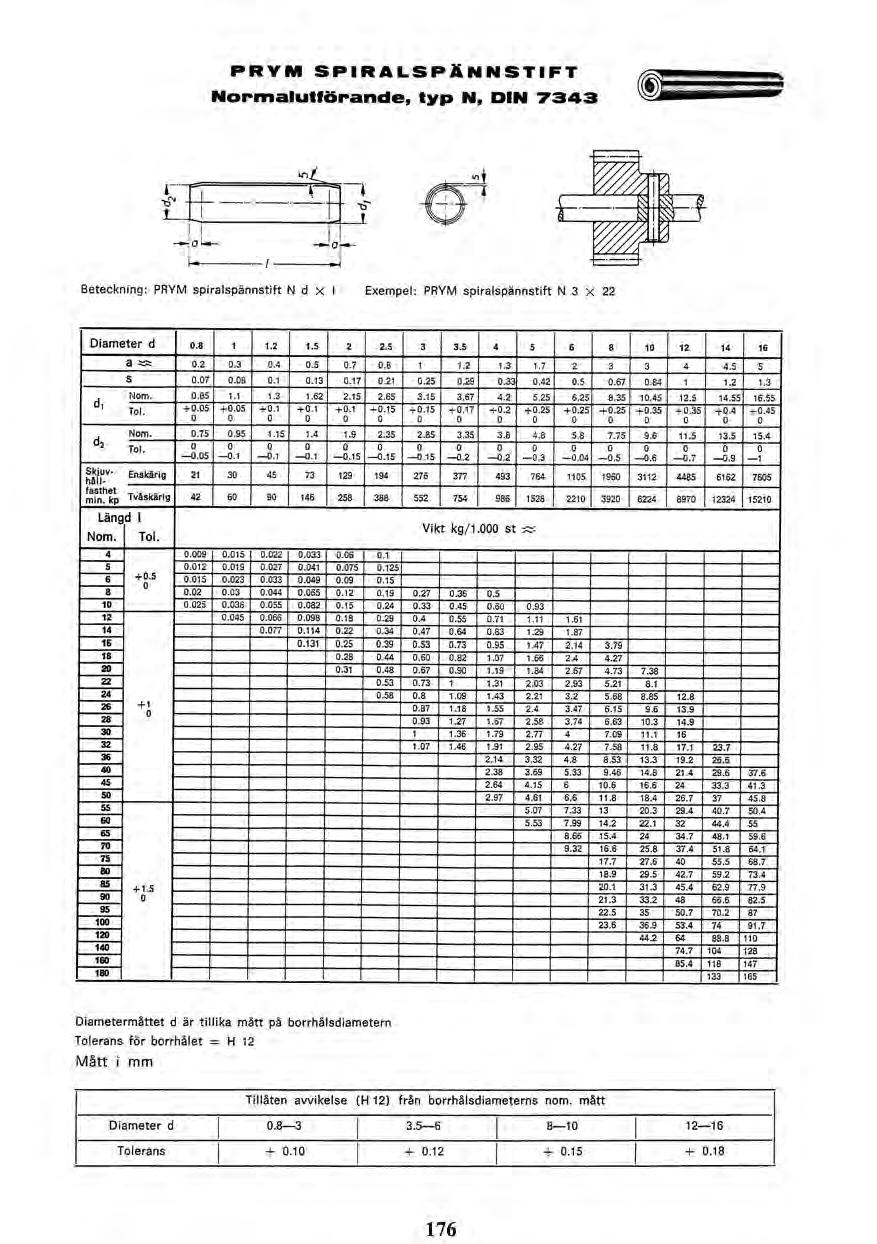

177 PRYM SPIRALSPÄNNSTIFT Normalutförande, typ N, DIN 7343 Beteckning: PRYM spiralspännstift N d X 1 Exempel: PRYM spiralspännstift N 3 X 22 Diameter d a.-... ^ S d 1 Nom Tol de - Nom Tol Skjuv hål I- Ensk9ri, fasthet min. kp Tvåskårlg Längd 1 Nom. Tol. Vikt kg/1 000 st...-: " Diametermåttet d är tillika mätt på borrhålsdiametern Tolerans för borrhålet = H 12 Mått i mm Tillåten avvikelse (H 12) frän borrhälsdiameterns nom. mått Diameter d Tolerans

178 JACKING AB Tel: Fax: PRYM SPIRALSPÄNNSTIFT När den fjädrande rörpinnen, även kallad spännstift, på sin tid infördes som konstruktionselement, innebar detta en avsevärd förenkling av många slags maskinförband. Med PRYM spiralspännstift har rörpinnens alla goda egenskaper ytterligare förbättrats genom spiralspännstiftets idealiska fjädringsförhållanden och belastbarhet. På grund av den rotationssymmetriska utformningen kan nämligen PRYM spiralspännstift belastas lika mycket i varje radiell riktning. Det är därför möjligt att slå in PRYM spiralspännstift utan att man behöver tänka på belastningsriktningen. Utöver stor statisk belastbarhet tål PRYM spiralspännstift mycket stora dynamiska påkänningar (stötar, slag, svängningar). Det sitter fast med säkert grepp även vid stora håltoleranser. Brotschning eller annat passningsarbete före monteringen är helt onödigt. Andarnas något koniska utformning ger lätt och snabb montering. Genom sin stora elasticitet sitter spiralspännstiftet fast även i ej helt runda hål. SPÄNNTRYCK Som framgår av vidstående principskiss påminner spiralspännstiftet i viss mån om en bladfjäder, vilken även består av flera skikt och därigenom får bättre fjädringsegenskaper än en massiv fjäder av samma tjocklek. Denna speciella spiralform medger mycket stor elastisk deformering av spiralspännstiftet. Spiralspännstiftet är lindat enligt Archimedes spiral i något mer än två fulla varv och har i varje varv en förspänning som är konstant och lika över hela omkretsen. Trycket mot borrhålskanterna blir därigenom jämnt fördelat varigenom spiralspännstiftets idealiska fjädrings- och belastningsegenskaper kommer till sin rätt. På grund av den rotationssymmetriska formen är spiralspännstiftets hållfasthets- och fjädringsegenskaper oberoende av den yttre lindningsöverlappningens läge i förhållande till belastningsriktningen. Detta är en fördel gentemot en rörpinne som fordrar montering med slitsen i ett visst bestämt läge. KONICITET En annan fördel är att båda ändarna har samma koniska utformning. Den vanliga rörpinnen har däremot avfasning endast i ena änden och måste därför ofta vändas, innan den slås in. Detta kräver större uppmärksamhet vid monteringen, likaså att rörpinnen måste vridas så att slitsen kommer i rätt riktning. Spiralspännstiftet har en mycket jämn övergång från de koniska ändarna till den cylindriska mittdelen. I BORRNING Hålet bör borras för stiftets nominella diameter. Hålet får ligga inom ett relativt stort toleransområde (H 12), såvida det ej rör sig om särskilt korta eller särskilt långa spiralspännstift. Som medellångt räknas ett stift vars längd är 6-7 gånger den nominella diametern. Eftersom spiralspännstiftets fixering i hålet i hög grad är beroende av stiftets längd bör hålet vid särskilt korta stift ligga vid den undre toleransgränsen och vid långa stift vid den övre toleransgränsen. PRYM SPIRALSPANNSTIFT tillverkas i två utföranden: Normalutförande, typ N och ett kraftigare specialutförande, typ S. NORMALUTFÖRANDE, typ N, DIN 7343 SPECIALUTFÖRANDE, ge~ typ S, DIN 7344

179 178 JACKI NG AB Tel: Fax: Saxpinnar av järn Galvaniserade och kromaterade Typ SP Split pins SMS Utgåva 5 Reg UDK Standarden är ett utdrag ur den internationella rekommendationen ISO/R e gr , rall h. e LIN 111 L Storlek') 1 1,2 1,6 2 2,5 3, , di 0,9 1,4 1,8 2,3 2,9 3,7 4,6 5,9 7,5 9,5 12,4 15,4 19,3 max 1 min 0,8 0,9 1,3 1,7 2,1 2,7 3,5 4,4 5,7 7,3 9,3 12,1 15,1 19 a tai 3 3 3, , , max 1,8 2 2,8 3,6 4,6 5,8 7,4 9,2 11, ,8 30,8 38,6 c min 1,6 1,7 2,4 3,2 4 5,1 6,5 8 10,3 13,1 16,6 21, ,8 max 1,6 2,5 2,5 2,5 2, ,3 6,3 6,3 6,3 e min 0,8 1,3 1,3 1,3 1, ,2 3,2 3,2 3,2 L 6 Is lo Galv.-kro Galv.-kro. 280 r Skru- d > 3,5 4,5 5, ö var') d max 4,5 5, c. Pin- d > nar d max Standard förpackningar 9 Lika med rekommenderad håldiameter i rom. ') d = diameter för skruvstam resp. pinne. Inramade dimensioner är svensk standard. Material: Stål enligt eller ur bockbarhetssynpunkt likvört. Beteckning: SP Storlek X L SMS 66 Exempel: SP 4 X 50 SMS 66 Ersätter SMS 66, utgåva 4,

180 JACKING AB Tel: Fax: Platt-kilar Platt-kilar Norm: DIN 6885 motsvarande SMS 2306 = Rund och SMS 2307 = Tvär th Material: Kilstål C 45 K enl. DIN Kilstål V 4 A Rost- och Syrafast Beteckning: Plattkil B x H L rund eller tvär t.ex.: Plattkil 3 x 3 6 rund ( B L Bredd B Höjd H Längd L Standardlängder = skuggat , 179

181 Woodruff-kilar Norm: DIN Material: Kilstål C 45 K enl. DIN Kilstål V 4 A Rost- och Syrafast. Beteckning: WK - B x L där L avrundas uppåt t.ex.: WK - 2 x Woodruff-kilar Y L Kilbeteckning B H D L WK 1,5 x 7 1,5 2,6 7 6,75 WK 2 x 7 2 2,6 7 6,75 WK 2 x ,7 10 9,66 WK 2 x ,65 WK 2,5 x 10 2,5 3,7 10 9,66 WK 3 x ,7 10 9,66 WK 3 x ,65 WK 3 x , ,72 WK 4 x ,65 WK 4 x ,72 WK 4 x , ,57 WK 5 x , ,72 WK 5 x , ,57 WK 5 x ,63 WK 5 x ,49 WK 6 x , ,57 WK 6 x ,63 WK 6 x ,49 WK 6 x ,35 WK 7 x ,49 WK 8 x ,63 WK 8 x ,35 WK 8 x ,43 WK 10 x ,35 WK 10 x ,43 WK 10 x ,08 180

182 ind an:)1 KOSTNADSSPARAREN Spiralgängade insatser av rostfritt stål * RE-COIL gänginsatser är av rostfritt stål för att exakt passa in i redan gängade hål. De ger förträffliga gängor och håller bättre än de flesta originalgängor. * Enkla verktyg gör dem snabba och lätta att använda och sparar både tid och pengar. * Idealiskt för att byta ut demolerade gängor eller för applikationer som erfordrar starka gängor redan från början eller för gängor i ett rörligt arbetsstycke, i värmekänsliga eller frätande situationer där skruvar ständigt måste bytas ut. * Kostnadsbesparande genom att man kan tillvarata skadade delar och få en bättre kvalitet och starkare gängor än från början. RE-COIL finns som: * Verktygssatser, inkl gängtapp, insatsgängor och monteringsverktyg. * Insatser fritt löpande och låsande typ Mid- Grip i tum och i mm. JACKING AB KULLAGER MASKINDELAR Kungsringen KUNGSÖR Tel: Fax:

183 JACKING AB Tel: Fax: Lätt och enkel att använda! Användning! Recoils kompenserade effekt! Fördelarna med Recoil! Borra Borra för att ta bort de skaade gängorna (om nödäntligt) Installera Gänga t. 1 Gänglapp insats. Gångarna skall passa bulten. --(å bort med-s bringartappen Problem 1 Vin kelfel Stigningsfel Lösningen J enkel och lätt att använda maximal greppstyrka reducerar gängförslitningen korrosionsbeständig starkare monteringar hög värmebeständighet från 150 till +430 prisvänlig låg vikt Recoils kompenserande effe t utbytbar mot andra fabrikat bättre än orginalgängan i de flesta applikationer Olika applikationer! Veva ned Recoil med lätt ryck i det gängade hålet. Medbringartappen mot boten av hålet Insatsen skall monteras 1/4 till 1/2 varv under ytan. Tag bart medbringartapen med ett kraftigt ryck med monteringserktyget. Medbringarappen os tändstiftsångar bryts av med en spetstång. Ingen insats - hela belastningen koncentrerad på de översta gängorna. Minimum centrumdiameter och vikt - matta-nal styrka 1 1 ffi Recoil insats på plats - belastningen Jämnt fördelad över hela Låsande insats for Långa hål ytan. permanent installation Nom Komponentreducering 182

184 Gänginsatser Verktygssatser M-grov Innehåller insatser, monteringsverktyg och gängtapp Dimension Art nr Insatser/sats M 3x0, M 3, M 4x0, M 5x0, M 6x M 7x M 8x1, M 9x1, M10x1, M11x1, M12x1, M13x1, M14> M15x M16x M18>2, M20x2, Verktygssatser UNC Innehåller insatser, monteringsverktyg och gängtapp Dimension Art nr Insatser/sats UNC 1/ UNC 5/ UNC 3/ UNC 7/ UNC 1/ UNC 9/ UNG 5/ UNC 11/ UNC 3/ UNG 7/ UNG Verktygssatser M-fin Innehåller insatser, monteringsverktyg och gängtapp Dimension Art nr Insatser/sats MF 8x MF 9x MF10x MF10x1, MF11x MF11x1, MF12x1, MF12x1, MF13x1, MF13x1, MF14x1, MF14x1, MF15x1, MF16x1, MF18x1, MF18x MF20x1, MF20x Verktygssatser UNF Innehåller insatser, monteringsverktyg och gängtapp Dimension Art nr UNF 1/ UNF 5/ UNF 3/ UNF 7/ UNF 1/ UNF 9/ UNF 5/ UNF 3/ UNF 7/ UNF Insatser/sats Ut <71 Cll C.11 C C.TI Cl 0 0 Dimension Art nr IL Sortimentiåda Metrisk Innehåller insatser, monteringsverktyg och gängtapp Insatser/sats M5 - M Tändstiftssatser Innehåller insatser, monteringsverktyg och gängtapp Dimension Art nr Insatser/sats M12x1, M14x1,25* M14x1, innehåller utdragarverktyg Reparationsverktyg för tändstiftsgängor Dimension Art nr Frp M12x1, M14x1, Utdragarverktyg Dimension Art nr Frp M2 - M M3 - M M4 - M Följande detaljer säljes var för sig för samtliga förekommande dimensioner: Insatsgängor flera längder per dimension Gängtappar Borrar 183

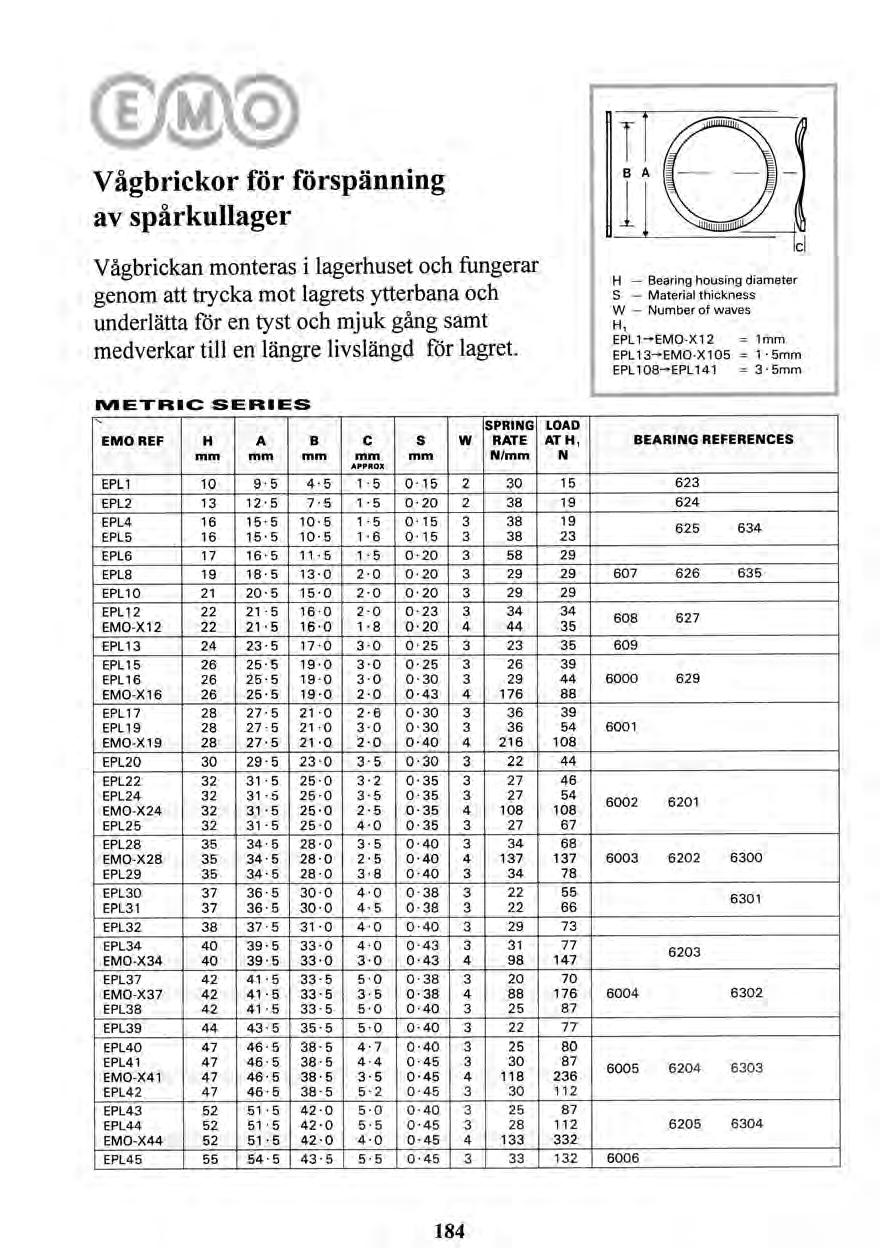

185 Vågbrickor för förspänning av spårkullager Vågbrickan monteras i lagerhuset och fungerar genom att trycka mot lagrets ytterbana och underlätta för en tyst och mjuk gång samt medverkar till en längre livslängd för lagret. H - Bearing housing diameter S - Material thickness W - Number of waves H, EPL1--EMO-X12 = 1mm EPL13-..EM0-X105 = 1.5mm EPL108-EPL141 = 3.5mm NEETRIC SERIES ERROREF H mm A mm B mm C mm APPROX S mm W SPRING RATE 111/mm LOAD AT H, N HEARING REFERENCES EPL EPL EPL EPL EPL EPL EPL EPL EMO-X EPL EPL EPL EMO-X EPL EPL EMO-X EPL EPL EPL24 EMO-X EPL EPL EMO-X EPL EPL EPL EPL EPL EMO-X EPL EMO-X EPL EPL EPL EPL41 EMO-X EPL EPL EPL EMO-X EPL

186 185 EMO REF H mm A mm B mm C mm AP.«S mm W SPRING RATE N/mm LOAD AT H, N BEARING REFERENCES EPL EPL47 EPL EMO-X EPL EPL EPL EPL EMO-X EPL EPL EPL EMO-X EPL EPL EPL EMO-X EPL EPL EPL EMO-X EPL EPL EMO-X EPL EPL EPL EPL EPL EPL EMO-X EPL EPL EPL EPL EMO-X EPL EPL EMO-X EPL EPL EMO-X EPL EMO-X EPL EMO-X EPL EMO-X EPL EPL EPL EPL EPL EPL EPL EPL EPL EPL EPL

187 SERVICE HYDRAULIK Domkrafter - Hydraulcylindrar - Hydraulpumpar En STARK länk i vår produktkedja ända sedan Hydralite: Lättmetalldomkrafter, kapacitet från 20 till I 00 ton. Hydraclaw: En 5-tons ståldomkraft med både låg- och höglyftläge. Hydramite: En kompakt domkraft, 6,5 - I 0-15 ton, för trånga utrymmen, fungerar i alla lägen, t.o.m. upp och ner. Hydrapak: En 2-stegs lättmetallpump med alternativa max.tryck, levereras komplett med tank eller monteras på valfri tank med önskad volym. Helt enkelt vettiga lösningar på dom TUNGA problemen med höga precisionskrav. 186

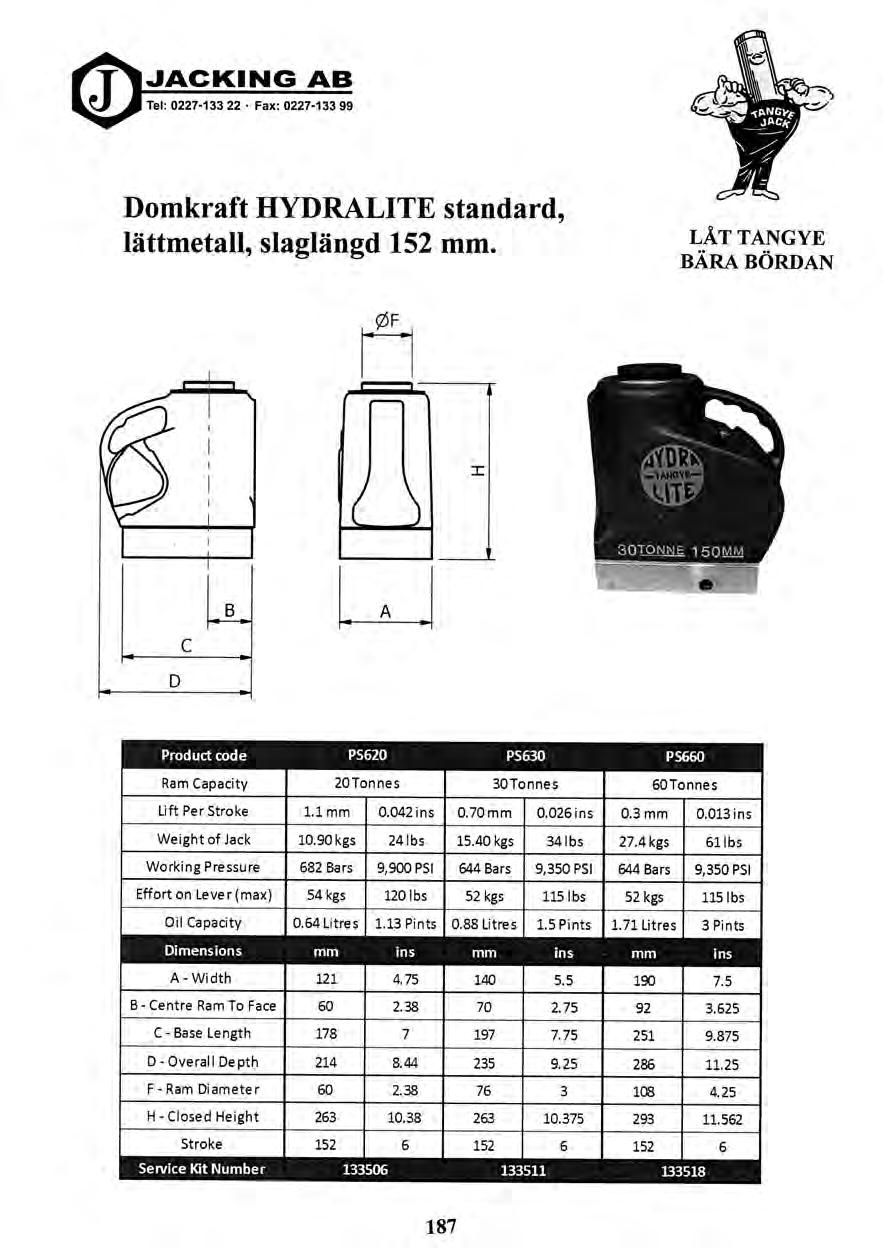

188 JAC KIN G AB Tel: Fax: Domkraft HYDRALITE standard, lättmetall, slaglängd 152 mm. LÅT TANGYE BÄRA BÖRDAN OF A D Product code PS620 P5630 P5660 Ram Capacity 20Ton nes 30 Tonnes 60Tonnes Lift Per Stroke 1.1 mm ins 0.70 mm ins 0.3 mm ins Weight of Jack kgs 24 lbs kgs 34 I bs 27.4 kgs 61 lbs Working Pressure 682 Bars 9,900 PSI 644 Bars 9,350 PSI 644 Bars 9,350 PSI Effort on Lever (max) 54 kgs 120 lbs 52kgs 115 lbs 52kgs 115 lbs Oil Capacity 0.64 Litres 1.13 Pints 0.88 Litres 1.5 Pints 1.71 Litres 3 Pints Dimensions mm ins mm ins mm ins A - Width B- Centre Ram To Face C - Base Le ngth D - Overall De pth F - Ram Diameter H - Closed Height Stroke Service Kit Number

189 TANGE Domkraft HYDRALITE med sidolyftklack, lättmetall, slaglängd 152 mm. K A D Product code P5620C PS630C PS1360C Ram Capacity 20 Ton nes 30 Tonnes 60 Tonnes Claw Capacity 8 Tonnes 12 Tonnes 24 Tonnes Lift Per Stroke 1.1 mm ins 0.70 mm ins 0.3 mm ins Weight of Jack kgs 241bs kgs 34 lbs 27.4 kgs 61 lbs Weight of Claw 3.6 kgs 8 lbs 4.90 kgs 11Ibs 15.7 kgs 34.51bs Working Pressure 682 Bars 9,900 P Bars 9,350 PSI 644 Bars 9,350 P51 Effort on Lever (max) 54 kgs 1201bs 52 kgs 115 lbs 52 kgs 115 lbs Oil Capacity 0.64 Litres 1.13 Pints 0.88 Litres 1.5 Pints 1.71 Litres 3 Pints Dimensions mm ins mm ins mm ins A - Width B - Centre Ram To Claw C - Base Length D - Overall Depth F - Ram Diameter H - Closed Height J - Base to Claw K - Cl aw Depth Stroke Service Kit Number

190 JACKING AB Tel: Fax: Domkraft HYDRALITE med mekanisk lastsäkring, lättmetall, slaglängd 152 mm. LÅT TANGYE BÄRA BÖRDAN I D Product code P56205 P5630S P56605 Ram Capacity 20 Tonnes 30 Tonnes 60 Tonnes Lift Per Stroke 1.1 mm ins 0.70mm ins 0.3 mm ins Weight of Jack kgs 24 lbs kgs 34 lbs 27.4 kgs 61 lbs Working Pressure 682 Bars 9,900 PSI 644 Bars 9,350 PSI 644 Bars 9,350 PSI Effort on Lever (max) 54 kgs 120 lbs 52kgs 115 lbs 52kgs 115 I bs 011 Capacity 0.64 Litres 1.13 Pints 0.88 Litres 1.5 Pints 1.71 Litres 3 Pints Dimensions mm ins mm ins mm ins A - Width B - Centre Ram To Face C - Base Le ngth D - Overall De pth F - Ram Diameter H - Closed Height Stroke Service Kit Number

191 z Domkraft HYDRALITE standard, hög, lättmetall, slaglängd 304 mm. OF e A C D Product code Ram Capacity P51220 P Tonnes 30 Tonnes P Tonnes Lift Per Stroke 1.1 mm ins 0.70 mm ins 0.3 mm ins Weight of Jack 16.7 kgs 37 lbs kgs 52 lbs 43.7 kgs 97 lbs Working Pressure 682 Bars 9,900 PSI 644 Bars 9,350 P Bars 9,350 P51 Effort on Lever (max) 54 kgs 120 lbs 52 kgs 115 I bs 52 kgs 115 lbs Oil Capacity 1.14 Litres 2 Pints 1.71 Litres 3 Pints 2.84 Litres 5 Pints Dimensions A - Width mm 121 ins 4.75 mm 140 ins 5.5 mm 190 ins 7.5 B - Centre Ram To Face C- Base Length D- Overall De pth F- Ram Diameter H - Closed Height Stroke Service Kit Number

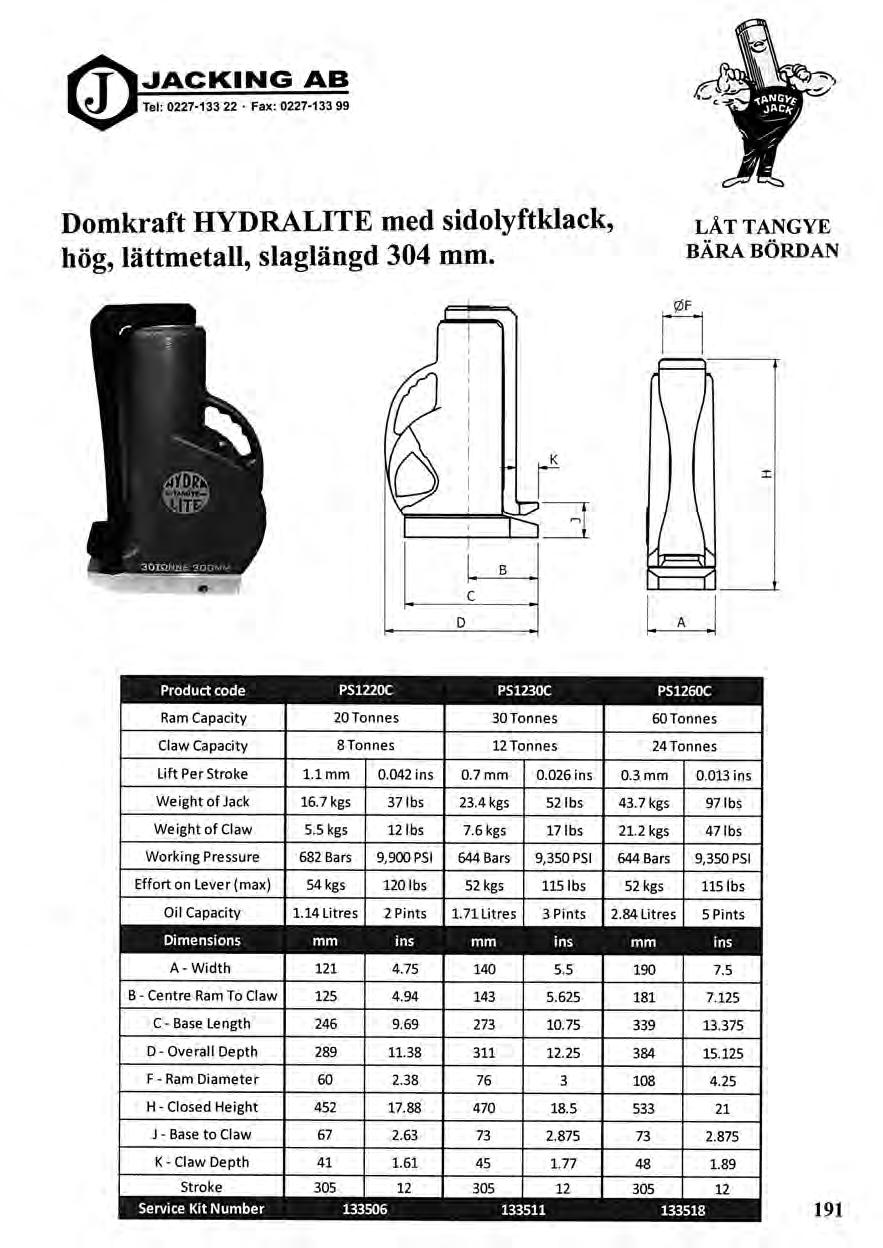

192 Tel: Fax: Domkraft HYDRALITE med sidolyftklack, hög, lättmetall, slaglängd 304 mm. LÅT TANGYE BÄRA BÖRDAN A Product code Ram Capacity PS1220C 20Tonnes PS1230C 30 Tonnes PS1260C 60 Tonnes Claw Capacity 8 Tonnes 12 Tonnes 24 Tonnes Lift Per Stroke 1.1 mm ins 0.7 mm ins 0.3 mm ins Weight of Jack 16.7 kgs 37 lbs 23.4 kgs 52 lbs 43.7 kgs 971bs Weight of Claw 5.5 kgs 12 lbs 7.6 kgs 17 lbs 21.2 kgs 47 lbs Working Pressure 682 Bars 9,900 PSI 644 Bars 9,350 PSI 644 Bars 9,350 PSI Effort on Lever (max) 54 kgs 120 lbs 52 kgs 115 lbs 52 kgs 115 lbs Oil Capacity 1.14 Litres 2 Pints 1.71 Litres 3 Pints 2.84 Litres 5 Pints Dimensions mm ins mm ins mm ins A - Width B - Centre Ram To Claw C- Base Length D - Overall Depth F - Ram Diameter H- Closed Height J - Base to Claw K - Claw Depth Stroke Service Kit Number

193 z Domkraft HYDRALITE med mekanisk lastsäkring, hög, lättmetall, slaglängd 304 mm. OF A Product code Ram Capacity PS1220S 20 Tonnes PS Tonnes PS Tonnes Lift Per Stroke 1.1 mm iris 0.70 mm ins 0.3 mm ins Weight of Jack 16.7 kgs 37 lbs kgs 52 lbs 43.7 kgs 97Ibs Working Pressure 682 Bars 9,900 PSI 644 Bars 9,350 P Bars 9,350 P51 Effort on Lever (max) 54 kgs 1201bs 52 kgs 115 lbs 52 kgs 115 lbs 011 Capacity 1.14 Litres 2 Pints 1.71 Litres 3 Pints 2.84 Litres 5 Pints Dimensions mm ins mm ins mm ins A - Width B - Centre Ram To Face C- Base Length D- Overall Depth F- Ram Diameter H - Closed Height Stroke Service Kit Number

194 Tel: Fax: Domkraft HYDRALITE standard eller med mekanisk lastsäkring, lättmetall, kapacitet 100 ton, slaglängd 152 mm. LÅT TANGYE BÄRA BÖRDAN Capacity 100 Ton ne Product code Ram Type P6100 Plain P6100S Screwed Weight 49 kgs 108 lbs 53 kgs 117 lbf Working Pressure 640 Bars 9280 ibf/in2 640 Bars 9280 Effort on Lever 778N 1751bf 778N 175 lbf Lift/Stroke High 0.1 mm ins 0.1 mm ins Lift/Stroke Low 1.1 mm ins 1.1 mm ins Oil Capacity Dimensions Stroke 2.23 Litres mm P nts ins Litres mm Pi nts ins 6 Width De pth Cl osed Height Centre Ram To Face e Diameter Service Kit Number L

195 TANGYE Domkraft HYDRACLAW, 5 tons topp- eller låglyftande, stål, slaglängd 178 mm, fungerar både stående och liggande. Product Code Capacity 9501W 5 Tonnes Lever Weight Jack Weight (inc oil) Lift Per Stroke Max Handle Effort 3.63 kgs 18 kgs 5.5mm 45 kgf 8 lbs 40 lbs 0.21 ins 99 I bsf Service Kit Number UJ 57 C 0 _L 38 LO C \J

196 JACKING AB Tel: Fax: Domkraft HYDRAMITE, kompakt, lättmetall, kapacitet 6, ton, fungerar oberoende av läge, även upp och ner. LÅT TANGYE BÄRA BÖRDAN i i i i kj Product Code 8104H Capacity 6.5 tonne 10 tonne 15 tonne Lever Weight 1.7 kg 3.71bs 1.7kg 3.71bs 1.7 kg 3.71bs lack We ight Dimensions 3.6 kg mm 8 lbs ins 6.3kg mm 13.9 lbs ins 10.0 kg mm 22 lbs ins A- Base Width B - Base Depth C- Closed Height D - Stroke E - Max Depth a F- Centre Ram to Face Ram Diameter Service Kit Number

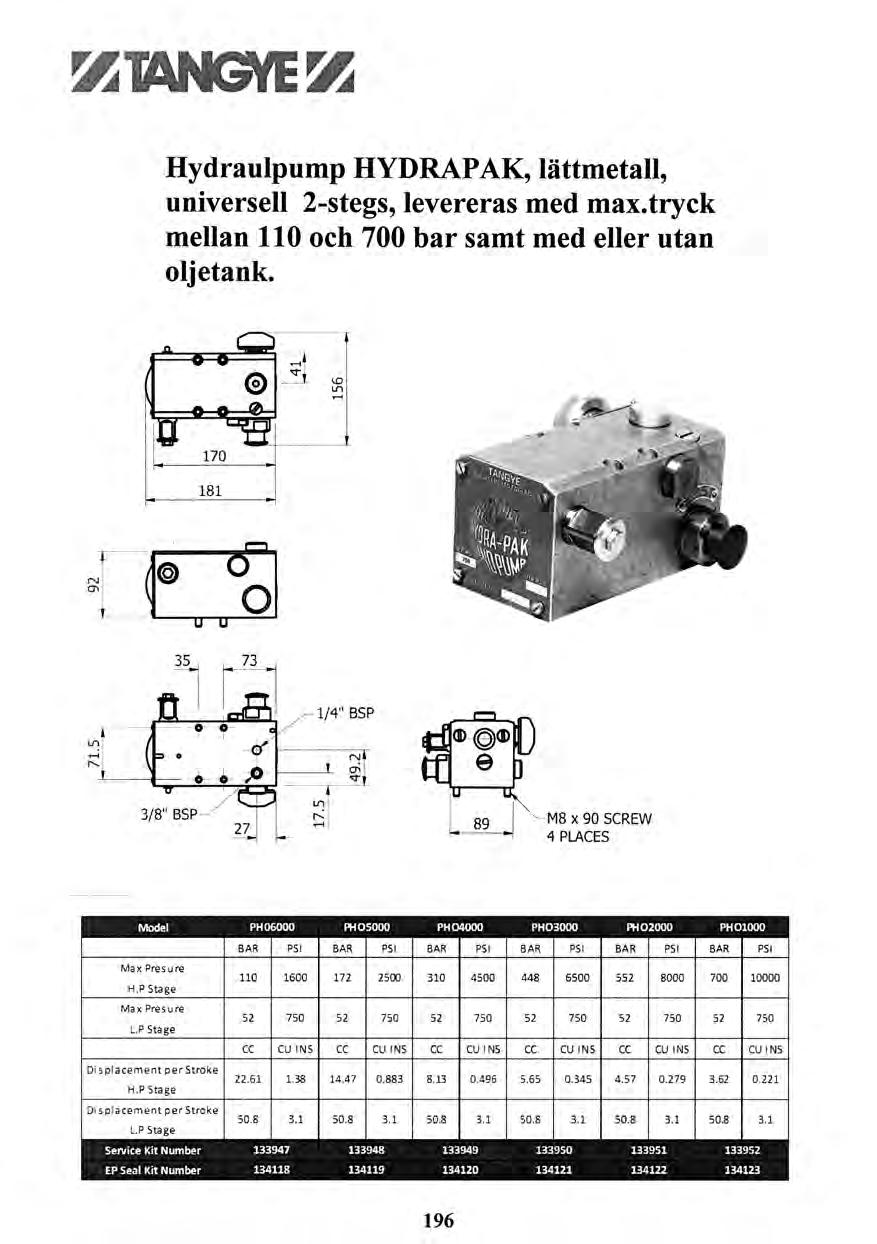

197 ZTANGE VAP Hydraulpump HYDRAPAK, lättmetall, universell 2-stegs, levereras med max.tryck mellan 110 och 700 bar samt med eller utan olj etank. U U Ln Ni 1/4" BSP 3/8" BSP---/ 27 `--M8 x 90 SCREW 4 PLACES Model Max Presure H.P Stage Max Presure LP Stage Displacement perstroke H.P Stage Di spla cement per Stroke LP Stage Service Kit Number EP Seai Kit Number PH06000 PH05000 PH04000 BAR PSI BAR PSI BAR P51 PH03000 PH02000 PH01000 BAR P51 BAR P51 BAR P CC CU INS CC CU INS CC CU INS CC CU INS CC CU INS CC CU INS

198 JACKING AB Tel: Fax: Hydraulpumpen HYDRAPAK levereras som standard utan tank, men kan kompletteras med en standardtank med 5 eller 9 liters kapacitet. Alternativt kan den utrustas med valfri tank efter eget behov. LÅT TANGYE BÄRA BÖRDAN M8 X 75 BOLTS LI c Model HPK4 HPK5 Ca pacity 5 Litre 9 Litre Dimensions mm ins mm ins A - Centres B - Centres C- Width D- Depth E- Height

199 JACKING AB Tel: Fax: TABELLER Spårmått-tabell o-ringar. Dynamisk tätning Spårmått Statisk tätning Bredd Flänstätn. övr. statiska 0-ring Djup F --0,00 tvär- Radie snitt Linjär E Rote- Spår- Spår- Spår- Spår- + 0,00 rörelse rande djup bredd djup bredd -0,05 F F E F E F R + 0,10 + 0,10 + 0,00 ± 0,10 + 0,00 ± 0,10-0,00-0,00-0,05-0,05 1,0 to ,81 1,57 1,20 0,68 1,57 0,73 1,30 1,2 1,00 1,80 1,40 0,82 1,80 0,88 1,60 1,25 to 1,27 1,04 1,85 1,45 0,85 1,85 0,92 1,70 0,2 1,10 1,90 1,50 0,88 1,90 0,95 1,80 1,42 1,16 2,08 1,60 0,96 2,08 1,03 2,00 1,50 to 1,52 1,24 2,16 1,70 1,02 2,16 1,10 2,20 1,3 1,60 to 1,63 1,30 2,20 2,10 1,10 2,20 1,15 2,20 1,78 1,45 2,40 2,30 1,20 2,40 1,30 2,30 1,83 1,50 2,45 2,35 1,20 2,45 1,30 2,40 1,98 to 2,0 1,60 2,70 2,50 1,50 2,70 1,55 2,40 2,08 1,70 2,75 2,50 1,60 2,75 1,65 2,50 2,21 1,80 3,00 2,55 1,70 3,00 1,75 2,70 0,5 2,4 2,10 3,25 2,70 1,90 3,25 2,00 2,90 2,46 2,15 3,30 2,75 1,95 3,30 2,00 3,00 2,50 2,20 3,40 2,80 2,00 3,40 2,05 3,10 2,52 2,30 3,60 2,90 2,10 3,60 2,20 3,20 2,75 2,45 3,70 3,10 2,20 3,70 2,30 3,40 2,95 to 3,0 2,65 4,05 3,35 2,40 4,05 2,50 3,70 3,15 2,85 4,25 3,50 2,50 4,25 2,60 3,90 3,5 to 3,53. 3,10 4,80 3,90 2,80 4,80 2,90 4,30 4,0 3,55 5,50 4,35 3,30 5,50 3,50 4,60 4,5 4,00 6,20 4,90 3,70 6,20 3,90 5,20 5,0 4,40 6,80 5,50 4,10 6,80 4,30 5,70 1,0 4,80 7,20 5,80 4,40 7,20 4,60 6,10 5,33 5,5 4,95 7,50 6,30 4,55 7,50 4,70 6,30 5,7 5,15 7,80 6,35 4,70 7,80 4,80 6,50 6,00 5,40 8,20 6,70 4,95 8,20 5,20 6,90 6,3 to 6,35 5,55 8,60 7,00 5,20 8,60 5,30 7,10 7,o 6,10 9,50 7,80 5,80 9,50 5,90 8,00 8,0 7,20 10,80 8,90 6,70 10,80 6,80 9,30 8,4 7,55 11,40 9,40 7,00 11,40 7,20 9,60 1,5 10,0 9,00 13,70 11,20 8,30 13,70 8,50 11,40 12,0 10,40 16,40 13,40 10,00 16,40 10,20 13,70 198

200 BESTÄNDIGHETSTABELL TÄTNINGSMATERIAL. Tabellen på de följande sidorna visar beständigheten hos nå gr a av de vanligaste syntetgummimaterialen i förhållande till olika medier. Tabellen är tänkt som handledning vid val av tätningsmaterial. Tänk på att resultatet kan variera, t.ex. beroende på den exakta sammansättningen av tätningsmaterialet och ev. okända tillsatser i mediet. Vid känsliga installationer är det lämpligt att först testa det tilltänkta materialet i det aktuella mediet. Följande material behandlas i tabellen: Material Temperaturområde C N E V S P Nitrilgummi (NBR) Etenpropengummi (EPDM) Vitan (Fluorgummi, FPM) Silikon (Kiselgummi, MVQ) Polyuretan, (Uretangummi, AU) Beständighetsbeteckningar i tabellen: A B C D Mycket god beständighet. God beständighet. Mindre god beständighet. Dålig beständighet. Oacceptabel eller ej fastställd beständighet. Förutom de ovan behandlade materialen förekommer andra, vilka vi valt att inte behandla, eftersom dessa normalt inte förekommer som färdiga tätningar utan måste tillverkas. Nedan följer en förteckning över dessa, fråga oss gärna till råds vid tveksamhet. Material Temperaturområde C * Neopren (Kloroprengummi, CR) Styrengummi (SBR) Polyakrylat (ACM) Butylgummi (IIR) Naturgummi (NR) Kalrez (PFPM) Hypalongummi (CSM) Fluorsilikongummi (FMVQ) Polysulfid (PS) Teflon (Polytetrafluoretylen, PTFE) -45-+I II * Betr. Kalrez finns det ett sortiment tätningar, främst o- ringar i detta material. Kalrez förekommer dessutom i flera varianter, fråga oss till råds. 199

201 JACKING AB Tel: Fax: BESTÄNDIGHETSTABELL TÄTNINGSMA TERIAL. MEDIUM MATERIAL MEDIUM MATERIAL N E V s p N E V s p ACETALDEHYD D B D D D BENSENSULFONSYRA D D A D D ACETAMID A A C B D BENSIN UNDER 122 A D A B B ACETOFENON D A D D BENSIN ÖVER 122 C D B D D ACETON D A D C D BENSIN A A A A ACETYLEN A A A A A BENSOL C C C C ACETYLKLORID D D A C D BENSYLALKOHOL D A A B D ADIPINSYRA, VATTNIG A A A B A BENSYLBENSOAT D B A AKRYLNITRIL D D D C D BENSYLKLORID D D B D D ALKAZIDLUT B B B BENZOESYRA D D A D D ALUMINIUMACETAT B A D D D BETSOCKERLIKÖR A A A A ALUMINIUMFLUORID B A A B C BLEKKALK A A A A ALUMINIUMFOSFAT A A A A BLEKLÖSNINGAR A A B ALUMINIUMKLORID B A A B C BLYACETAT B A ALUMINIUMNITRAT A A A B C BLYNITRAT A A A ALUMINIUMSULFAT B A A A C BLYSULFAMAT B A A A AMMONIAK, VATTENFRI A A C BOMULLSFRÖOLJA A A A A A AMMONIAK, VATTNIG B A C C D BORAX A A A B B AMMON IAKGAS, KALL B A C B D BORDEAUXVÄTSKA B A A B D AMMON IAKGAS, VARM C B C C D BORSYRA A A A A B AMMONIUMFOSF.VATTNIG A A A A D BROM, VATTENFRI D C B C D AMMONIUMHYDROXID D A B B D BROMBENSEN D D A D D AMMONIUMKARBONAT B A B B D BROMS VÄTSKA C A B A AMMONIUMKLORID A A A A C BROMTRIFLUORID D D D D D AMMONIUMNITRAT B A A B C BROMVATTEN D D A D D AMMONIUMPERSULFAT D A D BROMVÄTESYRA D A A C D AMMONIUMSULFAT A A A B C BRÄNNOLJA A D A B B AMYLACETAT D B D D D BUTADIEN C D B A C AMYLALKOHOL B B B C D BUTAN B D B C B AMYLBORAT A D A BUTYLACETAT D B D D D AMYLKLORNAFTALIN D D A BUTYLACETYLRICIN- OLEAT B A A D AMYLNAFTALIN D D A D ANILIN D C A C D BUTYLAKRYLAT D D D B ANILINFÄRGER D B B C D BUTYLALDEHYD D B D D D ANILINHYDROKLORID B B A B D BUTYLALKOHOL A B A B D ANIMALA FETTER A B A A A BUTYLAMIN C D D B D BUTYLBENSOAT A A ARGON C A A B A ARSENIKS YRA A A A A C BUTYLEN B D A D D ARSENIKTRIKLORID A BUTYLGLYKOL A A A A A ASFALT B D A D B BUTYLKARBINOL A A A ASTM OLJA NR. 1 A D A B A BUTYLOLEAT D B A BUTYLSTEARAT B D A ASTM OLJA NR. 2 A D A B A ASTM OLJA NR. 3 B D A C B CARBITOL B B B B D ATF-OLJA A D A D B CELLOSOLVEACETAT D B D D D AUT.VÄXELLÄDSOLJA A D A D B CELLULOSALACK D BARIUMHYDROXID A A A A D CETYLALKOHOL A A A CITRON SYRA B A A A A BARIUMKLORID A A A A A BARIUMSULFAT A A A A A CYANVÄTE SYRA B A A B BARIUMS ULF ID A A A A A CYKLOHEXAN B D A C A BENSALDEHYD D B D D D CYKLOHEXANOL B D B D BENSEN D D C D D CYKLOHEXANON D C D D D 200

202 BESTÄNDIGHETST ABELL TÄTNINGSMA TERIAL. MEDIUM MATERIAL MEDIUM MATERIAL N E V s p N E V s p DEKALIN D D A D ETYLBENSOL C C C C ETYLCELLULOSA A B D B B DETERGENTLÖSNING A A A A ETYLEN B B DIACETON D A D D D ETYLENDIAMIN B A D C D DIACETONALKOHOL C A D B B DIBENSYLETER D B C D B ETYLENDIKLORID D D C D D DIBENSYLSEBASAT D B B C B ETYLENGLYKOL A A A A B ETYLENKLORHYDRIN D B B C D DIBUTYLAMIN D D D C D ETYLENKLORID D D C D D DIBUTYLETER D C D D B.ETYLENOXID C C D D D DIBUTYLFTALAT D B B DIBUTYLSEBASAT D B B B D ETYLENTRIKLORID D C A D D DICYKLOHEXYLAMIN C D D D D ETYLETER C C D D B ETYLFORMIAT D B A DIETYLSEBASAT D B B B D ETYLGLYKOL A A A A B DIESELOLJA A D A D A ETYLKLORBENSEN C D A B C DIETYLAMIN B B D B C DIETYLBENSEN B B B ETYLKLORID C D B D D DIETYLENGLYKOL A A A B D ETYLKLORKARBONAT D D A D D ETYLKLOROFORMAT D D A D D DIETYLETER D D D D A ETYLMERKAPTAN D C D C DIETYLFTALAT C B A B ETYLOXALAT D D A D A DIFENYL D D A D D DIFENYLOXIDER D D B C D ETYLSILIKAT A A A DIISOBUTYLEN B D A D D FENOL D D B C D FENYLBENSEN D D B D D DIISOPROPYLBENSEN D D A FENYLETYLETER D D D D D DIISOPROPYLKETON D A D D D FENYLHYDRAZIN C C B C DIKLORBENSEN D D B D D DIKLORISOPRPYLETER D C C D B FETTSYROR B D A DIKVÄVETETROXID D C D D FISKOLJA A A A FLUOR, FLYTANDE C B DIMETYLAMIN D FLUORBENSEN D D B D DIMETYLANILIN D B B FLUORBORSYRA A A DIMETYLFORMAMID D B D B D DIMETYLFTALAT D B B FLUORERADE ETRAR A DINITROTOLUEN D D D D D FLUORKISELSYRA A FLUORKOLOLJOR A DIOKTYLFTALAT D C B C D FLUORVÄTESYRA, DIOKTYLSEBASAT D B B C B VATTENFRI B DIOXALAN D C D D D FLUORVÄTESYRA, KALL B A DIOXAN D C D D D DIPENTEN B D A B D FLUORVÄTESYRA, VARM B FLUSSYRA, VATTNIG C C DIPROPYLENGLYKOL A A B FORMALDEHYD A A A D DI SVAVELSYRA B FORMALIN A A B EPIKLORHYDRIN D B D D D FORON D A D D D ETAN A D A C A ETANOLAMIN B A D C D FOSFORSYRA 20% B A A B A FOSFORSYRA 45 % D B A B A ETYLACETAT D C D D D FOSFORTRIKLORID D A A ETYLACETATÄTTIKA D B D D FOTOGEN B B C ETYLAKRYLAT D C D C D FRAMKALLNINGSVÄTSK. A B A A ETYLALKOHOL B A B B B ETYLBENSEN D D B D D FREON 11 B C B C ETYLBENSOAT D D A D D FREON 112 B A B D FREON 113 B D B D A 201

203 BESTÄNDIGHETST ABELL TÄTNINGSMA TERJAL. MEDIUM MATERIAL MEDIUM MATERIAL N E V s p N E V s p FREON 114 B2 B D B D HYPOKLORITSYRA D B A FREON 114 B B B D A ISOBUTYLALKOHOL B A A B C ISOOKTAN A D A D B FREON 115 B A B D ISOPROPYLACETAT D B D D D FREON 12 B C B C A FREON 13 Bl A A A D ISOPROPYLALKOHOL B A A A D FREON 13 B A B D ISOPROPYLETER C C D D D FREON 142 B A A D ISOPROPYLKLORID D D B D D JODOFORM A FREON 152 A A A D JODPENTAFLUORID D D D D D FREON 21 D D D D FREON 218 A A A JORDNÖTSOLJA A C A A B FREON 22 D A D D D JÄRNKLORID A A A A FREON 31 D A D D JÄRNNITRAT A A A A JÄRN SULFAT A A A A FREON 32 B A D KALCINERAD SODA A A A A FREON 502 B A B FREON BF B D A D KALCIUMBISULFAT A A A A FREON C 316 A A KALCIUMHYDROXID A A A A C FREON C 318 A A A D KALCIUMHYPOKLORIT B A A B D KALCIUMKLORID A A A A B FREON MF B D B D C KALCIUMNITRAT A A A B A FREON TA A A C A A KALCIUMSULFID A A A A A FREON TC A B A D A FREON TF A D B D A KALILUT, KONC. A A A FREON TMC B B A C B KALIUMACETAT A A B D D KALIUMBIKARBONAT A A A A A FREON T-P 35 A A A A A KALIUMCYANID A A A A A FREON T-WD602 B B A D A KALIUMHYDROXID B A B C B FUMARSYRA A A B FURAN D C D B KALIUMKLORID A A A A A FURFURAL D B D D D KALIUMKOPPARCYANID A A A A A KALIUMNITRAT A A A A A FÄRG FÖRTUNNING D D D D D KALIUMSULFAT A A A A A FÖRKROMNINGSBAD A B KALKMJÖLK C D A GALLSYRA B B A D GELATIN A A A A D KALKSVAVEL D A A A GENGAS A D A B A KAPRINSYRA A D A B B KARBAMID C B A A GLAUBERSALT D B A KARBINOL B B B B GLUKOS A A A A B KARBOLSYRA D D B D GLYCERIN A A B A A GLYCERINTRIACETAT B A D D D KEMTVÄTTVÄTSKOR D C A B GLYKOL, ETYL- A A A A B KEROSIN B D A D B KLOAKVATTEN A B A A D GLYKOLER B B B B D KLOR, FUKTIG C A B HELIUM A A A A A KLOR, TORR D B A A HEXAHYDROBENSOL B A D HEXALIN A KLO RACE TON D A D D D HEXAN A D A A B KLORBENSEN D D B D D KLORBROMMETAN D B B D D HEXYLALKOHOL A C A B D KLORBUTADIEN D D A D D HOUGHTO-SAFE 620 A A B B D KLORDIOXID C A B HOUGHTO-SAFE 1010 D A A C HYDRAULOLJA A D A A A KLORDODEKAN D D A D D HYDRAZIN B B B B D KLORERADE FENOLER C C A B KLORERAT NAFTALEN D D B D D HYDROKINON C D B KLORNAFTALIN D D B D D 202

204 BESTÄNDIGHETST ABELL TÄ TNINGSMATERIAL. MEDIUM MATERIAL MEDIUM MATERIAL N E V s p N E V s p KLORNITROETAN C MESITYLOXID, KETON D B D D D METAN A C A C A KLOROFORM D D B D D METYLACETAT D B D D D KLOROTEN D B D KLORSULFONSYRA D D C D D METYLAKRYLAT D D D D D KLORTOLUEN D D A D D METYLAKRYLSYRA D B C D D KLORTRIFLUORID D D D D D METYLALKOHOL, METANOL C A D A D KLORÄTTIKSYRA B METYLBROMID D D A D D KOBOLTKLORID A A A B A METYLBUTYLKETON D A D D D KOKOS FETT A A A KOKOSNÖTOLJA A D A B A METYLCYKLOPENTAN D D A D D KOLDIOXID A A A A A METYLENKLORID D D C D D METYLETYLKETON, MEK D B D D D KOLDISULFID D D A METYLFENYLETER C C A A A KOLOXID B B A B B METYLFORMIAT D B B KOLSYRA A A A A A KOLTETRAKLORID C A A C METYLFTALAT B B KOPPARACETAT B A D D D METYLGLYKOL B D METYLISOBUTYLKETON D C D D D KOPPARCYANID A A A A A METYLKLORID D C A D D KOPPARKLORID A A A A A METYLMETAKRYLAT D C D D D KOPPARSULFAT A A A A A KREOSOL D D A D D METYLOLEAT D B A KREOSOTOLJA B D A A B METYLSALICYLAT D B MINERALOLJA A D A B A KRESYLSYRA D D A D MJÖLK A A A A A KROMBAD A B MJÖLKSYRA A A A A KROMSYRA D C A C D KUMEN D D A D D MONOETANOLAMIN C A D B D KUNGS VATTEN C B C MONOKLORBENSEN D D B D D MONOMETYLANILIN D B D KVICKSILVER A A A A MONOMETYLETER A A KVICKSILVERKLORID A A A MYRISTYLALKOHOL A A A KVÄVE (KVÄVGAS) A A A A A LACK (FÄRGER) D D D D D MYRSYRA B A C C D LAURYLALKOHOL B B A NAFTA B D A C B NAFTALEN D D A A B LAVENDELOLJA D B A D D NAFTENSYRA B D A A LIM A A A A A NATRIUMACETAT B A D D C LINOLJA A C A C A LINOLJESYRA B D B B NATRIUMBIKARBONAT B A A B C LUFT, KOMPRIMERAD A A A A A NATRIUMBISULFIT A A A A NATRIUMBORAT A A A A LUT B A B A B NATRIUMCYANID B A A B LYSGAS D D A B D NATRIUMFOSFAT A A A A A LYSOL LÄTTBENSIN B A C NATRIUMHYDROXID B A B B B MAGNESIUMHYDROXID A A A A A NATRIUMHYPOKLORIT D A A B D NATRIUMKLORID A A A A A MAGNES IUMKLORID B A A A C NATRIUMMETAFOSFAT A A A MAGNESIUMSULFAT B A A A A NATRIUMNITRAT A A A A A MAJSOLJA A A A B A MALEINSYRA A A A A A NATRIUMPERBORAT B A A B MALEINSYREANHYDRID D D B NATRIUMPEROXID B A A D D NATRIUMSILIKAT A A A A MALONSYRA A D A A NATRIUMSULFAT A A A A A MASUGNSGAS A B NATRIUMTIOSULFAT C A A B A 203

205 BESTÄNDIGHETSTABELL TÄTNINGSMA TERIAL. MEDIUM MATERIAL MEDIUM MATERIAL N E V s p N E V s p NATRONLUT A A A SALPETERSYRA, NATURGAS A D A C B RÖD RYKANDE D D C D D N-HEXALDEHYD D A B NICKELACETAT B A D D D SALPETERSYRA, KONC. D D A D D NICKELKLORID A A A A A SALPETERSYRA, UTSP. D B A B C SALTLAKE A A NICKELSULFAT A A A A A SALTSYRA 37% KALL B A A B NITROBENSEN D D C D D SALTSYRA 37% VARM C A B D D NITROBENSIN C A A NITROBENSOL C B SALTVATTEN A A A A NITROETAN D B D D D SENAPSGAS A SILIKATESTRAR B D A D A NITROMETAN D B D D D SILIKON FETTER A A A A A N-OKTAN B D A D D SILIKONOLJOR A A A D A OKTADEKAN A D A D A OKTYLALKOHOL B A A B D SILVERNITRAT, LAPIS B A A A A OLEINSYRA C D B D B SKYDROL 500 D A D C D SKYDROL 7000 D A B C D OLEUM D D A D D SKÄROLJA B C A OLEYLALKOHOL A A A D D SMÖR A A A A A OLIVOLJA A D A B A OXALSYRA A A A A SMÖRJOLJOR A D A A B OZON D A A A A SMÖRSYRA B SOCKERLÖSNING A A A A D PALMITINSYRA B D A B A SOCKERRÖRSLIKÖR A A A A PARAFFIN A D A B B SODA A A A P-CYMEN A B PERKLORETYLEN D D B D C SOJABÖNOLJA A D A B B PERKLORSYRA D A A D D SPRIT, DENATURERAD A A A A C STADSGAS B C PETROLEUMGAS, FLYT. A D A B A STEARIN (SYRA) A A A A A PIKRINSYRA B B A B B STERYLALKOHOL A A A PINEN B D A B B PIPERIDIN D D D D D STRÄLNING B B D D A PLÄTERLÖSNING KROM A A STYREN D D B D STYROL D D B D PLÄTERLÖSNING ÖVR. A A A SULFITLUT B B A B POLYVINYLACETAT- SVAVEL D A A A EMULSION A B POTTASKA B B SVAVELDIOXID D A A B PROPAN A D A D B SVAVELHEXAFLUORID A A A A PROPYLACETAT D B D D D SVAVELKLORID C D A A SVAVELSYRA 20% OLEUM D D A D D PROPYLALKOHOL A A A A D SVAVELSYRA, KONC. D B A D D PROPYLEN D D A D D PROPYLENGLYKOL B A A SVAVELSYRA, RYKANDE D D A D D PROPYLENOXID D A D D D SVAVELSYRA, UTSPÄDD D B A C B PROPYLNITRAT D B D D SVAVELSYRLIGHET B B A D SVAVELTRIOXID D B A B PYDRAUL AC A A SVAVELVÄTE, VÄT KALL - A C PYDRAUL F 9 C A A A PYDRAUL A 200 D A A A SVAVELVÄTE, VÄT VARM - A C PYRIDIN D D D D D SVINISTER A D A A A PYRROL D D D B SYRE (SYRGAS) KALL B A A A A SYRE, C D D B D D RAPSOLJA B A A A B TALG A A A RICINOLJA A C A B A SALICYLSYRA A A A A A TALLOLJA B D A A SALMIAK A A A A A TENNKLORID A B A A 204

206 BESTÄNDIGHETST ABELL TÄ TNINGSMA TERIAL. MEDIUM MATERIAL MEDIUM MATERIAL N E V s p N E V s p VATTEN, DEST. B A B B D TENNSYRA A A A A TERPENTIN A D A D C VATTEN, KLOAK A B A A D TERPINEOL B C A A B VATTEN, SALT A A A A VATTEN, 100 C A A A A - TERT. BUTYLMERKAPTAN D D A D D VATTENÅNGA 35 ATÖ B A A B TERTIÄR BUTANOL B B A D D VINSYRA A B A A A TERTIÄR BUTYLKATEKOL D B A A D TETRABROMMETAN D D A B VINYLACETYLEN A A A B TETRAETYLBLY B D A VINYLKLORID D B B D VÄTEPEROXID 90% C B B TETRAHYDROFURAN D D D D D VÄTGAS A A A C C TETRAKLORETYLEN D D B D D TETRALIN C D A D VÄXELLÅDSOLJA A C A C A THINNER D A TIONYLKLORID D A XENON A A A A A XYLOT D D B D D TITANTETRAKLORID B D A D D ZINKACETAT B A D D D TJÄRA, BITUMINÖS B D A A ZINKKLORID B A A A TOLUEN D D B D D ZINKSULFAT A A A A TOLUENDIISOCYANAT A TORSKLEVEROLJA A A A A A ÅNGA UNDER 150 C D A D D D ÅNGA ÖVER 150 C D B D D D TRAN A A A ÄTTIKSSYRA 30 % B A B B C TRANSFORMATOROLJA A D A A ÄTTIKSSYRA KRIST. C A C C TRANSMISSIONSOLJA A D A B A ÄTTIKSSYRA VATTENFRI C B TRIARYLFOSFAT D A A C D TRIBUTOXIETYLFOSFAT D A A D ÖL A A A A A TRIBUTYLFOSFAT D B C D TRIBUTYLMERKAPTAN D D A D TRIETANOLAMIN C A D D TRIETYLALUMINIUM B TRIETYLBORAN A TRIKLORETAN D D A D D TRIKLORETYLEN D D B D D TRIKLORÄTTIKSYRA D B B TRINATRIUMFOSFAT A A A TRIOKTYLFOSFAT D A B B TRIRESYLFOSFAT D B B C D TROTYL D D B B TUNGOLJA A D A B B TURBINOLJA A D A D A TVÅLLUT A A A TVÅLLÖSNINGAR A A A A A VASELINFETT A A A B VASELINOLJA A A B VATTEN A A A A B 205

207 JACKING AB Tel: Fax: GÄNGTAB E LL Be nämning Gä ngor pr tum Stignin g mm I Num- mer Milli-1 meter Tum 1, , , , , Bultgöngor NS ,.... Rörgängor R I NPS NP5F KR NPT I NPTF PG Bultgängor M 0,2, 0,25 0,2, 0,2S... ii;i,ö,j BA 0,2) 0,25 0,28 0,31 1,52 1,59....,,;. 1,70 1,85 1, i. ; öjs.. 0,39 2,00 2,18 :.: , ,30 2,38,,,,... ii ,25, 0,4,... 2,S0 2,S2 2, ,80 2, , , 8 o.,3 3,00 3, /.. 3, ,50. 3,51 s 4Ö 36 0,35, 0,S 3,60 3,84 3,97 4,00.. 4, 'ii fo: 'ii, 3i i 32, 36 0,66 4,17. 4,50 4, ,03 3F , 40 24, 30, 32 i(ff 28, ,00 5,30 5, 9 5,50 5, i ä :i :32 6,00 6,15 6,35 """"ij --- 6,81. 7, iö,:i X fä , 27 18, 20, 22 0,5, 0,7S, 1 1,00,... 7,12 1 /urör 7,1 '/n 7, 7 7,9<f j; - 8,00 1s ii, fä 24 1a. iö , 27, ,13 8, ,00 -.,. :::... 3/ I 16 Med fet stil tryckta stigningar öro svensk standard enligt SMS. De med mager stil tryckta stigningarna öfo även svensk standard, men 16, 18, ;: ;... i 1.:... : : ::... 1 böra om möjlig undvikas. Diameterm6ttet 6 koniska rörgangor är ytterm6ttet vid gängtappens mötlinje. 206

208 JACKING AB Tel: Fax: Be nämning GÄNGTABELL Gä ngor pr tum Stigning mm Bultgöngor 9,73 1 /, rör 9,99 1 /, rör 10,00,o:,' 10,27 11 rör ,11 11, 3 12,00 12, G l.57 '/, 1 / rö ;. 1 /4 rör 1 /, rör ,29. ;1; ---, s.oo 1 s.20 15,87 'i , ii 16 17,46 18,00 18,60 19,00 19,05 ö;,,o:,,:i:{5, ö,s: o:,,: i, i.i , /u 1 /2 rör 1 /2. rör 0,5, 0,75, 1, 1,5, 2, ff iö 0,5, 0,75, 1, 1,5 22,91 23,00 23,81 24,00 25,00 '/ rör 1 s/ ,00 26,25 26,4 26,57.. li,.. i-ö/ 3 /1i rör 3 /, rör 27,00 28,00 28,JO "" 1 '/ Med fet stil tryckta stigningar äro svensk standard enligt SMS. De med mager stil tryckta stigningarna öro även svensk standard, rr,en böra O!il möjligt undvikas. Diametermåttet å koniska rörgängor är yttermåttet vid gängtappens mötlinje. 207
