1 LAGER 2015

2

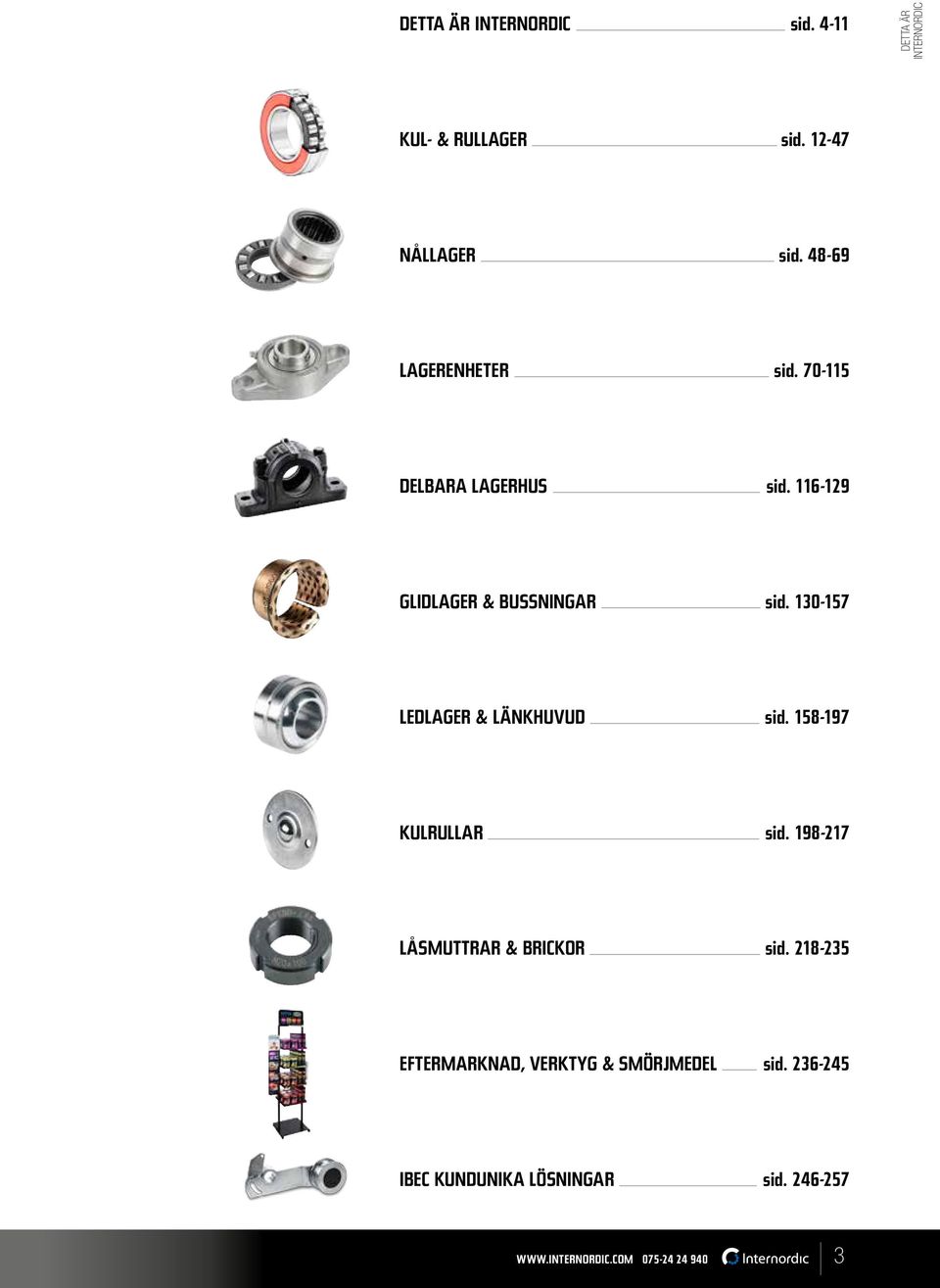

3 DETTA ÄR INTERNORDIC sid DETTA ÄR INTERNORDIC KUL- & RULLAGER sid NÅLLAGER sid LAGERENHETER sid DELBARA LAGERHUS sid GLIDLAGER & BUSSNINGAR sid LEDLAGER & LÄNKHUVUD sid KULRULLAR sid LÅSMUTTRAR & BRICKOR sid EFTERMARKNAD, VERKTYG & SMÖRJMEDEL sid IBEC KUNDUNIKA LÖSNINGAR sid

4 PROFFS PÅ LAGER OCH TÄTNINGAR Internordic har ett av Sveriges bredaste sortiment av lager och tätningar. Vi samarbetar med noga utvalda tillverkare över hela världen och fungerar som deras sälj- och marknadsorganisation på den svenska marknaden. Genom vår höga marknadsnärvaro, kunskap och service tillför vi ett mervärde till produkterna och blir på så sätt en värdeskapande länk mellan tillverkare och kunder. Huvudkontoret är beläget i Nässjö och säljkontor finns i Stockholm och Umeå. Vi är totalt 35 anställda och omsätter ca 90 MSEK. Sedan 1997 är Internordic en del av börsnoterade OEM International AB, vilket ger oss bakomliggande resurser och trygghet för dig som kund. NÄRA VÅRA KUNDER OCH GOD SUPPORT En specialiserad organisation uppdelad i två produktområden hjälper dig att välja rätt bland lager och tätningar. Varje produktområde är specialiserat på sitt sortiment och uppbyggt kring ett antal funktioner såsom försäljning, produktansvar, orderbehandling och leveransbevakning. Vår säljorganisation täcker hela landet och vi gör täta besök ute hos kund. Våra tekniska experter hjälper dig med val av komponenter för dina produkter redan på designstadiet. BRETT SORTIMENT FÖR ALLA TYPER AV APPLIKATIONER Internordics produktbredd är en av styrkorna och gör att vi kan erbjuda stor flexibilitet i allt från standardprodukter till kundunika produktlösningar. Våra produkter förekommer i de flesta branscher, exempelvis i fordonsindustrin, materialhantering, maskintillverkning, cylindertillverkning eller medicinsk utrustning. Kunderna kan vara allt från stora internationella företag till små nischföretag

5 Vi har byggt upp en stor kunskaps- och erfarenhetsbank sedan vi startade verksamheten Idag är vi en betydande leverantör av lagerlösningar och tätningar till svensk industri. Vi vet vilka krav marknaden ställer på oss och våra produkter och strävar alltid efter att hitta den bästa applikationslösningen till våra kunder. Tony Atlebris VD HÖG LEVERANSSÄKERHET Internordics lager är beläget i Nässjö och har goda kommunikationer till hela Sverige. Vår logistik är effektiv och lagret dimensionerat för snabba, säkra leveranser. Med ca lagerförda artiklar har vi ett stort antal produkter i standardsortimentet. Kundanpassade produkter lagerförs efter avtal med kund. Ordrar som läggs före kl levererar vi samma dag. Detta möjliggör leveranser just-in-time, så att du inte behöver bygga upp ett lokalt lager. Som ett led i vårt kvalitetsarbete mäter vi vår leveranssäkerhet mot första bekräftade leveransdatum. LÄGG DIN ORDER FÖRE OCH VI SKICKAR SAMMA DAG! KONTINUERLIGT KVALITETSARBETE Vi söker ständigt nya vägar för att möta de krav våra kunder och omvärlden ställer på oss. Internordic arbetar med dokumenterade processer och strävar efter kontinuerlig kvalitetsförbättring. Verksamheten är certifierad till ISO 9001:2008 och ISO 14001:2004. Våra riktlinjer för hållbarhetsarbetet är baserade på FNs riktlinjer för mänskliga rättigheter, Global Compact. Detta dokument kan laddas ner från vår hemsida

6 PRODUKTER FRÅN VÄRLDSLEDANDE TILLVERKARE NOGA UTVALDA TILLVERKARE Våra produkter kommer från 16 världsledande tillverkare, företrädesvis i Europa och Asien, samt en egen organisation för inköp och kvalitetskontroll i Kina. Detta ger dig tillgång till ett stort urval av produkter, den främsta tekniken och de senaste nyheterna. Internordics framgångar bygger långsiktiga samarbeten med våra tillverkare. Tillsammans utvecklar vi sortimentet för att alltid kunna erbjuda våra kunder de bästa lösningarna. Många varumärken under samma paraply bidrar också till att du som kund kan ha färre leverantörer och det sparar både tid och pengar. Hos NTN-SNR tror vi på samarbete Vi arbetar bara med de bästa. Täta och bra samarbeten är en betydande faktor bakom vår framgång. Bland referenserna i fordonsindustrin finns Honda, BMW, Opel, Volkswagen, Porsche, Daimler Benz, Ford, Saab och Scania. I övrig industri finns kunder som Bosch, Siemens, AEG, Kawasaki, Canon och Rank Xerox. NTN-SNR levererar även till tågindustrin i Japan, bland annat till snabbtåget Shinkansen. Vi på NTN-SNR ser Internordic som en betydande samarbetspartner. Björn Sundin Sales Area Manager NTN-SNR Roulements

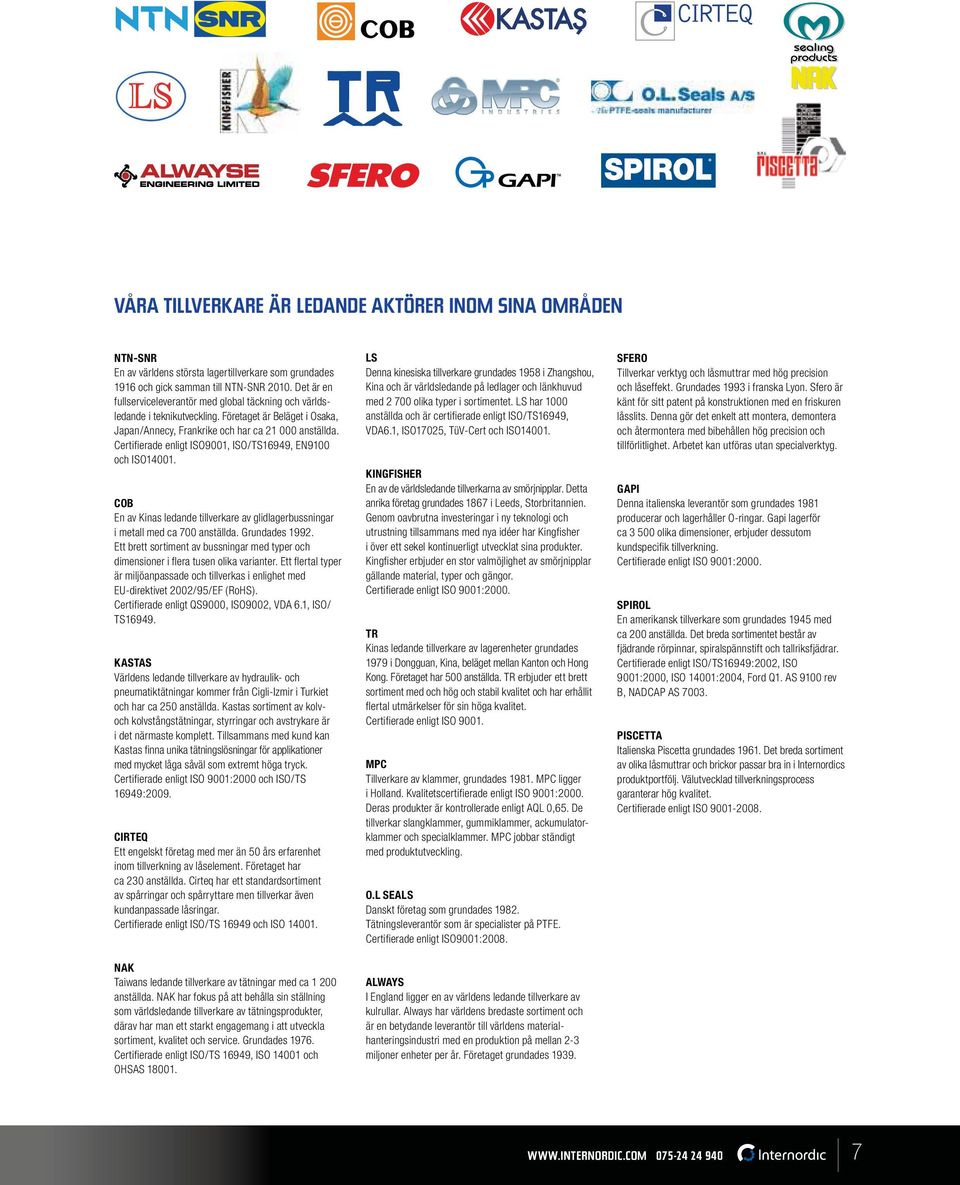

7 VÅRA TILLVERKARE ÄR LEDANDE AKTÖRER INOM SINA OMRÅDEN NTN-SNR En av världens största lagertillverkare som grundades 1916 och gick samman till NTN-SNR Det är en fullserviceleverantör med global täckning och världsledande i teknikutveckling. Företaget är Beläget i Osaka, Japan/Annecy, Frankrike och har ca anställda. Certifierade enligt ISO9001, ISO/TS16949, EN9100 och ISO COB En av Kinas ledande tillverkare av glidlagerbussningar i metall med ca 700 anställda. Grundades Ett brett sortiment av bussningar med typer och dimensioner i flera tusen olika varianter. Ett flertal typer är miljöanpassade och tillverkas i enlighet med EU-direktivet 2002/95/EF (RoHS). Certifierade enligt QS9000, ISO9002, VDA 6.1, ISO/ TS KASTAS Världens ledande tillverkare av hydraulik- och pneumatiktätningar kommer från Cigli-Izmir i Turkiet och har ca 250 anställda. Kastas sortiment av kolvoch kolvstångstätningar, styrringar och avstrykare är i det närmaste komplett. Tillsammans med kund kan Kastas finna unika tätningslösningar för applikationer med mycket låga såväl som extremt höga tryck. Certifierade enligt ISO 9001:2000 och ISO/TS 16949:2009. CIRTEQ Ett engelskt företag med mer än 50 års erfarenhet inom tillverkning av låselement. Företaget har ca 230 anställda. Cirteq har ett standardsortiment av spårringar och spårryttare men tillverkar även kundanpassade låsringar. Certifierade enligt ISO/TS och ISO NAK Taiwans ledande tillverkare av tätningar med ca anställda. NAK har fokus på att behålla sin ställning som världsledande tillverkare av tätningsprodukter, därav har man ett starkt engagemang i att utveckla sortiment, kvalitet och service. Grundades Certifierade enligt ISO/TS 16949, ISO och OHSAS LS Denna kinesiska tillverkare grundades 1958 i Zhangshou, Kina och är världsledande på ledlager och länkhuvud med olika typer i sortimentet. LS har 1000 anställda och är certifierade enligt ISO/TS16949, VDA6.1, ISO17025, TüV-Cert och ISO KINGFISHER En av de världsledande tillverkarna av smörjnipplar. Detta anrika företag grundades 1867 i Leeds, Storbritannien. Genom oavbrutna investeringar i ny teknologi och utrustning tillsammans med nya idéer har Kingfisher i över ett sekel kontinuerligt utvecklat sina produkter. Kingfisher erbjuder en stor valmöjlighet av smörjnipplar gällande material, typer och gängor. Certifierade enligt ISO 9001:2000. TR Kinas ledande tillverkare av lagerenheter grundades 1979 i Dongguan, Kina, beläget mellan Kanton och Hong Kong. Företaget har 500 anställda. TR erbjuder ett brett sortiment med och hög och stabil kvalitet och har erhållit flertal utmärkelser för sin höga kvalitet. Certifierade enligt ISO MPC Tillverkare av klammer, grundades MPC ligger i Holland. Kvalitetscertifierade enligt ISO 9001:2000. Deras produkter är kontrollerade enligt AQL 0,65. De tillverkar slangklammer, gummiklammer, ackumulatorklammer och specialklammer. MPC jobbar ständigt med produktutveckling. O.L SEALS Danskt företag som grundades Tätningsleverantör som är specialister på PTFE. Certifierade enligt ISO9001:2008. ALWAYS I England ligger en av världens ledande tillverkare av kulrullar. Always har världens bredaste sortiment och är en betydande leverantör till världens materialhanteringsindustri med en produktion på mellan 2-3 miljoner enheter per år. Företaget grundades SFERO Tillverkar verktyg och låsmuttrar med hög precision och låseffekt. Grundades 1993 i franska Lyon. Sfero är känt för sitt patent på konstruktionen med en friskuren låsslits. Denna gör det enkelt att montera, demontera och återmontera med bibehållen hög precision och tillförlitlighet. Arbetet kan utföras utan specialverktyg. GAPI Denna italienska leverantör som grundades 1981 producerar och lagerhåller O-ringar. Gapi lagerför ca olika dimensioner, erbjuder dessutom kundspecifik tillverkning. Certifierade enligt ISO 9001:2000. SPIROL En amerikansk tillverkare som grundades 1945 med ca 200 anställda. Det breda sortimentet består av fjädrande rörpinnar, spiralspännstift och tallriksfjädrar. Certifierade enligt ISO/TS16949:2002, ISO 9001:2000, ISO 14001:2004, Ford Q1. AS 9100 rev B, NADCAP AS PISCETTA Italienska Piscetta grundades Det breda sortiment av olika låsmuttrar och brickor passar bra in i Internordics produktportfölj. Välutvecklad tillverkningsprocess garanterar hög kvalitet. Certifierade enligt ISO

8 SPECIALISERING FÖR HÖG KUNSKAP TVÅ AFFÄRSOMRÅDEN För att kunna erbjuda våra kunder hög produktkunskap och service är vår verksamhet uppdelad i två affärsområden Lager samt Tätningar & Låselement. Fördelen för våra kunder blir effektivare projektdrivning, tydligare svar och kortare svarstider. Våra säljare kan därmed bidra med ännu mer värde till kundernas projekt. TIDIGT MED I PROCESSEN Genom åren har vi skaffat oss en stor erfarenhet inom lager, tätningar och låselement. Vi delar gärna med oss av den genom att se till att den applikation du har får de mest lämpliga produkterna. Vår djupa kunskap kommer bäst till sin rätt när vi kommer in tidigt i processen. Vi strävar efter att tillhandahålla en effektiv helhetslösning. Ibland kan detta åstadkommas med hjälp av en eller flera standardprodukter. Vid andra tillfällen krävs en specialprodukt. SUPPORT HELA VÄGEN Medan våra tekniker och produktansvariga jobbar nära sina respektive tillverkare för att hålla sig på topp inom den tekniska utvecklingen, så arbetar våra specialiserade säljare mot dig som kund genom personliga besök. De finns ständigt till hands för att du ska få den bästa informationen om vårt sortiment. Behöver du sedan ytterligare information om våra produkter kan våra produktansvariga hjälpa till. Med deras hjälp blir nästa steg att välja ut den kvalitetsnivå som blir rätt för din applikation. Vår kundsupport har hög tillgänglighet, tar hand om din beställning och hjälper dig med tekniska frågor. Vår personliga service kompletteras med två tryckta kataloger och en informativ webbplats, där du själv kan söka i vår databas bland tusentals standardprodukter. Din beställning kan du lägga direkt på hemsidan om du vill. KVALITET I ALLA LED Internordic ger dig alltid rätt kvalitet för dina behov och vi möter högt ställda krav på leveransprecision med en effektiv logistik. Vi är certifierad enligt ISO 9001:2008 och ISO 14001:2004. Internordic kvalitetsäkrar även det interna arbetet, bland annat genom regelbundna utvärderingar av våra leverantörer vad gäller leveransprecision, produktkvalitet, avvikelsehantering, administration och prisutveckling. Vår specialicering i två affärsområden har lett till djupare kunskap och därmed högre kvalitet

9

10 RÄTT FRÅN BÖRJAN En väl inarbetad affärsprocess i sju steg. Tillsammans följer vi en strukturerad process som säkerställer att vi gör rätt från början och därmed tar fram den bästa produkten för din applikation. 1 FÖRSTUDIE FÖRSTUDIE DESIGN 2DESIGN 3 FÖRSTUDIE PROTOTYP 4 FÖRSTUDIE TESTNING 1. FÖRSTUDIE I en förstudie genomförs en behovsanalys, som sedan ligger till grund för designarbetet. Krav på utförande, material och precision dokumenteras. Behovsanalysen är viktig och genomförs i nära samarbete med kund. 2. DESIGN Med utgångspunkt från förstudien utvärderas kundens behov som sedan omsätts i ett designförslag. Detta dokumenteras i CAD-ritningar i syfte att kunna övergå till prototyptillverkning. 3. PROTOTYP De första exemplaren av en möjlig produkt tillverkas med utgångspunkt i CAD-ritningarna. 4. TESTNING Prototyperna sänds till kund för utvärdering och godkännande. Kunden utför de tester som krävs för att utvärdera om produkten fungerar tillfredställande i deras applikation

11 Hans Sandström, tekniker Torbjörn Jonestad, applikationsingenjör Nicklas Karlsson, SQA/lagerchef 5 FÖRSTUDIE FÖRSERIE 6 PRODUKTION FÖRSTUDIE 7 FÖRSTUDIE KONTROLL 5. FÖRSERIE När protyperna är kontrollerade och godkända övergår projektet i förserie-produktion. Ett större antal produkter tillverkas för att kunden ska kunna testa produkten i sin produktion vad gäller funktion, montage och hantering. 6. PRODUKTION Efter godkännande av förserie startar produktion. Projektet övergår sedan till kontinuerliga leveranser. 7. KONTROLL Produkter i varje leverans kvalitetskontrolleras enligt IQL (Ibec quality level), en variant av AQL. I vårt kontrollsystem testar vi större kvantiteter än AQL kräver

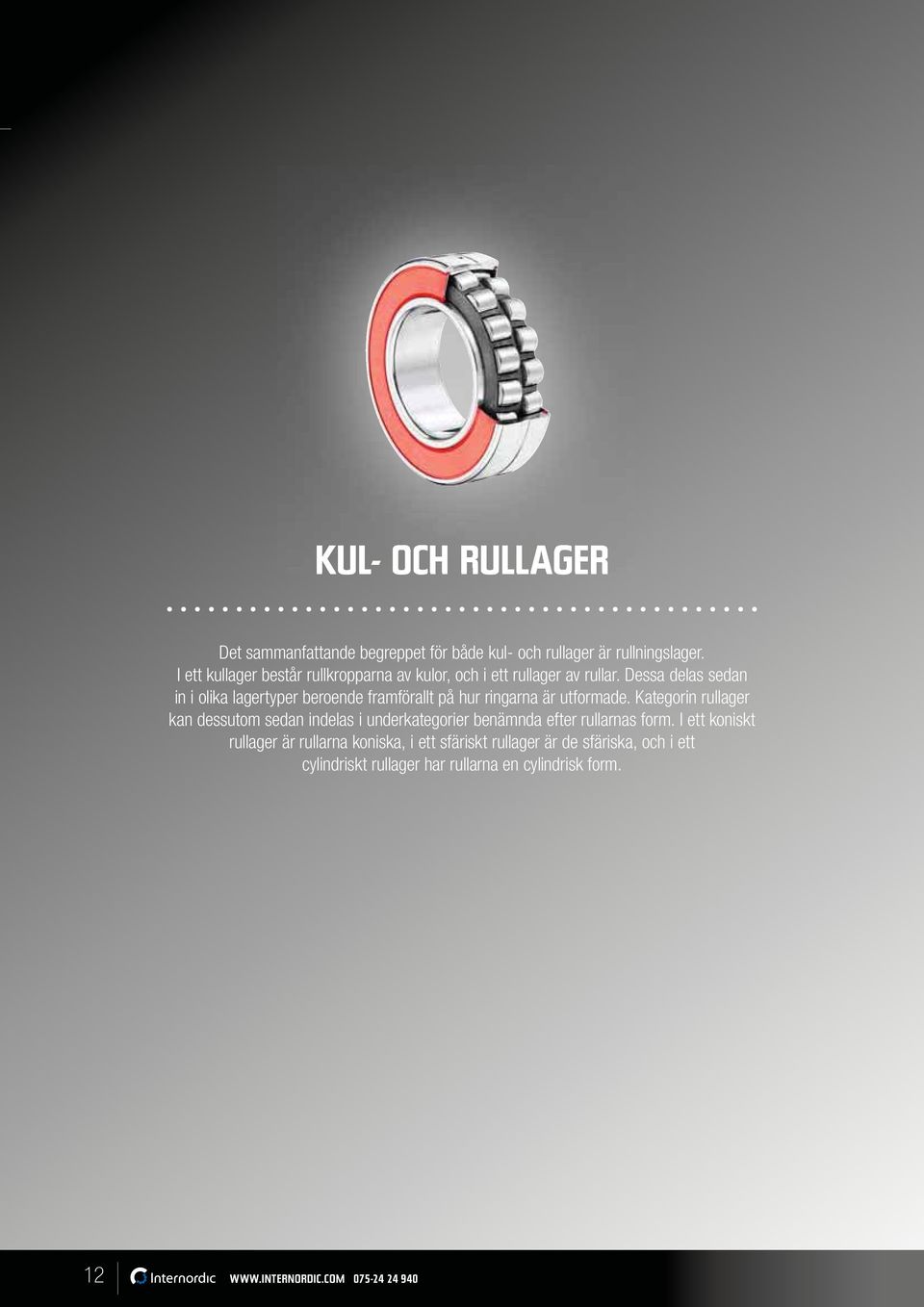

12 KUL- OCH RULLAGER Det sammanfattande begreppet för både kul- och rullager är rullningslager. I ett kullager består rullkropparna av kulor, och i ett rullager av rullar. Dessa delas sedan in i olika lagertyper beroende framförallt på hur ringarna är utformade. Kategorin rullager kan dessutom sedan indelas i underkategorier benämnda efter rullarnas form. I ett koniskt rullager är rullarna koniska, i ett sfäriskt rullager är de sfäriska, och i ett cylindriskt rullager har rullarna en cylindrisk form

13 Undersökningar visar att 90% av alla lager som säljs överlever sin egen maskin, dvs då maskinen slängs är lagren fortfarande intakta. Det finns dock vissa applikationer som utnyttjar lagrens fulla prestanda, och då finns det givetvis lager som går sönder. Men lager är kanske det enda maskinelement, vars haverier man kan förutse redan på konstruktionsstadiet. Särskilda beräkningsmetoder har utvecklats för detta. Allt under förutsättning att lagret smörjs, vilket i normalfallet krävs. Typiska applikationer är allt från entreprenadmaskiner, gymutrustning, hydraulpumpar, pneumatik- och hydraulcylindrar, stötdämpare, truckar, lyftbord, bakgavellyftar, transportanläggningar, fordonschassin, motorer, växellådor, turbiner, fartyg, gruvindustri, dörrar, möbler, lantbruks- och skogsmaskiner, maskiner av alla slag inom industrin främst med låga eller måttliga varvtal och låg/hög belastning etc. DÄRFÖR SKA ETT LAGER SMÖRJAS Undvika metallisk kontakt mellan rullkropparna och lagerringarna eliminera slitage Reducera friktionen i lagret Skydda mot korrosion I det fall smörjningen sker med smörjfett, har smörjningen oftast som uppgift att även hålla föroreningar borta SPÅRKULLAGER 14 SFÄRISKA KULLAGER 20 VINKELKONTAKT- KULLAGER 27 SFÄRISKA RULLAGER 29 KUL- & RULLAGER ATT TÄNKA PÅ VID VAL AV KUL- OCH RULLAGER KONISKA RULLAGER 36 Belastning/radiell/axiell Brytpåkänningar Varvtal Utrymme Tippmoment Miljö/typ av föroreningar/ temperatur AXIALKULLAGER 40 TYPISKA APPLIKATIONER ÖVERALLT! I ETT ENDA HUSHÅLL ANVÄNDS CIRKA 184 STYCKEN. Du har kanske inte tänkt på att det finns kullager i tvättmaskinen, kylskåpet, matberedaren, borrmaskinen, datorn, bilen, cykeln, skateboarden, hårtorken, datorn, cd-spelaren därtill kommer all användning i industrin CYLINDRISKA RULLAGER 42 Denna produktinformation omfattar kul-och rullager, dock ej nållager, lagrade frinav, kamrullar och stödrullar som behandlas i ett separat avsnitt. KLÄMHYLSA

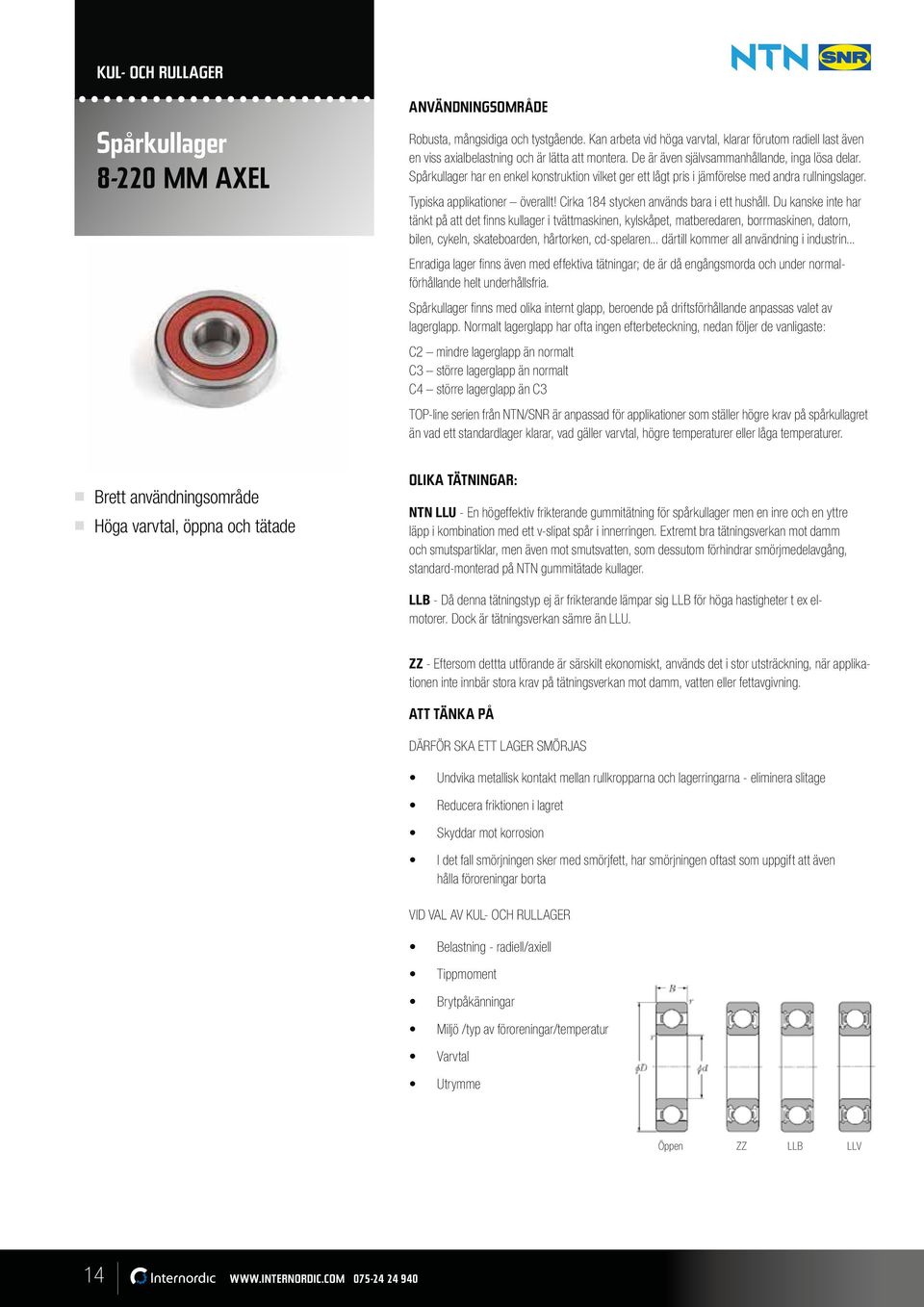

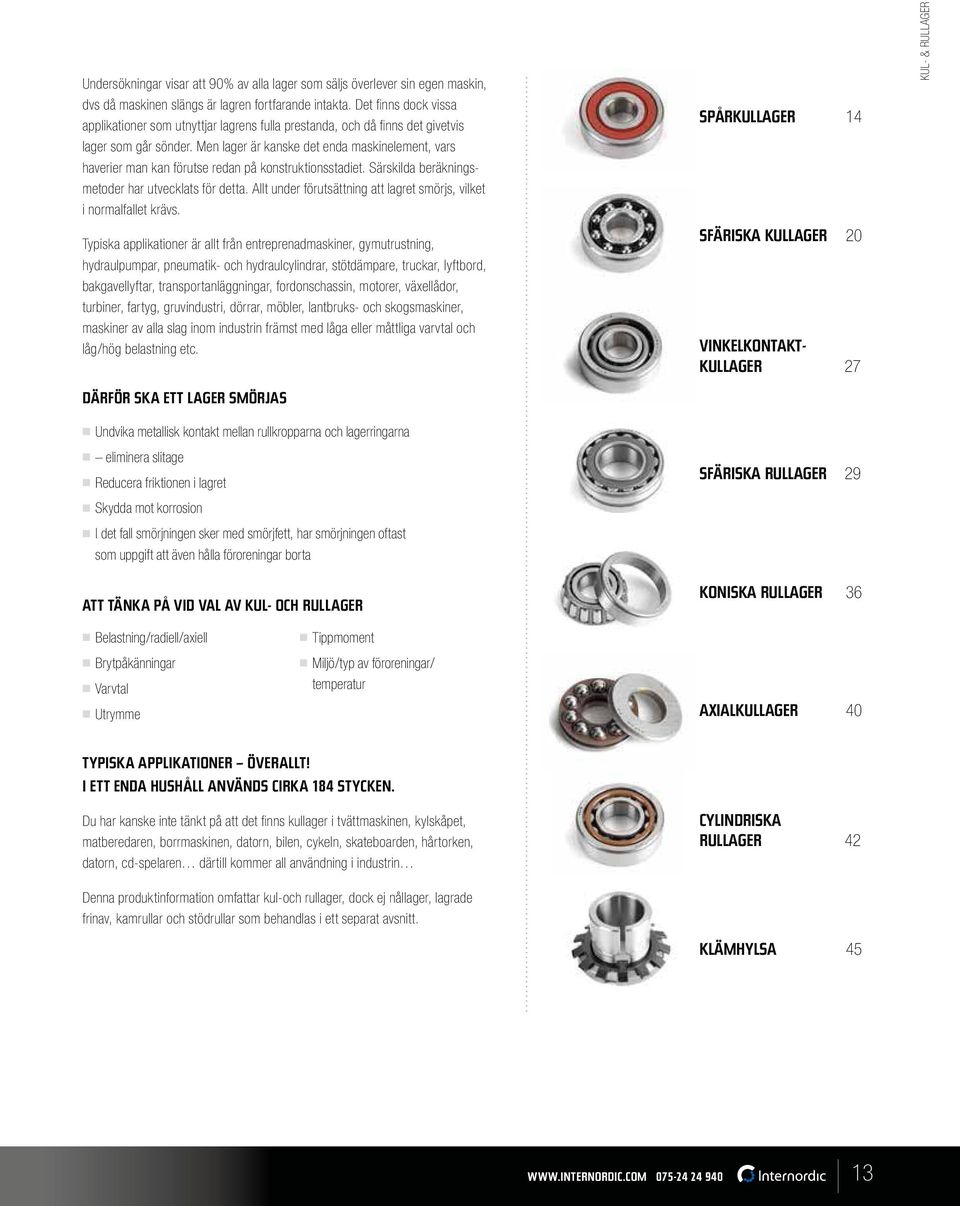

14 KUL- OCH RULLAGER Spårkullager MM AXEL Robusta, mångsidiga och tystgående. Kan arbeta vid höga varvtal, klarar förutom radiell last även en viss axialbelastning och är lätta att montera. De är även självsammanhållande, inga lösa delar. Spårkullager har en enkel konstruktion vilket ger ett lågt pris i jämförelse med andra rullningslager. Typiska applikationer överallt! Cirka 184 stycken används bara i ett hushåll. Du kanske inte har tänkt på att det finns kullager i tvättmaskinen, kylskåpet, matberedaren, borrmaskinen, datorn, bilen, cykeln, skateboarden, hårtorken, cd-spelaren... därtill kommer all användning i industrin... Enradiga lager finns även med effektiva tätningar; de är då engångsmorda och under normalförhållande helt underhållsfria. Spårkullager finns med olika internt glapp, beroende på driftsförhållande anpassas valet av lagerglapp. Normalt lagerglapp har ofta ingen efterbeteckning, nedan följer de vanligaste: C2 mindre lagerglapp än normalt C3 större lagerglapp än normalt C4 större lagerglapp än C3 TOP-line serien från NTN/SNR är anpassad för applikationer som ställer högre krav på spårkullagret än vad ett standardlager klarar, vad gäller varvtal, högre temperaturer eller låga temperaturer. Brett användningsområde Höga varvtal, öppna och tätade OLIKA TÄTNINGAR: NTN LLU - En högeffektiv frikterande gummitätning för spårkullager men en inre och en yttre läpp i kombination med ett v-slipat spår i innerringen. Extremt bra tätningsverkan mot damm och smutspartiklar, men även mot smutsvatten, som dessutom förhindrar smörjmedelavgång, standard-monterad på NTN gummitätade kullager. LLB - Då denna tätningstyp ej är frikterande lämpar sig LLB för höga hastigheter t ex elmotorer. Dock är tätningsverkan sämre än LLU. ZZ - Eftersom dettta utförande är särskilt ekonomiskt, används det i stor utsträckning, när applikationen inte innbär stora krav på tätningsverkan mot damm, vatten eller fettavgivning. ATT TÄNKA PÅ DÄRFÖR SKA ETT LAGER SMÖRJAS Undvika metallisk kontakt mellan rullkropparna och lagerringarna - eliminera slitage Reducera friktionen i lagret Skyddar mot korrosion I det fall smörjningen sker med smörjfett, har smörjningen oftast som uppgift att även hålla föroreningar borta VID VAL AV KUL- OCH RULLAGER Belastning - radiell/axiell Tippmoment Brytpåkänningar Miljö /typ av föroreningar/temperatur Varvtal Utrymme Öppen ZZ LLB LLV

15 Produkt Dimension mm Artikelnr d D B LLU LLUC ZZ ZZC C LLB LLBC LLU LLUC Z ZZ ZZC C LLB LLBC LLU LLUC Z ZZ ZZC C LLBC LLU LLUC Z ZZ ZZC LLB LLU ZZ LLB LLU ZZ C LLB LLBC LLU LLUC Z ZC ZZ ZZC Produkt Dimension mm Artikelnr d D B 6201C LLB LLBC LLU LLUC Z ZZ ZZC C LLB LLBC LLU LLUC Z ZZ ZZC LLB LLU ZZ LLU ZZ C LLB LLBC LLU LLUC35K Z ZZ ZZC C LLB LLBC LLU LLUC Z ZC ZZ ZZC C LLBC LLU LLUC Z ZZ Produkt Dimension mm Artikelnr d D B 6302ZZC LLB LLU ZZ LLU ZZ C LLU ZZ C C LLB LLBC LLU LLUC Z ZZ ZZC C LLB LLBC LLU LLUC Z ZC ZZ ZZC C LLU LLUC Z ZZ ZZC C LLU ZZ LLB LLB

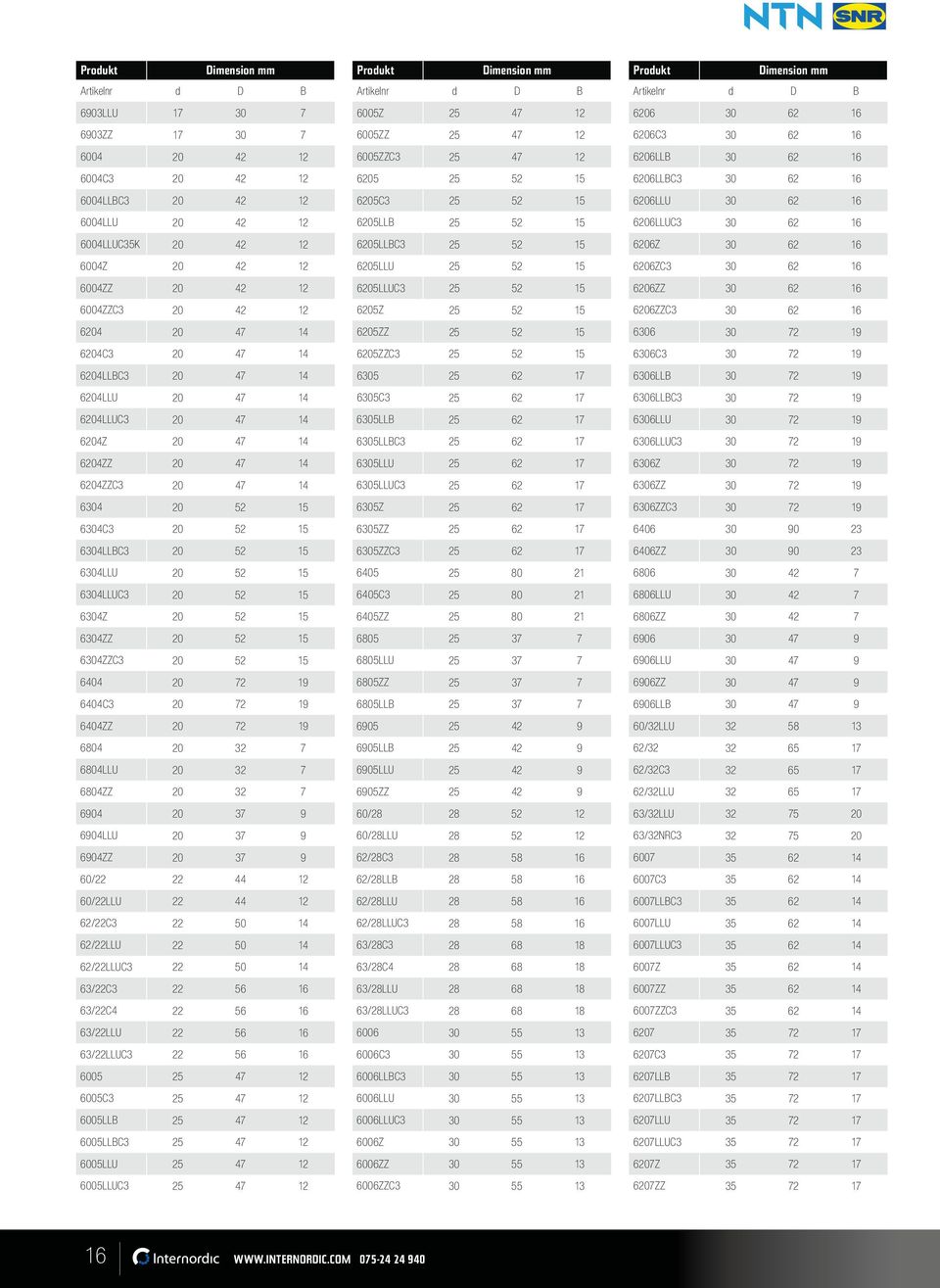

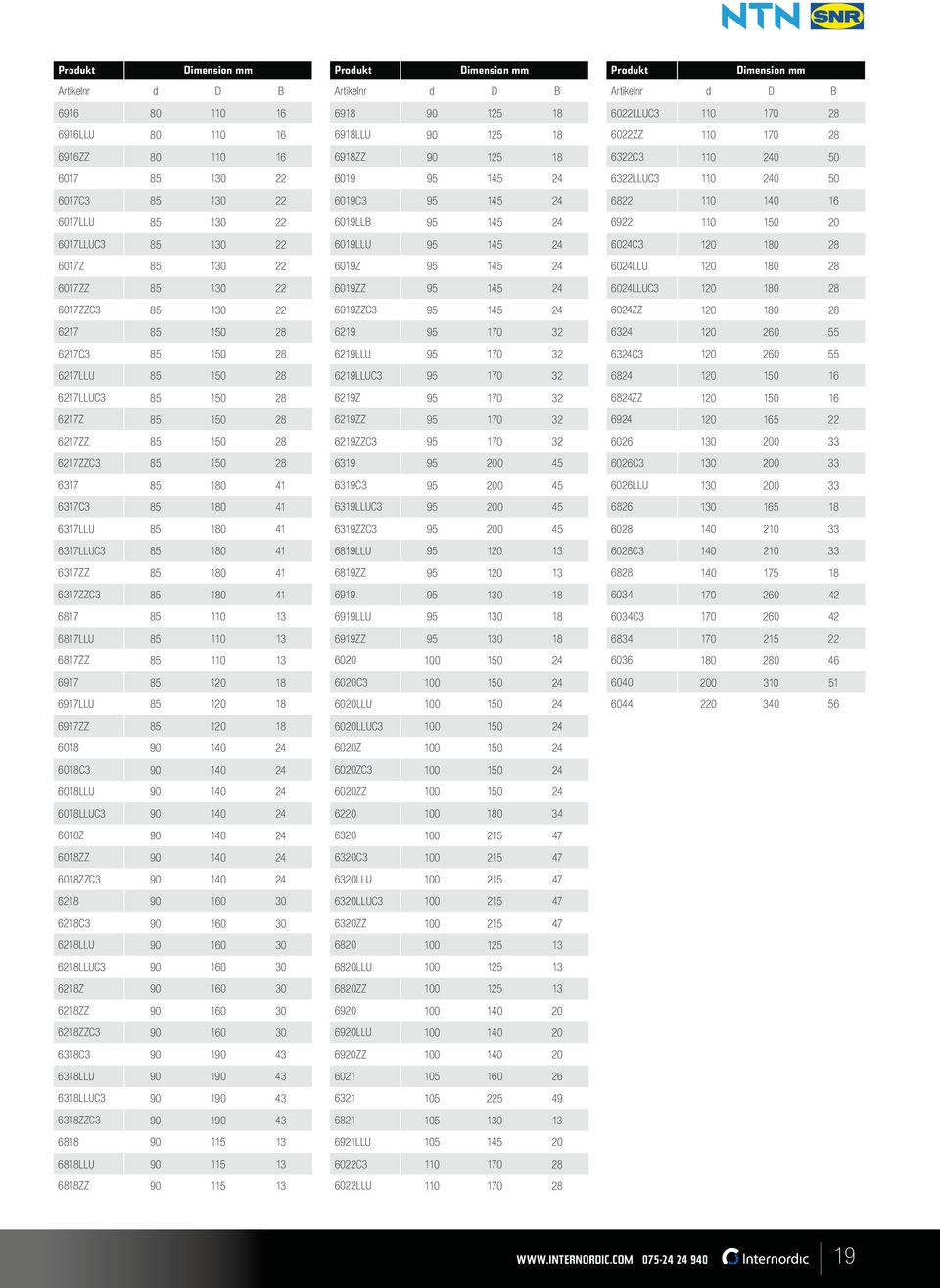

16 Produkt Dimension mm Artikelnr d D B 6903LLU ZZ C LLBC LLU LLUC35K Z ZZ ZZC C LLBC LLU LLUC Z ZZ ZZC C LLBC LLU LLUC Z ZZ ZZC C ZZ LLU ZZ LLU ZZ / /22LLU /22C /22LLU /22LLUC /22C /22C /22LLU /22LLUC C LLB LLBC LLU LLUC Produkt Dimension mm Artikelnr d D B 6005Z ZZ ZZC C LLB LLBC LLU LLUC Z ZZ ZZC C LLB LLBC LLU LLUC Z ZZ ZZC C ZZ LLU ZZ LLB LLB LLU ZZ / /28LLU /28C /28LLB /28LLU /28LLUC /28C /28C /28LLU /28LLUC C LLBC LLU LLUC Z ZZ ZZC Produkt Dimension mm Artikelnr d D B C LLB LLBC LLU LLUC Z ZC ZZ ZZC C LLB LLBC LLU LLUC Z ZZ ZZC ZZ LLU ZZ LLU ZZ LLB /32LLU / /32C /32LLU /32LLU /32NRC C LLBC LLU LLUC Z ZZ ZZC C LLB LLBC LLU LLUC Z ZZ

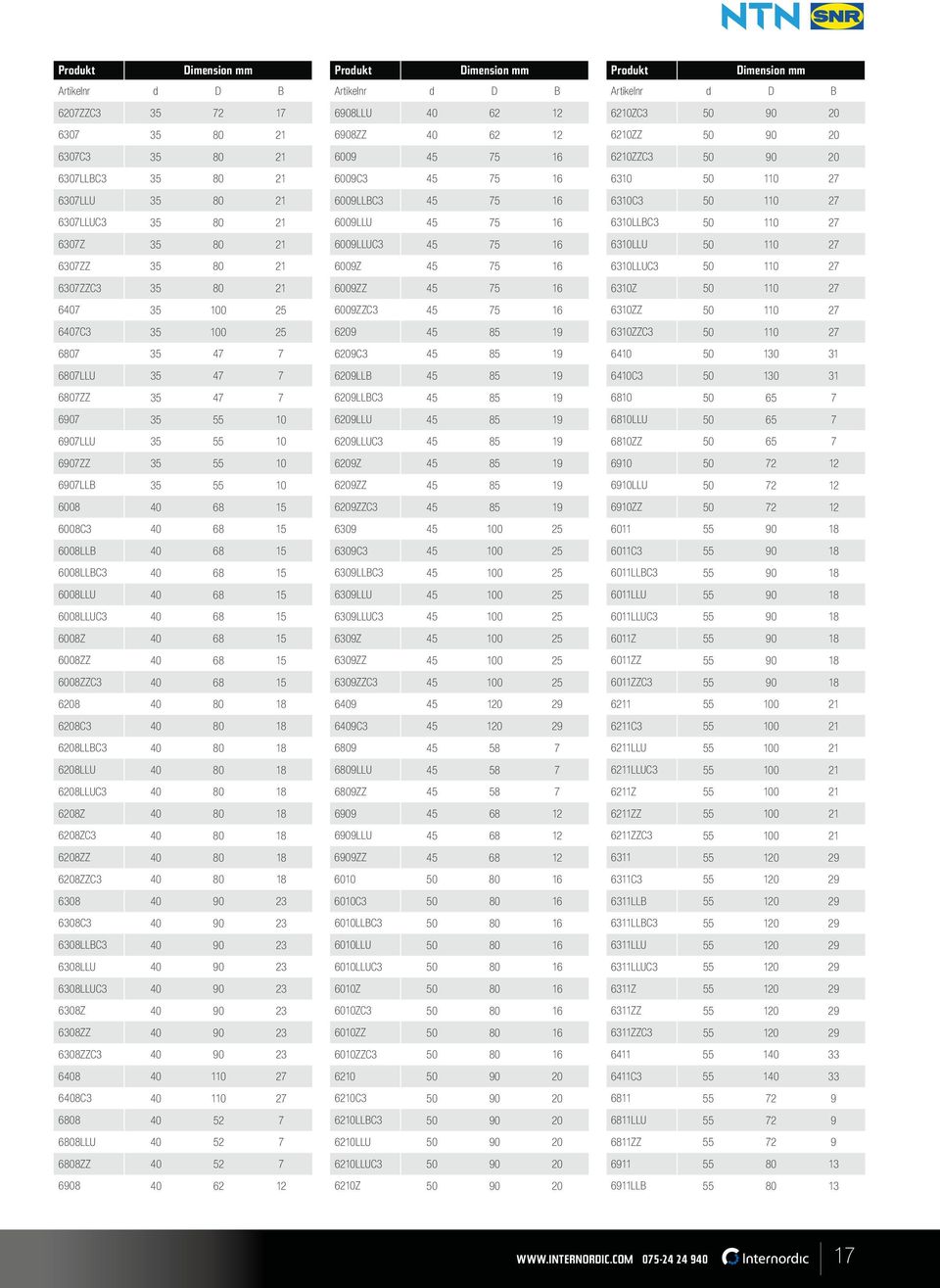

17 Produkt Dimension mm Artikelnr d D B 6207ZZC C LLBC LLU LLUC Z ZZ ZZC C LLU ZZ LLU ZZ LLB C LLB LLBC LLU LLUC Z ZZ ZZC C LLBC LLU LLUC Z ZC ZZ ZZC C LLBC LLU LLUC Z ZZ ZZC C LLU ZZ Produkt Dimension mm Artikelnr d D B 6908LLU ZZ C LLBC LLU LLUC Z ZZ ZZC C LLB LLBC LLU LLUC Z ZZ ZZC C LLBC LLU LLUC Z ZZ ZZC C LLU ZZ LLU ZZ C LLBC LLU LLUC Z ZC ZZ ZZC C LLBC LLU LLUC Z Produkt Dimension mm Artikelnr d D B 6210ZC ZZ ZZC C LLBC LLU LLUC Z ZZ ZZC C LLU ZZ LLU ZZ C LLBC LLU LLUC Z ZZ ZZC C LLU LLUC Z ZZ ZZC C LLB LLBC LLU LLUC Z ZZ ZZC C LLU ZZ LLB

18 Produkt Dimension mm Artikelnr d D B 6911LLU ZZ C LLB LLU LLUC Z ZZ ZZC C LLB LLU LLUC Z ZC ZZ ZZC C LLU LLUC Z ZZ ZZC C LLU ZZ LLU ZZ C LLU LLUC Z ZZ ZZC C LLU LLUC Z ZZ ZZC C Produkt Dimension mm Artikelnr d D B 6313LLU LLUC Z ZZ ZZC C LLB LLU ZZ LLU ZZ C LLBC LLU LLUC Z ZZ ZZC C LLU LLUC Z ZZ ZZC C LLU LLUC Z ZC ZZ ZZC C LLU ZZ LLU ZZ C LLB LLU LLUC Produkt Dimension mm Artikelnr d D B 6015Z ZZ ZZC C LLU LLUC Z ZZ ZZC C LLU LLUC ZC ZZ ZZC C LLU ZZ LLB LLU ZZ C LLU LLUC Z ZZ ZZC C LLU LLUC Z ZZ ZZC C LLU LLUC ZC ZZC C LLU ZZ

19 Produkt Dimension mm Artikelnr d D B LLU ZZ C LLU LLUC Z ZZ ZZC C LLU LLUC Z ZZ ZZC C LLU LLUC ZZ ZZC LLU ZZ LLU ZZ C LLU LLUC Z ZZ ZZC C LLU LLUC Z ZZ ZZC C LLU LLUC ZZC LLU ZZ Produkt Dimension mm Artikelnr d D B LLU ZZ C LLB LLU Z ZZ ZZC LLU LLUC Z ZZ ZZC C LLUC ZZC LLU ZZ LLU ZZ C LLU LLUC Z ZC ZZ C LLU LLUC ZZ LLU ZZ LLU ZZ LLU C LLU Produkt Dimension mm Artikelnr d D B 6022LLUC ZZ C LLUC C LLU LLUC ZZ C ZZ C LLU C C

20 KUL- OCH RULLAGER Sfäriska kullager CYLINDRISKA AXELHÅL Sfäriska kullager är 2-radiga och självinställande och därmed okänsliga för snedställningar. Tillåten snedställning är 2-4. På grund av den inre konstruktionen är den axiella bärigheten väldigt låg, däremot lämpar sig sfäriskt kullager för höga varvtal. Vid applikationer där bärigheten hos ett sfäriskt kullager ej räcker bör man använda sfäriskt rullager. Finns även i tätad version se Sfäriska kullager tätade. ATT TÄNKA PÅ DÄRFÖR SKA ETT LAGER SMÖRJAS Undvika metallisk kontakt mellan rullkropparna och lagerringarna - eliminera slitage Reducera friktionen i lagret Skyddar mot korrosion I det fall smörjningen sker med smörjfett, har smörjningen oftast som uppgift att även hålla föroreningar borta Självinställande Låg friktion vilket innebär låg temperatur även vid höga varvtal VID VAL AV KUL- OCH RULLAGER Belastning - radiell/axiell Tippmoment Brytpåkänningar Miljö/typ av föroreningar/temperatur Varvtal Utrymme Cylindriskt axelhål

21 Produkt Artikelnr d D B C # # C C Produkt Artikelnr d D B C C C C

22 KUL- OCH RULLAGER Sfäriska kullager KONISKA AXELHÅL Koniskt axelhål för montering med motsvarande hylsa har ofta C3 glapp, då man vid spänner fast lagret på axel. Sfäriska kullager är 2-radiga och är självinställande och därför okänsliga för snedställningar. Tillåten snedställning är 2-4. På grund av den inre konstruktionen är den axiella bärigheten låg, däremot lämpar sig sfäriskt kullager för höga varvtal. Koniska hål - K efterbeteckning ATT TÄNKA PÅ DÄRFÖR SKA ETT LAGER SMÖRJAS Undvika metallisk kontakt mellan rullkropparna och lagerringarna - eliminera slitage Reducera friktionen i lagret Skyddar mot korrosion Självinställande Låg friktion vilket innebär låg temperatur även vid höga varvtal Enkel montering med klämhylsa I det fall smörjningen sker med smörjfett, har smörjningen oftast som uppgift att även hålla föroreningar borta VID VAL AV KUL- OCH RULLAGER Belastning - radiell/axiell Tippmoment Brytpåkänningar Miljö/typ av föroreningar/temperatur Varvtal Utrymme Koniskt axelhål

23 Produkt Artikelnr axeldiameter d1 d D B Hylsa 1204K H K H KC H K H K H KC H KC H K H KC H K H KC H KC H K H KC H KC H K H KC H KC H K H KC H K H KC H KC H KC H K H KC H KC H KC H KC H K H KC H KC H KC H KC H KC H KC H2311 Produkt Artikelnr axeldiameter d1 d D B Hylsa 1212KC H KC H KC H K H KC H KC H KC H KC H KC H KC H K H KC H KC H K H KC H K H KC H KC H KC H K H KC H K H KC H K H KC H KC H KC H KC H K H KC H KC H KC H KC H KC H KC H KC H

24 KUL- OCH RULLAGER Sfäriska kullager TÄTADE Sfäriska kullager är 2-radiga och självinställande och därför okänsliga för snedställningar. Med tätning begränsas tillåten snedställning till 0,5. På grund av den inre konstruktionen är den axiella bärigheten väldigt låg, däremot lämpar sig sfäriskt kullager för höga varvtal. Vid applikationer där bärigheten hos ett sfäriskt kullager ej räcker bör man använda sfäriskt rullager. Koniska hål - K efterbeteckning ATT TÄNKA PÅ DÄRFÖR SKA ETT LAGER SMÖRJAS Undvika metallisk kontakt mellan rullkropparna och lagerringarna - eliminera slitage Reducera friktionen i lagret Skyddar mot korrosion I det fall smörjningen sker med smörjfett, har smörjningen oftast som uppgift att även hålla föroreningar borta Självinställande Försmorda och underhållsfria VID VAL AV KUL- OCH RULLAGER Belastning - radiell/axiell Tippmoment Brytpåkänningar Miljö/typ av föroreningar/temperatur Varvtal Utrymme Cylindriskt axelhål Produkt Artikelnr d D B RSG RSG RSG RSG RSG RSG RSG RSG RSG RSG RSG RSG RSG RSG RSG RSG RSG RSG

25 KUL- OCH RULLAGER Vinkelkontaktkullager ENRADIGA Axiellt förskjutna löpbanor mellan inner- och ytterringar medför lämplighet att överföra kombinerade belastningar. Ger styva lagringar. Vid radiell belastning uppstår axiell kraft, denna måste balanseras av en motsvarande kraft. Generellt använder man ett annat lager för att möta denna kraft. Enradiga vinkelkontaktkullager finns i två standardutförande. Utan efterbeteckning G, där endast ett lager används per lagringspunkt. G i efterbeteckning visar att lagret är parslipat och anpassat för att monteras direkt mot ett annat parslipat lager. ATT TÄNKA PÅ DÄRFÖR SKA ETT LAGER SMÖRJAS Undvika metallisk kontakt mellan rullkropparna och lagerringarna - eliminera slitage Reducera friktionen i lagret Skyddar mot korrosion I det fall smörjningen sker med smörjfett, har smörjningen oftast som uppgift att även hålla föroreningar borta Kombinerade laster Mycket begränsad förmåga att ta snedställning Parslipad version finns för montering av 2 eller flera lagringar VID VAL AV KUL- OCH RULLAGER Belastning - radiell/axiell Tippmoment Brytpåkänningar Miljö/typ av föroreningar/temperatur Varvtal Utrymme Produkt Artikelnr d D B 7200B BG CGGNP B BG CGGNP B BG B BG Produkt Artikelnr d D B 7302B B BG CGGNP B B BG CGGNP B BG

26 Produkt Artikelnr d D B 7205B BG CGGNP B BG B BG CGGNP B BG B BG CGGNP B BG B BG CGGNP B BG B BG CGGNP B BG B BG CGGNP B BG B BG CGGNP B BG B Produkt Artikelnr d D B 7212BG CGGNP B BG B BG CGGNP B BG B BG CGGNP B BG B BG CGGNP B BG B BG B BG BG BG B BG BG B BG B BG B BG

27 KUL- OCH RULLAGER Vinkelkontaktkullager TVÅRADIGA, ÖPPNA Konstruktionen av tvåradigt vinkelkontaktkullager kan jämföras med 2 st enradiga vinkelkontaktkullager, monterade i O-anordning. Detta lager har smalare inbyggnadsmått än 2 st enradiga lager. Lagret är konstruerat att överföra både radiella och axiella belastningar i båda riktningar. Relativt höga varvtal tillåts, dock mycket begränsad snedställningsförmåga. Denna lagertyp finns i öppen variant samt med både dubbelsidig spalttätning ZZ och kontakttätning 2RS. Tätade lager medför att bredden ökar marginellt. C3-versioner och med låsring NR, finns på vissa typer kontakta Internordic. Då 52/53-serien är jämförbar med 32/33 visar vi endast 52/53-serien, om 32/33 efterfrågas kontakta Internordic. ATT TÄNKA PÅ DÄRFÖR SKA ETT LAGER SMÖRJAS Undvika metallisk kontakt mellan rullkropparna och lagerringarna - eliminera slitage Tillåter både radiell och axiell belastning Både öppna och tätade varianter finns som lagerartiklar Reducera friktionen i lagret Skyddar mot korrosion I det fall smörjningen sker med smörjfett, har smörjningen oftast som uppgift att även hålla föroreningar borta VID VAL AV KUL- OCH RULLAGER Belastning - radiell/axiell Tippmoment Brytpåkänningar Miljö/typ av föroreningar/temperatur Varvtal Utrymme Produkt Artikelnr d D B , , , , , , , , , Produkt Artikelnr d D B , , , , , , , ,4 Produkt Artikelnr d D B , , , , , , ,

28 KUL- OCH RULLAGER Vinkelkontaktkullager TVÅRADIGA, TÄTADE Tvåradiga vinkelkontaktkullager finns även i tätad version. Det finns olika tätningsalternativ, både dubbelsidig spalttätning ZZ och kontakttätning 2RS. Tätade lager medför att bredden ökar marginellt. Lagret är konstruerat att överföra både radielbelastningar och axielbelastningar i båda riktningar. Relativt höga varvtal tillåts, dock mycket begränsad snedställningsförmåga. Då 52/53-serien är jämförbar med 32/33 visar vi endast 52/53-serien, om 32/33 efterfrågas kontakta Internordic. Tillåter både radiell och axiell belastning Försmorda och underhållsfria ATT TÄNKA PÅ DÄRFÖR SKA ETT LAGER SMÖRJAS Undvika metallisk kontakt mellan rullkropparna och lagerringarna - eliminera slitage Reducera friktionen i lagret Skyddar mot korrosion. I det fall smörjningen sker med smörjfett, har smörjningen oftast som uppgift att även hålla föroreningar borta VID VAL AV KUL- OCH RULLAGER Belastning - radiell/axiell Tippmoment Brytpåkänningar Miljö/typ av föroreningar/temperatur Varvtal Utrymme Produkt Artikelnr d D B RS ,6 5201ZZ , RS ,9 5202ZZ , RS , RS ,5 5203ZZ , RS ,2 5303ZZ , RS ,6 5204ZZ , RS ,2 5304ZZ , RS ,6 5205ZZ , RS Produkt Artikelnr d D B 5305ZZ RS ,8 5206ZZ , RS ,2 5306ZZ , RS ,0 5207ZZ , RS ,9 5307ZZ , RS ,2 5208ZZ , RS ,5 5308ZZ , RS ZZ RS ,7 Produkt Artikelnr d D B 5309ZZ , RS ZZ RS ,4 5310ZZ , RS ,3 5211ZZ ,3 5311ZZ , RS ,5 5212ZZ ,5 5312ZZ ,

29 KUL- OCH RULLAGER Sfäriska rullager CYLINDRISKA AXELHÅL Genom NTN/SNR erbjuder Internordic sfäriska rullager i ULTAGE-serien. Lagren, som tillverkas i Europa, är en vidareutveckling med förbättrade egenskaper såsom hastighet, livslängd, lägre friktion och arbetstemperatur. De har upp till 18 % högre bärighet och upp till 75 % längre livslängd vilket gör att du som kund får ett bättre alternativ. Med en högre hastighet når man fler applikationer. Lagren tillåter ±0,5 snedställning utan försämrad bärighet och vid lägre laster ännu större snedställning. Med metallhållare kan lagret arbeta från -60 C upp till 200 C, dock ska lämpligt smörjmedel användas. Stabiliserad värmebehandling möjliggör detta breda temperaturområde. För tuffa applikationer, såsom hög hastighet, chocklaster och föroreningar, väljer man en mässingshållare. Den minskar friktionen och genom sin konstruktion minskar resonansen samtidigt som man får förbättrad lastfördelning genom lagret. Sfäriska rullager finns med koniskt axelhål, dessa monteras med passande klämhylsa. Som standard tillverkas sfäriska rullager med smörjhål i ytterringen. Olika efterbeckningar på NTN/SNR sfäriska rullager: M - mässingshållare W33 smörjspår och hål i ytterring Robusta och tål snedställningar Lämpliga för stora belastningar K koniskt hål för montering med klämhylsa C3/C4 ökad inre lagerglapp Vibrerande applikationer kräver en annan typ av sfäriska rullager. NTN/SNR har en serie som kallas EF800. Mässingshållare och modifierad inre tolerans medför att detta lager står emot de stötar och värmeutveckling som denna applikation genererar. ATT TÄNKA PÅ DÄRFÖR SKA ETT LAGER SMÖRJAS Undvika metallisk kontakt mellan rullkropparna och lagerringarna - eliminera slitage. Reducera friktionen i lagret. Skyddar mot korrosion. I det fall smörjningen sker med smörjfett, har smörjningen oftast som uppgift att även hålla föroreningar borta. VID VAL AV KUL- OCH RULLAGER Belastning - radiell/axiell Tippmoment Brytpåkänningar Miljö/typ av föroreningar/temperatur Varvtal Utrymme

30 Prodiukt Artikelnr d D B 22205EAW33C VC EAW33C VC EAW33C VC EAW33C VC EAW33C EAW33C VC EAW33C EAW33C VC EAW33C EAW33C VC EAW33C EAW33C VC EAW33C EAW33C VC EAW33C EAW33C VC EAW33C EAW33C VC EAW33C EAW33C VC EAW33C EAW33C VC EAW33C EAW33C EAW33C Prodiukt Artikelnr d D B 21318VC EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C Prodiukt Artikelnr d D B 24030EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C EAW33C

31 KUL- OCH RULLAGER Sfäriska rullager KONISKA AXELHÅL Vid montering med klämhylsa måste lager med koniskt axelhål användas. Internordic erbjuder sfäriska rullager i ULTAGE serien från NTN/SNR. Lagren som tillverkas i Europa är en vidareutveckling med förbättrade egenskaper såsom hastighet, livslängd, lägre friktion och arbetstemperatur. Upp till 18 % högre bärighet och upp till 75 % längre livslängd gör att du som kund får ett bättre alternativ. Med en högre hastighet når man fler applikationer. Lagren tillåter ±0,5 snedställning utan försämrad bärighet, vid lägre laster ännu större snedställning. Med metallhållare kan lagret arbeta från -60 C upp till 200 C, dock ska lämpligt smörjmedel användas. Stabiliserad värmebehandling möjliggör detta breda temperaturområde. För tuffa applikationer, såsom hög hastighet, chocklaster och föroreningar, väljer man mässingshållare. Hållaren minskar friktionen, på grund av sin konstruktion minskar resonansen samtidigt som man får förbättrad lastfördelning genom lagret. Sfäriska rullager finns med koniskt axelhål, dessa monteras med passande klämhylsa. Som standard tillverkas sfäriska rullager med smörjhål i ytterringen. Olika efterbeckningar på NTN/SNR sfäriska rullager M - mässing hållare W33 smörjspår och hål i ytterring Hylsa underlättar montering och demontering av lager Lämpliga för stora belastningar K koniskt hål för montering med klämhylsa C3/C4 ökad inre lagerglapp Vibrerande applikationer kräver en annan typ av sfäriska rullager. NTN/SNR har en serie som kallas EF800. Mässingshållare och modifierad inre tolerans medför att detta lager står emot de stötar och värmeutveckling som denna applikation genererar. ATT TÄNKA PÅ DÄRFÖR SKA ETT LAGER SMÖRJAS Undvika metallisk kontakt mellan rullkropparna och lagerringarna - eliminera slitage. Reducera friktionen i lagret. Skyddar mot korrosion. I det fall smörjningen sker med smörjfett, har smörjningen oftast som uppgift att även hålla föroreningar borta. VID VAL AV KUL- OCH RULLAGER Belastning - radiell/axiell Tippmoment Brytpåkänningar Miljö/typ av föroreningar/temperatur Varvtal Utrymme
