1 K U L L A G E R K ATA L O G E N /

2 Utvecklat och förbättrat sortiment av kullager hos Ahlsell! Inom Ahlsell har vi under relativt lång tid jobbat med kullager och transmission. Vi tar nu nästa steg och gör en rejäl satsning genom att förbättra vårt utbud till dig som kund. Vi vill genom detta bli en mer komplett leverantör till dig. Vi har knutit nya leverantörer till oss, vi breddar vår lagerhållnig på ett helt annat sätt än tidigare samtidigt som vi lyft kompetensen och utsett några specialistsäljare som kan svara på mer komplicerade frågor. Mycket finns på lager övrigt kan anskaffas. Detta sammantaget gör att du nu kan se oss som en stark aktör på marknaden. Vänd dig till din Ahlsell kontakt för att få svar på dina frågor, eller någon av våra specialister. Internetbutiken genvägen till bekvämare arbetsdagar Välkommen in i vår Internetbutik, en butik som förenklar och gör dina arbetsdagar bekvämare. Här kan du enkelt göra beställningar ur vårt kompletta sortiment, kontrollera lagersaldon, leveranstider, se dina tidigare order och granska dina fakturor. Dessutom kan du göra offerter till dina kunder med text och bilder, plocka ut säkerhetsdatablad och produktblad i pdf-format, slå på kundunika artiklar och införa attestrutiner för dina anställda. Allt när det passar dig bäst, Internetbutiken har öppet dygnet runt. Välkommen till Vi vill inte bara vara Sveriges bästa grossist till professionella slutkunder, vi vill även vara ledande inom olika teknikområden. Vår satsning inom kullager och transmission är ett bevis på detta. Välkommen till Kullagerkatalogen_ indd :05:11

3 Innehållsförteckning Bokstavsregister... Spårkullager Vinkelkontaktkullager enradigt Vinkelkontaktkullager tvåradigt Axialkullager Sfäriska kullager Sfäriska rullager Cylindriska rulllager Koniska kullager Lagerhus och tätningar Nålbussning Nållager Innerring Kamrulle Löprullar Insatslager Huslagerenhet Ledlager och länkhuvud Övriga kullager... 89

4 Schaeffler Group utvecklar, tillverkar och marknadsför rullningslager för rotativa och linjära rörelser under sina varumärken INA och FAG. I gruppens produktprogram ingår därutöver ett brett sortiment av motor- och transmissionskomponenter till fordonsindustrin. Huvudkontoret ligger i Herzogenaurach i Bayern (Tyskland) och produkterna tillverkas vid 80 egna produktionsenheter i Europa, Nord- och Sydamerika samt Asien. Företagets alla processer är kvalitetssäkrade enligt ISO/TS 16949, ISO 9001 samt miljöledningssystemet ISO Schaeffler Sverige AB, med totalt 55 medarbetare, ingår i Schaefflers internationella organisation och svarar för marknadsföringen av företagets produkter på den svenska marknaden. Ett starkt fokus i den svenska säljorganisationen ligger på att ge våra kunder och återförsäljare runt om i Sverige kompetent och snabb användningsteknisk rådgivning och personlig service. Mer om Schaeffler Group och våra produkter finner du på gruppens globala hemsida samt på det svenska försäljningsbolagets hemsida Schaefflers elektroniska produktkatalog MEDIAS finner du på;

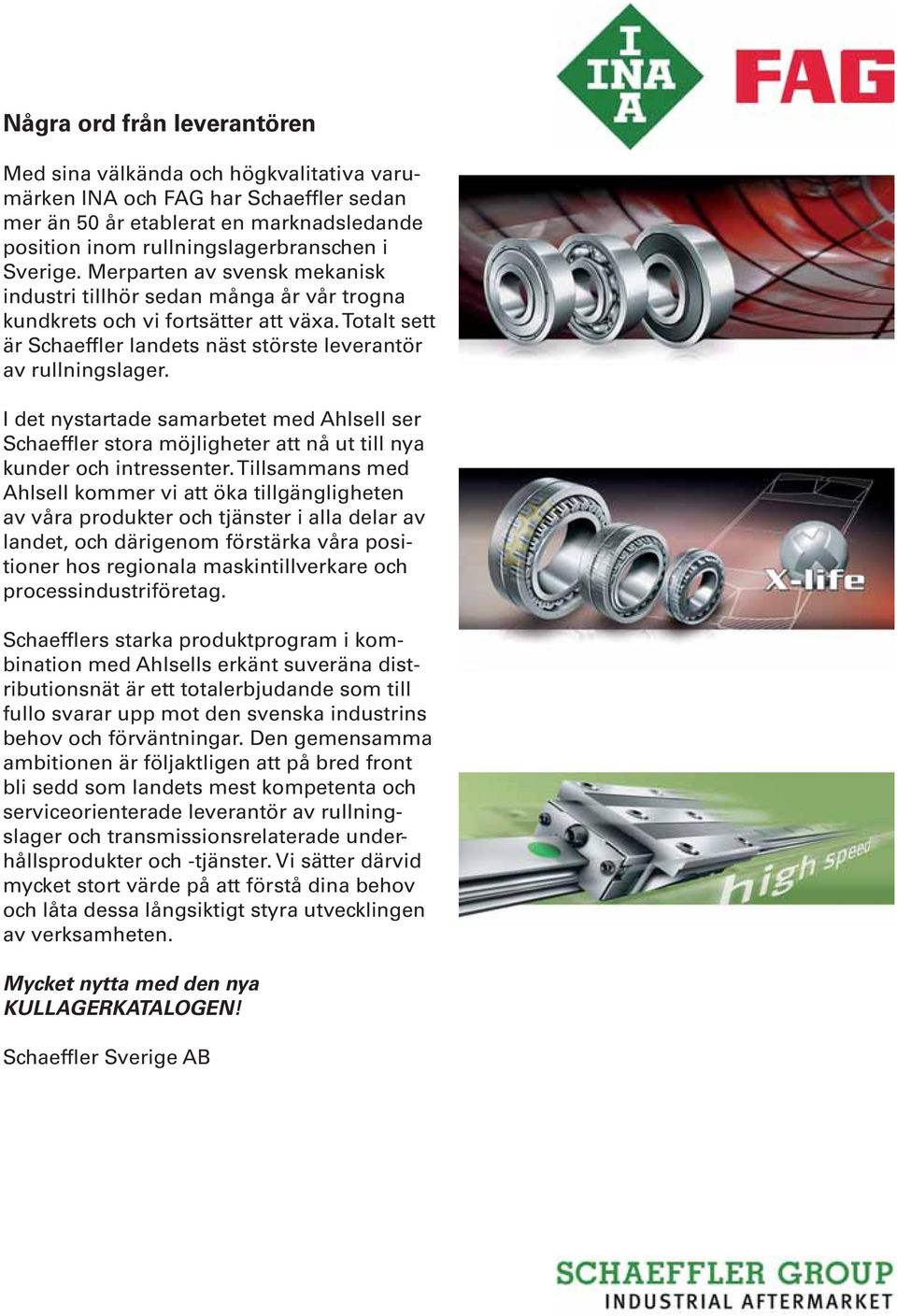

5 Några ord från leverantören Med sina välkända och högkvalitativa varumärken INA och FAG har Schaeffler sedan mer än 50 år etablerat en marknadsledande position inom rullningslagerbranschen i Sverige. Merparten av svensk mekanisk industri tillhör sedan många år vår trogna kundkrets och vi fortsätter att växa. Totalt sett är Schaeffler landets näst störste leverantör av rullningslager. I det nystartade samarbetet med Ahlsell ser Schaeffler stora möjligheter att nå ut till nya kunder och intressenter. Tillsammans med Ahlsell kommer vi att öka tillgängligheten av våra produkter och tjänster i alla delar av landet, och därigenom förstärka våra positioner hos regionala maskintillverkare och processindustriföretag. Schaefflers starka produktprogram i kombination med Ahlsells erkänt suveräna distributionsnät är ett totalerbjudande som till fullo svarar upp mot den svenska industrins behov och förväntningar. Den gemensamma ambitionen är följaktligen att på bred front bli sedd som landets mest kompetenta och serviceorienterade leverantör av rullningslager och transmissionsrelaterade underhållsprodukter och -tjänster. Vi sätter därvid mycket stort värde på att förstå dina behov och låta dessa långsiktigt styra utvecklingen av verksamheten. Mycket nytta med den nya KULLAGERKATALOGEN! Schaeffler Sverige AB

6

7 Bokstavregister Benämning Sida Benämning Sida Benämning Sida Axialspårkullager...30 Cylindriska rullager...42 Fyrpunktslager...92 Huslagerenheter...80 Hylsor...90 Innerring...64 Insatslager...76 Kamrulle...68 Koniska rullager...50 Lagerhus och tätningar...54 Ledlager...84 Låsmutter...91 Länkhuvuden...86 Nålbussning...58 Nållager NA NK NX...60 Nållager RNA...61 Sfäriska kullager...32 Sfäriska rullager...36 Spårkullager...18 Stöd och löprulle...72 Vinkelkontaktkullager enradiga...26 Vinkelkontaktkullager tvåradiga

8 Bokstavsregister Benämning Sida Benämning Sida Benämning Sida 6

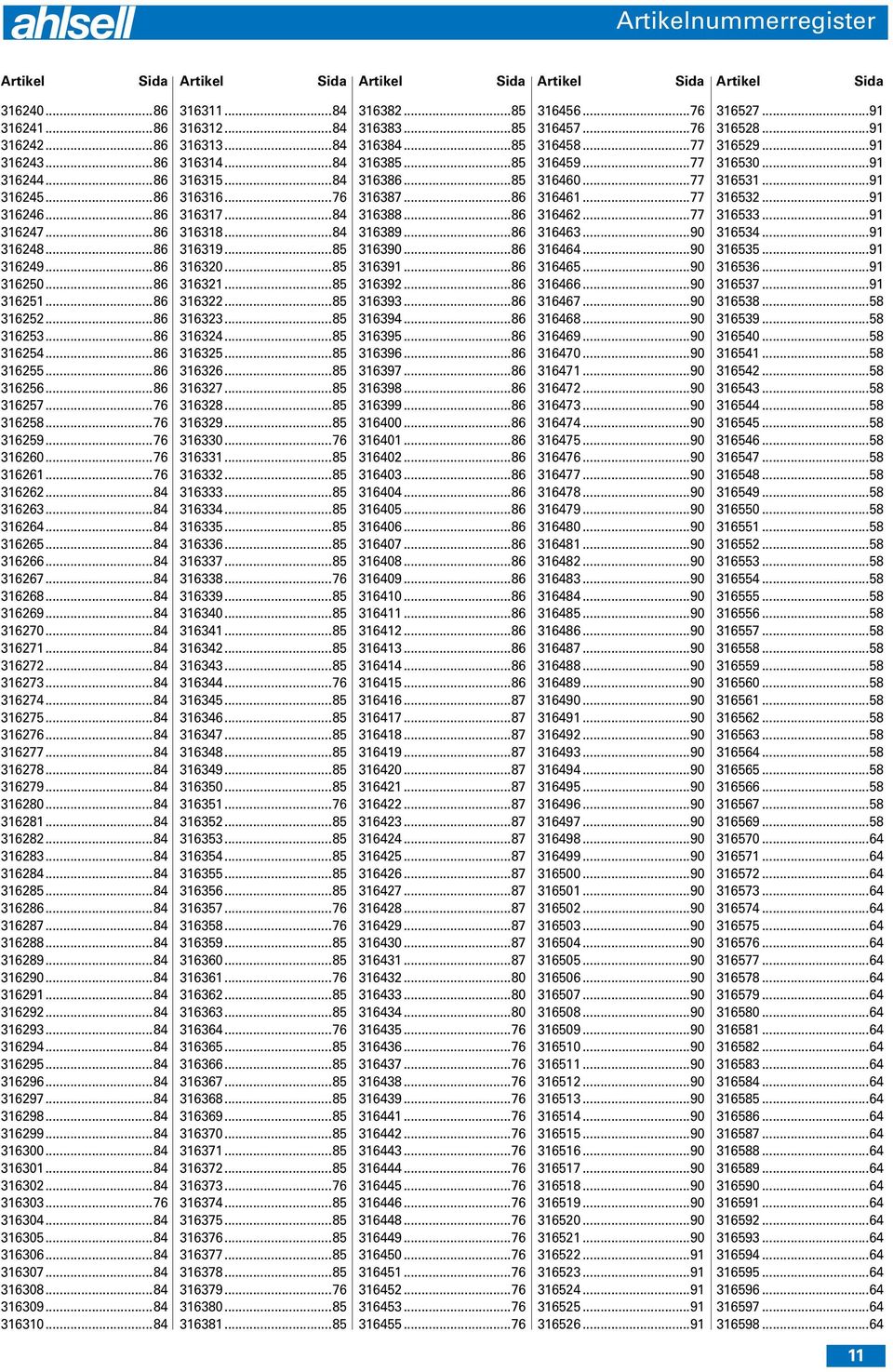

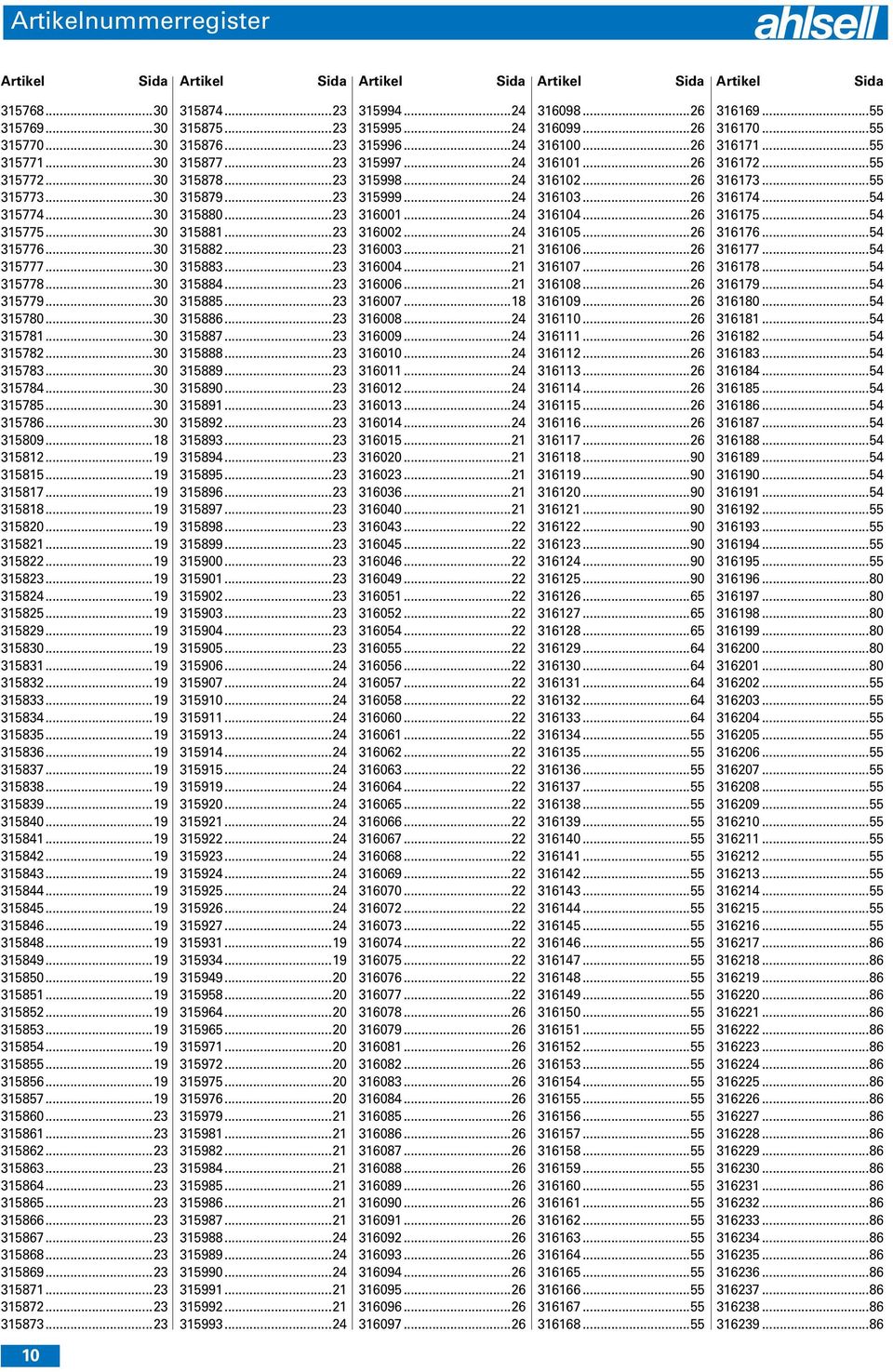

9 Artikelnummerregister Artikel Sida Artikel Sida Artikel Sida Artikel Sida Artikel Sida

17 Lager för rotationsrörelse utförs som rullningslager eller som glidlager. Man skiljer på om de uppträdande krafterna överförs mellan delar som rör sig mot varandra med rullande eller glidande element. Rullningslager Rullningslager består i allmänhet av två lagerringar med integrerade löpbanor. Mellan ringarna placeras rullkroppar som rullar på löpbanorna. Som rullkroppar används kulor, cylindriska, koniska, sfäriska rullar och nålrullar. Ett hållare styr i regel rullkropparna, håller dem på lika avstånd från varandra och hindrar att de berör varandra. Vid nållager och flänslösa sfäriska rullager svarar hållaren dessutom för att rullkroppsaxeln har rätt läge. Hos isärtagbara lager håller hållaren samman rullkropparna och underlättar därmed montering av lagret. För speciella tillämpningar används även fullrulliga, -kuliga eller -nåliga rullningslager. Standardmaterial för plåthållare är stål, för vissa tillämpningar även mässing. Massiva hållare finns i mässing, stål, vävlaminat och andra material. Hållare av termoplastiska plaster är också mycket utbredda, i synnerhet sådana av glasfiberförstärkt polyamid. Löpringar och rullkroppar är huvudsakligen av genomhärdat kromstål, dessutom används emellertid även sätthärdningsstål. Speciallager för extrema driftsförhållanden belastning, varvtal, temperatur, korrosion består av temperaturfasta och/eller ickerostande stål, plast, keramik samt andra material. Rullningslager finns öppna samt tätade på en eller båda sidor. De mest gångbara tätningstyperna är spalt- och läpptätningar. Egenskaper och användning Varje rullningslagertyp har karakteristiska egenskaper som gör just den typen speciellt lämplig för ett visst lagringsfall. Några generella regler när det gäller val av lagertyp finns egentligen inte, eftersom nästan alltid flera faktorer måste beaktas och vägas mot varandra. Till exempel måste man förutom belastning och varvtal också ta hänsyn till påverkan av till exempel temperatur, smörjning, vibrationer, inbyggnad och underhåll osv. I många fall bestäms minst ett av lagrets huvudmått oftast håldiametern av omgivningskonstruktionen. Rullningslager för huvudsakligen radiella belastningar benämns radiallager. De flesta radiallager tar upp kombinerade belastningar, t.ex. spårkullager, vinkelkontaktkullager, koniska rullager eller sfäriska rullager. Cylindriska rullager N, NU, de flesta nållager, nålbussningar samt nålkransar kan endast belastas radiellt. Rullningslager för huvudsakligen axiella belastningar benämns axiallager. Sfäriska axial-rullager och enkelverkande axialvinkelkontaktkullager tar upp kombinerade axial- och radiallaster. Övriga axiallager är endast lämpliga för axiallaster. Om det endast finns litet utrymme i radiell riktning, väljs lager med mindre tvärsnittshöjd, t.ex. nålkransar, nållager utan eller med innerring, spårkullager och sfäriska rullager i vissa serier. Om det axiella utrymmet är begränsat är vissa serier av enradiga cylindriska rullager, spår- eller vinkelkontaktkullager lämpliga vid radiell och kombinerad belastning. För axiella belastningar används axialnålkransar, axialnållager eller axialspårkullager i vissa serier. 15

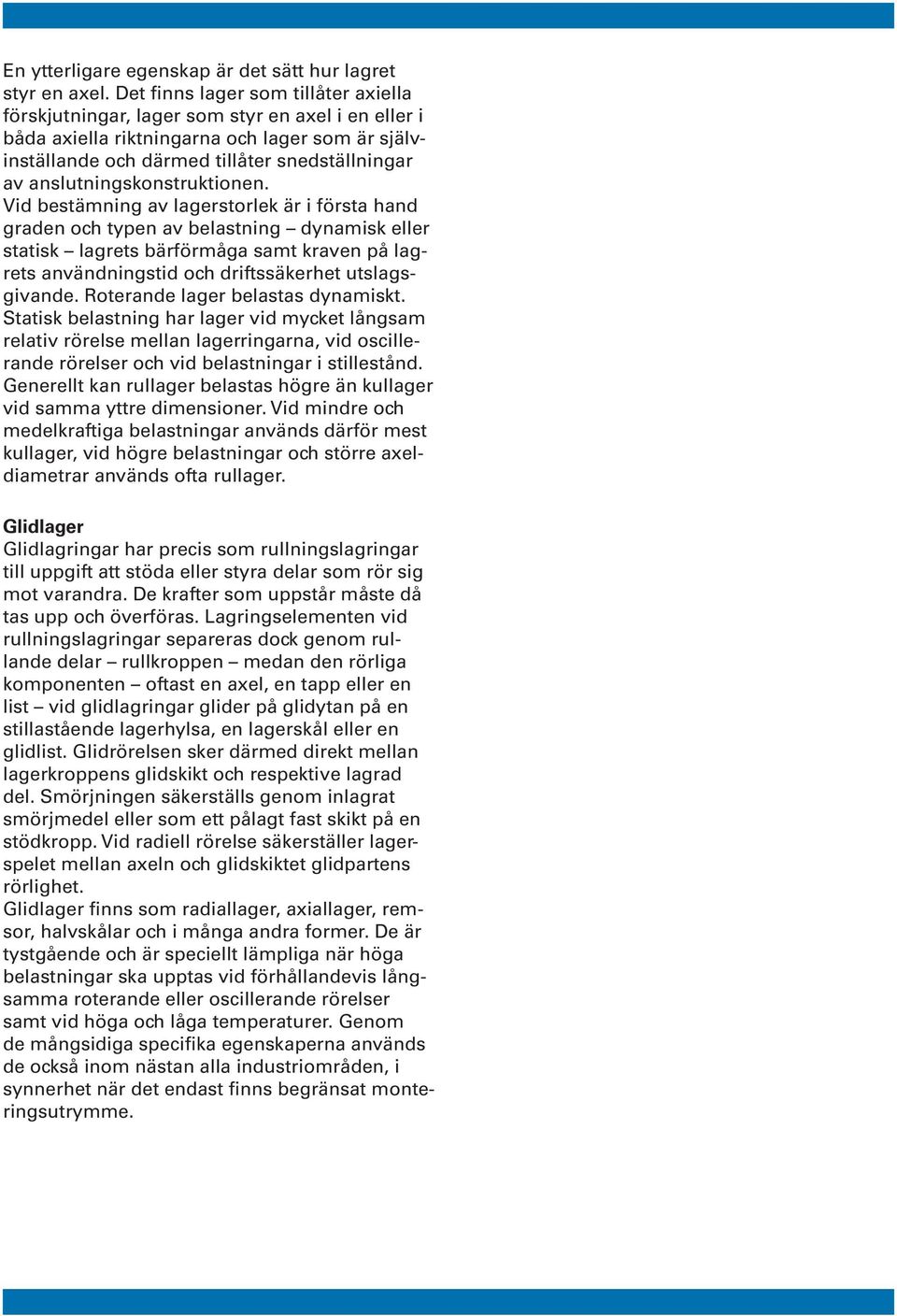

18 En ytterligare egenskap är det sätt hur lagret styr en axel. Det finns lager som tillåter axiella förskjutningar, lager som styr en axel i en eller i båda axiella riktningarna och lager som är självinställande och därmed tillåter snedställningar av anslutningskonstruktionen. Vid bestämning av lagerstorlek är i första hand graden och typen av belastning dynamisk eller statisk lagrets bärförmåga samt kraven på lagrets användningstid och driftssäkerhet utslagsgivande. Roterande lager belastas dynamiskt. Statisk belastning har lager vid mycket långsam relativ rörelse mellan lagerringarna, vid oscillerande rörelser och vid belastningar i stillestånd. Generellt kan rullager belastas högre än kullager vid samma yttre dimensioner. Vid mindre och medelkraftiga belastningar används därför mest kullager, vid högre belastningar och större axeldiametrar används ofta rullager. Glidlager Glidlagringar har precis som rullningslagringar till uppgift att stöda eller styra delar som rör sig mot varandra. De krafter som uppstår måste då tas upp och överföras. Lagringselementen vid rullningslagringar separeras dock genom rullande delar rullkroppen medan den rörliga komponenten oftast en axel, en tapp eller en list vid glidlagringar glider på glidytan på en stillastående lagerhylsa, en lagerskål eller en glidlist. Glidrörelsen sker därmed direkt mellan lagerkroppens glidskikt och respektive lagrad del. Smörjningen säkerställs genom inlagrat smörjmedel eller som ett pålagt fast skikt på en stödkropp. Vid radiell rörelse säkerställer lagerspelet mellan axeln och glidskiktet glidpartens rörlighet. Glidlager finns som radiallager, axiallager, remsor, halvskålar och i många andra former. De är tystgående och är speciellt lämpliga när höga belastningar ska upptas vid förhållandevis långsamma roterande eller oscillerande rörelser samt vid höga och låga temperaturer. Genom de mångsidiga specifika egenskaperna används de också inom nästan alla industriområden, i synnerhet när det endast finns begränsat monteringsutrymme. 16

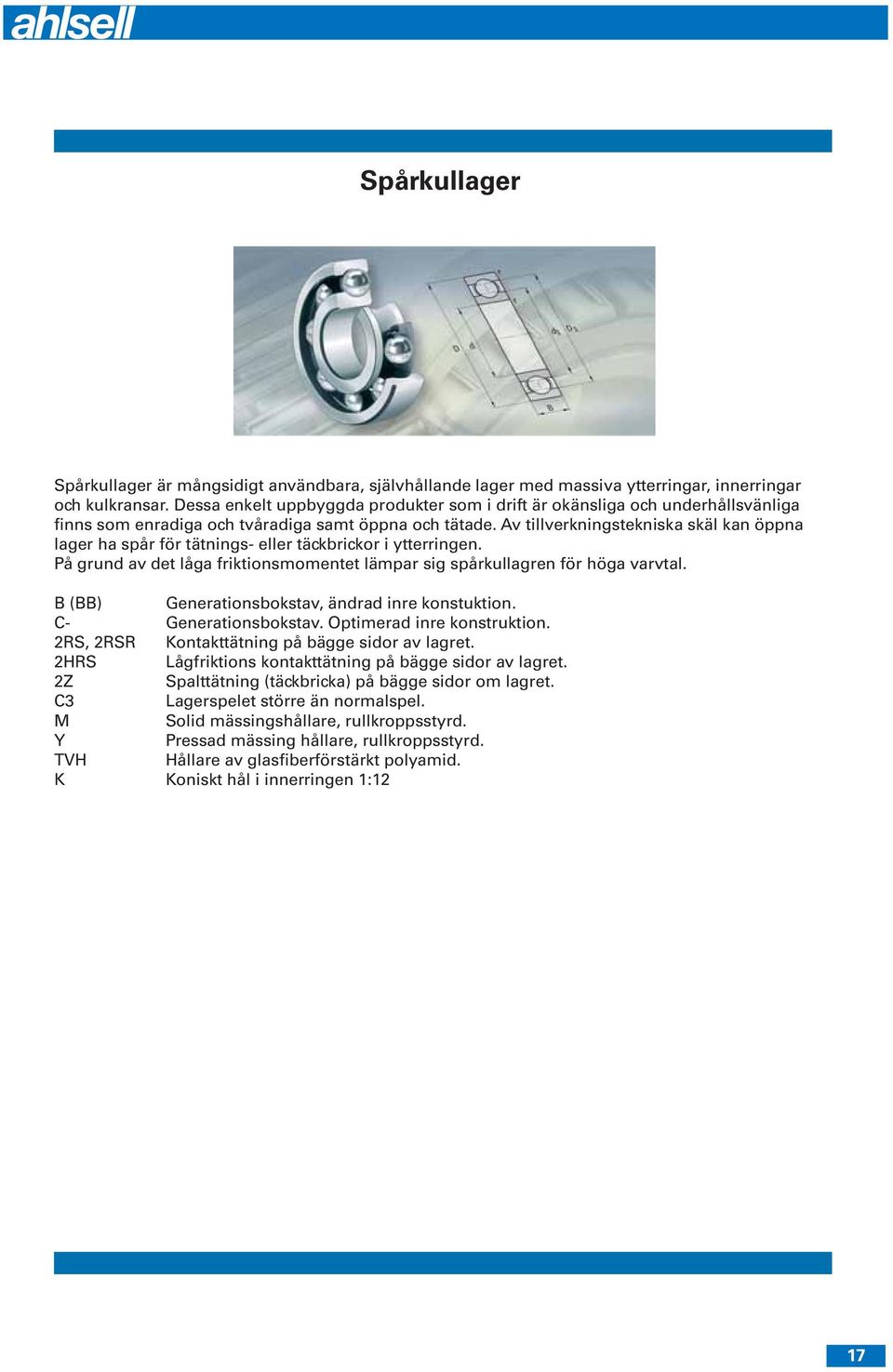

19 Spårkullager Spårkullager 01 Spårkullager är mångsidigt användbara, självhållande lager med massiva ytterringar, innerringar och kulkransar. Dessa enkelt uppbyggda produkter som i drift är okänsliga och underhållsvänliga finns som enradiga och tvåradiga samt öppna och tätade. Av tillverkningstekniska skäl kan öppna lager ha spår för tätnings- eller täckbrickor i ytterringen. På grund av det låga friktionsmomentet lämpar sig spårkullagren för höga varvtal. B (BB) Generationsbokstav, ändrad inre konstuktion. C- Generationsbokstav. Optimerad inre konstruktion. 2RS, 2RSR Kontakttätning på bägge sidor av lagret. 2HRS Lågfriktions kontakttätning på bägge sidor av lagret. 2Z Spalttätning (täckbricka) på bägge sidor om lagret. C3 Lagerspelet större än normalspel. M Solid mässingshållare, rullkroppsstyrd. Y Pressad mässing hållare, rullkroppsstyrd. TVH Hållare av glasfiberförstärkt polyamid. K Koniskt hål i innerringen 1:12 17

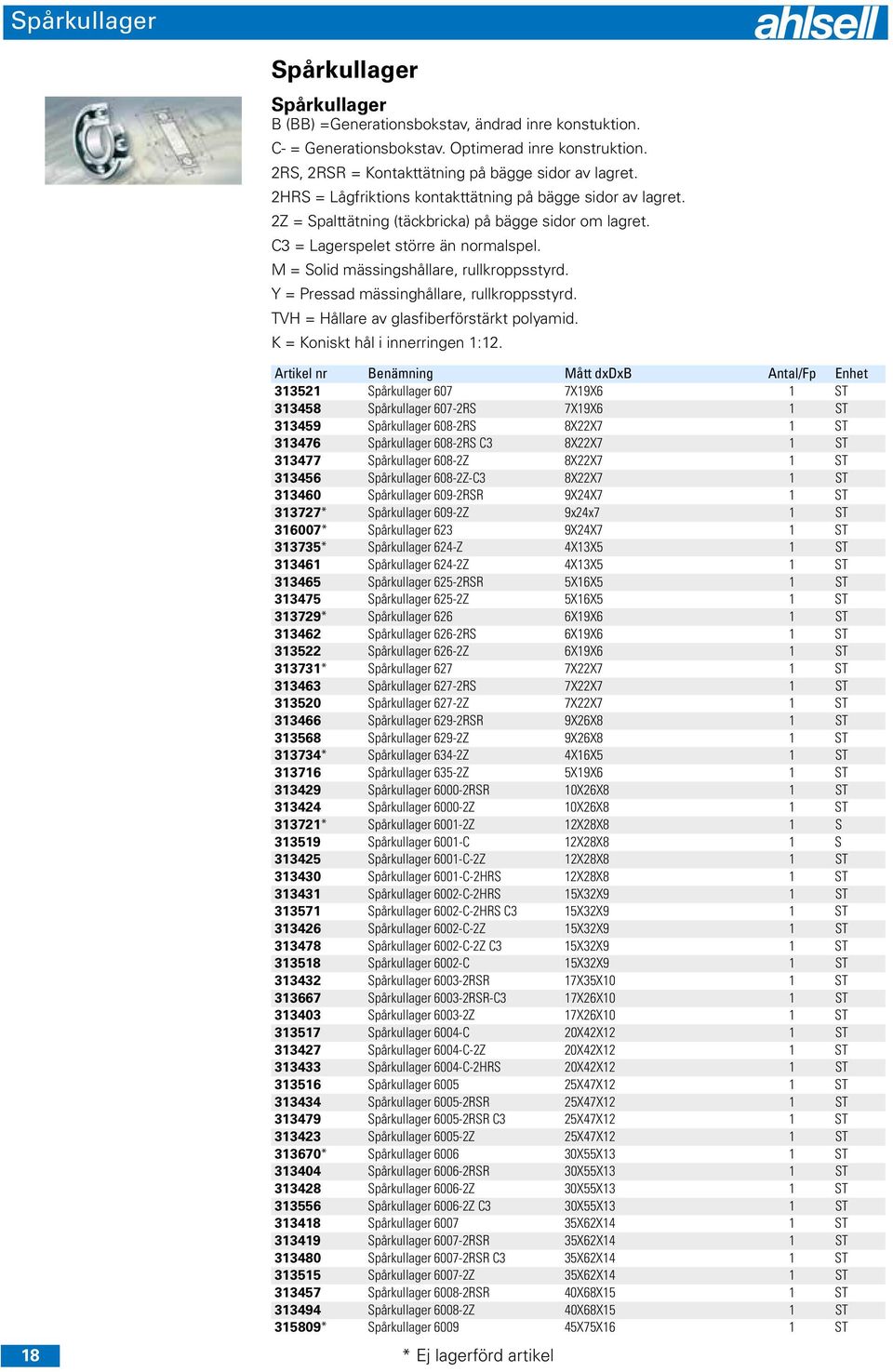

20 Spårkullager Spårkullager Spårkullager B (BB) =Generationsbokstav, ändrad inre konstuktion. C- = Generationsbokstav. Optimerad inre konstruktion. 2RS, 2RSR = Kontakttätning på bägge sidor av lagret. 2HRS = Lågfriktions kontakttätning på bägge sidor av lagret. 2Z = Spalttätning (täckbricka) på bägge sidor om lagret. C3 = Lagerspelet större än normalspel. M = Solid mässingshållare, rullkroppsstyrd. Y = Pressad mässinghållare, rullkroppsstyrd. TVH = Hållare av glasfiberförstärkt polyamid. K = Koniskt hål i innerringen 1: Artikel nr Benämning Mått dxdxb Antal/Fp Enhet Spårkullager 607 7X19X6 1 ST Spårkullager 607-2RS 7X19X6 1 ST Spårkullager 608-2RS 8X22X7 1 ST Spårkullager 608-2RS C3 8X22X7 1 ST Spårkullager 608-2Z 8X22X7 1 ST Spårkullager 608-2Z-C3 8X22X7 1 ST Spårkullager 609-2RSR 9X24X7 1 ST * Spårkullager 609-2Z 9x24x7 1 ST * Spårkullager 623 9X24X7 1 ST * Spårkullager 624-Z 4X13X5 1 ST Spårkullager 624-2Z 4X13X5 1 ST Spårkullager 625-2RSR 5X16X5 1 ST Spårkullager 625-2Z 5X16X5 1 ST * Spårkullager 626 6X19X6 1 ST Spårkullager 626-2RS 6X19X6 1 ST Spårkullager 626-2Z 6X19X6 1 ST * Spårkullager 627 7X22X7 1 ST Spårkullager 627-2RS 7X22X7 1 ST Spårkullager 627-2Z 7X22X7 1 ST Spårkullager 629-2RSR 9X26X8 1 ST Spårkullager 629-2Z 9X26X8 1 ST * Spårkullager 634-2Z 4X16X5 1 ST Spårkullager 635-2Z 5X19X6 1 ST Spårkullager RSR 10X26X8 1 ST Spårkullager Z 10X26X8 1 ST * Spårkullager Z 12X28X8 1 S Spårkullager 6001-C 12X28X8 1 S Spårkullager 6001-C-2Z 12X28X8 1 ST Spårkullager 6001-C-2HRS 12X28X8 1 ST Spårkullager 6002-C-2HRS 15X32X9 1 ST Spårkullager 6002-C-2HRS C3 15X32X9 1 ST Spårkullager 6002-C-2Z 15X32X9 1 ST Spårkullager 6002-C-2Z C3 15X32X9 1 ST Spårkullager 6002-C 15X32X9 1 ST Spårkullager RSR 17X35X10 1 ST Spårkullager RSR-C3 17X26X10 1 ST Spårkullager Z 17X26X10 1 ST Spårkullager 6004-C 20X42X12 1 ST Spårkullager 6004-C-2Z 20X42X12 1 ST Spårkullager 6004-C-2HRS 20X42X12 1 ST Spårkullager X47X12 1 ST Spårkullager RSR 25X47X12 1 ST Spårkullager RSR C3 25X47X12 1 ST Spårkullager Z 25X47X12 1 ST * Spårkullager X55X13 1 ST Spårkullager RSR 30X55X13 1 ST Spårkullager Z 30X55X13 1 ST Spårkullager Z C3 30X55X13 1 ST Spårkullager X62X14 1 ST Spårkullager RSR 35X62X14 1 ST Spårkullager RSR C3 35X62X14 1 ST Spårkullager Z 35X62X14 1 ST Spårkullager RSR 40X68X15 1 ST Spårkullager Z 40X68X15 1 ST * Spårkullager X75X16 1 ST

21 Spårkullager Artikel nr Benämning Mått dxdxb Antal/Fp Enhet Spårkullager RSR 45X75X16 1 ST Spårkullager Z 45X75X16 1 ST * Spårkullager X80X16 1 ST Spårkullager RSR 50X80X16 1 ST Spårkullager Z 50X80X16 1 ST * Spårkullager X90X18 1 ST Spårkullager RSR 55X90X18 1 ST * Spårkullager Z 55X90X18 1 ST * Spårkullager X95X18 1 ST Spårkullager RSR 60X95X18 1 ST * Spårkullager Z 60X95X18 1 ST * Spårkullager X100X18 1 ST * Spårkullager RSR 65X100X18 1 ST * Spårkullager Z 65X100X18 1 ST * Spårkullager X110X20 1 ST * Spårkullager RSR 70X26X20 1 ST Spårkullager Z 70X110X20 1 ST Spårkullager X115X20 1 ST Spårkullager RSR 75X115X20 1 ST * Spårkullager Z 75X115X20 1 ST * Spårkullager X26X22 1 ST * Spårkullager RSR 80X26X22 1 ST * Spårkullager Z 80X26X22 1 ST * Spårkullager X26X22 1 ST * Spårkullager RSR 85X26X22 1 ST * Spårkullager Z 85X26X22 1 ST * Spårkullager X26X24 1 ST * Spårkullager RSR 90X26X24 1 ST * Spårkullager Z 90X140X24 1 ST * Spårkullager X26X24 1 ST * Spårkullager X26X24 1 ST * Spårkullager RSR 100X150X24 1 ST * Spårkullager Z 100X150X24 1 ST * Spårkullager X160X26 1 ST * Spårkullager Z 105X160X26 1 ST * Spårkullager X170X28 1 ST * Spårkullager Z 110X26X28 1 ST Spårkullager X26X28 1 ST * Spårkullager RSR 120X180X28 1 ST * Spårkullager Z 120X26X28 1 ST * Spårkullager X200X33 1 ST * Spårkullager X210X33 1 ST * Spårkullager X225X35 1 ST * Spårkullager 6032-M 160X240X38 1 ST * Spårkullager 6036-M 180X280X46 1 ST * Spårkullager 6038-M 190X290X46 1 ST * Spårkullager 6040-M 200X310X51 1 ST * Spårkullager 6044-M 220X340X56 1 ST Spårkullager 6200-C-2Z 10X30X9 1 ST Spårkullager 6200-C-Z 10X30X9 1 ST Spårkullager 6200-C 10X30X9 1 ST Spårkullager 6200-C-2HRS 10X30X9 1 ST Spårkullager 6201-C-2Z 12X32X10 1 ST Spårkullager 6201-C-2HRS 12X32X10 1 ST * Spårkullager RSR 12X32X10 1 ST * Spårkullager RSR-C3 12X32X10 1 ST Spårkullager Z-C3 12X32X10 1 ST * Spårkullager 6201-C 12X32X10 1 ST Spårkullager 6201-C-Z 12X32X10 1 ST Spårkullager 6201-C-HRS 12X32X10 1 ST Spårkullager 6202-C-HRS 15X35X11 1 ST Spårkullager 6202-C-Z 15X35X11 1 ST * Spårkullager 6202-C 15X35X11 1 ST * Spårkullager 6202-C-2Z 15X35X11 1 ST Spårkullager 6202-C-2Z C3 15X35X11 1 ST Spårkullager 6202-C-2HRS 15X35X11 1 ST Spårkullager 6202-C-2HRS C3 15X35X11 1 ST * Spårkullager RSR 15X35X11 1 ST * Spårkullager RSR-C3 15X35X11 1 ST * Spårkullager Z 15X35X11 1 ST * Spårkullager Z-C3 15X35X11 1 ST Spårkullager 6203-C-HRS 17X40X12 1 ST 19
