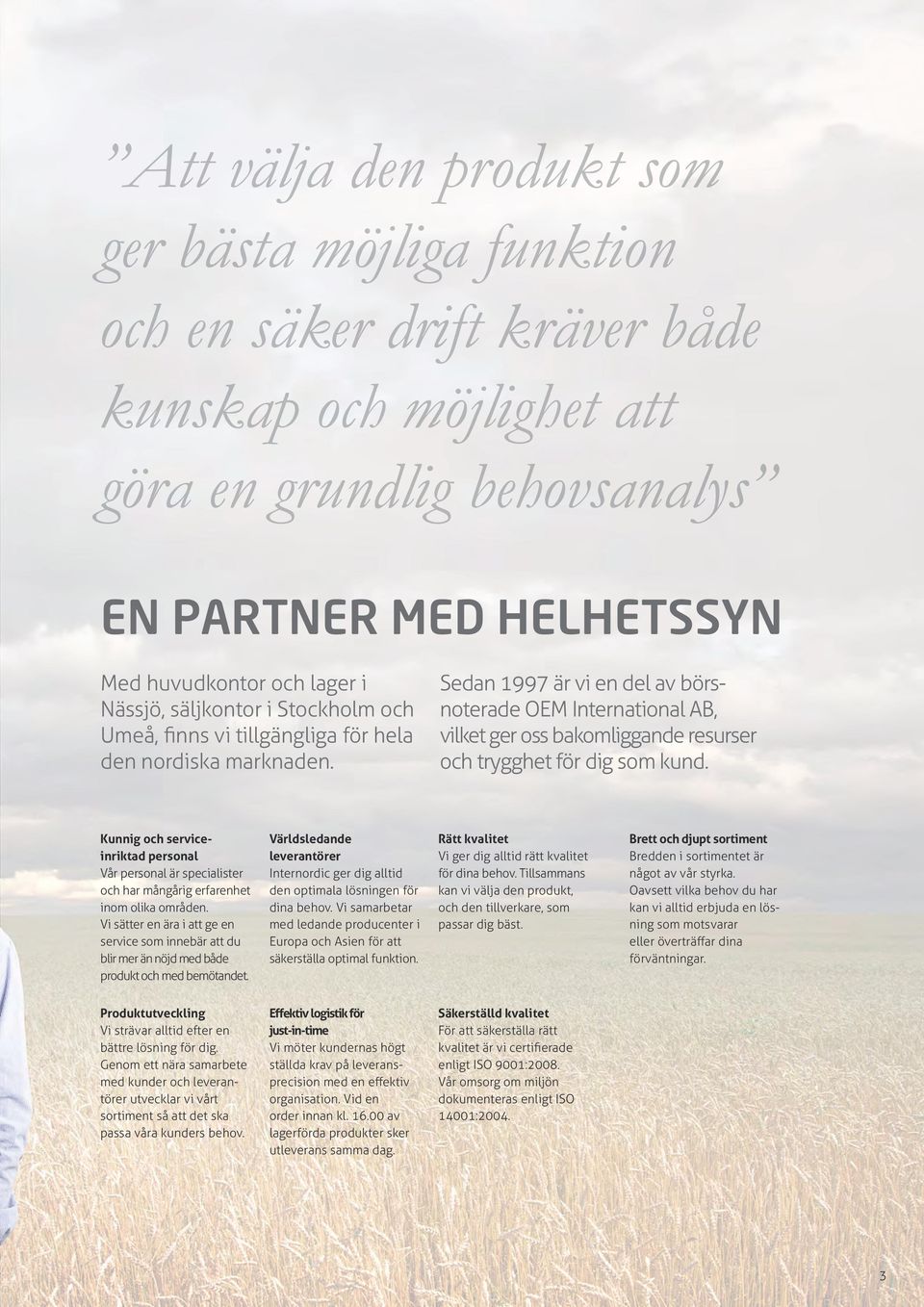

3 Att välja den produkt som ger bästa möjliga funktion och en säker drift kräver både kunskap och möjlighet att göra en grundlig behovsanalys EN PARTNER MED HELHETSSYN Med huvudkontor och lager i Nässjö, säljkontor i Stockholm och Umeå, finns vi tillgängliga för hela den nordiska marknaden. Sedan 1997 är vi en del av börsnoterade OEM International AB, vilket ger oss bakomliggande resurser och trygghet för dig som kund. Kunnig och serviceinriktad personal Vår personal är specialister och har mångårig erfarenhet inom olika områden. Vi sätter en ära i att ge en service som innebär att du blir mer än nöjd med både produkt och med bemötandet. Världsledande leverantörer Internordic ger dig alltid den optimala lösningen för dina behov. Vi samarbetar med ledande producenter i Europa och Asien för att säkerställa optimal funktion. Rätt kvalitet Vi ger dig alltid rätt kvalitet för dina behov. Tillsammans kan vi välja den produkt, och den tillverkare, som passar dig bäst. Brett och djupt sortiment Bredden i sortimentet är något av vår styrka. Oavsett vilka behov du har kan vi alltid erbjuda en lösning som motsvarar eller överträffar dina förväntningar. Produktutveckling Vi strävar alltid efter en bättre lösning för dig. Genom ett nära samarbete med kunder och leverantörer utvecklar vi vårt sortiment så att det ska passa våra kunders behov. Effektiv logistik för just-in-time Vi möter kundernas högt ställda krav på leveransprecision med en effektiv organisation. Vid en order innan kl av lagerförda produkter sker utleverans samma dag. Säkerställd kvalitet För att säkerställa rätt kvalitet är vi certifierade enligt ISO 9001:2008. Vår omsorg om miljön dokumenteras enligt ISO 14001:

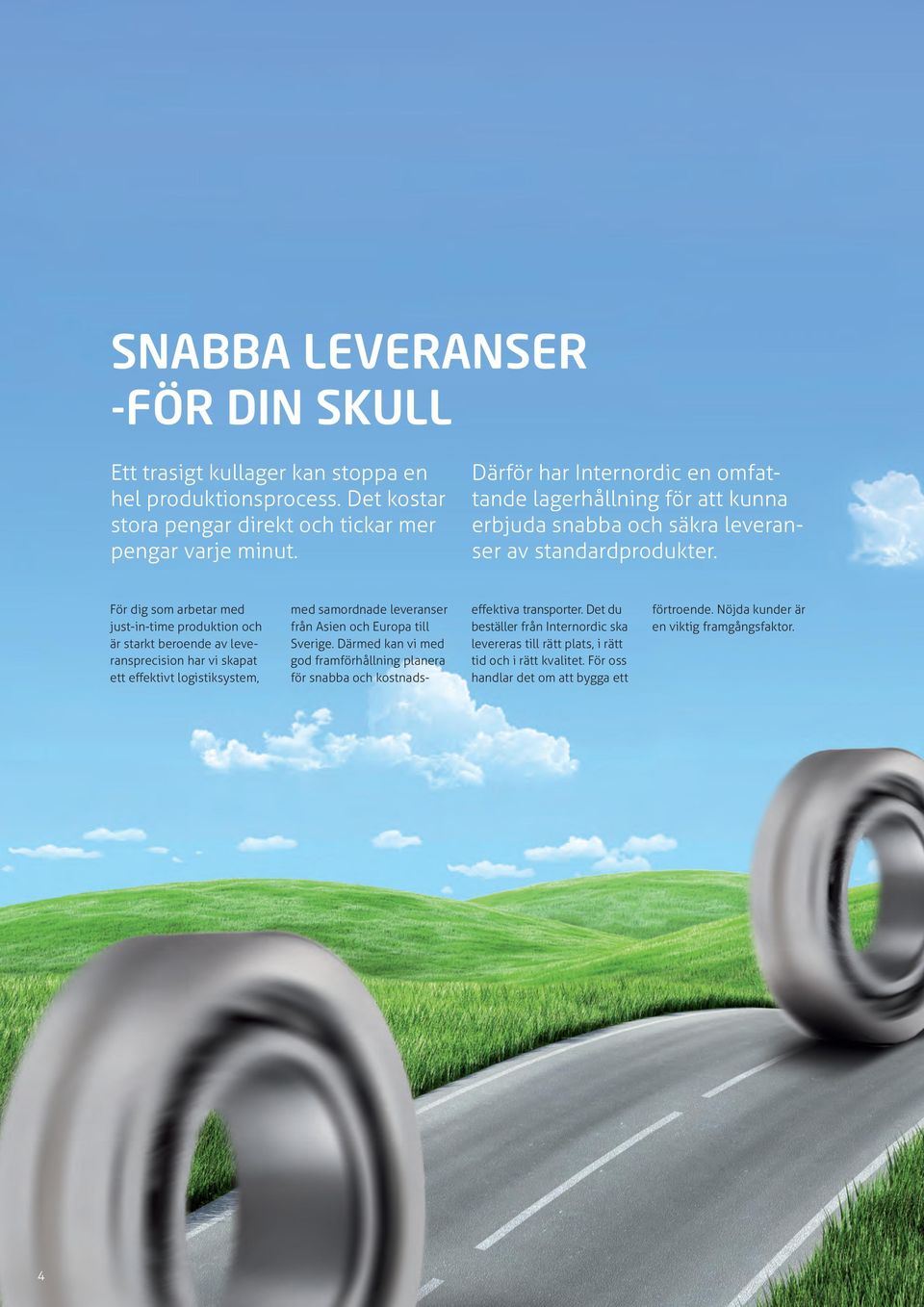

4 SNABBA LEVERANSER -FOR DIN SKULL Ett trasigt kullager kan stoppa en hel produktionsprocess. Det kostar stora pengar direkt och tickar mer pengar varje minut. Därför har Internordic en omfattande lagerhållning för att kunna erbjuda snabba och säkra leveranser av standardprodukter. För dig som arbetar med just-in-time produktion och är starkt beroende av leveransprecision har vi skapat ett effektivt logistik system, med samordnade leveranser från Asien och Europa till Sverige. Därmed kan vi med god framförhållning planera för snabba och kostnadseffektiva transporter. Det du beställer från Internordic ska levereras till rätt plats, i rätt tid och i rätt kvalitet. För oss handlar det om att bygga ett förtroende. Nöjda kunder är en viktig framgångsfaktor. 4

5 5

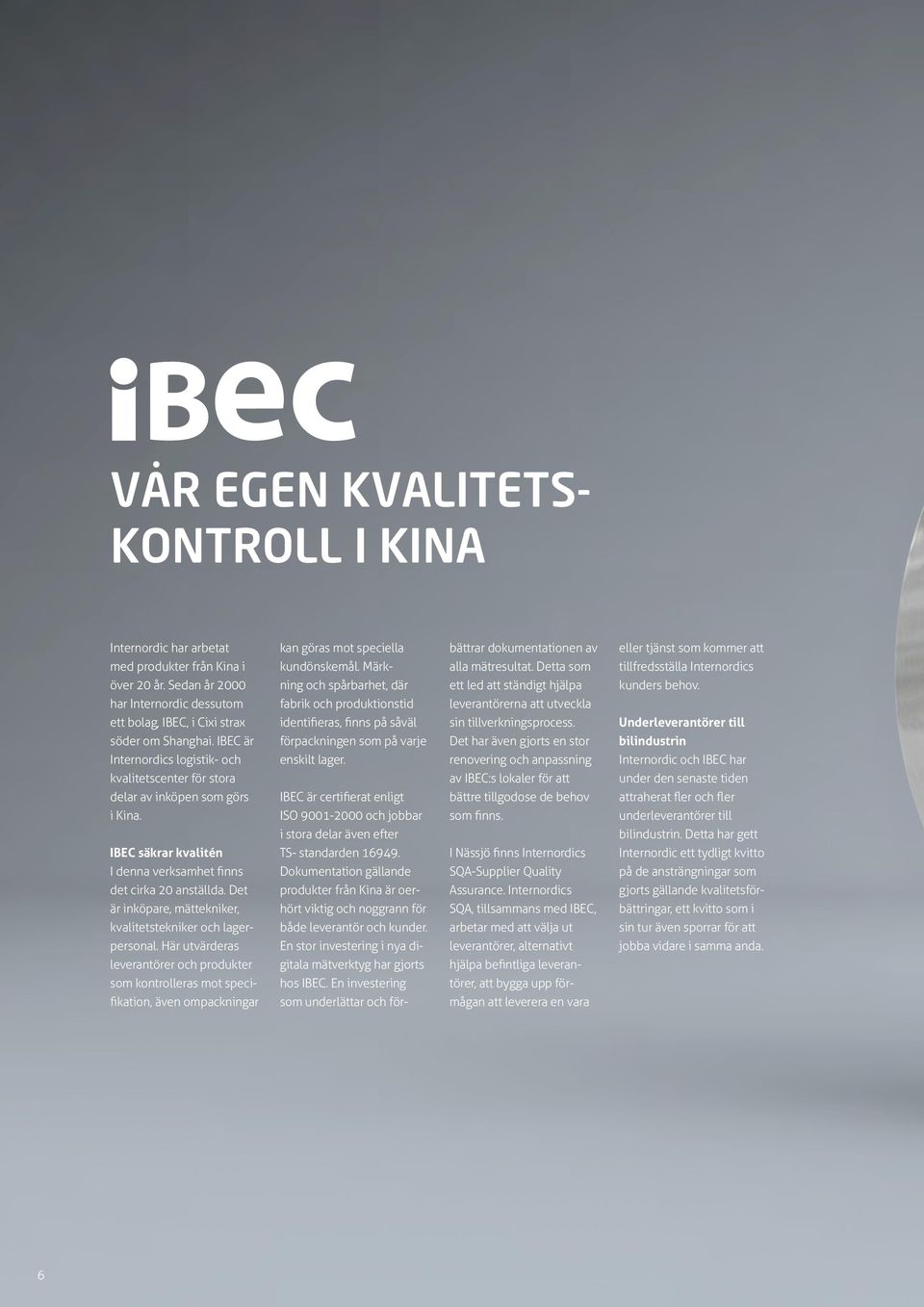

6 VAR EGEN KVALITETS- KONTROLL I KINA Internordic har arbetat med produkter från Kina i över 20 år. Sedan år 2000 har Internordic dessutom ett bolag, IBEC, i Cixi strax söder om Shanghai. IBEC är Internordics logistik- och kvalitetscenter för stora delar av inköpen som görs i Kina. IBEC säkrar kvalitén I denna verksamhet finns det cirka 20 anställda. Det är inköpare, mättekniker, kvalitetstekniker och lagerpersonal. Här utvärderas leverantörer och produkter som kontrolleras mot specifikation, även ompackningar kan göras mot speciella kundönskemål. Märkning och spårbarhet, där fabrik och produktionstid identifieras, finns på såväl förpackningen som på varje enskilt lager. IBEC är certifierat enligt ISO och jobbar i stora delar även efter TS- standarden Dokumentation gällande produkter från Kina är oerhört viktig och noggrann för både leverantör och kunder. En stor investering i nya digitala mätverktyg har gjorts hos IBEC. En investering som underlättar och förbättrar dokumentationen av alla mätresultat. Detta som ett led att ständigt hjälpa leverantörerna att utveckla sin tillverkningsprocess. Det har även gjorts en stor renovering och anpassning av IBEC:s lokaler för att bättre tillgodose de behov som finns. I Nässjö finns Internordics SQA-Supplier Quality Assurance. Internordics SQA, tillsammans med IBEC, arbetar med att välja ut leverantörer, alternativt hjälpa befintliga leverantörer, att bygga upp förmågan att leverera en vara eller tjänst som kommer att tillfredsställa Internordics kunders behov. Underleverantörer till bilindustrin Internordic och IBEC har under den senaste tiden attraherat fler och fler underleverantörer till bilindustrin. Detta har gett Internordic ett tydligt kvitto på de ansträngningar som gjorts gällande kvalitetsförbättringar, ett kvitto som i sin tur även sporrar för att jobba vidare i samma anda. 6

7 7

8 SPECIALISTER PA LAGER, TATNINGAR OCH LASELEMENT Med Internordic får du tillgång till flera världsledande varumärken. Det innebär att vi kan erbjuda teknik, funktion och kvalitet i absolut framkant. Tillsammans med dig som kund och våra leverantörer kan vi utveckla kundunika lösningar anpassade efter ditt behov och din applikation. NTN/SNR Produkt: En av världens största lagertillverkare Grundades: 1918/1916, sammanslagna 2010 Ort: Osaka, Japan/Annecy Frankrike Anställda: Certifierade: ISO9001, ISO/TS16949, EN9100 och ISO14001 Fördelar: En fullservice leverantör med global täckning och är världsledande i teknikutveckling Referenser: BMW, Volvo, Porsche, Audi och Airbus SFERO Produkt: Tillverkar verktyg och låsmuttrar med hög precision och låseffekt Grundades: 1993 Ort: Lyon Frankrike Fördelar: Är känt för sitt patent på konstruktionen med en friskuren låsslits. Denna för det enkelt att montera, demontera och återmontera med bibehållen hög precision och tillförlitlighet. Arbetet kan utföras utan specialverktyg. Referenser: Michelin, Peugeot, Heidelberg/Goss och Arcelor KASTAS Produkt: Världens ledande tillverkare av hydraulik- och pneumatiktätningar Grundades: 1981 Ort: Izmir, Turkiet Certifierade: ISO 9001:2000 och ISO/ TS 16949:2002 Fördelar: Kastas sortiment av kolvoch kolvstångstätningar, styrringar och avstrykare är i det närmaste komplett. Tillsammans med kund kan Kastas finna unika tätningslösningar för applikationer med mycket låga såväl som extremt höga tryck. MPC Produkt: Tillverkare av klammer Grundades: 1981 Ort: Gorredijk, Holland Certifierade: ISO 9001:2000 och AQL 0,65 Fördelar: Håller ett lager på standardstorlekar av både slangklammer och gummiklammer GAPI Produkt: Producerar och lagerhåller O-ringar Grundades: 1960-talet Ort: Bergamo, Italien Certifierade: ISO 9001:2000 Fördelar: Lagerför ca 3500 olika dimensioner och erbjuder dessutom kundspecifik tillverkning. TR Produkt: Kinas ledande tillverkare av lagerenheter Grundades: 1979 Ort: Dongguan, Kina mellan Kanton och Hong Kong Anställda: 500 Certifierade: ISO9001 Fördelar: Brett sortiment med och hög och stabil kvalitet. TR har erhållit flertal utmärkelser för sin höga kvalitet. Referenser: Husqvarna, Stiga och Crawford Door 8

9 ALWAYSE Produkt: En av världens ledande tillverkare av kulrullar Grundades: 1939 Ort: Birmingham England Fördelar: Världens bredaste sortiment. En betydande leverantör till världens materialhanterings-industri med en produktion på mellan 2 och tre miljoner enheter per år. Referenser: BMW, SKF, DHL och UPS NAK Produkt: Taiwans ledande tillverkare av tätningar. Grundades: 1976 Ort: Nantou City Taiwan Certifierade: ISO/TS 16949, ISO och OHSAS Fördelar: NAK har alltid haft fokus på att bli en världsledande tillverkare av tätningsprodukter, därav det höga engagemanget på kvalitet och service samt att konstant öka sitt produktsortiment. Kingfisher Produkt: En av de världsledande tillverkarna av smörjnipplar. Grundades: 1867 Ort: Leeds, England Certifierade: ISO 9001:2000 Fördelar: Genom oavbrutna investeringar i ny teknologi och utrustning tillsammans med nya idéer har Kingfisher i över ett sekel kontinuerligt utvecklat sina produkter. Det har gett en hög kvalitet och säkra kostnadseffektiva processer. Kingfisher erbjuder en stor valmöjlighet av smörjnipplar gällande material, typer och gängor. Kan även erbjuda en reducerad monteringskostnad av närliggande produkter tillsammans med smörjnippeln. CIRTEQ Produkt: Ett företag med mer än 50 års erfarenhet inom tillverkning av låselement. Grundades: 1939 Ort: Keighley, England Anställda: 230 Certifierade: ISO/TS och ISO Fördelar: Standardsortiment av spårringar och spårryttare men tillverkar även kundanpassade låsringar. COB Produkt: En av Kinas ledande tillverkare av glidlagerbussningar i metall. Grundades: 1992 Ort: Shanghai, Kina Anställda: 700 Certifierade: QS9000, ISO9002, VDA 6.1, ISO/TS16949 Fördelar: Brett sortiment av bussningar med typer och dimensioner i flera tusen olika varianter och med ett flertal typer som är miljöanpassade och tillverkas i enlighet med EU-direktivet 2002/95/EF (RoHS) Referenser: Caterpillar, Volkswagen, Komatsu och John Deere LS Produkt: En av världens ledande tillverkare av ledlager och länkhuvud Grundades: 1958 Ort: Zhangshou, Kina Anställda: 1000 Certifierade: ISO/TS16949, VDA6.1, ISO17025, TüV-Cert och ISO14001 Fördelar: Brett sortiment med 2700 olika typer Referenser: Caterpillar, Daimler Benz, Scania och Kongsberg Automotive Spirol Produkt: Fjädrande rörpinnar, spiralspännstift och tallriksfjädrar Grundades: 1945 Ort: Hudson, USA Anställda: 200 Certifierade: ISO/TS16949:2002, ISO 9001:2000, ISO 14001:2004, Ford Q1, AS 9100 rev B, NADCAP AS 7003 Fördelar: Lägre monteringskostnad, brett produktsortiment, experter på fastsättning Referenser: BT, Atlas Copco, Kongsberg, Gunnebo Industrier, Volvo Powertrain och Parker Hannifin OL Seals Grundades 1982 Helsinge, Danmark Specialister på PTFE ISO 9001:2008 Piscetta Produkt: Låsmuttrar och låsbrickor Grundades: 1961 Ort: Paruzzaro, norra Italien Anställda: ca 30st ISO: ISO Fördelar: Piscettas breda sortiment av olika låsmuttrar och brickor passar bra in i Internordics redan stora produktportfölj. Stabil tillverkning garanterar hög kvalitet. 9

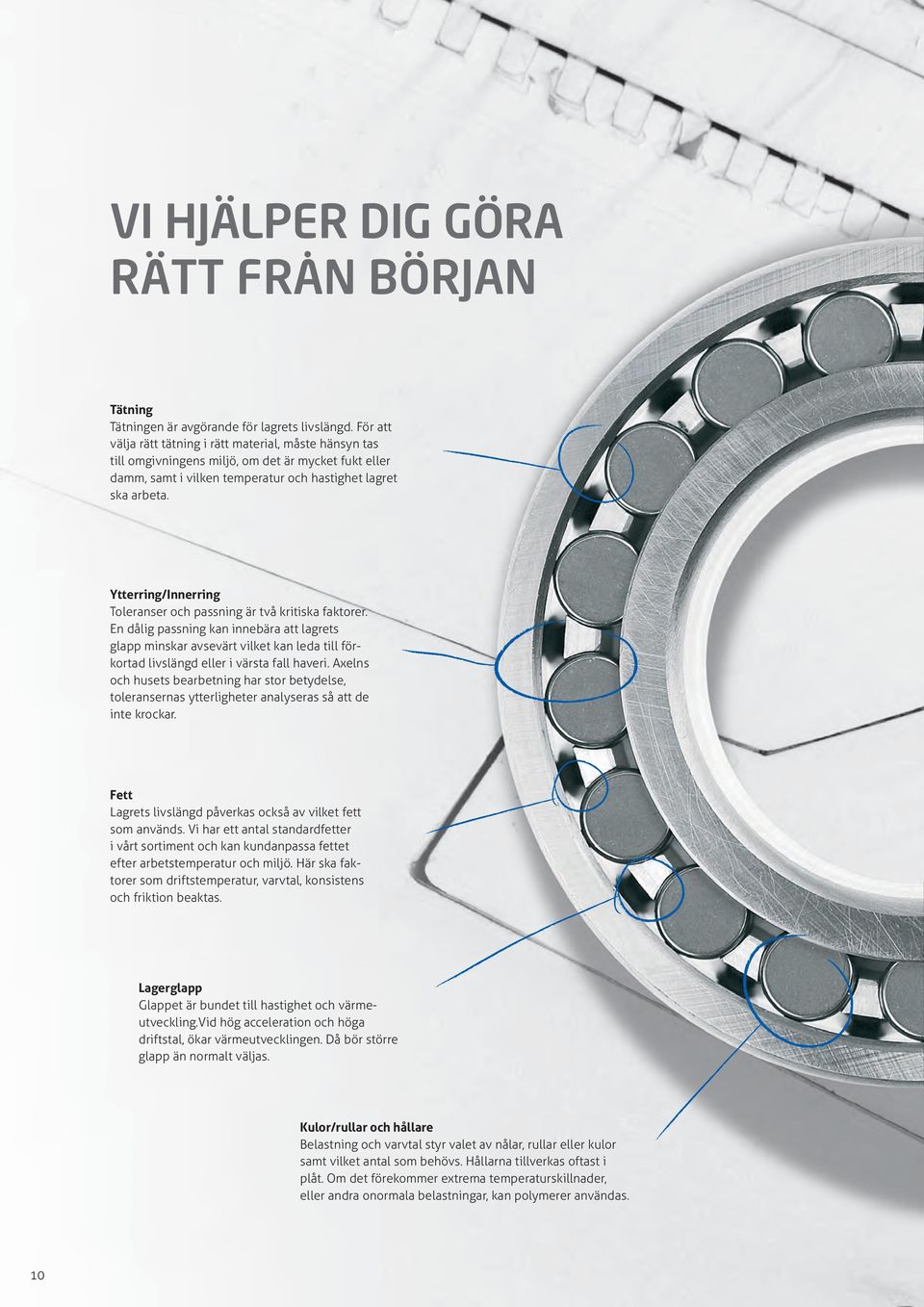

10 VI HJALPER DIG GORA RATT FRAN BORJAN Tätning Tätningen är avgörande för lagrets livslängd. För att välja rätt tätning i rätt material, måste hänsyn tas till omgivningens miljö, om det är mycket fukt eller damm, samt i vilken temperatur och hastighet lagret ska arbeta. Ytterring/Innerring Toleranser och passning är två kritiska faktorer. En dålig passning kan innebära att lagrets glapp minskar avsevärt vilket kan leda till förkortad livslängd eller i värsta fall haveri. Axelns och husets bearbetning har stor betydelse, toleransernas ytterligheter analyseras så att de inte krockar. Fett Lagrets livslängd påverkas också av vilket fett som används. Vi har ett antal standardfetter i vårt sortiment och kan kundanpassa fettet efter arbetstemperatur och miljö. Här ska faktorer som driftstemperatur, varvtal, konsistens och friktion beaktas. Lagerglapp Glappet är bundet till hastighet och värmeutveckling.vid hög acceleration och höga driftstal, ökar värmeutvecklingen. Då bör större glapp än normalt väljas. Kulor/rullar och hållare Belastning och varvtal styr valet av nålar, rullar eller kulor samt vilket antal som behövs. Hållarna tillverkas oftast i plåt. Om det förekommer extrema temperaturskillnader, eller andra onormala belastningar, kan polymerer användas. 10

11 Skruvfjäderring Gummimaterialet i tätningen får med tiden försämrade fysiska egenskaper. Fjäderringens uppgift är att bibehålla radialkraften/förspänningen vilket därmed ger tätningen ökad livslängd. Materialet är vanligtvis i fjäderstål men kan även levereras i korrosionsbeständiga material. Stålarmeringsring Armeringen är vulkad till tätningsmanschetten. Den ger tätningen styvhet och stadga. Detta bidrar till bra täthet mellan tätningens ytterdiameter och huset. Ringens material kan levereras i ett antal utförande. Tätningsmanschett Manschettens läpp tätar (dynamiskt) mot en roterande axeln. Den är utformad att ge ett anpassat läpptryck. Gummimaterialet bör väljas med tanke på den miljö tätningen skall befinna sig i t.ex. media, temperatur och axelns rotationshastighet. Önskade egenskaper på materialet är slitstyrka, låg friktion, bra sättningsvärde, god elasticitet och beständighet mot värme/köld. 11

12 LEDLAGER OCH LANKHUVUD Ledlager och länkhuvud är standardiserade lager som är särskilt lämpliga i applikationer där det förekommer pendel- och krängningsrörelser med relativt låga varvtal. Tack vare självinställande förmåga som tillåter inställningsrörelser i olika riktningar är de lämpliga där snedställningsmöjlighet krävs. Innerringen har en yttre sfärisk konvex mantelyta som motsvarar ytterringens sfäriska men konkava inre mantelyta. Lagertypen kan ta belastningar av oscillerande och växlande typ såväl som statiska. Fördelar ledlager och länkhuvuden GAC..S & T Vinkelkontaktledlager, bästa alternativet för kombinerade laster, finns i stål/stål (S) samt underhållsfritt med stål/ptfe-väv (T). Lagret kräver små utrymmen vilket tillåter en kompakt konstruktion som tål förhållandevis höga laster Snedställning eller uppriktningsfel utgör inga problem Relativt stora tillverkningstoleranser på omkringliggande komponenter kan tillåtas, vilket möjliggör t ex svetsade konstruktioner Länkhuvud är ledlager som är monterade i ett skaftförsett fäste/huvud med ut- eller invändig gänga eller ett huvud för svetsning. Typiska applikationer är hydraul- och pneumatikcylindrar, truckar, kranar, valsverk, robotar, transportörer, samt olika maskiner i branscher som gruvindustrin, tryckerier, tidningstrans portörer, livsmedels- och förpackningsmaskiner, alla typer av bygg- och entreprenadmaskiner samt stag och länkarmar. Olika glidytskombinationer Stål/stål... Kräver underhåll Stål-hårdkrom/brons... Kräver underhåll Stål-hårdkrom/PTFE-väv... Underhållsfritt, ska ej smörjas Stål-hårdkrom/PTFE-komposit... Underhållsfritt, ska ej smörjas GE..ET - Radialledlager, stålhårdkrom/ PTFE-väv, underhållsfritt, har högre lastkapacitet än PTFEkomposit, kan även levereras helt i rostfritt, då med efterbeteckning /X, kan levereras med tätningar. Att tänka på vid val av produkttyp Belastningsriktning, radiell/axiell. Den maxlast som anges i tabeller för radial ledlager, dvs alla utom axialledlager (GX) är rent radiell last, för axialledlager gäller axiell last. För länkhuvud är detta extra viktigt och speciell beräkning måste göras från fall till fall om dessa utsätts för axiell last. Belastningstyp, statisk, dynamisk, pendlande, frekvens Miljö, smuts, fukt, temperatur Utrymmesbehov Monteringssätt Många varianter kan levereras i rostfritt och förses med olika typer av tätningar. Tumdimensioner kan levereras samt specialutförande kan tillverkas enligt kundönskemål. Long-Life -utförande med efterbeteckning -DS och flerläppstätning med efterbeteckning -2GS finns för avsevärt förlängd livslängd. Rekom menderas och kan levereras för vissa lagertyper. Kontakta oss för mer information. GE..C - Radialledlager, stål-hårdkrom/ PTFE-komposit, underhållsfritt alternativ, kräver ren miljö och/ eller avtätning. 12

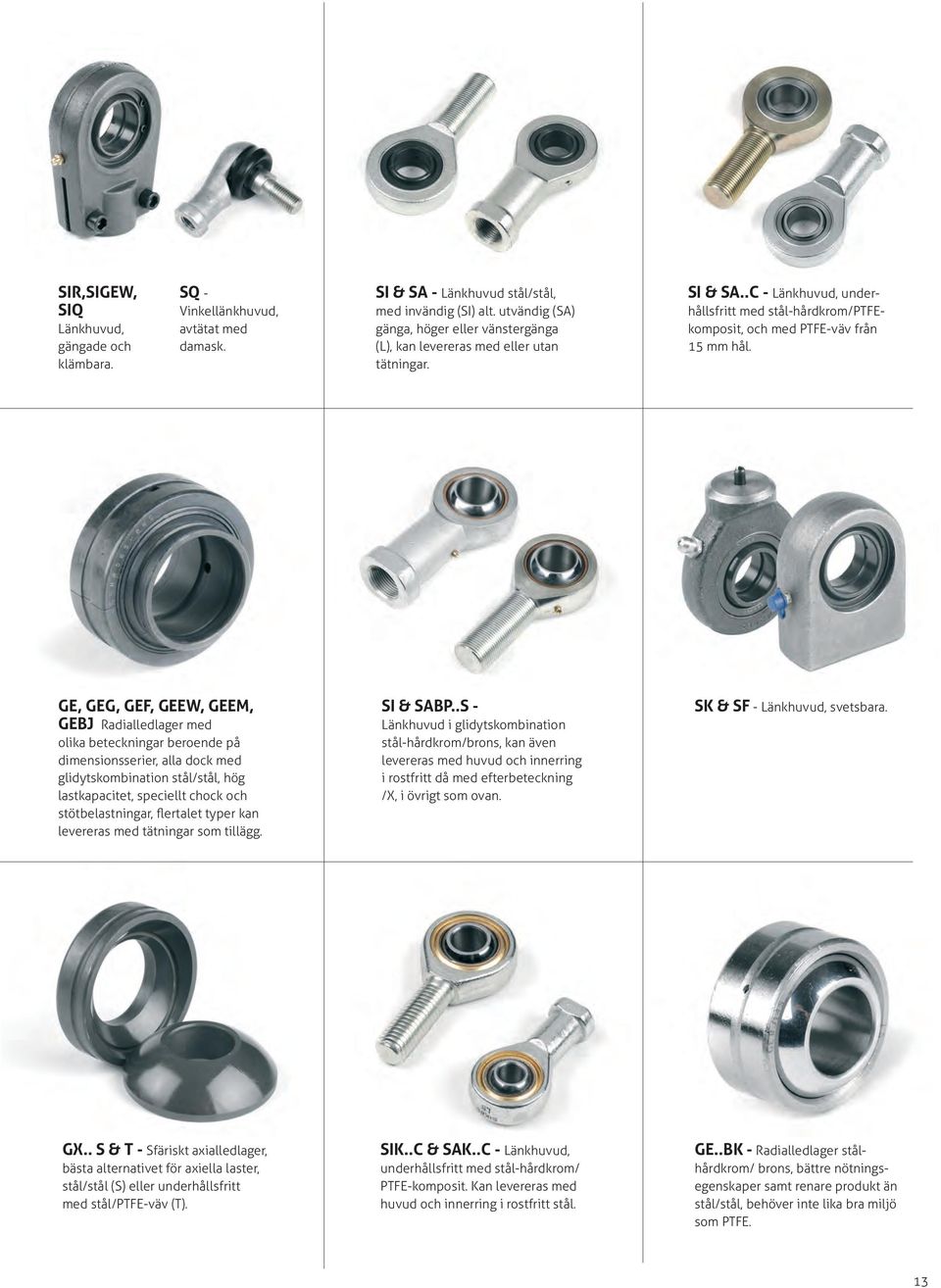

13 SIR,SIGEW, SIQ Länkhuvud, gängade och klämbara. SQ - Vinkellänkhuvud, avtätat med damask. SI & SA - Länkhuvud stål/stål, med invändig (SI) alt. utvändig (SA) gänga, höger eller vänstergänga (L), kan levereras med eller utan tätningar. SI & SA..C - Länkhuvud, underhållsfritt med stål-hårdkrom/ptfekompo sit, och med PTFE-väv från 15 mm hål. GE, GEG, GEF, GEEW, GEEM, GEBJ Radialledlager med olika beteckningar beroende på dimensionsserier, alla dock med glidytskombination stål/stål, hög lastkapacitet, speciellt chock och stötbelastningar, flertalet typer kan levereras med tätningar som tillägg. SI & SABP..S - Länkhuvud i glidytskombination stål-hårdkrom/brons, kan även levereras med huvud och innerring i rostfritt då med efterbeteckning /X, i övrigt som ovan. SK & SF - Länkhuvud, svetsbara. GX.. S & T - Sfäriskt axialledlager, bästa alternativet för axiella laster, stål/stål (S) eller underhållsfritt med stål/ptfe-väv (T). SIK..C & SAK..C - Länkhuvud, underhållsfritt med stål-hårdkrom/ PTFE-komposit. Kan levereras med huvud och innerring i rostfritt stål. GE..BK - Radialledlager stålhårdkrom/ brons, bättre nötningsegenskaper samt renare produkt än stål/stål, behöver inte lika bra miljö som PTFE. 13

14 GLIDLAGERBUSSNINGAR Tack vare sina utmärkta egenskaper kommer glidlagerbussningar till användning inom nästan alla industrigrenar. Dels där underhållsfria lagringar krävs t ex i livsmedelsindustri och kemisk industri och där smörjmedelsbrist kan uppstå, samt där lagringen kräver ett mycket begränsat utrymme. Förutom de generella egenskaperna har varje lagermaterial speciella prestanda som gör materialet särskilt lämpat för vissa användningsområden. Fördelar med glidlager Underhållsfria Damm och smutståliga Hög värmeledningsförmåga Vibrationsdämpande Stort arbetstemperaturområde Användning i vätskor Kemisk resistans Låg friktionskoefficient Extremt höga belastningar under lång tid Låg vikt Bearbetning efter montering Lågt pris COB010 - Teflonglidyta på tennpläterad stål stomme, särskilt lämplig när man inte vill/ kan smörja samt hög last vid låg hastighet och hög hastighet vid låg last. Kan även användas i t ex olja eller vatten och har god korrosionsbeständighet. Tillåter mycket hög och låg temperatur och har låg friktion. Typiska applikationer är allt från entreprenadmaskiner, gymutrustning, hydraul pumpar, pneumatik- och hydraulcylindrar, stötdämpare, truckar, lyftbord, bakgavel lyftar, transportanläggningar, fordonschassin, motorer, växellådor, turbiner, fartyg, gruvindustri, dörrar, möbler, lantbruks- och skogsmaskiner, maskiner av alla slag inom industrin främst med låga eller måttliga varvtal och låg/hög belastning etc. Vanliga material för glidlagerbussningar Teflon...Underhållsfri Acetalplast...Kräver initialsmörjning Bimetall...Kräver smörjning Brons, -Bly/Tenn/Aluminium...Kräver oftast smörjning Mässing...Kräver oftast smörjning Järn...Kräver oftast smörjning Rostfritt stål...kräver oftast smörjning Oljesinterbrons/stål...Underhållsfri COB030 - Bimetall-bussningar i denna serie med glidskikt vanligen i tenn- eller aluminium brons i ett flertal olika legeringar, lämpliga vid höga hastigheter eller högt tryck, typiska applikationer är motorer, växellådor, transmissioner. Att tänka på vid val av bussningsmaterial och ytskikt Belastning/belastningsriktning Miljö/föroreningar Varvtal Ytfinhet hos motyta Kombinationen last/varvtal dvs PxVvärdet (där P är kraften och V är varvtal) Inbyggnadsmått Temperaturområde Smörjbehov/möjlighet Samtliga typer kan även levereras med fläns (ej acetal) och i form av brickor samt kan i vissa fall även beläggas på utsidan. Merparten kan dessutom levereras i miljögodkänt RoHS-utförande. COB095 - Bronsbussning identisk med 090 där de präglade smörjfickorna är försedda med ett fast smörjmedel och som därmed är underhållsfri under normala förhållanden. 14

15 COB ; Teflonglidyta på tenn pläterad bronsstomme med mycket god korrosionsbeständighet. 012; Teflonglidyta på rostfri stålstomme för bästa möjliga beständighet mot korrosiva miljöer. COB ; Bussning med teflon glidyta framtagen speciellt för hydraulpumpar och övriga applikationer med krav på både hög belastning och högt varvtal. 014; Bussning med teflon glidyta framtagen speciellt för stötdämpare, pneumatik cylindrar och övriga applikationer med fram och återgående, axiella rörelser. COB021 - Acetalplast-glidyta (POM) på kopparpläterad stålstomme, kräver initialsmörjning och därefter minimalt underhåll, klarar smutsig miljö, stötar och slag bättre än teflon samt uppriktningsfel till viss grad. COB090 - Brons bussning med präglade smörjfickor som efter smörjning gradvis avger smörj medel under drift, lämplig vid smutsig miljö, stötar och vibrationer, höga laster och korrosiva miljöer. Hård kvalitet för optimal livslängd, hårdhet mellan HB. Finns även som extra hård kvalitet med benämningen COB096, hårdhet mellan HB. Applikationer är entreprenad-, skogs- och jordbruks-maskiner etc. COB092 - Bronsbussning identisk med 090 men försedd med genomgående hål för större lagringskapa citet av smörj medel och ännu bättre smörjegenskaper som ger lägre friktion och tillåter längre smörjintervaller. Extra hård kvalitet för optimal livslängd COB094 - Bronsbussning identisk med 092 och dessutom försedd med integrerade tätningar som håller kvar smörj medlet och hindrar föroreningar att tränga in och som därmed tillåter ännu längre smörjintervaller, är lämplig för extra smutsiga applikationer. COB050 - Svarvade bussningar i mässings- och bronslegeringar med inbyggt fast smörj medel som gör bussningarna under hållsfria. Lämpliga vid hög belastning och låga varvtal, goda slitegenskaper och okänsliga mot stötar och slag, mycket god korrosionsbeständighet och klarar mycket hög temperatur. COB08 - Massiva svarvade bronsbussningar i olika legeringar där tennbrons är vanligast. Lämpliga vid höga laster och låga varvtal, smutsiga miljöer, stötar och vibrationer. Bussningarna är korrosionsbeständiga. Tillverkas oftast efter kundritning där toleranser, smörjspår etc. utformas efter önskemål. OB - Oljebrons- och oljestålbussningar tillverkas med sintrat brons eller järnpulver impregnerade med olja eller fett, oljebronsbussningar medger mycket höga hastigheter medan oljestål är lämpliga vid höga laster och lägre varvtal, har låg friktion och tyst gång och kräver normalt ingen eftersmörjning, kan tillverkas i specialutföranden efter ritning i olika legeringar. 15

16 LAGERENHETER OCH DELBARA LAGERHUS Lagerenheter består av av ett lagerhus med att sfäriskt lagerläge och ett spårkullager med en motsvarande sfärisk ytterdiameter. Lagret får därmed en själv inställande förmåga och kan kompensera för eventuella uppriktningsfel av axeln. Husen är tillverkade i gjutjärn, stålplåt, zinklegering, komposit eller rostfritt. Insatslagren är normalt i kromstål men kan även levereras i rostfritt stål. Produktfördelar GNP - Stålagerenhet med komposithus och rostfritt insatslager som standard, fördel med dessa hus är stöttålighet, korrosionsbeständighet och flexibilitet. Lätta att montera med ett fåtal fästbultar Lätta att montera på axel tack vare plustolerans i lagrets innerdiameter Självinställande förmåga Tål stötbelastningar, främst komposit och gjutjärnsenheter Typiska applikationer är transportanordningar, lantbruks-, byggnads-, livsmedels- och trädgårdsmaskiner. Att tänka på vid val av lagerenhet Val av hustyp Belastning, speciellt om axiell belastning förekommer då begränsningar generellt finns för denna typ av enheter för att undvika att lager inte kläms vid värme utvidgning av axeln Typ av miljö Varvtal Fixeringsmetod på axel, stoppskruv/excentrisk låsring/klämhylsa Axeltolerans UELUP - Stålagerenhet med gjutjärnshus utan fot och excentrisk låsring med gängade fästhål på undersidan. Lagerenheter kan under vissa förhållanden betraktas som livstidssmorda, men onormalt hög driftstemperatur, varvtal eller förorenad miljö kräver eftersmörjning, därför medlevereras smörjnippel. Insatslager kan förses med lock och tätningar för extrema miljöer, specialgängor för automatisk smörjning samt tumdimensioner kan levereras. Delbara lagerhus typ SNC/SNK skiljer sig från lagerenheter med att husen är del bara med ett lock och en underdel som medger snabb montering och demontering, men även i och med att man monterar ett sfäriskt kul- eller rullager i huset har dessa en mycket hög bärförmåga, speciellt med rullager. Husen kan också förses med olika tätningar, tillståndsövervakning och är klara för eftersmörjning och har en utmärkt värmeavledningsförmåga. Dessa hus används ofta inom tung industri, där typiska applikationer är gruv och byggindustrin, papper och massa, materialhantering etc. SUCFL - Flänslagerenhet i rostfritt stål, där såväl hus, insatslager, smörjnippel samt stoppskruvar är i rostfritt stål, för korrosiv miljö. 16

17 UCFL - Flänslagerenhet med gjutjärns hus, för två fästbultar. UCFC - Flänslagerenhet med 4 fästbultshål i cylindriskt hus med cylindrisk styrkant på baksidan. KP - Stålagerenhet i kompaktutförande med hus i zinklegering. UCFA - Flänslagerenhet med ställbart gjutjärnshus. UCT - Spännlagerenhet, radiellt inställbara gjutjärnshus med spår i huset för styrning. USPP - Flänslagerenhet med stålplåthus. UCFH - Flänslagerenhet med tre fästbultshål i platta. UCC - Lagerenhet med helt cylindriskt gjutjärnshus. SNC/SNK - Delbart lagerhus, för montering med sfäriska kul- eller rullager. 17

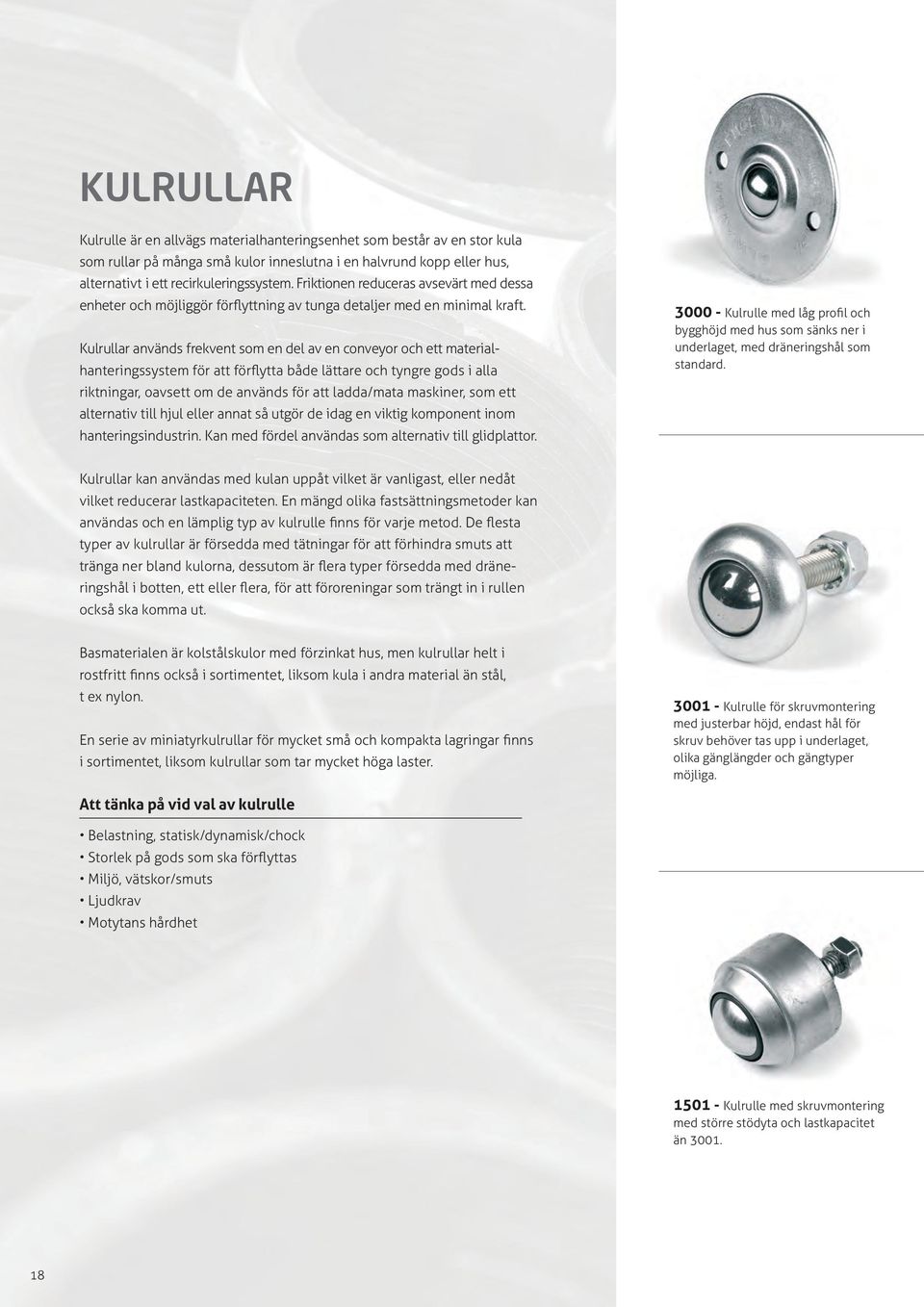

18 KULRULLAR Kulrulle är en allvägs materialhanteringsenhet som består av en stor kula som rullar på många små kulor inneslutna i en halvrund kopp eller hus, alternativt i ett recirkuleringssystem. Friktionen reduceras avsevärt med dessa enheter och möjliggör förflyttning av tunga detaljer med en minimal kraft. Kulrullar används frekvent som en del av en conveyor och ett materialhanteringssystem för att förflytta både lättare och tyngre gods i alla riktningar, oavsett om de används för att ladda/mata maskiner, som ett alternativ till hjul eller annat så utgör de idag en viktig komponent inom hanteringsindustrin. Kan med fördel användas som alternativ till glidplattor Kulrulle med låg profil och bygghöjd med hus som sänks ner i underlaget, med dräneringshål som standard. Kulrullar kan användas med kulan uppåt vilket är vanligast, eller nedåt vilket reducerar lastkapaciteten. En mängd olika fastsättningsmetoder kan användas och en lämplig typ av kulrulle finns för varje metod. De flesta typer av kulrullar är försedda med tätningar för att förhindra smuts att tränga ner bland kulorna, dessutom är flera typer försedda med dräneringshål i botten, ett eller flera, för att föroreningar som trängt in i rullen också ska komma ut. Basmaterialen är kolstålskulor med förzinkat hus, men kulrullar helt i rostfritt finns också i sortimentet, liksom kula i andra material än stål, t ex nylon. En serie av miniatyrkulrullar för mycket små och kompakta lagringar finns i sortimentet, liksom kulrullar som tar mycket höga laster Kulrulle för skruvmontering med justerbar höjd, endast hål för skruv behöver tas upp i underlaget, olika gänglängder och gängtyper möjliga. Att tänka på vid val av kulrulle Belastning, statisk/dynamisk/chock Storlek på gods som ska förflyttas Miljö, vätskor/smuts Ljudkrav Motytans hårdhet Kulrulle med skruvmontering med större stödyta och lastkapa citet än

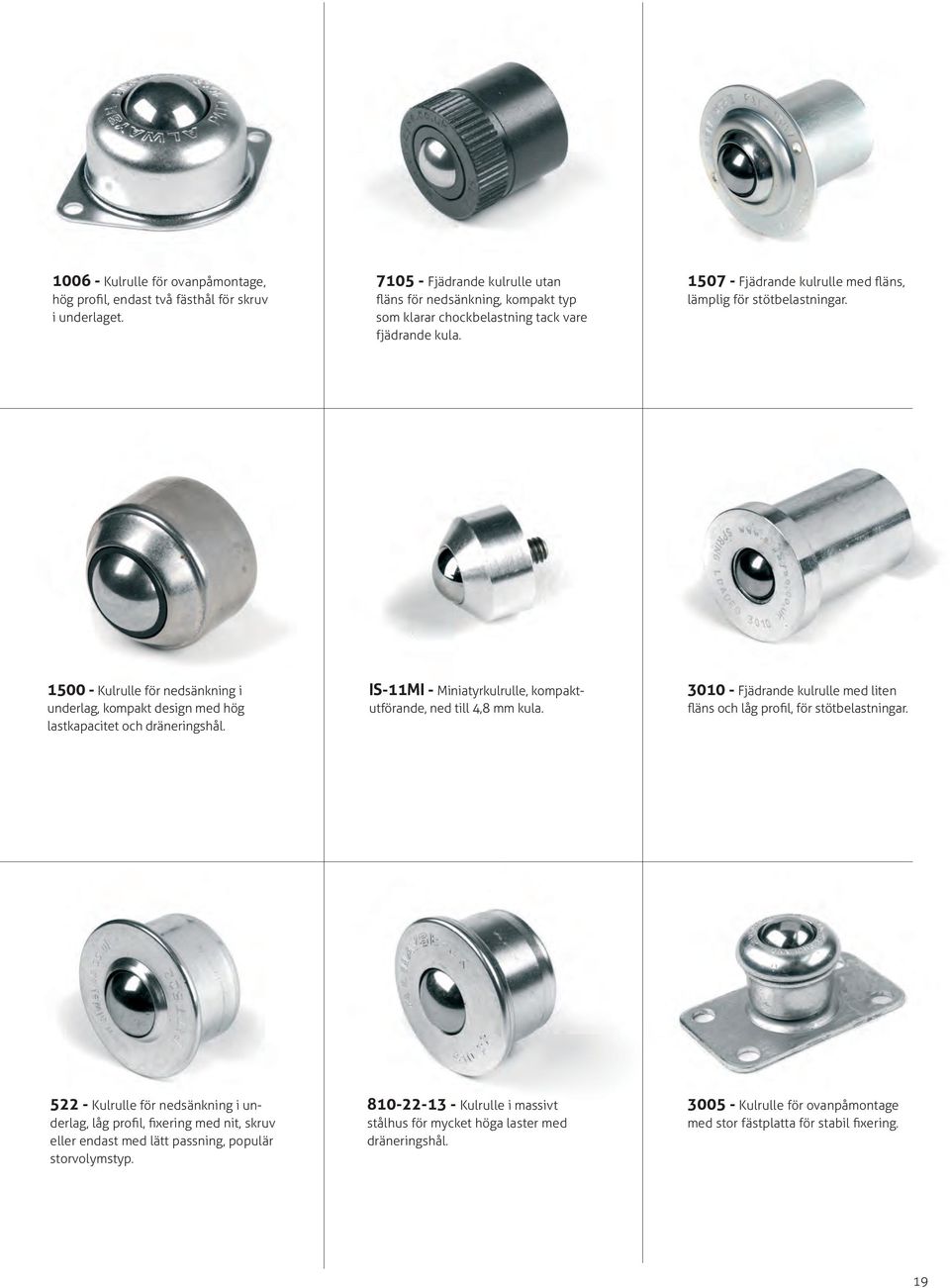

19 Kulrulle för ovanpåmontage, hög profil, endast två fästhål för skruv i underlaget Fjädrande kulrulle utan fläns för nedsänkning, kompakt typ som klarar chockbelastning tack vare fjädrande kula Fjädrande kulrulle med fläns, lämplig för stötbelastningar Kulrulle för nedsänkning i underlag, kompakt design med hög lastkapacitet och dräneringshål. IS-11MI - Miniatyrkulrulle, kompaktutförande, ned till 4,8 mm kula Fjädrande kulrulle med liten fläns och låg profil, för stötbelastningar Kulrulle för nedsänkning i underlag, låg profil, fixering med nit, skruv eller endast med lätt passning, populär storvolymstyp Kulrulle i massivt stålhus för mycket höga laster med dräneringshål Kulrulle för ovanpåmontage med stor fästplatta för stabil fixering. 19

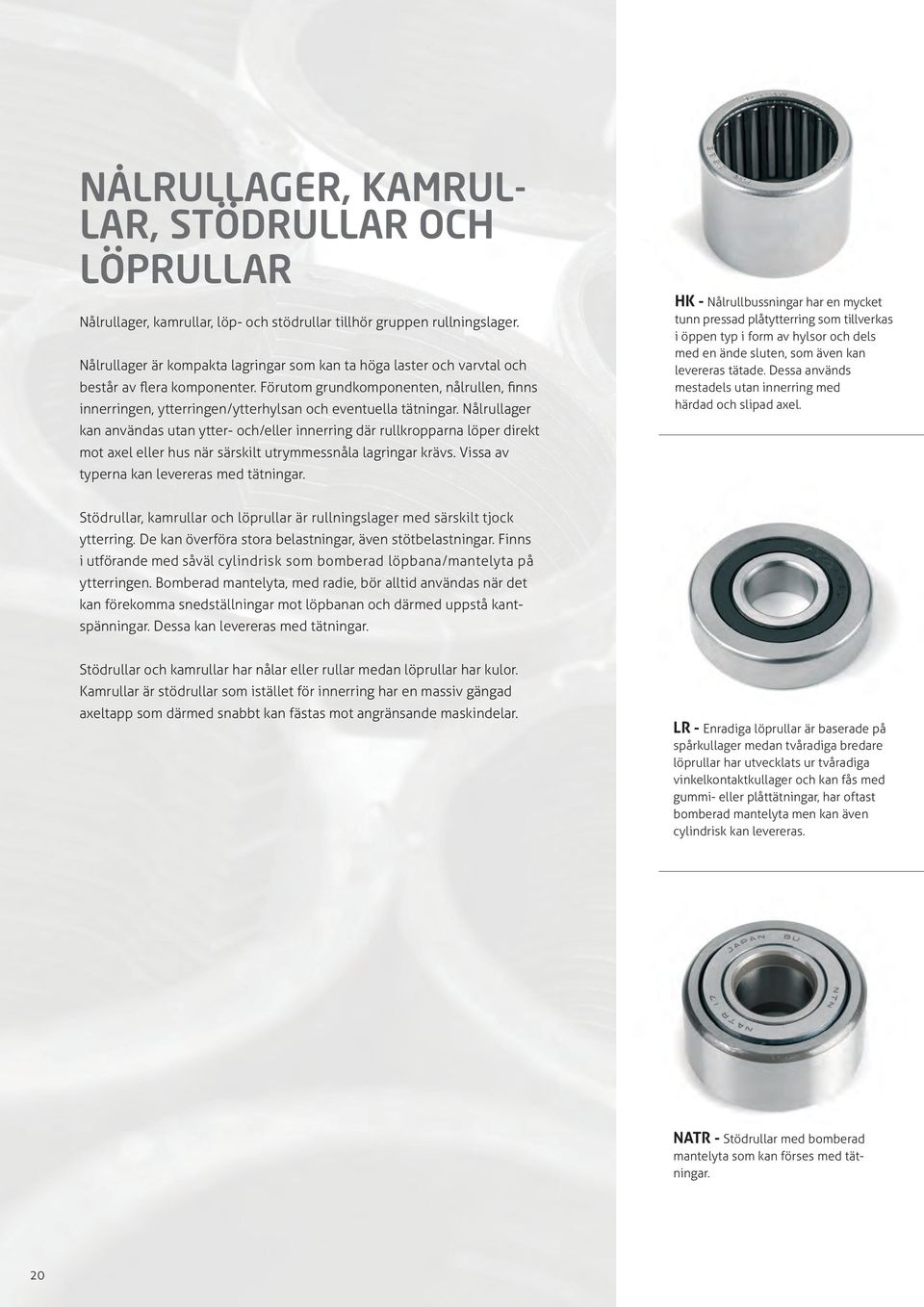

20 NALRULLAGER, KAMRUL- LAR, STODRULLAR OCH LOPRULLAR Nålrullager, kamrullar, löp- och stödrullar tillhör gruppen rullningslager. Nålrullager är kompakta lagringar som kan ta höga laster och varvtal och består av flera komponenter. Förutom grundkomponenten, nålrullen, finns innerringen, ytterringen/ytterhylsan och eventuella tätningar. Nålrullager kan användas utan ytter- och/eller innerring där rullkropparna löper direkt mot axel eller hus när särskilt utrymmessnåla lagringar krävs. Vissa av typerna kan levereras med tätningar. HK - Nålrullbussningar har en mycket tunn pressad plåtytterring som tillverkas i öppen typ i form av hylsor och dels med en ände sluten, som även kan levereras tätade. Dessa används mestadels utan innerring med härdad och slipad axel. Stödrullar, kamrullar och löprullar är rullningslager med särskilt tjock ytterring. De kan överföra stora belastningar, även stötbelastningar. Finns i utförande med såväl cylindrisk som bomberad löpbana/mantelyta på ytterringen. Bomberad mantelyta, med radie, bör alltid användas när det kan förekomma snedställningar mot löpbanan och därmed uppstå kantspänningar. Dessa kan levereras med tätningar. Stödrullar och kamrullar har nålar eller rullar medan löprullar har kulor. Kamrullar är stödrullar som istället för innerring har en massiv gängad axeltapp som därmed snabbt kan fästas mot angränsande maskindelar. LR - Enradiga löprullar är baserade på spårkullager medan tvåradiga bredare löprullar har utvecklats ur tvåradiga vinkelkontaktkullager och kan fås med gummi- eller plåttätningar, har oftast bomberad mantelyta men kan även cylindrisk kan levereras. NATR - Stödrullar med bomberad mantel yta som kan förses med tätningar. 20

21 NKI Nålrullager med flänsar och innerring. Låg sektionshöjd gör lagren lämpliga vid begränsat radiellt utrymme. Kan överföra stora belastningar. Brett urval av olika utföranden inklusive lager för axiella belastningar medger enkla, kompakta och ekonomiska lagerlösningar. NKXR - Nålrull/axialrullager är kombinerade nålrullager som kan överföra både radiella och axiella belastningar. KRV Kamrullar med maximalt antal nålrullar som därför lämpar sig för mycket stora belastningar, avsaknaden av hållare gör att de inte kan användas vid lika höga varvtal som typ KR med hållare. NA - Nålrullager med flänsar och innerring, högre lastkapacitet än NKI-serien, kan även levereras tätade. AXK - Axialnålrullkransar, kan användas med eller utan löpbrickor, utan brickor måste angränsande detaljer härdas och slipas. K - Nålrullkransar är kompletta monteringsfärdiga. lagringar med minimal sektionshöjd och hög bärför måga, måste användas i hus och på axel med samma kvalitet som lagerringar. HFL - Frinav med integrerad lagring som tillåter axeln att rotera i en riktning men spärrar rotation i motsatt riktning. 21

22 KUL- OCH RULLAGER Det sammanfattande begreppet för både kul- och rullager är rullningslager. I ett kullager består rullkropparna av kulor, och i ett rullager av rullar. Dessa delas sedan in i olika lagertyper beroende framförallt på hur ringarna är utformade. Kategorin rullager kan dessutom sedan indelas i underkategorier benämnda efter rullarnas form. I ett koniskt rullager är rullarna koniska, i ett sfäriskt rullager är de sfäriska, och i ett cylindriskt rullager har rullarna en cylindrisk form. Undersökningar visar att 90% av alla lager som säljs överlever sin egen maskin, dvs då maskinen slängs är lagren fortfarande intakta. Det finns dock vissa applikationer som utnyttjar lagrens fulla prestanda, och då finns det givetvis lager som går sönder. Men lager är kanske det enda maskinelement, vars haverier man kan förutse redan på konstruktionsstadiet. Särskilda beräkningsmetoder har utvecklats för detta. Allt under förutsättning att lagret smörjs, vilket i normalfallet krävs. 511 Axialkullager Avsedda för ren axialbelastning. Finns i både enkelverkande och dubbelverkande utförande samt med sfäriska husbrickor och underläggsbrickor för utjämning av uppriktningsfel. Lagren är isärtagbara, vilket gör att komponenterna kan monteras var för sig. Därför ska ett lager smörjas Undvika metallisk kontakt mellan rullkropparna och lagerringarna eliminera slitage Reducera friktionen i lagret Skydda mot korrosion I det fall smörjningen sker med smörjfett, har smörjningen oftast som uppgift att även hålla föroreningar borta Att tänka på vid val av kul- och rullager Belastning /radiell/axiell Tippmoment Brytpåkänningar Miljö /typ av föroreningar/temperatur Varvtal Utrymme 72 Vinkelkontaktkullager Konstruerade för kombinerade belastningar. Ger styva lagringar. Tvåradiga lager, som även finns med tätningar, förenklar inbyggnaden eftersom de kan lagra och styra axeln ensamma. Fyrpunktskontaktkullager sparar utrymme vid axiell belastning i båda riktningarna. Typiska applikationer Överallt! Cirka 184 stycken används bara i ett hushåll Du har kanske inte tänkt på att det finns kullager i tvättmaskinen, kylskåpet, matberedaren, borrmaskinen, datorn, bilen, cykeln, skateboarden, hårtorken, datorn, cd-spelaren..., därtill kommer all användning i industrin Denna produktinformation omfattar kul-och rullager, dock ej nållager, lagrade frinav, kamrullar och stödrullar som behandlas i ett separat avsnitt. 12 Sfäriska kullager Självinställande och därför okänsliga för snedställningar. Finns även i tätat och engångssmort utförande för underhållsfri drift. Lager monterade på klämhylsor och inbyggda i stålagerhus ger ekonomiska lagringar. 22
