1 Triflex Triflex 1 Triflex 1 dämparen utvecklades för vibrationsdämpning för medeltunga till tunga maskiner för att skydda maskiner och elektronik ifrån vibrationer. Konstruktionen av dämparen tillgodoser olika hårdhetsgrader i de tre huvudaxlarna. Triflex 1 är konstruerad för krafter från 300 till 1900 kg per stöd och den utmärker sig med lång fjädrings väg, tåla stora krafter och lång livslängd. Det starka höljet skyddar vibrations gummit kroppen ifrån olja och skador Dimensioner Item A B C D E F G H Weight number [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] N M H M N- normal fjädringsväg H- Hög fjädringsväg

Triflex 1 är konstruerad för krafter från 300 till 1900 kg per stöd och den utmärker sig med lång fjädrings väg, tåla stora krafter och lång livslängd.

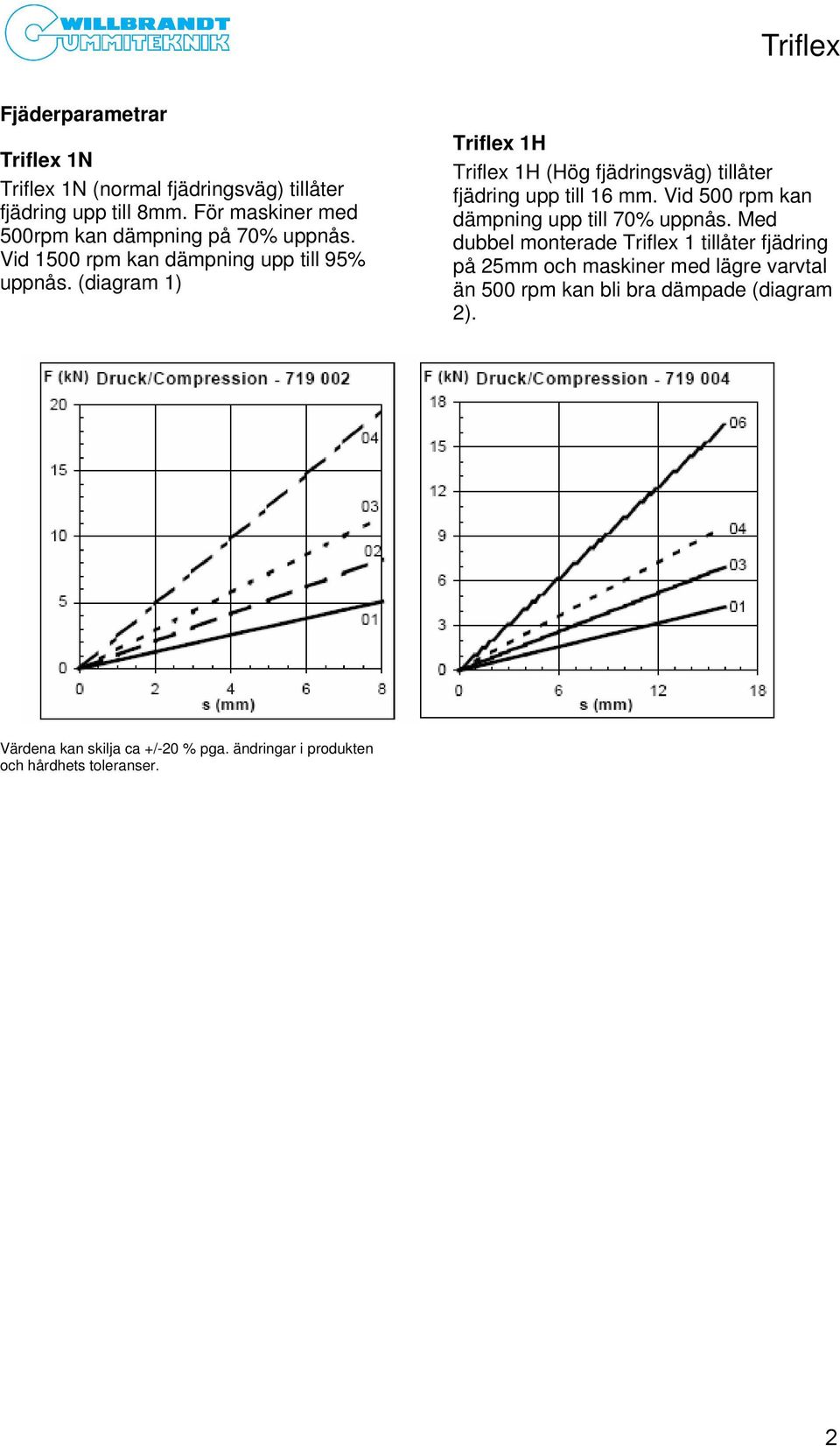

2 Triflex Fjäderparametrar Triflex 1N Triflex 1N (normal fjädringsväg) tillåter fjädring upp till 8mm. För maskiner med 500rpm kan dämpning på 70% uppnås. Vid 1500 rpm kan dämpning upp till 95% uppnås. (diagram 1) Triflex 1H Triflex 1H (Hög fjädringsväg) tillåter fjädring upp till 16 mm. Vid 500 rpm kan dämpning upp till 70% uppnås. Med dubbel monterade Triflex 1 tillåter fjädring på 25mm och maskiner med lägre varvtal än 500 rpm kan bli bra dämpade (diagram 2). Värdena kan skilja ca +/-20 % pga. ändringar i produkten och hårdhets toleranser. 2

(diagram 1) Triflex 1H Triflex 1H (Hög fjädringsväg) tillåter fjädring upp till 16 mm. Vid 500 rpm kan dämpning upp till 70% uppnås.

3 Triflex Triflex 2 Triflex 2 dämparen utvecklades för att dämpa statiska krafter ifrån mobila maskiner och motorer. Den kompakta dämparen är lättmonterad och klara vibrationer i tre riktningar. Den speciella konstruktionen i Triflex 2 gör det möjligt att ha olika hårdhet i de tre axlarnas riktningarna, lång fjädring, tåla stora krafter och lång livslängd. Dämparen är konstruerad för laster från 10 kg till 720 kg per stöd och klara en fjädringsväg på 6 mm. Triflex 2 finns i tre storlekar och varje storlek finns i olika gummi hårdheter. Dimensioner Item number A B C D E F G H Weight [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] x x 14 M x x 30 M x x 34 M

Dämparen är konstruerad för laster från 10 kg till 720 kg per stöd och klara en fjädringsväg på 6 mm. Triflex 2 finns i tre storlekar och varje storlek finns i olika gummi hårdheter.

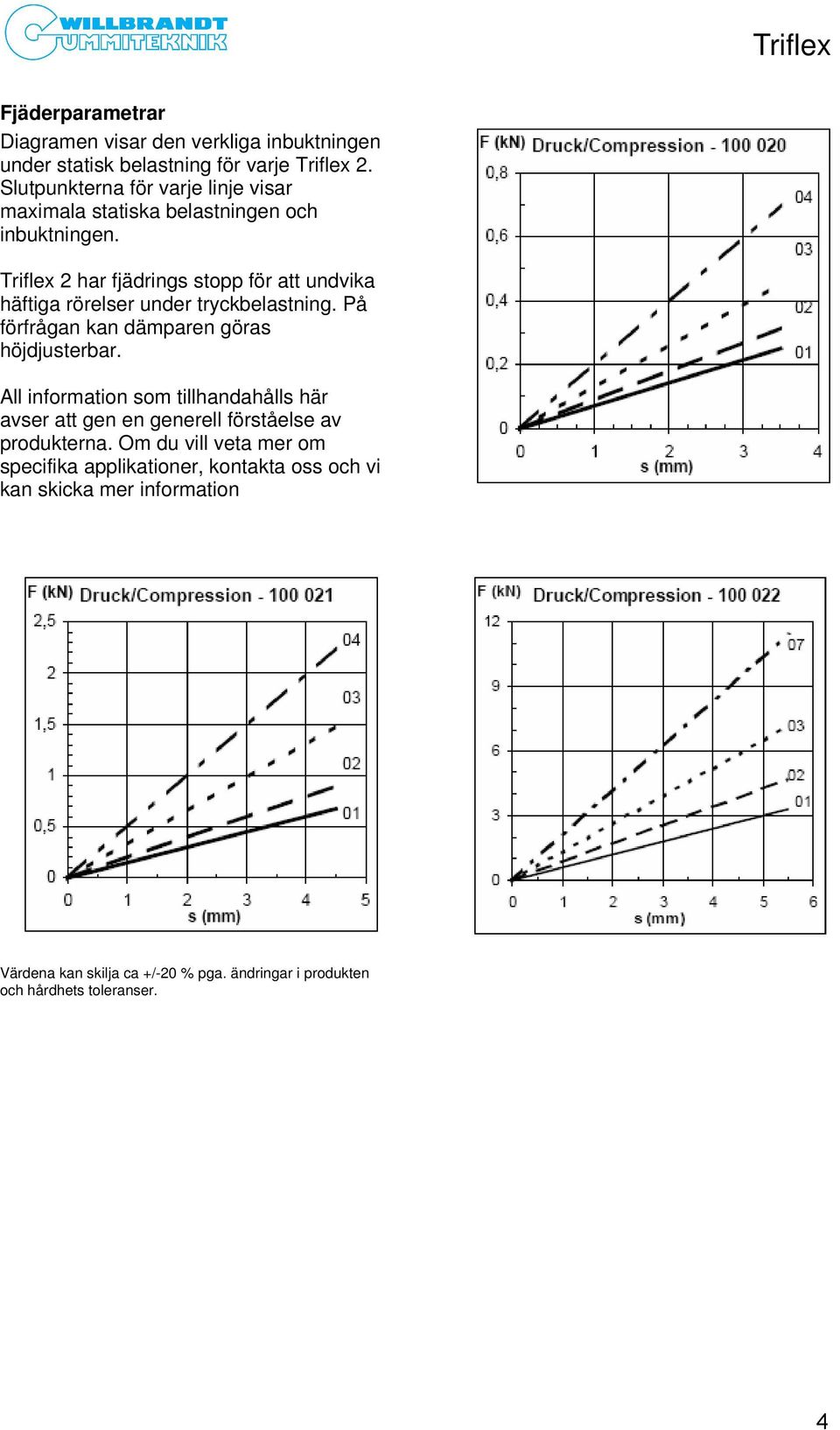

4 Triflex Fjäderparametrar Diagramen visar den verkliga inbuktningen under statisk belastning för varje Triflex 2. Slutpunkterna för varje linje visar maximala statiska belastningen och inbuktningen. Triflex 2 har fjädrings stopp för att undvika häftiga rörelser under tryckbelastning. På förfrågan kan dämparen göras höjdjusterbar. All information som tillhandahålls här avser att gen en generell förståelse av produkterna. Om du vill veta mer om specifika applikationer, kontakta oss och vi kan skicka mer information Värdena kan skilja ca +/-20 % pga. ändringar i produkten och hårdhets toleranser. 4

Triflex 2 har fjädrings stopp för att undvika häftiga rörelser under tryckbelastning. På förfrågan kan dämparen göras höjdjusterbar.

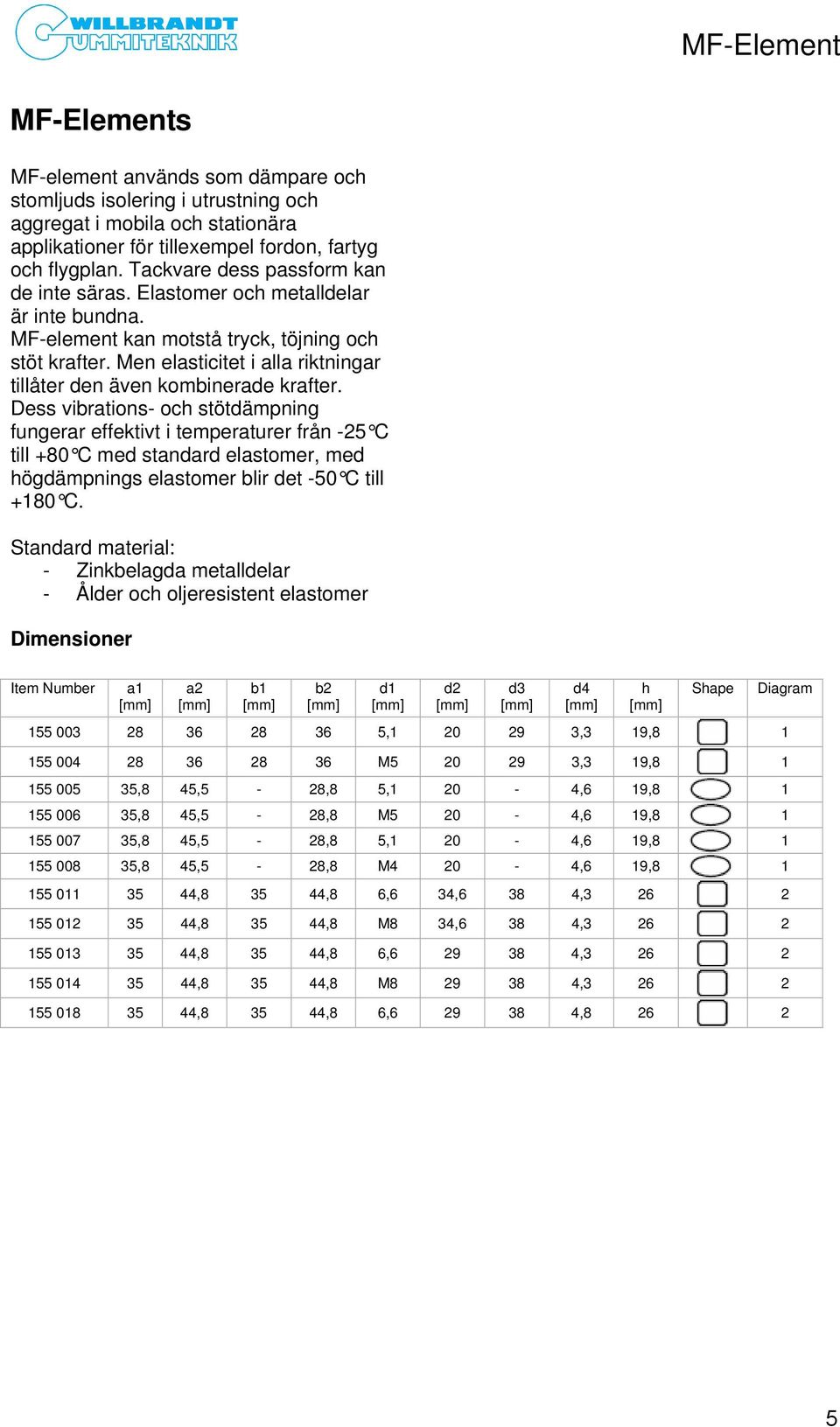

5 MF-Element MF-Elements MF-element används som dämpare och stomljuds isolering i utrustning och aggregat i mobila och stationära applikationer för tillexempel fordon, fartyg och flygplan. Tackvare dess passform kan de inte säras. Elastomer och metalldelar är inte bundna. MF-element kan motstå tryck, töjning och stöt krafter. Men elasticitet i alla riktningar tillåter den även kombinerade krafter. Dess vibrations- och stötdämpning fungerar effektivt i temperaturer från -25 C till +80 C med standard elastomer, med högdämpnings elastomer blir det -50 C till +180 C. Standard material: - Zinkbelagda metalldelar - Ålder och oljeresistent elastomer Dimensioner Item Number a1 [mm] a2 [mm] b1 [mm] b2 [mm] d1 [mm] d2 [mm] d3 [mm] d4 [mm] h [mm] Shape , ,3 19, M ,3 19, ,8 45,5-28,8 5,1 20-4,6 19, ,8 45,5-28,8 M5 20-4,6 19, ,8 45,5-28,8 5,1 20-4,6 19, ,8 45,5-28,8 M4 20-4,6 19, , ,8 6,6 34,6 38 4, , ,8 M8 34,6 38 4, , ,8 6, , , ,8 M , , ,8 6, , Diagram 5

Men elasticitet i alla riktningar tillåter den även kombinerade krafter.

6 MF-Element Shape 1 Shape 2 Fjäderparametrar Diagram 1 Diagram 2 Värdena kan skilja ca +/-20 % pga. ändringar i produkten och hårdhets toleranser. 6

7 GMT typ Konuslager GMT typ Konuslager Kon dämpare används bland annat för hytt och motorupphängning i chassi. Som vibrationsisolator och dämpare tillåter kon dämpare ganska stora svängningar och har en progressiv fjäderkärrakter. Bussningar hjälper också till att dämpa stötar utan att de orsaka bestående skador på delar. Om det krävs olika hårdhetsgrader i X och Y riktningarna använd modeller med njurformad fördjupning. Dimensioner / Fjäderparametrar hard 1700N; medium 1100N; soft 600N hard 1100N; medium 700N; soft 400N 1 7

Bussningar hjälper också till att dämpa stötar utan att de orsaka bestående skador på delar.

8 GMT typ Konuslager hard 9300N; medium 6000N; soft 3000N hard 3000N; medium 1800N; soft 1000N 2 8

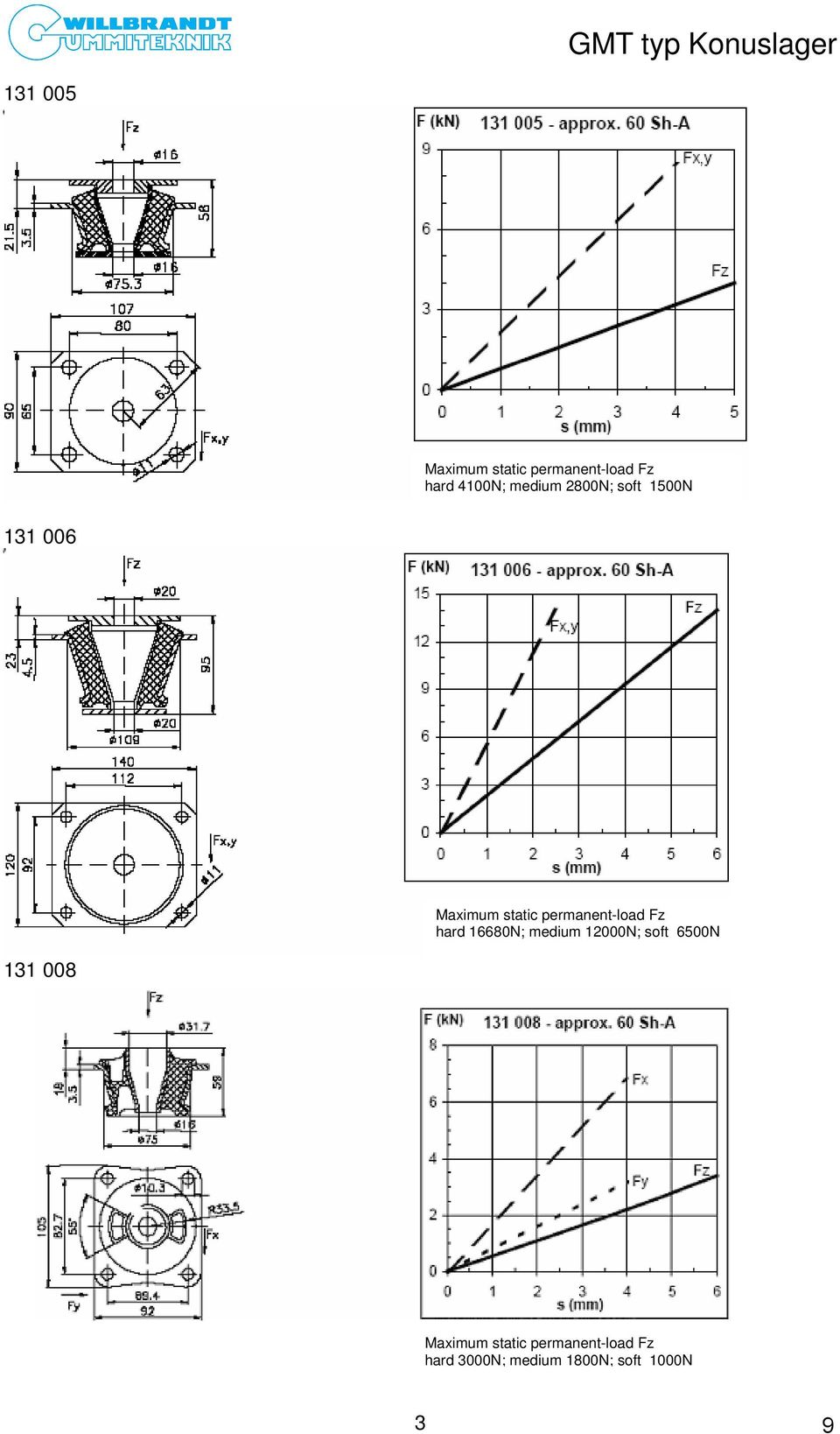

9 GMT typ Konuslager hard 4100N; medium 2800N; soft 1500N hard 16680N; medium 12000N; soft 6500N hard 3000N; medium 1800N; soft 1000N 3 9

10 GMT typ Konuslager

11 GMT typ Konuslager

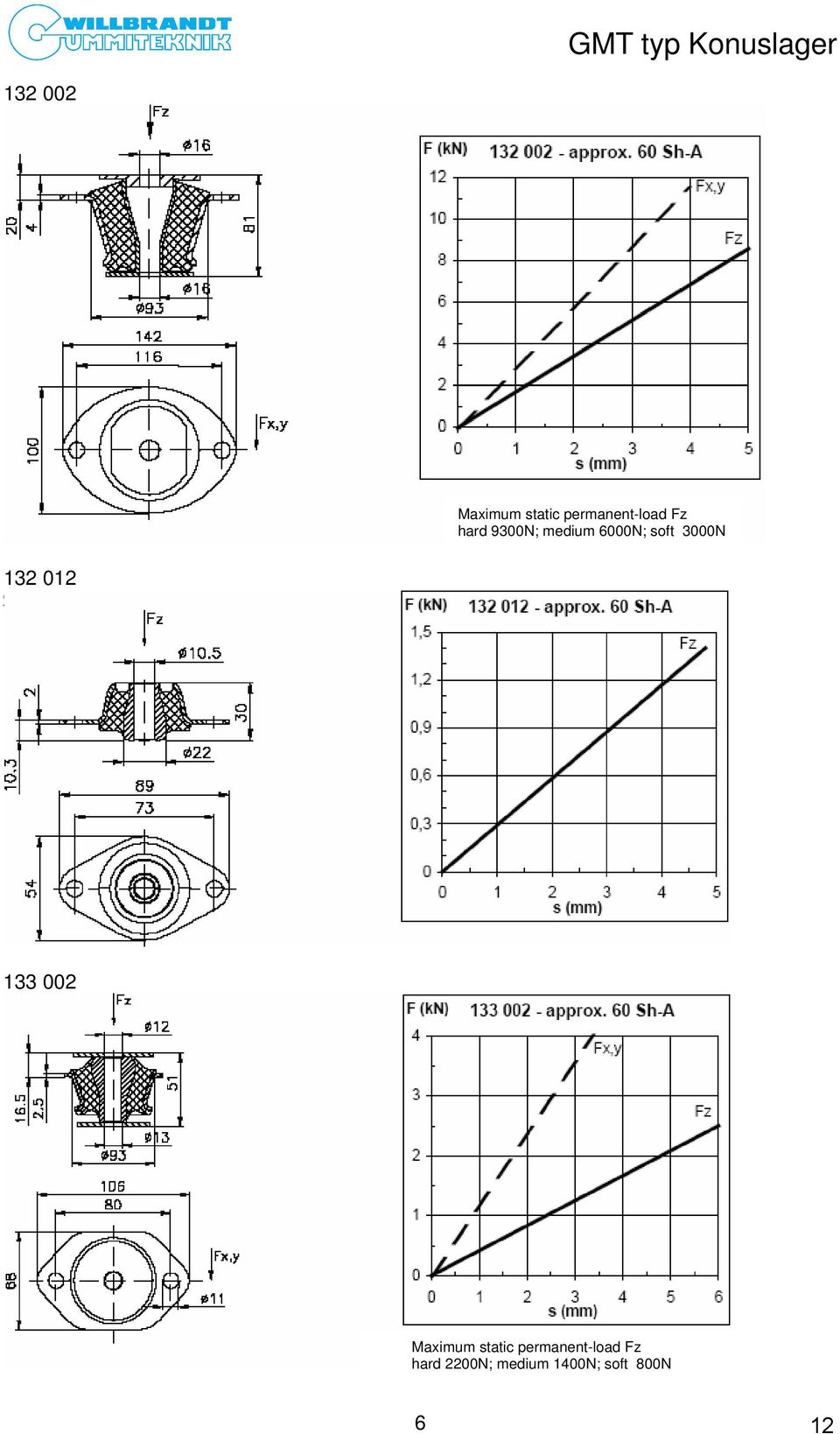

12 GMT typ Konuslager hard 9300N; medium 6000N; soft 3000N hard 2200N; medium 1400N; soft 800N 6 12

13 GMT typ Konuslager hard 750N; medium 500N; soft 250N Värdena kan skilja ca +/-20 % pga. ändringar i produkten och hårdhets toleranser. 7 13

14 Cap elements Cap elements Cap element är fler riktnings dämpare som kategoriseras av extremt lång fjädrings väg och utmärkt dämpning. Den speciella formen för Cap dämpare underlättar ljud och vibrations dämpning för maskiner och aggregat med lågtfrekvensomfång. Komponenten är avsedda för aktiv och passiv dämpning av maskiner och aggregat men även som underlag för containrar på fartyg och fordon. Den identiska styvheten i x. och y- riktning förhindrar glidning i sidled under belastning. Cap element tillverkans vanligtvis av naturgummi. Om det erfordras special elastomer för att säkerställa en optimal och hög kapacitets bussning för det specifika problemet. Dimensioner /Fjäderparametrar Shore F max. s max. C rad. Artikelnummer [Sh-A] [N] [mm] [N/mm] , , , ,3 14

Komponenten är avsedda för aktiv och passiv dämpning av maskiner och aggregat men även som underlag för containrar på fartyg och fordon. Den identiska styvheten i x.

15 Cap elements

16 Cap elements This cap element is characterized by it s tear-proof design This cap element is characterized by it s tear-proof design

17 Cap elements

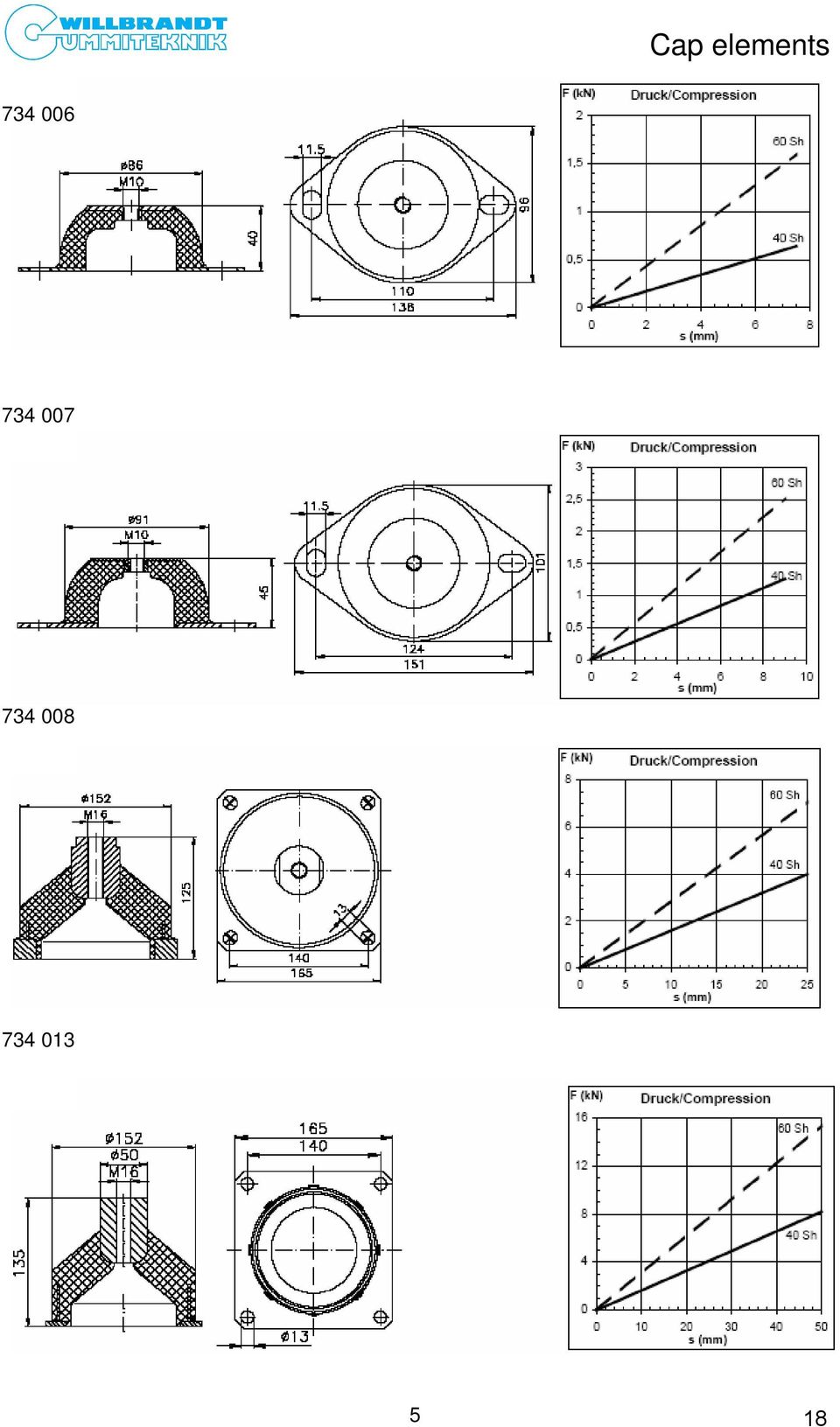

18 Cap elements

19 Cap elements Värdena kan skilja ca +/-20 % pga. ändringar i produkten och hårdhets toleranser. 6 19
