1 2013 Hjulkatalog MAKING BETTER WORKPLACES

2 ATT TÄNKA PÅ NÄR DU VÄLJER HJUL OCH LÄNKHJUL Alla hjul är testade efter normen DIN EN Angiven lastkapacitet gäller endast under förutsättning att produkterna användes i enlighet med normen. Erforderlig lastkapacitet I verkligheten råder oftast andra förhållanden än de ideala, och den erforderliga lastkapaciteten är större än lasten. Det är därför nödvändigt att räkna med en säkerhetsfaktor på mellan 1,3 till 2,0. Säkerhetsfaktorn 1,3 motsvaras av att 3 av 4 länkhjul på en vagn tar upp hela lasten. Med allt större avvikelser från ideala förhållanden som t.ex. större hastighet, ojämnt underlag, truckdrift eller annat så måste den använda säkerhetsfaktorn öka. Erforderlig lastkapacitet = (egenvikt + belastning)/ hjulantalet) x säkerhetsfaktorn. Montera hjulen/länkhjulen rätt Alla hjul på en vagn ska vara vertikalt och parallellt monterade i samma höjd. Monteringsdetaljerna ska vara tillräckligt starka och rätt designade så att de inte stör länkhjulens funktion. Yttre påverkan av kemikalier och temperaturer För användning utomhus, eller i andra fuktiga korrosiva miljöer, så kan vi erbjuda länkhjul i rostfria material. För användning i höga temperaturer finns värmebeständiga länkhjul. Riskerar länkhjulen att bli utsatta för kemikalier, kontakta oss för rådgivning! Speciella förhållanden kräver speciella lösningar, kontakta din återförsäljare eller oss på Gigant så hjälper vi dig, tel Exempel på placering av hjul för att få bästa funktionalitet A. Om utrymmet för vagnen är begränsat fungerar 4 länkhjul bäst. C. När utrymmet är litet och helt om på stället vändning krävs passar 2 länkhjul och 2 fasthjul. Fasthjulen har här något större bygghöjd än länkhjulen. Lasten vilar på 3 hjul. B. Vid långa transport sträckor behövs 2 länkhjul och 2 fasthjul för att göra vagnen lättare att styra. D. Samma som C men med 4 länkhjul och 2 fasthjul blir vagnen stabilare då lasten vilar på 4 hjul..

3 INNEHÅLL Möbelhjul... 4 Apparathjul ESD Antistatiska hjul... 8 Industrihjul Standard Elastiska Sprutade Gjutna Hårda hjul Plast Gjutjärn Rostfritt Bagerihjul Gaffelvagnshjul Lågbyggande Rälshjul Monteringshylsor Luftgummihjul Kulrullar Vridplattor Parkeringsbroms Katalogen är utgiven av Gigant Arbetsplats AB. Ansvarig utgivare är VD för Gigant Arbetsplats AB. Vi reserverar oss för eventuella tryckfel, pris-, konstruktions- och sortimentsförändringar. På grund av trycktekniska skäl kan färgnyanser på produkter avvika från verkligheten.

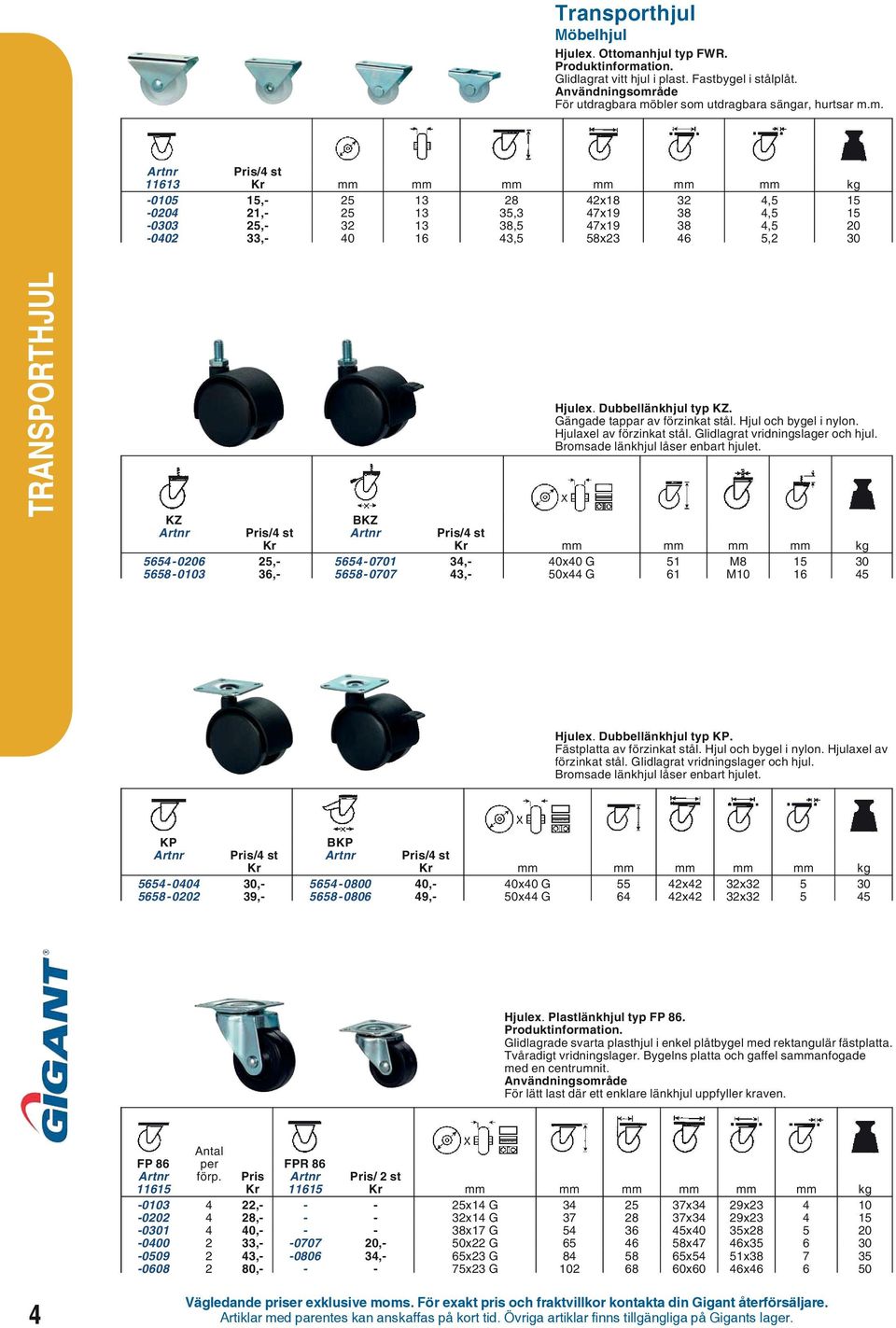

4 Möbelhjul Hjulex. Ottomanhjul typ FWR. Glidlagrat vitt hjul i plast. Fastbygel i stålplåt. För utdragbara möbler som utdragbara sängar, hurtsar m.m. Pris/4 st Kr mm mm mm mm mm mm kg , x , , ,3 47x , , ,5 47x , , ,5 58x ,2 30 Hjulex. Dubbellänkhjul typ KZ. Gängade tappar av förzinkat stål. Hjul och bygel i nylon. Hjulaxel av förzinkat stål. Glidlagrat vridningslager och hjul. Bromsade länkhjul låser enbart hjulet. KZ BKZ Pris/4 st Pris/4 st Kr Kr mm mm mm mm kg , ,- 40x40 G 51 M , ,- 50x44 G 61 M Hjulex. Dubbellänkhjul typ KP. Fästplatta av förzinkat stål. Hjul och bygel i nylon. Hjulaxel av förzinkat stål. Glidlagrat vridningslager och hjul. Bromsade länkhjul låser enbart hjulet. KP BKP Pris/4 st Pris/4 st Kr Kr mm mm mm mm mm kg , ,- 40x40 G 55 42x42 32x , ,- 50x44 G 64 42x42 32x Hjulex. Plastlänkhjul typ FP 86. Glidlagrade svarta plasthjul i enkel plåtbygel med rektangulär fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med en centrumnit. För lätt last där ett enklare länkhjul uppfyller kraven. Antal FP 86 per FPR 86 förp. Pris Pris/ 2 st Kr Kr mm mm mm mm mm mm kg , x14 G x34 29x , x14 G x34 29x , x17 G x40 35x , ,- 50x22 G x47 46x , ,- 65x23 G x54 51x , x23 G x60 46x

5 Apparathjul Lösa hjul Hjulex. Hjul typ 67 Produktinformation: Nav: Grå polypropylen Hjulbana: Grå termoplastiskt gummi. Hårdhet 95 Shore A Temp. Best.:-10 C C. Gummihjul med liet rullmotstånd. Tystgående. Pris/2 st Kr mm mm mm mm * kg , G , G , G 60 * Hjullagring G = Glidlager direkt i navet. Grå polyuretanbana Hjulex. Länkhjul typ NO 67. Grå termoplastisk gummibana och plåtbygel med fästhål för centrumskruv. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med pressförband. Bromsade länkhjul i diameter mm har en fotbroms som låser hjul och vridning samtidigt.bromsbara länkhjul i diameter 50 mm har en fotbroms som låser enbart hjulet. Glidlagrade (G) hjul. NO 67 BNO 67 Pris Pris Kr Kr mm mm mm mm mm kg , ,- 50x19 G* , ,- 75x25 G , ,- 100x25 G * Ej trådskydd Hjulex. Länkhjul typ NP 67. Grå termoplastisk gummibana och plåtbygel med fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsade länkhjul i diameter mm har en fotbroms som låser hjul och vridning samtidigt. Bromsbara länkhjul i diameter 50 mm har en fotbroms som låser enbart hjulet. Glidlagrade (G) hjul. NP 67 BNP 67 NPR Kr Kr Kr mm mm mm mm mm mm mm kg , , ,50 50x19 G* x60 48/38x48/ , , ,- 75x25 G x60 48/38x48/ , , x25 G x60 48/38x48/ * Ej trådskydd 5

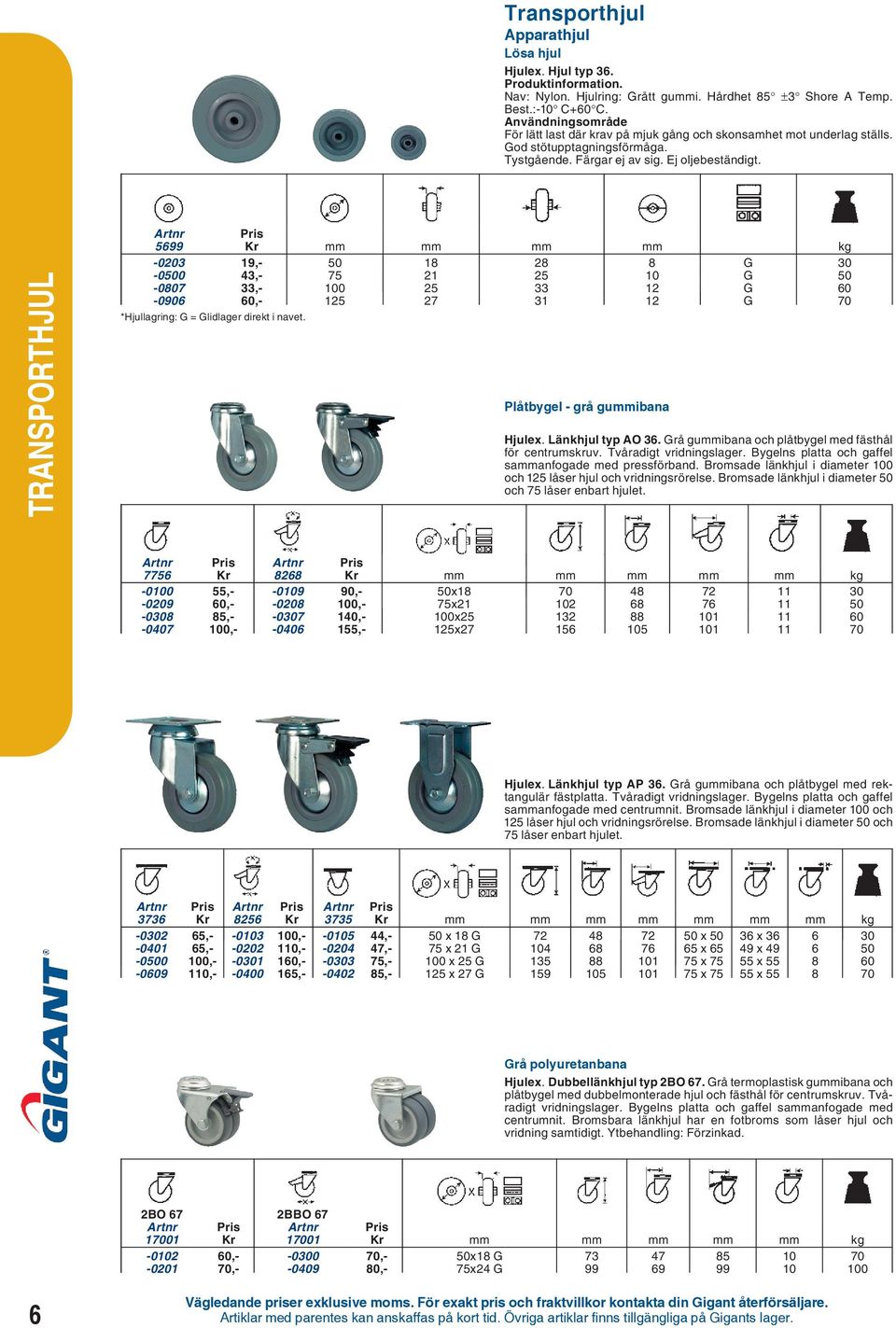

6 Apparathjul Lösa hjul Hjulex. Hjul typ 36. Nav: Nylon. Hjulring: Grått gummi. Hårdhet 85 ±3 Shore A Temp. Best.:-10 C+60 C. För lätt last där krav på mjuk gång och skonsamhet mot underlag ställs. God stötupptagningsförmåga. Tystgående. Färgar ej av sig. Ej oljebeständigt. Pris 5699 Kr mm mm mm mm kg , G , G , G , G 70 *Hjullagring: G = Glidlager direkt i navet. Plåtbygel - grå gummibana Hjulex. Länkhjul typ AO 36. Grå gummibana och plåtbygel med fästhål för centrumskruv. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med pressförband. Bromsade länkhjul i diameter 100 och 125 låser hjul och vridningsrörelse. Bromsade länkhjul i diameter 50 och 75 låser enbart hjulet. Pris Pris 7756 Kr 8268 Kr mm mm mm mm mm kg , ,- 50x , ,- 75x , ,- 100x , ,- 125x Hjulex. Länkhjul typ AP 36. Grå gummibana och plåtbygel med rektangulär fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsade länkhjul i diameter 100 och 125 låser hjul och vridningsrörelse. Bromsade länkhjul i diameter 50 och 75 låser enbart hjulet Kr 8256 Kr 3735 Kr mm mm mm mm mm mm mm kg , , ,- 50 x 18 G x x , , ,- 75 x 21 G x x , , ,- 100 x 25 G x x , , ,- 125 x 27 G x x Grå polyuretanbana Hjulex. Dubbellänkhjul typ 2BO 67. Grå termoplastisk gummibana och plåtbygel med dubbelmonterade hjul och fästhål för centrumskruv. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. 2BO 67 2BBO 67 Pris Pris Kr Kr mm mm mm mm mm kg , ,- 50x18 G , ,- 75x24 G

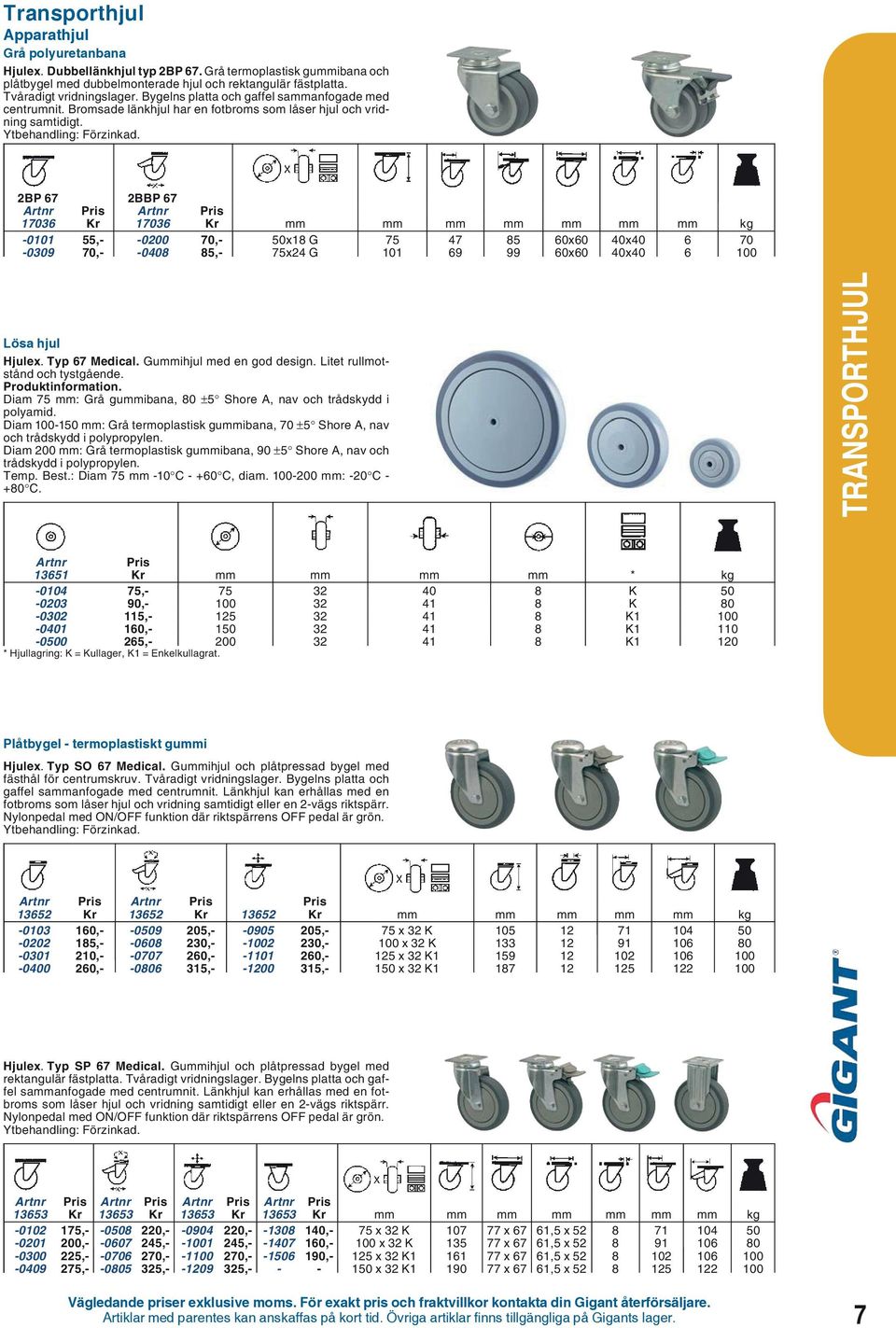

7 Apparathjul Grå polyuretanbana Hjulex. Dubbellänkhjul typ 2BP 67. Grå termoplastisk gummibana och plåtbygel med dubbelmonterade hjul och rektangulär fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsade länkhjul har en fotbroms som låser hjul och vridning samtidigt. 2BP 67 2BBP 67 Pris Pris Kr Kr mm mm mm mm mm mm mm kg , ,- 50x18 G x60 40x , ,- 75x24 G x60 40x Lösa hjul Hjulex. Typ 67 Medical. Gummihjul med en god design. Litet rullmotstånd och tystgående. Diam 75 mm: Grå gummibana, 80 ±5 Shore A, nav och trådskydd i polyamid. Diam mm: Grå termoplastisk gummibana, 70 ±5 Shore A, nav och trådskydd i polypropylen. Diam 200 mm: Grå termoplastisk gummibana, 90 ±5 Shore A, nav och trådskydd i polypropylen. Temp. Best.: Diam 75 mm -10 C C, diam mm: -20 C C. Pris Kr mm mm mm mm * kg , K , K , K , K , K1 120 * Hjullagring: K = Kullager, K1 = Enkelkullagrat. Plåtbygel - termoplastiskt gummi Hjulex. Typ SO 67 Medical. Gummihjul och plåtpressad bygel med fästhål för centrumskruv. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Länkhjul kan erhållas med en fotbroms som låser hjul och vridning samtidigt eller en 2-vägs riktspärr. Nylonpedal med ON/OFF funktion där riktspärrens OFF pedal är grön. Pris Pris Pris Kr Kr Kr mm mm mm mm mm kg , , ,- 75 x 32 K , , ,- 100 x 32 K , , ,- 125 x 32 K , , ,- 150 x 32 K Hjulex. Typ SP 67 Medical. Gummihjul och plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Länkhjul kan erhållas med en fotbroms som låser hjul och vridning samtidigt eller en 2-vägs riktspärr. Nylonpedal med ON/OFF funktion där riktspärrens OFF pedal är grön. Pris Kr Kr Kr Kr mm mm mm mm mm mm mm kg , , , ,- 75 x 32 K x 67 61,5 x , , , ,- 100 x 32 K x 67 61,5 x , , , ,- 125 x 32 K x 67 61,5 x , , , x 32 K x 67 61,5 x

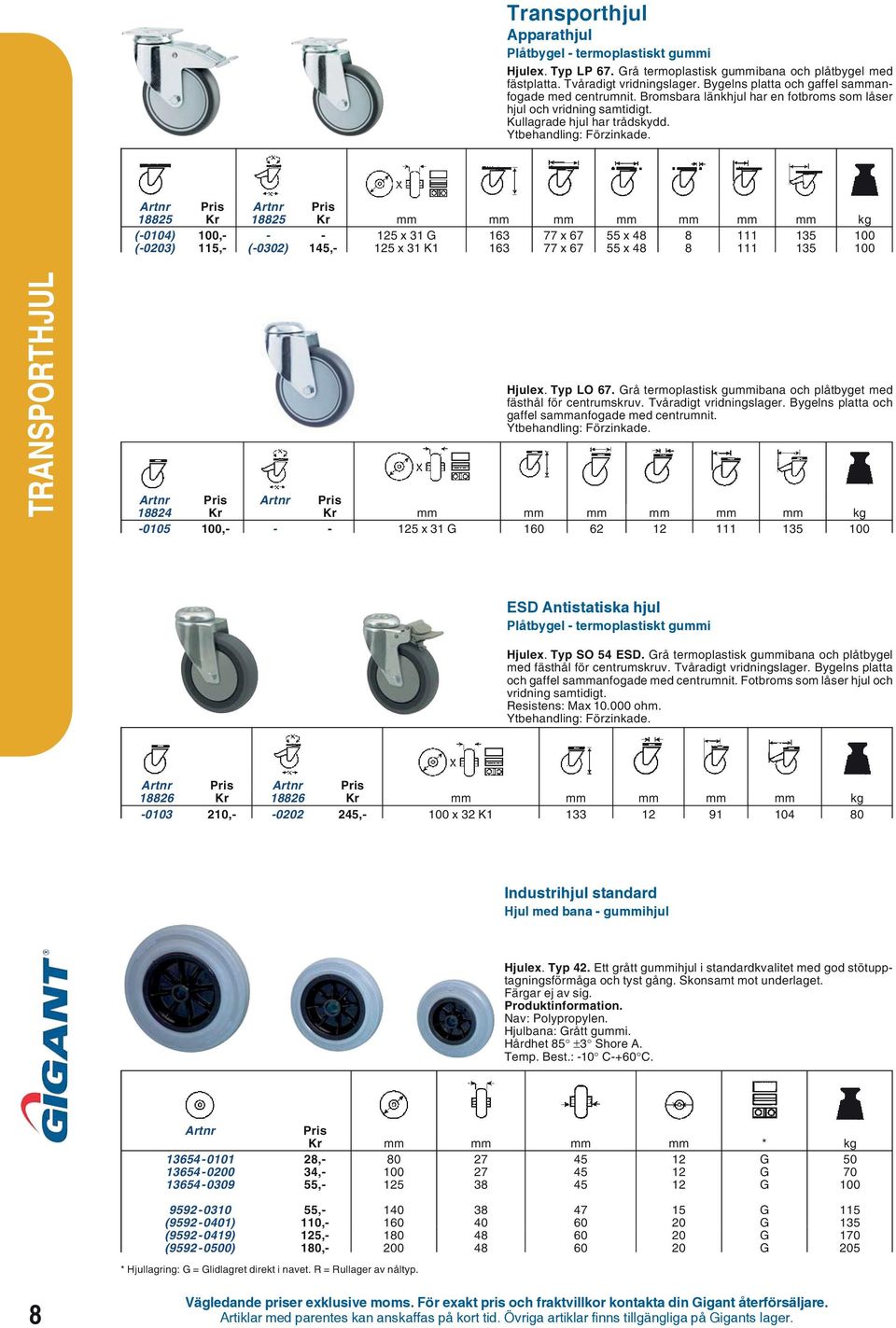

8 Apparathjul Plåtbygel - termoplastiskt gummi Hjulex. Typ LP 67. Grå termoplastisk gummibana och plåtbygel med fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Kullagrade hjul har trådskydd. Ytbehandling: Förzinkade. Pris Pris Kr Kr mm mm mm mm mm mm mm kg (-0104) 100, x 31 G x x (-0203) 115,- (-0302) 145,- 125 x 31 K x x Hjulex. Typ LO 67. Grå termoplastisk gummibana och plåtbyget med fästhål för centrumskruv. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Ytbehandling: Förzinkade. Pris Pris Kr Kr mm mm mm mm mm mm kg , x 31 G ESD Antistatiska hjul Plåtbygel - termoplastiskt gummi Hjulex. Typ SO 54 ESD. Grå termoplastisk gummibana och plåtbygel med fästhål för centrumskruv. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Fotbroms som låser hjul och vridning samtidigt. Resistens: Max ohm. Ytbehandling: Förzinkade. Pris Pris Kr Kr mm mm mm mm mm kg , ,- 100 x 32 K Industrihjul standard Hjul med bana - gummihjul Hjulex. Typ 42. Ett grått gummihjul i standardkvalitet med god stötupptagningsförmåga och tyst gång. Skonsamt mot underlaget. Färgar ej av sig. Nav: Polypropylen. Hjulbana: Grått gummi. Hårdhet 85 ±3 Shore A. Temp. Best.: -10 C-+60 C. Pris Kr mm mm mm mm * kg , G , G , G , G 115 ( ) 110, G 135 ( ) 125, G 170 ( ) 180, G 205 * Hjullagring: G = Glidlagret direkt i navet. R = Rullager av nåltyp. 8

9 Industrihjul standard Hjul med bana - gummihjul Hjulex. Typ 46. Ett grått gummihjul i standardkvalitet med god stötupptagningsförmåga och tyst gång. Skonsamt mot underlaget och färgar ej av sig. Nav: Plåt. Hjulbana: Grått gummi. Hårdhet 85 ±3 Shore A. Temp. Best.: -20 C-+60 C. Pris Kr mm mm mm mm * kg ( ) 33, R 60 ( ) 43, R 70 ( ) 65, R 100 ( ) 110, R 115 ( ) 120, R 140 ( ) 190, R 205 ( ) 355, R 205 * Hjullagring: R = Rullager av nåltyp. Hjulex. Typ IP146. Grå gummibana och plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Ytbehandling: Förzinkad Kr Kr Kr mm mm mm mm mm mm mm kg , , ,- 80 x 30 R x x , , ,- 100 x 30 R x x , , ,- 125 x 37 R x x (-0406) 215,- (-1008) 260,- (-1503) 185,- 160 x 40 R x x 75/ (-0505) 260,- (-1107) 315,- (-1602) 235,- 200 x 50 R x x 75/ * Byglarna är från IP serien Hjulex. Hjul typ 44. Nav: Polypropylene Hjulring: Svart gummi. Hårdhet 85 ±3 Shore A Temp. Best.: -10 C C. För lätt till medeltung last där stora krav på mjuk gång och skonsamhet mot underlag ställs. God stötupptagningsförmåga. Tystgående. Mer slitstarkt än grått gummi. Ej oljebeständigt. Går även att få i grå gummibana. Se Pris 3744 Kr mm mm mm mm * kg , R , R , R , G , R , G , R 205 * Hjullagring: G = Glidlager direkt i navet R = Rullager av nåltyp Hjulex. Typ IO1 44 Svart gummibana och plåtbygel med fästhål för centrumskruv. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. IO1 44 BIO1 44 Pris Pris 9580 Kr 9583 Kr mm mm mm mm mm kg , ,- 80x27 R , ,- 100x27R , ,- 125x38 R (-0603) 160,- (-0501) 225,- 160x40 R (-0801) 190,- (-0709) 235,- 200x48 R

10 Industrihjul standard Hjul med bana - gummihjul Hjulex. Typ IP 44. Svart gummibana och plåtbygel med rektangulär fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsade länkhjul låser hjul och vridningsrörelse. IP 44 BIP 44 IPR Kr 8257 Kr 5704 Kr mm mm mm mm mm mm mm kg , , ,- 80 x 27 R x x , , ,- 100 x 27 R x x , , ,- 125 x 38 R x x , , ,- 160 x 40 R x x 75/ , , ,- 200 x 50 R x x 75/ Hjulex. Hjul typ 45. Nav: Plåt Hjulring: Svart gummi. Hårdhet 85 ±3 Shore A Temp. Best.: -20 C C. Går även att få i grå gummibana. Se För lätt till medeltung last där stora krav på mjuk gång och skonsamhet mot underlag ställs. God stötupptagningsförmåga.tystgående. Mer slitstarkt än grått gummi. Ej oljebeständigt. Pris 3743 Kr mm mm mm mm * kg , R , R , R , R , R , R 230 * Hjullagring: R = Rullager av nåltyp Hjulex. Typ IP 45. Svart gummihjulring och plåtbygel med rektangulär fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med en centrumnit. Bromsade länkhjul låser hjul och vridningsrörelse. IP 45 BIP 45 IPR Kr 7661 Kr 3741 Kr mm mm mm mm mm mm mm kg , , ,- 80 x 25 R x x , , ,- 100 x 30 R x x , , ,- 125 x 35 R x x , , ,- 160 x 40 R x x 75/ , , ,- 200 x 50 R x x 75/ Industrihjul elastiska Hjul med bana - gummihjul Hjulex. Typ 32. Gummits elasticitet gör att hjulet snabbt återtar sin runda form och ger ett lägre rullmotstånd än gummi av standardkvalitet. Hjulet är slitstarkt, skonsamt mot underlaget och färgar ej av sig. Tyst, jämn gång och god stötupptagningsförmåga. Produktinformation Nav: Polyamid 6, nylon Hjulbana: Grått elastiskt gummi Hårdhet: 70 ±3 Shore A Temp.best: -20 C C Pris Kr mm mm mm mm * kg , R 350 * Hjullagring: R = Rullager av nåltyp 10

11 Industrihjul elastiska Hjul med bana - gummihjul Hjulex. Typ IP2 32. Grå elastisk gummibana och plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Gaffelvidd 60 mm med 3.5 mm tjocka gafflar (fastbygel 3 mm). Axelhål för M12 skruv. Länkbygelns bärighet är 400 kg Kr Kr Kr mm mm mm mm mm mm mm kg (-1105) 370,- (-1303) 415,- (-1204) 320,- 160 x 48 R x x Hjulex. Typ 37. Gummits elasticitet gör att hjulet snabbt återtar sin runda form och ger ett lägre rullmotstånd än gummi av stadard kvalité. Hjulet är slitstarkt, skonsamt mot underlaget och färgar ej av sig. Tyst, jämn gång och god stötupptagningsförmåga. Går även att få i grå alternativt svart gummibana. Se Produktinformation Nav: Polyamid 6, nylon Hjulbana: Blått elastiskt gummi Hårdhet: 70 ±3 Shore A Temp.best: -20 C C Pris Kr mm mm mm mm * kg , R , R , R , R 350 ( ) 360, R 400 Kullager ( ) 120, K , K , K 400 Hjulex. Typ IO1 37. Blå elastisk gummibana och plåtpressad bygel med fästhål för centrumskruv. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Ytbehandling: Förzinkad Pris Pris Kr Kr mm mm mm mm mm mm kg , ,- 80 x 34 R , ,- 100 x 36 R (-0305) 155,- (-1204) 180,- 100 x 36 K , ,- 125 x 36 R (-0503) 190,- (-1402) 210,- 125 x 36 K (-0602) 320,- (-1501) 370,- 160 x 48 R (-0701) 365,- (-1600) 415,- 160 x 40 K (-0800) 400,- (-1709) 460,- 200 x 48 R (-0909) 450,- (-1808) 500,- 200 x 45 K Hjulex. Typ IP1 37. Blå elastisk gummibana och plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Ytbehandling: Förzinkad Kr Kr Kr mm mm mm mm mm mm mm kg , , ,- 80 x 34 R x x , , ,- 100 x 36 R x x ,- (-1302) 175,- (-2300) 140,- 100 x 36 K x x , , ,- 125 x 36 R x x (-0502) 220,- (-1500) 210,- (-2508) 175,- 125 x 36 K x x (-0601) 270,- (-1609) 320,- (-2607) 245,- 125 x 50 R x x 75/ (-0700) 315,- (-1708) 365,- (-2706) 285,- 160 x 48 R x x 75/ (-0809) 360,- (-1807) 405,- (-2805) 330,- 160 x 40 K x x 75/ (-0908) 395,- (-1906) 455,- (-2904) 365,- 200 x 48 R x x 75/ (-1005) 440,- (-2003) 500,- (-3001) 410,- 200 x 45 K x x 75/

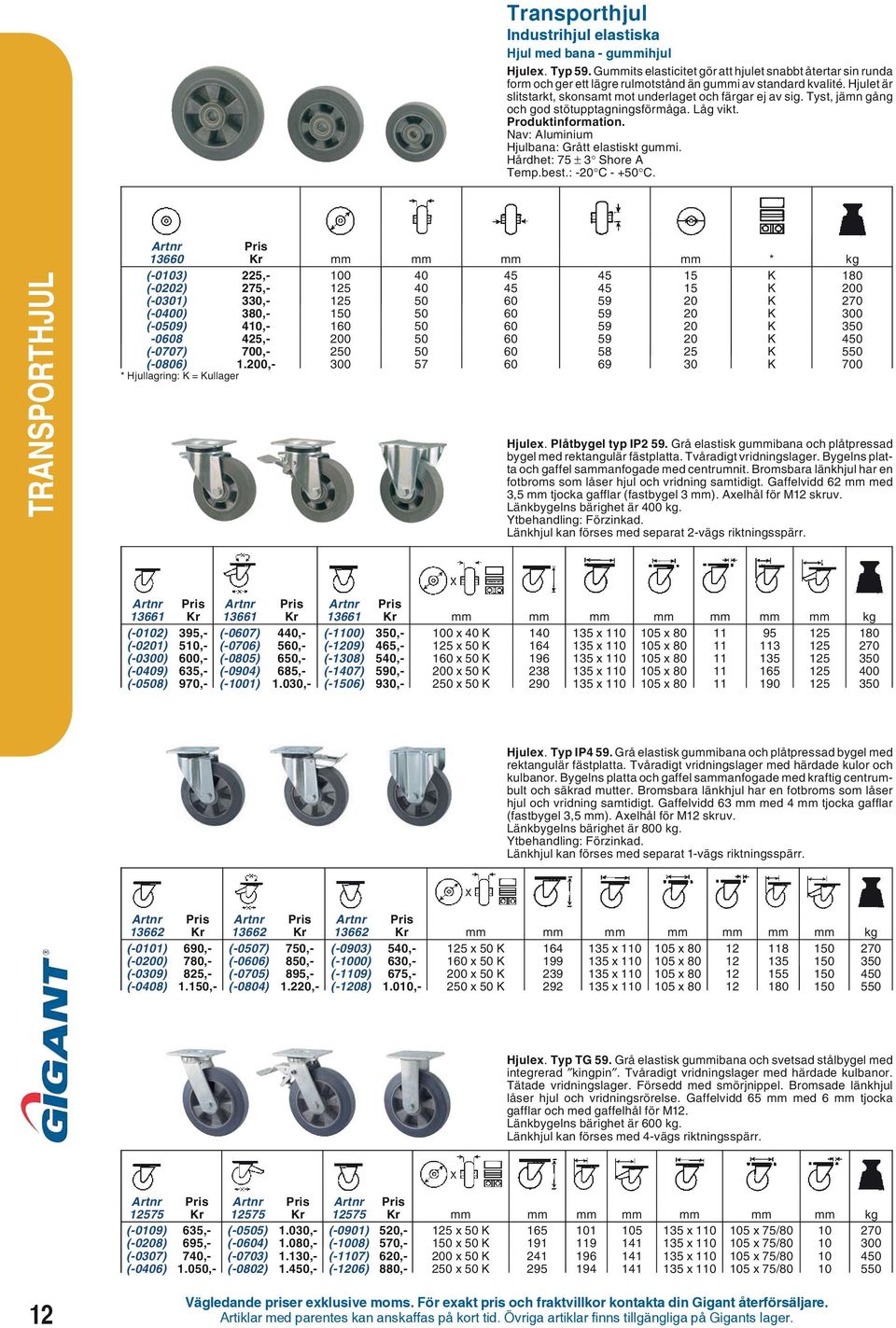

12 Industrihjul elastiska Hjul med bana - gummihjul Hjulex. Typ 59. Gummits elasticitet gör att hjulet snabbt återtar sin runda form och ger ett lägre rulmotstånd än gummi av standard kvalité. Hjulet är slitstarkt, skonsamt mot underlaget och färgar ej av sig. Tyst, jämn gång och god stötupptagningsförmåga. Låg vikt. Nav: Aluminium Hjulbana: Grått elastiskt gummi. Hårdhet: 75 ± 3 Shore A Temp.best.: -20 C C. Pris Kr mm mm mm mm * kg (-0103) 225, K 180 (-0202) 275, K 200 (-0301) 330, K 270 (-0400) 380, K 300 (-0509) 410, K , K 450 (-0707) 700, K 550 (-0806) 1.200, K 700 * Hjullagring: K = Kullager Hjulex. Plåtbygel typ IP2 59. Grå elastisk gummibana och plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Gaffelvidd 62 mm med 3,5 mm tjocka gafflar (fastbygel 3 mm). Axelhål för M12 skruv. Länkbygelns bärighet är 400 kg. Länkhjul kan förses med separat 2-vägs riktningsspärr Kr Kr Kr mm mm mm mm mm mm mm kg (-0102) 395,- (-0607) 440,- (-1100) 350,- 100 x 40 K x x (-0201) 510,- (-0706) 560,- (-1209) 465,- 125 x 50 K x x (-0300) 600,- (-0805) 650,- (-1308) 540,- 160 x 50 K x x (-0409) 635,- (-0904) 685,- (-1407) 590,- 200 x 50 K x x (-0508) 970,- (-1001) 1.030,- (-1506) 930,- 250 x 50 K x x Hjulex. Typ IP4 59. Grå elastisk gummibana och plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager med härdade kulor och kulbanor. Bygelns platta och gaffel sammanfogade med kraftig centrumbult och säkrad mutter. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Gaffelvidd 63 mm med 4 mm tjocka gafflar (fastbygel 3,5 mm). Axelhål för M12 skruv. Länkbygelns bärighet är 800 kg. Länkhjul kan förses med separat 1-vägs riktningsspärr Kr Kr Kr mm mm mm mm mm mm mm kg (-0101) 690,- (-0507) 750,- (-0903) 540,- 125 x 50 K x x (-0200) 780,- (-0606) 850,- (-1000) 630,- 160 x 50 K x x (-0309) 825,- (-0705) 895,- (-1109) 675,- 200 x 50 K x x (-0408) 1.150,- (-0804) 1.220,- (-1208) 1.010,- 250 x 50 K x x Hjulex. Typ TG 59. Grå elastisk gummibana och svetsad stålbygel med integrerad kingpin. Tvåradigt vridningslager med härdade kulbanor. Tätade vridningslager. Försedd med smörjnippel. Bromsade länkhjul låser hjul och vridningsrörelse. Gaffelvidd 65 mm med 6 mm tjocka gafflar och med gaffelhål för M12. Länkbygelns bärighet är 600 kg. Länkhjul kan förses med 4-vägs riktningsspärr Kr Kr Kr mm mm mm mm mm mm mm kg (-0109) 635,- (-0505) 1.030,- (-0901) 520,- 125 x 50 K x x 75/ (-0208) 695,- (-0604) 1.080,- (-1008) 570,- 150 x 50 K x x 75/ (-0307) 740,- (-0703) 1.130,- (-1107) 620,- 200 x 50 K x x 75/ (-0406) 1.050,- (-0802) 1.450,- (-1206) 880,- 250 x 50 K x x 75/

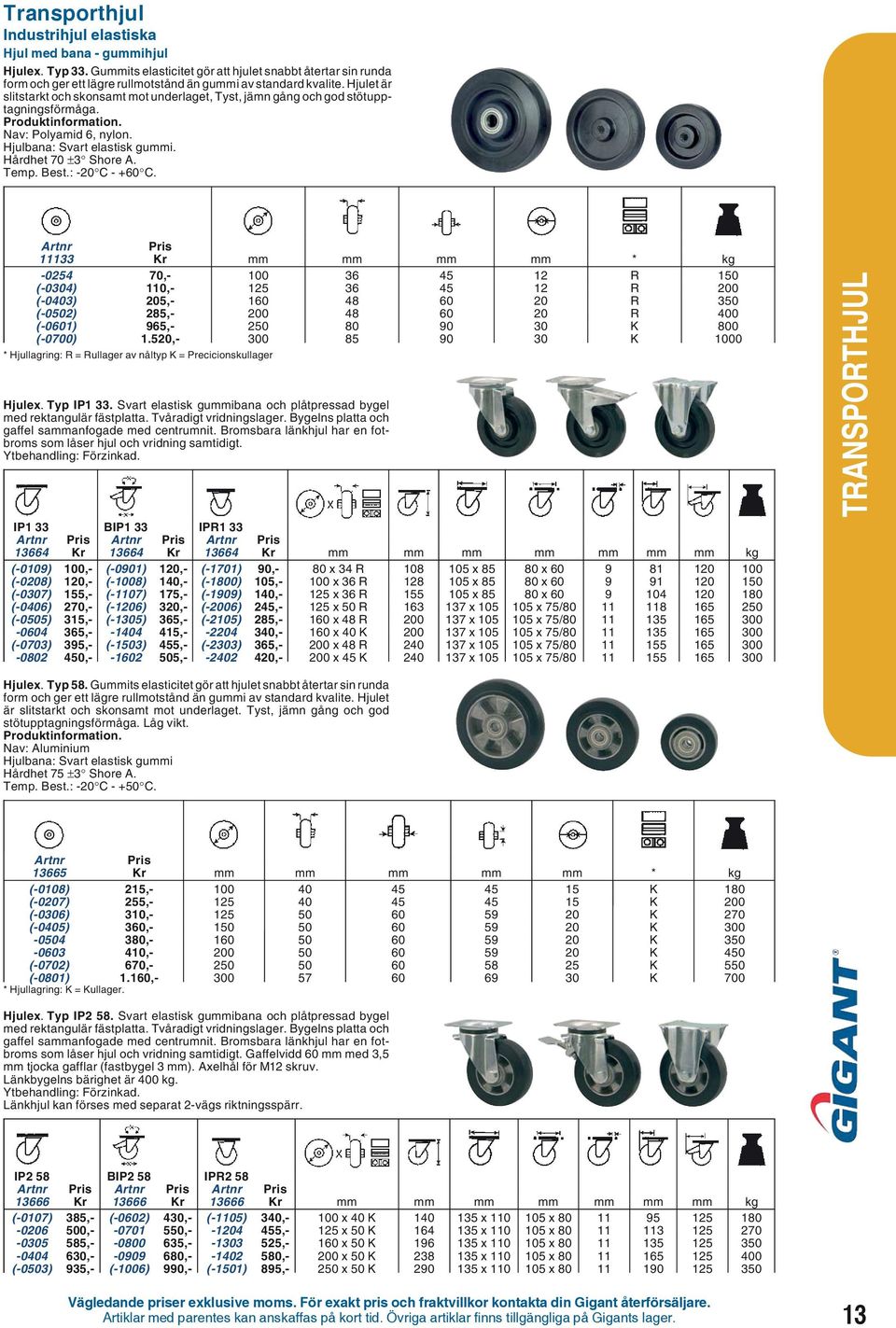

13 Industrihjul elastiska Hjul med bana - gummihjul Hjulex. Typ 33. Gummits elasticitet gör att hjulet snabbt återtar sin runda form och ger ett lägre rullmotstånd än gummi av standard kvalite. Hjulet är slitstarkt och skonsamt mot underlaget, Tyst, jämn gång och god stötupptagningsförmåga. Nav: Polyamid 6, nylon. Hjulbana: Svart elastisk gummi. Hårdhet 70 ±3 Shore A. Temp. Best.: -20 C C. Pris Kr mm mm mm mm * kg , R 150 (-0304) 110, R 200 (-0403) 205, R 350 (-0502) 285, R 400 (-0601) 965, K 800 (-0700) 1.520, K 1000 * Hjullagring: R = Rullager av nåltyp K = Precicionskullager Hjulex. Typ IP1 33. Svart elastisk gummibana och plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. IP1 33 BIP1 33 IPR Kr Kr Kr mm mm mm mm mm mm mm kg (-0109) 100,- (-0901) 120,- (-1701) 90,- 80 x 34 R x x (-0208) 120,- (-1008) 140,- (-1800) 105,- 100 x 36 R x x (-0307) 155,- (-1107) 175,- (-1909) 140,- 125 x 36 R x x (-0406) 270,- (-1206) 320,- (-2006) 245,- 125 x 50 R x x 75/ (-0505) 315,- (-1305) 365,- (-2105) 285,- 160 x 48 R x x 75/ , , ,- 160 x 40 K x x 75/ (-0703) 395,- (-1503) 455,- (-2303) 365,- 200 x 48 R x x 75/ , , ,- 200 x 45 K x x 75/ Hjulex. Typ 58. Gummits elasticitet gör att hjulet snabbt återtar sin runda form och ger ett lägre rullmotstånd än gummi av standard kvalite. Hjulet är slitstarkt och skonsamt mot underlaget. Tyst, jämn gång och god stötupptagningsförmåga. Låg vikt. Nav: Aluminium Hjulbana: Svart elastisk gummi Hårdhet 75 ±3 Shore A. Temp. Best.: -20 C C. Pris Kr mm mm mm mm mm * kg (-0108) 215, K 180 (-0207) 255, K 200 (-0306) 310, K 270 (-0405) 360, K , K , K 450 (-0702) 670, K 550 (-0801) 1.160, K 700 * Hjullagring: K = Kullager. Hjulex. Typ IP2 58. Svart elastisk gummibana och plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Gaffelvidd 60 mm med 3,5 mm tjocka gafflar (fastbygel 3 mm). Axelhål för M12 skruv. Länkbygelns bärighet är 400 kg. Länkhjul kan förses med separat 2-vägs riktningsspärr. IP2 58 BIP2 58 IPR Kr Kr Kr mm mm mm mm mm mm mm kg (-0107) 385,- (-0602) 430,- (-1105) 340,- 100 x 40 K x x , , ,- 125 x 50 K x x , , ,- 160 x 50 K x x , , ,- 200 x 50 K x x (-0503) 935,- (-1006) 990,- (-1501) 895,- 250 x 50 K x x

14 Industrihjul elastiska Hjul med bana - gummihjul Hjulex. Typ IP4 58. Svart elastisk gummibana och plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager med härdade kulor och kulbanor. Bygelns platta och gaffel sammanfogade med kraftig centrumbult och säkrad mutter. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Gaffelvidd 63 mm med 4 mm tjocka gafflar (fastbygel 3,5 mm). Axelhål för M12 skruv. Länkbygelns bärighet är 800 kg. Länkhjul kan förses med separat 1-vägs riktningsspärr Kr Kr Kr mm mm mm mm mm mm mm kg (-0106) 670,- (-0502) 725,- (-0908) 520,- 125 x 50 K x x (-0205) 750,- (-0601) 820,- (-1005) 605,- 160 x 50 K x x (-0304) 805,- (-0700) 870,- (-1104) 655,- 200 x 50 K x x (-0403) 1.120,- (-0809) 1.190,- (-1203) 970,- 250 x 50 K x x Industrihjul sprutade Hjul med bana - Polyuretan Hjulex. Typ 25. Polyuretanbana på nylonnav ger ett slitstarkt hjul med stor skonsamhet mot underlaget som inte färgar av sig. PU har något högre rullmotstånd än nylon men lägre än gummi. Beständigt mot oljor, fetter och många kemikalier. PU har högre motståndskraft mot spån, grus etc. än t ex gummi och nylon. Hjulen förekommer i olika hjulbanor/navkulörer, se info i kolumnen. Nav: Polyamid 6, nylon. Hjulbana: Polyuretan. Hårdhet: 98 Shore A Temp.best: -20 C C Pris 5702 Kr mm mm mm mm mm * kg (-0059) 55, Röd/Vit G 150 (-0075) 55, Röd/Vit R 150 (-0158) 70, Röd/Vit G 150 (-0174) 70, Röd/Vit R 150 (-2105) 120, Brun/Vit K1 180 (-0349) 90, Röd/Vit G 200 (-0356) 90, Röd/Vit R 200 (-0372) 150, Röd/Vit R 300 (-0380) 205, Röd/Vit K 300 (-0398) 220, Röd/Vit K 350 (-2204) 110, Grå/Grå K1 150 (-2303) 110, Grå/Grå K1 150 (-1453) 195, Brun/Vit K 450 (-1552) 190, Röd/Vit G 300 (-1560) 190, Röd/Vit R 300 (-1578) 250, Röd/Vit K 400 (-1735) 260, Röd/Vit G 350 (-1743) 265, Röd/Vit R 350 (-1750) 330, Röd/Vit K 500 (-1768) 290, Grå/Grå K 500 (-2600) 530, Röd/Vit K 600 * Hjullagring: G = Glidlager direkt i navet, R = Rullager av nåltyp, K = Kullager, K1 = Enkullagrat. Hjulex. Typ IP125. Polyuretanbana och plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Ytbehandling: Förzinkad Kr Kr Kr mm mm mm mm mm mm mm kg , , ,- 80 x 32 R x x , , ,- 100 x 32 R x x , , ,- 125 x 32 R x x (-0406) 275,- (-1305) 325,- (-2204) 245,- 125 x 45 R x x 75/ (-0505) 355,- (-1404) 405,- (-2303) 325,- 125 x 45 K x x 75/ (-0604) 325,- (-1503) 375,- (-2402) 295,- 160 x 45 R x x 75/ , , ,- 160 x 45 K x x 75/ (-0802) 410, ,- (-2600) 375,- 200 x 50 R x x 75/ , , ,- 200 x 50 K x x 75/

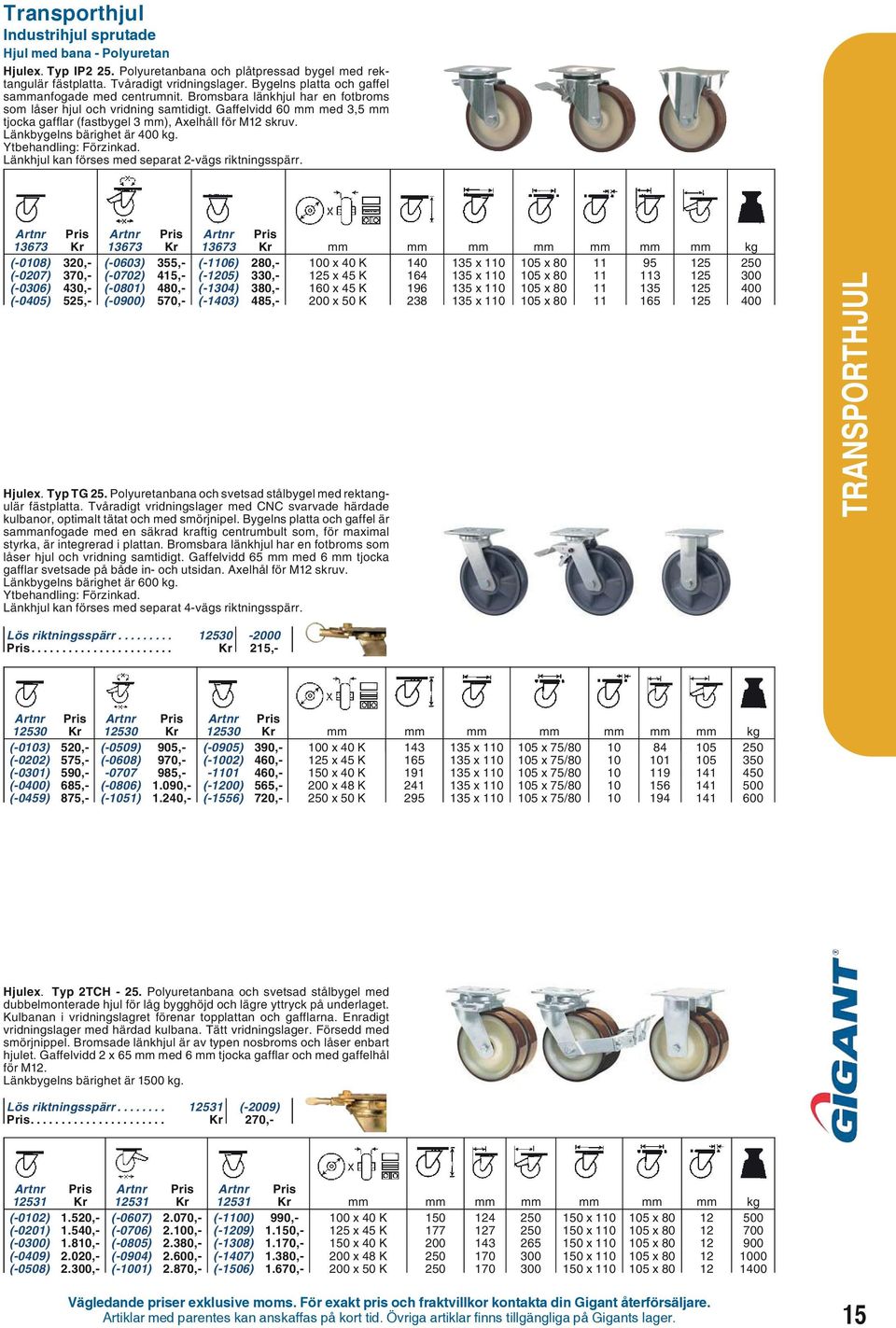

15 Industrihjul sprutade Hjul med bana - Polyuretan Hjulex. Typ IP2 25. Polyuretanbana och plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Gaffelvidd 60 mm med 3,5 mm tjocka gafflar (fastbygel 3 mm), Axelhåll för M12 skruv. Länkbygelns bärighet är 400 kg. Länkhjul kan förses med separat 2-vägs riktningsspärr Kr Kr Kr mm mm mm mm mm mm mm kg (-0108) 320,- (-0603) 355,- (-1106) 280,- 100 x 40 K x x (-0207) 370,- (-0702) 415,- (-1205) 330,- 125 x 45 K x x (-0306) 430,- (-0801) 480,- (-1304) 380,- 160 x 45 K x x (-0405) 525,- (-0900) 570,- (-1403) 485,- 200 x 50 K x x Hjulex. Typ TG 25. Polyuretanbana och svetsad stålbygel med rektangulär fästplatta. Tvåradigt vridningslager med CNC svarvade härdade kulbanor, optimalt tätat och med smörjnipel. Bygelns platta och gaffel är sammanfogade med en säkrad kraftig centrumbult som, för maximal styrka, är integrerad i plattan. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Gaffelvidd 65 mm med 6 mm tjocka gafflar svetsade på både in- och utsidan. Axelhål för M12 skruv. Länkbygelns bärighet är 600 kg. Länkhjul kan förses med separat 4-vägs riktningsspärr. Lös riktningsspärr Pris... Kr 215, Kr Kr Kr mm mm mm mm mm mm mm kg (-0103) 520,- (-0509) 905,- (-0905) 390,- 100 x 40 K x x 75/ (-0202) 575,- (-0608) 970,- (-1002) 460,- 125 x 45 K x x 75/ (-0301) 590, , ,- 150 x 40 K x x 75/ (-0400) 685,- (-0806) 1.090,- (-1200) 565,- 200 x 48 K x x 75/ (-0459) 875,- (-1051) 1.240,- (-1556) 720,- 250 x 50 K x x 75/ Hjulex. Typ 2TCH Polyuretanbana och svetsad stålbygel med dubbelmonterade hjul för låg bygghöjd och lägre yttryck på underlaget. Kulbanan i vridningslagret förenar topplattan och gafflarna. Enradigt vridningslager med härdad kulbana. Tätt vridningslager. Försedd med smörjnippel. Bromsade länkhjul är av typen nosbroms och låser enbart hjulet. Gaffelvidd 2 x 65 mm med 6 mm tjocka gafflar och med gaffelhål för M12. Länkbygelns bärighet är 1500 kg. Lös riktningsspärr (-2009) Pris... Kr 270, Kr Kr Kr mm mm mm mm mm mm mm kg (-0102) 1.520,- (-0607) 2.070,- (-1100) 990,- 100 x 40 K x x (-0201) 1.540,- (-0706) 2.100,- (-1209) 1.150,- 125 x 45 K x x (-0300) 1.810,- (-0805) 2.380,- (-1308) 1.170,- 150 x 40 K x x (-0409) 2.020,- (-0904) 2.600,- (-1407) 1.380,- 200 x 48 K x x (-0508) 2.300,- (-1001) 2.870,- (-1506) 1.670,- 200 x 50 K x x

16 Industrihjul gjuten Hjul med bana - Polyuretan Hjulex. Typ 22. Polyuretan gjuten på aluminiumnav ger ett hjul med lågt rullmotstånd, låg vikt, jämn och tyst gång samt stor skonsamhet mot underlaget. Hög slitstyrka. PU-banan är elastisk och återtar sin runda form efter vilande belastning. Beständigt mot oljor, fetter och många kemikalier. Hög motståndskraft mot spån, grus etc. Nav: Aluminium. Hjulbana: Gjuten polyuretan. Hårdhet 93 ±2 Shore A. Temp. Best.: -18 C C. Pris Kr mm mm mm mm mm * kg (-0245) 220, K , K 250 (-0260) 340, K 400 (-0278) 260, K , K 350 (-0369) 370, K , K , K , K 800 (-0708) 630, ** K 800 (-0807) 1.030, K 1000 * Hjullagring: K = Kullager. ** Bantjocklek: 16 mm. Hjulex. Typ TG 22. Polyuretanbana och svetsad stålbygel med integrerad kingpin. Tvåradigt vridningslager med härdade kulbanor. Tätade vridningslager. Försedd med smörjnippel. Bromsade länkhjul låser hjul och vridningsrörelse. Gaffelvidd 65 mm med 6 mm tjocka gafflar och med gaffelhål för M12. Länkbygelns bärighet är 600 kg. Länkhjul kan förses med med 4-vägs riktningsspärr Kr Kr Kr mm mm mm mm mm mm mm kg , , ,- 100 x 40 K x x 75/ , , ,- 125 x 40 K x x 75/ , , ,- 150 x 50 K x x 75/ , , ,- 200 x 50 K x x 75/ Hjulex. Typ 21. Polyuretan gjuten på ett gjutjärnsnav ger ett hjul med lågt rullmotstånd, jämn och tyst gång samt stor skonsamhet mot underlaget. Färgar ej av sig. Hög slitstyrka. Banan är elastisk och återtar sin runda form efter vilande belastning. Beständigt mot oljor, fetter och många kemikalier. Hög motståndskraft mot spån, grus etc. Nav: Gjutjärn. Hjulbana: Gjuten polyuretan. Hårdhet 93 Shore A. Temp. Best.:-18 C- +80 C. Pris Kr mm mm mm mm mm * kg (-0103) 75, G 80 (-0202) 70, G 80 (-0301) 95, G 115 (-0400) 100, G 90 (-0509) 100, G 135 (-0608) 125, G 160 (-0707) 160, R 160 (-0806) 125, G 115 (-0905) 125, G 135 (-1002) 160, G 230 (-1101) 190, R 230 (-1200) 305, K 300 (-1309) 225, G 280 (-1408) 255, R 280 (-1507) 260, K 280 (-1606) 370, K 400 (-1705) 380, K , K , K 700 (-2000) 515, K , K 750 (-2208) 575, K 1000 (-2307) 815, K , K 1300 (-2505) 1.260, K 1500 * Hjullagring: G = Glidlager direkt i navet, R = Rullager av nåltyp, K = Kullager 16

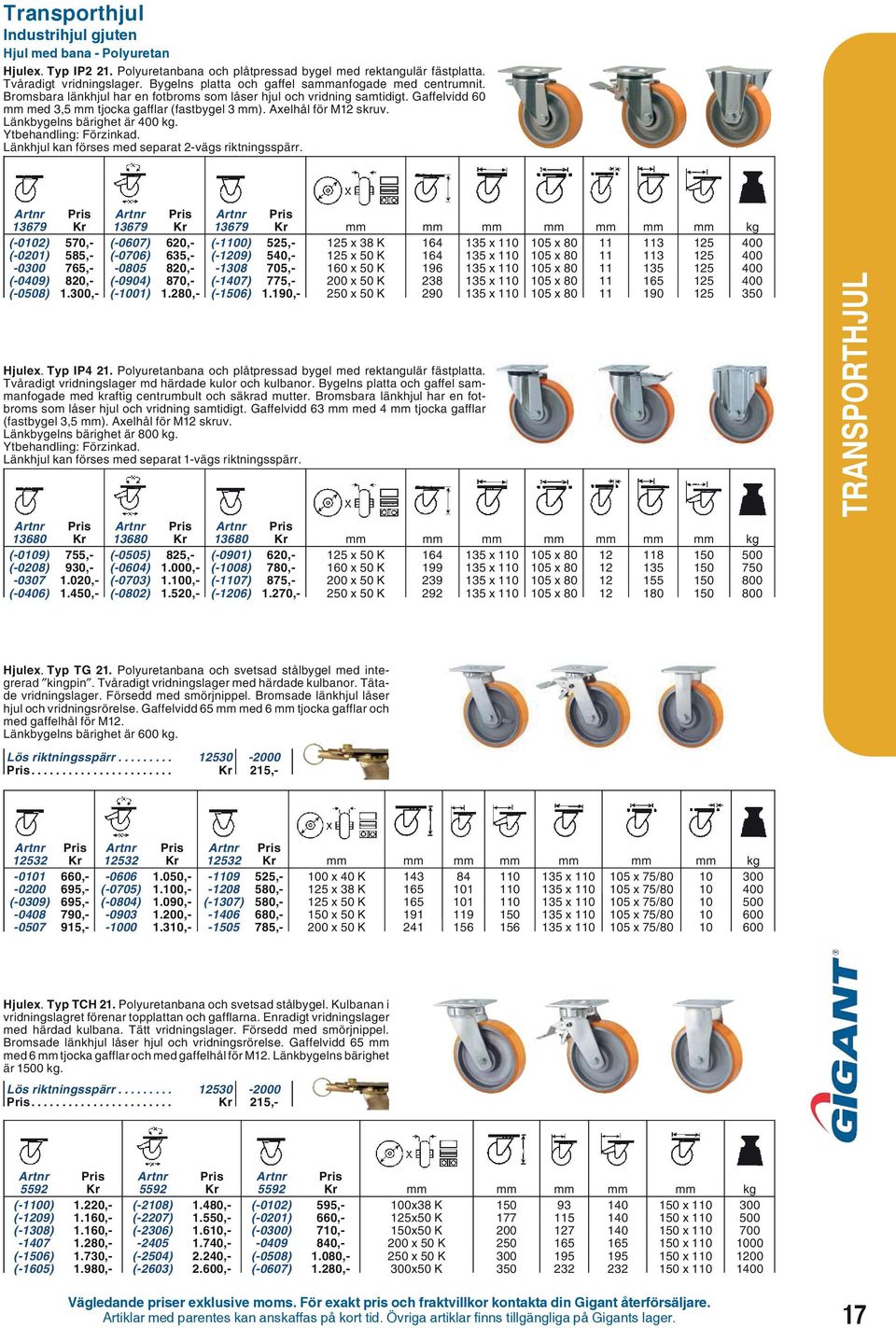

17 Industrihjul gjuten Hjul med bana - Polyuretan Hjulex. Typ IP2 21. Polyuretanbana och plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Gaffelvidd 60 mm med 3,5 mm tjocka gafflar (fastbygel 3 mm). Axelhål för M12 skruv. Länkbygelns bärighet är 400 kg. Länkhjul kan förses med separat 2-vägs riktningsspärr Kr Kr Kr mm mm mm mm mm mm mm kg (-0102) 570,- (-0607) 620,- (-1100) 525,- 125 x 38 K x x (-0201) 585,- (-0706) 635,- (-1209) 540,- 125 x 50 K x x , , ,- 160 x 50 K x x (-0409) 820,- (-0904) 870,- (-1407) 775,- 200 x 50 K x x (-0508) 1.300,- (-1001) 1.280,- (-1506) 1.190,- 250 x 50 K x x Hjulex. Typ IP4 21. Polyuretanbana och plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager md härdade kulor och kulbanor. Bygelns platta och gaffel sammanfogade med kraftig centrumbult och säkrad mutter. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Gaffelvidd 63 mm med 4 mm tjocka gafflar (fastbygel 3,5 mm). Axelhål för M12 skruv. Länkbygelns bärighet är 800 kg. Länkhjul kan förses med separat 1-vägs riktningsspärr Kr Kr Kr mm mm mm mm mm mm mm kg (-0109) 755,- (-0505) 825,- (-0901) 620,- 125 x 50 K x x (-0208) 930,- (-0604) 1.000,- (-1008) 780,- 160 x 50 K x x ,- (-0703) 1.100,- (-1107) 875,- 200 x 50 K x x (-0406) 1.450,- (-0802) 1.520,- (-1206) 1.270,- 250 x 50 K x x Hjulex. Typ TG 21. Polyuretanbana och svetsad stålbygel med integrerad kingpin. Tvåradigt vridningslager med härdade kulbanor. Tätade vridningslager. Försedd med smörjnippel. Bromsade länkhjul låser hjul och vridningsrörelse. Gaffelvidd 65 mm med 6 mm tjocka gafflar och med gaffelhål för M12. Länkbygelns bärighet är 600 kg. Lös riktningsspärr Pris... Kr 215, Kr Kr Kr mm mm mm mm mm mm mm kg , , ,- 100 x 40 K x x 75/ ,- (-0705) 1.100, ,- 125 x 38 K x x 75/ (-0309) 695,- (-0804) 1.090,- (-1307) 580,- 125 x 50 K x x 75/ , , ,- 150 x 50 K x x 75/ , , ,- 200 x 50 K x x 75/ Hjulex. Typ TCH 21. Polyuretanbana och svetsad stålbygel. Kulbanan i vridningslagret förenar topplattan och gafflarna. Enradigt vridningslager med härdad kulbana. Tätt vridningslager. Försedd med smörjnippel. Bromsade länkhjul låser hjul och vridningsrörelse. Gaffelvidd 65 mm med 6 mm tjocka gafflar och med gaffelhål för M12. Länkbygelns bärighet är 1500 kg. Lös riktningsspärr Pris... Kr 215, Kr 5592 Kr 5592 Kr mm mm mm mm mm kg (-1100) 1.220,- (-2108) 1.480,- (-0102) 595,- 100x38 K x (-1209) 1.160,- (-2207) 1.550,- (-0201) 660,- 125x50 K x (-1308) 1.160,- (-2306) 1.610,- (-0300) 710,- 150x50 K x , , ,- 200 x 50 K x (-1506) 1.730,- (-2504) 2.240,- (-0508) 1.080,- 250 x 50 K x (-1605) 1.980,- (-2603) 2.600,- (-0607) 1.280,- 300x50 K x

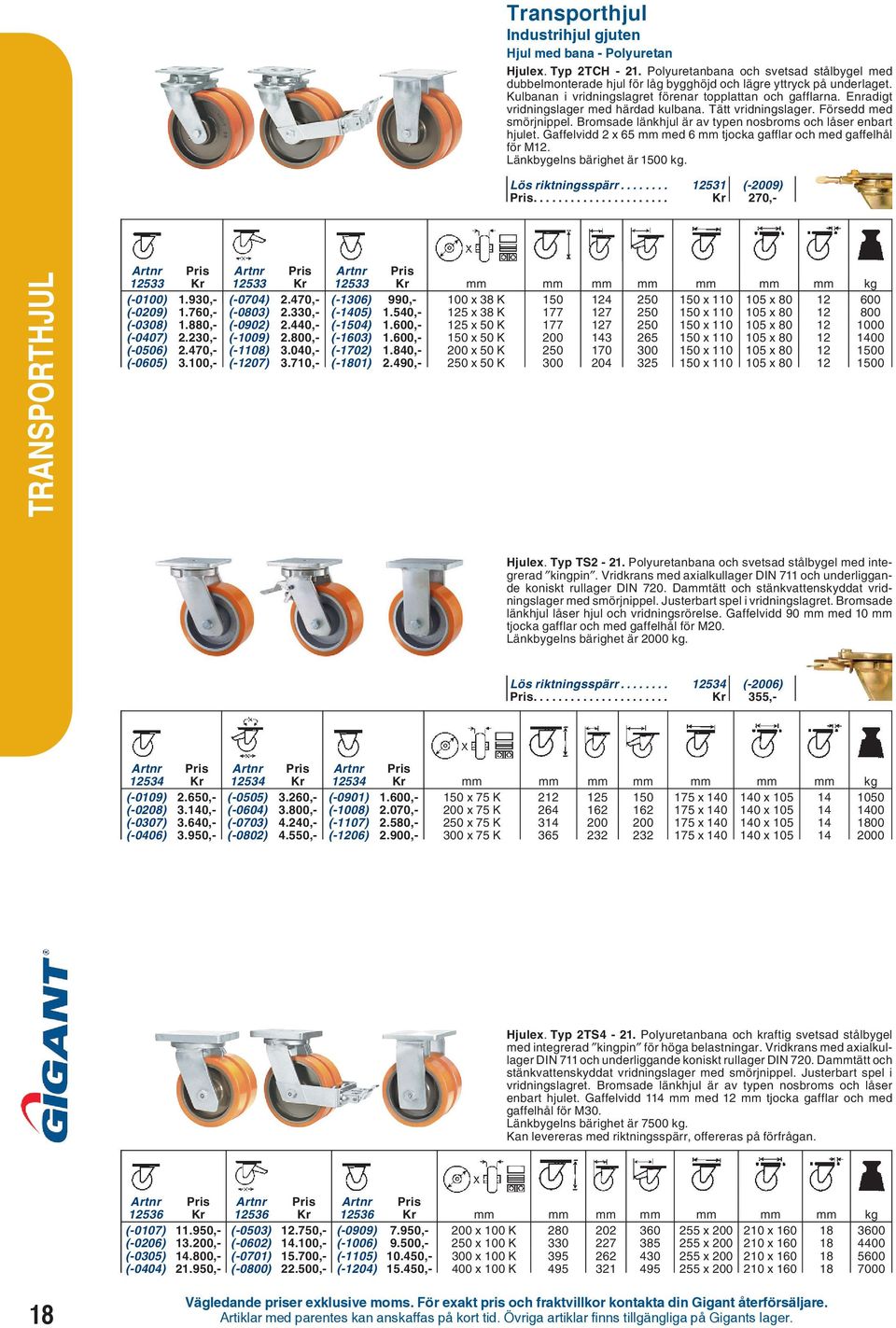

18 Industrihjul gjuten Hjul med bana - Polyuretan Hjulex. Typ 2TCH Polyuretanbana och svetsad stålbygel med dubbelmonterade hjul för låg bygghöjd och lägre yttryck på underlaget. Kulbanan i vridningslagret förenar topplattan och gafflarna. Enradigt vridningslager med härdad kulbana. Tätt vridningslager. Försedd med smörjnippel. Bromsade länkhjul är av typen nosbroms och låser enbart hjulet. Gaffelvidd 2 x 65 mm med 6 mm tjocka gafflar och med gaffelhål för M12. Länkbygelns bärighet är 1500 kg. Lös riktningsspärr (-2009) Pris... Kr 270, Kr Kr Kr mm mm mm mm mm mm mm kg (-0100) 1.930,- (-0704) 2.470,- (-1306) 990,- 100 x 38 K x x (-0209) 1.760,- (-0803) 2.330,- (-1405) 1.540,- 125 x 38 K x x (-0308) 1.880,- (-0902) 2.440,- (-1504) 1.600,- 125 x 50 K x x (-0407) 2.230,- (-1009) 2.800,- (-1603) 1.600,- 150 x 50 K x x (-0506) 2.470,- (-1108) 3.040,- (-1702) 1.840,- 200 x 50 K x x (-0605) 3.100,- (-1207) 3.710,- (-1801) 2.490,- 250 x 50 K x x Hjulex. Typ TS2-21. Polyuretanbana och svetsad stålbygel med integrerad kingpin. Vridkrans med axialkullager DIN 711 och underliggande koniskt rullager DIN 720. Dammtätt och stänkvattenskyddat vridningslager med smörjnippel. Justerbart spel i vridningslagret. Bromsade länkhjul låser hjul och vridningsrörelse. Gaffelvidd 90 mm med 10 mm tjocka gafflar och med gaffelhål för M20. Länkbygelns bärighet är 2000 kg. Lös riktningsspärr (-2006) Pris... Kr 355, Kr Kr Kr mm mm mm mm mm mm mm kg (-0109) 2.650,- (-0505) 3.260,- (-0901) 1.600,- 150 x 75 K x x (-0208) 3.140,- (-0604) 3.800,- (-1008) 2.070,- 200 x 75 K x x (-0307) 3.640,- (-0703) 4.240,- (-1107) 2.580,- 250 x 75 K x x (-0406) 3.950,- (-0802) 4.550,- (-1206) 2.900,- 300 x 75 K x x Hjulex. Typ 2TS4-21. Polyuretanbana och kraftig svetsad stålbygel med integrerad kingpin för höga belastningar. Vridkrans med axialkullager DIN 711och underliggande koniskt rullager DIN 720. Dammtätt och stänkvattenskyddat vridningslager med smörjnippel. Justerbart spel i vridningslagret. Bromsade länkhjul är av typen nosbroms och låser enbart hjulet. Gaffelvidd 114 mm med 12 mm tjocka gafflar och med gaffelhål för M30. Länkbygelns bärighet är 7500 kg. Kan levereras med riktningsspärr, offereras på förfrågan Kr Kr Kr mm mm mm mm mm mm mm kg (-0107) ,- (-0503) ,- (-0909) 7.950,- 200 x 100 K x x (-0206) ,- (-0602) ,- (-1006) 9.500,- 250 x 100 K x x (-0305) ,- (-0701) ,- (-1105) ,- 300 x 100 K x x (-0404) ,- (-0800) ,- (-1204) ,- 400 x 100 K x x

19 Industrihjul plast Hårda hjul Hjulex. Typ IP1 86. Polypropylenhjul och plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt Kr Kr Kr mm mm mm mm mm mm mm kg , , ,- 80 x 32 R x x , , ,- 100 x 32 R x x , , ,- 125 x 32 R x x , , ,- 125 x 45 R x x 75/ , , ,- 160 x 45 R x x 75/ , , ,- 200 x 50 R x x 75/ Hjulex. Typ IO1 86. Polypropylenhjul och plåtpressad bygel med fästhål för centrumskruv. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Pris Pris Kr Kr mm mm mm mm mm mm kg , ,- 80 x 30 R , ,- 100 x 32 R , ,- 125 x 32 R Hjulex. Typ 82. Nylonhjul har hög bärighet, hög slitstyrka och låg vikt. Lågt rullmotstånd på rena jämna underlag och färgar ej av sig. Nylon i rumstemperatur har god beständighet mot vatten, oljor, organiska lösningsmedel och alkalier. Tillverkad av polyamid 6, nylon Hårdhet 83 Shore D Temp. Best.: -20 C C. Pris Kr mm mm mm mm mm * kg Glidlager , G , G , G , G , G , G , G , G 700 Rullager , R , R , R , R , R 600 Kullager , K , K , K 450 ( ) 235, K , K

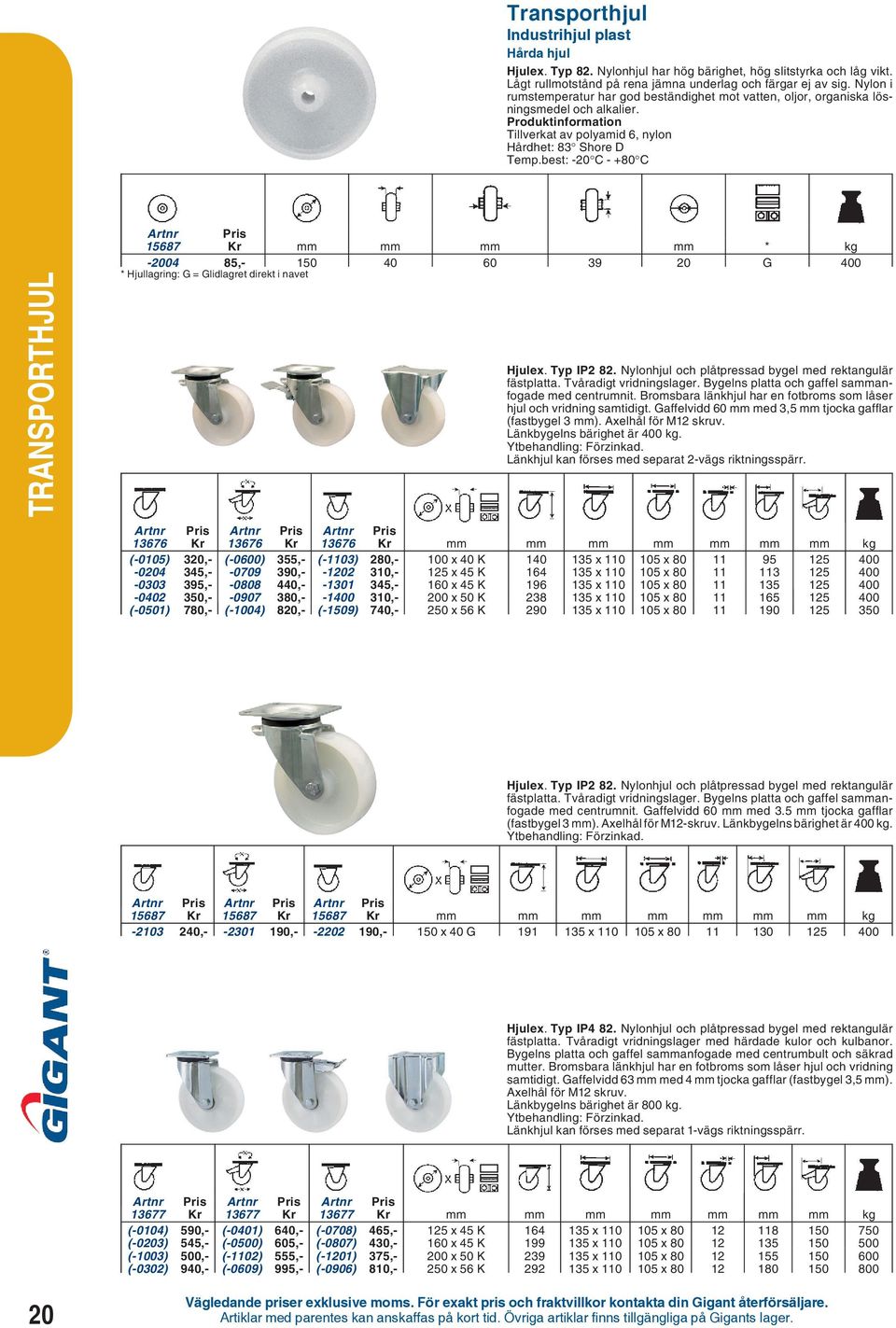

20 Industrihjul plast Hårda hjul Hjulex. Typ 82. Nylonhjul har hög bärighet, hög slitstyrka och låg vikt. Lågt rullmotstånd på rena jämna underlag och färgar ej av sig. Nylon i rumstemperatur har god beständighet mot vatten, oljor, organiska lösningsmedel och alkalier. Produktinformation Tillverkat av polyamid 6, nylon Hårdhet: 83 Shore D Temp.best: -20 C C Pris Kr mm mm mm mm * kg , G 400 * Hjullagring: G = Glidlagret direkt i navet Hjulex. Typ IP2 82. Nylonhjul och plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Gaffelvidd 60 mm med 3,5 mm tjocka gafflar (fastbygel 3 mm). Axelhål för M12 skruv. Länkbygelns bärighet är 400 kg. Länkhjul kan förses med separat 2-vägs riktningsspärr Kr Kr Kr mm mm mm mm mm mm mm kg (-0105) 320,- (-0600) 355,- (-1103) 280,- 100 x 40 K x x , , ,- 125 x 45 K x x , , ,- 160 x 45 K x x , , ,- 200 x 50 K x x (-0501) 780,- (-1004) 820,- (-1509) 740,- 250 x 56 K x x Hjulex. Typ IP2 82. Nylonhjul och plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Gaffelvidd 60 mm med 3.5 mm tjocka gafflar (fastbygel 3 mm). Axelhål för M12-skruv. Länkbygelns bärighet är 400 kg Kr Kr Kr mm mm mm mm mm mm mm kg , , ,- 150 x 40 G x x Hjulex. Typ IP4 82. Nylonhjul och plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager med härdade kulor och kulbanor. Bygelns platta och gaffel sammanfogade med centrumbult och säkrad mutter. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Gaffelvidd 63 mm med 4 mm tjocka gafflar (fastbygel 3,5 mm). Axelhål för M12 skruv. Länkbygelns bärighet är 800 kg. Länkhjul kan förses med separat 1-vägs riktningsspärr Kr Kr Kr mm mm mm mm mm mm mm kg (-0104) 590,- (-0401) 640,- (-0708) 465,- 125 x 45 K x x (-0203) 545,- (-0500) 605,- (-0807) 430,- 160 x 45 K x x (-1003) 500,- (-1102) 555,- (-1201) 375,- 200 x 50 K x x (-0302) 940,- (-0609) 995,- (-0906) 810,- 250 x 56 K x x

21 Industrihjul plast Hårda hjul Hjulex. Länkhjul typ TG 82. Nylonhjul och svetsad stålbygel med integrerad kingpin. Tvåradigt vridningslager med härdade kulbanor. Tätade vridningslager. Försedd med smörjnippel. Bromsade länkhjul låser hjul och vridningsrörelse. Gaffelvidd 65 mm med 6 mm tjocka gafflar och med gaffelhål för M12. Länkbygelns bärighet är 600 kg. Lös riktningsspärr Pris... Kr 215, Kr Kr Kr mm mm mm mm mm mm mm kg , , ,- 100 x 40 K x x 75/ (-0029) 660,- (-0045) 1.060, ,- 125 x 45 K x x 75/ , , ,- 150 x 54 K x x 75/ , , ,- 200 x 50 K x x 75/ Hjulex. Typ TCH 82. Nylonhjul och kraftig stålbygel med rektangulär fästplatta. Enradigt vridningslager med väl skyddad härdad kulbana. Försedd med smörjnippel. Tätning för vridningslager ingår. Bromsade länkhjul låser hjul och vridningsrörelse. Länkhjul med riktningsspärr kan låsas i färdriktningen. TCH 82 BTCH 82 TCHR Kr 5515 Kr 5515 Kr mm mm mm mm mm mm kg (-1104) 980,- (-2102) 1.420,- (-0106) 540,- 125x45 K x (-1203) 895,- (-2201) 1.350,- (-0205) 495,- 150x54 K x (-1302) 970,- (-2300) 1.430,- (-0304) 580,- 200x50 K x (-1401) 1.400,- (-2409) 1.900,- (-0403) 950,- 250x56 K x Hjulex. Typ 2TS2-82. Nylonhjul och svetsad stålbygel med integrerad kingpin. Dubbelmonterade hjul för låg bygghöjd och lägre yttryck på underlaget. Vridkrans med axialkullager DIN 711 och underliggande koniskt rullager DIN 720. Dammtätt och stänkvattenskyddat vridningslager med smörjnippel. Justerbart spel i vridningslagret. Bromsade länkhjul är av typen nosbroms och låser enbart hjulet. Gaffelvidd 2 x 65 mm med 8 mm tjocka gafflar och med gaffelhål för M16. Länkbygelns bärighet är 2000 kg. Lös riktningsspärr (-2000) Pris... Kr 375, Kr Kr Kr mm mm mm mm mm mm mm kg (-0103) 2.770,- (-0509) 3.340,- (-0905) 1.550,- 125 x 45 K x x (-0202) 2.670,- (-0608) 3.250,- (-1002) 1.400,- 150 x 54 K x x (-0301) 2.810,- (-0707) 3.390,- (-1101) 1.530,- 200 x 50 K x x (-0400) 3.440,- (-0806) 4.020,- (-1200) 2.170,- 250 x 56 K x x Industrihjul gjutjärn Hårda hjul Hjulex. Gjutjärnshjul typ 10. Tillverkat av gjutjärn. Temp. Best.:-20 C- +80 C. För tung last på släta underlag och för tung statisk last. Stor bärförmåga och slitstyrka. Litet rullmotstånd. Pris Kr mm mm mm mm mm * kg (-0150) 130, G 190 (-0200) 150, G 350 (-0309) 295, R 450 (-0408) 220, K 450 (-0507) 305, K 400 (-0606) 255, R 400 (-0705) 270, R 550 (-0804) 335, K , K , K 1000 (-1109) 655, K 1400 * Hjullagring: G = Glidlager. R = Rullager. K = Kullager. 21
