1 TÄTNINGAR & LÅSELEMENT 2015

2

3 DETTA ÄR INTERNORDIC sid DETTA ÄR INTERNORDIC HYDRAULIK- & PNEUMATIKTÄTNINGAR sid RADIAL- & AXIALTÄTNINGAR sid O-RINGAR sid LÅSRINGAR sid SPIRALSPÄNNSTIFT sid SHIMS sid TALLRIKSFJÄDRAR sid SMÖRJNIPPLAR sid SLANGKLÄMMOR sid

4 PROFFS PÅ LAGER OCH TÄTNINGAR Internordic har ett av Sveriges bredaste sortiment av lager och tätningar. Vi samarbetar med noga utvalda tillverkare över hela världen och fungerar som deras sälj- och marknadsorganisation på den svenska marknaden. Genom vår höga marknadsnärvaro, kunskap och service tillför vi ett mervärde till produkterna och blir på så sätt en värdeskapande länk mellan tillverkare och kunder. Huvudkontoret är beläget i Nässjö och säljkontor finns i Stockholm och Umeå. Vi är totalt 35 anställda och omsätter ca 90 MSEK. Sedan 1997 är Internordic en del av börsnoterade OEM International AB, vilket ger oss bakomliggande resurser och trygghet för dig som kund. NÄRA VÅRA KUNDER OCH GOD SUPPORT En specialiserad organisation uppdelad i två produktområden hjälper dig att välja rätt bland lager och tätningar. Varje produktområde är specialiserat på sitt sortiment och uppbyggt kring ett antal funktioner såsom försäljning, produktansvar, orderbehandling och leveransbevakning. Vår säljorganisation täcker hela landet och vi gör täta besök ute hos kund. Våra tekniska experter hjälper dig med val av komponenter för dina produkter redan på designstadiet. BRETT SORTIMENT FÖR ALLA TYPER AV APPLIKATIONER Internordics produktbredd är en av styrkorna och gör att vi kan erbjuda stor flexibilitet i allt från standardprodukter till kundunika produktlösningar. Våra produkter förekommer i de flesta branscher, exempelvis i fordonsindustrin, materialhantering, maskintillverkning, cylindertillverkning eller medicinsk utrustning. Kunderna kan vara allt från stora internationella företag till små nischföretag

5 Vi har byggt upp en stor kunskaps- och erfarenhetsbank sedan vi startade verksamheten Idag är vi en betydande leverantör av lagerlösningar och tätningar till svensk industri. Vi vet vilka krav marknaden ställer på oss och våra produkter och strävar alltid efter att hitta den bästa applikationslösningen till våra kunder. Tony Atlebris VD HÖG LEVERANSSÄKERHET Internordics lager är beläget i Nässjö och har goda kommunikationer till hela Sverige. Vår logistik är effektiv och lagret dimensionerat för snabba, säkra leveranser. Med ca lagerförda artiklar har vi ett stort antal produkter i standardsortimentet. Kundanpassade produkter lagerförs efter avtal med kund. Ordrar som läggs före kl levererar vi samma dag. Detta möjliggör leveranser just-in-time, så att du inte behöver bygga upp ett lokalt lager. Som ett led i vårt kvalitetsarbete mäter vi vår leveranssäkerhet mot första bekräftade leveransdatum. LÄGG DIN ORDER FÖRE OCH VI SKICKAR SAMMA DAG! KONTINUERLIGT KVALITETSARBETE Vi söker ständigt nya vägar för att möta de krav våra kunder och omvärlden ställer på oss. Internordic arbetar med dokumenterade processer och strävar efter kontinuerlig kvalitetsförbättring. Verksamheten är certifierad till ISO 9001:2008 och ISO 14001:2004. Våra riktlinjer för hållbarhetsarbetet är baserade på FNs riktlinjer för mänskliga rättigheter, Global Compact. Detta dokument kan laddas ner från vår hemsida

6 PRODUKTER FRÅN VÄRLDSLEDANDE TILLVERKARE NOGA UTVALDA TILLVERKARE Våra produkter kommer från 16 världsledande tillverkare, företrädesvis i Europa och Asien, samt från en egen organisation för inköp och kvalitetskontroll i Kina. Detta ger dig tillgång till ett stort urval av produkter, den främsta tekniken och de senaste nyheterna. Internordics framgångar bygger långsiktiga samarbeten med våra tillverkare. Tillsammans utvecklar vi sortimentet för att alltid kunna erbjuda våra kunder de bästa lösningarna. Många varumärken under samma paraply bidrar också till att du som kund kan ha färre leverantörer och det sparar både tid och pengar. Hos NTN-SNR tror vi på samarbete Vi arbetar bara med de bästa. Täta och bra samarbeten är en betydande faktor bakom vår framgång. Bland referenserna i fordonsindustrin finns Honda, BMW, Opel, Volkswagen, Porsche, Daimler Benz, Ford, Saab och Scania. I övrig industri finns kunder som Bosch, Siemens, AEG, Kawasaki, Canon och Rank Xerox. NTN-SNR levererar även till tågindustrin i Japan, bland annat till snabbtåget Shinkansen. Vi på NTN-SNR ser Internordic som en betydande samarbetspartner. Björn Sundin Sales Area Manager NTN-SNR Roulements

7 VÅRA TILLVERKARE ÄR LEDANDE AKTÖRER INOM SINA OMRÅDEN NTN-SNR En av världens största lagertillverkare som grundades 1916 och gick samman till NTN-SNR Det är en fullserviceleverantör med global täckning och världsledande i teknikutveckling. Företaget är beläget i Osaka, Japan/Annecy, Frankrike och har ca anställda. Certifierade enligt ISO9001, ISO/TS16949, EN9100 och ISO COB En av Kinas ledande tillverkare av glidlagerbussningar i metall med ca 700 anställda. Grundades Ett brett sortiment av bussningar med typer och dimensioner i flera tusen olika varianter. Ett flertal typer är miljöanpassade och tillverkas i enlighet med EU-direktivet 2002/95/EF (RoHS). Certifierade enligt QS9000, ISO9002, VDA 6.1, ISO/ TS KASTAS Världens ledande tillverkare av hydraulik- och pneumatiktätningar kommer från Cigli-Izmir i Turkiet och har ca 250 anställda. Kastas sortiment av kolvoch kolvstångstätningar, styrringar och avstrykare är i det närmaste komplett. Tillsammans med kund kan Kastas finna unika tätningslösningar för applikationer med mycket låga såväl som extremt höga tryck. Certifierade enligt ISO 9001:2000 och ISO/TS 16949:2009. CIRTEQ Ett engelskt företag med mer än 50 års erfarenhet inom tillverkning av låselement. Företaget har ca 230 anställda. Cirteq har ett standardsortiment av spårringar och spårryttare men tillverkar även kundanpassade låsringar. Certifierade enligt ISO/TS och ISO NAK Taiwans ledande tillverkare av tätningar med ca anställda. NAK har fokus på att behålla sin ställning som världsledande tillverkare av tätningsprodukter, därav har man ett starkt engagemang i att utveckla sortiment, kvalitet och service. Grundades Certifierade enligt ISO/TS 16949, ISO och OHSAS LS Denna kinesiska tillverkare grundades 1958 i Zhangshou, Kina och är världsledande på ledlager och länkhuvud med olika typer i sortimentet. LS har 1000 anställda och är certifierade enligt ISO/TS16949, VDA6.1, ISO17025, TüV-Cert och ISO KINGFISHER En av de världsledande tillverkarna av smörjnipplar. Detta anrika företag grundades 1867 i Leeds, Storbritannien. Genom oavbrutna investeringar i ny teknologi och utrustning tillsammans med nya idéer har Kingfisher i över ett sekel kontinuerligt utvecklat sina produkter. Kingfisher erbjuder en stor valmöjlighet av smörjnipplar gällande material, typer och gängor. Certifierade enligt ISO 9001:2000. TR Kinas ledande tillverkare av lagerenheter grundades 1979 i Dongguan, Kina, beläget mellan Kanton och Hong Kong. Företaget har 500 anställda. TR erbjuder ett brett sortiment med och hög och stabil kvalitet och har erhållit flertal utmärkelser för sin höga kvalitet. Certifierade enligt ISO MPC Tillverkare av klammer, grundades MPC ligger i Holland. Kvalitetscertifierade enligt ISO 9001:2000. Deras produkter är kontrollerade enligt AQL 0,65. De tillverkar slangklammer, gummiklammer, ackumulatorklammer och specialklammer. MPC jobbar ständigt med produktutveckling. O.L SEALS Danskt företag som grundades Tätningsleverantör som är specialister på PTFE. Certifierade enligt ISO9001:2008. ALWAYS I England ligger en av världens ledande tillverkare av kulrullar. Always har världens bredaste sortiment och är en betydande leverantör till världens materialhanteringsindustri med en produktion på mellan 2-3 miljoner enheter per år. Företaget grundades SFERO Tillverkar verktyg och låsmuttrar med hög precision och låseffekt. Grundades 1993 i franska Lyon. Sfero är känt för sitt patent på konstruktionen med en friskuren låsslits. Denna gör det enkelt att montera, demontera och återmontera med bibehållen hög precision och tillförlitlighet. Arbetet kan utföras utan specialverktyg. GAPI Denna italienska leverantör som grundades 1981 producerar och lagerhåller O-ringar. Gapi lagerför ca olika dimensioner, erbjuder dessutom kundspecifik tillverkning. Certifierade enligt ISO 9001:2000. SPIROL En amerikansk tillverkare som grundades 1945 med ca 200 anställda. Det breda sortimentet består av fjädrande rörpinnar, spiralspännstift och tallriksfjädrar. Certifierade enligt ISO/TS16949:2002, ISO 9001:2000, ISO 14001:2004, Ford Q1. AS 9100 rev B, NADCAP AS PISCETTA Italienska Piscetta grundades Det breda sortiment av olika låsmuttrar och brickor passar bra in i Internordics produktportfölj. Välutvecklad tillverkningsprocess som garanterar hög kvalitet. Certifierade enligt ISO

8 SPECIALISERING FÖR HÖG KUNSKAP TVÅ AFFÄRSOMRÅDEN För att kunna erbjuda våra kunder hög produktkunskap och service är vår verksamhet uppdelad i två affärsområden Lager samt Tätningar & Låselement. Fördelen för våra kunder blir effektivare projektdrivning, tydligare svar och kortare svarstider. Våra säljare kan därmed bidra med ännu mer värde till kundernas projekt. TIDIGT MED I PROCESSEN Genom åren har vi skaffat oss en stor erfarenhet inom lager, tätningar och låselement. Vi delar gärna med oss av den genom att se till att den applikation du har får de mest lämpliga produkterna. Vår djupa kunskap kommer bäst till sin rätt när vi kommer in tidigt i processen. Vi strävar efter att tillhandahålla en effektiv helhetslösning. Ibland kan detta åstadkommas med hjälp av en eller flera standardprodukter. Vid andra tillfällen krävs en specialprodukt. SUPPORT HELA VÄGEN Medan våra tekniker och produktansvariga jobbar nära sina respektive tillverkare för att hålla sig på topp inom den tekniska utvecklingen, så arbetar våra specialiserade säljare mot dig som kund genom personliga besök. De finns ständigt till hands för att du ska få den bästa informationen om vårt sortiment. Behöver du sedan ytterligare information om våra produkter kan våra produktansvariga hjälpa till. Med deras hjälp blir nästa steg att välja ut den kvalitetsnivå som blir rätt för din applikation. Vår kundsupport har hög tillgänglighet, tar hand om din beställning och hjälper dig med tekniska frågor. Vår personliga service kompletteras med två tryckta kataloger och en informativ webbplats, där du själv kan söka i vår databas bland tusentals standardprodukter. Din beställning kan du lägga direkt på hemsidan om du vill. KVALITET I ALLA LED Internordic ger dig alltid rätt kvalitet för dina behov och vi möter högt ställda krav på leveransprecision med en effektiv logistik. Vi är certifierade enligt ISO 9001:2008 och ISO 14001:2004. Internordic kvalitetssäkrar även det interna arbetet, bland annat genom regelbundna utvärderingar av våra leverantörer vad gäller leveransprecision, produktkvalitet, avvikelsehantering, administration och prisutveckling. Vår specialisering i två affärsområden har lett till djupare kunskap och därmed högre kvalitet

9

10 RÄTT FRÅN BÖRJAN En väl inarbetad affärsprocess i sju steg. Tillsammans följer vi en strukturerad process som säkerställer att vi gör rätt från början och därmed tar fram den bästa produkten för din applikation. 1 FÖRSTUDIE FÖRSTUDIE DESIGN 2DESIGN 3 FÖRSTUDIE PROTOTYP 4 FÖRSTUDIE TESTNING 1. FÖRSTUDIE I en förstudie genomförs en behovsanalys, som sedan ligger till grund för designarbetet. Krav på utförande, material och precision dokumenteras. Behovsanalysen är viktig och genomförs i nära samarbete med kund. 2. DESIGN Med utgångspunkt från förstudien utvärderas kundens behov som sedan omsätts i ett designförslag. Detta dokumenteras i CAD-ritningar i syfte att kunna övergå till prototyptillverkning. 3. PROTOTYP De första exemplaren av en möjlig produkt tillverkas med utgångspunkt i CAD-ritningarna. 4. TESTNING Prototyperna sänds till kund för utvärdering och godkännande. Kunden utför de tester som krävs för att utvärdera om produkten fungerar tillfredställande i deras applikation

11 Hans Sandström, tekniker Torbjörn Jonestad, applikationsingenjör Nicklas Karlsson, SQA/lagerchef 5 FÖRSTUDIE FÖRSERIE 6 PRODUKTION FÖRSTUDIE 7 FÖRSTUDIE KONTROLL 5. FÖRSERIE När protyperna är kontrollerade och godkända övergår projektet i förserie-produktion. Ett större antal produkter tillverkas för att kunden ska kunna testa produkten i sin produktion vad gäller funktion, montage och hantering. 6. PRODUKTION Efter godkännande av förserie startar produktion. Projektet övergår sedan till kontinuerliga leveranser. 7. KONTROLL er i varje leverans kvalitetskontrolleras enligt IQL (Ibec quality level), en variant av AQL. I vårt kontrollsystem testar vi större kvantiteter än AQL kräver. Exempel på kundanpassade produkter

12 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Tätningar för fram- och återgående rörelse. I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val

13 ATT TÄNKA PÅ VID VAL AV HYDRAULIK - OCH PNEUMATIKTÄTNINGAR Bestäm val av ett för applikationen lämpligt inbyggnadsmått Följ de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Tänk igenom hur tätningen kommer monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter Kolvstångstätningar 14 U-manschetter 32 HYDRAULIK- & PNEUMATIKTÄTNINGAR Tryck...min/normalt/max Hastighet...cykler/slaglängd Temperatur...min/normal/max Media...typ, viskositet etc. Kolvtätningar 36 Glidhylstätningar 41 Avstrykare 46 Styrringar Styrband 52 Profilkarta

14 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Kolvstångstätning K22 PU ANVÄNDNINGSOMRÅDEN Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter Tryck (min/normalt/max) Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Media (typ, viskositet etc.) U-manschett med asymmetrisk profil Används som kolvstångstätning Temperaturområde från -30 ºC till +100 ºC för polyuretan Tryck max 400 bar för polyuretan Hastighet max 0,5 m/s I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. PRODUKTFÖRDELAR Överlägsen statisk och dynamisk tätningseffekt Brett sortiment av dimensioner Enkel montering i slutna spår Ekonomisk tätningslösning TEKNISKA DATA MATERIAL PU 92 SHORE A PU9201 DRIFTSFÖRHÅLLANDEN MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -30 C +5 C -30 C +105 C +60 C +60 C TRYCK 400 bar 400 bar 400 bar HASTIGHET 0,5 m/sn 0,5 m/s 0,5 m/s

15 Artikelnr Innerdiameter d Ytterdiameter D Bredd B Bredd b K , K , K ,5 5, K K K ,5 5, K K K ,5 5, K K ,5 5, K ,5 5, K K K K K K K K K K K K K K K K ,5 11, K ,5 8, K K ,5 11, K K K ,5 11, K K K K K , K ,5 13, K K ,5 13, K ,5 13, K

16 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Kolvstångstätning K33 PU ANVÄNDNINGSOMRÅDEN Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter Tryck (min/normalt/max) Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. U-manschett med asymmetrisk profil Används som kolvstångstätning Temperaturområde från -30 ºC till +100 ºC för polyuretan Tryck max 400 bar för polyuretan Hastighet max 0,5 m/s PRODUKTFÖRDELAR Överlägsen statisk och dynamisk tätningseffekt Brett sortiment av dimensioner Enkel montering i slutna spår Ekonomisk tätningslösning TEKNISKA DATA MATERIAL PU 92 SHORE A PU9401 DRIFTSFÖRHÅLLANDEN MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -30 C +5 C -30 C +100 C +50 C +40 C TRYCK 400 bar 400 bar 400 bar HASTIGHET 0,5 m/s 0,5 m/s 0,5 m/s

17 Artikelnr Innerdiameter d Ytterdiameter D Bredd B Bredd b K , K , K K K K K K K K K ,5 5, K K K K K K K K ,4 7, K K K K K ,3 7, K K K ,3 7, K ,5 11, K K K ,3 7, K K K K ,3 7, K ,5 11, K K ,5 11, K K ,5 11, K K K K K ,5 11, K K K K ,5 11, K Artikelnr Innerdiameter d Ytterdiameter D Bredd B Bredd b K K K ,5 11, K ,5 11, K ,5 11, K K K K ,5 11, K K K ,5 11, K ,5 11, K K K K K K K K K ,5 11, K K K K K ,5 11, K K ,5 11, K K K ,5 11, K K K ,5 11, K K K K ,5 14, K ,5 11,

18 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Kolvstångstätning K31 PU ANVÄNDNINGSOMRÅDEN Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter Tryck (min/normalt/max) Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. U-manschett med symmetrisk profil och backup-ring Används som kolvstångstätning Temperaturområde från -30 ºC till +100 ºC för polyuretan Tryck max 630 bar för polyuretan Hastighet max 0,5 m/s PRODUKTFÖRDELAR Överlägsen statisk och dynamisk tätningseffekt Brett sortiment av dimensioner Enkel montering i slutna spår Ekonomisk tätningslösning TEKNISKA DATA MATERIAL PU 92 SHORE A PU9401 POM PM9901 DRIFTSFÖRHÅLLANDEN MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -30 C +5 C -30 C +100 C +50 C +40 C TRYCK 630 bar 630 bar 630 bar HASTIGHET 0,5 m/s 0,5 m/s 0,5 m/s

19 Artikelnr Innerdiameter d Ytterdiameter D Bredd B Bredd b K ,5 9, K ,5 9, K ,3 7, K ,4 11, K ,4 11, K K K ,4 11, K K K K ,4 11, K K K ,4 11, K ,5 14, K K K ,5 14, K ,5 14, K ,5 14, K ,5 14, K ,5 14,

20 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Kolvstångstätning K38 PU ANVÄNDNINGSOMRÅDEN Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter Tryck (min/normalt/max) Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. U-manschett med symmetrisk profil Används som kolvstångstätning Temperaturområde från -30 ºC till +100 ºC för polyuretan Tryck max 400 bar för polyuretan Hastighet max 0,5 m/s PRODUKTFÖRDELAR Överlägsen statisk och dynamisk tätningseffekt Brett sortiment av dimensioner Enkel montering i slutna spår Ekonomisk tätningslösning TEKNISKA DATA MATERIAL PU 92 SHORE A PU9401 DRIFTSFÖRHÅLLANDEN MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -30 C +5 C -30 C +100 C +50 C +40 C TRYCK 400 bar 400 bar 400 bar HASTIGHET 0,5 m/s 0,5 m/s 0,5 m/s

21 Artikelnr Innerdiameter d Ytterdiameter D Bredd B Bredd b K ,3 5, K ,3 5, K ,3 5, K ,5 4,7 4, K , K ,3 5, K ,3 5, K ,3 5, K ,3 5, K ,3 5, K K ,3 5, K ,3 5, K K K K ,3 5, K K ,3 5, K K ,3 5, K K K ,3 5, K K K K K K K K K ,5 7, K K K K K K K ,5 9,

22 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Kolvstångstätning K37 ANVÄNDNINGSOMRÅDE Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter Tryck (min/normalt/max) Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. Manschett med symmetrisk profil och backup-ring, vävarmerat NBR Används som kolvstångstätning Temperaturområde från -30 ºC till +105 ºC Tryck max 400 bar Hastighet max 0,5 m/s PRODUKTFÖRDELAR Bra tätningsfunktion även med dåliga ytor Förstärkt vävarmerat nitrilgummi som förhindrar extrudering Bra tätning vid låga tryck TEKNISKA DATA MATERIAL NBR 80 SHORE A NB8801 VÄVARMERAD NBR NB8008 POM NB9901 DRIFTSFÖRHÅLLANDEN MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -30 C +5 C -30 C +105 C +60 C +60 C TRYCK 400 bar 400 bar 400 bar HASTIGHET 0,5 m/s 0,5 m/s 0,5 m/s

23 Artikelnr Innerdiameter d Ytterdiameter D Bredd B Bredd b K ,5 6, K , K , K ,5 7, K , K K ,5 9, K ,5 9, K ,5 10, K ,5 6, K , K , K , K ,5 10, K ,5 10, K ,5 9, K ,5 10, K ,5 10, K ,5 6, K ,5 10, K ,5 10, K , K , K ,5 10, K , K ,5 10,2 Artikelnr Innerdiameter d Ytterdiameter D Bredd B Bredd b K K ,5 10, K ,5 10, K ,5 12, K , K , K ,5 12, K ,5 12, K ,6 9, K ,5 12, K , K ,5 12, K ,5 12, K , K ,5 12, K , K , K ,5 12, K ,5 12, K ,5 12, K ,5 12, K , K , K , K ,

24 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Kolvstångstätning K35 PTFE ANVÄNDNINGSOMRÅDE Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter Tryck (min/normalt/max) Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. Glidhylstätning Används som kolvstångstätning Temperaturområde från -30 ºC till +105 ºC Tryck max 400 bar Hastighet max 5 m/s PRODUKTFÖRDELAR Låg friktion, ingen stick-slip Kan användas i kombination med annan glidhylstätning eller u-manschett Lång livslängd Hög glidhastighet Stora valmöjligheter till materialkombinationer TEKNISKA DATA MATERIAL NBR 70 SHORE A NB7001 PTFE PT6003 DRIFTSFÖRHÅLLANDEN MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -30 C +5 C -30 C +105 C +60 C +60 C TRYCK 400 bar 400 bar 400 bar HASTIGHET 5,0 m/s 5,0 m/s 5,0 m/s

25 Artikelnr Innerdiameter d Ytterdiameter D Bredd B G010014K ,9 2,2 G012019K ,3 3,2 G020030K ,7 4,2 G020027K ,3 3,2 G025035K ,7 4,2 G028035K ,3 3,2 G032042K ,7 4,2 G035045K ,7 4,2 G040055K ,1 6,3 G045060K ,1 6,3 G045055K ,7 4,2 G050065K ,1 6,3 G050060K ,7 4,2 G055070K ,1 6,3 G056071K ,1 6,3 G056066K ,7 4,2 G060075K ,1 6,3 G063078K ,1 6,3 G065080K ,1 6,3 G070085K ,1 6,3 G070080K ,7 4,2 G075090K ,1 6,3 G080095K ,1 6,3 G080091K ,2 G085100K ,1 6,3 G090105K ,1 6,3 G100115K ,1 6,3 G110125K ,1 6,3 G120135K ,1 6,

26 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Kolvstångstätning K35 PU ANVÄNDNINGSOMRÅDE Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter Tryck (min/normalt/max) Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. Glidhylstätning Används som kolvstångstätning Temperaturområde från -30 ºC till +105 ºC Tryck max 400 bar Hastighet max 5 m/s PRODUKTFÖRDELAR Låg friktion, ingen stick-slip Kan användas i kombination med annan glidhylstätning eller u-manschett Lång livslängd Hög glidhastighet Lätt att montera TEKNISKA DATA MATERIAL NBR 70 SHORE A NB SHORE D PU6001 DRIFTSFÖRHÅLLANDEN MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -30 C +5 C -30 C +105 C +60 C +60 C TRYCK 400 bar 400 bar 400 bar HASTIGHET 5,0 m/s 5,0 m/s 5,0 m/s

27 Artikelnr Innerdiameter d Ytterdiameter D Bredd B G010014K35PU 10 14,9 2,2 G012019K35PU 12 19,3 3,2 G020030K35PU 20 30,7 4,2 G020027K35PU 20 27,3 3,2 G025035K35PU 25 35,7 4,2 G028035K35PU 28 35,3 3,2 G032042K35PU 32 42,7 4,2 G035045K35PU 35 45,7 4,2 G040055K35PU 40 55,1 6,3 G045060K35PU 45 60,1 6,3 G045055K35PU 45 55,7 4,2 G050065K35PU 50 65,1 6,3 G050060K35PU 50 60,7 4,2 G055070K35PU 55 70,1 6,3 G056071K35PU 56 71,1 6,3 G056066K35PU 56 66,7 4,2 G060075K35PU 60 75,1 6,3 G063078K35PU 63 78,1 6,3 G065080K35PU 65 80,1 6,3 G070085K35PU 70 85,1 6,3 G070080K35PU 70 80,7 4,2 G075090K35PU 75 90,1 6,3 G080095K35PU 80 95,1 6,3 G080091K35PU ,2 G085100K35PU ,1 6,3 G090105K35PU ,1 6,3 G100115K35PU ,1 6,3 G110125K35PU ,1 6,3 G120135K35PU ,1 6,

28 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Buffertring K29 PU ANVÄNDNINGSOMRÅDE Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter Tryck (min/normalt/max) Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. U-manschett med asymmetrisk profil och backup-ring Används som buffertring mot chockbelastningar Temperaturområde från -30 ºC till +100 ºC för polyuretan Tryck max 400 bar för polyuretan Hastighet max 0,5 m/s PRODUKTFÖRDELAR Inga tryck byggs upp mellan den primära och sekundära tätningen Hög nötningsbeständighet Låg friktion Bra skydd för den sekundära tätningen vid tryckpeakar TEKNISKA DATA MATERIAL PU 92 SHORE A PU9201 POM PM9901 DRIFTSFÖRHÅLLANDEN MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -30 C +5 C -30 C +100 C +50 C +40 C TRYCK 400 bar 400 bar 400 bar HASTIGHET 0,5 m/s 0,5 m/s 0,5 m/s

29 Artikelnr Innerdiameter d Ytterdiameter D Bredd b Bredd B HBY 50 65,5 6 6, HBY 60 75,5 6 6, HBY 65 80,5 6 6, HBY 70 85,5 6 6, HBY 75 90,5 6 6, HBY 80 95,5 6 6, HBY ,5 6 6, HBY ,5 6 6, HBY ,5 6 6, HBY ,5 6 6, HBY ,5 6 6, HBY ,5 6 6, HBY ,5 6 6, HBY ,5 6 6,

30 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Kolvstångstätning K01 ANVÄNDNINGSOMRÅDE Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter Tryck (min/normalt/max) Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. Veepac för kolvstång, vävarmerad NBR Enkelverkande kolvstångstätning Temperaturområde från -30 ºC till +105 ºC för nitrilgummi Tryck max 400 bar för nitrilgummi Hastighet max 0,5 m/s PRODUKTFÖRDELAR Justerbar höjd på tätningen Bra tätningsfunktion även med dåliga ytor Robust tätning Enkel installation och borttagning Lång livslängd Mycket bra tätningsprestanda både vid höga och låga tryck TEKNISKA DATA MATERIAL NBR 80 SHORE A NB9001 Vävarmerad NBR NB8008 POM PM9903 DRIFTSFÖRHÅLLANDEN MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -30 C +5 C -30 C +105 C +60 C +60 C TRYCK 400 bar 400 bar 400 bar HASTIGHET 0,5 m/s 0,5 m/s 0,5 m/s

31 Artikelnr Innerdiameter d Ytterdiameter D Bredd B K ,5 K ,5 K ,5 K ,5 K ,5 K ,5 K K ,5 K ,5 K ,5 K K K ,5 K K K K ,5 K K ,5 K K ,5 K K ,5 K K ,2 K ,5 K ,5 K K K K K K K

32 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR U-manschett K21 PU ANVÄNDNINGSOMRÅDE Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden. Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter. Tryck (min/normalt/max) Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. U-manschett med symmetrisk profil Kan användas både som kolv- och kolvstångstätning Temperaturområde från -30 ºC till +100 ºC för polyuretan Tryck max 400 bar för polyuretan Hastighet max 0,5 m/s PRODUKTFÖRDELAR Överlägsen statisk och dynamisk tätningseffekt Brett sortiment av dimensioner Enkel montering i slutna spår Enkel spårutformning Ekonomisk tätningslösning TEKNISKA DATA MATERIAL PU 92 SHORE A PU9201 DRIFTSFÖRHÅLLANDEN MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -30 C +5 C -30 C +105 C +50 C +40 C TRYCK 400 bar 400 bar 400 bar HASTIGHET 0,5 m/s 0,5 m/s 0,5 m/s

33 Artikelnr Innerdiameter d Ytterdiameter D Bredd b K K K K K K K K K K K , K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K Artikelnr Innerdiameter d Ytterdiameter D Bredd b K K K K K K K K K K K K , K K K K K K K K , K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K

34 Artikelnr Innerdiameter d Ytterdiameter D Bredd b K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K , K K K K K K K K K K K K K K K K K K Artikelnr Innerdiameter d Ytterdiameter D Bredd b K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K

35 Artikelnr Innerdiameter d Ytterdiameter D Bredd b K K K K K K K K K K K K K K K K K K , K K K K K K K K K K Artikelnr Innerdiameter d Ytterdiameter D Bredd b K K K K K K K K K K K K K K K K K K K K K K K K K

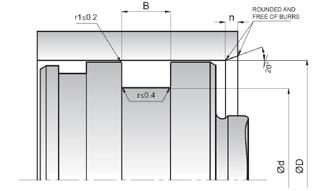

36 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Kolvtätning K23 PU ANVÄNDNINGSOMRÅDE Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter Tryck (min/normalt/max) Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. U-manschett med asymmetrisk profil Används som kolvtätning Temperaturområde från -30 ºC till +100 ºC för polyuretan Tryck max 400 bar för polyuretan Hastighet max 0,5 m/s PRODUKTFÖRDELAR Överlägsen statisk och dynamisk tätningseffekt Ekonomisk tätningslösning Stor mängd olika dimensioner Enkel montering i slutna spår TEKNISKA DATA PU MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -30 C +5 C -30 C +100 C +50 C +40 C TRYCK 400 bar 400 bar 400 bar HASTIGHET 0,5 m/s 0,5 m/s 0,5 m/s

37 Artikelnr Ytterdiameter D Innerdiameter d Bredd B bredd b K K ,5 5, K K K K K K K K K K K K K ,5 10, K K K K K K K K

38 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Kompakttätning K18 ANVÄNDNINGSOMRÅDE Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter. Tryck (min/normalt/max) Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. Dubbelverkande kolvtätning Temperaturområde från -30 ºC till +105 ºC Tryck max 400 bar Hastighet max 0,5 m/s PRODUKTFÖRDELAR Överlägsen tätningsprestanda Ekonomisk tätningslösning Enkel spårdesign Lång livslängd Enkel och snabb montering TEKNISKA DATA MATERIAL NBR 80 SHORE A NB8001 TPE TP7301 POM PM9901 DRIFTSFÖRHÅLLANDEN MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -30 C +5 C -30 C +105 C +60 C +60 C TRYCK 400 bar 400 bar 400 bar HASTIGHET 0,5 m/s 0,5 m/s 0,5 m/s Artikelnr Ytterdiameter D Innerdiameter d Höjd B K , K , K K K , K ,5 Artikelnr Ytterdiameter D Innerdiameter d Höjd B K , K K , K K , K ,

39 Artikelnr Ytterdiameter D Innerdiameter d Höjd B K , K , K , K , K , K , K , K , K , K , K , K , K , K , K , K K , K , K , K , K K , K , K , K , K K , K K , K , K , K , K K , K , K , K K K , K , K , K , K , K , K K , K , K , K , K ,4 Artikelnr Ytterdiameter D Innerdiameter d Höjd B K , K , K , K K K , K K , K K , K , K , K , K , K , K , K K , K K , K , K , K , K , K , K , K , K , K , K , K , K , K , K K , K , K , K , K , K , K , K , K , K , K , K K ,

40 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Kolv K49PU K49 Är en tvådelad dubbelverkande kompakttätning som består av en tätningsring av ett specialdesignat polyuretan och en energigivare av NBR. ANVÄNDNINGSOMRÅDE Mobilhydraulik Jordbruksmaskiner Formsprutor Generalla industriapplikationer INSTALLATION Lätt att montera på ej delbara kolvhuvuden. Om verktyg används får dessa inte ha skarpa kanter. Före montering skall tätningen smörjas, helst med systemets olja. OBS! Använd rekommenderat antal styrringar och material för den aktuella applikationen. Överlägsen statisk och dynamisk tätningseffekt Låg friktion, ingen eller nästan ingen stick slip även vid låga hastigheter Ingen vridning i spåret pga den rektangulära profilen Standard spår enligt ISO Lätt att installera Utrymmesbesparande TEKNISKA DATA MATERIAL PU 60 SHORE D PU6001 NBR 80 SHORE A NB8001 MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -30 C och +100 C +5 C och +50 C -30 C och +40 C TRYCK 400 bar 400 bar 400 bar HASTIGHET 0,5 m/s 0,5 m/s 0,5 m/s Artikelnr Ytterdiameter D Innerdiameter d Bredd B G K ,5 3,2 G K ,5 3,2 G K ,2 G K ,2 G K ,2 G K ,2 G K ,2 G K ,3 G K ,5 6,3 G K ,5 6,3 G K ,5 6,3 G K ,5 6,3 G K ,5 6,3 G K ,1 G K ,5 6,

41 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Glidhylstätning K501 ANVÄNDNINGSOMRÅDE K501 är en tvådelad dubbelverkande kompakttätning bestående av en termoplast som tätningselement och en energigivare av NBR. K501 rekommenderas för tung hydraulik. INSTALLATION Lätt att installera på ej delbara kolvhuvuden. Före montering skall tätningen smörjas, helst med systemets olja. OBS! Vid längre slaglängder bör minst två styrringar användas (kontakta oss för råd). Vid kortare slaglängder och lägre laster används en styrring. Överlägsen statisk och dynamisk tätningsprestanda Enkel att bygga in Lätt att montera utan verktyg Lång livslängd pga utmärkt nötningsbeständighet Utmärkt tätningsförmåga vid grövre tätningsytor Överlägsen mot tryckstötar TEKNISKA DATA MATERIAL NBR 70 SHORE A NB7001 PA PA9904 MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -30 C och +105 C +5 C och +60 C -30 C och +60 C TRYCK 500 bar 500 bar 500 bar HASTIGHET 1 m/s 1 m/s 1 m/s Artikelnr Ytterdiameter D Innerdiameter d Bredd B G K ,2 G K ,5 6,3 G K ,5 6,3 G K ,2 G K ,5 6,3 G K ,5 6,3 G K ,5 6,3 G K ,1 G K ,5 6,3 G K ,1 G K ,5 6,3 G K ,1 G K ,3 G K ,1 G K ,1 G K ,1 G K ,1 G K ,1 G K ,1 G K ,1 G K ,1 G K ,1 G K ,

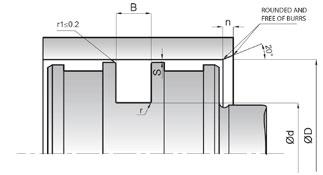

42 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Glidhylstätning K15 PU ANVÄNDNINGSOMRÅDE Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter. Tryck (min/normalt/max) Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. Glidhylstätning i polyuretan Dubbelverkande kolvtätning Temperaturområde från -30 ºC till +100 ºC Tryck max 250 bar för polyuretan Hastighet max 0,5 m/s PRODUKTFÖRDELAR Hög statisk och dynamisk tätningseffekt Låg inbyggnadshöjd Enkel spårdesign Hög slitstyrka TEKNISKA DATA MATERIAL NBR 70 SHORE A NB7001 PU 95 SHORE A PU9501 DRIFTSFÖRHÅLLANDEN MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -30 C +5 C -30 C +100 C +50 C +40 C TRYCK 250 bar 250 bar 250 bar HASTIGHET 0,5 m/s 0,5 m/s 0,5 m/s

43 Artikelnr Ytterdiameter D Innerdiameter d Bredd B K ,5 3, K ,5 3, K ,5 3, K , K ,5 3, K ,5 3, K , K , K ,5 6, K , K , K ,5 6, K , K ,5 6, K , K ,5 6, K ,5 6, K ,5 6, K ,5 6, K ,5 6, K ,5 6, K ,

44 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Glidhylstätning K17 ANVÄNDNINGSOMRÅDE Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter Tryck (min/normalt/max) Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. Glidhylstätning Dubbelverkande kolvtätning Temperaturområde från -30 ºC till +105 ºC Tryck max 400 bar Hastighet max 5 m/s PRODUKTFÖRDELAR Låg friktion, ingen stick-slip Kan användas i kombination med annan glidhylstätning eller u-manschett Lång livslängd Hög glidhastighet Stora valmöjlighter till materialkombinationer TEKNISKA DATA MATERIAL NBR 70 SHORE A NB7001 PTFE PT6003 DRIFTSFÖRHÅLLANDEN MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -30 C +5 C -30 C +105 C +60 C +60 C TRYCK 400 bar 400 bar 400 bar HASTIGHET 5,0 m/s 5,0 m/s 5,0 m/s

45 Artikelnr Ytterdiameter D Innerdiameter d Bredd B G012007K ,1 2,2 G025017K ,5 3,2 G032024K ,5 3,2 G040029K ,2 G040032K ,5 3,2 G050039K ,2 G055044K ,2 G060044K ,5 6,3 G060049K ,2 G063052K ,2 G065054K ,2 G070054K ,5 6,3 G070059K ,2 G075064K ,2 G080064K ,5 6,3 G080069K ,5 4,2 G090074K ,5 6,3 G095079K ,5 6,3 G100079K ,1 G100084K ,5 6,3 G110094K ,5 6,3 G125109K ,5 6,3 G140119K ,1 G150129K ,1 G160139K ,1 G180159K ,1 G250229K ,

46 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Avstrykare WPM / GA ANVÄNDNINGSOMRÅDEN Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. AVSTRYKARE Skrapringar eller avstrykare skrapar av smuts, främmande partiklar, spån eller fukt från kolvstängerna när de dras in i cylindern och förhindrar därmed förorening av systemet och därmed livsviktiga för en hydraulcylinders funktion och livslängd. Valet av avstrykare bör grundas på noggrann hänsyn av kravspecifikationer precis som valet av kolv- och kolvstångstätning i en hydraulikapplikation. De omgivande miljö- och servicevillkor måste tas särskild hänsyn till. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Avstrykare med plåtmantel Material nitrilgummi Temperaturområde från -30 ºC till +105 ºC för nitrilgummi Hastighet max 1 m/s Att tänka igenom hur tätningen kommer att monteras och om den kan skadas av skarpa kanter Temperatur (min/normalt/max) Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. PRODUKTFÖRDELAR Mycket bra avstrykarfunktion Brett sortiment av dimensioner Enkel montering Specialdesignad för att förhindra inträngning av främmande partiklar Ekonomisk tätningslösning

47 Artikelnr Innerdiameter d Ytterdiameter D Höjd h Höjd H WPM ,5 WPM ,5 WPM WPM ,5 WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM ,5 5 WPM WPM WPM WPM WPM ,5 5 WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM Artikelnr Innerdiameter d Ytterdiameter D Höjd h Höjd H WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM WPM

48 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Avstrykare WP5 / PA ANVÄNDNINGSOMRÅDEN Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. AVSTRYKARE Skrapringar eller avstrykare skrapar av smuts, främmande partiklar, spån eller fukt från kolvstängerna när de dras in i cylindern och förhindrar därmed förorening av systemet och därmed livsviktiga för en hydraulcylinders funktion och livslängd. Valet av avstrykare bör grundas på noggrann hänsyn av kravspecifikationer precis som valet av kolv- och kolvstångstätning i en hydraulikapplikation. De omgivande miljö- och servicevillkor måste tas särskild hänsyn till. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Avstrykare med plåtmantel Material polyuretan Temperaturområde från -30 ºC till +100 ºC för polyuretan Hastighet max 1 m/s Att tänka igenom hur tätningen kommer att monteras och om den kan skadas av skarpa kanter Temperatur (min/normalt/max) Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. PRODUKTFÖRDELAR Mycket bra avstrykarfunktion Brett sortiment av dimensioner Enkel montering Specialdesignad för att förhindra inträngning av främmande partiklar Ekonomisk tätningslösning Artikelnr Innerdiameter d Ytterdiameter D Höjd h Höjd H WP ,5 WP WP WP WP WP WP WP WP WP WP WP WP WP Artikelnr Innerdiameter d Ytterdiameter D Höjd h Höjd H WP WP WP WP WP WP WP WP WP WP WP

49 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Avstrykare utan plåtmantel K06 PU ANVÄNDNINGSOMRÅDE Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. AVSTRYKARE Skrapringar eller avstrykare skrapar av smuts, främmande partiklar, spån eller fukt från kolvstängerna när de dras in i cylindern och förhindrar därmed förorening av systemet och därmed livsviktiga för en hydraulcylinders funktion och livslängd. Valet av avstrykare bör grundas på noggrann hänsyn av kravspecifikationer precis som valet av kolv- och kolvstångstätning i en hydraulikapplikation. De omgivande miljö- och servicevillkor måste tas särskild hänsyn till. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Avstrykare utan plåtmantel Material polyuretan Temperaturområde från -30 ºC till +100 ºC för polyuretan Hastighet max 1 m/s Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter Temperatur (min/normalt/max) Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. PRODUKTFÖRDELAR Mycket bra avstrykarfunktion Brett sortiment av dimensioner Enkel montering i slutna spår Specialdesignad för att förhindra inträngning av främmande partiklar Ekonomisk tätningslösning Artikelnr Innerdiameter d Ytterdiameter D Höjd H Spårmått S1 (0/+0.2) K , K , K , K , K K , K , K , K , K , K K , K , K K , K , Artikelnr Innerdiameter d Ytterdiameter D Höjd H Spårmått S1 (0/+0.2) K , K , K , K , K , K , K , K , K , K , K K , K ,

50 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Avstrykare utan plåtmantel K09 PU ANVÄNDNINGSOMRÅDE Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. AVSTRYKARE Skrapringar eller avstrykare skrapar av smuts, främmande partiklar, spån eller fukt från kolvstängerna när de dras in i cylindern och förhindrar därmed förorening av systemet och därmed livsviktiga för en hydraulcylinders funktion och livslängd. Valet av avstrykare bör grundas på noggrann hänsyn av kravspecifikationer precis som valet av kolv- och kolvstångstätning i en hydraulikapplikation. De omgivande miljö- och servicevillkor måste tas särskild hänsyn till. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Avstrykare utan plåtmantel Material polyuretan Temperaturområde från -30 ºC till +100 ºC för polyuretan Hastighet max 1 m/s Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter Temperatur (min/normalt/max) Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. PRODUKTFÖRDELAR Mycket bra avstrykarfunktion Brett sortiment av dimensioner Enkel montering i slutna spår Specialdesignad för att förhindra inträngning av främmande partiklar Ekonomisk tätningslösning Artikelnr Innerdiameter d Ytterdiameter D Höjd H Spårmått S1 (0/+0.2) K K K K K K K K Artikelnr Innerdiameter d Ytterdiameter D Höjd H Spårmått S1 (0/+0.2) K K K K K

51 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Dubbelavstrykare K27 PU ANVÄNDNINGSOMRÅDE Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. AVSTRYKARE Skrapringar eller avstrykare skrapar av smuts, främmande partiklar, spån eller fukt från kolvstängerna när de dras in i cylindern och förhindrar därmed förorening av systemet och därmed livsviktiga för en hydraulcylinders funktion och livslängd. Valet av avstrykare bör grundas på noggrann hänsyn av kravspecifikationer precis som valet av kolv- och kolvstångstätning i en hydraulikapplikation. De omgivande miljö- och servicevillkor måste tas särskild hänsyn till. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått. Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden. Dubbelavstrykare utan plåtmantel i polyuretan Temperaturområde från -30 ºC till +100 ºC för PU Hastighet max 1 m/s Att tänka igenom hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter. Temperatur (min/normalt/max) Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. PRODUKTFÖRDELAR Mycket bra avstrykarfunktion Brett sortiment av dimensioner Enkel montering Specialdesignad för att förhindra inträngning av främmande partiklar Ekonomisk tätningslösning Artikelnr Innerdiameter d Ytterdiameter D Höjd h Höjd H K ,6 5,3 7 K ,3 7 K ,3 7 K ,6 5,3 7 K ,6 5,3 7 K ,6 5,3 7 K ,6 5,3 7 K ,6 5,

52 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Styrring K68 STÅNG ANVÄNDNINGSOMRÅDEN Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar.tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. Funktionen hos styrringar är att styra kolven och kolvstången i en hydraulcylinder och ta upp de sidokrafter som uppkommer. På samma gång förhindrar den metall mot metall-kontakt och optimerar därmed tätningssystemet prestanda. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Att tänka igenom hur tätningen kommer att monteras och om den kan skadas av skarpa kanter Sidolaster Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Styrring för stång Temperaturområde från -30 ºC till +125 ºC för POM-material=glasfylld pom Hastighet max 1m/s Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. PRODUKTFÖRDELAR Slitstarka Enastående friktionsegenskaper Enkel montering Brett sortiment För medeltunga applikationer TEKNISKA DATA MATERIAL POM (glasfylld) PM9902 DRIFTSFÖRHÅLLANDEN MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -30 C +5 C -30 C +125 C +50 C +40 C TRYCK 40 N/mm 2 40 N/mm 2 40 N/mm 2 HASTIGHET 2,0 m/s 2,0 m/s 2,0 m/s

53 Artikelnr Innerdiameter d Ytterdiameter D Bredd B Bredd b K ,6 9, K ,6 9, K ,7 9, K ,6 9, K ,6 9, K ,7 9, K ,5 9, K ,7 9, K ,6 9, K ,4 9, K ,7 9, K , K , K ,7 9, K ,8 9, K ,6 5, K ,7 9, K ,7 12, K ,7 9, K ,7 12, K ,7 9, K ,7 12, K ,7 12, K ,7 12, K ,7 9, K ,7 12, K ,7 12, K ,7 12, K , K ,7 12, K ,7 12, K ,7 12, K , K ,7 12, K ,7 7, K ,7 12, K ,7 12, K , K ,7 12, K ,7 12,

54 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Styrring K69 KOLV ANVÄNDNINGSOMRÅDE Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. Funktionen hos styrringar är att styra kolven och kolvstången i en hydraulcylinder och ta upp de sidokrafter som uppkommer. På samma gång förhindrar den metall mot metallkontakt och optimerar därmed tätningssystemet prestanda. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Att tänka igenom hur tätningen kommer att monteras och om den kan skadas av skarpa kanter Sidolaster Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Styrring för kolv Temperaturområde från -30 ºC till +125 ºC för POM-material=glasfylld pom Hastighet max 1m/s Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. PRODUKTFÖRDELAR Slitstarka Enastående friktionsegenskaper Enkel montering Brett sortiment För medeltunga applikationer TEKNISKA DATA MATERIAL POM (glasfylld) PM9902 DRIFTSFÖRHÅLLANDEN MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -30 C +5 C -30 C +125 C +50 C +40 C TRYCK 40 N/mm 2 40 N/mm 2 40 N/mm 2 HASTIGHET 1,0 m/s 1,0 m/s 1,0 m/s

55 Artikelnr Ytterdiameter D Innerdiameter d Bredd B Bredd b K , K ,7 9, K , K ,6 5, K ,7 9, K ,7 9, K ,9 9, K ,7 9, K , K ,7 9, K ,7 9, K ,7 12, K ,9 9, K ,7 12, K ,8 9, K ,7 12, K ,7 12, K ,7 12, K ,7 9, K , K ,7 12, K ,7 9, K ,7 12, K ,7 9, K ,7 12, K ,7 12, K ,7 9, K ,7 12, K ,7 12, K ,7 12, K ,7 12, K , K , K ,

56 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Styrring PF STÅNG / VÄVPLAST ANVÄNDNINGSOMRÅDE Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. Funktionen hos styrringar är att styra kolven och kolvstången i en hydraulcylinder och ta upp de sidokrafter som uppkommer. På samma gång förhindrar den metall mot metall-kontakt och optimerar därmed tätningssystemet prestanda. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått. Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden. Att tänka igenom hur tätningen kommer att monteras ochr om den kan skadas av skarpa kanter. Sidolaster Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Styrring för stång Temperaturområde från -40 ºC till +120 ºC för vävplast material Hastighet max 1 m/s Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. PRODUKTFÖRDELAR Slitstarka Enastående friktionsegenskaper Enkel montering Brett sortiment För tunga applikationer n TEKNISKA DATA MATERIAL VÄVPLAST PR6501 DRIFTSFÖRHÅLLANDEN MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -40 C +5 C -40 C +120 C +60 C +40 C DYNAMISKT TRYCK 100 N/mm N/mm N/mm 2 HASTIGHET 1,0 m/s 1,0 m/s 1,0 m/s

57 Artikelnr Innerdiameter d Ytterdiameter D Bredd B Bredd b PF ,6 5, PF ,6 5, PF ,6 5, PF ,6 5, PF ,7 9, PF ,6 5, PF ,7 9, PF ,6 5, PF ,7 9, PF ,7 9, PF ,7 9, PF ,7 9, PF ,7 9, PF ,7 9, PF ,7 9, PF ,7 9, PF , PF ,7 9, PF , PF ,7 9, PF , PF ,7 9, PF , PF ,7 9, PF , PF ,7 9, PF , PF ,7 9, PF , PF ,7 9, PF , PF , PF ,

58 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Styrring PF KOLV / VÄVPLAST ANVÄNDNINGSOMRÅDE Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. Funktionen hos styrringar är att styra kolven och kolvstången i en hydraulcylinder och ta upp de sidokrafter som uppkommer. På samma gång förhindrar den metall mot metall-kontakt och optimerar därmed tätningssystemet prestanda. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Att tänka igenom hur tätningen kommer att monteras och om den kan skadas av skarpa kanter Sidolaster Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Styrring för kolv Temperaturområde från -40 ºC till +120 ºC för vävplast material Hastighet max 1 m/s Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. PRODUKTFÖRDELAR Slitstarka Enastående friktionsegenskaper Enkel montering Brett sortiment För tunga applikationer n TEKNISKA DATA MATERIAL VÄVPLAST PR6501 DRIFTSFÖRHÅLLANDEN MEDIA Mineralolja (DIN 51524) HFA och HFB HFC TEMPERATUR -40 C +5 C -40 C +120 C +60 C +40 C DYNAMISKT TRYCK 100 N/mm N/mm N/mm 2 HASTIGHET 1,0 m/s 1,0 m/s 1,0 m/s

59 Artikelnr Ytterdiameter D Innerdiameter d Bredd B Bredd b PF ,6 5, PF ,6 5, PF ,6 5, PF ,6 5, PF ,7 9, PF ,6 5, PF ,7 9, PF ,7 9, PF ,7 9, PF ,7 9, PF ,7 9, PF ,7 9, PF ,7 9, PF ,7 9, PF ,7 9, PF , PF ,7 9, PF , PF ,7 9, PF , PF , PF ,7 9, PF , PF ,7 9, PF , PF ,7 9, PF , PF ,7 9, PF , PF ,7 9, PF ,

60 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Styrband KBT PTFE ANVÄNDNINGSOMRÅDEN Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. Funktionen hos styrringar är att styra kolven och kolvstången i en hydraulcylinder och ta upp de sidokrafter som uppkommer. På samma gång förhindrar den metall mot metall-kontakt och optimerar därmed tätningssystemet prestanda. ATT TÄNKA PÅ Styrband för stång eller kolv Temperaturområde från -60 ºC till +200 ºC för bronsfylld PTFE material Hastighet max 15 m/s Bestämma val av ett för applikationen lämpligt inbyggnadsmått Att följa de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden Att tänka igenom hur tätningen kommer att monteras ochs om den kan skadas av skarpa kanter Sidolaster Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Media (typ, viskositet etc.) I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. PRODUKTFÖRDELAR Slitstarka Enastående friktionsegenskaper Enkel montering Brett sortiment TEKNISKA DATA MATERIAL PTFE (Brons fylld) PT6003 DRIFTSFÖRHÅLLANDEN MEDIA Mineralolja (DIN 51524) HFD TEMPERATUR -60 C -40 C +200 C +200 C TRYCK 15 N/mm 2 15 N/mm 2 HASTIGHET 15.0 m/s 15.0 m/s Artikelnr Tjocklek Bredd B Bredd b SB15056KBT 1,5 5,6 5,4 SB20100KBT ,8 SB20120KBT ,8 SB20150KBT ,8 SB20200KBT ,8 SB20250KBT ,5 SB25150KBT 2, ,8 SB25200KBT 2, ,8 SB25250KBT 2, ,5 SB25300KBT 2, ,5 SB25056KBT 2,5 5,6 5,4 SB25097KBT 2,5 9,7 9,5 Artikelnr Tjocklek Bredd B Bredd b SB30097KBT 3 9,7 9,5 SB30150KBT ,8 SB30200KBT ,8 SB30250KBT ,5 SB30300KBT ,5 SB40080KBT 4 8 7,8 SB40090KBT 4 9 8,8 SB40097KBT 4 9,7 9,5 SB40250KBT ,

61 HYDRAULIK- OCH PNEUMATIKTÄTNINGAR Profilkarta HYDRAULIK SYMMETRISKA TÄTNINGAR K21 K36 K98 STÅNGTÄTNINGAR K01 K21 K29 K31 K32 K33 K35 K37 K38 K35PU K34 K704 KOLVTÄTNINGAR K03 K15 K17 K18 K19 K20 K23 K40 K48 K49 K501 K518 AVSTRYKARE K05 K06 K09 K27 K94 VPM WP5 STATISKA TÄTNINGAR STYRRINGAR K83 K84 K85 K68/69 Pom K73 Vävplast

62 Radial- och axialtätningar Radialtätningar används för att täta olika sorters vätskor i applikationer där trycket är relativt lågt. Vanligast är att axeln roterar och att huset är stationärt. Axialtätningar används främst som smutstätningar och som avkastarringar. Jämfört med radialtätningar ställer de inte samma krav på axlars ytfinhet, hårdhet och måttolerans

63 ATT TÄNKA PÅ VID VAL AV RADIALTÄTNING Fastställa lämplig dimension Följa inbyggnadsrekommendationer gällande axlar och hus Redan på konstruktionsstadiet tänka igenom montering av tätning Temperatur RADIALTÄTNINGAR METRISKA A/SC-AS/TC 64 RADIAL-& AXIALTÄTNINGAR Periferihastighet Media RADIALTÄTNINGAR TUM A 76 Eventuellt tryck Radialkast/centrumförskjutning VANLIGAST FÖREKOMMANDE GUMMIMATERIAL FÖR RADIALTÄTNINGAR TÄTNINGSLOCK EC 79 Nitrilgummi (NBR) Hydrerat nitrilgummi (HNBR) Fluorgummi (FPM, FKM) Silikongummi (MVQ) V-RINGAR VA, VS, VL 80 RE-TÄTNING GAMMARINGAR 82 AXELHYLSA WEAR PRO 83 PROFILKARTA

64 RADIAL- OCH AXIALTÄTNINGAR Radialtätningar METRISKA A/SC-AS/TC RADIALTÄTNINGAR FÖR ROTERANDE RÖRELSE Radialtätningar används för att täta olika sorters vätskor i applikationer där trycket är relativt lågt. Vanligast är att axeln roterar och att huset är stationärt. TYPER ISO , SS 2292, SMS 2290 och DIN 3760 beskriver endast de vanligaste typerna. Dessa grundtyper är gummiklädda och fjäderbelastade. Därutöver finns ett stort antal varianter. Ett urval av dessa finns beskrivna i denna katalog. MATERIAL Vanligast förekommande gummimaterialen för radialtätningar är Nitrilgummi (NBR) Hydrerat nitrilgummi (HNBR) Fluorgummi (FPM, FKM) Silikongummi (MVQ) Radialtätning i nitrilgummi NBR Användningstemperatur från -40 ºC till +100 ºC Gummiklädd mantelyta som ger god tätning mot sätet Vanligast förekommande typen Max tryck 0,5 bar ATT TÄNKA PÅ VID VAL AV RADIALTÄTNING Fastställa lämplig dimension Följa gällande inbyggnadsrekommendationer gällande axlar och hus Att redan på konstruktionsstadiet ta hänsyn till montering av tätningen Temperatur Periferihastighet Media och eventuellt tryck max 0,5 bar Radialkast/Centrumförskjutning A/SC AS/TC Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning A/SC A/SC A/SC A/SC A/SC A/SC A/SC A/SC A/SC A/SC A/SC AS/TC Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning A/SC AS/TC AS/TC AS/TC AS/TC AS/TC A/SC A/SC A/SC AS/TC AS/TC A/SC

65 Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning A/SC A/SC AS/TC R AS/TC Rostfri fjäder AS/TC A/SC A/SC Q A/SC Rostfri fjäder AS/TC A/SC AS/TC AS/TC A/SC AS/TC A/SC AS/TC A/SC A/SC AS/TC A/SC AS/TC AS/TC AS/TC A/SC AS/TC A/SC AS/TC A/SC A/SC Q A/SC Rostfri fjäder AS/TC A/SC A/SC AS/TC AS/TC A/SC A/SC AS/TC AS/TC AS/TC A/SC AS/TC A/SC A/SC AS/TC Q A/SC Rostfri fjäder AS/TC A/SC A/SC A/SC A/SC A/SC Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC AS/TC AS/TC AS/TC A/SC AS/TC AS/TC AS/TC A/SC Q A/SC Rostfri fjäder A/SC A/SC A/SC AS/TC A/SC AS/TC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC A/SC A/SC AS/TC AS/TC A/SC A/SC Q A/SC Rostfri fjäder AS/TC A/SC A/SC A/SC AS/TC A/SC A/SC AS/TC A/SC AS/TC AS/TC A/SC A/SC A/SC AS/TC AS/TC

66 Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning A/SC AS/TC A/SC Q A/SC Rostfri fjäder AS/TC A/SC A/SC AS/TC A/SC A/SC A/SC AS/TC A/SC A/SC A/SC A/SC A/SC A/SC AS/TC A/SC A/SC AS/TC AS/TC A/SC AS/TC A/SC AS/TC AS/TC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC AS/TC AS/TC A/SC A/SC AS/TC A/SC AS/TC A/SC A/SC Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning AS/TC A/SC Q A/SC Rostfri fjäder A/SC Q A/SC Rostfri fjäder A/SC AS/TC AS/TC AS/TC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC A/SC A/SC AS/TC A/SC AS/TC A/SC A/SC AS/TC A/SC AS/TC AS/TC AS/TC A/SC AS/TC AS/TC A/SC A/SC A/SC Q A/SC Rostfri fjäder AS/TC A/SC A/SC AS/TC A/SC AS/TC AS/TC A/SC AS/TC A/SC AS/TC A/SC A/SC AS/TC Q A/SC Rostfri fjäder AS/TC A/SC

67 Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning AS/TC AS/TC Q AS/TC Rostfri fjäder A/SC A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC AS/TC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC A/SC AS/TC A/SC A/SC AS/TC A/SC AS/TC AS/TC AS/TC A/SC AS/TC A/SC AS/TC AS/TC AS/TC A/SC AS/TC Q A/SC Rostfri fjäder AS/TC AS/TC AS/TC A/SC A/SC AS/TC A/SC Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning AS/TC A/SC AS/TC AS/TC AS/TC A/SC A/SC AS/TC A/SC AS/TC A/SC A/SC A/SC AS/TC A/SC A/SC AS/TC AS/TC AS/TC AS/TC AS/TC A/SC AS/TC AS/TC AS/TC A/SC A/SC AS/TC AS/TC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC AS/TC A/SC AS/TC AS/TC AS/TC AS/TC AS/TC A/SC A/SC AS/TC AS/TC A/SC

68 Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning AS/TC AS/TC AS/TC AS/TC A/SC AS/TC AS/TC A/SC A/SC AS/TC AS/TC AS/TC AS/TC A/SC AS/TC AS/TC A/SC A/SC AS/TC A/SC AS/TC AS/TC A/SC A/SC AS/TC A/SC AS/TC Q A/SC Rostfri fjäder AS/TC A/SC A/SC A/SC AS/TC A/SC A/SC AS/TC AS/TC AS/TC AS/TC AS/TC A/SC A/SC AS/TC AS/TC AS/TC A/SC AS/TC A/SC A/SC AS/TC AS/TC A/SC Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning AS/TC A/SC AS/TC AS/TC AS/TC A/SC AS/TC A/SC A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC A/SC AS/TC AS/TC A/SC A/SC AS/TC Q AS/TC Rostfri fjäder AS/TC AS/TC A/SC A/SC Q A/SC Rostfri fjäder AS/TC AS/TC A/SC AS/TC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC AS/TC AS/TC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC AS/TC AS/TC A/SC A/SC

69 Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning AS/TC A/SC A/SC AS/TC AS/TC A/SC AS/TC AS/TC AS/TC A/SC Q A/SC Rostfri fjäder AS/TC AS/TC AS/TC A/SC AS/TC AS/TC A/SC AS/TC A/SC A/SC AS/TC AS/TC A/SC AS/TC A/SC AS/TC A/SC A/SC AS/TC AS/TC AS/TC AS/TC AS/TC A/SC AS/TC AS/TC AS/TC A/SC Q A/SC Rostfri fjäder AS/TC AS/TC AS/TC A/SC AS/TC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning A/SC AS/TC A/SC Q A/SC Rostfri fjäder A/SC AS/TC A/SC AS/TC A/SC Q A/SC Rostfri fjäder AS/TC AS/TC AS/TC AS/TC AS/TC A/SC A/SC Q A/SC Rostfri fjäder AS/TC A/SC A/SC AS/TC AS/TC AS/TC A/SC AS/TC AS/TC A/SC A/SC AS/TC AS/TC AS/TC A/SC AS/TC A/SC A/SC AS/TC AS/TC A/SC AS/TC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC A/SC AS/TC A/SC AS/TC AS/TC

70 Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning A/SC A/SC A/SC AS/TC AS/TC A/SC Q A/SC Rostfri fjäder AS/TC AS/TC AS/TC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC A/SC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC AS/TC AS/TC AS/TC A/SC AS/TC AS/TC AS/TC A/SC AS/TC AS/TC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC A/SC A/SC Q A/SC Rostfri fjäder AS/TC A/SC A/SC Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning AS/TC AS/TC AS/TC AS/TC AS/TC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC AS/TC AS/TC A/SC A/SC AS/TC AS/TC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC A/SC A/SC A/SC A/SC A/SC AS/TC A/SC A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC AS/TC A/SC Q A/SC Rostfri fjäder AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC

71 Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning A/SC A/SC A/SC AS/TC AS/TC AS/TC A/SC AS/TC A/SC A/SC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC AS/TC AS/TC AS/TC Q A/SC Rostfri fjäder A/SC AS/TC A/SC A/SC AS/TC AS/TC AS/TC A/SC AS/TC AS/TC AS/TC AS/TC AS/TC A/SC AS/TC AS/TC AS/TC A/SC AS/TC A/SC A/SC AS/TC AS/TC A/SC AS/TC AS/TC A/SC AS/TC A/SC Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning AS/TC AS/TC A/SC AS/TC A/SC A/SC AS/TC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC AS/TC AS/TC A/SC AS/TC AS/TC AS/TC A/SC A/SC AS/TC AS/TC AS/TC AS/TC AS/TC AS/TC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC AS/TC AS/TC A/SC A/SC AS/TC A/SC A/SC AS/TC A/SC

72 Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC AS/TC AS/TC A/SC A/SC AS/TC A/SC A/SC AS/TC AS/TC A/SC A/SC AS/TC AS/TC A/SC A/SC AS/TC AS/TC A/SC A/SC A/SC A/SC A/SC AS/TC A/SC AS/TC AS/TC A/SC A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC AS/TC AS/TC AS/TC AS/TC Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning A/SC AS/TC A/SC A/SC AS/TC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC AS/TC AS/TC AS/TC AS/TC A/SC A/SC Q A/SC Rostfri fjäder AS/TC AS/TC A/SC AS/TC A/SC A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC A/SC AS/TC A/SC AS/TC R AS/TC Rostfri fjäder A/SC A/SC AS/TC AS/TC AS/TC A/SC A/SC AS/TC A/SC A/SC AS/TC AS/TC A/SC AS/TC

73 Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning A/SC AS/TC A/SC A/SC A/SC AS/TC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC A/SC A/SC AS/TC AS/TC AS/TC A/SC A/SC AS/TC A/SC A/SC A/SC Q A/SC Rostfri fjäder A/SC A/SC AS/TC A/SC Q A/SC Rostfri fjäder AS/TC Q A/SC Rostfri fjäder AS/TC A/SC AS/TC A/SC AS/TC A/SC A/SC AS/TC AS/TC A/SC AS/TC AS/TC A/SC AS/TC AS/TC A/SC AS/TC A/SC Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC AS/TC AS/TC A/SC AS/TC A/SC A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC AS/TC AS/TC A/SC AS/TC AS/TC A/SC A/SC A/SC AS/TC AS/TC AS/TC AS/TC A/SC AS/TC AS/TC A/SC Q A/SC Rostfri fjäder AS/TC A/SC A/SC A/SC AS/TC A/SC A/SC Q A/SC Rostfri fjäder AS/TC AS/TC A/SC A/SC AS/TC A/SC AS/TC

74 Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning A/SC A/SC A/SC A/SC AS/TC A/SC A/SC AS/TC A/SC A/SC AS/TC A/SC AS/TC A/SC A/SC AS/TC AS/TC AS/TC A/SC A/SC A/SC AS/TC A/SC A/SC A/SC A/SC AS/TC A/SC AS/TC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC A/SC AS/TC A/SC AS/TC A/SC A/SC AS/TC AS/TC A/SC A/SC Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning AS/TC A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC AS/TC A/SC AS/TC AS/TC AS/TC AS/TC AS/TC A/SC Q A/SC Rostfri fjäder A/SC A/SC A/SC A/SC A/SC AS/TC AS/TC A/SC AS/TC A/SC AS/TC A/SC A/SC Q A/SC Rostfri fjäder AS/TC AS/TC A/SC A/SC AS/TC A/SC AS/TC AS/TC A/SC A/SC AS/TC A/SC AS/TC A/SC AS/TC AS/TC AS/TC A/SC AS/TC AS/TC

75 Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ Anmärkning AS/TC A/SC AS/TC A/SC AS/TC AS/TC A/SC A/SC A/SC A/SC AS/TC A/SC AS/TC A/SC A/SC A/SC AS/TC A/SC A/SC Q A/SC Rostfri fjäder AS/TC A/SC A/SC A/SC A/SC A/SC A/SC A/SC A/SC

76 RADIAL- OCH AXIALTÄTNINGAR Radialtätningar TUM A/SC RADIALTÄTNINGAR FÖR ROTERANDE RÖRELSE Radialtätningar används för att täta olika sorters vätskor i applikationer där trycket är relativt lågt. Vanligast är att axeln roterar och att huset är stationärt. TYPER ISO , SS 2292, SMS 2290 och DIN 3760 beskriver endast de vanligaste typerna. Dessa grundtyper är gummiklädda och fjäderbelastade. Därutöver finns ett stort antal varianter. Ett urval av dessa finns beskrivna i denna katalog. MATERIAL Vanligast förekommande gummimaterialen för radialtätningar är: Nitrilgummi (NBR) Hydrerat nitrilgummi (HNBR) Fluorgummi (FPM, FKM) Silikongummi (MVQ) Radialtätning i nitrilgummi NBR Användningstemperatur från -40 ºC till +100 ºC Gummiklädd mantelyta som ger god tätning mot sätet Tumdimensioner Max tryck 0,5 bar ATT TÄNKA PÅ VID VAL AV RADIALTÄTNING Fastställa lämplig dimension Följa gällande inbyggnadsrekommendationer gällande axlar och hus Att redan på konstruktionsstadiet ta hänsyn till montering av tätningen Temperatur Periferihastighet Media och eventuellt tryck max 0,5 bar Radialkast/Centrumförskjutning A/SC Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC

77 Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC

78 Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC Artikelnr Innerdiameter Ytterdiameter Tjocklek Typ T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T A/SC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC T AS/TC

79 RADIAL- OCH AXIALTÄTNINGAR Tätningslock EC ANVÄNDNINGSOMRÅDE EC tätningslock är NBR-klädda plåtlock som används som ändlockstätning i t.ex. lagerhus. Tätningslock, gummiklädd ändlockstätning Gummiklädd mantelyta ger god tätning mot sätet Artikelnr Material Utvändigt Höjd VK02104 NBR 21 4 VK02207 NBR 22 7 VK02507 NBR 25 7 VK02807 NBR 28 7 VK03007 NBR 30 7 VK03008 NBR 30 8 VK03207 NBR 32 7 VK03507 NBR 35 7 VK03508 NBR 35 8 VK03705 NBR 37 5 VK04007 NBR 40 7 VK04209 NBR VK04707 NBR 47 7 VK04710 NBR VK05207 NBR 52 7 VK05210 NBR VK05510 NBR VK06207 NBR 62 7 VK06208 NBR 62 8 VK06808 NBR 68 8 VK07209 NBR 72 9 VK08010 NBR VK08012 NBR VK08510 NBR VK09012 NBR VK10012 NBR VK11012 NBR VK21515 NBR

80 RADIAL- OCH AXIALTÄTNINGAR V-ringar VA-VS-VL NBR ANVÄNDNINGSOMRÅDE V-ringar används främst som smutstätningar och sitter monterade på axeln och roterar med, fungerar även som avkastarringar. V-ringar finns i tre olika utförande Användningstemperatur från -40 ºC till +100 ºC för Nitrilgummi NBR Användningstemperatur från -15 C till +200 C för FPM Lätta att montera

81 Artikelnr Storlek Typ 0003VA 3 VA 0005VA 5 VA 0006VA 6 VA 0007VA 7 VA 0008VA 8 VA 0010VA 10 VA 0012VA 12 VA 0014VA 14 VA 0016VA 16 VA 0018VA 18 VA 0020VA 20 VA 0022VA 22 VA 0025VA 25 VA 0028VA 28 VA 0030VA 30 VA 0032VA 32 VA 0035VA 35 VA 0038VA 38 VA 0040VA 40 VA 0045VA 45 VA 0050VA 50 VA 0055VA 55 VA 0060VA 60 VA 0065VA 65 VA 0070VA 70 VA 0075VA 75 VA 0080VA 80 VA 0085VA 85 VA 0090VA 90 VA 0095VA 95 VA 0100VA 100 VA 0110VA 110 VA 0120VA 120 VA 0130VA 130 VA 0140VA 140 VA 0150VA 150 VA 0160VA 160 VA 0180VA 180 VA 0190VA 190 VA 0199VA 199 VA Artikelnr Storlek Typ 0200VA 200 VA 0220VA 220 VA 0250VA 250 VA 0275VA 275 VA 0300VA 300 VA 0325VA 325 VA 0350VA 350 VA 0375VA 375 VA 0400VA 400 VA 0450VA 450 VA 0500VA 500 VA 0550VA 550 VA 0600VA 600 VA 0650VA 650 VA 0700VA 700 VA 0750VA 750 VA 0800VA 800 VA 0850VA 850 VA 0900VA 900 VA 0950VA 950 VA 1000VA 1000 VA 1050VA 1050 VA 1100VA 1100 VA 1150VA 1150 VA 1200VA 1200 VA 0006VS 6 VS 0010VS 10 VS 0012VS 12 VS 0014VS 14 VS 0016VS 16 VS 0018VS 18 VS 0020VS 20 VS 0022VS 22 VS 0025VS 25 VS 0028VS 28 VS 0030VS 30 VS 0032VS 32 VS 0035VS 35 VS 0038VS 38 VS 0040VS 40 VS Artikelnr Storlek Typ 0045VS 45 VS 0050VS 50 VS 0055VS 55 VS 0060VS 60 VS 0065VS 65 VS 0070VS 70 VS 0075VS 75 VS 0080VS 80 VS 0085VS 85 VS 0090VS 90 VS 0095VS 95 VS 0100VS 100 VS 0110VS 110 VS 0120VS 120 VS 0130VS 130 VS 0140VS 140 VS 0150VS 150 VS 0160VS 160 VS 0170VS 170 VS 0180VS 180 VS 0199VS 199 VS 0120VL 120 VL 0160VL 160 VL 0170VL 170 VL 0180VL 180 VL 0190VL 190 VL 0200VL 200 VL 0220VL 220 VL 0250VL 250 VL 0275VL 275 VL 0300VL 300 VL 0325VL 325 VL 0350VL 350 VL 0375VL 375 VL 0400VL 400 VL 0425VL 425 VL 0450VL 450 VL 0550VL 550 VL 0600VL 600 VL

82 RADIAL- OCH AXIALTÄTNINGAR RE-tätning/Gammaring ANVÄNDNINGSOMRÅDE RE-tätningen är en variant av V-ringen och har ett plåthölje för ökat tätningsskydd. Axeltätning av gummi med skyddande plåthölje Användningstemperatur från -40 ºC till +100 ºC för Nitrilgummi NBR RE-tätningar används främst som smutstätningar Fungerar även som avkastarringar Lätta att montera Artikelnr Benämning Invändig diameter Utvändig diameter Höjd RB X30X4.0 RB GAMMARING RB X35X4.0 RB GAMMARING RB X40X4.0 RB GAMMARING RB X43X4.0 RB GAMMARING RB X47X4.5 RB GAMMARING RB X52X4.5 RB GAMMARING RB035052S 35X52X4.5 RB GAMMARING SYRAF RB S 35X53X4.5 9RB GAMMARING SYRAF RB X57X4.5 RB GAMMARING RB040057S 40X57X4.5 RB GAMMARING SYRAF RB X58X4.5 9RB GAMMARING RB X62X4.5 RB GAMMARING RB045062S 45X62X4.5 RB GAMMARING SYRAF RB X65X4.5 RB GAMMARING RB X70X5.5 RB GAMMARING RB X75X5.5 RB GAMMARING RB055075S 55X75X5.5 RBGAMMARING SYRAF RB X80X5.5 RB GAMMARING RB X85X5.5 RB GAMMARING RB X87X5.5 9RB GAMMARING RB X90X5.5 RB GAMMARING RB X95X5.5 RB GAMMARING RB X97X5.5 9RB GAMMARING RB X100X5.5 RB GAMMARING RB X105X5.5 RB GAMMARING RB X110X5.5 RB GAMMARING RB095115S 95X115X5.5 RB GAMMARING SYRAF RB X120X5.5 RB GAMMARING RB X125X5.5 RB GAMMARING

83 RADIAL- OCH AXIALTÄTNINGAR Axelhylsa WEAR PRO ANVÄNDNINGSOMRÅDE Den snabba och enkla lösningen för slitna axlar. Har du fått in smuts under tätningsläppen och skadat din axel? För att reparera axeln måste maskinen vanligtvis demonteras, antingen för att axeln måste bytas ut mot en ny eller för att tätningsytan ska kunna slipas ned till specificerande värden igen. Om skadan i tätningsytan är djup måste den först metallbeläggas och sedan slipas ned, för att den ursprungliga diametern ska återställas. I annat fall kommer inte en ny tätning att fungera korrekt. Nu finns det en enklare lösning på problemet, som innebär att axeln kan repareras på plats utan att det behövs någon ändrad tätningsstorlek. Används för slitna/skadade axlar Ökad slitstyrka och utmärkt elasticitet i hylsan Osynliga smörjmedelfickor för att förhindra torrkörning av tätningsläpp Optimerad tätningsyta minimerar slitage på både hylsa och tätningsläpp Ökad servicelivslängd Artikelnr Diameter WP20 20 WP25 25 WP30 30 WP35 35 WP40 40 WP45 45 WP50 50 WP55 55 WP60 60 WP65 65 WP70 70 WP75 75 WP80 80 WP85 85 WP90 90 WP95 95 WP

84 RADIAL- OCH AXIALTÄTNINGAR Profilkarta TÄTNINGAR TYPE A LÄMPLIGA FÖR STORA DIMENSIONER SA TA VA KA TYPE B ÄLDRE TÄTNINGSTYP SB TB VB KB TYPE C GUMMIKLÄDD FÖR BÄTTRE TÄTNING PÅ OD SC TC VC KC TYPE D DUBBEL TÄTNING DA DB DC DM TYPE N11 HÖGTRYCKSTÄTNING UPP TILL 10 BAR BEROENDE PÅ VARVTAL TCN11 TCN11 SCN11 SCN11 SFN11 SFN11 SMN11 SMN11 TYPE G MED RILLAD UTSIDA FÖR BÄTTRE TÄTNING I T.EX. ALUMINIUMHUS SG TG VG KG

85

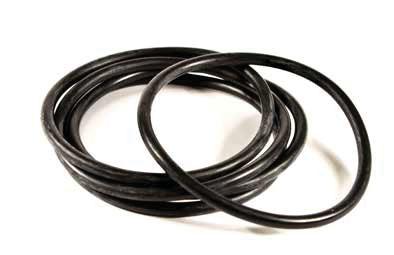

86 O-RINGAR O-ringen är en till formen enkel tätning. Den är en av de vanligast förekommande tätningstyperna och fungerar både i statiska och dynamiska applikationer. Måttoleranser gäller normalt enligt ISO 3601/1 och fastställda gränsvärden för ytfel enligt DIN 3771/

87 PRODUKTFÖRDELAR Litet inbyggnadsmått Lättmonterad - kan ej monteras åt fel håll O-RINGAR 88 Fungerar som dubbelverkande tätning Ett relativt sett ekonomiskt alternativ Stor valmöjlighet vad gäller dimensioner och material ATT TÄNKA PÅ VID VAL AV O-RING Välj lämplig dimension Välj ett kompatibelt material till förekommande media (omgivande miljö) Välj material med tanke på temperaturområde Välj hårdhet på materialet anpassat efter tryck Kolla sättningsvärden på materialet mot temperatur/media Följ angivna rekommendationer vad gäller spårets måttoleranser, ytfinhet osv. STÖDRINGAR 99 O-RINGAR

88 O-RINGAR O-ringar NBR 70 ANVÄNDNINGSOMRÅDE O-ringar är en enkel produkt med ett brett användningsområde. De fungerar som tätningar både dynamiskt och statiskt i hydrauliska som pneumatiska system eller som flänstätning för lock eller mellan maskin- eller transmissionsdelar. Ytterligare fungerar de även utmärkt som drivremmar i lätta applikationer. Brett användningsområde rent funktionsmässigt ihop med det faktum att Internordic kan tillhandahålla en mängd olika material gör möjligheterna näst intill obegränsade. STANDARDMATERIAL NBR 70 O-ringar i Nitrilgummi NBR Hårdhet NBR 70 ± 5 shore Användningstemperatur från -35 ºC till +110 ºC Internordic lagerhåller flera material som standard utöver NBR 70 (NBR 90, FKM 75 och EPDM 70) och ytterligare material finns att tillgå från vår leverantör. Standardfärg svart Används med fördel i hydrauliska och pneumatiska system De artikelnummer ni finner i tabellen till höger är baserade på materialet NBR 70. Vill ni beställa NBR 90, FKM 75 eller EPDM 70 läggs följande till det artikelnummer som väljs i tabellen: NBR 90, lägg till 9 på slutet ex FKM 75, lägg till V på slutet ex V EPDM 70, lägg till E på slutet ex E NBR 90 O-ringar i Nitrilgummi NBR Hårdhet NBR 90 ± 5 shore Tål högre tryck än NBR 70 Användningstemperatur från -35 ºC till +110 ºC Standardfärg svart Se tabellen nedan för ytterligare förtydligande ,2 x 3 mm NBR ,2 x 3 mm NBR V 42,2 x 3 mm FKM E 42,2 x 3 mm EPDM 70 FKM 75 O-ringar i flourgummi Viton FPM/FKM Hårdhet FPM/FKM 75 ± 5 shore Användningstemperatur från -15 ºC till +225 ºC Mycket bra beständighet mot höga temperaturer i olja och luft Tål även bränsle och syror EPDM 70 O-ringar i Eten-propengummi EPDM Hårdhet EPDM 70 ± 5 shore Användningstemperatur från -45 ºC till +140 ºC Standardfärg svart Tål varmvatten Fler material och dimensioner finns att tillgå. Kontakta Internordic

89 Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

90 Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

91 Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

92 Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

93 Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

94 Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

95 Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

96 Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

97 Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

98 Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , , , , Artikelnr Innerdiameter Tjocklek , , , , , , , , , , , , , , , , , ,

99 O-RINGAR Stödring K81 HYTREL ANVÄNDNINGSOMRÅDE Entreprenadmaskiner, truckar, formsprutningsmaskiner, jordbruksmaskiner, lastkaj- och standardcylindrar. Tätningar för fram- och återgående rörelse i hydraulik- och pneumatiksystem. Stödringar används för att förhindra utträngsskador på o-ringen vid höga tryck. ATT TÄNKA PÅ Bestämma val av ett för applikationen lämpligt inbyggnadsmått. Följ de rekommendationer som gäller toleranser, ytfinhet, radier etc. för inbyggnaden. Hur tätningen kommer att monteras. Hur mycket den behöver töjas eller om den kan skadas av skarpa kanter. Tryck (min/normalt/max) Hastighet (cykler/slaglängd) Temperatur (min/normalt/max) Media (typ, viskositet etc.) Stödring för O-ringar Temperaturområde från -40 ºC till +120 ºC för TPE material Hastighet max 1 m/s I ett hydraul- eller pneumatiksystem är det av stor vikt att man väljer rätt anpassade typer av tätningar. Driftsäkerhet samt livslängd kommer att påverkas av detta val. PRODUKTFÖRDELAR Enkel montering Brett sortiment MATERIAL TPE TP5501 DRIFTSFÖRHÅLLANDEN MEDIA Mineraolja (DIN 51524) HFA och HFB HFC TEMPERATUR -40 C +5 C -30 C +120 C +60 C +60 C TRYCK 500 N/mm N/mm N/mm 2 HASTIGHET 1.0 m/s 1.0 m/s 1.0 m/s

100 Artikelnr Innerdiameter d Ytterdiameter D Bredd a SR014018K ,3 SR020025K ,3 SR025030K ,3 SR035040K ,3 SR040045K ,3 SR043048K ,3 SR045050K ,3 SR050055K ,3 SR050060K ,7 SR053063K ,7 SR058063K ,3 SR060070K ,7 SR065070K ,3 SR065075K ,7 SR070075K ,3 SR070080K ,7 SR075080K ,3 SR080085K ,3 SR085090K ,3 SR090095K ,3 SR090100K ,7 SR095100K ,3 SR100110K ,7 SR105110K ,3 SR110115K ,3 SR110120K ,7 SR115125K ,7 SR120125K ,3 SR120130K ,7 SR130140K ,7 SR140150K ,7 SR150160K ,7 SR155165K ,7 SR165180K ,1 SR175190K ,

101

102 LÅSRINGAR Vi har alla på marknaden förekommande modeller av låsringar och fjädrande rörpinnar

103 ATT TÄNKA PÅ Spårringar finns i ett flertal utförande varför man bör beakta hur den kommer belastas när den är monterad för att välja rätt typ av ring. Skall den användas i korrosiv miljö? De flesta typer finns att tillgå i rostfritt fjäderstål. LÅSRINGAR 104 SPÅRRYTTARE 117 SPRÄNGRINGAR 118 LÅSRINGAR

104 LÅSRINGAR Låsring SGA DIN 471 ANVÄNDNINGSOMRÅDE Din 471 är tillsammans med DIN 472 de vanligaste spårringarna på marknaden. De används för axiell inlåsning av t.ex. lager och hylsor eller som ett stoppläge för axlar etc. DIN 471 är gjord för att monteras utanpå en axel i avsett spår. Monteringen sker enklast med hjälp av en spårringstång, då ringen i sig har öron i öppningen försedda med hål motsvarande tångens spetsar. Tillverkas i fjäderstål alternativt i rostfritt stål motsvarande DIN Spårring för axel, benämns SGA, DIN471, D1400 eller A Utförande med hål för enkel montering Hårdhet 47 till 54 HRC Fosfaterade Artikelnr d1 d2 s 003A A A A A A A A A A A A A A A A A A A A Artikelnr d1 d2 s 028A A A A A A A A A A A A A A A A A A A A

105 Artikelnr d1 d2 s 055A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A Artikelnr d1 d2 s 135A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A

106 LÅSRINGAR Låsring H DIN 472 ANVÄNDNINGSOMRÅDE Din 472 är tillsammans med DIN 471 de vanligaste spårringarna på marknaden. De används för axiell inlåsning av t.ex. lager och hylsor eller som ett stoppläge för axlar etc. DIN 472 är gjord för att monteras inuti ett hål i avsett spår. Monteringen sker enklast med hjälp av en låsringstång, då ringen i sig har öron i öppningen försedda med hål motsvarande tångens spetsar. Tillverkas i fjäderstål alternativt i rostfritt stål motsvarande DIN Spårring för hål, DIN 472, D1300 eller J Hårdhet 47 till 54 HRC Utförande med hål för enkel montering Fosfaterade Artikelnr d1 d2 s 008H H H H H H H H H H H H H H H H H H H H Artikelnr d1 d2 s 032H H H HS H H H H H H H H H H H H H H H H

107 Artikelnr d1 d2 s 057H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H H Artikelnr d1 d2 s 155H H H H H H H H H H H H H H H H H H H H H H H H H H H H H

108 LÅSRINGAR Låsring RB DIN 7993B ANVÄNDNINGSOMRÅDE RB är en rundtrådssäkring som monteras i ett semicirkulärt spår. I motsats till DIN 472 fungerar RB inte som ett direkt anhåll axiellt utan snarare som ett stöd där visst axiellt spel är tillåtet. Vanliga applikationer är transmissioner, enklare fordonslösningar, i motorer t.ex. vid kolvbultar etc. Tillverkas i fjäderstål alternativt i rostfritt stål motsvarande DIN Hårdhet min. 40 HRC Cirkulärt tvärsnitt för hål Fosfaterade Dimensionsserie från Ø7 mm till Ø125 mm Artikelnr d1 d2 d7 RB RB RB RB RB RB RB RB RB RB RB RB RB RB RB RB RB RB RB RB RB RB

109 LÅSRINGAR Låsring JV M1308 ANVÄNDNINGSOMRÅDE JV fungerar på samma sätt som DIN 472, dvs den tar upp axiella krafter och fungerar som radiell styrning. Den stora skillnaden är inbyggnadsmåtten. JV ligger betydligt lägre i spåret och används med fördel där det inte finns tillräckligt med utrymme för en högre ring. Exempel på applikationer är fastlåsning utav nållager eller tätningar. Tillverkas i fjäderstål alternativt i rostfritt stål motsvarande DIN Speciellt utförande för inbyggnad där det krävs ett litet radiellt inbyggnadsmått Hårdhet 47 till 54 HRC Låsring för hål Fosfaterade Artikelnr d1 d2 s M M M M M M M M M ,20 M M M M M M M M M M ,00 M M M M

110 LÅSRINGAR Låsring AV M1408 ANVÄNDNINGSOMRÅDE AV fungerar på samma sätt som DIN 471, dvs den tar upp axiella krafter och fungerar som radiell styrning. Den stora skillnaden är inbyggnadsmåtten. JV ligger betydligt lägre i spåret och används med fördel där det inte finns tillräckligt med utrymme för en högre ring. Exempel på applikationer är fastlåsning utav nållager eller tätningar. Tillverkas i fjäderstål alternativt i rostfritt stål motsvarande DIN Speciellt utförande för inbyggnad där det krävs ett litet radiellt inbyggnadsmått Hårdhet 47 till 54 HRC Låsring för axel Fosfaterade Artikelnr d1 d2 s M M M M M M M M M M M M M M M M M M M M

111 LÅSRINGAR Låsring JK DIN 984/D2000 ANVÄNDNINGSOMRÅDE JK monteras likt DIN 472 inuti ett hål i avsett spår. JK används där man vill ha ett något större stöd axiellt, därav de utstickande tapparna. Tillverkas i fjäderstål alternativt i rostfritt stål motsvarande DIN Med invändigt placerade tappar Hårdhet 40 till 47 HRC Låsring för hål Fosfaterade Artikelnr d1 d2 s D ,0 1 D ,0 1,5 D ,5 1,75 D ,5 1,75 D ,0 2 D ,0 2 D ,

112 LÅSRINGAR Låsring AK DIN 983/D2100 ANVÄNDNINGSOMRÅDE AK monteras likt DIN 471 inuti ett hål i avsett spår. AK används där man vill ha ett något större stöd axiellt, därav de utstickande tapparna. Tillverkas i fjäderstål alternativt i rostfritt stål motsvarande DIN Med utvändigt placerade tappar Hårdhet 44 till 51 HRC Spårring för axel Fosfaterade Artikelnr d1 d2 s D D D D D

113 LÅSRINGAR Låsring JS D1360 ANVÄNDNINGSOMRÅDE JS är en heavy-duty variant på DIN 472. Den används där kraven på att ta upp axiella krafter är högre. Monteras inuti hål i avsett spår. JS är försedd med hålat öra för enklare montering. Tillverkas i fjäderstål alternativt i rostfritt stål motsvarande DIN Hårdhet 38 till 43 HRC Heavy duty-variant för hål Fosfaterade Dimensionsserie från Ø20 mm till Ø110 mm Artikelnr d1 d2 s D ,5 D ,5 D ,75 D D D ,5 D D D D

114 LÅSRINGAR Låsring AS D1460 ANVÄNDNINGSOMRÅDE AS är en heavy-duty variant på DIN 471. Den används där kraven på att ta upp axiella krafter är högre. Monteras utanpå axel i avsett spår. AJS är försedd med hålat öra för enklare montering. Tillverkas i fjäderstål alternativt i rostfritt stål motsvarande DIN Hårdhet 38 till 43 HRC Heavy duty-variant för axel Fosfaterade Dimensionsserie från Ø12 mm till Ø100 mm Artikelnr d1 d2 s D D D D D D D D D D D D D D D

115 LÅSRINGAR Låsring M3200 ANVÄNDNINGSOMRÅDE M3200 är en ring anpassad för låsning av lager enlig DIN 616. Monteras i avsett spår i ytterringen på lagret. Tillverkas i fjäderstål Hårdhet min. 40 HRC Fosfaterade Artikelnr d1 s d2 M M M M M M M M

116 LÅSRINGAR Låsring RW DIN 7993A ANVÄNDNINGSOMRÅDE RW är en rundtrådssäkring som monteras i ett semicirkulärt spår. I motsats till DIN 471 fungerar RW inte som ett direkt anhåll axiellt utan snarare som ett stöd där visst axiellt spel är tillåtet. Vanliga applikationer är transmissioner, enklare fordonslösningar, i motorer ex vid kolvbultar etc. Tillverkas i fjäderstål alternativt i rostfritt stål motsvarande DIN Hårdhet min. 40 HRC Cirkulärt tvärsnitt för axel Fosfaterade Dimensionsserie från Ø4 mm till Ø38 mm Artikelnr d1 d2 d7 RW RW RW RW RW RW RW RW RW RW RW RW RW RW RW RW RW RW RW

117 LÅSRINGAR Spårryttare RS DIN 6799 ANVÄNDNINGSOMRÅDE RS, eller spårryttare är en spårring som med fördel används i lättare applikationer. Den är ett bra axiellt stöd samt lätta att montera, både manuellt och maskinellt, i avsett spår. Tillverkas i fjäderstål alternativt i rostfritt stål motsvarande DIN Spårryttare för axlar Används inom finmekanik- och elektronikindustrin Hårdhet 47 till 54 HRC Fosfaterade Artikelnr d2 d1min d1max s m min RS012 1, RS015 1, RS015 1, RS019 1, RS023 2, RS032 3, RS RS RS RS RS RS RS RS RS RS RS

118 LÅSRINGAR Sprängring SB M2300 ANVÄNDNINGSOMRÅDE SB är en spårring för hål som i motsatts till DIN 472 och JV saknar hål för montering med spårringstång. Dess stora fördel är inbyggnadsmåtten och används där minimalt utrymme är ett krav. Tillverkas i fjäderstål alternativt i rostfritt stål motsvarande DIN Hårdhet min. 40 HRC Rektangulärt tvärsnitt för hål Fosfaterade Dimensionsserie från Ø7 mm till Ø195 mm

119 Artikelnr d1 d2 s M M M M M M M M M M M M M M M M M M M M M ,5 M M M M M M M M M M M M M M M M M Artikelnr d1 d2 s M M M M M M M M M M M M M M M M M M M M M M ,5 M M M M M M M M M M M M ,0 M

120 LÅSRINGAR Sprängring SW M2400 ANVÄNDNINGSOMRÅDE SW är en spårring för hål som i motsatts till DIN 471 och AV saknar hål för montering med spårringstång. Dess stora fördel är inbyggnadsmåtten och används där minimalt utrymme är ett krav. Tillverkas i fjäderstål alternativt i rostfritt stål motsvarande DIN Hårdhet min. 40 HRC Cirkulärt tvärsnitt för axel Fosfaterade Dimensionsserie från Ø4 mm till Ø290 mm Artikelnr d1 d2 s M M M M M M M M M M M M M M M M M M M M M M M M Artikelnr d1 d2 s M M M M M M M M M M M M M M M M M M M M M M M

121

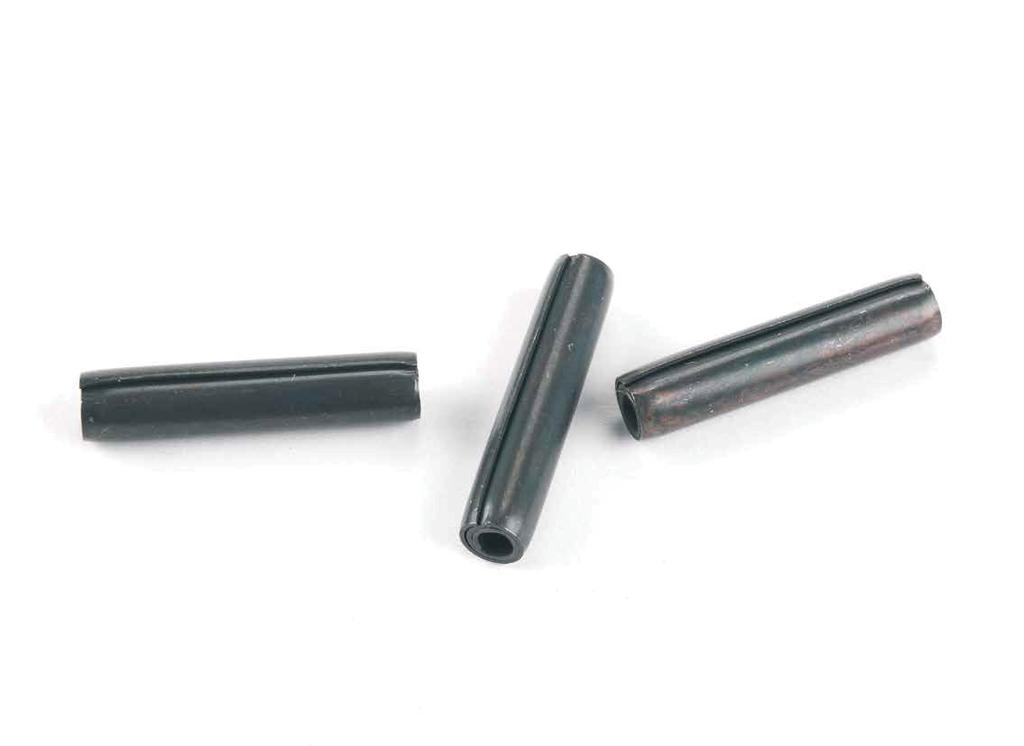

122 SPÄNNSTIFT Låselement av fjäderstål, en variant av fjädrande rörpinnar. Kan även levereras i korrosionsbeständiga material

123 ATT TÄNKA PÅ Förutom att välja material baserat på miljön spännstiftet skall sitta i så är belastningen viktig att tänka på ur två perspektiv. Det ena är att om belastningen är hög så är förmodligen spiralspännstiftet det bästa alternativet men man måste samtidigt beakta vilket material huset är tillverkat av då spiralspännstiftets spännkraft i neutralt läge är högre än i den fjädrande rörpinnens. FJÄDRANDE RÖRPINNAR 124 SPIRALSPÄNNSTIFT 126 SPIRALSPÄNNSTIFT

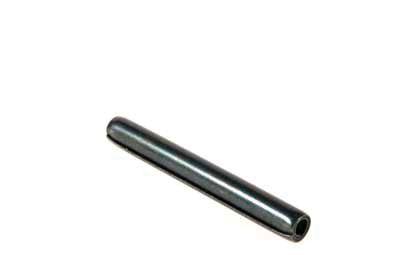

124 SPÄNNSTIFT Fjädrande rörpinnar DIN 1481 ANVÄNDNINGSOMRÅDE Fjädrande rörpinnar används för infästning av t.ex. maskindelar. Dess fjädrande egenskaper gör att den låser applikationen samtidigt som den är rörlig som ett gångjärn. Typiska applikationer är t.ex. låsning av hjul/kugghjul etc vid axel, som stoppinne, axel för ej krävande funktioner, styrpinnar eller som gångjärn. Låselement av fjäderstål Monteras med presspassning i hål Kan även levereras i diverse korrosionsbeständiga material Standard SS-EN ISO 8752 Tidigare SMS 1663 DIN 1481 Artikelnr Diameter Längd FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP Artikelnr Diameter Längd FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP Artikelnr Diameter Längd FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP

125 Artikelnr Diameter Längd FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP Artikelnr Diameter Längd FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP Artikelnr Diameter Längd FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP FRP

126 SPÄNNSTIFT Spiralspännstift ISO 8750 ANVÄNDNINGSOMRÅDE Spiralspännstift används för infästning av exempelvis maskindelar. Dess fjädrande egenskaper gör att den låser applikationen samtidigt som den är rörlig som ett gångjärn. Dess konstruktion gör att den klarar högre belastningar och sitter fast hårdare än vad en normalt fjädrande rörpinne gör. I fall där man tradionellt använt 2 st rörpinnar inuti varandra för att uppnå önskad verkan och funktion kan ofta ett spiralspännstift fungera som ersättning. Typiska applikationer är t.ex. låsning av hjul/ kugghjul etc vid axel, som stoppinne, axel för ej krävande funktioner, styrpinnar eller som gångjärn. Låselement av fjäderstål är en variant av fjädrande rörpinnar Monteras med presspassning i hål Kan även levereras i diverse korrosionsbeständiga material Standard SS-EN ISO 8750 Normal fjäderkraft rostfria Artikelnr Diameter Längd F ,5 6 F F ,5 14 F ,5 16 F F F F F F F F F F F F F F F F rostfria Artikelnr Diameter Längd F F F F F F F F F F F F F F F F F

127

128 SHIMS SHIMS är en distansbricka som vanligtvis används för att reducera axiellt spel

129 ATT TÄNKA PÅ Om möjlighet finns så ska det axiella spelet man vill neutralisera mätas upp innan montering för att hitta rätt tjocklek. Eftersträvansvärt är också att man använder så få shims som möjligt för att undvika risk med att smuts eller oönskade partiklar hamnar mellan brickorna som i slutändan kan komma att påverka det axiella spelet. SHIMS 130 SHIMS

130 SHIMS Shims DIN 988 ANVÄNDNINGSOMRÅDE Shims tillverkade för användning tillsammans med lager används för att på ett enkelt och snabbt sätt kunna korrigera axiella spel. Sortimentet baseras på lagermått och tillhandahålls normalt i tjocklekar ifrån 0,1-2,0 mm, tjockare än så benämns vanligen stödbricka. Används vanligtvis för att reducera axiellt spel Hårdhet 49 till 54 HRC Olika tjocklekar 0,1/0, 15/0, 2/0, 25/0, 3/0, 5/1, 0/1, 2/1, 5/2,0 Dimensionsserie från Ø3 mm till Ø170 mm Artikelnr d D s S S S S S S S S S S S S S S S S S S S S ,2 Artikelnr d D s S S S S S S S S S S ,2 S S S S S S S S S S

131 Artikelnr d D s S ,2 S S S S S S S S S S S ,2 S S S S S S ,5 S S S S S S ,5 S S S S S S ,5 S S S S S S ,5 S S S S S S ,5 S ,1 S S S S S ,5 S S Artikelnr d D s S S S S ,5 S S S S S S S S S S S ,5 S S S S S S S S S S S S S S S S S S S S S S S ,0 S S S S S S S S S S S S ,

132 Artikelnr d D s S S S S S S S ,5 S S S S S S ,5 S S S S S S S S ,5 S S S S S S ,5 S S S S S S S ,5 S S S S S S S S ,5 S S S S S S ,5 S S Artikelnr d D s S S S S S S S S S S S S S S S ,0 S S S S S S S S S S S S S S S S S S S ,5 S S S S S S S S S S S S S S S S

133 Artikelnr d D s S S S S S S S S S S S S S S ,5 S S S S S S ,5 S S S S S S ,5 S S S S S S ,5 S S S S S S S S S ,5 S S S S S ,5 S S S S Artikelnr d D s S ,5 S S S S S S S S S S ,5 S S S S S S S S S S ,5 S S S S S ,5 S S S S S S ,5 S ,

134 TALLRIKSFJÄDRAR Koniskt formade brickor av fjäderstål. Avsedda för axiell belastning och staplas för att uppnå önskad fjäderkraft

135 TALLRIKSFJÄDRAR Tallriksfjädrar DIN 2093 ATT TÄNKA PÅ Vid nyproduktion bör man välja den tallriksfjäder med störst ytterdiameter som får plats i applikationen. Ju större ytterdiameter desto mindre stress på materialet. Vidare bör man beräkna 75 % av fjäderns kapacitet som maximum, även detta för att inte stressa materialet onödigt mycket. Tallriksfjädrar bör/ska smörjas kontinuerligt för att uppnå bästa effekt. Koniskt formade brickor av fjäderstål Avsedda för axiell belastning Kan även levereras i diverse korrosionsbeständiga material Staplas för att uppnå önskad fjäderkraft Tillverkas enligt standard DIN 2093, SMS 2311 Tjocklek s Ytterdiameter yd Innerdiameter id Artikelnr yd id s B B B B B B B B B B B B B B B B B B B B Artikelnr yd id s B B B B B B B B B B B B B B B B B B B B TALLRIKSFJÄDRAR

136 SMÖRJNIPPLAR De smörjnipplar du behöver finns hos oss. Vi marknadsför i princip alla på marknaden förekommande modeller och i alla varianter

137 ATT TÄNKA PÅ Vid val av smörjnippel bör man primärt tänka på smörjnippelns placering i slutapplikation och hur man på bästa sätt ska kunna nå den med munstycke. Material, om den skall sitta i t.ex. korrosiv miljö etc. METRISKA GÄNGOR 138 SAE-LT-GÄNGOR 139 AMERIKANSKA RÖRGÄNGOR 140 BSP-GÄNGOR 141 SJÄLVFORMADE GÄNGOR 142 ISLAGSSMÖRJNIPPLAR 143 TRAKTORSMÖRJNIPPLAR 144 ROSTFRIA SMÖRJNIPPLAR 145 SMÖRJNIPPLAR

138 SMÖRJNIPPLAR Metriska gängor ANVÄNDNINGSOMRÅDE Smörjnippeln fungerar som ett munstycke som tillåter tillförsel av smörjmedel, vanligtvis smörjfett, för att minska friktion och därmed slitage, i en mekanisk rörelse. Smörjnipplen har en inbyggd backventil för att inte släppa tillbaka det inpressade smörjmedlet. Det finns en mängd olika varianter av smörjnipplar. Utseendet beroende på munstyckets utseende och gängtyp. Smörjnipplar finns i olika gängstorlekar som metriska fingängor, SAE, UNF, PTF, BSPT, BSF och i raka eller vinklade varianter för praktisk åtkomlighet för smörjning. Smörjnipplar kan vara inpressade i maskindelarna men olika typer av gängor är den vanligaste fästmetoden, framför allt om smörjnippeln sitter i rörliga maskindelar. Förutom att minska friktion skyddar man rörliga delar från att fastna genom yttre påverkan av till exempel vatten eller andra oönskade substanser i applikationen. Raka smörjnipplar benämns vanligtvis Form A, H1 eller rak. 45 smörjnipplar benäms vanligtvis Form B, H2 eller smörjnipplar benämns vanligtvis Form C, H3 eller 90. Vanliga smörjnipplar tillverkas enligt DIN-standard DIN Traktorsmörjnipplar tillverkas enligt DIN-standard DIN 3404, amerikansk standard eller brittisk standard BS Trattformade smörjnipplar tillverkas enligt DIN-standard DIN Raka, 45 alternativt 90 vinklar Metriska gängor Tillverkat av härdat, blankförzinkat och passiverat stål Kolstålskula Artikelnr A B C X Typ

139 SMÖRJNIPPLAR SAE-LT-gängor ANVÄNDNINGSOMRÅDE Smörjnippeln fungerar som ett munstycke som tillåter tillförsel av smörjmedel, vanligtvis smörjfett, för att minska friktion och därmed slitage, i en mekanisk rörelse. Smörjnipplen har en inbyggd backventil för att inte släppa tillbaka det inpressade smörjmedlet. Det finns en mängd olika varianter av smörjnipplar. Utseendet beroende på munstyckets utseende och gängtyp. Smörjnipplar finns i olika gängstorlekar som metriska fingängor, SAE, UNF, PTF, BSPT, BSF och i raka eller vinklade varianter för praktisk åtkomlighet för smörjning. Smörjnipplar kan vara inpressade i maskindelarna men olika typer av gängor är den vanligaste fästmetoden, framför allt om smörjnippeln sitter i rörliga maskindelar. Förutom att minska friktion skyddar man rörliga delar från att fastna genom yttre påverkan av till exempel vatten eller andra oönskade substanser i applikationen. Raka smörjnipplar benämns vanligtvis Form A, H1 eller rak. 45 smörjnipplar benäms vanligtvis Form B, H2 eller smörjnipplar benämns vanligtvis Form C, H3 eller 90. Vanliga smörjnipplar tillverkas enligt DIN-standard DIN Traktorsmörjnipplar tillverkas enligt DIN-standard DIN 3404, amerikansk standard eller brittisk standard BS Trattformade smörjnipplar tillverkas enligt DIN-standard DIN Raka, 45, 65 alternativt 90 vinklar 1/4 x28 SAE-LT-gängor Tillverkat av härdat, blankförzinkat och passiverat stål Kolstålskula Dimension tum Artikelnr A B C X Typ / / / /

140 SMÖRJNIPPLAR Amerikanska rörgängor ANVÄNDNINGSOMRÅDE Smörjnippeln fungerar som ett munstycke som tillåter tillförsel av smörjmedel, vanligtvis smörjfett, för att minska friktion och därmed slitage, i en mekanisk rörelse. Smörjnipplen har en inbyggd backventil för att inte släppa tillbaka det inpressade smörjmedlet. Det finns en mängd olika varianter av smörjnipplar. Utseendet beroende på munstyckets utseende och gängtyp. Smörjnipplar finns i olika gängstorlekar som metriska fingängor, SAE, UNF, PTF, BSPT, BSF och i raka eller vinklade varianter för praktisk åtkomlighet för smörjning. Smörjnipplar kan vara inpressade i maskindelarna men olika typer av gängor är den vanligaste fästmetoden, framför allt om smörjnippeln sitter i rörliga maskindelar. Förutom att minska friktion skyddar man rörliga delar från att fastna genom yttre påverkan av till exempel vatten eller andra oönskade substanser i applikationen. Raka smörjnipplar benämns vanligtvis Form A, H1 eller rak. 45 smörjnipplar benäms vanligtvis Form B, H2 eller smörjnipplar benämns vanligtvis Form C, H3 eller 90. Vanliga smörjnipplar tillverkas enligt DIN-standard DIN Traktorsmörjnipplar tillverkas enligt DIN-standard DIN 3404, amerikansk standard eller brittisk standard BS Trattformade smörjnipplar tillverkas enligt DIN-standard DIN Raka, 45, 65 alternativt 90 vinklar Tillverkat av härdat, blankförzinkat och passiverat stål Kolstålskula Dimension tum Artikelnr A B C X Typ 1376A / A / A / A /

141 SMÖRJNIPPLAR BSP-gängor ANVÄNDNINGSOMRÅDE Smörjnippeln fungerar som ett munstycke som tillåter tillförsel av smörjmedel, vanligtvis smörjfett, för att minska friktion och därmed slitage, i en mekanisk rörelse. Smörjnipplen har en inbyggd backventil för att inte släppa tillbaka det inpressade smörjmedlet. Det finns en mängd olika varianter av smörjnipplar. Utseendet beroende på munstyckets utseende och gängtyp. Smörjnipplar finns i olika gängstorlekar som metriska fingängor, SAE, UNF, PTF, BSPT, BSF och i raka eller vinklade varianter för praktisk åtkomlighet för smörjning. Smörjnipplar kan vara inpressade i maskindelarna men olika typer av gängor är den vanligaste fästmetoden, framför allt om smörjnippeln sitter i rörliga maskindelar. Förutom att minska friktion skyddar man rörliga delar från att fastna genom yttre påverkan av till exempel vatten eller andra oönskade substanser i applikationen. Raka smörjnipplar benämns vanligtvis Form A, H1 eller rak. 45 smörjnipplar benäms vanligtvis Form B, H2 eller smörjnipplar benämns vanligtvis Form C, H3 eller 90. Vanliga smörjnipplar tillverkas enligt DIN-standard DIN Traktorsmörjnipplar tillverkas enligt DIN-standard DIN 3404, amerikansk standard eller brittisk standard BS Trattformade smörjnipplar tillverkas enligt DIN-standard DIN Raka, 45, 67,5 alternativt 90 vinklar BSP-gängor Tillverkat av härdat, blankförzinkat och passiverat stål Kolstålskula Dimension tum Artikelnr A B C X Typ / / / / / /

142 SMÖRJNIPPLAR Självformade gängor ANVÄNDNINGSOMRÅDE Smörjnippeln fungerar som ett munstycke som tillåter tillförsel av smörjmedel, vanligtvis smörjfett, för att minska friktion och därmed slitage, i en mekanisk rörelse. Smörjnipplen har en inbyggd backventil för att inte släppa tillbaka det inpressade smörjmedlet. Det finns en mängd olika varianter av smörjnipplar. Utseendet beroende på munstyckets utseende och gängtyp. Smörjnipplar finns i olika gängstorlekar som metriska fingängor, SAE, UNF, PTF, BSPT, BSF och i raka eller vinklade varianter för praktisk åtkomlighet för smörjning. Smörjnipplar kan vara inpressade i maskindelarna men olika typer av gängor är den vanligaste fästmetoden, framför allt om smörjnippeln sitter i rörliga maskindelar. Förutom att minska friktion skyddar man rörliga delar från att fastna genom yttre påverkan av till exempel vatten eller andra oönskade substanser i applikationen. Raka smörjnipplar benämns vanligtvis Form A, H1 eller rak. 45 smörjnipplar benäms vanligtvis Form B, H2 eller smörjnipplar benämns vanligtvis Form C, H3 eller 90. Vanliga smörjnipplar tillverkas enligt DIN-standard DIN Traktorsmörjnipplar tillverkas enligt DIN-standard DIN 3404, amerikansk standard eller brittisk standard BS Trattformade smörjnipplar tillverkas enligt DIN-standard DIN Raka, 45 alternativt 90 vinklar Självformade gängor Tillverkat av härdat, blankförzinkat och passiverat stål Kolstålskula Artikelnr A B C X Typ 1036SFG SFGHEX

143 SMÖRJNIPPLAR Islagssmörjnippel ANVÄNDNINGSOMRÅDE Smörjnippeln fungerar som ett munstycke som tillåter tillförsel av smörjmedel, vanligtvis smörjfett, för att minska friktion-och därmed slitage, i en mekanisk rörelse. Smörjnipplen har en inbyggd backventil för att inte släppa tillbaka det inpressade smörjmedlet. Det finns en mängd olika varianter av smörjnipplar. Utseendet beroende på munstyckets utseende och gängtyp. Smörjnipplar finns i olika gängstorlekar som metriska fingängor, SAE, UNF, PTF, BSPT, BSF och i raka eller vinklade varianter för praktisk åtkomlighet för smörjning. Smörjnipplar kan vara inpressade i maskindelarna men olika typer av gängor är den vanligaste fästmetoden, framför allt om smörjnippeln sitter i rörliga maskindelar. Förutom att minska friktion skyddar man rörliga delar från att fastna genom yttre påverkan av till exempel vatten eller andra oönskade substanser i applikationen. Raka smörjnipplar benämns vanligtvis Form A, H1 eller rak. 45 smörjnipplar benäms vanligtvis Form B, H2 eller smörjnipplar benämns vanligtvis Form C, H3 eller 90. Vanliga smörjnipplar tillverkas enligt DIN-standard DIN Traktorsmörjnipplar tillverkas enligt DIN-standard DIN 3404, amerikansk standard eller brittisk standard BS Trattformade smörjnipplar tillverkas enligt DIN-standard DIN Endast rak variant Tillverkat av härdat, blankförzinkat och passiverat stål Kolstålskula A B D Artikelnr A B C D Typ

144 SMÖRJNIPPLAR Traktorsmörjnipplar ANVÄNDNINGSOMRÅDE Smörjnippeln fungerar som ett munstycke som tillåter tillförsel av smörjmedel, vanligtvis smörjfett, för att minska friktion-och därmed slitage, i en mekanisk rörelse. Smörjnipplen har en inbyggd backventil för att inte släppa tillbaka det inpressade smörjmedlet. Det finns en mängd olika varianter av smörjnipplar. Utseendet beroende på munstyckets utseende och gängtyp. Smörjnipplar finns i olika gängstorlekar som metriska fingängor, SAE, UNF, PTF, BSPT, BSF och i raka eller vinklade varianter för praktisk åtkomlighet för smörjning. Smörjnipplar kan vara inpressade i maskindelarna men olika typer av gängor är den vanligaste fästmetoden, framför allt om smörjnippeln sitter i rörliga maskindelar. Förutom att minska friktion skyddar man rörliga delar från att fastna genom yttre påverkan av till exempel vatten eller andra oönskade substanser i applikationen. Raka smörjnipplar benämns vanligtvis Form A, H1 eller rak. 45 smörjnipplar benäms vanligtvis Form B, H2 eller smörjnipplar benämns vanligtvis Form C, H3 eller 90. Vanliga smörjnipplar tillverkas enligt DIN-standard DIN Traktorsmörjnipplar tillverkas enligt DIN-standard DIN 3404, amerikansk standard eller brittisk standard BS Trattformade smörjnipplar tillverkas enligt DIN-standard DIN Endast rak variant Tillverkat av härdat, blankförzinkat och passiverat stål Kolstålskula B A B FIG. 9 Dimension tum Artikelnr A B D X Typ

145 SMÖRJNIPPLAR Rostfria smörjnipplar ANVÄNDNINGSOMRÅDE Smörjnippeln fungerar som ett munstycke som tillåter tillförsel av smörjmedel, vanligtvis smörjfett, för att minska friktion-och därmed slitage, i en mekanisk rörelse. Smörjnipplen har en inbyggd backventil för att inte släppa tillbaka det inpressade smörjmedlet. Det finns en mängd olika varianter av smörjnipplar. Utseendet beroende på munstyckets utseende och gängtyp. Smörjnipplar finns i olika gängstorlekar som metriska fingängor, SAE, UNF, PTF, BSPT, BSF och i raka eller vinklade varianter för praktisk åtkomlighet för smörjning. Smörjnipplar kan vara inpressade i maskindelarna men olika typer av gängor är den vanligaste fästmetoden, framför allt om smörjnippeln sitter i rörliga maskindelar. Förutom att minska friktion skyddar man rörliga delar från att fastna genom yttre påverkan av till exempel vatten eller andra oönskade substanser i applikationen. Raka smörjnipplar benämns vanligtvis Form A, H1 eller rak. 45 smörjnipplar benäms vanligtvis Form B, H2 eller smörjnipplar benämns vanligtvis Form C, H3 eller 90. Vanliga smörjnipplar tillverkas enligt DIN-standard DIN Traktorsmörjnipplar tillverkas enligt DIN-standard DIN 3404, amerikansk standard eller brittisk standard BS Trattformade smörjnipplar tillverkas enligt DIN-standard DIN Raka, 45 alternativt 90 vinklar Metriska gängor Tillverkat av AISI 303 Material fjäder AISI302 Rostfri kula AISI440 FIG. 10 /tum Artikelnr A B C X Typ 1036R R R R R R R R R R R R R R R / R / R / R / R / R / R / R / R

146 SLANGKLÄMMOR Alla typer av slangklämmor som gummi- och accumulatorklammer samt superclamps i många olika dimensioner

147 ATT TÄNKA PÅ Slangklämmor finns i ett brett utbud för olika användningsområden och med olika produktfördelar. Det viktigaste att tänka på utöver dimension är vad för åtspänningsmoment som behövs samt omvärldsmiljö. De flesta klammertyper finns i rostfritt utförande. SLANGKLÄMMOR 148 GUMMIKLÄMMOR 153 SUPERKLÄMMOR 155 ACKUMULATORKLÄMMOR 157 SLANGKLÄMMOR

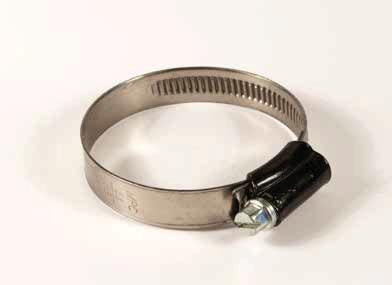

148 SLANGKLÄMMOR Slangklämma ST SMS 2298 ANVÄNDNINGSOMRÅDE ST är MPCs standardklämma och har ett brett användningsområde. Gängningens speciella utförande ihop med stålkvalitén i bandet gör att brottgränsen går så högt upp som 6,5Nm, i tester ännu högre. Utöver detta så är bandet ytbehandlat efter klippning vilket gör att den är rostskyddad runtom och därigenom klarar den sig bra även i förhållandevis korrosiva miljöer. För fastspänning av slang, rör och kabel där hög säkerhet erfordras Material W1, W4 eller W5 Tillverkad enligt standard SMS 2298 Hexagonal skruv C7 som standard Artikelnr D B1 S1 AK ,5 till 1 AK ,5 till 1 AK ,5 till 1 AK ,5 till 1 AK ,5 till 1 AK ,5 till 1 AK ,5 till 1 AK ,5 till 1 AK ,5 till 1 AK ,5 till 1 AK ,5 till 1 AK ,5 till 1 AK ,5 till 1 AK ,5 till 1 AK ,5 till 1 AK ,5 till 1 AK ,5 till 1 AK ,5 till 1 AK ,5 till 1 AK ,5 till 1 AK ,5 till 1 AK ,5 till

149 SLANGKLÄMMOR Miniklammer ST MINI DIN 3017 ANVÄNDNINGSOMRÅDE Klammer för de minsta applikationerna, exempelvis infästning utav bränsleledningar eller liknande. För fastspänning av slang, rör och kabel där hög säkerhet erfordras Vanligt användningsområde är bensinslangar Material W1 eller W4 Tillverkad enligt den europeiska standarden DIN 3017 Hexagonal skruv C7 som standard Artikelnr dmin dmax B1 S1 AKM AKM AKM AKM AKM AKM AKM

150 SLANGKLÄMMOR Slangklämma DIN 3017 D 9 MM ANVÄNDNINGSOMRÅDE En lättare klammer än ST-klammern men med en brottsgräns på 4,5 Nm. Klarar de flesta applikationer, dock är huset inte lackerat. För fastspänning av slang, rör och kabel där hög säkerhet erfordras Material W2, W4 eller W5 Tillverkad enligt den europeiska standarden DIN 3017 Hexagonal skruv C7 som standard 9 mm bandbredd Artikelnr D B1 S1 SX010016W ,5 till 1 SX016025W ,5 till 1 SX020032W ,5 till 1 SX040060W ,5 till 1 SX050070W ,5 till 1 SX060080W ,5 till 1 SX070090W ,5 till 1 SX080100W ,5 till 1 SX110130W ,5 till 1 SX120140W ,5 till 1 SX130150W ,5 till

151 SLANGKLÄMMOR Slangklämma DIN 3017 DD 12 MM ANVÄNDNINGSOMRÅDE Det breda bandet på 12 mm gör att man får en bredare friktionsyta mellan slang och motliggande yta. Skonsammare mot mjukare slang och man behöver inte dra åt den lika hårt som D-klammern. För fastspänning av slang, rör och kabel där hög säkerhet erfordras Material W2, W4 eller W5 Tillverkad enligt den europeiska standarden DIN 3017 Hexagonal skruv C7 som standard 12 mm bandbredd Artikelnr D B1 S1 SX012020W ,5 till 1 SX016025W ,5 till 1 SX020032W ,5 till 1 SX032050W ,5 till 1 SX050070W ,5 till 1 SX060080W ,5 till 1 SX070090W ,5 till 1 SX080100W ,5 till 1 SX090110W ,5 till 1 SX110130W ,5 till 1 SX120140W ,5 till 1 SX130150W ,5 till 1 SX140160W ,5 till 1 SX180200W ,5 till

152 SLANGKLÄMMOR Ändlösa band EB ANVÄNDNINGSOMRÅDE Den perfekta lösningen för servicebilen. Banden levereras i 2 olika bredder om längder på 25 meter som man snabbt och enkelt klipper i rätt längd och monterar med hjälp av ett tillhörande lås (köps som separat artikel). Servicekit, gör din egen slangklammer Material W2 eller W4 Tillverkad enligt standard NF meters band och lösa hus, köps separat 8 mm eller 14 mm bandbredd r Artikelnr Benämning LU SERRATUB-BAND RF 25M BR 8 LU SERRATUBE LÅS RF FÖR 14 MM LU SERRATUB-BAND RF 25M BR 14 LU SERRATUBE LÅS RF FÖR 8 MM

153 SLANGKLÄMMOR Gummiklammer DL DIN 3016 ANVÄNDNINGSOMRÅDE För en stabil och säker fastsättning av slang, kabel eller rör. Fästs genom att man skruvar fast den mot underlaget. Den gummiklädda ytan gör den skonsam för motliggande yta samt att ökad friktion också gör att slangen, kabeln eller röret sitter säkrare fast. Används för fastsättning av slang, rör eller kablar Material W1, W4 (AISI304) eller W5 (AISI 316) Tillverkad enligt den europeiska standarden DIN 3016 Tillverkas med bandbredd 9, 12,15, 20 och 25 mm Skruvhål för M4, M5, M6, M8 och M10 Artikelnr d B1 SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK Artikelnr d B1 SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK SQSK

154 SLANGKLÄMMOR Gummiklammer SL DIN 3016 ANVÄNDNINGSOMRÅDE För en stabil och säker fastsättning av slang, kabel eller rör. Fästs genom att man skruvar fast den mot underlaget. Den gummiklädda ytan gör den skonsam för motliggande yta samt att ökad friktion också gör att slangen, kabeln eller röret sitter säkrare fast. Används för fastsättning av slang, rör eller kablar Material W1 eller W5 (AISI 316) Tillverkad enligt den europeiska standarden DIN 3016 och SMS 2298 Tillverkas med bandbredd 13 mm Skruvhål för M6 Artikelnr dmin dmax B1 SGSK ,4 7,9 13 SGSK ,9 9,5 13 SGSK ,5 11,1 13 SGSK ,1 12,7 13 SGSK ,7 14,3 13 SGSK ,3 15,9 13 SGSK ,9 17,5 13 SGSK ,0 20,6 13 SGSK ,0 28,
