1 FAG 450

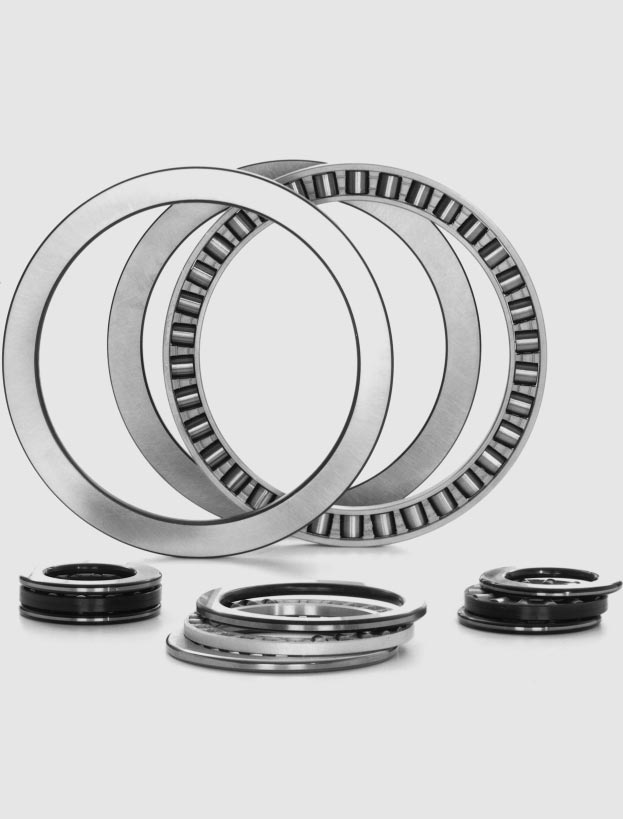

2 Normer Basutförande Toleranser Hållare Axiell minimibelastning Varvtalslämplighet Ekvivalent belastning FAG cylindriska axialrullager har hög bärighet och styvhet samt är okänsliga för stötbelastningar. Lagren kan överföra mycket höga axialkrafter i en riktning, men inga radialkrafter. De kan inte kompensera vinkelfel. Cylindriska axialrullager är isärtagbara i en cylindrisk axialrullkrans, axelbricka och husbricka. Standardhållare för cylindriska axialrullager Serie Massivhållare av Mässing- Massivhållare polyamid massivhållare av lättmetall (TVPB, TVPB1) (MB, MPB) (LPB) Diameterreferens t.o.m , fr.o.m , 03, , t.o.m. 11 fr.o.m t.o.m. 20 Normer Cylindriska axialrullager DIN 722 Basutförande FAG cylindriska axialrullager serie 811 och 812 består av en cylindrisk axialrullkrans, en axelbricka och en husbricka. Lagrets viktigaste element är den cylindriska axialrullkransen. Den modifierade linjekontakten förhindrar kantspänningar mot rullkroppsänden. 811, 812 Toleranser De cylindriska axialrullagrens löp-, form- och måttoleranser motsvarar normaltoleranserna för axiallager (sid 70). Hållare Cylindriska axialrullager har massivhållare av glasfiberarmerad polyamid 66 (TVPB, TVPB1), lättmetall (LPB) eller mässing (MB, MPB). Hållaren är centrerad på axeln. Hållare av glasfiberarmerad polyamid är lämpliga för drifttemperaturer upp till 120 C. Vid oljesmörjning kan additiv i oljan leda till en minskning av hållare-brukbarhetstiden. Även åldrad olja kan vid höga temperaturer minska hållare-brukbarhetstiden, varför man måste ge akt på oljebytesintervallerna (se även sid 85). Axiell minimibelastning För att inte rullarna skall glida mot lagerbrickorna måste det cylindriska axialrullagret alltid belastas axiellt. Är den yttre belastningen för liten förspänns lagret t.ex. med fjädrar. Minimiaxialbelastningen F amin [kn] är C 0 D g H n 2 F amin = + A [kn] ( ) C 0 statiskt bärighetstal [kn] se lagertabeller A lagerserieberoende faktor A = 0,003 för serie 811 A = 0,0025 för serie 812 D g husbrickans ytterdiameter [mm] H totalhöjd [mm] n maximidriftvarvtal [min 1 ] Varvtalslämplighet Är de kinematiskt tillåtna varvtalen högre än de termiska referensvarvtalen kan de senare överskridas om driftförhållanden i övrigt så tillåter. För beräkning av det termiskt tillåtna driftvarvtalet se sid 88. Dynamisk ekvivalent belastning P = F a [kn] Statisk ekvivalent belastning P 0 = F a [kn] 451 FAG

3 Inbyggnadsmått Inbyggnadsmått Toleranser för axel och hus för inbyggnad av cylindriska axialrullager och av cylindriska axialrullkransar se sid 101 och 110. Stödytorna för axel- och husbrickor hos cylindriska axialrullager bör stödja rullkransen på hela dess bredd (måtten D 1 och D 2 ). Axel- och husbrickorna får bara stödjas mot axeloch husskuldror, inte i hålkälen. Den största radien r g för inbyggnadsdelen måste därför vara mindre än det minsta kantavståndet r smin för det cylindriska axialrullagret (inbyggnadsmått se tabell sid 453). Löper den cylindriska axialrullkransen direkt mot inbyggnadsdelen måste åtminstone måtten D 1 och D 2 innehållas som begränsning av löpbanorna. Rekommendationer för utformning av direktlagringar finns på sid 117. FAG 452

4 Inbyggnadsmått Cylindriskt axialrullager Cylindrisk axialrullkrans D 1 D 1 r g r g D 2 D 2 Diameter- Axel Lagerserie Diameter- Axel Lagerserie referens referens D 1 D 2 r g D 1 D 2 r g D 1 D 2 r g D 1 D 2 r g min max max min max max min max max min max max mm mm , , , , , , , , , , , , , , , , , , , , , , , / , / , / , / , , , , , , , FAG

5 D w d w h h r s r s d g D g H Axel Mått Bärighetstal Kinema- Termiskt Beteckning Massa tiskt referens- dyn. stat. tillåtet varvtal d w d g D w D g H h r s C C 0 varvtal Lager min mm kn min 1 FAG kg ,75 0,3 13, LPB 0, ,75 0,3 13, LPB 0, ,75 0,3 24, TVPB 0, ,6 32,5 73, TVPB 0, ,6 34, TVPB1 0, ,25 0, TVPB 0, ,5 0,6 36, TVPB 0, , , TVPB 0, ,5 0, TVPB 0, TVPB 0, , TVPB 0, , TVPB 0, , TVPB 0, , TVPB 0, , TVPB 0, TVPB 0, , , TVPB 0, , LPB 0, , TVPB 0, LPB 0, , TVPB 0, LPB 0, , LPB 0, LPB 0, , LPB 0, , LPB 0,904 FAG 454

6 Rullningslager kan ligga över uttmattningsgränsen om C 0 /P 0* 8, se sid 41. Axel Mått Bärighetstal Kinema- Termiskt Beteckning Massa tiskt referens- dyn. stat. tillåtet varvtal d w d g D w D g H h r s C C 0 varvtal Lager min mm kn min 1 FAG kg , LPB 0, , LPB 1, , LPB 0, ,5 1, LPB 1, LPB 0, ,5 1, LPB 2, LPB 1, ,5 1, MPB 2, MPB 1, , MPB 2, LPB 1, , MPB 4, , MPB 2, ,5 1, MPB 5, , MPB 2, ,5 1, MPB 6, , MPB 2, , MPB 6, , MPB 2, ,5 1, MPB 9, , MPB 3, , MPB 9, , MPB 4, MPB 11, , MPB 4, MPB 12, , MPB 4, , MPB 13,7 På förfrågan kan även andra utföranden levereras. 455 FAG

7 D w d w h h r s r s d g D g H Axel Mått Bärighetstal Kinema- Termiskt Beteckning Massa tiskt referens- dyn. stat. tillåtet varvtal d w d g D w D g H h r s C C 0 varvtal Lager min mm kn min 1 FAG kg ,5 1, MPB 7, , MB 23, ,5 1, MPB 8, ,5 2, MB 21, ,5 1, MPB 13, , MB 28, , MB 18, , MB 42, MPB 20, , MB 21, MPB 21, , MB 69, , MB MB MB 25, , MB 40, , MB 36, , MB 37,6 FAG 456 På förfrågan kan även andra utföranden levereras.

8 457 FAG
