Hjul och länkhjul med luftgummidäck

Transkript

1 Hjul och länkhjul med luftgummidäck 190 we innovate mobility

2 Innehållsförteckning P L LS Serie Sida P mm kg 192/ L-P mm kg LS-P mm kg 19 PS Serie Sida PS mm kg LS-PS mm kg PK Serie Sida PK mm kg we innovate mobility 191

3 Serie: P, hjul-ø mm Luftgummihjul med stålplåtsfälg kg RoHS Hjulbana & däck hårdhet Värme beständighet Rullmotstånd Driftsljud Aktsamhet mot golv 0 Shore A -25 C C bra Hjulserie P: Däck: Luftgummihjul med längsgående mönster eller blockmönster, 2 resp. 4 vävnadslager, med slang, bäst rullkomfort, skonar golvytan, färg svart, PAH stämmer överens med EU-direktivet 2005/9/EG. (Materialbeskrivning sidan 38) Fälgar: Pressad ur stålplåt, skruvad eller svetsad, med insvetsat stål- rörnav, förzinkad, blåpassiverad, Cr-fri. Lagertyper: Glidlager, korrosionsbeständigt Rullager, smort med långtidsfett Kullager: Två inpressade kullager, smorda med långtidsfett. Särskilda egenskaper: Kemisk beständighet mot många aggressiva ämnen, men inte mot oljor (Tabell sida 3-37). Temperaturbeständighet: -25 C till +50 C. Hjul- resp. däckmått gäller för obelastade nya däck. Däcken kan i någon mån ändra bredd och diameter vid användning. Översikt hjulserier sidan 4 Vid hjul med kullager är hastigheter upp till max. 1 km/h tillåtna vid reducerad bärighet. längsgående mönster blockmönster (D) [mm] Däckbredd (T2) [mm] Däckmått Vävnadslager vid 4 km/h [kg] Däcktryck vid 1 km/h [kg] [bar/psi] P 180/20-48R-SG ** x 1¾ ,5/3 Rullager R01 P 200/20-48R x ,5/3 Rullager R01 P 200/20-0R x ,5/3 Rullager 20 0 R01 P 220/20-75R P 222/20-75R ,0/30 Rullager R01 B01 P 21/20-50G P 23/20-50G ,0/30 Glidlager R01 B02 P 21/20-50R P 23/20-50R ,0/30 Rullager R01 B02 P 21/20-75R P 23/20-75R ,0/30 Rullager R01 B02 P 21/25-75R P 23/25-75R ,0/30 Rullager R01 B02 P 20/20-50K P 22/20-50K ,0/30 Kullager R01 B02 P 25/20-75R P 27/20-75R ,5/50 Rullager R01 B02 P 25/25-75R P 27/25-75R ,5/50 Rullager R01 B02 P 25/25-75K P 27/25-75K ,5/50 Kullager R01 B02 P 300/20-75R P 302/20-75R ,0/30 Rullager R01 B02 P 300/25-75K P 302/25-75K ,0/30 Kullager R01 B02 * Bild se sida 198 ** med smetfri, grå bana Ytterliggare hjul-ø se nästa sida. Lagertyp Axelhåls-Ø (d) [mm] Navlängd (T1) [mm] Längsgående mönster * Blockmönster * Glidlager Rullager Kullager Med smetfritt, grått däck Med punkteringsfritt, formsprutat däck Punkteringsfria mjukgummihjul Teknisk beskrivning sidan Artikelnr.-tillägg -SG -AG Serie VW Levereras i mm På förfrågan Se sida we innovate mobility

4 Serie: P, hjul-ø mm Luftgummihjul med stålplåtsfälg kg RoHS Hjulbana & däck hårdhet Värme beständighet Rullmotstånd Driftsljud Aktsamhet mot golv 0 Shore A -25 C C bra Hjulserie P: Däck: Luftgummihjul med längsgående mönster eller blockmönster, 2 resp. 4 vävnadslager, med slang, bäst rullkomfort, skonar golvytan, färg svart, PAH stämmer överens med EU-direktivet 2005/9/EG. (Materialbeskrivning sidan 38) Fälg: Pressad ur stålplåt, tredubbelt svetsad fälg med förskjutet centrum, med insvetsat stålrörsnav, lackad, färg silver. Lagertyper: Glidlager, korrosionsbeständigt Rullager, smort med långtidsfett Kullager: Två inpressade kullager, smorda med långtidsfett. Särskilda egenskaper: Kemisk beständighet mot många aggressiva ämnen, men inte mot oljor (Tabell sida 3-37). Temperaturbeständighet: -25 till +50 C. Hjul- resp. däckmått gäller för obelastade nya däck. Däcken kan i någon mån ändra i bredd och diameter. Översikt hjulserier sidan 4 Vid hjul med kullager är hastigheter upp till max. 1 km/h tillåtna vid reducerad bärighet. längsgående mönster blockmönster Däckbredlager Däckmått Vävnads- Däck- Lagertyp Axel- Navlängd Längs- Block- vid 4 km/h vid 1 km/h tryck håls-ø gående mönster * (D) [mm] (T2) [mm] [kg] [kg] [bar/psi] (d) [mm] (T1) [mm] mönster * P 310/20-75K ½ x 2¼ ,5/3 Kullager B05 P 320/25-75R x ,8/40 Rullager B0 P 340/25-90K ,5/50 Kullager R01 P 401/20-90G ,0/30 Glidlager R01 P 401/25-90G ,0/30 Glidlager R01 P 401/20-90R P 403/20-90R ,0/30 Rullager R01 B07 P 401/25-90R P 403/25-90R ,0/30 Rullager R01 B07 P 401/25-90K P 403/25-90K ,0/30 Kullager R01 B07 P 410/25-90R P 412/25-90R ,5/50 Rullager R01 B07 P 410/25-90K P 412/25-90K ,5/50 Kullager R01 B07 P 410/30-90K P 412/30-90K ,5/50 Kullager R01 B07 P 420/25-90K ,5/50 Kullager R02 P 420/30-90K ,5/50 Kullager R02 P 492/25-90R ,5/3 Rullager B09 * Bild se sida 198 Glidlager Rullager Kullager Med navkapsel Med punkteringsfritt, formsprutat däck navkapsel (fribärande hjul) Hjul för navmontering Teknisk beskrivning sidan Artikelnr.-tillägg -AG -E Serie PA Levereras i På förfrågan På förfrågan Se sida we innovate mobility 193

5 Serie: L-P, B-P Bygel av stålplåt, medelkraftigt utförande, med infästningsplatta, hjul med luftgummidäck kg RoHS Byglar: Serie L/B - Pressad ur stålplåt, länk- bygel med dubbla kullager i vridkransen, med stabil mittbult, med vridkranstätning (undantag: Plattstorlek 175x175 mm). Vridkransens speciella dynamiska Blickle-nitningen ger minimalt spel i vridkransen med mjuk gång och lång livslängd tack vare kallhärdningen av kulbanan. Skruvmonterad hjulaxel. Förzinkad, blåpassiverad, Cr-fri Bygelöversikt Sida 5 Ritningar infästningsplattor: Sida 77 Hjul och vridkransbroms stop-top : Sida 80 Hjul: Serie P - Däck: Luftgummihjul med längs- eller blockprofil, 2 resp. 4 vävnadslager, svart. Fälg: Pressad ur stålplåt med stålrörsnav, förzinkad, blåpassiverad, Cr-fri. Lagertyp: Rullager. Detaljerad beskrivning: Sida 192 och 4 När däcktrycket är för lågt tappar länkhjul med broms bromsverkan. Länkhjul Fasthjul Länkhjul med broms stop-top Däckbredd Lagertyp Total bygghöjd Plattstorlek Hålavstånd Fästhåls-Ø Utliggning länkhjul Däckmönster * [mm] [mm] [kg] [mm] [mm] [mm] [mm] [mm] L-P 200R B-P 200R L-P 200R-ST Rullager x x R01 L-P 220R B-P 220R L-P 220R-ST Rullager x x R01 L-P 222R B-P 222R L-P 222R-ST Rullager x x B01 L-P 21R L-P 21R-ST Rullager x x R01 B-P 21R Rullager x x R01 L-P 23R L-P 23R-ST Rullager x x B02 B-P 23R Rullager x x B02 L-P 25R L-P 25R-ST Rullager x x R01 B-P 25R Rullager x x R01 L-P 27R L-P 27R-ST Rullager x x B02 B-P 27R Rullager x x B02 B-P 27R * R = längsgående mönster, B = blockmönster, bild se sida 198 Med smetfritt, grått däck Med punkteringsfritt, formsprutat däck Riktnings spärr (lös) 1 x 30 ** Teknisk beskrivning sidan Länkhjul med punkteringsfria mjukgummihjul Artikelnr.-tillägg -SG -AG RI Serie L/B/BH-VW Levereras i Alla På förfrågan 200 mm Se sida 155 ** endast för länkhjul utan broms 194 we innovate mobility

6 Serie: PS Luftgummihjul för höga belastningar med fälg av stålplåt kg RoHS Hjulbana & däck hårdhet Värme beständighet Rullmotstånd Driftsljud Aktsamhet mot golv 0 Shore A -25 C C bra Hjulserie PS: Däck: Luftgummihjul med blockmönster, 8 resp. 10 vävnadslager, med slang, bästa rullkomfort, skonar golvytan, färg svart, PAH stämmer överens med EU-direktivet 2005/9/EG. (Materialbeskrivning sidan 38) Fälg: Pressad ur kraftigt stålplåt, skruvad (plan fälg), med insvetsat stålrörsnav, förzinkad, blåpassiverad, Cr-fri. Lagertyp: Kullager: Två inpressade kullager, smorda med långtidsfett mm Särskilda egenskaper: Kemisk beständighet mot många aggressiva ämnen, men inte mot oljor (Tabell sida 3-37). Temperaturbeständighet: -25 C till +50 C. Hjul- resp. däckmått gäller för obelastade nya däck. Däcken kan i någon mån ändra bredd och diameter vid användning. Översikt hjulserier på sidan mm Vid reducerad bärighet är hastigheter upp till 25 km/h tillåtna. Hjul (D) [mm] Däckbredd (T2) [mm] Däckmått vid 4 km/h [kg] vid 25 km/h [kg] PS 310/20-75K ,5/110 Kullager B02 PS 310/25-75K ,5/110 Kullager B02 PS 315/25-75K ,5/110 Kullager B03 PS 430/25-90K ,0/101 Kullager B08 PS 430/30-90K ,0/101 Kullager B08 PS 432/30-90K ,0/101 Kullager B08 PS 44/30-90K ,0/101 Kullager B08 PS 53/35-120K ,0/101 Kullager B08 * Bild se sida 198 Vävnadslager Däcktryck [bar/psi] Lagertyp Axelhåls-Ø (d) [mm] Navlängd (T1) [mm] Blockmönster * Kullager Med navkapsel navkapsel (fribärande hjul) Teknisk beskrivning sidan 85 Artikelnr.-tillägg -E Levereras i På förfrågan we innovate mobility 195

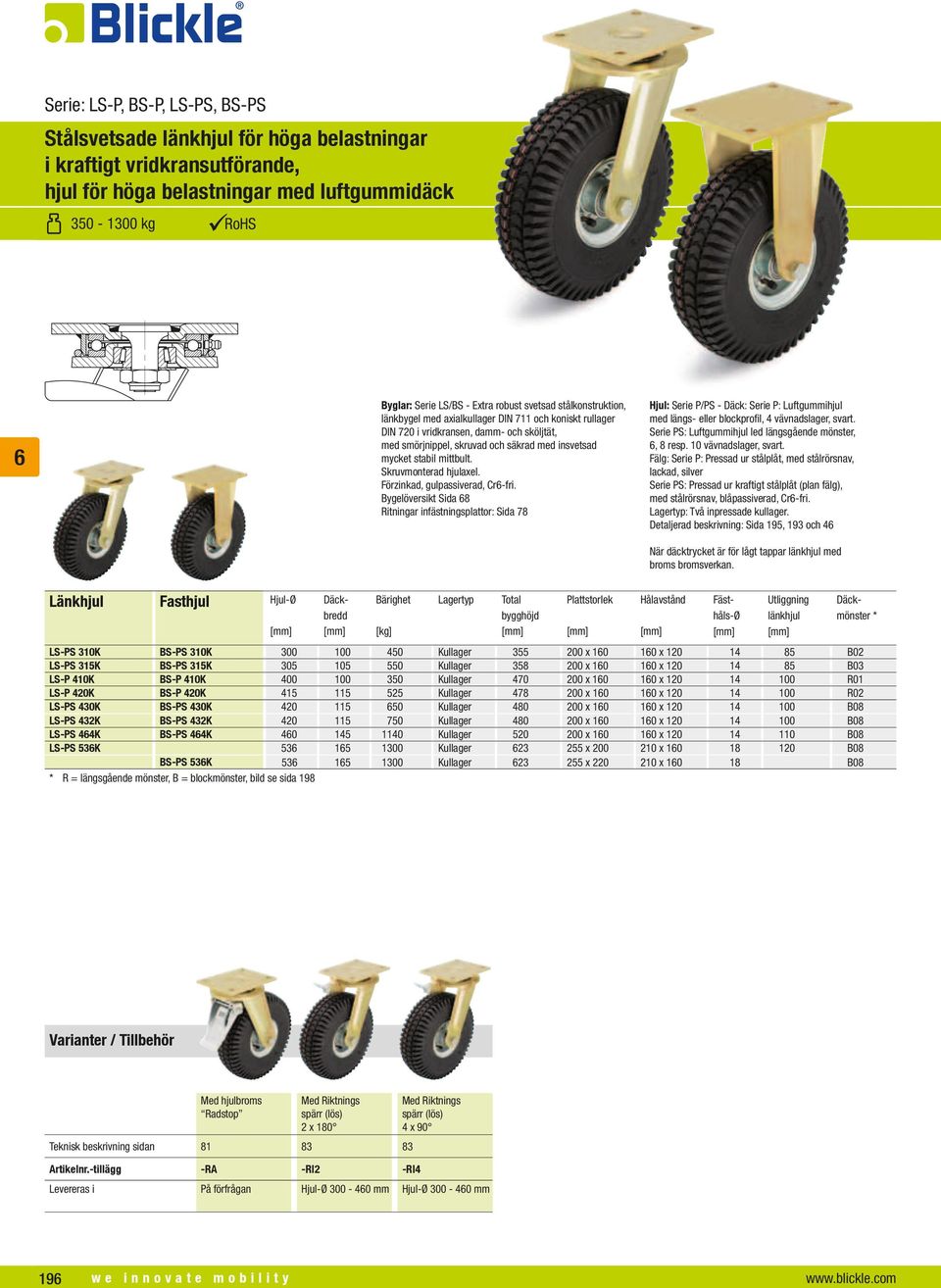

7 Serie: LS-P, BS-P, LS-PS, BS-PS Stålsvetsade länkhjul för höga belastningar i kraftigt vridkransutförande, hjul för höga belastningar med luftgummidäck kg RoHS Byglar: Serie LS/BS - Extra robust svetsad stålkonstruktion, länkbygel med axialkullager DIN 711 och koniskt rullager DIN 720 i vridkransen, damm- och sköljtät, med smörjnippel, skruvad och säkrad med insvetsad mycket stabil mittbult. Skruvmonterad hjulaxel. Förzinkad, gulpassiverad, Cr-fri. Bygelöversikt Sida 8 Ritningar infästningsplattor: Sida 78 Hjul: Serie P/PS - Däck: Serie P: Luftgummihjul med längs- eller blockprofil, 4 vävnadslager, svart. Serie PS: Luftgummihjul led längsgående mönster,, 8 resp. 10 vävnadslager, svart. Fälg: Serie P: Pressad ur stålplåt, med stålrörsnav, lackad, silver Serie PS: Pressad ur kraftigt stålplåt (plan fälg), med stålrörsnav, blåpassiverad, Cr-fri. Lagertyp: Två inpressade kullager. Detaljerad beskrivning: Sida 195, 193 och 4 När däcktrycket är för lågt tappar länkhjul med broms bromsverkan. Länkhjul Fasthjul Däckbredd Lagertyp Total bygghöjd Plattstorlek Hålavstånd Fästhåls-Ø Utliggning länkhjul Däckmönster * [mm] [mm] [kg] [mm] [mm] [mm] [mm] [mm] LS-PS 310K BS-PS 310K Kullager x x B02 LS-PS 315K BS-PS 315K Kullager x x B03 LS-P 410K BS-P 410K Kullager x x R01 LS-P 420K BS-P 420K Kullager x x R02 LS-PS 430K BS-PS 430K Kullager x x B08 LS-PS 432K BS-PS 432K Kullager x x B08 LS-PS 44K BS-PS 44K Kullager x x B08 LS-PS 53K Kullager x x B08 BS-PS 53K Kullager x x B08 * R = längsgående mönster, B = blockmönster, bild se sida 198 Med hjulbroms Radstop Med Riktnings spärr (lös) 2 x 180 Teknisk beskrivning sidan Med Riktnings spärr (lös) 4 x 90 Artikelnr.-tillägg -RA -RI2 -RI4 Levereras i På förfrågan mm mm 19 we innovate mobility

8 Serie: PK luftgummidäck och plastfälg kg RoHS Hjulbana & däck hårdhet Värme beständighet Rullmotstånd Driftsljud Aktsamhet mot golv 0 Shore A -20 C C bra Hjulserie PK: Däck: Luftgummihjul med längsgående eller blockmönster, 2 vävnadslager, med slang, bästa rullkomfort, skonar golvytan, färg svart, PAH stämmer överens med EU-direktiv 2005/9/EG. (Materialbeskrivning sidan 38) Fälgar: Av högvärdig, slagtålig polypropylen, färg svart. Lagertyper: Glidlager, korrosionsbeständigt Rullager, smort med långtidsfett Kullager: Två inpressade kullager, smorda med långtidsfett. Särskilda egenskaper: Hög kemisk beständighet mot många aggressiva ämnen, men inte mot oljor (tabell sida 3-37). Temperaturbeständighet: -20 C till +40 C. Vid omgivningstemperaturer över +30 C minskar bärigheten. Hjul- resp. däckmått gäller för obelastade nya däck. Däcken kan i någon mån ändra bredd och diameter vid användning. Översikt hjulserier sida 4 längsgående mönster blockmönster (D) [mm] Däckbredd (T2) [mm] Däckmått PK 200/20-0G x ,5/3 Glidlager 20 0 R01 PK 257/20-75G ,0/30 Glidlager B04 PK 20/20-75G PK 22/20-75G ,0/30 Glidlager R01 B02 PK 20/25-75G PK 22/25-75G ,0/30 Glidlager R01 B02 PK 20/20-75R PK 22/20-75R ,0/30 Rullager R01 B02 PK 20/25-75R PK 22/25-75R ,0/30 Rullager R01 B02 PK 20/20-75K PK 22/20-75K ,0/30 Kullager R01 B02 PK 300/20-75G PK 302/20-75G ,0/30 Glidlager R01 B02 PK 300/25-75G PK 302/25-75G ,0/30 Glidlager R01 B02 PK 300/20-75R PK 302/20-75R ,0/30 Rullager R01 B02 PK 300/25-75R PK 302/25-75R ,0/30 Rullager R01 B02 PK 300/20-75K PK 302/20-75K ,0/30 Kullager R01 B02 PK 400/20-75G PK 402/20-75G ,0/30 Glidlager R01 B07 PK 400/25-75G PK 402/25-75G ,0/30 Glidlager R01 B07 PK 400/20-75R PK 402/20-75R ,0/30 Rullager R01 B07 PK 400/25-75R PK 402/25-75R ,0/30 Rullager R01 B07 * Bild se sida 198 [kg] Vävnadslager Däcktryck [bar/psi] Lagertyp Axelhåls-Ø (d) [mm] Navlängd (T1) [mm] Längsgående mönster * Blockmönster * Glidlager Rullager Kullager Med smetfritt, grått däck Fälgens färg röd Punkteringsfria mjukgummihjul Teknisk beskrivning sidan Artikelnr.-tillägg -SG -ROT Serie VWPP Levereras i mm mm Se sida 15 we innovate mobility 197
