Specialutföranden. 480 we innovate mobility.

Transkript

1 480 we innovate mobility

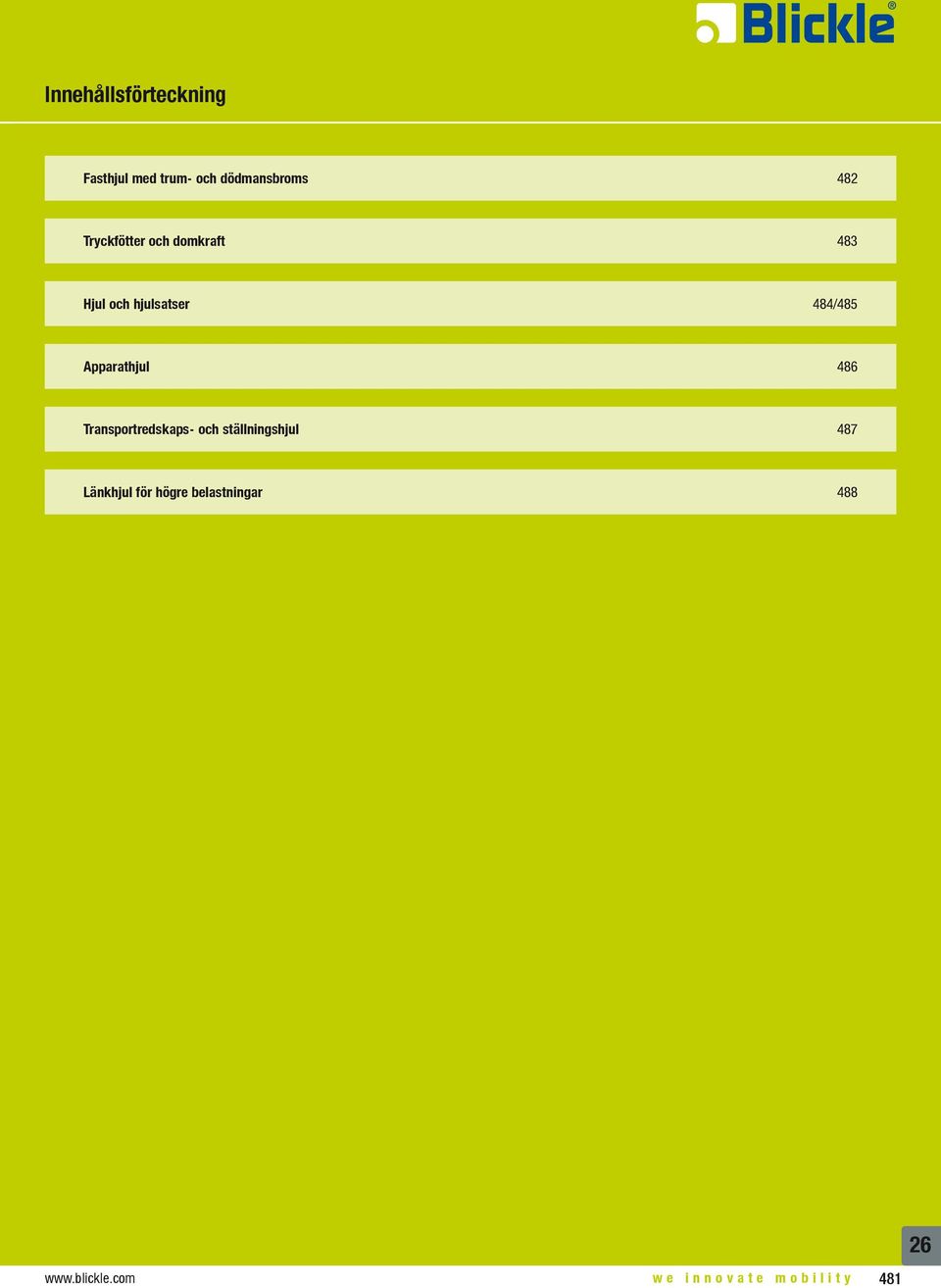

2 Innehållsförteckning Fasthjul med trum- och dödmansbroms 482 Tryckfötter och domkraft 483 Hjul och hjulsatser 484/485 Apparathjul 486 Transportredskaps- och ställningshjul 487 Länkhjul för högre belastningar we innovate mobility 481

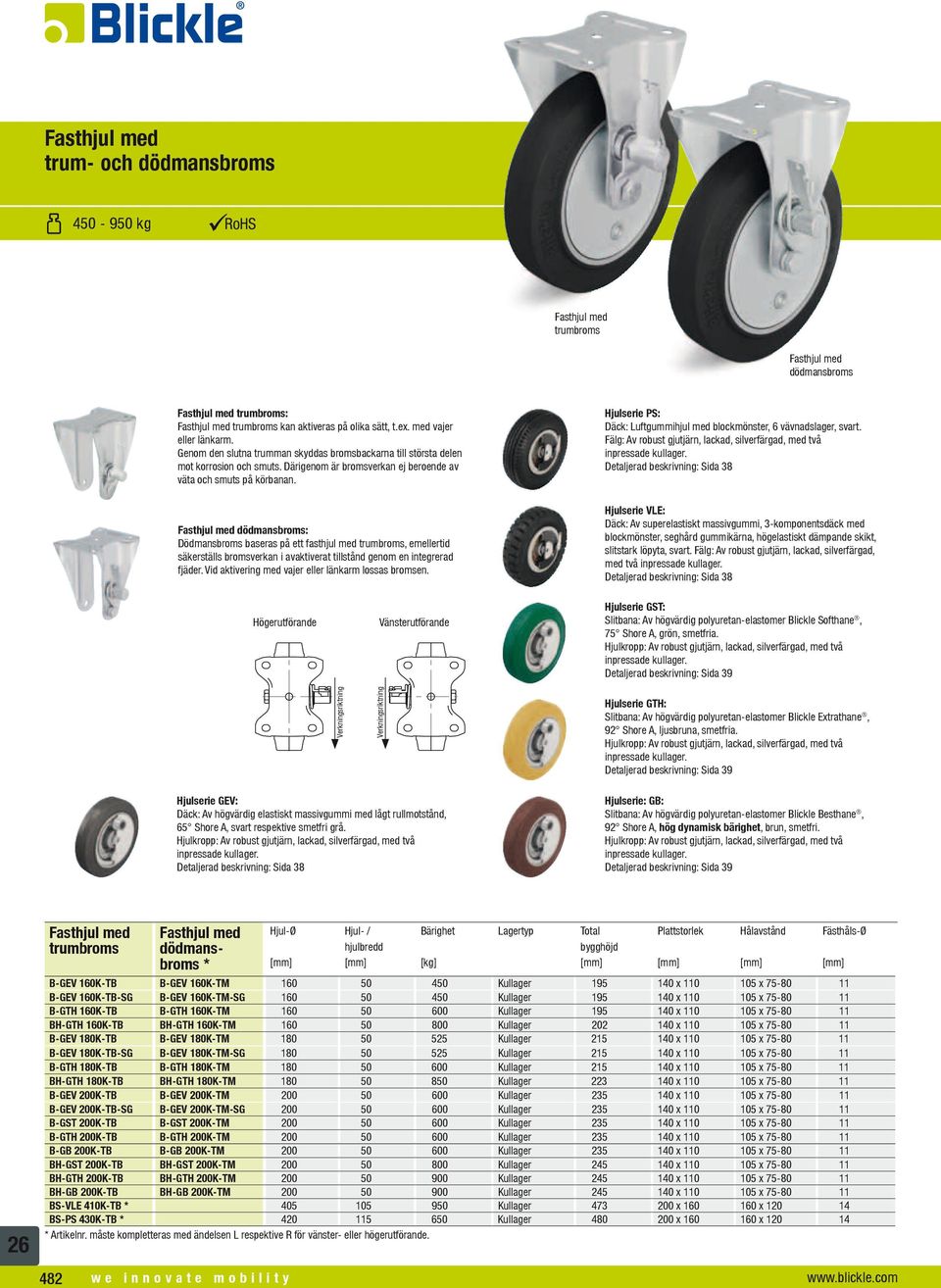

3 Fasthjul med trum- och dödmansbroms 4-9 kg RoHS Fasthjul med trumbroms Fasthjul med dödmansbroms Fasthjul med trumbroms: Fasthjul med trumbroms kan aktiveras på olika sätt, t.ex. med vajer eller länkarm. Genom den slutna trumman skyddas bromsbackarna till största delen mot korrosion och smuts. Därigenom är bromsverkan ej beroende av väta och smuts på körbanan. Hjulserie PS: Däck: Luftgummihjul med blockmönster, 6 vävnadslager, svart. Fälg: Av robust gjutjärn, lackad, silverfärgad, med två inpressade kullager. Detaljerad beskrivning: Sida 38 Hjulserie VLE: Däck: Av superelastiskt massivgummi, 3-komponentsdäck med blockmönster, seghård gummikärna, högelastiskt dämpande skikt, slitstark löpyta, svart. Fälg: Av robust gjutjärn, lackad, silverfärgad, med två inpressade kullager. Detaljerad beskrivning: Sida 38 Fasthjul med dödmansbroms: Dödmansbroms baseras på ett fasthjul med trumbroms, emellertid säkerställs bromsverkan i avaktiverat tillstånd genom en integrerad fjäder. Vid aktivering med vajer eller länkarm lossas bromsen. Hjulserie GST: Slitbana: Av högvärdig polyuretan-elastomer Blickle Softhane, 75 Shore A, grön, smetfria. Hjulkropp: Av robust gjutjärn, lackad, silverfärgad, med två inpressade kullager. Detaljerad beskrivning: Sida 39 Verkningsriktning Verkningsriktning Vänsterutförande Högerutförande Hjulserie GTH: Slitbana: Av högvärdig polyuretan-elastomer Blickle Extrathane, 92 Shore A, ljusbruna, smetfria. Hjulkropp: Av robust gjutjärn, lackad, silverfärgad, med två inpressade kullager. Detaljerad beskrivning: Sida 39 Hjulserie: GB: Slitbana: Av högvärdig polyuretan-elastomer Blickle Besthane, 92 Shore A, hög dynamisk bärighet, brun, smetfri. Hjulkropp: Av robust gjutjärn, lackad, silverfärgad, med två inpressade kullager. Detaljerad beskrivning: Sida 39 Hjulserie GEV: Däck: Av högvärdig elastiskt massivgummi med lågt rullmotstånd, 65 Shore A, svart respektive smetfri grå. Hjulkropp: Av robust gjutjärn, lackad, silverfärgad, med två inpressade kullager. Detaljerad beskrivning: Sida 38 Fasthjul med trumbroms Fasthjul med dödmansbroms * Hjul-Ø Hjul- / hjulbredd Bärighet we innovate mobility Total bygghöjd Plattstorlek Hålavstånd Fästhåls-Ø x 160 x x x [kg] B-GEV 160K-TB B-GEV 160K-TM B-GEV 160K-TB-SG B-GEV 160K-TM-SG B-GTH 160K-TB B-GTH 160K-TM 160 BH-GTH 160K-TB BH-GTH 160K-TM B-GEV 180K-TB B-GEV 180K-TM B-GEV 180K-TB-SG B-GEV 180K-TM-SG B-GTH 180K-TB B-GTH 180K-TM 180 BH-GTH 180K-TB BH-GTH 180K-TM B-GEV K-TB B-GEV K-TM B-GEV K-TB-SG B-GEV K-TM-SG B-GST K-TB B-GST K-TM B-GTH K-TB B-GTH K-TM B-GB K-TB B-GB K-TM BH-GST K-TB BH-GST K-TM 800 BH-GTH K-TB BH-GTH K-TM 900 BH-GB K-TB BH-GB K-TM 900 BS-VLE 410K-TB * BS-PS 430K-TB * * Artikelnr. måste kompletteras med ändelsen L respektive R för vänster- eller högerutförande. 482 Lagertyp

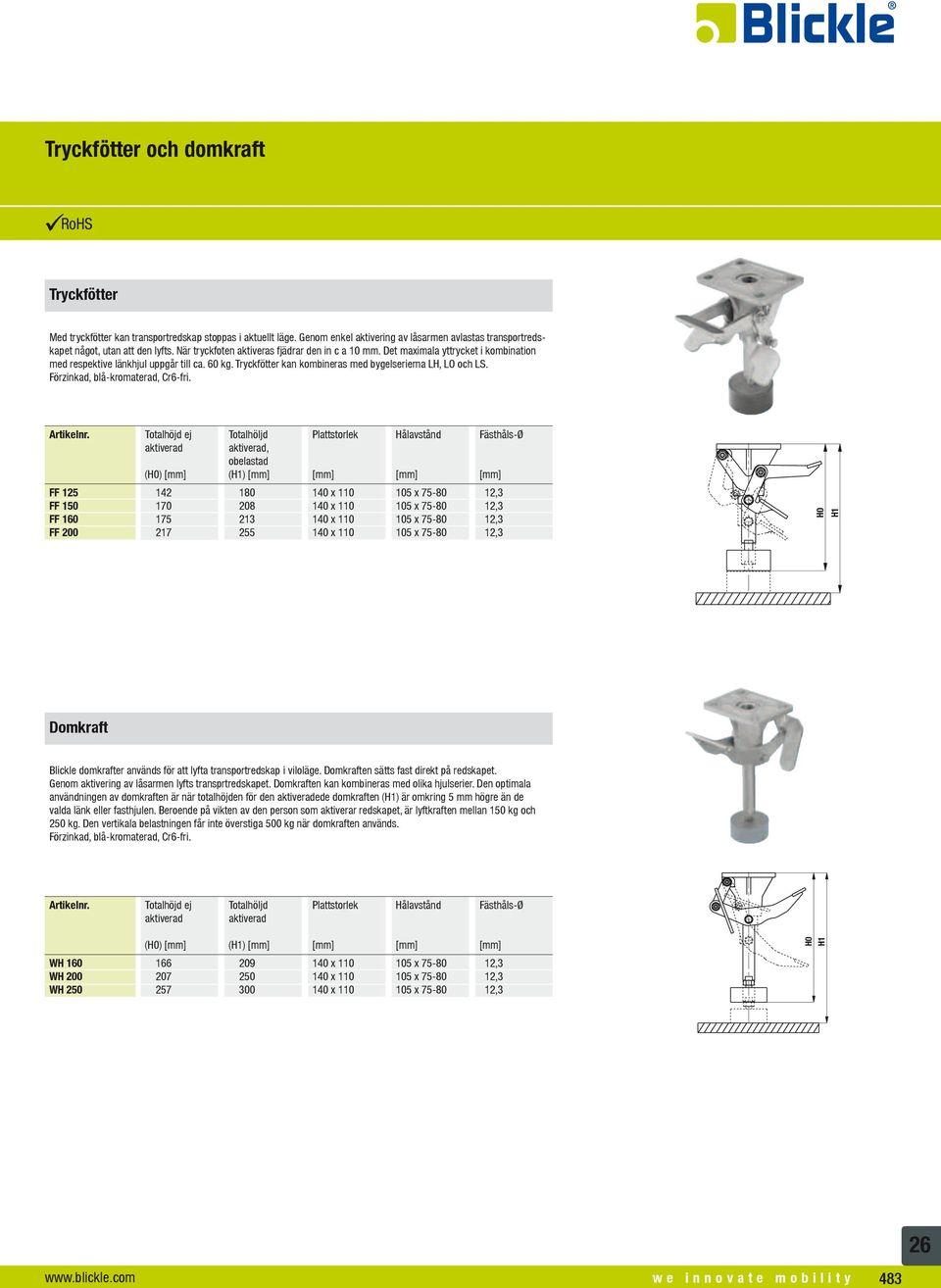

4 Tryckfötter och domkraft RoHS Tryckfötter Med tryckfötter kan transportredskap stoppas i aktuellt läge. Genom enkel aktivering av låsarmen avlastas transportredskapet något, utan att den lyfts. När tryckfoten aktiveras fjädrar den in c a 10 mm. Det maximala yttrycket i kombination med respektive länkhjul uppgår till ca. 60 kg. Tryckfötter kan kombineras med bygelserierna LH, LO och LS. Förzinkad, blå-kromaterad, Cr6-fri. Artikelnr. FF 125 FF 1 FF 160 FF Totalhöjd ej aktiverad (H0) Totalhöljd aktiverad, obelastad (H1) Plattstorlek Hålavstånd Fästhåls-Ø H0 H1 Domkraft Blickle domkrafter används för att lyfta transportredskap i viloläge. Domkraften sätts fast direkt på redskapet. Genom aktivering av låsarmen lyfts transprtredskapet. Domkraften kan kombineras med olika hjulserier. Den optimala användningen av domkraften är när totalhöjden för den aktiveradede domkraften (H1) är omkring 5 mm högre än de valda länk eller fasthjulen. Beroende på vikten av den person som aktiverar redskapet, är lyftkraften mellan 1 kg och 2 kg. Den vertikala belastningen får inte överstiga 0 kg när domkraften används. Förzinkad, blå-kromaterad, Cr6-fri. Artikelnr. Totalhöjd ej aktiverad Totalhöljd aktiverad Plattstorlek Hålavstånd Fästhåls-Ø WH 160 WH WH 2 (H0) (H1) H0 H1 we innovate mobility 483

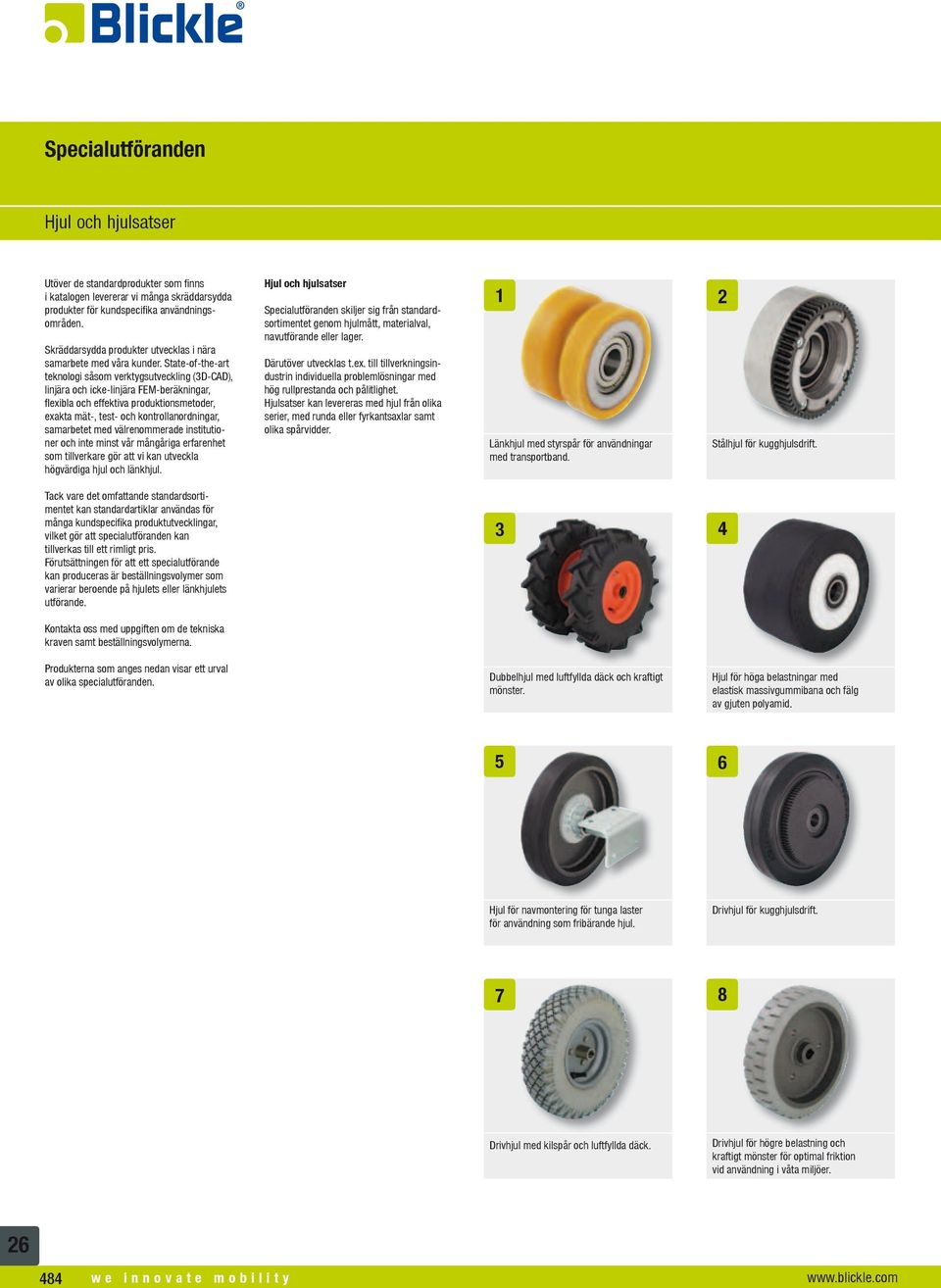

5 Hjul och hjulsatser Utöver de standardprodukter som finns i katalogen levererar vi många skräddarsydda produkter för kundspecifika användningsområden. Skräddarsydda produkter utvecklas i nära samarbete med våra kunder. State-of-the-art teknologi såsom verktygsutveckling (3D-CAD), linjära och icke-linjära FEM-beräkningar, flexibla och effektiva produktionsmetoder, exakta mät-, test- och kontrollanordningar, samarbetet med välrenommerade institutioner och inte minst vår mångåriga erfarenhet som tillverkare gör att vi kan utveckla högvärdiga hjul och länkhjul. Hjul och hjulsatser Specialutföranden skiljer sig från standardsortimentet genom hjulmått, materialval, navutförande eller lager. Därutöver utvecklas t.ex. till tillverkningsindustrin individuella problemlösningar med hög rullprestanda och pålitlighet. Hjulsatser kan levereras med hjul från olika serier, med runda eller fyrkantsaxlar samt olika spårvidder. 1 Länkhjul med styrspår för användningar med transportband. 2 Stålhjul för kugghjulsdrift. Tack vare det omfattande standardsortimentet kan standardartiklar användas för många kundspecifika produktutvecklingar, vilket gör att specialutföranden kan tillverkas till ett rimligt pris. Förutsättningen för att ett specialutförande kan produceras är beställningsvolymer som varierar beroende på hjulets eller länkhjulets utförande. 3 4 Kontakta oss med uppgiften om de tekniska kraven samt beställningsvolymerna. Produkterna som anges nedan visar ett urval av olika specialutföranden. Dubbelhjul med luftfyllda däck och kraftigt mönster. Hjul för höga belastningar med elastisk massivgummibana och fälg av gjuten polyamid. 5 6 Hjul för navmontering för tunga laster för användning som fribärande hjul. Drivhjul för kugghjulsdrift. 7 8 Drivhjul med kilspår och luftfyllda däck. Drivhjul för högre belastning och kraftigt mönster för optimal friktion vid användning i våta miljöer. 484 we innovate mobility

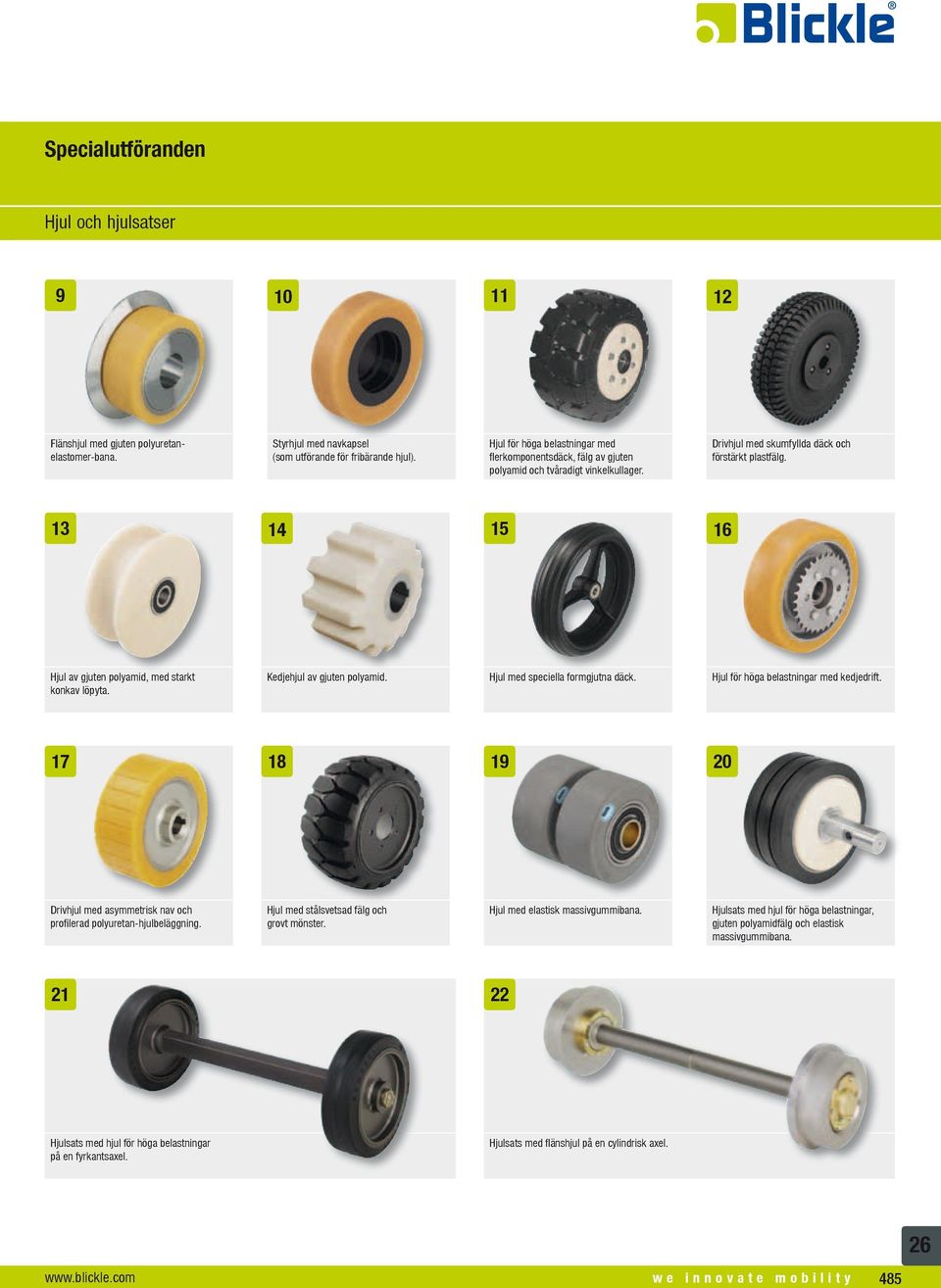

6 Hjul och hjulsatser Flänshjul med gjuten polyuretanelastomer-bana. Styrhjul med navkapsel (som utförande för fribärande hjul). Hjul för höga belastningar med flerkomponentsdäck, fälg av gjuten polyamid och tvåradigt vinkelkullager. Drivhjul med skumfyllda däck och förstärkt plastfälg Hjul av gjuten polyamid, med starkt konkav löpyta. Kedjehjul av gjuten polyamid. Hjul med speciella formgjutna däck. Hjul för höga belastningar med kedjedrift Drivhjul med asymmetrisk nav och profilerad polyuretan-hjulbeläggning. Hjul med stålsvetsad fälg och grovt mönster. Hjul med elastisk massivgummibana. Hjulsats med hjul för höga belastningar, gjuten polyamidfälg och elastisk massivgummibana Hjulsats med hjul för höga belastningar på en fyrkantsaxel. Hjulsats med flänshjul på en cylindrisk axel. we innovate mobility 485

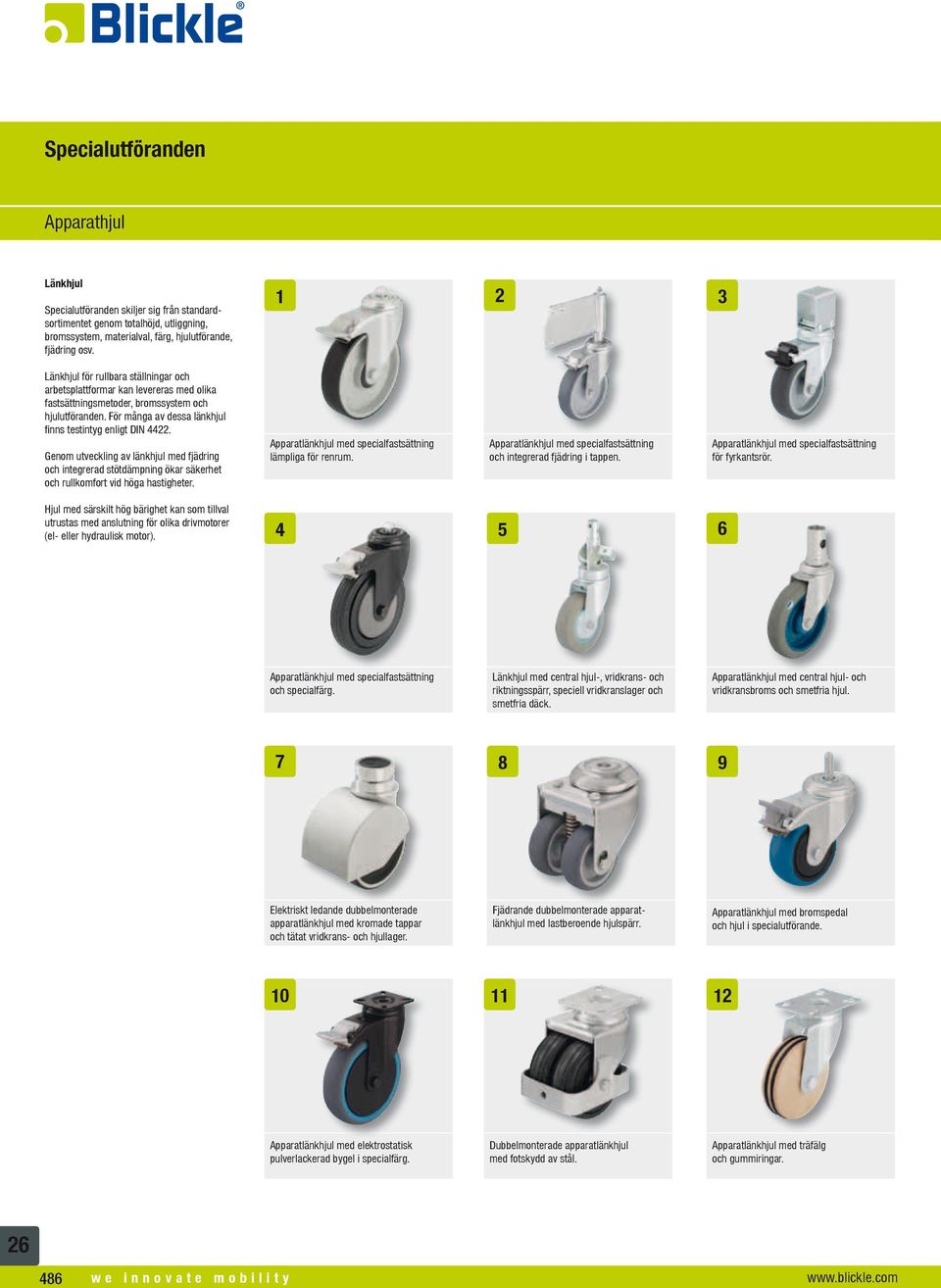

7 Apparathjul Länkhjul Specialutföranden skiljer sig från standardsortimentet genom totalhöjd, utliggning, bromssystem, materialval, färg, hjulutförande, fjädring osv Länkhjul för rullbara ställningar och arbetsplattformar kan levereras med olika fastsättningsmetoder, bromssystem och hjulutföranden. För många av dessa länkhjul finns testintyg enligt DIN Genom utveckling av länkhjul med fjädring och integrerad stötdämpning ökar säkerhet och rullkomfort vid höga hastigheter. Apparatlänkhjul med specialfastsättning lämpliga för renrum. Apparatlänkhjul med specialfastsättning och integrerad fjädring i tappen. Apparatlänkhjul med specialfastsättning för fyrkantsrör. Hjul med särskilt hög bärighet kan som tillval utrustas med anslutning för olika drivmotorer (el- eller hydraulisk motor) Apparatlänkhjul med specialfastsättning och specialfärg. Länkhjul med central hjul-, vridkrans- och riktningsspärr, speciell vridkranslager och smetfria däck. Apparatlänkhjul med central hjul- och vridkransbroms och smetfria hjul Elektriskt ledande dubbelmonterade apparatlänkhjul med kromade tappar och tätat vridkrans- och hjullager. Fjädrande dubbelmonterade apparatlänkhjul med lastberoende hjulspärr. Apparatlänkhjul med bromspedal och hjul i specialutförande Apparatlänkhjul med elektrostatisk pulverlackerad bygel i specialfärg. Dubbelmonterade apparatlänkhjul med fotskydd av stål. Apparatlänkhjul med träfälg och gummiringar. 486 we innovate mobility

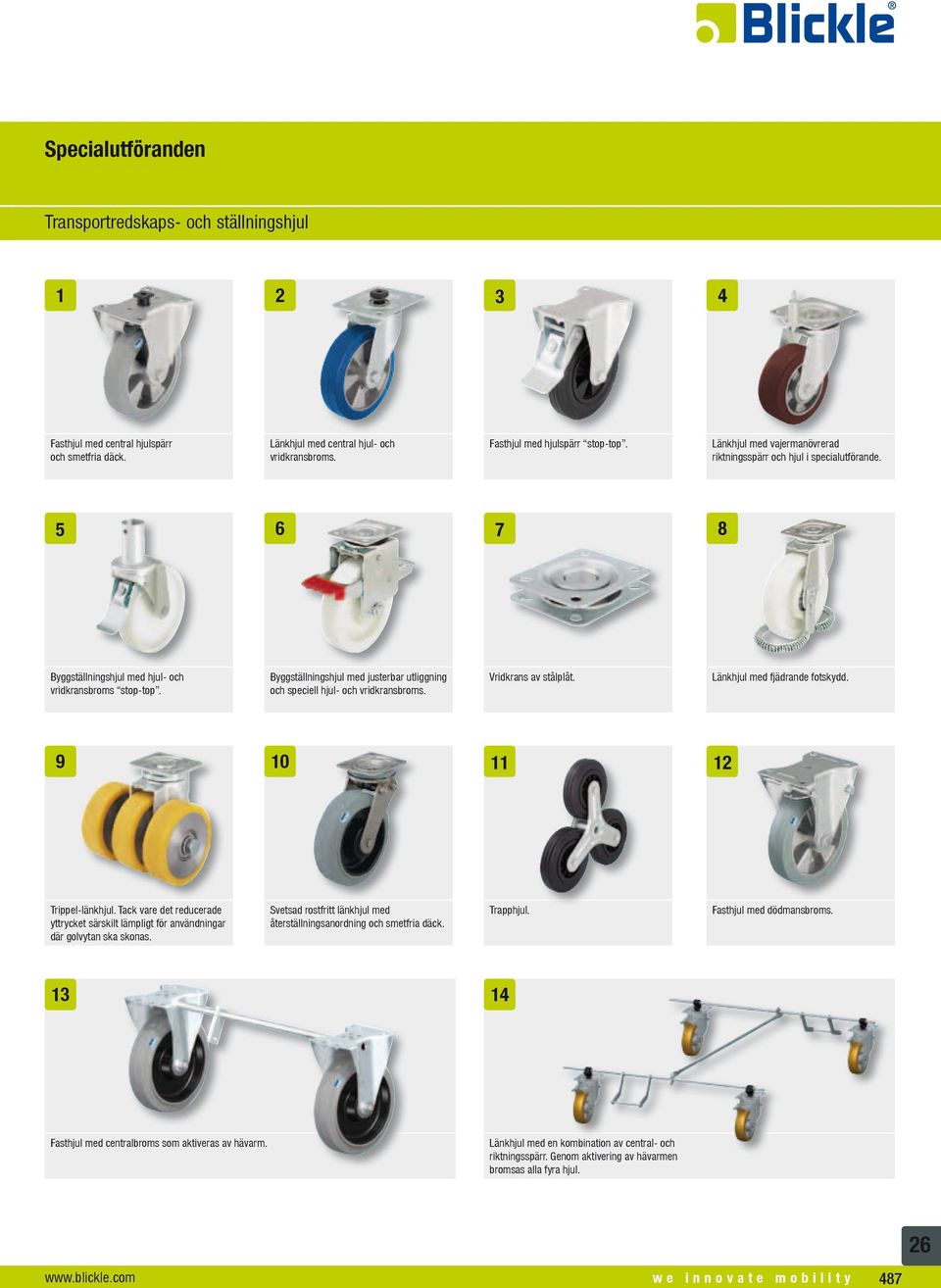

8 Transportredskaps- och ställningshjul Fasthjul med central hjulspärr och smetfria däck. Länkhjul med central hjul- och vridkransbroms. Fasthjul med hjulspärr stop-top. Länkhjul med vajermanövrerad riktningsspärr och hjul i specialutförande Byggställningshjul med hjul- och vridkransbroms stop-top. Byggställningshjul med justerbar utliggning och speciell hjul- och vridkransbroms. Vridkrans av stålplåt. Länkhjul med fjädrande fotskydd Trippel-länkhjul. Tack vare det reducerade yttrycket särskilt lämpligt för användningar där golvytan ska skonas. Svetsad rostfritt länkhjul med återställningsanordning och smetfria däck. Trapphjul. Fasthjul med dödmansbroms Fasthjul med centralbroms som aktiveras av hävarm. Länkhjul med en kombination av central- och riktningsspärr. Genom aktivering av hävarmen bromsas alla fyra hjul. we innovate mobility 487

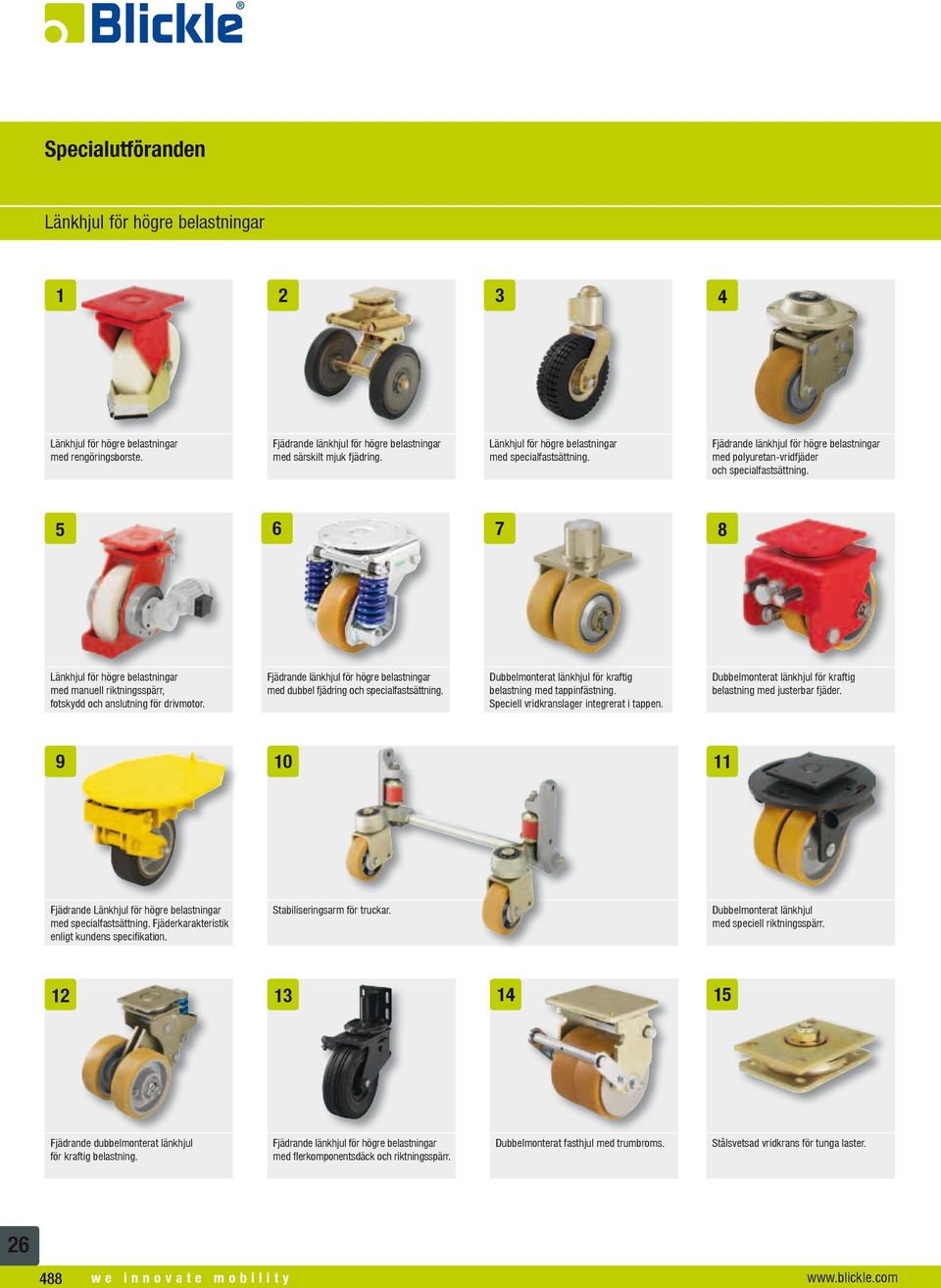

9 Länkhjul för högre belastningar Länkhjul för högre belastningar med rengöringsborste. Fjädrande länkhjul för högre belastningar med särskilt mjuk fjädring. Länkhjul för högre belastningar med specialfastsättning. Fjädrande länkhjul för högre belastningar med polyuretan-vridfjäder och specialfastsättning Länkhjul för högre belastningar med manuell riktningsspärr, fotskydd och anslutning för drivmotor. Fjädrande länkhjul för högre belastningar med dubbel fjädring och specialfastsättning. Dubbelmonterat länkhjul för kraftig belastning med tappinfästning. Speciell vridkranslager integrerat i tappen. Dubbelmonterat länkhjul för kraftig belastning med justerbar fjäder Fjädrande Länkhjul för högre belastningar med specialfastsättning. Fjäderkarakteristik enligt kundens specifikation. Stabiliseringsarm för truckar. Dubbelmonterat länkhjul med speciell riktningsspärr Fjädrande dubbelmonterat länkhjul för kraftig belastning. Fjädrande länkhjul för högre belastningar med flerkomponentsdäck och riktningsspärr. Dubbelmonterat fasthjul med trumbroms. Stålsvetsad vridkrans för tunga laster. 488 we innovate mobility

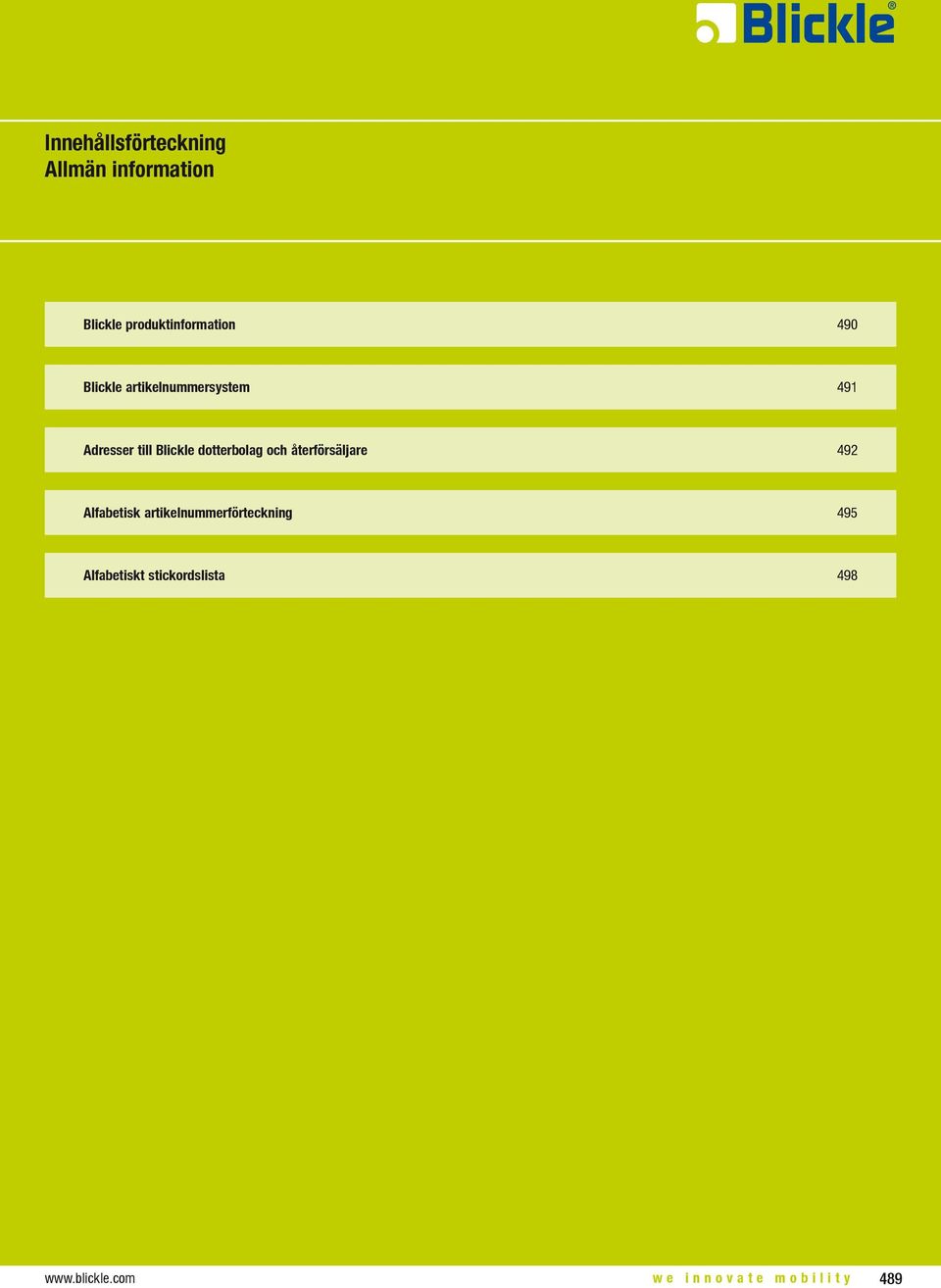

10 Innehållsförteckning Allmän information Blickle produktinformation 490 Blickle artikelnummersystem 491 Adresser till Blickle dotterbolag och återförsäljare 492 Alfabetisk artikelnummerförteckning 495 Alfabetiskt stickordslista we innovate mobility 489
