1 Spakstyrda åkgräsklippare

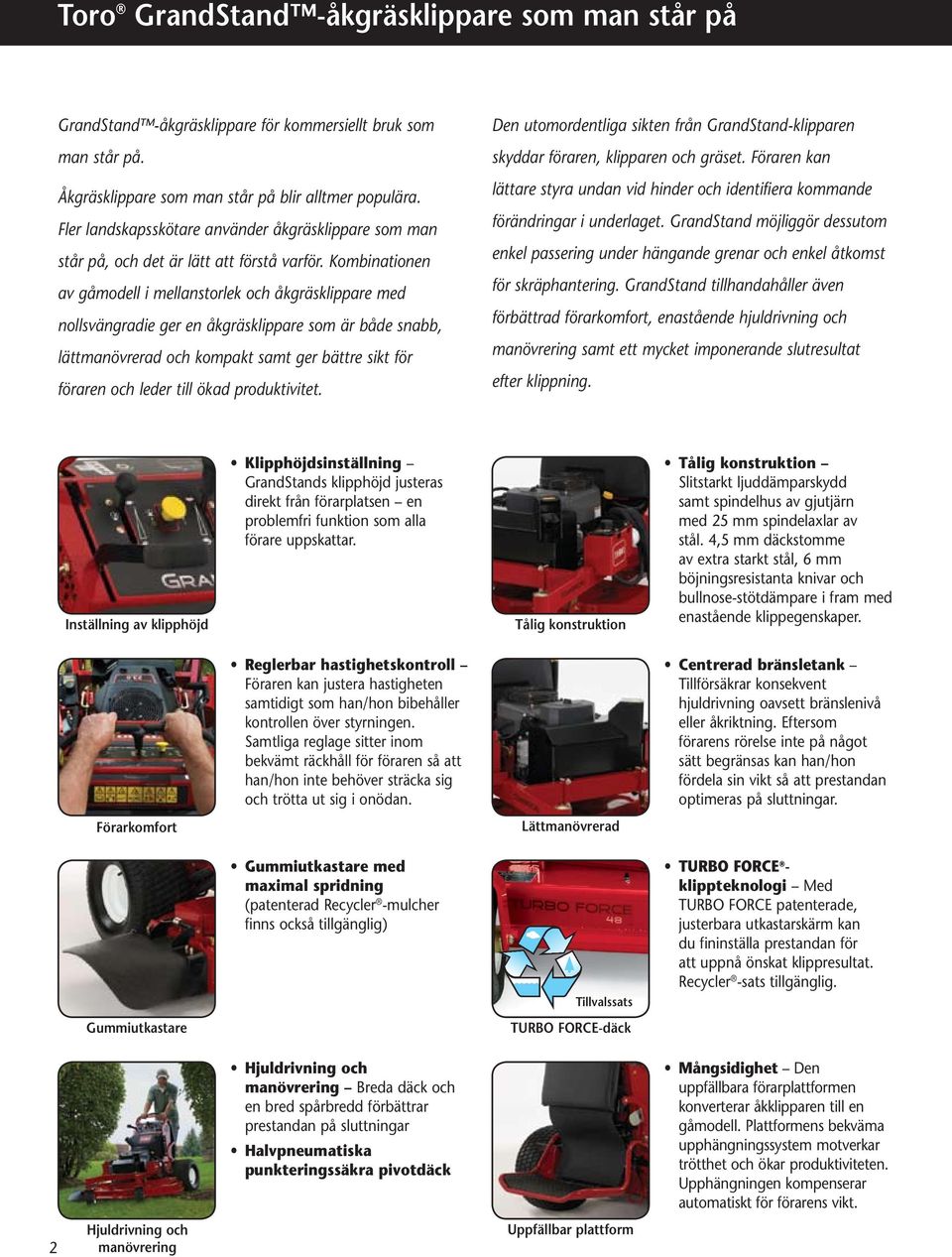

2 Toro GrandStand -åkgräsklippare som man står på GrandStand -åkgräsklippare för kommersiellt bruk som man står på. Åkgräsklippare som man står på blir alltmer populära. Fler landskapsskötare använder åkgräsklippare som man står på, och det är lätt att förstå varför. Kombinationen av gåmodell i mellanstorlek och åkgräsklippare med nollsvängradie ger en åkgräsklippare som är både snabb, lättmanövrerad och kompakt samt ger bättre sikt för föraren och leder till ökad produktivitet. Den utomordentliga sikten från GrandStand-klipparen skyddar föraren, klipparen och gräset. Föraren kan lättare styra undan vid hinder och identifiera kommande förändringar i underlaget. GrandStand möjliggör dessutom enkel passering under hängande grenar och enkel åtkomst för skräphantering. GrandStand tillhandahåller även förbättrad förarkomfort, enastående hjuldrivning och manövrering samt ett mycket imponerande slutresultat efter klippning. Inställning av klipphöjd sinställning GrandStands klipphöjd justeras direkt från förarplatsen en problemfri funktion som alla förare uppskattar. Tålig konstruktion Tålig konstruktion Slitstarkt ljuddämparskydd samt spindelhus av gjutjärn med 25 mm spindelaxlar av stål. 4,5 mm däckstomme av extra starkt stål, 6 mm böjningsresistanta knivar och bullnose-stötdämpare i fram med enastående klippegenskaper. Reglerbar hastighetskontroll Föraren kan justera hastigheten samtidigt som han/hon bibehåller kontrollen över styrningen. Samtliga reglage sitter inom bekvämt räckhåll för föraren så att han/hon inte behöver sträcka sig och trötta ut sig i onödan. Centrerad bränsletank Tillförsäkrar konsekvent hjuldrivning oavsett bränslenivå eller åkriktning. Eftersom förarens rörelse inte på något sätt begränsas kan han/hon fördela sin vikt så att prestandan optimeras på sluttningar. Förarkomfort Lättmanövrerad Gummiutkastare med maximal spridning (patenterad Recycler -mulcher finns också tillgänglig) Tillvalssats TURBO FORCE - klippteknologi Med TURBO FORCE patenterade, justerbara utkastarskärm kan du fininställa prestandan för att uppnå önskat klippresultat. Recycler -sats tillgänglig. Gummiutkastare TURBO FORCE-däck Hjuldrivning och manövrering Breda däck och en bred spårbredd förbättrar prestandan på sluttningar Halvpneumatiska punkteringssäkra pivotdäck Mångsidighet Den uppfällbara förarplattformen konverterar åkklipparen till en gåmodell. Plattformens bekväma upphängningssystem motverkar trötthet och ökar produktiviteten. Upphängningen kompenserar automatiskt för förarens vikt. 2 Hjuldrivning och manövrering Uppfällbar plattform

3 GrandStand SPECIFIKATIONER GRANDSTAND MODELL 74567TE Motor 19 hk Kawasaki Klippenhet Klippbredd TURBO FORCE med 140 mm däckdjup, 4,6 mm stålkonstruktion, bullnose-stötdämpare, verktygsfri inställning av utkastarskärm, gummiutkastare, 1-tums slitstark spindelaxel, spindellager (smörjbara) och verktygsfri inställning av klipphöjd 122 cm Extra funktioner mm med justering i 6 mm steg Upphängningssystem för plattformen, konvertering till gåmodell, gummimatta på plattformen, reglerbar hastighetskontroll och elektrisk start. Tillval: Förvaringsutrymme, soppåse och förarkontrollerad utkastare 13 km/tim. Främre svänghjul: 11" X 4" 5" halvpneumatiska och punkteringssäkra Drivdäck: 20" X 10" 8" Vikt Garanti 25,7 liter 399,6 kg 2 års/1 200 timmars/begränsad garanti för den ursprunglige ägaren 3

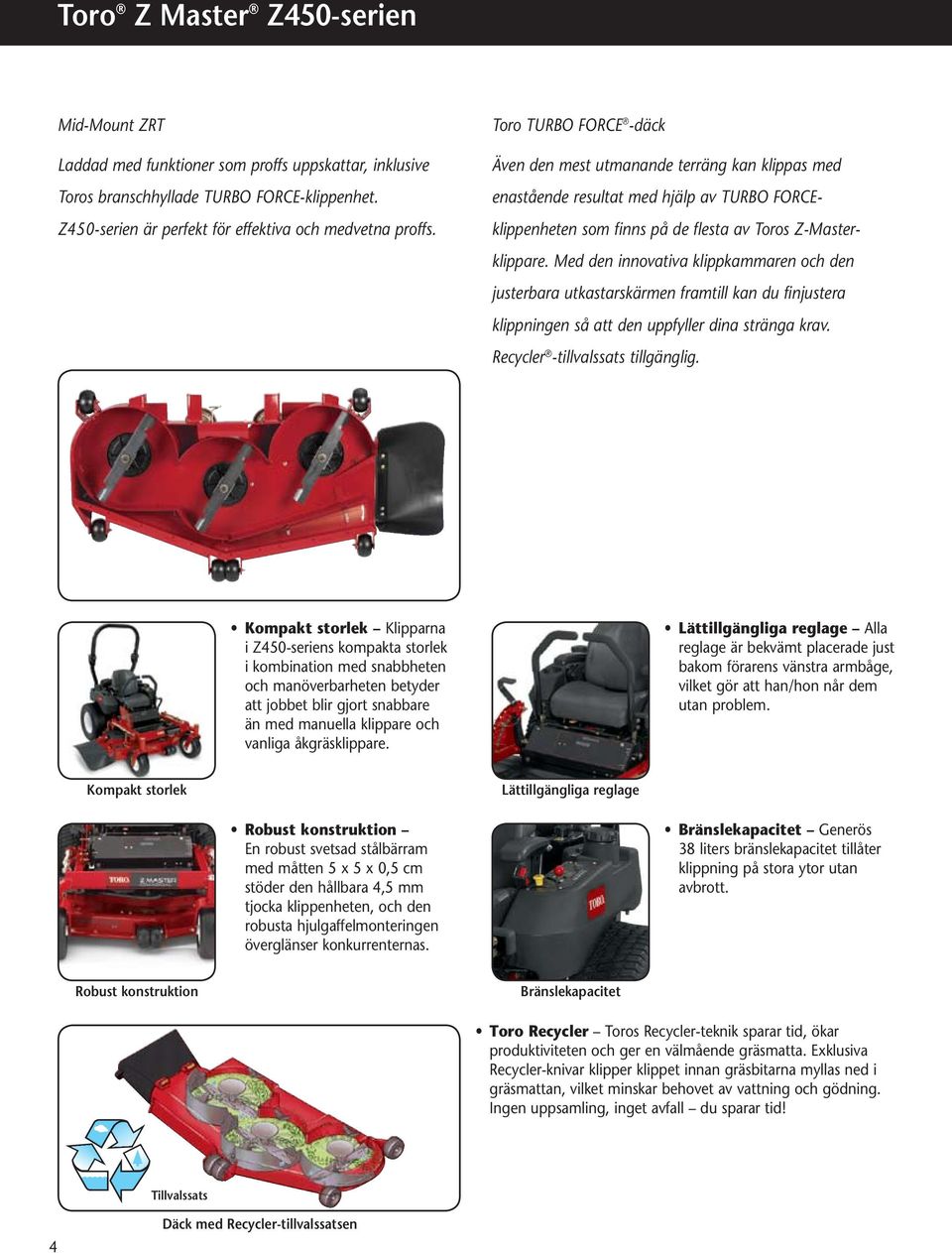

4 Toro Z Master Z450-serien Mid-Mount ZRT Laddad med funktioner som proffs uppskattar, inklusive Toros branschhyllade TURBO FORCE-klippenhet. Z450-serien är perfekt för effektiva och medvetna proffs. Toro TURBO FORCE -däck Även den mest utmanande terräng kan klippas med enastående resultat med hjälp av TURBO FORCEklippenheten som finns på de flesta av Toros Z-Masterklippare. Med den innovativa klippkammaren och den justerbara utkastarskärmen framtill kan du finjustera klippningen så att den uppfyller dina stränga krav. Recycler -tillvalssats tillgänglig. Kompakt storlek Klipparna i Z450-seriens kompakta storlek i kombination med snabbheten och manöverbarheten betyder att jobbet blir gjort snabbare än med manuella klippare och vanliga åkgräsklippare. Lättillgängliga reglage Alla reglage är bekvämt placerade just bakom förarens vänstra armbåge, vilket gör att han/hon når dem utan problem. Kompakt storlek Robust konstruktion En robust svetsad stålbärram med måtten 5 x 5 x 0,5 cm stöder den hållbara 4,5 mm tjocka klippenheten, och den robusta hjulgaffelmonteringen överglänser konkurrenternas. Lättillgängliga reglage Generös 38 liters bränslekapacitet tillåter klippning på stora ytor utan avbrott. Robust konstruktion Toro Recycler Toros Recycler-teknik sparar tid, ökar produktiviteten och ger en välmående gräsmatta. Exklusiva Recycler-knivar klipper klippet innan gräsbitarna myllas ned i gräsmattan, vilket minskar behovet av vattning och gödning. Ingen uppsamling, inget avfall du sparar tid! Tillvalssats 4 med Recycler-tillvalssatsen

5 Z450 SPECIFIKATIONER Z MASTER Z450-SERIEN MODELL Motor Klippenhet Recycler Klippenhetslyft 74450TE 21 hk (15,7 kw) Kawasaki Twin OHV TURBO FORCE 122 cm Tillval mm med justering i 6 mm steg Tillval 0 13 km/tim framåt; 0 9 km/tim bakåt Främre svänghjul: Bakre drivhjul: Tillvalsutrustning: Vikt Garanti 13" x 5,00 6", 4 lager med slät slitbana 23" x " Turf Master-däck Toro Z Stand, DFS-uppsamlingssats och dubbel uppsamlare 38 liter 408 kg 2 år/1 200 timmar 5

6 Toro Z Master Z500-serien Z593 spakstyrd klippare Klipparna i Z Master Z500-serien är höjdpunkten i Z Master-kollektionen. Smidiga Z-Master-spakklippare i fullstorlek med den revolutionerande TURBO FORCEklippenheten för oöverträffad klippkvalitet och hållbarhet. Toro TURBO FORCE -däck TURBO FORCE-klippenhet är konstruerade helt i 4,5 mm tjockt stål ovansida, front, sidor och bakparti. För Z Master spakstyrda klippare används hållfast stål, som är 31 % starkare än det vanliga tjocka stålet som finns i handeln och som används i andra 4,5 mm tjocka klippenheter. Recycler -tillvalssats tillgänglig. Tillvalssats Sidoutkastsdäck, 132 cm och 152 cm Tillvalssats Bakutkastsdäck, 132 cm Bullnose-stötdämpare Tuffa spindelenheter 4,5 mm bullnosestötdämpare Skyddar fronten. Utfromad för att minimera utblåsning av gräs och smuts. Tuffa spindelenheter Branschens mest hållbara spindelenheter en gjutjärnshylsa med en stadig basdiameter på 23 cm och sex monteringsbultar som dämpar stötar och gör att maskinen klipper utan stopptider. Z Stand Lyxigt fjädrat säte Toro Z Stand För att höja klipparens front i verkstaden eller ute på fältet för att byta knivar eller däck och för att utföra underhåll på klippenhetens undersida. Inga verktyg, inga transporttider - mycket produktivt! Lyxigt fjädrat säte Med armstöd för förarkomfort. DFS-vakuumuppsamlingssystem Branschens första och enda riktiga vakuumuppsamlare. Den toppmonterade vakuumkonstruktionen skyddar fläkten från sand och skräp, vilket gör att klipparen håller längre och låter mindre. Det finns ingen snabbare insamling än med en DFS-behållare (Dump-From-the-Seat)! 6 DFS-vakuumuppsamlingssystem

7 Z593 Diesel SPECIFIKATIONER Z MASTER Z593-SERIEN MODELL Motor Klippenhet Klippbredd Drivsystem Koppling Främre svänghjul: Bakre drivhjul: Toro Z Stand Säte Timmätare och bränslemätare Tillvalsutrustning: Vikt Garanti 74264TE / 74265TE 23 hk (16,6 kw) Kubota Diesel TURBO FORCE -sidoutkastsdäck 132 cm/152 cm mm 0 18 km/tim framåt; 0 10 km/tim bakåt Två hydrauliska pumpar; två hjulmotorer HD elektromagnetisk 13" x 6,50 6", 4 lager 23" x 9,50 12", 4 lager (132 cm) 23" x 12,0 12", 4 lager (152 cm) Standard Lyxigt fjädrat säte med armstöd Standard DFS-uppsamlings- och Recycler-sats 45 liter 684 kg/701 kg 2år/1 200 timmar SPECIFIKATIONER Z MASTER Z593-SERIEN MODELL 74279TE Motor 23 hk (16,6 kw) Kubota Diesel Klippenhet TURBO FORCE-klippenhet med bakre utkast Klippbredd 132 cm mm 0 18 km/tim framåt; 0 10 km/tim bakåt Drivsystem Två hydrauliska pumpar; två hjulmotorer Koppling HD elektromagnetisk Främre svänghjul: 13" x 6,50 6", 4 lager Bakre drivhjul: 23" x 9,50 12", 4 lager Toro Z Stand Standard Säte Lyxigt fjädrat säte med armstöd Timmätare och bränslemätare Standard Tillvalsutrustning: DFS-uppsamlings- och Recycler-sats 45 liter Vikt 685 kg Garanti 2 år/1 200 timmar 7

8 Toro Z Master G3-serien Z Master G3 Toro Z Master G3 utgör Toros nästa generation av åkgräsklippare med nollsvängradie. Med hjälp av branschledande funktioner för högre prestanda som TURBO FORCE -klippteknologi, 4,5 mm hållfasta ståldäck, de tuffaste spindelenheterna med mera, har Toro lyckats förbättra komforten, åstadkomma bättre hjuldrivning och kontroll samt lägga till fler professionella funktioner. Z Master G3-modellerna har en låg tyngdpunkt som ger bättre stabilitet och manöverbarhet på sluttningar. Z Master-klipparnas manöverbarhet har alltid varit enastående, men är nu totalt överlägsen. Tillvalssats DFS-uppsamlare TURBO FORCE-klippteknologi Toro blandar robusthet med precision genom att kombinera 4,5 mm höghållfast stål, 6 mm tjocka böjningsresistanta knivar, massiva spindelenheter, en gummiutkastare och en robust bullnosestötdämpare i fram. Fininställ prestandan för att anpassa klipparen till rådande förhållanden och erhålla en kvalitativ klippning och ett tjusigt slutresultat. DFS, Softside - uppsamlare och Recycler -sats tillgänglig som tillval. Tredubbel Softside -uppsamlare visas för 152 cm-däck. Dubbel uppsamlare (tillval) för 132 cm-däcket visas inte. TURBO FORCE-sidoutkastsdäck Solitt däckstöd Softside -uppsamlare Solida däckstöd Robusta gjutna hållare, solida stag och länkar med gummibussningar eliminerar gungning och åstadkommer jämn klippning. en kan justeras i steg om 6 mm (mellan mm), inkl. transportlås. Enkelt underhåll Enkelt underhåll Det är lätt att sköta Z Master G3-klippare, från oljebyte till däckutjämning och höjdinställning. Mjuk och kraftfull Mjuk och kraftfull I den nya sammansatta pump- och hjulmotorn används beprövade hydrauliska komponenter och slangar och andra potentiella läckagepunkter elimineras. Mjukare och snabbare respons samt en mer pålitlig maskin. Robusta spindlar Robusta spindelhus av gjutjärn med solida 25 mm spindelaxlar av stål (och koniska rullager på vissa modeller). Förbättrad komfort Förbättrad komfort Det specialkonstruerade sätet har stora, tjocka kuddar och 3Dgummiisolering som absorberar stötar och vibrationer så att föraren inte blir trött. Enkel påfyllning 45-literstanken har bara en påfyllningspunkt, vilket förenklar påfyllning oavsett om du använder dunk eller tankar vid pump. 8 Robusta spindlar Enkel påfyllning

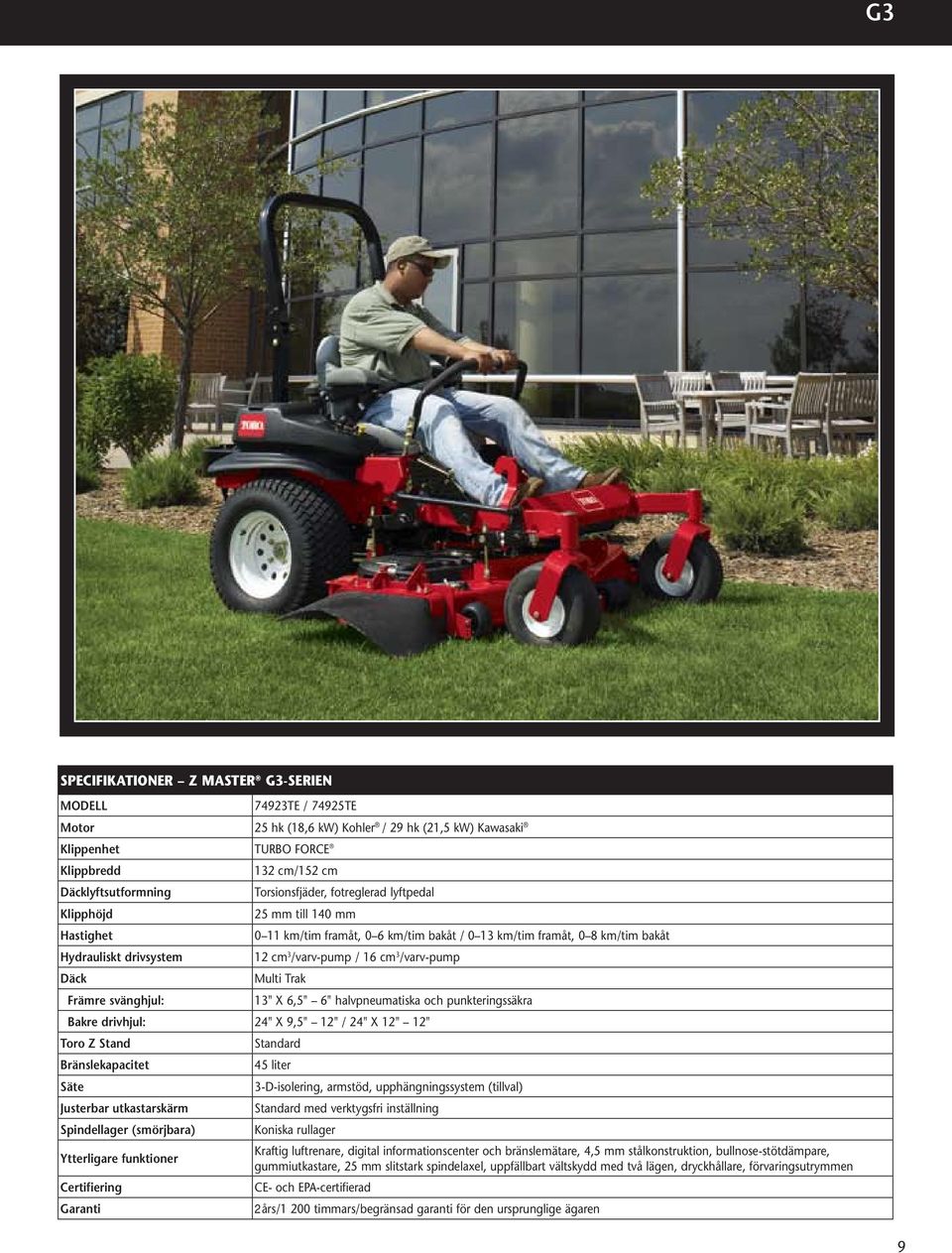

9 G3 SPECIFIKATIONER Z MASTER G3-SERIEN MODELL 74923TE / 74925TE Motor 25 hk (18,6 kw) Kohler / 29 hk (21,5 kw) Kawasaki Klippenhet TURBO FORCE Klippbredd lyftsutformning Hydrauliskt drivsystem Främre svänghjul: 132 cm/152 cm Torsionsfjäder, fotreglerad lyftpedal 25 mm till 140 mm 0 11 km/tim framåt, 0 6 km/tim bakåt / 0 13 km/tim framåt, 0 8 km/tim bakåt 12 cm 3 /varv-pump / 16 cm 3 /varv-pump Multi Trak 13" X 6,5" 6" halvpneumatiska och punkteringssäkra Bakre drivhjul: 24" X 9,5" 12" / 24" X 12" 12" Toro Z Stand Säte Justerbar utkastarskärm Spindellager (smörjbara) Ytterligare funktioner Garanti Standard 45 liter 3-D-isolering, armstöd, upphängningssystem (tillval) Standard med verktygsfri inställning Koniska rullager Kraftig luftrenare, digital informationscenter och bränslemätare, 4,5 mm stålkonstruktion, bullnose-stötdämpare, gummiutkastare, 25 mm slitstark spindelaxel, uppfällbart vältskydd med två lägen, dryckhållare, förvaringsutrymmen 2års/1 200 timmars/begränsad garanti för den ursprunglige ägaren 9

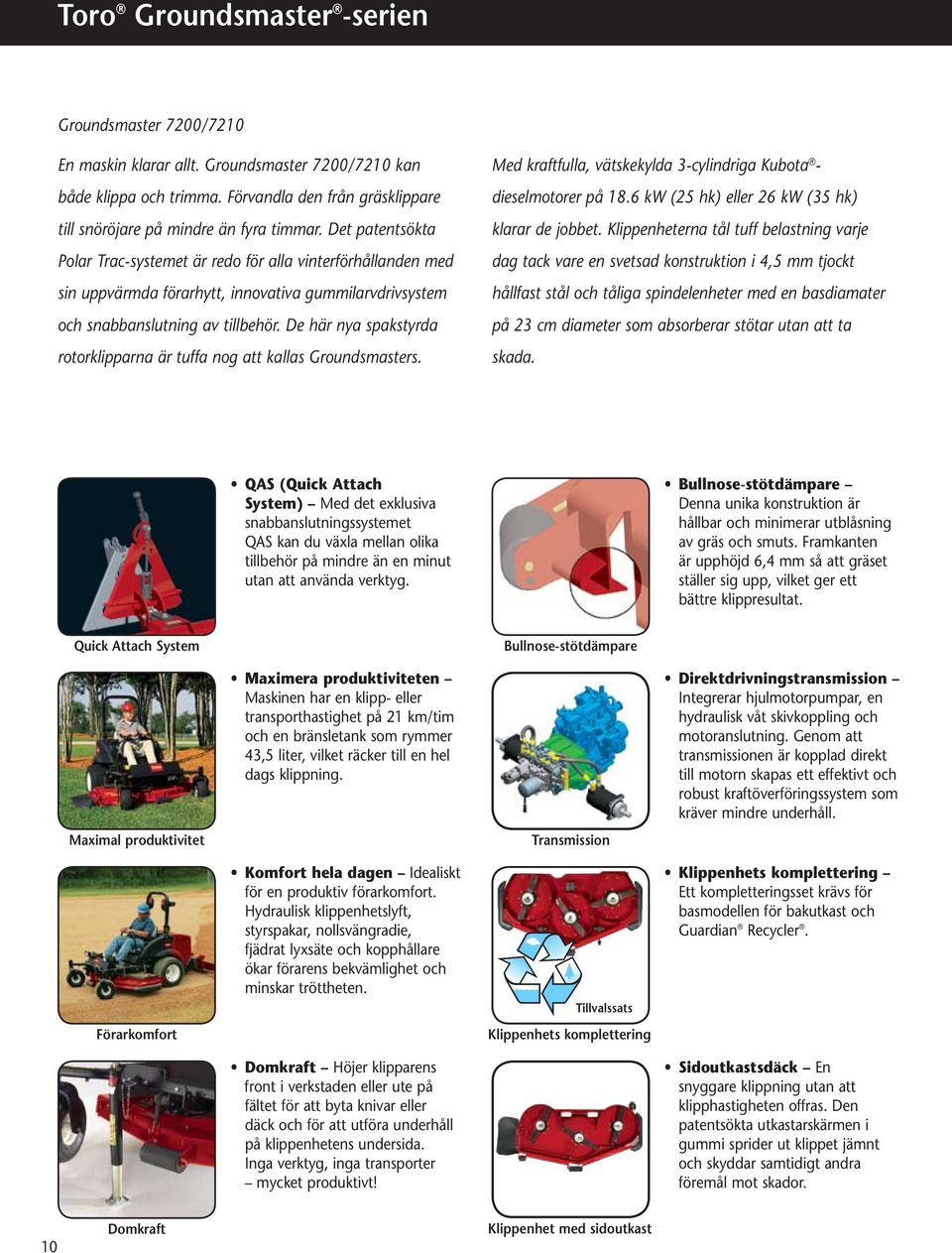

10 Toro Groundsmaster -serien Groundsmaster 7200/7210 En maskin klarar allt. Groundsmaster 7200/7210 kan både klippa och trimma. Förvandla den från gräsklippare till snöröjare på mindre än fyra timmar. Det patentsökta Polar Trac-systemet är redo för alla vinterförhållanden med sin uppvärmda förarhytt, innovativa gummilarvdrivsystem och snabbanslutning av tillbehör. De här nya spakstyrda rotorklipparna är tuffa nog att kallas Groundsmasters. Med kraftfulla, vätskekylda 3-cylindriga Kubota - dieselmotorer på 18.6 kw (25 hk) eller 26 kw (35 hk) klarar de jobbet. Klippenheterna tål tuff belastning varje dag tack vare en svetsad konstruktion i 4,5 mm tjockt hållfast stål och tåliga spindelenheter med en basdiamater på 23 cm diameter som absorberar stötar utan att ta skada. QAS (Quick Attach System) Med det exklusiva snabbanslutningssystemet QAS kan du växla mellan olika tillbehör på mindre än en minut utan att använda verktyg. Bullnose-stötdämpare Denna unika konstruktion är hållbar och minimerar utblåsning av gräs och smuts. Framkanten är upphöjd 6,4 mm så att gräset ställer sig upp, vilket ger ett bättre klippresultat. Quick Attach System Bullnose-stötdämpare Maximal produktivitet Förarkomfort Maximera produktiviteten Maskinen har en klipp- eller transporthastighet på 21 km/tim och en bränsletank som rymmer 43,5 liter, vilket räcker till en hel dags klippning. Komfort hela dagen Idealiskt för en produktiv förarkomfort. Hydraulisk klippenhetslyft, styrspakar, nollsvängradie, fjädrat lyxsäte och kopphållare ökar förarens bekvämlighet och minskar tröttheten. Domkraft Höjer klipparens front i verkstaden eller ute på fältet för att byta knivar eller däck och för att utföra underhåll på klippenhetens undersida. Inga verktyg, inga transporter mycket produktivt! Transmission Tillvalssats Klippenhets komplettering Direktdrivningstransmission Integrerar hjulmotorpumpar, en hydraulisk våt skivkoppling och motoranslutning. Genom att transmissionen är kopplad direkt till motorn skapas ett effektivt och robust kraftöverföringssystem som kräver mindre underhåll. Klippenhets komplettering Ett kompletteringsset krävs för basmodellen för bakutkast och Guardian Recycler. Sidoutkastsdäck En snyggare klippning utan att klipphastigheten offras. Den patentsökta utkastarskärmen i gummi sprider ut klippet jämnt och skyddar samtidigt andra föremål mot skador. 10 Domkraft Klippenhet med sidoutkast

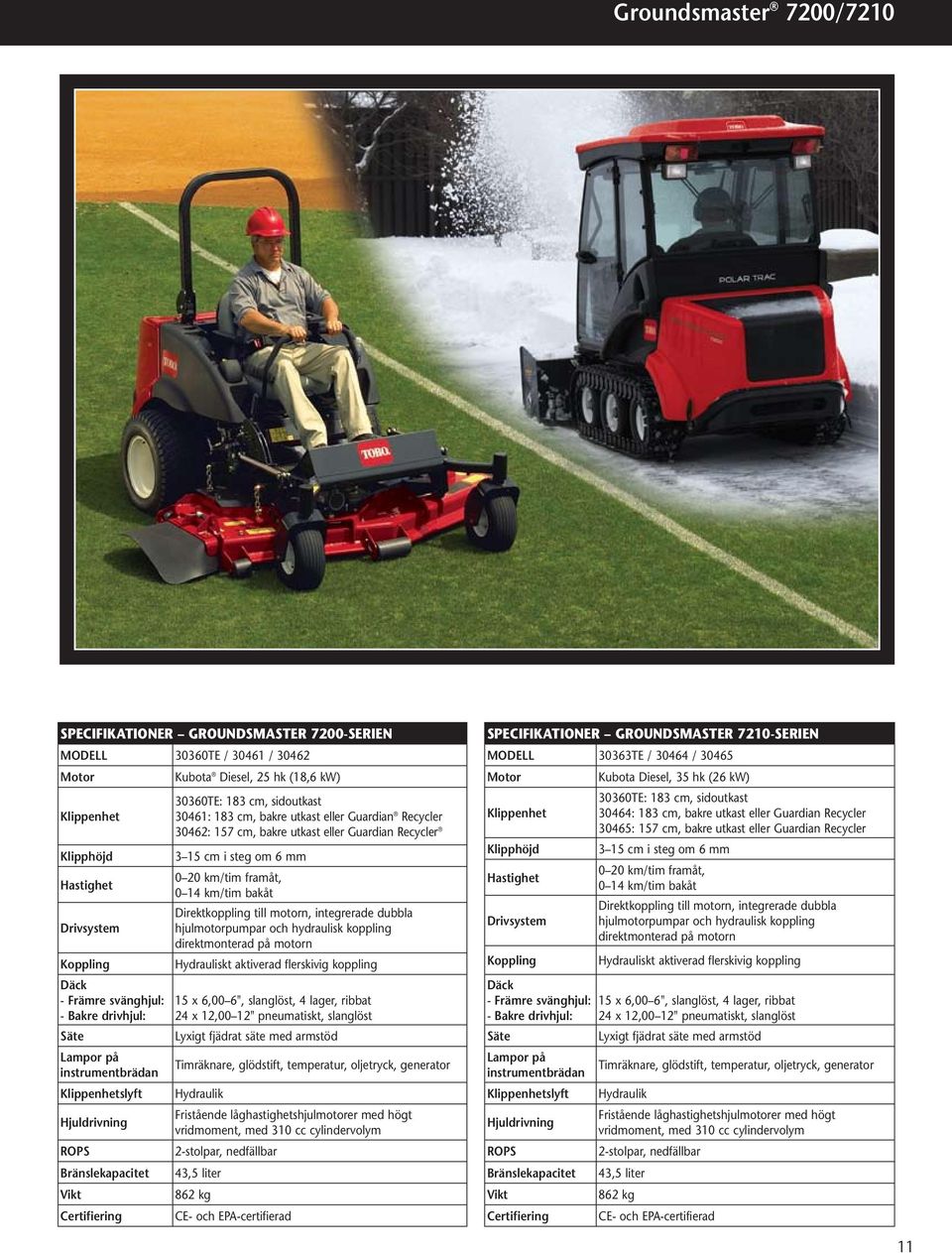

11 Groundsmaster 7200/7210 SPECIFIKATIONER GROUNDSMASTER 7200-SERIEN MODELL 30360TE / / Motor Klippenhet Drivsystem Koppling - Främre svänghjul: - Bakre drivhjul: Säte Lampor på instrumentbrädan Klippenhetslyft Hjuldrivning ROPS Vikt Kubota Diesel, 25 hk (18,6 kw) 30360TE: 183 cm, sidoutkast 30461: 183 cm, bakre utkast eller Guardian Recycler 30462: 157 cm, bakre utkast eller Guardian Recycler 3 15 cm i steg om 6 mm 0 20 km/tim framåt, 0 14 km/tim bakåt Direktkoppling till motorn, integrerade dubbla hjulmotorpumpar och hydraulisk koppling direktmonterad på motorn Hydrauliskt aktiverad flerskivig koppling 15 x 6,00 6", slanglöst, 4 lager, ribbat 24 x 12,00 12" pneumatiskt, slanglöst Lyxigt fjädrat säte med armstöd Timräknare, glödstift, temperatur, oljetryck, generator Hydraulik Fristående låghastighetshjulmotorer med högt vridmoment, med 310 cc cylindervolym 2-stolpar, nedfällbar 43,5 liter 862 kg SPECIFIKATIONER GROUNDSMASTER 7210-SERIEN MODELL 30363TE / / Motor Klippenhet Drivsystem Koppling - Främre svänghjul: - Bakre drivhjul: Säte Lampor på instrumentbrädan Klippenhetslyft Hjuldrivning ROPS Vikt Kubota Diesel, 35 hk (26 kw) 30360TE: 183 cm, sidoutkast 30464: 183 cm, bakre utkast eller Guardian Recycler 30465: 157 cm, bakre utkast eller Guardian Recycler 3 15 cm i steg om 6 mm 0 20 km/tim framåt, 0 14 km/tim bakåt Direktkoppling till motorn, integrerade dubbla hjulmotorpumpar och hydraulisk koppling direktmonterad på motorn Hydrauliskt aktiverad flerskivig koppling 15 x 6,00 6", slanglöst, 4 lager, ribbat 24 x 12,00 12" pneumatiskt, slanglöst Lyxigt fjädrat säte med armstöd Timräknare, glödstift, temperatur, oljetryck, generator Hydraulik Fristående låghastighetshjulmotorer med högt vridmoment, med 310 cc cylindervolym 2-stolpar, nedfällbar 43,5 liter 862 kg 11

12 Totallösningar G o l f H e m m a S t ä d e r P a r k e r S p o r t a n l ä g g n i n g a r De produkter som avbildas i denna broschyr visas endast i illustrationssyfte. De verkliga produkterna som erbjuds till försäljning kan skilja sig vad gäller konstruktion, obligatoriska tillbehör och säkerhetsfunktioner. Vissa produkter säljs inte i alla länder. Globalt huvudkontor The Toro Company 8111 Lyndale Ave So. Bloomington, MN 55420, USA. Telefon: (+1) Fax: (+1) S Tryckt i U.S.A The Toro Company. Med ensamrätt. Dokument nr
