1 MAXIPACKER

2 EABs Maxipacker är ett unikt och patenterat lagerhanteringssystem, som möjliggör en rationell och ekonomisk hantering av pallar, där hela lagervolymen utnyttjas. Maxipacker fungerar lika bra i varma utrymmen som i kyl- och frysrum. Maxipacker är unik på så sätt att den själv hämtar eller lämnar önskad pall. Normal hantering vid djupstapling är annars att man kör in med truck i ställaget eller får investera i dyra specialtruckar. Trådlös styrning Maxipackern arbetar trådlöst och styrs med hjälp av en radiosändare via trucken. Fotoceller garanterar att den alltid går till rätt läge i kanalen. Flera maskiner kan styras med en och samma radiosändare. Färre skador bättre ekonomi Maxipacker tar hand om all pallhantering inne i ställaget, vilket gör att antalet skador på både gods och ställage reduceras till ett minimum. Resultatet blir en ovanligt positiv totalekonomi. Brett användningsområde Maxipacker kan användas för Filo-, Plock- och Fifo-hantering, se separat info sid 3. Den finns även i Combiutförande, där det ges möjlighet att hantera två olika mått på pallar, t ex pallmått 800x1200 och 1000x1200 mm. Givetvis känner maskinen vilken storlek på pall som skall hämtas eller lämnas. EAB Det Håller Hållbarheten är ett signum för EAB. Vår noggrannhet och vårt kvalitetstänkande finns med i allt från materialval till tillverkning, leverans och montage. Hållbarheten inkluderar även de relationer vi har till våra kunder, leverantörer och medarbetare.

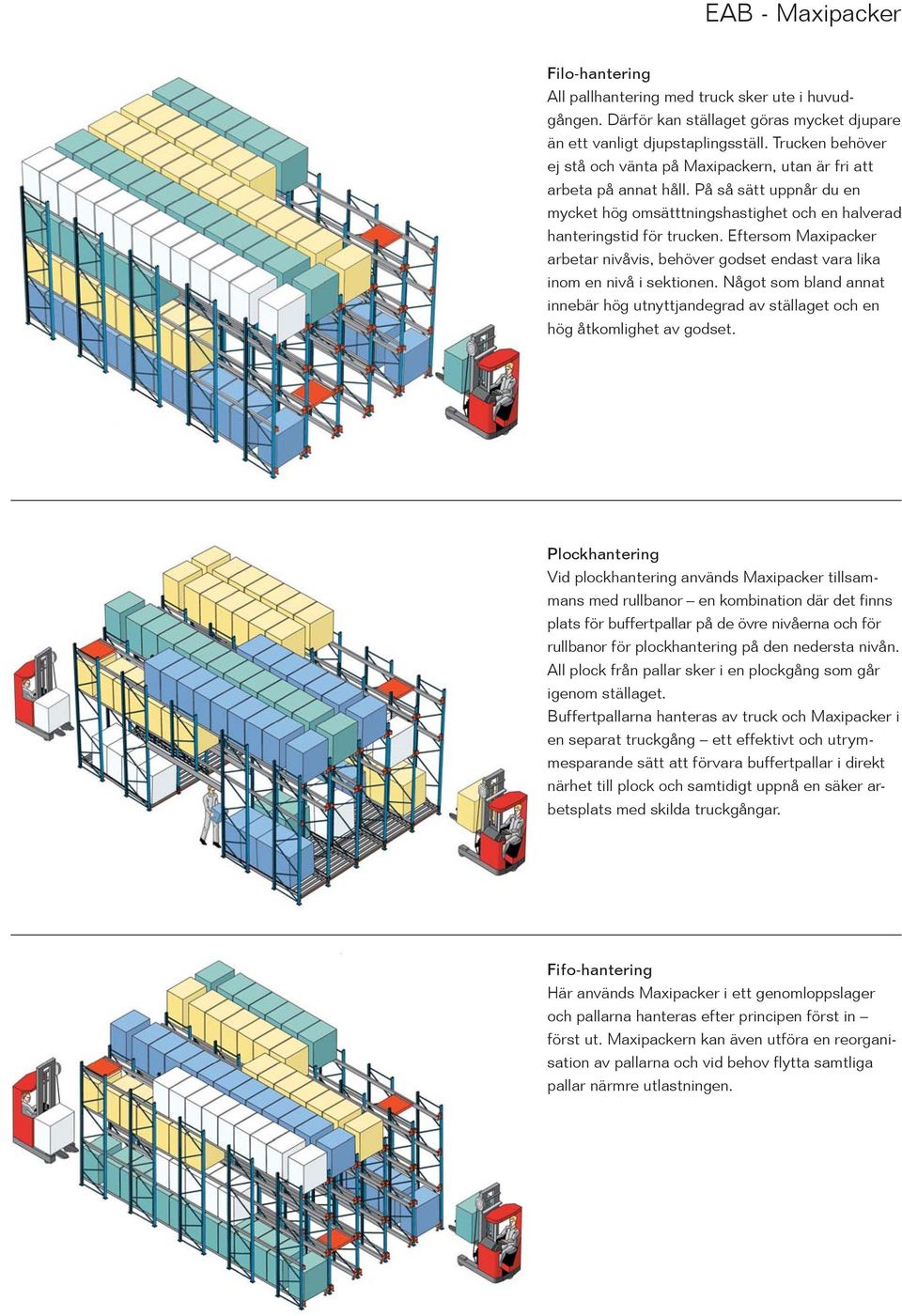

3 Filo-hantering All pallhantering med truck sker ute i huvudgången. Därför kan ställaget göras mycket djupare än ett vanligt djupstaplingsställ. Trucken behöver ej stå och vänta på Maxipackern, utan är fri att arbeta på annat håll. På så sätt uppnår du en mycket hög omsätttningshastighet och en halverad hanteringstid för trucken. Eftersom Maxipacker arbetar nivåvis, behöver godset endast vara lika inom en nivå i sektionen. Något som bland annat innebär hög utnyttjandegrad av ställaget och en hög åtkomlighet av godset. Plockhantering Vid plockhantering används Maxipacker tillsammans med rullbanor en kombination där det finns plats för buffertpallar på de övre nivåerna och för rullbanor för plockhantering på den nedersta nivån. All plock från pallar sker i en plockgång som går igenom ställaget. Buffertpallarna hanteras av truck och Maxipacker i en separat truckgång ett effektivt och utrymmesparande sätt att förvara buffertpallar i direkt närhet till plock och samtidigt uppnå en säker arbetsplats med skilda truckgångar. Fifo-hantering Här används Maxipacker i ett genomloppslager och pallarna hanteras efter principen först in först ut. Maxipackern kan även utföra en reorganisation av pallarna och vid behov flytta samtliga pallar närmre utlastningen.

4 Tåligt hölje i lackerat stål. Maxipackern drivs av uppladdningsbara batterier som klarar lång drifttid. Laddningsproceduren är enkel då batterierna ligger i lätt åtkomliga kassetter. Uttag för truckens gafflar. Lyftkonstruktion som tillsammans med stora hjul i vulkolan gör att systemet kan hantera pallar med vikt upp till 1500 kg. Radiosändare Maxipackern arbetar trådlöst och styrs med hjälp av en radiosändare via trucken. I displayen visas vilken maskin som styrs. Laddningsstation I varje laddningstation finns plats för två uppsättningar batterier (4 st. batterikassetter). På fronten finns display som visar status på batterierna. Skyddslock På Maxipacker finns ett lock som skyddar batterikassetterna.

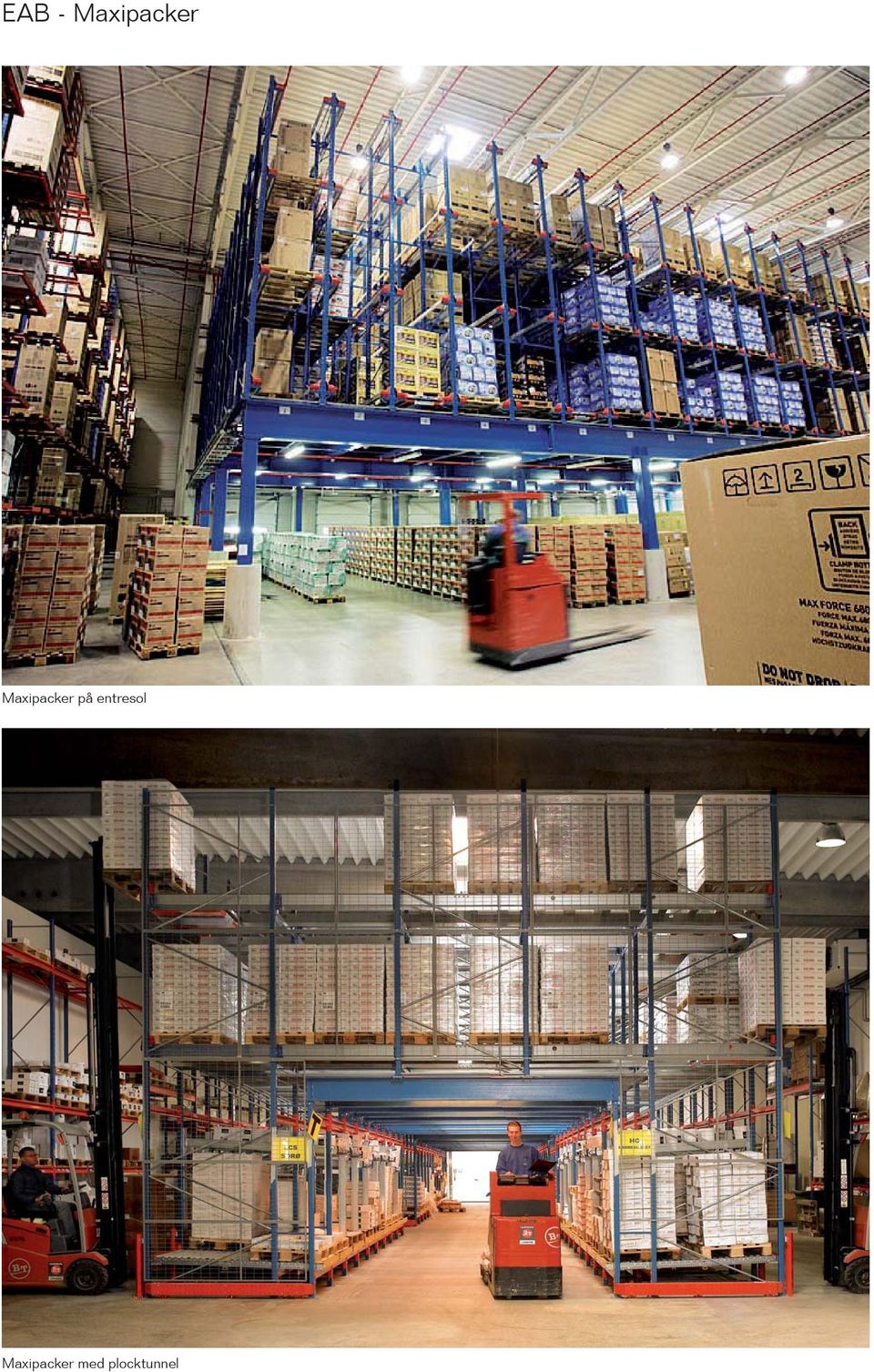

5 Maxipacker på entresol Maxipacker med plocktunnel

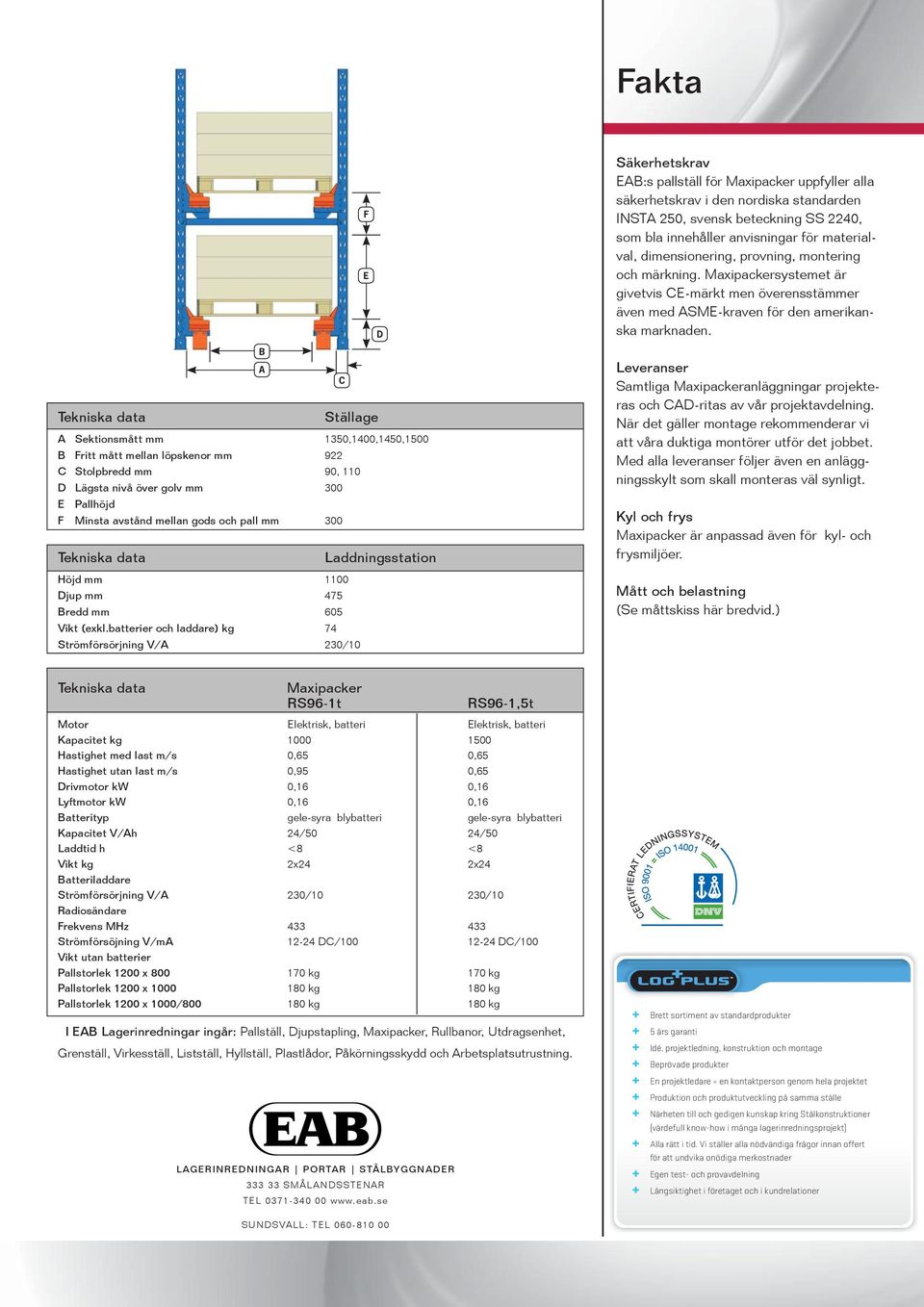

6 Fakta F E D B A C Tekniska data Ställage A Sektionsmått mm 1350,1400,1450,1500 B Fritt mått mellan löpskenor mm 922 C Stolpbredd mm 90, 110 D Lägsta nivå över golv mm 300 E Pallhöjd F Minsta avstånd mellan gods och pall mm 300 Tekniska data Laddningsstation Höjd mm 1100 Djup mm 475 Bredd mm 605 Vikt (exkl.batterier och laddare) kg 74 Strömförsörjning V/A 230/10 Säkerhetskrav EAB:s pallställ för Maxipacker uppfyller alla säkerhetskrav i den nordiska standarden INSTA 250, svensk beteckning SS 2240, som bla innehåller anvisningar för materialval, dimensionering, provning, montering och märkning. Maxipackersystemet är givetvis CE-märkt men överensstämmer även med ASME-kraven för den amerikanska marknaden. Leveranser Samtliga Maxipackeranläggningar projekteras och CAD-ritas av vår projektavdelning. När det gäller montage rekommenderar vi att våra duktiga montörer utför det jobbet. Med alla leveranser följer även en anläggningsskylt som skall monteras väl synligt. Kyl och frys Maxipacker är anpassad även för kyl- och frysmiljöer. Mått och belastning (Se måttskiss här bredvid.) Tekniska data Maxipacker RS96-1t RS96-1,5t Motor Elektrisk, batteri Elektrisk, batteri Kapacitet kg Hastighet med last m/s 0,65 0,65 Hastighet utan last m/s 0,95 0,65 Drivmotor kw 0,16 0,16 Lyftmotor kw 0,16 0,16 Batterityp gele-syra blybatteri gele-syra blybatteri Kapacitet V/Ah 24/50 24/50 Laddtid h <8 <8 Vikt kg 2x24 2x24 Batteriladdare Strömförsörjning V/A 230/10 230/10 Radiosändare Frekvens MHz Strömförsöjning V/mA DC/ DC/100 Vikt utan batterier Pallstorlek 1200 x kg 170 kg Pallstorlek 1200 x kg 180 kg Pallstorlek 1200 x 1000/ kg 180 kg I EAB Lagerinredningar ingår: Pallställ, Djupstapling, Maxipacker, Rullbanor, Utdragsenhet, Grenställ, Virkesställ, Listställ, Hyllställ, Plastlådor, Påkörningsskydd och Arbetsplatsutrustning. LAGERINREDNINGAR PORTAR STÅLBYGGNADER SMÅLANDSSTENAR TEL Brett sortiment av standardprodukter + 5 års garanti + Idé, projektledning, konstruktion och montage + Beprövade produkter + En projektledare = en kontaktperson genom hela projektet + Produktion och produktutveckling på samma ställe + Närheten till och gedigen kunskap kring Stålkonstruktioner (värdefull know-how i många lagerinredningsprojekt) + Alla rätt i tid. Vi ställer alla nödvändiga frågor innan offert för att undvika onödiga merkostnader + Egen test- och provavdelning + Långsiktighet i företaget och i kundrelationer SUNDSVALL: TEL
