1 Haco Rollen AB presenterar - Hjulkatalogen - I denna produktkatalog hittar Ni bl a hjul till industrin, sjukhus, rullstolar, möbler etc. Vi erbjuder även kärror, sparkcyklar, vagnar, speglar mm. Saknar Ni någon uppgift eller hjultyp i katalogen så hoppas vi att Ni meddelar oss så att vi får möjlighet att ge kompletterande information. Leverans sker enligt våra försäljningsvillkor (sist i katalogen) från vårt lager i Järfälla eller direkt från fabriken Haco Rollen- und Räderfabrik, Tönisheide, Tyskland. I katalogen angivna cirkamått och belastningsvärden lämnas utan förbindelse. Vi förbehåller oss rätt till ändringar av konstruktioner, data, mått och vikt utan föregående meddelande. Reservation för feltryck. Priser enligt särskild prislista eller avtal. För allmän information om Haco Rollen ber vi Er besöka vår hemsida. Välkomna till oss! Med vänlig hälsning Haco Rollen AB Gullivervägen JÄRFÄLLA Tel: Fax: info@hacorollen.se Hemsida: 1 Hacorollen hjulkatalog 1

2 2 Hacorollen hjulkatalog 2

3 Innehållsförteckning Sida Fästanordningar 4 Hjullagringar 5 Rullmotstånd 6 Temperaturbeständighet - Slitbanornas kemiska hållbarhet 7 Industrihjul Industrihjul Gummi belastning kg 8-14 Industrihjul Polyamid belastning kg Industrihjul Polyuretan belastning kg Industrihjul Gummi belastning kg Industrihjul Polyuretan belastning kg 22 Industrihjul Polyamid belastning kg 23 Industrihjul Gummi eller polyuretan belastning kg 24 Industrihjul Gummi belastning kg 25 Industrihjul Polyuretan eller polyamid belastning kg 26 Industrihjul Stål belastning kg 27 Industrihjul Rostfritt Gummi belastning kg 28 Industrihjul Rostfritt Polyuretan belastning kg 29 Industrihjul Rostfritt Polyamid belastning kg 30 Industrihjul Värmebeständiga belastning kg 31 Luftgummihjul Luftgummihjul Kompletta belastning kg 32 Luftgummihjul belastning kg Övriga industritillbehör Svänglager och tryckfötter 37 Flänshjul 38 Rälshjul 39 Diverse 40 Apparathjul Apparathjul belastning kg Apparathjul Dubbelmonterade - belastning kg 46 Apparathjul Special belastning kg 47 Apparathjul Rostfritt belastning kg Sänghjul 50 Möbelhjul 51 Rullstolshjul 52 Hjul Hjul Gummi belastning kg Hjul Polyamid belastning kg 57 Hjul Polyamid eller polyuretan kg 58 Hjul Polyuretan belastning kg 59 Hjul Gummi eller polyuretan belastning kg 60 Hjul Gaffelvagnshjul belastning kg Hjul Stål- och värmebeständiga belastning kg 63 Hjul belastning kg Transportmaterial Kärror/Gaffelvagnar Sparkcyklar Vagnar Speglar Hacorollen hjulkatalog 3

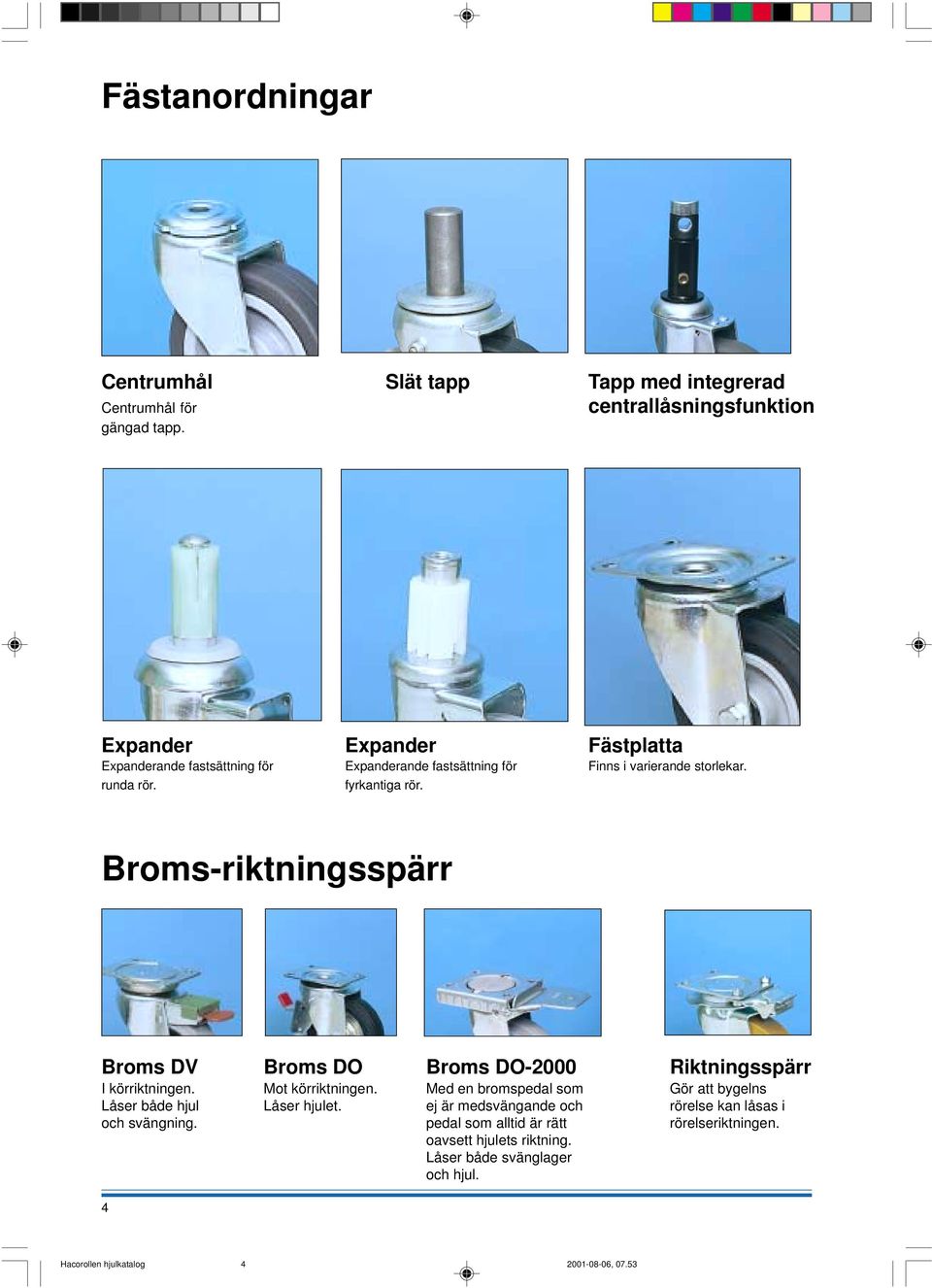

4 Fästanordningar Centrumhål Slät tapp Tapp med integrerad Centrumhål för centrallåsningsfunktion gängad tapp. Expander Expander Fästplatta Expanderande fastsättning för Expanderande fastsättning för Finns i varierande storlekar. runda rör. fyrkantiga rör. Broms-riktningsspärr Broms DV Broms DO Broms DO-2000 Riktningsspärr I körriktningen. Mot körriktningen. Med en bromspedal som Gör att bygelns Låser både hjul Låser hjulet. ej är medsvängande och rörelse kan låsas i och svängning. pedal som alltid är rätt rörelseriktningen. oavsett hjulets riktning. Låser både svänglager och hjul. 4 Hacorollen hjulkatalog 4

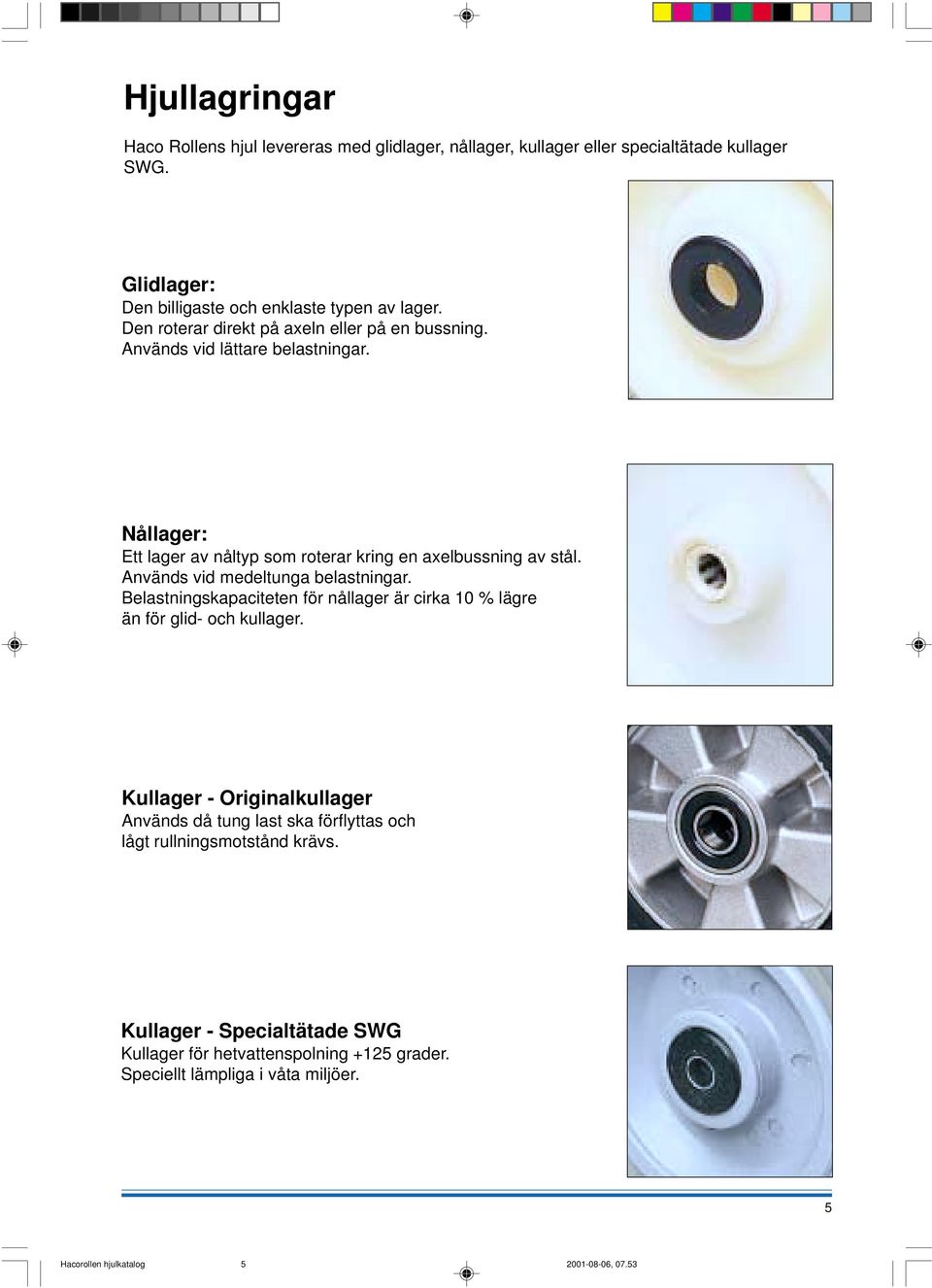

5 Hjullagringar Haco Rollens hjul levereras med glidlager, nållager, kullager eller specialtätade kullager SWG. Glidlager: Den billigaste och enklaste typen av lager. Den roterar direkt på axeln eller på en bussning. Används vid lättare belastningar. Nållager: Ett lager av nåltyp som roterar kring en axelbussning av stål. Används vid medeltunga belastningar. Belastningskapaciteten för nållager är cirka 10 % lägre än för glid- och kullager. Kullager - Originalkullager Används då tung last ska förflyttas och lågt rullningsmotstånd krävs. Kullager - Specialtätade SWG Kullager för hetvattenspolning +125 grader. Speciellt lämpliga i våta miljöer. 5 Hacorollen hjulkatalog 5

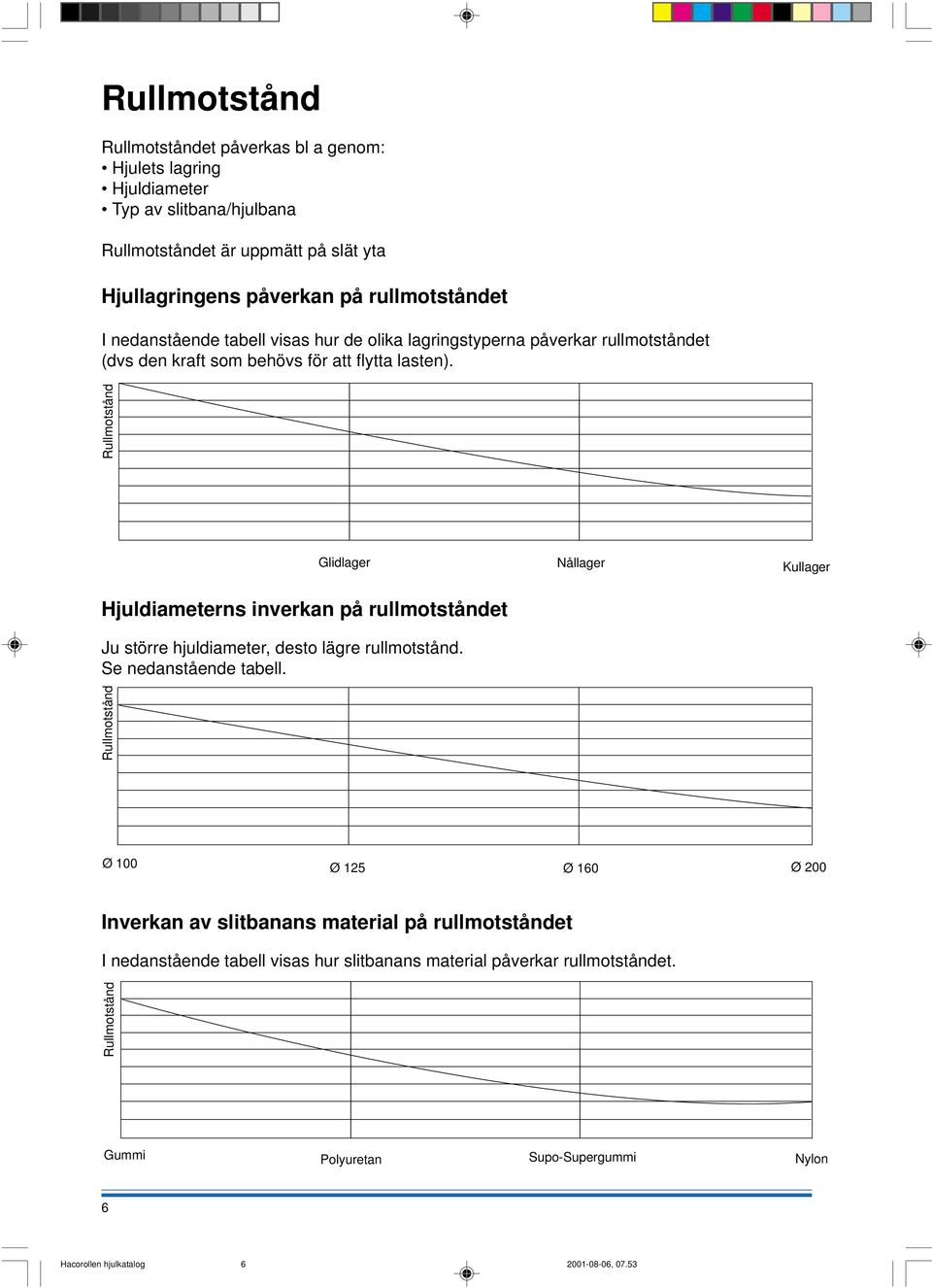

6 Rullmotstånd Rullmotståndet påverkas bl a genom: Hjulets lagring Hjuldiameter Typ av slitbana/hjulbana Rullmotståndet är uppmätt på slät yta Hjullagringens påverkan på rullmotståndet I nedanstående tabell visas hur de olika lagringstyperna påverkar rullmotståndet (dvs den kraft som behövs för att flytta lasten). Rullmotstånd Glidlager Nållager Kullager Hjuldiameterns inverkan på rullmotståndet Ju större hjuldiameter, desto lägre rullmotstånd. Se nedanstående tabell. Rullmotstånd Ø 100 Ø 125 Ø 160 Ø 200 Inverkan av slitbanans material på rullmotståndet I nedanstående tabell visas hur slitbanans material påverkar rullmotståndet. Rullmotstånd Gummi Polyuretan Supo-Supergummi Nylon 6 Hacorollen hjulkatalog 6

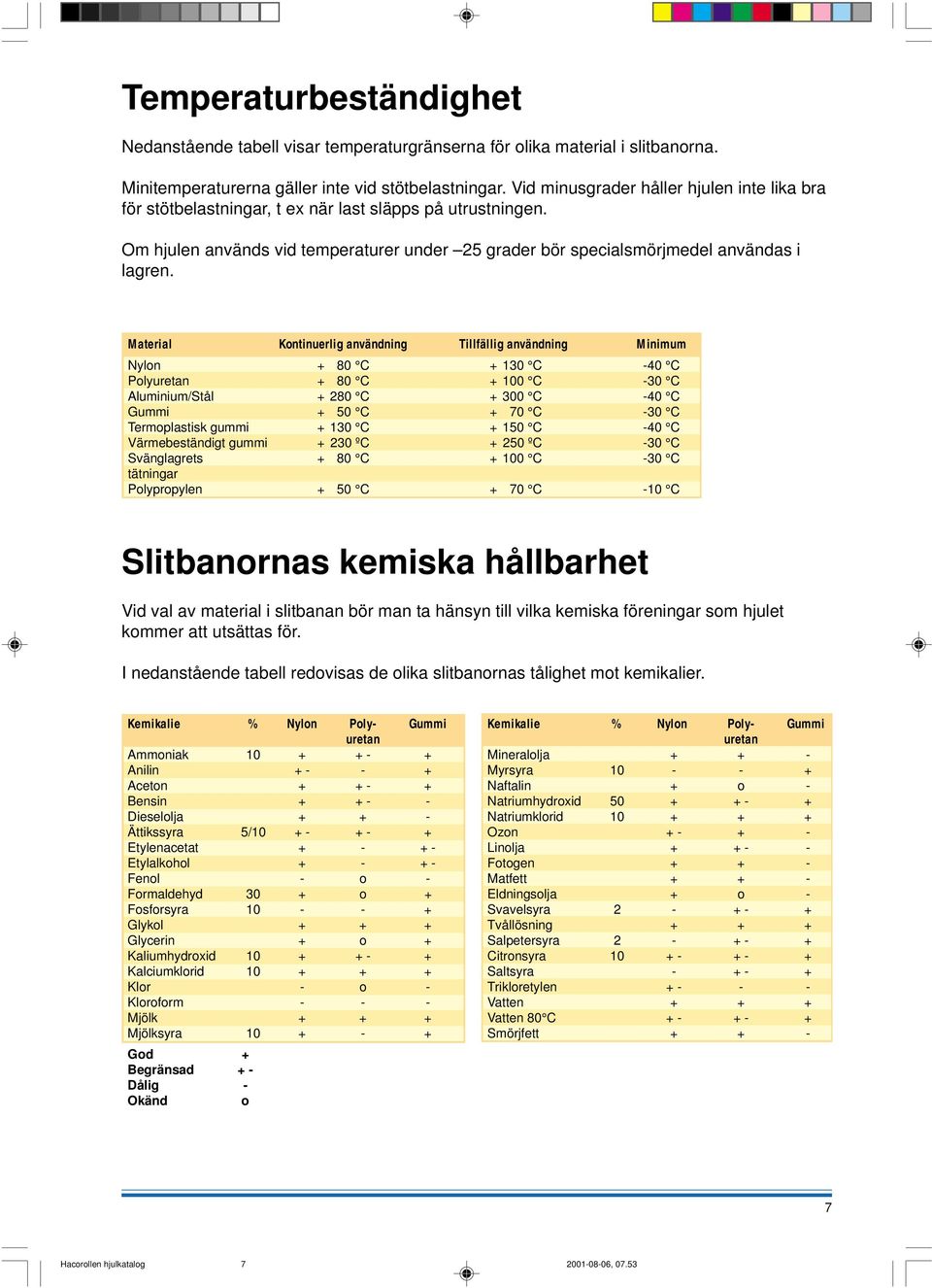

7 Temperaturbeständighet Nedanstående tabell visar temperaturgränserna för olika material i slitbanorna. Minitemperaturerna gäller inte vid stötbelastningar. Vid minusgrader håller hjulen inte lika bra för stötbelastningar, t ex när last släpps på utrustningen. Om hjulen används vid temperaturer under 25 grader bör specialsmörjmedel användas i lagren. Material Kontinuerlig användning Tillfällig användning Minimum Nylon + 80 C C -40 C Polyuretan + 80 C C -30 C Aluminium/Stål C C -40 C Gummi + 50 C + 70 C -30 C Termoplastisk gummi C C -40 C Värmebeständigt gummi ºC ºC -30 C Svänglagrets + 80 C C -30 C tätningar Polypropylen + 50 C + 70 C -10 C Slitbanornas kemiska hållbarhet Vid val av material i slitbanan bör man ta hänsyn till vilka kemiska föreningar som hjulet kommer att utsättas för. I nedanstående tabell redovisas de olika slitbanornas tålighet mot kemikalier. Kemikalie % Nylon Poly- Gummi uretan Ammoniak Anilin Aceton Bensin Dieselolja Ättikssyra 5/ Etylenacetat Etylalkohol Fenol - o - Formaldehyd 30 + o + Fosforsyra Glykol Glycerin + o + Kaliumhydroxid Kalciumklorid Klor - o - Kloroform Mjölk Mjölksyra God + Begränsad + - Dålig - Okänd o Kemikalie % Nylon Poly- Gummi uretan Mineralolja Myrsyra Naftalin + o - Natriumhydroxid Natriumklorid Ozon Linolja Fotogen Matfett Eldningsolja + o - Svavelsyra Tvållösning Salpetersyra Citronsyra Saltsyra Trikloretylen Vatten Vatten 80 C Smörjfett Hacorollen hjulkatalog 7

8 Industrihjul - Gummi Belastning kg Industrihjul - Epo Bygel av förzinkad stålplåt. Nållagrade standardgummihjul med svart gummibana. Lämpliga för lätta och medeltunga transporter. Hjuldiameter x Fästplatta Bygghöjd Belastning bredd mm Storlek Hålav- Hål ca mm kg mm stånd mm mm 80 x x /77 x 60 8, x x /77 x 60 8, x x /77 x 60 8, x x /77 x 60 8, x x /77 x 60 8, x 40 S 135 x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x 60 S 175 x 175* 140 x 140* 14, x x 175* 140 x 140* 14, * Måtten avser länkhjul. Fasthjulens fästplatta har mått 220 x 125 mm. Fästhålsavstånd 190 x 75 mm. Serie: LK-EPO/B-EPO Beställningsnummer 8 Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Länkhjul med bredd mm (bild 1) (bild 2) broms DO (bild 3) riktn.spärr RS 80 x x x x x x 40 S x x x x x 60 S x Kan även levereras med: Glidlager Grå gummibana Slät tapp 20 x 50 eller 27 x 60 mm Hacorollen hjulkatalog 8

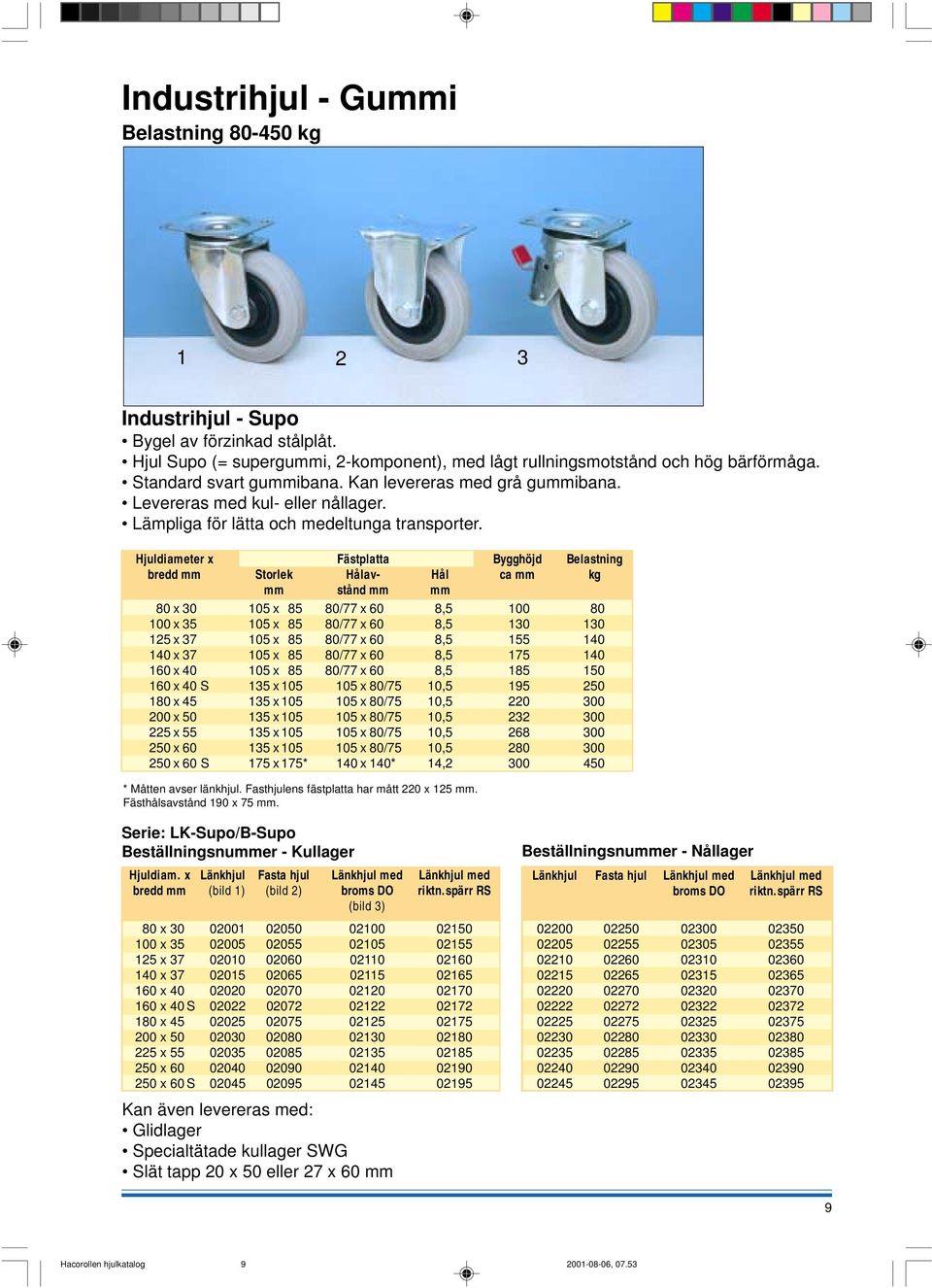

9 Industrihjul - Gummi Belastning kg Industrihjul - Supo Bygel av förzinkad stålplåt. Hjul Supo (= supergummi, 2-komponent), med lågt rullningsmotstånd och hög bärförmåga. Standard svart gummibana. Kan levereras med grå gummibana. Levereras med kul- eller nållager. Lämpliga för lätta och medeltunga transporter. Hjuldiameter x Fästplatta Bygghöjd Belastning bredd mm Storlek Hålav- Hål ca mm kg mm stånd mm mm 80 x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x 40 S 135 x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x 60 S 175 x 175* 140 x 140* 14, * Måtten avser länkhjul. Fasthjulens fästplatta har mått 220 x 125 mm. Fästhålsavstånd 190 x 75 mm. Serie: LK-Supo/B-Supo Beställningsnummer - Kullager Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Länkhjul med bredd mm (bild 1) (bild 2) broms DO riktn.spärr RS (bild 3) 80 x x x x x x 40 S x x x x x 60 S Kan även levereras med: Glidlager Specialtätade kullager SWG Slät tapp 20 x 50 eller 27 x 60 mm Beställningsnummer - Nållager Länkhjul Fasta hjul Länkhjul med Länkhjul med broms DO riktn.spärr RS Hacorollen hjulkatalog 9

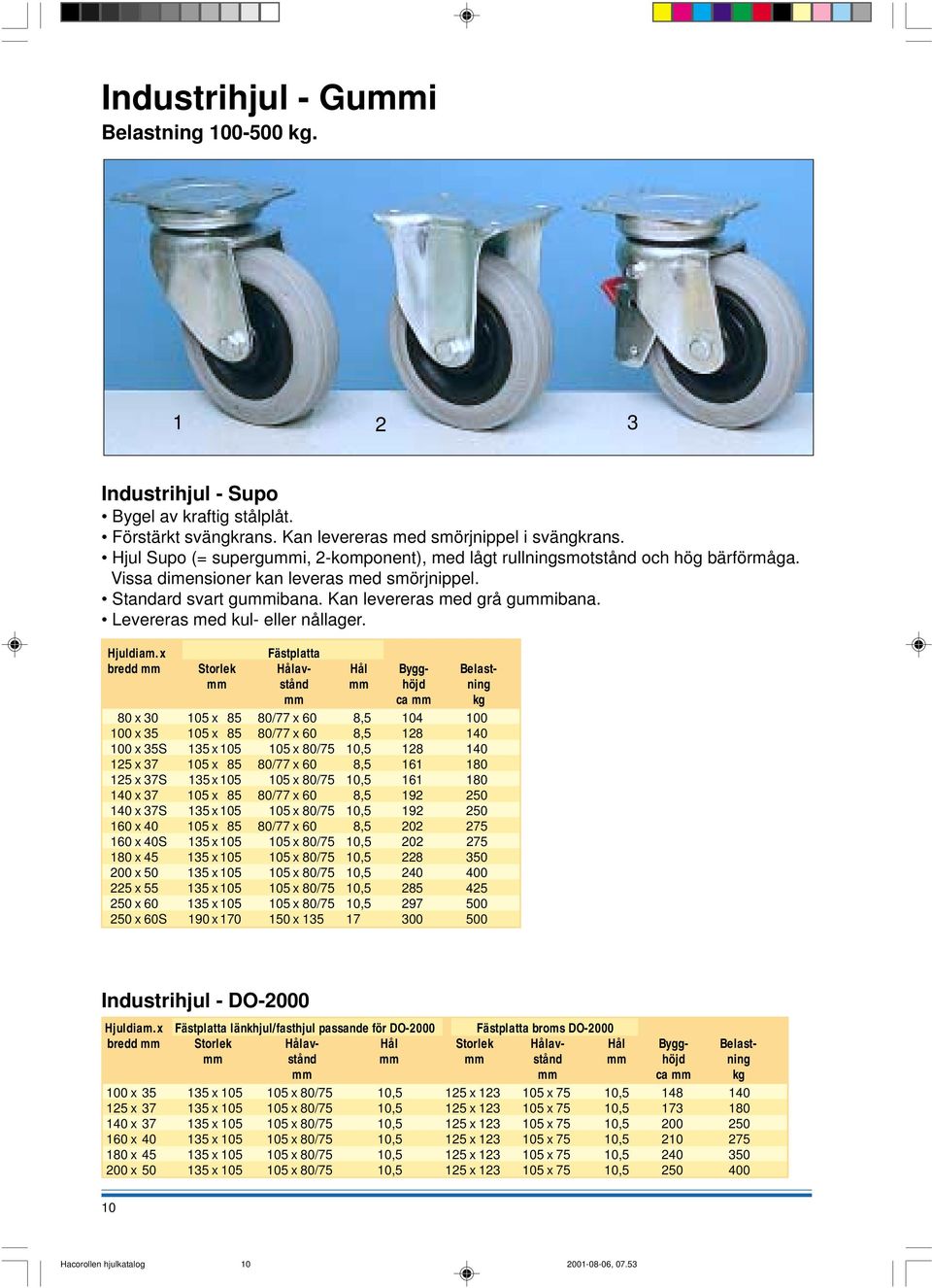

10 Industrihjul - Gummi Belastning kg Industrihjul - Supo Bygel av kraftig stålplåt. Förstärkt svängkrans. Kan levereras med smörjnippel i svängkrans. Hjul Supo (= supergummi, 2-komponent), med lågt rullningsmotstånd och hög bärförmåga. Vissa dimensioner kan leveras med smörjnippel. Standard svart gummibana. Kan levereras med grå gummibana. Levereras med kul- eller nållager. Hjuldiam.x Fästplatta bredd mm Storlek Hålav- Hål Bygg- Belastmm stånd mm höjd ning mm ca mm kg 80 x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x 35S 135 x x 80/75 10, x x 85 80/77 x 60 8, x 37S 135 x x 80/75 10, x x 85 80/77 x 60 8, x 37S 135 x x 80/75 10, x x /77 x 60 8, x 40S 135 x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x 60S 190 x x , Industrihjul - DO-2000 Hjuldiam.x Fästplatta länkhjul/fasthjul passande för DO-2000 Fästplatta broms DO-2000 bredd mm Storlek Hålav- Hål Storlek Hålav- Hål Bygg- Belastmm stånd mm mm stånd mm höjd ning mm mm ca mm kg 100 x x x 80/75 10,5 125 x x 75 10, x x x 80/75 10,5 125 x x 75 10, x x x 80/75 10,5 125 x x 75 10, x x x 80/75 10,5 125 x x 75 10, x x x 80/75 10,5 125 x x 75 10, x x x 80/75 10,5 125 x x 75 10, Hacorollen hjulkatalog 10

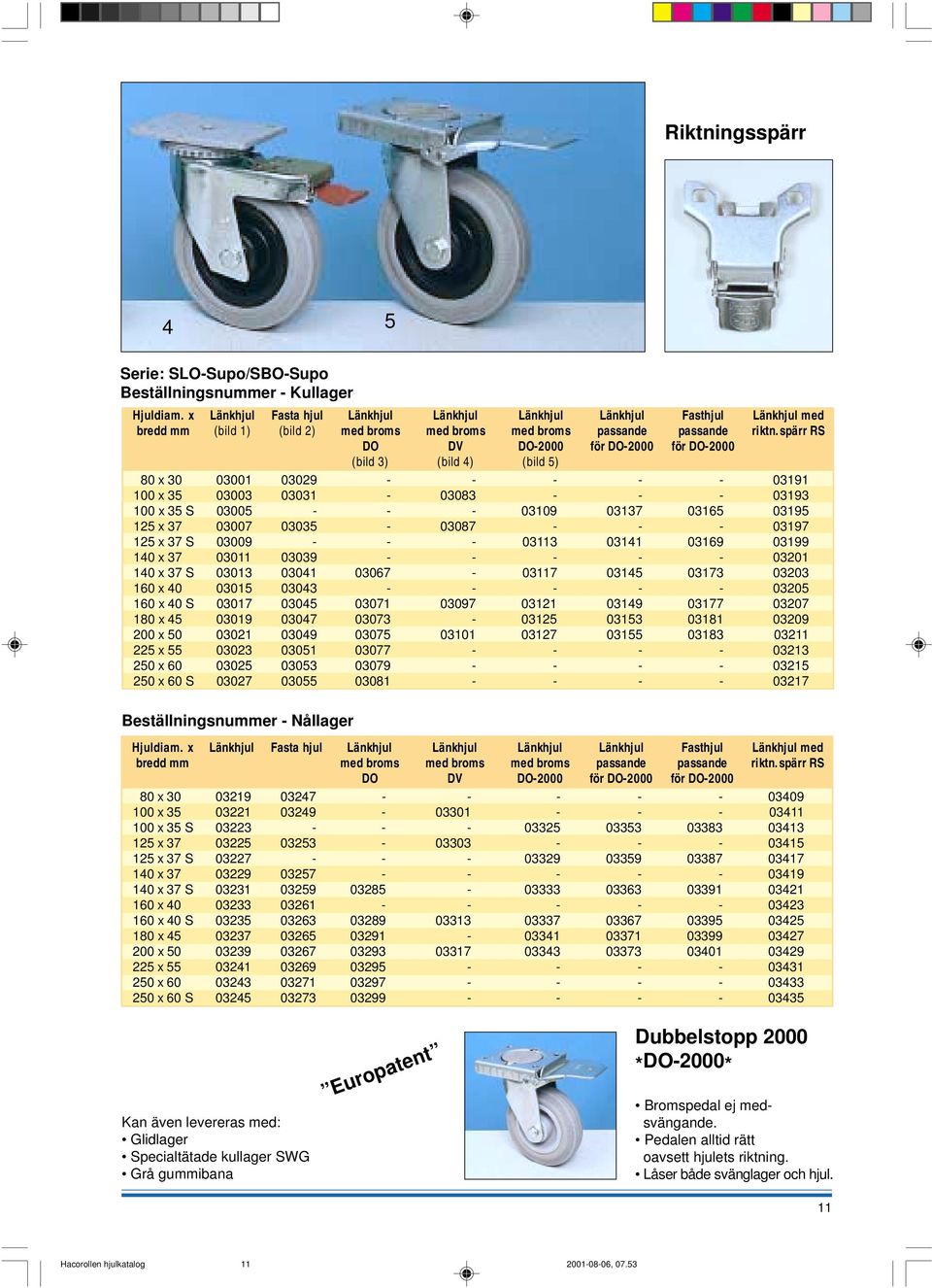

11 Riktningsspärr 4 5 Serie: SLO-Supo/SBO-Supo Beställningsnummer - Kullager Hjuldiam. x Länkhjul Fasta hjul Länkhjul Länkhjul Länkhjul Länkhjul Fasthjul Länkhjul med bredd mm (bild 1) (bild 2) med broms med broms med broms passande passande riktn.spärr RS DO DV DO-2000 för DO-2000 för DO-2000 (bild 3) (bild 4) (bild 5) 80 x x x 35 S x x 37 S x x 37 S x x 40 S x x x x x 60 S Beställningsnummer - Nållager Hjuldiam. x Länkhjul Fasta hjul Länkhjul Länkhjul Länkhjul Länkhjul Fasthjul Länkhjul med bredd mm med broms med broms med broms passande passande riktn.spärr RS DO DV DO-2000 för DO-2000 för DO x x x 35 S x x 37 S x x 37 S x x 40 S x x x x x 60 S Kan även levereras med: Glidlager Specialtätade kullager SWG Grå gummibana Europatent Dubbelstopp 2000 *DO-2000* Bromspedal ej medsvängande. Pedalen alltid rätt oavsett hjulets riktning. Låser både svänglager och hjul. 11 Hacorollen hjulkatalog 11

12 Industrihjul - Gummi Belastning kg Industrihjul - Hacotop Bygel av kraftig stålplåt. Förstärkt svängkrans. Kan levereras med smörjnippel i svängkrans. Hjul Hacotop med elastisk gummibana. Bredare anläggningsyta än Supo. Standard svart gummibana. Kan levereras med grå gummibana. Kullager. Hjuldiameter x Fästplatta Bygghöjd Belastning bredd mm Storlek Hålav- Hål ca mm kg mm stånd mm mm 92 x x 85 80/77x60 8, x x 85 80/77x60 8, x x 85 80/77x60 8, x x x80/75 10, x x x80/75 10, x x x80/75 10, Serie: SLO-Hacotop/SBO-Hacotop Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Länkhjul med bredd mm (bild 1) (bild 2) broms DV riktn.spärr RS (bild 3) 92 x x x x x x Kan även levereras med: Nållager Glidlager Specialtätade kullager SWG 12 Hacorollen hjulkatalog 12

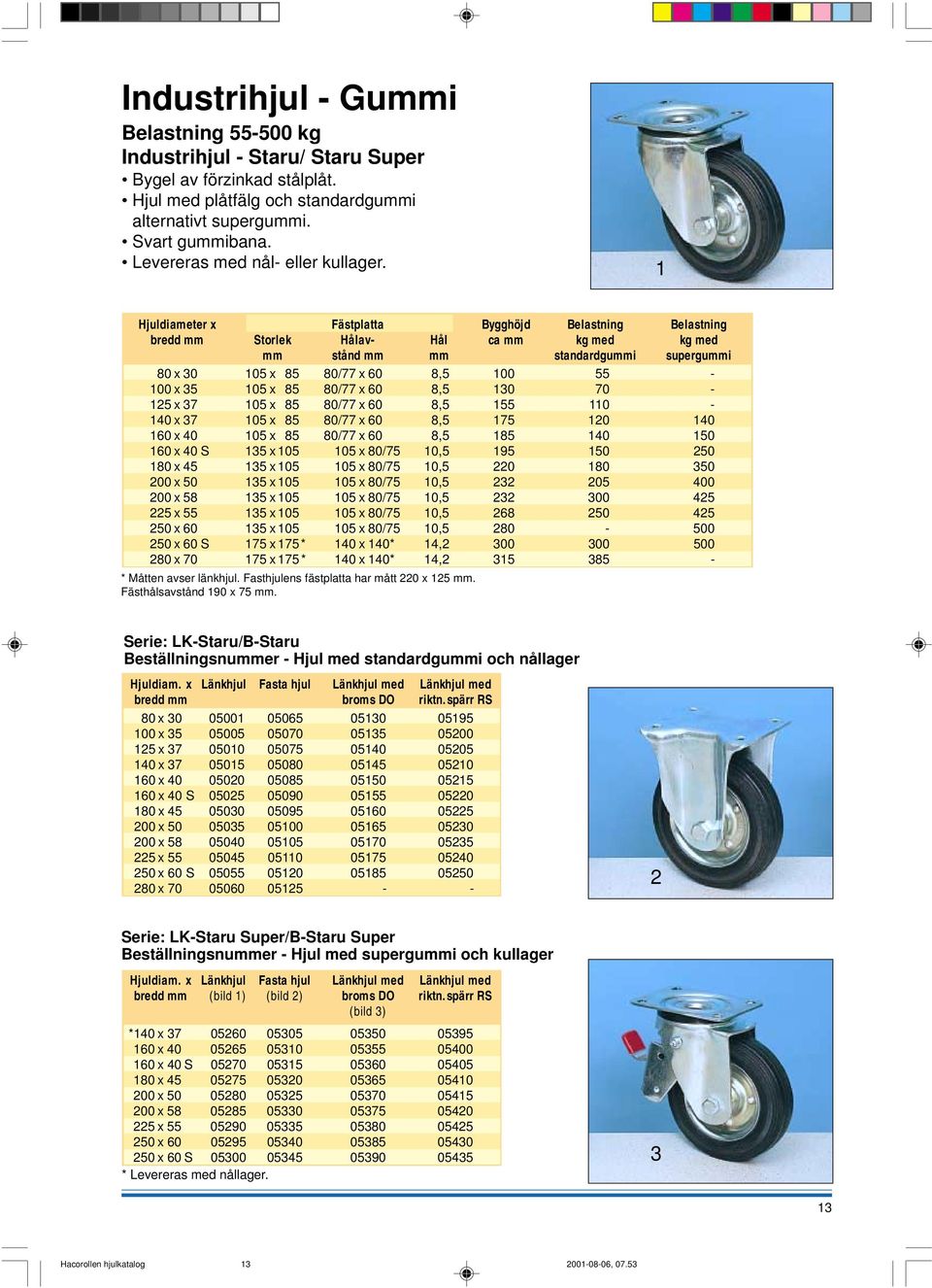

13 Industrihjul - Gummi Belastning kg Industrihjul - Staru/ Staru Super Bygel av förzinkad stålplåt. Hjul med plåtfälg och standardgummi alternativt supergummi. Svart gummibana. Levereras med nål- eller kullager. 1 Hjuldiameter x Fästplatta Bygghöjd Belastning Belastning bredd mm Storlek Hålav- Hål ca mm kg med kg med mm stånd mm mm standardgummi supergummi 80 x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x 40 S 135 x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x 60 S 175 x 175 * 140 x 140* 14, x x 175 * 140 x 140* 14, * Måtten avser länkhjul. Fasthjulens fästplatta har mått 220 x 125 mm. Fästhålsavstånd 190 x 75 mm. Serie: LK-Staru/B-Staru Beställningsnummer - Hjul med standardgummi och nållager Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Länkhjul med bredd mm broms DO riktn.spärr RS 80 x x x x x x 40 S x x x x x 60 S x Serie: LK-Staru Super/B-Staru Super Beställningsnummer - Hjul med supergummi och kullager Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Länkhjul med bredd mm (bild 1) (bild 2) broms DO riktn.spärr RS (bild 3) *140 x x x 40 S x x x x x x 60 S * Levereras med nållager Hacorollen hjulkatalog 13

14 Industrihjul - Gummi Belastning kg 1 2 Industrihjul - Supo dubbelmonterade Smidd lackerad bygel med SLO-svänglager. Hjul Supo (= supergummi, 2-komponent), med lågt rullningsmotstånd och hög bärförmåga. Standard svart gummibana. Kan levereras med grå gummibana. Kullager. Lämpliga där låg bygghöjd kombinerat med höga belastningar erfordras. Används bl a till sopcontainrar. Serie: SLO/TV-Supo/SBO/TV-Supo Hjuldiameter x Fästplatta Bygghöjd Belastning Best.nr. Best.nr. bredd mm Storlek Hålav- Hål ca mm kg Länkhjul Fasta hjul mm stånd mm mm (bild 1) (bild 2) 100 x x 85 80/77 x 60 8, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x 50S 150 x x , x x x , Kan även levereras med andra hjulalternativ. Länkhjul - Specialutförande Smidd lackerad bygel med SLO-svänglager. Hjul gumasol SOFTY. Svart bana. Kullager. Serie: Softy Hjuldiameter x Däck- Bygghöjd Belastning kg Belastning Best.nr. Best.nr. bredd mm beteckning ca mm Komplett länkhjul kg /hjul Komplett länkhjul Löst hjul 260 x x x x x Kan även levereras med vit eller grå bana. 14 Hacorollen hjulkatalog 14

15 Industrihjul - Polyamid Belastning kg Industrihjul - Polylon Bygel av förzinkad stålplåt. Hjul Polylon av polyamid. Glidlager. Lämpliga för medeltunga transporter. Hjuldiameter x Fästplatta Bygghöjd Belastning bredd mm Storlek Hålav- Hål ca mm kg mm stånd mm mm 58 x x 60* 62 x 37* 6, x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x x x 80/75 10, x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x x x 80/75 10, x x 85 80/77 x 60 8, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x 50 S 175 x 175** 140 x 140** 14, * Plattstorlek för fasthjul 90 x 60 mm. Fästhålsavstånd 70 x 37. ** Plattstorlek för fasthjul 220 x 125 mm. Fästhålsavstånd 190 x 75. Serie: LK-Polylon/B-Polylon Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Länkhjul med bredd mm (bild 1) (bild 2) broms DO (bild 3) riktn.spärr RS 58 x x x x x x x x x x x x x x 50 S Kan även levereras med kul- eller nållager. 15 Hacorollen hjulkatalog 15

16 Industrihjul - Polyamid Belastning kg Industrihjul - Polylon Bygel av kraftig stålplåt. Förstärkt svängkrans. Kan levereras med smörjnippel i svängkrans. Hjul Polylon av polyamid. Kullager. Lämpliga för medeltunga transporter. Hjuldiameter x Fästplatta Bygghöjd Belastning bredd mm Storlek Hålav- Hål ca mm kg mm stånd mm mm *80 x x 85 80/77 x 60 8, *100 x x 85 80/77 x 60 8, *100 x 40 S 135 x x 80/75 10, x x 85 80/77 x 60 8, x 40 S 135 x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, * Levereras med glidlager. Serie: SLO-Polylon/SBO-Polylon Beställningsnummer Kan även levereras med glid- eller nållager. 16 Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Länkhjul med Länkhjul med bredd mm (bild 1) (bild 2) broms DO (bild 3) broms DV riktn.spärr RS 80 x x x 40S x x 40S x x x x Hacorollen hjulkatalog 16

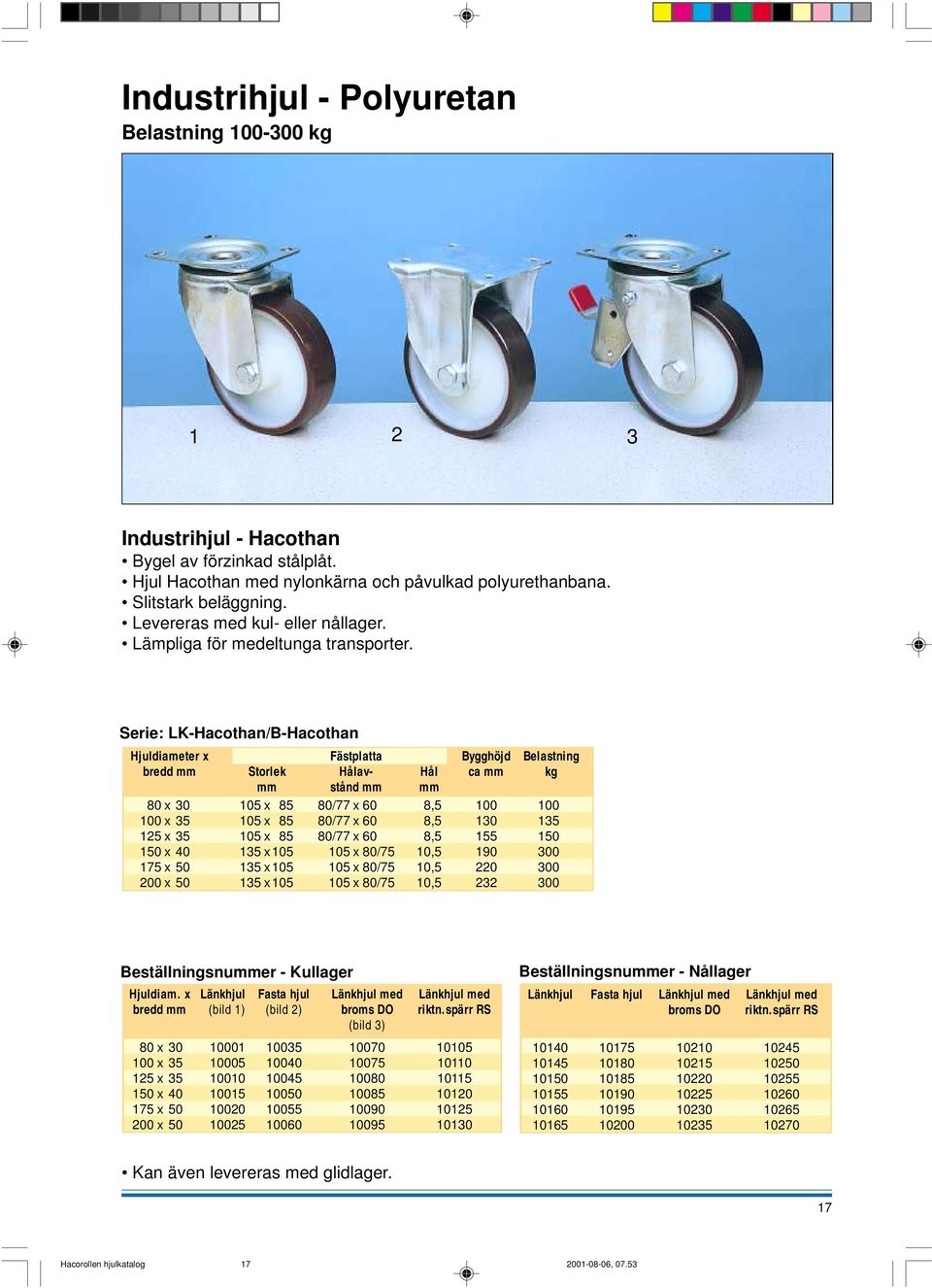

17 Industrihjul - Polyuretan Belastning kg Industrihjul - Hacothan Bygel av förzinkad stålplåt. Hjul Hacothan med nylonkärna och påvulkad polyurethanbana. Slitstark beläggning. Levereras med kul- eller nållager. Lämpliga för medeltunga transporter. Serie: LK-Hacothan/B-Hacothan Hjuldiameter x Fästplatta Bygghöjd Belastning bredd mm Storlek Hålav- Hål ca mm kg mm stånd mm mm 80 x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, Beställningsnummer - Kullager Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Länkhjul med bredd mm (bild 1) (bild 2) broms DO riktn.spärr RS (bild 3) 80 x x x x x x Beställningsnummer - Nållager Länkhjul Fasta hjul Länkhjul med Länkhjul med broms DO riktn.spärr RS Kan även levereras med glidlager. 17 Hacorollen hjulkatalog 17

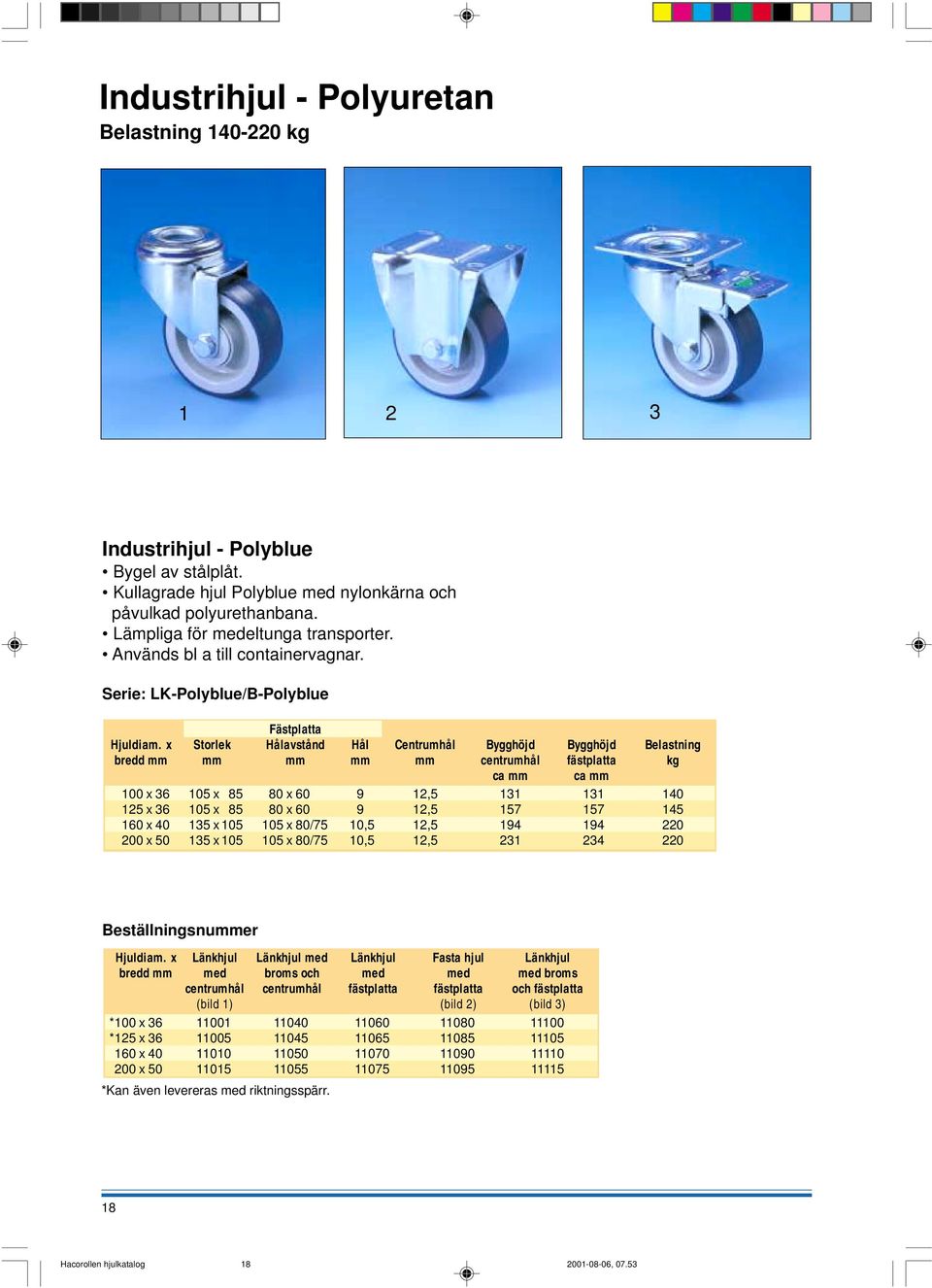

18 Industrihjul - Polyuretan Belastning kg Industrihjul - Polyblue Bygel av stålplåt. Kullagrade hjul Polyblue med nylonkärna och påvulkad polyurethanbana. Lämpliga för medeltunga transporter. Används bl a till containervagnar. Serie: LK-Polyblue/B-Polyblue Fästplatta Hjuldiam. x Storlek Hålavstånd Hål Centrumhål Bygghöjd Bygghöjd Belastning bredd mm mm mm mm mm centrumhål fästplatta kg ca mm ca mm 100 x x x 60 9,0 12, x x x 60 9,0 12, x x x 80/75 10,5 12, x x x 80/75 10,5 12, Beställningsnummer Hjuldiam. x Länkhjul Länkhjul med Länkhjul Fasta hjul Länkhjul bredd mm med broms och med med med broms centrumhål centrumhål fästplatta fästplatta och fästplatta (bild 1) (bild 2) (bild 3) *100 x *125 x x x *Kan även levereras med riktningsspärr. 18 Hacorollen hjulkatalog 18

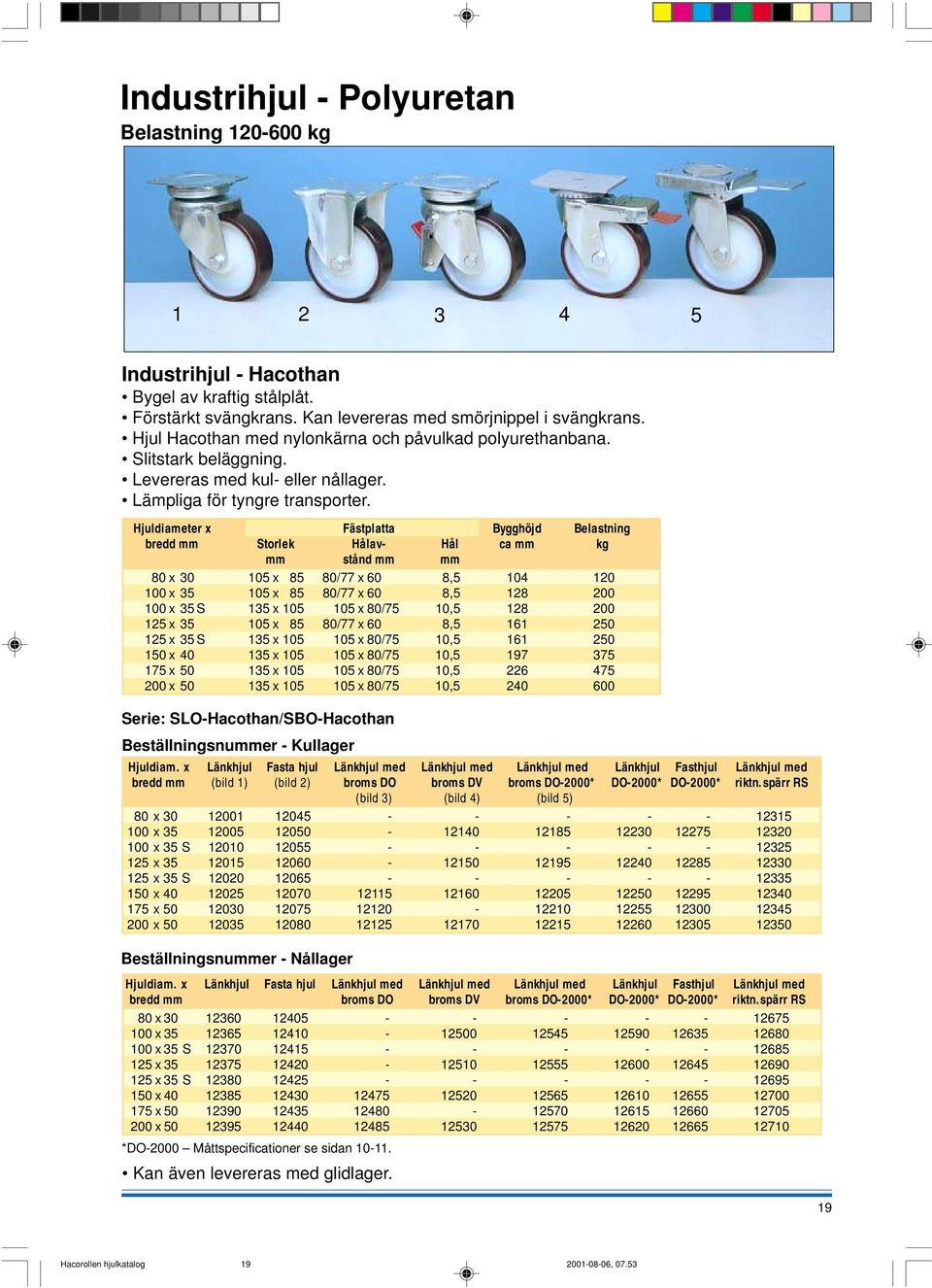

19 Industrihjul - Polyuretan Belastning kg Industrihjul - Hacothan Bygel av kraftig stålplåt. Förstärkt svängkrans. Kan levereras med smörjnippel i svängkrans. Hjul Hacothan med nylonkärna och påvulkad polyurethanbana. Slitstark beläggning. Levereras med kul- eller nållager. Lämpliga för tyngre transporter. Hjuldiameter x Fästplatta Bygghöjd Belastning bredd mm Storlek Hålav- Hål ca mm kg mm stånd mm mm 80 x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x 35 S 135 x x 80/75 10, x x 85 80/77 x 60 8, x 35 S 135 x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, Serie: SLO-Hacothan/SBO-Hacothan Beställningsnummer - Kullager Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Länkhjul med Länkhjul med Länkhjul Fasthjul Länkhjul med bredd mm (bild 1) (bild 2) broms DO broms DV broms DO-2000* DO-2000* DO-2000* riktn.spärr RS (bild 3) (bild 4) (bild 5) 80 x x x 35 S x x 35 S x x x Beställningsnummer - Nållager Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Länkhjul med Länkhjul med Länkhjul Fasthjul Länkhjul med bredd mm broms DO broms DV broms DO-2000* DO-2000* DO-2000* riktn.spärr RS 80 x x x 35 S x x 35 S x x x *DO-2000 Måttspecificationer se sidan Kan även levereras med glidlager. 19 Hacorollen hjulkatalog 19

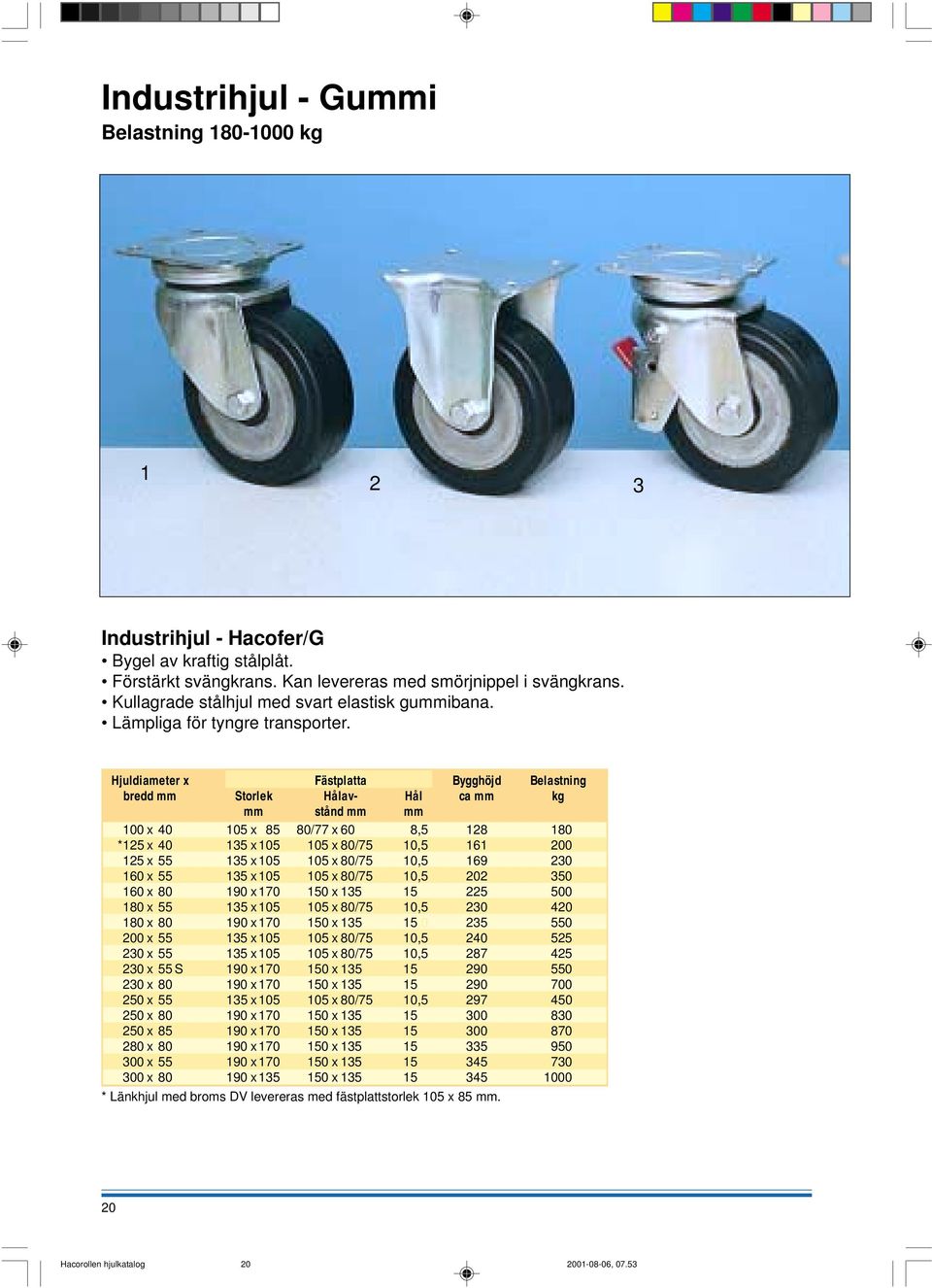

20 Industrihjul - Gummi Belastning kg Industrihjul - Hacofer/G Bygel av kraftig stålplåt. Förstärkt svängkrans. Kan levereras med smörjnippel i svängkrans. Kullagrade stålhjul med svart elastisk gummibana. Lämpliga för tyngre transporter. Hjuldiameter x Fästplatta Bygghöjd Belastning bredd mm Storlek Hålav- Hål ca mm kg mm stånd mm mm 100 x x 85 80/77 x 60 8, *125 x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x , x x x 80/75 10, x x x , x x x 80/75 10, x x x 80/75 10, x 55 S 190 x x , x x x , x x x 80/75 10, x x x , x x x , x x x , x x x , x x x , * Länkhjul med broms DV levereras med fästplattstorlek 105 x 85 mm. 20 Hacorollen hjulkatalog 20

21 4 5 Serie: SLO-Hacofer/G/SBO-Hacofer/G Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Länkhjul med Länkhjul med Länkhjul Fasthjul Länkhjul med bredd mm (bild 1) (bild 2) broms DO broms DV broms DO-2000* DO-2000* DO-2000* riktn.spärr RS (bild 3) (bild 4) (bild 5) 100 x x **125 x x x x x **200 x x x 55S x x x x x x x *DO-2000 Måttspecificationer se sidan ** Kan även levereras med aluminiumfälg. Kan även levereras med grå gummibana. 21 Hacorollen hjulkatalog 21

22 Industrihjul - Polyuretan Belastning kg Industrihjul - Hacofer/V Bygel av kraftig stålplåt. Förstärkt svängkrans. Kan levereras med smörjnippel i svängkrans. Slitstarka kullagrade stålhjul med polyuretanbana. Lämpliga för tyngre transporter. Hjuldiameter x Fästplatta Bygghöjd Belastning bredd mm Storlek Hålav- Hål ca mm kg mm stånd mm mm 80 x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x 42 S 135 x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x 55 S 190 x x , x x x 80/75 10, x x x , Serie: SLO-Hacofer/V/SBO-Hacofer/V Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Länkhjul med Länkhjul med Länkhjul Fasthjul Länkhjul med bredd mm (bild 1) (bild 2) broms DO broms DV broms DO-2000* DO-2000* DO-2000* riktn.spärr RS (bild 3) (bild 4) (bild 5) 80 x x x x 42 S x x x x x x 55 S x x *DO-2000 Måttspecificationer se sidan Hacorollen hjulkatalog 22

23 Industrihjul - Polyamid Belastning kg Industrihjul - Hacolon Bygel av kraftig stålplåt. Förstärkt svängkrans. Kan levereras med smörjnippel i svängkrans. Polyamidhjul Hacolon i kraftigt utförande för höga belastningar och stora krav. Kullager. Lämpliga för tyngre transporter. Hjuldiameter x Fästplatta Bygghöjd Belastning bredd mm Storlek Hålav- Hål ca mm kg mm stånd mm mm *65 x x 85 80/77 x 60 8, x x 60 80/77 x 60 8, x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x 65 S 190 x x , * Levereras med glidlager. Serie: SLO-Hacolon/SBO-Hacolon Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Länkhjul med Länkhjul med Länkhjul Fasthjul Länkhjul med bredd mm (bild 1) (bild 2) broms DO broms DV broms DO-2000* DO-2000* DO-2000* riktn.spärr RS (bild 3) (bild 4) (bild 5) 65 x x x x x x x x x x x 65 S *DO-2000 Måttspecificationer se sidan Kan även levereras med glidlager eller specialtätade kullager SWG. 23 Hacorollen hjulkatalog 23

24 Industrihjul - Gummi eller polyuretan Belastning kg 1 2 Industrihjul Bygel av SM-stål i svetsat utförande. Kullagrade stålhjul med svart elastisk gummibana eller polyeuretanbana. Lämpliga för tyngre transporter. Serie: SML-Hacofer/G/SMB-Hacofer/G Hjul med gummibana Hjuldiameter x Fästplatta Bygghöjd Belastning Best.nr. Best.nr. bredd mm Storlek Hålav- Hål ca mm kg Länkhjul Fasta hjul mm stånd mm mm (bild 2) 160 x x 175 x x x x 175 x x x x 175 x x x x 175 x x x x 200 x x x x 200 x x x x 200 x x x x 200 x x x x 200 x x x x 200 x x Serie: SML-Hacofer/V/SMB-Hacofer/V Hjul med polyuretanbana Hjuldiameter x Fästplatta Bygghöjd Belastning Best.nr. Best.nr. bredd mm Storlek Hålav- Hål ca mm kg Länkhjul Fasta hjul mm stånd mm mm (bild 1) 150 x x 175 x x x x 175 x x x x 175 x x x x 175 x x x x 175 x x x x 200 x x x x 200 x x x x 200 x x x x 200 x x x x 200 x x Kan även levereras med andra hjulalternativ. 24 Hacorollen hjulkatalog 24

25 Industrihjul - Gummi Belastning kg 1 Industrihjul - Dubbelmonterade Bygel av SM-stål i svetsat utförande. Dubbla kullagrade stålhjul med svart elastisk gummibana. Lämpliga för tyngre transporter. Serie: SDL-Hacofer/G/SDB-Hacofer/G Hjul med gummibana Hjuldiameter x Fästplatta Bygghöjd Belastning Best.nr. Best.nr. bredd mm Storlek Hålav- Hål ca mm kg Länkhjul Fasta hjul mm stånd mm mm (bild 1) 125 x 2 x x x x 2 x x x x 2 x x x x 2 x x x x 2 x x x x 2 x x x x 2 x x x x 2 x x x x 2 x x x x 2 x x x x 2 x x x x 2 x x x x 2 x x x x 2 x x x x 2 x x x x 2 x x x x 2 x x x x 2 x x x Hacorollen hjulkatalog 25

26 Industrihjul - Polyuretan eller polyamid Belastning kg 1 Industrihjul - Dubbelmonterade Bygel av SM-stål i svetsat utförande. Dubbla kullagrade stålhjul med polyuretanbana eller med hjul av polyamid. Lämpliga för tyngre transporter. Serie: SDL-Hacofer/V/SDB-Hacofer/V Hjul med polyuretanbana Hjuldiameter x Fästplatta Bygghöjd Belastning Best.nr. Best.nr. bredd mm Storlek Hålav- Hål ca mm kg Länkhjul Fasta hjul mm stånd mm mm (bild 1) 150 x 2 x x 200 x x x 2 x x 200 x x x 2 x x 200 x x x 2 x x 240 x x x 2 x x 200 x x x 2 x x 200 x x x 2 x x 250 x x x 2 x x 250 x x x 2 x x 250 x x x 2 x x 250 x x Serie: SDL-Hacolon/SDB-Hacolon (Bild på hjulet, se sidan 58). Hjul av polyamid Hjuldiameter x Fästplatta Bygghöjd Belastning Best.nr. Best.nr. bredd mm Storlek Hålav- Hål ca mm kg Länkhjul Fasta hjul mm stånd mm mm 150 x 2 x x 200 x x x 2 x x 200 x x x 2 x x 200 x x x 2 x x 250 x x Hacorollen hjulkatalog 26

27 Industrihjul - Stål Belastning kg 1 2 Industrihjul - Hacofer/Stål Bygel av kraftig stålplåt. Förstärkt svängkrans. Kan levereras med smörjnippel i svängkrans. Kullagrade stålhjul i förzinkat utförande. Lämpliga att använda vid höga temperaturer. Hjuldiameter x Fästplatta Bygghöjd Belastning bredd mm Storlek Hålav- Hål ca mm kg mm stånd mm mm 75 x x 85 80/77 x 60 8, x x 85 80/77 x 60 8, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x 80/75 10, x x x , x x x 80/75 10, x x x , Serie: SLO-Hacofer/Stål/SBO-Hacofer/Stål Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul bredd mm (bild 1) (bild 2) 75 x x x x x x x x x x Hacorollen hjulkatalog 27

28 Industrihjul - Rostfritt - Gummi Belastning kg Industihjul - Supo Bygel av kraftig rostfri plåt. Hjul Supo (= supergummi, 2-komponent), med lågt rullningsmotstånd och hög bärförmåga. Grå gummibana. Levereras med specialtätade kullager SWG. Lämpliga för lätta och medeltunga transporter. Hjuldiameter x Fästplatta Bygghöjd Belastning bredd mm Storlek Hålav- Hål ca mm kg mm stånd mm mm 100 x x x 60 8, x x x 60 8, x x x 75/80 10, x x x 75/80 10, Serie: SLO-OO/R-Supo/SBO-OO/R-Supo Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul med bredd mm (bild 1) (bild 2) broms DV (bild 3) 100 x x x x Kan även levereras med: Glidlager Svart gummibana 28 Hacorollen hjulkatalog 28

29 Industrihjul - Rostfritt - Polyuretan Belastning kg Industihjul - Hacothan Bygel av kraftig rostfri plåt. Glidlagrat hjul Hacothan med nylonkärna och påvulkad polyuretanbana. Lämpliga för medeltunga transporter. Hjuldiameter x Fästplatta Bygghöjd Belastning Gängad tapp bredd mm Storlek Hålav- Hål ca mm kg mm mm stånd mm mm 80 x x x 60 8, M10 x x x x 60 8, M10 x x x x 60 8, x x x 60 8, x 40 S 135 x x 75/80 10, x x x 75/80 10, Serie: SLO-OO/R Hacothan/SBO-OO/R-Hacothan Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Länkhjul med Länkhjul med bredd mm (bild 1) (bild 2) broms DV gängad tapp gängad tapp och broms (bild 3) (bild 4) 80 x x x x x 40 S x Kan även levereras med rostfria kullager eller specialtätade kullager SWG. 29 Hacorollen hjulkatalog 29

30 Industrihjul - Rostfritt - Polyamid Belastning kg Industihjul - Polylon Bygel av kraftig rostfri plåt. Glidlagrat polyamidhjul Polylon. Lämpliga för medeltunga transporter. Fästplatta Hjuldiam. x Storlek Hålav- Hål Bygghöjd Belastning bredd mm mm stånd mm mm ca mm kg 100 x x x 60 8, x x x 60 8, x x x 75/80 10, x x x 75/80 10, Serie: SLO-OO/R-Polylon/SBO-OO/R-Polylon Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul med bredd mm (bild 1) (bild 2) broms DV (bild 3) 100 x x x x Vissa dimensioner kan levereras med smörjnippel i svänglager och hjul. Kan även levereras med rostfria kullager eller specialtätade kullager SWG. 30 Hacorollen hjulkatalog 30

31 Industrihjul - Värmebeständiga Belastning kg Industrihjul - Värmebeständiga Bygel i kraftig stålplåt, förzinkad eller gulkromad. SLO-byglarna kan levereras med smörjnippel eller i rostfritt. Levereras med glidlager (hjul 100 x 22 levereras med kullager). Broms kan levereras på samtliga storlekar. Används bl a på bagerier. Serie: SLO-Värmebeständiga/SBO-Värmebeständiga Hjuldiam.x Fästplatta bredd mm Storlek Hålavstånd Hål Bygg- Belastmm mm mm höjd ning ca mm kg Gummi 250ºC 100 x x x 60 8, x x x 75 10, Polyamid 240º 100 x x x 60 8, x x x 75 10, Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul Länkhjul bredd mm (bild 2) (bild 3) med broms med DV smörjnippel (bild 1) Gummi 100 x x Polyamid 100 x x Serie: LK-Värmebeständiga/B-Värmebeständiga Hjuldiam. x Fästplatta bredd mm Storlek Hålavstånd Hål Centrumhål Bygghöjd Belastning mm mm mm mm ca mm kg Gummi 250ºC 100 x x x x x x x x x Polyamid 240ºC 100 x x x Beställningsnummer Hjuldiam. x Länkhjul Fasta hjul Länkhjul med Länkhjul Länkhjul bredd mm med centrumhål broms DV med fästplatta med fästplatta (bild 5) och centrumhål och broms (bild 4) Gummi 100 x x x Polyamid 100 x Se vidare sidan 63 där alla våra värmebeständiga hjul presenteras. 31 Hacorollen hjulkatalog 31

32 Luftgummihjul - Kompletta Belastning kg 1 2 Luftgummihjul - Stalu Bygel av kraftig stålplåt. Luftgummihjul med plåtfälg eller plastfälg. Svart däck. Samtliga luftgummihjul kan levereras punkteringsfria (NMF eller fyllda). Nål- eller kullager. Serie: LK-Stalu/B-Stalu Beställningsnummer - Hjul med plåtfälg eller plastfälg och nållager Hjuldiameter x Fästplatta Bygghöjd Belastning Best.nr. Best.nr. Best.nr. Best.nr. bredd mm Storlek Hålav- Hål ca mm kg Länkhjul Fasta hjul Länkhjul Fasta hjul mm stånd mm mm plastfälg plastfälg plåtfälg plåtfälg 185 x x x 75 10, x x x 75 10, x x x 75 10, x x x , Serie: SLO-Stalu /SBO-Stalu Beställningsnummer - Hjul med plåtfälg och kullager Hjuldiameter x Fästplatta Bygghöjd Belastning Best.nr. Best.nr. bredd mm Storlek Hålav- Hål ca mm kg Länkhjul Fasta hjul mm stånd mm mm (bild 1) (bild 2) 260 x x x x x x x x x Länkhjul kan levereras med broms. Kan även levereras med grå däck. Axlar för hjulsatser Tillverkas i olika utföranden. Levereras med luftgummihjul eller massiva gummihjul. HACO-hjulsats=Axel+2 hjul monterat. *Vid beställning ange hjultyp, hjuldiameter, hjullagring och spårvidd. Däck och slang se separat prislista. 32 Hacorollen hjulkatalog 32

33 Luftgummihjul Belastning 75 kg Luftgummihjul Luftgummihjul med svart plastfälg. Grå däck. Kullager. Kan levereras med punkteringsfria innerslangar NMF. Bild Hjuldiam.x Dimension Axelhål Navlängd Belastning Best.nr. nr. bredd mm mm mm kg 1 150x30 6x1 1 / x45 7x1 3 / x32 8x1 1 / x 50 8 x x x *310 x / 2 x2 1 / *406 x x **500 x x * Kan även levereras med trumbroms. ** Hjul nr 7 har utgått och ersätts med stålekerhjul. Reduceringsbussningar för andra axelhål kan erhållas (se sidan 40). Kan levereras med svarta däck. Däck och slang se separat prislista. 33 Hacorollen hjulkatalog 33

34 Luftgummihjul Belastning kg 1 2 Luftgummihjul Luftgummihjul med plastfälg. Svart eller grå däck. Levereras med glid- eller nållager. Samtliga luftgummihjul kan levereras punkteringsfria (NMF eller fyllda). Hjuldiam.x Dimension Axelhål Navlängd Färg Belastning Bild nr. bredd mm mm mm kg 1 200x50 8x grå x svart x svart x svart 200 Beställningsnummer Hjuldiam.x bredd mm Glidlager Nållager 200 x x x x Även andra axelhål och navlägder kan erhållas. Reduceringsbussningar för andra axelhål kan erhållas (se sidan 40). Däck och slang se separat prislista. 34 Hacorollen hjulkatalog 34

35 Luftgummihjul Belastning kg Luftgummihjul Luftgummihjul med plåtfälg. Samtliga luftgummihjul kan levereras punkteringsfria (NMF eller fyllda). Svart eller grå däck. Levereras med nål-, glid- eller kullager. Bild Hjuldiam.x Dimension Lagring Axelhål Navlängd Belastning Färg Best.nr. nr bredd mm mm mm kg x 45 7 x 1 3 / 4 Nållager grå x 50 8 x 2 Nållager grå x x 2 Kullager grå x Nållager svart x Nållager svart x / 2 x2 1 / 4 Nållager grå x / 2 x2 1 / 4 Nållager svart x Kullager svart x x 1.75 Glidlager grå x x Glidlager svart BMX Även andra axelhål och navlängder kan erhållas. Däck och slang se separat prislista. 35 Hacorollen hjulkatalog 35

36 Luftgummihjul Belastning kg 1 2 Luftgummihjul för tyngre transporter Luftgummihjul med stålfälg för fribärande (= fri) eller gaffelmontering (= gaf). Axeltapp kan erhållas till fribärande luftgummihjul. Svart däck. Kullager. Samtliga luftgummihjul kan levereras punkteringsfria (fyllda). Bild Hjuldiam.x Dimension Lagring Axelhål Navlängd Belastning Best.nr. Best.nr. nr bredd mm däck mm mm kg Axeltapp 210 x 65 Fri / x 85 Fri / x 95 Fri / x 100 Fri / x 100 Fri / x 138 Fri / x 165 Fri / x 175 Fri bulthål nav, tapp x 65 Gaf x 85 Gaf x 85 Gaf x 95 Gaf x 95 Gaf x 100 Gaf x 100 Gaf x 138 Gaf x 138 Gaf x 163 Gaf x 163 Gaf Däck och slang se separat prislista. 36 Hacorollen hjulkatalog 36

37 Övriga industritillbehör Svänglager Används bl a till roterande och vridbara soptunnor och bord. Bild Svänglager- Fästplatta Belastning Best.nr. nr diameter Storlek Hålavstånd Hål kg ca mm mm mm mm x 85 80/77 x 60 8, x x 80/75 10, x x , Tryckfötter Tryckfot med gummibelagd bottenplatta. Av special-gjutstål. Knäled- och fjäderhållare av kraftig stålplåt. Brännlackerat silvergrå. Plattstorlek Hålavstånd Hål Plattjocklek Bottenplatta Frigång Bygghöjd Belastning Best.nr. mm mm mm mm mm från golv mm ca mm kg 125 x x , x x , Hacorollen hjulkatalog 37

38 Övriga industritillbehör Flänshjul Stålhjul SIS 1672 med fläns. Dubbla kullager. Axeltapp med mutter och fjäderbricka. Tappstålet SIS Används för räls eller balk. Bandiam.x Flänsdiam.x Kon Tapp bredd mm bredd mm (grader) Ansatsdiam.x M-gänga x Distans Vikt Belastning längd mm längd mm kg kg Konisk bana 50 x x 8 5,5 - M16 x 35,5 5,5 0, x x 8 5,5 - M16 x 35,5 5, x x 8 * - M16 x 35,5 5,5 1, x x 15 * 30 x 11 M24 x , x x x 11 M24 x , Plan bana 66 x x x 13 M16 x , x x x 11 M24 x , x x x 18 M24 x , x x x 17 M24 x , x x x 17 M24 x , *Sfärisk bana. Bandiam.x Beställningsnummer bredd mm Konisk bana 50 x x x x x Plan bana 66 x 22** x x x x **Endast ett kullager. 38 Hacorollen hjulkatalog 38

39 Övriga industritillbehör Rälshjul Svarvade stålhjul av special-gjutstål i kraftigt utförande. Stor bärförmåga och slitstyrka. Levereras med nål-, glid- eller kullager. Hjul Ø Hjul Ø Ban- Ban- Lag- Nav- Nav- Axel- Belastning Best.nr. utan med bredd bredd ring längd diam hål kg fläns fläns med utan fläns fläns ca mm ca mm ca mm ca mm ca mm ca mm ca mm GL GL Ok GL Nål Ok GL Nål Ok GL Nål Ok GL Ok GL Nål Ok GL Nål Ok Hacorollen hjulkatalog 39
