Effektivt och starkt kemiskt ankare med lång hållbarhet och snabb härdning, även under vatten

Transkript

1 side 1 av 5 Två-komponents kemiskt ankare baserat på vinylesterharts Kan användas på blöta ytor, även under vatten Härdar snabbt och blir starkare än underlaget Härdar utan att krympa eller epandera Styren- och ftalatfri Lång hållbarhetstid Tål höga belastningar BESKIVNING: ANCHO7 är ett proffesionellt kemiskt ankare för snabb och enkel montering, montering i alla typer av byggmaterial som betong, massiv och hål mursten samt lättbetong. Kan även användas som fyllnadsmaterial i borrhål och liknande. ANCHO7 har två kammare inne i patronen som håller komponentera åtskilda, något som förhindrar kladd och även ökar hållbarheten. Komponenterna blandas i rätt mängd i blandningsröret på väg ut ur patron. Efter applicering kan det använda blandningsröret sitta kvar på patronen och fungerar då som försegling av innehåll som är kvar i patron. Vid användning nästa gång byt bara till nytt blandningsrör och använd igen. ANCHO7 är ETA-godkänd och motståndskraftig mot UV-ljus, kemikalier, klor- och saltvatten, samt brand (F120). Kan användas på blöta material och även inomhus då den är ftalat- och styrenfri. Tål temperatur från -40 C till +80 C efter härdning. ANCHO7 kan lagras i minst 12 månader, även vid öppning av patron, om korken är ordenligt påskruvad efter användning. Lagras stående i rumstemperatur. Arbetstemperatur +5 C till +20 C för ANCHO7 och -5 C till +40 C för material/ämne/luft. Vid behov används pluggarna, ANCHO7 M13 eller -M15. TILLBEHÖ: M13 ochm15 pluggar för montering i hål material Etra blandrör Anchor7 Blandrör M13 plugg M15 plugg TEKNISKT: Bas Färg Lukt Arbetstemperatur Temperaturbeständighet efter full härdning Vinylesterharts, styren- och ftalatfri Grå Svag Mellan -5 o C till +40 o C. Patronen bör ha en temperatur på mellan +5 o C till +20 o C vid påföring. Från -40 o C till +80 o C. I kortare perioder upptill +120 o C Täthet 1,66 kg/dm 3 Tryckfasthet 103 N/mm 2 Böjnings styrka 37 N/mm 2 Dynamisk elastisitet 1200 N/mm 2 Kemisk motstånd Hållbarhet Förvaring Förpackning Hög Minst 12 månader, även efter öppning av patron, om korken eller blandningsröret är ordenligt påskruvad efter användning. Lagras stående i rumstemperatur. 280ml TEKNISK INFOMATION: ETA-certifiserat: Testat i enighet med ETAG 001, del 5 i betong för tunga ankare och anläggningar som redan är monterat; ETA/CE alternativ 7 för betong utan sprickor. Brandcertifisering F120: testrapport Vattentätt enligt DIN EN 123 standard. Artikelnr T T T T Tlf Fa Copyright

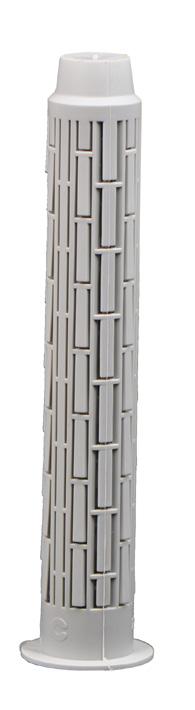

2 side 2 av 5 ANVÄNDNINGSOMÅDEN All infästning som ska tåla höga belastningar Fästning av fasadpartier Montering av staketstolpar och ledstänger Fyllning av ej önskade borrhål eparation av betong Andvänds med fördel istället för epansions bultar nära hörn och kanter av materialet då ANCHO7 har epansionsfri härdning TILLBEHÖ Plugg för användning till hål material. Bultstr. Längd Antal i förpackning Artikelnr. M13 10 mm 100 mm 4 T M15 12 mm 100 mm 4 T Blandrör 6 T BUKSANVISNING: Borra ett hål med rätt diameter för bulten (se diagram längre bak i produktinformationen). ensa borrdamm från hålet, lämpligast med en stålborste och tryckluft. Detta är viktig för optimalt fäste. Vid första gångs användning av ny patron, kläm ut massa på ett bit papper så att komponenterna blandat ordentligt och färgen är jämn grå. Patronen innehåller två kammrar som blandas korrekt i blandröret (dysan) innan applicering. a) För ankring i solid massa: Fyll på med ankarmassa från botten och upp. b) För ankring i hål material (hållsten m.m.): Använd pluggarna M13 eller M15 och fyll dessa med ankarmassa från botten och upp. Med plugg undviker man att fylla upp onödigt mycket ankarmassa i hålstenen tomrum. Skruva sen försiktigt in bulten i hålet. Det är viktig att skruva bulten in för att massan ska krypa in bra i gängorna och därmed fästa bra. a) b) +20 o C Tlf Fa Copyright

3 side 3 av HÄDNINGSTID: Temperatur Öppentid innan härdning Härdning på torrt underlag Härdning på våta underlag +35 C 2 min. 20 min. 40 min. +30 C 4 min. 25 min. 50 min. +20 C 6 min. 45 min. 90 min. +10 C 15 min. 80 min. 160 min. +5 C 25 min. 120 min. 240 min. 0 C 45 min. 180 min. 360 min. -5 C 90 min. 360 min. 720 min. 1.1 BOSTOLEK: Bult format Borrstorlek Borrhål Tensile /styrka M mm kn/cm² M mm kn/cm² M mm kn/cm² M mm kn/cm² 1.2 MONTEING I BETONG I MM INSTALLATION I MATEIAL MED HÅLUM I MM Bultstorlek M8 M10 M12 M16 M20 M24 M27 M30 M6 M8 M10 M12 Avstånd till kant * Min. avstånd till kant , Avstånd mellan hål Min. avstånd mellan hål Borrhål djup Min. betongtjocklek Bultstorlek Borrstorlek Åtdragningsmoment i Nm * Kvaliteter av betong kan variera. Gör ett test innan borrning nära kanten. Tlf Fa Copyright

4 side 4 av BANDMOTSTÅND I KN: M8 M10 M12 M16 M20 F30 1,90 4,50 6,00 11,00 16,00 F60 0,85 2,10 3,00 6,60 9,00 F90 0,55 1,35 2,00 4,90 6,40 F120 0,40 1,00 1,50 4,00 5, BÖJNING OCH KOMPESSIONSSTYKA: Test nr. Ålder vid försök Vikt / täthet - kg/dm³ Böjningsstyrka - N/mm² Kompressionsstyrka - N/mm² 1 24 timer 1, / timer 1, / timer 1, / 97 Genomsnitt 1, , DYNAMISK ELASTICITET: Test nr. Vikt / täthet - kg/dm³ Efter 24 timmar 1 1, , , Genomsnitt 1, KONSUMTION AV ANCHO7 I SOLIDA MATEIAL 1.7 INSTALLATION AV ANCHO7 I MATEIAL MED HÅLUM Bultstorlek Antal ankare pr patron* M8 48 M10 32 M12 20 M16 8 * Borrhålets djup anges i tabell 1.2. Med M13 plugg (Borrstorlek Ø 13-16mm) Med M15 plugg (Borrstorlek Ø 15-18mm) Bultstorlek Antal ankare pr patron Antal ankare pr patron M M M M Tlf Fa Copyright

5 side 5 av 5 ANCHO7 MOTSTÅND MOT KEMIKALIE Kemikalier Koncentastion Beständig Ei beständig Aceton 5 Ammoniak, vattenlösning Koncentrerad Anilin Borsyra, vattenlösning All Citronsyra 50 Dieselolja Eldningsolja Etanol 96 Fenol, vattenlösning All Formaldehyd, vattenlösning 20 Fosforsyra <80 Glykol Glykol (Etylenglykol) Havsvatten Isopropyl Kalciumhydroid Kalciumhydroid, olöseligt i vatten All Kaliumkarbonat, vattenlösning All Kaliumklorit, vattenlösning All Kaliumnitrat (salpeter), vattenlösning All Kaustik soda All Koltetraklorid Linolja Magnesiumklorid, vattenlösning All Metanol, träsprit Mjölksyra <80 Myrsyra 30 Natriumfosfat, vattenlösning All Natriumklorid, vattenlösning All Natriumsilikat All Oleinsyra Salpetersyra 30 Saltsyra All Svavelsyra <50 Toluen Trikloretylen Vinsyra Ättiksyra >40 Ättiksyra 10 esultaten som visas i tabellen gäller för kemisk kontakt i korta perioder med fullständig härdad ANCHO7 (f.te vid temporär kontakt med ANCHO7 under ett utsläpp) Tlf Fa Copyright
