1 MONTAGE GLAS Installationsinstruktioner för skärmtak glas DESIGN LINEAR SYSTEM Steg för steg till helt monterade skärmtak

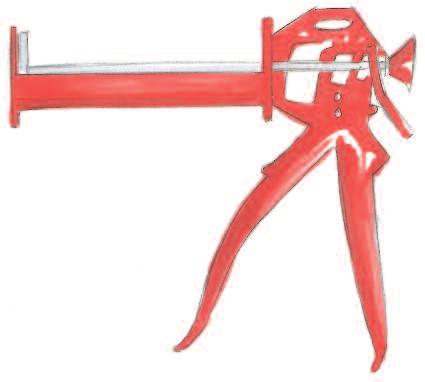

2 F ÖRBEREDELSER FÖR MONTERING Material och verktyg Penna för att markera Tumstock / måttband Vattenpass Monteringsmaterial Hammare Gummihammare Planera med 2-3 personer för montering 19 mm gaffelnyckel 6 mm insexnyckel skruvmejsel silikonpistol Silikon Silikonspatel 2

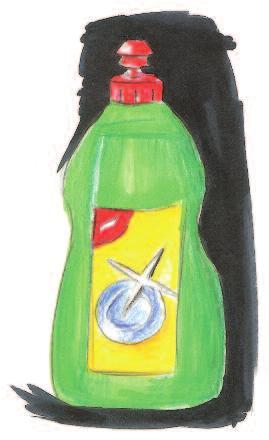

3 MONTAGE GLAS rengöringsmedel spraya flaska luftpumpe Pappershandduk Rulle Hink Dammsugare Borrmaskin 16 mm / 20mm Betongborr eller Trä / metall borr 14mm Ström Alu. byggnadsställning och stege h jälpa dig dig vid montering! 3

4 PACKLISTA Standard leverans Glas skiva Alu. skärmtak skena 2 st. Profiler ovala täcklock Alu. skärmtak skena 2 st. Profiler rektangulär profil 2 låstappar Ändlock Ändlock 4 st skruvar för ändlock! Kontrollera före installation om du har fått en full leverans. 4

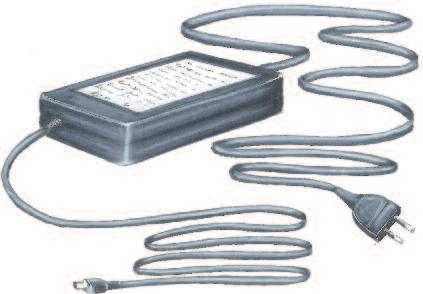

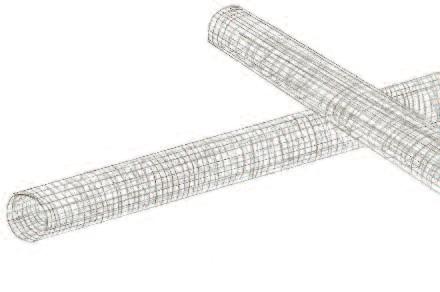

5 MONTAGE GLAS Extra tillbehör Självrengörande glas LED-List Trafo Vattenränna Plastkil 5 Grad för taklutning Infästningsmaterial Brickor Muttrar Kemankare för betong ankarmassa Konsol gängstång Gängstänger Perfohylsa till ankarmassa för isolerings vägg Används vid montage i hålbetong/tegel eller hålsten tillsammans med Ankarmassa 5

6 VÄGGMONTERING De olika typerna av vägg Fästsystem skall vara lämpliga för byggnadsmaterialet av väggen. Beroende på om du vill montera särmtak på murverk, trästomme eller på en värmeisolerad fasad, behöver du lämpligt material. Många byggnader har isoleringssystem, som sitter på murverket ett tjockt lager av styvt skum eller mineralull. Montera endast detta skikt, kan du inte fixa det. För en stabil förankring måste du penetrera åtminstone till murverk eller betong. Du hittar en Ö versikt av vanliga underlag Vi rekommenderar att du använder hög kvalitet på infästnings material normal murverk perforerade perfohylsa samt gängad stång och Ankarmassa Väggar med tegel 2 st. hylsor, gängade stänger med ankarmassa, ca. 50 mm mellan som stöd Väggar med tegel 1 st. hylsa, gängade stänger med ankarmassa 6

7 MONTAGE GLAS i Värmeisolering Sviktande vägg Konsol gängstång med ankarmassa Värmeisolering När väggen har inte den nödvändiga lastkapacitet gängstång skruvas inifrån Viktig information: : Stång längd skjuter ut 22 mm vid ej Plastkil 5 g rad för taklutning Sång längd 28 mm vid plastkil Varning: Gör en inspektion på plats med avseende på de utdragskrafter. Lättbetong G ängstången från insidan med ankarmassa och 70 mm bricka Observera i alla typer av gällande föreskrifter och standarder respektive specifikationer på lastkapacitet. Trästomme Gängst ång från insidan med motplatta som stöd 7

8 MONTERING Steg för steg guide 1 Rita horisontellt position 2 Arbeta med vattenpass Höjd fastels individuell, standard ca. 20 cm ovanför dörrkanten 3 Markera för borrhål 8

9 MONTAGE GLAS Förfarande för värmeisolerad fasad 3a Hålbild isolerade fasad 20mm ovanför och 40 mm nedanför markören 3b Installation av konsolen i isolerade fasad 4 Förborra med 16mm borr. Borrning och dammsug 5 Grundlig avblåsning av borr hål Tips använd 20 mm borr vid värmeisolerade fasader. 9

10 MONTERING Vid murverk / tegel + klinker 6 Dammsug tills hålet är dammfri och ren 7 Kapa upp perfohylsa till längden av borrhålen 8 Gängstång längd borrhålsdjup + 22 mm med till Plastkil mm 9 infoga perfohylsa 10

11 MONTAGE GLAS 10 Förberedelse Silikon pistol och ankarmassa injicera. produktinformation Följ alltid. OBS!!! Vänligen arbeta så snabbt som möjligt, eftersom bindemedlet härdar snabbt. Glöm inte skyddshandskar. 11 Skruva den gängade stången i väggen tills det tar stopp 12 Applicera ankarmassa på den gängade stången OBS!!! Glöm inte skyddshandskar. 13 Vrid gängstången och knacka med en gummihammare tills det tar stopp 11

12 MONTERING Steg för steg instruktioner 14 Gängst ång längd 22 mm utan Plastkit 28 mm med Plastkil 5 grader 12

13 MONTAGE GLAS 15 Borra hål i Plastkil 16 Borra plastkil med 14 mm metall eller trä borr 17 Applicera silikon mellan plastkil och väggen 18 fixera plastkil 13

14 MONTERING Steg för steg instruktioner 19 Avlägsna silikonrester med en spatel 20 Dags för en kopp kaffe 21 Hantera glas på ett säkert sätt 22 Fäst nedre del av profil på gängstänger 14

15 MONTAGE GLAS 23 lätt med gummiklubba 24 Skruva muttrarna och brickorna på gängstängerna med 40 Nm Alternativ: LED-ljus remsa 25 LED-Sätt lysdioden remsan 26 Ljus genom glaskanten 15

16 MONTERING Schritt für Schritt Anleitung 27 Positionera den övre halvan av profilen 28 Skruva löst skruvar för att lätt montera glaset som skall införas i skenan 29 För in glaset fram till stopp läge och rikta in den i jämnhöjd med profilkanterna OBS!!! Positionera glaset i det slutliga läges höjd tills den slutligen dras åt. 30 Sätt säkerheten stiften på båda sidor 16

17 MONTAGE GLAS 31 Säkerhetsställ profil övre 32 Slutlig åtdragning med 20 Nm 33 Montera toppen och botten av täckprofilen 34 Skruva på ändlocken 17

18 MONTERING 35 Täta mellan vägg och skena silikon med Tipp Silikon på väggen hindrar vatten från att rinna bakom profilen. Till exempel i fallet med tegel eller djupa klinker fogar 18
