1 HALFEN INJEKTERINGSMASSA MED TILLBEHÖR BETONG HB 14 - SE

2 INNEHÅLL INNEHÅLL Injekteringsmassa HB V-Plus styrenfri vinylester 4-5 Injekteringsmassa HB ER-SF epoxi 6-9 Injekteringsmassa HB - W styrenfri vinylester för låga temperaturer 10 Injekteringssprutor och tillbehör 11 HALFEN - EN SÄKER FÖRANKRING Halfen AB är Sveriges ledande leverantör till bygg- och betongelementindustrin med ett heltäckande sortiment för förankring, infästning och montage. Välkända produkter, som nästan uteslutande är egentillverkade, borgar för högsta kvalitet och lång livslängd. HALFEN, DEHA, BULO, SNAP, DEMU och Frimeda - bakom dessa varumärken står många års produktutveckling och rigorösa kvalitetskontroller. Med professionell rådgivning, lång erfarenhet och gedigen branschkunskap tar vi fram helhetslösningar. Vår roll är att lyssna, assistera och snabbt vara startberedda genom hela byggprocessen - från planeringsstadiet ända fram till färdig konstruktion. Genomtänkt logistik och stor leveranspotential ger oss extra försprång i vår service till dig. Enligt ETA-godkännandet har du till ditt förfogande en av de bästa kemiska ankare på den europeiska marknaden. Produkterna är godkända för att användas med ett stort urval av gängstänger (från M8 till M24) och armeringsjärn diameter 8-32 mm. Certifierade temperaturer är i intervallen -40 C / +40 C ( T max lång tid = 24 C ) och -40 C / +50 C ( T max lång tid = 40 C ) HALFEN HB 14 - SE

3 MONTAGE I MASSIVA MATERIAL 4x 4x 4x Monteringsanvisningar Hål borras enligt anvisningar på förpackning. Viktigt är att borrdamm avlägsnas med borste och blåspump. Diamantborrade hål måste ruggas upp med stålborste. Ankarstången vrids ner för hand och roteras för att säkra att massan fördelas korrekt i hålet. Beakta härdningstiden innan ankaret belastas HALFEN HB 14 - SE 3

4 HB-V Plus Beskrivning Halfen Injekteringsmassa HB V-Plus är en styrenfri, snabbhärdande och nästan luktfri produkt med mycket hög prestanda. HB V- Plus är ETA-godkänd för sprucken betong (Option 1) och ej sprucken betong (Option 7). Lämpliga material är betong och sten. HB V-Plus-300-CE styrenfri vinylester 300 ml Halfen HB V-Plus kan användas i vattenfyllda hål utan reducerad prestanda och är certifierad för användning med gängstänger M8 M24 samt armeringsjärn ø 8 32 mm. Certifikatet innehåller montage med tre olika ankardjup vilket ger stor flexibilitet i planeringsskedet. Egenskaper Europeiskt typgodkännande ETA-09/0140 med gängstång och ETA 09/0246 med armeringsjärn, Option 1 och 7, kategori 1 och 2, vattenfyllda hål M8-M24 Låg VOC-halt, A+ klassificering (AFSSET) Temperaturresistents -40 C +120 C Lagringstemperatur C CE-märkt HB V-Plus-400-CE styrenfri vinylester 400 ml Användningsområden Anläggning Industri El VVS Prefabmontage Under vatten Sten Massivt tegel Perforerat tegel Håltegel Trämontage Olika förankringsdjup HALFEN HB 14 - SE

5 HB V-Plus-CE VINYLESTER Rekommenderade tillåtna laster (kn) med armeringsjärn i osprucken betong: (betongkvalitet min C20/25, armeringsjärn BST 500) Ø 10 mm 11,7 12,1 Ø 12 mm 17,2 17,4 Ø 16 mm 27,0 31,0 Ø 20 mm 37,6 48,4 Ø 25 mm 51,7 75,7 Rekommenderade tillåtna laster (kn) med gängstång i osprucken betong: (betongkvalitet min C20/25, gängstång kvalitet min 5.8) MIN M8 60 9,0 5,4 M ,0 8,6 M ,0 12,5 M ,0 23,3 M ,6 36,3 M ,9 52,5 MED M8 80 9,0 5,4 M ,3 8,6 M ,8 12,5 M ,6 23,3 M ,8 36,3 M ,9 52,5 MAX M ,9 8,3 M ,1 13,2 M ,1 19,2 M ,5 35,7 M ,6 58,0 Halfen HB V-Plus är en ETA-godkänd vinylester med hög lastkapacitet i både fuktig betong och i vattenfyllda hål. Produkten är godkänd med gängstänger i dimensioner M8 - M24 samt med armeringsjärn i dimensioner mellan 8 32 mm. Produkten är certifierad för montage med tre olika sättdjup vilket ger konstruktören stor flexibilitet i planeringsfasen. M ,5 83,7 OBS! Förutsätter gängstång kvalitet 8.8 Kontakta Halfen för mer information och tekniska underlag HALFEN HB 14 - SE 5

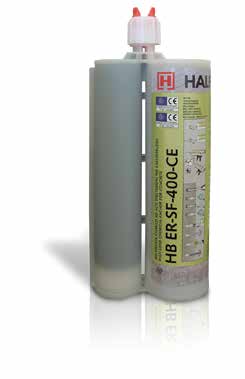

6 HB ER-SF Epoxi Beskrivning Halfen HB ER är ett högkvalitativt epoxibaserat injekteringssystem som är fritt från lösningsmedel och helt luktfritt. Produkten har dubbla ETA-godkännande att använda i kombination med gängstång (M8-M30) samt armeringsjärn med diameter 8-32 mm. Produkten kan användas i fuktiga hål utan att härdningstiden blir längre. HB ER-SF-265-CE Lösningsmedelsfri Epoxi 265 ml Halfen HB ER är ETA godkänd för ej sprucken betong i dimensionerna M8-M30 (Option 7), samt sprucken betong i dimensionerna M12-M24 (Option 1). ETA godkännandet innefattar också infästning med armeringsjärn enligt EC 2 med maximalt infästningsdjup om 2500 mm, såväl borrat som kärnborrat (torrt/fuktigt). HB ER-SF-400-CE Lösningsmedelsfri Epoxi 400 ml ETA-13/0267 ETA-13/0266 M12... M HALFEN HB 14 - SE

7 HB ER-SF Epoxi Rekommenderade tillåtna laster (kn) med armeringsjärn i osprucken betong: (betongkvalitet min C20/25, armeringsjärn BST 500) Ø 8 mm 9,4 7,7 Ø 10 mm 13,3 12,1 Ø 12 mm 19,5 17,4 Ø 14 mm 25,5 23,7 Ø 16 mm 26,9 31,0 Ø 20 mm 39,6 48,4 Ø 25 mm 58,9 75,7 Ø 28 mm 77,6 95,0 Ø 32 mm 86,2 124,0 Kontakta Halfen för mer information och tekniska underlag. Monteringsanvisningar Hål borras enligt anvisningar på förpackning. Viktigt är att borrdamm avlägsnas med borste och blåspump. Ankarstången vrids ner för hand och roteras för att säkra att massan fördelas korrekt i hålet. Beakta härdningstiden enligt anvisningarna på förpackningen innan ankaret belastas. Användningsområden Anläggning Industri El VVS Under vatten Sten Massivt tegel Trämontage Prefabmontage 2014 HALFEN HB 14 - SE 7

8 HB ER-SF EPOXI Rekommenderade tillåtna laster (kn) med gängstång i ej sprucken betong: (betongkvalitet min C20/25, gängstång kvalitet min 5.8) MIN M8 60 8,5 5,4 M ,0 8,6 M ,0 12,5 M ,2 23,3 Rekommenderade tillåtna laster (kn) med gängstång i sprucken betong: (betongkvalitet min C20/25, gängstång kvalitet min 5.8) MIN M ,9 12,5 M ,2 19,8 M ,6 29,2 M ,1 32,2 M ,5 36,2 M ,6 45,2 M ,7 55,4 M ,6 63,2 MED M8 80 9,0 5,4 M ,3 8,6 M ,8 12,5 M ,6 23,3 M ,4 36,2 M ,1 52,5 M ,4 68,2 M ,6 83,4 MED M ,6 12,5 M ,5 23,3 M ,0 36,2 M ,1 52,5 MAX M ,1 19,2 M ,6 35,7 M ,1 58,0 M ,5 83,7 OBS! Förutsätter gängstång kvalitet 8.8 MAX M ,9 8,3 M ,1 13,2 M ,1 19,2 M ,5 35,7 M ,6 58,0 M ,5 83,7 M ,4 108,8 M ,9 133,1 OBS! Förutsätter gängstång kvalitet 8.8 Kontakta Halfen för mer information och tekniska underlag HALFEN HB 14 - SE

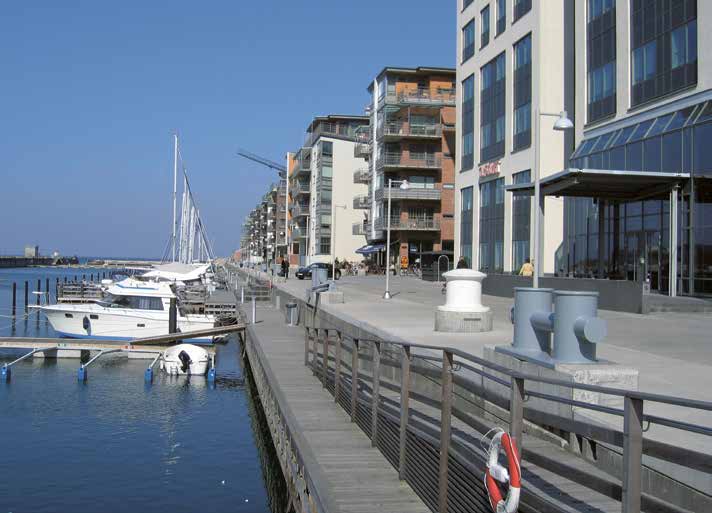

9 HB ER-SF EPOXI Västra Hamnen, Malmö HB 4.6-FZB Gängstång i kvalitet 4.6 blankförzinkad med 45 kapning HB A 2 Rostfri gängstång med 45 kapning HB-VA Gängstång på löpmeter, blank- eller varmförzinkad eller rostfritt stål, kvalitet A2 eller A HALFEN HB 14 - SE 9

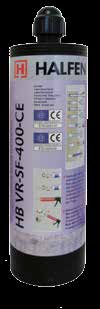

10 HB VR-SF- W Vinylester för låga temperaturer Beskrivning Styrenfri vinylester för massiva material som betong och sten samt tegel. Produkten är speciellt utvecklad för användning i låga temperaturer ner till 18 C. Beakta att härdningstiden förlängs enligt tabell på förpackningen. Produkten är luktfri och kan därför användas i miljö med dålig ventilation. Vid användning i vattenfyllda hål skall rekommenderade laster reduceras med 20%. HB VR-SF-W-400-CE Styrenfri vinylester, patron 400 ml -18 C 30 Användningsområden Anläggning Industri El VVS Prefabmontage Under vatten Sten Massivt tegel Perforerat tegel Håltegel Trämontage För installation vid låga temperaturer HALFEN HB 14 - SE

11 INJEKTERINGSPISTOLER HB 300 Beskrivning: Professionell injekteringspistol Vikt: 0,70 kg HB 300 Pro Beskrivning: Professionell injekteringspistol Vikt: 0,90 kg HB 400 Pro Beskrivning: Manuell injekteringspistol med mekanism för minskat motstånd Vikt: 1,10 kg HB E-Pro Beskrivning: Manuell injekteringspistol med mekanism för minskat motstånd Vikt: 1,20 kg I sortimentet finns även batteridrivna och pneumatiska injekteringspistoler. Kontakt oss för mer information. Tillbehör Artikel HB MIX HB MIX-C HB MIX-PR HB MIX-PR HB S HB SCV 12 HB SCV 14 HB SCV 16 HB SCV 18 HB SCV 20 HB SCV 26 HB SCV 30 Blandningsrör Kort blandningsrör Ø 8x1000 mm Mixerförlängning Ø10x1000 mm Mixerförlängning Blåspump Stålborste Ø 12 mm Stålborste Ø 14 mm Stålborste Ø 16 mm Stålborste Ø 18 mm Stålborste Ø 20 mm Stålborste Ø 26 mm Stålborste Ø 30 mm Stålborstens diameter skall vara 2 mm större än hålets diameter HALFEN HB 14 - SE 11

12 HALFEN YOUR BEST CONNECTIONS Västra Hamnen, Malmö HALFENS ÖVRIGA SORTIMENT ANKARSKENOR MONTAGESKENOR ARMERINGSSKARVAR FÖRTAGNINGSLÅDOR HIT BALKONGINFÄSTNING TRANSPORTANKARE TRANSPORTANKARE SANDWICHANKARE - DEHA Kulankare - DEHA Hylsankare - FRIMEDA B till 08 /10 - SE PDF 14/ Halfen AB, Sverige TEGELKONSOLER DETAN DRAGSTÅNGSYSTEM DISTANSER/PLAST DEMU INFÄSTNINGAR Halfen AB Vädursgatan Göteborg Telefon: Telefax: E-post: Internet:
