Inskruvbar motståndstermometer Typ TR10-C, med flerdelat skyddsrör typ TW35
|
|
- Kristina Abrahamsson
- för 7 år sedan
- Visningar:
Transkript
1 Elektrisk temperaturmätteknik Inskruvbar motståndstermometer Typ TR10-C, med flerdelat skyddsrör typ TW35 WIKA datablad TE Användningar Tillverkning av maskiner, anläggningar och behållare Energi- och kraftverksteknik Kemisk industri Livsmedels- och dryckesindustri Sanitets-, värme- och klimatteknik Kännetecken effekt Användningsområden från C Med integrerat skyddsrör typ TW35 Fjädrad mätinsats (utbytbar) Explosionsskyddade utföranden Ex i, Ex n och NAMUR NE24 Beskrivning Motståndstermometrar i denna typserie är avsedda för direkt inskruvning i processen, huvudsakligen i behållare och rörledningar. Dessa termometrar är lämpliga för flytande och gasformiga medier vid måttlig mekanisk belastning och normala kemiska påfrestningar. Skyddsröret av typ TW35 av CrNi-stål är helsvetsat och inskruvat i anslutningshuvudet. Den utbytbara mätinsatsen kan demonteras utan att hela givaren måste demonteras från anläggningen. På detta sätt går det att utföra kontroller, mätmedelsövervakning eller, vid service, ett byte under driften när anläggningen är igång. Val av norm- eller standardlängder påverkar leveranstiden och en eventuell lagerhållning av reservdelar på ett gynnsamt sätt. Inskruvbar motståndstermometer typ TR10-C med flerdelat skyddsrör typ TW35 Monteringslängder, processanslutning, skyddsrörsutförande, anslutningshuvud samt typ av sensor och antal sensorer, noggrannhet och kopplingsmetod kan väljas individuellt för respektive användning. Som tillval monterar vi analoga eller digitala givare från WIKA-programmet i anslutningshuvudet TR10-C. WIKA datablad TE /2012 Sidan 1 av 6 Datablad till liknande produkter: Mätinsats motståndstermometer; typ TR10-A, TR10-K; se datablad TE Motståndstermometer för montering i ett skyddsrör; typ TR10-B; se datablad TE Flänsmotståndstermometer; typ TR10-F; se datablad TE 60.06
2 Sensor Sensorn är placerad i mätinsatsen. Denna kan bytas och är fjädrad. Kopplingsmetod sensor Två ledare Ledningsmotståndet kommer med i mätningen som ett fel. Tre ledare Fr.o.m. en kabellängd på ungefär 30 m kan det förekomma mätavvikelser. Fyra ledare Anslutningsledningarnas inre motstånd är försumbart. Sensorns gränsavvikelse enligt DIN EN Klass B Klass A Klass AA Mätinsats Mätinsatsen är tillverkad av vibrationsokänslig mantlad mätledning (MI-ledning). Mätinsatsens diameter ska vara ungefär 1 mm mindre än skyddsrörets håldiameter. Spaltbredder över 0,5 mm mellan skyddsröret och mätinsatsen har en negativ effekt på värmeöverföringen och leder till att termometern reagerar på ett ogynnsamt sätt. Att tänka på är att mätinsatsen är fjädrad (fjädringsväg: max. 10 mm) för att garantera ett mottryck mot skyddsrörets botten. Standardmaterialet i mätinsatsens mantel är CrNi-stål. Andra material på begäran. Kombinationer av kopplingsmetoder med två ledare och klass A resp. klass AA är inte tilllåtna. Detaljerad information om Pt100-sensorer finns i Teknisk information IN under Normlängder mätinsatser Mätinsats-Ø i mm Normmätinsatslängder i mm De längder som finns med i denna tabell motsvarar normlängderna. Mellanlängder och överlängder kan förekomma utan problem. Möjliga kombinationer av mätinsatsdiametrar, antal sensorer och kopplingsmetod för sensorer Mätinsats-Ø i mm Sensor, sensorkopplingsmetod 1 x Pt100 Sensor, sensorkopplingsmetod 2 x Pt100 Två ledare Tre ledare Fyra ledare Två ledare Tre ledare Fyra ledare 3 x x x x x - 6 x x x x x x 8 x x x x x x Komponenter typ TR10-C Bild med cylindrisk gänga, konisk gänga, se "Mått i mm" Teckenförklaring Anslutningshuvud Halsrör Mätinsats Sändare (tillval) Skyddsrör typ TW L l 5 U 1 F 1 N(M H ) E M Nominell längd Mätinsatsens längd Monteringslängd Skyddsrörs-Ø Halslängd Halsrörslängd Sidan 2 av 6 WIKA datablad TE /2012
3 Skyddsrör typ TW35 Konstruktion av skyddsröret typ TW35 Skyddsrören är tillverkade av dragna rör med insvetsad botten och de är inskruvade i anslutningshuvudet. Kabelutmatningen kan justeras genom att man vrider anslutningshuvudet. en fästs i fabriken enligt kundens önskemål och detta ger monteringslängden. Monteringslängder enligt DIN är att föredra. Konstruktioner enligt DIN liksom speciella konstruktioner (t.ex. med avsmalnande skyddsrör, med förstärkt halsrör etc.) kan levereras i CrNi-stål eller i speciella material på begäran. Teckenförklaring Form 2G enligt DIN Form 3G enligt DIN Form WS Fler tekniska data om skyddsröret finns i WIKA-databladet TW Utföranden enligt DIN Konstruktion Ytter-Ø skyddsrör F 1 Ytter-Ø skyddsrör på spetsen F 3 Inner-Ø skyddsrör på spetsen d 1 Form 2G 160 G ½ B, G 1 B 9, 11, 12, Form 2G 250 G ½ B, G 1 B 9, 11, 12, Form 2G 400 G ½ B, G 1 B 9, 11, 12, Form 3G 160 G ½ B, G 1 B , ,1 / - 0, Form 3G 220 G ½ B, G 1 B , ,1 / - 0, Form 3G 280 G ½ B, G 1 B , ,1 / - 0, Form 3G 160 G ½ B, G 1 B , ,1 / - 0, Form 3G 220 G ½ B, G 1 B , ,1 / - 0, Form 3G 280 G ½ B, G 1 B , ,1 / - 0, Ovan nämnda utföranden är dessutom möjliga med processanslutningen 1/2 NPT. Den motsvarar då dock inte DIN Halslängd N Ej normerade utföranden Konstruktion Monteringslängd Monteringslängd Ytter-Ø skyddsrör F 1 Ytter-Ø skyddsrör på spetsen F 3 Inner-Ø skyddsrör på spetsen d 1 Form WS 160 G ½ B, G 1 B, ½ NPT 9, 11, ,5 130 Form WS 220 G ½ B, G 1 B, ½ NPT 9, 11, ,5 130 Form WS 250 G ½ B, G 1 B, ½ NPT 9, 11, ,5 130 Form WS 280 G ½ B, G 1 B, ½ NPT 9, 11, ,5 130 Form WS 400 G ½ B, G 1 B, ½ NPT 9, 11, ,5 130 Halslängd N Typ av skruvkoppling: Inskruvningstapp, fastsvetsad i skyddsröret Klämskruvkoppling, företrädesvis vid skyddsrörsdiameter 12 mm (klämskruvkopplingar möjliggör en enkel anpassning till önskad monteringslängd på monteringsplatsen. Efter åtdragningen går det inte längre att flytta klämskruvkopplingen på skyddsröret.) WIKA datablad TE /2012 Sidan 3 av 6
4 Mått i mm Anslutningshuvud typ BSZ Kabelkoppling som tillval resp. obligatorisk för Ex n Teckenförklaring: U 1 Monteringslängd (vid cylindriska gängor) U 2 Monteringslängd (vid koniska gängor) U Längd mätarspets till gängornas början N(M H ) Halslängd U 1 Längd givarspets till gängutloppet E Gänga Skyddsrörsdiameter 9 mm 11 mm 12 mm 14 mm Inskruvningstapp G ½ B G ½ B G ½ B G ½ B - G 1 B G 1 B G 1 B ½ NPT ½ NPT ½ NPT ½ NPT M20 x 1,5 M20 x 1,5 M20 x 1,5 M20 x 1,5 Klämskruvkoppling - - G ½ B ½ NPT - Anslutningshuvud BS BSZ BSZ-K BSZ-H BSZ-HK BSS BSS-H BVS Typ Material Kabelutmatning Skyddstyp Locklås Yta BS Aluminium M20 x 1,5 1) IP 65 Lock med två skruvar Blått, lackerat 2) BSZ Aluminium M20 x 1,5 1) IP 65 Självslutande lock med cylinderskruv Blått, lackerat 2) BSZ-K Plast M20 x 1,5 1) IP 65 Självslutande lock med cylinderskruv Svart BSZ-H Aluminium M20 x 1,5 1) IP 65 Självslutande lock med cylinderskruv Blått, lackerat 2) BSZ-HK Plast M20 x 1,5 1) IP 65 Självslutande lock med cylinderskruv Svart BSS Aluminium M20 x 1,5 1) IP 65 Självslutande lock med spännspak Blått, lackerat 2) BSS-H Aluminium M20 x 1,5 1) IP 65 Självslutande lock med spännspak Blått, lackerat 2) BVS CrNi-stål M20 x 1,5 1) IP 65 Skruvlock Fingjutgods, elpolerat 1) Standard 2) RAL 5022 Sidan 4 av 6 WIKA datablad TE /2012
5 Anslutningshuvud med digital visning (tillval) Istället för ett standardanslutningshuvud kan termometern som tillval utföras med den digitala visningen DIH10. Det anslutningshuvud som då används liknar huvudet BSZ-H. För driften krävs det en givare på ma som ska monteras på mätinsatsen. Displayens visningsområde konfigureras identiskt med givarens mätområde. Utföranden i tändskyddstypen "Egensäkerhet" Ex i kan också levereras. Anslutningshuvud med digital visning, typ DIH10 Givare (tillval) Beroende på anslutningshuvud går det att montera en givare i termometern. Montering istället för kopplingsplint Montering i anslutningshuvudets lock Montering inte möjlig Anslutningshuvud Givare typ T12 T19 T24 T32 T53 BS - - BSZ / BSZ-K BSZ-H / BSZ-HK BSS BSS-H BVS Montering av två givare på begäran. Typ Beskrivning Explosionsskydd Datablad T19 Analog givare, kan konfigureras Utan TE T24 Analog givare, kan konfigureras med dator Tillval TE T12 Digital givare, kan konfigureras med dator Tillval TE T32 Digital givare, HART -protokoll Tillval TE T53 Digital givare FOUNDATION Fieldbus och PROFIBUS PA Standard TE Explosionsskydd (tillval) Motståndstermometrar i typserien TR10-C med skyddsrör typ TW35 kan fås med ett EG-typprovningsintyg för tändskyddstypen "Egensäkerhet" Ex i. Apparaterna uppfyller kraven i direktiv 94/9/EG (ATEX) för gaser och damm. Dessutom går det att få tillverkarförklaringar enligt NAMUR NE24. Apparatens anpassning/lämplighet (tillåten effekt P max samt tillåten omgivningstemperatur) för respektive kategori framgår av EG-typprovningsintyget resp. bruksanvisningen. Monterade givare har ett eget EG-typprovningsintyg. De tillåtna omgivningstemperaturområdena för de monterade givarna framgår av motsvarande givargodkännanden. WIKA datablad TE /2012 Sidan 5 av 6

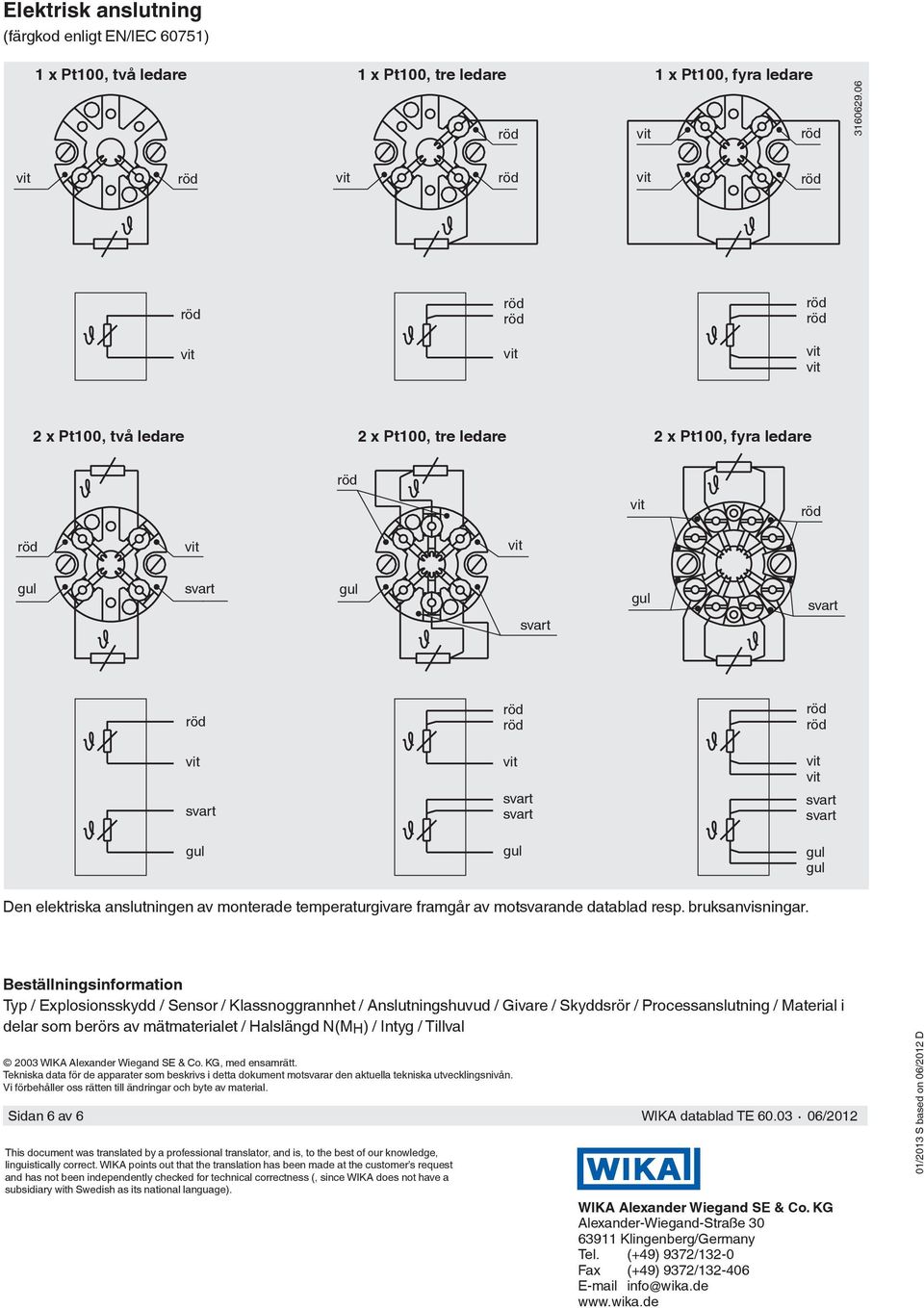

6 Elektrisk anslutning (färgkod enligt EN/IEC 60751) 1 x Pt100, två ledare 1 x Pt100, tre ledare 1 x Pt100, fyra ledare x Pt100, två ledare 2 x Pt100, tre ledare 2 x Pt100, fyra ledare Den elektriska anslutningen av monterade temperaturgivare framgår av motsvarande datablad resp. bruksanvisningar. Beställningsinformation Typ / Explosionsskydd / Sensor / Klassnoggrannhet / Anslutningshuvud / Givare / Skyddsrör / / Material i delar som berörs av mätmaterialet / Halslängd N(M H ) / Intyg / Tillval 2003 WIKA Alexander Wiegand SE & Co. KG, med ensamrätt. Tekniska data för de apparater som beskrivs i detta dokument motsvarar den aktuella tekniska utvecklingsnivån. Vi förbehåller oss rätten till ändringar och byte av material. Sidan 6 av 6 WIKA datablad TE /2012 This document was translated by a professional translator, and is, to the best of our knowledge, linguistically correct. WIKA points out that the translation has been made at the customer s request and has not been independently checked for technical correctness (, since WIKA does not have a subsidiary with Swedish as its national language). WIKA Alexander Wiegand SE & Co. KG Alexander-Wiegand-Straße Klingenberg/Germany Tel. (+49) 9372/132-0 Fax (+49) 9372/ info@wika.de 01/2013 S based on 06/2012 D
