1 Effektiv energianvändning ndning Örebro Var tar strömmen vägen efter debiteringsmätaren? Peter Karlsson

2 Över 360 besökta företag i olika branscher 7 Gjuterier 148 Tillverkning/Verkstadsindustrier 101 Tjänsteföretag 8 Vård/omsorgsföretag 40 Butiker/affärsfastigheter

3 Elförbrukning inom EU Elanvändning per invånare (kwh/år) Sverige Tyskland Spanien EU totalt SHN

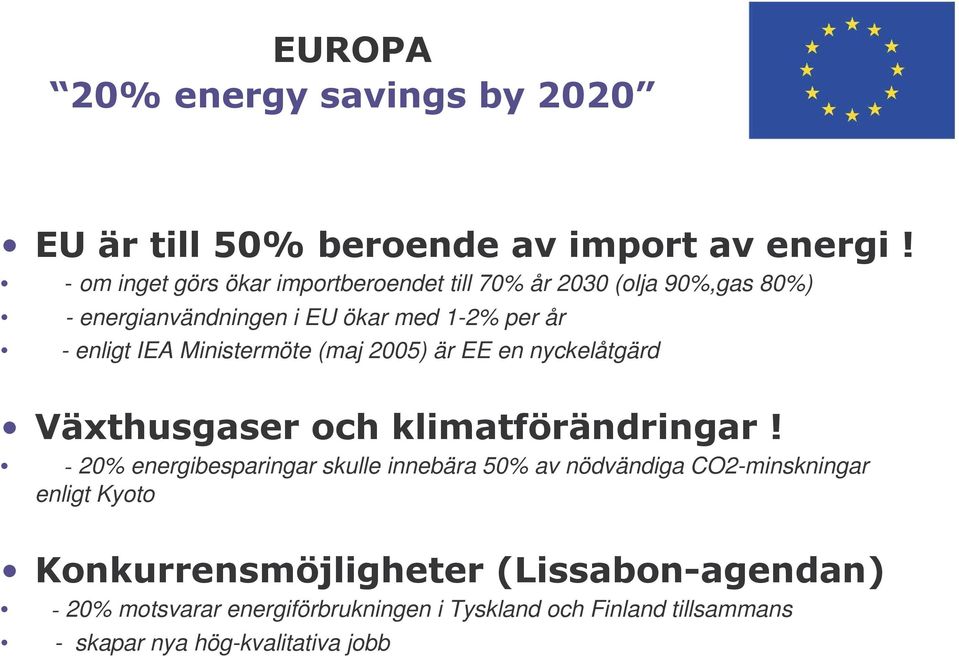

4 &'() *+,,++- - om inget görs ökar importberoendet till 70% år 2030 (olja 90%,gas 80%) - energianvändningen i EU ökar med 1-2% per år - enligt IEA Ministermöte (maj 2005) är EE en nyckelåtgärd - 20% energibesparingar skulle innebära 50% av nödvändiga CO2-minskningar enligt Kyoto!"#$% - 20% motsvarar energiförbrukningen i Tyskland och Finland tillsammans - skapar nya hög-kvalitativa jobb

5 Spotpriser

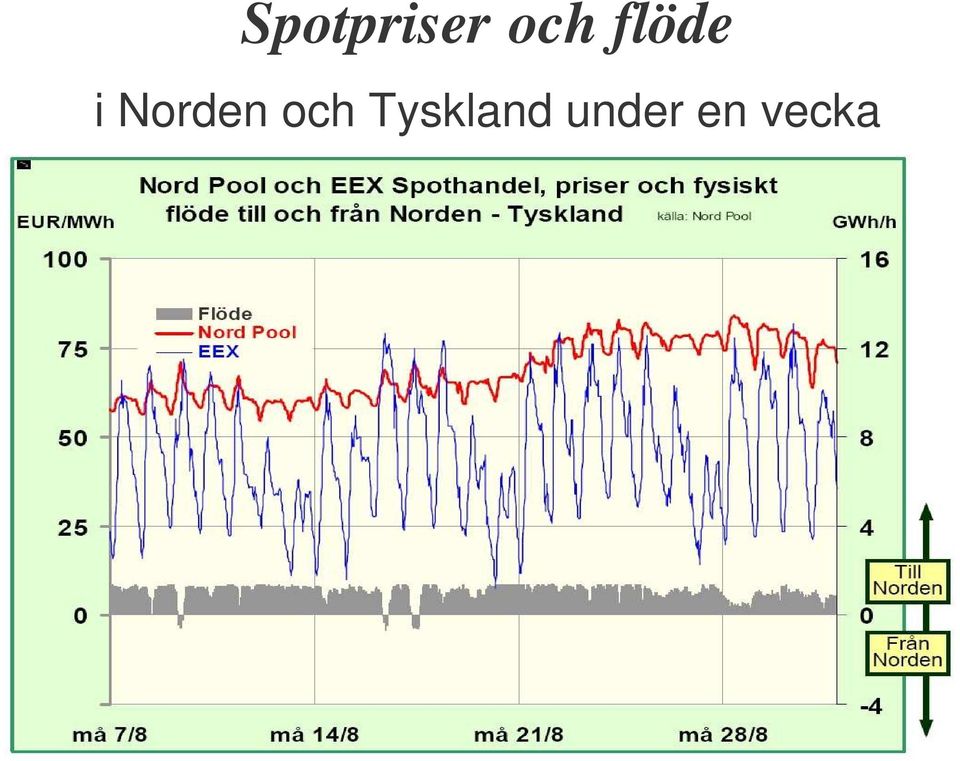

6 Spotpriser och flöde i Norden och Tyskland under en vecka

7 Spotpriser i Norden och Tyskland under en vecka Spotprice electricity 24/3-30/ Source www eex.de 120,00 110,00 Mon Tue Wed Thu Fri Sat Sun 100,00 90,00 80,00 70,00 Euro/MWh 60,00 50,00 40,00 30,00 20,00 Nordpool EEX 10,00 0, Date

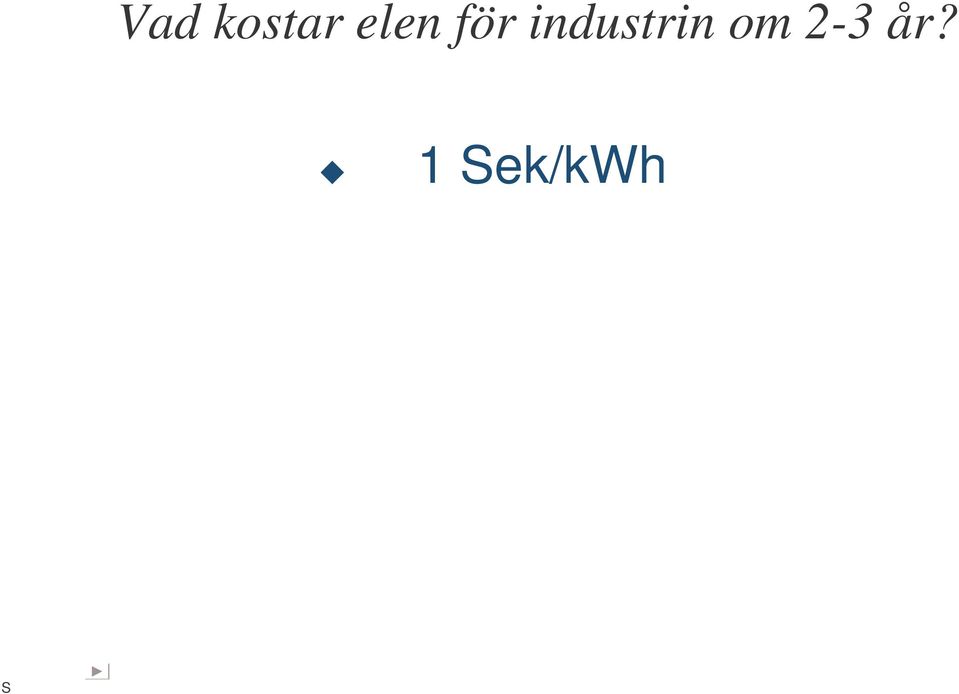

8 Vad kostar elen för industrin om 2-3 år? 1 Sek/kWh S

9 Europeiska elmarknaden Absorptions- Kylsystem (fjärrvärmedrivet) Byggnader värmesystem

10 Energiflöde indelat i enhetsprocesser

11 Energistatistik Energianvändning 2003 Enhet Bruksarea, BRA m 2 Fjärrvärmeförbrukning 802 MWh Fjärrvärmeförbrukning/m kwh/m 2 Elförbrukning, totalt 641 MWh Elförbrukning/m kwh/m 2 Total energianvändning MWh Total energianvändning/m kwh/m 2 Vattenförbrukning m 3

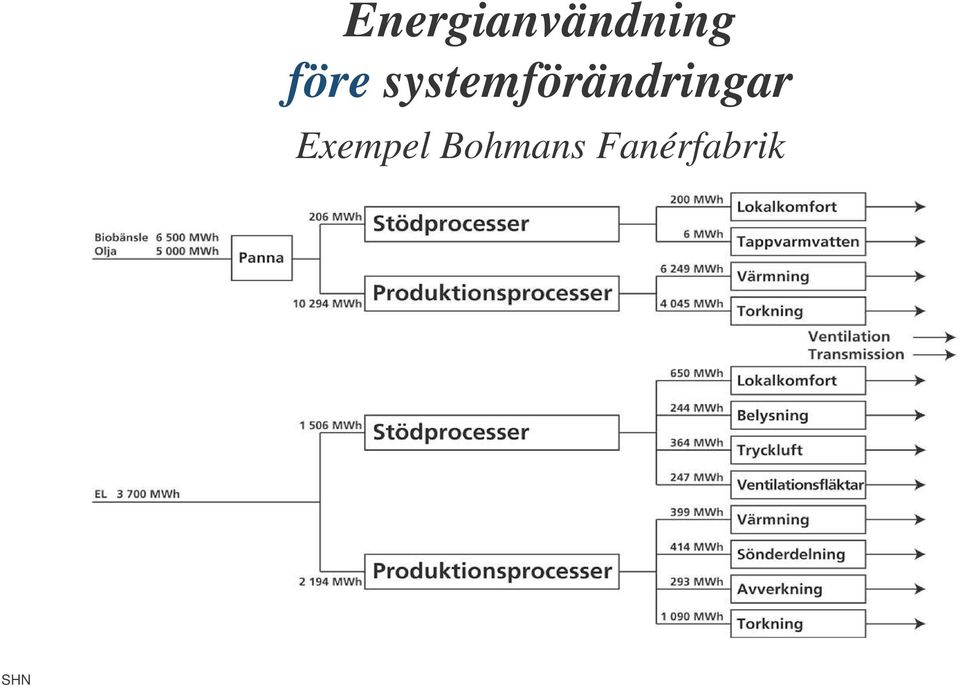

12 Energianvändning före systemförändringar Exempel Bohmans Fanérfabrik SHN

13 Energianvändning efter systemförändringar Exempel Bohmans Fanérfabrik SHN

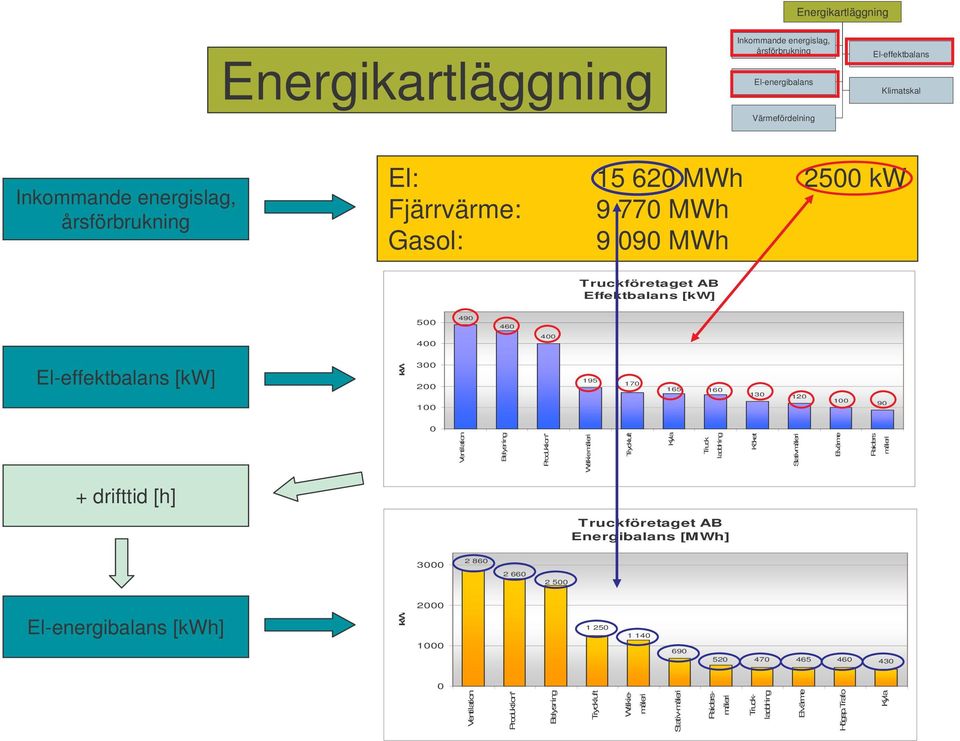

14 Energikartläggning Energikartläggning Inkommande energislag, årsförbrukning El-energibalans Värmefördelning El-effektbalans Klimatskal Inkommande energislag, årsförbrukning El: MWh 2500 kw Fjärrvärme: MWh Gasol: MWh Truckföretaget AB Effektbalans [kw] El-effektbalans [kw] Ventilation Belysning Produktion* Walkie måleri Tryckluft Kyla Truck laddning Köket Stativmåleri Elvärme Raiders måleri kw + drifttid [h] Truckföretaget AB Energibalans [MWh] El-energibalans [kwh] Ventilation Produktion* Belysning Tryckluft Walkiemåleri Stativ-måleri Raidersmåleri Truckladdning Elvärme Högsp.Trafo Kyla kw

15 Nyckeltal total energianvändning Exempel: Olika typer av Nyckeltal för olika verksamhet Gjuteri: 902 kwh/m kwh/ton Mekanisk verkstad: 283 kwh/m 2 XXX kwh/st Monteringsverkstad: 167 kwh/m 2 XXX kwh/st Plastindustri: 1260 kwh/m 2 1,6 kwh/kg

16 SHN Elfakturor

17 Åskådliggörande av elfakturornas olika delar D A ut B ut C ut A in B in C in SHN

18 Åskådliggörande av elfakturornas olika delar Säkringskunder A Energiavgift Förhandlingsbart: (Elmäklare, Producenter, Vattenfall, Sydkraft, Fortum) samt mindre aktörer ex öre/kwh Fast avgift: ex. 240 kr/år Energiskatt: 26,5 öre/kwh (producerande företag 0,5 öre/kwh) Elcertifikat: 3,40 öre/kwh Nätavgift Säkring: A kr/år kr/år Överföringsavgift: ex. Motala 16,00 öre/kwh SHN

19 Åskådliggörande av elfakturornas olika delar Högspänningskunder / Effektkunder Energiavgift Förhandlingsbart: Elmäklare, Producenter, Vattenfall, Sydkraft, Fortum samt mindre aktörer ex öre/kwh Fast avgift: Energiskatt: El-certifikat: ex kr/år 26,5 öre/kwh (producerande företag 0,5 öre/kwh) 3,40 öre/kwh Nätavgifter Abonnemang samt mätning och debitering. Abonnemangsavgift Varierar beroende på storlek ex. 3 MW kr/år Överföringsavgift Nov mars 06: ex. 5,8 öre/kwh, övrig tid ex. 3,6 öre/kwh Årseffektavgift Högbelastningsavgift 1500 kw ex. 140 kr/kw (Vattenfall), 86 kr/kw (Tranås) Medelvärdet av högsta timvärdet per månad mellan nov mars, ex. 322 kr/kw, (Vattenfall), 142 kr/kw (Tranås) Reaktiv effekt Överuttag av reaktiv effekt 50% av den aktiva ex. 130 kr/kvar SHN

20 Timvärden Dag\ Tid SHN

21 215 kw Effekt [kw] 770 kw 915 kw : : : : : : : : : : : : : : : : : : : : : : = 145 kw á 140 kr kr -> kr Effektuttag veckor : : :00

22 SHN Effektuttag

23 Effektuttag Enhet Benämning Med Min Max <kwh/h> Aktiv 775,78 129, ,00 SHN

24 Effektuttag under ett dygn. Elanvändning Effekt [kw] Tid [h]

25 Effektbalans. Plast AB Effektfördelning [kw] kw Lack3 Formsprutor Metallisering Elpannor Kylmaskiner Belysning Lokalkomfort Katalysator Ugnar Övrigt Ventilation Tryckluft Lack1 Tvättavdelning Sputter Gran.tork mm Takvärme

26 Energibalans. Plast AB Energifördelning [MWh/år] kw Formsprutor Metallisering Lack3 Elpannor Katalysator Kylmaskiner Belysning Ventilation Tryckluft Lokalkomfort Sputter Lack1 Ugnar Gran.tork mm Tvättavdelning Takvärme

27 Hsp. ställverk T1 800kVA 10/0.4kV Lsp. ställverk Fack 1 Hsp. Fack 125A Al 3x A Al 3x A 2//3x A Al 3x70+21 SA01A1 Central lilla hallen SA01A2 Central Maskinhall SA01A3 Central stora hallen 20A 4x6+6 63A 63A 4x x A 4x A 4x A 4x16+16 SA01A1A1 Central Robot App. Skåp Tappmaskin App.skåp Robot SA01A2A1 Central Pannrum SA01A2B1 Central förrådsbod Kompressor SA01A3A1 Central plocklager SA01A3B1 Central garage

28 SHN Mätning med Fluke 41

29 Mätning med Fluke 41: Mätning av matning i ställverksfack

30 SHN Mätning med Fluke 41

31 Mätning med strömtång

32 SHN Mätning med strömtång

33 Driftsanalys Effektuttag för en avdelning k W Clj 0102 Central CII Fre Lör Sön M ån T is Ons : : : : : : SHN

34 Driftsanalys Effektuttag för en tillverkningsenhet SHN

35 Driftsanalys Effektuttag för en tillverkningsenhet Enhet Benämning Min Med Max kw Effekt 16,07 20,64 36,51 SHN

36 Driftsanalys Effektuttag för krymptunnel SHN

37 Driftsanalys tvätt hus 29 Färg Enhet Benämning Med Min Max 'Energi kwh' kw Effekt 10,23 0,00 53,64 822,6 SHN

38

39 SHN

40 Driftsanalys Motormätning Tork 2, fläkt 2, nervarvad, besparing 13 kw x h x 45 öre/kwh = kr

41 Mätning en vecka Energiberäkning 1120 W tim/dag 200 W SHN

42 S Energiberäkning

43 Ventilation

44 SFP = Specific Fan Power (Specifik fläkteffekt) Ett mått på en fläkts/aggregats el-effektivitet P kw SFP = 3 V m /s tot = max SpecifikFläktEffekt totaleleffekt max luftflöde Exempel: Ett FTX-aggregat. Tilluftfläkt 10 kw, frånluftfläkt 10 kw. Max tilluftflöde 7,8 m 3 /s, max frånluftflöde 8 m 3 /s SFP = = 8 2,5 Avgörande för fläktens/aggregatet SFP-värde är totaltryckfall och totalverkningsgrad.

45 Ventilation SFP Vad är bra SFP-värde för: ett FTX-aggregat? SFP = 1,5 Mycket eleffektivt SFP = 2,0 Eleffektivt SFP = 2,5 Mindre eleffektivt SFP = 4,0 Vårdslöshet med högvärdig energikälla en frånluftsfläkt? SFP = 1,0 Eleffektivt en tilluftsfläkt med värmebatteri? SFP = 1,7 Eleffektivt

46 Ventilation Värmeväxling Batterivärmeväxlare ~40% vv-grad Plattvärmeväxlare ~50% vv-grad Roterande värmeväxlare ~70% vv-grad

47 Ventilation Dimensionerande faktorer Vad är ventilationssystemet dimensionerat för? CO 2 (<1000 ppm) Föroreningar Fuktproblem Kylbehov Värmebehov Uteluftbehov, minvärden (AFS 2000:42) Produktion 5 l/sm 2 Lager 0,35 l/sm 2 Kontor 0,35 l/sm l/sp WC/Dusch 15 l/s

48 Energiberäkning Ett räkneexempel: Antag : Vi har ett fläktaggregat på 3 kw. Aggregatet är i drift årets alla timmar (8760 h). Vi har en energikostnaden är 0,45 kr/kwh. Den total energikostnaden blir då 3 * 8760 * 0,45 = kr/år. Antag : Om det går att begränsa driftstiden till 10 timmar per dag under en arbetsvecka (5 dagar) och vi antar att vi arbetar 43 veckor på ett år. Då får vi en driftstid på 10 * 5 * 43 = 2150 timmar. Den totala energikostnaden blir då 3 * 2150 * 0,45 * kr/år. En skillnad på kr/år. SHN

49 Tryckluftsproduktion 100 % 5 % %

50 Tryckluftproduktion Färg Enhet Benämning Med Min Max kw Kompressor 11,98 6,76 19,80

51 Tryckluftproduktion Läckage 8000 h/år x 10,8 kw = kwh SHN

52 Tryckluftproduktion Kompressor A Kompressor B Kompressor C Behovsstyrd kompressor SHN

53 kw k W K o m p re sso re r 0 0 T is Tryckluftproduktion Läckage 7200 h/år x 236 kw = 1699 MWh 1699 MWh x 0,45 öre = kr/år L ä c k a g e h / å r * k W = M W h M W h *3 0 0 k r= k k r 0 0 : : : : : Kompressor B SHN

54 Tryckluft Tabellen som visar vad olika läckage orsakar i förluster. Läckageflödet gäller vid 7 bar = 8 bar(a) och att luftproduktionen går årets alla dagar dygnet runt. Effektbehovet baseras på 0,1 kwh/m 3 luft. Håldiameter Flöde Effektbehov Energikostnad per år kompressor 45 öre/kwh 1 mm 0,06 m 3 /min 0,4 kw kr 5 mm 1,5 m 3 /min 10 kw kr 10 mm 6 m 3 /min 40 kw kr 20 mm 25 m 3 /min 150 kw kr SHN Källa: Energimyndighetens broschyr TRYCKLUFT

55 Belysning Gammal installation Bättre energiutnyttjande % Modern optik % HF % Styrsystem % Dagens teknik 20 % 2000 SHN

56 SHN Belysning

57 Belysning Belysning Lokalernas Layout över lokalerna Mått Installation Sammanställning och ytor och effekter 60 W glöd 7,7 m 60 W glöd 26,95 m 2 1x36 W lysrör 3,5 m 2x135=270 W => 12,6 W/m 2 3,9 m Samtliga 250 W Hg 17,4 m 2x60+1x43=163 W => 6 W/m 2 95,70 m W Hg 3x2x43+3x265=1053 W => 11 W/m 2 Samtliga 2x36 W lysrör 21,45 m 2 Samtliga 2x36 W lysrör 6x2x43=516 W => 6,2 W/m 2 5,5 m 3,9 m 21,4 m 83,46 m 2 SHN

58 Belysning Armatur Lågenergi Lysrör Lysrör T5 Lysrör Högtr.natrium Kvicksilver Kvicksilver Lågenergi Kvicksilver Effekt 18W 36W 58W 28W 18W 400W 250W 400W 11W 125W Faktisk effekt Area m 2 Inst Effekt kw Kontor Kontor-korridor Lager Pannrum Kompressor Rum Rum Ga förmanskontor Rasthörna/förråd Rum Rum Ytterbelysning Lunchrum Förrådstält Miljötält Klädförråd Omklädning kw W/m 2 SHN

59 Elanvändning: Laststyrning / Effektvakt Styrbara laster: Ugnar, VVb, Ventaggregat

60 Elanvändning: Laststyrning / Effektvakt Objekt Driftstid / år Avstängningsmöjlighet Besparing Lösare kw 7000 h/år 1400 h/år 20% SEK/år Lösare kw 7000 h/år 3500 h/år 50% SEK/år Totalt SEK/år Energipris 45 öre / kwh

61 Pumpanalys Eleffekt blandarpump kw MG83 (Blandarpump 2) < :00:00 C :00:27 C :39:27 > :40:00 IKP : : Fi gur 31. B landa rpu m p 2. 00: :

62 Pumpanalys Pumpmätning Blandningssträcka Mätsträcka Födesmätare Strålningsdetektorer Datalogger Spårämnesinjicering

63 Pumpanalys Motivation: feldimensionering, flödesreglering, förslitning, flödesmätning Objekt: två blandarpumpar på PM4 Resultat: Liten pump: Nytt pumphjul 17 %, högre konc 12 %, summa 20 %, återbetalningstid 1,7 år Stor pump: Nytt pumphjul 9 %, högre konc 5 %, summa 11 %, återbetalningstid 1,9 år Kan användas som flödesmätare, noggrannhet 2-3 %

64 Formspruta

65 Formsprutor Elektrisk (661 ton) Medeleffekt 28 kw vs Hydraulisk (651 ton) Medeleffekt 102 kw Skillnad i energibehov per år med 5000 h drifttid (102 28) kw * 5000 h = 370 MWh Normalt 50 % effektivare och ett betydligt lägre kylbehov! Nästan ingen reaktiv effekt!

66 Tomgångsanalys Dygn SHN

67 SHN Driftsanalys Tomgångsdrift

68 Strategi för effektivare energianvändning Branschorganisationer uppmuntrar sina medlemmar till effektivare energianvändning Offentliga sektorn bör ställa tydliga krav på energieffektivitet vid upphandling Etik & Energi är en samarbetsorganisation inom svenska kyrkan som erbjuder de olika församlingarna ett treårigt program för energiförbättringar i kyrkans byggnader.

69 Vatten och Avloppsverkens bidrag till Sveriges energieffektivisering Svenskt Vatten har inbjudit sina medlemmar att delta i ett energieffektiviseringsproje kt Målet är: 1. Att minska användningen av högvärdig energi 2. Att öka produktionen av biogas till fordonsbränsle, elgenerering och uppvärmning

70 Den totala energianvändningen (brutto) samt besparingspotential vid landets VA-verk Källa: Svenskt vatten Nuvarande användning Besparings potential Använd energi [GWh/ år] El-energi Annan energi Summa Utvunnen energi [GWh/ år] Biogas 600 (ökad produktion) 400 Spillvärme Summa 2500 (ökad produktion) (ökad produktion)1900 Ovanstående siffror är extrapolerade mot att totalt personer är anslutna till kommunalt vatten

71 Gjuteriföreningens bidrag till Sveriges energieffektivisering Energimyndigheten har gett Swerea SWECAST, f.d. Gjuteriföreningen stöd för att se över branschens energianvändning. Målet är att främja hållbar tillväxt ur ett produkt-, energi- och miljöperspektiv.

72 Effektivisering av gjuteribranschens energianvändning energi Med hjälp av produktionssimulering har man analyserat och visualiserat gjuteribranschens energibesparingspotential. Nuvarande användning Användning år 2012 Använd energi [GWh/ år] El-energi

73 Offentliga sektorn kan vid upphandling ställa krav på energieffektivitet Naturhistoriska museet i Göteborg köper inte längre el, utan belysning. Museet betalar en fast månadskostnad för tjänsten. Genom avtalet har museet fått ny energisnål belysning. Museet kommer runt problemet att försöka finna finansiering för investeringar Minskad energianvändning med 55 MWh per år, vilket motsvarar 13 procent av museets totala elanvändning. Källa: Energiläget i siffror Statens Energimyndighet.

74 Svenska kyrkans bidrag till Sveriges energieffektivisering Etik & Energi är en samarbetsorganisation Våra kyrkor är bland de mest energislösande byggnaderna i vårt land. Målet är att minska energikostnaderna med 30-50%

75 Ekenäs Mekaniska AB Vetlanda Energieffektivisering på en mekanisk verkstad

76 Minskning förbrukning År Totalt kwh Omsättning MSEK Kvot kwh/ % omsättning , , , , ,018-57

77 SH Bitus AB

78 Postterminalen Alvesta Enligt LCC blir - belysningsbesparingen kr SH

79 50% sparpotential för belysning och elutrustning Åtgärder Belysning. - rätt armatur och ljuskällor - sektionering - ljus och närvarogivare Gemensam strömbrytare för datorer. Timer för kopiatorer och fikarum.

80 De absolut viktigaste förutsättningarna! Företagsledningens aktiva stöd Engagerad eldsjäl som är motor Resurser i form av tid och pengar S

81 Tack för mej Peter Karlsson
