1 FSD projekt nr N. Glumslöv 2:43, Landskrona Om- och tillbyggnad av Glumslövs skola Landskrona stad Handling Förfrågningsunderlag BRANDSKYDD Brandskyddsdokumentation Upprättad: FSD Brandingenjör Christian Hansson FSD Malmö AB Box 3061, Malmö Tel: Stortorget 9, Helsingborg Tel: Östra Vittusgatan 36, Karlskrona Tel: FSD Göteborg AB Elof Lindälvs gata 1, Göteborg Tel: FSD Stockholm AB Box 8187, Stockholm Tel:

2 Dokumentinformation FSD Projekt nr: Dokumenttitel: Objekt: Dokumentnummer: Förfrågningsunderlag brandskydd (Brandskyddsdokumentation) N. Glumslöv 2:43, Landskrona BSD- FFU Uppdragsgivare: Landskrona Stad Fastighetsavdelningen Landskrona Telefon Uppdragsgivarens referens: Benny Ahnelöv Handläggare: Kontrollerad av: Christian Hansson Brandingenjör Telefon direkt: Anders Johansson Brandingenjör Rapportstatus: Konfidentiell Intern Öppen FFU Förfrågningsunderlag CH AJ GH Granskningshandling Version Datum Anmärkning Handläggare Kontrollerad av Sidan 1 av 16

3 Innehåll 1 Inledning Allmän information om projektet Brandtekniska krav Mindre avvikelser avseende brandskyddet Utformning av brandskyddet Ansvar Beskrivning av byggnad Ritningsunderlag Adress Läge på tomt Byggnaden Verksamhet Personantal Beskrivning av konstruktion Brandteknisk byggnadsklass Brandbelastning Skydd mot brandspridning inom byggnad - Brandceller Principer för brandcellsindelning Klassad fasad Brandteknisk klassning av fasad Fönster i fasad Bärförmåga vid brand Bärverk Takkonstruktioner Undertak Skydd mot brandspridning inom brandcell Ytskikt, underlag och beläggningar på omslutningsytor Lös inredning Skydd mot brandspridning mellan byggnader Avstånd till närliggande byggnader Fasad Taktäckning Utrymning Utrymningsstrategi Gångavstånd Passagemått mot och i utrymningsväg Dörr mot och i utrymningsväg Fönster i utrymningsväg Utrymningsplaner Skydd mot brand- och brandgasspridning genom ventilation Fläktaggregat Utformning av hiss Hiss utanför trapphus...11 Sidan 2 av 16

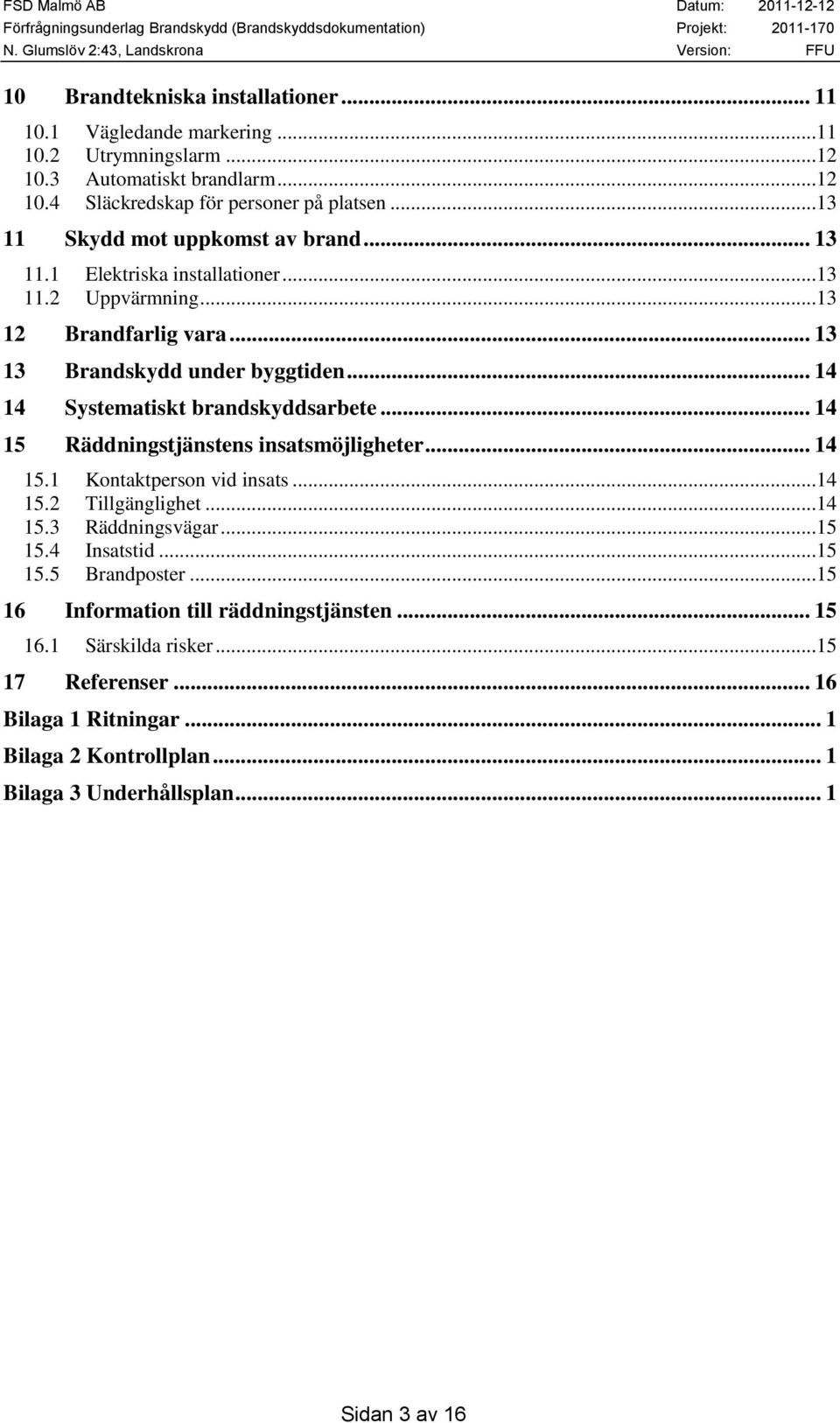

4 10 Brandtekniska installationer Vägledande markering Utrymningslarm Automatiskt brandlarm Släckredskap för personer på platsen Skydd mot uppkomst av brand Elektriska installationer Uppvärmning Brandfarlig vara Brandskydd under byggtiden Systematiskt brandskyddsarbete Räddningstjänstens insatsmöjligheter Kontaktperson vid insats Tillgänglighet Räddningsvägar Insatstid Brandposter Information till räddningstjänsten Särskilda risker Referenser Bilaga 1 Ritningar... 1 Bilaga 2 Kontrollplan... 1 Bilaga 3 Underhållsplan... 1 Sidan 3 av 16

5 1 Inledning ALLA 1.1 Allmän information om projektet Förfrågningsunderlag brandskydd är upprättat av FSD Malmö AB. Brandskyddsdokumentationen omfattar en tillbyggnad samt ändring av verksamhet inom skola N Glumslöv 2:43, Landskrona. Tillbyggnaden innebär nybyggnad av plan 1-2 av skola, tillbyggnaden benämns hus G. Ändring av verksamhet sker i befintlig byggnad tillhörandes samma skola och avser lokal som kommer användas som matsal samt en annan lokal som kommer användas för textilslöjdsundervisning. Ändringen sker i hus A. I högermarginalen är en vägledning skriven vilken projektör respektive stycke gäller. Observera att det endast är en vägledning och att hela handlingen ska läsas för helheten. De olika uppdelningarna är: A, K, E, V, VS, N (nyttjare), BH (byggherre), RTJ och ALLA. 1.2 Brandtekniska krav Byggnaden ska minst uppfylla de krav som ställs i kapitel 5 i BFS 2011:6 (BBR) [1]samt i PBL [2] och PBF [3]. 1.3 Mindre avvikelser avseende brandskyddet Inga avsteg har gjorts från gällande föreskrifter avseende brandskyddet. 1.4 Utformning av brandskyddet Förenklad dimensionering Aktuell tillbyggnad projekteras helt med förenklad dimensionering. Vidare verifiering krävs ej. 1.5 Ansvar Ansvaret för detaljprojektering enligt av FSD lämnade ramförutsättningar åvilar beställaren eller av beställaren anlitad projektör. FSD påtar sig ansvar endast för av FSD angivna detaljförutsättningar/detaljföreskrifter eller för de fall då avvikelser från rådande föreskrifter föreslagits. Sidan 4 av 16

6 2 Beskrivning av byggnad ALLA 2.1 Ritningsunderlag Underlag för brandskyddsdokumentation är: A-ritningar A FFU, daterad A FFU, daterad A FFU, daterad A FFU, daterad A FFU, daterad Adress Fastighetens adress är Ålabodsvägen 5, Glumslöv. 2.3 Läge på tomt Både skolmatsal och skolbyggnaden är belägen inom koncentrerad centrumbebyggelse. 2.4 Byggnaden Hus G Ny skolbyggnad är i 2 plan. På bottenplan finns undervisningslokaler samt teknikrum. På plan 2 finns undervisningslokaler samt NO-sal. Hus A Byggnaden där lokaler ändras är i två plan. Ändringen medför ingen förändring i brandcellsindelning. 2.5 Verksamhet Verksamheten i byggnaden utgörs av skolsalar för undervisning samt skolmatsal. Lokalerna är inte avsedda för sovande personer. 2.6 Personantal Hus G Berörda lokaler är dimensionerad för högst 150 personer. Hus A Befintlig lokaler förutsätts ej vara dimensionerade för mer än 150 personer. 2.7 Beskrivning av konstruktion Hus G Stomme utförs av lättklinkerblock. Hus A Befintlig byggnads stomme påverkas ej av ändringen. Sidan 5 av 16

7 2.8 Brandteknisk byggnadsklass Hus G Ny skolbyggnad ska vara utförda i brandteknisk klass Br2. Hus A Befintlig byggnad tillhör brandteknisk klass Br Brandbelastning Brandbelastningen i lokalerna förutsätts understiga 800 MJ/m 2 golvarea. 3 Skydd mot brandspridning inom byggnad - Brandceller 3.1 Principer för brandcellsindelning ALLA Hus G Med hänsyn till att hela byggnaden är en och samma verksamhet bedöms det vara tillfyllest om hela byggnaden är en och samma brandcell. Hus A Salar ingår i befintliga brandceller. Brandcellsindelningen förändras ej. 3.2 Klassad fasad A 3.3 Brandteknisk klassning av fasad A Hus G I samband med extern trappa från plan 1 tr som leder förbi bottenvåningen skall den ytan i bottenvåningen i närheten av trappan klassas i brandteknisk klass EI 30. Detta gäller även fönster. Klassningen gäller inom 2 m från den externa trappan. Del av fasad vars avstånd till annan byggnad på samma fastighet understiger 5m skall utföras brandtekniskt klassad i lägst brandteknisk klass EI 30. Detta gäller även fönster. Undantag gäller om annan byggnad har fasad som är brandtekniskt klassad i erforderlig klass. Brandklassade fönster ska vara utförda fasta eller öppningsbara endast med nyckel eller verktyg. Hus A Byggnad är befintlig och ändringen påverkar ej fasad. Sidan 6 av 16

8 3.4 Fönster i fasad A Parallella fönster Fönster i skilda brandceller/byggnader med motstående parallella väggar med ett inbördes avstånd mindre än 5,0 meter ska vara utförda med ett fönster i brandteknisk klass E 30 eller båda i klass E 15. Med parallella fönster menas att vinkeln mellan fönstren är mindre än eller lika med 60 grader. Övrigt Fönster mot utvändig utrymningstrappa ska vara utförda i lägst brandteknisk klass EI 30, för nybyggd skolbyggnad. Kravet gäller inom 2 m från den externa trappan. Brandklassade fönster ska vara utförda fasta eller öppningsbara endast med nyckel eller verktyg. 4 Bärförmåga vid brand Allmänt gäller att byggnadsdelars bärförmåga vid brand ska säkerställas beroende på byggnadsdelens säkerhetsklass (1-3), brandsäkerhetsklass (1-5), samt byggnadsklass (Br1-3) och aktuell brandbelastning per golvarea.[6]. K I aktuellt projekt innebär detta att byggnadsdelars bärverk ska uppfylla krav på bärförmåga vid brand enligt avsnitt 4.1 nedan. Generellt gäller att ändringen med matsal och textilslöjd ej påverkar bärverket i hus A då den byggnaden är befintlig. Kommande underavsnitt i avsnitt 4 avser därför endast nybyggd skolbyggnad. 4.1 Bärverk K Horisontalt och vertikalt bärverk ska var utfört i R 30. Takfötter, icke bärande innervägg, skärmtak och andra bärverk som innebär liten risk för allvarliga personskador kan vara utförda utan krav på bärförmåga vid brand. 4.2 Takkonstruktioner K Bärverk för yttertak eller för ytterväggar till oinredd vind får vara utförda utan brandteknisk klass under förutsättning att vindsbjälklaget är utfört brandcellsskiljande samt att bärverket är beläget under ett plan som skär vindsbjälklagets ytterkant och höjer sig inåt byggnaden med en lutning av högst 45 [7]. I annat fall gäller brandteknisk klass EI Undertak K Bärverk för undertak inklusive infästningar som inte har brandcellsskiljande funktion, ska vara typgodkända eller utformas på ett sådant sätt att de klarar en påverkan av 300 C under 10 minuter utan att förlora sin funktion. Sidan 7 av 16

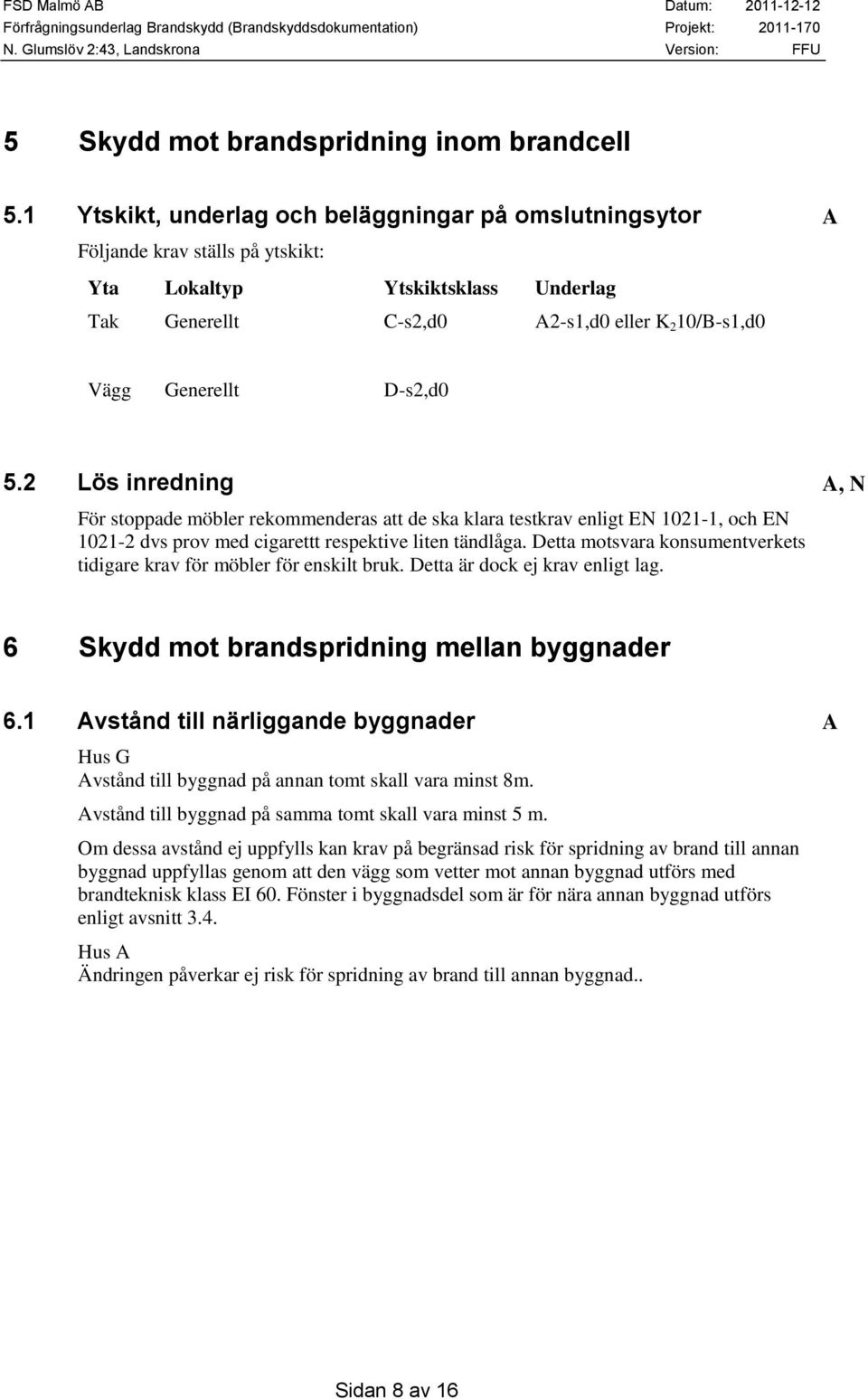

9 5 Skydd mot brandspridning inom brandcell 5.1 Ytskikt, underlag och beläggningar på omslutningsytor A Följande krav ställs på ytskikt: Yta Lokaltyp Ytskiktsklass Underlag Tak Generellt C-s2,d0 A2-s1,d0 eller K 2 10/B-s1,d0 Vägg Generellt D-s2,d0 5.2 Lös inredning A, N För stoppade möbler rekommenderas att de ska klara testkrav enligt EN , och EN dvs prov med cigarettt respektive liten tändlåga. Detta motsvara konsumentverkets tidigare krav för möbler för enskilt bruk. Detta är dock ej krav enligt lag. 6 Skydd mot brandspridning mellan byggnader 6.1 Avstånd till närliggande byggnader A Hus G Avstånd till byggnad på annan tomt skall vara minst 8m. Avstånd till byggnad på samma tomt skall vara minst 5 m. Om dessa avstånd ej uppfylls kan krav på begränsad risk för spridning av brand till annan byggnad uppfyllas genom att den vägg som vetter mot annan byggnad utförs med brandteknisk klass EI 60. Fönster i byggnadsdel som är för nära annan byggnad utförs enligt avsnitt 3.4. Hus A Ändringen påverkar ej risk för spridning av brand till annan byggnad.. Sidan 8 av 16

10 6.2 Fasad Ytterväggar A, K Hus G Fasader ska vara utförda av material med ytskikt i lägst D-s2,d0 (klass III). Hus A Ändringen påverkar ej befintlig fasad. 6.3 Taktäckning A, K Hus G Yttertak ska vara av obrännbart material (A2-s1,d0) eller av klass B ROOF (t2) (klass T) på obrännbart underlag (A2-s1,d0). Hus A Ändringen påverkar ej befintlig taktäckning. 7 Utrymning Utrymningsdimensioneringen är utförd med förenklad dimensionering. 7.1 Utrymningsstrategi A, N Hus G Bottenplan Utrymning sker genom dörr i fasad alternativt via fönster. Plan 1 tr Utrymning sker genom intern trappa till bottenplan och vidare via dörr i fasad till det fria. Alternativ sker utrymning via extern trappa till marknivå. Hus A Skolmatsal Utrymning sker genom dörr i fasad till det fria, alternativt via befintlig skolmatsal och vidare via utrymningsvägar i denna lokal. Utrymningsvägar förses med skyltning enligt avsnitt 10.1 Vägledande markering. Textilsal Utrymning sker via dörr till korridor och därefter via dörr o fasad till det fria. Sidan 9 av 16

11 7.2 Gångavstånd Gångavstånd till utrymningsväg A Gångavståndet är något längre än rekommenderat avstånd [8]. Detta accepteras dock pga installation av automatiskt brand-och utrymningslarm. Tillåtet gångavstånd är 30 meter. Detta motiveras av att persontätheten inte bedöms som liten och av att berörda personer har mindre god lokalkännedom. Vid fönsterutrymning är maximalt tillåtet gångavstånd 10 meter. Avståndet är räknat enligt metod i Boverkets rapport om Utrymningsdimensionering [8]. Sammanfallande utrymningsvägar har multiplicerats med Passagemått mot och i utrymningsväg A, N Utrymningsvägarna ska vara utförda med minst 0,9 m fritt passagemått. 7.4 Dörr mot och i utrymningsväg A, E Dörrar mot och i utrymningsvägar ska vara utförda med minst 0,8 m fritt passagemått, öppnas i utrymningsriktningen och vara lätt öppningsbara med nedåtgående trycke. Inåtgående dörrar samt vred accepteras i enskilda klassrum, grupprum och liknande om personantalet här ej överstiger 30 personer. Vred som manövrerar tryckesfall undviks på grund av att dessa är svåra att använda. Vred får ej förses med kåpa. Förregling av lås till tex det automatiska brandlarmet accepteras ej. Om nattlåsning sker ska utrymningsvägarnas tillgänglighet säkerställas på väsentlig funktion, tex belysning eller inbrottslarm. 7.5 Fönster i utrymningsväg A I Hus G i bottenplan finns fönster som används för utrymning. Sådant fönster ska vara öppningsbart utan nyckel samt vara sidohängt eller vridbart kring en vertikal axel. Fönstrets höjd ska vara minst 0,6 m och bredden ska vara minst 0,5 m. Summan av bredd och höjd ska vara minst 1,5 m. Öppningens underkant ska ligga högst 1,2 m över golv. Alternativt ordnas trappsteg eller fast stege så att fönstret kan nås. Det ska finnas minst ett fönster per 30 personer i lokalen. 7.6 Utrymningsplaner BH, N Utrymningsplaner placeras i samråd med brandtekniskt sakkunnig. På utrymningsplanen finns information sammanställd om utrymningsvägar, information om åtgärder vid brand och återsamlingsplats etc. Planer ska vara utförda enligt SS Sidan 10 av 16

12 8 Skydd mot brand- och brandgasspridning genom ventilation För hus G gäller att denna byggnad utförs utan interna brandcellsgränser varför inget skydd mot brand- och brandgasspridning via ventilationssystemet mellan olika brandceller behövs. För Hus A gäller att ändrade lokaler betjänas av egna ventilationsaggregat. Befintlig brandcellsindelning i det befintliga huset skall dock följas vid eventuella nya dragningar av ventilationskanaler. V 8.1 Fläktaggregat Aggregatrum V, A Aggregatrum i Hus G kan utformas utan brandteknisk avskiljning med hänsyn till att det endast betjänar skolbyggnaden. Ändrade salar i Hus A betjänas av egna aggregat. Om nytt aggregat anordnas skall detta göras med hänsyn till befintlig brandcellsindelning. 9 Utformning av hiss 9.1 Hiss utanför trapphus ALLA I hus G finns hiss med båda av sina dörröppningar direkt in på våningsplan. Våningsplanen är dock i samma brandcell varför hissen ej behöver ha brandcellsskiljande egenskaper eller brandgasventilation. Dock skall hissen vara utförd så att man inte kan fastna i hissen vid brand och därigenom utsättas för kritiska förhållanden.. 10 Brandtekniska installationer 10.1 Vägledande markering A, E Utrymningsvägar ska förses med genomlysta och efterlysande vägledande markeringar enligt ritning i bilaga 1. Lämplig storlek och belysningsstyrka för vägledande markeringar finns i Boverkets rapport utrymningsdimensionering [8]. Minsta skylthöjd bör vara 0,1 m. Vid strömavbrott ska vägledande markeringar fungera med avsedd belysning under minst 60 minuter. Strömförsörjning till vägledande markeringar ska säkras med individuell batteribackup. Alternativt kan funktionen säkras med central UPS-enhet eller annan reservkraft med matning i funktionsklassad brandkabel enligt standard IEC Markeringarna ska vara utformade enligt AFS 2008:13 [10]. Sidan 11 av 16

13 10.2 Utrymningslarm E Hus G och ändrade salar i Hus A ska vara försedda med utrymningslarm. Utrymningslarm ska vara utfört enligt SBF:s rekommendationer för utrymningslarm [11]. Utrymningslarmet ska aktiveras vid signal från brandlarmet. Vid strömavbrott ska utrymningslarmet kunna upprätthålla sin funktion i minst 30 minuter efter ett strömavbrott på 24 timmar. Strömförsörjning ska säkras med individuell batteribackup. Alternativt kan funktionen säkras med central UPS-enhet eller annan reservkraft med matning i funktionsklassad brandkabel enligt standard IEC Utrymningslarmet ska ge signal som är minst 10 dba högre än normal ljudnivå i samtliga lokaler det ska betjäna, dock minst 65 db. Signal bör väljas som är lätt igenkännbar som utrymningslarm (vid brand). Signal av typ ringklocka är att föredra, alternativt kan system med så kallade sockelsirener användas Automatiskt brandlarm E Automatiskt brandlarm enligt SBF 110:6 med fullständig övervakning [15] ska vara installerat i byggnaden. Detektering ska vara med rökdetektorer (optiska detektorer) där det är möjligt. Hus G Larmtryckknappar ska vara placerade vid strategiska platser som i anslutning till utgång/trappa. Dock kan knappar placeras i utrymmen som är övervakade, t.ex. personalrum och liknande med hänsyn till risk för obehörigt nyttjande. Hus A Då lokalerna som ändras ej innehåller personalrum eller dylikt medför detta ej ny placering av tryckknapp som är övervakad. Ny placering av tryckknapp i de ändrade lokalerna bedöms ej erfordras. Brandlarmet ska vara vidarekopplat till räddningstjänsten. Nyckelskåp för räddningstjänsten med nyckel till fastigheten placeras utanför entrén på ca 3 m höjd över marken. Följande funktioner ska utföras vid brandlarm: Ventilationsaggregat ska stoppas Utrymningslarmet ska startas Brandförsvarstablå placeras (i samråd med räddningstjänst) Lucka/dörr till brandförsvarstablå ska kunna öppnas med s.k. brandkårsnyckel. Alternativt placeras nyckel till brandförsvarstablå i nyckelskåp tillgängligt för räddningstjänsten. Sidan 12 av 16

14 10.4 Släckredskap för personer på platsen BH, N Släckredskap ska vara väl synliga och finnas på lättillgängliga platser och där risken för brand är stor. Avståndet till närmaste släckredskap ska ej överstiga 25 meter. Dock kan släckare placeras i utrymmen som är övervakade med hänsyn till risk för obehörigt användande. Släckredskap ska skyltas enligt AFS 2008: Handbrandsläckare BH, N Handbrandsläckare utförs enligt SS-EN 3. Generellt bör inte effektivitetsklass vara lägre än 27A183B. 11 Skydd mot uppkomst av brand 11.1 Elektriska installationer E I slöjdsalar och no-sal och liknande rekommenderas att huvudavstängningsanordning finnas för all elektrisk utrustning Uppvärmning ALLA Uppvärmning sker vattenburet från befintlig panna i hus A. Inga särskilda åtgärder krävs då för att skydda mot uppkomst av brand från värmesystemet. 12 Brandfarlig vara Förvaring och hantering av brandfarlig vara ska uppfylla krav enligt lag om brandfarliga och explosiva varor [12]. I skola får man hantera högst 60 liter brandfarlig gas i samma brandcell. Gasflaskornas storlek ska understiga 5 l, i annat fall ska dessa hanteras i särskilt utrymme avskilt lägst EI 30 och väl ventilerat direkt till det fria. (< 5 liter motsvaras av blå flaskor). Gasflaskor (under 5 liter) ska när de inte används förvaras i särskilt utrymme avskilt lägst EI 30 och väl ventilerat direkt till det fria. Förvaring ska ske så att obehöriga inte kan komma åt flaskorna. Varningsanslag ska finnas vid förvaringsstället. Gasflaskor större än 5 liter ska alltid förvaras i särskilt brandtekniskt avskilt utrymme lägst EI 30, väl ventilerat direkt till det fria. Hantering brandfarlig vätska: Om hantering sker med tillståndspliktiga mängder ska man i en enkel riskutredning visa att hanteringen av brandfarlig vätska sker på ett betryggande sätt. N Sidan 13 av 16

15 Förvaring brandfarlig vätska: Förvaring ska ske i godkända behållare. Behållare ska förvaras så att obehöriga inte kan komma åt dem. Brandfarlig vätska får inte samförvaras med brandfarlig gas, lättantändligt gods eller andra ämnen om risken för skada genom brand eller explosion därigenom ökar. En lämplig lösning kan därför vara att placera behållarna med brandfarlig vätska i ventilerade plåtskåp, brandteknisk klass EI Brandskydd under byggtiden Åtgärder ska vidtas till skydd mot uppkomst och spridning mot brand vid bygg-, rivningseller markarbetsplatser. Åtgärder kan även behöva vidtas i delar av byggnaden som inte ändras för att upprätthålla en tillfredställande brand- och utrymningssäkerhet. Det är byggherren som har det fulla ansvaret för brandskyddet och utrymningssäkerheten under byggtiden. Vanligtvis avtalas detta mellan huvudansvarig entreprenör och byggherren till att entreprenören ansvarar för entreprenadområdets brand- och utrymningssäkerhet. BH 14 Systematiskt brandskyddsarbete Systematiskt brandskyddsarbete (SBA) ska finnas för byggnaden enligt Lag om skydd mot olyckor [13]. N 15 Räddningstjänstens insatsmöjligheter 15.1 Kontaktperson vid insats RTJ, N Uppgifter om kontaktperson vid insats och dennes kontaktuppgifter infogas till denna handling senast vid uppförande av relationshandling Tillgänglighet RTJ, A Hus G De hårdgjorda ytorna i det vanliga gatunätet runt byggnaden ger god åtkomlighet för räddningstjänsten i samband med släckinsats. Dock byggs skolbyggnaden på sådant sätt att befintlig räddningsväg spärras. Ny räddningsväg skall anordnas så räddningstjänsten har tillträde till skolan i likvärdig utsträckning som innan nybyggnaden. Detta gäller även under byggtiden. Hus A Tillgängligheten för matsal och textilsal förändras inte i och med ändringen. Räddningstjänsten har tillgänglighet till byggnaden via vanliga gatunätet samt via räddningsväg. Sidan 14 av 16

16 15.3 Räddningsvägar RTJ, A Räddningsväg behövs där det vanliga gatunätet inte ger tillräcklig åtkomst till byggnaden för räddningstjänsten. Befintlig räddningsväg som byggs för av nya skolbyggnaden skall ersättas med annan räddningsväg. Räddningsvägen ska vara skyltad. Räddningsvägen ska ha uppställningsplatser som rymmer erforderliga fordon. Räddningstjänstens höjdfordon kräver minst 5,0 meters bredd och minst 12,0 meters längd. Uppställningsplatsen ska vara belägen max 9,0 meter från husväggen (mått mellan husvägg och centrum av uppställningsplats) och minst 4,5 meter från husväggen (mått mellan husvägg och centrum av uppställningsplats). Räddningsvägen inklusive uppställningsplatser ska tåla minst 100 kn axeltryck samt ha hårdgjord yta och i övrigt utföras så att räddningstjänstens fordon ej förhindras vid en räddningsinsats. Räddningsvägen ska ha: - minst 3,0 meter körbanebredd - minst 4,0 meter fri höjd - max 2% tvärfall - max 8% längslutning - minst 7,0 meters innerradie samt minst 50 meters vertikalradie Eventuella stängsel, bommar och stolpar ska lätt kunna resas eller borttagas. Eventuell låsning av hinder kan utgöras dels av sk brandkårslås eller med hänglås med maximal bygeldiameter 7,0 millimeter och bestående av ohärdat stål. Räddningsvägar och uppställningsplatser ska underhållas så att full funktion uppnås oavsett årstid eller tidpunkt på dygnet. De ska snöröjas och sandas vid behov. Snöröjning och sandning ska ske utan dröjsmål. De ska hållas fria från parkerade bilar och andra hindrande föremål, samt rensas från vegetation såsom trädgrenar, buskage och dylikt Insatstid RTJ, N Räddningstjänsten förväntas vara på plats inom 20 minuter Brandposter RTJ Vattenbrandposter förutsätts finnas i gata utanför byggnaden. 16 Information till räddningstjänsten 16.1 Särskilda risker RTJ, N Skåp för brandfarlig vara finns i lokalerna. Placering av skåp införes i denna handling senast vid relationshandling. Sidan 15 av 16

17 17 Referenser [1] BBR Boverkets byggregler BFS 2011:6 (BBR 18). [2] Plan- och bygglag (SFS 2010:900), PBL [3] Plan- och byggförordning (SFS 2011:338), PBF [4] Boverket: Allmänna råd om ändring av byggnad, BÄR (Allmänna råd 1996:4 ändrad 2006:1) [5] Brandbelastning, Boverket rapport 2008 [6] Boverkets föreskrifter och allmänna råd om tillämpning av europeiska konstruktionsstandarder (eurokoder), BFS 2011:10 (EKS 8) [7] Brandskyddshandboken. Rapport 3134, Brandteknik, Lunds tekniska högskola, Lund, 2005 [8] Utrymningsdimensionering, Boverket rapport, 2006 [9] AFS 2009:02, Arbetsplatsens utformning [10] AFS 2008:13, Skyltar och signaler [11] SBF rekommendationer om utrymningslarm, 2003 [12] Lag (SFS 2010:1011) om brandfarliga och explosiva varor [13] Lag (SFS 2003:778) om skydd mot olyckor ALLA Övriga referenser: Brandskyddshandboken. Rapport 3134, Brandteknik, Lunds tekniska högskola, Lund, 2005 Brandskydd i Boverkets Byggregler, Fallqvist, Klippberg & Wallin, SBF, 2006 Brandskydd - Byggvägledning 6, Hans Ohlson m fl, AB Svensk Byggtjänst 2006 Sidan 16 av 16

18 Bilaga 1 Ritningar Brandcellsgränser och vägledande markeringar Ritningar som redovisar brandskyddsåtgärder återfinns på efterföljande sidor. Ritningar Daterad B01-B Samtliga ritningar är daterade år-månad-dag. Förklaringar: Efterlysande vägledande markering Genomlyst/belyst vägledande markering Obs! För efterlysande markering gäller samma princip för riktningsanvisning med pilar som för genomlyst markering. Exempel på skyltars utformning: Pil nedåt: Sidan 1 av 4

19

20

21

22

23 Bilaga 2 Kontrollplan Förslag till kontrollpunkter i kontrollplan enligt PBL, utförandeskedet. Nedanstående tabell utgör ett förslag till kontrollpunkter i kontrollplan PBL för att säkerställa att brandskyddet utförs enligt gällande brandskyddsdokumentation. Det är inte ett krav att frivilligt brandskydd, utöver kraven i BBR, ingår i kontrollplan enligt PBL även om detta kan vara praktiskt för byggherren. Kontrollant kan vara brandskyddsprojektören eller någon annan med likvärdig kompetens för aktuell utformning, t.ex. besiktningsman. Kontrollpunkterna i tabellen nedan bör kompletteras med en utförlig gränsdragningslista mellan kontrollanter (besiktningsmän) samt en kompletterad instruktion om vad respektive egenkontrollpunkt ska innefatta. Avseende funktionsprovning är det väsentligt att systemen inte bara provas var för sig utan tillsammans. Ek = dokumenterad egenkontroll X = kontroll utförs av kontrollant/besiktningsman Stickprov = stickprovskontroll utförs av kontrollant/besiktningsman Intyg = särskilt intyg utfärdas för kontrollpunkten. Entreprenör Kontrollant Provning Ytskikt Övriga invändiga ytskikt Ek Stickprov Yttertak Ek Ytterväggar Ek Undertak Ek Utrymning Framkomlighet / Ek X passagemått Dörrar Ek X Fönster Ek X Beslag / lås Ek X Ev. nattlåsfunktioner Luftbehandling (om ändring i befintlig byggnad) Kanalisolering Ek X Upphängning / stagning Ek Stickprov Brandgasspjäll / brand- Ek X Provning med rök i kanal /brandgasspjäll Styrfunktioner vid brand Ek X Dokumenterad funktionsprovning Elkablage för Ek X brandfunktioner Material Ek Stickprov Övriga brandtekniska installationer Brandlarm Ek X* Provning av styrfunktioner vid brandlarm Utrymningslarm Ek X Ljudmätning Vägledande markeringar Ek X Mätning av nödströmförsörjning * Godkänd besiktningsman enligt SBF när så erfordras Sidan 1 av 1

24 Bilaga 3 Underhållsplan Av underhållsplanen framgår vad som ska funktionsprovas/kontrolleras. Frekvensen på kontrollen är angiven inom parentes. Underhållsplan Avser år Framkomlighet Tillgänglighet (4 ggr/år) Kontrollera så att släckfordon kan köra fram till byggnaden. Ansvarig för kontroll Kontroll ska utföras månad Kontroll utförd (datum och signatur) Notering nr. Utrymning vid brand Inget lagrat material i utrymningsväg (12 ggr/år) Kontrollera att inget material finns lagrat i utrymningsvägar och att utrymningsvägarna inte är blockerade. Vägledande markering Utrymningsskyltar (2 ggr/år) Kontrollera att skyltar är hela, belysta samt att nödljus fungerar under 60 minuter vid strömbortfall. Januari Februari Mars April Maj Juni Juli Augusti September Oktober November December Brandtekniska installationer Brandlarmsanläggning (frekvens enligt SBF 110:6) Kontroll av brandlarmsanläggningen ska utföras av godkänd anläggarfirma/servicefirma. SBF 110:6 förespråkar kontroll minst 1 gång per år. Markera i denna tabell när kontroll av brandlarmsanläggningen är utförd. Förvara en kopia av besiktningsutlåtande tillsammans med detta dokument. Brandtekniska installationer (forts.) Utrymningslarm (4 ggr/år) Kontrollera att utrymningslarmet ljuder då detektor testas. Kontrollera att utrymningslarmet aktiveras genom att trycka på larmtryckknapp. Kontrollera att samtliga larmdon ljuder. Sidan 1 av 2

25 Underhållsplan Avser år Luftbehandlingsinstallation Funktion vid brand (1 gg/år) Kontrollera att samtliga brand-/brandgasspjäll stänger genom att aktivera rökdetektor i ventilationssystemet. Kontrollera att fläktaggregatet stannar då rökdetektorer i systemet aktiveras. Anordningar för brandsläckning Släckredskap (1 gg/år) Kontrollera att släckredskap har blivit servade av godkänd kontrollant enligt av tillverkaren angiven frekvens. Ansvarig för kontroll Kontroll ska utföras månad Kontroll utförd (datum och signatur) Notering nr. Sidan 2 av 2
