1 MIKRO HI-FI KOMPONENTSYSTEM HM-58MD BRUKSANVISNING KENWOOD CORPORATION COMPACT DIGITAL AUDIO TEXT B SW

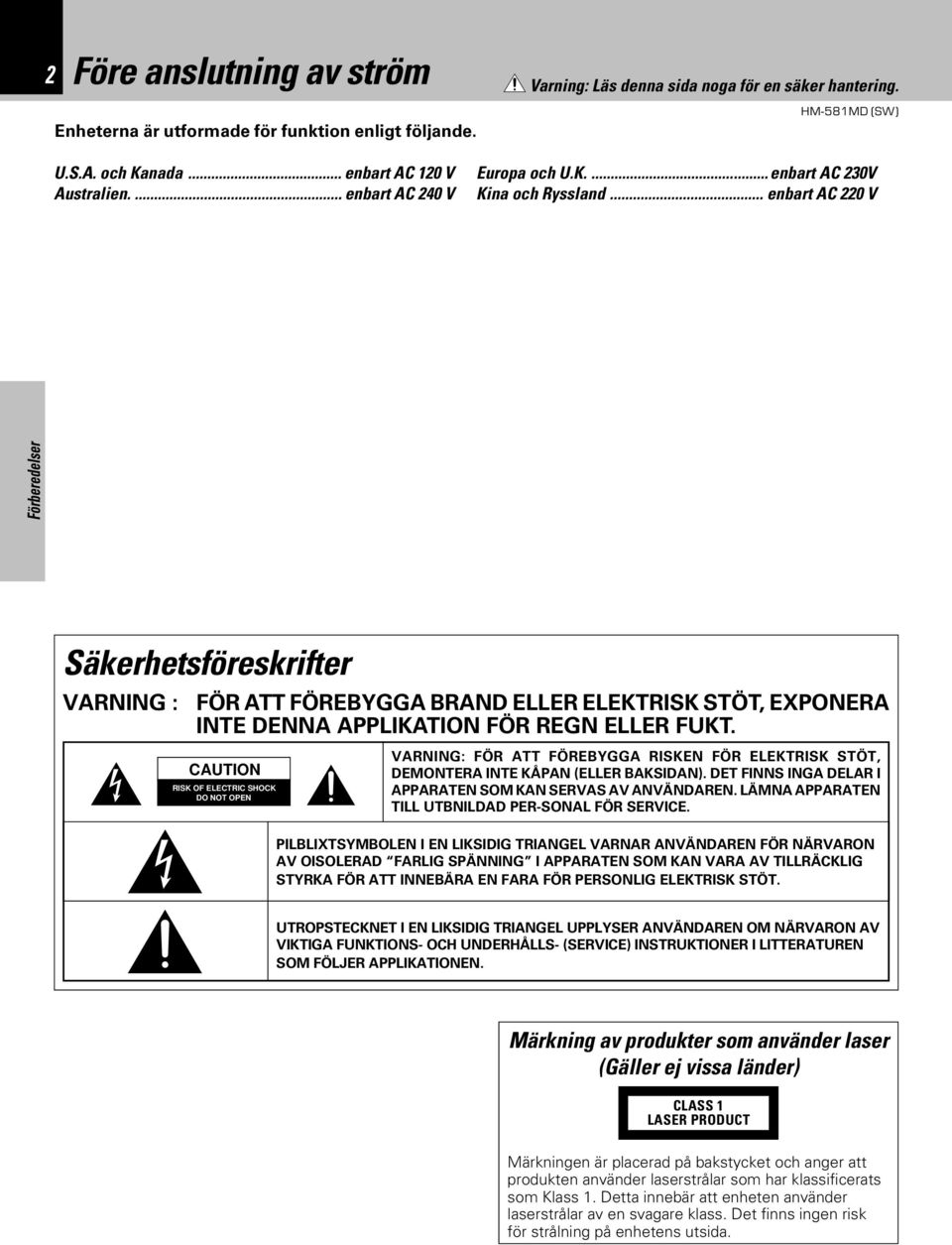

2 2 Före anslutning av ström Varning: Läs denna sida noga för en säker hantering. Enheterna är utformade för funktion enligt följande. U.S.A. och Kanada... enbart AC 20 V Australien.... enbart AC 240 V Europa och U.K.... enbart AC 230V Kina och Ryssland... enbart AC 220 V Förberedelser Säkerhetsföreskrifter VARNING : FÖR ATT FÖREBYGGA BRAND ELLER ELEKTRISK STÖT, EXPONERA INTE DENNA APPLIKATION FÖR REGN ELLER FUKT. CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN VARNING: FÖR ATT FÖREBYGGA RISKEN FÖR ELEKTRISK STÖT, DEMONTERA INTE KÅPAN (ELLER BAKSIDAN). DET FINNS INGA DELAR I APPARATEN SOM KAN SERVAS AV ANVÄNDAREN. LÄMNA APPARATEN TILL UTBNILDAD PER-SONAL FÖR SERVICE. PILBLIXTSYMBOLEN I EN LIKSIDIG TRIANGEL VARNAR ANVÄNDAREN FÖR NÄRVARON AV OISOLERAD FARLIG SPÄNNING I APPARATEN SOM KAN VARA AV TILLRÄCKLIG STYRKA FÖR ATT INNEBÄRA EN FARA FÖR PERSONLIG ELEKTRISK STÖT. UTROPSTECKNET I EN LIKSIDIG TRIANGEL UPPLYSER ANVÄNDAREN OM NÄRVARON AV VIKTIGA FUNKTIONS- OCH UNDERHÅLLS- (SERVICE) INSTRUKTIONER I LITTERATUREN SOM FÖLJER APPLIKATIONEN. Märkning av produkter som använder laser (Gäller ej vissa länder) CLASS LASER PRODUCT Märkningen är placerad på bakstycket och anger att produkten använder laserstrålar som har klassificerats som Klass. Detta innebär att enheten använder laserstrålar av en svagare klass. Det finns ingen risk för strålning på enhetens utsida.

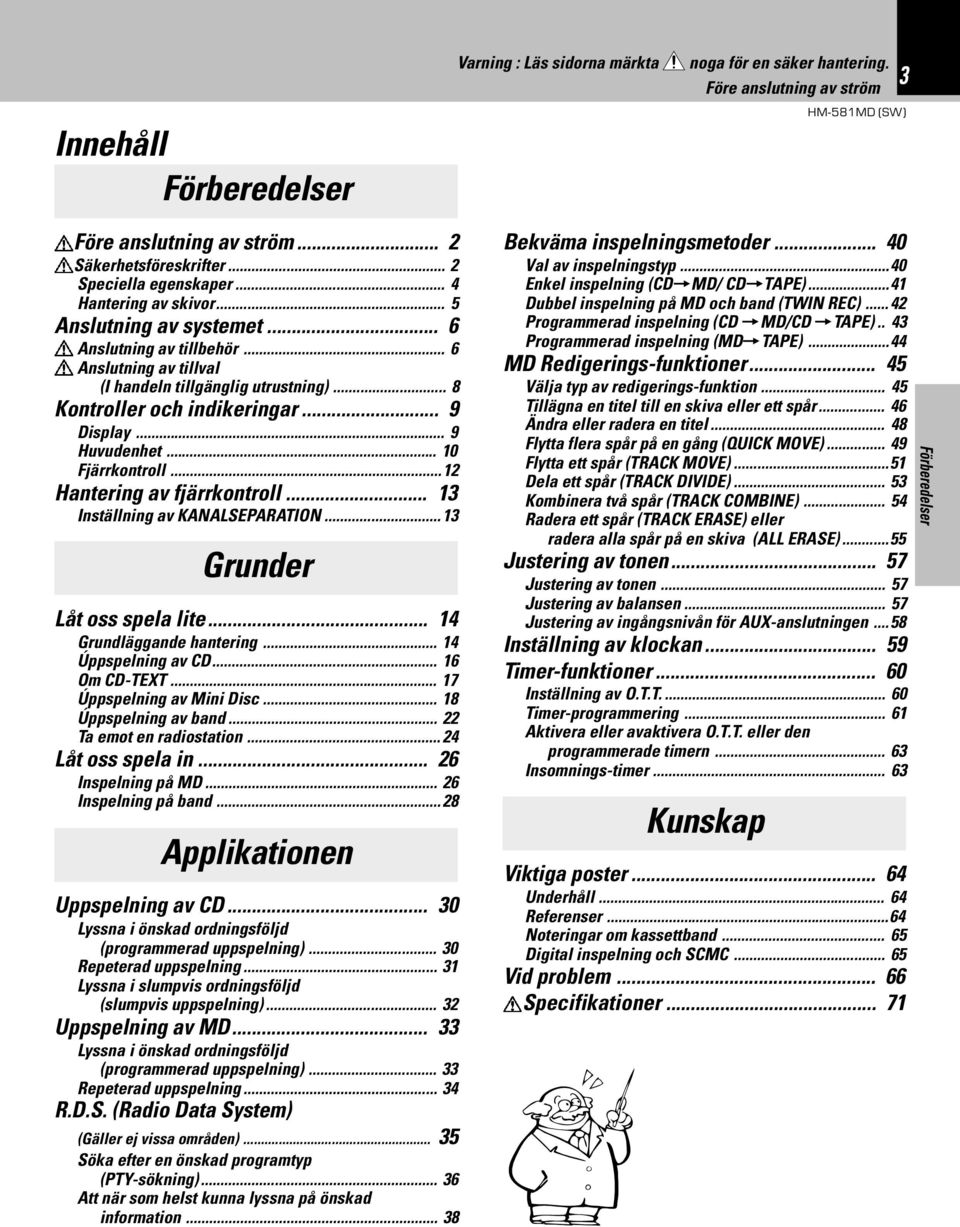

3 Innehåll Förberedelser Varning : Läs sidorna märkta noga för en säker hantering. Före anslutning av ström 3 Före anslutning av ström... 2 Säkerhetsföreskrifter... 2 Speciella egenskaper... 4 Hantering av skivor... 5 Anslutning av systemet... 6 Anslutning av tillbehör... 6 Anslutning av tillval (I handeln tillgänglig utrustning)... 8 Kontroller och indikeringar... 9 Display... 9 Huvudenhet... 0 Fjärrkontroll...2 Hantering av fjärrkontroll... 3 Inställning av KANALSEPARATION...3 Grunder Låt oss spela lite... 4 Grundläggande hantering... 4 Úppspelning av CD... 6 Om CD-TEXT... 7 Úppspelning av Mini Disc... 8 Úppspelning av band Ta emot en radiostation Låt oss spela in Inspelning på MD Inspelning på band...28 Applikationen Uppspelning av CD Lyssna i önskad ordningsföljd (programmerad uppspelning) Repeterad uppspelning... 3 Lyssna i slumpvis ordningsföljd (slumpvis uppspelning) Uppspelning av MD Lyssna i önskad ordningsföljd (programmerad uppspelning) Repeterad uppspelning R.D.S. (Radio Data System) (Gäller ej vissa områden) Söka efter en önskad programtyp (PTY-sökning) Att när som helst kunna lyssna på önskad information Bekväma inspelningsmetoder Val av inspelningstyp...40 Enkel inspelning (CD=MD/ CD=TAPE)...4 Dubbel inspelning på MD och band (TWIN REC)...42 Programmerad inspelning (CD =MD/CD =TAPE).. 43 Programmerad inspelning (MD=TAPE)...44 MD Redigerings-funktioner Välja typ av redigerings-funktion Tillägna en titel till en skiva eller ett spår Ändra eller radera en titel Flytta flera spår på en gång (QUICK MOVE) Flytta ett spår (TRACK MOVE)...5 Dela ett spår (TRACK DIVIDE) Kombinera två spår (TRACK COMBINE) Radera ett spår (TRACK ERASE) eller radera alla spår på en skiva (ALL ERASE)...55 Justering av tonen Justering av tonen Justering av balansen Justering av ingångsnivån för AUX-anslutningen...58 Inställning av klockan Timer-funktioner Inställning av O.T.T Timer-programmering... 6 Aktivera eller avaktivera O.T.T. eller den programmerade timern Insomnings-timer Kunskap Viktiga poster Underhåll Referenser...64 Noteringar om kassettband Digital inspelning och SCMC Vid problem Specifikationer... 7 Förberedelser

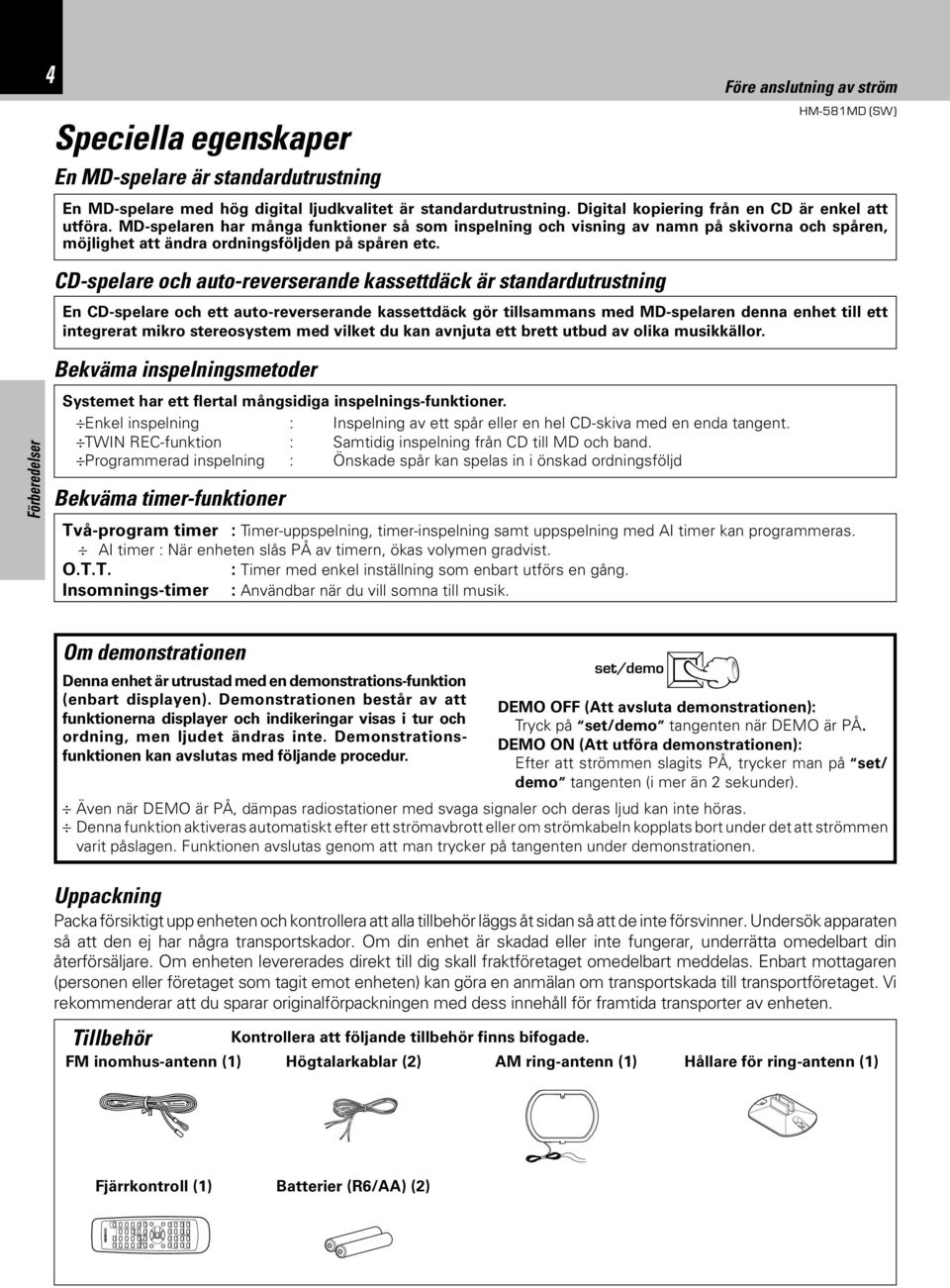

4 4 Speciella egenskaper En MD-spelare är standardutrustning CD-spelare och auto-reverserande kassettdäck är standardutrustning Före anslutning av ström En MD-spelare med hög digital ljudkvalitet är standardutrustning. Digital kopiering från en CD är enkel att utföra. MD-spelaren har många funktioner så som inspelning och visning av namn på skivorna och spåren, möjlighet att ändra ordningsföljden på spåren etc. En CD-spelare och ett auto-reverserande kassettdäck gör tillsammans med MD-spelaren denna enhet till ett integrerat mikro stereosystem med vilket du kan avnjuta ett brett utbud av olika musikkällor. Förberedelser Bekväma inspelningsmetoder Systemet har ett flertal mångsidiga inspelnings-funktioner. Enkel inspelning : Inspelning av ett spår eller en hel CD-skiva med en enda tangent. TWIN REC-funktion : Samtidig inspelning från CD till MD och band. Programmerad inspelning : Önskade spår kan spelas in i önskad ordningsföljd Bekväma timer-funktioner Två-program timer : Timer-uppspelning, timer-inspelning samt uppspelning med AI timer kan programmeras. AI timer : När enheten slås PÅ av timern, ökas volymen gradvist. O.T.T. : Timer med enkel inställning som enbart utförs en gång. Insomnings-timer : Användbar när du vill somna till musik. Om demonstrationen Denna enhet är utrustad med en demonstrations-funktion (enbart displayen). Demonstrationen består av att funktionerna displayer och indikeringar visas i tur och ordning, men ljudet ändras inte. Demonstrationsfunktionen kan avslutas med följande procedur. Uppackning Packa försiktigt upp enheten och kontrollera att alla tillbehör läggs åt sidan så att de inte försvinner. Undersök apparaten så att den ej har några transportskador. Om din enhet är skadad eller inte fungerar, underrätta omedelbart din återförsäljare. Om enheten levererades direkt till dig skall fraktföretaget omedelbart meddelas. Enbart mottagaren (personen eller företaget som tagit emot enheten) kan göra en anmälan om transportskada till transportföretaget. Vi rekommenderar att du sparar originalförpackningen med dess innehåll för framtida transporter av enheten. Tillbehör set/demo DEMO OFF (Att avsluta demonstrationen): Tryck på set/demo tangenten när DEMO är PÅ. DEMO ON (Att utföra demonstrationen): Efter att strömmen slagits PÅ, trycker man på set/ demo tangenten (i mer än 2 sekunder). Även när DEMO är PÅ, dämpas radiostationer med svaga signaler och deras ljud kan inte höras. Denna funktion aktiveras automatiskt efter ett strömavbrott eller om strömkabeln kopplats bort under det att strömmen varit påslagen. Funktionen avslutas genom att man trycker på tangenten under demonstrationen. Kontrollera att följande tillbehör finns bifogade. inomhus-antenn () Högtalarkablar (2) ring-antenn () Hållare för ring-antenn () Fjärrkontroll () Batterier (R6/AA) (2)

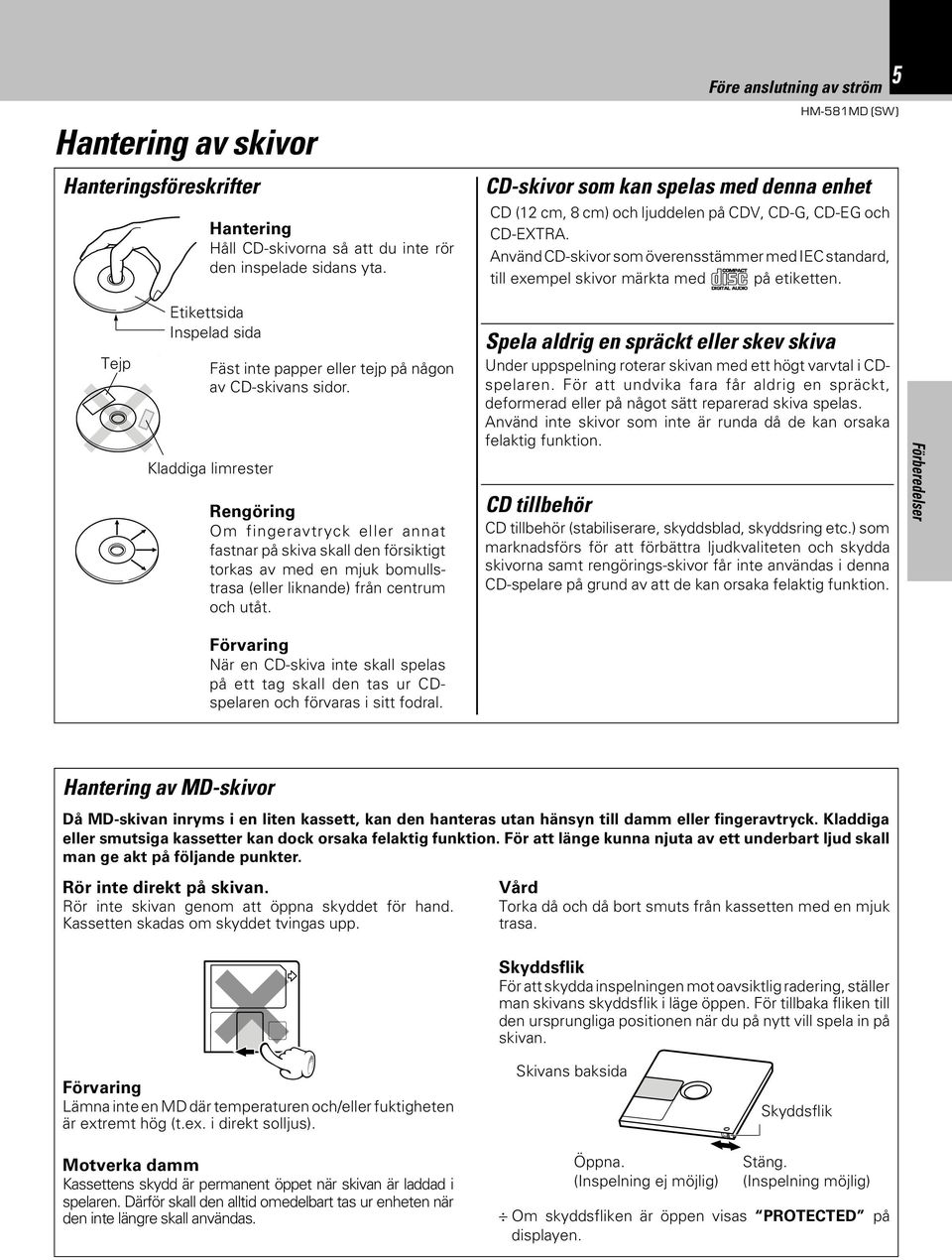

5 Hantering av skivor Hanteringsföreskrifter Hantering Håll CD-skivorna så att du inte rör den inspelade sidans yta. Före anslutning av ström 5 CD-skivor som kan spelas med denna enhet CD (2 cm, 8 cm) och ljuddelen på CDV, CD-G, CD-EG och CD-EXTRA. Använd CD-skivor som överensstämmer med IEC standard, COMPACT till exempel skivor märkta med på etiketten. DIGITAL AUDIO Tejp Etikettsida Inspelad sida Fäst inte papper eller tejp på någon av CD-skivans sidor. Kladdiga limrester Rengöring Om fingeravtryck eller annat fastnar på skiva skall den försiktigt torkas av med en mjuk bomullstrasa (eller liknande) från centrum och utåt. Spela aldrig en spräckt eller skev skiva Under uppspelning roterar skivan med ett högt varvtal i CDspelaren. För att undvika fara får aldrig en spräckt, deformerad eller på något sätt reparerad skiva spelas. Använd inte skivor som inte är runda då de kan orsaka felaktig funktion. CD tillbehör CD tillbehör (stabiliserare, skyddsblad, skyddsring etc.) som marknadsförs för att förbättra ljudkvaliteten och skydda skivorna samt rengörings-skivor får inte användas i denna CD-spelare på grund av att de kan orsaka felaktig funktion. Förberedelser Förvaring När en CD-skiva inte skall spelas på ett tag skall den tas ur CDspelaren och förvaras i sitt fodral. Hantering av MD-skivor Då MD-skivan inryms i en liten kassett, kan den hanteras utan hänsyn till damm eller fingeravtryck. Kladdiga eller smutsiga kassetter kan dock orsaka felaktig funktion. För att länge kunna njuta av ett underbart ljud skall man ge akt på följande punkter. Rör inte direkt på skivan. Rör inte skivan genom att öppna skyddet för hand. Kassetten skadas om skyddet tvingas upp. Vård Torka då och då bort smuts från kassetten med en mjuk trasa. Skyddsflik För att skydda inspelningen mot oavsiktlig radering, ställer man skivans skyddsflik i läge öppen. För tillbaka fliken till den ursprungliga positionen när du på nytt vill spela in på skivan. Förvaring Lämna inte en MD där temperaturen och/eller fuktigheten är extremt hög (t.ex. i direkt solljus). Skivans baksida Skyddsflik Motverka damm Kassettens skydd är permanent öppet när skivan är laddad i spelaren. Därför skall den alltid omedelbart tas ur enheten när den inte längre skall användas. Öppna. (Inspelning ej möjlig) Stäng. (Inspelning möjlig) Om skyddsfliken är öppen visas PROTECTED på displayen.

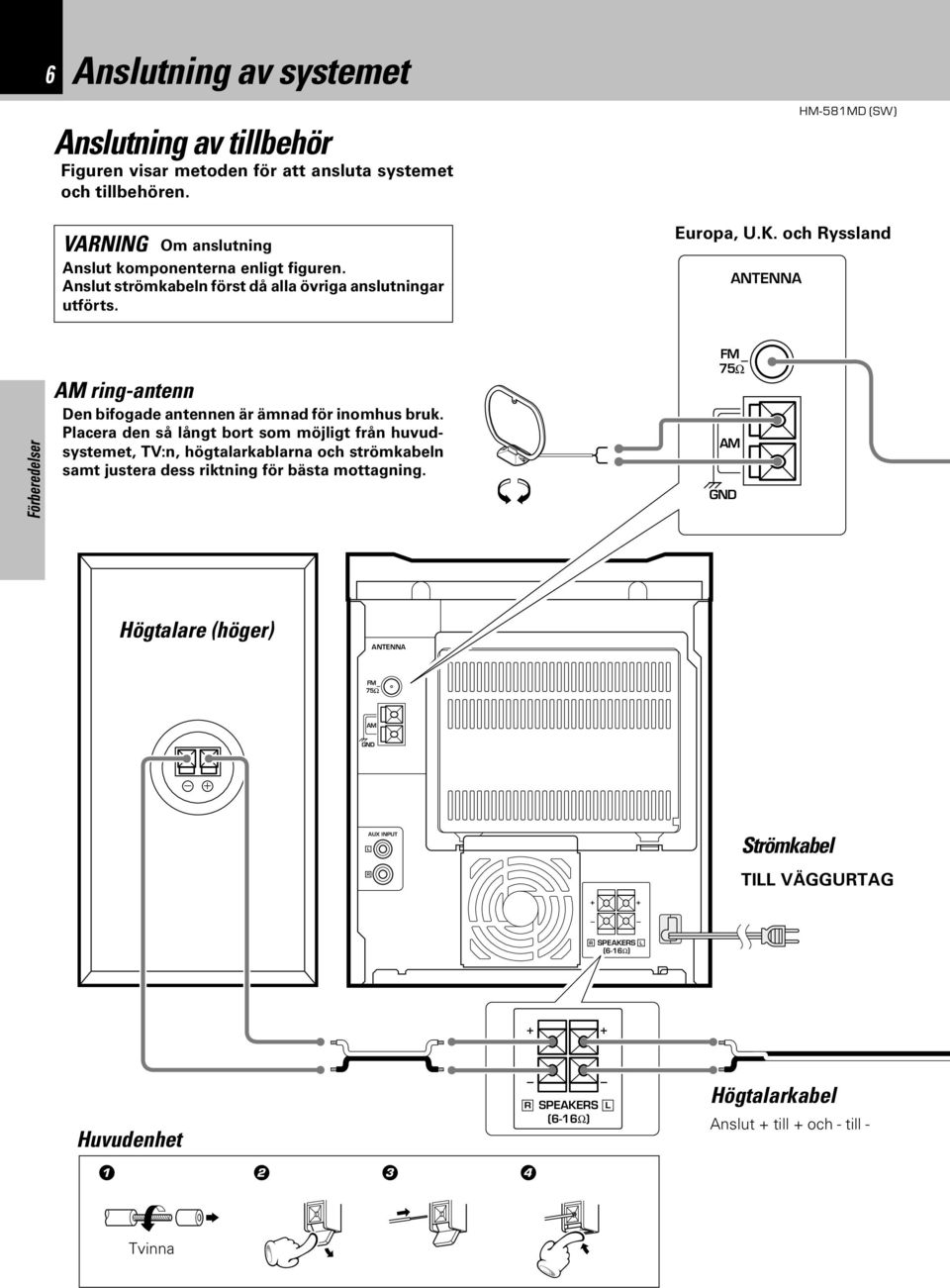

6 6 Anslutning av systemet Anslutning av tillbehör Figuren visar metoden för att ansluta systemet och tillbehören. VARNING Om anslutning Anslut komponenterna enligt figuren. Anslut strömkabeln först då alla övriga anslutningar utförts. Europa, U.K. och Ryssland ANTENNA Förberedelser ring-antenn Den bifogade antennen är ämnad för inomhus bruk. Placera den så långt bort som möjligt från huvudsystemet, TV:n, högtalarkablarna och strömkabeln samt justera dess riktning för bästa mottagning. 75Ω GND Högtalare (höger) DIGITAL OUT OPTICAL ANTENNA 75Ω GND + L R AUX INPUT Strömkabel TILL VÄGGURTAG R SPEAKERS (6-6Ω) L + + Huvudenhet R SPEAKERS (6-6Ω) - L Högtalarkabel Anslut + till + och - till - Tvinna

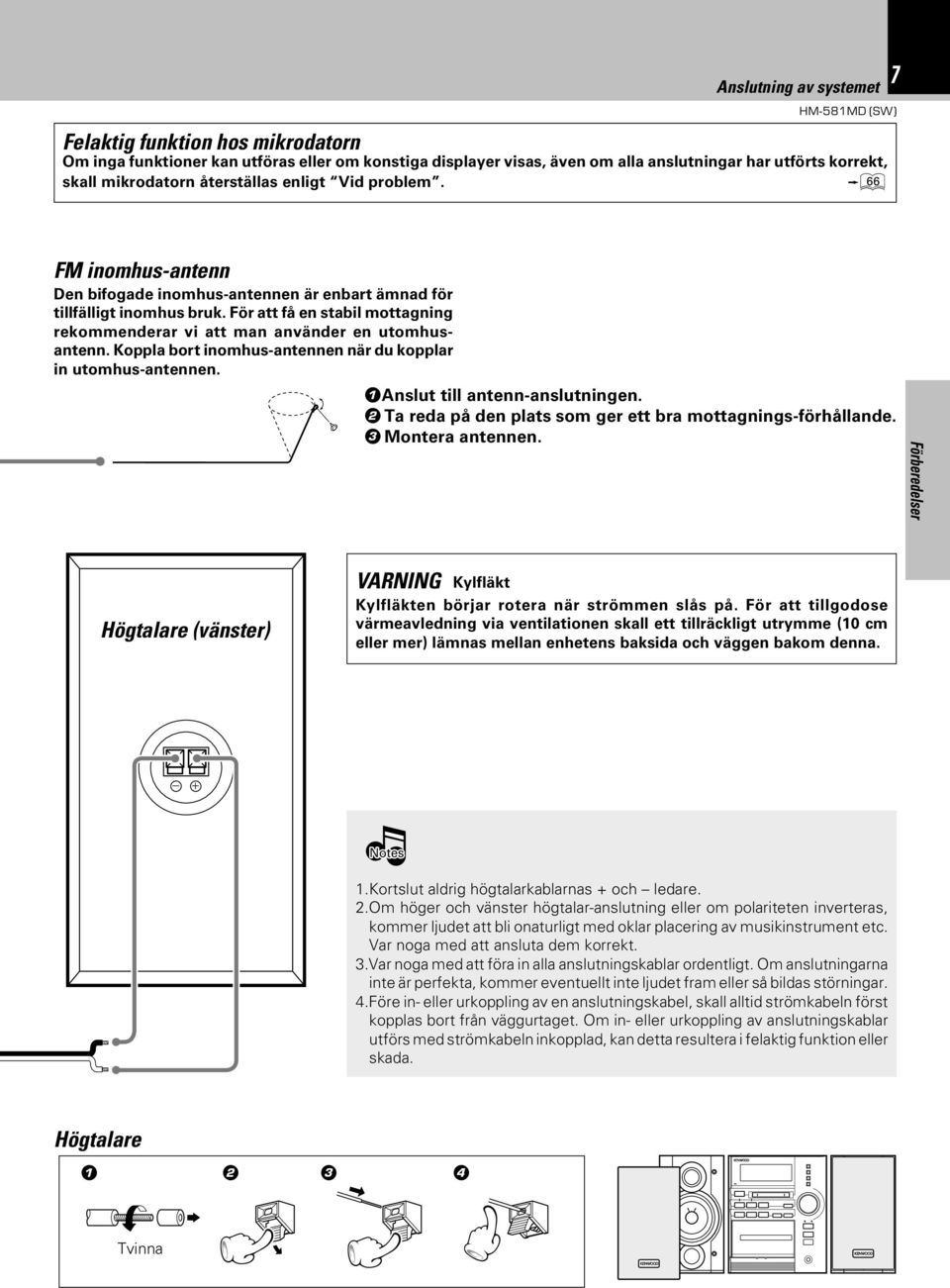

7 Felaktig funktion hos mikrodatorn Anslutning av systemet 7 Om inga funktioner kan utföras eller om konstiga displayer visas, även om alla anslutningar har utförts korrekt, skall mikrodatorn återställas enligt Vid problem. Á inomhus-antenn Den bifogade inomhus-antennen är enbart ämnad för tillfälligt inomhus bruk. För att få en stabil mottagning rekommenderar vi att man använder en utomhusantenn. Koppla bort inomhus-antennen när du kopplar in utomhus-antennen. Anslut till antenn-anslutningen. 2 Ta reda på den plats som ger ett bra mottagnings-förhållande. 3 Montera antennen. Förberedelser Högtalare (vänster) VARNING Kylfläkt Kylfläkten börjar rotera när strömmen slås på. För att tillgodose värmeavledning via ventilationen skall ett tillräckligt utrymme (0 cm eller mer) lämnas mellan enhetens baksida och väggen bakom denna. + Notes.Kortslut aldrig högtalarkablarnas + och ledare. 2.Om höger och vänster högtalar-anslutning eller om polariteten inverteras, kommer ljudet att bli onaturligt med oklar placering av musikinstrument etc. Var noga med att ansluta dem korrekt. 3.Var noga med att föra in alla anslutningskablar ordentligt. Om anslutningarna inte är perfekta, kommer eventuellt inte ljudet fram eller så bildas störningar. 4.Före in- eller urkoppling av en anslutningskabel, skall alltid strömkabeln först kopplas bort från väggurtaget. Om in- eller urkoppling av anslutningskablar utförs med strömkabeln inkopplad, kan detta resultera i felaktig funktion eller skada. Högtalare Tvinna

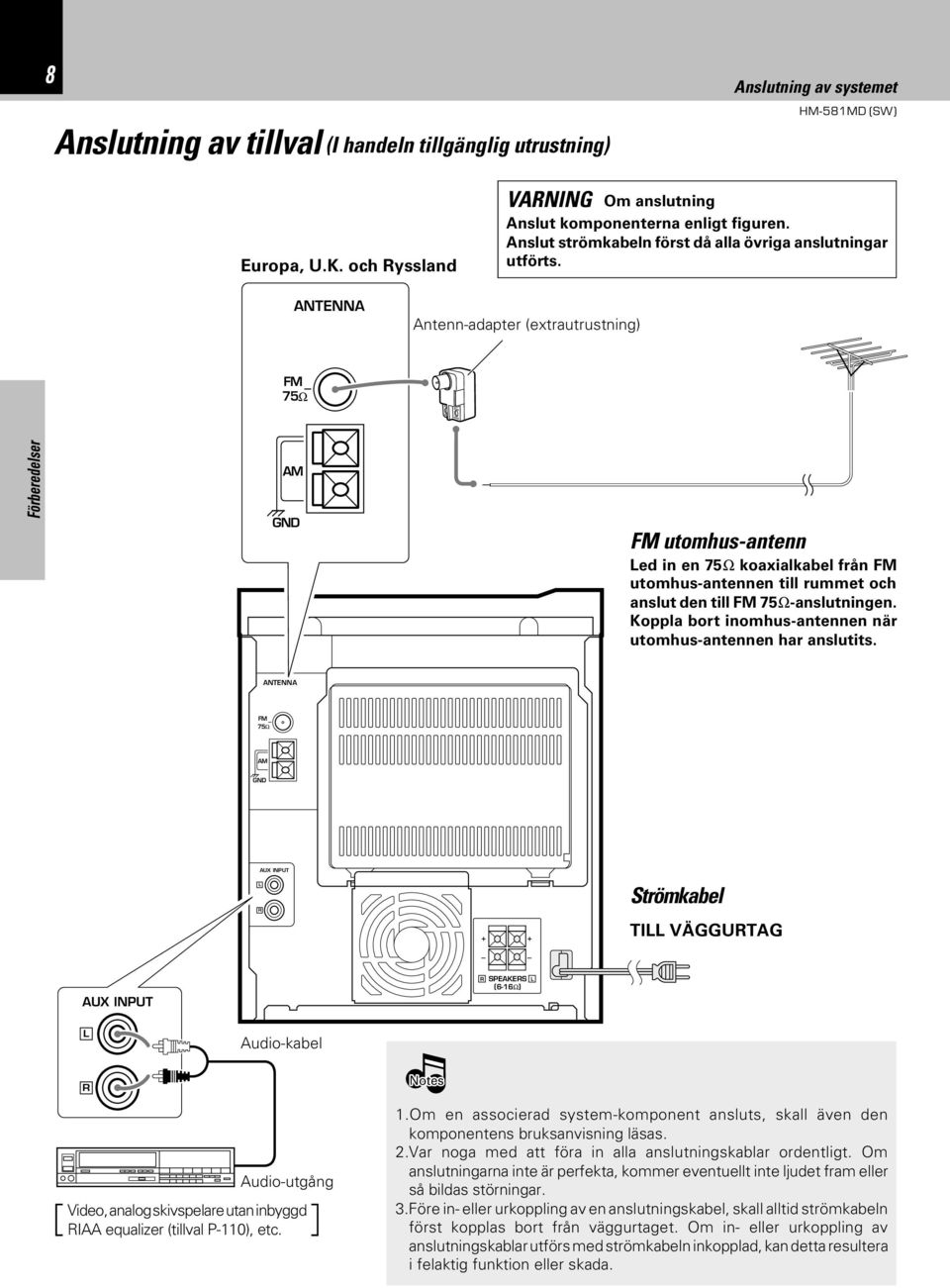

8 8 Anslutning av tillval (I handeln tillgänglig utrustning) Anslutning av systemet Europa, U.K. och Ryssland VARNING Om anslutning Anslut komponenterna enligt figuren. Anslut strömkabeln först då alla övriga anslutningar utförts. ANTENNA Antenn-adapter (extrautrustning) 75Ω Förberedelser GND DIGITAL OUT OPTICAL utomhus-antenn Led in en 75Ω koaxialkabel från utomhus-antennen till rummet och anslut den till 75Ω-anslutningen. Koppla bort inomhus-antennen när utomhus-antennen har anslutits. ANTENNA 75Ω GND L R AUX INPUT Strömkabel TILL VÄGGURTAG AUX INPUT R SPEAKERS (6-6Ω) L L Audio-kabel R Audio-utgång Video, analog skivspelare utan inbyggd RIAA equalizer (tillval P-0), etc. Notes.Om en associerad system-komponent ansluts, skall även den komponentens bruksanvisning läsas. 2.Var noga med att föra in alla anslutningskablar ordentligt. Om anslutningarna inte är perfekta, kommer eventuellt inte ljudet fram eller så bildas störningar. 3.Före in- eller urkoppling av en anslutningskabel, skall alltid strömkabeln först kopplas bort från väggurtaget. Om in- eller urkoppling av anslutningskablar utförs med strömkabeln inkopplad, kan detta resultera i felaktig funktion eller skada.

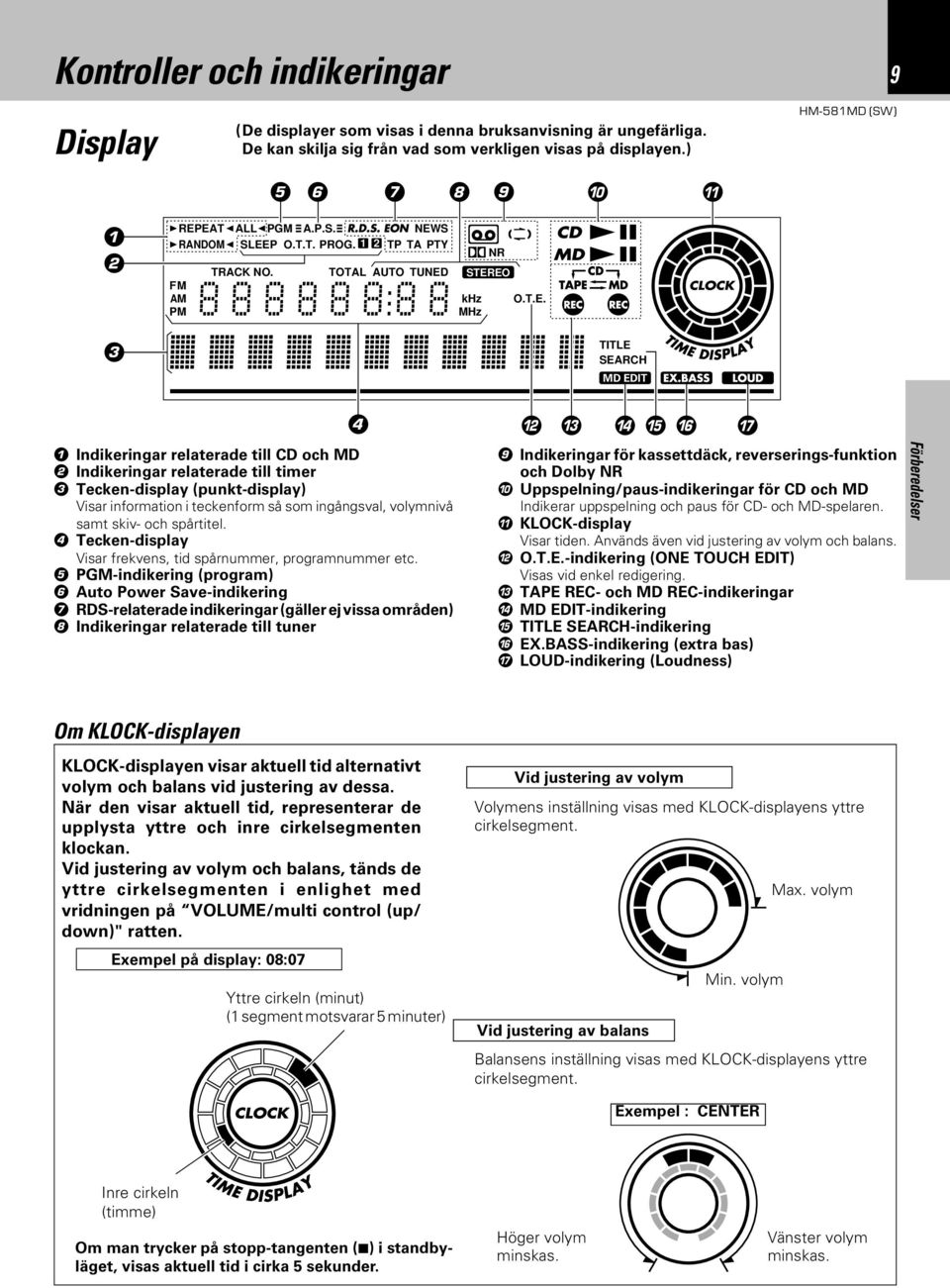

9 Kontroller och indikeringar 9 Display 2 3 REPEAT RANDOM (De displayer som visas i denna bruksanvisning är ungefärliga. De kan skilja sig från vad som verkligen visas på displayen.) ALL PGM A.P.S. SLEEP O.T.T. PROG ! TP TA PTY TOTAL AUTO TUNED STEREO khz O.T.E. PM MHz SEARCH NR MD EDIT 4 Indikeringar relaterade till CD och MD 2 Indikeringar relaterade till timer 3 Tecken-display (punkt-display) Visar information i teckenform så som ingångsval, volymnivå samt skiv- och spårtitel. 4 Tecken-display Visar frekvens, tid spårnummer, programnummer etc. 5 PGM-indikering (program) 6 Auto Power Save-indikering 7 RDS-relaterade indikeringar (gäller ej vissa områden) 8 Indikeringar relaterade till # $ % ^ & 9 Indikeringar för kassettdäck, reverserings-funktion och Dolby NR 0 Uppspelning/paus-indikeringar för CD och MD Indikerar uppspelning och paus för CD- och MD-spelaren.! KLOCK-display Visar tiden. Används även vid justering av volym och O.T.E.-indikering (ONE TOUCH EDIT) Visas vid enkel redigering. # TAPE REC- och MD REC-indikeringar $ MD EDIT-indikering % SEARCH-indikering ^ EX.BASS-indikering (extra bas) & LOUD-indikering (Loudness) Förberedelser Om KLOCK-displayen KLOCK-displayen visar aktuell tid alternativt volym och balans vid justering av dessa. När den visar aktuell tid, representerar de upplysta yttre och inre cirkelsegmenten klockan. Vid justering av volym och balans, tänds de yttre cirkelsegmenten i enlighet med vridningen på VOLUME/multi control (up/ down)" ratten. Exempel på display: 08:07 Yttre cirkeln (minut) ( segment motsvarar 5 minuter) Vid justering av volym Volymens inställning visas med KLOCK-displayens yttre cirkelsegment. Vid justering av balans Min. volym Max. volym Balansens inställning visas med KLOCK-displayens yttre cirkelsegment. Exempel : CENTER Inre cirkeln (timme) Om man trycker på stopp-tangenten (7) i standbyläget, visas aktuell tid i cirka 5 sekunder. Höger volym minskas. Vänster volym minskas.

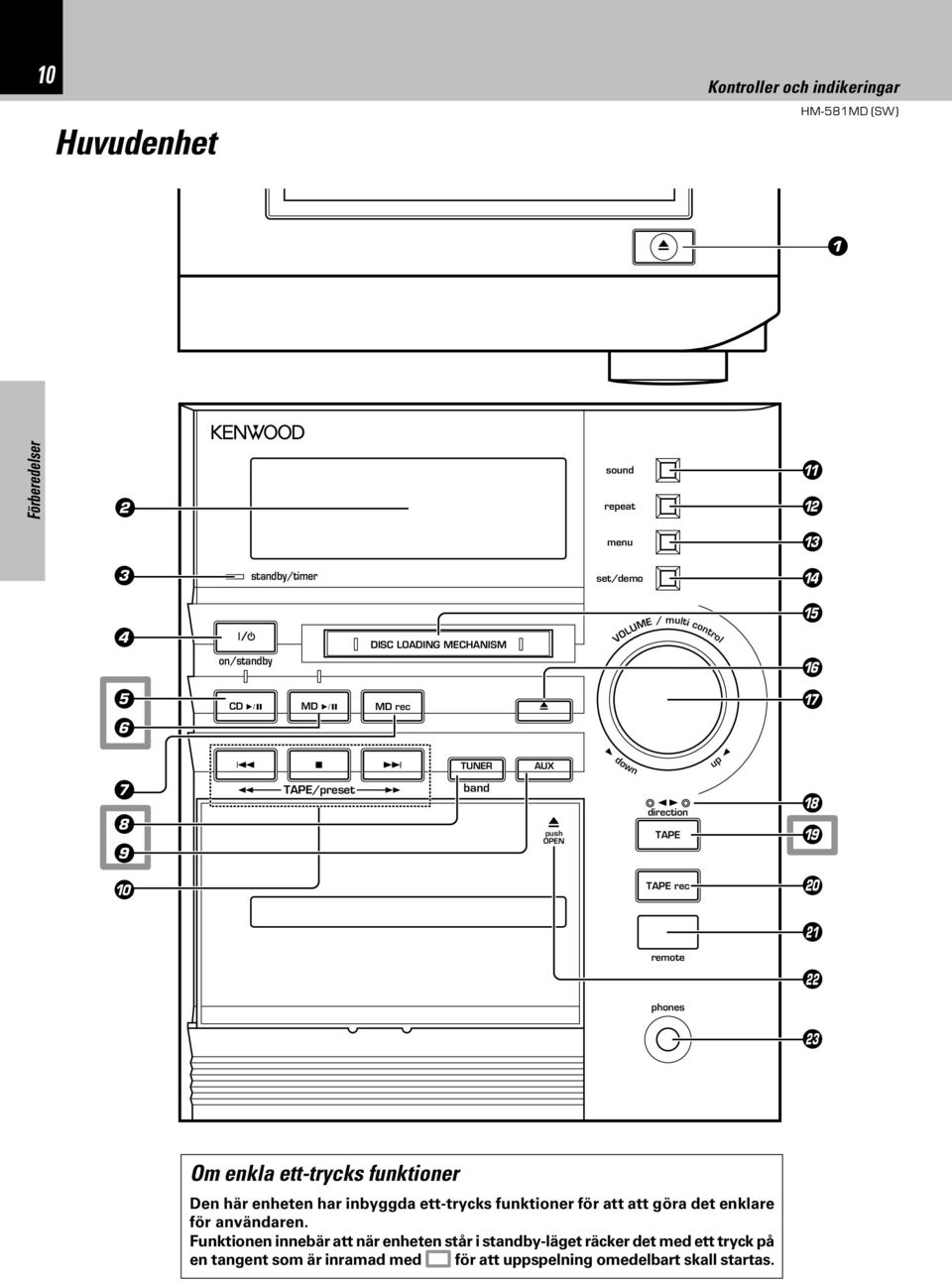

10 0 Huvudenhet Kontroller och indikeringar 0 Förberedelser 2 sound menu # 3 standby/timer BIT DUAL D/A CONVERTER set/demo $ on/standby CD 6 MD 6 DISC LOADING MECHANISM MD rec 0 VOLUME / multi control % ^ & TAPE/preset TUNER band AUX 0 push OPEN 3 down 2 3 direction TAPE TAPE rec up 2 * ( ) Auto Reverse micro hi-fi component system remote phones Om enkla ett-trycks funktioner Den här enheten har inbyggda ett-trycks funktioner för att att göra det enklare för användaren. Funktionen innebär att när enheten står i standby-läget räcker det med ett tryck på en tangent som är inramad med för att uppspelning omedelbart skall startas.

11 Kontroller och indikeringar Öppnings-tangent för CD-luckan (0) Trycks för att öppna CD-spelarens lucka. 2Display 3 standby/timer -indikering Lyser i standby-läget. Röd Grön :Normalt standby-läge :O.T.T.-standby :Programmerad timer standby 4 on/standby -tangent ( ) Växlar mellan PÅ och STANDBY för systemet. 5CD uppspelning/paus-tangent (CD 6) ^ Används för att välja ingången CD samt för att starta uppspelningen av CD. Trycker man på tangenten under uppspelning, ställs CDspelaren i paus-läget. 6MD uppspelning/paus-tangent (MD 6) * Används för att välja ingången MD samt för att starta uppspelningen av MD. Trycker man på tangenten under upp- eller inspelning, ställs MD-spelaren i paus-läget. 7MD inspelnings-tangent (MD rec) Trycks för att starta inspelning på MD. 8 TUNER band -tangent Frekvensbandet växlas. Används för att välja TUNER. 9AUX ingångs-tangent Används för att lyssna på den ingångskälla som är ansluten till AUX (analog extern). 0Hopp-/sök-tangenter (4, /, ) Vid uppspelning av CD eller MD : &( Används för att hoppa över spår framåt eller bakåt. Vid uppspelning av TAPE : Används för att söka framåt eller bakåt. Vid uppspelning av TUNER : Används för att gå till en förinställd station. Dessa tangenter används också vid redigering av MD, val av spårnummer samt val av titeltecken. Stopp-tangent (7) *! sound -tangent % Används för att växla uppspelning med EX.BASS och repeat -tangent Används för repeterad uppspelning av CD eller MD. # menu -tangent Används för att växla funktionen hos VOLUME/multi control (up/down) -ratten. Denna tangent används också vid inställning av klockan. O $ set/demo -tangent Trycks för att bekräfta en post som valts med VOLUME/ multi control. Används för PÅ/AV för demonstrations-funktionen. %Mini Disc-öppning ^MD urmatnings-tangent(0) Används för urmatning av MD-skivan. & VOLUME/multi control (up/down) -ratt $ Normalt används den för justering av volymen. * direction -indikering (TAPE) (Uppspelnings-tangent (TAPE) )Inspelnings-tangent (TAPE rec) ª Trycks för att starta inspelning. Trycker man på tangenten under inspelning, stoppas denna efter att ett icke inspelat område på 4 sekunder lämnats på bandet. Fjärrsensor Kassetthållare Tryck på området märkt 0 push OPEN för att ladda eller mata ur ett band. phones -anslutning För anslutning av hörlurar med en stereo mini-kontakt (tillval). Förberedelser * Om VOLUME/multi control (up/down) ratten Efter att ha valt denna ratts funktion med menu - tangenten, väljer man önskad kontroll-post genom att vrida på VOLUME/multi control (up/down) ratten. Tryck på set/demo tangenten för att bekräfta vald post. menu set/demo VOLUME / multi control När man vrider på ratten växlas funktionerna enligt vad som visas på tecken-displayen. TAPE RVS.? REC MODE? w A. MEMORY? (Enbart när TUNER är vald) AUX LEVEL? I (Enbart när AUX är vald) BALANCE? U TIMER SET? P A.P.S. SET? % Kontroll-rattens funktion återgår till det normala när den inte hanterats inom 5 sekunder.

12 Förberedelser 2 Fjärrkontroll SLEEP REPEAT TIMER RANDOM MD 6 6 CD SEARCH TRACK EDIT Modell : RC-M0503E (Infrarött system) SLEEP-tangent Används för att ställa in insomnings-timern. TIMER-tangent Används för att välja timern. 2Numeriska tangenter Används för att välja CD- och MD-spår samt förinställda radiostationer. 3TAPE O.T.E.-tangent/ MD O.T.E.-tangent q Dessa tangenter används för inspelning av CD på band eller MD med en ett-trycks funktion. Tryck på någon av tangenterna under uppspelning av en CDskiva för att spela in det aktuella spåret på band eller MD. Tryck i stopp-läget för att spela in hela CD-skivan på band eller MD. 4Grundläggande funktions-tangenter P.CALL/hopp-tangenter (4, ) Vid uppspelning av CD eller MD : &(y Används för att hoppa över spår framåt eller bakåt. Används vid redigering av MD för att välja tecken. Vid uppspelning av TUNER : Används för att välja en förinställd radiostation. Snabbspolnings-tangenter framåt/bakåt (, ) Vid uppspelning av CD, MD ellerr TAPE: &( i Används för att söka framåt eller bakåt. Används för att flytta markören vid inmatning av MD-titlar. Vid uppspelning av TUNER : Används för att välja en radiostation. INPUT QUICK +0 0 DOLBY NR MOVE TAPE O.T.E. 4 TAPE 2 3 TA/ VOLUME CONTROL % fi MD TONE SOUND P.CALL PGM MUTE CLEAR DELETE TUNER PTY AUX BAND TIME DOT/CHARA. SET ENTER DISPLAY REMOTE CONTROL UNIT RC-M0503E POWER Kontroller och indikeringar Tangenterna på denna fjärrkontroll som har samma namn som de på huvudenheten har också samma funktion ! VOLUME CONTROL-tangenter (%,fi) MUTE-tangent % Används för att tillfälligt dämpa ljudet. TAPE 2 3 tangent MD 6 tangent CD 6 tangent Stopp-tangent (7) AUX-tangent TUNER BAND-tangent 5Tangenter relaterade till RDS TA/-tangent Används vid EON-reservation. PTY-tangent fl Används vid sökning av programtyp. 6TIME-tangent Trycks för att växla den information som visas vid uppspelning av CD och MD. DOT/CHARA.-tangent Trycks för att växla den information som visas på punktdisplayen. 7POWER-tangent ( ) $ Växlar mellan PÅ och STANDBY för systemet. Denna tangent används också för att aktivera eller radera utförandet av timerns programmering. 8 SEARCH-tangent ) Används för att söka efter en MD-titel. INPUT-tangent y Används vid inmatning av MD-titel. TRACK EDIT-tangent QER Används vid MD-redigering för ändring av spårens ordningsföljd, radering av spår etc. QUICK MOVE-tangent o Används vid ändring av MD-spårens ordningsföljd. 9SOUND-tangent % Används för att växla uppspelning med EX.BASS och LOUDNESS. TONE-tangent U Används för justering av tonen. DOLBY NR-tangent Växlar Dolby brusreducering på/av. 0Tangenter relaterade till CD och MD (Gemensamma funktions-tangenter för CD och MD i enlighet med respektive ingångsval.) REPEAT-tangent (CD, MD) Används för repeterad uppspelning. RANDOM-tangent (CD) För uppspelning av CD-spår i slumpvis ordningsföljd. PGM-tangent (CD, MD) º Används för att programmera spårens ordningsföljd. Vid uppspelning av TUNER: Används för att växla sök-funktionen mellan AUTO (automatisk sökning, mottagning i stereo) och Manual (manuell sökning, mottagning i mono). CLEAR DELETE-tangent (CD, MD) º i Spårens programmerade ordningsföljd raderas.!set-tangent y Trycks för att spara eller bekräfta en post som valts med VOLUME/multi control -ratten. ENTER-tangent u Används för att utföra en MD-redigering eller för att spara en inmatad titel. Används också för att spara en förinställd radiostation i minnet.

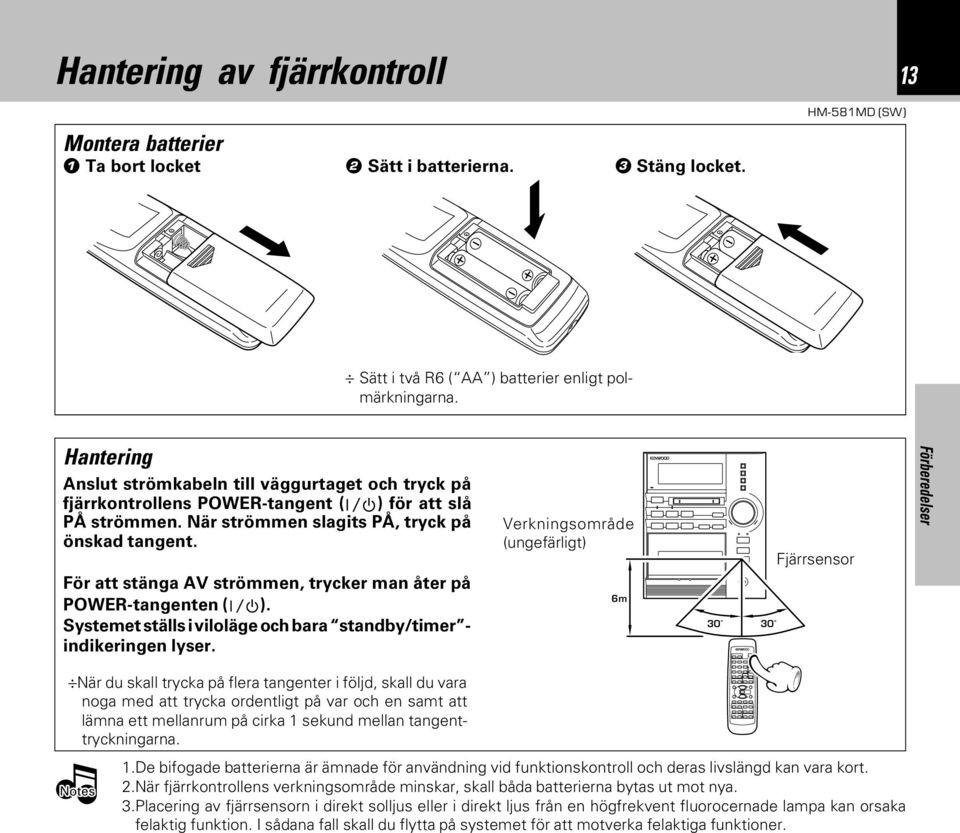

13 Hantering av fjärrkontroll Montera batterier Ta bort locket 2 Sätt i batterierna. 3 Stäng locket. 3 Sätt i två R6 ( AA ) batterier enligt polmärkningarna. Hantering Anslut strömkabeln till väggurtaget och tryck på fjärrkontrollens POWER-tangent ( ) för att slå PÅ strömmen. När strömmen slagits PÅ, tryck på önskad tangent. För att stänga AV strömmen, trycker man åter på POWER-tangenten ( ). Systemet ställs i viloläge och bara standby/timer - indikeringen lyser. Verkningsområde (ungefärligt) 6m Fjärrsensor Förberedelser När du skall trycka på flera tangenter i följd, skall du vara noga med att trycka ordentligt på var och en samt att lämna ett mellanrum på cirka sekund mellan tangenttryckningarna. Notes.De bifogade batterierna är ämnade för användning vid funktionskontroll och deras livslängd kan vara kort. 2.När fjärrkontrollens verkningsområde minskar, skall båda batterierna bytas ut mot nya. 3.Placering av fjärrsensorn i direkt solljus eller i direkt ljus från en högfrekvent fluorocernade lampa kan orsaka felaktig funktion. I sådana fall skall du flytta på systemet för att motverka felaktiga funktioner.

14 4 Låt oss spela lite Grundläggande hantering Bas- och diskantkompensation Bas- och diskantkompensation 2 3 Dämpa ljudet tillfälligt Lyssna i hörlurar Grunder. Ställ on/standby -tangenten i läge ON (STANDBY). on/standby Exempel: Att välja ingången CD CD 6 Tänds 2 Om on/standby -tangenten ( ) trycks när enheten är påslagen, stängs denna av och standby/timer -indikeringen tänds. Trycker man på CD 6, MD 6, AUX-, TAPE- eller TUNER/band - tangenten, slås även då strömmen på och uppspelningen av den valda ingången påbörjas. (Ett-trycks funktion) Om CD, MD eller TAPE valts som ingång, påbörjas uppspelningen förutsatt att det finns en skiva eller ett band i den valda källan. 2. Välja önskad ingång. TUNER (Radio) CD ^ MD * TAPE AUX (Extern ingång) 8 Tryck på CD 6, MD 6, AUX-, TAPE- eller TUNER/band -tangenten för att välja mosvarande ingång. VOLUME / multi control 3. Justering av volymen. 3 Volymen minskas down up 2 3 Volymen ökas En snabb vridning medför en större förändring. (Dynamskt roterande volymkontroll-funktion) Displayen visar ett referensvärde. (Referensvärdet visas även av KLOCKdisplayen)

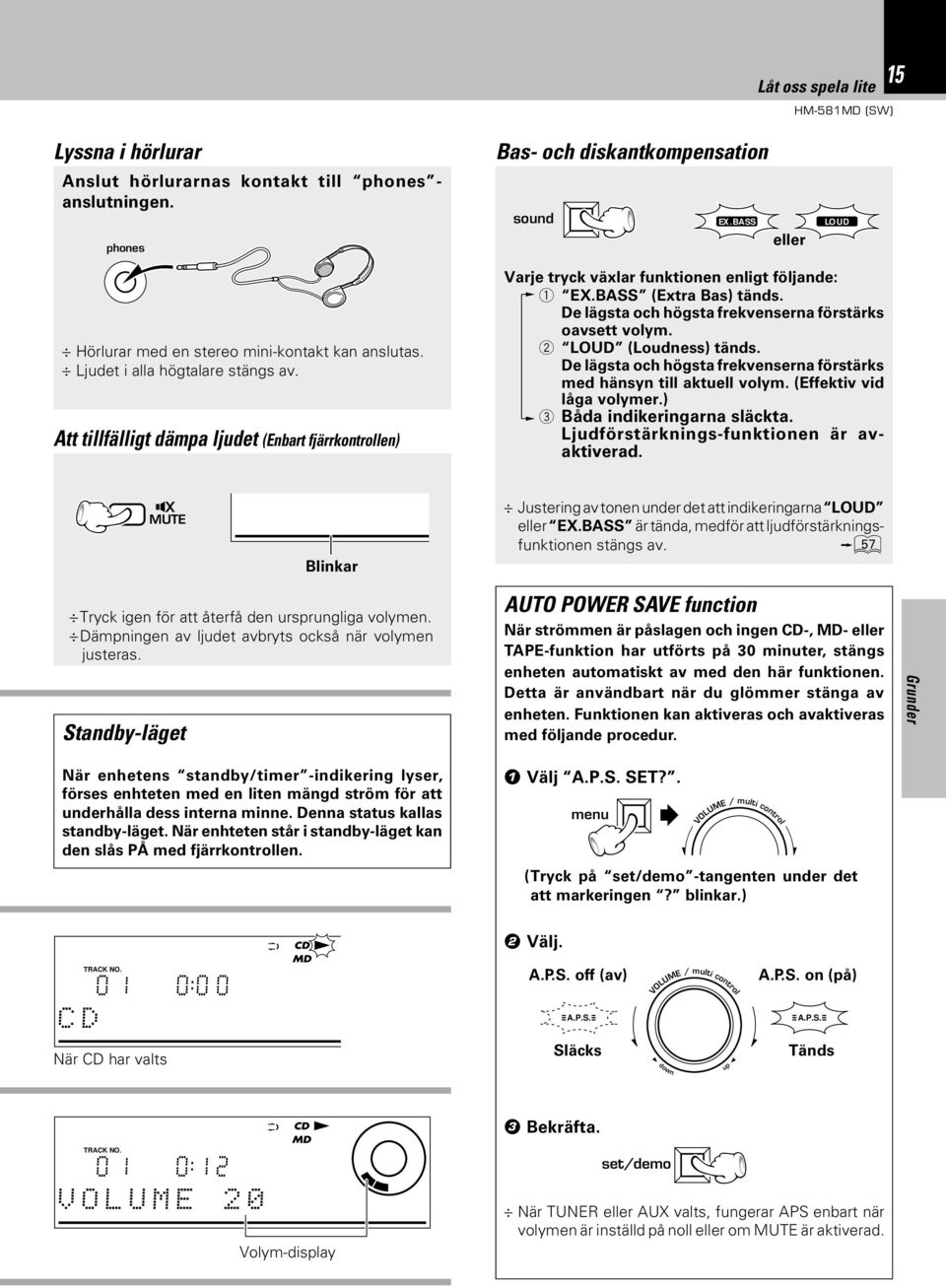

15 Låt oss spela lite 5 Lyssna i hörlurar Anslut hörlurarnas kontakt till phones - anslutningen. phones Bas- och diskantkompensation sound EX.BASS eller LOUD Hörlurar med en stereo mini-kontakt kan anslutas. Ljudet i alla högtalare stängs av. Att tillfälligt dämpa ljudet (Enbart fjärrkontrollen) Varje tryck växlar funktionen enligt följande: EX.BASS (Extra Bas) tänds. De lägsta och högsta frekvenserna förstärks oavsett volym. 2 LOUD (Loudness) tänds. De lägsta och högsta frekvenserna förstärks med hänsyn till aktuell volym. (Effektiv vid låga volymer.) 3 Båda indikeringarna släckta. Ljudförstärknings-funktionen är avaktiverad. MUTE Blinkar Justering av tonen under det att indikeringarna LOUD eller EX.BASS är tända, medför att ljudförstärkningsfunktionen stängs av. U Tryck igen för att återfå den ursprungliga volymen. Dämpningen av ljudet avbryts också när volymen justeras. Standby-läget AUTO POWER SAVE function När strömmen är påslagen och ingen CD-, MD- eller TAPE-funktion har utförts på 30 minuter, stängs enheten automatiskt av med den här funktionen. Detta är användbart när du glömmer stänga av enheten. Funktionen kan aktiveras och avaktiveras med följande procedur. Grunder När enhetens standby/timer -indikering lyser, förses enhteten med en liten mängd ström för att underhålla dess interna minne. Denna status kallas standby-läget. När enhteten står i standby-läget kan den slås PÅ med fjärrkontrollen. Välj A.P.S. SET?. menu VOLUME / multi control (Tryck på set/demo -tangenten under det att markeringen? blinkar.) REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. 2 TP TA PTY AUTO TUNED NR T.E. STEREO TAPE MD khz O.T.E. REC REC PM MHz CD SEARC När CD har valts CD MD ED 2 Välj. A.P.S. off (av) A.P.S. Släcks 3 VOLUME down / multi control up 2 A.P.S. on (på) A.P.S. Tänds REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. 2 TOTAL AUTO TP TA PTY TUNED NR T.E. STEREO TAPE MD khz O.T.E. REC REC PM MHz VOLUME 2 0 SEARCH MD EDIT EX.BASS CD Volym-display LOUD 3 Bekräfta. set/demo När TUNER eller AUX valts, fungerar APS enbart när volymen är inställd på noll eller om MUTE är aktiverad.

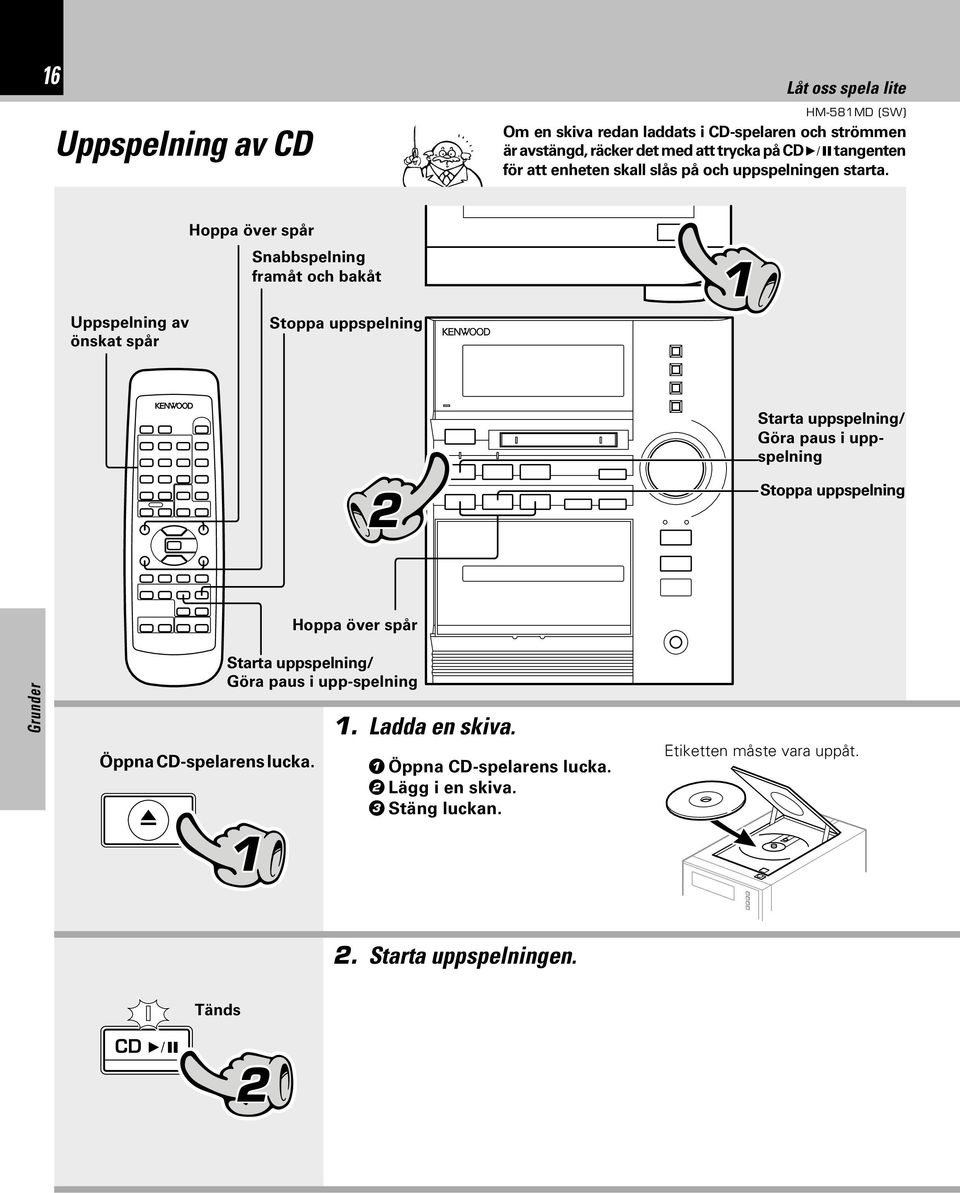

16 6 Uppspelning av CD Låt oss spela lite Om en skiva redan laddats i CD-spelaren och strömmen är avstängd, räcker det med att trycka på CD 6 tangenten för att enheten skall slås på och uppspelningen starta. Uppspelning av önskat spår Hoppa över spår Snabbspelning framåt och bakåt Stoppa uppspelning 2 Starta uppspelning/ Göra paus i uppspelning Stoppa uppspelning Hoppa över spår Grunder Öppna CD-spelarens lucka. 0 Starta uppspelning/ Göra paus i upp-spelning. Ladda en skiva. Öppna CD-spelarens lucka. 2 Lägg i en skiva. 3 Stäng luckan. Etiketten måste vara uppåt. 2. Starta uppspelningen. Tänds CD 6 2

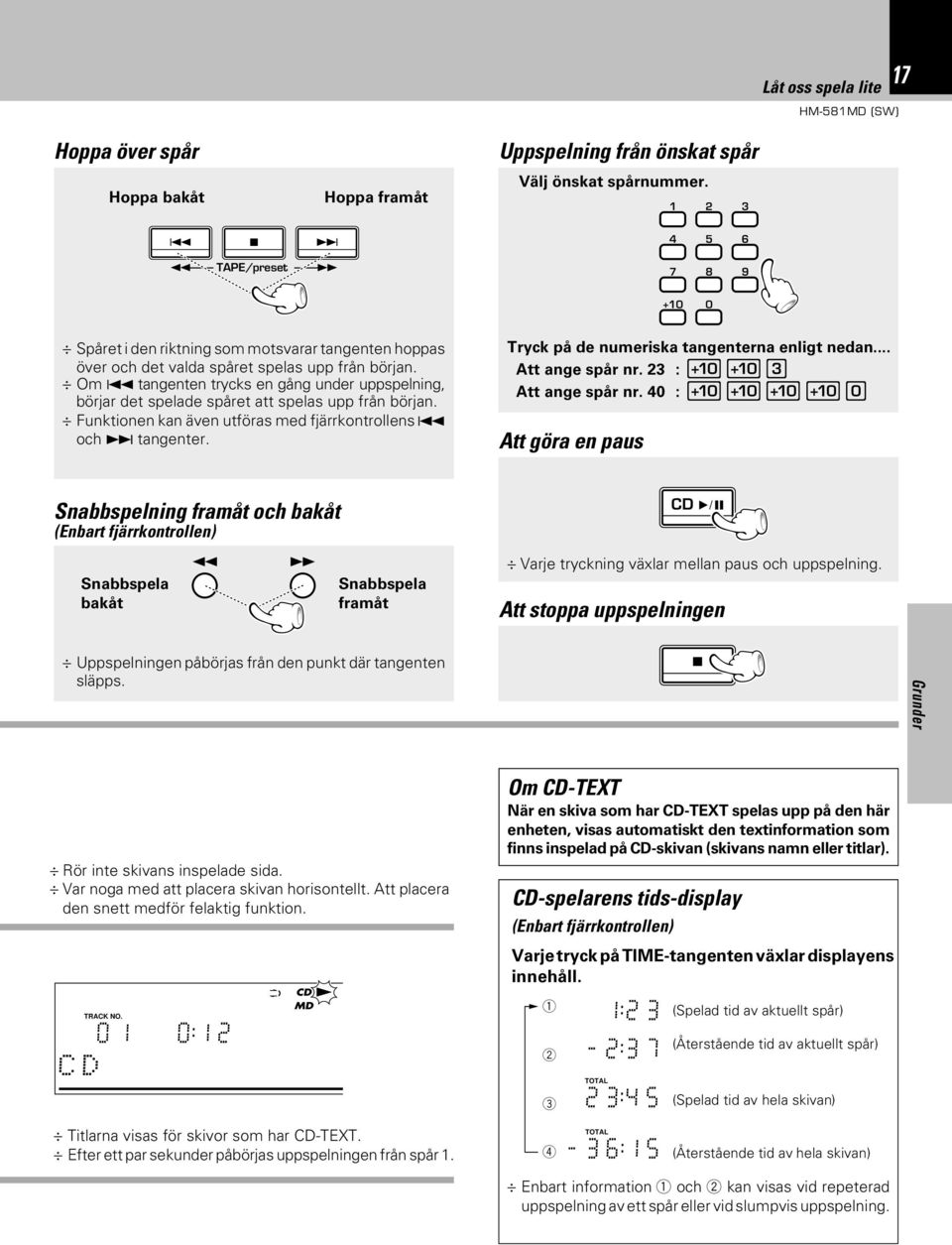

17 Låt oss spela lite 7 Hoppa över spår Hoppa bakåt Hoppa framåt Uppspelning från önskat spår Välj önskat spårnummer TAPE/preset Spåret i den riktning som motsvarar tangenten hoppas över och det valda spåret spelas upp från början. Om 4 tangenten trycks en gång under uppspelning, börjar det spelade spåret att spelas upp från början. Funktionen kan även utföras med fjärrkontrollens 4 och tangenter. Tryck på de numeriska tangenterna enligt nedan... Att ange spår nr. 23 : 003 Att ange spår nr. 40 : 0000) Att göra en paus Snabbspelning framåt och bakåt (Enbart fjärrkontrollen) Snabbspela bakåt Snabbspela framåt CD 6 Varje tryckning växlar mellan paus och uppspelning. Att stoppa uppspelningen Uppspelningen påbörjas från den punkt där tangenten släpps. 7 Grunder Rör inte skivans inspelade sida. Var noga med att placera skivan horisontellt. Att placera den snett medför felaktig funktion. REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. 2 TP TA PTY AUTO TUNED NR T.E. STEREO TAPE MD khz O.T.E. REC REC PM MHz CD SEARC CD MD ED Om CD-TEXT När en skiva som har CD-TEXT spelas upp på den här enheten, visas automatiskt den textinformation som finns inspelad på CD-skivan (skivans namn eller titlar). CD-spelarens tids-display (Enbart fjärrkontrollen) Varje tryck på TIME-tangenten växlar displayens innehåll TOTAL 2345 (Spelad tid av aktuellt spår) (Återstående tid av aktuellt spår) (Spelad tid av hela skivan) Titlarna visas för skivor som har CD-TEXT. Efter ett par sekunder påbörjas uppspelningen från spår. 4 TOTAL -365 (Återstående tid av hela skivan) Enbart information och 2 kan visas vid repeterad uppspelning av ett spår eller vid slumpvis uppspelning.

18 8 Uppspelning av MD Låt oss spela lite Om en skiva redan laddats i MD-spelaren och strömmen är avstängd, räcker det med att trycka på MD 6 tangenten för att enheten skall slås på och uppspelningen starta. Uppspelning av önskat spår Starta uppspelning/göra paus i uppspelning Mata ur skivan Hoppa över spår Snabbspelning framåt och bakåt 2 Starta uppspelning/ Göra paus i uppspelning Stoppa uppspelning Hoppa över spår Grunder. Ladda en MD. Mata på rätt sätt in MDskivan i enhetens öppning. Om en titel har angivits för skivan eller spåret, visas den. I pilens riktning VARNING MD-skivan kan inte laddas eller matas ur när enheten står i standby-läget. Tvinga inte in en MD-skiva i öppningen när enheten står i standby-läget då detta orsakar felaktig funktion. MD Tänds 2 2. Starta uppspelningen. Att lyssna från spår nummer Att välja ett spår Tryck på de numeriska tangenterna enligt nedan: Att ange spår nr. 23: Att ange spår nr. 40: ) Inom ett par sekunder startas uppspelningen från spår. Om den MD-skiva som spelas innehåller spårtitlar, visas dessa i början av varje spår under uppspelningen. Om indikeringen PGM är tänd, stoppar man MD-spelaren och trycker på fjärrkontrollens PGM-tangent för att släcka den. Om ett spårnummer som inte existerar väljs under tiden som READING blinkar, spelas skivans sista spår.

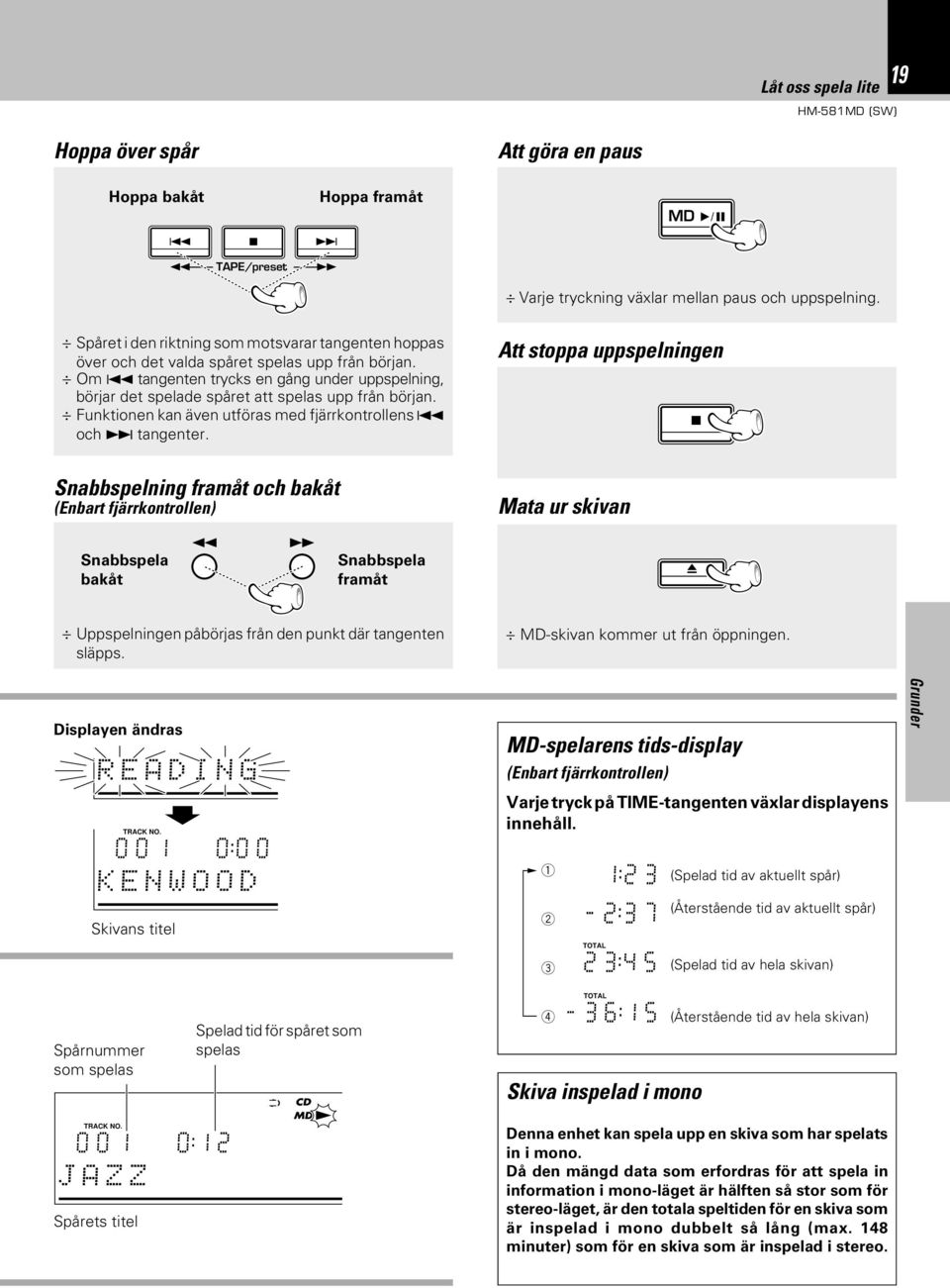

19 Låt oss spela lite 9 Hoppa över spår Att göra en paus Hoppa bakåt Hoppa framåt MD TAPE/preset Varje tryckning växlar mellan paus och uppspelning. Spåret i den riktning som motsvarar tangenten hoppas över och det valda spåret spelas upp från början. Om 4 tangenten trycks en gång under uppspelning, börjar det spelade spåret att spelas upp från början. Funktionen kan även utföras med fjärrkontrollens 4 och tangenter. Att stoppa uppspelningen 7 Snabbspelning framåt och bakåt (Enbart fjärrkontrollen) Mata ur skivan Snabbspela bakåt Snabbspela framåt 0 Uppspelningen påbörjas från den punkt där tangenten släpps. MD-skivan kommer ut från öppningen. Displayen ändras READING AUTO TUNED KENWOOD Skivans titel MD-spelarens tids-display (Enbart fjärrkontrollen) Varje tryck på TIME-tangenten växlar displayens innehåll TOTAL 2345 (Spelad tid av aktuellt spår) (Återstående tid av aktuellt spår) (Spelad tid av hela skivan) Grunder Spårnummer som spelas REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. 2 TP TA PTY REC PM JAZZ Spårets titel Spelad tid för spåret som spelas NR T.E. AUTO TUNED STEREO CD TAPE MD khz O.T.E. REC MHz SEARC MD ED 4 TOTAL -365 Skiva inspelad i mono (Återstående tid av hela skivan) Denna enhet kan spela upp en skiva som har spelats in i mono. Då den mängd data som erfordras för att spela in information i mono-läget är hälften så stor som för stereo-läget, är den totala speltiden för en skiva som är inspelad i mono dubbelt så lång (max. 48 minuter) som för en skiva som är inspelad i stereo.

20 20 Låt oss spela lite Söka önskat spår med dess titel ( SEARCH) När spårens titlar på en inspelningsbar MD har angivits i förväg är sökning med titel möjlig för de spår som skall spelas. y Välj ingången MD. 6 MD 2 För att stoppa uppspelningen. 7 3 Kontrollera så att inte indikeringen PGM är tänd. PGM Om indikeringen PGM är tänd, tryck på fjärrkontrollens PGM-tangent för stänga av den. Släcks REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PRO Grunder 4 Tryck på SEARCH-tangenten. SEARCH (För att avbryta funktionen, tryck åter på SEARCHtangenten.) Blinkar REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. 2 TP TA PTY NR T.E. AUTO TUNED STEREO CD TAPE MD khz O.T.E. REC MHz REC PM NO Blinkar SEARCH MD EDIT Spårets titel För ett spår som inte har någon titel visas spårets nummer samt NO. Val av spår kan även utföras med huvudenhetens 4 eller tangenter. 5 Välj önskad titel. För lägre spårnummer. 4 P.CALL För högre spårnummer. Blinkar REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. 2 TP TA PTY REC PM JAZZ NR T.E. AUTO TUNED STEREO CD TAPE MD khz O.T.E. REC MHz Blinkar SEARCH MD EDIT Rullad indikering 6 Starta uppspelningen. 6 MD REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. 2 TP TA PTY AUTO TUNED NR T.E. STEREO TAPE MD khz O.T.E. REC REC PM MHz JAZZ SEARCH MD EDIT EX.BASS CD

21 Låt oss spela lite 2 Om DOT/ CHARA.-tangenten DOT/CHARA. Om en titel på en skiva med CD-TEXT eller på en MD-skiva är för lång för att kunna visas i sin helhet på punkt-displayen, använder man denna tangent för att rulla displayen vilket visar de tecken som tidigare ej fått plats på displayen. Med en MD-skiva används denna tangent även för att växla displayens funktion. CD-TEXT eller MD-skiva (Vid tryck i stopp-läget) Skivans titel rullas. (Vid tryck under uppspelning) Spårets titel rullas. World Music New York:Bi MD (Vid tryck i stopp-läget eller under uppspelning) Varje tryck växlar informationen. Titeln visas KENWOOD 2 Titeln rullas KENWOOD (Återgår till när titeln rullats.) 3 Trycker man under rullningen 2 visas den återstående inspelningsbara tiden på MD-skivan. 00 R 54:32 (Vid tryck under MD-inspelning) Varje tryck växlar informationen. Inspelad ingång visas (Vid CD-TEXT visas titeln) CD 2 Återstående inspelningsbar tid 00 R 54:32 Grunder (Displayen återgår till efter 5 sekunder.) Om inget namn på spåret (spårets titel) och skivan (skivans titel) har spelats in, visas NO. BLANK DISC visas när inget spår alls har spelats in. (Har skivan en titel, visas den.)

22 22 Uppspelning av band Låt oss spela lite Om ett band redan laddats i kassettdäcket och strömmen är avstängd, räcker det med att trycka på TAPE-tangenten för att enheten skall slås på och uppspelningen startas. Val av reverserings-funktion Val av DOLBY NR Snabbspola bandet 2 Grunder Starta uppspelning Stoppa uppspelning Snabbspola bandet Starta uppspelning. Ladda ett kassettband. A 0 push OPEN Öppna luckan. 2 Sätt i ett band och stäng luckan. Bandriktnings-indikeringar direction 2. Starta uppspelningen. Under uppspelning växlas bandets transportriktning varje gång tangenten trycks. 2 TAPE Bandriktnings-indikeringar Bandriktnings-indikeringarna visar åt vilket håll bandet går när upp- eller inspelning automatiskt startas med ett-trycks funktionen etc. Denna riktning är den som sparades i minnet när bandet senast stoppades. (För att byta bandriktning, trycker man på TAPE-tangenten (2, 3) under uppspelning för att sedan trycka på stopp-tangenten (7).)

23 Att snabbspola ett band Att stoppa uppspelningen Låt oss spela lite 23 Att snabbsopla i riktningen Att snabbsopla i riktningen \ TAPE/preset Ta inte ur bandet förrän det har stannat helt. Tryck på 7-tangenten för att stoppa snabbspolningen. Val av DOLBY NR (Brusreducering) (Enbart fjärrkontrollen) Dolby NR-systemet minimerar det susande ljudet som hörs när man spelar ett band. När ett band spelats in med Dolby NR, skall du vara noga med att använda DOLBY NR även vid uppspelningen. DOLBY NR Lyser när DOLBY NR är PÅ Varje tryck växlar funktionen enligt följande: NR ON... DOLBY NR används. 2 NR OFF... DOLBY NR används inte. Välj Dolby NR-funktion i enlighet med hur bandet spelats in. Tänds NR Val av reverserings-funktion (Enbart huvudenheten) Välj TAPE RVS.?. menu 3 Bekräfta. set/demo 3 VOLUME down VOLUME / multi control / multi up 2 control (Tryck på set/demo -tangenten under det att markeringen? blinkar.) 2 Välj. Grundinställning : (REVERSE) Båda sidorna spelas upp (in) och sedan stannar bandet. : (ONE-WAY) Enbart en sida spelas upp (in) och sedan stannar bandet. : (ENDLESS) Båda sidorna spelas upp om och om igen. (Bandet stannar efter att det spelats in på bägge sidorna.) Grunder REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. TAPE khz O.T.E. REC PM MHz TAPE STOP REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. 2 TOTAL AUTO 2 TOTAL AUTO TP TA PTY TUNED TP TA PTY TUNED NR T.E. STEREO NR T.E. STEREO REC TAPE khz O.T.E. REC PM MHz TAPE PLAY CD MD SEARC MD ED Typen av band, normal (TYPE ), high (TYPE ) eller metal (TYPE ), ställs in automatiskt. Åtgärda ett slakt band före laddning. Stäng luckan ordentligt. Visas när däcket är laddat med ett band. Indikering för reverseringsfunktion. CD MD REC SEARC MD ED set/demo Bandräkneverk (Enbart fjärrkontrollen) Varje tryck på TIME-tangenten växlar displayens innehåll Ett tips för användning av bandräkneverket Räkneverket ställs in på 0000 när ett kassettband laddas. Genom att skriva upp inställningen då du avbryter en in- eller uppspelning i mitten på bandet, gör denna minnesanteckning att det blir lätt att åter igen hitta samma plats på bandet vid ett senare tillfälle. Bandräkneverkets värde minskar vid in- eller uppspelning av bandets baksida (när bandriktningsindikeringen 2 är tänd). För att återställa räkneverket till 0000, öppnar man kassettluckan. (Räkneverk) (Tids-display) TOTAL AUTO TUNED STEREO TA khz O.T.E. R PM MHz TAPE STOP

24 24 Ta emot en radiostation Det är även möjligt att ta emot dem med ett enkelt handgrepp genom att lagra upp till 40 förinställda stationer i minnet. Automatisk/manuell stationsväxling Låt oss spela lite När man trycker på TUNER/band -tangenten, slås denna enhet på automatiskt och radiomottagningen startas. Kollektiv förinställning av stationer Förinställda stationer 2 Grunder Förinställning en och en TUNER band Välja en station. Välj frekvensband. Varje tryck växlar band. 2 Välj en station Välj en station 4 7 TAPE/preset 2 2. Välj en station. När inga stationer har memorerats Automatisk sökning: Nästa station söks automatiskt upp varje gång denna tangent trycks. Manuell sökning: Tryck upprepade gånger på tangenter eller håll den nertryckt tills en station tas emot. När stationer har memorerats (preset call) Varje gång tangenten (4 eller ) växlas förinställd station enligt följande: Tryck för ordningen =2= =39=40=... Tryck 4 för ordningen 40=39= =2==40...

25 Låt oss spela lite 25 Kollektiv förinställning av stationer (automatisk förinställning) Ta Keep emot the ENTER en sändning. key depressed (about 2 seconds). Förinställning en och en (manuell förinställning) Tryck på ENTER-tangenten under mottagning. 2 Välj A. MEMORY?. menu VOLUME / multi control ENTER (Fortsätt till steg 2 under det att MEMORY är tänd.) RANDOM SLEEP O.T.T. PROG. 2 TP TA PTY TOTAL AUTO TUNED STEREO khz O.T.E PM MHz MEMORY MEMORY lyser (i cirka 5 sekunder) NR T.E. set/demo (Tryck på set/demo -tangenten under det att markeringen? blinkar.) RANDOM SLEEP O.T.T. PROG. 2 TOTAL AUTO TUNED NR T.E. STEREO TAPE khz O.T.E. REC PM MHz AUTO MEMORY CD MD REC SEAR MD E 2 Välj ett av förinställnings-numren från till 40. Siffran minskas 4 P.CALL 3 Tryck på ENTER-tangenten igen. Siffran ökas Maximalt 40 stationer på det aktuella frekvensbandet kan förinställas. Om det finns många stationer och en önskad station inte har förinställts, använder man Förinställning en och en (manuell förinställning). Frekvensbands-indikering REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. 2 TOTAL AUTO TP TA PTY TUNED NR T.E. STEREO TAPE MD khz O.T.E. REC REC PM MHz TUNER SEARC Tänds vid automatisk sökning. REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. 2 TOTAL AUTO CD MD ED Indikeringen TUNED tänds när en station tas emot. TP TA PTY TUNED NR T.E. STEREO TAPE MD khz O.T.E. REC REC PM MHz TUNER SEARC CD MD ED (Upprepa steg,2,3 för att förinställa fler stationer) PGM ENTER TOTAL AUTO TAPE khz O.T.E. REC PM MHz COMPLETE! Om flera stationer förinställs på samma nummer, sparas enbart den senaste inställningen. Växla sök- och mottagnings-funktion (Enbart fjärrkontrollen) NR T.E. STEREO Varje tryck växlar funktionen. AUTO tänd (Automatisk sökning, mottagning i stereo) 2 AUTO släckt (Manuell sökning, mottagning i mono) Använd den manuella sökningen när mottagningen är dålig. (I manuellt läge, tas stereosändningar emot i mono.) Använd normalt AUTO-läget (automatisk sökning, mottagning i stereo). TUNED Grunder Frekvens-display Tänds vid mottagning i stereo När en tangent hålls nere, växlas de förinställda stationerna med ett intervall på cirka 0,5 sekunder. Förinställda stationer kan även hämtas med fjärrkontrollens numeriska tangenter. Frekvens-display (Enbart fjärrkontrollen) Varje tryck på TIME-tangenten växlar displayens innehåll MHz 845 (Frekvens-display) (Tids-display)

26 26 Låt oss spela in Inspelning på MD Denna enhet kan inte spela in ljud i mono. Inspelning på MD kan utföras som digital inspelning, där den digitala signalen från en CD används som den är, samt som analog inspelning, där den analoga signalen från en radiosändning etc. konverteras till en digital signal. Stoppa inspelningen Göra en paus i inspelningen Stoppa inspelningen Grunder. Förbered inspelningen. Öppna säkerhetsfliken på MD-skivan för att göra den inspelningsbar. 5 2 Ladda MD-skivan. I pilens riktning VARNING MD-skivan kan inte laddas eller matas ur när enheten står i standby-läget. Tvinga inte in en MD-skiva i öppningen när enheten står i standby-läget då detta orsakar felaktig funktion. Välj en annan ingångskälla än MD Exempel: Att välja ingången CD 2. Välj den källa som skall spelas in. TUNER (Radio) : Enbart analog inspelning CD : Enbart digital inspelning TAPE : Enbart analog inspelning AUX (band etc.) : Enbart analog inspelning CD 6 Tänds 2 Om en CD eller ett band redan laddats, påbörjas nu uppspelningen. Tryck på 7 tangenten för att stoppa den. Om ingången CD valts, väljs den digitala inspelningen automatiskt. CD Tecken-displayen visar inspelningens ingångskälla.

27 Att göra en paus i inspelningen REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. MD 6 TP TA PTY TOTAL CD TAPE MD khz O.T.E. REC PM 7 NR T.E. REC R54:32 2 Tänds SEARCH MD EDIT Den inspelningsbara tiden för MD-skivan visas. Tryck åter på tangenten för att återuppta inspelningen. Vid detta tillfälle ökas spårets nummer med. Inspelningen kan även startas med MD rec - tangenten. Stoppa inspelningen Om spårnummer vid inspelning 27 När en del utan ljud är 2 sekunder eller längre, ökas automatiskt spårnumret med när nästa ljud kommer. Om klassisk musik utförs med lågt ljud, kan spårnumret ökas med. (Spårnumret ökas inte vid inspelning från band eller tuner.) Det felaktiga spårnumret kan raderas senare. Vill man öka spårnumret under en inspelning, trycker man på TRACK EDIT-tangenten under inspelningen för att ange ett nytt spårnummer på den positionen. Spårnumren används vid uppspelning för att hitta början på spår, för programmering etc. Tryck under inspelning TRACK EDIT Vid digital inspelning från CD, ökas spårnumret vid varje nytt spår. Note Låt oss spela in Vid inspelning från en CD, kan spårnumret ökas när CD-skivans uppaspelning startas. Detta beror på en signal som är inkluderad i den digitala signalen från CD-skivan. Radera oönskade spårnummer enligt TRACK ERASE eller ALL ERASE.T 3. Starta inspelningen. Grunder MD rec Tryck på MD rec -tangenten (enheten ställs i läget inspelningspaus). 2 När alla förberedelser utförts trycker man åter på MD rec - tangenten. 3 Spela den musik-källa som skall spelas in. För inspelning från en CD-skiva, se Enkel inspelning. q 4. Ta ur MD-skivan efter avslutad inspelning. Ta alltid ur MD-skivan efter inspelning. Om WRITING visas under urmatningen av MD-skivan, betyder det att data som är associerad med inspelningen skrivs till skivan. Påverka inte enheten med vibrationer eller stötar när detta meddelande visas. Om displayens meddelanden Inspelning kan ej utföras när något av dessa meddelanden visas. DISC FULL : MD-skivan är full. \ Radera ej önskade spår. T ˆ PROTECTED : Säkerhetsfliken är öppen. \ Stäng den. 5ˆ PLAY ONLY : MD-skivan är enb. för uppspelning. \ Sätt i en inspelningsbar skiva. ˆ

28 28 Inspelning på band Note Låt oss spela in Observera att detta kassettdäck inte kan spela in på Metal-band Stoppa inspelningen Göra en paus i inspelningen Grunder 0 push OPEN. Ladda ett band i däcket. Öppna däckets lucka. 2 Sätt i ett band. 3 Stäng luckan. Skillnaderna mellan band av typerna normal (TYPE ) och high (TYPE ) ställs in automatiskt. Åtgärda ett slakt band före laddning. 2 direction TAPE 2. Välj bandriktning. Att byta bandriktning Tryck på uppspelningstangenten. 2 Tryck åter på uppspelningstangenten. 3 Stoppa uppspelningen. Kontrollera bandriktnings-indikeringen. När inspelningen påbörjas, går bandet åt det håll som valts i detta steg. Spola bandet till det ställe där inspelningen skall börja. menu VOLUME / multi control 3. Ställ in inspelnings-förhållanden. set/demo DOLBY NR 3 Välj reverserings-funktion. 2 Välj Dolby NR-funktion.

29 Låt oss spela in 29 Att göra en paus i inspelningen TAPE rec CD TAPE Tryck på TAPE rec -tangenten under inspelning. Den stoppas efter att ett icke inspelat område på 4 sekunder lämnats på bandet. (Tryck åter på tangenten för att återuppta inspelningen.) Stoppa inspelningen 7 Blinkar REC Punkter vid inspelning av CD Vid inspelning av CD-spår på ett band, är det bra att på förhand ställa kassettdäcket i läget inspelning-paus. Inspelningen kan då påbörjas samtidigt som uppspelningen av CD-skivan (Synkroniserad inspelningsfunktion) Ställ CD-spelaren i paus-läge. 2 Välj det spår som skall spelas in med hopp-tangenterna (4, ). (CD-spelaren står då i paus vid början på det valda spåret.) 3Ställ kassettdäcket i läget inspelnings-paus. (Tryck två gånger på TAPE rec -tangenten) 4 Starta uppspelningen av CD-skivan. (Den synkroniserade inspelningen startas.) Inspelningen stoppas när man trycker på CD-spelarens stopp-tangent (7). Synkroniserad inspelning från MD kan utföras med samma procedur. Välj en annan ingång än TAPE. Exempel: Att välja ingången CD Tänds 4. Välj den källa som skall spelas in. TUNER (Radio) CD MD AUX (Extern ingång) CD Tecken-displayen visar inspelningens ingångskälla. Grunder CD 6 4 Om en CD- eller MD-skiva har laddats, påbörjas uppspelningen av den nu. Tryck på 7 tangenten för att stoppa uppspelningen. TAPE rec 5 5. Starta inspelningen. Spela den ingångs-källa som skall spelas in. 2 Starta inspelningen. Inspelningen stoppas automatiskt när bandets sida/sidor helt har spelats in.

30 30 Uppspelning av CD Lyssna i önskad ordningsföljd (programmerad uppspelning) Alla spår på skivan kan avlyssnas i önskad ordningsföljd. (Upp till 32 spår) Välj ingången CD. Tänd indikeringen PGM. 2 Ange spårnumren i den ordning de skall spelas. Välj spår. Tryck i stopp-läget PGM Tänds REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. PM TOTAL AUTO TOTAL AUTO TP TA PTY TUNED Spårval 2 TUNED STEREO khz MHz NR T.E NR T STEREO khz PM 058P-0 MHz PGM C D O Programnummer för nästa spår som skall väljas. Applikationen (Gå till steg 2 inom 8 sekunder.) 2 Bekräfta valet. 3 Starta uppspelningen PGM (För att välja ytterligare spår upprepar man steg och 2 för vart och ett av spåren.) CD 6 Tryck på de numeriska tangenterna enligt nedan... Att välja spår nr. 23 : 003 Att välja spår nr. 40 : 0000) Upp till 32 spår kan programmeras. När FULL visas, kan inga fler spår programmeras. Om du gör ett misstag, trycker du på CLEAR DELETEtangenten och matar sedan på nytt in spårnumret. Det tillagda spårnumret läggs till i slutet av den existerande programmeringen. : visas på displayen när den totala programmerade tiden överstiger 00 minuter. Spåren spelas upp i den ordningsföljd som de programmerades (i programnummerordning). Om tangenterna 4 eller trycks under uppspelning, hoppar programmet till föregående respektive nästa spår. Om tangenten 4 trycks en gång under uppspelning, påbörjas uppspelningen av det spår som spelas på nytt från början. Att stoppa uppspelningen Att avsluta programmerings-funktionen Radera spår från slutet Radera alla spår Tryck i stopp-läget 7 CLEAR DELETE Tryck i stopp-läget PGM PM REPEAT RANDOM ALL A.P.S. SLEEP O.T.T. PROG. PGM TOTAL TP TA AUTO TUNED STEREO (P-4 har raderats.) Varje gång tangenten trycks, raderas det sista spåret i programmeringen. 2 PTY --8P-4 khz MHz NR T.E O Släcks REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. 2 TP TA PTY NR T.E TOTAL AUTO TUNED STEREO Hela programmeringen raderas.

31 Repeterad uppspelning Önskade spår eller skivor kan spelas upp om och om igen. Uppspelning av CD 3 Välj ingången CD. Inställning för att repetera ett enda spår Kontrollera att indikeringen PGM inte är tänd. (Om indikeringen PGM är tänd, släcker du den genom att trycka på PGM-tangenten.) 2 Välj REPEAT. REPEAT Kontrollera att denna inte är tänd. REPEAT ALL RANDOM PGM SLEEP O.T.T. PROG. A.P.S. 2 TP TA PTY TOTAL AUTO TUNED Varje tryck växlar repetitions-funktionen. REPEAT Lyser 2 REPEAT ALL 3 Off... Repetitionen av REPEAT Inställning för att repetera alla spår på en skiva Kontrollera att indikeringen PGM inte är tänd. (Om indikeringen PGM är tänd, släcker du den genom att trycka på PGM-tangenten.) 2 Välj REPEAT ALL. REPEAT Kontrollera att denna inte är tänd. REPEAT ALL RANDOM PGM SLEEP O.T.T. PROG. A.P.S. 2 TP TA PTY TOTAL AUTO TUNED Varje tryck växlar repetitions-funktionen. REPEAT Lyser 2 REPEAT ALL 3 Off... Repetitionen av REPEAT ALL Inställning för att repetera valda spår Programmera spårens ordningsföljd enligt steg och 2 i Lyssna i önskad ordningsföljd. º 2 Välj REPEAT. REPEAT REPEAT, PGM lyser. REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. 2 TOTAL AUTO TP TA PTY TUNED STER khz PM 058P-0 MHz PGM C D Applikationen Alla valda spår kommer att repeteras. Starta uppspelningen CD 6 Att stoppa den repeterade uppspelningen Tryck upprepade gånger på REPEAT-tangenten tills det att repetitions-funktionen stängs av. Indikeringarna REPEAT eller REPEAT ALL släcks och uppspelning i enlighet med CD-spelarens aktuella uppspelnings-funktion påbörjas.

32 32 Uppspelning av CD Lyssna i slumpvis ordningsföljd (slumpvis uppspelning) Då spåren hela tiden väljs slumpmässigt, kan du njuta länge av musiken utan att tröttna på den. Välj ingången CD. Kontrollera att indikeringen PGM inte är tänd. (Om indikeringen PGM är tänd, släcker du den genom att trycka på PGM-tangenten.) Kontrollera att denna inte är tänd. REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. 2 TP TA PTY PGM TOTAL AUTO TUNED Tryck på RANDOM-tangenten. RANDOM Varje tryck växlar funktionen enligt följande: RANDOM på... Slumpvis uppspelning 2 RANDOM av... Normal uppspelning REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. 2 TOTAL AUTO TP TA PTY TUNED NR T.E. STEREO CD MD TAPE khz O.T.E. REC PM MHz CD RANDOM REC SEAR MD E Uppspelningen avslutas när alla spår spelats en gång. Den slumpvisa uppspelningen kan också repeteras genom att man trycker på REPEAT-tangenten. Applikationen Att välja ett annat spår under tiden man spelar ett 4 P.CALL Att avsluta slumpvis uppspelning Tryck så att indikeringen RANDOM släcks. RANDOM Trycker man på tangenten 4 en gång, påbörjas uppspelningen på bytt av spåret som spelas. Indikeringen RANDOM släcks och uppspelningen fortsätter i spårnummerordning med början på det spår som spelas.
