Skivspelare med AM/FM-radio, USB & SD BRUKSANVISNING

Transkript

1 Skivspelare med AM/FM-radio, USB & SD BRUKSANVISNING

2 Varning Risk för elektrisk chock. Öppna ej skivspelaren! För att minska risken för elektrisk chock bör du aldrig öppna enheten. Ta ej bort det främre eller det bakre skyddshöljet. Vid reparations bör du alltid vända dig till specialiserad personal. Denna symbol varnar användaren för förekomsten av oisolerad spänning som finns inuti enheten. Spänningen kan vara tillräcklig för att utgöra en hälsorisk för användaren. Utropstecknet indikerar viktig information om skötsel, användning och service i denna bruksanvisning. VARNING FÖR ATT MINSKA RISKEN FÖR BRAND ELLER ELEKTISK CHOCK BÖR DU ALDRIG UTSÄTTA ENHETEN FÖR FUKT ELLER VÄTA. - AVLÄGSNA ALDRIG SKYDDSHÖLJEN PÅ ENHETEN. ENHETEN HAR INGA FÖR ANVÄNDAREN UTBYTBARA DELAR INUTI. - ANNAN ANVÄNDNING ELLER HANTERING SOM INTE BESKRIVS I DENNA BRUKSANVISNING KAN RESULTERA I HÄLSOSKADLIG RADIOAKTIV STRÅLNING. Inuti enheten finns synlig och osynlig laserstrålning. Öppna därför aldrig enheten och undvik exponering för laserstrålar. Den överstrukna soptunnan indikerar att enheten ej får slängas i vanligt hushållsavfall. När ska slängas bör den lämnas in på närmsta återvinningsstation som elektroniskt avfall. - Använd inte enheten i små utrymmen som inte tillåter ventilation, exempelvis bokhyllor eller förslutna skåp. - Utsätt inte enheten för droppande vatten eller stänk.

3 Översikt kontroller Innan användning, avlägsna plasthöljet som skyddar pickupnålen genom att dra den av pickupen i pilens riktning (se bild). 1. Plats för LP-skiva 2. 45RPM-adapter 3. Lyft upp pickup-armen. (Tryck på knappen för att lyfta pickup-armen). 4. Pickuparm 5. Hastighetsreglage 6. Pickupstöd 7. Högtalare 8. Dammskydd 9. Display 10. Frekvensväljare 11. Bandväljare 12. Funktionsväljare 13. Basförstärkning 14. Mode-knapp (Program, repetera 1, repetera album, repetera alla, Intro, slumpmässigt) 15. Stop/USB/Minneskort 16. Play/Paus 17. Rec 18. Framåt Bakåt 20. Minneskortläsare för SD/MMC 21. Hörlursuttag 22. USB-uttag 23. Volymkontroll 24. IR-sensor 25. Strömindikator 26. FM-antenn 27. Automatisk stopfunktion (AV/PÅ) 28. Aux linjeutgång 29. Strömanslutning

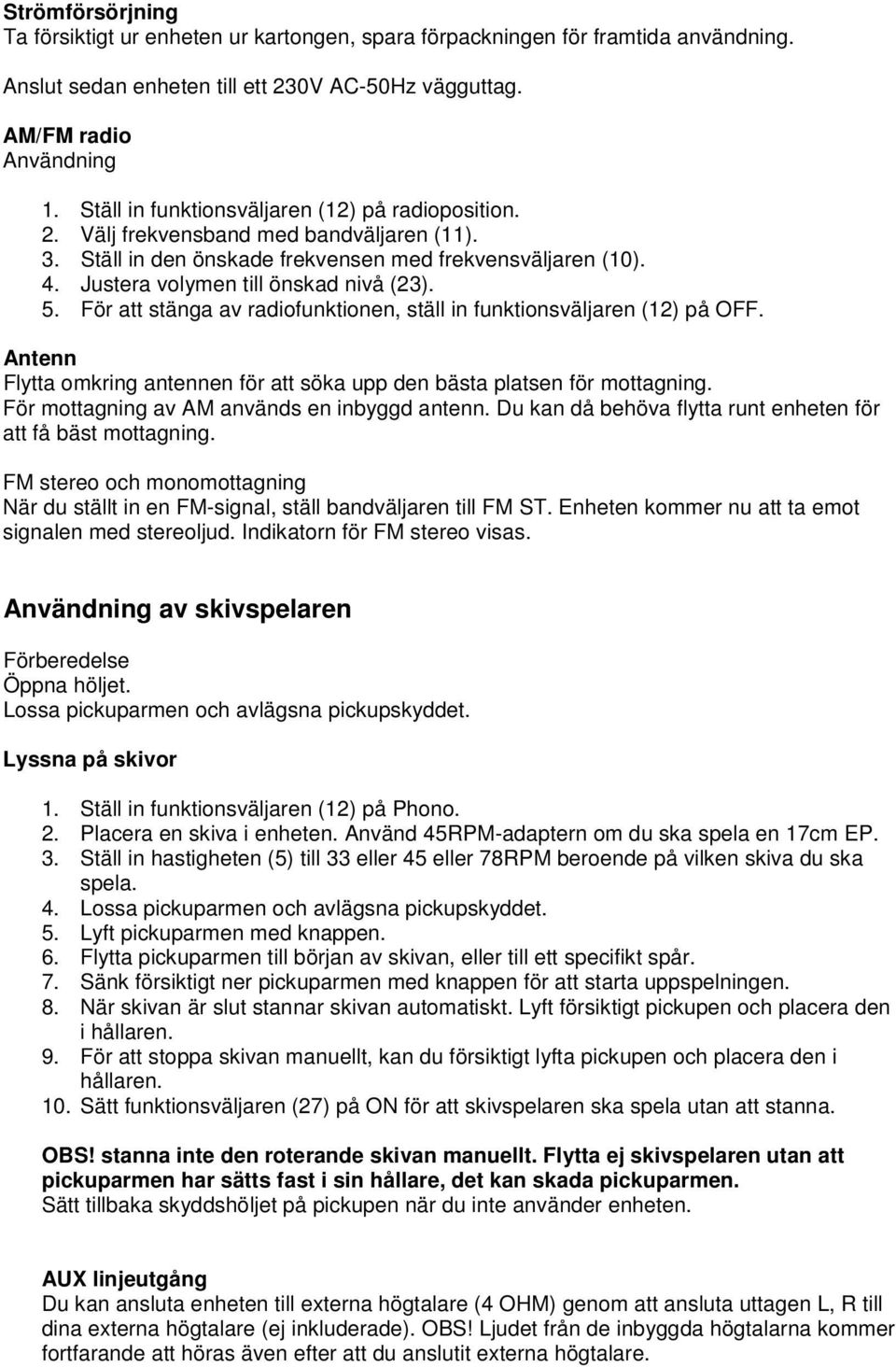

4 Strömförsörjning Ta försiktigt ur enheten ur kartongen, spara förpackningen för framtida användning. Anslut sedan enheten till ett 230V AC-50Hz vägguttag. AM/FM radio Användning 1. Ställ in funktionsväljaren (12) på radioposition. 2. Välj frekvensband med bandväljaren (11). 3. Ställ in den önskade frekvensen med frekvensväljaren (10). 4. Justera volymen till önskad nivå (23). 5. För att stänga av radiofunktionen, ställ in funktionsväljaren (12) på OFF. Antenn Flytta omkring antennen för att söka upp den bästa platsen för mottagning. För mottagning av AM används en inbyggd antenn. Du kan då behöva flytta runt enheten för att få bäst mottagning. FM stereo och monomottagning När du ställt in en FM-signal, ställ bandväljaren till FM ST. Enheten kommer nu att ta emot signalen med stereoljud. Indikatorn för FM stereo visas. Användning av skivspelaren Förberedelse Öppna höljet. Lossa pickuparmen och avlägsna pickupskyddet. Lyssna på skivor 1. Ställ in funktionsväljaren (12) på Phono. 2. Placera en skiva i enheten. Använd 45RPM-adaptern om du ska spela en 17cm EP. 3. Ställ in hastigheten (5) till 33 eller 45 eller 78RPM beroende på vilken skiva du ska spela. 4. Lossa pickuparmen och avlägsna pickupskyddet. 5. Lyft pickuparmen med knappen. 6. Flytta pickuparmen till början av skivan, eller till ett specifikt spår. 7. Sänk försiktigt ner pickuparmen med knappen för att starta uppspelningen. 8. När skivan är slut stannar skivan automatiskt. Lyft försiktigt pickupen och placera den i hållaren. 9. För att stoppa skivan manuellt, kan du försiktigt lyfta pickupen och placera den i hållaren. 10. Sätt funktionsväljaren (27) på ON för att skivspelaren ska spela utan att stanna. OBS! stanna inte den roterande skivan manuellt. Flytta ej skivspelaren utan att pickuparmen har sätts fast i sin hållare, det kan skada pickuparmen. Sätt tillbaka skyddshöljet på pickupen när du inte använder enheten. AUX linjeutgång Du kan ansluta enheten till externa högtalare (4 OHM) genom att ansluta uttagen L, R till dina externa högtalare (ej inkluderade). OBS! Ljudet från de inbyggda högtalarna kommer fortfarande att höras även efter att du anslutit externa högtalare.

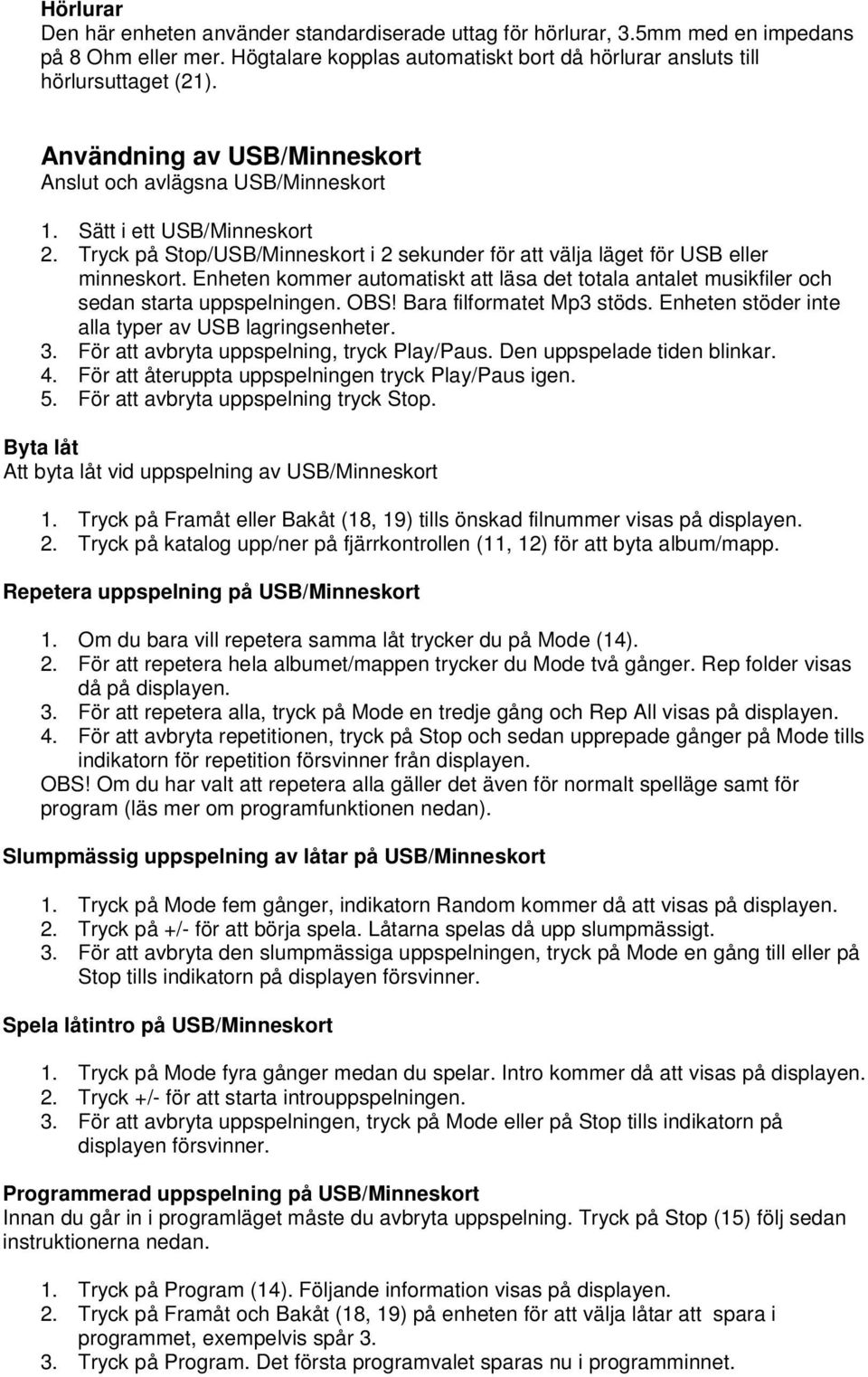

5 Hörlurar Den här enheten använder standardiserade uttag för hörlurar, 3.5mm med en impedans på 8 Ohm eller mer. Högtalare kopplas automatiskt bort då hörlurar ansluts till hörlursuttaget (21). Användning av USB/Minneskort Anslut och avlägsna USB/Minneskort 1. Sätt i ett USB/Minneskort 2. Tryck på Stop/USB/Minneskort i 2 sekunder för att välja läget för USB eller minneskort. Enheten kommer automatiskt att läsa det totala antalet musikfiler och sedan starta uppspelningen. OBS! Bara filformatet Mp3 stöds. Enheten stöder inte alla typer av USB lagringsenheter. 3. För att avbryta uppspelning, tryck Play/Paus. Den uppspelade tiden blinkar. 4. För att återuppta uppspelningen tryck Play/Paus igen. 5. För att avbryta uppspelning tryck Stop. Byta låt Att byta låt vid uppspelning av USB/Minneskort 1. Tryck på Framåt eller Bakåt (18, 19) tills önskad filnummer visas på displayen. 2. Tryck på katalog upp/ner på fjärrkontrollen (11, 12) för att byta album/mapp. Repetera uppspelning på USB/Minneskort 1. Om du bara vill repetera samma låt trycker du på Mode (14). 2. För att repetera hela albumet/mappen trycker du Mode två gånger. Rep folder visas då på displayen. 3. För att repetera alla, tryck på Mode en tredje gång och Rep All visas på displayen. 4. För att avbryta repetitionen, tryck på Stop och sedan upprepade gånger på Mode tills indikatorn för repetition försvinner från displayen. OBS! Om du har valt att repetera alla gäller det även för normalt spelläge samt för program (läs mer om programfunktionen nedan). Slumpmässig uppspelning av låtar på USB/Minneskort 1. Tryck på Mode fem gånger, indikatorn Random kommer då att visas på displayen. 2. Tryck på +/- för att börja spela. Låtarna spelas då upp slumpmässigt. 3. För att avbryta den slumpmässiga uppspelningen, tryck på Mode en gång till eller på Stop tills indikatorn på displayen försvinner. Spela låtintro på USB/Minneskort 1. Tryck på Mode fyra gånger medan du spelar. Intro kommer då att visas på displayen. 2. Tryck +/- för att starta introuppspelningen. 3. För att avbryta uppspelningen, tryck på Mode eller på Stop tills indikatorn på displayen försvinner. Programmerad uppspelning på USB/Minneskort Innan du går in i programläget måste du avbryta uppspelning. Tryck på Stop (15) följ sedan instruktionerna nedan. 1. Tryck på Program (14). Följande information visas på displayen. 2. Tryck på Framåt och Bakåt (18, 19) på enheten för att välja låtar att spara i programmet, exempelvis spår Tryck på Program. Det första programvalet sparas nu i programminnet.

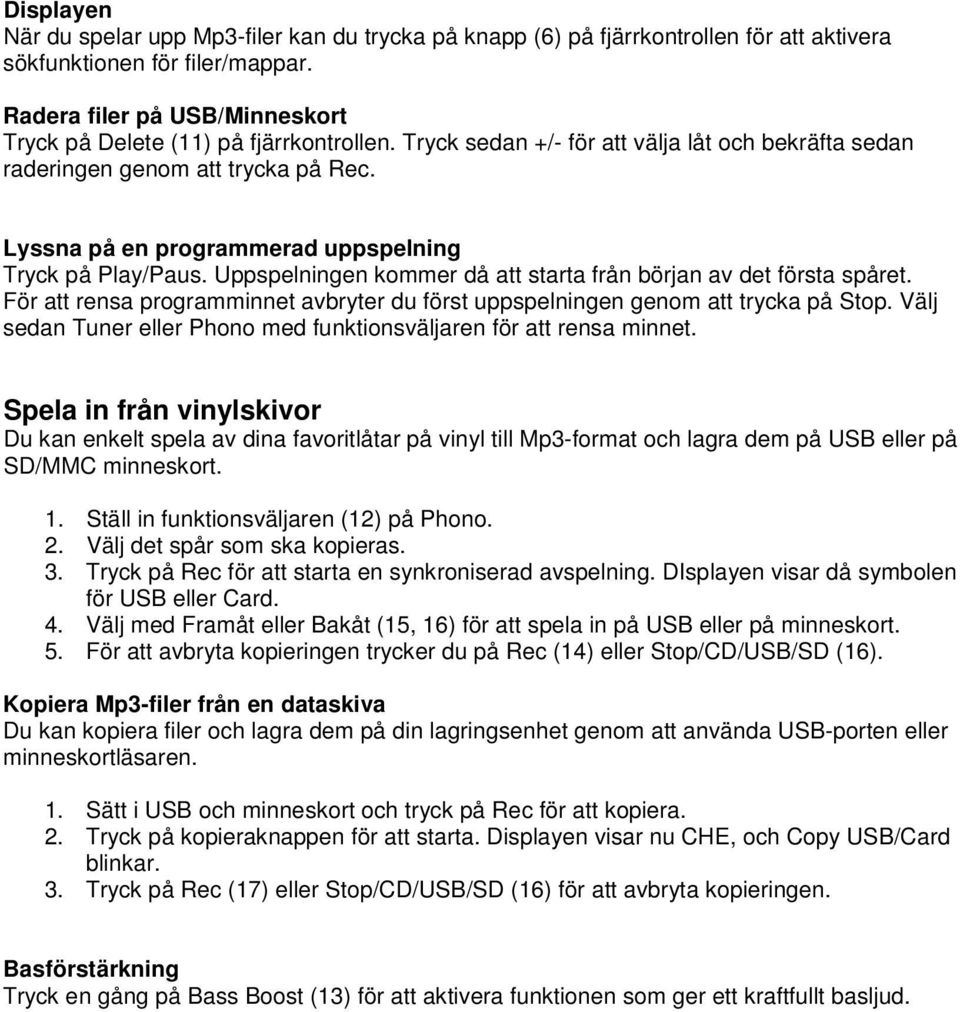

6 Displayen När du spelar upp Mp3-filer kan du trycka på knapp (6) på fjärrkontrollen för att aktivera sökfunktionen för filer/mappar. Radera filer på USB/Minneskort Tryck på Delete (11) på fjärrkontrollen. Tryck sedan +/- för att välja låt och bekräfta sedan raderingen genom att trycka på Rec. Lyssna på en programmerad uppspelning Tryck på Play/Paus. Uppspelningen kommer då att starta från början av det första spåret. För att rensa programminnet avbryter du först uppspelningen genom att trycka på Stop. Välj sedan Tuner eller Phono med funktionsväljaren för att rensa minnet. Spela in från vinylskivor Du kan enkelt spela av dina favoritlåtar på vinyl till Mp3-format och lagra dem på USB eller på SD/MMC minneskort. 1. Ställ in funktionsväljaren (12) på Phono. 2. Välj det spår som ska kopieras. 3. Tryck på Rec för att starta en synkroniserad avspelning. DIsplayen visar då symbolen för USB eller Card. 4. Välj med Framåt eller Bakåt (15, 16) för att spela in på USB eller på minneskort. 5. För att avbryta kopieringen trycker du på Rec (14) eller Stop/CD/USB/SD (16). Kopiera Mp3-filer från en dataskiva Du kan kopiera filer och lagra dem på din lagringsenhet genom att använda USB-porten eller minneskortläsaren. 1. Sätt i USB och minneskort och tryck på Rec för att kopiera. 2. Tryck på kopieraknappen för att starta. Displayen visar nu CHE, och Copy USB/Card blinkar. 3. Tryck på Rec (17) eller Stop/CD/USB/SD (16) för att avbryta kopieringen. Basförstärkning Tryck en gång på Bass Boost (13) för att aktivera funktionen som ger ett kraftfullt basljud.

7 Fjärrkontroll Förberedelser innan användning 1. Avlägsna batteriluckan på baksidan av fjärrkontrollen. 2. Sätt i det medföljande CR2032 3V batteriet. Sätt i batteriet med rätt polaritet, se bilden på insidan av batteriluckan. 3. Sätt tillbaka batteriluckan. 1. Play/Paus 2. Rec 3. Stop/CD/USB/SD 4. Bakåt 5. Framåt + 6. Display 7. Program 8. Mode (Repetera 1, repetera album, repetera alla, Intro, Slumpmässig uppspelning). 9. Bläddra mapp uppåt 10. Bläddra mapp nedåt 11. Radera

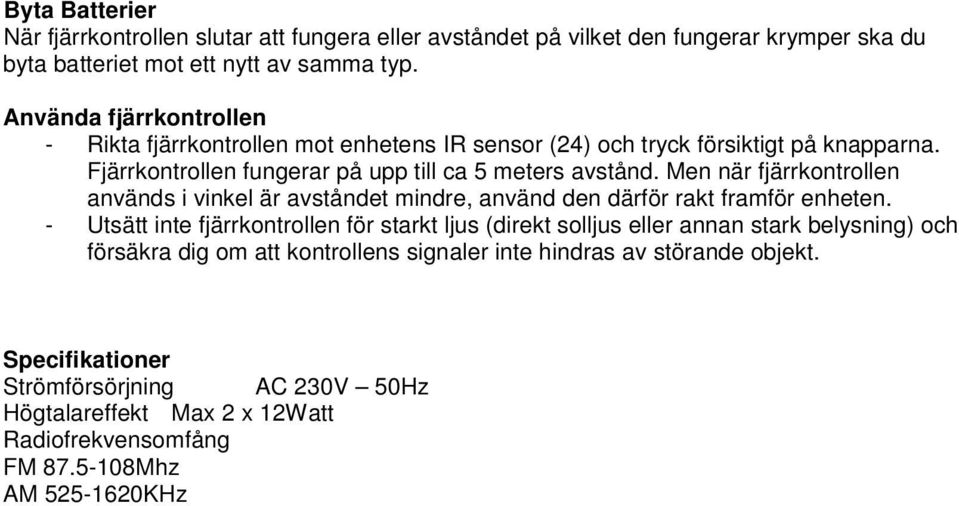

8 Byta Batterier När fjärrkontrollen slutar att fungera eller avståndet på vilket den fungerar krymper ska du byta batteriet mot ett nytt av samma typ. Använda fjärrkontrollen - Rikta fjärrkontrollen mot enhetens IR sensor (24) och tryck försiktigt på knapparna. Fjärrkontrollen fungerar på upp till ca 5 meters avstånd. Men när fjärrkontrollen används i vinkel är avståndet mindre, använd den därför rakt framför enheten. - Utsätt inte fjärrkontrollen för starkt ljus (direkt solljus eller annan stark belysning) och försäkra dig om att kontrollens signaler inte hindras av störande objekt. Specifikationer Strömförsörjning AC 230V 50Hz Högtalareffekt Max 2 x 12Watt Radiofrekvensomfång FM Mhz AM KHz
