1 MIKRO HI-FI KOMPONENTSYSTEM HM-5 BRUKSANVISNING KENWOOD CORPORATION COMPACT DIGITAL AUDIO TEXT B SW 98

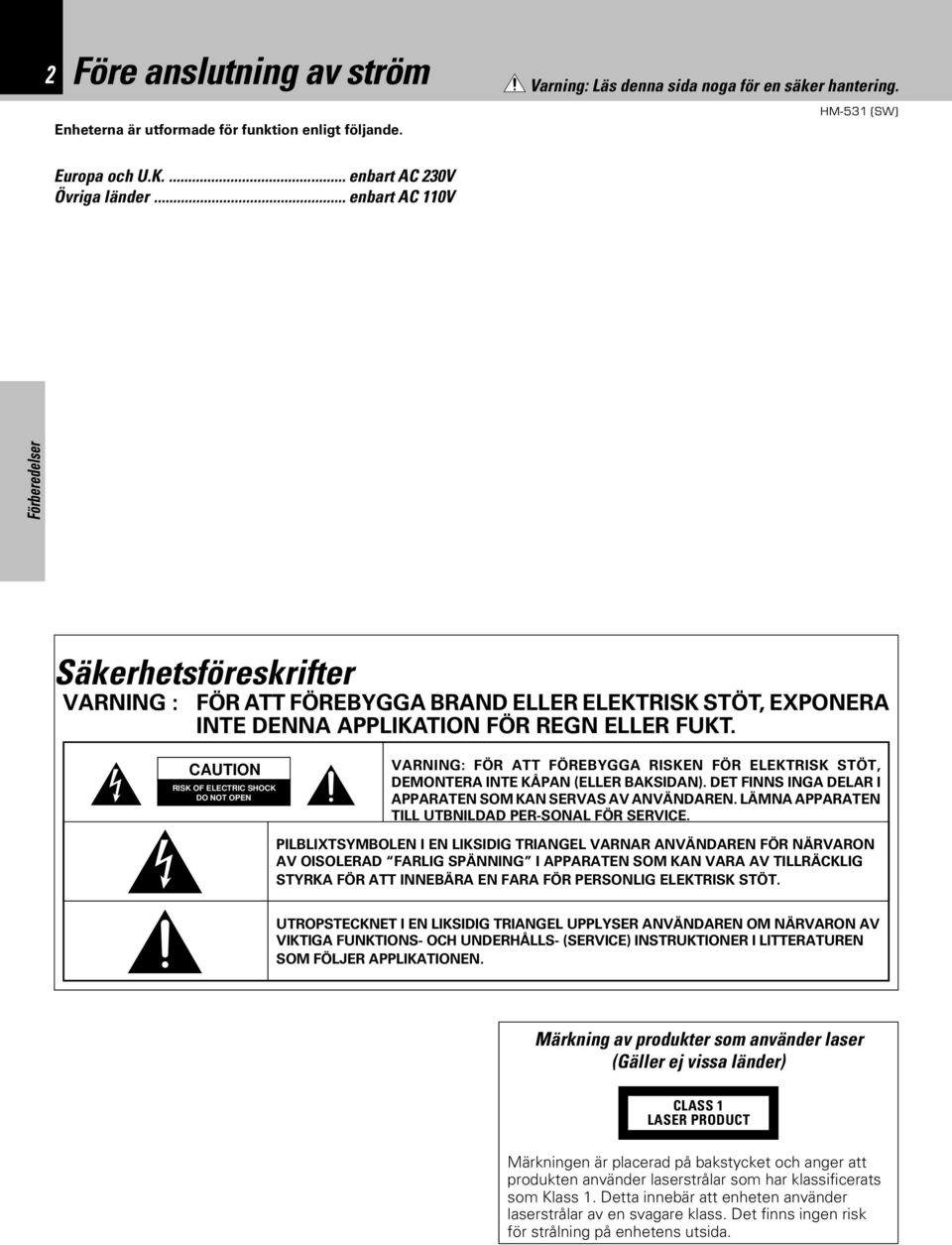

2 Före anslutning av ström Varning: Läs denna sida noga för en säker hantering. Enheterna är utformade för funktion enligt följande. Europa och U.K.... enbart AC 0V Övriga länder... enbart AC 0V Förberedelser Säkerhetsföreskrifter VARNING : FÖR ATT FÖREBYGGA BRAND ELLER ELEKTRISK STÖT, EXPONERA INTE DENNA APPLIKATION FÖR REGN ELLER FUKT. CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN VARNING: FÖR ATT FÖREBYGGA RISKEN FÖR ELEKTRISK STÖT, DEMONTERA INTE KÅPAN (ELLER BAKSIDAN). DET FINNS INGA DELAR I APPARATEN SOM KAN SERVAS AV ANVÄNDAREN. LÄMNA APPARATEN TILL UTBNILDAD PER-SONAL FÖR SERVICE. PILBLIXTSYMBOLEN I EN LIKSIDIG TRIANGEL VARNAR ANVÄNDAREN FÖR NÄRVARON AV OISOLERAD FARLIG SPÄNNING I APPARATEN SOM KAN VARA AV TILLRÄCKLIG STYRKA FÖR ATT INNEBÄRA EN FARA FÖR PERSONLIG ELEKTRISK STÖT. UTROPSTECKNET I EN LIKSIDIG TRIANGEL UPPLYSER ANVÄNDAREN OM NÄRVARON AV VIKTIGA FUNKTIONS- OCH UNDERHÅLLS- (SERVICE) INSTRUKTIONER I LITTERATUREN SOM FÖLJER APPLIKATIONEN. Märkning av produkter som använder laser (Gäller ej vissa länder) CLASS LASER PRODUCT Märkningen är placerad på bakstycket och anger att produkten använder laserstrålar som har klassificerats som Klass. Detta innebär att enheten använder laserstrålar av en svagare klass. Det finns ingen risk för strålning på enhetens utsida.

3 Innehåll Förberedelser Varning : Läs sidorna märkta noga för en säker hantering. Före anslutning av ström Applikationen Före anslutning av ström... Säkerhetsföreskrifter... Speciella egenskaper... 4 Hantering av skivor... 5 Noteringar om kassettband... 5 Anslutning av systemet... 6 Anslutning av tillbehör... 6 Anslutning av tillval (I handeln tillgänglig utrustning)... 8 Kontroller och indikeringar... 9 Display... 9 Huvudenhet... 0 Fjärrkontroll... Hantering av fjärrkontroll... Inställning av KANALSEPARATION... Grunder Låt oss spela lite... 4 Grundläggande hantering... 4 Úppspelning av CD... 6 Om CD-TEXT... 7 Uppspelning av band... 8 Ta emot en radiostation... 0 Låt oss spela in... Inspelning på band... Uppspelning av CD... 4 Lyssna i önskad ordningsföljd (programmerad uppspelning)... 4 Repeterad uppspelning...5 Lyssna i slumpvis ordningsföljd (slumpvis uppspelning)...6 R.D.S. (Radio Data System) (Gäller ej vissa områden)... 8 Söka efter en önskad programtyp (PTY-sökning)... 9 Att när som helst kunna lyssna på önskad information... Bekväma inspelningsmetoder... Val av inspelningstyp... Enkel inspelning (CD=TAPE)...4 Programmerad inspelning (CD =TAPE)... 5 Justering av tonen... 6 Justering av tonen... 6 Justering av balansen... 6 Justering av ingångsnivån för AUX-anslutningen...7 Inställning av klockan... 8 Timer-funktioner... 9 Inställning av O.T.T....9 Timer-programmering Aktivera eller avaktivera O.T.T. eller den programmerade timern... 4 Insomnings-timer... 4 Förberedelser Kunskap Viktiga poster... 4 Underhåll...4 Referenser...4 Vid problem Specifikationer... 47

4 4 Speciella egenskaper CD-spelare och auto-reverserande kassettdäck är standardutrustning En CD-spelare och ett auto-reverserande kassettdäck gör detta mikro stereosystem till en integrerad enhet med vilken du kan avnjuta ett brett utbud av olika musikkällor. Bekväma inspelningsmetoder Systemet har ett flertal mångsidiga inspelnings-funktione. Enkel inspelning: Inspelning av ett spår eller en hel CD-skiva med en enda tangent Programmerad inspelning: Önskade spår kan spelas in i önskad ordningsföljd Bekväma timer-funktioner Före anslutning av ström Förberedelser Två-program timer : Timer-uppspelning, timer-inspelning samt uppspelning med AI timer kan programmeras. AI timer : När enheten slås PÅ av timern, ökas volymen gradvist. O.T.T. : Timer med enkel inställning som enbart utförs en gång. Insomnings-timer : Användbar när du vill somna till musik. Om demonstrationen Denna enhet är utrustad med en demonstrations-funktion (enbart displayen). Demonstrationen består av att funktionerna displayer och indikeringar visas i tur och ordning, men ljudet ändras inte. Demonstrationsfunktionen kan avslutas med följande procedur. DEMO OFF (Att avsluta demonstrationen): Tryck på tangenten när DEMO är PÅ. DEMO ON (Att utföra demonstrationen): Efter att strömmen slagits PÅ, trycker man på set/ demo tangenten (i mer än sekunder). Även när DEMO är PÅ, dämpas radiostationer med svaga signaler och deras ljud kan inte höras. Denna funktion aktiveras automatiskt efter ett strömavbrott eller om strömkabeln kopplats bort under det att strömmen varit påslagen. Funktionen avslutas genom att man trycker på tangenten under demonstrationen. Uppackning Packa försiktigt upp enheten och kontrollera att alla tillbehör läggs åt sidan så att de inte försvinner. Undersök apparaten så att den ej har några transportskador. Om din enhet är skadad eller inte fungerar, underrätta omedelbart din återförsäljare. Om enheten levererades direkt till dig skall fraktföretaget omedelbart meddelas. Enbart mottagaren (personen eller företaget som tagit emot enheten) kan göra en anmälan om transportskada till transportföretaget. Vi rekommenderar att du sparar originalförpackningen med dess innehåll för framtida transporter av enheten. Tillbehör Kontrollera att följande tillbehör finns bifogade. inomhus-antenn () ring-antenn () Hållare för ring-antenn () Europa, U.K. och Ryssland Övriga länder Högtalarkablar () Fjärrkontroll () Batterier (R6/AA) ()

5 Hantering av skivor Hanteringsföreskrifter Hantering Håll CD-skivorna så att du inte rör den inspelade sidans yta. Före anslutning av ström 5 CD-skivor som kan spelas med denna enhet CD ( cm, 8 cm) och ljuddelen på CDV, CD-G, CD-EG och CD-EXTRA. Använd CD-skivor som överensstämmer med IEC standard, COMPACT till exempel skivor märkta med på etiketten. DIGITAL AUDIO Tejp Etikettsida Inspelad sida Fäst inte papper eller tejp på någon av CD-skivans sidor. Kladdiga limrester Rengöring Om fingeravtryck eller annat fastnar på skiva skall den försiktigt torkas av med en mjuk bomullstrasa (eller liknande) från centrum och utåt. Spela aldrig en spräckt eller skev skiva Under uppspelning roterar skivan med ett högt varvtal i CDspelaren. För att undvika fara får aldrig en spräckt, deformerad eller på något sätt reparerad skiva spelas. Använd inte skivor som inte är runda då de kan orsaka felaktig funktion. CD tillbehör CD tillbehör (stabiliserare, skyddsblad, skyddsring etc.) som marknadsförs för att förbättra ljudkvaliteten och skydda skivorna samt rengörings-skivor får inte användas i denna CD-spelare på grund av att de kan orsaka felaktig funktion. Förberedelser Förvaring När en CD-skiva inte skall spelas på ett tag skall den tas ur CDspelaren och förvaras i sitt fodral. Noteringar om kassettband Säkerhetsflik (motverkan för oavsiktlig radering) När en viktig inspelning har slutförts, är det lämpligt att bryta av säkerhetsfliken för att motverka att det inspelade innehållet oavsiktligt raderas eller överspelas. Att förvara kassettband Förvara inte banden på en plats i direkt solljus eller nära utrustning som avger värme. Håll kassettbanden borta från alla magnetiska fält. N För sida B För sida A När bandet är slakt Sätt då i en penna i den ena spolens centrumhål och spola upp bandet för att få bort slakheten. S Att spela in på nytt Sätt fast en bit tejp över platsen där säkerhetsfliken satt. Notes.Kassettband längre än 0 minuter Då kassettband längre än 0 minuter är väldigt tunna, kan de lätt fastna i bandspelarens mekanism eller gå av. Det rekommenderas att dessa band inte används i denna enhet för att motverka möjlig skada..ändlösa band Använd inte ett ändlöst band då det kan skada enhetens mekanism.

6 6 Anslutning av systemet Anslutning av tillbehör Figuren visar metoden för att ansluta systemet och tillbehören. VARNING Notering om anslutning Anslut komponenterna enligt figuren. Anslut strömkabeln först då alla övriga anslutningar utförts. ring-antenn Den bifogade antennen är ämnad för inomhus bruk. Placera den så långt bort som möjligt från huvudsystemet, TV:n, högtalarkablarna och strömkabeln samt justera dess riktning för bästa mottagning. 75Ω Europa, U.K. och Ryssland Förberedelser GND 00Ω 75Ω GND Högtalare (höger) DIGITAL OUT OPTICAL ANTENNA Övriga länder 75Ω GND + L R AUX INPUT Strömkabel TILL VÄGGURTAG R SPEAKERS (6-6Ω) L + + Huvudenhet 4 - R SPEAKERS (6-6Ω) - L Högtalarkabel Anslut + till + och - till - Tvinna

7 Felaktig funktion hos mikrodatorn Anslutning av systemet 7 Om inga funktioner kan utföras eller om konstiga displayer visas, även om alla anslutningar har utförts korrekt, skall mikrodatorn återställas enligt Vid problem. r inomhus-antenn Den bifogade inomhus-antennen är enbart ämnad för tillfälligt inomhus bruk. För att få en stabil mottagning rekommenderar vi att man använder en utomhusantenn. Koppla bort inomhus-antennen när du kopplar in utomhus-antennen. Skala av isoleringen från kabeln och tvinna ledaren. (Gäller ej Europa, U.K. och Ryssland) Anslut till antenn-anslutningen. Ta reda på den plats som ger ett bra mottagnings-förhållande. 4 Montera antennen. Förberedelser Högtalare (vänster) + Notes.Kortslut aldrig högtalarkablarnas + och ledare..om höger och vänster högtalar-anslutning eller om polariteten inverteras, kommer ljudet att bli onaturligt med oklar placering av musikinstrument etc. Var noga med att ansluta dem korrekt..var noga med att föra in alla anslutningskablar ordentligt. Om anslutningarna inte är perfekta, kommer eventuellt inte ljudet fram eller så bildas störningar. 4.Före in- eller urkoppling av en anslutningskabel, skall alltid strömkabeln först kopplas bort från väggurtaget. Om in- eller urkoppling av anslutningskablar utförs med strömkabeln inkopplad, kan detta resultera i felaktig funktion eller skada. Högtalare 4 Tvinna

8 8 Anslutning av systemet Anslutning av tillval (I handeln tillgänglig utrustning) VARNING Notering om anslutning Anslut komponenterna enligt figuren. Anslut strömkabeln först då alla övriga anslutningar utförts. Övriga länder Förberedelser DIGITAL OUT-anslutning (OPTICAL) Optisk fiberkabel Lock DIGITAL OUT OPTICAL 00Ω 75Ω ANTENNA utomhus-antenn Led in en 75Ω koaxialkabel från utomhus-antennen till rummet och anslut den till 75Ω-anslutningen. Koppla bort inomhus-antennen när utomhus-antennen har anslutits. Vid behov, ta bort locket och koppla in den optiska fiberkabeln (extrautrustning). GND 0mm 0mm Optisk fiberkabel DIGITAL OUT OPTICAL Antenn-adapter (extrautrustning) ANTENNA 00Ω 75Ω 75Ω MD-spelare eller DAT etc. GND GND AUX INPUT L Europa, U.K. och Ryssland R AUX INPUT L Audio-kabel R SPEAKERS (6-6Ω) L Strömkabel TILL VÄGGURTAG R Notes Audio-utgång Video, analog skivspelare utan inbyggd RIAA equalizer (tillval P-0), etc..om en associerad system-komponent ansluts, skall även den komponentens bruksanvisning läsas..för in den optiska fiberkabeln rakt in i urtaget tills man hör ett klick..var noga med att sätta tillbaka skyddslocket när anslutningen inte används. 4.Den optiska fiberkabeln får inte bockas eller buntas ihop.

9 Kontroller och indikeringar 9 Display REPEAT RANDOM (De displayer som visas i denna bruksanvisning är ungefärliga. De kan skilja sig från vad som verkligen visas på displayen.) ALL PGM A.P.S. SLEEP O.T.T. PROG ! TP TA PTY NR T.E. TOTAL AUTO STEREO khz O.T.E. PM MHz MD EDIT 4 Indikeringar relaterade till CD Indikeringar relaterade till timer Tecken-display (punkt-display) Visar information i teckenform så som ingångsval, volymnivå samt skiv- och spårtitel. 4 Tecken-display Visar frekvens, tid spårnummer, programnummer etc. 5 PGM-indikering (program) 6 Auto Power Save-indikering 7 RDS-relaterade indikeringar (gäller ej vissa områden) 8 Indikeringar relaterade till # $ % 9 Indikeringar för kassettdäck, reverserings-funktion och Dolby NR indicators 0 Uppspelning/paus-indikeringar för CD Indikerar uppspelning och paus för CD-spelaren.! KLOCK-display Visar tiden. Används även vid justering av volym och O.T.E.-indikering (ONE TOUCH EDIT) Visas vid enkel redigering. # TAPE REC-indikeringar $ EX.BASS-indikering (extra bas) % LOUD-indikering (Loudness) Förberedelser Om KLOCK-displayen KLOCK-displayen visar aktuell tid alternativt volym och balans vid justering av dessa. När den visar aktuell tid, representerar de upplysta yttre och inre cirkelsegmenten klockan. Vid justering av volym och balans, tänds de yttre cirkelsegmenten i enlighet med vridningen på /multi (up/ down)" ratten. Exempel på display: 08:07 Yttre cirkeln (minut) ( segment motsvarar 5 minuter) Vid justering av volym Volymens inställning visas med KLOCK-displayens yttre cirkelsegment. Vid justering av balans Min. volym Max. volym Balansens inställning visas med KLOCK-displayens yttre cirkelsegment. Exempel : CENTER Inre cirkeln (timme) Om man trycker på stopp-tangenten (7) i standbyläget, visas aktuell tid i cirka 5 sekunder. Höger volym minskas. Vänster volym minskas.

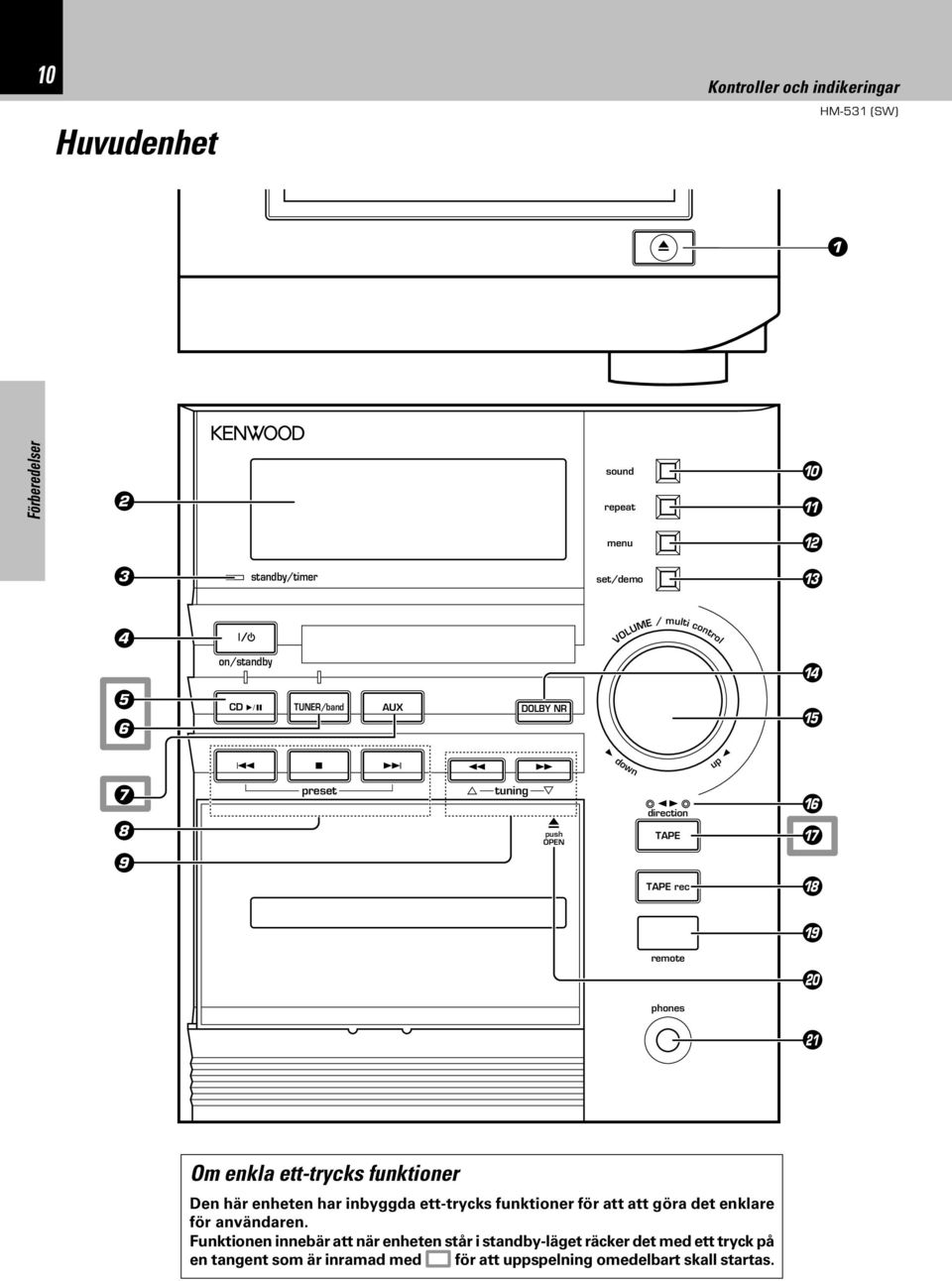

10 0 Huvudenhet Kontroller och indikeringar 0 Förberedelser sound repeat 0! standby/timer # on/standby CD 6 TUNER/band DISC LOADING MECHANISM AUX DOLBY NR $ % 4 7 down up preset % tuning fi 0 push OPEN direction TAPE TAPE rec ^ & * ( remote ) phones Om enkla ett-trycks funktioner Den här enheten har inbyggda ett-trycks funktioner för att att göra det enklare för användaren. Funktionen innebär att när enheten står i standby-läget räcker det med ett tryck på en tangent som är inramad med för att uppspelning omedelbart skall startas.

11 Kontroller och indikeringar Öppnings-tangent för CD-luckan (0) Trycks för att öppna CD-spelarens lucka. Display standby/timer -indikering Lyser i standby-läget. Röd Grön :Normalt standby-läge :O.T.T.-standby :Programmerad timer standby 4 on/standby -tangent ( ) Växlar mellan PÅ och STANDBY för systemet. 5CD uppspelning/paus-tangent (CD 6) ^ Används för att välja ingången CD samt för att starta uppspelningen av CD. Trycker man på tangenten under uppspelning, ställs CDspelaren i paus-läget. 6 TUNER/band -tangent ) Frekvensbandet växlas. Används för att välja TUNER. 7AUX ingångs-tangent Används för att lyssna på den ingångskälla som är ansluten till AUX (analog extern). 8Hopp-tangenter (4, ) &) Vid uppspelning av CD : Används för att hoppa över spår framåt eller bakåt. Vid uppspelning av TUNER : Används för att gå till en förinställd station. Stopp-tangent (7) 9Sök-tangenter (, )/ &( tuning -tangent (%,fi) ) Vid uppspelning av CD eller TAPE : Används för att söka framåt eller bakåt. Vid uppspelning av TUNER : Används för att välja en radiostation. * 0 sound -tangent % Används för att växla uppspelning med EX.BASS och LOUDNESS.! repeat -tangent Används för repeterad uppspelning av menu -tangent Används för att växla funktionen hos /multi (up/down) -ratten. Denna tangent används också vid inställning av klockan. # -tangent Trycks för att bekräfta en post som valts med / multi. Används för PÅ/AV för demonstrations-funktionen. $DOLBY NR-tangent ( Växlar PÅ/AV för Dolby brusreducering. % /multi (up/down) -ratt $ Normalt används den för justering av volymen. ^ direction -indikering (TAPE) * &Uppspelnings-tangent (TAPE) *Inspelnings-tangent (TAPE rec) Trycks för att starta inspelning. Trycker man på tangenten under inspelning, stoppas denna efter att ett icke inspelat område på 4 sekunder lämnats på bandet. (Fjärrsensor )Kassetthållare Tryck på området märkt 0 push OPEN för att ladda eller mata ur ett band. phones -anslutning För anslutning av hörlurar med en stereo mini-kontakt (tillval). Förberedelser * Om /multi (up/down) ratten Efter att ha valt denna ratts funktion med menu - tangenten, väljer man önskad kontroll-post genom att vrida på /multi (up/down) ratten. Tryck på tangenten för att bekräfta vald post. menu När man vrider på ratten växlas funktionerna enligt vad som visas på tecken-displayen. TAPE RVS.? ( O.T.E.? A. MEMORY (eller A. PRESET)? (Enbart när TUNER är vald) AUX LEVEL? (Enbart när AUX är vald) BALANCE? fl TIMER SET? A.P.S. SET? % Kontroll-rattens funktion återgår till det normala när den inte hanterats inom 5 sekunder.

12 Fjärrkontroll Kontroller och indikeringar Tangenterna på denna fjärrkontroll som har samma namn som de på huvudenheten har också samma funktion. Förberedelser POWER SLEEP TONE SOUND TIMER REPEAT RANDOM +0 0 PGM CLEAR TAPE 4 P.CALL TAPE TUNER CD BAND 6 7 TA/ O.T.E. fi REMOTE CONTROL UNIT RC-F050E Europa, U.K. och Ryssland RC-F050E (Infrarött system) Övriga länder RC-F050 (Infrarött system) TIME DISP. DOT PTY AUX % SET ENTER MUTE 9 0 TONE-tangent fl Används för justering av tonen. SOUND-tangent % Används för att växla uppspelning med EX.BASS och LOUDNESS. SLEEP-tangent w Används för att ställa in insomnings-timern. Numeriska tangenter Används för att välja CD-spår och förinställda radiostationer. 4TAPE O.T.E.-tangent Dessa tangenter används för inspelning av CD på band med en ett-trycks funktion. Tryck på någon av tangenterna under uppspelning av en CDskiva för att spela in det aktuella spåret på band. Tryck i stoppläget för att spela in hela CD-skivan på # 5Grundläggande funktions-tangenter Snabbspolnings-tangenter framåt/bakåt (, ) Vid uppspelning av CD eller TAPE: &( Används för att söka framåt eller bakåt. Vid uppspelning av TUNER: ) Används för att välja en radiostation. P.CALL/hopp-tangenter (4, ) Vid uppspelning av CD : & Används för att hoppa över spår framåt eller bakåt. Vid uppspelning av TUNER: ) Används för att välja en radiostation. TAPE tangent TUNER BAND-tangent CD 6 tangent Stopp-tangent (7) AUX-tangent 6RDS-relaterade tangenter (För Europa och U.K.) TA/-tangent Används vid EON-reservation. PTY-tangent ª Används vid sökning av programtyp. 7SET-tangent Trycks för att spara eller bekräfta en post som valts med /multi. ENTER-tangent Används för att spara en förinställd station i minnet. 8MUTE-tangent % Används för att tillfälligt dämpa ljudet. 9POWER-tangent ( ) $w Växlar mellan PÅ och STANDBY för systemet. Denna tangent används också för att aktivera eller radera utförandet av timerns programmering. 0TIMER-tangent w Används för att välja timern.!tangenter relaterade till CD REPEAT-tangent Används för repeterad uppspelning. RANDOM-tangent För uppspelning av CD-spår i slumpvis ordningsföljd. CLEAR-tangent Spårens programmerade ordningsföljd raderas. PGM-tangent Används för att programmera spårens ordningsföljd. Vid uppspelning av TUNER: Används för att växla sök-funktionen mellan AUTO (automatisk sökning, mottagning i stereo) och Manual (manuell sökning, mottagning i DISP.-tangent Trycks för att växla den information som visas vid uppspelning av CD. DOT DISP.-tangent Används för att rulla texten i displayen vid skivor kompatibla med CD-TEXT. #-tangenter (%,fi)

13 Hantering av fjärrkontroll Montera batterier Ta bort locket Sätt i batterierna. Stäng locket. Sätt i två R6 ( AA ) batterier enligt polmärkningarna. Hantering Anslut strömkabeln till väggurtaget och tryck på fjärrkontrollens POWER-tangent ( ) för att slå PÅ strömmen. När strömmen slagits PÅ, tryck på önskad tangent. För att stänga AV strömmen, trycker man åter på POWER-tangenten ( ). Systemet ställs i viloläge och bara standby/timer - indikeringen lyser. Verkningsområde (ungefärligt) 6m 0 0 Fjärrsensor Förberedelser När du skall trycka på flera tangenter i följd, skall du vara noga med att trycka ordentligt på var och en samt att lämna ett mellanrum på cirka sekund mellan tangenttryckningarna. Notes.De bifogade batterierna är ämnade för användning vid funktionskontroll och deras livslängd kan vara kort..när fjärrkontrollens verkningsområde minskar, skall båda batterierna bytas ut mot nya..placering av fjärrsensorn i direkt solljus eller i direkt ljus från en högfrekvent fluorocernade lampa kan orsaka felaktig funktion. I sådana fall skall du flytta på systemet för att motverka felaktiga funktioner.

14 4 Låt oss spela lite Grundläggande hantering Bas- och diskantkompensation Bas- och diskantkompensation Dämpa ljudet tillfälligt Lyssna i hörlurar Grunder. Ställ on/standby -tangenten i läge ON (STANDBY). on/standby Exempel: Att välja ingången CD CD 6 Tänds Om on/standby -tangenten ( ) trycks när enheten är påslagen, stängs denna av och standby/timer -indikeringen tänds. Trycker man på CD 6, AUX-, TAPE- eller TUNER/band -tangenten, slås även då strömmen på och uppspelningen av den valda ingången påbörjas. (Ett-trycks funktion) Om CD eller TAPE valts som ingång, påbörjas uppspelningen förutsatt att det finns en skiva eller ett band i den valda källan.. Välja önskad ingång. TUNER (Radio) ) CD ^ TAPE * AUX (Extern ingång) 8 Tryck på CD 6, AUX-, TAPE- eller TUNER/band -tangenten för att välja mosvarande ingång.. Justering av volymen. Volymen minskas down up Volymen ökas En snabb vridning medför en större förändring. (Dynamskt roterande volymkontroll-funktion) Displayen visar ett referensvärde. (Referensvärdet visas även av KLOCK-displayen)

15 Låt oss spela lite 5 Lyssna i hörlurar Anslut hörlurarnas kontakt till phones - anslutningen. phones Bas- och diskantkompensation sound EX.BASS eller LOUD Hörlurar med en stereo mini-kontakt kan anslutas. Ljudet i alla högtalare stängs av. Att tillfälligt dämpa ljudet (Enbart fjärrkontrollen) Varje tryck växlar funktionen enligt följande: EX.BASS (Extra Bas) tänds. De lägsta och högsta frekvenserna förstärks oavsett volym. LOUD (Loudness) tänds. De lägsta och högsta frekvenserna förstärks med hänsyn till aktuell volym. (Effektiv vid låga volymer.) Båda indikeringarna släckta. Ljudförstärknings-funktionen är avaktiverad. MUTE Blinkar Justering av tonen under det att indikeringarna LOUD eller EX.BASS är tända, medför att ljudförstärkningsfunktionen stängs av. fl Tryck igen för att återfå den ursprungliga volymen. Dämpningen av ljudet avbryts också när volymen justeras. Standby-läget AUTO POWER SAVE-funktionen När strömmen är påslagen och ingen CD- eller TAPEfunktion har utförts på 0 minuter, stängs enheten automatiskt av med den här funktionen. Detta är användbart när du glömmer stänga av enheten. Funktionen kan aktiveras och avaktiveras med följande procedur. Grunder När enhetens standby/timer -indikering lyser, förses enhteten med en liten mängd ström för att underhålla dess interna minne. Denna status kallas standby-läget. När enhteten står i standby-läget kan den slås PÅ med fjärrkontrollen. Välj A.P.S. SET?. menu (Tryck på -tangenten under det att markeringen? blinkar.) REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. TAPE MD khz O.T.E. REC REC PM MHz TITLE CD SEARC När CD har valts TP TA PTY AUTO NR T.E. STEREO CD MD ED Välj. A.P.S. off (av) A.P.S. Släcks down up A.P.S. on (på) A.P.S. Tänds REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. TOTAL AUTO TP TA PTY NR T.E. STEREO TAPE MD khz O.T.E. REC REC PM 0880 MHz TITLE 0 SEARCH MD EDIT EX.BASS CD Volym-display LOUD Bekräfta. När TUNER eller AUX valts, fungerar APS enbart när volymen är inställd på noll eller om MUTE är aktiverad.

16 6 Uppspelning av CD Låt oss spela lite Om en skiva redan laddats i CD-spelaren och strömmen är avstängd, räcker det med att trycka på CD 6 tangenten för att enheten skall slås på och uppspelningen starta. Snabbspelning framåt och bakåt Uppspelning av önskat spår Hoppa över spår Stoppa uppspelning Starta uppspelning/ Göra paus i uppspelning Stoppa uppspelning Snabbspelning framåt och bakåt Hoppa över spår Grunder Öppna CD-spelarens lucka. 0 Starta uppspelning/ Göra paus i uppspelning. Ladda en skiva. Öppna CD-spelarens lucka. Lägg i en skiva. Stäng luckan. Etiketten måste vara uppåt.. Starta uppspelningen. Tänds CD 6

17 Låt oss spela lite 7 Hoppa över spår Hoppa bakåt Hoppa framåt Uppspelning från önskat spår Välj önskat spårnummer. 4 7 preset Spåret i den riktning som motsvarar tangenten hoppas över och det valda spåret spelas upp från början. Om 4 tangenten trycks en gång under uppspelning, börjar det spelade spåret att spelas upp från början. Funktionen kan även utföras med fjärrkontrollens 4 och tangenter. Snabbspelning framåt och bakåt Tryck på de numeriska tangenterna enligt nedan... Att ange spår nr. : 00 Att ange spår nr. 40 : 0000) Att göra en paus CD 6 Snabbspela bakåt % tuning fi Snabbspela framåt Varje tryckning växlar mellan paus och uppspelning. Att stoppa uppspelningen Uppspelningen påbörjas från den punkt där tangenten släpps. 7 Grunder Rör inte skivans inspelade sida. Var noga med att placera skivan horisontellt. Att placera den snett medför felaktig funktion. REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. TP TA PTY AUTO NR T.E. STEREO TAPE MD khz O.T.E. REC REC PM 0880 MHz TITLE CD SEARC CD MD ED Om CD-TEXT När en skiva som har CD-TEXT spelas upp på den här enheten, visas automatisktden textinformation som finns inspelad på CD-skivan (skivans namn eller titlar). CD-spelarens tids-display (Enbart fjärrkontrollen) Varje tryck på TIME DISP.-tangenten växlar displayens innehåll. -7 TOTAL 45 (Spelad tid av aktuellt spår) (Återstående tid av aktuellt spår) (Spelad tid av hela skivan) Titlarna visas för skivor som har CD-TEXT. Efter ett par sekunder påbörjas uppspelningen från spår. 4 TOTAL -65 (Återstående tid av hela skivan) Enbart information och kan visas vid repeterad uppspelning av ett spår eller vid slumpvis uppspelning.

18 8 Uppspelning av band Låt oss spela lite Om ett band redan laddats i kassettdäcket och strömmen är avstängd, räcker det med att trycka på TAPE-tangenten för att enheten skall slås på och uppspelningen starta. Val av DOLBY NR Val av reverserings-funktion Snabbspola bandet Grunder Starta uppspelning Stoppa uppspelning Snabbspola bandet Starta uppspelning. Ladda ett kassettband. A 0 push OPEN Öppna luckan. Sätt i ett band och stäng luckan. Bandriktnings-indikeringar direction. Starta uppspelningen. Under uppspelning växlas bandets transportriktning varje gång tangenten trycks. TAPE Bandriktnings-indikeringar Bandriktnings-indikeringarna visar åt vilket håll bandet går när upp- eller inspelning automatiskt startas med ett-trycks funktionen etc. Denna riktning är den som sparades i minnet när bandet senast stoppades. (För att byta bandriktning, trycker man på TAPE-tangenten (, ) under uppspelning för att sedan trycka på stopp-tangenten (7).)

19 Att snabbspola ett band Att stoppa uppspelningen Låt oss spela lite 9 Att snabbsopla i riktningen % tuning fi Att snabbsopla i riktningen \ Ta inte ur bandet förrän det har stannat helt. 7 Tryck på 7-tangenten för att stoppa snabbspolningen. Val av DOLBY NR (Brusreducering) (Enbart huvudenheten) Dolby NR-systemet minimerar det susande ljudet som hörs när man spelar ett band. När ett band spelats in med Dolby NR, skall du vara noga med att använda DOLBY NR även vid uppspelningen. DOLBY NR Lyser när DOLBY NR är PÅ Varje tryck växlar funktionen enligt följande: NR ON... DOLBY NR används. NR OFF... DOLBY NR används inte. Välj Dolby NR-funktion i enlighet med hur bandet spelats in. Tänds NR Val av reverserings-funktion (Enbart huvudenheten) Välj TAPE RVS.?. menu Bekräfta. Bekräfta. down up (Tryck på -tangenten under det att markeringen? blinkar.) Initial setup : (REVERSE) Båda sidorna spelas upp (in) och sedan stannar bandet. : (ONE-WAY) Enbart en sida spelas upp (in) och sedan stannar bandet. : (ENDLESS) Båda sidorna spelas upp om och om igen. (Bandet stannar efter att det spelats in på bägge sidorna.) Grunder REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. TOTAL AUTO TP TA PTY NR T.E. STEREO TAPE khz O.T.E. REC PM MHz TAPE STOP CD MD REC TITLE SEARC MD ED Typen av band, normal (TYPE ), high (TYPE ) eller metal (TYPE ), ställs in automatiskt. Åtgärda ett slakt band före laddning. Stäng luckan ordentligt. Bandräkneverk (Enbart fjärrkontrollen) Varje tryck på TIME DISP.-tangenten växlar displayens innehåll (Räkneverk) (Tids-display) Visas när däcket är laddat med ett band. REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. TOTAL AUTO TP TA PTY NR T.E. STEREO TAPE khz O.T.E. REC PM MHz TAPE PLAY Indikering för reverseringsfunktion. CD MD REC TITLE SEARC MD ED Ett tips för användning av bandräkneverket Räkneverket ställs in på 0000 när ett kassettband laddas. Genom att skriva upp inställningen då du avbryter en in- eller uppspelning i mitten på bandet, gör denna minnesanteckning att det blir lätt att åter igen hitta samma plats på bandet vid ett senare tillfälle. Bandräkneverkets värde minskar vid in- eller uppspelning av bandets baksida (när bandriktningsindikeringen är tänd). För att återställa räkneverket till 0000, öppnar man kassettluckan. TAP khz O.T.E. RE PM MHz TAPE STOP

20 0 Ta emot en radiostation Det är även möjligt att ta emot dem med ett enkelt handgrepp genom att lagra upp till 40 förinställda stationer i minnet. Automatisk/manuell stationsväxling Låt oss spela lite När man trycker på TUNER/band -tangenten, slås denna enhet på automatiskt och radiomottagningen startas. Kollektiv förinställning av stationer Välja en station Förinställda stationer Grunder Förinställning en och en. Välj frekvensband. Välja en station TUNER/band Lights Varje tryck växlar band. Välj en station % tuning fi Välj en station 4 7 preset. Välj en station. När inga stationer har memorerats Automatisk sökning: Nästa station söks automatiskt upp varje gång denna tangent trycks. Manuell sökning: Tryck upprepade gånger på tangenter eller håll den nertryckt tills en station tas emot. När stationer har memorerats (preset call) Varje gång tangenten (4 eller ) växlas förinställd station enligt följande: Tryck för ordningen ==... 8=9=40=... Tryck 4 för ordningen 40=9=8... ===40...

21 Låt oss spela lite Kollektiv förinställning av stationer (automatisk förinställning) Keep Ta emot the ENTER en sändning. key depressed (about seconds). Förinställning en och en (manuell förinställning) Tryck på ENTER-tangenten under mottagning. Välj A. MEMORY (eller A.PRESET)?. menu (Tryck på -tangenten under det att markeringen? blinkar.) STEREO TAPE khz O.T.E. REC PM MHz AUTO MEMORY TITLE SEAR MD E ENTER (Fortsätt till steg under det att MEMORY är tänd.) Välj ett av förinställnings-numren från till 40. 4P.CALL RANDOM SLEEP O.T.T. PROG. NR T.E. TOTAL AUTO CD MD REC Displayen varierar beroende på utrustning (land och område). AUTO PRESET kan också visas. Siffran minskas RANDOM SLEEP O.T.T. PROG. TP TA PTY TOTAL AUTO khz O.T.E PM MHz MEMORY MEMORY lyser (i cirke 5 sekunder) Tryck på ENTER-tangenten igen. NR STEREO T.E. Siffran ökas Maximalt 40 stationer på det aktuella frekvensbandet kan förinställas. Om det finns många stationer och en önskad station inte har förinställts, använder man Förinställning en och en (manuell förinställning). Frekvensbands-indikering REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. TOTAL AUTO TAPE MD khz O.T.E. REC REC PM MHz TITLE TUNER SEARC Tänds vid automatisk sökning. REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. TOTAL AUTO TP TA PTY NR T.E. STEREO CD MD ED Indikeringen tänds när en station tas emot. TP TA PTY NR T.E. STEREO TAPE MD khz O.T.E. REC REC PM MHz TITLE TUNER SEARC CD MD ED (Upprepa steg,, för att förinställa fler stationer) PGM ENTER TAPE khz O.T.E. REC PM MHz COMPLETE! Om flera stationer förinställs på samma nummer, sparas enbart den senaste inställningen. Växla sök- och mottagnings-funktion (Enbart fjärrkontrollen) Varje tryck växlar funktionen. AUTO tänd (Automatisk sökning, mottagning i stereo) AUTO släckt (Manuell sökning, mottagning i mono) Använd den manuella sökningen när mottagningen är dålig. (I manuellt läge, tas stereosändningar emot i mono.) Använd normalt AUTO-läget (automatisk sökning, mottagning i stereo). TOTAL AUTO STEREO Grunder Frekvens-display Tänds vid mottagning i stereo När en tangent hålls nere, växlas de förinställda stationerna med ett intervall på cirka 0,5 sekunder. Förinställda stationer kan även hämtas med fjärrkontrollens numeriska tangenter. Frekvens-display (Enbart fjärrkontrollen) Varje tryck på TIME DISP.-tangenten växlar displayens innehåll MHz 845 (Frekvens-display) (Tids-display)

22 Låt oss spela in Inspelning på band Note Observera att detta kassettdäck inte kan spela in på Metal-band. 4 5 Stoppa inspelningen Gör en paus i inspelningen Grunder 0 push OPEN. Ladda ett band i däcket. Öppna däckets lucka. Sätt i ett band. Stäng luckan. Skillnaderna mellan band av typerna normal (TYPE ) och high (TYPE ) ställs in automatiskt. Åtgärda ett slakt band före laddning. direction TAPE. Välj bandriktning. Att byta bandriktning Tryck på uppspelningstangenten. Tryck åter på uppspelningstangenten. Stoppa uppspelningen. När inspelningen påbörjas, går bandet åt det håll som valts i detta steg. Spola bandet till det ställe där inspelningen skall börja. Kontrollera bandriktnings-indikeringen. * menu. Ställ in inspelnings-förhållanden. Välj reverserings-funktion. ( Välj Dolby NR-funktion. ( DOLBY NR

23 Låt oss spela in Att göra en paus i inspelningen TAPE rec CD TAPE Tryck på TAPE rec -tangenten under inspelning. Den stoppas efter att ett icke inspelat område på 4 sekunder lämnats på bandet. (Tryck åter på tangenten för att återuppta inspelningen.) Stoppa inspelningen 7 Blinkar REC Punkter vid inspelning av CD Vid inspelning av CD-spår på ett band, är det bra att på förhand ställa kassettdäcket i läget inspelning-paus. Inspelningen kan då påbörjas samtidigt som uppspelningen av CD-skivan (Synkroniserad inspelnings-funktion) Ställ CD-spelaren i paus-läge. Välj det spår som skall spelas in med hopp-tangenterna (4, ). (CD-spelaren står då i paus vid början på det valda spåret.) Ställ kassettdäcket i läget inspelningpaus. (Tryck två gånger på TAPE rec - tangenten) 4 Starta uppspelningen av CD-skivan. (Den synkroniserade inspelningen startas.) Inspelningen stoppas när man trycker på CD-spelarens stopp-tangent (7). Välj en annan ingång än TAPE. Exempel: Att välja ingången CD Tänds 4. Välj den källa som skall spelas in. TUNER (Radio) CD AUX (Extern ingång) CD Tecken-displayen visar inspelningens ingångskälla. Grunder CD 6 TAPE rec 5 4 Om en CD-skiva har laddats, påbörjas uppspelningen av den nu. Tryck på 7 tangenten för att stoppa uppspelningen. 5. Starta inspelningen. Spela den ingångs-källa som skall spelas in. Starta inspelningen. Inspelningen stoppas automatiskt när bandets sida/sidor helt har spelats in.

24 4 Uppspelning av CD Lyssna i önskad ordningsföljd (programmerad uppspelning) Alla spår på skivan kan avlyssnas i önskad ordningsföljd. (Max. spår) Välj ingången CD. Tänd indikeringen PGM. Ange spårnumren i den ordning de skall spelas. Välj spår. Tryck i stopp-läget PGM Spårval Tänds REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. PM TOTAL AUTO TOTAL AUTO TP TA PTY STEREO khz MHz NR T.E NR T STEREO khz PM 058P-0 MHz PGM C D O Programnummer för nästa spår som skall väljas. Applikationen (Gå till steg inom 8 sekunder.) Bekräfta valet. Starta uppspelningen PGM (För att välja ytterligare spår upprepar man steg och för vart och ett av spåren.) CD 6 Tryck på de numeriska tangenterna enligt nedan... Att välja spår nr. : 00 Att välja spår nr. 40 : 0000) Upp till spår kan programmeras. När FULL visas, kan inga fler spår programmeras. Om du gör ett misstag, trycker du på CLEAR-tangenten och matar sedan på nytt in spårnumret. Det tillagda spårnumret läggs till i slutet av den existerande program-meringen. : visas på displayen när den totala programmerade tiden överstiger 00 minuter. Spåren spelas upp i den ordningsföljd som de programmerades (i programnummerordning). Om tangenterna 4 eller trycks under uppspelning, hoppar programmet till föregående respektive nästa spår. Om tangenten 4 trycks en gång under uppspelning, påbörjas uppspelningen av det spår som spelas på nytt från början. Att stoppa uppspelningen Att avsluta programmerings-funktionen Radera spår från slutet Radera alla spår 7 Tryck i stopp-läget CLEAR Tryck i stopp-läget PGM PM REPEAT RANDOM ALL A.P.S. SLEEP O.T.T. PROG. PGM TOTAL TP TA AUTO STEREO (P-4 har raderats.) Varje gång tangenten trycks, raderas det sista spåret i programmeringen. PTY --8P-4 khz MHz NR T.E O Släcks REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. TP TA PTY NR T.E TOTAL AUTO STEREO Hela programmeringen raderas.

25 Repeterad uppspelning Önskade spår eller skivor kan spelas upp om och om igen. Uppspelning av CD 5 Välj ingången CD. Inställning för att repetera ett enda spår Kontrollera att inte indikeringen PGM är tänd. (Om indikeringen PGM är tänd, släcker du den genom att trycka på PGM-tangenten.) Välj REPEAT. REPEAT Kontrollera att denna inte är tänd. REPEAT ALL RANDOM PGM SLEEP O.T.T. PROG. A.P.S. TP TA PTY TOTAL AUTO Varje tryck växlar repetitions-funktionen. REPEAT Lyser REPEAT ALL Off... Repetitionen av REPEAT Inställning för att repetera alla spår på en skiva Kontrollera att inte indikeringen PGM är tänd. (Om indikeringen PGM är tänd, släcker du den genom att trycka på PGM-tangenten.) Välj REPEAT ALL. REPEAT Kontrollera att denna inte är tänd. REPEAT ALL RANDOM PGM SLEEP O.T.T. PROG. A.P.S. TP TA PTY TOTAL AUTO Varje tryck växlar repetitions-funktionen. REPEAT Lyser REPEAT ALL Off... Repetitionen av REPEAT ALL Inställning för att repetera valda spår Programmera spårens ordningsföljd enligt steg och i Lyssna i önskad ordningsföljd. Välj REPEAT. REPEAT REPEAT, PGM lyser. REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. TOTAL AUTO TP TA PTY STER khz PM 058P-0 MHz PGM C D Applikationen Alla valda spår kommer att repeteras. Starta uppspelningen CD 6 Att stoppa den repeterade uppspelningen Tryck upprepade gånger på REPEAT-tangenten tills det att repetitions-funktionen stängs av. Indikeringarna REPEAT eller REPEAT ALL släcks och uppspelning i enlighet med CD-spelarens aktuella uppspelnings-funktion påbörjas.

26 6 Uppspelning av CD Lyssna i slumpvis ordningsföljd (slumpvis uppspelning) Då spåren hela tiden väljs slumpmässigt, kan du njuta länge av musiken utan att tröttna på den. Välj ingången CD. Kontrollera att inte indikeringen PGM är tänd. (Om indikeringen PGM är tänd, släcker du den genom att trycka på PGM-tangenten.) Kontrollera att denna inte är tänd. REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. TP TA PTY PGM TOTAL AUTO Tryck på RANDOM-tangenten. RANDOM Varje tryck växlar funktionen enligt följande: RANDOM på... Slumpvis uppspelning RANDOM av... Normal uppspelning REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. TOTAL AUTO TP TA PTY NR T.E. STEREO CD MD TAPE khz O.T.E. REC PM MHz CD RANDOM REC TITLE SEAR MD E Uppspelningen avslutas när alla spår spelats en gång. Den slumpvisa uppspelningen kan också repeteras genom att man trycker på REPEAT-tangenten. Applikationen Att välja ett annat spår under tiden man spelar ett Att avsluta slumpvis uppspelning Tryck så att indikeringen RANDOM släcks. 4P.CALL RANDOM Trycker man på tangenten 4 en gång, påbörjas uppspelningen på bytt av spåret som spelas. Indikeringen RANDOM släcks och uppspelningen fortsätter i spårnummerordning med början på det spår som spelas.

27 Uppspelning av CD 7 Om DOT DISP.-tangenten Om en titel som spelats in på en skiva med CD- TEXT är för lång för att visas på displayen, kan man med den här tangenten rulla displayen för att se de tecken som inte fick plats från början. (Om den trycks i stopp-läget) Skivans titel rullas på displayen. World Music (Om den trycks under uppspelning) Spårets titel rullas på displayen. DOT DISP. New York:Bi Applikationen

28 8 R.D.S. (Radio Data System) (Gäller ej vissa områden) RDS är ett system som sänder användbar information (digital data) för -sändningar tillsammans med sändningssignalen. Tuners och receivers som är utformade för RDS-mottagning kan utvinna informationen från sändningssignalen för att använda den med olika funktioner, till exempel visning av stationsnamnet. Denna enhet är utrustad med följande funktioner som använder sig av RDS-datan: PTY-sökning (Program Type Identification):ª Tunern söker automatiskt efter en station som sänder en speciell typ av program (genre) PS-display (Program Service Name): När en RDS-sändning tas emot, visas stationens namn automatiskt. EON (Enhanced Other Network) : Om informationen som skall tas emot är inställd på förhand och en RDS-station i samma nätverk börja sända sådan information, växlas mottagningen automatiskt över till den stationen. Indikeringen RDS tänds när en RDS-sändning (signal) tas emot. REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. TOTAL AUTO TP TA PTY NR T.E STEREO khz O PM MHz TUNER Vissa funktioner kan ha andra namn eller kan eventuellt inte erbjudas beroende på land och område. Observera före användning av RDS För att kunna ta emot RDS-stationer, måste du ha förinställt RDS-stationerna med den automatiska förinställnings-funktionen. Den automatiska förinställnings-funktionen prioriterar lagring av RDS-stationer. Blinkande NO DATA visas när inga RDS-stationer har förinställts med denna funktion. Applikationen

29 Söka efter en önskad programtyp (PTY-sökning) Genom att specificera den typ av program (genre) som du vill lyssna på, söker tunern automatiskt efter en station som för närvarande sänder den typen av program. R.D.S. (Radio Data System) (Gäller ej vissa områden) 9 Ställ in mottagningsbandet på. Förinställ RDS-stationer med den automatiska förinställnings-funktionen. Välj funktionen PTY-sökning. PTY REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. TOTAL AUTO TP TA PTY NR T.E. STEREO khz O.T. PM MHz R När en RDS-sändning tas emot, visas programtypen på displayen. Om ingen PTY-data är tillgänglig eller om stationen inte är en RDS-station, visas NONE. Välj önskad programtyp. Använd tabellen över programtyper till höger för att hitta rätt. A Val med tangenterna Välj när PTY lyser. Tangenterna kan användas för att välja en av de 9 programtyperna. Tryck på tangenten och släpp den när önskad programtyp visas. B Val med de numeriska tangenterna Programtyperna till 9 samt 0 kan väljas direkt med de numeriska tangenterna. Använd tangenterna för val av övriga programtyper. Program typtabell A B Programtypnamn tang NER UPP Popmusik Rockmusik *M.O.R. musik Lätt klassisk musik Seriös klassisk musik Övrig musik Nyheter Aktuella händelser Information Sport Utbildning Drama Kultur Vetenskap Varierat tal Väder Finans Barnprogram Sociala händelser Religion Ring in Resor Fritid Jazzmusik Countrymusik Nationell musik Oldies musik Folkmusik Dokumentärer *M.O.R. Music (Middle of the Road Music) Display POP M ROCK M M.O.R. M LIGHT M CLASSICS OTHER M AFFAIRS INFO SPORT EDUCATE DRA CULTURE SCIENCE VARIED WEATHER FINANCE CHILDREN SOCIAL A RELIGION PHONE IN TRAVEL LEISURE JAZZ COUNTRY NATION M OLDIES FOLK M DOCUMENT Applikationen

30 0 R.D.S. (Radio Data System) (Gäller ej vissa områden) Starta sökningen. Vid sökning efter en sändning med rockmusik PTY Visas under tiden tunern söker. Blinkar REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. TP TA PTY TOTAL AUTO STE khz PM MHz ROCKRM Programtypnamnet visas. Inget ljud hörs under tiden som PTY blinkar. Om ett program av önskad typ inte kan hittas, visas NO PROG och efter ett tag så återgår displayen till sitt ursprungliga utseende. Om ett program av önskad typ hittas, tas detta program emot, displayen visar frekvensen en kort stund och visar sedan stationsnamnet. Att ändra till en annan programtyp : När en station tas emot. Släcks REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. TP TA PTY TOTAL AUTO STE khz PM MHz BBCS Stationsnamnet visas. Upprepa steg, och. Applikationen

31 R.D.S. (Radio Data System) (Gäller ej vissa områden) Att kunna lyssna på den önskade informationen när som helst (EON) Genom att använda EON-funktionen, vilken hanterar informationen från andra stationer, kan till exempel trafikinformation reserveras även om ingen sådan sänds för närvarande. När man lyssnar på en station med EON tänd på displayen och en annan station i samma nätverk börjar sända information för vilken man har gjort en reservering, växlar tunern automatiskt över till den stationen. När programmet med den önskade informationen tar slut, återgår tunern till det ursprungliga programmet. Ställ in mottagningsbandet på. ) Gör en automatisk förinställning av stationerna. Ta emot en sändning. Välj A. MEMORY (eller A.PRESET)?. Detta är inte nödvändigt om automatisk förinställning redan har utförts. menu (Tryck på -tangenten under det att markeringen? blinkar.) Välj önskad information. Den EON-data som för närvarande sänds tas automatiskt in. TA/ Om alla 40 stationerna redan har förinställts med proceduren Förinställning en och en (manuell förinställning), kommer EON-funktionen inte att fungera. Automatisk förinställning måste användas. Varje tryck växlar funktionen enligt följande: TA... Trafikinformation... Nyheter TA/... Trafikinformation/ Nyheter 4 Display not lit... EON avaktiverad Applikationen Tänds när en station sänder trafikinformation. REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. TOTAL AUTO TP TA PTY STEREO PM 0 050MHz TUNER Tänds när har valts.

32 R.D.S. (Radio Data System) (Gäller ej vissa områden) Ta emot en RDS-station. Välj stationer där RDS och EON är tända. 4P.CALL RDS och EON är tända REPEAT ALL PGM A.P.S. RANDOM SLEEP O.T.T. PROG. TOTAL AUTO TP TA PTY NR T.E. STEREO khz O.T. PM MHz TUNER Om EON inte tänds trots att en RDS-station tas emot, sänder inte den stationen EON-data. Välj en annan station. Om du vill ha TA-program, välj stationer där indikeringen TP tänds. Applikationen 4 Vänta på önskad information. Uppspelning av CD eller band kan också startas. Så länge som enheten är PÅ, är den alltid redo för mottagningen. När en av stationerna i samma nätverk som den som man lyssnar på i börjar sända det programinnehåll som valts i, kommer denna station att tas emot automatiskt. Nu stoppas uppspelningen av band och CD-spelaren ställ i paus-läget. Extern utrustning (AUX) berörs inte. När strömmen är avstängd och under inspelning (inklusive kopiering), fungerar inte EON-funktionen. När sändningen av det önskade programminnehållet avslutas och mottagningen sker med EON-funktionen, återgår enheten till samma status som innan EONfunktionen aktiverades. Om uppspelning av band eller CD avbröts, kommer den att fortsätta från det ställe där avbrottet skedde. Vänta på information när man lyssna på en RDS-station utan EON-funktionen Om EON-indikeringen inte tänds med RDSstationen i steg och 4, väntar tunern på den önskade informationen enbart från den mottagna RDS-stationen förutsatt att den önskade informationen har valts i föregående steg. TP-indikering (Trafikprogram) När TP-indikeringen tänds, indikerar detta att den inställda stationen eller en station i samma nätverk sänder trafikinformation. Om TP-indikeringen redan tänds med aktuell station, kan du lyssna på trafikinformation genom den stationen och utan att behöva göra en reservation med EON-funktionen.

33 Bekväma inspelningsmetoder Val av inspelningstyp Denna enhet är utrustad med följande inspelningsegenskaper som komplettering till vanlig inspelning. Välj lämplig metod i enlighet med inspelningens syfte. Att spela in en CD med en förenklad metod Enkel inspelning (CD=TAPE) Enkel inspelning (inspelning av alla spår) \ Note Observera att detta kassettdäck inte kan spela in på Metal-band. Enkel inspelning av en hel CD-skiva på ett band. Enkel inspelning (inspelning av ett spår) \ Enkel inspelning av det aktuella CD-spåret på ett band. (Denna metod är användbar för inspelning av önskade spår från en skiva som man lyssnar på för första gången.) Att spela in önskade CD-spår genom att ordna om dem Programmerad inspelning (CD= TAPE) fi Programmerad inspelning \ Inspelning av programmerade spår i den programmerade ordningsföljden. (Denna metod är användbar för inspelning av enbart de önskade CD-spåren i önskad ordningsföljd.) Programmerad inspelning kan användas tillsammans med Enkel inspelning. Note Vid inspelning på band, kommer spåret som spelas in att avbrytas, kort före att bandriktningen byts, för den del i slutet av bandet som inte kan spelas in. Använd inspelning på en sida om detta skall undvikas. Applikationen

34 4 Enkel inspelning (CD=TAPE) Bekväma inspelningsmetoder Med den enkla inspelningen kan man spela in alla spår från en CD-skiva med en ett-trycks funktion (inspelning av alla spår). Den kan även användas för inspelning av det för närvarande spelade CDspåret från början (inspelning av ett spår). Kontrollera att kassettdäcket står i stopp-läget. Utför förberedelserna för inspelning. CD =TAPE Utför steg till i proceduren Inspelning på band. Sätt i skivan i CD-spelaren. Kontrollera CD-spelarens uppspelnings-funktion. Enkel inspelning (inspelning av alla spår) Om den är i uppspelnings-läget skall den stoppas. Enkel inspelning (inspelning av ett spår) Välj önskat CD-spår och spela upp det. 7 CD 6 Starta inspelningen. Fjärrkontroll För att spela in andra spår med Enkel inspelning (inspelning av ett spår), upprepa steg och för vart och ett av dem. Huvudenhet Tryck på TAPE O.T.E.-tangenten. Välj O.T.E.?. TAPE O.T.E. menu Applikationen När TAPE O.T.E.- eller -tangenten trycks för Enkel inspelning (inspelning av ett spår), påbörjas uppspelningen av det aktuella spåret på nytt från början och inspelningen startas samtidigt. Starta inspelningen. Att avbryta en inspelning (In- och uppspelningen stoppas.) 7 När inspelningen slutförts Kassettdäck : Detta stoppas efter att ett icke inspelat område på cirka 4 sekunder lämnats på bandet.

35 Programmerad inspelning (CD =TAPE) Önskade CD-spår kan programmeras i önskad ordningsföljd och spelas in på ett band. Bekväma inspelningsmetoder 5 Förberedelser för inspelning är nödvändiga. (Kontrollera att kassettdäcket står i stopp-läget.) Programmera den önskade ordningsföljden för CD-spåren. CD =TAPE Utför steg och i proceduren Lyssna i önskad ordningsföljd (Programmerad uppspelning). När PGM-tangenten trycks för radering av det redigerade innehållet, raderas hela programmeringen. Spår som programmerats utanför bandets inspelningstid kommer att avbrytas. Starta inspelningen. TAPE O.T.E. Inspelningen av de programmerade spåren i den programmerade ordningsföljden startas. För att utföra funktionen på huvudenheten, se steg i proceduren Enkel inspelning. Att avbryta en inspelning När inspelningen slutförts Applikationen 7 Kassettdäck : Detta stoppas efter att ett icke inspelat område på cirka 4 sekunder lämnats på bandet. (In- och uppspelningen stoppas.)
