Komplettering till VA-utredning Bergkvara 6:26 m.fl. angående grundvattensituationen

Transkript

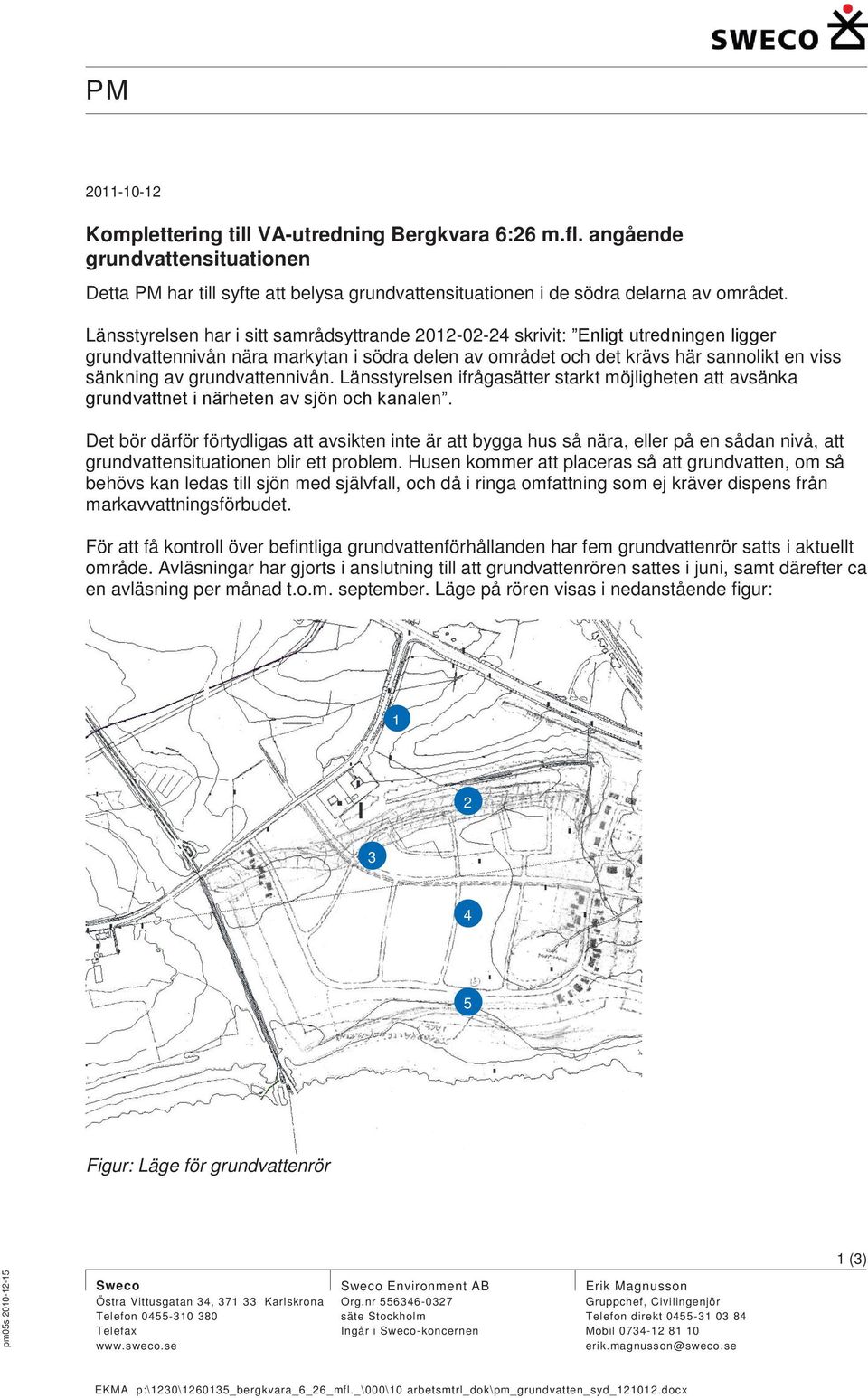

1 Komplettering till VA-utredning Bergkvara 6:26 m.fl. angående grundvattensituationen Detta har till syfte att belysa grundvattensituationen i de södra delarna av området. Länsstyrelsen har i sitt samrådsyttrande skrivit: Enligt utredningen ligger grundvattennivån nära markytan i södra delen av området och det krävs här sannolikt en viss sänkning av grundvattennivån. Länsstyrelsen ifrågasätter starkt möjligheten att avsänka grundvattnet i närheten av sjön och kanalen. Det bör därför förtydligas att avsikten inte är att bygga hus så nära, eller på en sådan nivå, att grundvattensituationen blir ett problem. Husen kommer att placeras så att grundvatten, om så behövs kan ledas till sjön med självfall, och då i ringa omfattning som ej kräver dispens från markavvattningsförbudet. För att få kontroll över befintliga grundvattenförhållanden har fem grundvattenrör satts i aktuellt område. Avläsningar har gjorts i anslutning till att grundvattenrören sattes i juni, samt därefter ca en avläsning per månad t.o.m. september. Läge på rören visas i nedanstående figur: Figur: Läge för grundvattenrör 1 (3) pm05s Sweco Östra Vittusgatan 34, Karlskrona Telefon Telefax Sweco Environment AB Org.nr säte Stockholm Ingår i Sweco-koncernen Erik Magnusson Gruppchef, Civilingenjör Telefon direkt Mobil erik.magnusson@sweco.se EKMA p:\1230\ _bergkvara_6_26_mfl._\000\10 arbetsmtrl_dok\pm_grundvatten_syd_ docx

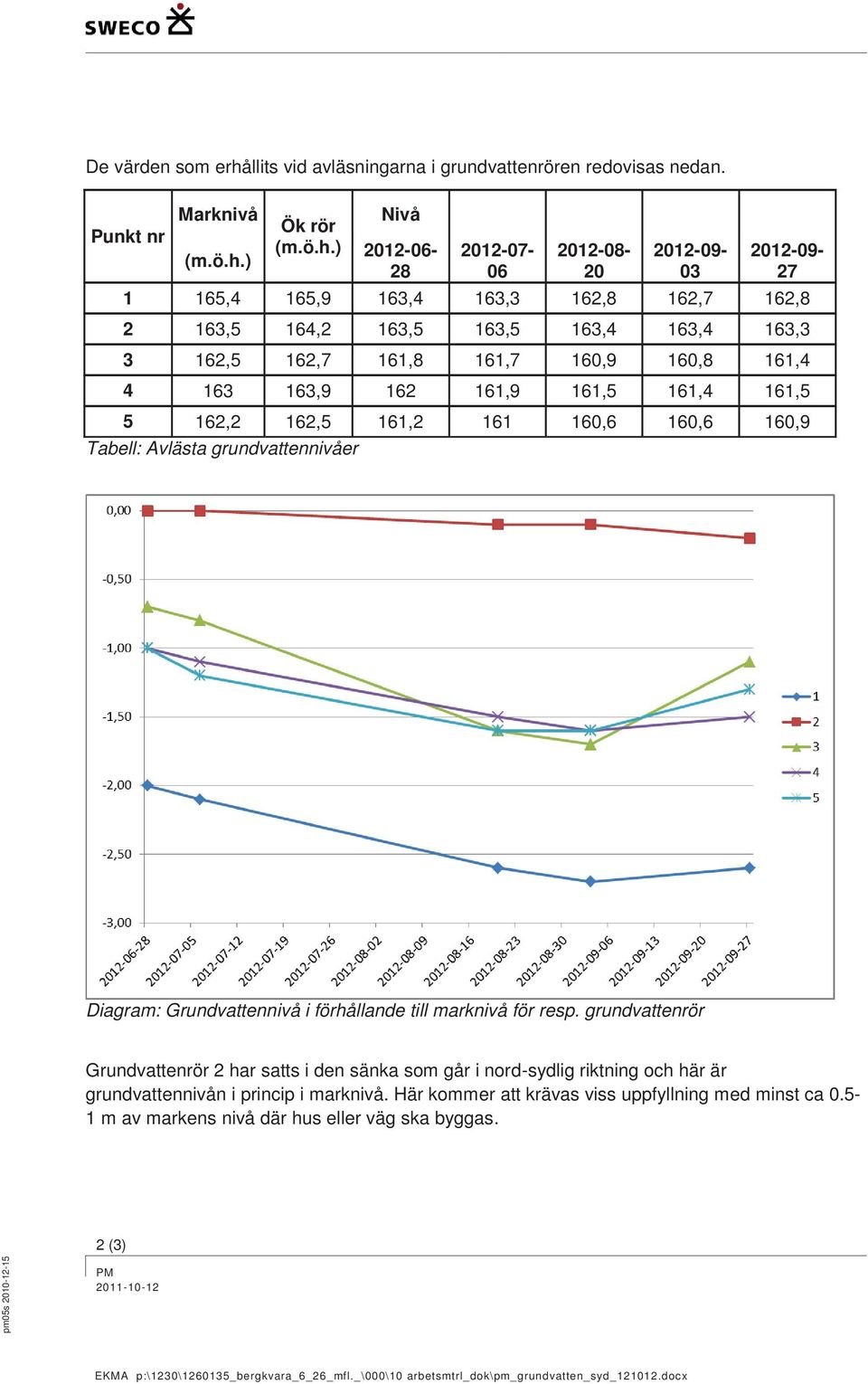

2 De värden som erhållits vid avläsningarna i grundvattenrören redovisas nedan. Punkt nr Marknivå (m.ö.h.) Ök rör (m.ö.h.) Nivå ,4 165,9 163,4 163,3 162,8 162,7 162, ,5 164,2 163,5 163,5 163,4 163,4 163, ,5 162,7 161,8 161,7 160,9 160,8 161, , ,9 161,5 161,4 161, ,2 162,5 161, ,6 160,6 160,9 Tabell: Avlästa grundvattennivåer Diagram: Grundvattennivå i förhållande till marknivå för resp. grundvattenrör Grundvattenrör 2 har satts i den sänka som går i nord-sydlig riktning och här är grundvattennivån i princip i marknivå. Här kommer att krävas viss uppfyllning med minst ca m av markens nivå där hus eller väg ska byggas. 2 (3) pm05s EKMA p:\1230\ _bergkvara_6_26_mfl._\000\10 arbetsmtrl_dok\pm_grundvatten_syd_ docx

3 Nivån i Bergundasjön är som högst m. För att kunna avleda dräneringsvattnet från planerade hus bör lägsta golvnivå inte understiga +163 m och i övrigt aldrig ligga lägre än ca 0.3 m över befintlig mark och intilliggande gator. Erik Magnusson Sweco Environment AB, (3) pm05s EKMA p:\1230\ _bergkvara_6_26_mfl._\000\10 arbetsmtrl_dok\pm_grundvatten_syd_ docx

4 Förhandskopia Komplettering till VA-utredning Bergkvara 6:26 m.fl. Detta kompletterar VA-utredning Bergkvara 6:26 m.fl. (Bredvik) Räppe i Växjö kommun samt Komplettering till VA-utredning Bergkvara 6:26 m.fl., Sweco avseende anslutningsmöjligheter för spillvatten samt skötsel av uppsamlingsyta för dagvatten. Anslutning av spillvattenledningar Enligt de uppgifter som finns tillgängliga idag kommer hela området att generera ca 2.9 l/s spillvatten som medelflöde. Maxtim-, maxdygnsflöde uppskattas till ca 11.7 l/s varav ca 7.8 l/s till den norra pumpstationen och 3.9 l/s till den södra. Vid etappvis utbyggnad kan en av pumpstationerna byggas först för att sedan kompletteras med den andra när behov föreligger. Det är dock viktigt att den ledning som blir gemensam för de två pumpstationerna när båda är byggda redan i ett första skedet ges en dimension så att den klarar hela flödet. För anslutning till det kommunala spillvattennätet har två alternativ jämförts: Alternativ 1: Spillvattnet från det planerade området ansluts till befintlig 400 mm ledning i Örbäcksvägen och vidare till Örsleds pumpstation enligt figur nedan. Samförläggning kan göras med vattenledning. Kapaciteten i det befintliga systemet är tidvis något begränsad. En kort beskrivning av kommunens system följer: Från Örsleds pumpstation pumpas vattnet till avloppsreningsverket. Till denna pumpstation kommer även vatten från Öjaby, Räppe, Bergsnäs, Gemla och Öja samt tidvis lakvatten från Häringetorp. Befintliga huvudledningar och större avloppspumpstationer klarar med betryggande säkerhet att avleda de flöden som förekommit i samband med torrväder under den senaste tioårsperioden. Kapacitetsproblem har förekommit i samband med betydande nederbörd. Ett exempel är under juli 2004 då nederbördsrekord noterades (219 mm regn i juli) och Örsleds pumpstation bräddade under några dygn. Om exploatering görs i Öjaby (uppströms aktuellt område) planeras spillvatten från dessa områden att istället ledas till pumpstation Bolet och därmed inte tillföra något vatten till Örsled. Enligt uppgift från kommunen går det dock att ansluta flödet från området till kommunens nät. 1 (4) pm05s Sweco Östra Vittusgatan 34, Karlskrona Telefon Telefax Sweco Environment AB Org.nr säte Stockholm Ingår i Sweco-koncernen Erik Magnusson Gruppchef, Civilingenjör Telefon direkt Mobil erik.magnusson@sweco.se EKMA \\sefskna0001\projekt\1230\ _bergkvara_6_26_mfl._\000\10 arbetsmtrl_dok\pm_anslutning_och_dammar_ docx

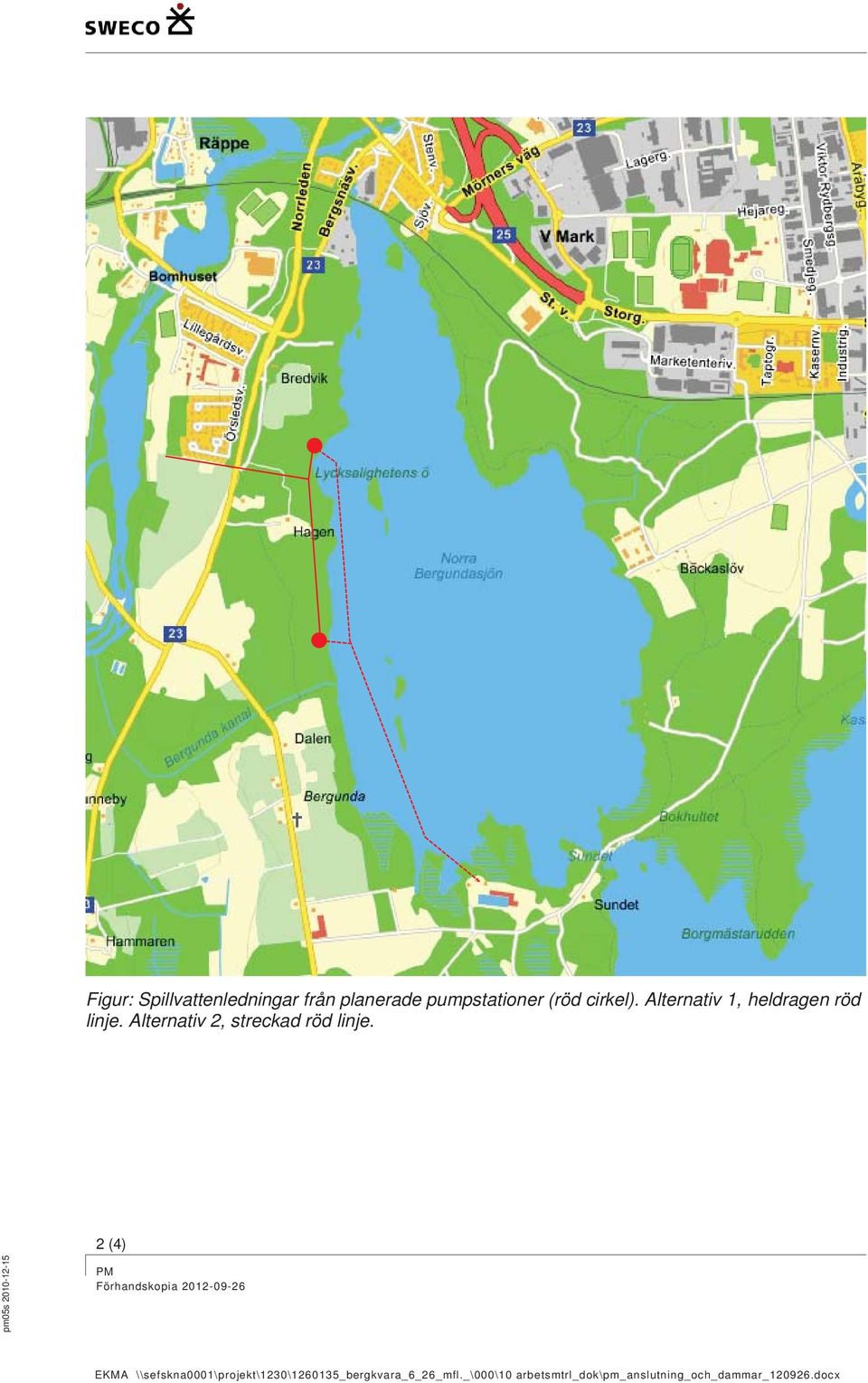

5 Figur: Spillvattenledningar från planerade pumpstationer (röd cirkel). Alternativ 1, heldragen röd linje. Alternativ 2, streckad röd linje. 2 (4) pm05s Förhandskopia EKMA \\sefskna0001\projekt\1230\ _bergkvara_6_26_mfl._\000\10 arbetsmtrl_dok\pm_anslutning_och_dammar_ docx

6 Alternativ 2: Det andra anslutningsalternativet är att ansluta pumpstationerna direkt till avloppsreningsverket via en sjöledning, se figur ovan. Sträckan för anslutande ledningar blir längre men kostnaden för att lägga ledningen blir billigare per meter. Jämförelse: En översiktlig kalkyl för att jämföra alternativen visar att kostnaden för de landförlagda ledningarna efter pumpstationerna blir ca 1.4 milj kr och för sjöledningsalternativet ca 1.7 milj kr (inkl. anslutning till avloppsreningsverket). Eftersom kommunen anser att befintligt system med pumpstation Örsled klarar att ta emot spillvattnet och detta dessutom är billigare förordas detta alternativ. Skötsel av uppsamlingsyta för dagvatten Uppsamlingsytorna föreslås utföras med filtervallar, genomsläpplig botten och bräddavlopp enligt nedanstående skiss (se även VA-utredning Bergkvara 6:26 mfl (Bredvik) Räppe i Växjö kommun, Sweco Figur: Principskiss över uppsamlingsyta med filtervall. Bottennivån på dammarna bör inte vara lägre än nivån som är högsta högvattenyta i Bergundasjön. Högsta vattenyta i uppsamlingsytan bör vara en meter högre än bottennivån. Vid drift av uppsamlingsytan bör följande åtgärder utföras: 3 (4) pm05s Förhandskopia EKMA \\sefskna0001\projekt\1230\ _bergkvara_6_26_mfl._\000\10 arbetsmtrl_dok\pm_anslutning_och_dammar_ docx

7 Åtgärd Kommentar Tid Röjning/klippning av växtlighet i och kring uppsamlingsytan Kontroll av vattennivå Rensning av ytskikt Inlopp och utlopp Kontroll av oljefilm Kontroll av erosionsskador och andra skador Växtlighet i och kring uppsamlingsytan röjs och transporteras bort. Om man av estetiska skäl vill röja oftare så fungerar även det. Några timmar efter regn upphört kommer det att stå vatten på uppsamlingsytan upp till en nivå av max 1 m över botten. Därefter sjunker vattnet undan och uppsamlingsytan ska vara i princip torr. Skulle en vattenyta stå kvar mer än ca ett dygn efter att ett regn upphört bör rensning övervägas Om vattennivån på uppsamlingsytan inte sjunker rimligt snabbt enligt ovan bör rensning av ytskikt från löv, växtlighet och täta jordarter utföras för att få tillbaka infiltrationsförmågan. Kontrollera att sand, skräp, grenar, löv mm inte hindrar vattenflödet. Om skräp mm finns ska detta tas bort. Även bräddutloppet ska inspekteras. Kontrollera om vattenytan eller ytan på botten och vallar täcks av oljefilm. Upptagning av oljerester vid behov. Kontrollera uppsamlingsytans slänter och kanter. Åtgärdas snarast. 1 ggr/ år 1 ggr/ år Vid behov, (uppskattningsvis vartannat år) 1 ggr/ år 1 ggr/ år 1 ggr/år Om man efter en tid inte anser att infiltrations- och filtreringsfunktionen i uppsamlingsytorna är viktiga och vill undvika rensning av ytskikt kan uppsamlingsytan ändå fortsätta fungera som en mer konventionell damm som dagvattnet passerar innan det når Bergundasjön. Sedimentering av partiklar i dammen kommer att ge en reningseffekt även då. Erik Magnusson Sweco Environment, (4) pm05s Förhandskopia EKMA \\sefskna0001\projekt\1230\ _bergkvara_6_26_mfl._\000\10 arbetsmtrl_dok\pm_anslutning_och_dammar_ docx

8 ra01s Kärnhem AB VA-UTREDNING BERGKVARA 6:26 MFL (BREDVIK) RÄPPE I VÄXJÖ KOMMUN Karlskrona SWECO Environment AB Vatten & Miljösystem, Södra Regionen Uppdragsnummer SWECO Östra Vittusgatan 34, Karlskrona Telefon Uppdrag ; p:\1230\ _bergkvara_6_26_mfl._\000\10 arbetsmtrl_dok\rapport_räppe_ doc

9 ra01s Bergkvara Innehållsförteckning 1 Bilageförteckning 3 2 Området 4 3 Förslag till dagvattenhantering Befintlig dagvattenledning Dimensionering av uppsamlingsyta Dimensionering av dagvattenledningar Förutsättningar för uppsamlingsyta 8 4 Förslag till spillvattenanslutningar Föreslagna anslutningspunkter Kontroll av befintligt spillvattenät 9 5 Förslag till dricksvattenanslutningar Förslag till anslutningspunkt Bergkvara 2 (9) Uppdrag ; p:\1230\ _bergkvara_6_26_mfl._\000\10 arbetsmtrl_dok\rapport_räppe_ doc

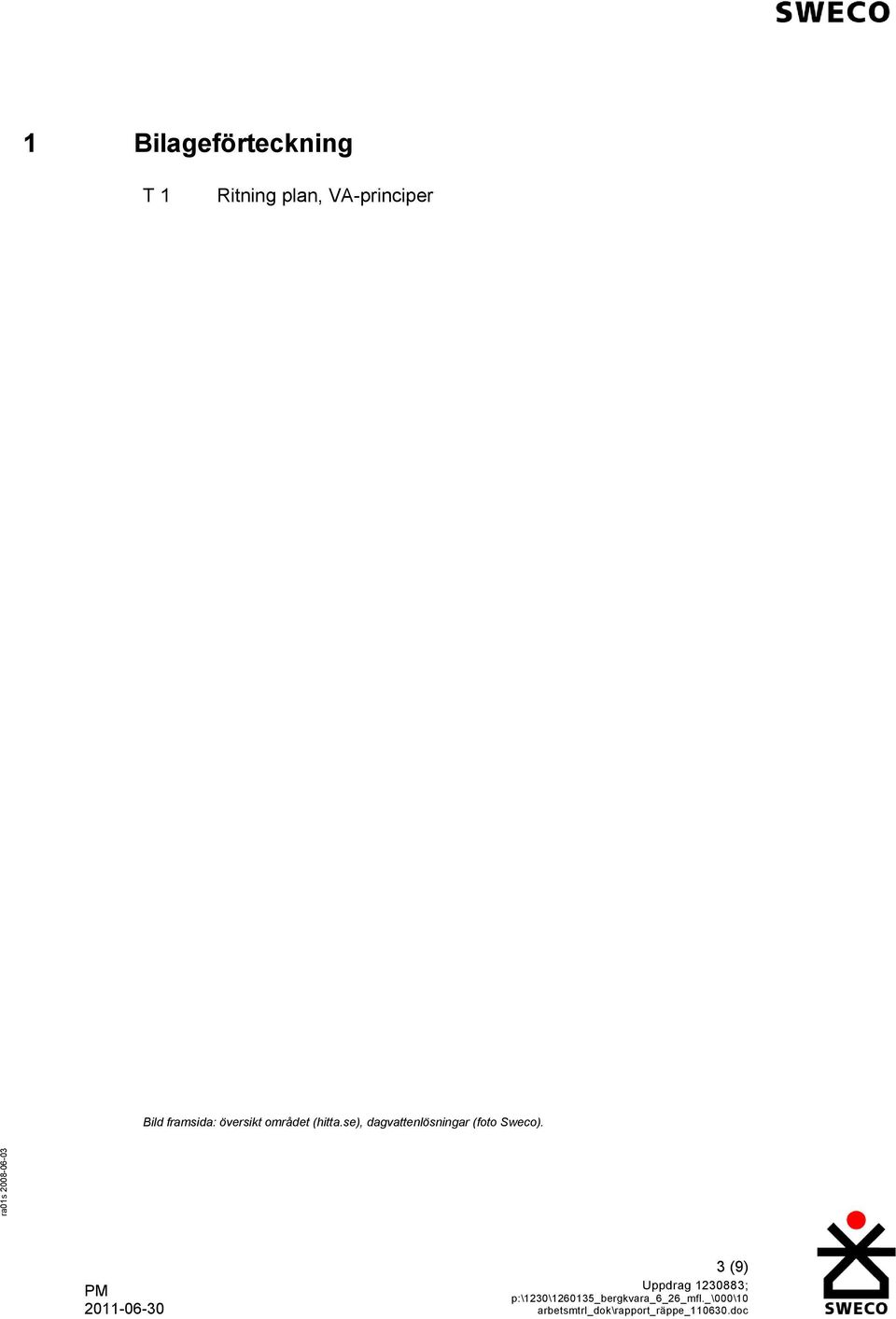

10 ra01s Bilageförteckning T 1 Ritning plan, VA-principer Bild framsida: översikt området (hitta.se), dagvattenlösningar (foto Sweco) (9) Uppdrag ; p:\1230\ _bergkvara_6_26_mfl._\000\10 arbetsmtrl_dok\rapport_räppe_ doc

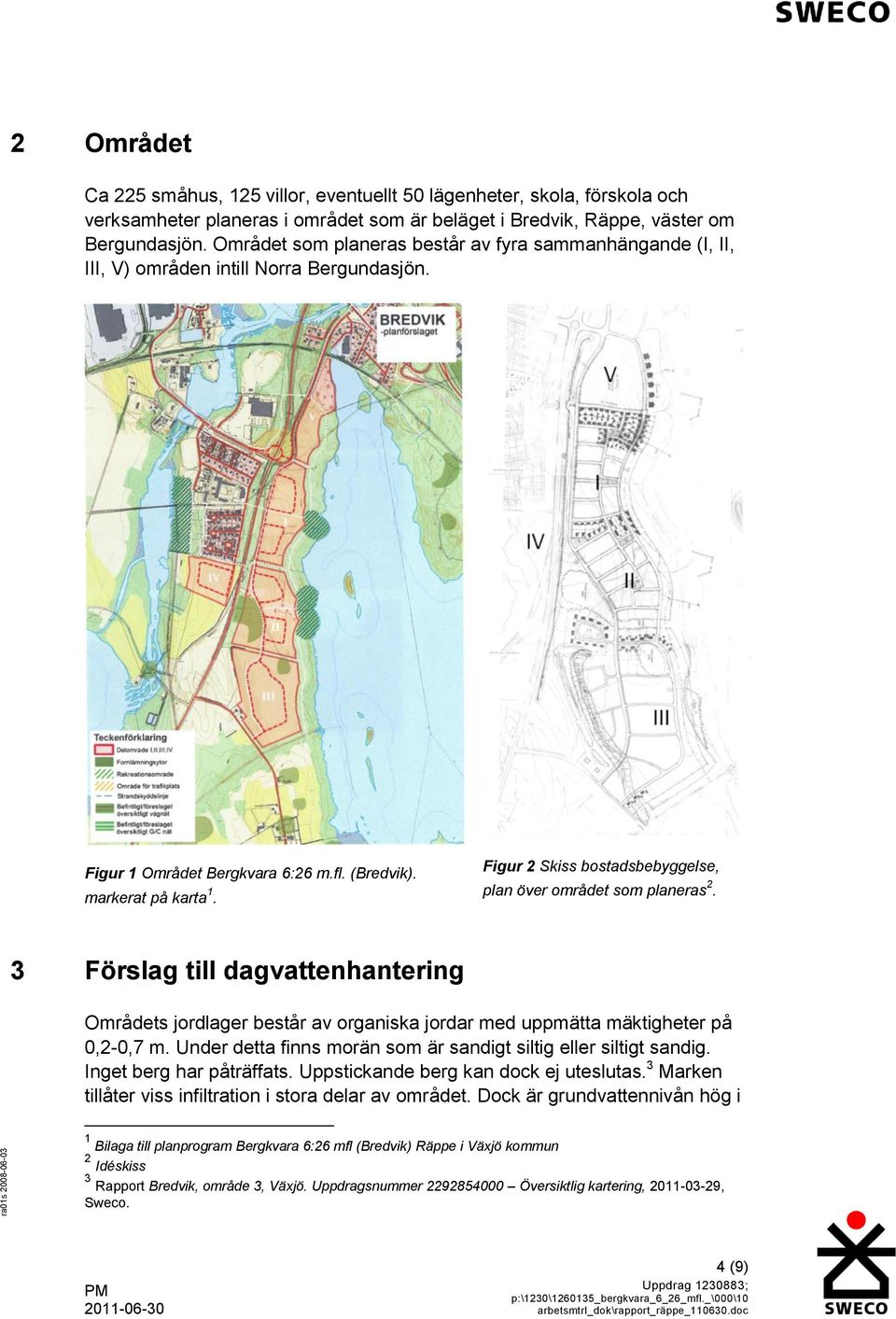

11 ra01s Området Ca 225 småhus, 125 villor, eventuellt 50 lägenheter, skola, förskola och verksamheter planeras i området som är beläget i Bredvik, Räppe, väster om Bergundasjön. Området som planeras består av fyra sammanhängande (I, II, III, V) områden intill Norra Bergundasjön. Figur 1 Området Bergkvara 6:26 m.fl. (Bredvik). markerat på karta 1. Figur 2 Skiss bostadsbebyggelse, plan över området som planeras 2. 3 Förslag till dagvattenhantering Områdets jordlager består av organiska jordar med uppmätta mäktigheter på 0,2-0,7 m. Under detta finns morän som är sandigt siltig eller siltigt sandig. Inget berg har påträffats. Uppstickande berg kan dock ej uteslutas. 3 Marken tillåter viss infiltration i stora delar av området. Dock är grundvattennivån hög i 1 Bilaga till planprogram Bergkvara 6:26 mfl (Bredvik) Räppe i Växjö kommun 2 Idéskiss 3 Rapport Bredvik, område 3, Växjö. Uppdragsnummer Översiktlig kartering, , Sweco (9) Uppdrag ; p:\1230\ _bergkvara_6_26_mfl._\000\10 arbetsmtrl_dok\rapport_räppe_ doc

12 ra01s den södra delen av området och här krävs sannolikt viss sänkning av grundvattennivån. Det vatten som inte infiltrerar i området föreslås ledas till fyra uppsamlingsytor där det huvudsakliga målet är att rena dagvattnet genom sedimentation och filtrering genom en vall. Efter denna behandling rinner vattnet till Norra Bergundasjön. Inga begränsningar finns gällande maximala flöden till sjön. Växjö kommun arbetar med en ny dagvattentaxa. Sannolikt kommer de fastighetsägare som fördröjer en viss del av dagvattnet på tomten att få reducerad dagvattentaxa. För att minska flödena i ledningarna kan vägarna utformas så att fördröjning av vägdagvatten görs (se normalsektion nedan). Figur 3 Möjlig utformning av normalsektion för gata med funktion för fördröjning av dagvatten 4. Det är viktigt att utforma vägar och ytor så att ytligt avrinnande vatten vid kraftiga regn inte kan rinna okontrollerat in i trädgårdar och orsaka skador på egendom. T.ex. kantsten på lämpliga ställen och eventuellt lägre partier på tomtmark som vid extrema regn kan fungera som diken och leda vattnet ner mot sjön kan vara lämpliga åtgärder. I södra delen där bebyggelsen görs glesare och av mer lantlig karaktär kan vara lämpligt med en mer öppen dagvattenhantering med grunda diken längs vägarna. Under dessa diken läggs lämpligen en dräneringsledning. 4 Normalsektion enligt Växjö kommun (9) Uppdrag ; p:\1230\ _bergkvara_6_26_mfl._\000\10 arbetsmtrl_dok\rapport_räppe_ doc

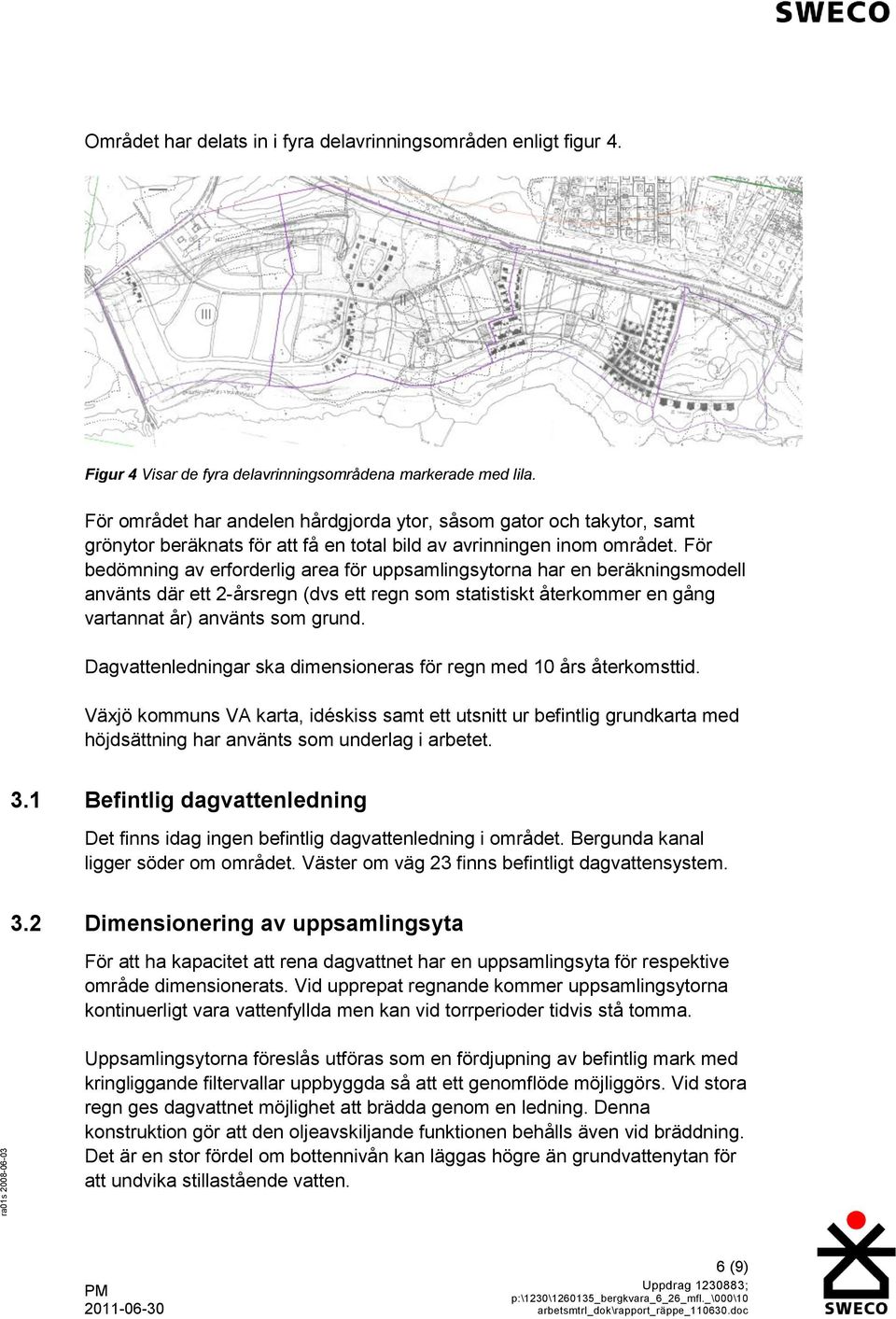

13 ra01s Området har delats in i fyra delavrinningsområden enligt figur 4. Figur 4 Visar de fyra delavrinningsområdena markerade med lila. För området har andelen hårdgjorda ytor, såsom gator och takytor, samt grönytor beräknats för att få en total bild av avrinningen inom området. För bedömning av erforderlig area för uppsamlingsytorna har en beräkningsmodell använts där ett 2-årsregn (dvs ett regn som statistiskt återkommer en gång vartannat år) använts som grund. Dagvattenledningar ska dimensioneras för regn med 10 års återkomsttid. Växjö kommuns VA karta, idéskiss samt ett utsnitt ur befintlig grundkarta med höjdsättning har använts som underlag i arbetet. 3.1 Befintlig dagvattenledning Det finns idag ingen befintlig dagvattenledning i området. Bergunda kanal ligger söder om området. Väster om väg 23 finns befintligt dagvattensystem. 3.2 Dimensionering av uppsamlingsyta För att ha kapacitet att rena dagvattnet har en uppsamlingsyta för respektive område dimensionerats. Vid upprepat regnande kommer uppsamlingsytorna kontinuerligt vara vattenfyllda men kan vid torrperioder tidvis stå tomma. Uppsamlingsytorna föreslås utföras som en fördjupning av befintlig mark med kringliggande filtervallar uppbyggda så att ett genomflöde möjliggörs. Vid stora regn ges dagvattnet möjlighet att brädda genom en ledning. Denna konstruktion gör att den oljeavskiljande funktionen behålls även vid bräddning. Det är en stor fördel om bottennivån kan läggas högre än grundvattenytan för att undvika stillastående vatten (9) Uppdrag ; p:\1230\ _bergkvara_6_26_mfl._\000\10 arbetsmtrl_dok\rapport_räppe_ doc

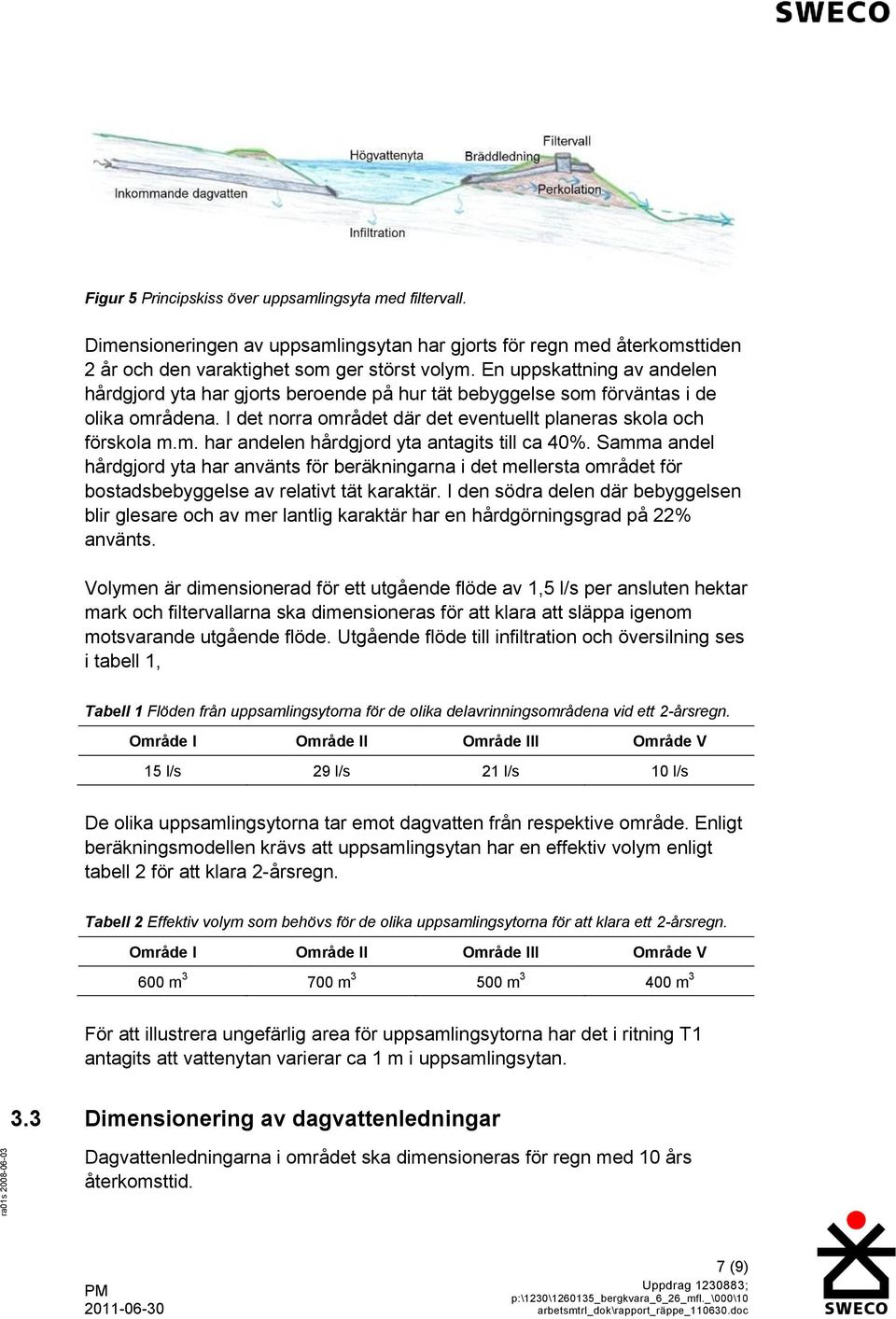

14 ra01s Figur 5 Principskiss över uppsamlingsyta med filtervall. Dimensioneringen av uppsamlingsytan har gjorts för regn med återkomsttiden 2 år och den varaktighet som ger störst volym. En uppskattning av andelen hårdgjord yta har gjorts beroende på hur tät bebyggelse som förväntas i de olika områdena. I det norra området där det eventuellt planeras skola och förskola m.m. har andelen hårdgjord yta antagits till ca 40%. Samma andel hårdgjord yta har använts för beräkningarna i det mellersta området för bostadsbebyggelse av relativt tät karaktär. I den södra delen där bebyggelsen blir glesare och av mer lantlig karaktär har en hårdgörningsgrad på 22% använts. Volymen är dimensionerad för ett utgående flöde av 1,5 l/s per ansluten hektar mark och filtervallarna ska dimensioneras för att klara att släppa igenom motsvarande utgående flöde. Utgående flöde till infiltration och översilning ses i tabell 1, Tabell 1 Flöden från uppsamlingsytorna för de olika delavrinningsområdena vid ett 2-årsregn. Område I Område II Område III Område V 15 l/s 29 l/s 21 l/s 10 l/s De olika uppsamlingsytorna tar emot dagvatten från respektive område. Enligt beräkningsmodellen krävs att uppsamlingsytan har en effektiv volym enligt tabell 2 för att klara 2-årsregn. Tabell 2 Effektiv volym som behövs för de olika uppsamlingsytorna för att klara ett 2-årsregn. Område I Område II Område III Område V 600 m m m m 3 För att illustrera ungefärlig area för uppsamlingsytorna har det i ritning T1 antagits att vattenytan varierar ca 1 m i uppsamlingsytan. 3.3 Dimensionering av dagvattenledningar Dagvattenledningarna i området ska dimensioneras för regn med 10 års återkomsttid (9) Uppdrag ; p:\1230\ _bergkvara_6_26_mfl._\000\10 arbetsmtrl_dok\rapport_räppe_ doc

15 ra01s Förutsättningar för uppsamlingsyta Uppsamlingsytorna i förslaget har placerats så att dagvattnet i resp. område kan rinna hit med självfall. Se figur 6. Figur 6 Uppsamlingsytor markerade med pil. För att få en god avvattning av tomterna bör höjdsättningen göras så att marken vid hus ligger ca m högre än intilliggande gatunivå. 4 Förslag till spillvattenanslutningar Ca 225 småhus, 125 villor, eventuellt 50 lägenheter, skola, förskola och verksamheter planeras i området. Det krävs två spillvattenpumpstationer i området för att klara avledningen. 4.1 Föreslagna anslutningspunkter Området lutar från väg 23 (+ ca 168 m) mot Norra Bergundasjön (+ ca 161 m). Spillvattnet föreslås rinna med självfall österut till två pumpstationer. Från dessa pumpstationer kan spillvattnet pumpas till befintligt spillvattennät väster om området. För att kunna bygga områden etappvis med olika färdigställandetider för respektive pumpstation dras lämpligen separata tryckledningar från pumpstationer västerut och ansluts i lämpliga punkter på befintligt spillvattennät. I bostadsområdena väster om planerat område ligger mest spillvattenledningar med dimension ca 200 mm. Dock finns en större ledning (400 mm) i Örbäcksvägen och söderut (se ritning T1). Exakta anslutningspunkter bestäms vid detaljprojekteringen i samarbete med Växjö kommun (9) Uppdrag ; p:\1230\ _bergkvara_6_26_mfl._\000\10 arbetsmtrl_dok\rapport_räppe_ doc

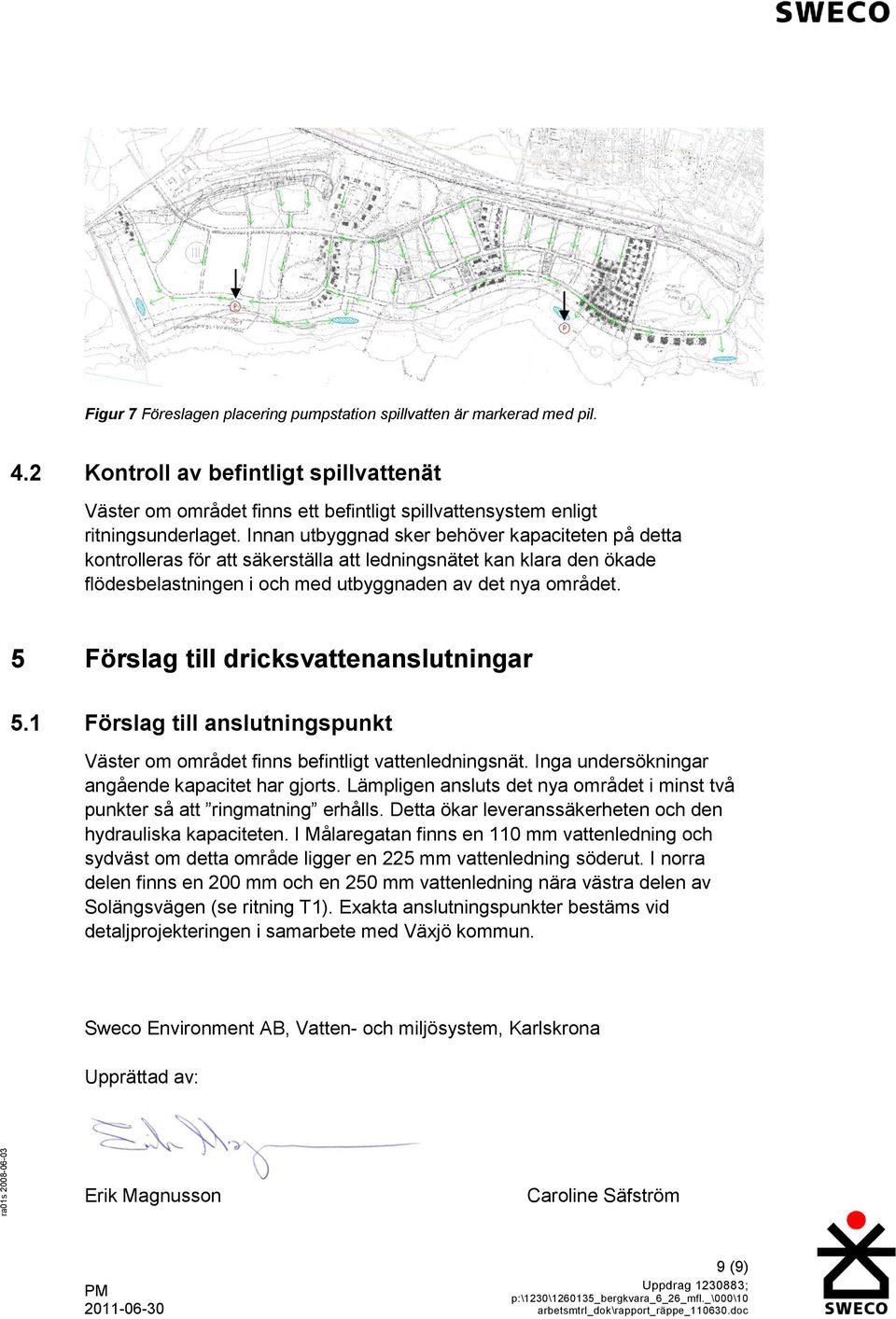

16 ra01s Figur 7 Föreslagen placering pumpstation spillvatten är markerad med pil. 4.2 Kontroll av befintligt spillvattenät Väster om området finns ett befintligt spillvattensystem enligt ritningsunderlaget. Innan utbyggnad sker behöver kapaciteten på detta kontrolleras för att säkerställa att ledningsnätet kan klara den ökade flödesbelastningen i och med utbyggnaden av det nya området. 5 Förslag till dricksvattenanslutningar 5.1 Förslag till anslutningspunkt Väster om området finns befintligt vattenledningsnät. Inga undersökningar angående kapacitet har gjorts. Lämpligen ansluts det nya området i minst två punkter så att ringmatning erhålls. Detta ökar leveranssäkerheten och den hydrauliska kapaciteten. I Målaregatan finns en 110 mm vattenledning och sydväst om detta område ligger en 225 mm vattenledning söderut. I norra delen finns en 200 mm och en 250 mm vattenledning nära västra delen av Solängsvägen (se ritning T1). Exakta anslutningspunkter bestäms vid detaljprojekteringen i samarbete med Växjö kommun. Sweco Environment AB, Vatten- och miljösystem, Karlskrona Upprättad av: Erik Magnusson Caroline Säfström (9) Uppdrag ; p:\1230\ _bergkvara_6_26_mfl._\000\10 arbetsmtrl_dok\rapport_räppe_ doc

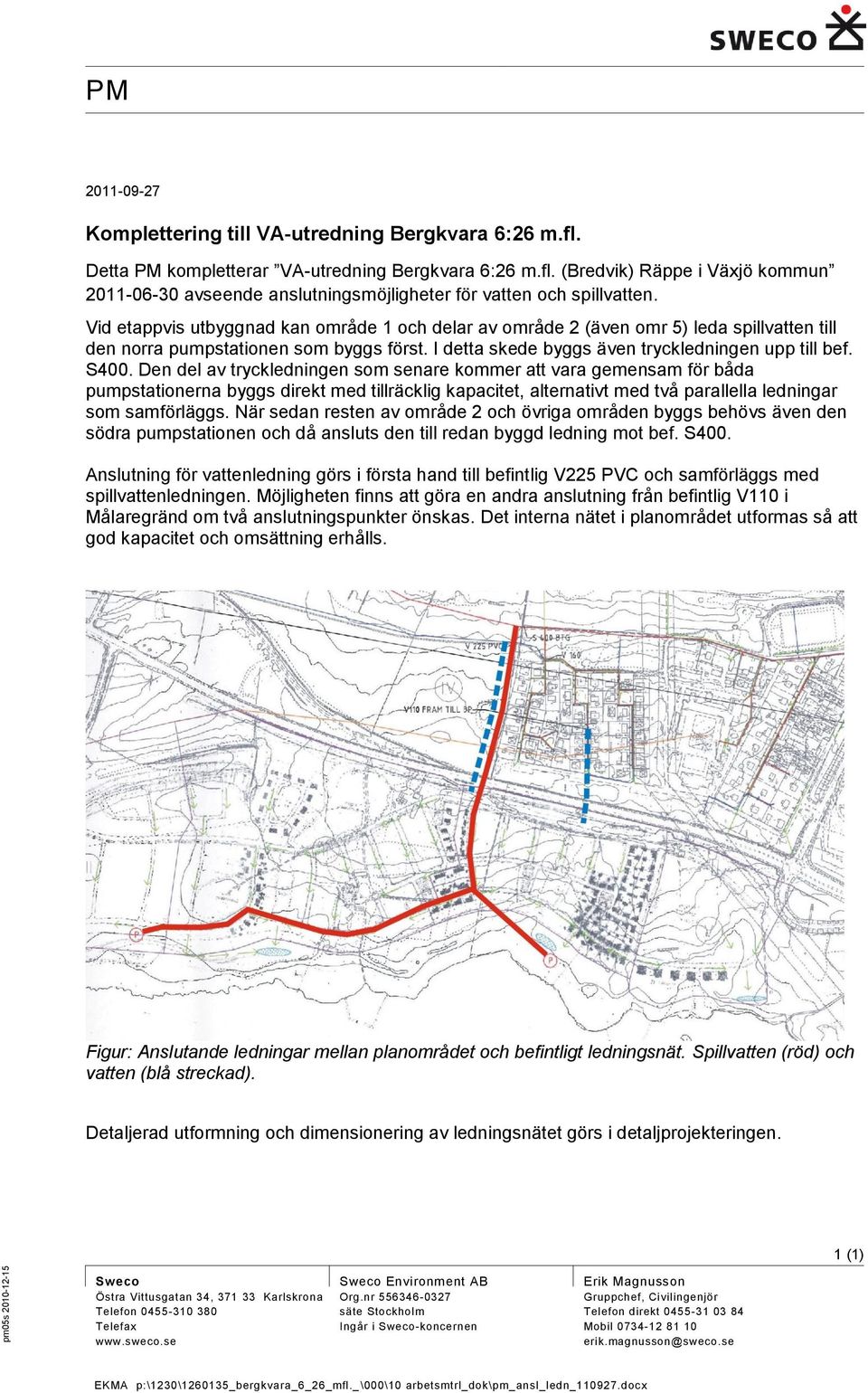

17 pm05s Komplettering till VA-utredning Bergkvara 6:26 m.fl. Detta kompletterar VA-utredning Bergkvara 6:26 m.fl. (Bredvik) Räppe i Växjö kommun avseende anslutningsmöjligheter för vatten och spillvatten. Vid etappvis utbyggnad kan område 1 och delar av område 2 (även omr 5) leda spillvatten till den norra pumpstationen som byggs först. I detta skede byggs även tryckledningen upp till bef. S400. Den del av tryckledningen som senare kommer att vara gemensam för båda pumpstationerna byggs direkt med tillräcklig kapacitet, alternativt med två parallella ledningar som samförläggs. När sedan resten av område 2 och övriga områden byggs behövs även den södra pumpstationen och då ansluts den till redan byggd ledning mot bef. S400. Anslutning för vattenledning görs i första hand till befintlig V225 PVC och samförläggs med spillvattenledningen. Möjligheten finns att göra en andra anslutning från befintlig V110 i Målaregränd om två anslutningspunkter önskas. Det interna nätet i planområdet utformas så att god kapacitet och omsättning erhålls. Figur: Anslutande ledningar mellan planområdet och befintligt ledningsnät. Spillvatten (röd) och vatten (blå streckad). Detaljerad utformning och dimensionering av ledningsnätet görs i detaljprojekteringen. 1 (1) Sweco Östra Vittusgatan 34, Karlskrona Telefon Telefax Sweco Environment AB Org.nr säte Stockholm Ingår i Sweco-koncernen Erik Magnusson Gruppchef, Civilingenjör Telefon direkt Mobil erik.magnusson@sweco.se EKMA p:\1230\ _bergkvara_6_26_mfl._\000\10 arbetsmtrl_dok\pm_ansl_ledn_ docx
