LÄR DIG REVIT STRUCTURE 2015 GRUNDER

Transkript

1 LÄR DIG REVIT STRUCTURE 2015 GRUNDER

2 LÄR DIG REVIT STRUCTURE 2015 GRUNDER Lagen om upphovsrätt Detta dokument skyddas enligt lagen om upphovsrätt. Det är förbjudet att kopiera eller flerfaldiga dokumentet till andra än den eller de som omfattas av denna licens. Brott mot denna lag kommer att beivras. Lär dig grundläggande principer för BIM (Building Information Modelling) med verktyg för parametrisk byggnadsdesign och dokumentation med hjälp av praktiska övningar. ISBN: I (svartvit) I (färg) Första upplaga Göteborg juni 2014 Jeppsson CAD Center AB

3 Läsa dokumentet Du kan enkelt blädra genom att klicka på sidans nedre hörn (höger om du vill bläddra framåt och vänstersidan om du vill blädra tillbaka i boken. Du kan också använda pilsymbolerna längst ner på sidan eller skriva in en sida du vill gå till i fältet. Innehållsförteckning Miniatyrer Genom att markera symbolen i menyn till vänster så visas innehållsförteckning. Du kan gå till ett avsnitt genom att klicka på motsvarande rad. Genom att markera symbolen så visas sidorna i boken som miniatyrer. Du kan gå till en viss sida genom att klicka på motsvarande miniatyr. Inställningar Du kan ställa in ljud och hur musen beter sig vid zoomning. Du kan också välja språk för menyer och funktioner. Info Här finner du kontaktinformation med länk till hemsida. Funktioner i skärmens nederkant Med dessa funktioner kan du: Zooma Ställa in automatiskt bläddring Söka efter ord i hela boken Lägga till bokmärke Lägga in en notis Markera text Välja helskärmsläge (ej ipad)

4 Innehåll Introduktion... 7 KAPITEL 1 Byggnadsinformationsmodellering BIM... 7 Lektion: Byggnadsinformationsmodellering BIM för konstruktion... 7 Om byggnadsinformationsmodellering... 8 Om dubbelriktad associativitet KAPITEL 2 Revit Structure grund Lektion: Utforska användargränssnittet Revit Structure användargränssnitt Menyfliksområdet Riktlinjer för att arbeta med användargränssnittet Övning: Utforska Revit Structure användargränssnitt Lektion: Arbeta med konstruktionselement och Families i Revit Om konstruktionselement Om familjer Riktlinjer för att arbeta med Revit Elements och Families Övning: Arbeta med konstruktionselement och familjer KAPITEL 3 Visning av byggnadsmodellen Lektion: Hantera vyer Om vyer Vyns egenskaper (View Properties) Riktlinjer för att arbeta med vyer Övning: Utforska vyer och modifiera vyegenskaper Lektion: Kontrollera visibilitet för objekt Kontroll av objektvisning Vymallar Modifiera linjestilar Att använda filter Riktlinjer för att kontrollera visning av objekt Övning: Kontrollera visningen av objekt Lektion: Arbeta med sektions- och elevationsvyer Om elevationsvyer och sektionsvyer Att kontrollera visning av sektions- och elevationssymboler Riktlinjer för att arbeta med sektions- och elevationsvyer Övning: Skapa och modifiera sektions- och elevationsvyer Lektion: Skapa och modifiera 3D vyer Om 3D vyer Navigering i 3D vyn Om kameror Skapa och modifiera kameravyer Ändra materialegenskaper Riktlinjer för att skapa och modifiera 3D vyer Övning: Arbeta med 3D vyer KAPITEL 4 Starta ett nytt projekt Lektion: Starta ett nytt projekt Om projekt Att skapa projektmallar Riktlinjer för att skapa projektmallsfiler Övning: Konfigurera ett projekt och överföra projektstandarder Lektion: Lägga till och redigera våningsplan Om våningsplan Lägga till och redigera våningsplan Riktlinjer för att lägga till och redigera våningsplan Övning: Att lägga till våningsplan Lektion: Skapa och redigera stomnät Om stomnät Riktlinjer för att skapa och modifiera stomlinjer Övning: Skapa och modifiera ett stomnät

5 KAPITEL 5 Att skapa konstruktionspelare och konstruktionsväggar Lektion: Att arbeta med konstruktionspelare Om konstruktionspelare Ladda in konstruktionspelare Att skapa nya typer av konstruktionspelare Verktyg och alternativ för konstruktionspelare Skapa öppningar i konstruktionspelare Riktlinjer för att arbeta med konstruktionspelare Övning: Placera och förändra konstruktionspelare Lektion: Arbeta med konstruktionsväggar Om konstruktionsväggar Typparametrar för konstruktionsväggar Individuella parametrar för konstruktionsväggar Om pilaster Skapa öppningar i väggen Riktlinjer för att arbeta med konstruktionsväggar Övning: Skapa konstruktionsväggstyper Övning: Skapa konstruktionsväggar med öppningar Övning: Skapa och redigera pilaster KAPITEL 6 Skapa konstruktionsstommar Lektion: Modellera stomme för bjälklag Om stombjälklag Om balkar Balkegenskaper Att skapa öppningar i balkar Riktlinjer för att placera och modifiera balkar Övning: Skapa stombjälklag Lektion: Arbeta med balkar och balksystem Om balkar och balksystem Egenskaper för balksystem Metoder för att skapa lutande balkar Arbetsgång för att skapa ett 3D balksystem Riktlinjer för att med balkar och balksystem Övning: Arbeta med balkar och balksystem Lektion: Arbeta med stålkonstruktioner Om stommar i konstruktionsstål Placera stålstomme-symboler i en planvy Metod för att applicera stagenheter Redigera stag Riktlinjer för att arbeta med konstruktionsstommar i stål Övning: Arbeta med konstruktionsstommar i stål Lektion: Arbeta med betongbalkar Om betongbalkar Alternativ för redigering av betongbalkens anslutningar Vertikal justering av balkar Riktlinjer för att arbeta med betongbalkar Övning: arbeta med betongbalkar KAPITEL 7 Skapa bjälklag och tak Lektion: Placera bjälklag Om bjälklagselement Metod för att placera ett bjälklagselement Skapa sluttande bjälklag Skapa schaktöppningar i bjälklag Riktlinjer för att placera bjälklag Övning: Placera och redigera bjälklagelement Lektion: Skapa tak och placera konstruktionsstommar Om tak Metod för att skissa tak Riktlinjer för att skapa tak Övning: Skapa ett sluttande tak med en stomme av stål

6 KAPITEL 8 Fundament Lektion: Applicera fundament Om fundament Skapa gjutna väggar och fundament Riktlinjer för att applicera fundament Övning: Applicera fundament Övning: Skapa ett hisschakt KAPITEL 9 Trappor och ramper Lektion: Skapa trappor Om trappor och räcken Skapa trappor Riktlinjer för att skapa trappor och trappräcken Övning: Skapa en U-formad trappa och en monolitisk trappa Lektion: Skapa ramper Om ramper Arbetsgång för att skapa ramper Riktlinjer för att skapa ramper Övning: Skapa en ramp och modifiera räcke KAPITEL 10 Skapa annoterade vyer och sammanställningar Lektion: Måttsättning Om temporära mått Om permanenta mått Om punktmåttsättning Riktlinjer för arbete med måttsättning Övning: Applicera mått och punktmåttsymboler Lektion: Arbeta med text och littera Om text Om littera Metod för att placera littera Parametrar för textplacering Riktlinjer för att arbeta med text och littera Övning: Placera pelar- och balklittera Lektion: Skapa uppställningar Om uppställningar Riktlinjer för att skapa uppställningar Övning: Skapa en symboluppställning Lektion: Att arbeta med förteckningar Om förteckningar Att arbeta med förteckningar Riktlinjer för att skapa och förändra förteckningar Övning: skapa förteckningar KAPITEL 11 Skapa detaljvyer Lektion: Arbeta med detaljvyer Om detaljvyer Metod för att spara och återanvända en detaljvy Riktlinjer för att spara och återanvända detaljvyer Övning: Placera 2D annotation i en detaljvy Lektion: Placera betongarmering Placera 3D armering Lägg till detaljkomponenter Riktlinjer för att placera betongarmering Övning: Placera armeringselement och detaljkomponenter Lektion: Arbeta med ritningsvyer Om ritningsvyer Metod för att skapa och återanvända ritningsvyer Riktlinjer för att återanvända ritningsvyer Övning: Skapa en ritningsvy Lektion: Arbeta med CAD-detaljer Alternativ för att importera och redigera CAD-filer Riktlinjer för arbete med CAD detaljer Övning: Importera och redigera DWG-detaljer

7 KAPITEL 12 Dokumentation Lektion: Ritningsblanketter och stämplar Om ritningsblanketter och ritningsstämplar Om revideringsspårning Skapa ritningsblankett med egna stämplar Skapa revideringsmoln Riktlinjer för att skapa och uppdatera ritningsstämplar Övning: Skapa ritningsblankett med egen formatmall Lektion: Skriv ut ritningar Utskriftsinställningar Skrivarinställningar Riktlinjer för utskrift av ritningar Övning: Skriv ut en ritning Lektion: Exportera innehåll till CAD format Inställningar för export Metod för att exportera vyer till CAD format Riktlinjer för att exportera innehåll till CAD-format Övning: Exportera vyer

8 Introduktion Välkommen till Autodesk Revit Structure 2015! Kursmaterialet kan användas som kurslitteratur på ett Authorized Training Center (ATC ), utbildning för företag eller skolor. Även om kursmaterialet är framtaget i första hand till lärarledda kurser så fungerar det även bra för självstudier. Denna introduktion innehåller följande: Kursmål Förkunskapskrav Användandet av kursmaterialet Installation av övningsfiler på CD Feedback Denna kurs är kompletterande till programdokumentationen. För detaljerade förklaringar av funktioner och funktionalitet, använd hjälpfunktionen. Kursmål Efter att du har slutfört denna kurs bör du kunna: Förstå BIM konceptet (Building Information Modelling), dubbelriktad associativitet och parametriska relationer i Revit. Förstå användargränssnittet och förklara parametriska objekt och familjer. Hantera vyer i projektutforskaren, skapa elevationsvyer, sektionsvyer, 3D vyer samt kontrollera objektens visning i vyer. Definiera projektstandard och föra över projektstandard mellan projekt samt att arbeta med våningsplan och stomnät. Arbeta med konstruktionspelare och konstruktionsväggar. Skapa stombjälklag genom att använda balkar, arbeta med balkar och balksystem. Placera och redigera moment-konstruktionsstommar och stagade stom-moduler i stål samt att arbeta med betongbalkar. Skapa bjälklag i konstruktionsmodeller, skapa tak och fackverksramar för tak. Skapa fundament i konstruktionsmodellen. Skapa trappor och olika typer av ramper. Skapa detaljhänvisningar, detaljvyer och ritningsvyer, symbolförteckningar/uppställningar samt arbeta med måttsättning, texter och littera. Placera 3D och 2D armeringsdetaljer och detaljkomponenter samt importerade CAD-detaljer för detaljerade betongsektionsvyer. Arbeta med ritningsblanketter med ritningshuvud, plottning av blad samt att exportera Revit Structure innehåll till CAD format. Förkunskapskrav Denna kurs är utformad för nybörjare i Revit Structure. Inga tidigare CAD kunskaper krävs. Det rekommenderas att du har: Kunskaper i grundläggande byggnadskonstruktion. Färdigheter I användandet av Microsoft Windows. Användandet av kursmaterialet Lektionerna är självständiga. Det rekommenderas dock att du fullföljer lektionerna i den ordning de är upplagda om inte det är så att du redan har kunskaper i konceptet och funktionaliteten som beskrivs i lektionen. Varje kapitel innehåller: Lektioner Vanligtvis två eller fler lektioner i varje kapitel. Övningar Praktiska, relevanta exempel för dig att öva på genom att använda funktionaliteten du precis har lärt dig. Varje övning innehåller steg-för-steg beskrivningar och bilder för att hjälpa dig genomföra övningen. Introduktion

9 Installera övningsfiler Övnigsfiler till denna bok finns att ladda ner. Inloggningsuppgifter erhålls via Feedback Vi tar tacksamt emot feedback på vårt kursmaterial. Om du har förslag på förbättringar eller om du vill rapportera ett fel i boken eller i övningsfilerna så kan du ringa till Jeppsson CAD/CAE Center på tel eller maila dina kommentarer till kurs@jeppsson.se. Introduktion

10 KAPITEL 1 Byggnadsinformationsmodellering BIM Byggnadsinformationsmodellering (BIM) innebär ett integrerat arbetsflöde som bygger på samordnad, pålitlig information om ett projekt allt ifrån design och konstruktion till förvaltning. Revit är en programvara som är utvecklad specifikt för detta ändamål. BIM konceptet underlättar också beslut relaterade till en hållbar utveckling genom att förse arkitekter och ingenjörer verktyg för att noggrant kunna visualisera, simulera och analysera byggnadens utformning tidigt i designprocessen. Målsättning Efter att ha avslutat detta kapitel bör du ha insikt i byggnadsinformationsmodellerings- (BIM) metodiken. Lektion: Byggnadsinformationsmodellering BIM för konstruktion Den här lektionen beskriver byggnadsinformationsmodellering (BIM) för konstruktion. Att använda byggnadsinformationsmodellering resulterar i bättre ritningar, kortare ledtider och förbättrad produktivitet. Det ger professionella inom byggnadsindustrin en möjlighet att designa, konstruera och förvalta byggnader av högre kvalitet till en lägre kostnad. Målsättning Efter att ha avslutat detta kapitel kommer du att kunna: Beskriva byggnadsinformationsmodellering. Beskriva dubbelriktad associativitet. Lektion: Byggnadsinformationsmodellering BIM för konstruktion

11 Om byggnadsinformationsmodellering Byggnadsinformationsmodellering är en metodik för dokumentation och byggnadsdesign. Den gör det möjligt för dig att skapa och hantera informationen i ett byggnadsprojekt. All information lagras i endast en byggnadsmodells databas. Detta garanterar att informationen är samordnad, konsekvent och fullständig. Traditionellt har byggnadsindustrin illustrerat byggprojekt med manuellt framställda ritningar. Information tillfördes genom att använda anteckningar och specifikationer. I och med tillkomsten av CAD teknologin så blev processen automatiserad. Det som emellertid inte skiljer grafiska CAD system och objektorienterade CAD system från manuellt framställda ritningar är att de alla är en grafisk abstraktion av en planerad byggdesign. Utvecklingen av BIM metodiken har vänt på detta förhållande. Revit använder sig av byggnadsinformationsmodellering för att sammanställa informationen i ett byggprojekt som sedan presenteras som 2D och 3D vyer, tabeller eller i andra format. Arkitekter och ingenjörer kan använda digital designinformation för att analysera och förstå hur deras projekt kommer att fungera innan det är byggt. Att utveckla och utvärdera olika alternativ simultant underlättar jämförelse och ger stöd åt beslut för hållbar utveckling. Hos Autodesk är BIM kärnan i design för hållbar utveckling inom bygg. Definition av byggnadsmodellering BIM är ett integrerat arbetsflöde som bygger på koordinerad tillförlitlig information om ett projekt från design och konstruktion till förvaltning. Genom att använda BIM kan arkitekter, ingenjörer, entreprenörer och ägare enkelt skapa samordnad digital designinformation och dokumentation. Informationen kan också användas för att noggrant förutsäga funktionalitet, utseende och kostnader. Projektet kan genom detta levereras snabbare, mer ekonomiskt och med mindre inverkan på miljön. Koordinerad och konsistent information används igenom hela BIM processen för att: Skapa innovativa projekt generera analyser redan i ett tidigt utvecklingsskede. Bättre kunna realistiskt visualisera och simulera utformning, prestanda och kostnad. Dokumentationen skall bli mer korrekt. sakunna leverera färdiga projekt på kortare tid med ekonomiska och miljömässiga vinster. Hydrogis ABAutodesks BIM koncept medger ett koordinerat arbetsflöde med dataintensiva modeller med programvaror baserade på Revit familjen. Förvalta Planera Bygga Konstruera Kapitel 1: Byggnadsinformationsmodellering BIM

12 Revit och byggnadsinformationsmodellering Revit är en programvara som är specifikt utvecklad för byggnadsinformationsmodellering (BIM). Vid traditionellt ritande och vid användande av CAD programvara representeras designens geometri med hjälp av stiliserade symboler i angivna ritningar. Några exempel på dessa ritningar kan utgöras av ett antal planer, elevationer och sektioner. Dessa illustrationer är i huvudsak oberoende av varandra. I en programvara med byggnadsinformationsmodellering representeras designen med ett antal intelligenta objekt och element såsom väggar, fönster och vyer. Dessa objekt har parametriska egenskaper. Informationen om objekten och elementen lagras i en enda byggnadsmodells databas. Ett obegränsat antal av olika vyer som innehållet data från modellen kan extraheras. Plattformen Revit är ett byggnads- och dokumentationssystem som stödjer insatserna som krävs i ett byggprojekt för såväl design, dokumentation som konstruktion. På grund av den parametriska teknologin så uppdateras alla förändringar överallt i ditt projekt automatiskt inklusive modell vyer, ritningar, tabeller, förteckningar, sektioner och planer. Byggnadsinformation skräddarsydd för användaren I programvaror som använder byggnadsinformationsmodellering lagras informationen i en enda byggnadsmodell i stället för i ett format som är baserat på presentation såsom en ritningsfil eller ett kalkylblad. Byggnadsmodellen visar information som kan redigeras och granskas i vyer och i format som är lämpliga och bekanta för användaren. Exempel på detta är konstruktionsdetaljer eller en stomplan. Till exempel så representeras konstruktionsbalkar på ett annat sätt i en stomplan än i en konstruktionsdetaljvy. Emedan balken representeras med en linje i planvy är den realistiskt presenterad i detaljvyn. Båda representerar dock samma konstruktionselement. Lektion: Byggnadsinformationsmodellering BIM för konstruktion

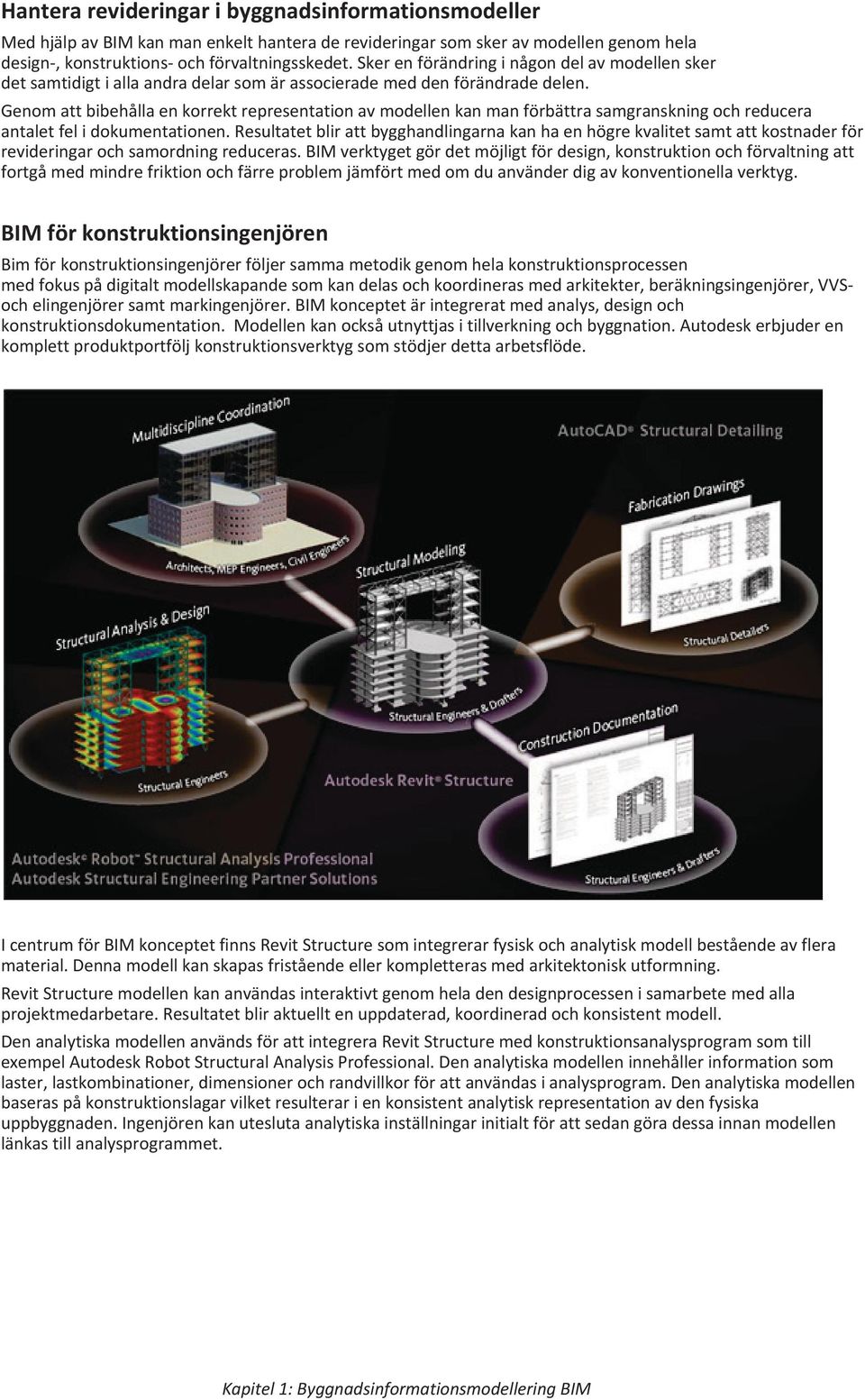

13 Hantera revideringar i byggnadsinformationsmodeller Med hjälp av BIM kan man enkelt hantera de revideringar som sker av modellen genom hela design-, konstruktions- och förvaltningsskedet. Sker en förändring i någon del av modellen sker det samtidigt i alla andra delar som är associerade med den förändrade delen. Genom att bibehålla en korrekt representation av modellen kan man förbättra samgranskning och reducera antalet fel i dokumentationen. Resultatet blir att bygghandlingarna kan ha en högre kvalitet samt att kostnader för revideringar och samordning reduceras. BIM verktyget gör det möjligt för design, konstruktion och förvaltning att fortgå med mindre friktion och färre problem jämfört med om du använder dig av konventionella verktyg. BIM för konstruktionsingenjören Bim för konstruktionsingenjörer följer samma metodik genom hela konstruktionsprocessen med fokus på digitalt modellskapande som kan delas och koordineras med arkitekter, beräkningsingenjörer, VVSoch elingenjörer samt markingenjörer. BIM konceptet är integrerat med analys, design och konstruktionsdokumentation. Modellen kan också utnyttjas i tillverkning och byggnation. Autodesk erbjuder en komplett produktportfölj konstruktionsverktyg som stödjer detta arbetsflöde. I centrum för BIM konceptet finns Revit Structure som integrerar fysisk och analytisk modell bestående av flera material. Denna modell kan skapas fristående eller kompletteras med arkitektonisk utformning. Revit Structure modellen kan användas interaktivt genom hela den designprocessen i samarbete med alla projektmedarbetare. Resultatet blir aktuellt en uppdaterad, koordinerad och konsistent modell. Den analytiska modellen används för att integrera Revit Structure med konstruktionsanalysprogram som till exempel Autodesk Robot Structural Analysis Professional. Den analytiska modellen innehåller information som laster, lastkombinationer, dimensioner och randvillkor för att användas i analysprogram. Den analytiska modellen baseras på konstruktionslagar vilket resulterar i en konsistent analytisk representation av den fysiska uppbyggnaden. Ingenjören kan utesluta analytiska inställningar initialt för att sedan göra dessa innan modellen länkas till analysprogrammet. Kapitel 1: Byggnadsinformationsmodellering BIM

14 Autodesk Robot Structural Analysis Professional programvaran är ett mångsidigt och snabbt konstruktionsanalysverktyg som ingår i BIM konceptet som medger analys av vitt varierande konstruktioner. Revit Structure används också för att skapa nödvändig dokumentation för projektet. Den dubbelriktade associativiteten säkerställer att alla ändringar som görs i modellen automatiskt uppdateras i samtliga ritningar. Revit Structure kan också användas tillsammans med AutoCAD för att producera detaljritning. Modellen kan även användas för att skapa tillverkningsritningar för stål och armeringsplaner som underlag för inköp med exempelvis AutoCAD Structural Detailing programvara. Om dubbelriktad associativitet En av Revits huvudfunktioner är den dubbelriktade associativiteten som garanterar att alla ändringar som görs i modellen reflekteras omedelbart i alla berörda delar. Definition av dubbelriktad associativitet Den dubbelriktade associativiteten är förmågan hos byggnadsinformationsmodellen att samordna ändringar som gjorts i en vy och låta förändringen synkront uppdatera alla de andra vyerna. Dubbelriktad associativitet är automatiskt applicerad på alla komponenter, vyer och noteringar. Som exempel, om storlek och placering av en pelare ändras så reflekteras det i alla planvyer, detaljplaner, förteckningar och sammanställningar. Balkar anslutna till pelaren kommer också att uppdateras med förändringen. Revit garanterar att byggsektioner och elevationer omedelbart är tillgängliga, uppdaterade och korrekta. Lektion: Byggnadsinformationsmodellering BIM för konstruktion

15 Parametriska förhållanden Termen parametrisk refererar till förhållandet mellan de olika elementen i en byggmodell. Dessa förhållanden möjliggör för programvaran att samordna och hantera förändringarna som görs i byggmodellen. Förhållandena skapas antingen automatiskt av programvaran eller så skapar du dem själv. Inom matematiken och i mekanik CAD, kallas antalet eller de karaktäristiska egenskaperna som definierar deras förhållande för parametrar; därför kallas programvarans sätt att bygga upp objekt för parametriskt. Det är den parametriska uppbyggnaden som är grunden för den samordning och de produktivitetsfördelar som BIM metodiken ger. Uppdatera byggnadsmodellen En fundamental egenskap hos BIM-programvara är möjligheten att koordinera förändringar med bibehållen konsistens. Ritningar och länkar behöver inte uppdateras manuellt. När en förändring görs då detekterar den dubbelriktade assosiativiteten de element som påverkas och överför förändringen till alla berörda element. Exempel på dubbelriktad associativitet Vänd på en sektionslinje och alla vyer uppdateras. Rita en vägg i planvy och den tas upp i alla andra vyer inklusive materialmängdningen. Byt typ av balk eller elektrisk armatur i en förteckning och förändringen kommer synkront att uppdateral alla de andra vyerna, både grafiska och icke grafiska. Exempel på parametriska förhållanden Balkar anslutna till en stödjande pelare som placeras i stomnät. När en stomnätslinje flyttas kommer pelare att flyttas med och balklängderna automatiskt att justeras. En fackverkskonstruktion använder parametriska villkor som definierar antalet sektioner och längder av diagonalelement. Om spännvidden för fackverket ändras kommer vertikalelement att läggas till eller tas bort och diagonalelementen justeras. Kapitel 1: Byggnadsinformationsmodellering BIM

16 KAPITEL 2 Revit Structure grund Innan du börjar använda Revit Structure bör du bekanta dig med användargränssnittet, de olika typerna av objekt som du kommer att använda för att skapa din design och projektets grundläggande mallritningar (Templates). Målsättning Efter att du avslutat detta kapitel bör du kunna: Använda Revit Structure användargränssnittet. Arbeta med olika typer av Revit Elements och Families. Lektion: Utforska användargränssnittet Den här lektionen beskriver hur du bäst använder de olika delarna av Revit Structure användar-gränssnittet (Interface). Först kommer du att bekanta dig med det huvudsakliga användargränssnittet med menyfliksområdet (Ribbon). Sedan lär du dig att använda funktionerna i Build-menyn i Structure-fliken och får lite råd om hur du bäst använder användargränssnittet. Lektionen avslutas med en praktisk övning där du utforskar användar-gränssnittet. Revit Structure tillhandahåller ett användarvänligt gränssnitt där de flesta kommandona och verktygen finns på panelerna under menyflikar. För att snabbt och enkelt komma åt de vanligaste och mest använda kommandona som finns under menyfliken Structure, menyfliken Modify, vsiningskontrollmenyn och snabbvalsmenyer (Context Menus). Statusraden ger dig information och råd som hjälper dig under ditt arbete. God kännedom om programmets användargränssnitt hjälper dig att bli mer effektiv när du arbetar med programmet. Revit Structure användargränssnitt med en projektfil öppen. Målsättning Efter att du avslutat denna lektion kommer du att kunna: Identifiera de olika delarna av Revit Structure Interface (användargränssnitt). Beskriva panelerna i menyfliksområdet (Ribbon Panels). Förklara hur användargränssnittet används mest effektivt. Utforska Revit Structure användargränssnittet. Lektion: Utforska användargränssnittet

17 Revit Structure användargränssnitt Revit Structure är en kraftfull CAD applikation som använder sig av byggnadsinformations-modellering och körs på Microsoft Windows operativsystem. Som alla Windows applikationer kännetecknas användargränssnittet av menyer, verktygsfält, dialogrutor och fönster som har olika funktioner. Du kan använda musen för att välja kommandon från verktygsfälten. Senast använda filer (Recent Files Window) Varje gång du startar programmet öppnas ett fönster var de senaste filerna (Recent Files) visas. Rutan till vänster innehåller länkar till senaste öppnade projekt eller familjefiler (Family Files). Bilden visar Recent Files Window. Menyer och menyflikar 7 Bilden nedan visar menyfliksområdet (Ribbon), som består av menyflikar, paneler och verktygsknappar. 1. Applikationsmenyn (Application Button) Revitknappen ger tillgång till vanliga kommandon så som Save, Print och Publish. 2. Menyflik (Ribbon Tab) Under varje flik finns en uppsättning med paneler som ger åtkomst till de olika funktionerna. Endast en menyflik kan vara aktiv i taget. (På bilden är Structure fliken vald). 3. Panel (Panel) Likartade funktioner är grupperade på de olika panelerna. 4. Expanderbar panel (Expanded Panel) Expanderar varje panel med tillgång till fler relaterade funktioner. Panelen kan tillfälligt låsas i expanderat läge vid behov. 5. Verktygsknapp (Button) Aktiverar en funktion eller verktyg. 6. Delad verktygsknapp (Split Button) Öppnar en drop-down ruta med alternativ för det valda verktyget. 7. Dialog öppning (Dialog Launcher) Öppnar en dialogbox. Kapitel 2: Revit Structure Grund

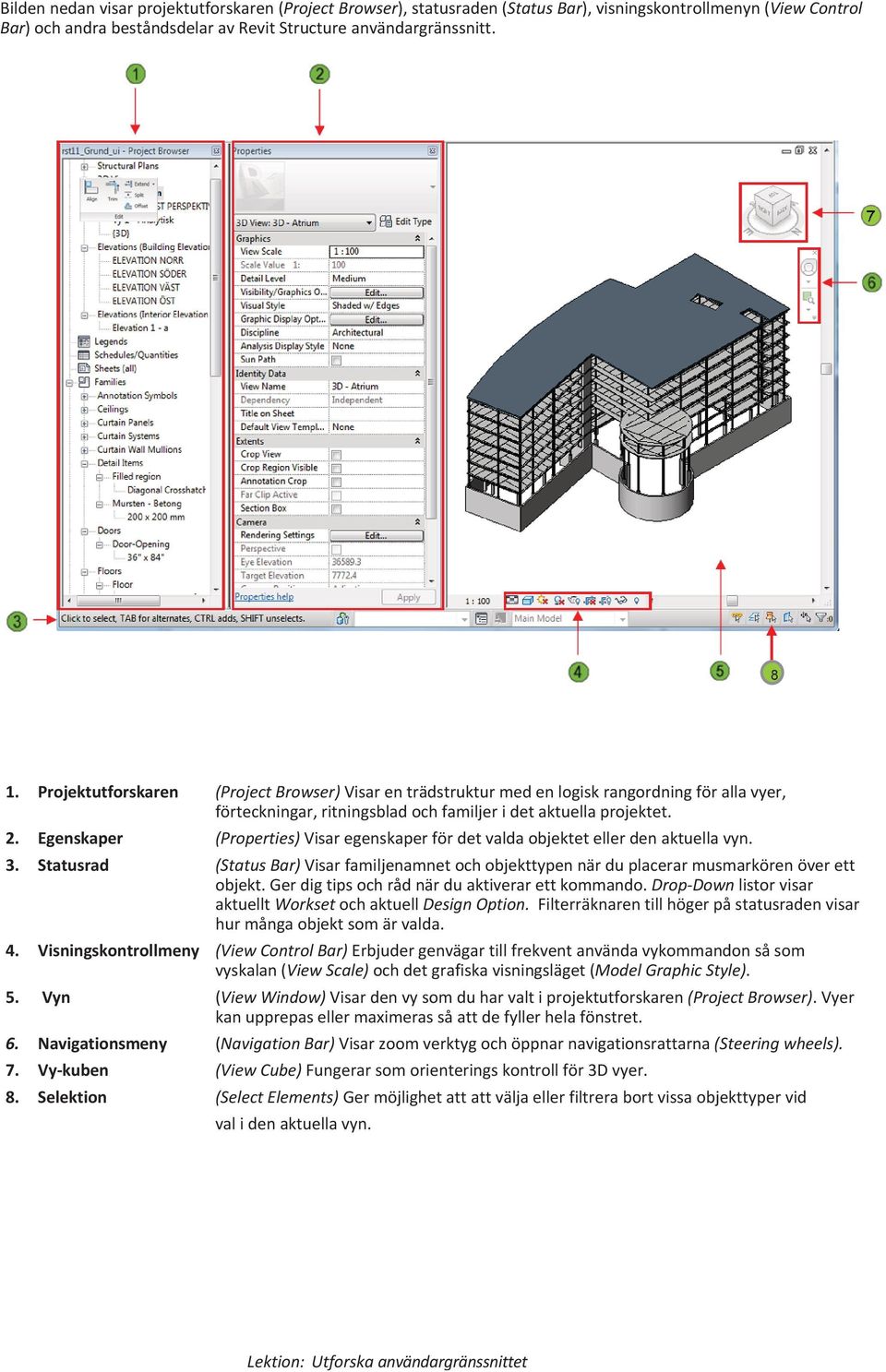

18 Bilden nedan visar projektutforskaren (Project Browser), statusraden (Status Bar), visningskontrollmenyn (View Control Bar) och andra beståndsdelar av Revit Structure användargränssnitt Projektutforskaren (Project Browser) Visar en trädstruktur med en logisk rangordning för alla vyer, förteckningar, ritningsblad och familjer i det aktuella projektet. 2. Egenskaper (Properties) Visar egenskaper för det valda objektet eller den aktuella vyn. 3. Statusrad (Status Bar) Visar familjenamnet och objekttypen när du placerar musmarkören över ett objekt. Ger dig tips och råd när du aktiverar ett kommando. Drop-Down listor visar aktuellt Workset och aktuell Design Option. Filterräknaren till höger på statusraden visar hur många objekt som är valda. 4. Visningskontrollmeny (View Control Bar) Erbjuder genvägar till frekvent använda vykommandon så som vyskalan (View Scale) och det grafiska visningsläget (Model Graphic Style). 5. Vyn (View Window) Visar den vy som du har valt i projektutforskaren (Project Browser). Vyer kan upprepas eller maximeras så att de fyller hela fönstret. 6. Navigationsmeny (Navigation Bar) Visar zoom verktyg och öppnar navigationsrattarna (Steering wheels). 7. Vy-kuben (View Cube) Fungerar som orienterings kontroll för 3D vyer. 8. Selektion (Select Elements) Ger möjlighet att att välja eller filtrera bort vissa objekttyper vid val i den aktuella vyn. Lektion: Utforska användargränssnittet

19 Dockningsbara dialogrutor Projektutforskaren (Project Browser) och Egenskaper (Properties) är två dialogrutor som används mycket ofta i det dagliga arbetet med Revit. De dialogrutor som man oftast använder kan dockas till kanter eller placeras fritt på arbetsytan. Man kan även addera flera dialogrutor i ett och samma fönster varvid respektive dialogruta kommer att öppnas med en flik längst ner i fönstret. Se exemplet nedan där Projektutforskaren och Egenskaper har dockats bredvid varandra i bilden till vänster och i den högra bilden har dessa integrerats i samma fönster. Applikationsmenyn Applikationsmenyn ger tillgång till många av de vanligaste filhanteringsverktygen inklusive exportfunktioner och möjlighet att publisera dokument. Kapitel 2: Revit Structure Grund

20 Snabbvalsmenyn Snabbvalsmenyn (Quick Access Toolbar) innehåller de mest använda funktionerna som t ex. ångra och återskapa. Du kan skräddarsy din egen snabbvalsmeny genom att lägga till funktioner från menyflikarna. InfoCenter menyn I infocenter kan du söka information och få tillgång till subscription service och produktrelaterade uppdateringar. Du kan även nå hjälpavsnitten. Arbeta med genvägsmenyer (Context Menus) Genvägssmenyer(Context menus) visas när du högerklickar på ett objekt eller ett område på gränssnittet. Dessa snabbvalslistor innehåller kommandon som Zoom och andra kommandon som är berörda av den aktuella arbetsuppgiften. Om du t.ex. placerar ut en vägg, väljer den och högerklickar så visas kommandon som ändrar orientering och anslutna element. Lektion: Utforska användargränssnittet

21 Menyfliksområdet Menyfliksområdet (Ribbon) finns längst upp i programfönstret. Du kan använda menyfliksområdet för att snabbt nå kommandon som hjälper dig att färdigställa ett byggprojekt. Menyfliksområdet har nio flikar med underliggande paneler (panels) med verktyg. Du kan skräddarsy ditt menyfliksområde genom att välja kontrollen längst till höger under fliken Manage. Illustrationen visar menyfliksområdet med flikarna. Komplett menyfliksområde Menyflikar minimerade till menyfliksrubriker och panelrubriker med ikoner Menyflikar minimerade till menyfliksrubriker och panelrubriker Menyflikar minimerade till endast menyflikrubriker Här listas de olika menyflikarna och kommandona som du når genom dem. Flik Structure Insert Annotate Analyze Massing & Site Collaborate View Manage Modify Verktyg och alternativ Här hittar du grundläggande funktioner för att placera byggnadsobjekt som balkar, pelare, stag, väggar, bjälklag och fundament. Här finns också kommandon för att skapa trappor och ramper, armering, våningsplan, arbetsplan och modell. Här kan du länka in eller placera in externa CAD filer eller andra externa Revitmodeller, ladda in Revitfamiljer från befintliga bibliotek eller on-line Innehåller verktyg för måttsättning och textnoteringar, detaljritning, litterering och symboler. Innehåller verktyg relaterade till den analytiska modellen som till exempel att applicera laster, kontrollera randvillkor och kontroll av den analytiska modellen. Kommandon för volymstudier och för att omvandla volymer till BIM komponenter. Hantering av markmodeller/topografiytor Verktyg för arbetsgrupper med möjlighet att dela upp modellen i Worksets där olika arbetsgrupper kan arbeta med olika delar samtidigt. Kommandon för att skapa nya vyer för projekt så som planer, sektioner elevationer och förteckningar. Fliken innehåller också verktyg för att växla mellan olika vyer och kontroll av användargränssnittets verktygsfält. Hantering av projektstandarder, hantering av typparametrar och macros. Redigeringskommandon för att göra förändra element i din byggnadsmodell. Kapitel 2: Revit Structure Grund

22 Anpassningsbara menyflikar När du väljer ett verktyg eller markerar ett objekt kommer motsvarande menyflik att öppnas med tillhörande paneler med verktyg och funktioner. Typvalslista (Type Selector drop-down) och objektegenskaper (Element Properties drop-down) och andra verktyg finns tillgängliga under aktuell flik. Optionsmenyn visas strax nedanför menyfliksområdet. På bilden är verktyget Beam aktiverat och därmed öppnas menyfliken Place Beam automatiskt. 1. Typegenskaper Type Properties - Visar egenskaperna för objekttypen för det valda objektet. Dessa egenskaper är gemensamma för alla objekt av sammma typ i det aktuella projektet. 2. Objektegenskaper Properties - Visar egenskaperna för det valda objektet. Properties styr bland annat orientering och placering av objektet i modellen. I denna dialogruta finner du typvalslistan (Type Selector drop-down) där valet av typ för placering kan göras. 3. Optionsmeny Options Bar - Ger alternativ för att konfigurera det objekt du skapar eller modifierar. Alternativen växlar beroende på vilket verktyg eller objekt som är valt. Dialogrutan Properties Dialogrutan Type Properties Egendefinierade tangentbordskommandon Genom att välja User Interface i menyfliken View är det möjligt att konfigurera egendefinierade kortkommandon för de mest använda funktionerna i Keyboard Shortcuts. Lektion: Utforska användargränssnittet

23 Riktlinjer för att arbeta med användargränssnittet Användargränssnittets menyflikar tillsammans med projektutforskaren (Project Browser) hjälper dig att arbeta effektivt. Riktlinjerna som följer hjälper dig att arbeta på rätt sätt med användargränssnittet. Använd musmarkörens tooltip visningarna för att visa tangentbordskommandona för de mest använda verktygen. Musmarkörens tooltip visas när du rör markören över en verktygsikon i menyfliksområdet i stället för en kommandorad så kan du i Revit skriva in ett tangentbordskommando för att nå verktyget. Tangentbordskommandot VG till exempel kommer att öppna Visibility/Graphics dialogboxen. Ställ in nivån för den hjälp som visas när markören placeras över en funktion genom att välja Options under applikationsmenyn. Välj nivå beroende å hur avancerad användare du är. Modify läget är aktiverat som standard när inget arbete utförs. För att snabbast avsluta en operation markera ESC två gånger för att återgå till Modify läget. Använd optionsmenyn för att göra kommandospecifika inställningar som t ex att ställa vägghöjd när du placerar ut väggar. Detta är snabbare än att justera i efterhand. Använd projektutforskaren för att skapa, radera, förändra eller byta mellan vyerna. Projektutforskaren hjälper dig att snabbt och enkelt hantera vyerna i ett projekt. Läs fingervisningarna och råden som visas på statusraden under tiden som du arbetar. De ger dig värdefull information om hur du använder kommandot. Integreara dialogrutor som används ofta i samma dialogfönster vilket sparar plats på arbetsytan. Kapitel 2: Revit Structure Grund

24 Övning: Utforska Revit Structure användargränssnitt I den här övningen kommer du att utforska olika delar i användargränssnittet. Ditt företag har infört Revit Structure som verktyg. Du behöver utforska och lära dig användargränssnittet innan du kan börja arbeta på ett projekt. Följande skall göras: Utforska vyerna i en modell. Utforska modellens egenskaper genom användargränssnittet. Genomförd övning 1. Öppna rst15_grund_ui.rvt. Filen öppnas i 3D Atrium vyn. OBS: Bilderna kan skilja sig något beroende på hur du navigerar i projektet. 2. Studera menyflikarnas namn. 3. Klicka på varje flik och studera panelerna och dess innehåll. Notera uppbyggnad och organisation av flikarna. 4. På InfoCenter verktygsfältet i övre högra hörnet av bildskärmen, aktivera drop-down listan för hjälp som visas i bilden. Expandera Drop down listan för hjälpen på verktygsfältet Infocenter i övre högra hörnet på skärmen som bilden visar. Lektion: Utforska användargränssnittet

25 5. Markera F1 för att öppna Revit Structures Wikihelp i din webbrowser. 8. För att utforska de olika vyerna som finns i modellen använd i projektutforskaren: Dubbelklicka på Plan 2 Under Views (All), Floor Plans. 9. Återgå till 3D - Atriumvyn. 10. I visningskontrollmenyn, Välj Graphic Display Option. Bekanta dig med detta hjälpsystem. Du kan använda systemet genom hela inlärningsprocessen och efteråt. 6. Stäng fönstret när du är klar. 7. Studera Projektutforskaren (Project Browser). Denna visar all vyerna som är associerade till byggnadsmodellen. Notera att 3D Atrium vyn är fetmarkerad viket indikerar aktiv vy. Markera här: Show Edges. Se till att Surfaces: Shaded är vald Observera ändringen av den grafiska visningen i vyn. 11. I Properties dialogrutan för den aktuella 3D vyn Klicka på Edit i Value-fältet i Properties dialogrutan vid Visibility/Graphics Overrides. Projektutforskaren omfattar alltid alla vyerna i en modell och används för att navigera mellan vyerna. Du kan enkelt skapa och namnge de vyer som behövs i designprocessen. Kapitel 2: Revit Structure Grund

26 12. Studera visningsinställningarna för denna vy i Visibility Graphics Overrides dialogrutan. 16. I Properties: Observera egenskaperna för väggen. 13. Avsluta genom att markera Cancel. 14. Placera markören över den bågformade fundamentväggen. Konturen på taket kommer att markeras. Tooltip och statusraden visar aktuell information om taket. 17. Klicka: Menyfliken View>Windows panelen> välj Close Hidden. Detta stänger de vyer som du öppnade tidigare i projektutforskaren. Utforska modellens egenskaper genom användargränssnittet 1. I projektutforskaren under View (All), Floor Plans, klicka på plan 2 för att öppna denna vy. 2. För att zooma in: I navigationsmenyn till höger i arbetsfönstret, klicka på drop-down -pilen i zoom verktyget. Se till att Zoom in Region är vald. 15. Klicka nu för att välja taket. Den valda väggen kommer att markeras i blått. En menyflik Modify Walls anpassad efter det valda objektet visas i menyfliksområdet. Observera verktygen som är tillgängliga här. Lektion: Utforska användargränssnittet

27 3. Klicka och dra upp ett fönster mellan stomnätlinjerna H - K och 2-4 för att zooma in detta område 6. I Properties dialogrutan: Observera egenskaperna. Om du ändrar egenskaper så påverkas endast det valda elementet. OBS: Om din mus har ett scroll-hjul så kan du med detta zooma in och ut i vyn utan att behöva välja verktyget i navigeringsmenyn. Genom att hålla nere scrollhjulsknappen så kan du också panorera. 4. Lägg musmarkören över pelaren vid linjekorsningen J3 så att den blir markerad. På statusraden visas nu vilken typ av pelare det är och det visas också ett Tooltip. 7. Undersök Modify Floors menyn. Som du ser finns det kommandon för att förändra det valda bjälklaget. 5. I det nedre vänstra rummet: Flytta musmarkören över kanten för bjälklaget, så att detta blir markerat. Klicka för att välja plattan. Plattan blir blåmarkerad för att indikera att den är vald. I Modify Floors fliken visas nu och bjälklagstypen visas i typlistan i Properties dialogrutan. Kapitel 2: Revit Structure Grund

28 8. Klicka: Structure fliken > Structure panelen > Wall. Observera att optionsmenyn under menypanelerna (markerad i bilden nedan) nu visar alternativ som Location Line, Chain och Offset, verktyg för att skissa eller placera en ny vägg. 14. På vykontrollmenyn: Klicka på Visual Style för att öppna den associerade listan. Klicka på Wireframe för att byta visningsläge till trådmodell. Aktivera de övriga alternativen i tur och ordning. 9. Klicka: Place Wall fiken> Modify för att avsluta Wall verktyget. 10. Välj menyfliken Annotate. Observera verktygen som du har tillgång till i denna meny. (Se bild längst ner på sidan). 11. Välj bottenplattan som du valde nyss. 12. Öppna 3D-Atrium vyn. 13. I vyfönstret: Zooma in i vyn och notera att plattan fortfarande är vald. Avsluta valet genom att klicka någonstans utanför plattan. 15. Klicka på Visual Style. Välj Graphic Display Options > Realistic. Gör följande val: Style: Realistic Show Edges Transparancy: 75 Avsluta med att klicka OK och studera resultatet. 16. Under View fliken: Klicka på Tile i Windows menyn för att visa alla vyer som är öppna. 17. I navigationsmenyn i den aktiva vyn: Klicka på Zoom-drop-down. Klicka Zoom All to Fit. Notera att varje vy zoomas in för att passa i respektive fönster. 18. Stäng filen utan att spara. Lektion: Utforska användargränssnittet

29 Lektion: Arbeta med konstruktionselement och Families i Revit Den här lektionen beskriver hur du arbetar med olika typer av Revit element (Elements)och familjer (Families). Du börjar den här lektionen med att bekanta dig med olika typer av konstruktionselement (Elements). Sedan kommer du att lära dig vad de olika familjerna (Families) innebär och arbetssättet som rekommenderas när det gäller Elements och Families. Lektionen avslutas med en övning på Revit element och familjer. Du skapar en byggnadsmodell genom att lägga till element (Elements). Dessa objekt representerar olika delar av byggnaden så som balkar och pelare. Revit Structure grupperar liknade typer av objekt och de kallas familjer (Families). Du kan skapa dina egna familjer och förändra dem utan att det innebär extra programmering. Exempelvis har en byggnadsmodell olika typer av balkar av typ HE som HE 250A och HE450A. Dessa har olika dimensioner med tillhör samma familj. På bilden nedan visas en konstruktionsmodell byggd med Revit Structure standardelement som balkar, pelare stag, bjälklag, väggar och fundament. Målsättning Efter att du avslutat denna lektion kommer du att kunna: Beskriva de olika typerna av konstruktionselement. Beskriva vad Families är. Förklara hur man bäst arbetar med Revits element och Families. Arbeta med element och Families i Revit. Kapitel 2: Revit Structure Grund

30 Om konstruktionselement Konstruktionselement används för att skapa en modell. Konstruktionselementen inkluderar väggar, tak, balkar, pelare och fundament osv. Du kan placera ut, skapa och förändra byggnadsobjekten. Definition av byggnadsobjekt (Elements) I Revit utgör objekten byggstenar i byggnadskonstruktionen. När du placerar element i en modell, kallas ett individuellt element för Instance. Ett element har vissa parametriska värden. Objekten kan rent allmänt klassificeras i fyra olika klasser: Datum Model, View och Annotation. Följande schema visar elementkategorierna med några exempel på element som ingår.. Revit Element Datum Nivåmarkeringar, modulnät och referensplan Model Fysiska byggdelar View Planvy, elevationer, sektioner, 3D vyer förteckningar Annotation Texter, måttsättning, littera och symboler Component Ex. Balkar, pelare Host Ex. Väggar och golv Följande tabell beskriver kortfattat varje kategori. Objektklass Datum Model Beskrivning Element så som nivå-markeringar, modulnät och referensplan. Datum elementen ger en stomme åt Host- och Component elementen som bygger upp konstruktionsmodellen. Element så som balkar, pelare, väggar och tak som utgör fysiska objekt i modellen och bidrar till 3D representation av byggnadsdesignen. Component Modellelement som balkar, pelare, stag och fundament som utgör detaljer i konstruktionsmodellen. Host Inkluderar modellelement som väggar golvplattor, tak, trappor och ramper vilka utgör den platsbyggda stommen i modellen. View Annotation Elements så som planer, elevationer, sektioner, 3D vyer och förteckningar som dynamiskt representerar delar av byggnadsmodellen. Revidering av modellen i någon av vyerna slår automatiskt igenom i alla andra vyer som är berörda. Vyer har egna egenskaper som kan modifieras eller tas bort. Vy-objekt kontrollerar också annotationsobjekten i vyn. Om en vy tas bort kommer också annotationsobjekten i vyn tas bort. Vy-objekten styr inte modellobjekten men bestämmer hor modell- och annotationsobjekten visas i vyn Element som måttsättning, littera och elevation symboler vilka etablerar ett sammanhang eller tillför extra information vid dokumentation av en byggnadsdesign. Datum (nivåsymboler) och Annotation Elements tillhör den här klassen. Annotation Elements har en bestämd placering i vyn och visas endast i den vy de är placerade i. Lektion: Arbeta med konstruktionselement och Families i Revit

31 Revit element som objekt Konstruktionselement så som väggar, pelare och balkar utgör element som är fysiska objekt. Egenskaperna hos dessa objekt, som anger uppbyggnad och funktion, kallas parametrar. Dessa egenskaper förenklar processen att skapa en byggnadsmodell. När du t.ex. ritar ett väggelement behöver du inte tänka på vilket lager som är aktivt vilket du måste i en konventionell CAD applikation. Inte heller behöver du rita ytskikt och stomskikt för elementen separat. Väggelement är en del av väggkategorin och har därmed de visuella attributen som hör till väggar så som den riktiga linjetjockleken och linjefärgen. Väggelement beter sig också som en vägg. Du kan koppla den till andra väggar, förankra till innertak och golv samt placera fönster och dörrar i den. Objekten har inprogrammerats med en parametrisk uppbyggnad som gör att dess funktion påverkas av förhållandet till andra objekt (Elements). Exempel på konstruktionelement Bilderna visar olika väggelement samt Properties för ett väggsegment- och Type- Properties för motsvarande väggtyp. Properties för väggsegment Type parameters för väggtypen Kapitel 2: Revit Structure Grund

32 Om familjer Familjer (Families) är grupper av liknade objekt (Elements). Du kan använda dig av många fördefinierade familjer i ditt projekt. Du kan förändra fördefinierade familjer så att de passar projektstandarden. Vill du skapa dina egna familjer till ett projekt så kan du använda de mallar (Templates) som finns för balkar, pelare och fundament. Definition av familjer En familj (Family) integrerar element (Elements) som har samma parametrar, användningsområde och liknande grafisk representation. Element inom samma familj kan ha olika parametriska värden, men antalet parametrar är samma, inklusive namn. Som exempel så kan en balk med en viss profil definieras med flera dimensioner och nya typer kan skapas inom samma familj. På liknande sätt kan rektangulära pelare utgöra en familj. Olika typer som var och en har olika mått på tvärsnittsprofilen. Bilden till höger visar några typer av pelare som hör till Structural Columns Family. Komponent- och systemfamiljer Det finns två typer av familjer, Component- och System- Families. Component Families kallas även Loadable Families. Dessa kan laddas in från bibliotek. Komponentfamiljer kan modifieras med hjälp av parametrar som påverkar funktion, material och utseende. Det befintliga biblioteket innehåller 3D modellkomponenter, 2D detaljkomponenter och annotationskomponenter. Nya komponentfamiljer kan skapas genom att använda standard familjemallar eller genom att duplicera en befintlig familj och förändra dess parametrar. In-place Family är en speciell typ av Component Family. Den är specifik för projektet där den skapades och förändrades. Ett exempel kan vara en gjuten pelare med varierande tjocklek som specialtillverkas endast för ett det aktuella projektet. System Families har fördefinierade parametrar och grafisk representation. Väggar, måttsättning, tak och nivåer inkluderas i System Families. Systemfamiljer kan inte laddas in i projektet som filer. Det går inte heller att skapa egna systemfamiljer. Existerade System Families modifieras så att de passar ett projekt eller företagsstandarden. Du kan använda fördefinierade System Families för att generera nya som då kommer att tillhöra den systemfamilj som existerar i projektet. Som exempel så är egenskaperna hos en vägg fördefinierade i systemet men du kan fortfarande skapa olika typer av väggar med olika komponenter. Du kan även föra över System Families från ett projekt till ett annat. Följande tabell visar exempel på ett element, en familj, en typ och en specifik enhet. Alternativ Element Family/System Family Type Instance Exempel Wall Walls: Basic Wall Yttervägg 260mm Bärande Ett väggelement i projektet Lektion: Arbeta med konstruktionselement och Families i Revit

33 Exempel på familjer Revit medger kontroll för hur element är uppbyggda och lokaliserade i ett projekt genom att använda Family- Type- och Instance- parametrar. Family parametrarna kontrollerar geometrin för elementet, Type parametrar kontrollerar dimensioner och Instance parametrarna kontrollerar platsen för elementet. Följande illustrationer visar en väggenhet, olika typer av väggfamilj Basic Wall samt sammansättningen av en väggtyp i Edit Assambley dialogrutan. Väggelement (Instance) Väggfamilj Basic Wall Skiktuppbyggnad av en väggtyp Kapitel 2: Revit Structure Grund

34 Riktlinjer för att arbeta med Revit Elements och Families Revit Elements och Families hjälper till att förse dig med de byggnadselement som du behöver i ditt projekt. Följande riktlinjer hjälper dig att arbeta effektivt med Revit Elements och Families. Bekanta dig med Content Libraries (komponentbiblioteken) som finns i programmet och Content Libraries som har skapats av andra i din organisation. Du kommer att kunna återanvända redan existerade objekt i stället för att bygga upp helt nya bibliotek. När du förändrar objekt (Elements) i Revit, se till att spara ner dess familj (Family) i Library mappen. Då blir den nya typen av familj tillgänglig för andra användare och kan användas i andra projekt. Lär dig uppbyggnaden av systemfamiljer så som väggar, bjälklag och tak. Skapa egna typer som används frekvent i dina projekt för att spara dessa i dina projektmallar. Detta spar tid eftersom du inte behöver skapa typerna på nytt i varje nytt projekt. Lägg musmarkören över ett objekt för att bestämma dess Family och Type genombeskrivningen i Tooltips. Undvik att klicka på objekt i en vy så att du inte oavsiktligt ändrar på detta. Lektion: Arbeta med konstruktionselement och Families i Revit
