SP920P Digital projektor. Användarhandbok. Välkommen

Storlek: px
Starta visningen från sidan:

Download "SP920P Digital projektor. Användarhandbok. Välkommen"

Transkript

1 SP920P Digital projektor Användarhandbok Välkommen

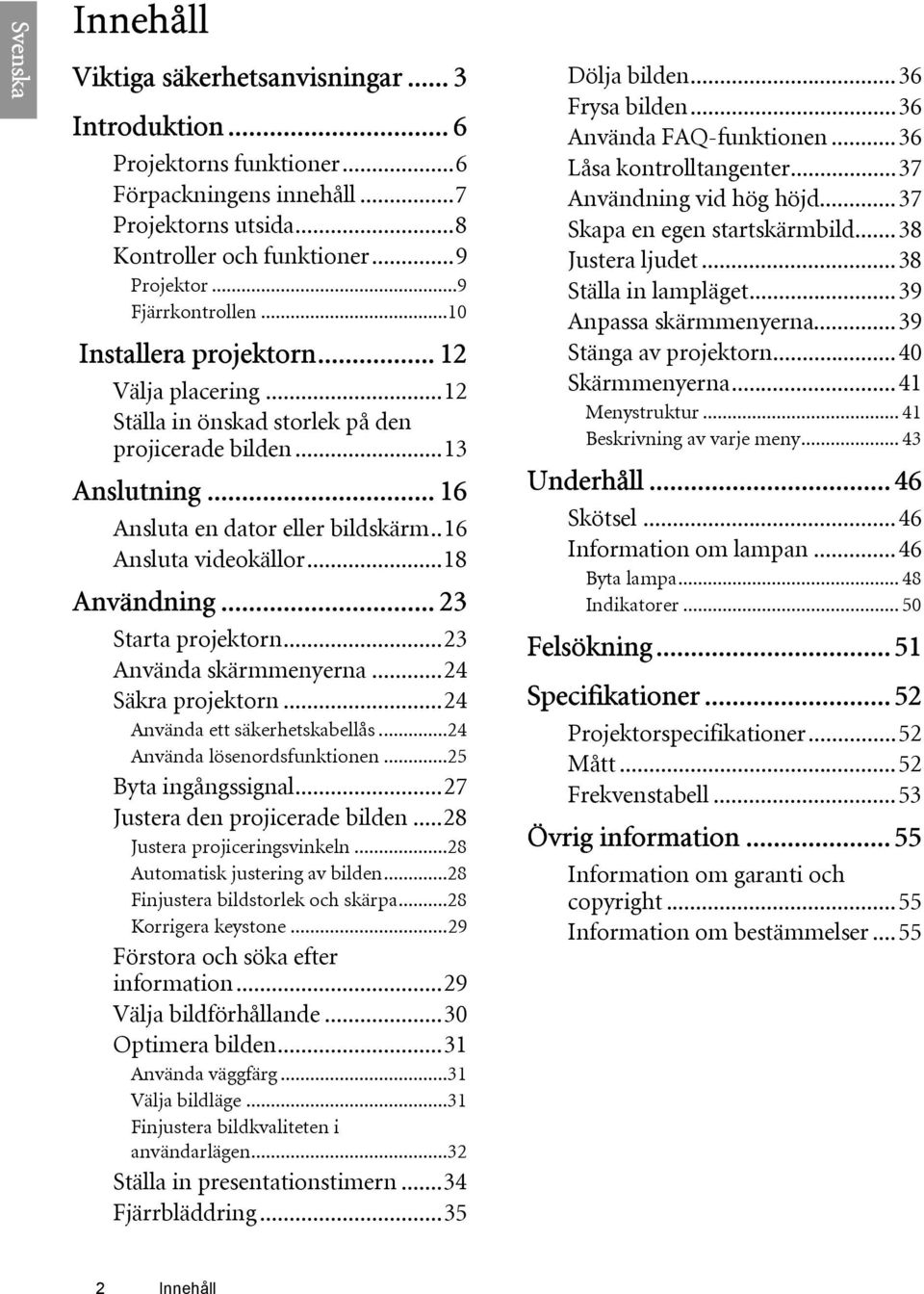

2 Innehåll Viktiga säkerhetsanvisningar... 3 Introduktion... 6 Projektorns funktioner...6 Förpackningens innehåll...7 Projektorns utsida...8 Kontroller och funktioner...9 Projektor...9 Fjärrkontrollen...10 Installera projektorn Välja placering...12 Ställa in önskad storlek på den projicerade bilden...13 Anslutning Ansluta en dator eller bildskärm..16 Ansluta videokällor...18 Användning Starta projektorn...23 Använda skärmmenyerna...24 Säkra projektorn...24 Använda ett säkerhetskabellås...24 Använda lösenordsfunktionen...25 Byta ingångssignal...27 Justera den projicerade bilden...28 Justera projiceringsvinkeln...28 Automatisk justering av bilden...28 Finjustera bildstorlek och skärpa...28 Korrigera keystone...29 Förstora och söka efter information...29 Välja bildförhållande...30 Optimera bilden...31 Använda väggfärg...31 Välja bildläge...31 Finjustera bildkvaliteten i användarlägen...32 Ställa in presentationstimern...34 Fjärrbläddring...35 Dölja bilden...36 Frysa bilden...36 Använda FAQ-funktionen...36 Låsa kontrolltangenter...37 Användning vid hög höjd...37 Skapa en egen startskärmbild...38 Justera ljudet...38 Ställa in lampläget...39 Anpassa skärmmenyerna...39 Stänga av projektorn...40 Skärmmenyerna...41 Menystruktur Beskrivning av varje meny Underhåll...46 Skötsel...46 Information om lampan...46 Byta lampa Indikatorer Felsökning...51 Specifikationer...52 Projektorspecifikationer...52 Mått...52 Frekvenstabell...53 Övrig information...55 Information om garanti och copyright...55 Information om bestämmelser Innehåll

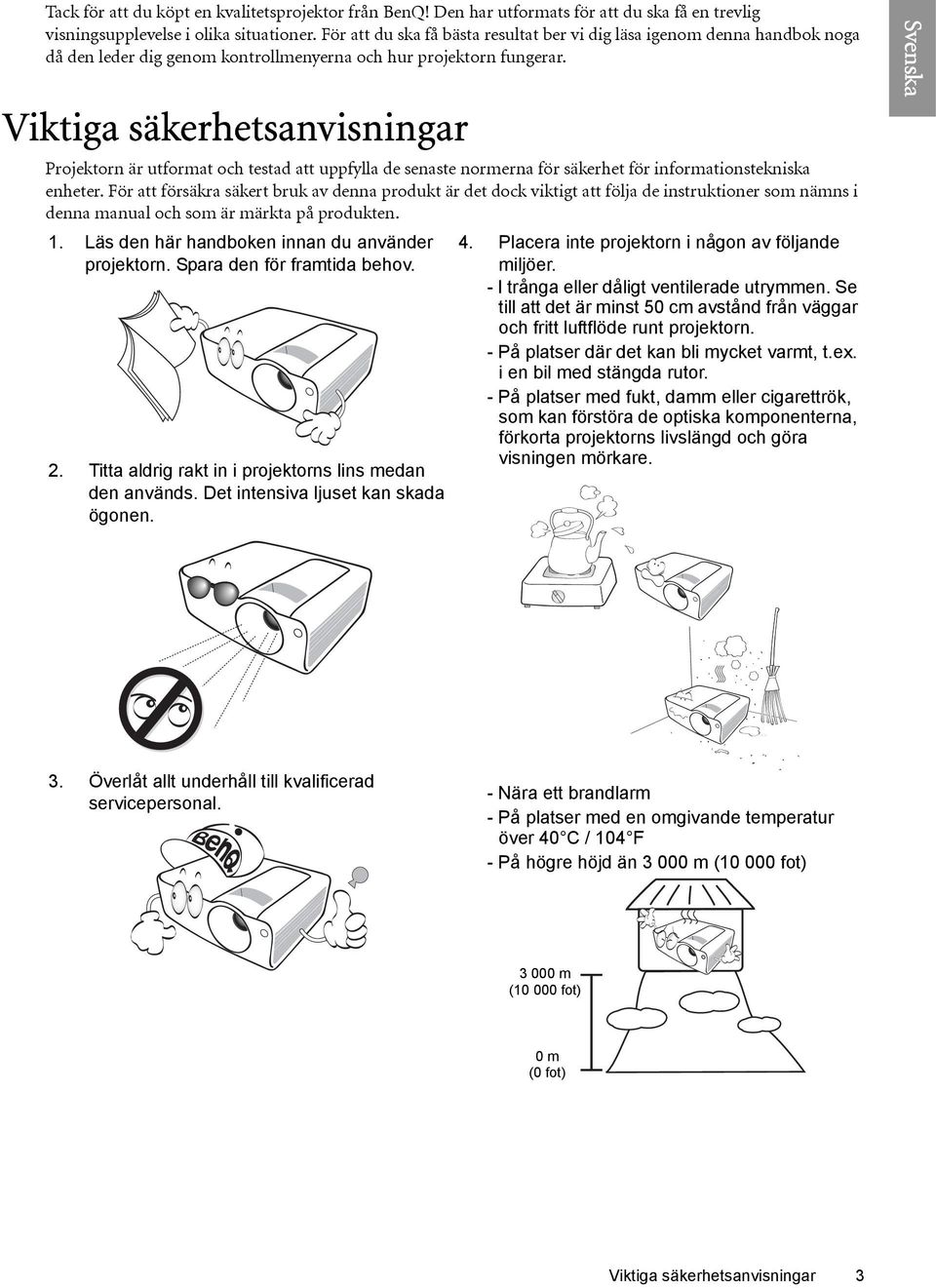

3 Tack för att du köpt en kvalitetsprojektor från BenQ! Den har utformats för att du ska få en trevlig visningsupplevelse i olika situationer. För att du ska få bästa resultat ber vi dig läsa igenom denna handbok noga då den leder dig genom kontrollmenyerna och hur projektorn fungerar. Viktiga säkerhetsanvisningar Projektorn är utformat och testad att uppfylla de senaste normerna för säkerhet för informationstekniska enheter. För att försäkra säkert bruk av denna produkt är det dock viktigt att följa de instruktioner som nämns i denna manual och som är märkta på produkten. 1. Läs den här handboken innan du använder projektorn. Spara den för framtida behov. 2. Titta aldrig rakt in i projektorns lins medan den används. Det intensiva ljuset kan skada ögonen. 4. Placera inte projektorn i någon av följande miljöer. - I trånga eller dåligt ventilerade utrymmen. Se till att det är minst 50 cm avstånd från väggar och fritt luftflöde runt projektorn. - På platser där det kan bli mycket varmt, t.ex. i en bil med stängda rutor. - På platser med fukt, damm eller cigarettrök, som kan förstöra de optiska komponenterna, förkorta projektorns livslängd och göra visningen mörkare. 3. Överlåt allt underhåll till kvalificerad servicepersonal. - Nära ett brandlarm - På platser med en omgivande temperatur över 40 C / 104 F - På högre höjd än m ( fot) m ( fot) 0 m (0 fot) Viktiga säkerhetsanvisningar 3

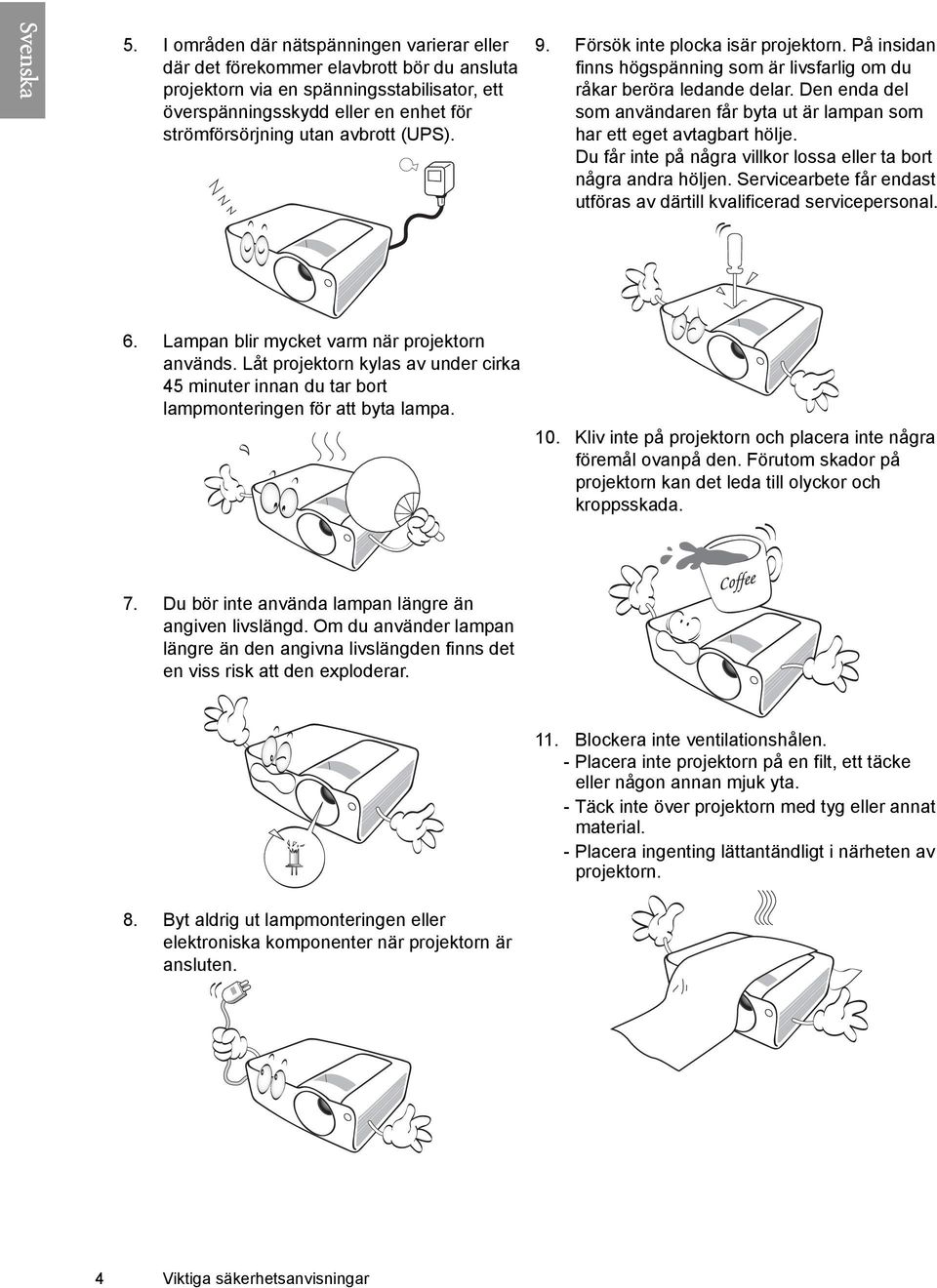

4 5. I områden där nätspänningen varierar eller där det förekommer elavbrott bör du ansluta projektorn via en spänningsstabilisator, ett överspänningsskydd eller en enhet för strömförsörjning utan avbrott (UPS). 9. Försök inte plocka isär projektorn. På insidan finns högspänning som är livsfarlig om du råkar beröra ledande delar. Den enda del som användaren får byta ut är lampan som har ett eget avtagbart hölje. Du får inte på några villkor lossa eller ta bort några andra höljen. Servicearbete får endast utföras av därtill kvalificerad servicepersonal. 6. Lampan blir mycket varm när projektorn används. Låt projektorn kylas av under cirka 45 minuter innan du tar bort lampmonteringen för att byta lampa. 10. Kliv inte på projektorn och placera inte några föremål ovanpå den. Förutom skador på projektorn kan det leda till olyckor och kroppsskada. 7. Du bör inte använda lampan längre än angiven livslängd. Om du använder lampan längre än den angivna livslängden finns det en viss risk att den exploderar. 11. Blockera inte ventilationshålen. - Placera inte projektorn på en filt, ett täcke eller någon annan mjuk yta. - Täck inte över projektorn med tyg eller annat material. - Placera ingenting lättantändligt i närheten av projektorn. 8. Byt aldrig ut lampmonteringen eller elektroniska komponenter när projektorn är ansluten. 4 Viktiga säkerhetsanvisningar

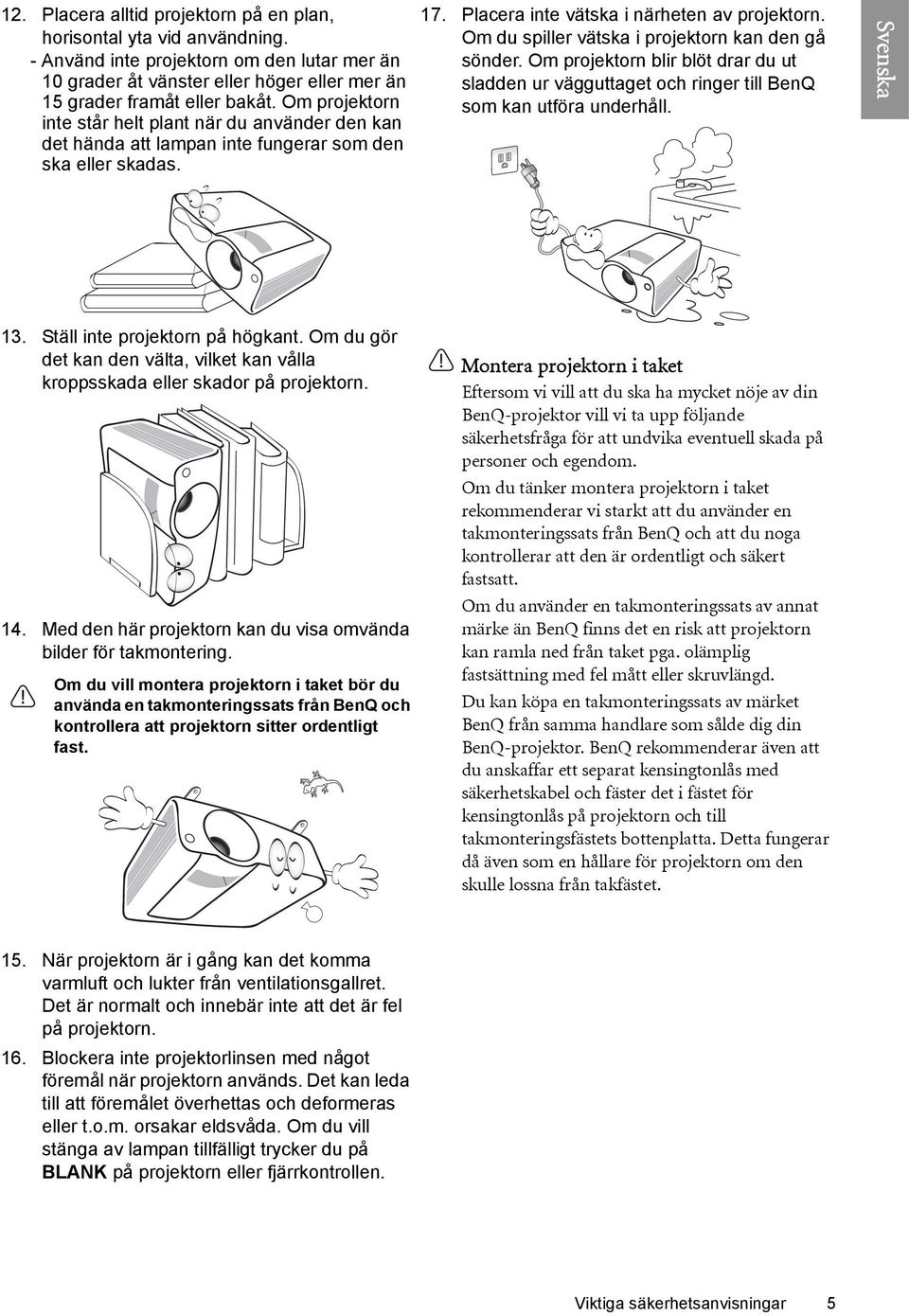

5 12. Placera alltid projektorn på en plan, horisontal yta vid användning. - Använd inte projektorn om den lutar mer än 10 grader åt vänster eller höger eller mer än 15 grader framåt eller bakåt. Om projektorn inte står helt plant när du använder den kan det hända att lampan inte fungerar som den ska eller skadas. 17. Placera inte vätska i närheten av projektorn. Om du spiller vätska i projektorn kan den gå sönder. Om projektorn blir blöt drar du ut sladden ur vägguttaget och ringer till BenQ som kan utföra underhåll. 13. Ställ inte projektorn på högkant. Om du gör det kan den välta, vilket kan vålla kroppsskada eller skador på projektorn. 14. Med den här projektorn kan du visa omvända bilder för takmontering. Om du vill montera projektorn i taket bör du använda en takmonteringssats från BenQ och kontrollera att projektorn sitter ordentligt fast. Montera projektorn i taket Eftersom vi vill att du ska ha mycket nöje av din BenQ-projektor vill vi ta upp följande säkerhetsfråga för att undvika eventuell skada på personer och egendom. Om du tänker montera projektorn i taket rekommenderar vi starkt att du använder en takmonteringssats från BenQ och att du noga kontrollerar att den är ordentligt och säkert fastsatt. Om du använder en takmonteringssats av annat märke än BenQ finns det en risk att projektorn kan ramla ned från taket pga. olämplig fastsättning med fel mått eller skruvlängd. Du kan köpa en takmonteringssats av märket BenQ från samma handlare som sålde dig din BenQ-projektor. BenQ rekommenderar även att du anskaffar ett separat kensingtonlås med säkerhetskabel och fäster det i fästet för kensingtonlås på projektorn och till takmonteringsfästets bottenplatta. Detta fungerar då även som en hållare för projektorn om den skulle lossna från takfästet. 15. När projektorn är i gång kan det komma varmluft och lukter från ventilationsgallret. Det är normalt och innebär inte att det är fel på projektorn. 16. Blockera inte projektorlinsen med något föremål när projektorn används. Det kan leda till att föremålet överhettas och deformeras eller t.o.m. orsakar eldsvåda. Om du vill stänga av lampan tillfälligt trycker du på BLANK på projektorn eller fjärrkontrollen. Viktiga säkerhetsanvisningar 5

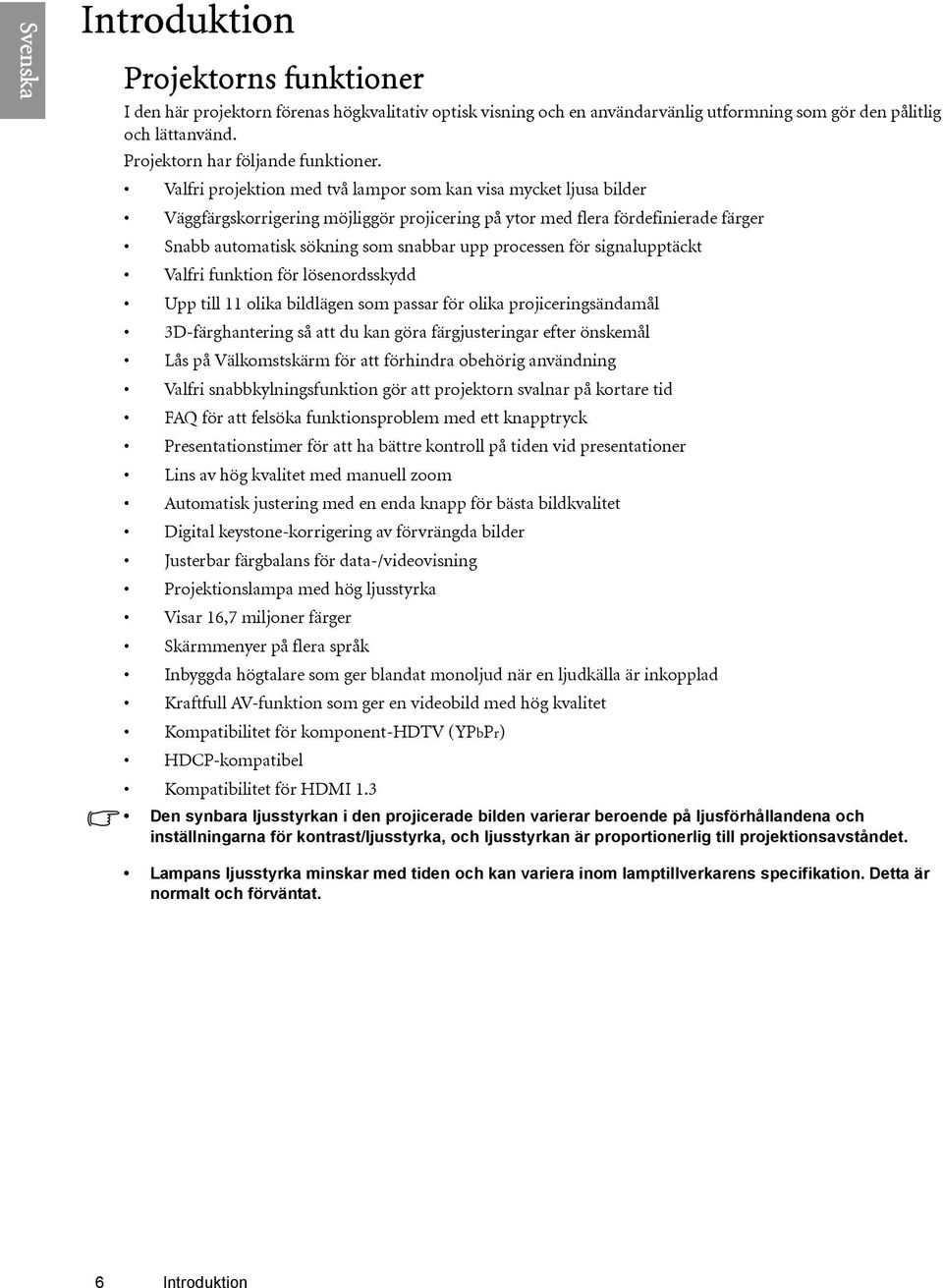

6 Introduktion Projektorns funktioner I den här projektorn förenas högkvalitativ optisk visning och en användarvänlig utformning som gör den pålitlig och lättanvänd. Projektorn har följande funktioner. Valfri projektion med två lampor som kan visa mycket ljusa bilder Väggfärgskorrigering möjliggör projicering på ytor med flera fördefinierade färger Snabb automatisk sökning som snabbar upp processen för signalupptäckt Valfri funktion för lösenordsskydd Upp till 11 olika bildlägen som passar för olika projiceringsändamål 3D-färghantering så att du kan göra färgjusteringar efter önskemål Lås på Välkomstskärm för att förhindra obehörig användning Valfri snabbkylningsfunktion gör att projektorn svalnar på kortare tid FAQ för att felsöka funktionsproblem med ett knapptryck Presentationstimer för att ha bättre kontroll på tiden vid presentationer Lins av hög kvalitet med manuell zoom Automatisk justering med en enda knapp för bästa bildkvalitet Digital keystone-korrigering av förvrängda bilder Justerbar färgbalans för data-/videovisning Projektionslampa med hög ljusstyrka Visar 16,7 miljoner färger Skärmmenyer på flera språk Inbyggda högtalare som ger blandat monoljud när en ljudkälla är inkopplad Kraftfull AV-funktion som ger en videobild med hög kvalitet Kompatibilitet för komponent-hdtv (YPbPr) HDCP-kompatibel Kompatibilitet för HDMI 1.3 Den synbara ljusstyrkan i den projicerade bilden varierar beroende på ljusförhållandena och inställningarna för kontrast/ljusstyrka, och ljusstyrkan är proportionerlig till projektionsavståndet. Lampans ljusstyrka minskar med tiden och kan variera inom lamptillverkarens specifikation. Detta är normalt och förväntat. 6 Introduktion

7 Förpackningens innehåll Packa försiktigt upp innehållet och kontrollera att du har allt som visas nedan. Om något saknas kontaktar du återförsäljaren. Standardtillbehör De medföljande tillbehören har anpassats för ditt geografiska område och kan skilja sig från dem på bilden. *Garantikortet medföljer bara i vissa områden. Du kan få mer information av din återförsäljare. (UK) (USA) (KOREA) (KINA) (AU) (JAPAN) (EU) Projektor Nätsladd VGA-kabel Fjärrkontroll med batterier Snabbstartsguide Cd-skiva med flerspråkig användarhandbok Användarhandbok Garantisedel* Valfria tillbehör Kontakta din lokala återförsäljare om du behöver köpa nedanstående tillbehör. 1. Paket med reservlampa 2. Takmonteringssats 3. Presentation Plus 4. RS232-kabel Sätta i eller byta batterierna i fjärrkontrollen 1. Öppna batteriluckan genom att vända fjärrkontrollen upp och ned, trycka ned luckan vid fingerförsänkningen och skjuta upp i pilens riktning som bilden visar. Luckan skjuts av. 2. Ta bort de gamla batterierna (om det satt några i) och sätt in två nya AAA-batterier. Lägg märke till batteripolerna, som det finns instruktioner för i botten av batterifacket. Positiv pol (+) ska kopplas till positiv och negativ pol (-) till negativ. 3. Sätt tillbaka luckan genom att rikta in den mot facket och skjuta tillbaka den i läge. När du hör ett klickljud sitter den på plats. Låt aldrig fjärrkontrollen och batterierna ligga i varma eller fuktiga miljöer, som kök, badrum, bastu, solarium eller i stängda bilar. Byt endast ut batteriet mot den typ eller motsvarande typ av batteri som rekommenderats av batteritillverkaren. Släng de använda batterierna i enlighet med batteritillverkarens instruktioner och med lokala miljö- och återvinningsföreskrifter. Kasta aldrig batterierna i öppen eld. Det finns risk att det kan explodera. Om batterierna är slut eller om du inte kommer att använda fjärrkontrollen på länge tar du ut batterierna för att förhindra batteriläckage som kan skada fjärrkontrollen. Introduktion 7

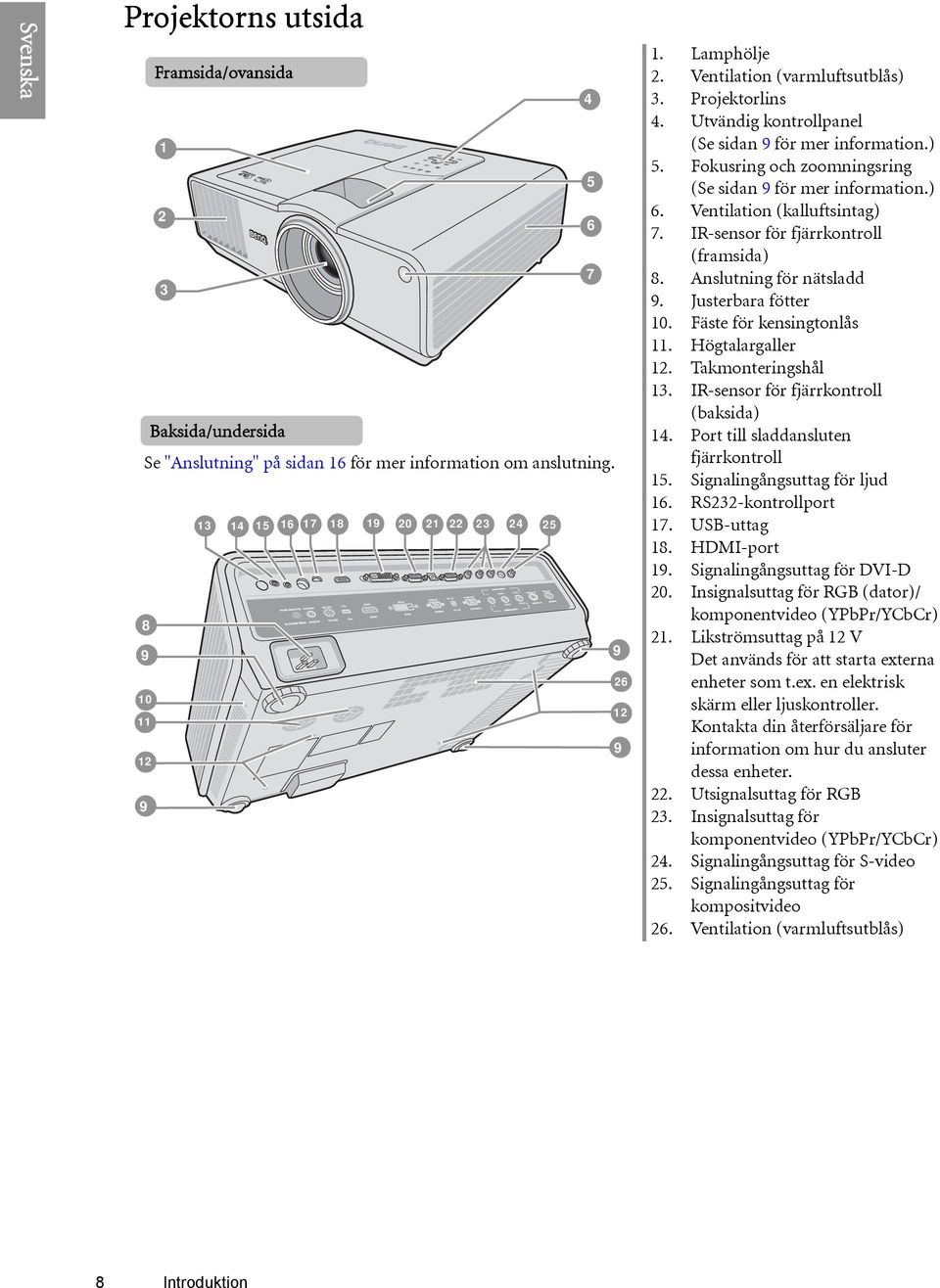

8 Projektorns utsida Framsida/ovansida Baksida/undersida Se "Anslutning" på sidan 16 för mer information om anslutning Lamphölje 2. Ventilation (varmluftsutblås) 3. Projektorlins 4. Utvändig kontrollpanel (Se sidan 9 för mer information.) 5. Fokusring och zoomningsring (Se sidan 9 för mer information.) 6. Ventilation (kalluftsintag) 7. IR-sensor för fjärrkontroll (framsida) 8. Anslutning för nätsladd 9. Justerbara fötter 10. Fäste för kensingtonlås 11. Högtalargaller 12. Takmonteringshål 13. IR-sensor för fjärrkontroll (baksida) 14. Port till sladdansluten fjärrkontroll 15. Signalingångsuttag för ljud 16. RS232-kontrollport 17. USB-uttag 18. HDMI-port 19. Signalingångsuttag för DVI-D 20. Insignalsuttag för RGB (dator)/ komponentvideo (YPbPr/YCbCr) 21. Likströmsuttag på 12 V Det används för att starta externa enheter som t.ex. en elektrisk skärm eller ljuskontroller. Kontakta din återförsäljare för information om hur du ansluter dessa enheter. 22. Utsignalsuttag för RGB 23. Insignalsuttag för komponentvideo (YPbPr/YCbCr) 24. Signalingångsuttag för S-video 25. Signalingångsuttag för kompositvideo 26. Ventilation (varmluftsutblås) 8 Introduktion

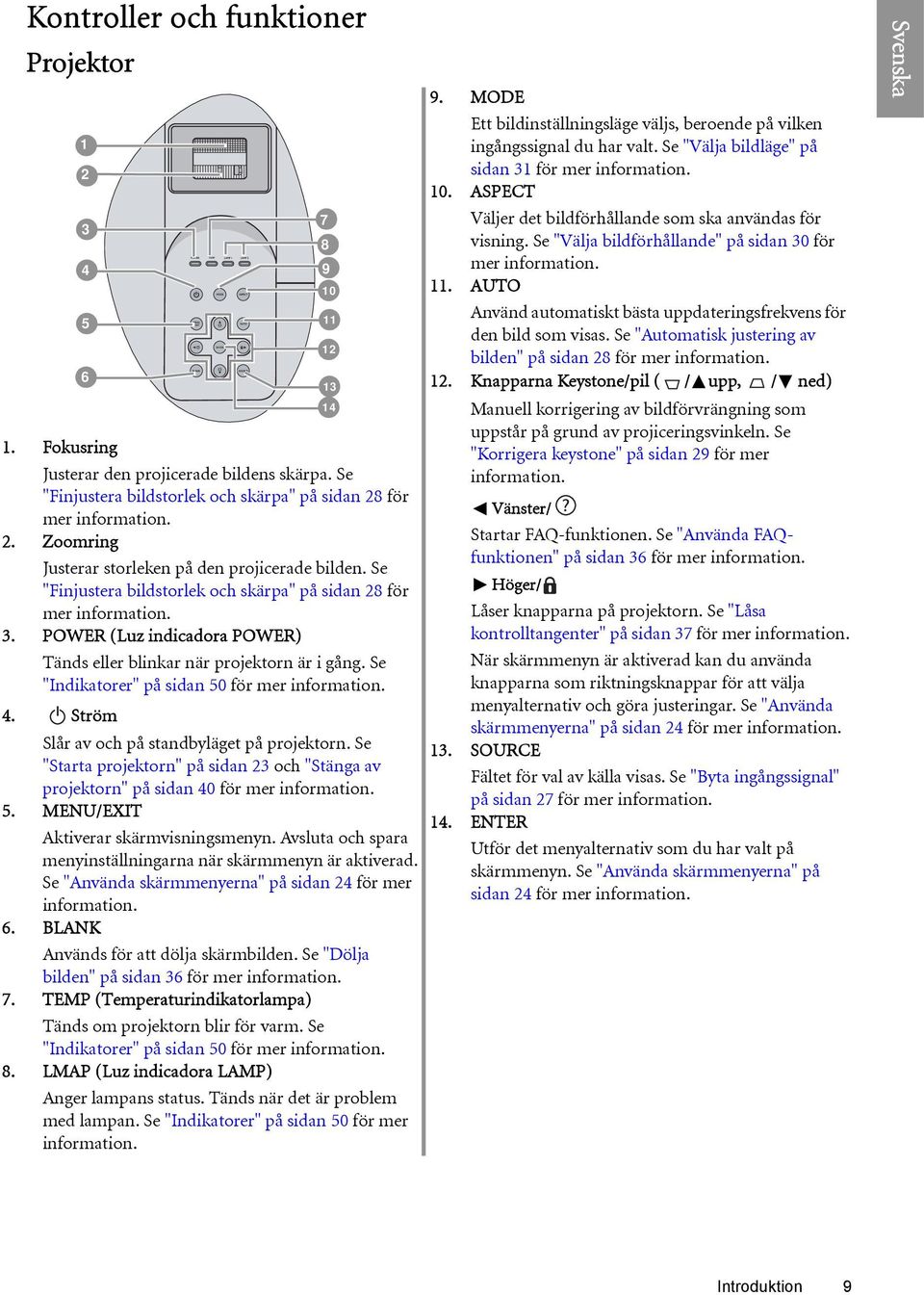

9 Kontroller och funktioner Projektor Fokusring Justerar den projicerade bildens skärpa. Se "Finjustera bildstorlek och skärpa" på sidan 28 för mer information. 2. Zoomring Justerar storleken på den projicerade bilden. Se "Finjustera bildstorlek och skärpa" på sidan 28 för mer information. 3. POWER (Luz indicadora POWER) Tänds eller blinkar när projektorn är i gång. Se "Indikatorer" på sidan 50 för mer information. 4. II Ström Slår av och på standbyläget på projektorn. Se "Starta projektorn" på sidan 23 och "Stänga av projektorn" på sidan 40 för mer information. 5. MENU/EXIT Aktiverar skärmvisningsmenyn. Avsluta och spara menyinställningarna när skärmmenyn är aktiverad. Se "Använda skärmmenyerna" på sidan 24 för mer information. 6. BLANK Används för att dölja skärmbilden. Se "Dölja bilden" på sidan 36 för mer information. 7. TEMP (Temperaturindikatorlampa) Tänds om projektorn blir för varm. Se "Indikatorer" på sidan 50 för mer information. 8. LMAP (Luz indicadora LAMP) Anger lampans status. Tänds när det är problem med lampan. Se "Indikatorer" på sidan 50 för mer information MODE Ett bildinställningsläge väljs, beroende på vilken ingångssignal du har valt. Se "Välja bildläge" på sidan 31 för mer information. 10. ASPECT Väljer det bildförhållande som ska användas för visning. Se "Välja bildförhållande" på sidan 30 för mer information. 11. AUTO Använd automatiskt bästa uppdateringsfrekvens för den bild som visas. Se "Automatisk justering av bilden" på sidan 28 för mer information. 12. Knapparna Keystone/pil ( / upp, / ned) Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. Se "Korrigera keystone" på sidan 29 för mer information. Vänster/ Startar FAQ-funktionen. Se "Använda FAQfunktionen" på sidan 36 för mer information. Höger/ Låser knapparna på projektorn. Se "Låsa kontrolltangenter" på sidan 37 för mer information. När skärmmenyn är aktiverad kan du använda knapparna som riktningsknappar för att välja menyalternativ och göra justeringar. Se "Använda skärmmenyerna" på sidan 24 för mer information. 13. SOURCE Fältet för val av källa visas. Se "Byta ingångssignal" på sidan 27 för mer information. 14. ENTER Utför det menyalternativ som du har valt på skärmmenyn. Se "Använda skärmmenyerna" på sidan 24 för mer information. Introduktion 9

10 Fjärrkontrollen II Ström Slår av och på standbyläget på projektorn. Se "Starta projektorn" på sidan 23 och "Stänga av projektorn" på sidan 40 för mer information. 2. ASPECT Väljer det bildförhållande som ska användas för visning. Se "Välja bildförhållande" på sidan 30 för mer information. 3. CAPTURE Den projicerade bilden sparas som startskärmbild. Se "Skapa en egen startskärmbild" på sidan 38 för mer information. 4. Knapparna Keystone/pil ( / upp, / ned) Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. Se "Korrigera keystone" på sidan 29 för mer information. 5. MENU/EXIT Aktiverar skärmvisningsmenyn. Avsluta och spara menyinställningarna när skärmmenyn är aktiverad. Se "Använda skärmmenyerna" på sidan 24 för mer information Vänster/ Startar FAQ-funktionen. Se "Använda FAQfunktionen" på sidan 36 för mer information. 7. BLANK Används för att dölja skärmbilden. Se "Dölja bilden" på sidan 36 för mer information. 8. ENTER Utför det menyalternativ som du har valt på skärmvisningsmenyn. Se "Använda skärmmenyerna" på sidan 24 för mer information. 9. TIMER ON/SHOW Aktiverar eller visar en timer på skärmen baserat på din timerinställning. Se "Ställa in presentationstimern" på sidan 34 för mer information. 10. BRIGHTNESS Visar justeringsfältet för Ljusstyrka. Se "Justera Ljusstyrka" på sidan 32 för mer information. 11. CONTRAST Visar justeringsfältet för Kontrast. Se "Justera Kontrast" på sidan 32 för mer information. 12. TIMER SETUP Anger presentationstimerinställning direkt. Se "Ställa in presentationstimern" på sidan 34 för mer information. 13. Indikatorlampa Blinkar eller lyser rött när en knapp på fjärrkontrollen trycks ned. 14. MODE Ett bildläge väljs, beroende på vilken ingångssignal du har valt. Se "Välja bildläge" på sidan 31 för mer information. 15. FREEZE Fryser den projicerade bilden. Se "Frysa bilden" på sidan 36 för mer information. 16. MUTE Slår av och på projektorns ljud. Se "Stänga av ljudet" på sidan 38 för mer information. 17. AUTO Använd automatiskt bästa uppdateringsfrekvens för den bild som visas. Se "Automatisk justering av bilden" på sidan 28 för mer information. 10 Introduktion

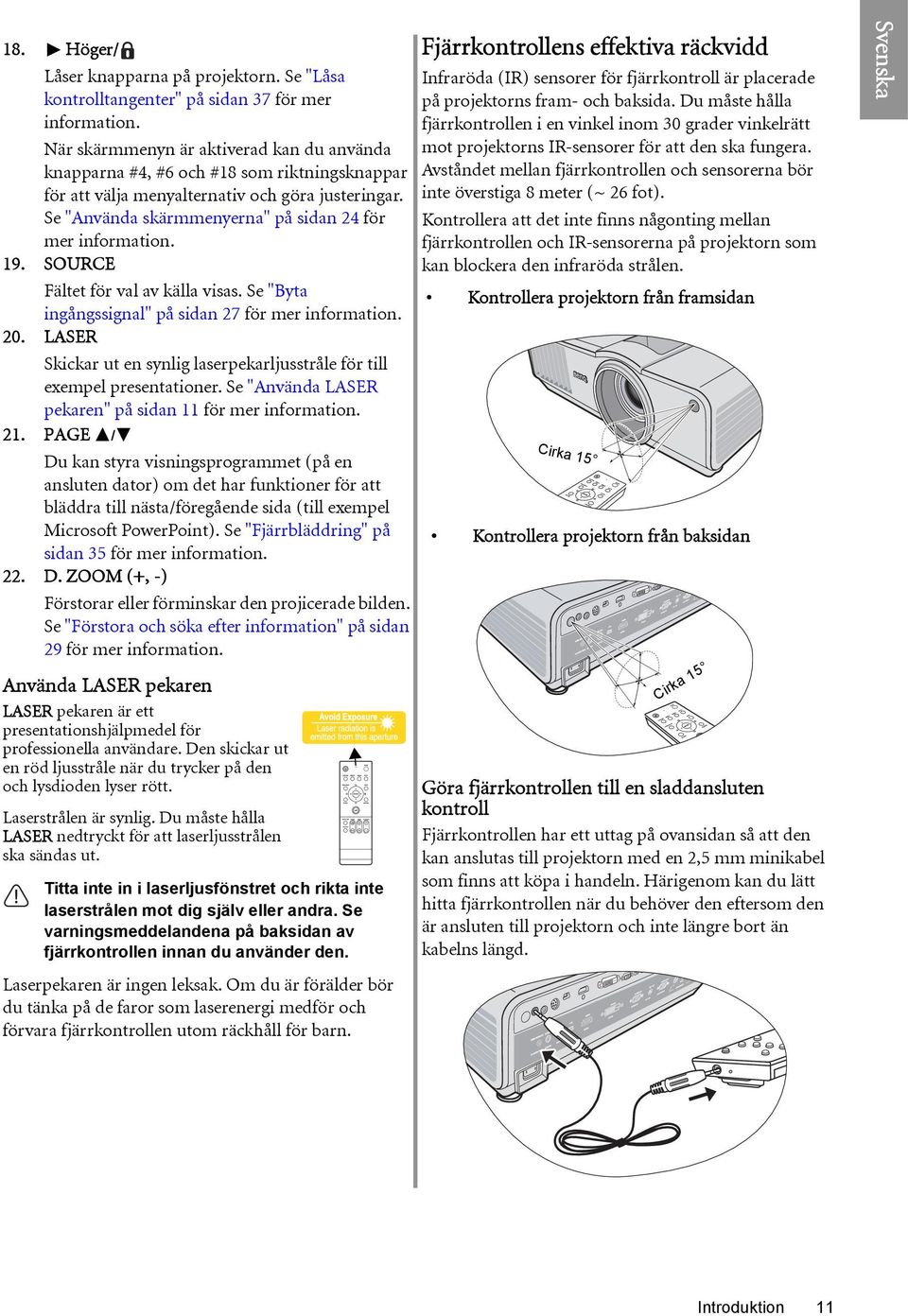

11 18. Höger/ Låser knapparna på projektorn. Se "Låsa kontrolltangenter" på sidan 37 för mer information. När skärmmenyn är aktiverad kan du använda knapparna #4, #6 och #18 som riktningsknappar för att välja menyalternativ och göra justeringar. Se "Använda skärmmenyerna" på sidan 24 för mer information. 19. SOURCE Fältet för val av källa visas. Se "Byta ingångssignal" på sidan 27 för mer information. 20. LASER Skickar ut en synlig laserpekarljusstråle för till exempel presentationer. Se "Använda LASER pekaren" på sidan 11 för mer information. 21. PAGE / Du kan styra visningsprogrammet (på en ansluten dator) om det har funktioner för att bläddra till nästa/föregående sida (till exempel Microsoft PowerPoint). Se "Fjärrbläddring" på sidan 35 för mer information. 22. D. ZOOM (+, -) Förstorar eller förminskar den projicerade bilden. Se "Förstora och söka efter information" på sidan 29 för mer information. Använda LASER pekaren LASER pekaren är ett presentationshjälpmedel för professionella användare. Den skickar ut en röd ljusstråle när du trycker på den och lysdioden lyser rött. Laserstrålen är synlig. Du måste hålla LASER nedtryckt för att laserljusstrålen ska sändas ut. Titta inte in i laserljusfönstret och rikta inte laserstrålen mot dig själv eller andra. Se varningsmeddelandena på baksidan av fjärrkontrollen innan du använder den. Laserpekaren är ingen leksak. Om du är förälder bör du tänka på de faror som laserenergi medför och förvara fjärrkontrollen utom räckhåll för barn. Fjärrkontrollens effektiva räckvidd Infraröda (IR) sensorer för fjärrkontroll är placerade på projektorns fram- och baksida. Du måste hålla fjärrkontrollen i en vinkel inom 30 grader vinkelrätt mot projektorns IR-sensorer för att den ska fungera. Avståndet mellan fjärrkontrollen och sensorerna bör inte överstiga 8 meter (~ 26 fot). Kontrollera att det inte finns någonting mellan fjärrkontrollen och IR-sensorerna på projektorn som kan blockera den infraröda strålen. Kontrollera projektorn från framsidan Cirka 15 Kontrollera projektorn från baksidan Cirka 15 Göra fjärrkontrollen till en sladdansluten kontroll Fjärrkontrollen har ett uttag på ovansidan så att den kan anslutas till projektorn med en 2,5 mm minikabel som finns att köpa i handeln. Härigenom kan du lätt hitta fjärrkontrollen när du behöver den eftersom den är ansluten till projektorn och inte längre bort än kabelns längd. Introduktion 11

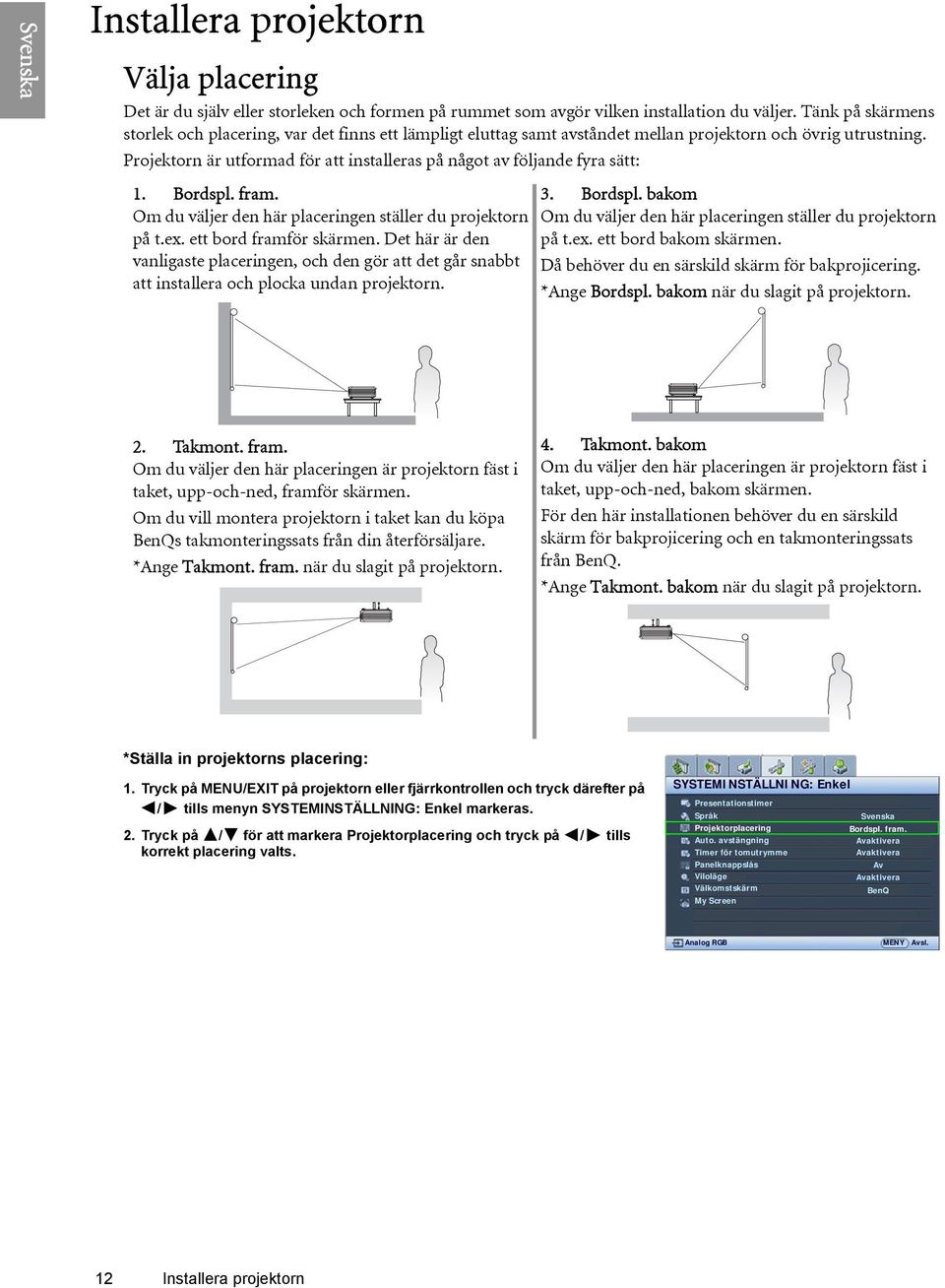

12 Installera projektorn Välja placering Det är du själv eller storleken och formen på rummet som avgör vilken installation du väljer. Tänk på skärmens storlek och placering, var det finns ett lämpligt eluttag samt avståndet mellan projektorn och övrig utrustning. Projektorn är utformad för att installeras på något av följande fyra sätt: 1. Bordspl. fram. Om du väljer den här placeringen ställer du projektorn på t.ex. ett bord framför skärmen. Det här är den vanligaste placeringen, och den gör att det går snabbt att installera och plocka undan projektorn. 3. Bordspl. bakom Om du väljer den här placeringen ställer du projektorn på t.ex. ett bord bakom skärmen. Då behöver du en särskild skärm för bakprojicering. *Ange Bordspl. bakom när du slagit på projektorn. 2. Takmont. fram. Om du väljer den här placeringen är projektorn fäst i taket, upp-och-ned, framför skärmen. Om du vill montera projektorn i taket kan du köpa BenQs takmonteringssats från din återförsäljare. *Ange Takmont. fram. när du slagit på projektorn. 4. Takmont. bakom Om du väljer den här placeringen är projektorn fäst i taket, upp-och-ned, bakom skärmen. För den här installationen behöver du en särskild skärm för bakprojicering och en takmonteringssats från BenQ. *Ange Takmont. bakom när du slagit på projektorn. *Ställa in projektorns placering: 1. Tryck på MENU/EXIT på projektorn eller fjärrkontrollen och tryck därefter på / tills menyn SYSTEMINSTÄLLNING: Enkel markeras. 2. Tryck på / för att markera Projektorplacering och tryck på / tills korrekt placering valts. SYSTEMINSTÄLLNING: Enkel Presentationstimer Språk Projektorplacering Bordspl. fram. Auto. avstängning Avaktivera Timer för tomutrymme Avaktivera Panelknappslås Av Viloläge Avaktivera Välkomstskärm BenQ My Screen Analog RGB MENY Avsl. 12 Installera projektorn

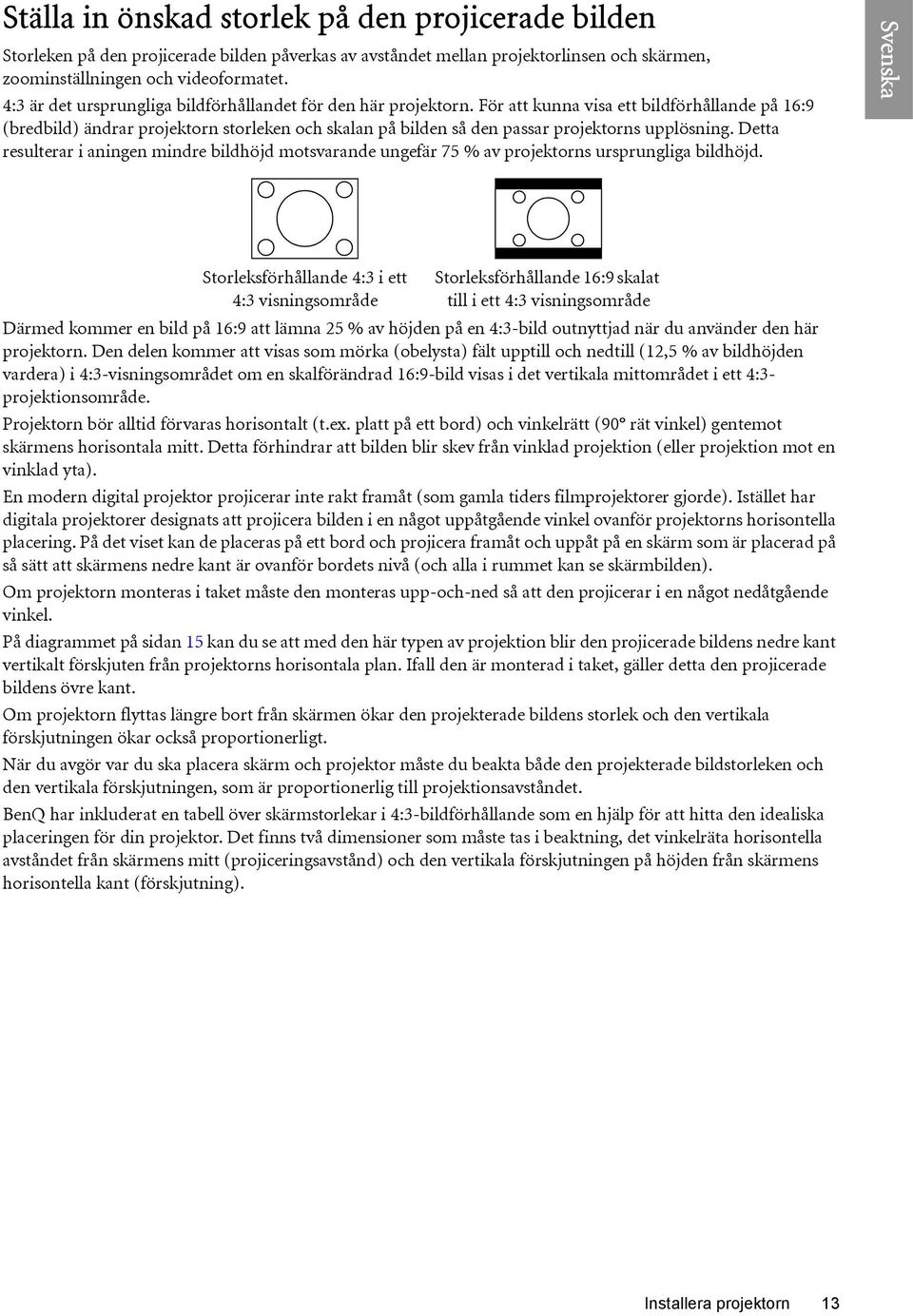

13 Ställa in önskad storlek på den projicerade bilden Storleken på den projicerade bilden påverkas av avståndet mellan projektorlinsen och skärmen, zoominställningen och videoformatet. 4:3 är det ursprungliga bildförhållandet för den här projektorn. För att kunna visa ett bildförhållande på 16:9 (bredbild) ändrar projektorn storleken och skalan på bilden så den passar projektorns upplösning. Detta resulterar i aningen mindre bildhöjd motsvarande ungefär 75 % av projektorns ursprungliga bildhöjd. Storleksförhållande 4:3 i ett 4:3 visningsområde Storleksförhållande 16:9 skalat till i ett 4:3 visningsområde Därmed kommer en bild på 16:9 att lämna 25 % av höjden på en 4:3-bild outnyttjad när du använder den här projektorn. Den delen kommer att visas som mörka (obelysta) fält upptill och nedtill (12,5 % av bildhöjden vardera) i 4:3-visningsområdet om en skalförändrad 16:9-bild visas i det vertikala mittområdet i ett 4:3- projektionsområde. Projektorn bör alltid förvaras horisontalt (t.ex. platt på ett bord) och vinkelrätt (90 rät vinkel) gentemot skärmens horisontala mitt. Detta förhindrar att bilden blir skev från vinklad projektion (eller projektion mot en vinklad yta). En modern digital projektor projicerar inte rakt framåt (som gamla tiders filmprojektorer gjorde). Istället har digitala projektorer designats att projicera bilden i en något uppåtgående vinkel ovanför projektorns horisontella placering. På det viset kan de placeras på ett bord och projicera framåt och uppåt på en skärm som är placerad på så sätt att skärmens nedre kant är ovanför bordets nivå (och alla i rummet kan se skärmbilden). Om projektorn monteras i taket måste den monteras upp-och-ned så att den projicerar i en något nedåtgående vinkel. På diagrammet på sidan 15 kan du se att med den här typen av projektion blir den projicerade bildens nedre kant vertikalt förskjuten från projektorns horisontala plan. Ifall den är monterad i taket, gäller detta den projicerade bildens övre kant. Om projektorn flyttas längre bort från skärmen ökar den projekterade bildens storlek och den vertikala förskjutningen ökar också proportionerligt. När du avgör var du ska placera skärm och projektor måste du beakta både den projekterade bildstorleken och den vertikala förskjutningen, som är proportionerlig till projektionsavståndet. BenQ har inkluderat en tabell över skärmstorlekar i 4:3-bildförhållande som en hjälp för att hitta den idealiska placeringen för din projektor. Det finns två dimensioner som måste tas i beaktning, det vinkelräta horisontella avståndet från skärmens mitt (projiceringsavstånd) och den vertikala förskjutningen på höjden från skärmens horisontella kant (förskjutning). Installera projektorn 13

14 Hur du avgör projektorns placering för en given skärmstorlek 1. Välj skärmstorlek. 2. Gå till tabellen och hitta den skärmstorlek som ligger närmast din egen i den vänstra kolumnen med namnet "4:3 skärmdiagonal". När du hittat ditt värde söker du till höger på samma rad och hittar motsvarande genomsnittliga avstånd till skärmen i kolumnen benämnd "Medel". Detta är projiceringsavståndet. 3. På samma rad tittar du till höger och noterar motsvarande värde i kolumnen "Vertikal förskjutning i mm". Detta avgör projektorns slutgiltiga förskjutningsplacering i relation till skärmkanten. 4. Projektorns rekommenderade placering är vinkelrätt mot skärmens horisontella mitt med det avstånd som bestäms i steg 2 ovan och förskjutet enligt värdet från steg 3 ovan. Exempel: Om du har en skärmstorlek på 120 tum är det genomsnittliga projiceringsavståndet mm och du får en vertikal förskjutning på 210 mm. Om du placerar projektorn i en annan position (än den rekommenderade) måste du luta den uppåt eller nedåt för att centrera bilden på skärmen. I sådana situationer uppstår bildförvrängning. Korrigera förvrängningen med hjälp av keystone-funktionen. Se "Korrigera keystone" på sidan 29 för mer information. Hur du avgör rekommenderad skärmstorlek för ett givet avstånd Du kan använda den här metoden om du har köpt projektorn och skulle vilja veta vilken skärmstorlek som skulle passa för ditt rum. Den maximala skärmstorleken begränsas av det fysiska utrymmet i rummet. 1. Mät upp avståndet mellan projektorn och den plats du vill ha skärmen. Detta är projiceringsavståndet. 2. Titta i tabellen och hitta det närmast matchande avståndet för medelavstånd till skärmen i kolumnen "Medel". Kontrollera att ditt uppmätta avstånd också är inom de minsta och maximala avstånden som är listade på medelavståndets vardera sida. 3. Använd det här värdet och titta till vänster på samma rad så hittar du motsvarande skärmdiagonal. Detta är den projicerade bildens storlek när projektorn är på det avståndet. 4. På samma rad tittar du till höger och noterar motsvarande värde i kolumnen "Vertikal förskjutning i mm". Detta avgör skärmens slutgiltiga placering i förhållande till projektorns horisontala nivå. Om ditt uppmätta projiceringsavstånd exempelvis är 4,5 m (4 500 mm) är det närmaste värdet i kolumnen "Medel" mm. Om du läser vidare på raden finns en uppgift om att en skärm på 120 tum krävs. Om du endast har tillgång till skärmar med metriska mått kan du se att skärmstorlekarna runt om 120-tumsskärmen är på 3,0 m (3 000 mm) eller 3,5 m (3 500 mm). Om du kontrollerar de minsta och maximala projiceringsavstånden för de skärmstorlekarna ser du att det uppmätta projiceringsavståndet på 4,5 m måste ökas för att passa 3,0 (3 000 mm)-metersskärmen. Var medveten om att dessa olika skärmstorlekar har olika förskjutningsvärden. På grund av variationer hos optiska komponenter finns det en marginal på 3 % för de här värdena. Om du tänker installera projektorn permanent bör du fysiskt testa projiceringsstorleken och -avståndet för projektorn på plats innan du installerar den permanent, så att du kan göra anpassningar enligt projektorns optiska egenskaper. På så sätt kan du välja det bästa monteringsläget i relation till installationsplatsen. 14 Installera projektorn

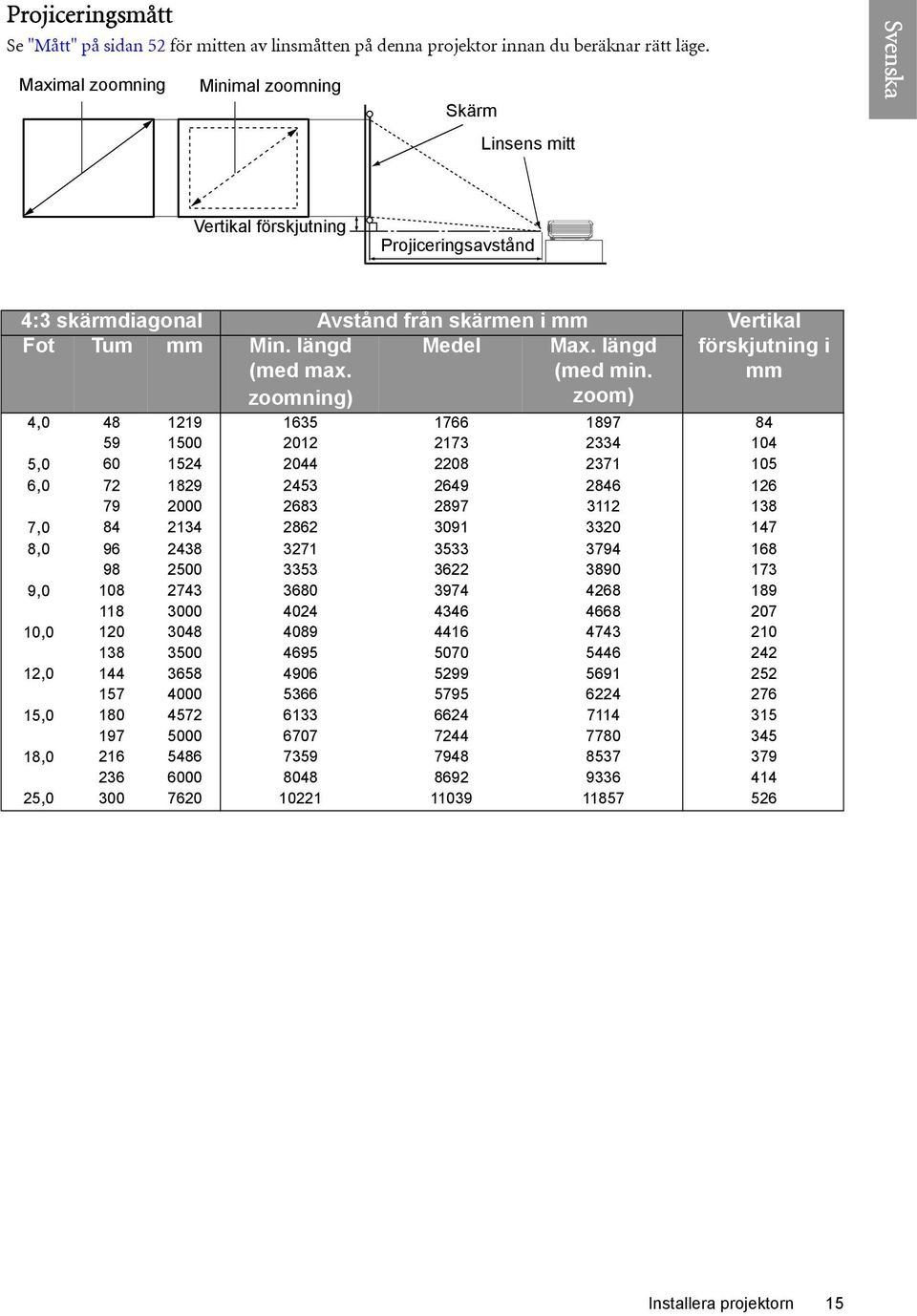

15 Projiceringsmått Se "Mått" på sidan 52 för mitten av linsmåtten på denna projektor innan du beräknar rätt läge. Maximal zoomning Minimal zoomning Skärm Linsens mitt Vertikal förskjutning Projiceringsavstånd 4:3 skärmdiagonal Avstånd från skärmen i mm Vertikal Fot Tum mm Min. längd (med max. zoomning) Medel Max. längd (med min. zoom) förskjutning i mm 4, , , , , , , , , , , Installera projektorn 15

16 Anslutning När du ansluter en signalkälla till projektorn måste du se till att: 1. Stänga av all utrustning innan du gör några anslutningar. 2. Använda rätt signalkabel för respektive källa. 3. Se till att alla sladdar sitter i ordentligt. För anslutningarna nedan är det vissa kablar som inte levereras med projektorn (läs "Förpackningens innehåll" på sidan 7). De finns att köpa i butiker som säljer elektronikutrustning. Ansluta en dator eller bildskärm Ansluta en dator Projektorn har ett VGA-ingångsuttag som gör det möjligt att ansluta den till både IBM -kompatibla och Macintosh -datorer. Om du vill ansluta till en Mac OS-dator av äldre modell behöver du en särskild adapter (medföljer inte). Dessutom kan du ansluta datorn till projektorn med en USB-kabel och göra förflytta dig mellan sidor i programmet på datorn. Ansluta projektorn till en bärbar eller stationär dator: Med VGA-kabel: Med en DVI-D-kabel: Skärmen måste vara utrustad med ett DVI-D-utsignalsuttag. Med HDMI-kabel: Skärmen måste vara utrustad med ett HDMI-utsignalsuttag. 1. Anslut en VGA-kabel till ena 1. Anslut ena änden på en 1. Anslut en HDMI-kabel till änden på D-Sub-kontakten på DVI-D-kabel till DVI-Dkontakten ena änden på datorn. Anslut VGA-kabelns på datorn. Anslut HDMI-kontakten på datorn. andra ände till D-SUB/COMP. kabelns andra ände till Anslut kabelns andra ände IN-signalingången på DVI-D-signalingången på till HDMI-signalingången projektorn. projektorn. på projektorn. 2. Om du vill använda funktionen för sidbläddring med fjärrkontrollen ansluter du USB-kabelns större ände till en USB-port på datorn och den mindre änden till projektorns (USB)-kontakt. Se "Fjärrbläddring" på sidan 35 för mer information. 3. Om du vill använda projektorns högtalare (blandad mono) vid en presentation ansluter du ena änden av en lämplig ljudkabel till datorns ljudutgångsuttag och den andra änden till projektorns AUDIO-uttag. När anslutningen är gjord kan du kontrollera ljudet eller skärmmenyerna på projektorn. Se "Ljudinställningar" på sidan 44 för mer information. Uppkopplingen kommer att se ut som följande diagram: Bärbar eller stationär dator VGA-kabel 1. DVI-D-kabel 1. HDMI-kabel 2. USB-kabel 3. Ljudsladd En del bärbara datorer aktiverar inte sina externa videoportar när de ansluts till en projektor. Vanligtvis kan du använda tangentkombinationen Fn + F3 eller CRT / LCD för att aktivera/ avaktivera den externa skärmen. Leta upp en funktionstangent med texten CRT / LCD eller en funktionstangent med en bildskärmssymbol på den bärbara datorn. Tryck samtidigt på Fn och funktionstangenten. Mer information om den bärbara datorns tangentkombinationer finns i dokumentationen till datorn. 16 Anslutning

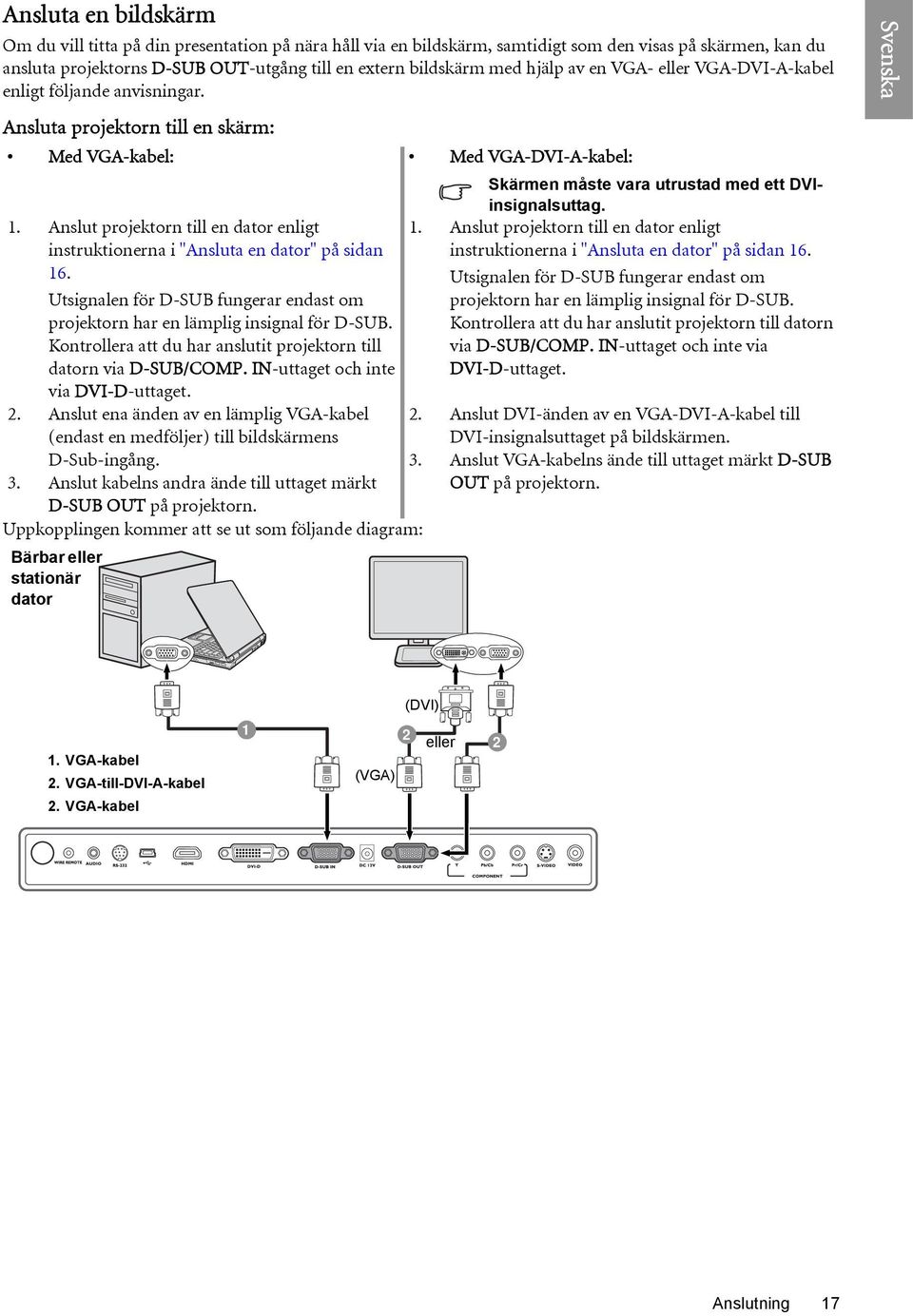

17 Ansluta en bildskärm Om du vill titta på din presentation på nära håll via en bildskärm, samtidigt som den visas på skärmen, kan du ansluta projektorns D-SUB OUT-utgång till en extern bildskärm med hjälp av en VGA- eller VGA-DVI-A-kabel enligt följande anvisningar. Ansluta projektorn till en skärm: Med VGA-kabel: Med VGA-DVI-A-kabel: 1. Anslut projektorn till en dator enligt instruktionerna i "Ansluta en dator" på sidan 16. Utsignalen för D-SUB fungerar endast om projektorn har en lämplig insignal för D-SUB. Kontrollera att du har anslutit projektorn till datorn via D-SUB/COMP. IN-uttaget och inte via DVI-D-uttaget. 2. Anslut ena änden av en lämplig VGA-kabel (endast en medföljer) till bildskärmens D-Sub-ingång. 3. Anslut kabelns andra ände till uttaget märkt D-SUB OUT på projektorn. Uppkopplingen kommer att se ut som följande diagram: Bärbar eller stationär dator Skärmen måste vara utrustad med ett DVIinsignalsuttag. 1. Anslut projektorn till en dator enligt instruktionerna i "Ansluta en dator" på sidan 16. Utsignalen för D-SUB fungerar endast om projektorn har en lämplig insignal för D-SUB. Kontrollera att du har anslutit projektorn till datorn via D-SUB/COMP. IN-uttaget och inte via DVI-D-uttaget. 2. Anslut DVI-änden av en VGA-DVI-A-kabel till DVI-insignalsuttaget på bildskärmen. 3. Anslut VGA-kabelns ände till uttaget märkt D-SUB OUT på projektorn. (DVI) 1. VGA-kabel 2. VGA-till-DVI-A-kabel 2. VGA-kabel 1 2 (VGA) eller 2 Anslutning 17

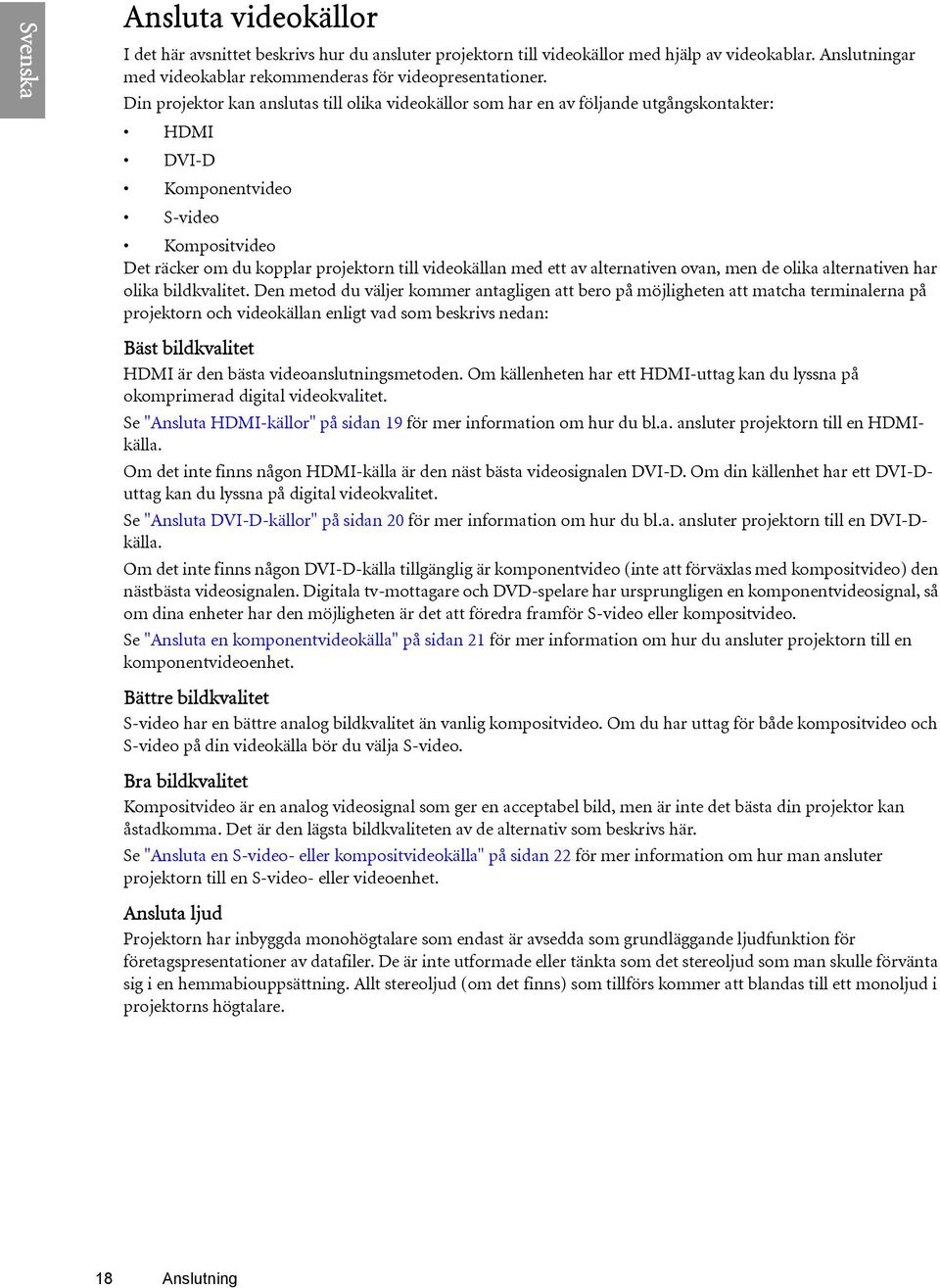

18 Ansluta videokällor I det här avsnittet beskrivs hur du ansluter projektorn till videokällor med hjälp av videokablar. Anslutningar med videokablar rekommenderas för videopresentationer. Din projektor kan anslutas till olika videokällor som har en av följande utgångskontakter: HDMI DVI-D Komponentvideo S-video Kompositvideo Det räcker om du kopplar projektorn till videokällan med ett av alternativen ovan, men de olika alternativen har olika bildkvalitet. Den metod du väljer kommer antagligen att bero på möjligheten att matcha terminalerna på projektorn och videokällan enligt vad som beskrivs nedan: Bäst bildkvalitet HDMI är den bästa videoanslutningsmetoden. Om källenheten har ett HDMI-uttag kan du lyssna på okomprimerad digital videokvalitet. Se "Ansluta HDMI-källor" på sidan 19 för mer information om hur du bl.a. ansluter projektorn till en HDMIkälla. Om det inte finns någon HDMI-källa är den näst bästa videosignalen DVI-D. Om din källenhet har ett DVI-Duttag kan du lyssna på digital videokvalitet. Se "Ansluta DVI-D-källor" på sidan 20 för mer information om hur du bl.a. ansluter projektorn till en DVI-Dkälla. Om det inte finns någon DVI-D-källa tillgänglig är komponentvideo (inte att förväxlas med kompositvideo) den nästbästa videosignalen. Digitala tv-mottagare och DVD-spelare har ursprungligen en komponentvideosignal, så om dina enheter har den möjligheten är det att föredra framför S-video eller kompositvideo. Se "Ansluta en komponentvideokälla" på sidan 21 för mer information om hur du ansluter projektorn till en komponentvideoenhet. Bättre bildkvalitet S-video har en bättre analog bildkvalitet än vanlig kompositvideo. Om du har uttag för både kompositvideo och S-video på din videokälla bör du välja S-video. Bra bildkvalitet Kompositvideo är en analog videosignal som ger en acceptabel bild, men är inte det bästa din projektor kan åstadkomma. Det är den lägsta bildkvaliteten av de alternativ som beskrivs här. Se "Ansluta en S-video- eller kompositvideokälla" på sidan 22 för mer information om hur man ansluter projektorn till en S-video- eller videoenhet. Ansluta ljud Projektorn har inbyggda monohögtalare som endast är avsedda som grundläggande ljudfunktion för företagspresentationer av datafiler. De är inte utformade eller tänkta som det stereoljud som man skulle förvänta sig i en hemmabiouppsättning. Allt stereoljud (om det finns) som tillförs kommer att blandas till ett monoljud i projektorns högtalare. 18 Anslutning

19 Ansluta HDMI-källor Projektorn har ett HDMI-ingångsuttag så att du kan ansluta den till en HDMI-källa som t.ex. en DVD-spelare, en DTV-mottagare eller en skärm. HDMI (High-Definition Multimedia Interface) stödjer okomprimerad videodataöverföring mellan kompatibla enheter som DTV-mottagare, DVD-spelare och visar över en enda kabel. Det ger en äkta digital visnings- och lyssningsupplevelse. Kontrollera att videokällan har en ledig HDMI-kontakt: Om den har det kan du fortsätta. Om inte måste du se över vilken metod som ska användas för att ansluta enheten. Ansluta projektorn till en HDMI-källa: 1. Anslut ena änden av en HDMI-kabel till HDMI-uttaget på HDMI-källan. Anslut kabelns andra ände till HDMI-signalingången på projektorn. När anslutningen är gjord kan du kontrollera ljudet eller skärmmenyerna på projektorn. Se "Ljudinställningar" på sidan 44 för mer information. 1 HDMI-kabel AV-enhet I sällsynta fall kan du ansluta projektorn till en DVD-spelare via projektorns ingång och om den projicerade bilden då visar fel färger kan du ändra färgområdet till YUV. Se "Ändra färgområde" på sidan 27 för mer information. Om ingen signal hittas efter att anslutningen upprättats stänger du av funktionen Snabb autosökning på menyn KÄLLA. Se "Byta ingångssignal" på sidan 27 för mer information. Anslutning 19

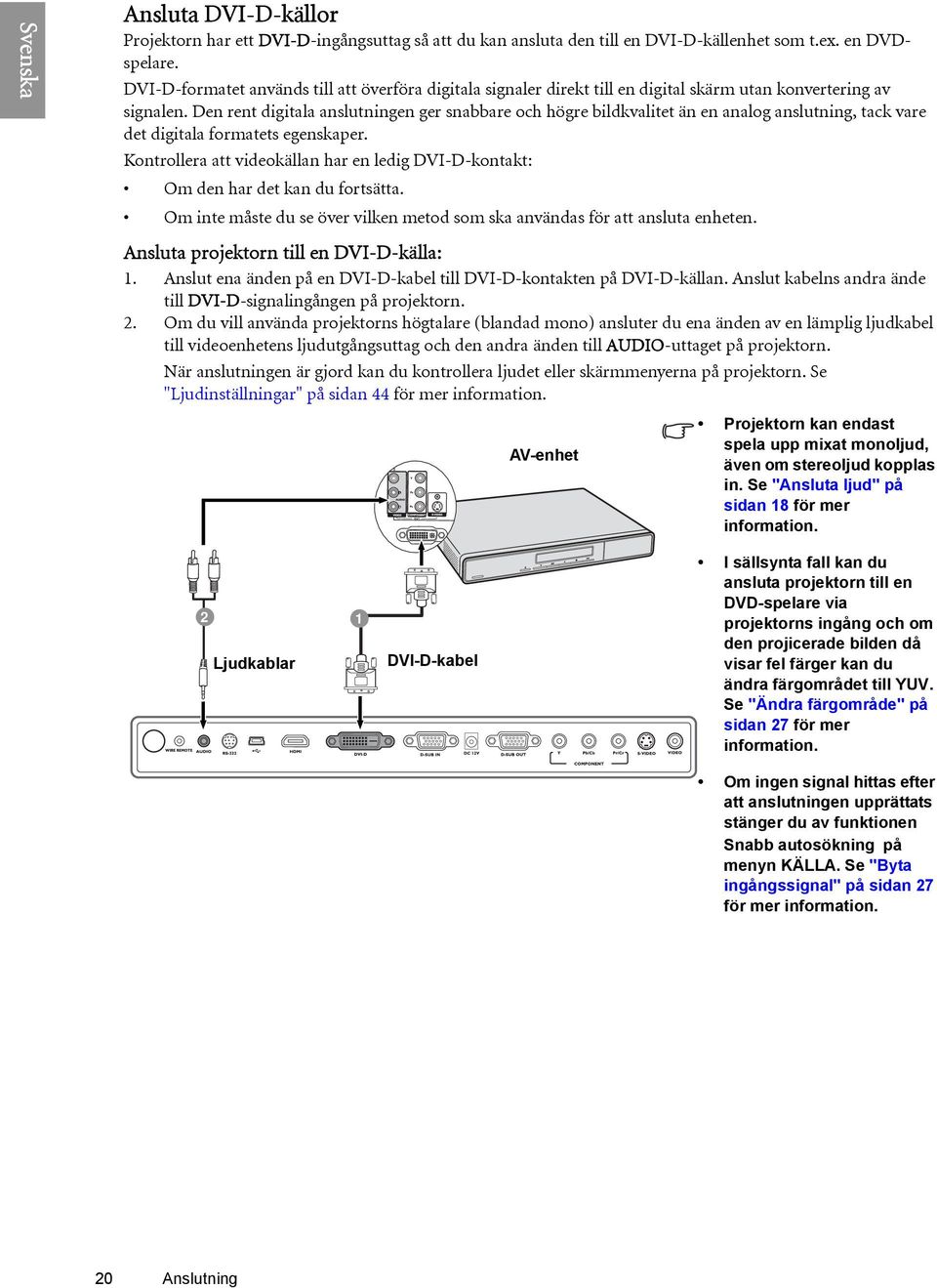

20 Ansluta DVI-D-källor Projektorn har ett DVI-D-ingångsuttag så att du kan ansluta den till en DVI-D-källenhet som t.ex. en DVDspelare. DVI-D-formatet används till att överföra digitala signaler direkt till en digital skärm utan konvertering av signalen. Den rent digitala anslutningen ger snabbare och högre bildkvalitet än en analog anslutning, tack vare det digitala formatets egenskaper. Kontrollera att videokällan har en ledig DVI-D-kontakt: Om den har det kan du fortsätta. Om inte måste du se över vilken metod som ska användas för att ansluta enheten. Ansluta projektorn till en DVI-D-källa: 1. Anslut ena änden på en DVI-D-kabel till DVI-D-kontakten på DVI-D-källan. Anslut kabelns andra ände till DVI-D-signalingången på projektorn. 2. Om du vill använda projektorns högtalare (blandad mono) ansluter du ena änden av en lämplig ljudkabel till videoenhetens ljudutgångsuttag och den andra änden till AUDIO-uttaget på projektorn. När anslutningen är gjord kan du kontrollera ljudet eller skärmmenyerna på projektorn. Se "Ljudinställningar" på sidan 44 för mer information. AV-enhet Projektorn kan endast spela upp mixat monoljud, även om stereoljud kopplas in. Se "Ansluta ljud" på sidan 18 för mer information. 2 Ljudkablar 1 DVI-D-kabel I sällsynta fall kan du ansluta projektorn till en DVD-spelare via projektorns ingång och om den projicerade bilden då visar fel färger kan du ändra färgområdet till YUV. Se "Ändra färgområde" på sidan 27 för mer information. Om ingen signal hittas efter att anslutningen upprättats stänger du av funktionen Snabb autosökning på menyn KÄLLA. Se "Byta ingångssignal" på sidan 27 för mer information. 20 Anslutning

21 Ansluta en komponentvideokälla Kontrollera att videokällan har en ledig uppsättning komponentvideoutgångar: Om den har det kan du fortsätta. Om inte måste du se över vilken metod som ska användas för att ansluta enheten. Ansluta projektorn till en komponentvideoenhet: Med en komponentvideokabel: Med en adapterkabel för komponentvideo till VGA (D-Sub): 1. Ta den ände av adapterkabeln för 1. Ta den ände av adapterkabeln för komponentvideo som har tre RCA-kontakter och komponentvideo till VGA (D-Sub) som har tre anslut den till komponentvideoutgångarna på RCA-kontakter och anslut den till videokällan. Matcha kontakternas färger till de på komponentvideoutgångarna på videokällan. uttagen: grönt till grönt, blått till blått och rött till Matcha kontakternas färger till de på uttagen: rött. grönt till grönt, blått till blått och rött till rött. 2. Anslut kabelns andra ände med 3 RCA-kontakter 2. Anslut den andra änden av adapterkabeln för till COMPONENT-uttagen på projektorn. komponentvideo till VGA (D-Sub) (med en Matcha kontakternas färger till de på uttagen: D-Sub-kontakt) till D-SUB/COMP. IN-ingången grönt till grönt, blått till blått och rött till rött. på projektorn. 3. Om du vill använda projektorns högtalare 3. Om du vill använda projektorns högtalare (blandad mono) vid en presentation ansluter du (blandad mono) vid en presentation ansluter du ena änden av en lämplig ljudkabel till enhetens ena änden av en lämplig ljudkabel till enhetens ljudutgångsuttag och den andra änden till ljudutgångsuttag och den andra änden till projektorns AUDIO-uttag. projektorns AUDIO-uttag. När anslutningen är gjord kan du kontrollera När anslutningen är gjord kan du kontrollera ljudet eller skärmmenyerna på projektorn. Se ljudet eller skärmmenyerna på projektorn. Se "Ljudinställningar" på sidan 44 för mer "Ljudinställningar" på sidan 44 för mer information. information. Uppkopplingen kommer att se ut som följande diagram: AV-enhet Projektorn kan endast spela upp mixat monoljud, även om stereoljud kopplas in. Se "Ansluta ljud" på sidan 18 för mer information. Ljudkablar 3 Adapterkabel för komponentvideo till VGA (D-Sub) 1 eller 1 Komponent videokabel Om den videobild som du har valt inte visas när du har slagit på projektorn och valt rätt videokälla kontrollerar du att videokällan är påslagen och fungerar som den ska. Kontrollera även att du har anslutit signalkablarna på rätt sätt. Anslutning 21

22 Ansluta en S-video- eller kompositvideokälla Kontrollera att videokällan har en ledig S-video- eller videoutgång: Om den har båda utgångarna ansluter du med S-videoutgången eftersom den ger bättre bildkvalitet än videoutgången. Se "Ansluta videokällor" på sidan 18 för mer information. Om den har någon av utgångarna kan du även fortsätta med denna procedur. Om inte måste du se över vilken metod som ska användas för att ansluta enheten. Om du redan har gjort en komponentvideoanslutning mellan projektorn och videokällan med komponentvideokablar behöver du inte ansluta enheten med en S-videokabel eller kompositvideoanslutning eftersom det skulle utgöra en överflödig andra anslutning av sämre bildkvalitet. Du behöver bara ansluta med en kompositvideoanslutning om varken komponentvideo- eller S-video inte finns på videokällan (t.ex. med vissa analoga videokameror). Ansluta projektorn till en S-video/videokälla: 1. Anslut ena änden av en S-video/videokabel till S-video/videokontakten på videokällan. 2. Anslut S-video/videokabelns ände till uttaget märkt S-VIDEO/VIDEO på projektorn. 3. Om du vill använda projektorns högtalare (blandad mono) vid en presentation ansluter du ena änden av en lämplig ljudkabel till enhetens ljudutgångsuttag och den andra änden till projektorns AUDIO-uttag. När anslutningen är gjord kan du kontrollera ljudet eller skärmmenyerna på projektorn. Se "Ljudinställningar" på sidan 44 för mer information. Uppkopplingen kommer att se ut som följande diagram: AV-enhet Projektorn kan endast spela upp mixat monoljud, även om stereoljud kopplas in. Se "Ansluta ljud" på sidan 18 för mer information Videokabel 1. S-videokabel 3. Ljudsladd 1 eller 1 Om den videobild som du har valt inte visas när du har slagit på projektorn och valt rätt videokälla kontrollerar du att videokällan är påslagen och fungerar som den ska. Kontrollera även att du har anslutit signalkablarna på rätt sätt. 22 Anslutning

23 Användning Starta projektorn 1. Anslut nätsladden till projektorn och till ett vägguttag. Slå på vägguttaget (i tillämpliga fall). Använd av säkerhetsskäl en 15 A förlängningssladd vid behov. 2. Tryck på II Ström på projektorn eller fjärrkontrollen för att starta projektorn. Så snart som lampan tänds hörs en "Strömbrytarton". POWER (Luz indicadora POWER) blinkar med grönt sken och lyser med konstant grönt sken när projektorn är på. Startproceduren tar ca 30 sekunder. Mot slutet av startproceduren visas en startlogotyp. Om det behövs kan du vrida på fokusringen och ställa in skärpan i bilden. Se "Stänga av Signal för påslagning/avstängning" på sidan 38 för information om hur du slår på signalen. 3. Om du får en uppmaning att ange ett lösenord använder du pilknapparna till att skriva ett sexsiffrigt lösenord. Se "Använda lösenordsfunktionen" på sidan 25 för mer information. 4. Slå på all ansluten utrustning. 5. Projektorn börjar söka efter ingångssignaler. Den ingångssignal som söks visas i längst upp till vänster på skärmen. Om projektorn inte känner av någon giltig signal visas meddelandet Ingen signal tills en ingångssignal hittas. Du kan också välja önskad ingångssignal genom att trycka på SOURCE på projektorn eller fjärrkontrollen. Se "Byta ingångssignal" på sidan 27 för mer information. Om projektorn fortfarande är varm sedan du använde den sist går fläktarna i ca 90 sekunder innan lampan tänds. Om frekvensen/upplösningen för ingångssignalen överstiger projektorns funktionsvidd visas meddelandet Utom räckhåll på en tom skärm. Byt till en insignal som är kompatibel med projektorns upplösning eller ange en insignal med en lägre inställning. Se "Frekvenstabell" på sidan 53 för mer information. För att lampan ska hålla så länge som möjligt ska du vänta minst 5 minuter innan du släcker lampan efter att du tänt den. Användning 23

24 Använda skärmmenyerna Projektorn är utrustad med skärmmenyer för inställning och justering. Nedan visas en översikt av skärmmenyn. Ikon på huvudmenyn Huvudmeny VISNING Väggfärg Av Bildförhållande Auto Markering Undermeny Keystone Position Fas H-Storlek Digital zoom 0 0 ENTER Status Gå tillbaka till föregående sida eller avsluta genom att trycka på MENU/EXIT. Aktuell ingångssignal Analog RGB MENY Avsl. Ställ in skärmvisningsmenyn till önskat språk först för att se skärmvisningsmenyerna. 1. Öppna skärmmenyn genom att trycka på MENU/EXIT på projektorn eller fjärrkontrollen. 2. Tryck på för att markera Språk och tryck på / för att välja önskat språk. VISNING SYSTEMINSTÄLLNING: Enkel Väggfärg Bildförhållande Keystone Position Fas H-Storlek Digital zoom 0 0 Av Auto Presentationstimer Språk Projektorplacering Auto. avstängning Timer för tomutrymme Panelknappslås Viloläge Välkomstskärm My Screen Bordspl. fram. Avaktivera Avaktivera Av Avaktivera BenQ Analog RGB MENY Avsl. Analog RGB MENY Avsl. 3. Använd / för att markera SYSTEMINSTÄLLNING: Enkel menyn. SYSTEMINSTÄLLNING: Enkel Presentationstimer Språk Projektorplacering Auto. avstängning Timer för tomutrymme Panelknappslås Viloläge Välkomstskärm My Screen Bordspl. fram. Avaktivera Avaktivera Av Avaktivera BenQ 4. Tryck på MENU/EXIT två gånger* på projektorn eller fjärrkontrollen för att lämna och spara inställningarna. *Första gången du trycker kommer du tillbaka till huvudmenyn och andra gången stängs skärmmenyn. Analog RGB MENY Avsl. Säkra projektorn Använda ett säkerhetskabellås Projektorn måste installeras på en säker plats för att undvika stöld. Du kan också skydda projektorn genom att köpa ett lås som t.ex. ett kensingtonlås. Du hittar en öppning för Kensingtonlåset på projektorns vänstra sida. Se punkt 10 på sidan 8 för information. En Kensington säkerhetskabel är vanligtvis en kombination av nyckel/nycklar och lås. Se låsets dokumentation om hur du ska använda det. 24 Användning

25 Använda lösenordsfunktionen Av säkerhetsskäl och för att förhindra olovlig användning finns det möjlighet att ställa in ett lösenord för projektorn. Du kan ange lösenordet på skärmmenyn. Om du aktiverar lösenordsfunktionen och sedan glömmer bort lösenordet går det inte att använda projektorn. Skriv ut den här handboken (om du inte har den utskriven) och skriv ned lösenordet i handboken. Förvara sedan handboken på ett särskilt ställe om du skulle behöva den. Ställa in ett lösenord Om du ställer in ett lösenord och strömbrytarlåset är aktiverat kan projektorn inte användas om inte rätt lösenord anges varje gång projektorn sätts på. När ett lösenord har ställts in och Lås för välkomstskärm aktiverats kan du inte ändra välkomstskärmen som visas vid projektorns start om inte rätt lösenord anges. 1. Öppna skärmmenyn och gå till menyn SYSTEMINSTÄLLNING: Avancerad > Säkerhetsinställn. Tryck på ENTER på projektorn eller fjärrkontrollen. Sidan Säkerhetsinställn. visas. 2. Markera Ändra säkerhetsinställningar och tryck på ENTER på projektorn eller fjärrkontrollen. 3. Som bilden till höger visar motsvarar de fyra pilknapparna (,,, ) fyra siffror (1, 2, 3, 4). Ange lösenordet med hjälp av pilknapparna. 4. Bekräfta det nya lösenordet genom att ange det igen. När du har angett lösenordet visas sidan Säkerhetsinställn. igen. 5. Aktivera funktionen Strömbrytarlås genom att trycka på / för att markera Strömbrytarlås och trycka på / för att välja På. 6. Aktivera funktionen Lås för välkomstskärm genom att trycka på / för att markera Lås för välkomstskärm och trycka på / för att välja På. När Lås för välkomstskärm är aktiverat är funktionen My Screen på menyn SYSTEMINSTÄLLNING: Enkel lösenordsskyddad. De siffror som anges visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller efter du angett det så att du har det till hands om du skulle glömma det. Lösenord: Förvara handboken på ett säkert ställe. 7. För att lämna skärmmenyn trycker du på MENU/EXIT. Om du glömmer bort lösenordet Om lösenordsfunktionen är aktiverad kommer en uppmaning om att ange det sexsiffriga lösenordet att visas varje gång du sätter på projektorn. Om du anger fel lösenord visas ett meddelande om fel lösenord (se bilden till höger) i tre sekunder följt av meddelandet ANGE LÖSENORD. Du kan försöka igen genom att ange ett nytt sexsiffrigt lösenord. Om du inte skrev upp lösenordet i handboken och inte kan komma ihåg det kan du återställa lösenordet. Se "Procedur för återställning av lösenordet" på sidan 26 för mer information. Om du anger ett felaktigt lösenord fem gånger i följd stängs projektorn automatiskt av efter en liten stund. ANGE NYTT LÖSENORD För låsning av strömtillförsel och Splashskärmen används samma lösenord. Lösenordsfel Försök igen. MENY Tillb. Användning 25

26 Procedur för återställning av lösenordet Håll ned AUTO på projektorn eller fjärrkontrollen i tre sekunder. Projektorn kommer att visa ett kodat nummer på skärmen. Skriv ned numret och stäng av projektorn. Be om hjälp att avkoda numret på ditt lokala BenQ-servicecenter. Du kan bli ombedd att visa upp köpekvittot på projektorn som bevis på att det är du som är ägaren. ÅTERSTÄLLA LÖSENORD Skriv ned återställningskoden, och kontakta BenQs kundtjänst. Återställningskod: Ändra lösenordet 1. Öppna skärmmenyn och gå till menyn SYSTEMINSTÄLLNING: Avancerad > Säkerhetsinställn. > Ändra lösenord. 2. Tryck på ENTER på projektorn eller fjärrkontrollen. Meddelandet ANGE AKTUELLT LÖSENORD visas. 3. Ange det gamla lösenordet. i. Om lösenordet stämmer visas meddelandet ANGE NYTT LÖSENORD. ii. Om lösenordet inte stämmer visas ett meddelande om fel lösenord i tre sekunder följt av meddelandet ANGE AKTUELLT LÖSENORD och du kan försöka igen. Du kan trycka på MENU/EXIT för att avbryta ändringen eller försöka med ett annat lösenord. 4. Ange ett nytt lösenord. De siffror som anges visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller efter du angett det så att du har det till hands om du skulle glömma det. Lösenord: Förvara handboken på ett säkert ställe. 5. Bekräfta det nya lösenordet genom att ange det igen. 6. Nu har du angett ett nytt lösenord för projektorn. Kom ihåg att ange det nya lösenordet nästa gång du startar projektorn. 7. För att lämna skärmmenyn trycker du på MENU/EXIT. Lösenord ändrat Avaktivera lösenordsfunktionen För att inaktivera lösenordsskyddet går du tillbaka till menyn SYSTEMINSTÄLLNING: Avancerad > Säkerhetsinställn. > Ändra säkerhetsinställningar efter du öppnat skärmmenysystemet. Tryck på ENTER. Meddelandet ANGE LÖSENORD visas. Ange det aktuella lösenordet. i. Om lösenordet är korrekt visas sidan Säkerhetsinställn. igen. Tryck på för att markera Strömbrytarlås och tryck på / för att välja Av. Du behöver inte ange lösenordet nästa gång du sätter på projektorn. Tryck på för att markera Lås för välkomstskärm och tryck på / för att välja Av. Funktionen Välkomstskärm på menyn SYSTEMINSTÄLLNING: Enkel visas så att du kan göra önskade ändringar. ii. Om lösenordet inte stämmer visas ett meddelande om fel lösenord i tre sekunder följt av meddelandet ANGE LÖSENORD och du kan försöka igen. Du kan trycka på MENU/EXIT för att avbryta ändringen eller försöka med ett annat lösenord. Även om du avaktiverar lösenordsfunktionen bör du ha det gamla lösenordet tillgängligt om du skulle behöva aktivera lösenordsfunktionen igen genom att ange det gamla lösenordet. MENY Avsl. 26 Användning
