W1070/W1080ST Digital projektor Hemmabioserien Användarhandbok

Storlek: px
Starta visningen från sidan:

Download "W1070/W1080ST Digital projektor Hemmabioserien Användarhandbok"

Transkript

1 W1070/W1080ST Digital projektor Hemmabioserien Användarhandbok

2 Innehåll Viktiga säkerhetsinstruktioner...3 Översikt...6 Förpackningens innehåll...6 Byta batterier i fjärrkontrollen...7 Fjärrkontrollens effektiva räckvidd... 7 Projektorns funktioner...9 Projektorns utsida...10 Kontroller och funktioner...11 Kontrollpanel Fjärrkontroll Installera projektorn Välja placering...13 Ställa in önskad storlek på den projicerade bilden...14 Hur du avgör projektorns placering för en given skärmstorlek Hur du avgör rekommenderad skärmstorlek för ett givet avstånd Projektionsmått Flytta projektorlinsen vertikalt Ansluta med videoutrustning Förberedelser Ansluta HDMI-enheter Ansluta komponentvideoenheter Ansluta S-video eller videoenheter Ansluta en dator Använda projektorn Sätta på projektorn...24 Välja en ingångskälla...25 Finjustera bildstorlek och skärpa...25 Använda menyerna...26 Säkra projektorn...26 Använda ett säkerhetskabellås Använda lösenordsfunktionen Justera den projicerade bilden...29 Justera projiceringsvinkeln Korrigera bildskevhet Använda lägena förinställning och användare Finjustering av bildkvalitet Kontroller av avancerad bildkvalitet.. 33 Justera ljudet Välja bildförhållande Förstora och söka efter detaljer Användning vid hög höjd Se på 3D-innehåll Anpassa projektorns menyvisning Låsa kontrolltangenter Stänga av projektorn Skärmmenyer (OSD) Ytterligare information...47 Skötsel Information om lampan Ta reda på lamptimmar...48 Förlängt lampliv...48 Tidpunkt för byte av lampa...49 Byta lampa...49 Indikatorer Felsökning Specifikationer Information om garanti och copyright Innehåll

3 Tack för att du köpt denna videoprojektor med hög kvalitet från BenQ! Den har utformats för att ge dig en trivsam hemmabioupplevelse. För bästa resultat, läs igenom denna manual noggrant eftersom det är din guide genom kontrollmenyerna och hanteringen. Viktiga säkerhetsinstruktioner Projektorn är utformat och testad att uppfylla de senaste normerna för säkerhet för informationstekniska enheter. För att försäkra säkert bruk av denna produkt är det dock viktigt att följa de instruktioner som nämns i denna manual och som är märkta på produkten. 1. Läs den här handboken innan du använder projektorn. Förvara handboken på ett säkert ställe för framtida referens. 2. Placera alltid projektorn på en plan, horisontal yta vid användning. - Placera inte projektorn på en ostabil vagn, ställ eller bord då den kan falla och skadas; - Placera inte lättantändliga ämnen när projektorn; - Använd inte projektorn om den lutar mer än 10 grader åt vänster eller höger eller mer än 15 grader framåt eller bakåt. 4. Placera inte projektorn i någon av följande miljöer: - i trånga eller dåligt ventilerade utrymmen. Tillåt minst 50 cm fritt utrymme från väggar och fritt luftflöde runt projektorn; - platser där temperaturerna kan blir väldigt höga, såsom inuti en bil med alla fönster stängda; - platser med väldigt hög luftfuktighet, mycket damm eller cigarettrök kan förorena optiska komponenter, förkorta projektorns livslängd och göra skärmen mörk; 3. Förvara inte projektorn på högkant. Om du gör det kan den välta, vilket kan vålla kroppsskada eller andra skador. - platser nära brandlarm; - platser med en omgivande temperatur över 35 C/95 F; - platser som ligger högre än 1500 meter/ 4920 fot över havsnivå fot Viktiga säkerhetsinstruktioner 3

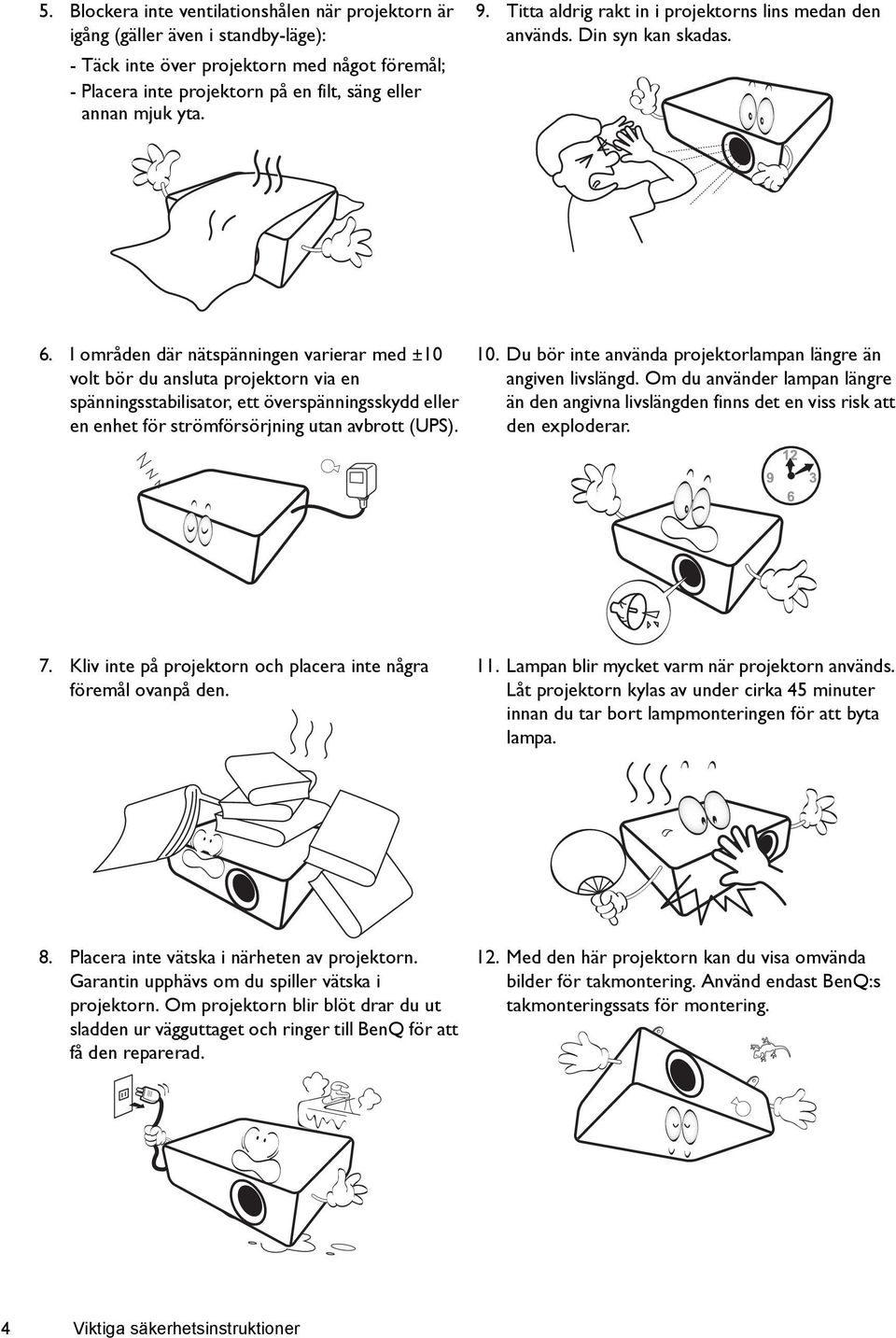

4 5. Blockera inte ventilationshålen när projektorn är igång (gäller även i standby-läge): - Täck inte över projektorn med något föremål; - Placera inte projektorn på en filt, säng eller annan mjuk yta. 9. Titta aldrig rakt in i projektorns lins medan den används. Din syn kan skadas. 6. I områden där nätspänningen varierar med ±10 volt bör du ansluta projektorn via en spänningsstabilisator, ett överspänningsskydd eller en enhet för strömförsörjning utan avbrott (UPS). 10. Du bör inte använda projektorlampan längre än angiven livslängd. Om du använder lampan längre än den angivna livslängden finns det en viss risk att den exploderar. 7. Kliv inte på projektorn och placera inte några föremål ovanpå den. 11. Lampan blir mycket varm när projektorn används. Låt projektorn kylas av under cirka 45 minuter innan du tar bort lampmonteringen för att byta lampa. 8. Placera inte vätska i närheten av projektorn. Garantin upphävs om du spiller vätska i projektorn. Om projektorn blir blöt drar du ut sladden ur vägguttaget och ringer till BenQ för att få den reparerad. 12. Med den här projektorn kan du visa omvända bilder för takmontering. Använd endast BenQ:s takmonteringssats för montering. 4 Viktiga säkerhetsinstruktioner

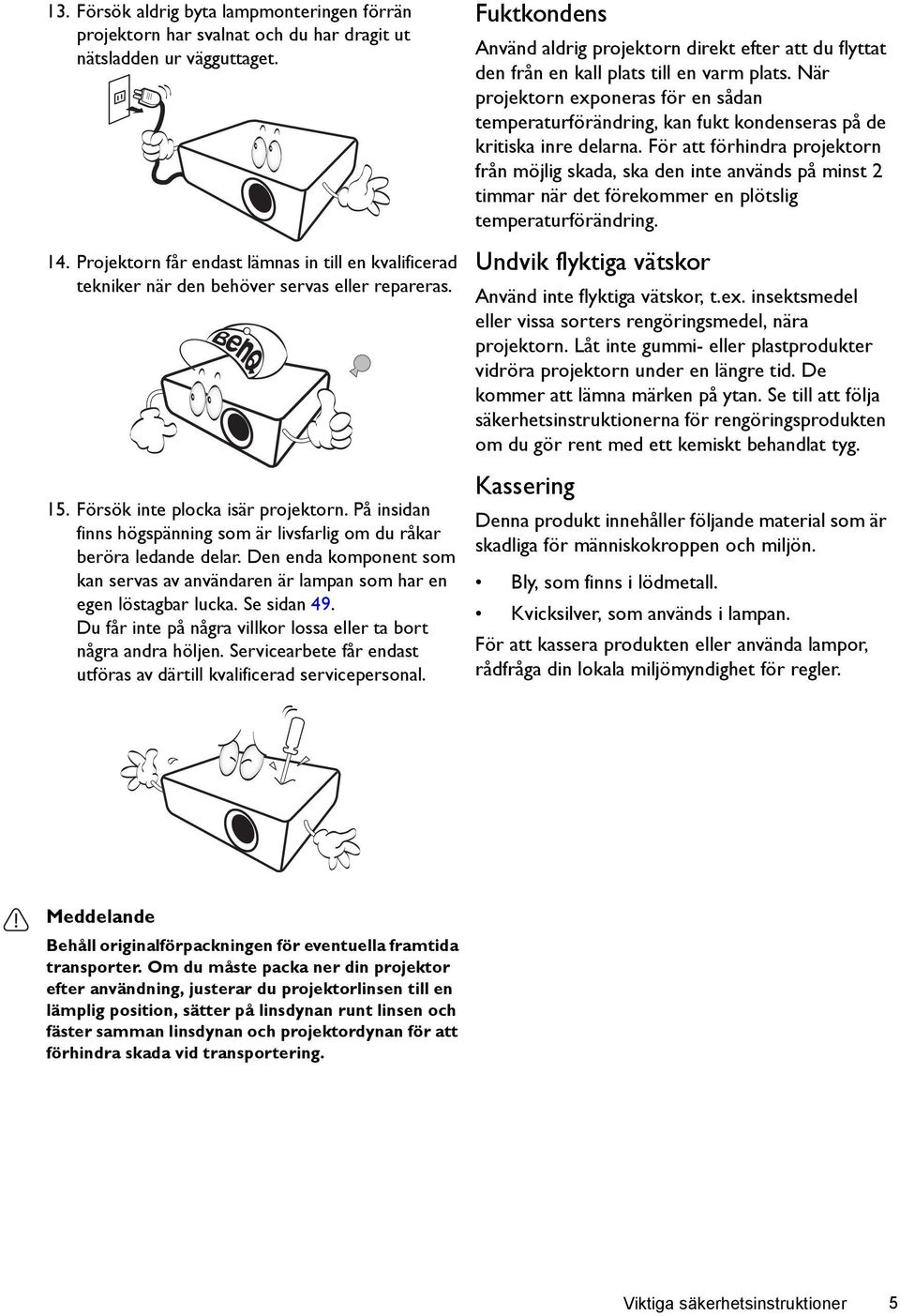

5 13. Försök aldrig byta lampmonteringen förrän projektorn har svalnat och du har dragit ut nätsladden ur vägguttaget. 14. Projektorn får endast lämnas in till en kvalificerad tekniker när den behöver servas eller repareras. 15. Försök inte plocka isär projektorn. På insidan finns högspänning som är livsfarlig om du råkar beröra ledande delar. Den enda komponent som kan servas av användaren är lampan som har en egen löstagbar lucka. Se sidan 49. Du får inte på några villkor lossa eller ta bort några andra höljen. Servicearbete får endast utföras av därtill kvalificerad servicepersonal. Fuktkondens Använd aldrig projektorn direkt efter att du flyttat den från en kall plats till en varm plats. När projektorn exponeras för en sådan temperaturförändring, kan fukt kondenseras på de kritiska inre delarna. För att förhindra projektorn från möjlig skada, ska den inte används på minst 2 timmar när det förekommer en plötslig temperaturförändring. Undvik flyktiga vätskor Använd inte flyktiga vätskor, t.ex. insektsmedel eller vissa sorters rengöringsmedel, nära projektorn. Låt inte gummi- eller plastprodukter vidröra projektorn under en längre tid. De kommer att lämna märken på ytan. Se till att följa säkerhetsinstruktionerna för rengöringsprodukten om du gör rent med ett kemiskt behandlat tyg. Kassering Denna produkt innehåller följande material som är skadliga för människokroppen och miljön. Bly, som finns i lödmetall. Kvicksilver, som används i lampan. För att kassera produkten eller använda lampor, rådfråga din lokala miljömyndighet för regler. Meddelande Behåll originalförpackningen för eventuella framtida transporter. Om du måste packa ner din projektor efter användning, justerar du projektorlinsen till en lämplig position, sätter på linsdynan runt linsen och fäster samman linsdynan och projektordynan för att förhindra skada vid transportering. Viktiga säkerhetsinstruktioner 5

6 Översikt Förpackningens innehåll Packa försiktigt upp innehållet och kontrollera att nedanstående finns i förpackningen. Vissa artiklar finns eventuellt inte tillgängliga beroende på var du köpt den. Hör med inköpsstället. En del tillbehör kan variera från plats till plats. Garantisedeln medföljer bara i vissa områden. Du kan få mer information av din återförsäljare. W1070 W1080ST Projektor Fjärrkontroll Batterier Garantisedel Cd-skiva med Snabbstartsguide Nätsladd VGA-kabel Bärväska (endast W1080ST) 6 Översikt

7 Cirka +15 Cirka +15 Byta batterier i fjärrkontrollen 1. Öppna batteriluckan genom att vända fjärrkontrollen upp och ned, trycka ned luckan vid fingerförsänkningen och skjuta upp i pilens riktning som bilden visar. Luckan skjuts av. 2. Ta bort de gamla batterierna (om det satt några i) och sätt in två nya AAA-batterier. Lägg märke till batteripolerna, som det finns instruktioner för i botten av batterifacket. Positiv pol (+) ska kopplas till positiv och negativ pol (-) till negativ. 3. Sätt tillbaka luckan genom att rikta in den mot facket och skjuta tillbaka den i läge. När du hör ett klickljud sitter den på plats. Låt aldrig fjärrkontrollen och batterierna ligga i varma eller fuktiga miljöer, som kök, badrum, bastu, solarium eller i stängda bilar. Byt endast ut batteriet mot den typ eller motsvarande typ av batteri som rekommenderats av batteritillverkaren. Släng de använda batterierna i enlighet med batteritillverkarens instruktioner och med lokala miljö- och återvinningsföreskrifter. Kasta aldrig batterierna i öppen eld. Det finns risk att det kan explodera. Om batterierna är slut eller om du inte kommer att använda fjärrkontrollen på länge tar du ut batterierna för att förhindra batteriläckage som kan skada fjärrkontrollen. Fjärrkontrollens effektiva räckvidd Du måste hålla fjärrkontrollen i en vinkel inom 30 graders vinkel från projektorns IR-sensor(er) för att den ska fungera. Avståndet mellan fjärrkontrollen och sensorn/sensorerna bör inte överstiga 8 meter (~ 26 fot). Kontrollera att det inte finns någonting mellan fjärrkontrollen och IR-sensorn/sensorerna på projektorn som kan blockera den infraröda strålen. Kontrollera projektorn från framsidan Kontrollera projektorn från ovansidan Montera projektorn i taket Eftersom vi vill att du ska ha mycket nöje av din BenQ-projektor vill vi ta upp följande säkerhetsfråga för att undvika skada på personer och egendom. Om du tänker montera projektorn i taket rekommenderar vi starkt att du använder en takmonteringssats från BenQ och att du noga kontrollerar att den är ordentligt och säkert fastsatt. Översikt 7

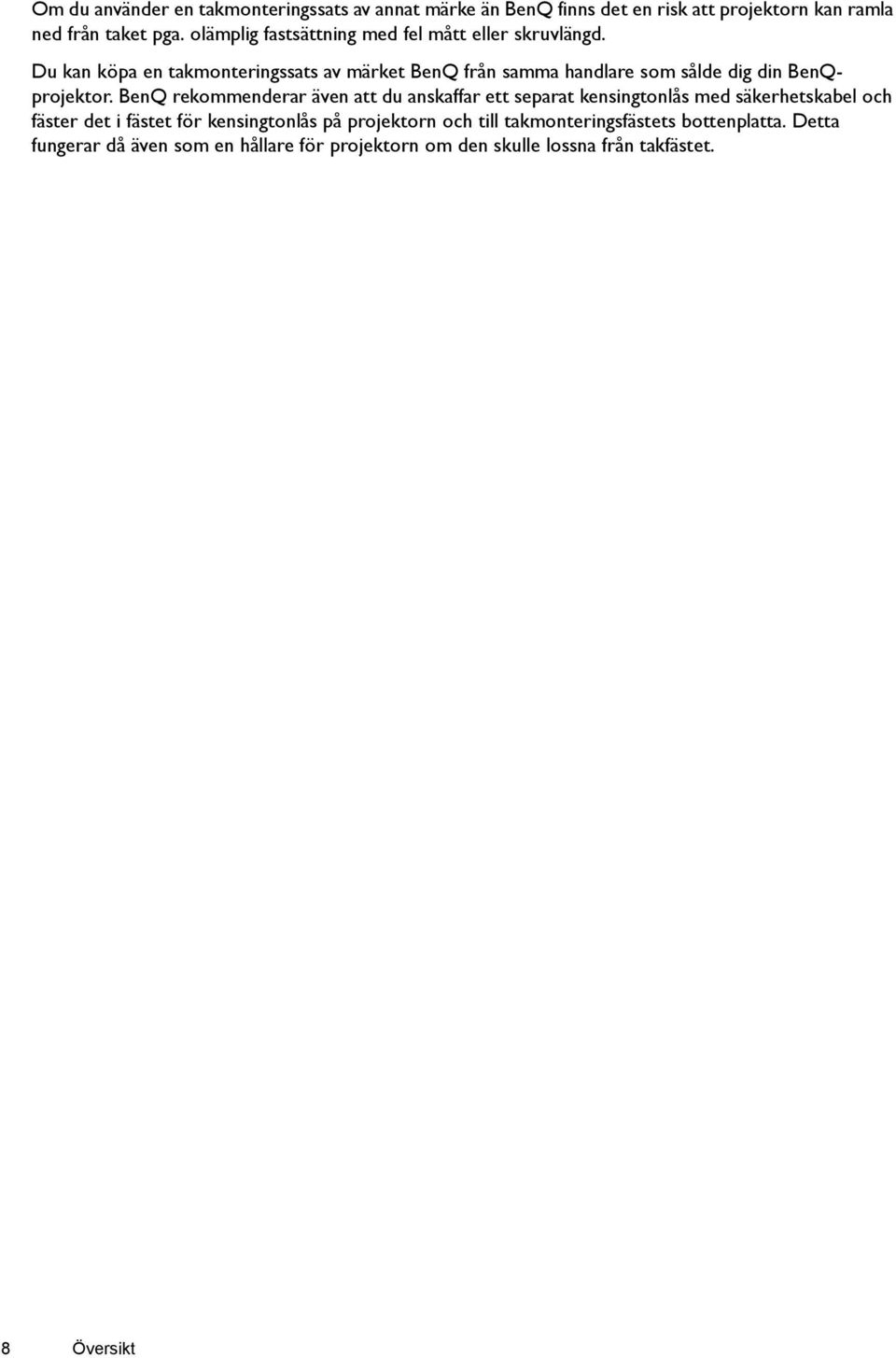

8 Om du använder en takmonteringssats av annat märke än BenQ finns det en risk att projektorn kan ramla ned från taket pga. olämplig fastsättning med fel mått eller skruvlängd. Du kan köpa en takmonteringssats av märket BenQ från samma handlare som sålde dig din BenQprojektor. BenQ rekommenderar även att du anskaffar ett separat kensingtonlås med säkerhetskabel och fäster det i fästet för kensingtonlås på projektorn och till takmonteringsfästets bottenplatta. Detta fungerar då även som en hållare för projektorn om den skulle lossna från takfästet. 8 Översikt

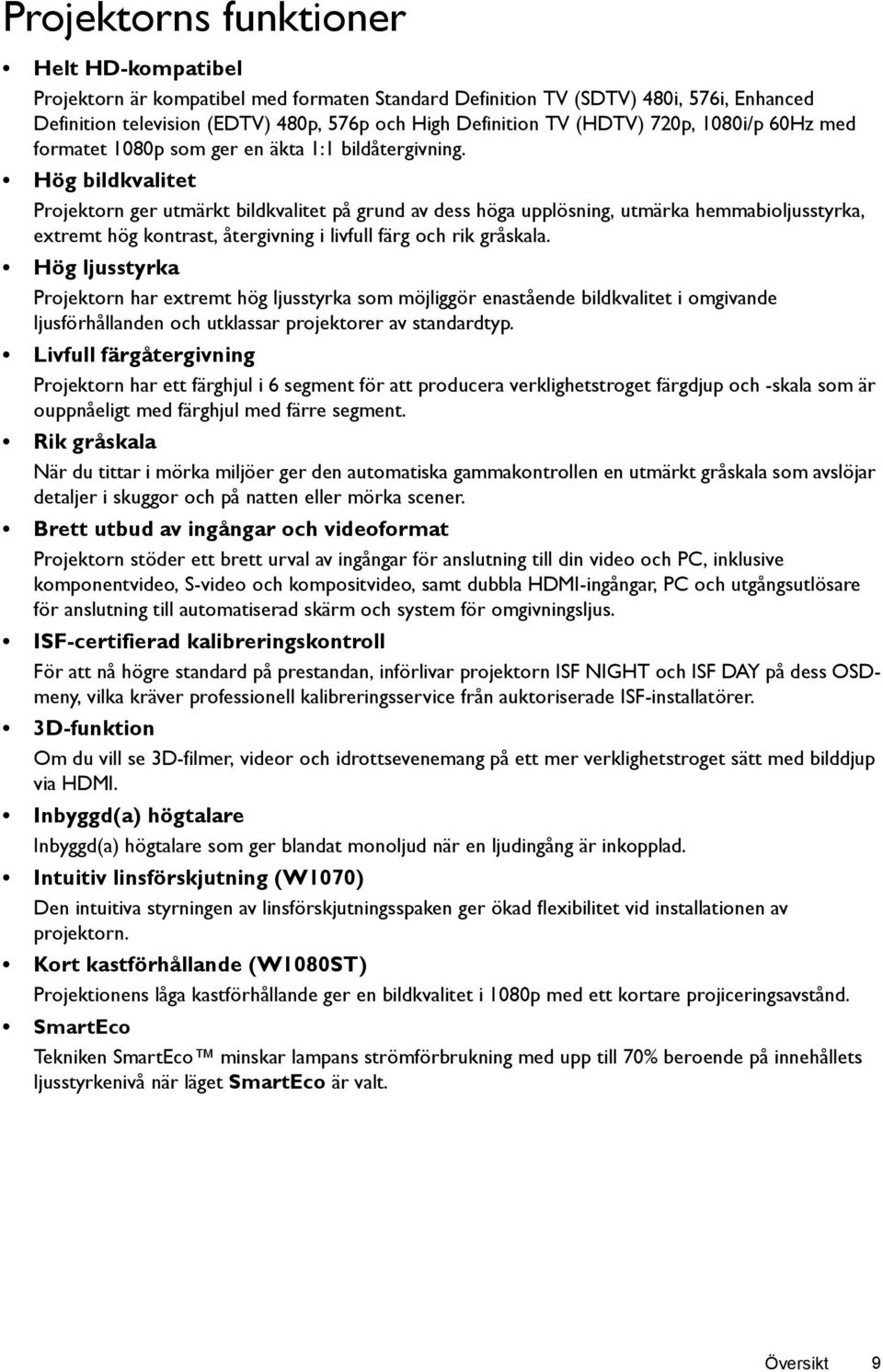

9 Projektorns funktioner Helt HD-kompatibel Projektorn är kompatibel med formaten Standard Definition TV (SDTV) 480i, 576i, Enhanced Definition television (EDTV) 480p, 576p och High Definition TV (HDTV) 720p, 1080i/p 60Hz med formatet 1080p som ger en äkta 1:1 bildåtergivning. Hög bildkvalitet Projektorn ger utmärkt bildkvalitet på grund av dess höga upplösning, utmärka hemmabioljusstyrka, extremt hög kontrast, återgivning i livfull färg och rik gråskala. Hög ljusstyrka Projektorn har extremt hög ljusstyrka som möjliggör enastående bildkvalitet i omgivande ljusförhållanden och utklassar projektorer av standardtyp. Livfull färgåtergivning Projektorn har ett färghjul i 6 segment för att producera verklighetstroget färgdjup och -skala som är ouppnåeligt med färghjul med färre segment. Rik gråskala När du tittar i mörka miljöer ger den automatiska gammakontrollen en utmärkt gråskala som avslöjar detaljer i skuggor och på natten eller mörka scener. Brett utbud av ingångar och videoformat Projektorn stöder ett brett urval av ingångar för anslutning till din video och PC, inklusive komponentvideo, S-video och kompositvideo, samt dubbla HDMI-ingångar, PC och utgångsutlösare för anslutning till automatiserad skärm och system för omgivningsljus. ISF-certifierad kalibreringskontroll För att nå högre standard på prestandan, införlivar projektorn ISF NIGHT och ISF DAY på dess OSDmeny, vilka kräver professionell kalibreringsservice från auktoriserade ISF-installatörer. 3D-funktion Om du vill se 3D-filmer, videor och idrottsevenemang på ett mer verklighetstroget sätt med bilddjup via HDMI. Inbyggd(a) högtalare Inbyggd(a) högtalare som ger blandat monoljud när en ljudingång är inkopplad. Intuitiv linsförskjutning (W1070) Den intuitiva styrningen av linsförskjutningsspaken ger ökad flexibilitet vid installationen av projektorn. Kort kastförhållande (W1080ST) Projektionens låga kastförhållande ger en bildkvalitet i 1080p med ett kortare projiceringsavstånd. SmartEco Tekniken SmartEco minskar lampans strömförbrukning med upp till 70% beroende på innehållets ljusstyrkenivå när läget SmartEco är valt. Översikt 9

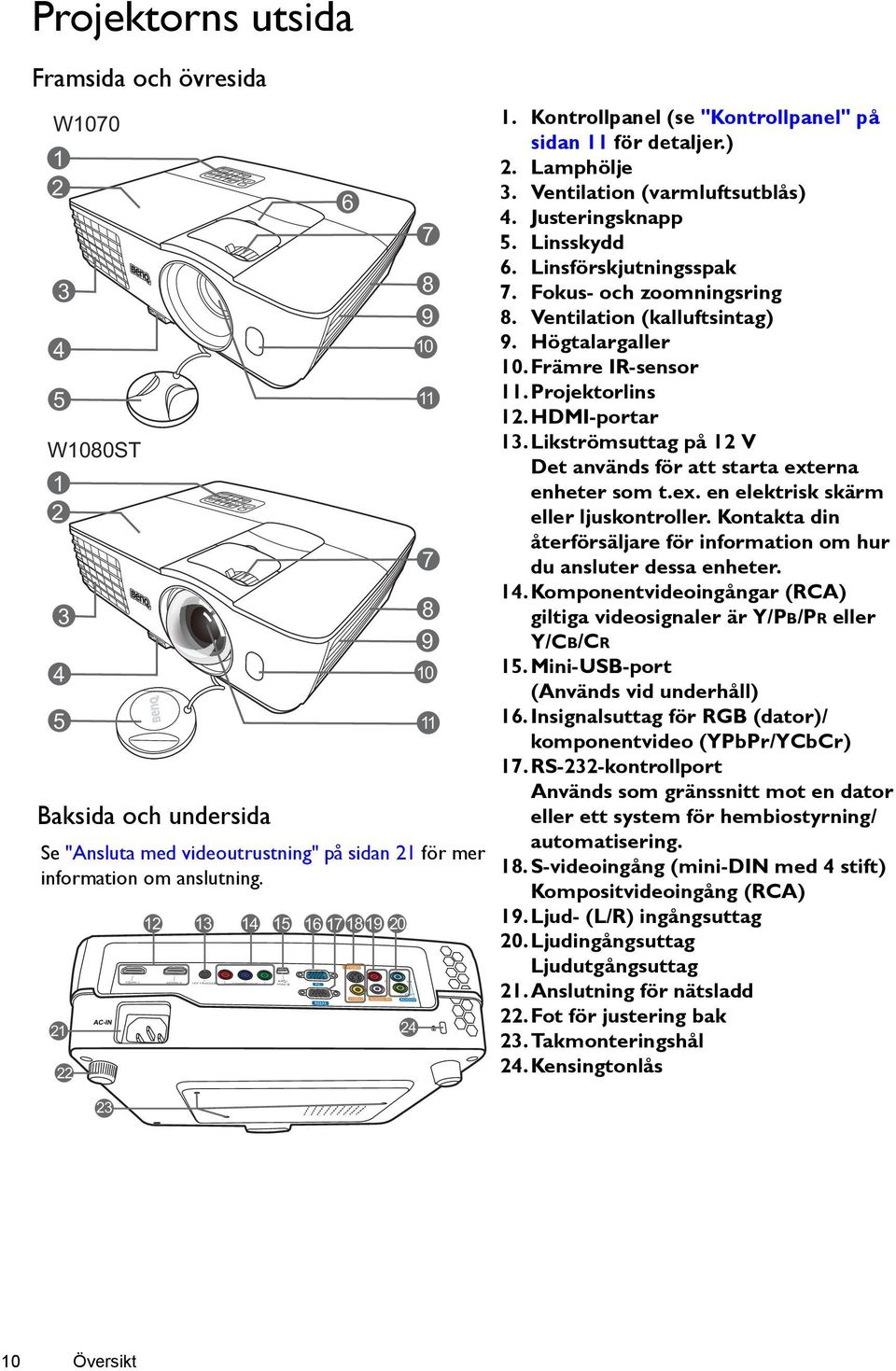

10 Projektorns utsida Framsida och övresida W W1080ST Baksida och undersida Se "Ansluta med videoutrustning" på sidan 21 för mer information om anslutning Kontrollpanel (se "Kontrollpanel" på sidan 11 för detaljer.) 2. Lamphölje 3. Ventilation (varmluftsutblås) 4. Justeringsknapp 5. Linsskydd 6. Linsförskjutningsspak 7. Fokus- och zoomningsring 8. Ventilation (kalluftsintag) 9. Högtalargaller 10. Främre IR-sensor 11. Projektorlins 12. HDMI-portar 13. Likströmsuttag på 12 V Det används för att starta externa enheter som t.ex. en elektrisk skärm eller ljuskontroller. Kontakta din återförsäljare för information om hur du ansluter dessa enheter. 14.Komponentvideoingångar (RCA) giltiga videosignaler är Y/PB/PR eller Y/CB/CR 15.Mini-USB-port (Används vid underhåll) 16.Insignalsuttag för RGB (dator)/ komponentvideo (YPbPr/YCbCr) 17. RS-232-kontrollport Används som gränssnitt mot en dator eller ett system för hembiostyrning/ automatisering. 18.S-videoingång (mini-din med 4 stift) Kompositvideoingång (RCA) 19.Ljud- (L/R) ingångsuttag 20. Ljudingångsuttag Ljudutgångsuttag 21.Anslutning för nätsladd 22.Fot för justering bak 23.Takmonteringshål 24.Kensingtonlås Översikt

11 Kontroller och funktioner Kontrollpanel Fokusring Justerar den projicerade bildens skärpa. 2. Zoomring Justerar bildstorleken. 3. POWER (POWER-indikatorlampa) Tänds eller blinkar när projektorn är i gång. 4. MENU/EXIT Aktiverar skärmmenyn. Menyinställningarna avslutas och sparas och föregående skärm visas igen. 5. IR-sensor för fjärrkontroll (ovansida) 6. STRÖM Slår av och på vänteläget på projektorn. 7. Vänster/ Sänker projektorns ljudvolym. 8. ECO BLANK Används för att tömma skärmen. 9. TEMP (TEMPeraturvarningslampa) Lyser rött eller blinkar om projektorn blir för varm. 10.LAMP (LAMPindikator) Anger lampans status. Tänds eller blinkar när det är problem med lampan. 11.AUTO Använder automatiskt bästa uppdateringsfrekvens för den bild som visas. 12. Knapparna Keystone/pil) ( / upp, / ned) Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. 13. Höger/ Höjer projektorns ljudvolym. När skärmmenyn är aktiverad kan du använda knapparna #7, #12 och #13 som riktningsknappar för att välja menyalternativ och göra justeringar. 14. MODE/ENTER Väljer ett tillgängligt bildinställningsalternativ. Aktiverar det valda menyalternativet på skärmvisningsmenyn. 15. SOURCE Fältet för val av källa visas. Översikt 11

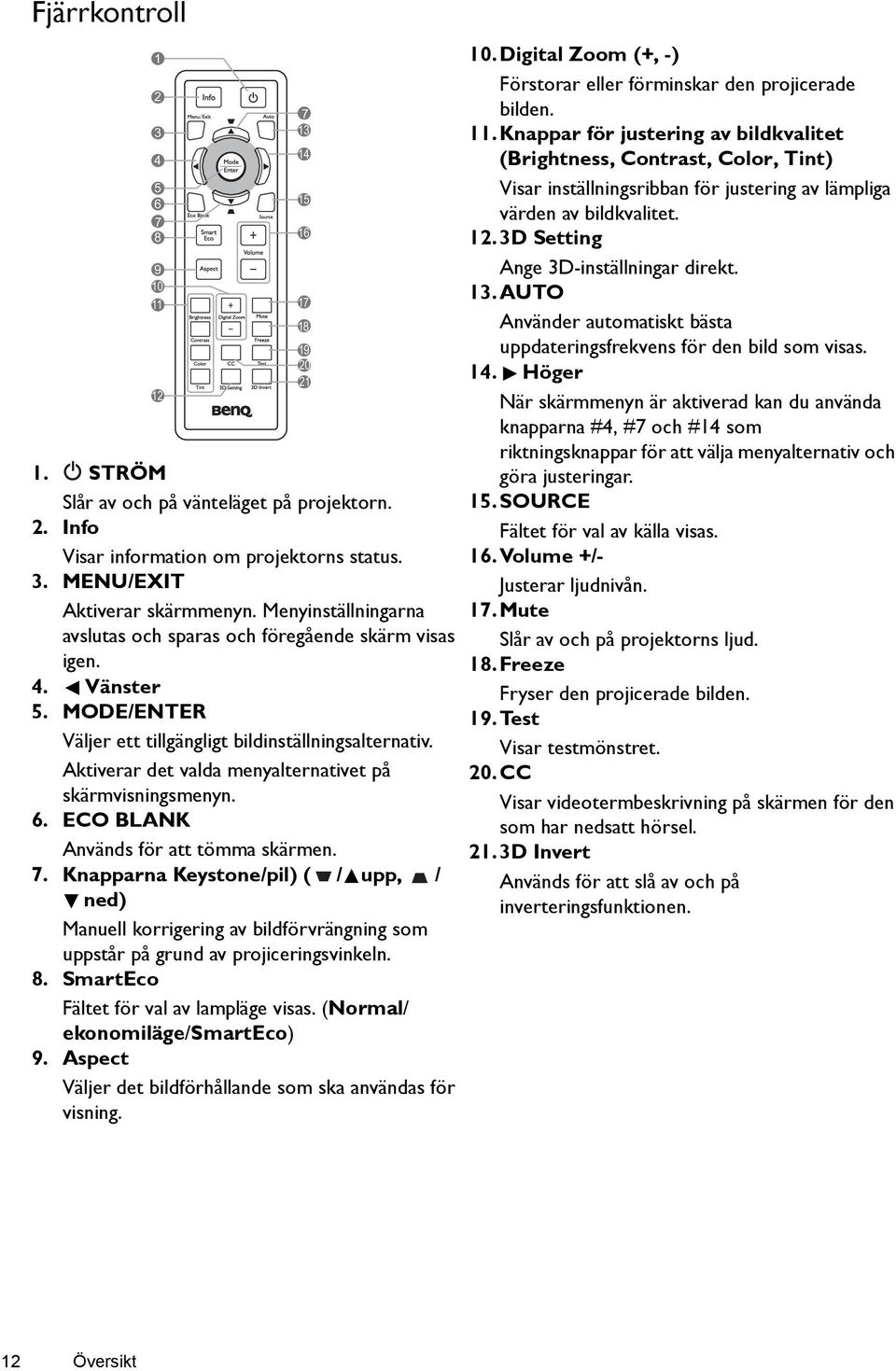

12 Fjärrkontroll STRÖM Slår av och på vänteläget på projektorn. 2. Info Visar information om projektorns status. 3. MENU/EXIT Aktiverar skärmmenyn. Menyinställningarna avslutas och sparas och föregående skärm visas igen. 4. Vänster 5. MODE/ENTER Väljer ett tillgängligt bildinställningsalternativ. Aktiverar det valda menyalternativet på skärmvisningsmenyn. 6. ECO BLANK Används för att tömma skärmen. 7. Knapparna Keystone/pil) ( / upp, / ned) Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. 8. SmartEco Fältet för val av lampläge visas. (Normal/ ekonomiläge/smarteco) 9. Aspect Väljer det bildförhållande som ska användas för visning Digital Zoom (+, -) Förstorar eller förminskar den projicerade bilden. 11.Knappar för justering av bildkvalitet (Brightness, Contrast, Color, Tint) Visar inställningsribban för justering av lämpliga värden av bildkvalitet D Setting Ange 3D-inställningar direkt. 13.AUTO Använder automatiskt bästa uppdateringsfrekvens för den bild som visas. 14. Höger När skärmmenyn är aktiverad kan du använda knapparna #4, #7 och #14 som riktningsknappar för att välja menyalternativ och göra justeringar. 15.SOURCE Fältet för val av källa visas. 16.Volume +/- Justerar ljudnivån. 17.Mute Slår av och på projektorns ljud. 18. Freeze Fryser den projicerade bilden. 19.Test Visar testmönstret. 20.CC Visar videotermbeskrivning på skärmen för den som har nedsatt hörsel. 21.3D Invert Används för att slå av och på inverteringsfunktionen. 12 Översikt

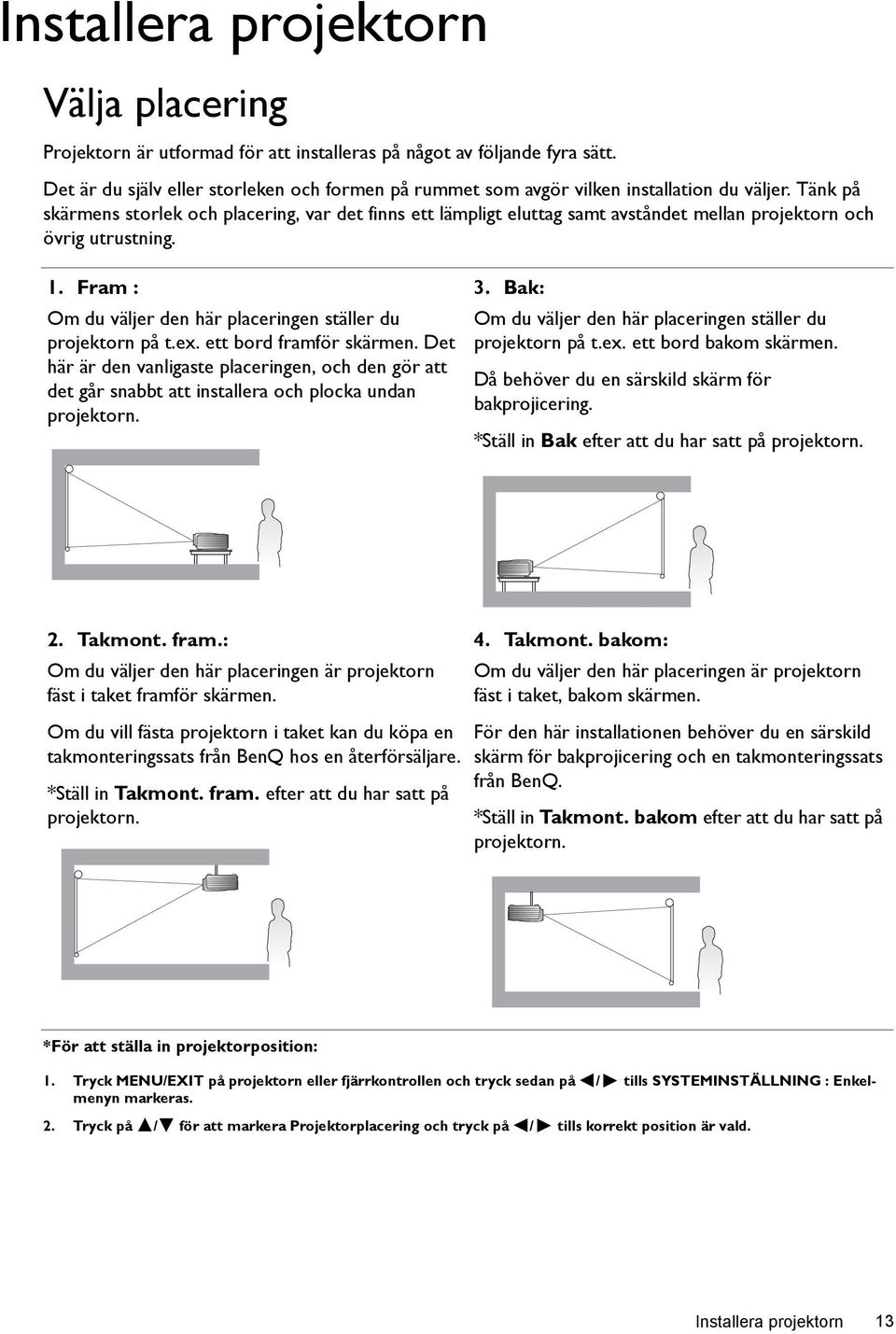

13 Installera projektorn Välja placering Projektorn är utformad för att installeras på något av följande fyra sätt. Det är du själv eller storleken och formen på rummet som avgör vilken installation du väljer. Tänk på skärmens storlek och placering, var det finns ett lämpligt eluttag samt avståndet mellan projektorn och övrig utrustning. 1. Fram : Om du väljer den här placeringen ställer du projektorn på t.ex. ett bord framför skärmen. Det här är den vanligaste placeringen, och den gör att det går snabbt att installera och plocka undan projektorn. 3. Bak: Om du väljer den här placeringen ställer du projektorn på t.ex. ett bord bakom skärmen. Då behöver du en särskild skärm för bakprojicering. *Ställ in Bak efter att du har satt på projektorn. 2. Takmont. fram.: Om du väljer den här placeringen är projektorn fäst i taket framför skärmen. Om du vill fästa projektorn i taket kan du köpa en takmonteringssats från BenQ hos en återförsäljare. *Ställ in Takmont. fram. efter att du har satt på projektorn. 4. Takmont. bakom: Om du väljer den här placeringen är projektorn fäst i taket, bakom skärmen. För den här installationen behöver du en särskild skärm för bakprojicering och en takmonteringssats från BenQ. *Ställ in Takmont. bakom efter att du har satt på projektorn. *För att ställa in projektorposition: 1. Tryck MENU/EXIT på projektorn eller fjärrkontrollen och tryck sedan på / tills SYSTEMINSTÄLLNING : Enkelmenyn markeras. 2. Tryck på / för att markera Projektorplacering och tryck på / tills korrekt position är vald. Installera projektorn 13

14 Ställa in önskad storlek på den projicerade bilden Storleken på den projicerade bilden påverkas av avståndet mellan projektorlinsen och skärmen, zoominställningen och videoformatet. Projektorn bör alltid placeras horisontalt (t.ex. platt på ett bord) och vinkelrätt (90 rät vinkel) mot skärmen. Detta förhindrar att bilden blir skev från vinklad projektion (eller projektion mot en vinklad yta). Om projektorn är monterad i taket, måste den monteras uppochner. Om projektorn flyttas längre bort från skärmen ökar den projekterade bildens storlek och den vertikala förskjutningen ökar också proportionerligt. När du avgör var du ska placera skärm och projektor måste du beakta både den projekterade bildstorleken och den vertikala förskjutningen, som är proportionerlig till projektionsavståndet. Denna projektor har en rörlig lins. Se "Flytta projektorlinsen vertikalt" på sidan 20 för mer information. Du kan se diagram på sidan 16 och 18 för de vertikala avståndsvärdena i tabellen över storlekar som har mätts när linsen är helt förskjuten upp eller ner. Linsförskjutning är endast tillgängligt för W1070. Hur du avgör projektorns placering för en given skärmstorlek 1. Hur avgör du om din skärm har bildförhållandet 16:9 eller 4:3? 2. Gå till tabellen och hitta den skärmstorlek som ligger närmast din egen i den vänstra kolumnen med namnet "Skärmdimensioner". När du hittat ditt värde söker du till höger på samma rad och hittar motsvarande genomsnittliga avstånd till skärmen i kolumnen benämnd "Medel" Detta är projiceringsavståndet. 3. Välj projektorns exakta position baserat på skärmens position och den justerbara linsförskjutningen. <Exempel> W1070: Om du har en 120-tums skärm med bildförhållandet 4:3, se "Skärmens bildförhållande är 4:3 och den projicerade bilden är också 16:9". Det genomsnittliga projiceringsavståndet är mm. Hur du avgör rekommenderad skärmstorlek för ett givet avstånd Du kan använda den här metoden om du har köpt projektorn och skulle vilja veta vilken skärmstorlek som skulle passa för ditt rum. Den maximala skärmstorleken begränsas av det fysiska utrymmet i rummet. 1. Hur avgör du om din skärm har bildförhållandet 16:9 eller 4:3? 2. Mät upp avståndet mellan projektorn och den plats du vill ha skärmen. Detta är projiceringsavståndet. 3. Titta i tabellen och hitta det närmast överensstämmande avståndet för medelavstånd till skärmen i kolumnen "Medel". Kontrollera att ditt uppmätta avstånd också är inom de minsta och maximala avstånden som är listade på medelavståndets vardera sida. 4. Använd det här värdet och titta till vänster på samma rad så hittar du motsvarande skärmdiagonal. Detta är den projicerade bildens storlek när projektorn är på det avståndet. <Exempel> W1070: Om du exempelvis har en skärm med bildförhållandet 16:9 och det uppmätta projiceringsavståndet är mm, se "Skärmens bildförhållande är 16:9 och den projicerade bilden är också 16:9". Det närmaste värdet i kolumnen "Medel" är cm. Om du tittar till höger på raden ser du att du behöver en skärm på 170 tum. Om du kontrollerar de minsta och maximala projiceringsavstånden i kolumnerna "Projiceringsavstånd <D> [mm]" på sidan 16 ser du att det uppmätta projiceringsavståndet på mm passar även för skärmarna på 150 och 190 tum. Projektorn kan justeras (med zoomverktyget) till att visa olika 14 Installera projektorn

15 skärmstorlekar på det projiceringsavståndet. Var medveten om att dessa olika skärmstorlekar har olika förskjutningsvärden. Om du placerar projektorn i en annan position (än den rekommenderade) måste du luta den uppåt eller nedåt för att centrera bilden på skärmen. I sådana situationer uppstår bildförvrängning. Korrigera förvrängningen med hjälp av keystone-funktionen. Se "Korrigera bildskevhet" på sidan 29 för mer information. Installera projektorn 15

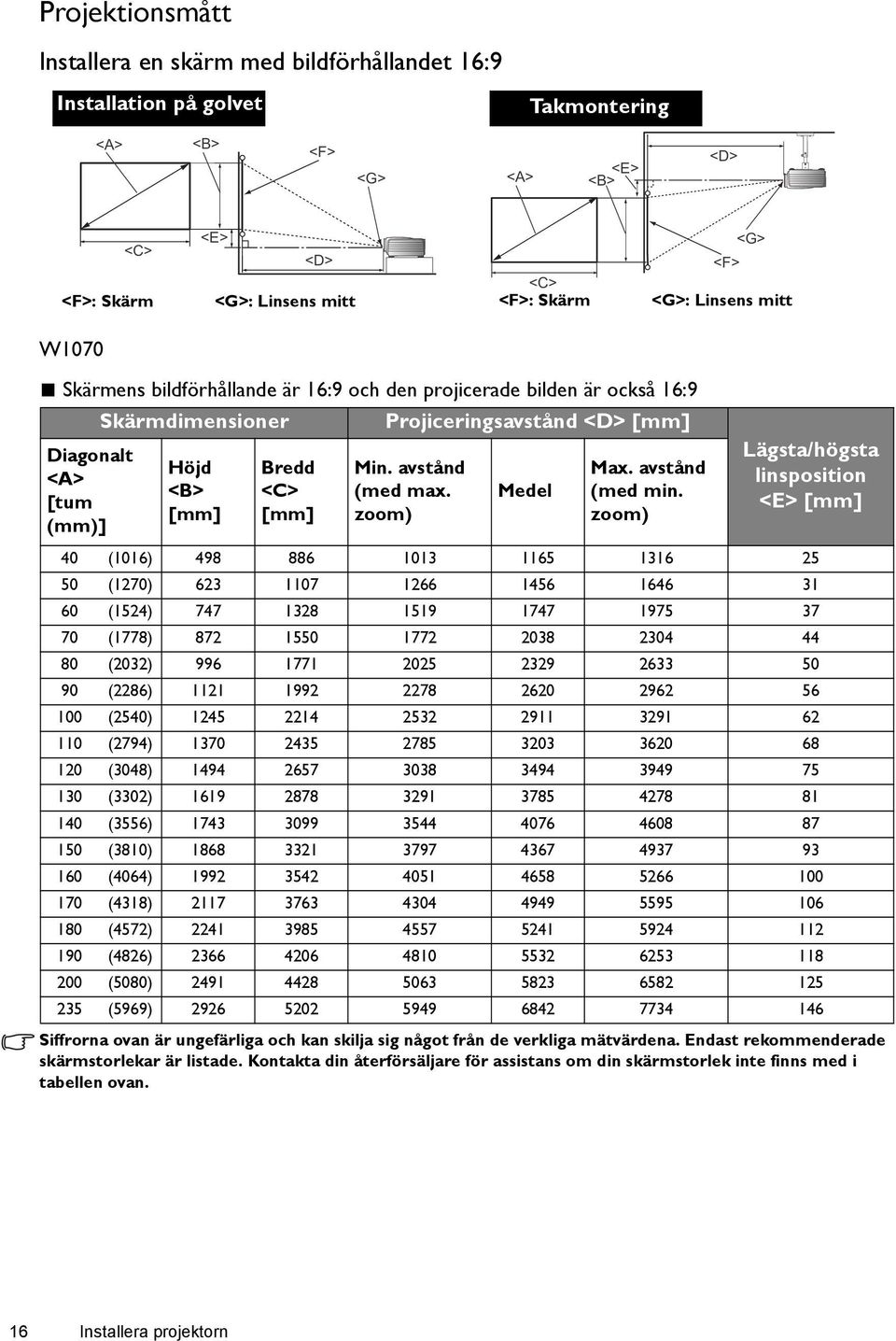

16 Projektionsmått Installera en skärm med bildförhållandet 16:9 Installation på golvet Takmontering <A> <B> <F> <G> <A> <E> <B> <D> <C> <F>: Skärm <E> <D> <G>: Linsens mitt <C> <F>: Skärm <G> <F> <G>: Linsens mitt W1070 Skärmens bildförhållande är 16:9 och den projicerade bilden är också 16:9 Diagonalt <A> [tum (mm)] Skärmdimensioner Höjd <B> [mm] Bredd <C> [mm] Projiceringsavstånd <D> [mm] Min. avstånd (med max. zoom) Medel Max. avstånd (med min. zoom) Lägsta/högsta linsposition <E> [mm] 40 (1016) (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (5969) Siffrorna ovan är ungefärliga och kan skilja sig något från de verkliga mätvärdena. Endast rekommenderade skärmstorlekar är listade. Kontakta din återförsäljare för assistans om din skärmstorlek inte finns med i tabellen ovan. 16 Installera projektorn

17 W1080ST Skärmens bildförhållande är 16:9 och den projicerade bilden är också 16:9 Diagonalt <A> [tum (mm)] Skärmdimensioner Höjd <B> [mm] Bredd <C> [mm] Projiceringsavstånd <D> [mm] Min. avstånd (med max. zoom) Medel Max. avstånd (med min. zoom) Lägsta/högsta linsposition <E> [mm] 30 (762) (1016) (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (6350) (7620) Siffrorna ovan är ungefärliga och kan skilja sig något från de verkliga mätvärdena. Endast rekommenderade skärmstorlekar är listade. Kontakta din återförsäljare för assistans om din skärmstorlek inte finns med i tabellen ovan. Installera projektorn 17

18 Installera en skärm med bildförhållandet 4:3 Bilderna och tabellen nedan är för de användare som redan har skärmar med 4:3 bildförhållande eller avser att köpa sådana för att se projicerade bilder i förhållandet 16:9. Installation på golvet Takmontering <A> <B> <H> <F> <G> <A> <H> <E> <D> <F>: Skärm W1070 <C> <E> <D> <G>: Linsens mitt <C> <F>: Skärm Skärmens bildförhållande är 4:3 och den projicerade bilden är också 16:9 Skärmdimensioner Diagonalt <A> [tum (mm)] Höjd <B> [mm] Bredd <C> [mm] Projiceringsavstånd <D> [mm] Min. avstånd (med max. zoom) Medel Max. avstånd (med min. zoom) <B> <G>: Linsens mitt Siffrorna ovan är ungefärliga och kan skilja sig något från de verkliga mätvärdena. Endast rekommenderade skärmstorlekar är listade. Kontakta din återförsäljare för assistans om din skärmstorlek inte finns med i tabellen ovan. <F> Lägsta/ högsta linsposition <E> [mm] <G> Bildens höjd <H> [mm] 40 (1016) (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) Installera projektorn

19 W1080ST Skärmens bildförhållande är 4:3 och den projicerade bilden är också 16:9 Skärmdimensioner Diagonalt <A> [tum (mm)] Höjd <B> [mm] Bredd <C> [mm] Projiceringsavstånd <D> [mm] Min. avstånd (med max. zoom) Medel Max. avstånd (med min. zoom) Lägsta/ högsta linsposition <E> [mm] Bildens höjd <H> [mm] 30 (762) (1016) (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (6350) (7620) Siffrorna ovan är ungefärliga och kan skilja sig något från de verkliga mätvärdena. Endast rekommenderade skärmstorlekar är listade. Kontakta din återförsäljare för assistans om din skärmstorlek inte finns med i tabellen ovan. Installera projektorn 19

20 UP Flytta projektorlinsen vertikalt Kontrollen för vertikal linsförskjutning ger flexibilitet vid installation av din projektor. Den gör att projektorn kan placeras något ovanför eller under överkanten på de projicerade bilderna. Linsförskjutningen uttrycks som ett procenttal av den projicerade bildens höjd. Den mäts som en förskjutning från den projicerade bildens vertikala mitt. Du kan använda spaken för att förskjuta projektionslinsen uppåt eller nedåt inom det tillåtna området beroende på önskad bildposition. Använda linsförskjutningsspaken: 1. Vrid spaken moturs för att frigöra den. 2. Flytta spaken för att justera projiceringsbildens position. 3. Vrid spaken medurs för att låsa den. Vid fast skärmposition Skärm LENS SHIFT DOWN 100% 30% 10% Projektor Vid fast projektorposition 130% 120% UP LENS SHIFT DOWN 110% Dra inte åt spaken för hårt. Bildkvaliteten försämras inte av att justera linsförskjutningen. I sällsynta fall kan bilden bli förvrängd, se "Justera den projicerade bilden" på sidan 29 för mer information. 20 Installera projektorn

21 Ansluta med videoutrustning Du kan ansluta projektorn till alla sorters videoutrustning, t.ex. en videobandspelare, dvd-spelare, Bluray-spelare, digital mottagare, kabel eller satellitdekoder, tv-spelkonsol eller digitalkamera. Du kan även ansluta den till en stationär eller bärbar dator eller ett Apple Macintosh-system. Det räcker om du kopplar projektorn till källenheten med ett av alternativen, men de olika alternativen har olika bildkvalitet. Den metod du väljer kommer antagligen att bero på möjligheten att matcha terminalerna på projektorn och videokällan enligt vad som beskrivs nedan: Uttagets namn Uttagets utseende Referens Bildkvalitet HDMI "Ansluta HDMI-enheter" på sidan 21 Bäst Komponentvideo S-Video Video "Ansluta komponentvideoenheter" på sidan 22 "Ansluta S-video eller videoenheter" på sidan 22 "Ansluta S-video eller videoenheter" på sidan 22 Bättre God Normal PC (D-SUB) "Ansluta en dator" på sidan 23 Bättre Förberedelser När du ansluter en signalkälla till projektorn måste du se till att: 1. stänga av all utrustning innan du gör några anslutningar. 2. Använd endast rätt sorts kablar till respektive källa med lämplig kontakt. 3. Se till att alla kabelkontakter sitter ordentligt i utrustningsuttagen. Observera att alla kablar som visas i följande anslutningsdiagram inte levereras med projektorn (se "Förpackningens innehåll" på sidan 6 för information). De flesta kablar finns att köpa i butiker som säljer elektronikutrustning. Ansluta HDMI-enheter HDMI (High-Definition Multimedia Interface) har stöd för okomprimerad dataöverföring mellan kompatibla enheter, t.ex. DTV-mottagare, DVD-spelare, Blu-ray-spelare och visningen sker med hjälp av en enda kabel. Den har en ren digital bild och rent ljud. Använd en HDMI-kabel när du gör anslutningar mellan projektorn och HDMI-enheter. HDMI-enhet: Dvd-spelare, digitalmottagare osv. Läs "HDMI-inställningar" på sidan 45 för att försäkra dig om att du väljer rätt sorts ingångskälla för HDMI-signalen. HDMI-kabel Installera projektorn 21

22 Ansluta komponentvideoenheter Se till att matcha motsvarande färger mellan kablarna och terminalerna. Komponentvideokontakter av RCA-typ är avsedda för utgående anslutning till videovisningsenheter. Du bör också ansluta den separata ljudkabeln till en passande ljudförstärkare. AV-utrustning: Dvd-spelare, digitalmottagare osv. Från ljudingångskontakter Till ljudingångskontakter Komponentvideokabel Ansluta S-video eller videoenheter Du behöver bara ansluta antingen S-video- eller kompositvideokabeln från samma enhet, aldrig båda på samma gång. Du bör också ansluta den separata ljudkabeln till en passande ljudförstärkare. AV-utrustning Från ljudingångskontakter Till ljudingångskontakter S-videokabel eller Videokabel Om du redan har gjort en komponentvideoanslutning mellan projektorn och videokällan behöver du inte ansluta enheten med en S-video- eller kompositvideokabel eftersom det skulle utgöra en överflödig andra anslutning av sämre bildkvalitet. Du behöver bara ansluta med en kompositvideokabel om varken komponentvideo eller S-video finns på videokällan (t.ex. vissa analoga videokameror). Om den videobild som du har valt inte visas när du har slagit på projektorn och valt rätt videokälla kontrollerar du att videokällan är påslagen och fungerar som den ska. Kontrollera även att du har anslutit signalkablarna på rätt sätt. 22 Installera projektorn

23 Ansluta en dator Ansluta projektorn till en dator med en VGA-kabel. Bärbar eller stationär dator Från ljudutgångskontakt Till ljudingångskontakter VGA-kabel En del bärbara datorer aktiverar inte sina externa videoportar när de ansluts till en projektor. Vanligtvis kan du aktivera/avaktivera den externa skärmen med tangentkombinationen Fn + F3 eller CRT/LCD. Leta upp en funktionstangent med texten CRT/LCD eller en funktionstangent med en bildskärmssymbol på den bärbara datorn. Tryck samtidigt på Fn och funktionstangenten. Se din bärbara dators dokumentation för att ta reda på datorns tangentkombination. Installera projektorn 23

24 Använda projektorn Förberedelser 1. Sätt i kontakten och sätt på all ansluten utrustning. 2. Om inte den medföljande elkabeln inte redan är isatt ska den sättas in i uttaget på baksidan av projektorn. 3. Sätt i elkabeln i ett eluttag och slå på väggströmbrytaren (i förekommande fall). Använd endast originaltillbehören (t.ex. nätsladden) med enheten för att undvika risker som t.ex. stötar och brand. Sätta på projektorn Följ stegen nedan. 1. Kontrollera att strömlampan lyser orange efter att strömmen har slagits på. 2. Tryck och håll ned STRÖM ( ) för att slå på projektorn. Så snart som lampan tänds hörs en "Strömbrytarton". POWER (POWER-indikatorlampa) blinkar med grönt sken och lyser med konstant grönt sken när projektorn är på. Se "Stänga av Signal för påslagning/avstängning" på sidan 35 för information om hur du slår av signalen. 3. Fläktarna börjar fungera och en startbild visas på skärmen under några sekunder medan den värms upp. Projektorn svarar inte på ytterligare kommandon medan den värms upp. 4. Om du får en uppmaning att ange ett lösenord använder du piltangenterna till att skriva ett sexsiffrigt lösenord. Se "Använda lösenordsfunktionen" på sidan 27 för mer information. 5. Sökning av källa kommer att visas på skärmen innan projektorn identifierar ingångskällan. Detta meddelande kommer att förbli på skärmen tills en giltig signal spåras. Se "Välja en ingångskälla" på sidan 25 för mer information. 6. Om den horisontella frekvensen på ingångskällan överstiger projektorns frekvensområde kommer meddelandet "Ingen signal" att visas på skärmen. Detta meddelande kommer vara kvar på skärmen tills du ändrar ingångskällan till en som stöds. 24 Använda projektorn

25 Välja en ingångskälla Projektorn kan anslutas till flera enheter samtidigt. När projektorn först sätts på kommer den att försöka återansluta med ingångskällan som användes när projektorn sist stängdes av. Att välja videokälla: Använda fjärrkontrollen eller projektorn 1. Tryck på SOURCE på projektorn eller fjärrkontrollen. Ett fält för val av källa visas. 2. Tryck på / tills önskad signal är markerad och tryck därefter på MODE/ENTER. Använda skärmvisningsmenyn 1. Tryck MENU/EXIT och tryck sedan / tills SYSTEMINSTÄLLNING : Enkel menyn är markerad. 2. Tryck på för att markera Ingångskälla och tryck på MODE/ENTER. Källvalsribban visas. 3. Tryck på / flera gånger tills önskad signal är vald och tryck på MODE/ENTER. När källan hittats visas information om den valda källan på skärmen i sekunder. Om det finns flera enheter anslutna till projektorn kan du gå tillbaka till källvalsribban igen för att söka efter andra signaler. Du kan även byta namn på källan: 1. Tryck MENU/EXIT och tryck sedan / tills SYSTEMINSTÄLLNING : Enkel menyn är markerad. 2. Tryck på för att markera Byt källnamn och tryck på MODE/ENTER. Sidan Byt källnamn visas. 3. Tryck på / / / flera gånger tills önskat tecken är valt, och tryck på MODE/ENTER. Om du vill att projektorn söker efter signalerna automatiskt väljer du Av i SYSTEMINSTÄLLNING : Enkel > Automatisk källsökning menyn. Finjustera bildstorlek och skärpa HDMI 1 HDMI 2 Video S-Video Component PC OBS! Vid automatisk sökning efter en giltig ingångskälla söker projektorn igenom tillgängliga signaler i ordning uppifrån och ned som visas på fältet för val av källa. 1. Ställ in den storlek som du vill ha på den projicerade bilden med hjälp av zoomningsringen. 2. Ställ in bilden genom att vrida på fokusringen. Använda projektorn 25

26 Använda menyerna Projektorn är utrustad med flerspråkiga skärmmenyer för inställning och justering. Nedan visas en översikt av skärmmenyn. Ikon på huvudmenyn Huvudmeny Bildinställningar Markering Förinställn. Hantera användarläge standard Undermeny Ljusstyrka Kontrast Färg Status Färgton 0 Skärpa 3 Färgtemperatur Normal Lampa på/av SmartEco Aktuell ingångskälla Avancerat.. Återställ bildinställningar S-Video Avslut Gå tillbaka till föregående sida eller avsluta genom att trycka på MENU/EXIT. Ställ in skärmvisningsmenyn till önskat språk innan du börjar använda skärmvisningsmenyerna. 1. Öppna skärmmenyn genom att trycka på MENU/ EXIT på projektorn eller fjärrkontrollen. Bildinställning Förinställn. Hantera användarläge Ljusstyrka Kontrast Färg Färgton Skärpa Färgtemperatur Lampa på/av Avancerat.. Återställ bildinställningar S-Video standard 2. Använd / för att markera menyn SYSTEMINSTÄLLNING : Enkel Normal SmartEco SYSTEMINSTÄLLNING : Enkel Språk Välkomstskärm BenQ Projektorplacering Fram Autoavstängning Avaktivera Viloläge Avaktivera Menyinställningar Ingångskälla Byt källnamn Automatisk på Avsl 3. Tryck på för att markera Språk och tryck på MODE/ENTER. 4. Tryck på / / / för att välja det språk du föredrar. SYSTEMINSTÄLLNING : Enkel Språk ENTER Välkomstskärm BenQ Projektorplacering Fram Autoavstängning Avaktivera Viloläge Avaktivera Menyinställningar Ingångskälla Byt källnamn Automatisk på S-Video Avslu 5. Tryck på MENU/EXIT två gånger* på projektorn eller fjärrkontrollen för att lämna och spara inställningarna. *Den första tryckningen tar dig tillbaka till huvudmenyn och den andra stänger skärmmenyn. S-Video Avsl Säkra projektorn Använda ett säkerhetskabellås Projektorn måste installeras på en säker plats för att undvika att den stjäls. Om inte kan du köpa ett lås, t.ex. ett Kensingtonlås, för att säkra projektorn. Lokalisera öppningen för Kensingtonlås som finns på projektorn. Se punkt 24 på sidan 10 för information. En Kensington säkerhetskabel är vanligtvis en kombination av nyckel/nycklar och lås. En bruksanvisning ingår i dokumentationen som medföljer låset. 26 Använda projektorn

27 Använda lösenordsfunktionen Av säkerhetsskäl och för att förhindra olovlig användning finns det möjlighet att ställa in ett lösenord för projektorn. Du kan ange lösenordet på skärmmenyn. När lösenordet är inställt och funktionen aktiverad är projektorn lösenordsskyddad. Användare som inte vet det rätta lösenordet kan inte använda projektorn. Om du aktiverar lösenordsfunktionen och sedan glömmer bort lösenordet går det inte att använda projektorn. Skriv ut den här handboken (om du inte har den utskriven) och skriv ned lösenordet i handboken. Förvara sedan handboken på ett särskilt ställe om du skulle behöva den. Ställa in ett lösenord Om du ställer in ett lösenord och aktiverar det måste du ange det varje gång du sätter på projektorn. I annat fall går det inte att använda projektorn. 1. Tryck MENU/EXIT på projektorn eller fjärrkontrollen och tryck ANGE NYTT LÖSENORD sedan på / tills SYSTEMINSTÄLLNING : Avanceradmenyn markeras. 2. Tryck på för att markera Lösenord och tryck på MODE/ ENTER. Sidan Lösenord visas. 3. Markera Ändra lösenord och tryck på MODE/ENTER. Sidan Tillb. Ange lösenord visas. 4. Såsom bilden anger, representerar de fyra piltangenterna (,,, ) 4 siffror (1, 2, 3, 4). Enligt det lösenord du vill ställa in, trycker du på piltangenterna på fjärrkontrollen eller projektorn för att ange sex siffror som lösenord. Bekräfta det nya lösenordet genom att ange det igen. När du har angett lösenordet visas sidan Lösenord igen. VIKTIGT! De siffror som anges visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller efter du angett det så att du har det till hands om du skulle glömma det. Lösenord: 5. Markera Strömbrytarlås och tryck sedan på / för att välja Av. 6. Bekräfta det aktuella lösenordet. 7. För att gå ur skärmmenyn trycker du på MENU/EXIT. Om du glömmer bort lösenordet Om lösenordsfunktionen är aktiverad kommer en uppmaning om att ange det sexsiffriga lösenordet att visas varje gång du sätter på projektorn. Om du anger fel lösenord visas ett meddelande om fel lösenord (se bilden till höger) i tre sekunder följt av meddelandet Ange lösenord. Du kan försöka igen genom att ange ett nytt sexsiffrigt lösenord. Om du inte skrev upp lösenordet i handboken och inte kan komma ihåg det kan du återställa lösenordet. Se "Procedur för återställning av lösenordet" på sidan 28 för mer information. Om du anger ett felaktigt lösenord fem gånger i följd stängs projektorn automatiskt av efter en liten stund. Lösenordsfel Försök igen. Använda projektorn 27

28 Procedur för återställning av lösenordet 1. Försäkra dig om att sidan Ange lösenord visas på skärmen. Håll ned AUTO på projektorn eller fjärrkontrollen i tre sekunder. Projektorn kommer att visa ett kodat nummer på skärmen. 2. Skriv ned numret och stäng av projektorn. 3. Be om hjälp att avkoda numret på ditt lokala BenQ-servicecenter. Du kan bli ombedd att visa upp köpekvittot på projektorn som bevis på att det är du som är ägaren. ÅTERSTÄLLA LÖSENORD Skriv ned återställningskoden, och kontakta BenQs kundtjänst. Återställningskod: XXX XXX XXX XXX Avsluta Ändra lösenordet 1. Tryck MENU/EXIT på projektorn eller fjärrkontrollen och tryck sedan på / tills SYSTEMINSTÄLLNING : Avancerad-menyn markeras. 2. Tryck på / för att markera Lösenord och tryck på MODE/ENTER. Sidan Lösenord visas. 3. Markera Ändra lösenord och tryck på MODE/ENTER. Sidan Ange aktuellt lösenord visas. 4. Ange det gamla lösenordet. Om lösenordet är korrekt, visas meddelandet "ANGE NYTT LÖSENORD". Om lösenordet inte stämmer visas ett meddelande om fel lösenord i tre sekunder följt av meddelandet "Ange aktuellt lösenord" och du kan försöka igen. Du kan antingen trycka på MENU/EXIT för at avbryta ändringen eller försöka med ett annat lösenord. 5. Ange ett nytt lösenord. VIKTIGT! De siffror som anges visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller efter du angett det så att du har det till hands om du skulle glömma det. Lösenord: Förvara handboken på ett säkert ställe. 6. Bekräfta det nya lösenordet genom att ange det igen. 7. Nu har du angett ett nytt lösenord för projektorn. Kom ihåg att ange det nya lösenordet nästa gång du startar projektorn. 8. För att gå ur skärmmenyn trycker du på MENU/EXIT. Avaktivera lösenordsfunktionen För att inaktivera lösenordskyddet går du tillbaka till menyn SYSTEMINSTÄLLNING : Avancerad > Lösenord > Lösenord. Markera Strömbrytarlås och tryck sedan på / för att välja på. Meddelandet "Ange aktuellt lösenord" visas. Ange det aktuella lösenordet. Om lösenordet stämmer visas sidan Lösenord igen och "på" visas i raden för Strömbrytarlås. Du behöver inte ange lösenordet nästa gång du sätter på projektorn. Om lösenordet inte stämmer visas ett meddelande om fel lösenord i tre sekunder följt av meddelandet "Ange aktuellt lösenord" och du kan försöka igen. Du kan antingen trycka på MENU/EXIT för at avbryta ändringen eller försöka med ett annat lösenord. Även om du avaktiverar lösenordsfunktionen bör du ha det gamla lösenordet tillgängligt om du skulle behöva aktivera lösenordsfunktionen igen genom att ange det gamla lösenordet. 28 Använda projektorn

29 Justera den projicerade bilden Justera projiceringsvinkeln Projektorn är utrustad med en justerbar fot på framsidan och en på baksidan. Med hjälp av dessa kan du ändra bildhöjd och projiceringsvinkel. Så här justerar du projektorn: 1. Tryck på justeringsknappen och lyft den främre delen av projektorn. När bilden är positionerad där du vill ha den släpper du justeringsknappen så låses foten i det läget Finjustera den horisontella vinkeln genom att skruva på den bakre justeringsfoten. Fäll in foten genom att hålla upp projektorn samtidigt som du trycker på justeringsknappen. Sätt sedan sakta ned projektorn. Skruva på den bakre foten i motsatt riktning. Om skärmen och projektorn inte är vinkelräta mot varandra blir den projicerade bilden vertikalt trapetsoid. Information om hur du åtgärdar detta problem finns i "Korrigera bildskevhet" på sidan 29. Korrigera bildskevhet Keystone-förvrängning inträffar när projektorn inte är vinkelrät mot skärmen och uppträder där den projicerade bilden visas som en trapetsoid form som något av följande: Två parallella sidor (vänster och höger eller överkant och nederkant) men en sida av bilden är märkbart bredare än den andra. Inga parallella sidor. Korrigera bildens form med hjälp av följande anvisningar. 1. Justera projiceringsvinkeln. Placera projektorn mitt framför skärmens mitt med mitten av objektivet i nivå med skärmen. 2. Om bilden fortfarande är förvrängd eller om projektorn inte kan placeras såsom beskrivits ovan, måste du korrigera bilden manuellt. Använda fjärrkontrollen eller projektorn i. Tryck på en av pilknapparna/keystone-knapparna på fjärrkontrollen eller projektorn (upp / ned / ) för att visa sidan Keystone. ii. Se stegen iii nedan för vidare hantering. Använda skärmvisningsmenyn i. Tryck MENU/EXIT och tryck sedan / tills Visning menyn är markerad. ii. Tryck på för att markera Keystone och tryck på MODE/ENTER. Korrigeringssidan för keystone visas. iii. Tryck på den tangent vars keystone-ikon har motsatt form jämfört med den projicerade bilden. Fortsätt trycka på samma tangent eller tryck på andra tangenter tills du är nöjd med formen. Värdena längst ned på sidan ändras när du trycker på knapparna. När du efter flera knapptryckningar når de största eller minsta värdena avbryts justeringen av bildens form. Du kan inte justera bilden mer i den riktningen. Tryck på /. Tryck på /. Använda projektorn 29

30 Använda lägena förinställning och användare Välja förinställningsläge Projektorn kommer med ett flertal fabriksinställda bildlägen så du kan välja ett som passar ditt rum och typ av videokälla. För att välja ett förval som passar dina behov: 1. Tryck MENU/EXIT och tryck sedan / tills Bildinställningar menyn är markerad. 2. Tryck på för att markera Förinställn. 3. Tryck på / tills önskat läge har valts. Dessa lägen består av förinställda värden som passar olika projiceringssituationer enligt vad som beskrivs nedan: Bio: Den väl balanserade färgmättnaden och kontrasten i kombination med låg ljusstyrka är bäst lämpad för att se på filmer i en helt mörklagd miljö (som i en biosalong). Dynamisk: Maximerar den projicerade bildens ljusstyrka. Den här inställningen passar omgivningar där extra hög ljusstyrka krävs, t.ex. när man använder projektorn i väl upplysta rum. standard: Inställningen är något ljusare än Bio och är lämplig för miljöer med begränsad belysning. 3D: Den är optimerad för att förstärka 3D-effekter vid visning av 3D-innehåll. Detta läge är bara tillgängligt när 3D-funktionen är aktiverad. Användare 1/Användare 2/Användare 3: Kommer ihåg anpassade inställningar. Se "Ställa in läget Användare 1/Användare 2/Användare 3" på sidan 30 för mer information. Användare 3 är bara tillgängligt när 3D-funktionen är aktiverad. Finjustera valt bildläge De fördefinierade bildlägesinställningarna kan ändras via de tillgängliga föremålen som visas i menyerna Bildinställningar. För att finjustera bildläget: 1. Tryck MENU/EXIT och tryck sedan / tills Bildinställningar menyn är markerad. 2. Tryck på för att markera den post du vill justera och tryck på / för att ställa in önskat värde. Ditt val lagras automatiskt i projektorn och associeras med denna ingångskälla. Se "Finjustering av bildkvalitet" på sidan 31 och "Kontroller av avancerad bildkvalitet" på sidan 33 för mer information. Varje gång du ändrar bildläge, ändrar även projektorn inställningen till den som senast ställts in för detta speciella bildläge på denna speciella ingång. Om du ändrar ingångskälla, kommer senast använda bildläge och inställningar för denna ingång och upplösning lagras. Ställa in läget Användare 1/Användare 2/Användare 3 Du kan välja mellan tre användardefinierade lägen om de aktuella bildlägena inte motsvarar dina behov. Du kan använda ett av bildlägena (utom det valda användarläget) som en startpunk och anpassa inställningarna. 1. I menyn Bildinställningar markerar du Förinställn. och trycker / för att välja läget Användare 1, Användare 2, eller Användare Tryck för att markera Hantera användarläge. Denna funktion är endast tillgänglig när läget Användare 1, Användare 2, eller Användare 3 väljs i Förinställn. posten undermeny. 3. Tryck MODE/ENTER för att visa sidan Hantera användarläge. 30 Använda projektorn

31 4. Tryck på för att markera Referensläge och tryck på MODE/ENTER. 5. Tryck för att markera ett bildläge som är närmast det du vill ha och tryck MODE/ENTER och MENU/EXIT för att återgå till sidan Hantera användarläge. 6. För att ändra namn på Användare 1, Användare 2 eller Användare 3 trycker du på eller Byt användarlägenamn och trycker sedan på MODE/ENTER. Sidan Byt användarlägenamn visas. 7. Tryck på / / / flera gånger tills önskat tecken är valt, och tryck på MODE/ENTER. 8. Tryck på MENU/EXIT för att återgå till huvudmenyn när du är klar. 9. Tryck för att välja en undermenypost som ska ändras och justera värdet med /. Se "Finjustering av bildkvalitet" på sidan 31 och "Kontroller av avancerad bildkvalitet" på sidan 33 för mer information. 10. När alla inställningar har gjorts trycker du MENU/EXIT för att spara och lämna inställningarna. Ställa om bildläget Alla justeringarna som du gjort i menyerna Bildinställningar kan återställas till fabriksinställningar med ett tangenttryck på markeringen av Återst. För att återställa bildläget till förinställda fabriksvärden: 1. I menyn Bildinställningar marekrar du Förinställn. och trycker / för att välja det bildläge (inklusive Användare 1, Användare 2, eller Användare 3) som du vill återställa. 2. Tryck för att markera Återställ bildinställningar och tryck MODE/ENTER. Bekräftelsemeddelandet visas. 3. Tryck / för att markera Återst och tryck MODE/ENTER. Bildläget kommer att återgå till de förinställda fabriksinställningarna. 4. Repetera stegen 1-3 om du vill återställa andra bildlägen. Bland inte ihop funktionen Återställ bildinställningar här med Återst. alla inst. i menyn SYSTEMINSTÄLLNING : Avancerad. Funktionen Återst. alla inst. återställer de flesta inställningarna till fabriksinställningar över hela systemet. Se "Återst. alla inst." på sidan 46 för mer information. Finjustering av bildkvalitet Oavsett vilket bildläge du har valt, kan du finjustera dess inställningar att passa alla presentationssyften. Dessa justeringar kommer att sparas i förinställningsläget du befinner dig vid när du går ur skärmvisningsmenyn. Justera Ljusstyrka Markera Ljusstyrka i menyn Bildinställningar och justera värdena genom att trycka på / på projektorn eller fjärrkontrollen. Ju högre värdet är, desto ljusare blir bilden. Ju lägre värdet är, desto mörkare blir bilden. Justera kontrollen så att svarta områden i bilden ser svarta ut och så att du kan se detaljer i de mörka områdena. Justera Kontrast Markera Kontrast i menyn Bildinställningar och justera värdena genom att trycka på / på projektorn eller fjärrkontrollen. Ju högre värdet är, desto större blir kontrasten. Använd den här inställningen till att ställa in de vita nyanserna, men gör det efter att du har justerat Ljusstyrka efter din källa och omgivning Använda projektorn 31
