GP30 Ultra Lite LED-projektor Användarhandbok

Storlek: px
Starta visningen från sidan:

Download "GP30 Ultra Lite LED-projektor Användarhandbok"

Transkript

1 GP30 Ultra Lite LED-projektor Användarhandbok

2 Innehåll Viktiga säkerhetsanvisningar... 3 Inledning... 6 Projektorns funktioner...6 Förpackningens innehåll...7 Projektorns utsida...8 Kontroller och funktioner...9 Korrekt placering av projektorn Ställa in önskad storlek på den projicerade bilden...14 Anslutning Ansluta strömmen...16 Ansluta en dator...17 Ansluta videokällor...19 Ansluta en HDMI-källenhet...20 Ansluta en MHL-källenhet...21 Ansluta en komponentvideokällenhet...22 Ansluta en kompositvideokälla...23 Ansluta en extern högtalare...24 Ansluta till en extern minnesenhet...25 Spela upp ljud genom projektorn...26 Användning Starta projektorn...27 Byta ingångssignal...28 Justera den projicerade bilden...29 Dölja bilden...30 Säkra projektorn...31 Uppgradering av inbyggd programvara...33 Välja bildförhållande...33 Optimera bilden Användning i höghöjdsmiljö Justera ljudet Visa bilder med dator- och videokällenheter Använda dator-/ videopop-up-menyer Visar filer med internminne, USB-minne och SD-kort Använda USB-uppspelning Trådlös direktvisning Installera Wi-Fi nätverk Använda inställningsmenyn Stänga av projektorn Underhåll Skötsel Felsökning Specifikationer Projektorspecifikationer Mått Frekvenstabell Information om garanti och copyright Innehåll

3 Viktiga säkerhetsanvisningar Projektorn är utformad och testad att uppfylla de senaste normerna för säkerhet för informationstekniska enheter. För att försäkra säkert bruk av denna produkt är det dock viktigt att följa de instruktioner som nämns i denna manual och som är märkta på produkten. Säkerhetsinstruktioner 1. Läs den här handboken innan du använder projektorn. Spara den för framtida behov. 2. Titta aldrig rakt in i projektorns lins medan den används. Det intensiva ljuset kan skada ögonen. 4. I vissa länder är inte nätspänningen stabil. Den här projektorn har utformats för att fungera säkert med nätspänningar inom 19 V växelström, men den kan sluta fungera vid elavbrott eller strömpulser på 10 volt. I områden där nätspänningen varierar eller där det förekommer elavbrott bör du ansluta projektorn via en spänningsstabilisator, ett överspänningsskydd eller en enhet för strömförsörjning utan avbrott (UPS). 3. Överlåt allt underhåll till kvalificerad servicepersonal. 5. Blockera inte projektorlinsen med något föremål när projektorn används. Det kan leda till att föremålet överhettas och deformeras eller t.o.m. orsakar eldsvåda. Viktiga säkerhetsanvisningar 3

4 Säkerhetsinstruktioner (forts.) 6. Byt aldrig ut elektroniska komponenter när projektorn är ansluten. 7. Placera inte produkten på ostadigt underlag. Då kan den falla i golvet och gå sönder. 9. När projektorn är i gång kan det komma varmluft och lukter från ventilationsgallret. Det är normalt och innebär inte att det är fel på projektorn. 10. Placera inte projektorn i någon av följande miljöer. - I trånga eller dåligt ventilerade utrymmen. Se till att det är minst 50 cm avstånd från väggar och fritt luftflöde runt projektorn. - På platser där det kan bli mycket varmt, t.ex. i en bil med stängda rutor. - Platser med mycket hög luftfuktighet, damm eller cigarettrök som kan förorena de optiska komponenterna och förkorta projektorns livslängd och göra visningen mörkare. 8. Försök inte plocka isär projektorn. På insidan finns högspänning som är livsfarlig om du råkar beröra ledande delar. Servicearbete får endast utföras av därtill kvalificerad servicepersonal. 4 Viktiga säkerhetsanvisningar

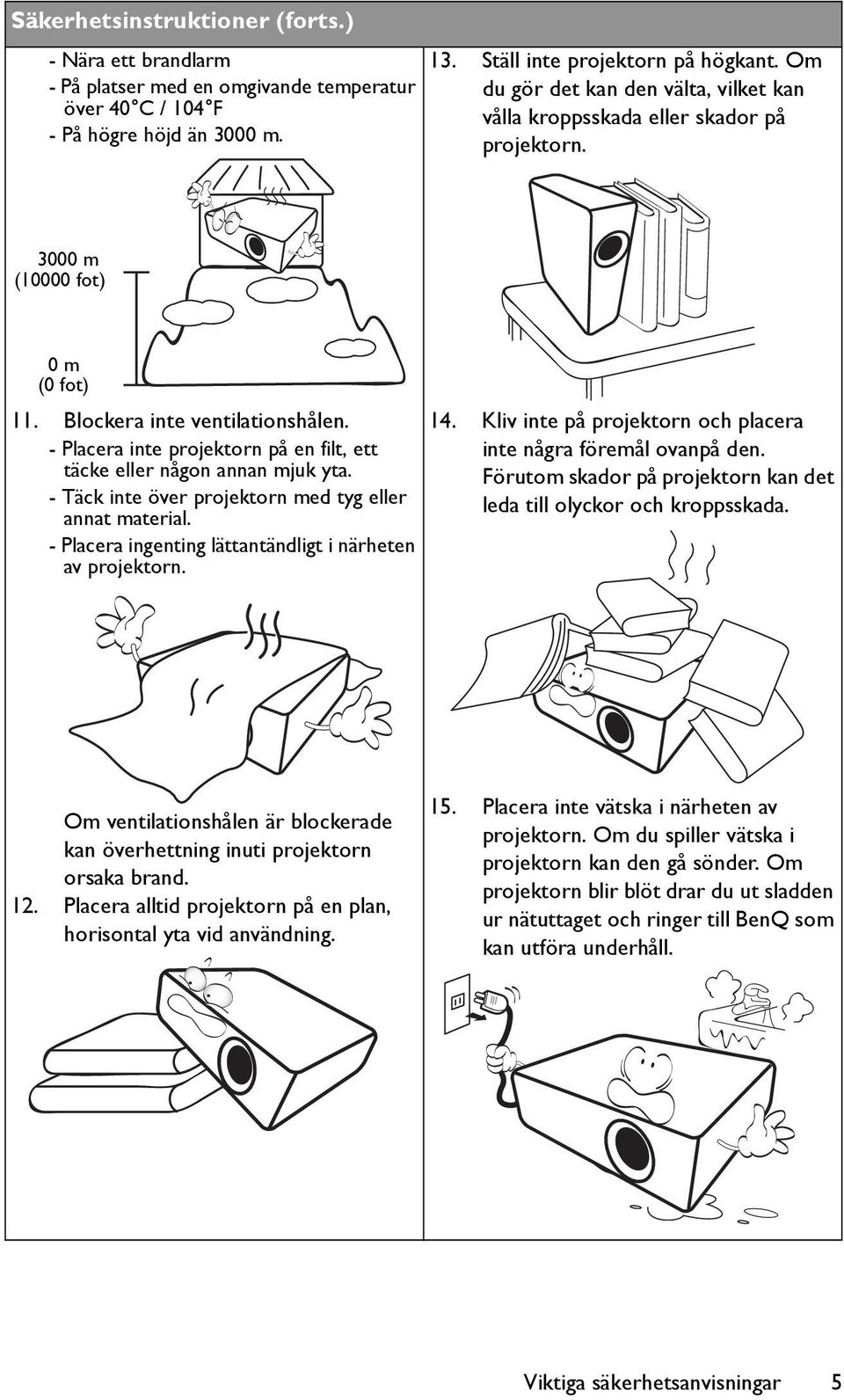

5 Säkerhetsinstruktioner (forts.) - Nära ett brandlarm - På platser med en omgivande temperatur över 40 C / 104 F - På högre höjd än 3000 m. 13. Ställ inte projektorn på högkant. Om du gör det kan den välta, vilket kan vålla kroppsskada eller skador på projektorn m (10000 fot) 0 m (0 fot) 11. Blockera inte ventilationshålen. - Placera inte projektorn på en filt, ett täcke eller någon annan mjuk yta. - Täck inte över projektorn med tyg eller annat material. - Placera ingenting lättantändligt i närheten av projektorn. 14. Kliv inte på projektorn och placera inte några föremål ovanpå den. Förutom skador på projektorn kan det leda till olyckor och kroppsskada. Om ventilationshålen är blockerade kan överhettning inuti projektorn orsaka brand. 12. Placera alltid projektorn på en plan, horisontal yta vid användning. 15. Placera inte vätska i närheten av projektorn. Om du spiller vätska i projektorn kan den gå sönder. Om projektorn blir blöt drar du ut sladden ur nätuttaget och ringer till BenQ som kan utföra underhåll. Viktiga säkerhetsanvisningar 5

6 Inledning Projektorns funktioner I den här projektorn förenas högkvalitativ optisk visning och en användarvänlig utformning som gör den pålitlig och lättanvänd. Projektorn har följande funktioner: Avancerad LED-ljuskälla Hållbara lysdioder har en längre livslängd än traditionella lampor. Optisk motor med DLP-tekniker WXGA-upplösning och en klar bild. Trådlös visning Stöder trådlös projicering för persondator (Windows och MAC) och mobila enheter (ios, Android). SRS WOW HD -teknik Förbättrar ljuduppspelningskvalitet avsevärt med djupare bastoner och högfrekvent klarhet för skarpare detaljer. Diverse praktiska funktioner Stöder iphone/ipad-spelare, multimediaspelare, dokumentvisare, internminne, SD-kort, USB-minne och USB-visning. Lätt att bära Projektorn är liten och lätt vilket är praktiskt på affärsresor och fritidsaktiviteter. Du kan visa dokument, videor och foton överallt. Flera ingångsportar Flera ingångsportar inklusive PC, AV, HDMI/MHL, USB och SD-kort ger flexibel anslutning med kringutrustning. Ljudinmatning och ljudutmatning Utrustad med 3 W x 2 högtalare med RCA- och mini-uttagsingångsportar och telefonuttagsport. Praktiska menyposter Användarvänliga menyer används för alla sorters inmatningar, vilket gör att projektorn är lättanvänd. Den synbara ljusstyrkan i den projicerade bilden varierar beroende på ljusförhållandena och inställningarna för kontrast/ljusstyrka, och ljusstyrkan är proportionerlig till projektionsavståndet. Lampans ljusstyrka minskar med tiden och kan variera inom lamptillverkarens specifikation. Detta är normalt och förväntat. 6 Inledning

7 Förpackningens innehåll Packa försiktigt upp innehållet och kontrollera att du har allt som visas nedan. Om något saknas kontaktar du återförsäljaren. Standardtillbehör De medföljande tillbehören har anpassats för ditt geografiska område och kan skilja sig från dem på bilden. *Garantikortet medföljer endast i vissa områden. Du kan få mer information av din återförsäljare. Projektor Nätsladd VGA-kabel Mini Projector Quick Start Guide Snabbstartguide Garantikort* MHL-kabel Dra i fliken innan du använder fjärrkontrollen. Fjärrkontroll med batteri Wi-Fi-dongel Användarhandbok och trådlös dongelhandbok finns inuti projektorns internminne. Du kan visa användarhandboken direkt under "Startskärmen/Internt minne/dokument" via projektorn eller använda en USB-kabel för att länka till din bärbara/stationära dator och välja "Startskärmen/ USB-direktuppspelning/USB-filöverföring". Under tiden, behandlas projektorn som extern lagring och du kan komma åt användarhandbok och trådlös dongelhandbok via dator/bärbar dator. Inledning 7

8 Projektorns utsida Framsida/ovansida Baksida/undersida Ventilation (kalluftsintag) 2. Interna högtalare 3. Ventilation (varmluftsutblås) 4. IR-sensor för fjärrkontroll (framsida) 5. Projektorlins 6. Linsskydd 7. Utvändig kontrollpanel (Mer information hittar du i "Projektor" på sidan 9.) 8. Fokusring 9. Nätuttag 10. USB-uttag av A-typ 11. SD-kortplats 12. USB-uttag av mini B-typ 13. HDMI / MHL-ingångsuttag 14. Insignalsuttag för RGB (dator)/ komponentvideo (YPbPr/YCbCr) 15. Videoingångsuttag 16. Ljudingångsuttag 17. Ljudutgångsuttag 18. Fäste för kensingtonlås 19. Justera fötter 20. Stativuttag Blockera inte ventilationsöppningarna. Om ventilationsöppningarna blockeras kan det orsaka att projektorn överhettas och går sönder. 8 Inledning

9 Kontroller och funktioner Projektor 1. POWER (Luz indicadora POWER) Tänds eller blinkar när projektorn är i gång. 2. II Ström Slår av och på standbyläget på projektorn. Se "Starta projektorn" på sidan 27 och "Stänga av projektorn" på sidan 79 för mer information. 3. Upp/Volym upp-knappen När skärmmenyn är på: - Gå uppåt för att välja önskade menyposter. - Gör justeringar. (t.ex. manuell keystone...) När skärmmenyn är avstängd: - Ökar ljudvolymen Vänster tangent När skärmmenyn är på: - Gå till vänster för att välja önskade menyposter. - Gör justeringar. (t.ex. ljusstyrka, kontrast...) När skärmmenyn är avstängd: (Gäller endast SD-kort, internminne och USB-minne) - Spela upp föregående video- och ljudfil. - Håll in för att spola tillbaka video- och ljudfilen. 5. OK/Blank Tryck kort: - Bekräftar att en funktions valts när en meny visas. - Spelar upp eller pausar en video-, musik- och fotobildspel. (Gäller endast SD-kort, internminne och USB-minne) Långt tryck (3 sekunder): Växlar till tom skärm. 6. Menu Aktiverar pop-up-inställningsmenyn. 7. Ner/Volym ner-knappen: När skärmmenyn är på: - Gå nedåt för att välja önskade menyposter. - Gör justeringar. (t.ex. manuell keystone...) När skärmmenyn är avstängd: - Sänker ljudvolymen. Inledning 9

10 8. TEMP (Temperaturindikatorlampa) Lyser rött eller blinkar om projektorn blir för varm. 9. LED-indikatorlampa Anger ljuskällans status. Tänds eller blinkar när det är problem med ljuskällan. 10. Start Återgår direkt till startskärmen från nedre skärmmenynivå. Avslutar program/pop-up-meddelandet och återgår till startskärmen direkt. 11. Höger knapp När skärmmenyn är på: - Gå till höger för att välja önskade menyposter. - Gör justeringar. (t.ex. ljusstyrka, kontrast...) När skärmmenyn är avstängd: (Gäller endast SD-kort, internminne och USB-minne) - Spela upp nästa video- och ljudfil. - Håll in för att snabbspola framåt videooch ljudfilen. 12. Tillbaka Menyinställningarna avslutas och sparas och föregående skärm visas igen. Knappsatsen är otillgänglig när en MHL-källa är markerad. När du använder MHL som inmatningskälla, använd fjärrkontrollen eller din MHL-enheten för drift. 10 Inledning

11 Fjärrkontrollen 4. Vänster knapp När skärmmenyn är på: Gå till vänster för att välja önskade 2 12 menyposter Gör justeringar. (t.ex. ljusstyrka, kontrast...) 4 14 När skärmmenyn är avstängd: (Gäller 15 5 endast SD-kort, internminne och USBminne) Spela upp föregående video, musik, 7 bildspel eller dokument Håll in för att spola tillbaka video- och ljudfilen Ner-knapp När skärmmenyn är på: - Gå nedåt för att välja önskade menyposter. 1. II STRÖM - Gör justeringar. (t.ex. manuell keystone...) Slår av och på standbyläget på projektorn. Se "Starta projektorn" på sidan 27 och När skärmmenyn är avstängd: "Stänga av projektorn" på sidan 79 för - Sänker projektorljudvolymen. mer information. 6. Meny 2. Tyst Slår av och på projektorns ljud. Aktiverar eller inaktiverar pop-upinställningsmenyn. 3. Upp-knapp När skärmmenyn är på: - Gå uppåt för att välja önskade menyposter. 7. Start Återgår direkt till startskärmen från nedre skärmmenynivå. Avslutar program/pop-up-meddelandet - Gör justeringar. (t.ex. manuell och återgår till startskärmen direkt. keystone...) 8. Föreg. När skärmmenyn är avstängd: Spelar upp föregående video, ljud, fotobildspel eller dokumentfil. (Gäller - Ökar projektorljudvolymen. endast SD-kort, internminne, USB-minne och MHL) 9. Spela upp Spelar upp eller pausar video-, musikeller fotobildspel. (Gäller endast SD-kort, internminne, USB-minne och MHL) Inledning 11

12 10. Spola tillbaka Spolar tillbaka video- och ljudfil. (Gäller endast SD-kort, internminne, USB-minne och MHL) 11. Auto Använder automatiskt bästa uppdateringsfrekvens för den datorbild som visas. Se "Automatisk justering av bilden" på sidan 29 för mer information. 12. Uppvolym-knapp Ökar ljudvolymen. 13. Nervolym-knapp Sänker ljudvolymen. 14. Höger knapp När skärmmenyn är på: - Gå till höger för att välja önskade menyposter. - Gör justeringar. (t.ex. ljusstyrka, kontrast...) När skärmmenyn är avstängd: (Gäller endast SD-kort, internminne och USBminne) - Spelar upp nästa video, musik, bildspel eller dokument. - Håll in för att snabbspola framåt videooch ljudfilen. 15. OK/Blank Tryck kort: - Bekräftar att en funktions valts när en meny visas. - Spelar upp eller pausar video-, musikeller fotobildspel. (Gäller endast SD-kort, internminne och USB-minne) Långt tryck (3 sekunder): - Växlar mellan Tom skärm på och av. Se "Dölja bilden" på sidan 30 för mer information. 16. Tillbaka Återgår till skärmmenyns övre nivå. Stänger pop-up-inställningsmenyn. Återgår till startskärm Lämna aktuellt program i skärmmenyn. 17. Nästa Spelar upp nästa video, ljud, fotobildspel eller dokument. (Gäller endast SD-kort, internminne, USB-minne och MHL) 18. Snabbspola framåt Snabbspola video- och ljudfil framåt. (Gäller endast SD-kort, internminne, USB-minne och MHL) 19. Paus Pausar video och ljudfil. (Gäller endast SD-kort, internminne, USB-minne och MHL) Vissa fjärrkontrollfunktioner kanske inte fungerar i MHL-drift eftersom MHL-enheten som används kanske inte stöder dessa funktioner. Kontrollera din MHL-enheter efter tillgängliga funktioner. 12 Inledning

13 Fjärrkontrollens effektiva räckvidd Infraröda (IR) sensorer för fjärrkontroll är placerade på projektorns framsida. Du måste hålla fjärrkontrollen i en vinkel inom 15 grader vinkelrätt mot projektorns IR-sensor för att den ska fungera. Avståndet mellan fjärrkontrollen och sensorn bör inte överstiga 7 meter (~ 23 fot). Kontrollera att det inte finns någonting mellan fjärrkontrollen och IR-sensorn på projektorn som kan blockera den infraröda strålen. Cirka 15 Byta batteri i fjärrkontrollen 1. Dra ut batterihållaren. Följ anvisningarna på illustrationerna. Tryck och håll ned låsarmen medan du drar ut batterihållaren. 2. Sätt i det nya batteriet i hållaren. Observera att pluspolen ska vara riktad utåt. 3. Tryck in hållaren i fjärrkontrollen. Undvik värme och fuktighet. Om batteriet byts ut felaktigt kan det skadas. Byt endast ut batteriet mot den typ eller motsvarande typ av batteri som rekommenderats av batteritillverkaren. Uttjänta batterier ska tas om hand enligt batteritillverkarens anvisningar. Kasta aldrig ett batteri i öppen eld. Det finns risk att det kan explodera. Om batteriet är slut eller om du inte kommer att använda fjärrkontrollen på länge tar du ut batteriet för att förhindra batteriläckage som kan skada fjärrkontrollen. Inledning 13

14 Korrekt placering av projektorn Ställa in önskad storlek på den projicerade bilden Storleken på den projicerade bilden påverkas av avståndet mellan projektorlinsen och skärmen, zoominställningen (i förekommande fall) och videoformatet. 16:10 är det ursprungliga bildförhållandet för den här projektorn. Storleksförhållande 16:10 i ett 4:3 visningsområde Projektorn bör alltid förvaras horisontalt (t.ex. platt på ett bord) och vinkelrätt (90 rät vinkel) gentemot skärmens horisontala mitt. Detta förhindrar att bilden blir skev från vinklad projektion (eller projektion mot en vinklad yta). Moderna digitalprojektorer projicerar inte direkt framåt (som äldre projektorer av rullfilmstyp gjorde). Istället är digitalprojektorer utformade för att projicera i en aningen uppåtriktad vinkel ovanför projektorns horisontella plan. Anledningen är att de då lätt kan placeras på ett bord och projicerar framåt och uppåt på en skärm som är placerad så att den nedre kanten av skärmen befinner sig ovanför bordet (och alla i rummet kan se skärmen). Om projektorn flyttas längre bort från skärmen ökar den projekterade bildens storlek och den vertikala förskjutningen ökar också proportionerligt. När du avgör var du ska placera skärm och projektor måste du beakta både den projekterade bildstorleken och den vertikala förskjutningen, som är proportionerlig till projektionsavståndet. BenQ har tagit fram ett bord av skärmstorlek för att göra det lättare att hitta den perfekta platsen för projektorn. Se "Projiceringsmått" på sidan 15 under din projektormodell. Det finns två dimensioner att överväga, det vinkelräta horisontella avståndet från skärmens mitt (projiceringsavstånd) och den vertikala förskjutningen på höjden från den horisontella kanten av skärmen (förskjutning). 14 Korrekt placering av projektorn

15 Projiceringsmått Se "Mått" på sidan 84 för mitten av linsmåtten på denna projektor innan du beräknar rätt läge. 1280:800 skärmdiagonal Skärm Linsens mitt Projiceringsavstånd Skärmstorlek Diagonalt Projiceringsavstånd i mm B (mm) H (mm) Tum mm Alla mätvärden är ungefärliga och kan skilja sig från de faktiska måtten. BenQ rekommenderar att om du tänker installera projektorn permanent bör du fysiskt testa projiceringsstorleken och -avståndet för projektorn på plats innan du installerar den permanent, så att du kan göra anpassningar enligt projektorns optiska egenskaper. På så sätt kan du välja det bästa monteringsläget i relation till installationsplatsen. Korrekt placering av projektorn 15

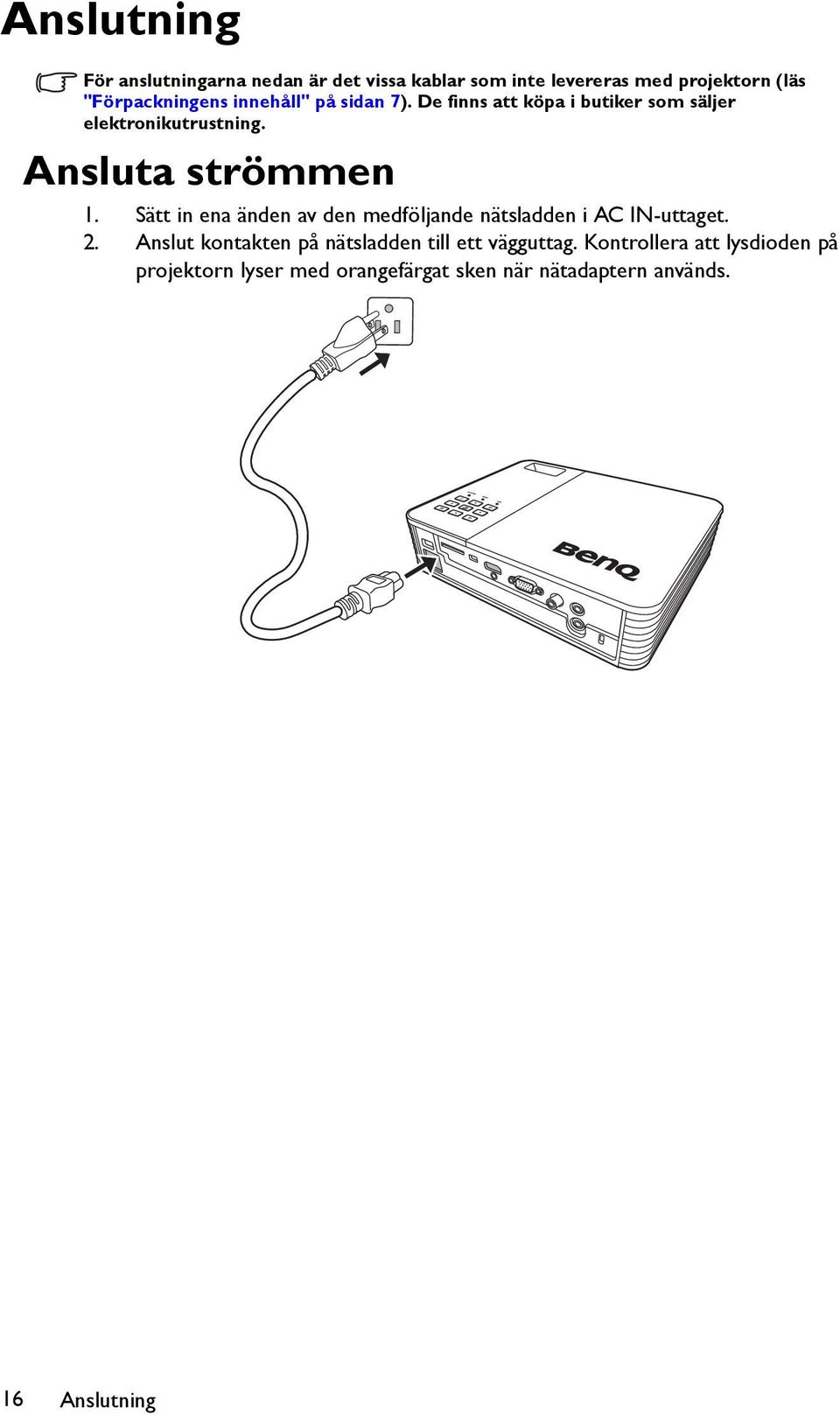

16 Anslutning För anslutningarna nedan är det vissa kablar som inte levereras med projektorn (läs "Förpackningens innehåll" på sidan 7). De finns att köpa i butiker som säljer elektronikutrustning. Ansluta strömmen 1. Sätt in ena änden av den medföljande nätsladden i AC IN-uttaget. 2. Anslut kontakten på nätsladden till ett vägguttag. Kontrollera att lysdioden på projektorn lyser med orangefärgat sken när nätadaptern används. 16 Anslutning

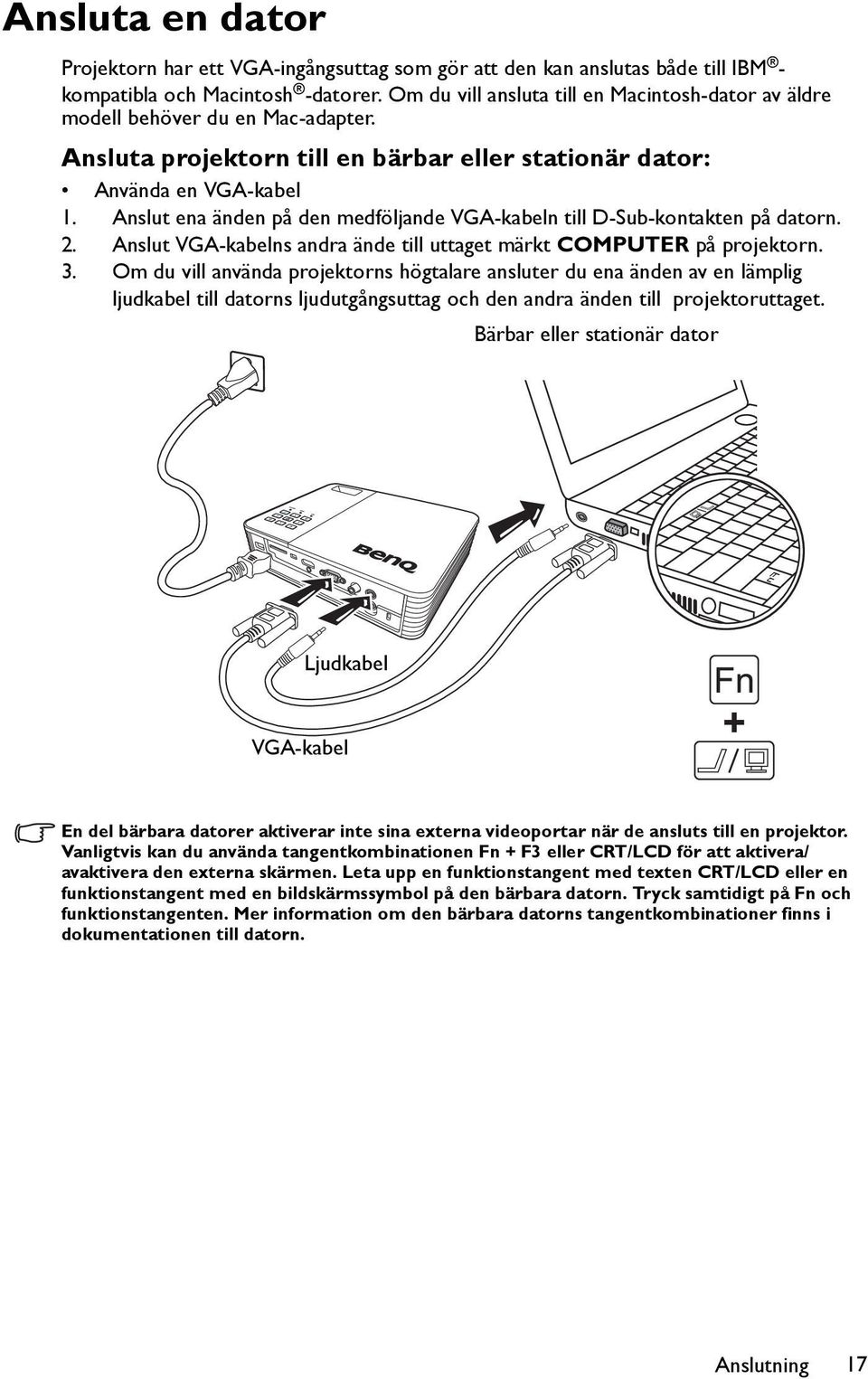

17 Ansluta en dator Projektorn har ett VGA-ingångsuttag som gör att den kan anslutas både till IBM - kompatibla och Macintosh -datorer. Om du vill ansluta till en Macintosh-dator av äldre modell behöver du en Mac-adapter. Ansluta projektorn till en bärbar eller stationär dator: Använda en VGA-kabel 1. Anslut ena änden på den medföljande VGA-kabeln till D-Sub-kontakten på datorn. 2. Anslut VGA-kabelns andra ände till uttaget märkt COMPUTER på projektorn. 3. Om du vill använda projektorns högtalare ansluter du ena änden av en lämplig ljudkabel till datorns ljudutgångsuttag och den andra änden till projektoruttaget. Bärbar eller stationär dator Ljudkabel VGA-kabel En del bärbara datorer aktiverar inte sina externa videoportar när de ansluts till en projektor. Vanligtvis kan du använda tangentkombinationen Fn + F3 eller CRT/LCD för att aktivera/ avaktivera den externa skärmen. Leta upp en funktionstangent med texten CRT/LCD eller en funktionstangent med en bildskärmssymbol på den bärbara datorn. Tryck samtidigt på Fn och funktionstangenten. Mer information om den bärbara datorns tangentkombinationer finns i dokumentationen till datorn. Anslutning 17

18 Använda en HDMI-kabel 1. Anslut ena änden av en HDMI-kabel till HDMI-uttaget på datorn. 2. Anslut HDMI-kabelns andra ände till HDMI-uttaget på projektorn. Använda en USB-kabel 1. Anslut typ A-änden av en USB-kabel till USB-uttaget på datorn. 2. Anslut HDMI-kabelns ände av typen mini-b till mini-b USB-uttaget på projektorn. När du ansluter projektorn till en dator kan du visa datorns bild eller överföra filer från din dator till internminnet på projektorn. 3. Om du väljer USB-visning förljer du meddelandet på skärmen för att först installera USB-drivrutinen i datorn. 4. Om du väljer USB-filöverföring går du till Den här datorn eller Windows Utforskaren för att komma åt projektorns filer. Projektorn visas som en flyttbar disk. Överför filerna från datorn till projektorn genom att dra och släppa eller kopiera och klistra in. Koppla från projektorn från en dator: i. Klicka på i Windows aktivitetsfält. ii. Klicka på pop-up-meddelandet. iii. Koppla från USB-kabeln först när meddelandet säger att det är säkert att ta bort maskinvaran. 18 Anslutning

19 Koppla inte från USB-kabeln medan filerna kopieras eftersom följden kan bli att data förloras eller projektorn skadas. Anslutningen upphör inte om du har projektorfiler öppna på datorn. Stäng alla projektorfiler och försök igen. Andra versions av Windows fungerar likadant. Följ rätt procedur för att ta loss ett USBminne från datorn på ett säkert sätt för din Windows-version. Ansluta videokällor Det räcker om du kopplar projektorn till videokällan med ett av anslutningsalternativen ovan, men de olika anslutningarna ger olika bildkvalitet. Den metod du väljer kommer antagligen att grunda sig på om projektorn och videokällan har matchande terminaler enligt vad som beskrivs nedan: Uttagets namn Uttagets utseende Bildkvalitet HDMI/MHL HDMI/MHL Bäst Komponentvideo VGA Bättre Video Video God Om den videobild som du har valt inte visas när du har slagit på projektorn och valt rätt videokälla kontrollerar du att videokällan är påslagen och fungerar som den ska. Kontrollera även att du har anslutit signalkablarna på rätt sätt. Anslutning 19

20 Ansluta en HDMI-källenhet Projektorn har ett HDMI-ingångsuttag med vilket du kan ansluta den till en HDMI - källenhet som t.ex. en Blu-Ray-spelare, en DTV-mottagare eller en bildskärm. HDMI (High-Definition Multimedia Interface) har stöd för okomprimerad dataöverföring mellan kompatibla enheter, t.ex. DTV-mottagare, Blu-Ray-spelare och visningen sker med hjälp av en enda kabel. Den har en ren digital bild och rent ljud. Kontrollera att videokällan har en ledig uppsättning HDMI-utgångar: Om den har det kan du fortsätta. Om inte måste du välja en annan metod för att ansluta enheten. Ansluta projektorn till en HDMI-källenhet: 1. Anslut ena änden av en HDMI-kabel till HDMI-uttaget på HDMI-källenheten. 2. Anslut HDMI-kabelns andra ände till HDMI-uttaget till. HDMI-uttaget på projektorn. HDMI-kabeln (visas i det här exemplet) som ansluter videoutgångsenheten ingår inte som standardtillbehör. Apples digitala AV-adapter finns att köpa på 20 Anslutning

21 Ansluta en MHL-källenhet Denna projektor stöder MHL-enheter (MHL-aktiverad) med hjälp av HDMI-ingångsuttaget. Du kan ansluta din MHL-aktiverade mobilenhet till projektorn med en MHL-kabel för att spela upp HD-video med fluiditet. MHL (Mobil HD länk) stöder okomprimerad HD-video (1080/30p) och ljud (7.1 surroundljud) överföring mellan kompatibla enheter som mobiltelefoner, surfplattor och andra bärbara hemelektronikprodukter och sänder signaler över en enda kabel. Den har en ren digital bild och rent ljud. Undersök din mobila enhet för att avgöra om den är MHL-aktiverad: Om den har det kan du fortsätta. Om inte måste du välja en annan metod för att ansluta enheten. Ansluta projektorn till en MHL-källenhet: 1. Ta en MHL-kabel och anslut MHL-änden till MHL uttaget på MHL-källenheten. 2. Anslut HDMI ändens på MHL-kabeln till HDMI/MHL-uttaget på projektorn. Inte alla mobila enheter är MHL-aktiverade, rådgör med din mobiltelefonåterförsäljare för att verifiera MHL-funktioner. Anslutning 21

22 Ansluta en komponentvideokällenhet Kontrollera att videokällan har en ledig uppsättning komponentvideoutgångar: Om den har det kan du fortsätta. Om inte måste du välja en annan metod för att ansluta enheten. Ansluta projektorn till en komponentvideoenhet: 1. Ta den ände av adapterkabeln för komponentvideo till VGA (D-Sub) som har tre RCA-kontakter och anslut den till komponentvideoutgångarna på videokällan. Matcha kontakternas färger till de på uttagen: grönt till grönt, blått till blått och rött till rött. 2. Anslut den andra änden till uttaget märkt COMPUTER på projektorn. 3. Om du vill använda projektorns högtalare ansluter du ena änden av en lämplig ljudkabel till videokällenhetens ljudutgångsuttag och den andra änden till projektorns ingångsuttag. AV-enhet Ljudkablar Adapterkabel för komponentvideo till VGA (D-Sub) När ljudutgångsuttaget är anslutet med hörlur eller extern högtalare kommer ljudet inte ut ur projektorns högtalare. Inget ljud kommer ut ur högtalaren eller ljudutgångsuttaget om videosignalerna inte matas in. Ljudet kan dessutom inte justeras. 22 Anslutning

23 Ansluta en kompositvideokälla Kontrollera att videokällan har en ledig uppsättning kompositvideoutgångar: Om den har det kan du fortsätta. Om inte måste du välja en annan metod för att ansluta enheten. Ansluta projektorn till en kompositvideokälla: 1. Anslut ena änden av en videokabel till kompositvideokontakten på videokällan. 2. Anslut videokabelns andra ände till videouttaget märkt på projektorn. 3. Om du vill använda projektorns högtalare ansluter du ena änden av en lämplig ljudkabel till videokällenhetens ljudutgångsuttag och den andra änden till projektorns ingångsuttag. AV-enhet Ljudkablar Videokabel Du behöver bara ansluta enheten med kompositvideokablar om komponentvideoanslutningar inte fanns tillgängliga. Se "Ansluta videokällor" på sidan 19 för mer information. Anslutning 23

24 Ansluta en extern högtalare Du kan lyssna på ljud genom en extern högtalare istället för de interna högtalarna som är inbyggda i projektorn. Ansluta projektorn till en extern högtalarkällenhet: 1. Anslut en lämplig stereokabel till den externa högtalaren och ljudutgångs uttaget på projektorn. När ljudkabeln är ansluten till ljudutgångsuttaget kommer det inte ut något ljud ur den interna högtalaren. 24 Anslutning

25 Ansluta till en extern minnesenhet Ansluta ett SD-kort Ansluta projektorn till ett SD-kort: 1. Anslut ett SD-kort till SD-kortplatsen på projektorn. Maximal minneskapacitet som stöds för ett SD(HC)-kort är 32 GB. (Maximal kapacitet som stöds för externt minne baseras på vårt fabrikstest. Din erfarenhet kan skilja sig åt beroende på minnesenhetens tillverkare.) Projektorn är eventuellt inte kompatibel med vissa SD-kort. Ansluta ett USB-minne Ansluta projektorn till ett USB-minne: Anslut USB-minnet till ett USB-uttag av typen A. (USB-minne) Denna produkt stöder USB-minnen och hårddiskar. Bara den partition som senast användes kommer att monteras. (Maximal kapacitet som stöds för externt minne baseras på vårt fabrikstest. Din erfarenhet kan skilja sig åt beroende på minnesenhetens tillverkare.) USB-uttaget av A-typ levererar upp till 500 ma strömstyrka till hårddiskar som är anslutna till projektorn. Om projektorn misslyckas med att läsa in en hårddisk med stor lagringskapacitet kan orsaken vara strömbrist. Anslut i så fall hårddisken till en extern strömkälla med en USB-kabel av Y-typ för att förse hårddisken med mera ström. Den här produkten stöder inte flerkortläsare. Den här produkten fungerar inte om USB-minnet anslutits via en USB-HUB. Vissa produkter som inte uppfyller standardspecifikationerna för USB fungerar eventuellt inte normalt. Anslutning 25

26 Ett USB-minne med ett automatiskt igenkänningsprogram eller dess egna drivrutin fungerar eventuellt inte normalt. Ett USB-minne som använder endast en avsedd drivrutin känns eventuellt inte igen. Igenkänningshastighet för USB-minnet kan variera mellan enheter. Stäng inte av produkten och dra inte ut USB-minnet medan USB-minnet används. Om du gör det kan USB-minnet eller den sparade filen skadas. Använd ett USB-minne som innehåller normala filer. Onormala filer kan orsaka att filerna fungerar på fel sätt eller kanske inte går att spela upp. USB-minnen måste formateras i FAT16/FAT32/NTFS. FAT32 och NTFS rekommenderas för hårddiskar. Eftersom data i USB-minnet kan skadas är det viktigt att säkerhetskopiera viktiga data för att undvika dataförlust. Användaren är ansvarig för datahantering. BenQ ansvarar inte för någon dataförlust. Filträdet i USB-minnet ska vara så enkelt som möjligt. För många mappar eller för många lager med mappar gör att det tar längre tid att öppna dem. Om en extern minnesenhet inte fungerar efter att du har anslutit den till projektorn kan du försöka att ansluta den till en dator. Om den fortfarande inte fungerar normalt bör du kontakta serviceenheten eller tillhörande kundtjänst för minnesenhetens tillverkare. Spela upp ljud genom projektorn Du kan använda projektorns högtalare vid presentationer och dessutom ansluta fristående högtalare med förstärkning till uttaget på projektorn. I tabellen nedan beskrivs anslutningsmetoderna för olika enheter och var ljudet kommer ifrån. Enhet Dator/komponentvideo Video Ljudingångsuttag Projektorn kan spela upp ljudet från... Ljudutgångsuttag Ljudingång (L/R) AUDIO-IN Ljudingång (L/R) AUDIO-IN Ljudingång (L/R) Ljudingång (L/R) Vald ingångssignal avgör vilket ljud som projektorhögtalaren spelar upp och vilket ljud som kommer ut från projektorn när ljudutgångsuttaget är anslutet. Man behöver inte ansluta till ett ljudingångsuttag eftersom projektorn kan spela upp ljudet från en HDMI/MHL-, extern minnes- och iphone/ipad-källenhet. Du kan ansluta den till en extern enhet för att spela upp ljudet. USB-visning stöder inte ljudfunktionen. 26 Anslutning

27 Användning Starta projektorn 1. Anslut strömmen med nätsladden. Strömlampan lyser orange. 2. Tryck på II Ström på projektorn eller fjärrkontrollen för att starta fjärrkontrollen. Strömlampan lyser grönt när projektorn är på. Startproceduren tar flera sekunder. Mot slutet av startproceduren visas en startlogotyp. Om det behövs kan du vrida på fokusringen och ställa in skärpan i bilden. 3. Om projektorn aktiveras för första gången väljer du skärmmenyspråk genom att följa instruktionerna på skärmen. 4. Om du får en uppmaning att ange ett lösenord använder du piltangenterna för att skriva in ett sexsiffrigt lösenord. Se "Använda lösenordsfunktionen" på sidan 31 för mer information. 5. Slå på all ansluten utrustning. 6. Projektorn visar startskärmen. Om frekvensen/upplösningen i ingångssignalen är högre än vad projektorn klarar att visa så visas meddelandet "Utom räckhåll" på en tom skärm. Byt till en insignal som är kompatibel med den upplösningsnivå som projektorn stöder eller ställ in insignalen på en lägre upplösning eller annan frekvens. Se "Frekvenstabell" på sidan 85 för mer information. Användning 27

28 Byta ingångssignal Projektorn kan anslutas till flera enheter samtidigt. Den kan emellertid endast visa en helskärm åt gången. Du kan också välja önskad ingångssignal genom att trycka på / på projektorn eller fjärrkontrollen. Ingångssignalens typ påverkar vilka alternativ som är tillgängliga för Bildläge. Se "Välja bildläge" på sidan 34 för mer information. Projektorns ursprungliga visningsupplösning är bildförhållandet 16:10. Du bör välja och använda en ingångssignal som matar ut med den här upplösningen för att få bästa resultat vid bildvisning. Alla andra upplösningar skalförändras av projektorn beroende på inställningen av bildförhållandet, vilket kan orsaka förvrängning eller sämre bildskärpa. Se "Välja bildförhållande" på sidan 33 för mer information. Ställa in automatisk snabbsökning För att ställa in projektorn att automatiskt söka efter ingångssignaler: 1. Gå till Inställningar > Grundläggande > Automatisk snabbsökning menyn, tryck OK, och en snabbmeny öppnas. 2. Markera På och tryck OK. 3. För att avsluta skärmmenyn, tryck eller. Byta färgområde Om du mot förmodan skulle ansluta projektorn till en DVD-spelare via projektorns HDMIingång och den projicerade bilden visar fel färger ska du ändra färgområdet till YUV. 1. Tryck och tryck för att markera konvertering av färgområde och tryck OK, och en snabbmeny öppnas. 2. Markera ett lämpligt färgområde och tryck OK. Den här funktionen är bara tillgänglig när HDMI-ingångsporten används. 28 Användning

29 Justera den projicerade bilden Justera bildens höjd Projektorn är utrustand med 2 justerbara fötter. Dessa justerbara fötter ändrar bildens höjd. Så här justerar du projektorn: Justera bildens höjd genom att skruva på justeringsfötterna. Skruva de bakre justeringsfötterna i motsatt riktning för att dra tillbaka fötterna. Om projektorn inte står på en plan yta eller om skärmen inte står vinkelrätt mot projektorn blir den projicerade bilden trapetsformad. Information om hur du åtgärdar detta finns i "Korrigera keystone" på sidan 30. Titta inte in i linsen när lampan är på. Det starka ljuset från lampan kan skada ögonen. Var försiktig när du skruvar på den justerbara foten, eftersom den sitter nära ventilationsgallret där det kommer ut varm luft. Finjustera bildens skärpa Ställ in skärpan genom att vrida på fokusringen. Automatisk justering av bilden I vissa fall kan du behöva justera för att få fram en optimal bildkvalitet. Använd fjärrkontrollen Tryck på AUTO. Inom tre sekunder kommer den inbyggda intelligenta autojusteringsfunktionen att ställa om frekvensvärdena och klockan så att du får bästa möjliga bildkvalitet. Aktuell information om källan visas längst upp till vänster på skärmen i tre sekunder. Den här funktionen är endast tillgänglig när datorsignalen (analog RGB) valts. Användning 29

30 Korrigera keystone Keystone innebär att den projicerade bilden är märkbart bredare längst upp eller längst ned. Det inträffar när projektorn inte står vinkelrätt i förhållande till skärmen. Korrigera keystone när en bild visas på skärmen. Förutom genom att justera höjden på projektorn kan du korrigera det här manuellt med hjälp av följande steg. 1. Tryck på och tryck sedan på för att markera Keystone. Pop-up-menyn Keystone visas. 2. Tryck på för att korrigera keystoneförvrängning längst ned i bilden eller tryck på för att korrigera keystone-förvrängning längst upp i bilden. Tryck på. Tryck på. Dölja bilden För att dra publikens fulla uppmärksamhet till presentatören kan du: Använda fjärrkontrollen Använda Blank på fjärrkontrollen för att dölja skärmbilden. Tryck på valfri knapp Blank på projektorn eller fjärrkontrollen igen för att återställa bilden. Använda projektorn Tryck på och håll in Blank i 3 sekunder på projektorn för att dölja skärmbilden. Tryck igen på valfri knapp Blank på projektorn för att återställa bilden. Blockera inte projektorns lins eftersom detta kan göra så att de blockerande föremålen blir överhettade, deformerade eller till och med börjar brinna. 30 Användning

31 Säkra projektorn Använda lösenordsfunktionen Av säkerhetsskäl och för att förhindra olovlig användning finns det möjlighet att ställa in ett lösenord för projektorn. Du kan ställa in lösenordet på inställningsmenyn. Om du aktiverar strömbrytarlåsfunktionen och sedan glömmer bort lösenordet går det inte att använda projektorn. Skriv ut den här handboken (om du inte har den utskriven) och skriv ned lösenordet i handboken. Förvara sedan handboken på ett särskilt ställe om du skulle behöva den. Ställa in strömbrytarlås Om du ställer in ett lösenord kan projektorn inte användas om inte rätt lösenord anges varje gång projektorn sätts på. När du ställer in ett lösenord för projektorn och funktionen används för första gången anger du projektorns standardlösenord (1, 1, 1, 1, 1, 1) genom att trycka på pilknappen sex gånger om du uppmanas att ange ett lösenord. 1. Tryck på / tills menyn Inställningar markeras och tryck sedan på OK för att öppna. 2. Gå till menyn Avancerat > Säkerhetsinställn. > Ändra säkerhetsinställningar. 3. Tryck på OK. Meddelandet "Ange aktuellt lösenord" visas. 4. Som bilden till höger visar representerar de fyra piltangenterna (,,, ) fyra siffror (1, 2, 3, 4). Tryck på piltangenterna för att ange sex siffror för lösenordet. 5. När rätt lösenord har angetts återgår skärmmenyn till menyn Ändra säkerhetsinställningar. 6. Markera Strömbrytarlås och tryck på OK. Pop-up-menyn visas. Välj På och tryck på OK för att slutföra inställningen för strömbrytarlås. 7. För att gå ur skärmmenyn trycker du på eller. Om du glömmer bort lösenordet Om lösenordsfunktionen är aktiverad kommer en uppmaning om att ange det sexsiffriga lösenordet att visas varje gång du sätter på projektorn. Om du anger fel lösenord visas ett meddelande om fel lösenord i tre sekunder följt av meddelandet "Ange lösenord". Om du anger ett felaktigt lösenord fem gånger i följd stängs projektorn automatiskt av efter en liten stund. Användning 31

32 Procedur för återställning av lösenordet 1. Håll ned på fjärrkontrollen i tre sekunder. Projektorn kommer att visa ett kodat nummer på skärmen. 2. Skriv ned numret och stäng av projektorn. 3. Be om hjälp att avkoda numret på ditt lokala BenQ-servicecenter. Du kan bli ombedd att visa upp köpekvittot på projektorn som bevis på att det är du som är ägaren. Ändra lösenordet 1. Gå till menyn Inställningar > Avancerat > Säkerhetsinställn. > Ändra lösenord. 2. Tryck på OK. Meddelandet "Ange aktuellt lösenord" visas. 3. Ange det gamla lösenordet. Om lösenordet stämmer visas meddelandet "Ange nytt lösenord". Om lösenordet inte stämmer visas ett meddelande om fel lösenord i tre sekunder följt av meddelandet "Ange aktuellt lösenord" och du kan försöka igen. Du kan trycka på för att avbryta ändringen eller försöka med ett annat lösenord. 4. Ange ett nytt lösenord. De siffror som anges visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller efter du angett det så att du har det till hands om du skulle glömma det. Lösenord: Förvara handboken på ett säkert ställe. 5. Bekräfta det nya lösenordet genom att ange det igen. 6. Nu har du angett ett nytt lösenord för projektorn. Kom ihåg att ange det nya lösenordet nästa gång du startar projektorn. 7. För att gå ur skärmmenyn trycker du på eller. Avaktivera lösenordsfunktionen För att inaktivera lösenordskyddet går du till menyn Inställningar > Avancerat > Säkerhetsinställn. > Strömbrytarlås. Välj Av och tryck på OK. Meddelandet "Ange lösenord" visas. Ange det aktuella lösenordet. Om lösenordet stämmer återgår skärmmenyn till sidan Säkerhetsinställn. och "Av" visas på raden för Strömbrytarlås. Du behöver inte ange lösenordet nästa gång du sätter på projektorn. Om lösenordet inte stämmer visas ett meddelande om fel lösenord i tre sekunder följt av meddelandet "Ange lösenord" och du kan försöka igen. Du kan trycka på för att avbryta ändringen eller försöka med ett annat lösenord. Även om du avaktiverar lösenordsfunktionen bör du ha det gamla lösenordet tillgängligt om du skulle behöva aktivera lösenordsfunktionen igen genom att ange det gamla lösenordet. 32 Användning

33 Uppgradering av inbyggd programvara Följ nedanstående procedurer för att uppgradera versionen av fast program. Endast ett SD-kort stöds för uppgraderingen av fast program. Ta inte ut SD-kortet medan en uppdatering pågår. Använd inte några knappar under uppdateringen. Stäng inte av projektorn medan uppdateringen pågår. För att bekräfta att det fasta programmet har uppdaterats går du till Inställningar > Information > Fast programversion. Uppdatera fast program 1. Anslut ett SD-kort som innehåller den senaste fasta programversionen till projektorn. 2. Välj Inställningar > Avancerat > Uppgradering av inbyggd programvara i huvudmenyn. 3. Välj OK för att börja. 4. Stäng av projektorn när det fasta programmet har uppdaterats. 5. Slå på projektorn och kontrollera den fasta programversionen. Välja bildförhållande Bildförhållandet är förhållandet mellan bildens bredd och höjd. De flesta analoga tvapparater och vissa datorer har bildförhållandet 4:3, vilket är standard för den här projektorn, och digital-tv-apparater och dvd-spelare har vanligtvis bildförhållandet 16:9. Eftersom digitala signaler blir allt vanligare kan digitala visningsenheter som den här projektorn dynamiskt sträcka ut och skalförändra bilden till ett annat förhållande än det som kommer från ingångssignalen. För att ändra det projicerade bildförhållandet (oavsett vilket bildförhållande källan har): 1. Tryck på för att öppna pop-up-menyn i ett av lägena för dator, kompositvideo, komponent och HDMI/MHL. 2. Tryck på för att markera Bildförhållande. 3. Tryck på / för att välja det bildförhållande som passar för videoinsignalens format och dina visningskrav. Användning 33

34 Optimera bilden Välja bildläge Projektorn levereras med ett flertal fabriksinställda programlägen så du kan välja ett som passar ditt rum och typ av ingångssignal. För att välja ett driftsläge som passar dina behov kan du följa följande steg. Kontrollera att ingångskällan är i läget för dator, kompositvideo, komponent eller HDMI/MHL och att projiceringsskärmen visas. Du kan trycka på för att öppna pop-up-menyn. Tryck på för att välja Bildlägesinställningar och tryck på OK för att öppna. Välj Bildläge och tryck på / för att välja önskat läge. Bildlägena anges nedan. 1. Ljusläge: Maximerar den projicerade bildens ljusstyrka. Den här inställningen passar omgivningar där extra hög ljusstyrka krävs, t.ex. när man använder projektorn i väl upplysta rum. 2. Presentation: Läget har utvecklats för presentationer. Ljusstyrkan förstärks i det här läget. 3. Bioläge: Lämpar sig för att se färgrika filmer, videoklipp från digitalkameror eller digital video från dator, i ett mörkt (nedsläckt) rum. 4. Spelläge: Är lämpligt för att spela spel. 5. Användarläge: Återkallar de inställningar som anpassats baserat på aktuella, tillgängliga bildlägen. Se "Ställa in användarläge" på sidan 34 för mer information. Ställa in användarläge Det finns ett användardefinierat läge om de aktuella bildlägena inte motsvarar dina behov. Du kan använda något av bildlägena (utom Användare) som startpunkt och anpassa inställningarna. 1. Tryck på för att öppnapop-up-menyn. 2. Tryck på för att välja Bildlägesinställningar och tryck på OK för att öppna. 3. Välj Bildläge och tryck på / för att välja Användare. 4. Tryck för att markera Referensläge. Denna funktion är endast tillgänglig när användarläge valts i undermenyposten Bildläge. 5. Tryck på / så att ett programläge som motsvarar dina behov väljs. 6. Tryck på för att välja en undermenypost som ska ändras och justera värdet med /. Se "Finjustera bildens skärpa" nedan för mer information. 7. När alla inställningar gjorts markerar du Spara inställningar och trycker på OK för att spara inställningarna. 8. Bekräftelsemeddelandet "Inställning sparad" visas. 34 Användning

35 Använda väggfärg I en situation när du projicerar på en färgad yta, till exempel en målad vägg som kanske inte är vit, kan funktionen för korrigera den projicerade bildens färger för att förhindra eventuella färgskillnader mellan källan och de projicerade bilderna. Du använder den här funktionen genom att trycka på för att öppna pop-up-menyn i ett av lägena för dator, iphone/ipad, komposvideo, komponent och HDMI/MHL. Välj Väggfärg och tryck på / för att välja en färg som bäst motsvarar projiceringsytans färg. Det finns flera förkalibrerade färger att välja mellan: Ljusgul, Rosa, Ljusgrön, Blå och Svart tavla. Finjustera bildkvaliteten i användarläge Beroende på vilken signaltyp som upptäckts finns det några användardefinierade funktioner tillgängliga när användarläget är valt. Baserat på dina behov kan du justera dessa funktioner genom att markera dem och trycka på / på projektorn eller fjärrkontrollen. Justera Ljusstyrka Ju högre värdet är, desto ljusare blir bilden. Och ju lägre inställning desto mörkare bild. Justera kontrollen så att svarta områden i bilden ser svarta ut och så att du kan se detaljer i de mörka områdena. Justera Kontrast Ju högre värdet är, desto större blir kontrasten. Använd den här inställningen till att ställa in de vita nyanserna efter att du har justerat Ljusstyrka efter din källa och omgivning Justera Färg Med en lägre inställning blir färgerna mindre mättade. Om inställningen är för hög blir färgerna i bilden för intensiva och bilden ser orealistisk ut. Färg är endast justerbart i analoga videokällor som komposit video och komponenta videokällor. Justera Färgton Ju högre värdet är, desto rödare blir bilden. Ju lägre värdet är, desto grönare blir bilden. Färgton är endast justerbart under video och S-videokällor med videosignalen i NTSC eller SECAM-format. Justera Skärpa Ju högre värdet är, desto skarpare blir bilden. Ju lägre värde, desto mjukare blir bilden. Skärpa är endast justerbart i analoga videokällor som komposit video och komponenta videokällor. Om du väljer Färgtemperatur Det finns ett antal tillgängliga alternativ för färgtemperatur* som varierar enligt vald signaltyp. *Om färgtemperaturer: Det finns många olika toner som av olika anledningar benämns som "vita". En vanlig benämning för vita nyanser är "färgtemperatur". En vit nyans med låg färgtemperatur blir rödaktig. En vit nyans med hög färgtemperatur ser ut att ha mera blått i sig. Användning 35

36 Användning i höghöjdsmiljö Vi rekommenderar att du använder Höghöjdsläge när miljön är på mellan 1500 m och 3000 m över havet och omgivande temperatur är mellan 0 C och 30 C. Använd inte läget Höghöjdsläge om du befinner dig på en höjd mellan 0 m och 1499 m och omgivande temperatur är mellan 0 C och 35 C. Projektorn kommer att bli överkyld om du använder läget under sådana förhållanden. Aktivera Höghöjdsläge: 1. Markera Inställningar och tryck på OK för att öppna. 2. Gå till Avancerat > Höghöjdsläge och tryck på OK. 3. Markera På och tryck på OK för att bekräfta. 4. Lämna skärmmenyn genom att trycka på tills projektorn återgår till startskärmen eller tryck på för att gå tillbaka till startskärmen direkt. Projektorn kan brusa mer än vanligt vid "Höghöjdsläge" eftersom det krävs ökad fläkthastighet för att förbättra den genomsnittliga systemavkylningen och prestandan. Om du använder den här projektorn under andra extrema förhållanden (förutom ovanstående) kan den automatiska avstängningen aktiveras, vilket skyddar projektorn mot överhettning. I så fall löser du problemet genom att växla till höghöjdsläget. Detta innebär emellertid inte att projektorn kan fungera under alla tänkbara svåra och extrema förhållanden. Justera ljudet Ljudjusteringsfunktionerna som illustreras nedan inverkar på projektorns högtalare. Kontrollera att du har gjort en korrekt anslutning till projektorns ljudingång. Läs "Ansluta en dator" på sidan 17 för information om ljudingånganslutning när en separat ljudingångkabel används för att ansluta projektorn. Justera ljudläget Projektorn är förinställd med fyra ljudlägen för att berika din ljudupplevelse. Du kan välja ett av dessa fyra förinställda ljudlägen: Standard, Bio, Musik, och Spel utifrån dina behov. 1. Markera Inställningar och tryck på OK för att öppna. 2. Gå till Avancerat > Ljudinställningar och tryck på OK för att öppna. 3. Markera Ljudläge och tryck på OK för att öppna pop-up-menyn. 4. Markera önskat läge och tryck OK för att bekräfta. 5. Lämna skärmmenyn genom att trycka på tills projektorn återgår till startskärmen eller tryck på för att gå tillbaka till startskärmen direkt. 36 Användning

37 SRS WOW HD Om den här funktionen aktiveras så aktiveras SRS WOW HD -tekniken. Projektorn kan avge ett surroundljud och återställa naturljud. 1. Markera Inställningar och tryck på OK för att öppna. 2. Gå till Avancerat > Ljudinställningar och tryck på OK för att öppna. 3. Markera SRS WOW HD och tryck på OK för att öppna pop-up-menyn. 4. Markera På och tryck på OK för att bekräfta. 5. Lämna skärmmenyn genom att trycka på tills projektorn återgår till startskärmen eller tryck på för att gå tillbaka till startskärmen direkt. Stänga av ljudet Om du tillfälligt vill stänga av ljudet trycker du på fjärrkontrollen eller: på 1. Markera Inställningar och tryck på OK för att öppna. 2. Gå till Avancerat > Ljudinställningar och tryck på OK för att öppna. 3. Markera Tyst och tryck på OK för att öppna popup-menyn. 4. Markera På och tryck på OK för att bekräfta. 5. Lämna skärmmenyn genom att trycka på tills projektorn återgår till startskärmen eller tryck på för att gå tillbaka till startskärmen direkt. Sätta på och stänga av ringsignalen Stänga av Slå på/av ringsignal: 1. Upprepa stegen 1-2 ovan. 2. Markera Signal för påslagning/avstängning och tryck på OK för att öppna pop-up-menyn. 3. Markera Av och tryck på OK för att bekräfta. Enda sättet att ändra Slå på/av ringsignal är inställning På eller Av här. Om du ställer in ljudet på tyst eller ändrar ljudnivån påverkar inte Slå på/av ringsignal. Användning 37

38 Visa bilder med dator- och videokällenheter Det går att ansluta projektorn till en dator och de olika videokällenheterna. (t.ex. HDMI/ MHL, kompositvideo, komponentvideo) Du behöver bara ansluta projektorn till en ingångskällenhet. Visa bilder: 1. Anslut projektorn till en av signalkällorna. 2. Slå på strömmen till projektorn och din källenhet. Projektorn visar startskärmen. 3. Tryck på / på projektorn eller fjärrkontrollen för att välja ingångssignal och tryck sedan på OK för att öppna. 4. Tryck på eller för att gå tillbaka till startskärmen (Gäller inte när du använder MHL som inmatningskälla). Vissa fjärrkontrollfunktioner kanske inte fungerar i MHL-drift eftersom MHL-enheten som används kanske inte stöder dessa funktioner. Kontrollera din MHL-enheter efter tillgängliga funktioner. 38 Användning

39 Använda dator-/videopop-up-menyer Projektorn har en flerspråkig skärmmeny som gör att du kan göra bildjusteringar och ändra en mängd olika inställningar. Den här menyn är för inställningarna som ska användas i lägena för dator, kompositvideo, komponent och HDMI. Använda menyn 1. Öppna skärmmenyn genom att trycka på på projektorn eller fjärrkontrollen när projiceringsskärmen visas. 2. När skärmmenyn visas trycker du på / för att välja önskad post och justera inställningarna med /. 3. För att gå ur skärmmenyn trycker du på igen. Användning 39

40 Menysystem Menypost Undermeny Alternativ Av/Ljusgul/Rosa/Ljusgrön/Blå/ Väggfärg Svart tavla Bildförhållande Auto/Verklig/4:3/16:9/16:10 Fas 0-31 H-storlek -6~6 Konvertering av färgområde Auto. trapetskorr. Keystone Bildlägesinställningar Information Bildläge Referensläge Ljusstyrka Kontrast Färg Färgton Skärpa Färgtemperatur 3D-synkinvert. Spara inställningar Auto/RGB/YUV På/Av Ljus/Presentation/Bio/Spel/ Användare Ljus/Presentation/Bio/Spel Normal/Sval/Varm Inaktivera/invertera Källa Upplösning Färgsystem 40 Användning

41 Beskrivning av varje meny FUNKTION Väggfärg Bildförhållande Fas H-storlek Konvertering av färgområde Auto. trapetskorr. Keystone BESKRIVNING Korrigerar den projicerade bildens färg när projiceringsytan inte är vit. Se "Använda väggfärg" på sidan 35 för mer information. Du kan välja mellan fyra alternativ för att ange bildförhållandet beroende på ingångskällan. Se "Välja bildförhållande" på sidan 33 för mer information. Med den här funktionen kan du justera klockfrekvensen för att minska bildförvrängningen. Justerar den horisontella bredden på bilden. Korrigerar färgområdet under HDMI-läget. Se "Byta färgområde" på sidan 28 för mer information. Korrigerar automatiskt eventuell keystone-förvrängning i bilden. Korrigerar eventuell keystone-förvrängning i bilden. Se "Korrigera keystone" på sidan 30 för mer information. Bildläge Se "Välja bildläge" på sidan 34 för mer information. Referensläge Se "Ställa in användarläge" på sidan 34 för mer information. Denna funktion är endast tillgänglig när användare valts. Bildlägesinställningar Ljusstyrka Se "Justera Ljusstyrka" på sidan 35 för mer information. Kontrast Se "Justera Kontrast" på sidan 35 för mer information. Färg Se "Justera Färg" på sidan 35 för mer information. Färgton Se "Justera Färgton" på sidan 35 för mer information. Den här funktionen är bara tillgänglig när systemformatet är NTSC. Skärpa Se "Justera Skärpa" på sidan 35 för mer information. Färgtemperatur Se "Om du väljer Färgtemperatur" på sidan 35 för mer information. 3D-synkinvert. När du upptäcker bilddjupets inversion kan du aktivera den här funktionen för att rätta till problemet. Spara inställningar Sparar inställningarna som gjorts för användarläget. Användning 41
