1 SH963 Digital projektor Användarhandbok

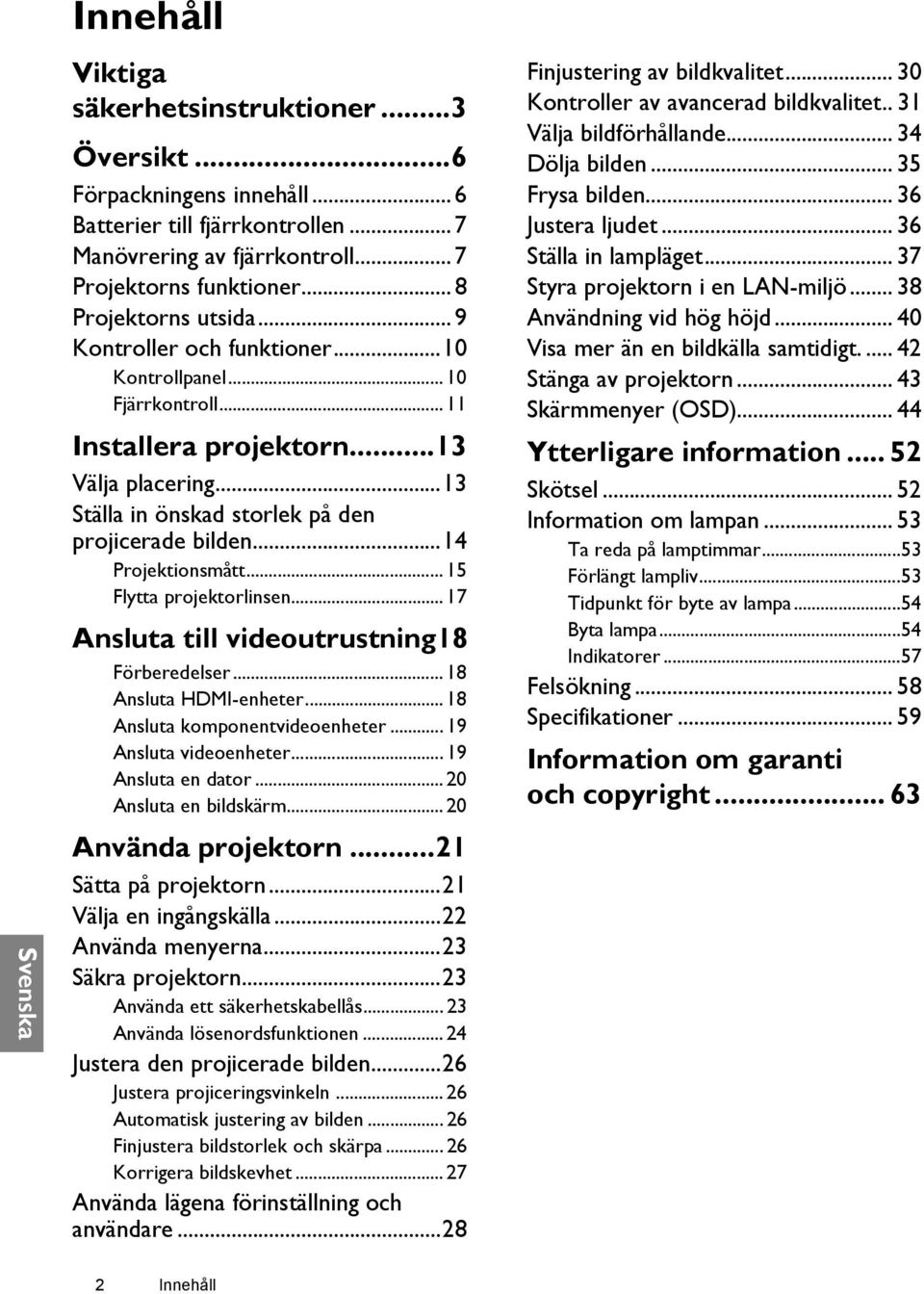

2 Innehåll Viktiga säkerhetsinstruktioner...3 Översikt...6 Förpackningens innehåll...6 Batterier till fjärrkontrollen...7 Manövrering av fjärrkontroll...7 Projektorns funktioner...8 Projektorns utsida...9 Kontroller och funktioner...10 Kontrollpanel Fjärrkontroll Installera projektorn...13 Välja placering...13 Ställa in önskad storlek på den projicerade bilden...14 Projektionsmått Flytta projektorlinsen Ansluta till videoutrustning18 Förberedelser Ansluta HDMI-enheter Ansluta komponentvideoenheter Ansluta videoenheter Ansluta en dator Ansluta en bildskärm Använda projektorn...21 Sätta på projektorn...21 Välja en ingångskälla...22 Använda menyerna...23 Säkra projektorn...23 Använda ett säkerhetskabellås Använda lösenordsfunktionen Justera den projicerade bilden...26 Justera projiceringsvinkeln Automatisk justering av bilden Finjustera bildstorlek och skärpa Korrigera bildskevhet Använda lägena förinställning och användare...28 Finjustering av bildkvalitet Kontroller av avancerad bildkvalitet.. 31 Välja bildförhållande Dölja bilden Frysa bilden Justera ljudet Ställa in lampläget Styra projektorn i en LAN-miljö Användning vid hög höjd Visa mer än en bildkälla samtidigt Stänga av projektorn Skärmmenyer (OSD) Ytterligare information Skötsel Information om lampan Ta reda på lamptimmar...53 Förlängt lampliv...53 Tidpunkt för byte av lampa...54 Byta lampa...54 Indikatorer...57 Felsökning Specifikationer Information om garanti och copyright Innehåll

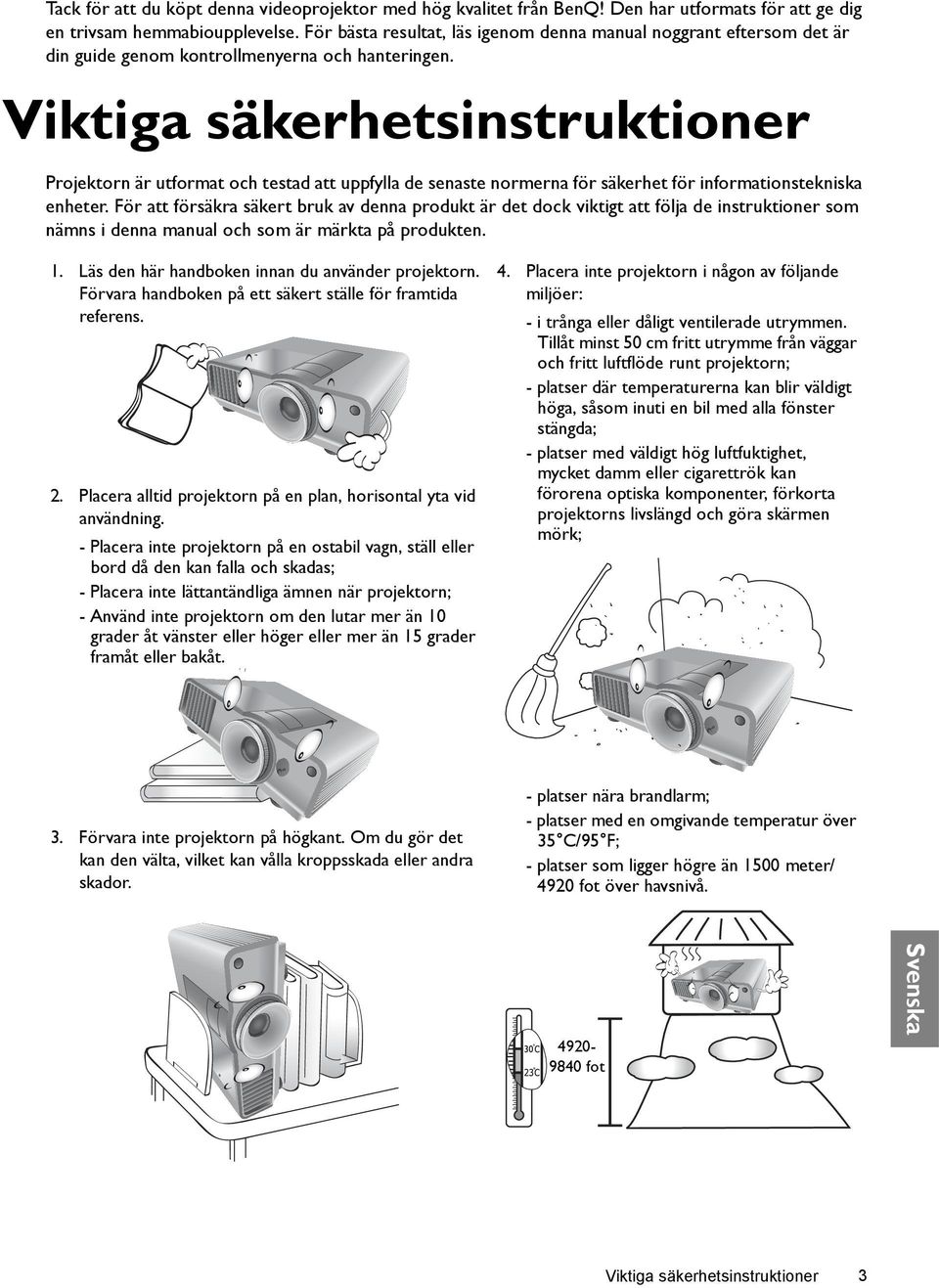

3 Tack för att du köpt denna videoprojektor med hög kvalitet från BenQ! Den har utformats för att ge dig en trivsam hemmabioupplevelse. För bästa resultat, läs igenom denna manual noggrant eftersom det är din guide genom kontrollmenyerna och hanteringen. Viktiga säkerhetsinstruktioner Projektorn är utformat och testad att uppfylla de senaste normerna för säkerhet för informationstekniska enheter. För att försäkra säkert bruk av denna produkt är det dock viktigt att följa de instruktioner som nämns i denna manual och som är märkta på produkten. 1. Läs den här handboken innan du använder projektorn. Förvara handboken på ett säkert ställe för framtida referens. 2. Placera alltid projektorn på en plan, horisontal yta vid användning. - Placera inte projektorn på en ostabil vagn, ställ eller bord då den kan falla och skadas; - Placera inte lättantändliga ämnen när projektorn; - Använd inte projektorn om den lutar mer än 10 grader åt vänster eller höger eller mer än 15 grader framåt eller bakåt. 4. Placera inte projektorn i någon av följande miljöer: - i trånga eller dåligt ventilerade utrymmen. Tillåt minst 50 cm fritt utrymme från väggar och fritt luftflöde runt projektorn; - platser där temperaturerna kan blir väldigt höga, såsom inuti en bil med alla fönster stängda; - platser med väldigt hög luftfuktighet, mycket damm eller cigarettrök kan förorena optiska komponenter, förkorta projektorns livslängd och göra skärmen mörk; 3. Förvara inte projektorn på högkant. Om du gör det kan den välta, vilket kan vålla kroppsskada eller andra skador. - platser nära brandlarm; - platser med en omgivande temperatur över 35 C/95 F; - platser som ligger högre än 1500 meter/ 4920 fot över havsnivå fot Viktiga säkerhetsinstruktioner 3

4 5. Blockera inte ventilationshålen när projektorn är igång (gäller även i standby-läge): - Täck inte över projektorn med något föremål; - Placera inte projektorn på en filt, säng eller annan mjuk yta. 9. Titta aldrig rakt in i projektorns lins medan den används. Din syn kan skadas. 6. I områden där nätspänningen varierar med ±10 volt bör du ansluta projektorn via en spänningsstabilisator, ett överspänningsskydd eller en enhet för strömförsörjning utan avbrott (UPS). 10. Du bör inte använda projektorlampan längre än angiven livslängd. Om du använder lampan längre än den angivna livslängden finns det en viss risk att den exploderar. 7. Kliv inte på projektorn och placera inte några föremål ovanpå den. 11. Lampan blir mycket varm när projektorn används. Låt projektorn kylas av under cirka 45 minuter innan du tar bort lampmonteringen för att byta lampa. 8. Placera inte vätska i närheten av projektorn. Garantin upphävs om du spiller vätska i projektorn. Om projektorn blir blöt drar du ut sladden ur vägguttaget och ringer till BenQ för att få den reparerad. 12. Med den här projektorn kan du visa omvända bilder för takmontering. Använd endast BenQ:s takmonteringssats för montering. 4 Viktiga säkerhetsinstruktioner

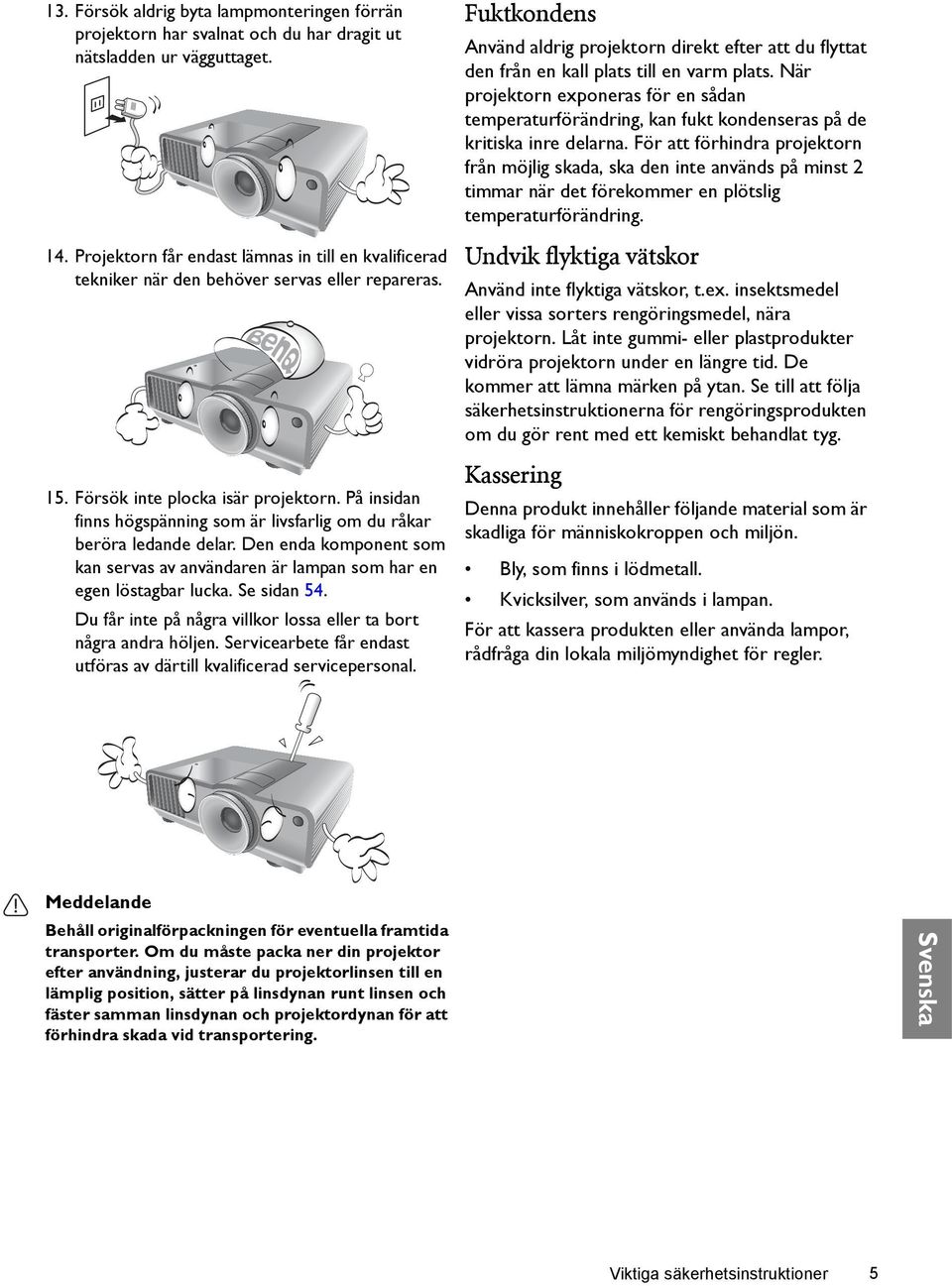

5 13. Försök aldrig byta lampmonteringen förrän projektorn har svalnat och du har dragit ut nätsladden ur vägguttaget. 14. Projektorn får endast lämnas in till en kvalificerad tekniker när den behöver servas eller repareras. 15. Försök inte plocka isär projektorn. På insidan finns högspänning som är livsfarlig om du råkar beröra ledande delar. Den enda komponent som kan servas av användaren är lampan som har en egen löstagbar lucka. Se sidan 54. Du får inte på några villkor lossa eller ta bort några andra höljen. Servicearbete får endast utföras av därtill kvalificerad servicepersonal. Fuktkondens Använd aldrig projektorn direkt efter att du flyttat den från en kall plats till en varm plats. När projektorn exponeras för en sådan temperaturförändring, kan fukt kondenseras på de kritiska inre delarna. För att förhindra projektorn från möjlig skada, ska den inte används på minst 2 timmar när det förekommer en plötslig temperaturförändring. Undvik flyktiga vätskor Använd inte flyktiga vätskor, t.ex. insektsmedel eller vissa sorters rengöringsmedel, nära projektorn. Låt inte gummi- eller plastprodukter vidröra projektorn under en längre tid. De kommer att lämna märken på ytan. Se till att följa säkerhetsinstruktionerna för rengöringsprodukten om du gör rent med ett kemiskt behandlat tyg. Kassering Denna produkt innehåller följande material som är skadliga för människokroppen och miljön. Bly, som finns i lödmetall. Kvicksilver, som används i lampan. För att kassera produkten eller använda lampor, rådfråga din lokala miljömyndighet för regler. Meddelande Behåll originalförpackningen för eventuella framtida transporter. Om du måste packa ner din projektor efter användning, justerar du projektorlinsen till en lämplig position, sätter på linsdynan runt linsen och fäster samman linsdynan och projektordynan för att förhindra skada vid transportering. Viktiga säkerhetsinstruktioner 5

6 Digital Projector Quick Start Guide Översikt Förpackningens innehåll Packa försiktigt upp innehållet och kontrollera att nedanstående finns i förpackningen. Vissa artiklar finns eventuellt inte tillgängliga beroende på var du köpt den. Hör med inköpsstället. En del tillbehör kan variera från plats till plats. Garantisedeln medföljer bara i vissa områden. Du kan få mer information av din återförsäljare. Projektor Fjärrkontroll Batterier Garantisedel Cd-skiva med användarhandbok Snabbstartsguide Nätsladd VGA-kabel 6 Översikt

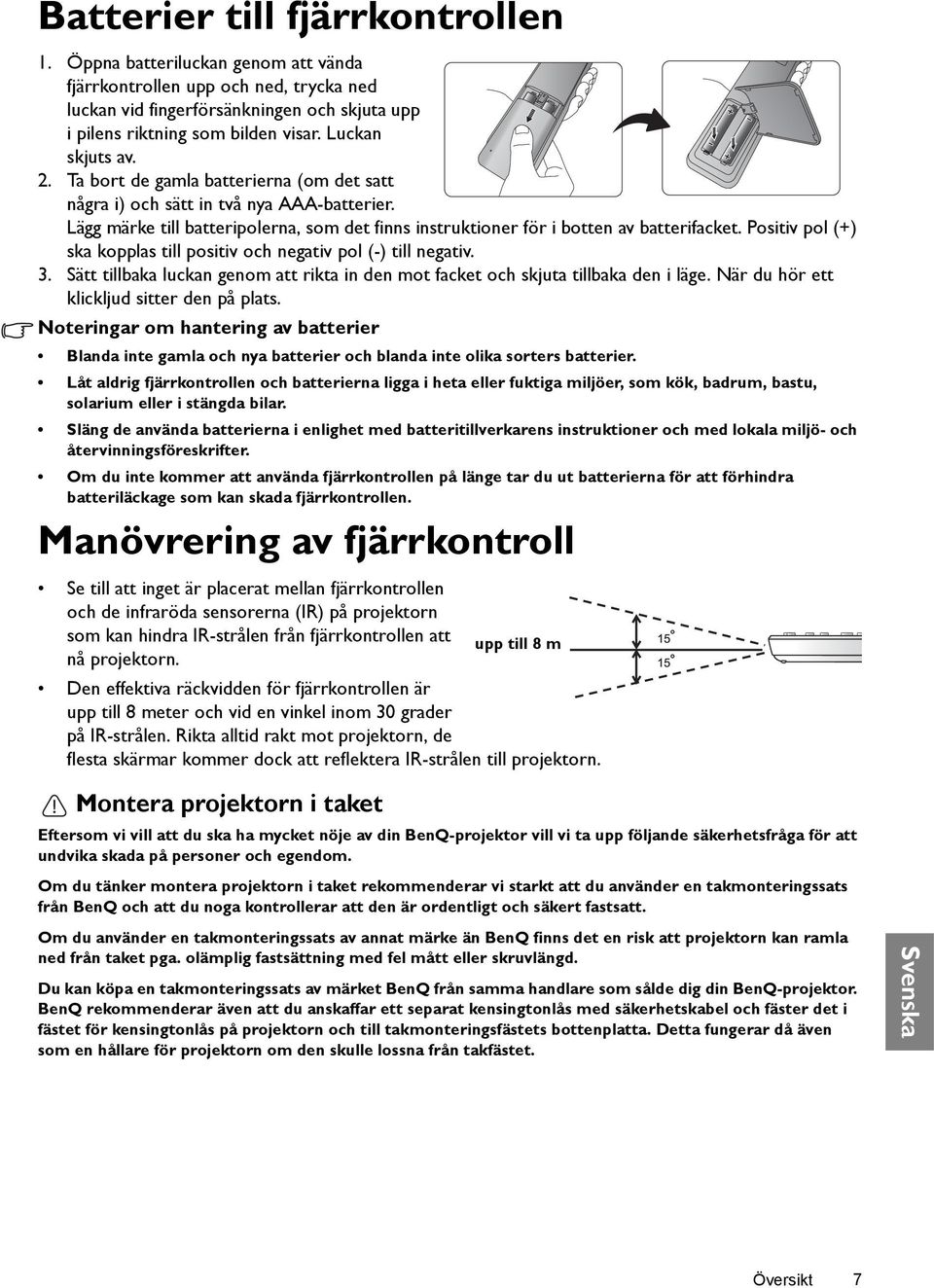

7 Batterier till fjärrkontrollen 1. Öppna batteriluckan genom att vända fjärrkontrollen upp och ned, trycka ned luckan vid fingerförsänkningen och skjuta upp i pilens riktning som bilden visar. Luckan skjuts av. 2. Ta bort de gamla batterierna (om det satt några i) och sätt in två nya AAA-batterier. Lägg märke till batteripolerna, som det finns instruktioner för i botten av batterifacket. Positiv pol (+) ska kopplas till positiv och negativ pol (-) till negativ. 3. Sätt tillbaka luckan genom att rikta in den mot facket och skjuta tillbaka den i läge. När du hör ett klickljud sitter den på plats. Noteringar om hantering av batterier Blanda inte gamla och nya batterier och blanda inte olika sorters batterier. Låt aldrig fjärrkontrollen och batterierna ligga i heta eller fuktiga miljöer, som kök, badrum, bastu, solarium eller i stängda bilar. Släng de använda batterierna i enlighet med batteritillverkarens instruktioner och med lokala miljö- och återvinningsföreskrifter. Om du inte kommer att använda fjärrkontrollen på länge tar du ut batterierna för att förhindra batteriläckage som kan skada fjärrkontrollen. Manövrering av fjärrkontroll Se till att inget är placerat mellan fjärrkontrollen och de infraröda sensorerna (IR) på projektorn som kan hindra IR-strålen från fjärrkontrollen att upp till 8 m nå projektorn. Den effektiva räckvidden för fjärrkontrollen är upp till 8 meter och vid en vinkel inom 30 grader på IR-strålen. Rikta alltid rakt mot projektorn, de flesta skärmar kommer dock att reflektera IR-strålen till projektorn. Montera projektorn i taket Eftersom vi vill att du ska ha mycket nöje av din BenQ-projektor vill vi ta upp följande säkerhetsfråga för att undvika skada på personer och egendom. Om du tänker montera projektorn i taket rekommenderar vi starkt att du använder en takmonteringssats från BenQ och att du noga kontrollerar att den är ordentligt och säkert fastsatt. Om du använder en takmonteringssats av annat märke än BenQ finns det en risk att projektorn kan ramla ned från taket pga. olämplig fastsättning med fel mått eller skruvlängd. Du kan köpa en takmonteringssats av märket BenQ från samma handlare som sålde dig din BenQ-projektor. BenQ rekommenderar även att du anskaffar ett separat kensingtonlås med säkerhetskabel och fäster det i fästet för kensingtonlås på projektorn och till takmonteringsfästets bottenplatta. Detta fungerar då även som en hållare för projektorn om den skulle lossna från takfästet. Översikt 7

8 Projektorns funktioner Helt HD-kompatibel Projektorn är kompatibel med formaten Standard Definition TV (SDTV) 480i, 480p, 576i, 576p och High Definition TV (HDTV) 720p, 1080i och 1080p med formatet 1080p som ger en äkta 1:1 bildåtergivning. Hög bildkvalitet Projektorn ger utmärkt bildkvalitet på grund av dess höga upplösning, utmärka hemmabioljusstyrka, mycket höga kontrastkvot, återgivning i livfull färg och rik gråskala. Hög ljusstyrka Projektorn har extremt hög ljusstyrka som möjliggör enastående bildkvalitet i omgivande ljusförhållanden och utklassar projektorer av standardtyp. Livfull färgåtergivning Projektorn har ett färghjul i 6 segment för att producera verklighetstroget färgdjup och -skala som är ouppnåeligt med färghjul med färre segment. Rik gråskala När du tittar i mörka miljöer ger den automatiska gammakontrollen en utmärkt gråskala som avslöjar detaljer i skuggor och på natten eller mörka scener. Intuitiv linsförskjutning Den intuitiva styrningen av linsförskjutningsspaken ger ökad flexibilitet vid installationen av projektorn. Brett utbud av ingångar och videoformat Projektorn stöder ett brett urval av ingångar för anslutning till din video och PC, inklusive komponentvideo, kompositvideo, HDMI, PC och utgångsutlösare för anslutning till automatiserad skärm och system för omgivningsljus. Professionell kalibreringskontroll För att nå högre standard på prestandan, införlivar projektorn ISF NIGHT och ISF DAY på dess OSD-meny, vilka kräver professionell kalibreringsservice från auktoriserade ISF-installatörer. Kompatibel med Panamorph-linser Projektorn är kompatibel med Panamorph-linser som gör att du kan konvertera 16:9-projektorer till 2,35:1 bildförhållande. 8 Översikt

9 Projektorns utsida Framsida och övresida Kontrollpanel (se "Kontrollpanel" på sidan 10 för detaljer.) 2. Lamphölje 3. Ventilation (varmluftsutblås) 4. Projektorlins 5. Kensingtonlås 6. Ventilationsöppning (luftintag) 7. Främre IR-sensor 8. Linsförskjutningsspak Baksida Se "Ansluta till videoutrustning" på sidan 18 för mer information om anslutning Vy av undersidan Anslutning för nätsladd 10. Bakre IR-sensor 11. Ljudingångsuttag Ljudutgångsuttag 12. RJ45 LAN-ingångsuttag 13. HDMI-portar 14. USB port av typen Mini B 15. RS-232-kontrollport Används som gränssnitt mot en dator eller ett system för hembiostyrning/automatisering. 16. Utsignalsuttag för RGB 17. Likströmsuttag på 12 V Det används för att starta externa enheter som t.ex. en elektrisk skärm eller ljuskontroller. Kontakta din återförsäljare för information om hur du ansluter dessa enheter. 18. Insignalsuttag för RGB (dator)/ komponentvideo (YPbPr/YCbCr) 19. Komponentvideoingångar (BNC)/RGBHV 5 BNC för anslutning till antingen RGB- eller komponent- (YPbPr), SDeller HD-videosignals 20. Videoingångsuttag 21. Justerbara fötter 22. Takmonteringshål Översikt 9

10 Kontroller och funktioner Kontrollpanel 1. Fokusring Justerar den projicerade bildens skärpa. 2. Zoomring Justerar storleken på projektorbilden. 3. TEMP (TEMPeraturvarningslampa) Tänds eller blinkar om projektorn blir för varm. 4. POWER (POWER-indikatorlampa) Tänds eller blinkar när projektorn är i gång. 5. MODE Väljer sekventiellt en fördefinierad bildinställning som finns tillgänglig för varje insignal. II STRÖM Utför samma åtgärder som POWER på fjärrkontrollen. Slå på projektorn eller sätt den i viloläge Pilknappar/Keystoneknappar (vänster /, upp /, höger /, ner / ) Flyttar aktuell skärmvisningsmeny i samma riktning som den pil som trycks ner när skärmvisningsmenyn är aktiverad. Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. 8. MENU/EXIT Används för att av och på skärmmenyn. Går tillbaka till föregående skärmmeny, avslutar och sparar eventuella ändringar som gjorts med hjälp av skärmmenyn. 9. ENTER Utför det menyalternativ som du har valt på skärmmenyn. 10. ECO BLANK Används för att dölja skärmbilden. 11.LAMP-indikator lampa 1, 2 Tänds eller blinkar när det är problem med projektorlampan. 12.ASPECT Väljer det bildförhållande som ska användas för visning. 13. AUTO Använder automatiskt bästa uppdateringsfrekvens för den bild som visas. 14. SOURCE Utför samma åtgärd som knapparna för källval på fjärrkontrollen. Växlar sekventiellt genom ingångskällorna. 10 Översikt

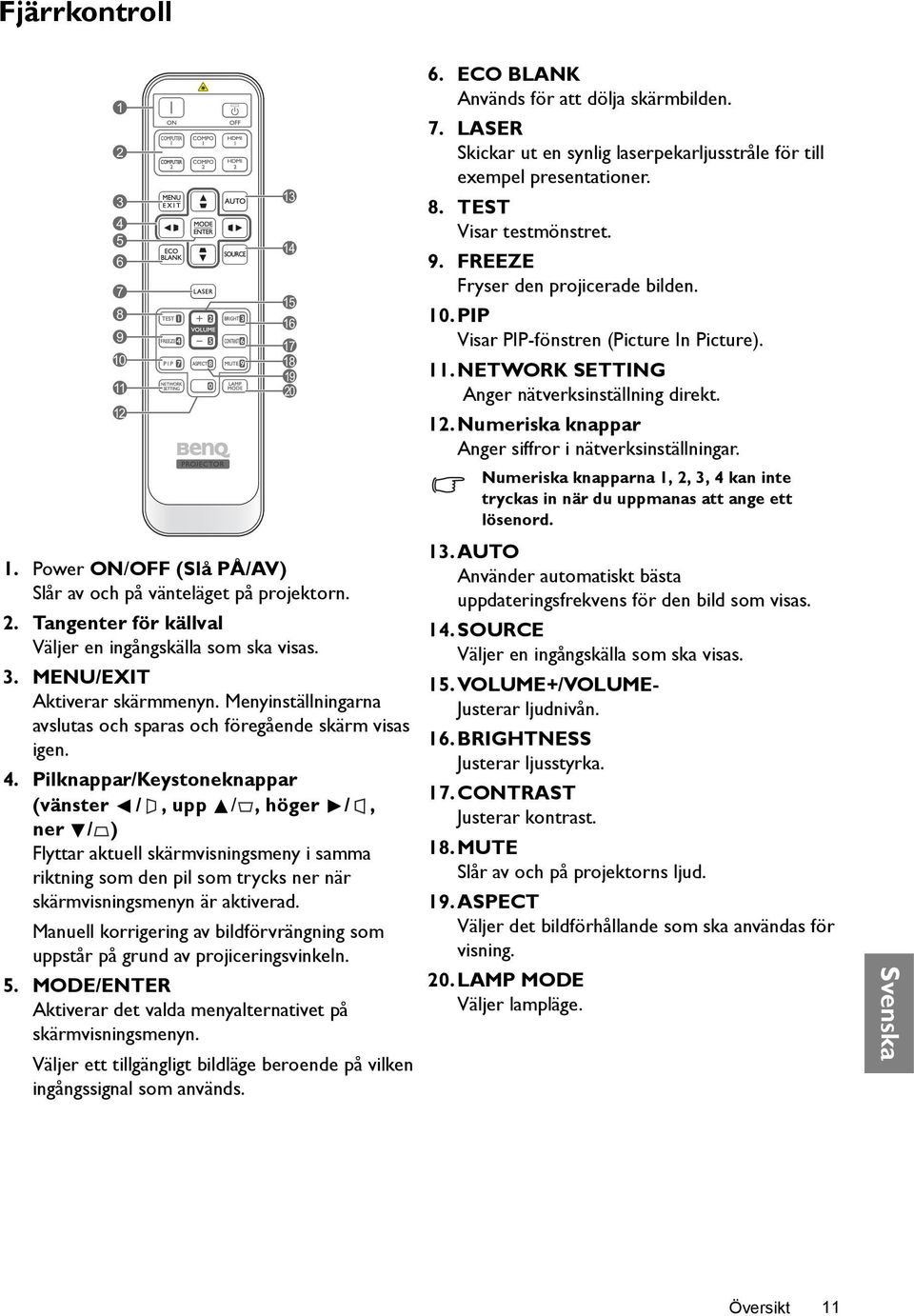

11 Fjärrkontroll Power ON/OFF (Slå PÅ/AV) Slår av och på vänteläget på projektorn. 2. Tangenter för källval Väljer en ingångskälla som ska visas. 3. MENU/EXIT Aktiverar skärmmenyn. Menyinställningarna avslutas och sparas och föregående skärm visas igen. 4. Pilknappar/Keystoneknappar (vänster /, upp /, höger /, ner / ) Flyttar aktuell skärmvisningsmeny i samma riktning som den pil som trycks ner när skärmvisningsmenyn är aktiverad. Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. 5. MODE/ENTER Aktiverar det valda menyalternativet på skärmvisningsmenyn. Väljer ett tillgängligt bildläge beroende på vilken ingångssignal som används ECO BLANK Används för att dölja skärmbilden. 7. LASER Skickar ut en synlig laserpekarljusstråle för till exempel presentationer. 8. TEST Visar testmönstret. 9. FREEZE Fryser den projicerade bilden. 10. PIP Visar PIP-fönstren (Picture In Picture). 11.NETWORK SETTING Anger nätverksinställning direkt. 12. Numeriska knappar Anger siffror i nätverksinställningar. Numeriska knapparna 1, 2, 3, 4 kan inte tryckas in när du uppmanas att ange ett lösenord. 13. AUTO Använder automatiskt bästa uppdateringsfrekvens för den bild som visas. 14. SOURCE Väljer en ingångskälla som ska visas. 15.VOLUME+/VOLUME- Justerar ljudnivån. 16.BRIGHTNESS Justerar ljusstyrka. 17.CONTRAST Justerar kontrast. 18.MUTE Slår av och på projektorns ljud. 19.ASPECT Väljer det bildförhållande som ska användas för visning. 20.LAMP MODE Väljer lampläge. Översikt 11

12 Använda LASER pekaren Laserpekaren är ett presentationshjälpmedel för professionella användare. Den skickar ut en röd ljusstråle när du trycker på den och lysdioden lyser rött. Laserpekaren är ingen leksak. Om du är förälder bör du tänka på de faror som laserenergi medför och förvara fjärrkontrollen utom räckhåll för barn. Titta inte in i laserljusfönstret och rikta inte laserstrålen mot dig själv eller andra. Läs varningsmeddelandena på baksidan av fjärrkontrollen innan du använder den. 12 Översikt

13 Installera projektorn Välja placering Projektorn är utformad för att installeras på något av följande fyra sätt. Det är du själv eller storleken och formen på rummet som avgör vilken installation du väljer. Tänk på skärmens storlek och placering, var det finns ett lämpligt eluttag samt avståndet mellan projektorn och övrig utrustning. 1. På golvet, framför: Om du väljer den här placeringen ställer du projektorn på t.ex. ett bord framför skärmen. Det här är den vanligaste placeringen, och den gör att det går snabbt att installera och plocka undan projektorn. 3. På golvet, bakom: Om du väljer den här placeringen ställer du projektorn på t.ex. ett bord bakom skärmen. Då behöver du en särskild skärm för bakprojicering. *Ställ in På golvet, bakom efter att du har satt på projektorn. 2. I taket, framför: Om du väljer den här placeringen är projektorn fäst i taket framför skärmen. Om du vill fästa projektorn i taket kan du köpa en takmonteringssats från BenQ hos en återförsäljare. *Ställ in I taket, framför efter att du har satt på projektorn. 4. I taket, bakom: Om du väljer den här placeringen är projektorn fäst i taket, bakom skärmen. För den här installationen behöver du en särskild skärm för bakprojicering och en takmonteringssats från BenQ. *Ställ in I taket, bakom efter att du har satt på projektorn. *För att ställa in projektorposition: 1. Tryck MENU/EXIT och tryck sedan / tills Systeminställning menyn är markerad. 2. Tryck på / för att markera Projektorplacering och tryck på / tills korrekt position är vald. Installera projektorn 13

14 Ställa in önskad storlek på den projicerade bilden Storleken på den projicerade bilden påverkas av avståndet mellan projektorlinsen och skärmen, zoominställningen och videoformatet. Denna projektor har en rörlig lins. Se "Flytta projektorlinsen" på sidan 17 för mer information. Du kan se diagram på sidan 15 och 15 för de vertikala avståndsvärdena i tabellen över storlekar som har mätts när linsen är helt förskjuten upp eller ner. Om du har en 120-tums skärm med bildförhållandet 4:3, se "Skärmens bildförhållande är 4:3 och den projicerade bilden är också 4:3". Det genomsnittliga projiceringsavståndet är 494 cm. Om du exempelvis har en skärm med bildförhållandet 16:9 och det uppmätta projiceringsavståndet är 4,5 m, se "Skärmens bildförhållande är 16:9 och den projicerade bilden är också 16:9". Det närmaste värdet i kolumnen "Medel" är 449 cm. Om du tittar till höger på raden ser du att du behöver en skärm på 100 tum. Om du kontrollerar de minsta och maximala projiceringsavstånden i kolumnerna "Projiceringsavstånd <D> [cm]" på sidan 15 ser du att det uppmätta projiceringsavståndet på 4,5 m passar även för skärmarna på 90 och 110 tum. Projektorn kan justeras (med zoomverktyget) till att visa olika skärmstorlekar på det projiceringsavståndet. Var medveten om att dessa olika skärmstorlekar har olika förskjutningsvärden. Om du placerar projektorn i en annan position (än den rekommenderade) måste du luta den uppåt eller nedåt för att centrera bilden på skärmen. I sådana situationer uppstår bildförvrängning. Korrigera förvrängningen med hjälp av keystone-funktionen. Se "Korrigera bildskevhet" på sidan 27 för mer information. 14 Installera projektorn

15 Projektionsmått Installera en skärm med bildförhållandet 16:9 Installation på golvet Takmontering <A> <B> <F> <G> <A> <E> <B> <D> <C> <F>: Skärm <E> <D> <G>: Linsens mitt <C> <F>: Skärm <F> <G> <G>: Linsens mitt Skärmens bildförhållande är 16:9 och den projicerade bilden är också 16:9 Skärmdimensioner Projiceringsavstånd <D> [cm] Diagonalt <A> [tum (mm)] Höjd <B> [cm] Bredd <C> [cm] Min. avstånd (med max. zoom) Medel Siffrorna ovan är ungefärliga och kan skilja sig något från de verkliga mätvärdena. Endast rekommenderade skärmstorlekar är listade. Kontakta din återförsäljare för assistans om din skärmstorlek inte finns med i tabellen ovan. Installera en skärm med bildförhållandet 4:3 Max. avstånd (med min. zoom) Lägsta/högsta linsposition <E> [cm] 30 (762) ,7 40 (1016) (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (6350) (7620) Installera projektorn 15

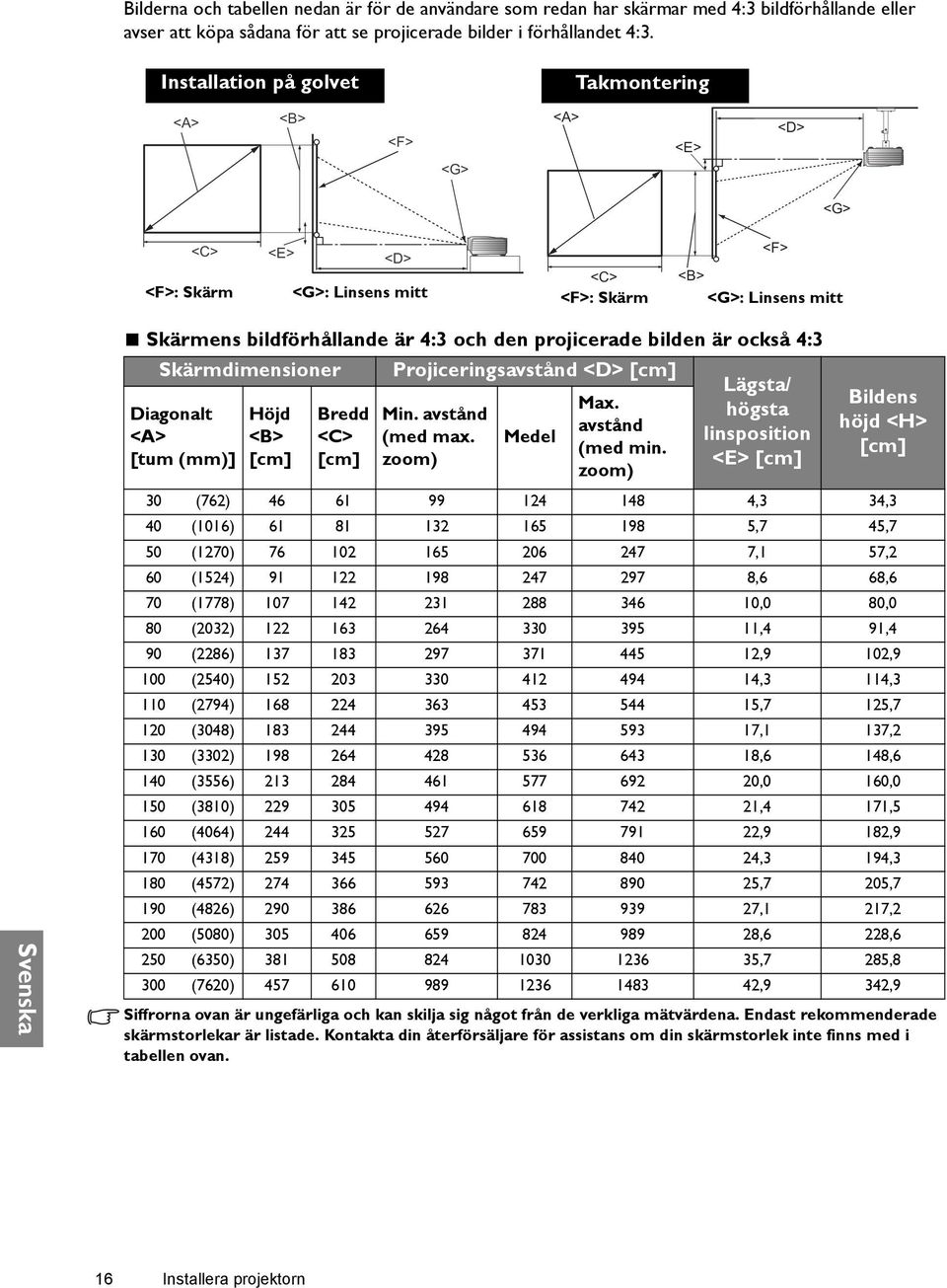

16 Bilderna och tabellen nedan är för de användare som redan har skärmar med 4:3 bildförhållande eller avser att köpa sådana för att se projicerade bilder i förhållandet 4:3. Installation på golvet Takmontering <A> <B> <F> <G> <A> <E> <D> <G> <F>: Skärm <C> <E> <D> <G>: Linsens mitt <C> <F>: Skärm <F> <B> <G>: Linsens mitt Skärmens bildförhållande är 4:3 och den projicerade bilden är också 4:3 Skärmdimensioner Diagonalt <A> [tum (mm)] Höjd <B> [cm] Bredd <C> [cm] Projiceringsavstånd <D> [cm] Min. avstånd (med max. zoom) Medel Max. avstånd (med min. zoom) Lägsta/ högsta linsposition <E> [cm] Bildens höjd <H> [cm] 30 (762) ,3 34,3 40 (1016) ,7 45,7 50 (1270) ,1 57,2 60 (1524) ,6 68,6 70 (1778) ,0 80,0 80 (2032) ,4 91,4 90 (2286) ,9 102,9 100 (2540) ,3 114,3 110 (2794) ,7 125,7 120 (3048) ,1 137,2 130 (3302) ,6 148,6 140 (3556) ,0 160,0 150 (3810) ,4 171,5 160 (4064) ,9 182,9 170 (4318) ,3 194,3 180 (4572) ,7 205,7 190 (4826) ,1 217,2 200 (5080) ,6 228,6 250 (6350) ,7 285,8 300 (7620) ,9 342,9 Siffrorna ovan är ungefärliga och kan skilja sig något från de verkliga mätvärdena. Endast rekommenderade skärmstorlekar är listade. Kontakta din återförsäljare för assistans om din skärmstorlek inte finns med i tabellen ovan. 16 Installera projektorn

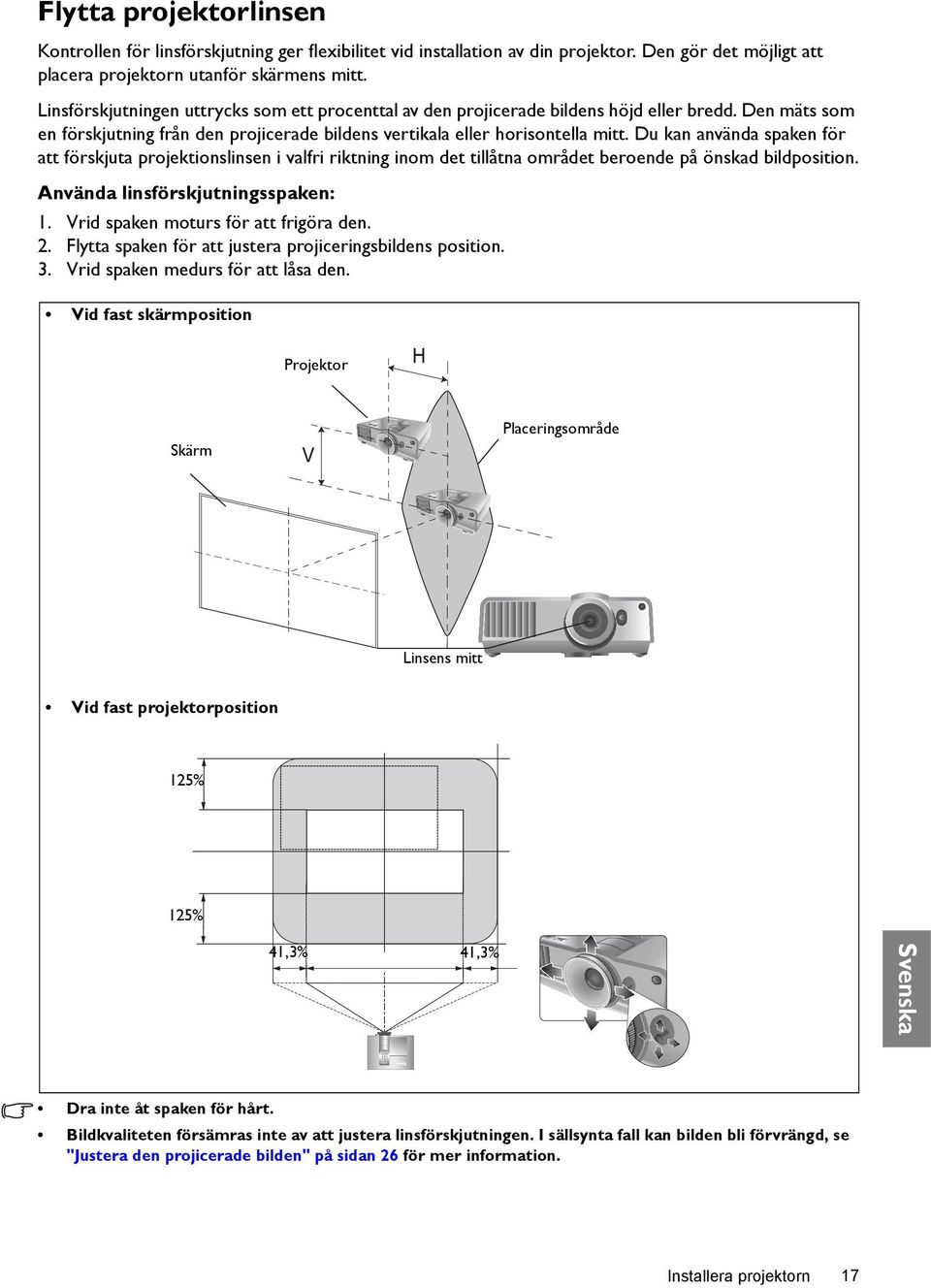

17 Flytta projektorlinsen Kontrollen för linsförskjutning ger flexibilitet vid installation av din projektor. Den gör det möjligt att placera projektorn utanför skärmens mitt. Linsförskjutningen uttrycks som ett procenttal av den projicerade bildens höjd eller bredd. Den mäts som en förskjutning från den projicerade bildens vertikala eller horisontella mitt. Du kan använda spaken för att förskjuta projektionslinsen i valfri riktning inom det tillåtna området beroende på önskad bildposition. Använda linsförskjutningsspaken: 1. Vrid spaken moturs för att frigöra den. 2. Flytta spaken för att justera projiceringsbildens position. 3. Vrid spaken medurs för att låsa den. Vid fast skärmposition Projektor Skärm Placeringsområde Linsens mitt Vid fast projektorposition 125% 125% 41,3% 41,3% Dra inte åt spaken för hårt. Bildkvaliteten försämras inte av att justera linsförskjutningen. I sällsynta fall kan bilden bli förvrängd, se "Justera den projicerade bilden" på sidan 26 för mer information. Installera projektorn 17

18 Ansluta till videoutrustning Du kan ansluta projektorn till alla sorters videoutrustning, t.ex. en videobandspelare, dvd-spelare, digital mottagare, kabel eller satellitdekoder, tv-spelkonsol eller digitalkamera. Du kan även ansluta den till en stationär eller bärbar dator eller ett Apple Macintosh-system. Du kan också koppla projektorn till källenheten med endast ett av anslutningsalternativen, men de olika alternativen har olika bildkvalitet. Den metod du väljer kommer antagligen att bero på möjligheten att matcha terminalerna på projektorn och videokällan enligt vad som beskrivs nedan: Uttagets namn Uttagets utseende Referens Bildkvalitet HDMI "Ansluta HDMI-enheter" på sidan 18 Bäst Komponentvideo "Ansluta komponentvideoenheter" på sidan 19 Bättre Video "Ansluta videoenheter" på sidan 19 Normal Dator (D-SUB) "Ansluta en dator" på sidan 20 Bättre Förberedelser När du ansluter en signalkälla till projektorn måste du se till att: 1. stänga av all utrustning innan du gör några anslutningar. 2. Använd endast rätt sorts kablar till respektive källa med lämplig kontakt. 3. Se till att alla kabelkontakter sitter ordentligt i utrustningsuttagen. Observera att alla kablar som visas i följande anslutningsdiagram inte levereras med projektorn (se "Förpackningens innehåll" på sidan 6 för information). De flesta kablar finns att köpa i butiker som säljer elektronikutrustning. Ansluta HDMI-enheter HDMI (High-Definition Multimedia Interface) har stöd för okomprimerad dataöverföring mellan kompatibla enheter, t.ex. DTV-mottagare, DVD-spelare och visningen sker med hjälp av en enda kabel. Den har en ren digital bild och rent ljud. Använd en HDMI-kabel när du gör anslutningar mellan projektorn och HDMI-enheter. HDMI-enhet: Dvd-spelare, digitalmottagare osv. Läs "HDMI-format" på sidan 50 för att försäkra dig om att du väljer rätt sorts ingångskälla för HDMI-signalen. HDMI-kabel 18 Ansluta till videoutrustning

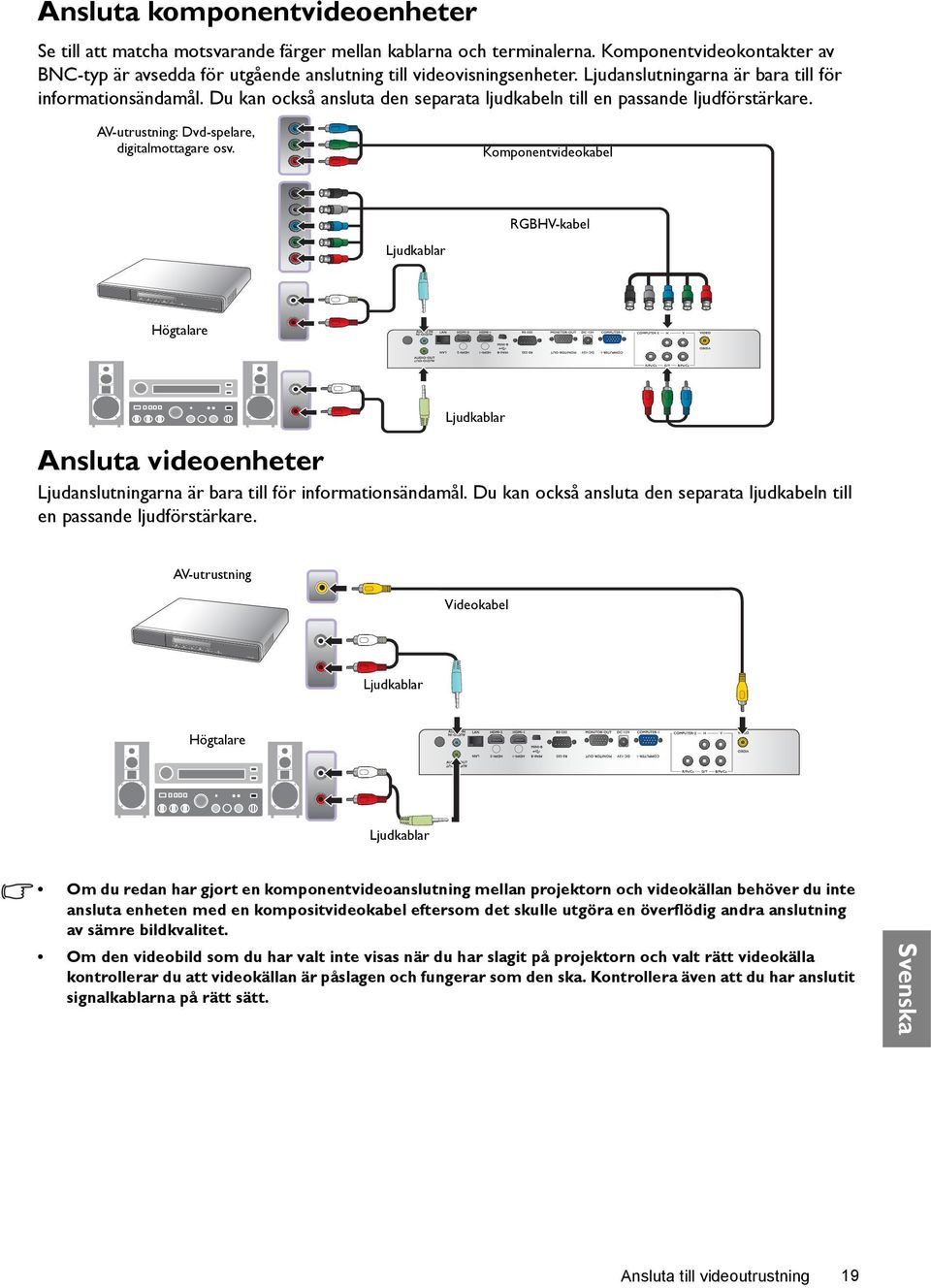

19 Ansluta komponentvideoenheter Se till att matcha motsvarande färger mellan kablarna och terminalerna. Komponentvideokontakter av BNC-typ är avsedda för utgående anslutning till videovisningsenheter. Ljudanslutningarna är bara till för informationsändamål. Du kan också ansluta den separata ljudkabeln till en passande ljudförstärkare. AV-utrustning: Dvd-spelare, digitalmottagare osv. Komponentvideokabel Ljudkablar RGBHV-kabel Högtalare Ljudkablar Ansluta videoenheter Ljudanslutningarna är bara till för informationsändamål. Du kan också ansluta den separata ljudkabeln till en passande ljudförstärkare. AV-utrustning Videokabel Ljudkablar Högtalare Ljudkablar Om du redan har gjort en komponentvideoanslutning mellan projektorn och videokällan behöver du inte ansluta enheten med en kompositvideokabel eftersom det skulle utgöra en överflödig andra anslutning av sämre bildkvalitet. Om den videobild som du har valt inte visas när du har slagit på projektorn och valt rätt videokälla kontrollerar du att videokällan är påslagen och fungerar som den ska. Kontrollera även att du har anslutit signalkablarna på rätt sätt. Ansluta till videoutrustning 19

20 Ansluta en dator Ansluta projektorn till en dator med en VGA-kabel. Bärbar eller stationär dator 5 x BNC-kabel VGA-kabel Ljudkablar Högtalare Ljudkablar En del bärbara datorer aktiverar inte sina externa videoportar när de ansluts till en projektor. Vanligtvis kan du aktivera/avaktivera den externa skärmen med tangentkombinationen Fn + F3 eller CRT/LCD. Leta upp en funktionstangent med texten CRT/LCD eller en funktionstangent med en bildskärmssymbol på den bärbara datorn. Tryck samtidigt på Fn och funktionstangenten. Se din bärbara dators dokumentation för att ta reda på datorns tangentkombination. Ansluta en bildskärm Om du vill titta på din presentation på nära håll via en bildskärm, samtidigt som den visas på skärmen och MONITOR OUT -uttaget är ledigt på projektorn kan du ansluta MONITOR OUT -signaluttaget på projektorn. eller VGA-kabel VGA-till-DVI-kabel MONITOR OUT fungerar endast när en lämplig D-Subingång är gjord till PC-uttaget. Om du vill använda den här anslutningsmetoden när projektorn är i standbyläge måste funktionen Skärmutmatn. i vänteläge vara aktiverad i menyn Avancerade inställningar. Se "Skärmutmatn. i vänteläge" på sidan 49 för mer information. 20 Ansluta till videoutrustning

21 Använda projektorn Förberedelser 1. Sätt i kontakten och sätt på all ansluten utrustning. 2. Om inte den medföljande elkabeln inte redan är isatt ska den sättas in i uttaget på baksidan av projektorn. 3. Sätt i elkabeln i ett eluttag och slå på väggströmbrytaren (i förekommande fall). Använd endast originaltillbehören (t.ex. nätsladden) med enheten för att undvika risker som t.ex. stötar och brand. Sätta på projektorn Följ stegen nedan 1. Kontrollera att strömlampan lyser orange efter att strömmen har slagits på. 2. Tryck på POWER på projektorn eller ON på fjärrkontrollen för att starta projektorn. Så snart som lampan tänds hörs en "Strömbrytarton". Se "Stänga av Signal för påslagning/avstängning" på sidan 36 för information om hur du stänger av signalen. 3. Fläktarna börjar fungera och en startbild visas på skärmen under några sekunder medan den värms upp. Projektorn svarar inte på ytterligare kommandon medan den värms upp. 4. Om du får en uppmaning att ange ett lösenord använder du piltangenterna till att skriva ett sexsiffrigt lösenord. Se "Använda lösenordsfunktionen" på sidan 24 för mer information. 5. Tryck på en av källknapparna på fjärrkontrollen, eller tryck på SOURCE upprepade gånger tills önskad signal har valts. Se "Välja en ingångskälla" på sidan 22 för mer information. 6. Om den horisontella frekvensen på ingångskällan överstiger projektorns frekvensområde kommer meddelandet "Ingen signal" att visas på skärmen. Detta meddelande kommer vara kvar på skärmen tills du ändrar ingångskällan till en som stöds. Om du försöker starta om projektorn en kort stund efter att den stängts av kan fläktarna köra några minuter för att svalna av. Tryck på II Power igen när fläktarna har stängts av så startas projektorn och strömindikatorn börjar lysa med orangefärgat sken. Använda projektorn 21

22 Välja en ingångskälla Projektorn kan anslutas till flera enheter samtidigt. När projektorn först sätts på kommer den att försöka återansluta med ingångskällan som användes när projektorn sist stängdes av. Att välja videokälla: Använda fjärrkontrollen eller projektorn Tryck på en av källknapparna på fjärrkontrollen, eller tryck på SOURCE å projektorn upprepade gånger tills önskad signal har valts. Använda skärmvisningsmenyn 1. Tryck MENU/EXIT och tryck sedan / tills Systeminställning menyn är markerad. 2. Tryck på för att markera Ingångskälla och tryck på ENTER. Fältet för val av källa visas. 3. Tryck på / flera gånger tills önskad signal är vald och tryck på ENTER. När källan hittats visas information om den valda källan på skärmen i några sekunder. Om det finns flera enheter anslutna till projektorn kan du gå tillbaka till källvalsribban igen för att söka efter andra signaler. Om du vill att projektorn söker efter signalerna automatiskt väljer du Av i Systeminställning > Snabb autosökning menyn. Om du vill använda PIP-funktionen, se "Visa mer än en bildkälla samtidigt." på sidan 42 för mer information. OBS! Vid automatisk sökning efter en giltig ingångskälla söker projektorn igenom tillgängliga signaler i ordning uppifrån och ned som visas på fältet för val av källa. Byta färgintervall Om du mot förmodan skule ansluta projektorn till en DVD-spelare via projektorns HDMI-ingång och den projicerade bilden visar fel färger ska du ändra färgintervallet till YUV. 1. Tryck MENU/EXIT och tryck sedan / tills Visning menyn är markerad. 2. Tryck på för att markera Överföring av färgutrymme och tryck på / för att välja lämpligt färgintervall. Den här funktionen är bara tillgänglig när HDMI-ingångsporten används. 22 Använda projektorn

23 Använda menyerna Projektorn är utrustad med flerspråkiga skärmmenyer för inställning och justering. Nedan visas en översikt av skärmmenyn. Ikon på huvudmenyn Markering Huvudmeny Bild enkel Bildläge Läs in inställningar från Bio Undermeny Ljusstyrka Kontrast Färg Status Färgton 0 Skärpa + 3 Aktuell ingångskälla Återställ bildinställningar Byt namn på användarläget Video EXIT Tillb. Gå tillbaka till föregående sida eller avsluta genom att trycka på EXIT. Ställ in skärmmenyn till önskat språk innan du börjar använda skärmmenyerna. 1. Öppna skärmmenyn genom att trycka på MENU/ EXIT. Bild enkel Bildläge Läs in inställningar från Ljusstyrka + 50 Kontrast + 50 Färg + 50 Färgton 0 Skärpa + 3 Återställ bildinställningar Byt namn på användarläget Video 2. Använd / för att markera menyn Systeminställning. Systeminställning Språk Välkomstskärm Projektorplacering Bakgrundsfärg Menyinställningar Driftinställningar Ingångskälla Snabb autosökning Textning Skärmutmatn. i vänteläge Bio EXIT Tillb. BenQ På golvet, framför Blå på på 3. Tryck på för att markera Språk och tryck på / för att välja önskat språk. Systeminställning Språk Välkomstskärm Projektorplacering Bakgrundsfärg Menyinställningar Driftinställningar Ingångskälla Snabb autosökning Textning Skärmutmatn. i vänteläge Video BenQ På golvet, framför 4. Avsluta och spara inställningarna genom att trycka två gånger* på MENU/EXIT. *Första tryckningen tar dig tillbaka till huvudmenyn och den andra stänger skärmmenyn. Blå på på EXIT Tillb. Video EXIT Tillb. Säkra projektorn Använda ett säkerhetskabellås Projektorn måste installeras på en säker plats för att undvika att den stjäls. Om inte kan du köpa ett lås, t.ex. ett Kensingtonlås, för att säkra projektorn. Lokalisera öppningen för Kensingtonlås som finns på projektorn. Se punkt 5 på sidan 9 för information. En Kensington säkerhetskabel är vanligtvis en kombination av nyckel/nycklar och lås. En bruksanvisning ingår i dokumentationen som medföljer låset. Använda projektorn 23

24 Använda lösenordsfunktionen Av säkerhetsskäl och för att förhindra olovlig användning finns det möjlighet att ställa in ett lösenord för projektorn. Du kan ange lösenordet på skärmmenyn. När lösenordet är inställt och funktionen aktiverad är projektorn lösenordsskyddad. Användare som inte vet det rätta lösenordet kan inte använda projektorn. Om du aktiverar lösenordsfunktionen och sedan glömmer bort lösenordet går det inte att använda projektorn. Skriv ut den här handboken (om du inte har den utskriven) och skriv ned lösenordet i handboken. Förvara sedan handboken på ett särskilt ställe om du skulle behöva den. Ställa in ett lösenord Om du ställer in ett lösenord och aktiverar det måste du ange det varje gång du sätter på projektorn. I annat fall går det inte att använda projektorn. 1. Tryck MENU/EXIT och tryck sedan / tills Avancerade inställningar menyn är markerad. Ange lösenord 2. Tryck på för att markera Lösenord och tryck på ENTER. Sidan Lösenord visas. 3. Markera Lösenord och tryck på / för att välja Av. Sidan Ange lösenord visas. 4. Såsom bilden anger, representerar de fyra piltangenterna (,,, EXIT Radera ) 4 siffror (1, 2, 3, 4). Enligt det lösenord du vill ställa in, trycker du på piltangenterna på fjärrkontrollen eller projektorn för att ange sex siffror som lösenord. Om funktionen används för första gången anger du projektorns standardlösenord (1, 1, 1, 1, 1, 1) genom att trycka på pilknappen sex gånger. När du har angett lösenordet visas sidan Lösenord igen. VIKTIGT! De siffror som anges visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller efter du angett det så att du har det till hands om du skulle glömma det. Lösenord: 5. För att gå ur skärmmenyn trycker du på MENU/EXIT. Om du glömmer bort lösenordet Om lösenordsfunktionen är aktiverad kommer en uppmaning om att ange det sexsiffriga lösenordet att visas varje gång du sätter på projektorn. Om du anger fel lösenord visas ett meddelande om fel lösenord i tre sekunder och Ange lösenord -sidan visas. Du kan försöka igen genom att ange ett nytt sexsiffrigt lösenord. Om du inte skrev upp lösenordet i handboken och inte kan komma ihåg det kan du återställa lösenordet. Se "Procedur för återställning av lösenordet" på sidan 24 för mer information. Om du anger ett felaktigt lösenord fem gånger i följd stängs projektorn automatiskt av efter en liten stund. Procedur för återställning av lösenordet 1. Försäkra dig om att sidan Ange lösenord visas på skärmen. Tryck på MODE. Projektorn kommer att visa ett kodat nummer på skärmen. 2. Skriv ned numret och stäng av projektorn. 3. Be om hjälp att avkoda numret på ditt lokala BenQ-servicecenter. Du kan bli ombedd att visa upp köpekvittot på projektorn som bevis på att det är du som är ägaren. Ändra lösenordet Återställa lösenord Skriv ned återställningskoden, och kontakta BenQs kundtjänst. terstkod: Tryck MENU/EXIT och tryck sedan / tills Avancerade inställningar menyn är markerad. 2. Tryck på / för att markera Lösenord och tryck på ENTER. Sidan Lösenord visas. 3. Markera Ändra lösenord och tryck på ENTER. Sidan Ange aktuellt lösenord visas. EXIT Tillb. 24 Använda projektorn

25 4. Ange det gamla lösenordet. Om lösenordet är korrekt, visas meddelandet "Ange nytt lösenord". Om lösenordet inte stämmer visas ett meddelande om fel lösenord i tre sekunder följt av meddelandet "Ange aktuellt lösenord" och du kan försöka igen. Du kan trycka på MENU/ EXIT för att avbryta ändringen eller försöka med ett annat lösenord. 5. Ange ett nytt lösenord. VIKTIGT! De siffror som anges visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller efter du angett det så att du har det till hands om du skulle glömma det. Lösenord: Förvara handboken på ett säkert ställe. 6. Bekräfta det nya lösenordet genom att ange det igen. 7. Nu har du angett ett nytt lösenord för projektorn. Kom ihåg att ange det nya lösenordet nästa gång du startar projektorn. 8. För att gå ur skärmmenyn trycker du på MENU/EXIT. Avaktivera lösenordsfunktionen För att inaktivera lösenordskyddet går du tillbaka till menyn Avancerade inställningar > Lösenord > Lösenord. Markera Lösenord och välj Pa genom att trycka på /. Meddelandet "Ange lösenord" visas. Ange det aktuella lösenordet. Om lösenordet stämmer visas sidan Lösenord igen och "på" visas i raden för Lösenord. Du behöver inte ange lösenordet nästa gång du sätter på projektorn. Om lösenordet inte stämmer visas ett meddelande om fel lösenord i tre sekunder följt av meddelandet "Ange lösenord" och du kan försöka igen. Du kan trycka på MENU/EXIT för att avbryta ändringen eller försöka med ett annat lösenord. Även om du avaktiverar lösenordsfunktionen bör du ha det gamla lösenordet tillgängligt om du skulle behöva aktivera lösenordsfunktionen igen genom att ange det gamla lösenordet. Använda projektorn 25

26 Justera den projicerade bilden Justera projiceringsvinkeln Det finns fyra justeringsfötter undertill på projektorn. Dessa kan användas om du måste ändra projiceringsvinkeln. Skruva foten in eller ut efter behov för att rikta in och stabilisera projiceringsvinkeln. Om skärmen och projektorn inte är vinkelräta mot varandra blir den projicerade bilden vertikalt trapetsoid. Information om hur du åtgärdar detta problem finns i "Korrigera bildskevhet" på sidan 27. Automatisk justering av bilden I vissa fall behöver du optimera bildkvaliteten. Tryck på AUTO om du vill göra det. Inom tre sekunder kommer den inbyggda intelligenta autojusteringsfunktionen att ställa om frekvensvärdena och klockan så att du får bästa möjliga bildkvalitet. Aktuell information om källan visas i hörnet på skärmen i tre sekunder. Den här funktionen är endast tillgänglig när en datorsignal (analog RGB) valts. Finjustera bildstorlek och skärpa 1. Ställ in den storlek som du vill ha på den projicerade bilden med hjälp av zoomningsringen. 2. Ställ in bilden genom att vrida på fokusringen. 26 Använda projektorn

27 Korrigera bildskevhet Keystone-förvrängning inträffar när projektorn inte är vinkelrät mot skärmen och uppträder där den projicerade bilden visas som en trapetsoid form som något av följande: Två parallella sidor (vänster och höger eller överkant och nederkant) men en sida av bilden är märkbart bredare än den andra. Inga parallella sidor. Korrigera bildens form med hjälp av följande anvisningar. 1. Justera projiceringsvinkeln. Placera projektorn mitt framför skärmens mitt med mitten av objektivet i nivå med skärmen. 2. Om bilden fortfarande är förvrängd eller om projektorn inte kan placeras såsom beskrivits ovan, måste du korrigera bilden manuellt. Använda fjärrkontrollen eller projektorn i. Tryck på en av pilknapparna/keystone-knapparna (vänster /, upp /, höger /, ned / ) för att visa sidan Keystone. ii. Se stegen iv nedan för vidare hantering. Använda skärmvisningsmenyn i. Tryck MENU/EXIT och tryck sedan / tills Visning menyn är markerad. ii. Tryck på för att markera Keystone och tryck på ENTER. Sidan Keystone visas. iii. Markera 2D-keystone och tryck på ENTER. Korrigeringssidan för keystone visas. iv. Tryck på den tangent vars keystone-ikon har motsatt form jämfört med den projicerade bilden. Fortsätt trycka på samma tangent eller tryck på andra tangenter tills du är nöjd med formen. Värdena längst ned på sidan ändras när du trycker på knapparna. När du efter flera knapptryckningar når de största eller minsta värdena avbryts justeringen av bildens form. Du kan inte justera bilden mer i den riktningen. Två parallella sidor Tryck på / Inga parallella sidor Tryck på / Tryck på / Tryck på / Använda projektorn 27

28 Använda lägena förinställning och användare Välja förinställningsläge Projektorn kommer med ett flertal fabriksinställda bildlägen så du kan välja ett som passar ditt rum och typ av videokälla. För att välja ett bildläge som passar dina behov: Tryck på MODE upprepade gånger tills önskat läge har valts. Använda skärmvisningsmenyn 1. Tryck MENU/EXIT och tryck sedan / tills Bild enkel menyn är markerad. 2. Tryck på för att markera Bildläge 3. Tryck på / tills önskat läge har valts. Dessa lägen består av förinställda värden som passar olika projiceringssituationer enligt vad som beskrivs nedan: Bio: Lämpar sig för att spela upp färgrika filmer, videoklipp från digitalkameror eller digital video genom dator för bästa visning i en mörk (nedsläckt) miljö. Dynamisk: Maximerar den projicerade bildens ljusstyrka. Den här inställningen passar omgivningar där extra hög ljusstyrka krävs, t.ex. när man använder projektorn i väl upplysta rum. Presentation: Läget har utvecklats för presentationer. Här har tonvikt lagts på ljusstyrkan så den ska matcha färgåtergivningen på dataskärmar eller bärbara datorer. srgb: Maximerar renheten hos RGB-färgerna och ger verklighetstrogna bilder oavsett ljusstyrka. Det passar bäst till att se på bilder tagna med en srgb-kompatibel och riktigt kalibrerad kamera, och på datagrafikprogram som t.ex. AutoCAD. Användare 1/Användare 2: Kommer ihåg anpassade inställningar. Se "Ställa in läget Användare 1/ Användare 2" på sidan 28 för mer information. Finjustera valt bildläge De fördefinierade bildlägesinställningarna kan ändras via de tillgängliga föremålen som visas i menyerna Bild enkel och Bild avancerad. För att finjustera bildläget: 1. Tryck MENU/EXIT och tryck sedan / tills menyn Bild enkel eller Bild avancerad är markerad. 2. Tryck på för att markera den post du vill justera och tryck på / för att ställa in önskat värde. Ditt val lagras automatiskt i projektorn och associeras med denna ingångskälla. Se "Finjustering av bildkvalitet" på sidan 30 och "Kontroller av avancerad bildkvalitet" på sidan 31 för mer information. Varje gång du ändrar bildläge, ändrar även projektorn inställningen till den som senast ställts in för detta speciella bildläge på denna speciella ingång. Om du ändrar ingångskälla, kommer senast använda bildläge och inställningar för denna ingång och upplösning lagras. Ställa in läget Användare 1/Användare 2 Du kan välja mellan två användardefinierade lägen om de aktuella bildlägena inte motsvarar dina behov. Du kan använda ett av bildlägena (utom det valda användarläget) som en startpunk och anpassa inställningarna. 28 Använda projektorn

29 1. I menyn Bild enkel markerar du Bildläge and press / för att välja läget Användare 1, eller Användare Tryck för att markera Läs in inställningar från. Denna funktion är endast tillgänglig när Användare 1 eller Användare 2 läge väljs i Bildläge undermenyposten. 3. Tryck ENTER för att visa sidan Läs in inställningar från. 4. Tryck för att markera det bildläge som är närmast det du vill ha och tryck ENTER. 5. Tryck för att välja en undermenypost som ska ändras och justera värdet med /. Se "Finjustering av bildkvalitet" på sidan 30 och "Kontroller av avancerad bildkvalitet" på sidan 31 för mer information. 6. När alla inställningar har gjorts trycker du MENU/EXIT för att spara och lämna inställningarna. Döpa om användarlägen Du kan ändra Användare 1 och Användare 2 till namn som är lätta att känna igen och förstå för de som använder denna projektor. Det nya namnet kan vara upp till 12 tecken inklusive engelska bokstäver (A-Z, a-z), siffror (0-9) och mellanrum (_). För att döpa om användalägen: 1. I menyn Bild enkel markerar du Byt namn på användarläget och trycker på ENTER för att visa sidan Byt namn på användarläget. 2. Tryck / för att markera den post du vill döpa om och tryck ENTER. Den första bokstaven kommer att markeras med en vit ruta. 3. Tryck / för att välja det första tecknet. 4. Tryck för att flytta tills det nya namnet är inställt och tryck på ENTER för att bekräfta. 5. Repetera stegen 2-4 om du vill ändra de andra namnen. Ställa om bildläget Alla justeringarna som du gjort i menyerna Bild enkel och Bild avancerad kan återställas till fabriksinställningar med ett tangenttryck på markerningen av Återst. För att återställa bildläget till förinställda fabriksvärden: 1. I menyn Bild enkel marekrar du Bildläge och trycker / för att välja det bildläge (inklusive Användare 1, eller Användare 2) som du vill återställa. 2. Tryck för att markera Återställ bildinställningar och tryck ENTER. Bekräftelsen visas. 3. Tryck / för att markera Återst och tryck ENTER. Bildläget kommer att återgå till de förinställda fabriksinställningarna. 4. Repetera stegen 1-3 om du vill återställa andra bildlägen. Följande inställningar ändras inte: Färgtemperatur, Finjust. av färgtemperatur, användare, Val av gamma, Film Mode, 3D Comb Filter. Blanda inte ihop funktionen Återställ bildinställningar här me Återst. alla inst. Avancerade inställningar i menyn. Funktionen Återst. alla inst. återställer de flesta inställningarna till fabriksinställningar över hela systemet. Se "Återst. alla inst." på sidan 50 för mer information. Använda projektorn 29

30 Finjustering av bildkvalitet Oavsett vilket bildläge du har valt, kan du finjustera dess inställningar att passa alla presentationssyften. Dessa justeringar kommer att sparas i förinställningsläget du befinner dig vid när du går ur skärmvisningsmenyn. Justera Ljusstyrka Markera Ljusstyrka i menyn Bild enkel och justera värdena genom att trycka på / på projektorn eller fjärrkontrollen. Ju högre värdet är, desto ljusare blir bilden. Ju lägre värdet är, desto mörkare blir bilden. Justera kontrollen så att svarta områden i bilden ser svarta ut och så att du kan se detaljer i de mörka områdena. Justera Kontrast Markera Kontrast i menyn Bild enkel och justera värdena genom att trycka på / på projektorn eller fjärrkontrollen. Ju högre värdet är, desto större blir kontrasten. Använd den här inställningen till att ställa in de vita nyanserna, men gör det efter att du har justerat Ljusstyrka efter din källa och omgivning. Justera Färg Markera Färg i menyn Bild enkel och justera värdena genom att trycka på / på projektorn eller fjärrkontrollen. Med en lägre inställning blir färgerna mindre mättade och med det lägsta värdet blir bilden svartvit. Om inställningen är för hög blir färgerna i bilden för intensiva och bilden ser orealistisk ut. Justera Färgton Markera Färgton och justera värdena genom att trycka på / på projektorn eller fjärrkontrollen. Ju högre värdet är, desto rödare blir bilden. Ju lägre värdet är, desto grönare blir bilden. Justera Skärpa Markera Skärpa och justera värdena genom att trycka på / på projektorn eller fjärrkontrollen. Ju högre värdet är, desto skarpare blir bilden. Ju lägre värde, desto mjukare blir bilden Funktionerna Ljusstyrka, Kontrast kan även nås genom att trycka på BRIGHTNESS, CONTRAST på fjärrkontrollen för att visa justeringsribban och sedan kan du trycka på / för att justera värdena. 30 Använda projektorn

31 Kontroller av avancerad bildkvalitet Det finns fler avancerad funktioner i menyn Bild avancerad som du kan justera enligt dina önskemål. För att spara inställningarna trycker du på MENU/EXIT för att gå ur skärmvisningsmenyn. Inställning Svartnivå Markera Svartnivå och tryck på / på fjärrkontrollen för att välja 0 IRE eller 7,5 IRE. Videosignalen i gråskala mäts i IRE-enheter. I vissa områden som har NTSC TV-standarden mäts gråskalan från 7,5 IRE (svart) till 100 IRE (vitt). I andra områden som har PAL-utrustning eller japansk NTSCstandard mäts gråskalan från 0 IRE (svart) till 100 IRE (vitt). Vi rekommenderar att du kontrollerar om ingångskällan är 0 IRE eller 7,5 IRE och väljer därefter. Kontrollera bildklarhet Du kan få bilder som är statiska eller med störningar projicerade. För att få bättre bildkvalitet: 1. Markera Skärpekontroll och tryck på ENTER på projektorn eller fjärrkontrollen för att visa sidan Skärpekontroll. 2. Tryck på / för att välja den post du vill justera och tryck på / för att ställa in önskat värde. Brusreducering: Reducerar elektrisk bildstörning orsakad av olika mediaspelare. Ju högre inställning, desto mindre brus. Detaljförbättring: Skärper bilden. Ju högre inställning, desto detaljrikare blir bilden. Lumaöverföring (Förbättring av luminansöverföring): Förbättrar bildens ljusstyrka. Ju högre inställning, desto tydligare blir effekten. Kromaöverföring (Förbättring av kromaöverföring): Gör bilden mindre suddig. Ju högre inställning, desto tydligare blir effekten. Välja färgtemperatur* Markera Färgtemperatur och välj en föredragen inställning genom att trycka på / på projektorn eller fjärrkontrollen. Det finns flera möjliga inställningar för färgtemperatur. 1. Inbyggd lampa: Med lampans ursprungliga färgtemperatur och högre ljusstyrka. Denna inställning är lämplig för miljöer där hög ljusstyrka krävs, såsom vid projicering av bilder i ljusa rum. 2. Varm:Ger en rödaktig bild. 3. Normal: Bibehåller normala nyanser för vit. 4. Kall:Ger en blåaktig bild. 5. Användare 1/Användare 2/Användare 3: Kommer ihåg inställningarna som anpassats i menyn Finjust. av färgtemperatur, användare. Se "Ställa in önskad färgtemperatur" på sidan 31 för mer information. *Om färgtemperaturer: Det finns många olika toner som av olika anledningar benämns som "vita". Ett vanligt återgivningssätt för vita nyanser är "färgtemperatur". En vit nyans med låg färgtemperatur blir rödaktig. En vit nyans med hög färgtemperatur ser ut att ha mera blått i sig. Ställa in önskad färgtemperatur Att ställa in en föredragen färgtemperatur: 1. Markera Färgtemperatur och välj Användare 1, Användare 2, eller Användare 3 genom att trycka på / på projektorn eller fjärrkontrollen. 2. Tryck på för att markera Finjust. av färgtemperatur, användare och tryck på ENTER. Sidan Finjust. av färgtemperatur, användare visas. Menynamnet "Användare_" hör till inställningen som valts i Färgtemperatur. Använda projektorn 31

32 3. Tryck på / för att markera posten du vill ändra och justera värdena genom att trycka på /. Röd gain/grön gain/blå gain: Justerar kontrastnivån av rött, grönt och blått. Röd-förskjutning/Grön-förskjutning/Blå-förskjutning: Justerar ljusstyrkan av rött, grönt och blått. 4. För att spara och lämna inställningarna, trycker du på MENU/EXIT. Välja en gammainställning Markera Val av gamma och välj en föredragen inställning genom att trycka på / på projektorn eller fjärrkontrollen. Gamma avser relationen mellan ingångsgälla och bildens ljusstyrka. Gamma 1/2/3 Välj dessa värden enligt dina önskemål. Gamma 4 Ökar den genomsnittliga ljusstyrkan på bilden. Bäst för en upplyst miljö, mötesrum eller familjerum. Gamma 5/6 Bäst för att titta på filmer i en mörklagd miljö. Gamma 7/8 Bäst för visning av filmer som mest består av mörka scener. Hög ljusstyrka Låg kontrast Låg ljusstyrka Hög kontrast Justera Brilliant Color Denna funktion använder sig av en ny färgberedningsalgoritm och förbättringar i systemnivå för att möjliggöra högre ljusstyrka vid visning av verkligare, mer vibrerande färger i bilden. När den är inställd på "på", inaktiveras Brilliant Color. Färghantering I de flesta installationssituationer är inte färghantering nödvändig, t.ex. i klassrum, sammanträdesrum eller sällskapsrum där ljuset förblir tänt, eller där det kommer in dagsljus genom fönstren. Färghantering bör endast användas vid permanenta installationer med styrda ljusnivåer, t.ex. i styrelserum, föreläsningssalar eller hemmabioanläggningar. Med färghantering kan du finjustera så att färgåtergivningen blir tydligare. Riktig färghantering kan endast uppnås vid kontrollerade och återgivningsbara visningsförhållanden. Du måste använda en kulörmätare och ange ett antal passande källbilder för att mäta färgåtergivningen. Dessa verktyg medföljer inte projektorn, men återförsäljaren av projektorn eller en kvalificerad installatör bör kunna hjälpa dig. 3D-färghantering ger sex uppsättningar (RGBCMY) av färger som kan justeras till favoritfärger. När du ska välja färg kan du oberoende justera dess färgintervall och mättnad enligt önskemål. För att justera och lagra inställningarna: 32 Använda projektorn

33 1. I menyn Bild avancerad markerar du 3D-färghantering och trycker på ENTER. Sidan 3D-färghantering visas. 2. Markera Färg att justera och tryck på / för att välja en färg Röd Gul bland Röd, Gul, Grön, Cyan, Blå och Magenta. 3. Tryck på för att markera Intervall och tryck på / för att välja det färgintervall som du vill justera. Ju större intervall, desto fler proportioner av dess två angränsande färger innehåller färgen. Magenta Cyan Se bilden till höger för information om hur färgerna relaterar till Blå varandra. Om du till exempel väljer Röd och ställer in dess intervall till 0, väljs endast ren röd. Genom att öka dess intervall kommer både den röda färgen angränsande till gult och till magenta inkluderas. Tryck på för att markera Mättnad och justera färgmättnaden genom att trycka på /. Om du väljer Röd och ställer in dess intervall till 0, kommer endast mättnaden av ren röd att påverkas. Mättnad är mängden av denna färg i en videobild. Lägre inställningar ger mindre mättade färger; en inställning på 0 tar helt bort färgen från bilden. Om mättnaden är för hög, kommer denna färg att bli dominant och orealistisk. 4. För att lämna och spara inställningarna, trycker du på MENU/EXIT. Inställning Film Mode Den här funktionen hjälper till att förbättra bildkvaliteten när du projicerar videobilden från en dvd-skiva med film. Inställning 3D Comb Filter Den här funktionen skiljer på kompositsignalen till signalerna Y (ljusstyrka) och C (färg) och kan hjälpa till att ge klarare och skarpare bilder med korrekta färger. Den här funktionen är bara tillgänglig när en Videosignal är vald Grön Använda projektorn 33

34 Välja bildförhållande Bildförhållandet är förhållandet mellan bildbredd och bildhöjd. Digital-TV har normalt förhållandet 16:9 som är standarden för denna projektor, och de flesta analoga TV-signaler och DVD har förhållandet 4:3. Eftersom digitala signaler blir allt vanligare kan digitala visningsenheter som den här projektorn dynamiskt sträcka ut och skalförändra bilden till ett annat förhållande än det som kommer från indatakällan. Bilder kan sträckas ut linjärt så att hela bilden sträcks ut jämnt eller icke-linjärt, vilket gör bilden skev. För att ändra det projicerade bildförhållandet (oavsett vilken bildkvot källan har): Med fjärrkontrollknapparna 1. Tryck på ASPECT för att visa aktuell inställning. 2. Tryck på ASPECT upprepade gånger för att välja det bildförhållande som passar för videoinsignalens format och dina visningskrav. Använda skärmvisningsmenyn 1. Tryck MENU/EXIT och tryck sedan / tills Visning menyn är markerad. 2. Tryck på för att markera Bildförhållande 3. Tryck på / för att välja det bildförhållande som passar för videoinsignalens format och dina visningskrav. Om bildförhållandet 1. Anamorfisk (ANA): Anpassar en bild så att den visas i mitten av skärmen med bildförhållandet 16:9. Med inställningen sträcks bilden ut och ändrar storlek linjärt förutom att de vertikala och horisontala dimensionerna behandlas oberoende. Källbildens höjd sträcks ut tills den når full höjd och dess bredd sträcks ut tills den når full bredd. Detta kan förändra projektionsförhållandet beroende på källbildens ursprungliga förhållande. Anamorfisk passar bäst för bilder som redan har bildförhållandet 16:9, exempelvis högupplöst TV (HDTV), eftersom bilden då visas utan förändring av bildförhållandet. 2. 4:3: Anpassar en bild så att den visas i mitten av skärmen med bildförhållandet 4:3. Det här passar bäst för bilder i 4:3-format, till exempel datorskärmar, standard-tv-filmer och dvd-filmer i 4:3-format, eftersom bilden då visas utan förändring av bildförhållandet. 3. Brevlåda (LB): Anpassar en bild att passa till projektorns ursprungliga upplösning i dess horisontella bredd och återställer bildens höjd till 3/4 av projektorns bredd. Detta kan ge en bild som är för hög för att kunna visas så den försvinner (visas inte) utmed kanterna längst upp och längst ned. Det här passar för filmer som visas i brevlådeformat (med svarta fält längst upp och längst ned). 16:9-bild 4:3-bild 16:9-bild Bild i brevlådeformat 34 Använda projektorn

35 4. Vidvinkel: Sträcker ut bilden horisontalt på ett icke-linjärt vis, d.v.s. kanterna på bilden sträcks mer än mitten av den för att förhindra skevhet av den centrala delen av bilden. Det här passar för tillfällen då du vill sträcka ut en bild i 4:3-formatet till 16:9-formatet. Höjden förändras inte. Vissa bredbildsfilmer har producerats med bildförhållandet nedpressat till 4:3-formatet och ses bäst när de sträcks ut till originalformatet med inställningen Vidvinkel. 5. Verklig: Denna inställning visar bilden i en exakt pixelavbildning utan att bilden förändras eller ändrar storlek i mitten av projiceringen. Detta passar bäst att användas med dator-ingångskällor. De svarta delarna är inaktiva områden och de vita delarna är aktiva områden. Skärmvisningsmenyer kan visas på de oanvända svarta områdena. 4:3-bild 4:3-bild Använda Panamorph-linser (valbart) Panamorph-linser gör att du kan omvandla 16:9-projektorer till hela 2,35:1 i bildförhållande på de flesta filmbilder och visa de bästa filmerna utan linjer längst upp och längst ner på bilderna medan upplösningen ökas med 33 % och ljusstyrkan med 20 %. Trycka LB på fjärrkontrollen Använda Panamorph-lins 2,35:1 bildförhållande 2,35:1 bildförhållande använder hela upplösningen av 16:9-skärmen 2,35:1 bildförhållande i ett 2,35:1 visningsområde Du kan behöva en 2,35:1-skärm för att visa 2,35:1-bilder. För ytterligare information, se eller kontakta inköpsplatsen för projektorn. Dölja bilden Om du vill rikta publikens fulla uppmärksamhet mot presentatören kan du använda ECO BLANK för att dölja skärmbilden. Ljudet kan fortfarande höras när denna funktion är aktiverad med en ansluten ljudingång. Du kan ställa in tiden för tom skärm på Visning > Timer för svart bild -menyn så att projektorn visar bilden igen automatiskt efter en tidsperiod när inget hänt på en tom skärm. Du kan ange en tidsperiod på mellan 5 och 30 minuter i steg om 5 minuter. Om du inte vill använda de förinställda tidsperioderna väljer du Inaktivera. Oavsett om Timer för svart bild är aktiverat eller inte kan du trycka på de flesta knappar på projektorn eller fjärrkontrollen för att återställa bilden. När du har tryckt på ECO BLANK sätts projektorn i läget Dubbel-pålitlig automatiskt. Använda projektorn 35

36 Frysa bilden Frys bilden genom att trycka på FREEZE på fjärrkontrollen. Ordet FREEZE visas i det övre vänstra hörnet av skärmen. Avbryt funktionen genom att trycka på valfri knapp på projektorn eller fjärrkontrollen. Även om bilden på skärmen är frusen så fortsätter filmen på videokällan att rulla. Om den inkopplade enheten även sänder ut ljud kommer ljudet att höras även om bilden är frusen på skärmen. Justera ljudet Ljudjusteringar enligt nedan inverkar på projektorns högtalare. Kontrollera att du har gjort en korrekt anslutning till projektorns ljudingång. Se "Ansluta till videoutrustning" på sidan 18 för information om hur ljudingången ansluts. Stänga av ljudet Så här stänger du av ljudet tillfälligt: 1. Tryck på MENU/EXIT för att öppna skärmmenyn och tryck på / för att markera menyn Avancerade inställningar. 2. Tryck på för att markera Ljudinställningar och tryck på ENTER. Sidan Ljudinställningar visas. 3. Markera Tyst och tryck på / för att välja Av. Om tillgängligt kan du även trycka på MUTE på fjärrkontrollen för att slå av och på ljudet från projektorn. Justera ljudnivån Du kan justera ljudnivån genom att trycka på VOLUME+/VOLUME- på fjärrkontrollen eller: 1. Upprepa stegen 1-2 ovan. 2. Tryck på för att markera Volym och tryck på / för att välja önskad ljudnivå. Stänga av Signal för påslagning/avstängning Stäng av signalen: 1. Upprepa stegen 1-2 ovan. 2. Tryck på för att markera Signal för påslagning/avstängning och tryck på / för att välja på. Enda sättet att ändra Signal för påslagning/avstängning är att sätta på eller av här. Om du ställer in ljudet på tyst eller ändrar ljudnivån påverkar inte Signal för påslagning/avstängning. 36 Använda projektorn

37 Ställa in lampläget Projektorn kan projicera med två lampor samtidigt och har flera lamplägen avsedda för olika användningsområden: Lampläge Fördel för användaren Lämplig miljö Dubbel-ljusast (Två lampor används i normalläge) Dubbel-pålitlig (Två lampor används i ekonomiläge) Enkel-alternativ (Lampan med kortare driftstid väljs automatiskt och används i normalläge) Enkelt eko (Lampan med kortare driftstid väljs automatiskt och används i ekonomiläget) För att välja önskat lampläge kan du göra som följer. Ger extremt ljusstark och klar bild Lämplig för miljöer med stark belysning Medger kontinuerlig, oavbruten drift vid kritiskt viktiga situationer Förlänga lamptiden Medger kontinuerlig, oavbruten drift vid kritiskt viktiga situationer Förlänga den totala driftstiden Minska frekvensen för lampbyte Förlänga lamptiden Förlänga den totala driftstiden Minska frekvensen för lampbyte Stora och väl upplysta sammanträdesrum eller auditorier/hörsalar Mellanstora-stora mötesrum Normalstora rum Små till normalstora rum 1. Tryck MENU/EXIT och tryck sedan / tills Avancerade inställningar menyn är markerad. 2. Tryck på för att markera Lampinställningar och tryck på ENTER. 3. Tryck på för att markera Lampläge och tryck på ENTER. 4. Tryck på för att markera önskat lampläge och tryck på ENTER. 5. Ett bekräftelsemeddelande visas. Markera Ja och tryck på ENTER. Om en lampa går sönder går projektorn automatiskt in i läget Enkel-alternativ. Inställningarna Dubbelljusast, Dubbel-pålitlig och Enkelt eko är inte tillgängliga. Efter byte från Dubbel-ljusast/Dubbel-pålitlig-läge till Enkel-alternativ/Enkelt eko-läge eller tvärtom väntar du i 90 sekunder innan du kan justera lampläget igen. En viss variation i bildens ljusstyrka och färger kan ses under den korta stund som det tar att byta lampläge. Använda projektorn 37

38 Styra projektorn i en LAN-miljö LAN-styrinställningar låter dig hantera projektorn från en dator med en webbläsare när datorn och projektorn är korrekt anslutna till samma lokala nätverk. Konfigurera LAN-styrinställningar Om du har en DHCP-miljö: 1. Ta en RJ45-kabel och anslut ena änden till RJ45 LAN-ingångsuttaget på projektorn och den andra änden till RJ45-porten. 2. Tryck MENU/EXIT och tryck sedan / tills Avancerade inställningar menyn är markerad. 3. Tryck på för att markera LAN-styrinställningar och tryck på ENTER. Sidan LANstyrinställningar visas. 4. Tryck på för att markera Styr via och tryck på / för att välja RJ Tryck på för att markera DHCP och tryck på / för att välja Av. 6. Tryck på för att markera AMX-enhetsupptäckt och tryck på / för att välja Av eller på. När AMX-enhetsupptäckt är Av kan projektorn detekteras av AMX-styrenheter. 7. Tryck på för att markera Verkställ och tryck på ENTER. 8. Vänta i cirka sekunder och ange sedan sidan LAN-styrinställningar. 9. Projektorns IP-adress, Nätmask, Standard-gateway och DNS-server-inställningarna visas. Anteckna IP-adressen som visas på Projektorns IP-adress-raden. Om Projektorns IP-adress fortfarande inte visas ska du kontakta din ITS-administratör. Om du inte har en DHCP-miljö: 1. Upprepa stegen 1-4 ovan. 2. Tryck på för att markera DHCP och tryck på / för att välja på. 3. Kontakta din ITS-administratör för information om inställningarna Projektorns IP-adress, Nätmask, Standard-gateway och DNS-server. 4. Tryck på för att välja alternativet du vill ändra och tryck på ENTER. 5. Tryck på / för att flytta markören och tryck sedan på / för att ange värdet. 6. Spara inställningen genom att trycka på ENTER. Om du inte vill spara inställningen trycker du på MENU/EXIT. 7. Tryck på för att markera AMX-enhetsupptäckt och tryck på / för att välja Av eller på. 8. Tryck på för att markera Verkställ och tryck på ENTER. Fjärrstyra projektorn via en webbläsare När du har rätt IP-adress för projektorn och projektorn är på eller i standbyläge kan du använda en dator i samma lokala nätverk för att styra datorn. 1. Ange projektorns adress i adressfältet i webbläsaren och tryck på Enter. 38 Använda projektorn

39 2. Sidan för fjärrnätverksdrift visas. På den här sidan kan du använda projektorn som om du använde fjärrkontrollen eller kontrollpanelen på projektorn. ii i i ii Meny (Avsluta) Tom Automatiskt Källa ( ) ( ) ( ) ( ) Se "Fjärrkontroll" på sidan 11 för mer information. Ange Aktiverar det valda menyalternativet på skärmvisningsmenyn. Klicka på önskad signal för att byta insignalkälla. Källistan varierar beroende på tillgängliga anslutningsdon på projektorn. ''Video 1'' står för videosignalen. Verktygssidan låter dig hantera projektorn, konfigurera Lan-kontrollinställningarna och säkerställa tillträde till fjärrnätverksanvändning på denna projektor. i iii ii iv v i. Du kan namnge projektorn, hålla reda på var den är och på personen som ansvarar för den. ii. Du kan justera LAN-styrinställningar. iii. När dessa ställts in har åtkomsten till det fjärrstyrda nätverket på projektorn blivit lösenordsskyddad. iv. När dessa ställts in har åtkomsten till verktygssidan blivit lösenordsskyddad. När du gjort justeringarna trycker du på knappen Send så sparas uppgifterna i projektorn. Använda projektorn 39
