SH910 Digital Projektor Användarhandbok. Välkommen

Storlek: px
Starta visningen från sidan:

Download "SH910 Digital Projektor Användarhandbok. Välkommen"

Transkript

1 SH910 Digital Projektor Användarhandbok Välkommen

2 Innehåll Viktiga säkerhetsanvisningar...3 Introduktion...7 Projektorns funktioner... 7 Förpackningens innehåll... 8 Projektorns utsida... 9 Kontroller och funktioner Installera projektorn...15 Välja placering Ställa in önskad storlek på den projicerade bilden Anslutning...19 Ansluta videokällor Användning...22 Starta projektorn Justera den projicerade bilden Använda menyerna Säkerställa projektorn Byta ingångssignal Förstora och söka efter information Välja bildförhållande Optimera bilden Sidväxling fjärranvändning Dölja bilden Ställa in vilotimer Frysa bilden Användning vid hög höjd Justera ljudet Visa fler än en bildkälla samtidigt Anpassa projektorns menyvisning Stänga av projektorn Kontrollera projektorn i LAN-miljö.. 39 Visa bilder via Q Presenter Använda Webbkontrollås Använda Inloggningskod för projicering 54 Presentation från en USB-läsare Fjärrskrivbordskontroll via Q Presenter 58 Använda menyerna Underhåll...73 Skötsel Information om lampan Felsökning...80 Specifikationer...81 Mått Takmontering Frekvenstabell Information om garanti och copyright...86 Information om bestämmelser Innehåll

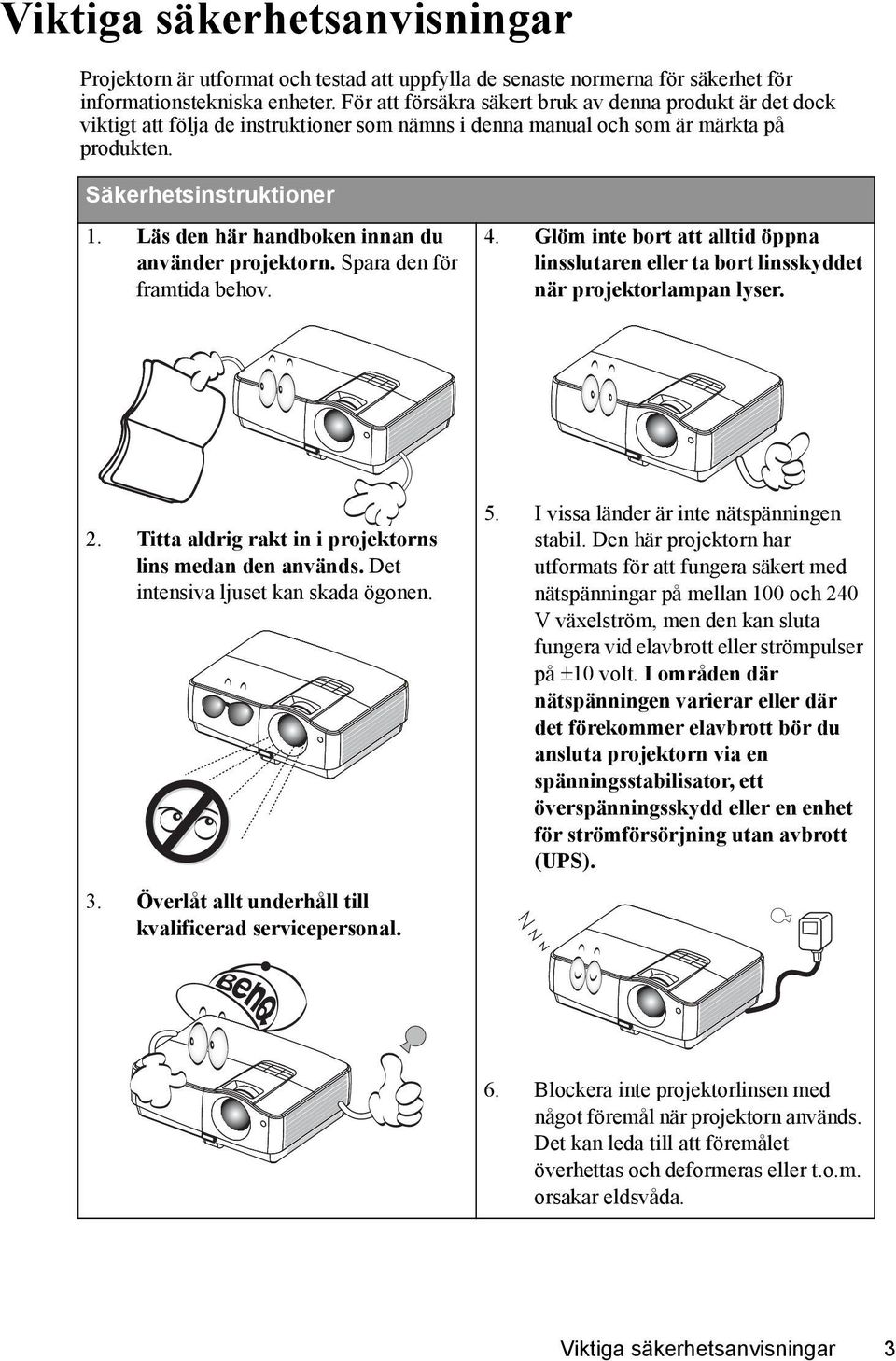

3 Viktiga säkerhetsanvisningar Projektorn är utformat och testad att uppfylla de senaste normerna för säkerhet för informationstekniska enheter. För att försäkra säkert bruk av denna produkt är det dock viktigt att följa de instruktioner som nämns i denna manual och som är märkta på produkten. Säkerhetsinstruktioner 1. Läs den här handboken innan du använder projektorn. Spara den för framtida behov. 4. Glöm inte bort att alltid öppna linsslutaren eller ta bort linsskyddet när projektorlampan lyser. 2. Titta aldrig rakt in i projektorns lins medan den används. Det intensiva ljuset kan skada ögonen. 3. Överlåt allt underhåll till kvalificerad servicepersonal. 5. I vissa länder är inte nätspänningen stabil. Den här projektorn har utformats för att fungera säkert med nätspänningar på mellan 100 och 240 V växelström, men den kan sluta fungera vid elavbrott eller strömpulser på ±10 volt. I områden där nätspänningen varierar eller där det förekommer elavbrott bör du ansluta projektorn via en spänningsstabilisator, ett överspänningsskydd eller en enhet för strömförsörjning utan avbrott (UPS). 6. Blockera inte projektorlinsen med något föremål när projektorn används. Det kan leda till att föremålet överhettas och deformeras eller t.o.m. orsakar eldsvåda. Viktiga säkerhetsanvisningar 3

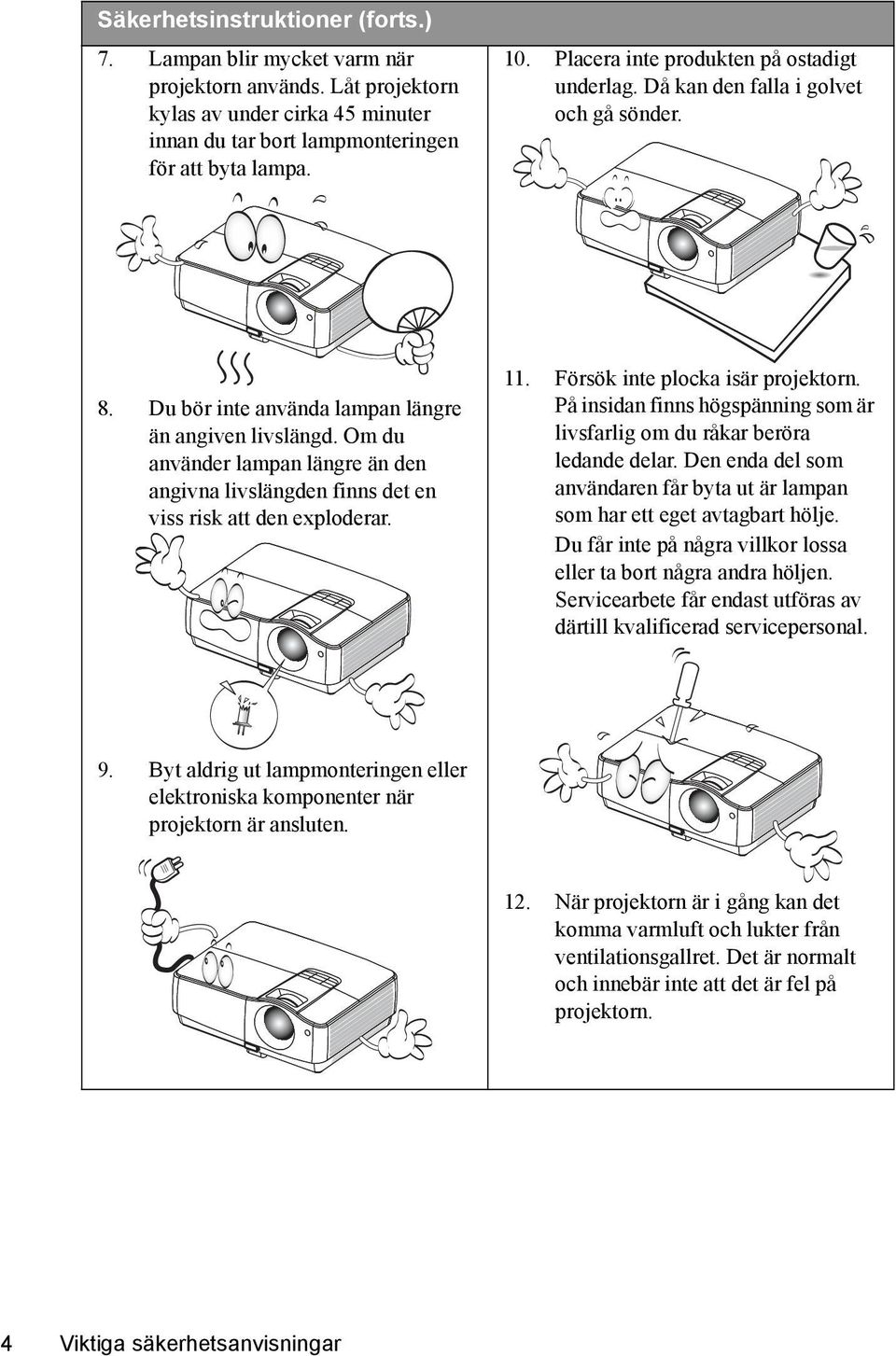

4 Säkerhetsinstruktioner (forts.) 7. Lampan blir mycket varm när projektorn används. Låt projektorn kylas av under cirka 45 minuter innan du tar bort lampmonteringen för att byta lampa. 10. Placera inte produkten på ostadigt underlag. Då kan den falla i golvet och gå sönder. 8. Du bör inte använda lampan längre än angiven livslängd. Om du använder lampan längre än den angivna livslängden finns det en viss risk att den exploderar. 11. Försök inte plocka isär projektorn. På insidan finns högspänning som är livsfarlig om du råkar beröra ledande delar. Den enda del som användaren får byta ut är lampan som har ett eget avtagbart hölje. Du får inte på några villkor lossa eller ta bort några andra höljen. Servicearbete får endast utföras av därtill kvalificerad servicepersonal. 9. Byt aldrig ut lampmonteringen eller elektroniska komponenter när projektorn är ansluten. 12. När projektorn är i gång kan det komma varmluft och lukter från ventilationsgallret. Det är normalt och innebär inte att det är fel på projektorn. 4 Viktiga säkerhetsanvisningar

5 Säkerhetsinstruktioner (forts.) 13. Placera inte projektorn i någon av följande miljöer. - I trånga eller dåligt ventilerade utrymmen. Se till att det är minst 50 cm avstånd från väggar och fritt luftflöde runt projektorn. - På platser där det kan bli mycket varmt, t.ex. i en bil med stängda rutor. - På platser med fukt, damm eller cigarettrök, som kan förstöra de optiska komponenterna, förkorta projektorns livslängd och göra visningen mörkare. 14. Blockera inte ventilationshålen. - Placera inte projektorn på en filt, ett täcke eller någon annan mjuk yta. - Täck inte över projektorn med tyg eller annat material. - Placera ingenting lättantändligt i närheten av projektorn. - Nära ett brandlarm - På platser med en omgivande temperatur över 35 C / 95 F - På högre höjd än m ( fot). Om ventilationshålen är blockerade kan överhettning inuti projektorn orsaka brand. 15. Placera alltid projektorn på en plan, horisontal yta vid användning. - Använd inte projektorn om den lutar mer än 10 grader åt vänster eller höger eller mer än 15 grader framåt eller bakåt. Om projektorn inte står helt plant när du använder den kan det hända att lampan inte fungerar som den ska eller skadas m ( fot) 0 m (0 fot) Viktiga säkerhetsanvisningar 5

6 Säkerhetsinstruktioner (forts.) 16. Ställ inte projektorn på högkant. Om du gör det kan den välta, vilket kan vålla kroppsskada eller skador på projektorn. 18. Placera inte vätska i närheten av projektorn. Om du spiller vätska i projektorn kan den gå sönder. Om projektorn blir blöt drar du ut sladden ur vägguttaget och ringer till BenQ som kan utföra underhåll. 17. Kliv inte på projektorn och placera inte några föremål ovanpå den. Förutom skador på projektorn kan det leda till olyckor och kroppsskada. 19. Med den här projektorn kan du visa omvända bilder för takmontering. Om du vill montera projektorn i taket bör du använda en takmonteringssats från BenQ och kontrollera att projektorn sitter ordentligt fast. 6 Viktiga säkerhetsanvisningar

7 Introduktion Projektorns funktioner I den här projektorn förenas högkvalitativ optisk visning och en användarvänlig utformning som gör den pålitlig och lättanvänd. Projektorn har följande funktioner: LAN-display för nätverkskontroll och webbserver LAN-bildskärm 4-1 (max 4 stationära/bärbara datorbildskärmar för en projektor) Fjärrskrivbordsfunktionen för LAN- och USB-bildskärmar 1-M (max 1 stationär/1 bärbar datorbildskärm kan visas på åtta projektorer samtidigt) USB-bildskärm stöder datoranslutning via USB mini-b typ till A-typ-kabel USB-läsare stöder USB-flash-enhet eller HDD-visning Variabel ljudutmatning Mikrofoninmatning med stora högtalare (10W x 2) kan spara in på extra ljudsystem för skolor SRS WOW HD TM förbättrar avsevärt ljudets uppspelningskvalitet och ger en dynamisk 3D-upplevelse med djup, kraftfull bas och klar och detaljerad diskant. HDMI-kompatibilitet HDCP-kompatibilitet Snabb automatisk sökning som snabbar upp processen för signalupptäckt Valfri funktion för lösenordsskydd 3D-färghantering så att du kan göra färgjusteringar efter önskemål Automatisk justering med en enda knapp för bästa bildkvalitet Digital keystone-korrigering av förvrängda bilder Justerbar färgbalans för data-/videovisning Projektionslampa med hög ljusstyrka Skärmmenyer på flera språk Kompatibilitet för komponent-hdtv (YPbPr) Den synbara ljusstyrkan i den projicerade bilden varierar beroende på ljusförhållandena och inställningarna för kontrast/ljusstyrka och är proportionell mot projiceringsavståndet. Lampans ljusstyrka minskar med tiden och kan variera inom lamptillverkarens specifikation. Detta är normalt och förväntat. Introduktion 7

8 Förpackningens innehåll Packa försiktigt upp innehållet och kontrollera att du har allt som visas nedan. Om något saknas kontaktar du återförsäljaren. Standardtillbehör De medföljande tillbehören har anpassats för ditt geografiska område och kan skilja sig från dem på bilden. *Garantikortet medföljer bara i vissa områden. Du kan få mer information av din återförsäljare. Projektor Nätsladd VGA-kabel Snabbstartsguide Cd-skiva med användarhandbok Garantisedel* Fjärrkontroll med batterier Valfria tillbehör 1. Paket med reservlampa 2. Takmonteringssats 3. Mjuk bärväska 4. RS232-kabel 8 Introduktion

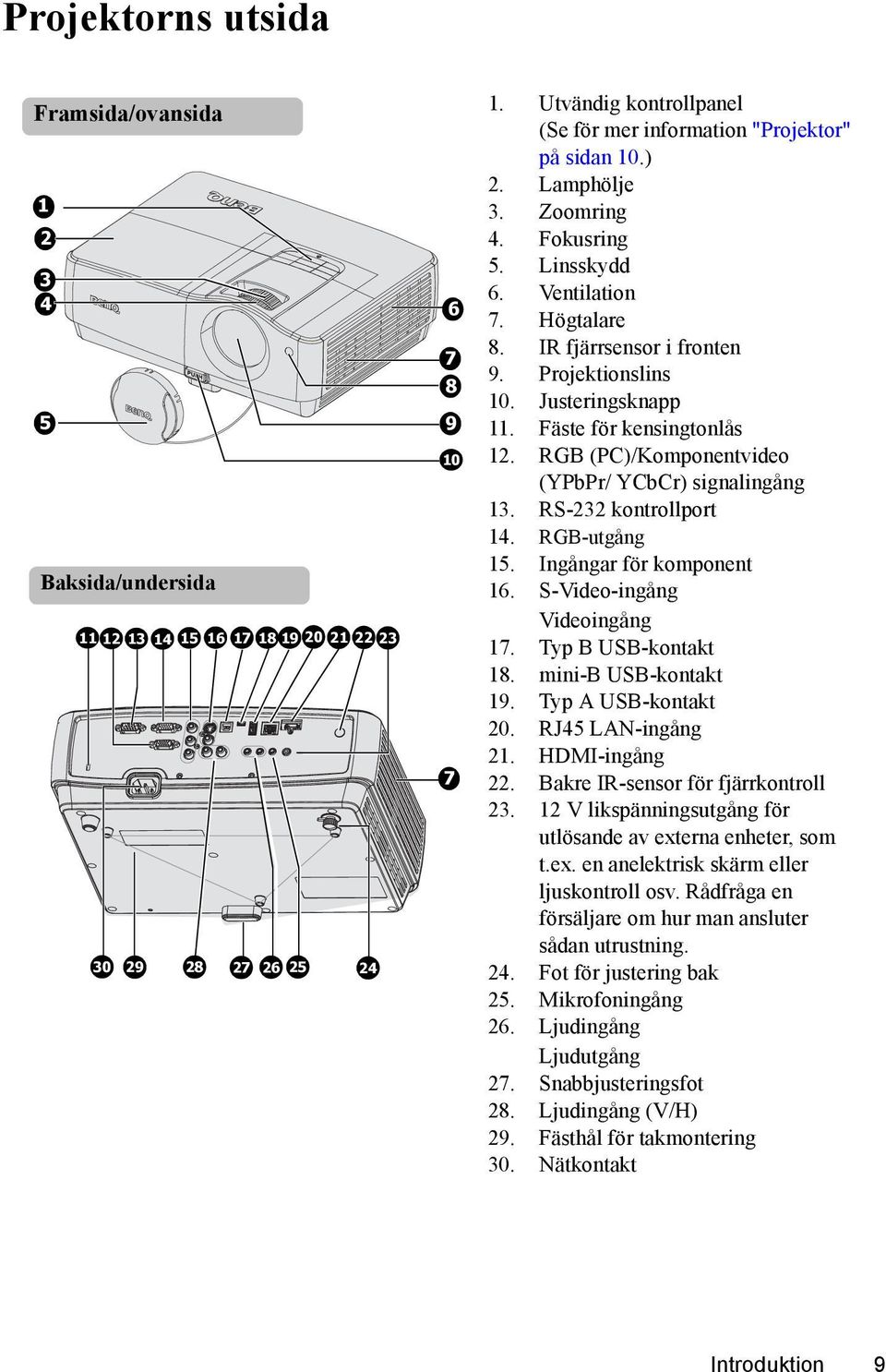

9 Projektorns utsida Framsida/ovansida Baksida/undersida Utvändig kontrollpanel (Se för mer information "Projektor" på sidan 10.) 2. Lamphölje 3. Zoomring 4. Fokusring 5. Linsskydd 6. Ventilation 7. Högtalare 8. IR fjärrsensor i fronten 9. Projektionslins 10. Justeringsknapp 11. Fäste för kensingtonlås 12. RGB (PC)/Komponentvideo (YPbPr/ YCbCr) signalingång 13. RS-232 kontrollport 14. RGB-utgång 15. Ingångar för komponent 16. S-Video-ingång Videoingång 17. Typ B USB-kontakt 18. mini-b USB-kontakt 19. Typ A USB-kontakt 20. RJ45 LAN-ingång 21. HDMI-ingång 22. Bakre IR-sensor för fjärrkontroll V likspänningsutgång för utlösande av externa enheter, som t.ex. en anelektrisk skärm eller ljuskontroll osv. Rådfråga en försäljare om hur man ansluter sådan utrustning. 24. Fot för justering bak 25. Mikrofoningång 26. Ljudingång Ljudutgång 27. Snabbjusteringsfot 28. Ljudingång (V/H) 29. Fästhål för takmontering 30. Nätkontakt Introduktion 9

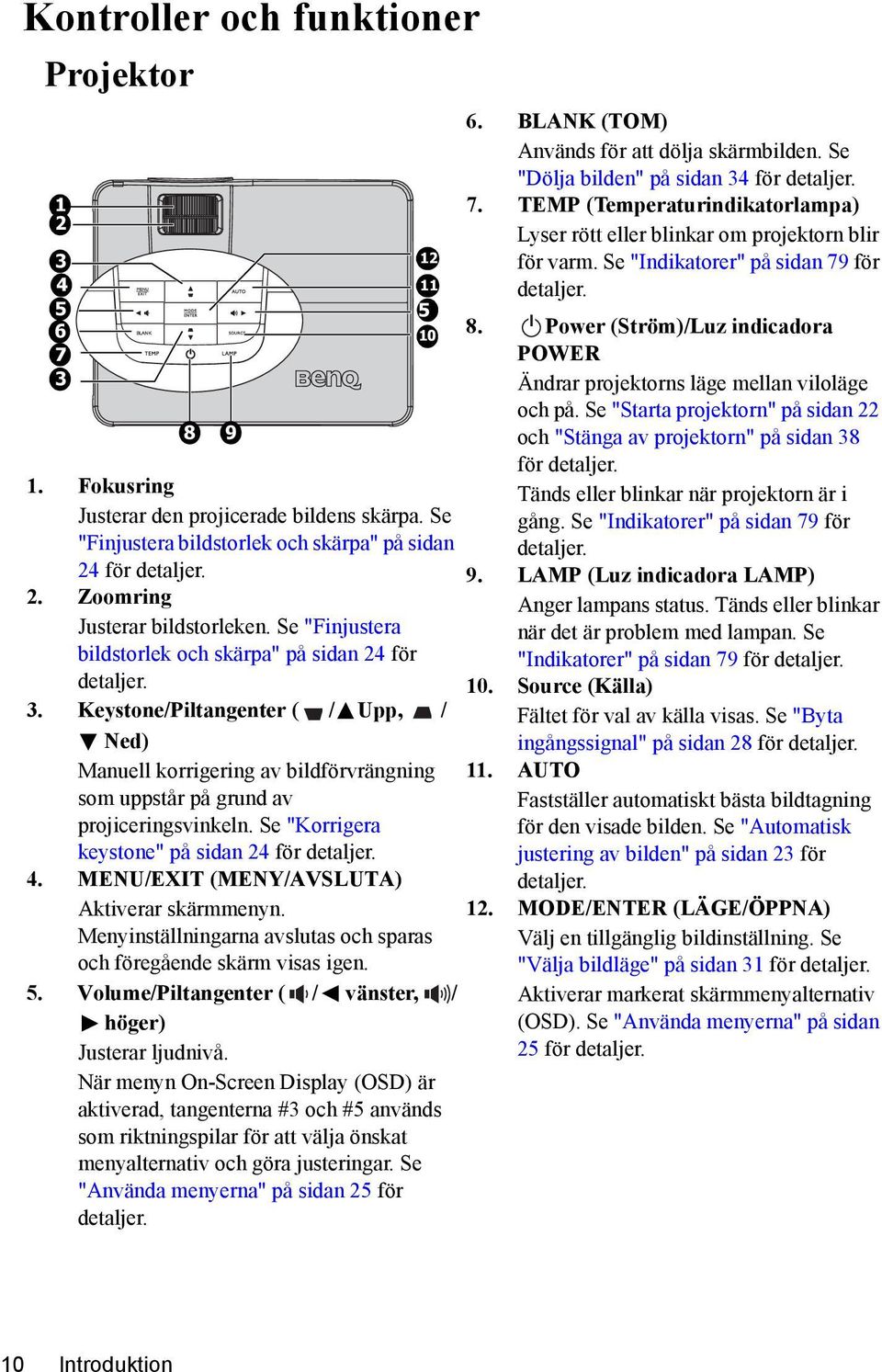

10 Kontroller och funktioner Projektor 6. BLANK (TOM) Används för att dölja skärmbilden. Se "Dölja bilden" på sidan 34 för detaljer TEMP (Temperaturindikatorlampa) Lyser rött eller blinkar om projektorn blir för varm. Se "Indikatorer" på sidan 79 för detaljer II 6 Power (Ström)/Luz indicadora 10 7 POWER 3 Ändrar projektorns läge mellan viloläge 8 9 och på. Se "Starta projektorn" på sidan 22 och "Stänga av projektorn" på sidan 38 för detaljer. 1. Fokusring Justerar den projicerade bildens skärpa. Se "Finjustera bildstorlek och skärpa" på sidan Tänds eller blinkar när projektorn är i gång. Se "Indikatorer" på sidan 79 för detaljer. 24 för detaljer. 9. LAMP (Luz indicadora LAMP) 2. Zoomring Justerar bildstorleken. Se "Finjustera bildstorlek och skärpa" på sidan 24 för Anger lampans status. Tänds eller blinkar när det är problem med lampan. Se "Indikatorer" på sidan 79 för detaljer. detaljer. 10. Source (Källa) 3. Keystone/Piltangenter ( / Upp, / Fältet för val av källa visas. Se "Byta Ned) ingångssignal" på sidan 28 för detaljer. Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. Se "Korrigera keystone" på sidan 24 för detaljer. 11. AUTO Fastställer automatiskt bästa bildtagning för den visade bilden. Se "Automatisk justering av bilden" på sidan 23 för 4. MENU/EXIT (MENY/AVSLUTA) detaljer. Aktiverar skärmmenyn. Menyinställningarna avslutas och sparas och föregående skärm visas igen. 12. MODE/ENTER (LÄGE/ÖPPNA) Välj en tillgänglig bildinställning. Se "Välja bildläge" på sidan 31 för detaljer. 5. Volume/Piltangenter ( / vänster, / Aktiverar markerat skärmmenyalternativ höger) Justerar ljudnivå. (OSD). Se "Använda menyerna" på sidan 25 för detaljer. När menyn On-Screen Display (OSD) är aktiverad, tangenterna #3 och #5 används som riktningspilar för att välja önskat menyalternativ och göra justeringar. Se "Använda menyerna" på sidan 25 för detaljer. 10 Introduktion

11 Montera projektorn i taket Eftersom vi vill att du ska ha mycket nöje av din BenQ-projektor vill vi ta upp följande säkerhetsfråga för att undvika eventuell skada på personer och egendom. Om du tänker montera projektorn i taket rekommenderar vi starkt att du använder en takmonteringssats från BenQ och att du noga kontrollerar att den är ordentligt och säkert fastsatt. Om du använder en takmonteringssats av annat märke än BenQ finns det en risk att projektorn kan ramla ned från taket pga. olämplig fastsättning med fel mått eller skruvlängd. Du kan köpa en takmonteringssats av märket BenQ från samma handlare som sålde dig din BenQ-projektor. BenQ rekommenderar även att du anskaffar ett separat kensingtonlås med säkerhetskabel och fäster det i fästet för kensingtonlås på projektorn och till takmonteringsfästets bottenplatta. Detta fungerar då även som en hållare för projektorn om den skulle lossna från takfästet. Introduktion 11

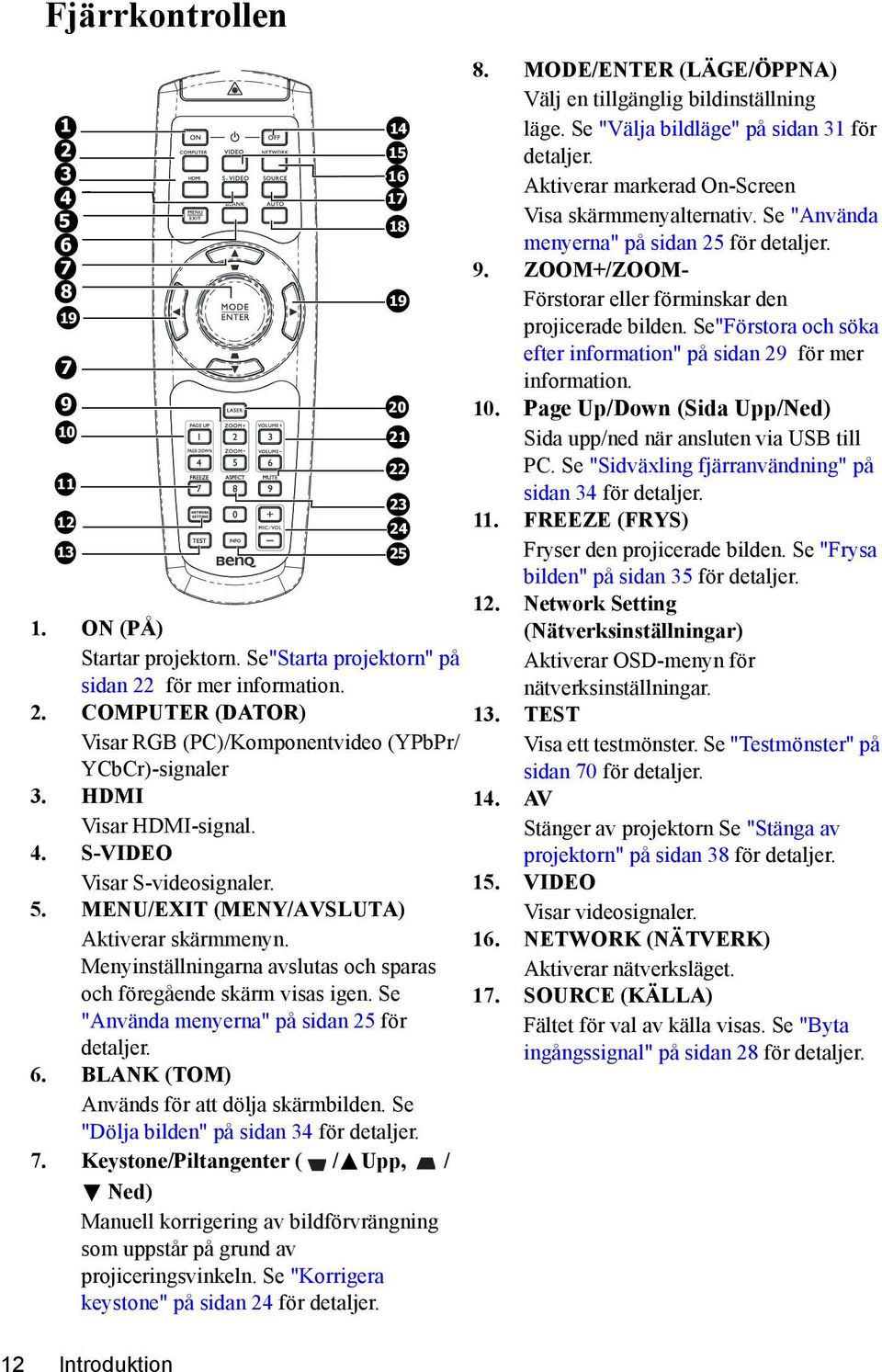

12 Fjärrkontrollen ON (PÅ) Startar projektorn. Se"Starta projektorn" på sidan 22 för mer information. 2. COMPUTER (DATOR) Visar RGB (PC)/Komponentvideo (YPbPr/ YCbCr)-signaler 3. HDMI Visar HDMI-signal. 4. S-VIDEO Visar S-videosignaler. 5. MENU/EXIT (MENY/AVSLUTA) Aktiverar skärmmenyn. Menyinställningarna avslutas och sparas och föregående skärm visas igen. Se "Använda menyerna" på sidan 25 för detaljer. 6. BLANK (TOM) Används för att dölja skärmbilden. Se "Dölja bilden" på sidan 34 för detaljer. 7. Keystone/Piltangenter ( / Upp, / Ned) Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. Se "Korrigera keystone" på sidan 24 för detaljer MODE/ENTER (LÄGE/ÖPPNA) Välj en tillgänglig bildinställning läge. Se "Välja bildläge" på sidan 31 för detaljer. Aktiverar markerad On-Screen Visa skärmmenyalternativ. Se "Använda menyerna" på sidan 25 för detaljer. 9. ZOOM+/ZOOM- Förstorar eller förminskar den projicerade bilden. Se"Förstora och söka efter information" på sidan 29 för mer information. 10. Page Up/Down (Sida Upp/Ned) Sida upp/ned när ansluten via USB till PC. Se "Sidväxling fjärranvändning" på sidan 34 för detaljer. 11. FREEZE (FRYS) Fryser den projicerade bilden. Se "Frysa bilden" på sidan 35 för detaljer. 12. Network Setting (Nätverksinställningar) Aktiverar OSD-menyn för nätverksinställningar. 13. TEST Visa ett testmönster. Se "Testmönster" på sidan 70 för detaljer. 14. AV Stänger av projektorn Se "Stänga av projektorn" på sidan 38 för detaljer. 15. VIDEO Visar videosignaler. 16. NETWORK (NÄTVERK) Aktiverar nätverksläget. 17. SOURCE (KÄLLA) Fältet för val av källa visas. Se "Byta ingångssignal" på sidan 28 för detaljer. 12 Introduktion

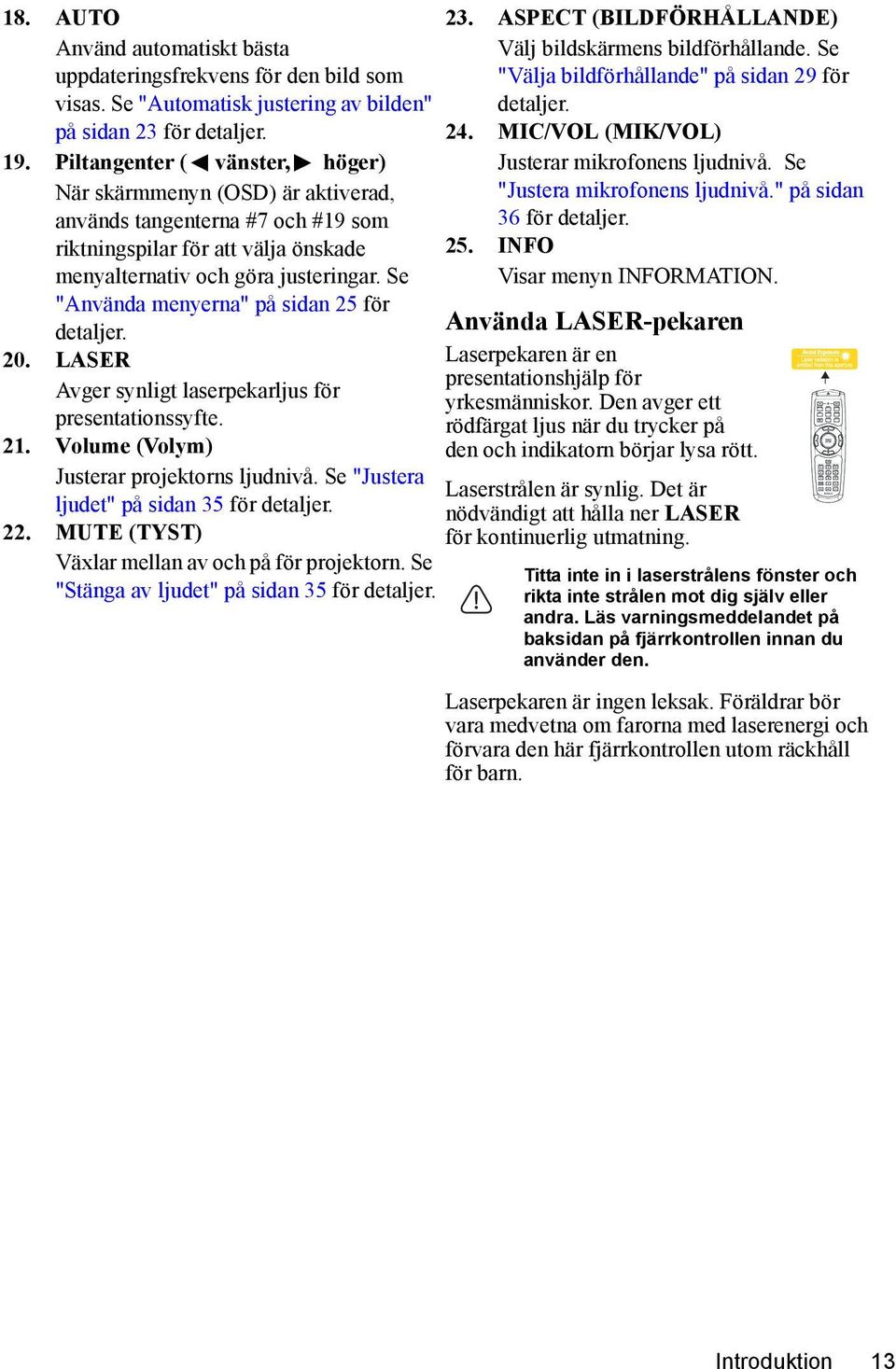

13 18. AUTO Använd automatiskt bästa uppdateringsfrekvens för den bild som visas. Se "Automatisk justering av bilden" på sidan 23 för detaljer. 19. Piltangenter ( vänster, höger) När skärmmenyn (OSD) är aktiverad, används tangenterna #7 och #19 som riktningspilar för att välja önskade menyalternativ och göra justeringar. Se "Använda menyerna" på sidan 25 för detaljer. 20. LASER Avger synligt laserpekarljus för presentationssyfte. 21. Volume (Volym) Justerar projektorns ljudnivå. Se "Justera ljudet" på sidan 35 för detaljer. 22. MUTE (TYST) Växlar mellan av och på för projektorn. Se "Stänga av ljudet" på sidan 35 för detaljer. 23. ASPECT (BILDFÖRHÅLLANDE) Välj bildskärmens bildförhållande. Se "Välja bildförhållande" på sidan 29 för detaljer. 24. MIC/VOL (MIK/VOL) Justerar mikrofonens ljudnivå. Se "Justera mikrofonens ljudnivå." på sidan 36 för detaljer. 25. INFO Visar menyn INFORMATION. Använda LASER-pekaren Laserpekaren är en presentationshjälp för yrkesmänniskor. Den avger ett rödfärgat ljus när du trycker på den och indikatorn börjar lysa rött. Laserstrålen är synlig. Det är nödvändigt att hålla ner LASER för kontinuerlig utmatning. Titta inte in i laserstrålens fönster och rikta inte strålen mot dig själv eller andra. Läs varningsmeddelandet på baksidan på fjärrkontrollen innan du använder den. Laserpekaren är ingen leksak. Föräldrar bör vara medvetna om farorna med laserenergi och förvara den här fjärrkontrollen utom räckhåll för barn. Introduktion 13

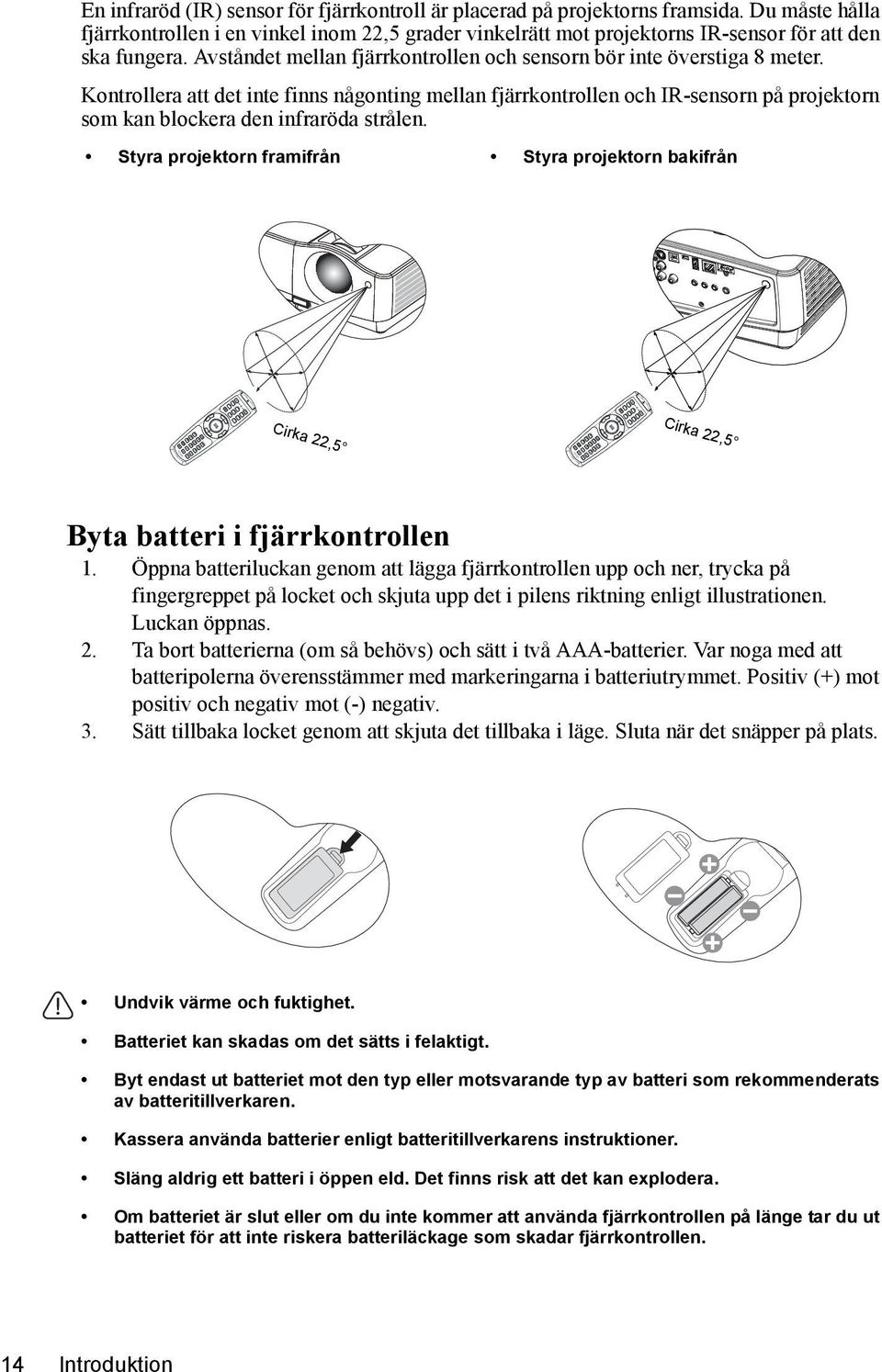

14 En infraröd (IR) sensor för fjärrkontroll är placerad på projektorns framsida. Du måste hålla fjärrkontrollen i en vinkel inom 22,5 grader vinkelrätt mot projektorns IR-sensor för att den ska fungera. Avståndet mellan fjärrkontrollen och sensorn bör inte överstiga 8 meter. Kontrollera att det inte finns någonting mellan fjärrkontrollen och IR-sensorn på projektorn som kan blockera den infraröda strålen. Styra projektorn framifrån Styra projektorn bakifrån Cirka 22,5 Cirka 22,5 Byta batteri i fjärrkontrollen 1. Öppna batteriluckan genom att lägga fjärrkontrollen upp och ner, trycka på fingergreppet på locket och skjuta upp det i pilens riktning enligt illustrationen. Luckan öppnas. 2. Ta bort batterierna (om så behövs) och sätt i två AAA-batterier. Var noga med att batteripolerna överensstämmer med markeringarna i batteriutrymmet. Positiv (+) mot positiv och negativ mot (-) negativ. 3. Sätt tillbaka locket genom att skjuta det tillbaka i läge. Sluta när det snäpper på plats. Undvik värme och fuktighet. Batteriet kan skadas om det sätts i felaktigt. Byt endast ut batteriet mot den typ eller motsvarande typ av batteri som rekommenderats av batteritillverkaren. Kassera använda batterier enligt batteritillverkarens instruktioner. Släng aldrig ett batteri i öppen eld. Det finns risk att det kan explodera. Om batteriet är slut eller om du inte kommer att använda fjärrkontrollen på länge tar du ut batteriet för att inte riskera batteriläckage som skadar fjärrkontrollen. 14 Introduktion

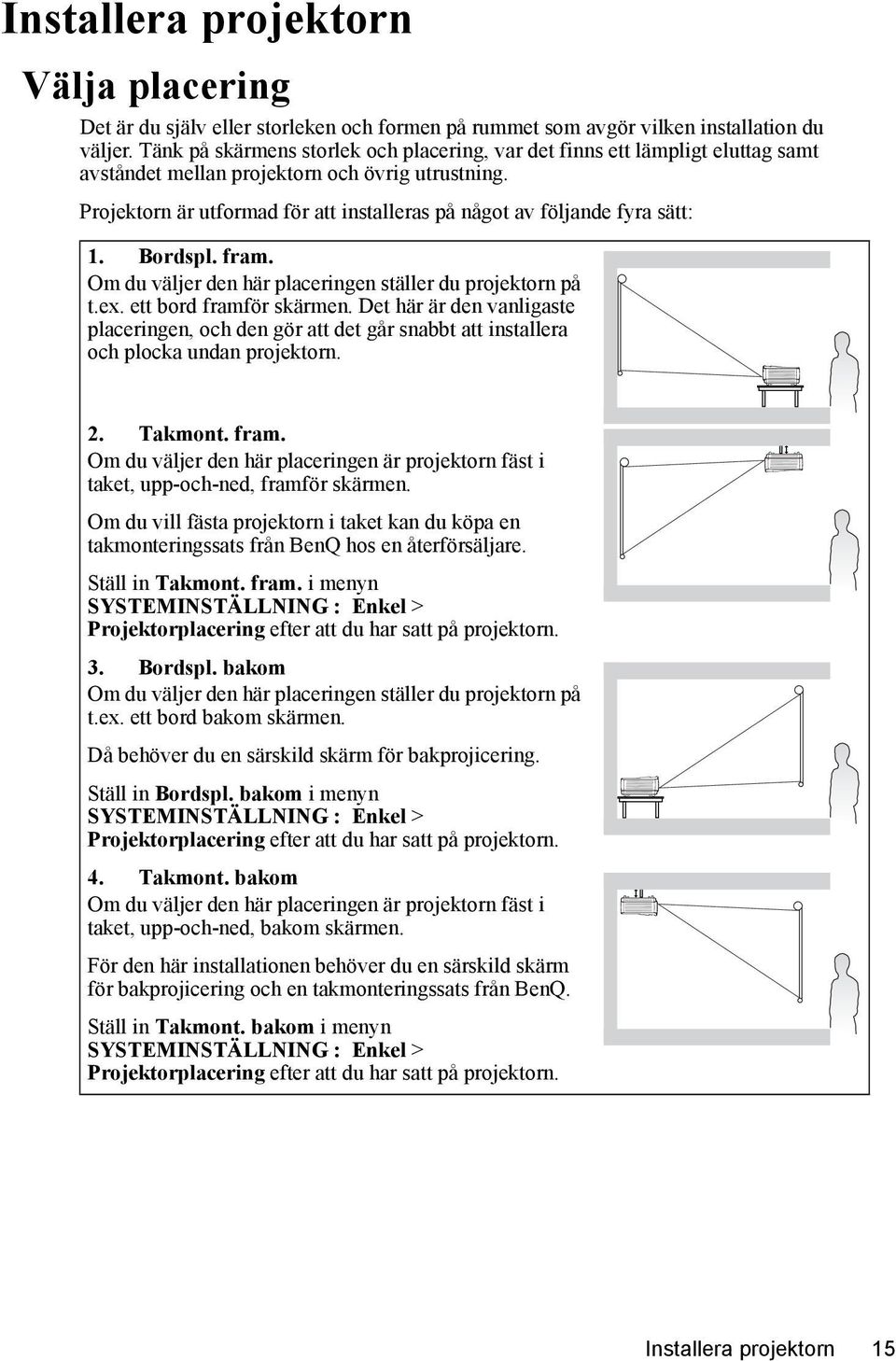

15 Installera projektorn Välja placering Det är du själv eller storleken och formen på rummet som avgör vilken installation du väljer. Tänk på skärmens storlek och placering, var det finns ett lämpligt eluttag samt avståndet mellan projektorn och övrig utrustning. Projektorn är utformad för att installeras på något av följande fyra sätt: 1. Bordspl. fram. Om du väljer den här placeringen ställer du projektorn på t.ex. ett bord framför skärmen. Det här är den vanligaste placeringen, och den gör att det går snabbt att installera och plocka undan projektorn. 2. Takmont. fram. Om du väljer den här placeringen är projektorn fäst i taket, upp-och-ned, framför skärmen. Om du vill fästa projektorn i taket kan du köpa en takmonteringssats från BenQ hos en återförsäljare. Ställ in Takmont. fram. i menyn SYSTEMINSTÄLLNING : Enkel > Projektorplacering efter att du har satt på projektorn. 3. Bordspl. bakom Om du väljer den här placeringen ställer du projektorn på t.ex. ett bord bakom skärmen. Då behöver du en särskild skärm för bakprojicering. Ställ in Bordspl. bakom i menyn SYSTEMINSTÄLLNING : Enkel > Projektorplacering efter att du har satt på projektorn. 4. Takmont. bakom Om du väljer den här placeringen är projektorn fäst i taket, upp-och-ned, bakom skärmen. För den här installationen behöver du en särskild skärm för bakprojicering och en takmonteringssats från BenQ. Ställ in Takmont. bakom i menyn SYSTEMINSTÄLLNING : Enkel > Projektorplacering efter att du har satt på projektorn. Installera projektorn 15

16 Ställa in önskad storlek på den projicerade bilden Storleken på den projicerade bilden påverkas av avståndet mellan projektorlinsen och skärmen, zoominställningen (om tillämpligt) och videoformatet. 16:9 är det ursprungliga bildförhållandet för den här projektorn. Storleksförhållandet 4:3 i ett 16:9 visningsområde Storleksförhållande 16:9 skalat till i ett 4:3 visningsområde Projektorn bör alltid förvaras horisontalt (t.ex. platt på ett bord) och vinkelrätt (90 rät vinkel) gentemot skärmens horisontala mitt. Detta förhindrar att bilden blir skev från vinklad projektion (eller projektion mot en vinklad yta). Om projektorn monteras i taket måste den monteras upp-och-ned så att den projicerar i en något nedåtgående vinkel. På diagrammet på sidan 18 kan du se att med den här typen av projektion blir den projicerade bildens nedre kant vertikalt förskjuten från projektorns horisontala plan. Ifall den är monterad i taket, gäller detta den projicerade bildens övre kant. Om projektorn flyttas längre bort från skärmen ökar den projekterade bildens storlek och den vertikala förskjutningen ökar också proportionerligt. När du avgör var du ska placera skärm och projektor måste du beakta både den projicerade bildstorleken och den vertikala förskjutningen, som är proportionell mot projektionsavståndet. BenQ tillhandahåller en tabell över skärmstorlekar som hjälp för att hitta den idealiska placeringen för din projektor. Det finns två dimensioner som måste tas i beaktning, det vinkelräta horisontella avståndet från skärmens mitt (projiceringsavstånd) och den vertikala förskjutningen på höjden från skärmens horisontella kant (förskjutning). 16 Installera projektorn

17 Hur du avgör projektorns placering för en given skärmstorlek 1. Välj skärmstorlek. 2. Se tabell på sida 18 och hitta närmaste matchning för din skärmstorlek i den vänstra kolumnen "Skärmstorlek". När du hittat ditt värde söker du till höger på samma rad och hittar motsvarande genomsnittliga avstånd till skärmen i kolumnen benämnd "Medel". Detta är projiceringsavståndet. 3. På samma rad tittar du till höger och noterar motsvarande värde i kolumnen "Vertikal förskjutning (mm)". Detta avgör projektorns slutgiltiga förskjutningsplacering i relation till skärmkanten. 4. Projektorns rekommenderade placering är vinkelrätt mot skärmens horisontella mitt med det avstånd som bestäms i steg 2 ovan och förskjutet enligt värdet från steg 3 ovan. Till exempel, om du använder en 120-tums skärm är det genomsnittliga projektionsavståndet mm med en vertikal förskjutning på 513 mm. Hur du avgör rekommenderad skärmstorlek för ett givet avstånd Du kan använda den här metoden om du har köpt projektorn och skulle vilja veta vilken skärmstorlek som skulle passa för ditt rum. Den maximala skärmstorleken begränsas av det fysiska utrymmet i rummet. 1. Mät upp avståndet mellan projektorn och den plats du vill ha skärmen. Detta är projiceringsavståndet. 2. Se tabell på sida 18 och hitta närmaste matchning för dina mått av genomsnittlig distans i den vänstra kolumnen "Medel". Se till att ditt uppmätta avstånd är mellan min och max distansen som visas på endera sida av det genomsnittliga avståndsvärdet. 3. Med detta värde, se till vänster av denna rad för motsvarande "Skärmstorlek" som visas. Detta är den projicerade bildens storlek när projektorn är på det avståndet. 4. På samma rad tittar du till höger och noterar motsvarande värde i kolumnen "Vertikal förskjutning (mm)". Detta avgör skärmens slutgiltiga placering i förhållande till projektorns horisontala nivå. Till exempel, om ditt uppmätta projektionsavstånd var 4,0 m (4 000 mm) är närmaste matchning i "Medel" kolumnen mm. Ser du på raden så visar den att 100-tums skärm krävs. Om du placerar projektorn i en annan position (än den rekommenderade) måste du luta den uppåt eller nedåt för att centrera bilden på skärmen. I sådana situationer uppstår bildförvrängning. Korrigera förvrängningen med hjälp av keystone-funktionen. Se "Korrigera keystone" på sidan 24 för detaljer. Installera projektorn 17

18 Projektionsmått Se "Mått" på sidan 82 för mitten av linsmåtten på denna projektor innan du beräknar rätt läge. Maximal zoomning Minimal zoomning Skärm Linsens mitt Vertikal förskjutning Projiceringsavstånd Skärmstorlek Avstånd från skärm (mm) Vertikal Diagonal W H Min längd Medel Max längd förskjutning Tum mm (mm) (mm) (max. zoom) (min. zoom) (mm) På grund av variationer hos optiska komponenter finns det en marginal på 3 % för de här värdena. Om du tänker installera projektorn permanent rekommenderar BenQ att du fysiskt testar projiceringsstorleken och -avståndet för projektorn på plats innan du installerar den permanent, så att du kan göra anpassningar enligt projektorns optiska egenskaper. På så sätt kan du välja det bästa monteringsläget i relation till installationsplatsen. 18 Installera projektorn

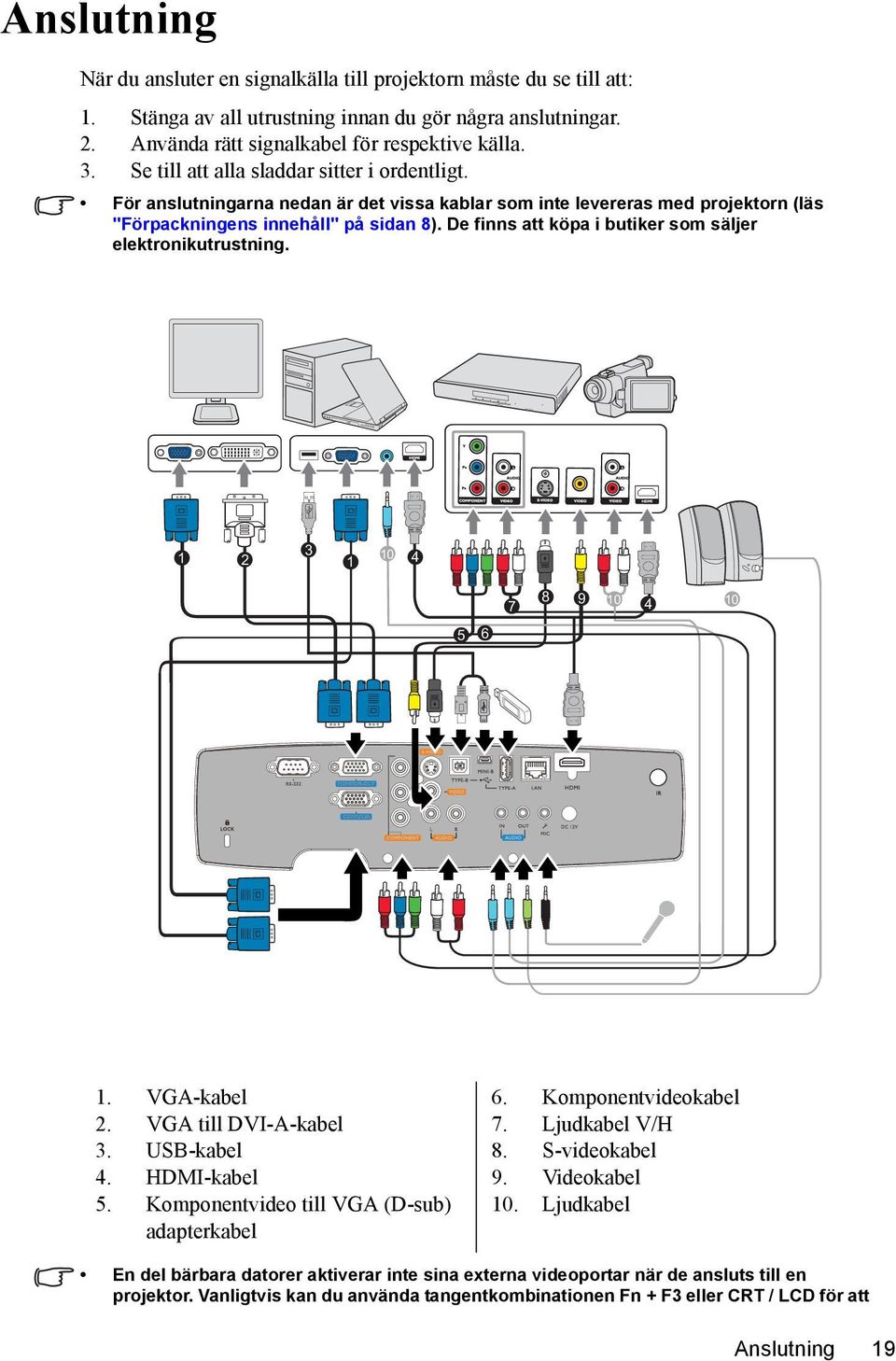

19 Anslutning När du ansluter en signalkälla till projektorn måste du se till att: 1. Stänga av all utrustning innan du gör några anslutningar. 2. Använda rätt signalkabel för respektive källa. 3. Se till att alla sladdar sitter i ordentligt. För anslutningarna nedan är det vissa kablar som inte levereras med projektorn (läs "Förpackningens innehåll" på sidan 8). De finns att köpa i butiker som säljer elektronikutrustning VGA-kabel 2. VGA till DVI-A-kabel 3. USB-kabel 4. HDMI-kabel 5. Komponentvideo till VGA (D-sub) adapterkabel 6. Komponentvideokabel 7. Ljudkabel V/H 8. S-videokabel 9. Videokabel 10. Ljudkabel En del bärbara datorer aktiverar inte sina externa videoportar när de ansluts till en projektor. Vanligtvis kan du använda tangentkombinationen Fn + F3 eller CRT / LCD för att Anslutning 19

20 aktivera/avaktivera den externa skärmen. Leta upp en funktionstangent med texten CRT / LCD eller en funktionstangent med en bildskärmssymbol på den bärbara datorn. Tryck samtidigt på Fn och funktionstangenten. Mer information om den bärbara datorns tangentkombinationer finns i dokumentationen till datorn. Utsignalen på MONITOR OUT-kontakten fungerar endast när insignalen kommer från COMPUTER-uttaget. När projektorn är påslagen varierar utsignalen från MONITOR OUT beroende på insignalen från COMPUTER-uttaget. Om du vill använda anslutningen Bildskärm ut när projektorn är i standbyläge måste funktionen Bildskärm ut vara aktiverad på SYSTEMINSTÄLLNING : Avanceradmenyn. Se "Standbyinställningar" på sidan 62 för detaljer. 20 Anslutning

21 Ansluta videokällor Det räcker om du kopplar projektorn till videokällan med ett av alternativen ovan, men de olika alternativen har olika bildkvalitet. Den metod du väljer kommer antagligen att bero på möjligheten att matcha terminalerna på projektorn och videokällan enligt vad som beskrivs nedan: Kontaktnamn HDMI Terminalens utseende HDMI Bildkvalitet Bäst Komponentvideo KOMPONENT Bättre S-Video S-VIDEO Bra Video VIDEO Normal Om den videobild som du har valt inte visas när du har slagit på projektorn och valt rätt videokälla kontrollerar du att videokällan är påslagen och fungerar som den ska. Kontrollera även att du har anslutit signalkablarna på rätt sätt. I den osannolika händelse att du ansluter projektorn till en DVD-spelare via projektorns HDMI-ingång och den projekterade bilden visar fel färger, ändra färgrymd till YUV. Se "Ändra färgrymd" på sidan 28 för detaljer. Anslutning 21

22 Användning Starta projektorn 1. Sätt in nätkabeln i projektorn och till ett vägguttag. Slå på strömbrytaren (om sådan finns). Kontrollera att Luz indicadora POWER på projektorn är tänd med orangefärgat sken när strömmen slagits på. Använd endast originaltillbehör (t.ex. strömkabel) med enheten för att undvika eventuella faror såsom elektriska stötar och brand. Om funktionen Direct Power på aktiverats i menyn SYSTEMINSTÄLLNING : Enkel > Driftsinställningar slås projektorn på automatiskt när nätkabeln har anslutits och strömmen slagits på. 2. Ta bort linsskyddet. Om du inte tar bort det kan det bli deformerat av värmen från projektionslampan. 3. Tryck på II Power (Ström) på projektorn eller ON på fjärrkontrollen för att starta projektorn. Luz indicadora POWER blinkar och fortsätter sedan att lysa konstant grönt när projektorn är på. Startproceduren tar ca 30 sekunder. Mot slutet av startproceduren visas en startlogotyp. Om det behövs kan du vrida på fokusringen och ställa in skärpan i bilden. Om projektorn fortfarande är varm sedan du använde den sist går fläkten i ca 90 sekunder innan lampan tänds. 4. Om projektorn är aktiverad för första gången, välj ditt OSD-språk med hjälp av instruktionerna på skärmen. 5. Om du får en uppmaning att ange ett lösenord använder du pilknapparna till att skriva ett sexsiffrigt lösenord. Se Använda lösenordsfunktionen på sidan 26 för detaljer. 6. Slå på all ansluten utrustning. 7. Projektorn börjar söka efter ingångssignaler. Den ingångssignal som för tillfället skannas visas på bildskärmen. Om projektorn inte känner av någon giltig signal visas meddelandet 'Ingen signal' tills en ingångssignal hittas. 22 Användning

23 Det går även att trycka på KÄLLA på projektorn eller på fjärrkontrollens källknappar för att välja önskad ingångssignal. Se Byta ingångssignal på sidan 28 för detaljer. Om ingångssignalens frekvens/upplösning överskrider projektorns driftområde visas meddelandet Utom räckhåll på en tom skärm. Byt till en insignal som är kompatibel med projektorns upplösning eller ange en insignal med en lägre inställning. Se Frekvenstabell på sidan 83 för detaljer. Justera den projicerade bilden Justera projiceringsvinkeln Projektorn är utrustad med en justerbar fot på framsidan och en på baksidan. Med hjälp av dessa kan du ändra bildhöjd och projiceringsvinkel. Så här justerar du projektorn: 1. Tryck på knappen för snabblossning och lyft upp fronten på projektorn. När bilden är positionerad där du vill ha den släpper du 1 justeringsknappen så låses foten i det läget. 2. Skruva det bakre justeringsstativet för fininställning av den horisontella vinkeln. Fäll in foten genom att hålla upp projektorn 2 samtidigt som du trycker på justeringsknappen. Sätt sedan sakta ned projektorn. Skruva på den bakre foten i motsatt riktning. Om projektorn inte står på en plan yta eller om skärmen inte står vinkelrätt mot projektorn blir den projicerade bilden trapetsformad. Information om hur du åtgärdar detta finns i Förstora och söka efter information på sidan 29. Titta inte in i linsen när lampan är på. Det starka ljuset från lampan kan skada ögonen. Var försiktig när du trycker på justeringsknappen, eftersom den sitter nära ventilationsgallret där det kommer ut varm luft. Automatisk justering av bilden I vissa fall kan du behöva justera för att få fram en optimal bildkvalitet. Det gör du genom att trycka på AUTO på projektorn eller fjärrkontrollen. Inom tre sekunder kommer den inbyggda intelligenta autojusteringsfunktionen att ställa om frekvensvärdena och klockan så att du får bästa möjliga bildkvalitet. Skärmen är tom medan AUTO används. Den här funktionen är endast tillgänglig när datorsignalen (analog RGB) valts. Användning 23

24 Finjustera bildstorlek och skärpa 1. Justera projekteringsbilden till rätt storlek med hjälp av zoom-ringen. 2. Sedan ställer du in skärpan genom att vrida på fokusringen. Korrigera keystone Keystone innebär att den projicerade bilden är märkbart bredare längst upp eller längst ned. Det inträffar när projektorn inte står vinkelrätt i förhållande till skärmen. Förutom genom att justera höjden på projektorn kan du korrigera det här manuellt med hjälp av något av följande steg. Använda fjärrkontrollen Tryck på / på projektorn eller fjärrkontrollen för att visa sidan för keystonekorrigering. Korrigera keystone-förvrängning i den nedre delen av bilden genom att trycka på. Tryck på för att korrigera keystoneförvrängning i den nedre delen av bilden. Använda skärmvisningsmenyn 1. Tryck MENU/EXIT och tryck sedan / tills VISNING menyn är markerad. 2. Tryck på för att markera Keystone och justera värdet med /. 3. Tryck på för att korrigera keystoneförvrängning längst upp i bilden eller tryck Tryck på /. Tryck på /. på för att korrigera keystoneförvrängning längst ned i bilden. 24 Användning

25 Använda menyerna Projektorn är utrustad med skärmmenyer för inställning och justering. Nedan visas en översikt av skärmmenyn. Ikon på huvudmenyn Huvudmeny Markering Undermeny Aktuell ingångssignal Status Gå till föregående sida eller avsluta genom att trycka på MENU/EXIT. Följande exempel beskriver hur man ställer in OSD-språk. 1. Tryck på MENU/EXIT på projektorn eller fjärrkontrollen för att slå på OSDmenyn. 3. Tryck på för att markera Språk och tryck på / för att välja önskat språk. 2. Använd / för att markera SYSTEMINSTÄLLNING : Enkel menyn. 4. Tryck på MENU/EXIT två gånger* på projektorn eller fjärrkontrollen för att lämna och spara inställningarna. *Första gången du trycker kommer du tillbaka till huvudmenyn och andra gången stängs skärmmenyn. Användning 25

26 Säkerställa projektorn Med ett säkerhetslås med kabel Projektorn måste installeras på en säker plats för att förhindra stöld. Köp annars ett lås, såsom ett Kensington lås, för att säkerställa projektorn. Du hittar en öppning för ett Kensington lås på bakre sidan av projektorn. Se artikel 11 på sida 9 för detaljer. Ett Kensington kabellås är vanligtvis en kombination av nyckel och lås. Hänvisa till låsets dokumentation för användning. Använda lösenordsfunktionen Av säkerhetsskäl och för att förhindra olovlig användning finns det möjlighet att ställa in ett lösenord för projektorn. Du kan ange lösenordet på skärmmenyn. VARNING: Det är besvärande om du aktiverar energisparningens låsfunktion och sedan glömmer lösenordet. Skriv ut den här handboken (om du inte har den utskriven) och skriv ned lösenordet i handboken. Förvara sedan handboken på ett särskilt ställe om du skulle behöva den. Ställa in ett lösenord Om du anger lösenord väl måste du ange det varje gång du slår på projektorn. I annat fall går det inte att använda projektorn. 1. Öppna skärmmenyn och gå till menyn SYSTEMINSTÄLLNING : Avancerad > Säkerhetsinställn.. Tryck på MODE/ENTER. 2. Markera Strömbrytarlås och välj På genom att trycka på /. 3. Som bilden till höger visar motsvarar de fyra pilknapparna (,,, ) fyra siffror (1, 2, 3, 4). Använd piltangenterna för att ange ditt önskade sexsiffriga lösenord. 4. Bekräfta det nya lösenordet genom att ange det igen. När du har angett lösenordet visas sidan Säkerhetsinställn. igen. VIKTIGT: De inmatade siffrorna visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller efter du angett det så att du har det till hands om du skulle glömma det. Lösenord: Förvara handboken på ett säkert ställe. 5. För att gå ur menyn trycker du på MENU/EXIT. Om du glömmer bort lösenordet Om lösenordsfunktionen är aktiverad kommer en uppmaning om att ange det sexsiffriga lösenordet att visas varje gång du sätter på projektorn. Om du anger fel lösenord visas ett meddelande om fel lösenord (se bilden till höger) i tre sekunder följt av meddelandet 'ANGE LÖSENORD'. Du kan försöka igen genom att ange ett nytt sexsiffrigt lösenord. Om du inte skrev upp lösenordet i handboken och inte kan komma ihåg 26 Användning

27 det kan du återställa lösenordet. Se Procedur för återställning av lösenordet på sidan 27 för detaljer. Anges felaktigt lösenord fyra gånger i följd stängs projektorn automatiskt av efter en kort stund. Procedur för återställning av lösenordet 1. Håll ned AUTO på projektorn eller fjärrkontrollen i tre sekunder. Projektorn visar ett kodat nummer på skärmen. 2. Skriv ned numret och stäng av projektorn. 3. Be om hjälp att avkoda numret på ditt lokala BenQ-servicecenter. Du kan bli ombedd att visa upp köpekvittot på projektorn som bevis på att det är du som är ägaren. Ändra lösenordet 1. Öppna skärmmenyn och gå till menyn SYSTEMINSTÄLLNING : Avancerad > Säkerhetsinställn. > Ändra lösenord. 2. Tryck på MODE/ENTER. Meddelandet ANGE AKTUELLT LÖSENORD visas. 3. Ange det gamla lösenordet. Om lösenordet stämmer visas meddelandet ANGE NYTT LÖSENORD. Om lösenordet inte stämmer visas ett meddelande om fel lösenord i tre sekunder följt av meddelandet ANGE AKTUELLT LÖSENORD och du kan försöka igen. Du kan trycka på MENU/EXIT för att avbryta ändringen eller försöka med ett annat lösenord. 4. Ange ett nytt lösenord. VIKTIGT: De inmatade siffrorna visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller efter du angett det så att du har det till hands om du skulle glömma det. Lösenord: Förvara handboken på ett säkert ställe. 5. Bekräfta det nya lösenordet genom att ange det igen. 6. Nu har du angett ett nytt lösenord för projektorn. Kom ihåg att ange det nya lösenordet nästa gång projektorn startas. 7. Stäng skärmmenyn genom att trycka på MENU/ EXIT. Avaktivera lösenordsfunktionen För att inaktivera lösenordsskyddet går du tillbaka till menyn SYSTEMINSTÄLLNING : Avancerad > Säkerhetsinställn. > Strömbrytarlås efter du öppnat skärmmenysystemet. Markera Av genom att trycka på /. Meddelandet ANGE LÖSENORD visas. Ange det aktuella lösenordet. i. Om lösenordet stämmer återgår skärmmenyn till sidan Säkerhetsinställn. och 'Av' visas i raden för lösenord Strömbrytarlås. Du behöver inte ange lösenordet nästa gång du sätter på projektorn. Användning 27

28 ii. Om lösenordet inte stämmer visas ett meddelande om fel lösenord i tre sekunder följt av meddelandet ANGE LÖSENORD och du kan försöka igen. Du kan trycka på MENU/EXIT för att avbryta ändringen eller försöka med ett annat lösenord. Även om du avaktiverar lösenordsfunktionen bör du ha det gamla lösenordet tillgängligt om du skulle behöva aktivera lösenordsfunktionen igen genom att ange det gamla lösenordet. Byta ingångssignal Projektorn kan anslutas till flera enheter samtidigt. Den kan emellertid endast visa en helskärm åt gången. Vid uppstart söker projektorn automatiskt efter tillgängliga signaler. Om du vill att projektorn automatiskt ska söka efter signalerna kontrollerar du att funktionen Snabb autosökning på menyn KÄLLA är På. Du kan även växla manuellt mellan tillgängliga ingångssignaler. 1. Tryck på KÄLLA på projektorn. Ett fält för val av källa visas. 2. Tryck på / tills önskad signal är markerad och tryck därefter på MODE/ENTER. När källan hittats visas information om den valda källan på skärmen i sekunder. Om det finns flera anslutna enheter kan du söka efter en annan signal genom att upprepa stegen 1-2. Den projicerade bildens ljusstyrka ändras också när du byter ingångssignal. PC, dvs. datapresentationer (grafik) från en dator som använder mest stillbilder är generellt ljusare än Video som visar mest rörliga bilder (filmer). Typen av ingångssignal påverkar också vilka inställningar som är möjliga i bildläget. Se Välja bildläge på sidan 31 för detaljer. Projektorns ursprungliga visningsupplösning är bildförhållandet 16:9. Du bör välja och använda en ingångssignal som matar ut med den här upplösningen för att få bästa resultat vid bildvisning. Alla andra upplösningar skalförändras av projektorn beroende på inställningen av bildförhållandet, vilket kan orsaka förvrängning eller sämre bildskärpa. Se Välja bildförhållande på sidan 29 för detaljer. Ändra färgrymd I den osannolika händelse att du ansluter projektorn till en DVD-spelare via projektorns HDMI-ingång och den projekterade bilden visar fel färger, ändra färgrymd till YUV. 1. Tryck MENU/EXIT och tryck sedan / tills KÄLLA menyn är markerad. 2. Tryck på för att markera Överföring av färgutrymme och sedan på / för att välja lämplig färgrymd. Denna funktion är endast tillgänglig när HDMI-ingången används. 28 Användning

29 Förstora och söka efter information Om du behöver leta efter detaljer på den projicerade bilden kan du förstora den. Använd pilknapparna för att navigera på bilden. Använda fjärrkontrollen 1. Tryck på ZOOM+/ZOOM- för att visa zoomfältet. 2. Tryck på ZOOM + för att förstora bildens mitt. Tryck på knappen upprepade gånger tills bildstorleken lämpar sig för dina behov. 3. Använd pilknapparna (,,, ) på projektorn eller fjärrkontrollen för att navigera på bilden. 4. Om du vill återställa bilden till den ursprungliga storleken trycker du på AUTO. Du kan också trycka på ZOOM -. Om du trycker på knappen igen förminskas bilden ytterligare tills den har återställts till ursprunglig storlek. Använda skärmvisningsmenyn 1. Tryck MENU/EXIT och tryck sedan / tills VISNING menyn är markerad. 2. Tryck på för att markera Digital Zoom och tryck på MODE/ENTER. Fältet Zoom visas. 3. Upprepa steg 2-4 i ovanstående avsnitt Använda fjärrkontrollen. Fortsätt till följande steg om du använder projektorns kontrollpanel. 4. Tryck på på projektorn upprepade gånger för att förstora bilden till önskad storlek. 5. Navigera på bilden genom att trycka på MODE/ENTER för att byta till läget för panorering och tryck på pilknapparna (,,, ) för att navigera på bilden. 6. Använd pilknapparna (,,, ) på projektorn eller fjärrkontrollen för att navigera på bilden. 7. Om du vill minska bildens storlek trycker du på MODE/ENTER för att gå tillbaka till funktionen för att zooma in/ut och trycker på AUTO för att återställa bilden till den ursprungliga storleken. Du kan även trycka på upprepade gånger tills bilden visas i den ursprungliga storleken. Det går bara att navigera på bilden om den har förstorats. Bilden kan förstoras ytterligare när du letar efter detaljer. Välja bildförhållande Bildförhållandet är förhållandet mellan bildbredd och -höjd. De flesta analoga tv-apparater och datorer har bildförhållandet 4:3, vilket är standard för den här projektorn, och digital-tvapparater och dvd-spelare har vanligtvis bildförhållandet 16:9. Eftersom digitala signaler blir allt vanligare kan digitala visningsenheter som den här projektorn dynamiskt sträcka ut och skalförändra bilden till ett annat förhållande än det som kommer från ingångssignalen. För att ändra det projicerade bildförhållandet (oavsett vilken bildkvot källan har): Användning 29

30 Använda fjärrkontrollen 1. Tryck på BILDFÖRHÅLLANDE för att visa aktuella inställningar. Tryck upprepade gånger på BILDFÖRHÅLLANDE för att välja det bildförhållande som passar för videosignalens format och dina visningskrav. Använda skärmvisningsmenyn 1. Tryck MENU/EXIT och tryck sedan / tills VISNING menyn är markerad. 2. Tryck för att markera Bildförhållande. 3. Tryck på / för att välja det bildförhållande som passar för videoinsignalens format och dina visningskrav. Om bildförhållandet På bilderna nedan är inaktiva områden svarta och aktiva vita. Skärmvisningsmenyer kan visas på de oanvända svarta områdena. 1. Auto: Skalar en bild för att passa projektorns upplösning i sin horisontella eller vertikala bredd. Det är lämpligt när den inkommande bilden varken har bildförhållandet 4:3 eller 16:9 och du vill utnyttja så mycket som möjligt av skärmen utan att ändra bildförhållandet för bilden. 4:3-bild 2. Verklig: Bilden projiceras med den ursprungliga upplösningen och anpassas till visningsområdet. Ingångssignaler med lägre upplösning kommer att projiceras i en mindre bild än om den hade förstorats till att fylla skärmen. Du kan också justera zoomen eller flytta projektorn närmare skärmen för att öka storleken om det är nödvändigt. Du kan behöva korrigera projektorns fokusering efter sådana justeringar. 3. 4:3: Anpassar en bild så att den visas i mitten av skärmen med bildförhållandet 4:3. Det här passar bäst för bilder i 4:3-format, till exempel datorskärmar, standard-tv-filmer och dvd-filmer i 4:3-format, eftersom bilden då visas utan förändring av bildförhållandet :9: Anpassar en bild så att den visas i mitten av skärmen med bildförhållandet 16:9. Det här passar bäst för bilder som redan har bildförhållandet 16:9, exempelvis högupplöst TV (HDTV), eftersom bilden då visas utan förändring av bildförhållandet :10: Justerar bildskalan så att bilden visas mitt på duken i bildförhållande 16:10. Det här passar bäst för bilder som redan har bildförhållandet 16:9, exempelvis högupplöst TV (HDTV), eftersom bilden då visas utan förändring av bildförhållandet. 16:9-bild 4:3-bild 4:3-bild 16:9-bild 16:10-bild 30 Användning

31 Optimera bilden Välja bildläge Projektorn levereras med ett flertal fabriksinställda programlägen så du kan välja ett som passar ditt rum och typ av ingångssignal. Välj ett användningsläge som passar dina behov genom att följa något av följande steg. Tryck på MODE/ENTER på fjärrkontrollen eller projektorn upprepade gånger tills önskat läge är valt. Gå till menyn PICTURE (BILDINSTÄLLNINGAR) > Bildläge och tryck på / för att välja önskat läge. Bildlägena visas nedan. 1. Dynamisk läge: Maximerar den projicerade bildens ljusstyrka. Den här inställningen passar omgivningar där extra hög ljusstyrka krävs, t.ex. när man använder projektorn i väl upplysta rum. 2. Presentation läge (standard): Läget har utvecklats för presentationer. Ljusstyrkan betonas i detta läge. 3. srgb läge: Maximerar renheten hos RGB-färgerna och ger verklighetstrogna bilder oavsett ljusstyrka. Det passar bäst till att se på bilder tagna med en srgb-kompatibel och riktigt kalibrerad kamera, och på datagrafikprogram som t.ex. AutoCAD. 4. Bio läge: Detta lämpar sig för att se färgrika filmer, videoklipp från digitalkameror eller digital video från datoringången i ett mörkt (nedsläckt) rum. 5. Användare 1/Användare 2 läge: Återkallar de inställningar som anpassats baserat på aktuella, tillgängliga bildlägen. Se Ställa in läget Användare 1/Användare 2 på sidan 31 för detaljer. Ställa in läget Användare 1/Användare 2 Du kan välja mellan två användardefinierade lägen om de aktuella bildlägena inte motsvarar dina behov. Du kan använda något av bildlägena (utom Användare 1/Användare 2) som startpunkt och anpassa inställningarna. 1. Tryck på MENU/EXIT för att öppna skärmmenyn. 2. Gå till menyn PICTURE (BILDINSTÄLLNINGAR) > Bildläge. 3. Tryck på / för att välja Användare 1 för att Användare Tryck på för att markera Referensläge. Denna funktion är endast tillgänglig när läget Användare 1 eller Användare 2 väljs i undermenyposten Bildläge. 5. Tryck på / så att ett programläge som motsvarar dina behov väljs. 6. Tryck på för att välja en undermenypost som ska ändras och justera värdet med /. Se Finjustera bildkvaliteten i användarlägen nedan för ytterligare information. 7. När alla inställningar gjorts markerar du Spara inställningar och trycker på MODE/ ENTER för att spara inställningarna. 8. Bekräftelsemeddelandet Inställning sparad visas. Användning 31

32 Använda väggfärg I en situation när du projicerar på en färgad yta, till exempel en målad vägg som kanske inte är vit, kan funktionen Väggfärg korrigera den projicerade bildens färg för att förhindra eventuella färgskillnader mellan källan och de projicerade bilderna. Om du vill använda den här funktionen går du till menyn VISNING > Väggfärg och trycker på / för att välja en färg som bäst motsvarar projiceringsytans färg. Det finns flera förkalibrerade färger att välja mellan: Ljusgul, Rosa, Ljusgrön, Blå och Svart tavla. Finjustera bildkvaliteten i användarlägen Beroende på vilken signaltyp som upptäckts finns det några användardefinierade funktioner tillgängliga när Användare 1 eller Användare 2 är valt. Baserat efter dina behov, du kan göra justeringar av dessa funktioner genom att markera dem och trycka / på projektorn eller fjärrkontrollen Justera Ljusstyrka Ju högre värdet är, desto ljusare blir bilden. Ju lägre inställning, desto mörkare bild. Justera kontrollen så att svarta områden i bilden ser svarta ut och så att du kan se detaljer i de mörka områdena. Justera Kontrast Ju högre värdet är, desto större blir kontrasten. Använd denna för att ställa in nivån av vita nyanser efter du justerat Ljusstyrka inställningen för att passa din input och visningsområde Justera Färg Med en lägre inställning blir färgerna mindre mättade. Om inställningen är för hög blir färgerna i bilden för intensiva och bilden ser orealistisk ut. Justera Färgton Ju högre värdet är, desto rödare blir bilden. Ju lägre värdet är, desto grönare blir bilden. Justera Skärpa Ju högre värdet är, desto skarpare blir bilden. Ju lägre värde, desto mjukare blir bilden. Justera Brilliant Color Denna funktion använder sig av en ny färgberedningsalgoritm och förbättringar i systemnivå för att möjliggöra högre ljusstyrka vid visning av verkligare, mer vibrerande färger i bilden. Det möjliggör en mer än 50 % ljusstyrkeökning i mellantonsbilder, som är vanliga i video- och naturscener, så att projektorn återger realistiska bilder med äkta färger. Om du föredrar bilder med den kvaliteten väljer du På. Om du inte behöver det väljer du Av. På är standardinställningen och rekommenderas för den här projektorn. När Av valts är inte funktionen Färgtemperatur tillgänglig. Om du väljer Färgtemperatur Markera Färgtemperatur i menyn PICTURE (BILDINSTÄLLNINGAR) och justera värdena genom att trycka på / på projektorn eller fjärrkontrollen. Välj en färgtemperatur med Varm/Normal/Kall. 32 Användning

33 *Om färgtemperaturer: Det finns många olika toner som av olika anledningar benämns som "vita". Färgtemperatur är en vanlig metod för visning av vita nyanser. En vit nyans med låg färgtemperatur blir rödaktig. En vit nyans med hög färgtemperatur ser ut att ha mera blått i sig. 3D-färghantering I de flesta installationssituationer är inte färghantering nödvändig, t.ex. i klassrum, sammanträdesrum eller sällskapsrum där ljuset förblir tänt, eller där det kommer in dagsljus genom fönstren. Färghantering bör endast användas vid permanenta installationer med styrda ljusnivåer, t.ex. i styrelserum, föreläsningssalar eller hemmabioanläggningar. Med färghantering kan du finjustera så att färgåtergivningen blir tydligare. Riktig färghantering kan endast uppnås vid kontrollerade och återgivningsbara visningsförhållanden. Du måste använda en kulörmätare och ange ett antal passande källbilder för att mäta färgåtergivningen. Dessa verktyg medföljer inte projektorn, men återförsäljaren av projektorn eller en kvalificerad installatör bör kunna hjälpa dig. Färghantering har sex uppsättningar (RGBCMY) färger som ska justeras. När du ska välja färg kan du oberoende justera dess intervall och mättnad enligt önskemål. Om du har köpt en testskiva med olika färgtestmönster som kan användas för att testa färgpresentationen på tv-apparater, projektorer etc. Du kan projicera bilder på skivan på skärmen och ange menyn 3D-färghantering för att göra justeringar. Så här justerar du inställningarna: 1. Gå till menyn PICTURE (BILDINSTÄLLNINGAR) och markera 3Dfärghantering. 2. Tryck på MODE/ENTER för att öppna sidan 3D-färghantering. 3. Markera Primär färg och tryck på / för att välja en av färgerna röd, gul, grön, cyan, blå eller magenta. 4. Tryck på för att markera Nyans och tryck på / för att välja dess intervall. En ökning av intervallet inkluderar färger som består av fler proportioner av dess två angränsande färger. Se bilden till höger för information om hur färgerna relaterar till varandra. Om du exempelvis väljer röd och ställer in Gul dess intervall på 0 väljs endast rent röd färg i RÖD GRÖN den projicerade bilden. Om du ökar dess intervall inkluderas röd färg som ligger nära gul och röd som ligger nära magenta. Magenta Cyan 5. Tryck på för att markera Mättnad och justera dess värden efter önskemål genom att BLÅ trycka på /. Varje justering som görs återspeglas omedelbart i bilden. Om du exempelvis väljer Röd och ställer in dess intervall på 0 påverkas endast rent röd färg. Användning 33

34 Mättnad är mängden av denna färg i en videobild. Lägre inställningar ger mindre mättade färger; en inställning på 0 tar helt bort färgen från bilden. Om färgrenheten är för hög blir färgen överväldigande och orealistisk. 6. Tryck på för att markera Förstärkning och justera dess värden enligt önskemål genom att trycka på /. Kontrastnivån för vald primärfärg påverkas. Varje justering som görs återspeglas omedelbart i bilden. 7. Upprepa steg 3 till 6 för andra färgjusteringar. 8. Kontrollera att du gjort alla önskade justeringar. 9. Avsluta och spara inställningarna genom att trycka på MENU/EXIT. Sidväxling fjärranvändning Anslut projektorn till en stationär eller bärbar dator med en USB-kabel före användning av sidväxling. Du kan använda ditt visade mjukvaruprogram (på en ansluten dator) som svarar till sida upp/ned kommandon (som Microsoft PowerPoint) genom att trycka på Sida Upp/Ned på fjärrkontrollen. Om sidväxling via fjärranvändning inte fungerar, kontrollera att USB-anslutningar är korrekt utförda och att din dators musdrivrutin är av senaste version. Dölja bilden För att dra publikens fulla uppmärksamhet till presentatören kan du dölja skärmbilden med hjälp av knappen TOM på projektorn eller fjärrkontrollen. Tryck på valfri tangent på projektorn eller fjärrkontrollen för att återställa bilden. Ordet 'BLANK' visas på skärmen hörn när bilden är dold. När denna funktion är aktiverad med en ljudingång ansluten, ljudet kan fortfarande höras. Det går att ställa in tiden för tom skärm på menyn SYSTEMINSTÄLLNING : Enkel > Driftsinställningar > Timer för svart bild så att projektorn visar bilden automatiskt efter en tid utan åtgärder på en tom skärm. Tidslängden kan ställas in från 5 till 30 minuter i 5- minuters steg. Blockera inte projektionslinsen eftersom detta kan värma upp det blockerade objektet. Ställa in vilotimer Det går att ställa in vilotimern så att projektorns stängs av efter angiven tid utan aktivitet (oavsett signal). Ställ in vilotimern i SYSTEMINSTÄLLNING : Enkel > Driftsinställningar > Viloläge from och välj Inaktivera/30 min/1 hr/2 hr/3 hr/4 hr/8 hr/ 12 hr. 34 Användning

35 Frysa bilden Frys bilden genom att trycka på FRYS på fjärrkontrollen. Ordet FRYS visas på skärmen. Återställ funktionen genom att trycka på valfri knapp på projektorn eller fjärrkontrollen. Även om bilden på skärmen är frusen så fortsätter filmen på videokällan att rulla. Om den inkopplade enheten även sänder ut ljud kommer ljudet att höras även om bilden är frusen på skärmen. Användning vid hög höjd Vi rekommenderar att du använder Höghöjdsläge när du befinner dig mellan 1500 m 3000 m över havet, och rumstemperaturen är mellan 0-35 C. Använd inte Höghöjdsläge om din altitud är mellan 0 m and 1500 m och rumstemperaturen är mellan 0-35 C. Projektorn blir för kall om du slår på detta läge under sådant villkor. Aktivera Höghöjdsläge: 1. Tryck MENU/EXIT och tryck sedan / tills SYSTEMINSTÄLLNING : Avancerad menyn är markerad. 2. Tryck på för att markera Höghöjdsläge och tryck på / för att välja På. En bekräftelse visas. 3. Markera Ja och tryck på MODE/ENTER. Hantering i "Höghöjdsläge" kan orsaka högre decibel av brus eftersom ökad fläkthastighet krävs för att förbättra den genomsnittliga systemavkylningen och prestandan. Om du använder den här projektorn under andra extrema förhållanden (förutom ovanstående) kan den automatiska avstängningen aktiveras, vilket skyddar projektorn mot överhettning. I så fall löser du problemet genom att växla till höghöjdsläget. Detta innebär emellertid inte att projektorn kan fungera under alla tänkbara svåra och extrema förhållanden. Justera ljudet Ljudjusteringarna som utförs nedan kommer ha en effekt på projektorns högtalare. Se till att du har utfört en korrekt anslutning till projektorns ljudingång. Se Anslutning på sidan 19 för anslutning av ljudingång. Stänga av ljudet För att justera ljudnivån, tryck på TYST på fjärrkontrollen, eller: 1. Tryck MENU/EXIT och tryck sedan / tills SYSTEMINSTÄLLNING : Avancerad menyn är markerad. 2. Tryck på för att markera Ljudinställningar och tryck på MODE/ENTER. Sidan för ljudinställningar visas. 3. Markera Tyst och välj På. Användning 35

36 Justera ljudnivån Justera ljudnivån genom att trycka på VOLUME +/VOLUME- på fjärrkontrollen eller: 1. Upprepa steg 1-2 ovan. 2. Markera Volym och välj önskad ljudnivå. Stänga av ringsignalen Ström på/av Stänga av signalen: 1. Upprepa steg 1-2 i avsnittet Tysta ljudet. 2. Markera Signal för påslagning/avstängning och välj Av. Enda sättet att ändra på Ström på/av ringsignal är att välja På eller Av här. Inställningen ändras inte av att ljudet stängs av eller att ljudnivån ändras. Justera mikrofonens ljudnivå. För att justera ljudnivån, tryck MIC/VOL +/- på fjärrkontrollen, eller 1. Upprepa steg 1-2 i avsnittet Tysta ljudet. 2. Markera Mikrofonvolym och välj önskad ljudnivå. Mikrofonljudet fortsätter att fungera även om Tyst aktiverats. SRS på/av Använda skärmvisningsmenyn 1. Tryck MENU/EXIT och tryck sedan / tills SYSTEMINSTÄLLNING : Avancerad menyn är markerad. 2. Tryck på för att markera Ljudinställningar och tryck på MODE/ENTER. Sidan för ljudinställningar visas. 3. Markera SRS och tryck på / för att välja På/Av. 36 Användning

37 Visa fler än en bildkälla samtidigt. Projektorn kan visa bilder från två bildkällor samtidigt, vilken kan förstärka presentationen på ett intressant sätt. Kontrollera att signalerna som visas är korrekt anslutna till projektorn. Använda skärmmenyn 1. Tryck MENU/EXIT och tryck sedan / tills VISNING menyn är markerad. 2. Tryck på för att markera PIP och tryck på MODE/ENTER. PIP-sidan visas. 3. Markera PIP och tryck / för val På. Projektorn väljer två aktiva signaler att visa och den senast visade bilden visas på den stora skärmen som huvudkälla. PIP-funktionen fungerar med källkombinationerna nedan. Källa 1 Komponent Dator Video S-Video Källa 2 HDMI V V V V 4. Ändra Huvudkälla eller Sekundär källa genom att trycka på för att markera Huvudkälla eller Sekundär källa, använd / för att markera källan som visas i huvudfönstret (större) eller i det andra (mindre) fönstret. 5. Justera skärmmenyinställningarna för en av de två källorna (huvud eller andra) genom att markera Aktivt fönster och trycka på / för att välja källan som ska justeras. Inställningarna som gjordes i skärmmenyerna verkställs endast i det aktiva fönstret. 6. Ändra den mindre bildens position genom att markera Position och trycka på / flera gånger tills en lämplig position valts. 7. Ändra den mindre bildens storlek genom att markera Storlek och trycka på / för att ställa in PIP-storleken med Liten eller Stor. 8. Stäng skärmmenyn genom att trycka på MENU/EXIT flera gånger tills menyn försvinner. Användning 37

38 Anpassa projektorns menyvisning Skärmmenyerna kan ställas in enligt dina önskemål. Följande inställningar påverkar inte projektorns inställningar, drift eller prestanda. Tid för menyvisning på menyn SYSTEMINSTÄLLNING : Enkel > Menyinställningar ställer in tidslängden som skärmvisningsmenyn kommer att vara aktiv efter din sista knapptryckning. Du kan ange en tidsperiod på mellan 5 och 30 sekunder i steg om 5 sekunder. Använd / för att välja en lämplig tid. Menyplacering i menyn SYSTEMINSTÄLLNING : Enkel > Menyinställningar ställer in skärvisningens position på fem platser. Använd / för att välja en föredragen position. Språk i menyn SYSTEMINSTÄLLNING : Enkel ställer in ditt språk för skärmvisningsmenyerna (OSD). Använd / för att välja språk. Påminnelsemeddelande i menyn SYSTEMINSTÄLLNING : Enkel >Menyinställningar ställer in om påminnelsemeddelanden ska visas på skärmen. Använd / för att välja önskad inställning. Stänga av projektorn 1. Tryck på II Power (Ström) så visas ett bekräftelsemeddelande. Om du inte svarar inom några sekunder försvinner meddelandet. Tryck på AV på fjärrkontrollen för att stänga av projektorn. 2. Tryck på II Power (Ström) en gång till. Luz indicadora POWER blinkar rött, projektorlampan släcks och fläktarna fortsätter att gå under ca 90 sekunder för att kyla ned projektorn. Det går inte att utföra några kommandon på projektorn medan den svalnar. Detta är till för att skydda lampan. 3. När nedkylningen är klar lyser Luz indicadora POWER med fast rött sken och fläktarna stannar. 4. Koppla ur strömkabeln från vägguttaget om projektorn inte kommer användas under en längre tidsperiod. Om projektorn inte stängs av ordentligt, för att skydda lampan, när du försöker starta projektorn igen kommer fläktarna köras i några minuter för kylning. Tryck på Power (Ström) igen när fläktarna har stannat för att starta projektorn och Luz indicadora POWER tänds med rött sken. Verkligt lampliv kan variera beroende på miljöfaktorer och användning. 38 Användning

39 Kontrollera projektorn i LAN-miljö I Nätverksinställningar kan du hantera projektorn via en webbläsare från en dator när datorn och projektorn anslutits ordentligt till samma lokala nätverk. Konfigurera inställningarna för tråd-lan Internet IP-router I DHCP-miljö: 1. Anslut ena änden av en RJ45-kabel till projektorns LAN-ingång och den andra änden till RJ45-porten. 2. Tryck MENU/EXIT och tryck sedan / tills SYSTEMINSTÄLLNING : Avancerad menyn är markerad. 3. Tryck på för att markera Nätverksinställningar och tryck på MODE/ENTER. Sidan Nätverksinställningar visas. 4. Tryck på för att markera Trådbundet nätverk och tryck på MODE/ENTER. 5. Tryck på för att markera DHCP och tryck på sedan på / för att välja På. 6. Tryck på för att markera Verkställ och tryck på MODE/ENTER. 7. Ange Trådbundet nätverk-sidan igen. IP-adress, Nätmask, Standard-gateway och DNS-server-inställningarna visas. Anteckna IP-adressen. Om IP-adressen fortfarande inte visas, kontakta din ITS-administratör. I icke-dhcp-miljö: 1. Upprepa steg 1-4 ovan. 2. Tryck på för att markera DHCP och tryck på / för att välja Av. 3. Kontakta din ITS-administratör för information om IP-adress, Nätmask, Standardgateway och DNS-server-inställningarna. 4. Tryck på för att välja det kommando du vill ändra på och ange värdet. 5. Tryck på för att markera Verkställ och tryck på MODE/ENTER. Konfigurera inställningarna för trådlöst LAN BenQ trådlös dongel Användning 39

40 1. Anslut BenQ trådlös dongel (extra tillbehör) till TYP A USB-ingången på projektorn. 2. Kontrollera att projektorn är på. 3. Gå till SYSTEMINSTÄLLNING : Avancerad > Nätverksinställningar > Trådlöst nätverk på skärmmenyn och tryck på LÄGE/ENTER. 4. Kontrollera att Status är Anslut. 5. Kontrollera att SSID-informationen visas. 6. Markera Anslutningsläge och tryck på / för att välja AP eller Infrastruktur. I läget AP måste du använda datorns trådlösa anslutningsverktyg för att söka efter projektorns SSID och ansluta till det. Använd läget Infrastruktur genom att både ansluta datorn och projektorn till samma AP-router och ansluta med IP-adressen. 7. Ange projektorns IP-adress längst ned på nätverksskärmen i webbläsarens adressfält och tryck på Retur. 8. Hämta och installera Q Presenter på datorn. Använd programmet för att överföra skrivbordsinnehåll till nätverksprojektorn via en lokal nätverksanslutning. Se Visa bilder via Q Presenter på sidan 49 för detaljer. Om WEP-nyckeln är inställd i projektorn måste användaren ange lösenordet för WEP-nyckeln för att kunna ansluta till nätverket. Fjärrkontrollera projektorn via en webbläsare När du konfigurerat LAN-inställningarna kan du hitta projektorns IP-adress nertill på nätverksskärmen. Du kan använda vilken dator som helst som befinner sig på samma LAN för att kontrollera projektorn. 1. Ange projektorns adress i webbläsarens adressfält och tryck sedan på Enter. Exempel: 2. Sidan för BenQ:s fjärrnätverksoperationer öppnas. Webbsidans kontroller stöder IE version 7.0 eller senare. 40 Användning

41 Illustrationerna för webbsidekontrollerna, Q Presenter och USB Reader är avsedda som förklaringar och kan variera från den faktiska designen på din projektor. 3. Klicka på Ladda ner för att spara Q Presenter på din dator. Du kan också länka till webbsidekontrollerna från Q Presenter > Inställningar > Avancerade inställningar > Kontrollera projektor via webbsida på sida Utför programvaruinstallationen. 5. Öppna Q Presenter, sök och anslut en nätverksbildskärm. Se Visa bilder via Q Presenter på sidan 49 för detaljer. På sidan Virtuellt tangentbord kan du använda datorn som om du använde fjärrkontrollen eller projektorns kontrollpanel. i i Användning 41

42 i. De här knapparnas funktioner är desamma som på fjärrkontrollen. Se Fjärrkontrollen på sidan 12 för detaljer. På sidan Bildskärmsinställningar kan du använda projektorn på samma sätt som du använder OSD-menyerna. Dessa funktioner har en del användbara menyinställningar. På sidan Bildinställningar kan du använda projektorn på samma sätt som du använder PICTURE (BILDINSTÄLLNINGAR)-menyn. 42 Användning

43 Informationssidan visar projektorns information och status. På sidan Konferenskontroll går det att styra bildskärmsstatus för alla datorer anslutna till den här projektorn. Användning 43

44 Crestron-sidan är endast tillgänglig om du är ansluten till ett tråd-lan. Den ger dig också möjligheten att fjärrkontrollera projektorn. Crestron stöder RoomView version i ii i i iii i. Funktionerna för de här knapparna är desamma som i OSD-menyerna eller på fjärkontrollen. Se 2. PICTURE (BILDINSTÄLLNINGAR) på sidan 60 och Fjärrkontrollen på sidan 12 för detaljer. Menyknappen kan också användas till att gå tillbaka till tidigare OSD-meny, avsluta och spara menyinställningarna ii. Byt ingångskälla genom att klicka på önskad signal. iii. Du kan välja det OSD-språk du föredrar. 44 Användning

45 På verktygssidan kan du hantera projektorn, konfigurera inställningarna för LAN-kontrollerna och säker åtkomst för fjärrnätverksoperationer på den här projektorn. i iii ii iv v i. Du kan ge projektorn ett namn och kontrollera dess placering och vem som är ansvarig för den. ii. Du kan justera inställningarna för tråd-lan. iii. När de ställts in lösenordsskyddas åtkomst av fjärrnätverksoperationer på den här projektorn. iv. När de ställts in lösenordsskyddas åtkomst av verktygssidan. När justeringarna gjorts, tryck på Skicka för att spara data på datorn. v. Tryck på exit (avsluta) för att återgå till Crestron-sidan för fjärrnätverksoperationer. Användning 45

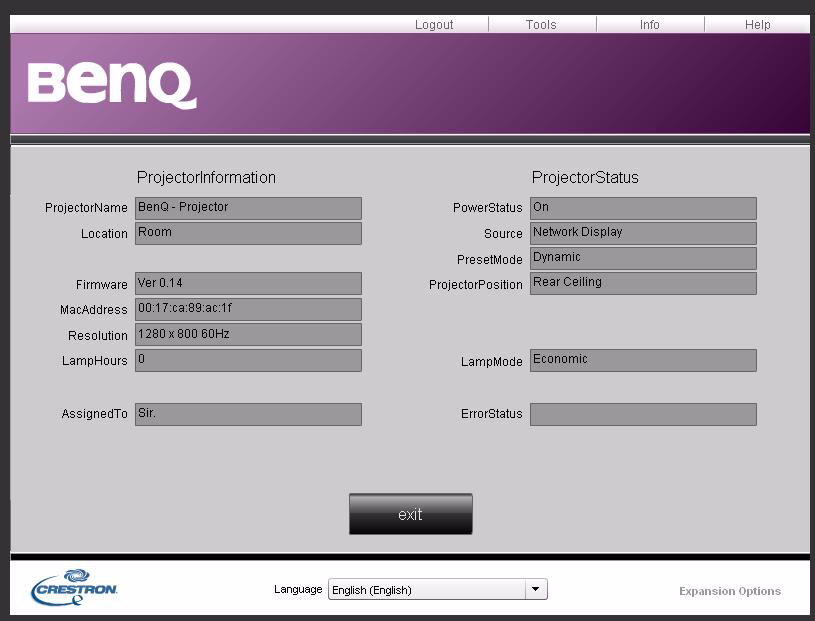

46 Informationssidan visar projektorns information och status. i i. Tryck på exit (avsluta) för att återgå till Crestron-sidan för fjärrnätverksoperationer. På administratörssidan kan du ange enkel, tråd-lan, trådlös LAN och postsidorna när lösenordet angetts. Standardlösenordet är För att ändra på lösenordet, gå till sidan Enkel. 46 Användning

47 På sidan Enkel kan du ändra lösenordet och välja anslutna personer. Antalet anslutna personer kan påverka prestanda för visning över nätverk. På sidan Tråd-LAN kan du justera inställningarna för tråd-lan. Användning 47

48 På sidan Trådlöst LAN kan du justera inställningarna för trådlöst LAN. Max längd för SSID-strängen är 16 bitar. Använd en annan SSID när fler än två projektorer ansluts via trådlöst LAN. På sidan Post kan du skicka e-postpåminnelser till din ITS-administratör. Du kan först pröva E-posttestfunktionerna för att kontrollera att Påminnelse-e-post fungerar. 48 Användning

49 Visa bilder via Q Presenter Q Presenter är en applikation som körs på värddatorn. Den ansluter till en tillgänglig nätverksbildskärm och överför skrivbordsinnehållet till nätverksbildskärmen via den lokala nätverksanslutningen. Se till att stänga av andra program för virtuell nätverkskontroll innan du använder Q Presenter. 1. Anslut projektorn med en RJ45-kabel och se till att din bärbara eller stationära dator också anslutits till LAN-nätverket. Se Konfigurera inställningarna för tråd-lan på sidan 39 och Konfigurera inställningarna för trådlöst LAN på sidan 39 för detaljer. 2. Leta rätt på IP-adressen och ange projektorns adress i webbläsarens adressfält. Se Fjärrkontrollera projektorn via en webbläsare på sidan 40 för detaljer. 3. Ladda ner Q Presenter, packa upp det och avsluta programinstallationen. 4. Efter installation, dubbelklicka på Q Presenter-ikonen. Q Presenter-sidan öppnas. 5. Klicka på sökikonen. På söksidan kan du söka efter och ansluta till en nätverksbildskärm. iv i ii iii i. Ange IP-adressen (se Fjärrkontrollera projektorn via en webbläsare på sidan 40 för detaljer) eller klicka på Search (Sök). Användning 49

50 ii. Projektorer länkade till LAN kommer att hittas. Välj den projektor du vill länka. iii. Klicka på Connect (Anslut). Du bör sedan kunna se bilden på projektorn. iv. Klicka för att koppla ned alla anslutna projektorer. På sidan Speciella egenskaper finns en del avancerade funktioner för hantering av den visade bilden på din projektor. i ii iii i. Fullskärm: hela bilden visas på projektorn. Valbar: en fyrkant öppnas som du kan flytta på och dra över det område du vill visa publiken. 50 Användning

51 ii. Du kan välja att avsluta/påbörja visning av skrivbordsinnehållet på anslutna nätverksbildskärmar. iii. 4-1 Visa (upp till fyra datorer kan visas på en projektor på samma gång). Klicka på den plats du vill visa. Fyra platser kan väljas (1-4) eller två platser (V och H) om det är två datorer. När du klickat på den plats du vill visa visas bilden på projektorn. Du kan välja plats när du vill, till och med återgå till fullskärm eller tom skärm. På inställningssidorna för Enkel och Avancerat kan du konfigurerar Q Presenter. i ii iii v iv vi i. Du kan välja om du vill aktivera fjärrskrivbordsfunktionen. Om fjärrskrivbordsfunktionen aktiverats kan du byta namn och lösenord. Om den inte aktiverats är Namn och Lösenord gråmarkerade. ii. Du kan ställa in namn och lösenord på den anslutna datorn. Namnet måste bestå av åtta kapitäler från A-Z & 0-9. Lösenordet måste bestå av sex siffror mellan 1 och 4. iii. När Q Presenter installerats identifierar programmet automatiskt språket för datorns operativsystem och installerar samma språk. Om språket inte inkluderats behålls engelska som standardinställning. iv. Du kan välja om du vill aktivera notifieringsmeddelanden. v. När du aktiverat 1:N-visning kan 1PC/NB visa upp till åtta projektorer på samma gång. vi. När inställningen gjorts, tryck på Verkställ för att spara ändringarna. Användning 51

52 vii viii ix x vii. Du kan välja Video- eller Grafik-visningsläge. Grafikläge: sämre bildkvalitet men högre överföringshastighet. Videoläge: bättre bildkvalitet men lägre överföringshastighet. Faktisk överföringsprestanda avgörs dock av den aktuella nätverksanvändningen. viii.du kan välja om du vill öppna Q Presenter automatiskt när datorn startas. ix. När inställningen gjorts, tryck på Verkställ för att spara ändringarna. x. Du kan länka till BenQ:s sida för fjärrnätverksoperationer på sida Användning

53 Använda Webbkontrollås Denna funktion är utformad att förhindra att obehöriga ändrar projektorns inställningar genom projektorns nätverksvisningssystem. Aktivera funktionen: 1. Ange projektorns adress i webbläsarens adressfält när datorn är ansluten till projektorn och tryck på Retur. 2. Gå till Admin-sidan i projektorns nätverksvisningssystem. 3. Ange det aktuella lösenordet. 4. Klicka på PÅ i raden Webbkontrollås. Nästa gång någon ansluter till projektorn har sidan Projektorns nätverksvisningssystem begränsade funktioner. Inaktivera funktionen: 1. Gå till Admin-sidan i projektorns nätverksvisningssystem. 2. Ange det aktuella lösenordet. 3. Klicka på AV på raden Webbkontrollås. Det går även att använda skärmmenyn för att växla funktionen: 1. Gå till menyn SYSTEMINSTÄLLNING : Avancerad > Säkerhetsinställn. > Webbkontrollås i skärmmenyn. 2. Välj På eller Av genom att trycka på /. Meddelandet ANGE LÖSENORD visas. Ange det aktuella lösenordet. Användning 53

54 Använda Inloggningskod för projicering Denna funktion ger nätverksvisning genom rätt projektor. Växla funktionen: 1. Gå till menyn SYSTEMINSTÄLLNING : Avancerad > Nätverksinställningar i skärmmenyn. Tryck på MODE/ENTER. 2. Tryck på för att markera Inloggningskod för projicering och tryck på / för att välja På eller Av. När funktionen är aktiverad genererar projektorn en slumpmässig, fyrsiffrig kod uppe till höger när källan växlar till nätverksvisning. Ange den fyrsiffriga koden i Q Presenter vid anslutning till projektorn. 54 Användning

55 Presentation från en USB-läsare Den här funktionen visar ett bildspel med bilder lagrade på en USB-flashenhet ansluten till projektorn. Den kan eliminera behovet av en datorkälla. Bildfilstyper USB-läsaren visa bilder i JPEG-, GIF-, TIFF-, PNG- och BMP- format. En fyrkantig ruta visas i filnamnet istället för oidentifierade tecken. Det filnamnet stöds inte. Filer i GIF-, TIFF-, PNG- och BMP-format kan endast visas om de är mindre än WXGA (1280 x 800). Om en mapp innehåller fler än 200 bilder visas bara de första 200 bilderna. Förberedelser Visa bilder i ett bildspel på följande sätt: 1. Anslut en USB-flashenhet till din dator och kopiera filer från datorn till USBflashenheten. 2. Starta projektorn om det behövs. 3. Ta bort USB-flashenheten från datorn och sätt i den i projektorns USB TYP-A-uttag. 4. Visning av miniatyrer. Kontrollera USB-läsaren Vid visning av miniatyrer: v ii i iii iv i. Miniatyrer Användning 55

56 ii. Vald mapp iii. Stött filformat iv. Ostött filformat v. Aktuell sökväg och sidnummer Till Tryck öppen mapp Retur bläddra igenom miniatyrer fyra piltangenter återgå till en föregående sida Auto stäng USB-läsaren Avsluta ändra till en annan sida / återgå till första sidan i den mappen Tillb. starta bildspel Bildspel när en bild markerats. justera USB-läsarinställningar Inställning Under bildspel: Till gå till föregående eller nästa bild / Tryck 56 Användning

57 vrid bilden i 90 grader medurs/moturs / (Vridningen är tillfällig. Bilden återgår till dess ursprungliga riktning när du återgår till miniatyrerna) återgå till en föregående sida Auto starta/stoppa bildspel Retur Inställningssida: i ii iii iv i. Du kan justera sorteringsinställningarna ii. Du kan justera bildspelsinställningarna iii. Tryck på OK för att spara inställningarna. iv. Tryck på Avbryt för att ignorera ändringen. Användning 57

58 Fjärrskrivbordskontroll via Q Presenter Q Presenter kan utföra fjärrskrivbordskontroll (Remote Desktop Control, RDC) för värddatorn från projektorplatsen. 1. Ställ in RDC inloggningskontot (användarnamn och lösenord) i Q Presenter. Name (Namn): måste vara åtta kapitäler A-Z och siffror 0-9. Password (Lösenord): måste vara sex siffror mellan 1 och 4. Om en stor skara åskådare tittar på skärmen när lösenordet anges förflyttas siffran upp, till vänster, ner, till höger i ordningsföljd 1 till 4 på fjärrkontrollens eller projektorns knappsats. Om flera liknande Q Presenter-namn påträffas visas felmeddelandet Dubblett på projektorns skärmmeny. 2. Aktivera fjärrskrivbordets kontrollfunktion i Q Presenter > Settings (Inställningar) > Basic Settings (Enkla inställningar). 58 Användning
