1 TRIAX CR 310 Digital Kabel-TV mottagare Bruksanvisning K7_ENGLISH

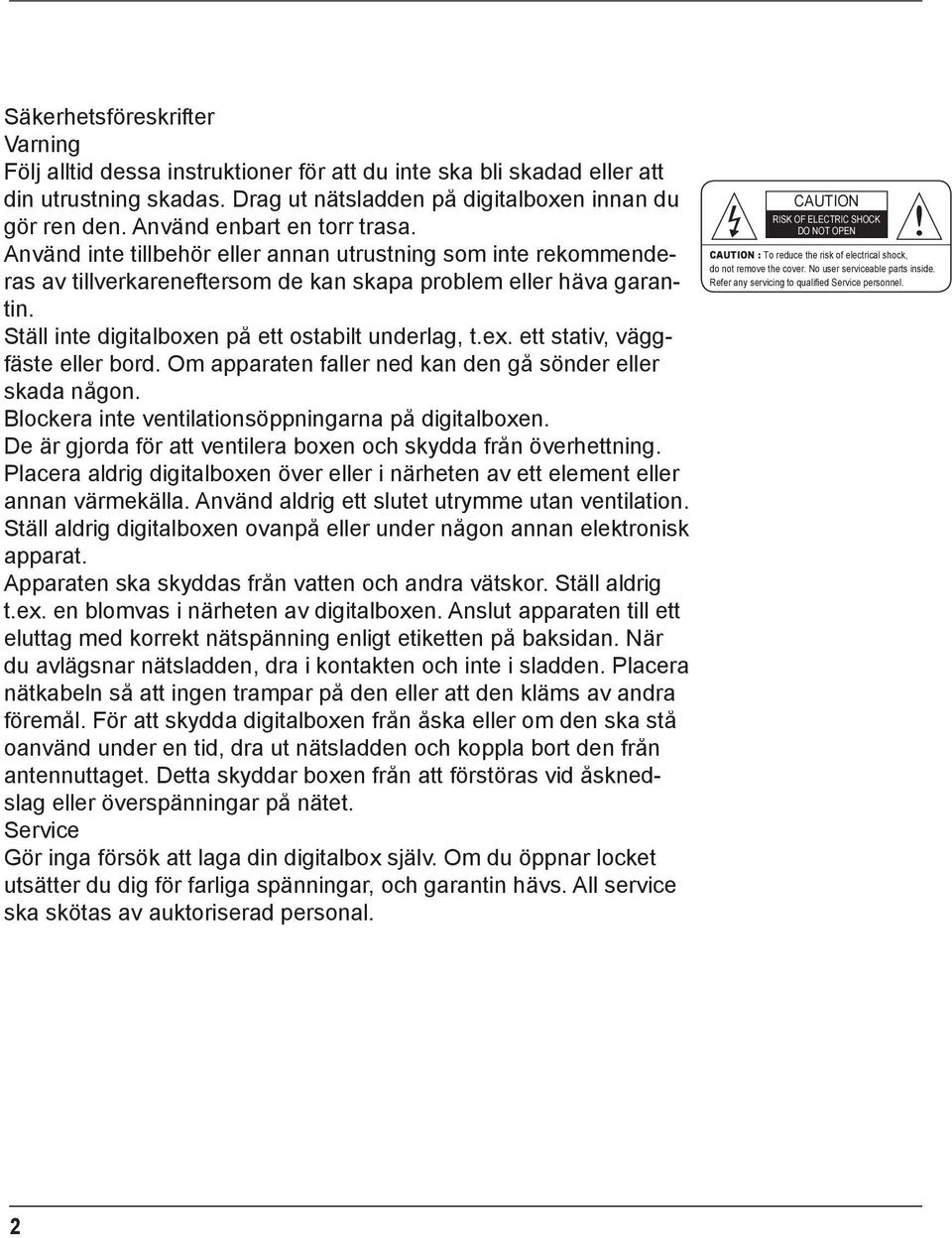

2 ENGLISH Säkerhetsföreskrifter Varning Följ alltid dessa instruktioner för att du inte ska bli skadad eller att din utrustning skadas. Drag ut nätsladden på digitalboxen innan du gör ren den. Använd enbart en torr trasa. Använd inte tillbehör eller annan utrustning som inte rekommenderas av tillverkareneftersom de kan skapa problem eller häva garantin. Ställ inte digitalboxen på ett ostabilt underlag, t.ex. ett stativ, väggfäste eller bord. Om apparaten faller ned kan den gå sönder eller skada någon. Blockera inte ventilationsöppningarna på digitalboxen. De är gjorda för att ventilera boxen och skydda från överhettning. Placera aldrig digitalboxen över eller i närheten av ett element eller annan värmekälla. Använd aldrig ett slutet utrymme utan ventilation. Ställ aldrig digitalboxen ovanpå eller under någon annan elektronisk apparat. Apparaten ska skyddas från vatten och andra vätskor. Ställ aldrig t.ex. en blomvas i närheten av digitalboxen. Anslut apparaten till ett eluttag med korrekt nätspänning enligt etiketten på baksidan. När du avlägsnar nätsladden, dra i kontakten och inte i sladden. Placera nätkabeln så att ingen trampar på den eller att den kläms av andra föremål. För att skydda digitalboxen från åska eller om den ska stå oanvänd under en tid, dra ut nätsladden och koppla bort den från antennuttaget. Detta skyddar boxen från att förstöras vid åsknedslag eller överspänningar på nätet. Service Gör inga försök att laga din digitalbox själv. Om du öppnar locket utsätter du dig för farliga spänningar, och garantin hävs. All service ska skötas av auktoriserad personal. CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION : To reduce the risk of electrical shock, do not remove the cover. No user serviceable parts inside. Refer any servicing to qualified Service personnel. 2

3 Innehåll Fjärrkontroll... 4 Framsida... 6 Baksida... 8 Inkoppling av utrustning... 9 Grundläggande hantering...11 Menyguide Enkel installation Huvudmeny Kanalsökning Automatisk sökning Manuell sökning Kanallista Redigera kanallista Programguide Systeminställningar Menyspråk Ljudspråk Språk textremsa SCART-utgång Skärmtyp Bannertid RF-läge RF-kanal Lokal Tid Menygenomskinlighet Ändra PIN-kod Föräldralås Mottagarlås Menylås S/PDIF-utgång Autoavstängning Återskapa fabriksinställing OTA-uppgradering Systeminformation CA-system Verktyg Felsökning ENGLISH 3

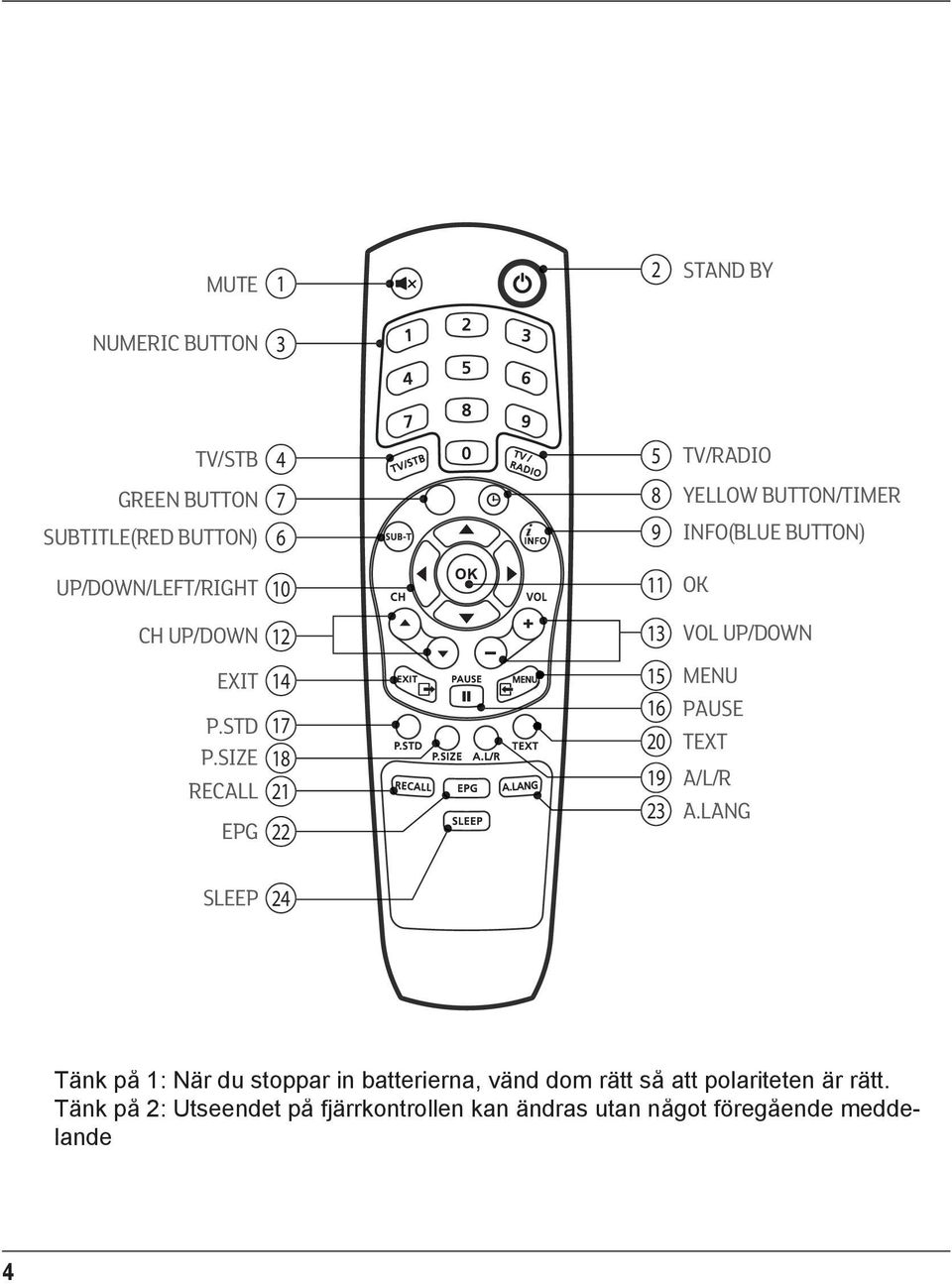

4 ENGLISH Remote Control Unit MUTE 1 2 STAND BY NUMERIC BUTTON 3 TV/STB GREEN BUTTON SUBTITLE(RED BUTTON) UP/DOWN/LEFT/RIGHT CH UP/DOWN EXIT EPG P.STD 17 P.SIZE 18 RECALL TV/RADIO YELLOW BUTTON/TIMER INFO(BLUE BUTTON) OK VOL UP/DOWN MENU PAUSE TEXT A/L/R A.LANG SLEEP 24 Tänk på 1: När du stoppar in batterierna, vänd dom rätt så att polariteten är rätt. Tänk på 2: Utseendet på fjärrkontrollen kan ändras utan något föregående meddelande 4

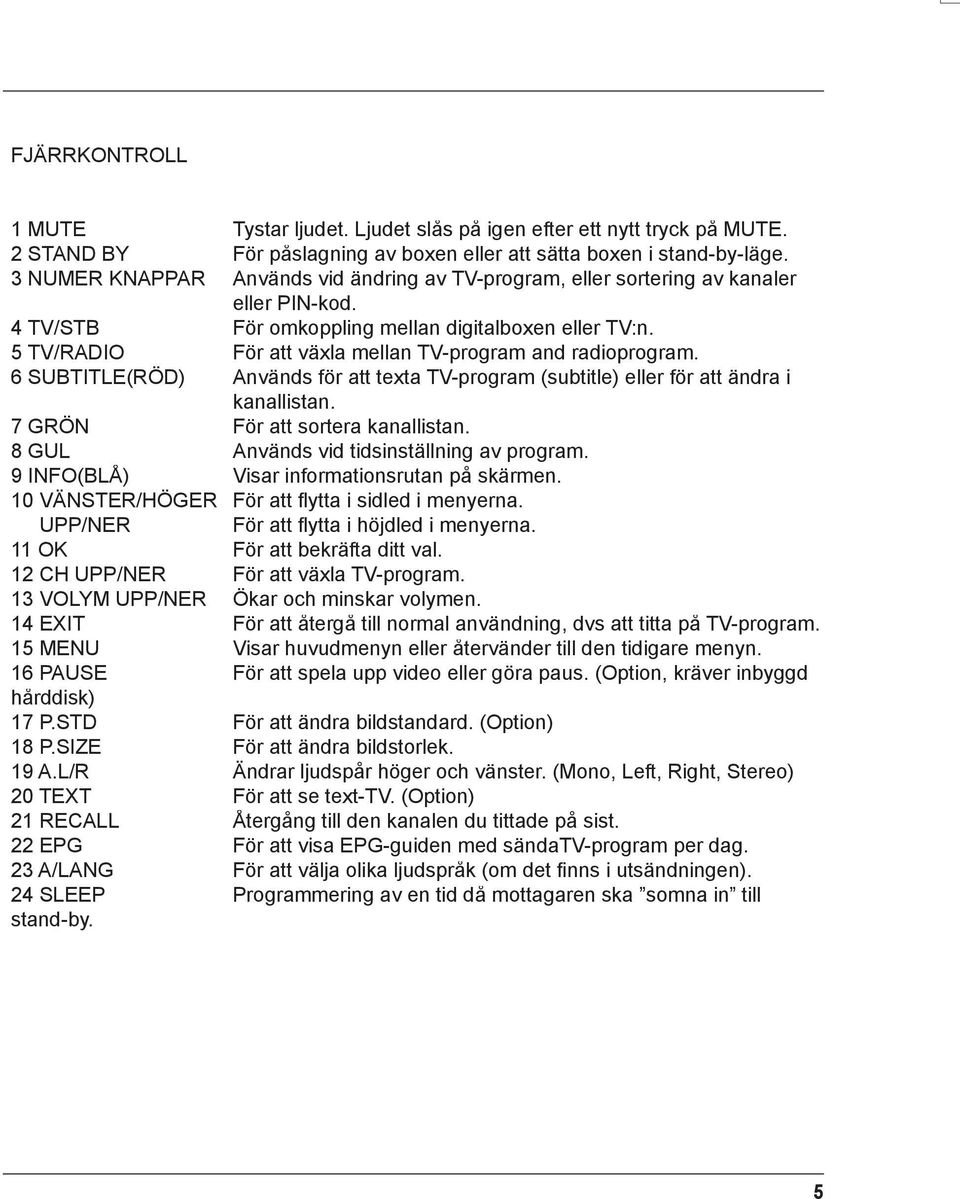

5 FJÄRRKONTROLL MUTE 1 MUTE Tystar ljudet. Ljudet slås på igen efter ett nytt tryck på MUTE. STAND BY 2 STAND BY För påslagning av boxen eller att sätta boxen i stand-by-läge. 3 NUMERIC KNAPPAR BUTTONS Används vid ändring av TV-program, eller sortering av kanaler TV/STB eller PIN-kod. 4 TV/STB För omkoppling mellan digitalboxen eller TV:n. 5 TV/RADIO För att växla mellan TV-program and radioprogram. 6 SUBTITLE(RÖD) SUBTITLE(RED) Används för att texta TV-program (subtitle) eller för att ändra i kanallistan. GREEN 7 GRÖN För att sortera kanallistan. 8 GUL YELLOW Används vid tidsinställning av program. 9 INFO(BLÅ) INFO(BLUE) Visar informationsrutan på skärmen. 10 VÄNSTER/HÖGER För att flytta i sidled i menyerna. LEFT/RIGHT UPP/NER För att flytta i höjdled i menyerna. 11 UP/DOWN OK För att bekräfta ditt val. 12 CH UPP/NER För att växla TV-program. 13 OK VOLYM UPP/NER Ökar och minskar volymen. 14 CHANNEL EXIT UP/DOWN För att återgå till normal användning, dvs att titta på TV-program. 15 MENU Visar huvudmenyn eller återvänder till den tidigare menyn. VOLUME UP/DOWN 16 PAUSE För att spela upp video eller göra paus. (Option, kräver inbyggd hårddisk) EXIT 17 MENU P.STD För att ändra bildstandard. (Option) 18 P.SIZE För att ändra bildstorlek. 19 A.L/R Ändrar ljudspår höger och vänster. (Mono, Left, Right, Stereo) 20 PAUSE TEXT För att se text-tv. (Option) 21 RECALL Återgång till den kanalen du tittade på sist. P.STD 22 EPG För att visa EPG-guiden med sändatv-program per dag. 23 P.SIZE A/LANG För att välja olika ljudspråk (om det fi nns i utsändningen). 24 A.L/R SLEEP Programmering av en tid då mottagaren ska somna in till stand-by. TEXT RECALL EPG A/LANG SLEEP ENGLISH 5

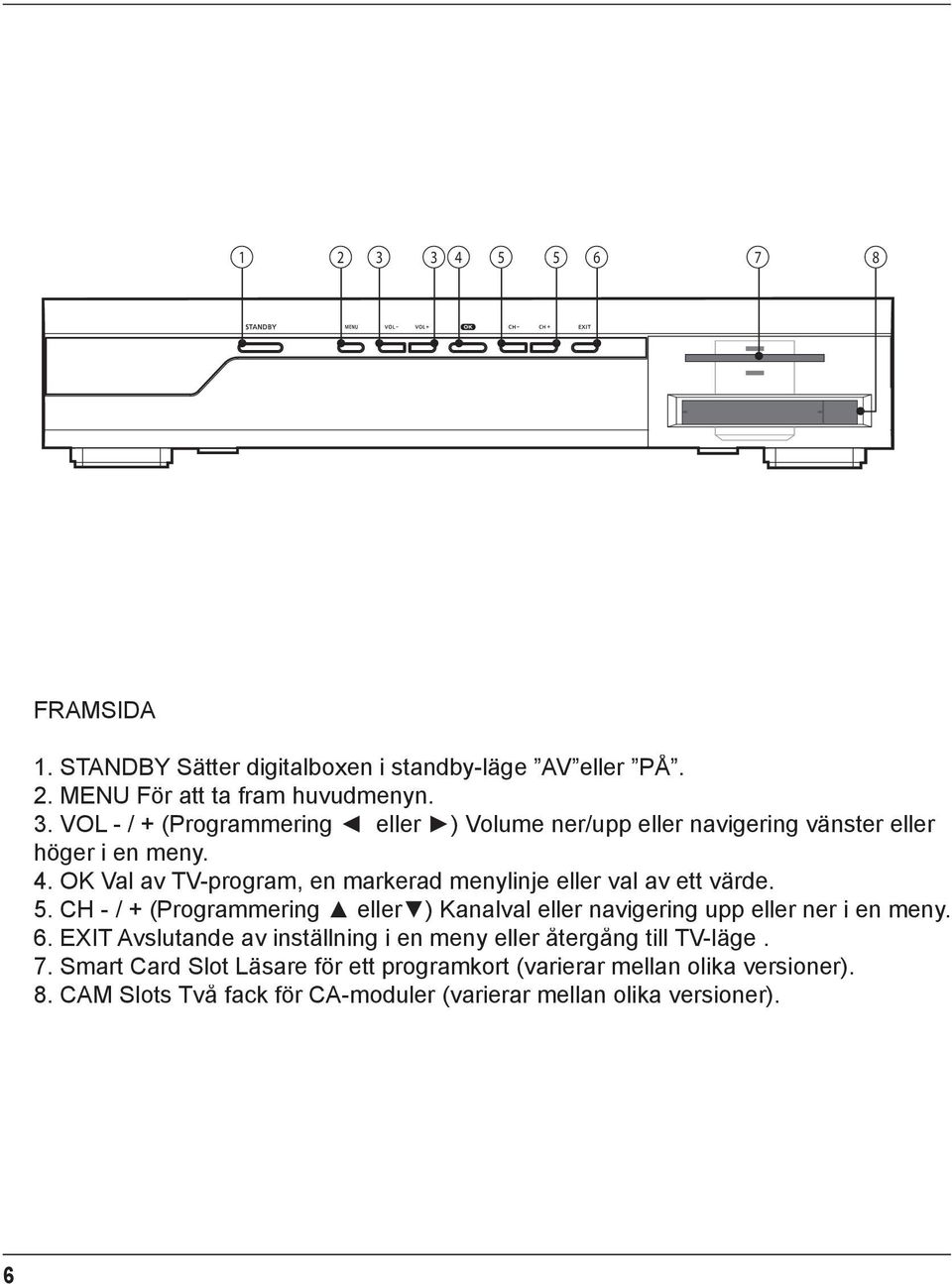

6 ENGLISH Front Panel FRAMSIDA 1. STANDBY Sätter digitalboxen i standby-läge AV eller PÅ. 2. MENU För att ta fram huvudmenyn. 3. VOL - / + (Programmering eller ) Volume ner/upp eller navigering vänster eller höger i en meny. 4. OK Val av TV-program, en markerad menylinje eller val av ett värde. 5. CH - / + (Programmering eller ) Kanalval eller navigering upp eller ner i en meny. 6. EXIT Avslutande av inställning i en meny eller återgång till TV-läge. 7. Smart Card Slot Läsare för ett programkort (varierar mellan olika versioner). 8. CAM Slots Två fack för CA-moduler (varierar mellan olika versioner). 6

7 FRAMSIDA Meddelanden i displayen på framsidan DISPLAY I displayen på framsidan visas med hjälp av LED-dioder olika medelanden. Dessa förklaras nedan. ENGLISH Standby-läge Programnummer i TV-listan Startsekvens Programnummer i radiolistan Av TV-läge MICOM Version STB-mode Boot Loader Version Uppgraderar Download (nedladdning)under uppgradering Under nedladdning Uppgradering färdig CAM(Conditional Access Module) och Programkort(för vissa modeller) Varning Koppla inte in nätsladden till 230 V innan du har gjort alla inkopplingar. Du kan titta på alla TV- och radiokanaler som sänds okodade i nätet utan att behöva skaffa extra tillbehör till digitalboxen. Om du vill kunna titta på kodade TV-kanaler behöver du ett programkort från den operatör som tar betalt för utbudet. Bakom luckan till höger fi nns överst en springa för ett program- kort. Programkortet som ska användas ska stödja kodningssystemet Conax. Kontakta din operatör och kontrollera detta att detta stämmer. Dessutom fi nns det plats för två stycken CA-moduler. Genom att montera en extra CA- modul tillsammans med ett programkort kan boxen användas för andra kodningsystem än Conax. 7

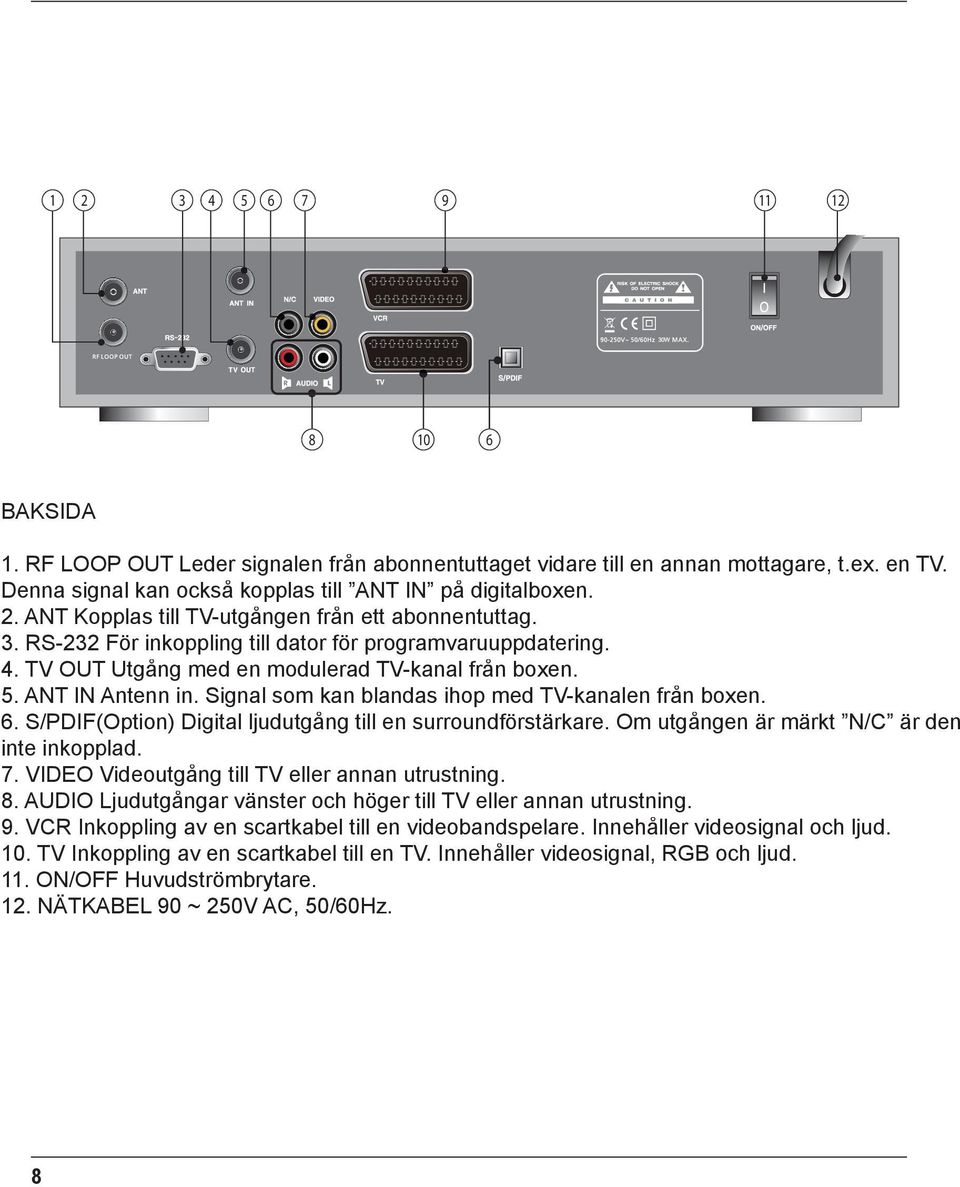

8 ENGLISH Rear Panel BAKSIDA 1. RF LOOP OUT Leder signalen från abonnentuttaget vidare till en annan mottagare, t.ex. en TV. Denna signal kan också kopplas till ANT IN på digitalboxen. 2. ANT Kopplas till TV-utgången från ett abonnentuttag. 3. RS-232 För inkoppling till dator för programvaruuppdatering. 4. TV OUT Utgång med en modulerad TV-kanal från boxen. 5. ANT IN Antenn in. Signal som kan blandas ihop med TV-kanalen från boxen. 6. S/PDIF(Option) Digital ljudutgång till en surroundförstärkare. Om utgången är märkt N/C är den inte inkopplad. 7. VIDEO Videoutgång till TV eller annan utrustning. 8. AUDIO Ljudutgångar vänster och höger till TV eller annan utrustning. 9. VCR Inkoppling av en scartkabel till en videobandspelare. Innehåller videosignal och ljud. 10. TV Inkoppling av en scartkabel till en TV. Innehåller videosignal, RGB och ljud. 11. ON/OFF Huvudströmbrytare. 12. NÄTKABEL 90 ~ 250V AC, 50/60Hz. 8

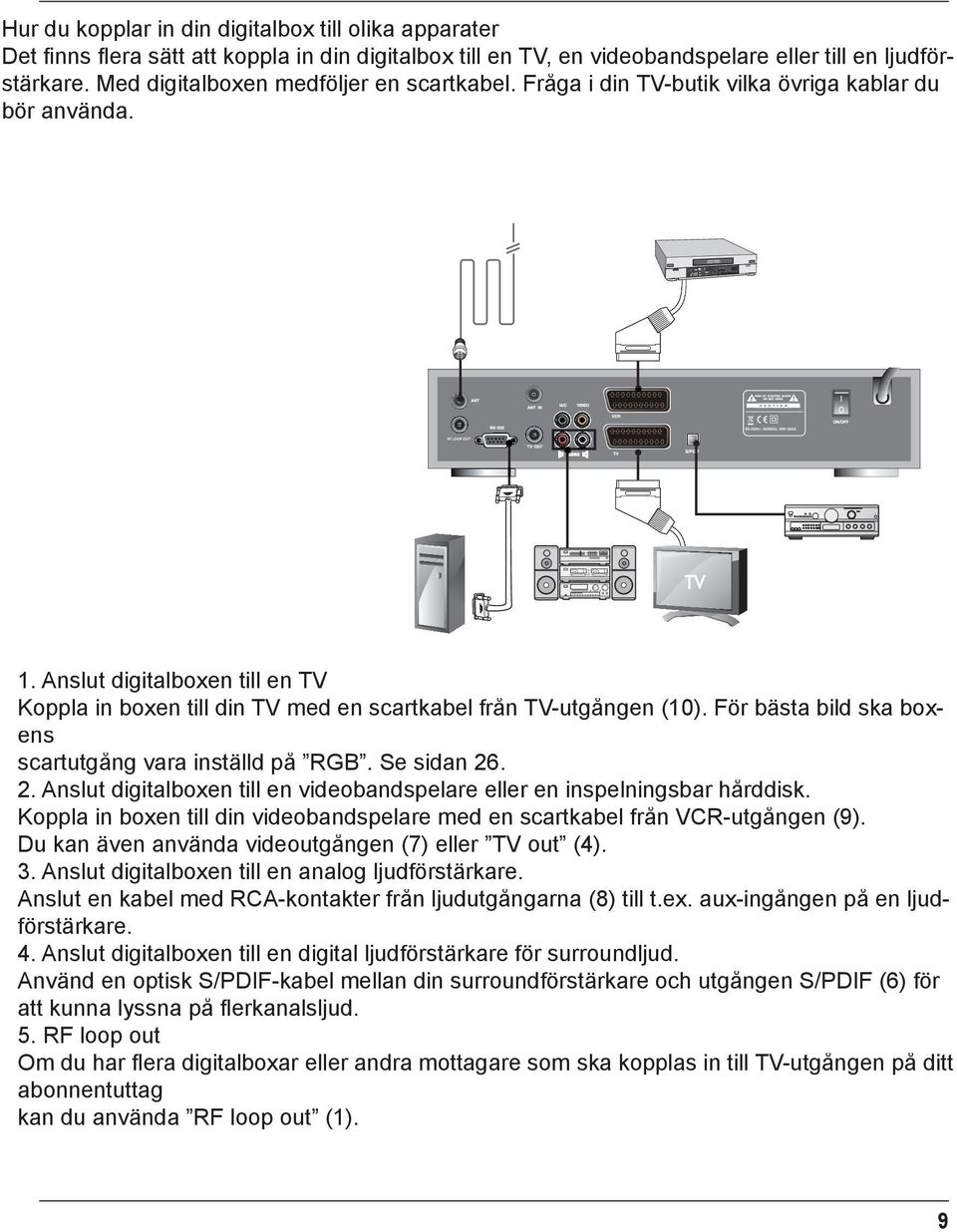

9 Hur du kopplar in din digitalbox till olika apparater Det fi nns fl era sätt att koppla in din digitalbox till en TV, en videobandspelare eller till en ljudför- stärkare. Med digitalboxen medföljer en scartkabel. Fråga i din TV-butik vilka övriga kablar du bör använda. ENGLISH 1. Anslut digitalboxen till en TV Koppla in boxen till din TV med en scartkabel från TV-utgången (10). För bästa bild ska box- ens scartutgång vara inställd på RGB. Se sidan Anslut digitalboxen till en videobandspelare eller en inspelningsbar hårddisk. Koppla in boxen till din videobandspelare med en scartkabel från VCR-utgången (9). Du kan även använda videoutgången (7) eller TV out (4). 3. Anslut digitalboxen till en analog ljudförstärkare. Anslut en kabel med RCA-kontakter från ljudutgångarna (8) till t.ex. aux-ingången på en ljud- förstärkare. 4. Anslut digitalboxen till en digital ljudförstärkare för surroundljud. Använd en optisk S/PDIF-kabel mellan din surroundförstärkare och utgången S/PDIF (6) för att kunna lyssna på fl erkanalsljud. 5. RF loop out Om du har fl era digitalboxar eller andra mottagare som ska kopplas in till TV-utgången på ditt abonnentuttag kan du använda RF loop out (1). 9

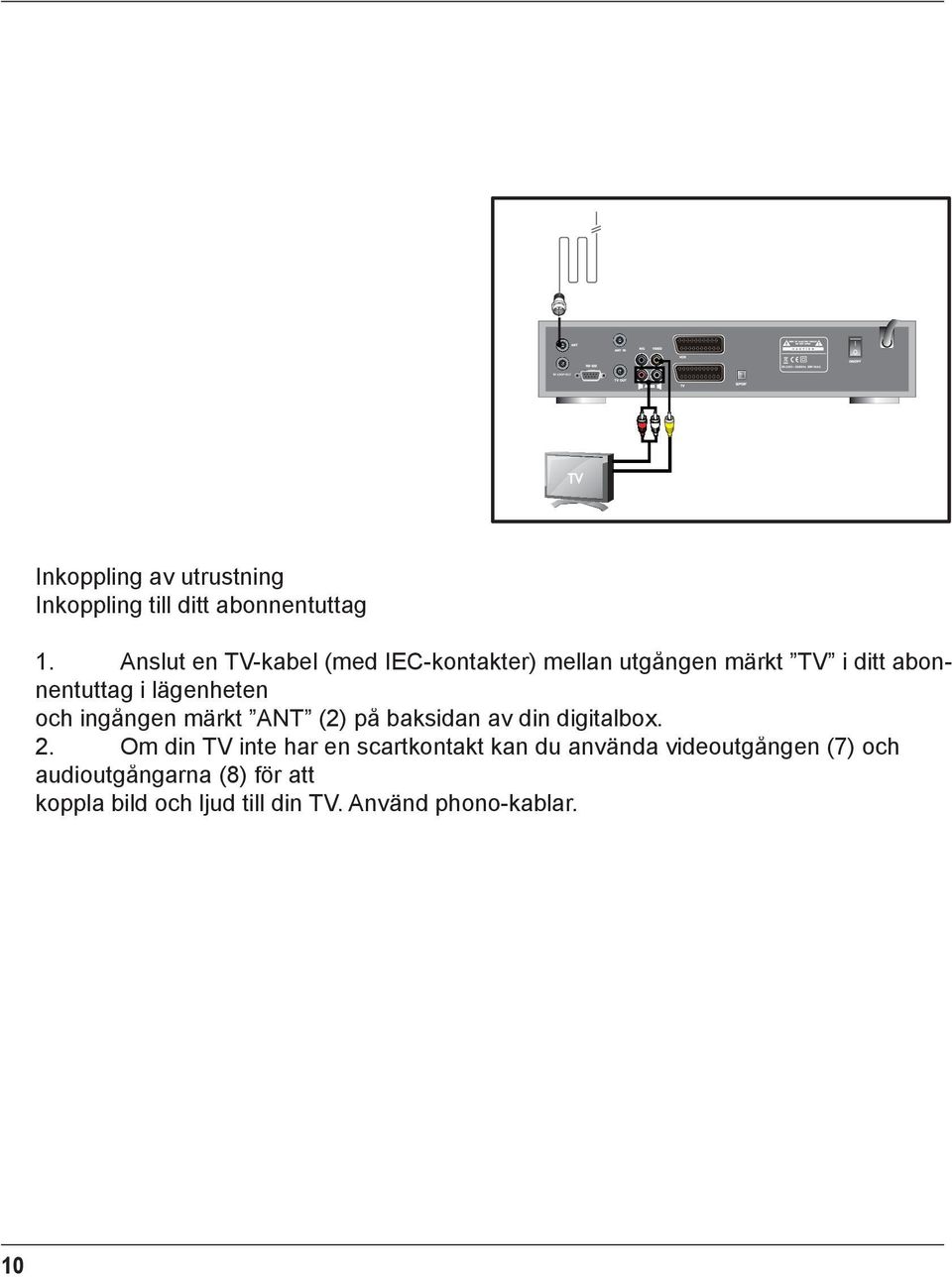

10 ENGLISH Connecting Your Equipment TV with Cable Antenna 1. Connect one end of RCA/Cinch cable to the RCA/ Cinch jack on the back of the STB and the other end to a RCA/Cinch jack on your TV. If your TV doesn t have a RCA/Cinch jack, connect one end of RF cable to the TV OUT on the back of the STB and the other end to a RF input jack on your TV. 2. Connect one end of RF cable to the ANT IN on the back of the STB and the other end to a terrestrial antenna connection or the jack for the public antenna on the wall. 3. Finally connect the coaxial cable from the CATV line to the ANT jack on back of the STB. Inkoppling av utrustning Inkoppling till ditt abonnentuttag 1. Anslut en TV-kabel (med IEC-kontakter) mellan utgången märkt TV i ditt abonnentuttag i lägenheten och ingången märkt ANT (2) på baksidan av din digitalbox. 2. Om din TV inte har en scartkontakt kan du använda videoutgången (7) och audioutgångarna (8) för att koppla bild och ljud till din TV. Använd phono-kablar. 10

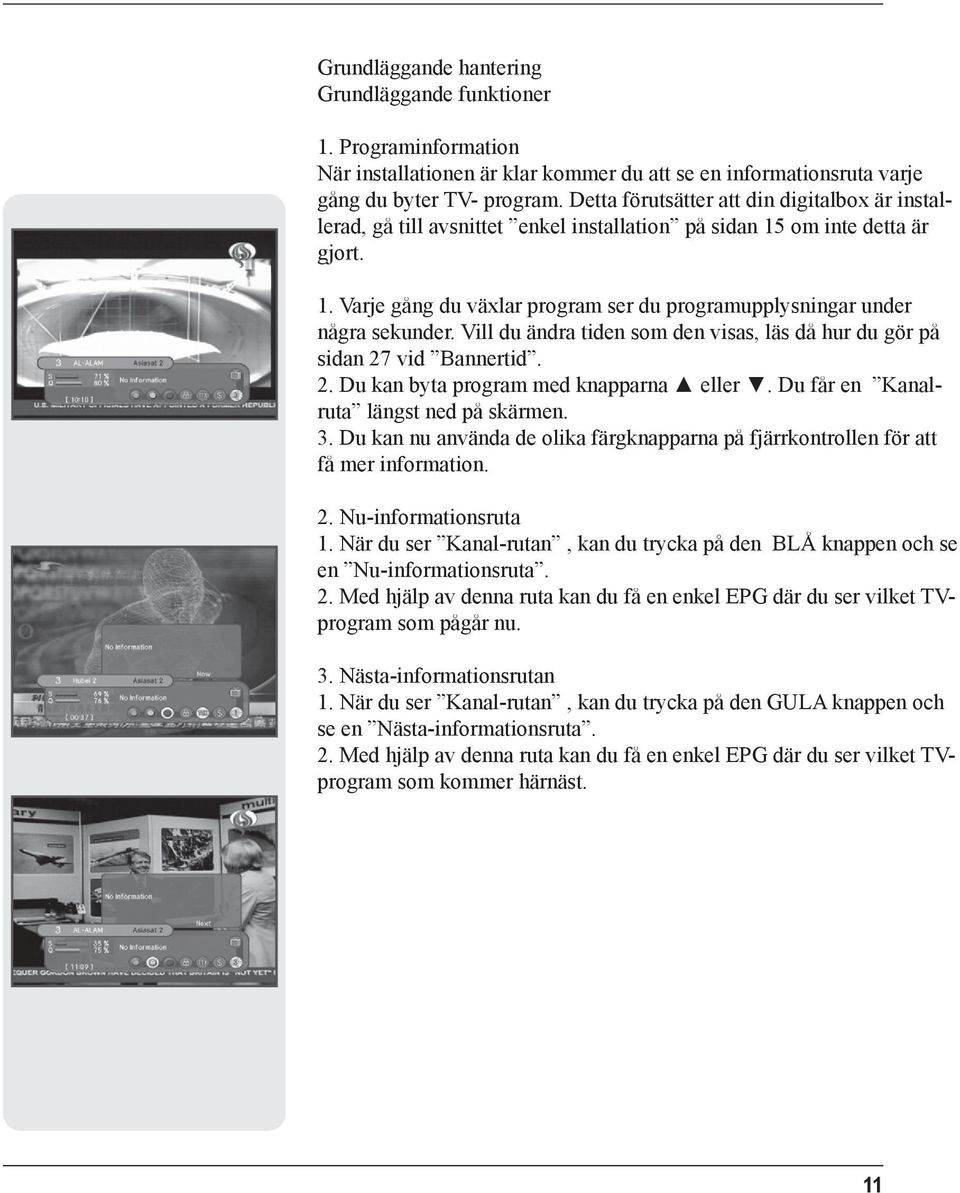

11 Basic Operation Grundläggande hantering Grundläggande funktioner ENGLISH Basic Function 1. Programinformation När installationen är klar kommer du att se en informationsruta varje gång du byter TV- program. Detta förutsätter att din digitalbox är installerad, gå till avsnittet enkel installation på sidan 15 om inte detta är gjort. 1. Varje gång du växlar program ser du programupplysningar under några sekunder. Vill du ändra tiden som den visas, läs då hur du gör på sidan 27 vid Bannertid. 2. Du kan byta program med knapparna eller. Du får en Kanalruta längst ned på skärmen. 3. Du kan nu använda de olika färgknapparna på fjärrkontrollen för att få mer information. 2. Nu-informationsruta 1. När du ser Kanal-rutan, kan du trycka på den BLÅ knappen och se en Nu-informationsruta. 2. Med hjälp av denna ruta kan du få en enkel EPG där du ser vilket TVprogram som pågår nu. 3. Nästa-informationsrutan 1. När du ser Kanal-rutan, kan du trycka på den GULA knappen och se en Nästa-informationsruta. 2. Med hjälp av denna ruta kan du få en enkel EPG där du ser vilket TVprogram som kommer härnäst. 11

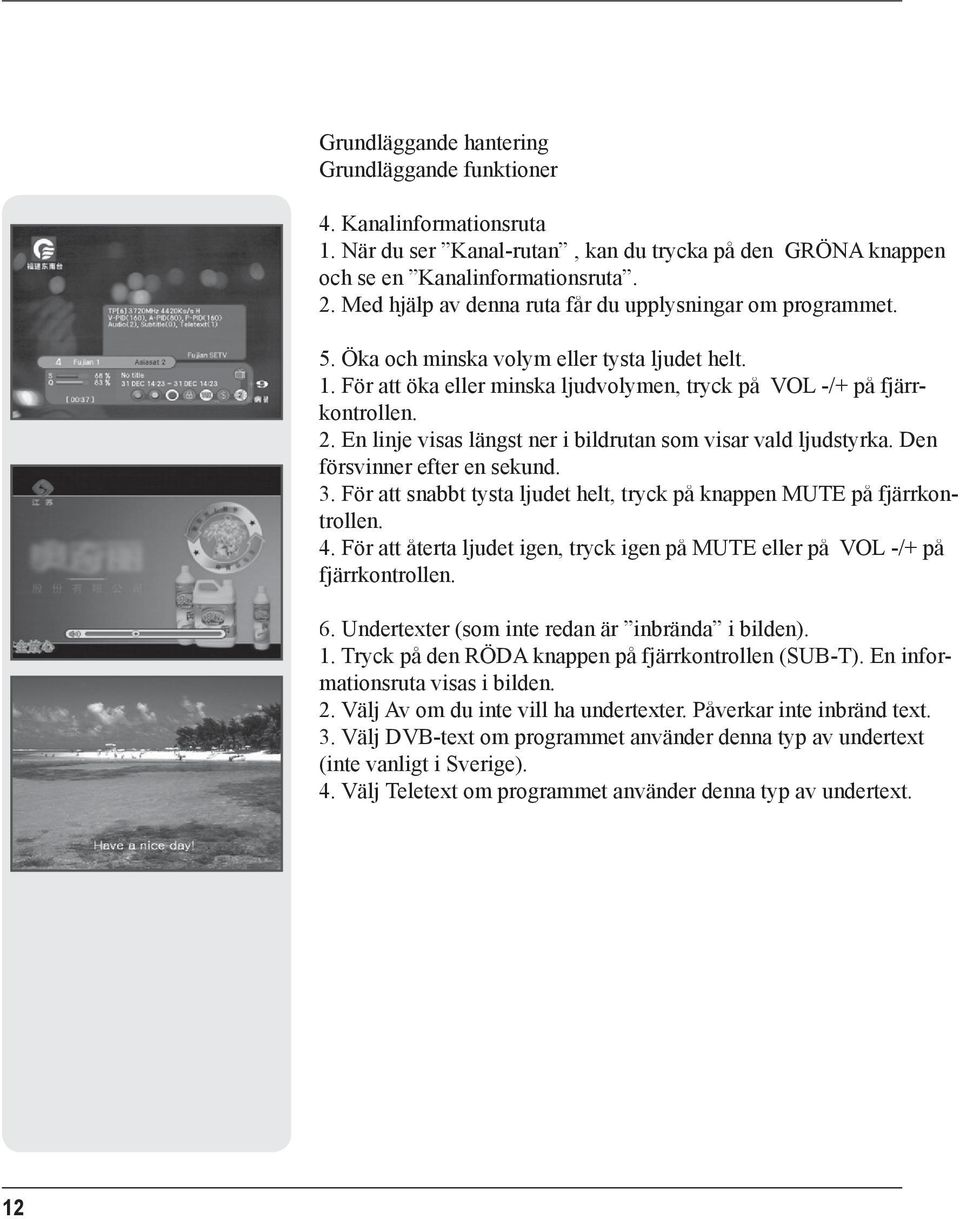

12 ENGLISH Basic Operation Basic Function Grundläggande hantering Grundläggande funktioner 4. Kanalinformationsruta 1. När du ser Kanal-rutan, kan du trycka på den GRÖNA knappen och se en Kanalinformationsruta. 2. Med hjälp av denna ruta får du upplysningar om programmet. 5. Öka och minska volym eller tysta ljudet helt. 1. För att öka eller minska ljudvolymen, tryck på VOL -/+ på fjärrkontrollen. 2. En linje visas längst ner i bildrutan som visar vald ljudstyrka. Den försvinner efter en sekund. 3. För att snabbt tysta ljudet helt, tryck på knappen MUTE på fjärrkontrollen. 4. För att återta ljudet igen, tryck igen på MUTE eller på VOL -/+ på fjärrkontrollen. 6. Undertexter (som inte redan är inbrända i bilden). 1. Tryck på den RÖDA knappen på fjärrkontrollen (SUB-T). En informationsruta visas i bilden. 2. Välj Av om du inte vill ha undertexter. Påverkar inte inbränd text. 3. Välj DVB-text om programmet använder denna typ av undertext (inte vanligt i Sverige). 4. Välj Teletext om programmet använder denna typ av undertext. 12

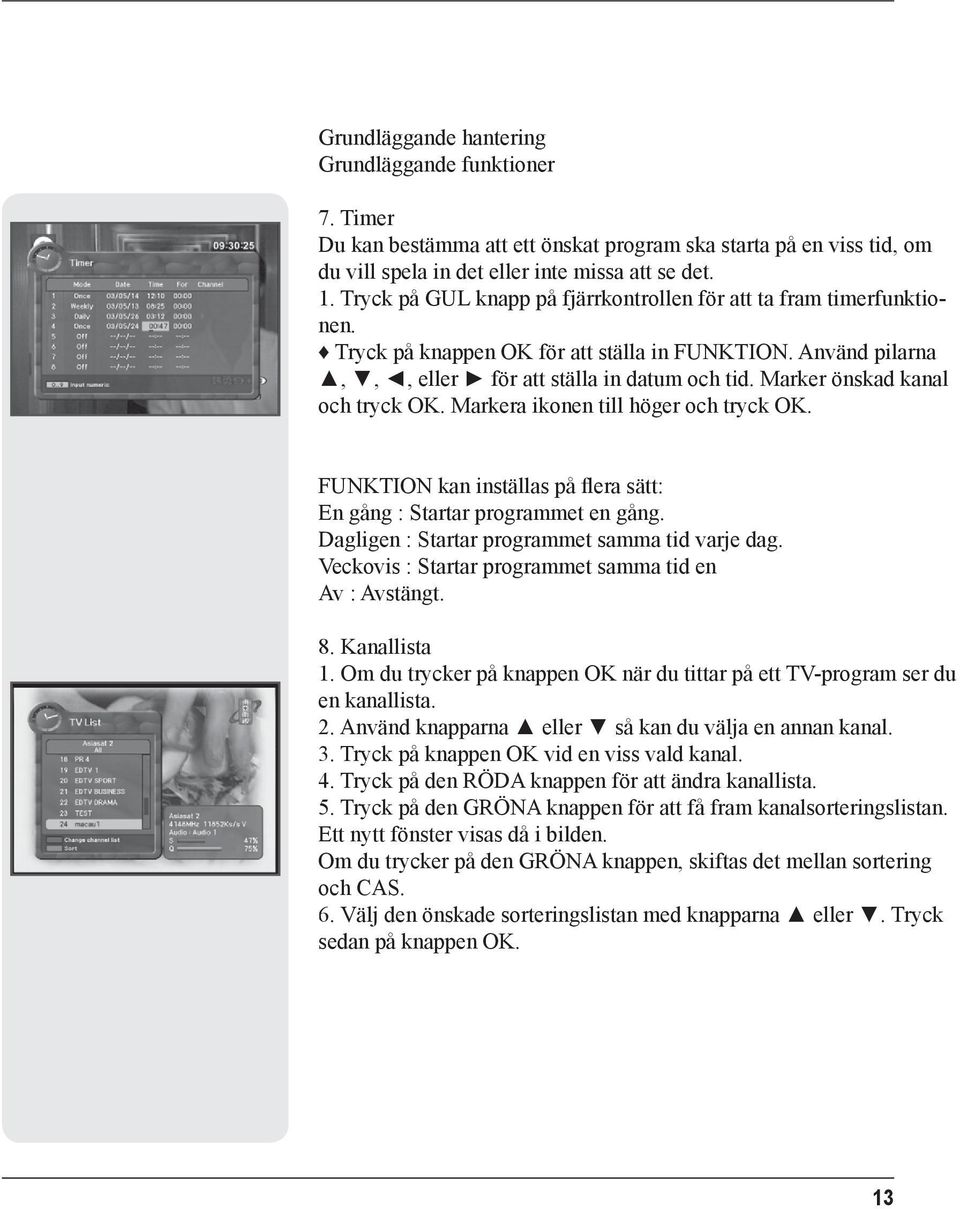

13 Basic Operation Basic Function Grundläggande hantering Grundläggande funktioner ENGLISH 7. Timer Du kan bestämma att ett önskat program ska starta på en viss tid, om du vill spela in det eller inte missa att se det. 1. Tryck på GUL knapp på fjärrkontrollen för att ta fram timerfunktionen. Tryck på knappen OK för att ställa in FUNKTION. Använd pilarna,,, eller för att ställa in datum och tid. Marker önskad kanal och tryck OK. Markera ikonen till höger och tryck OK. FUNKTION kan inställas på flera sätt: En gång : Startar programmet en gång. Dagligen : Startar programmet samma tid varje dag. Veckovis : Startar programmet samma tid en Av : Avstängt. 8. Kanallista 1. Om du trycker på knappen OK när du tittar på ett TV-program ser du en kanallista. 2. Använd knapparna eller så kan du välja en annan kanal. 3. Tryck på knappen OK vid en viss vald kanal. 4. Tryck på den RÖDA knappen för att ändra kanallista. 5. Tryck på den GRÖNA knappen för att få fram kanalsorteringslistan. Ett nytt fönster visas då i bilden. Om du trycker på den GRÖNA knappen, skiftas det mellan sortering och CAS. 6. Välj den önskade sorteringslistan med knapparna eller. Tryck sedan på knappen OK. 13

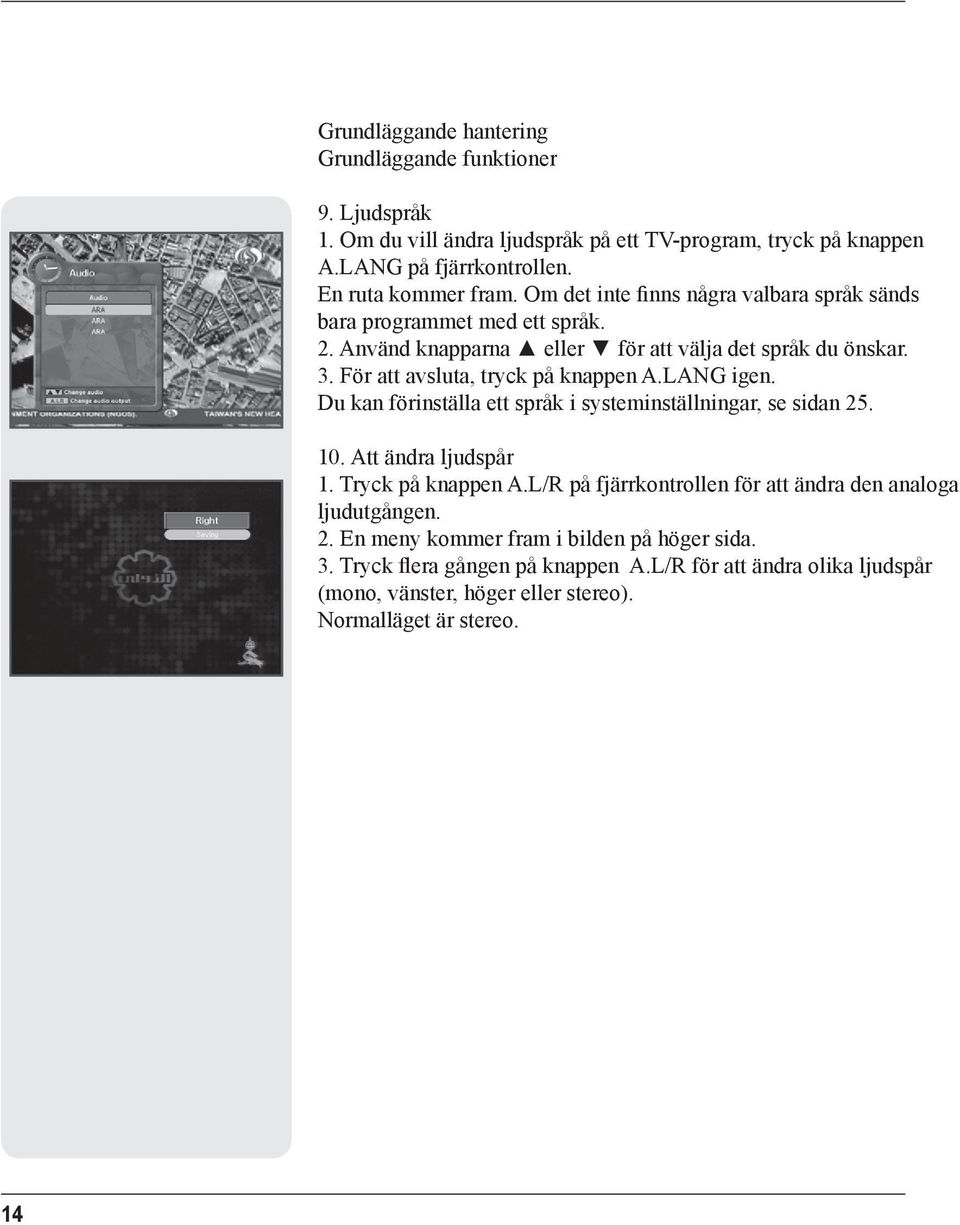

14 ENGLISH Basic Operation Basic Function Grundläggande hantering Grundläggande funktioner 9. Ljudspråk 1. Om du vill ändra ljudspråk på ett TV-program, tryck på knappen A.LANG på fjärrkontrollen. En ruta kommer fram. Om det inte finns några valbara språk sänds bara programmet med ett språk. 2. Använd knapparna eller för att välja det språk du önskar. 3. För att avsluta, tryck på knappen A.LANG igen. Du kan förinställa ett språk i systeminställningar, se sidan Att ändra ljudspår 1. Tryck på knappen A.L/R på fjärrkontrollen för att ändra den analoga ljudutgången. 2. En meny kommer fram i bilden på höger sida. 3. Tryck flera gången på knappen A.L/R för att ändra olika ljudspår (mono, vänster, höger eller stereo). Normalläget är stereo. 14

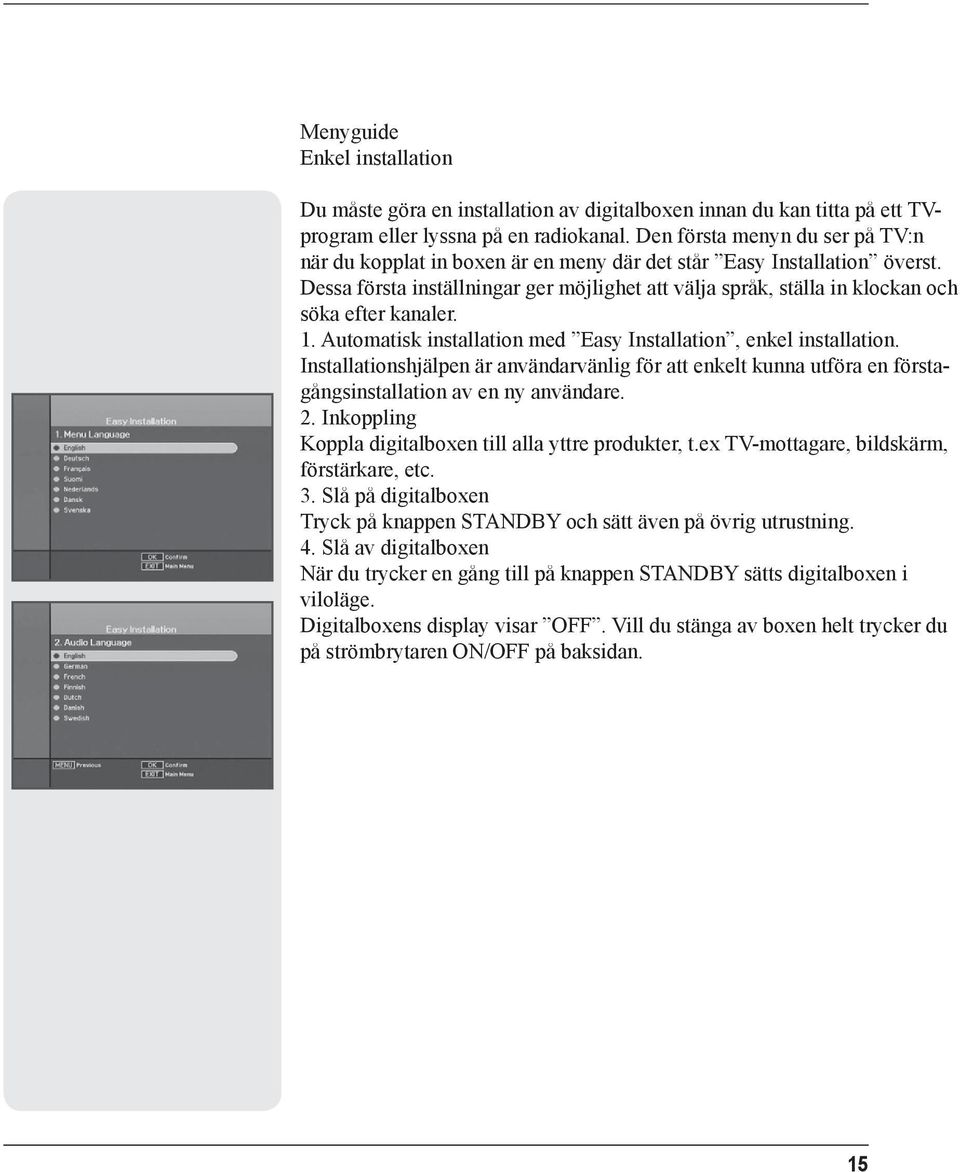

15 Menu Guide Easy Installation Menyguide Enkel installation ENGLISH Du måste göra en installation av digitalboxen innan du kan titta på ett TV- program eller lyssna på en radiokanal. Den första menyn du ser på TV:n när du kopplat in boxen är en meny där det står Easy Installation överst. Dessa första inställningar ger möjlighet att välja språk, ställa in klockan och söka efter kanaler. 1. Automatisk installation med Easy Installation, enkel installation. Installationshjälpen är användarvänlig för att enkelt kunna utföra en förstagångsinstallation av en ny användare. 2. Inkoppling Koppla digitalboxen till alla yttre produkter, t.ex TV-mottagare, bildskärm, förstärkare, etc. 3. Slå på digitalboxen Tryck på knappen STANDBY och sätt även på övrig utrustning. 4. Slå av digitalboxen När du trycker en gång till på knappen STANDBY sätts digitalboxen i viloläge. Digitalboxens display visar OFF. Vill du stänga av boxen helt trycker du på strömbrytaren ON/OFF på baksidan. 15

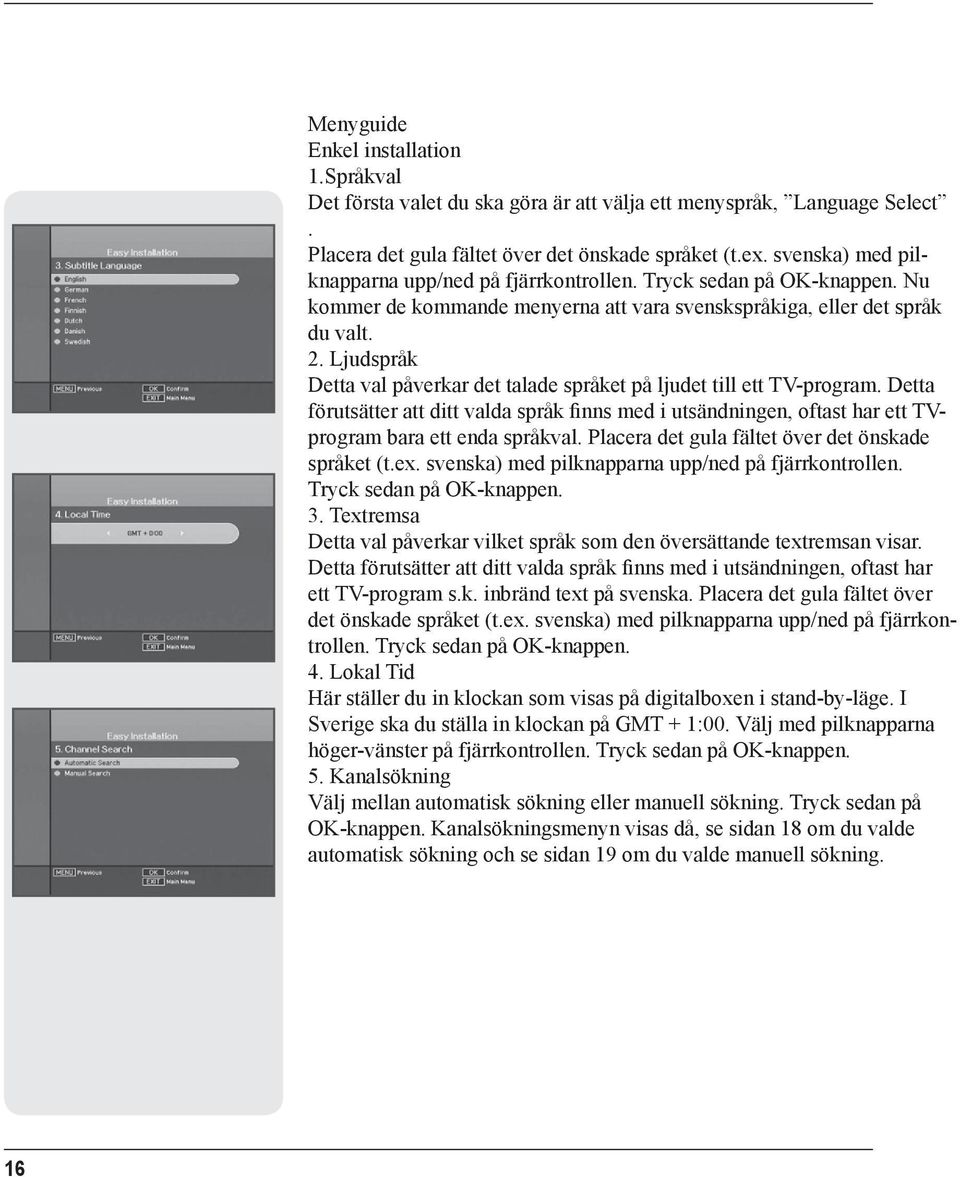

16 ENGLISH Menu Guide Easy Installation Menyguide Enkel installation 1.Språkval Det första valet du ska göra är att välja ett menyspråk, Language Select. Placera det gula fältet över det önskade språket (t.ex. svenska) med pilknapparna upp/ned på fjärrkontrollen. Tryck sedan på OK-knappen. Nu kommer de kommande menyerna att vara svenskspråkiga, eller det språk du valt. 2. Ljudspråk Detta val påverkar det talade språket på ljudet till ett TV-program. Detta förutsätter att ditt valda språk finns med i utsändningen, oftast har ett TVprogram bara ett enda språkval. Placera det gula fältet över det önskade språket (t.ex. svenska) med pilknapparna upp/ned på fjärrkontrollen. Tryck sedan på OK-knappen. 3. Textremsa Detta val påverkar vilket språk som den översättande textremsan visar. Detta förutsätter att ditt valda språk finns med i utsändningen, oftast har ett TV-program s.k. inbränd text på svenska. Placera det gula fältet över det önskade språket (t.ex. svenska) med pilknapparna upp/ned på fjärrkontrollen. Tryck sedan på OK-knappen. 4. Lokal Tid Här ställer du in klockan som visas på digitalboxen i stand-by-läge. I Sverige ska du ställa in klockan på GMT + 1:00. Välj med pilknapparna höger-vänster på fjärrkontrollen. Tryck sedan på OK-knappen. 5. Kanalsökning Välj mellan automatisk sökning eller manuell sökning. Tryck sedan på OK-knappen. Kanalsökningsmenyn visas då, se sidan 18 om du valde automatisk sökning och se sidan 19 om du valde manuell sökning. 16

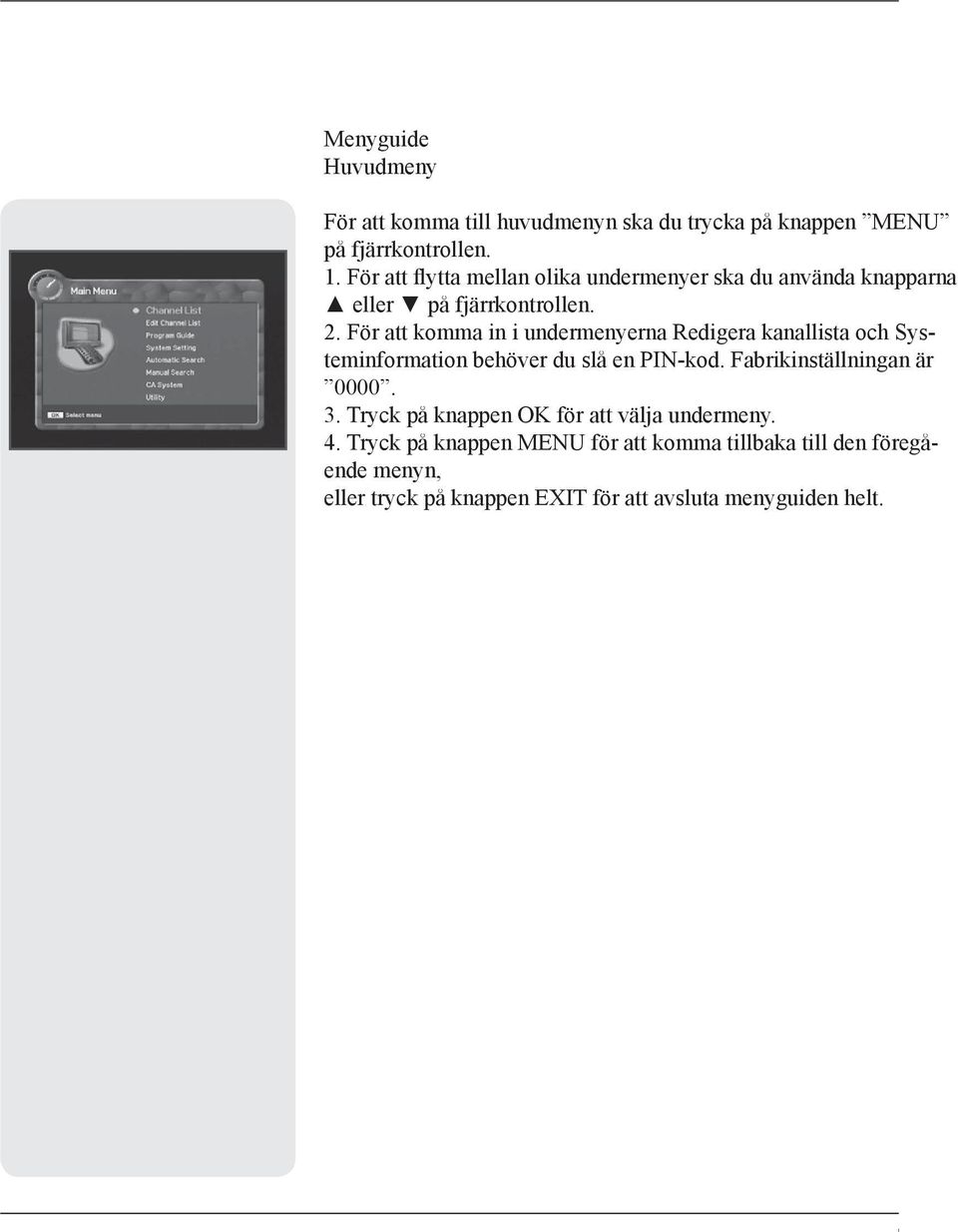

17 Menu Guide Main Menu Menyguide Huvudmeny ENGLISH För att komma till huvudmenyn ska du trycka på knappen MENU på fjärrkontrollen. 1. För att flytta mellan olika undermenyer ska du använda knapparna eller på fjärrkontrollen. 2. För att komma in i undermenyerna Redigera kanallista och Sys- teminformation behöver du slå en PIN-kod. Fabrikinställningan är Tryck på knappen OK för att välja undermeny. 4. Tryck på knappen MENU för att komma tillbaka till den föregå- ende menyn, eller tryck på knappen EXIT för att avsluta menyguiden helt. 1

18 ENGLISH Menu Guide Channel Search Menyguide Kanalsökning Välj automatisk sökning eller manuell sökning i huvudmenyn, eller när du kommit hit när du gör din förstagångsinstallation. Automatisk sökning 1. Välj Automatisk Sökning i huvudmenyn. När digitalboxen frågar efter din PIN-kod skriver du Du skiftar sedan de olika undermenyerna med upp/ner-pilknapparna på fjärrkontrollen. 2. Vid StartFrequency kan du välja en startfrekvens där boxen ska börja söka. Fabriksläget är khz vilket innebär att boxen söker från 110 MHz, dvs från kanal S2. Detta är en låg TV-kanal som oftast fungerar bra som startpunkt. Om du vill ändra detta värde använder du höger/vänster pilknappar på fjärrkontrollen eller slår in värdet med sifferknapparna. 3. Vid EndFrequency kan du välja en slutfrekvens där boxen slutar att söka. Fabriksläget är khz vilket innebär att boxen söker till 862 MHz, dvs till kanal E69. Detta är den högsta TV-kanal som existerar. Om du vill ändra detta värde använder du höger/vänster pilknappar på fjärrkontrol- len eller slår in värdet med sifferknapparna. 4. Vid Symbol rate ska ett fyrsiffrigt värde på symbolhastigheten skrivas in, använd höger/vänster pilknappar på fjärrkontrollen eller slå in värdet med sifferknapparna. OBS! Detta värde varierar i olika TV-nät och för att få denna uppgift måste du kontakta din operatör. Om inte rätt värde anges här kommer din digital-tv-box inte hitta några TV-kanaler. 5. Vid Const ska rätt typ av digital signal väljas. Du kan välja mellan Au- tomatisk, 16-QAM, 32-QAM, 64-QAM, 128-QAM och 256-QAM. Använd höger/vänster pilknappar på fjärrkontrollen. OBS! Denna signaltyp varierar i olika TV-nät och för att få denna uppgift måste du kontakta din operatör. För att gardera dig för ett felaktigt val kan du använda läget Automatisk. 6. Tryck på knappen OK när du är klar med inställningarna. 7. Den automatiska sökningen startar, det tar minst en halv timme. Namnen på de TV-program som hittas visas i mitten av rutan. Hittar inte boxen några kanaler är någon eller fler av inställningarna felaktiga. 8. När sökningen är avslutad visas Sökningen avslutad i TV-bilden. 9. Tryck nu på knappen OK för att spara kanallistan och titta på de hittade TV-programmen. 18

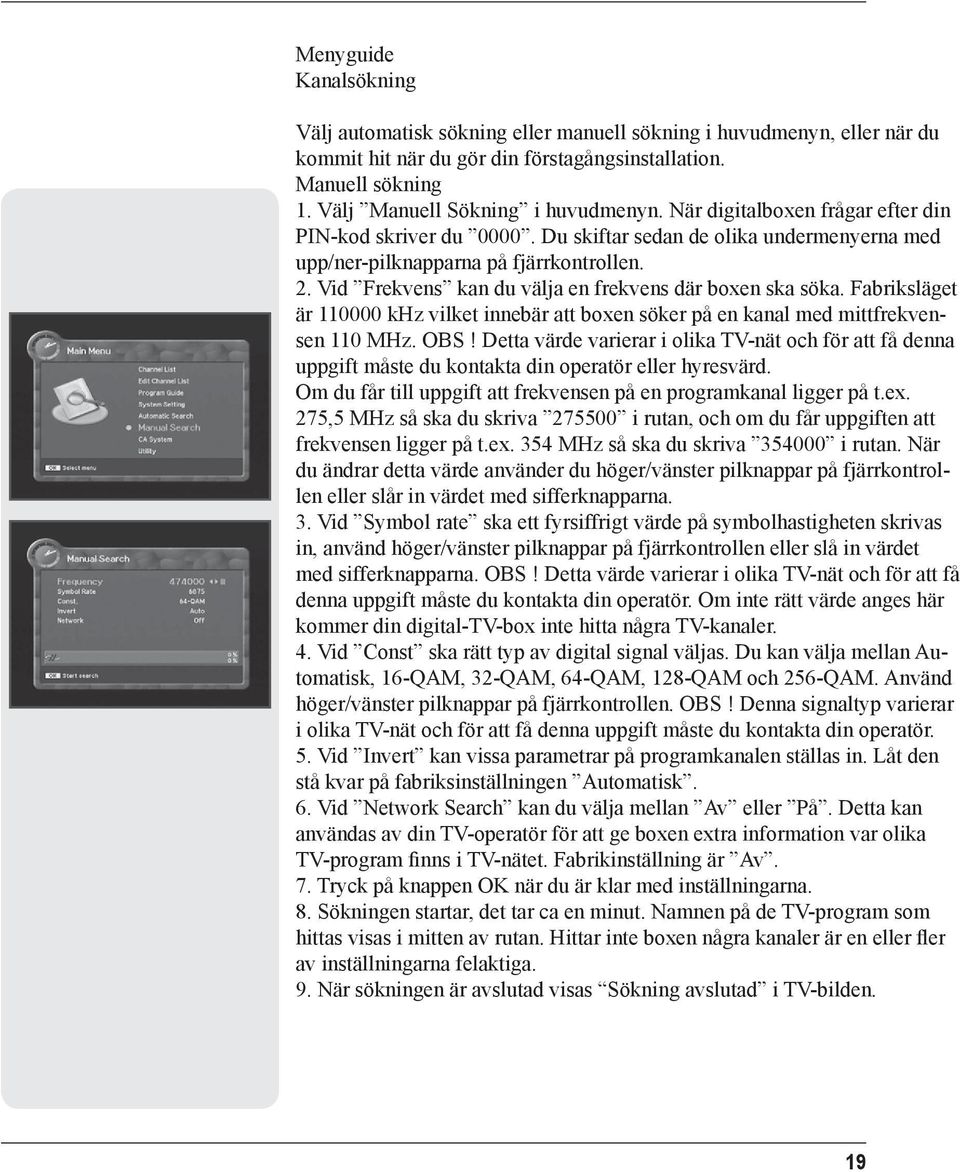

19 Menu Guide Channel Search Menyguide Kanalsökning Välj automatisk sökning eller manuell sökning i huvudmenyn, eller när du kommit hit när du gör din förstagångsinstallation. Manuell sökning 1. Välj Manuell Sökning i huvudmenyn. När digitalboxen frågar efter din PIN-kod skriver du Du skiftar sedan de olika undermenyerna med upp/ner-pilknapparna på fjärrkontrollen. 2. Vid Frekvens kan du välja en frekvens där boxen ska söka. Fabriksläget är khz vilket innebär att boxen söker på en kanal med mittfrekven- sen 110 MHz. OBS! Detta värde varierar i olika TV-nät och för att få denna uppgift måste du kontakta din operatör eller hyresvärd. Om du får till uppgift att frekvensen på en programkanal ligger på t.ex. 275,5 MHz så ska du skriva i rutan, och om du får uppgiften att frekvensen ligger på t.ex. 354 MHz så ska du skriva i rutan. När du ändrar detta värde använder du höger/vänster pilknappar på fjärrkontrol- len eller slår in värdet med sifferknapparna. 3. Vid Symbol rate ska ett fyrsiffrigt värde på symbolhastigheten skrivas in, använd höger/vänster pilknappar på fjärrkontrollen eller slå in värdet med sifferknapparna. OBS! Detta värde varierar i olika TV-nät och för att få denna uppgift måste du kontakta din operatör. Om inte rätt värde anges här kommer din digital-tv-box inte hitta några TV-kanaler. 4. Vid Const ska rätt typ av digital signal väljas. Du kan välja mellan Au- tomatisk, 16-QAM, 32-QAM, 64-QAM, 128-QAM och 256-QAM. Använd höger/vänster pilknappar på fjärrkontrollen. OBS! Denna signaltyp varierar i olika TV-nät och för att få denna uppgift måste du kontakta din operatör. 5. Vid Invert kan vissa parametrar på programkanalen ställas in. Låt den stå kvar på fabriksinställningen Automatisk. 6. Vid Network Search kan du välja mellan Av eller På. Detta kan användas av din TV-operatör för att ge boxen extra information var olika TV-program finns i TV-nätet. Fabrikinställning är Av. 7. Tryck på knappen OK när du är klar med inställningarna. 8. Sökningen startar, det tar ca en minut. Namnen på de TV-program som hittas visas i mitten av rutan. Hittar inte boxen några kanaler är en eller fler av inställningarna felaktiga. 9. När sökningen är avslutad visas Sökning avslutad i TV-bilden. ENGLISH 19

20 ENGLISH Menu Guide Channel List Menyguide Kanallista Denna meny hjäper dig att enkelt välja de TV-program som du vill se. Du kan se programlistan den du tidigare sökt upp. För att använda menyn, borde du placera programlistan du vill ha i menyn redigera kanallista. 1. Välj Kanallista i huvudmenyn med eller och tryck på knappen OK. 2. Med hjälp av knapparna eller på fjärrkontrollen, kan du välja din kanal och se den i en mindre ruta på höger sida. Notera: För att titta på TV-bilden i rätt storlek, tryck på EXIT knappen. 3. För att växla mellan den tillgängliga kanallistor, tryck flera gånger på SUB-T(den röda knappen) på fjärrkontrollen. Kanallistan ändras i följande ordning: Alla Favorit Lås 4. Tryck på TV/RADIO knappen för att växla mellan TV-listan och radiolistan. 5. För att få kanalsorteringslistan, tryck på den GRÖNA knappen. Ett nytt fönster öppnas då på skärmen. För att navigera i menyerna använder du pilknapparna på fjärrkontrollen. 6. Tryck på knappen OK för att välja sortering. Dessa olika sorteringsmöjligheter finns: Normal : Alla, Lås, A~Z, Z~A. CAS: Alla, FTA/Etc (FTA=okodade TV-kanaler) Nätverk : Alla, och enligt det nätverk du har valt. Genre : Alla, och enligt det nätverk du har valt. Favorit:

21 Menu Guide Edit Channel List Menyguide Redigera kanallista Med dessa menyer kan du redigera favoritlistor och låsa, hoppa över, ta bort och flytta TV-kanaler. 1. Välj Redigera kanallista i huvudmenyn med knapparna eller på fjärrkontrollen och tryck på knappen OK. 2. Knappa in din PIN-kod med sifferknapparna på fjärrkontrollen. Om du inte valt någon pinkod slår du Tryck på knappen SUB-T(den röda). Redigeringslistan visas i TV-bilden. Välj den undermeny du önskar och tryck på knappen OK på fjärrkontrollen. Den valda undermenyn visas i den högra mappen. 4. Från listan av alla TV-kanaler kan en vald kanal flyttas till den högra mappen: Favorit 1 8, Låsta, Borttagna, Överhoppade, Flyttade, eller Genre. Tryck på knappen OK för att flytta mellan redigeringslistan till den högra mappen. 5. Tryck på knappen OK för att ta bort kanallistan i den högra mappen. Redigeringslistan försvinner då. 6. För att ändra namnet på en viss TV-kanal, tryck på på den Gula knappen. 7. För att spara en kanallista, tryck på knappen MENU eller knappen EXIT på fjärrkontrollen. Det önskade fönstret visas i TV-bilden. Tryck på knappen OK för att spara eller på knappen EXIT för att återgå. ENGLISH 21

22 ENGLISH Menu Guide Edit Channel List Menyguide Redigera kanallista 1. Favorit 1 8 (option) 1. Här kan du redigera dina favoritlistor för TV och radio. Du kan göra åtta olika listor. 2. Välj den kanal du vill redigera och tryck på knappen OK på fjärrkontrollen. För att ändra namnet på kanalen trycker då på den blå knappen (info) på fjärrkontrollen. 2. Lås 1. Här kan du låsa de kanaler som du vill förhindra att t.ex. barn tittar på. 2. Välj den kanal du vill låsa och tryck på knappen OK på fjärrkontrollen. 3. Repetera denna åtgärd för varje kanal du vill låsa. När du låser en kanal i en viss lista så låser du den kanalen i alla listor. 3. Ta bort 1. Här kan du ta bort de TV eller radiokanaler du önskar från listan. 2. Välj den kanal du vill ta bort och tryck på knappen OK på fjärrkontrollen. 4. Hoppa över 1. Här kan du markera de kanaler som du sällan tittar på. 2. Välj den kanal du vill hoppa över och tryck på knappen OK på fjärrkontrollen. Denna kanal finns kvar i listan men hoppas över när du zappar med pilknapparna på fjärrkontrollen. 3. För att återställa en viss kanal, tryck på knappen OK på fjärrkontrollen med kanalen markerad. 22

23 Menu Guide Edit Channel List Menyguide Redigera kanallista ENGLISH 5. Flytta 1. Du kan ändra ordningen på TV-kanalerna eller radiokanalerna. 2. Välj den kanal du vill ändra och tryck på knappen OK på fjärrkontrollen. 3. Tryck därefter på den BLÅ knappen (INFO) för att ändra placeringen av kanalen. 4. Använd pilknapparna eller för att välja den plats kanalen ska ligga på och tryck sedan på OK. 5. Kanalen flyttas nu till denna position. 6. Genre 1. Du kan sortera TV- och radiolistan efter olika genrer, t.ex. film, nyheter, underhållning, sport, barnprogram, undervisning, livsstil, drama, musik, konst, osv. 2. Välj den kanal du vill redigera genrelistan för och tryck på OK. Programguide Program Guide Programguiden EPG ger information om programtider och andra upplysningar om TV-program. EPG = Elektronisk Programguide. 1. Välj Programguide i huvudmenyn genom att använda knapparna eller på fjärrkontrollen, och tryck sedan på knappen OK. När du tittar på en TV-kanal kan du trycka på knappen EPG på fjärrkontrollen. Då ser du denna information. OBS! Det är operatören som bestämmer vad EPG:n innehåller. 23

24 ENGLISH Menu Guide Program Guide Programguide 1. Nu / Nästa Programguide Visar upplysningar för pågående eller kommande TV-programmmet : 1. Välj en TV-kanal med knapparna eller. Listan visas på höger sida. 2. tryck på den RÖDA knappen på fjärrkontrollen (SUB-T) för att ändra kanallistan. 3. Efter du har valt ett program, tryck på OK. Nu kan du se information om TV-programmet. 4. Byt programguide genom att trycka på den BLÅ knappen (INFO). 2. Programguide för en vecka Visar programinformation för en vecka. 1. Välj visning genom att trycka på den BLÅ knappen (INFO). Nu kan du välja att få en programguide för nuvarande TV-program, nästa TV-program eller för en vecka framåt. 2. För att få mer information i veckolistan väljer du ett program med pilknapparna,,, eller och trycker på knappen OK. 3. EPG-information 1. Tryck på knappen EPG på fjärrkontrollen för att se programguiden. Informationen kan ses längst ner i bilden. 2. Genom att trycka på knapparna eller ändras informationen framåt eller bakåt en timme. 3. Genom att trycka på knapparna eller ändras informationen framåt eller bakåt en dag. 4. Om det finns någon EPG-information visas den i linjen i bilden. 5. Om du nu trycker på knappen EPG en gång till visas Programguiden igen. OBS! Om inte operatören sänder ut en EPG för flera dagar framåt visas ingen information i EPG:n. 24

25 Menu Guide System Setting Menyguide Systeminställningar Du kommer att frågas efter en PIN-kod innan du kan gå in och ändra systeminställningarna. PIN-koden är fabriksinställd till Du kan själv välja en annan kod, se sidan 28. Om du vill anpassa din digitalbox efter dina önskemål, ska du öppna menyn Systeminställningar. Tryck först på knappen MENU på fjärrkontrollen. 1. Välj Systeminställningar i huvudmenyn med knapparna eller och tryck på OK. 2. Slå in PIN-koden 0000 (om du inte har bytt den). 3. Välj undermeny med knapparna eller. Undermenyn visas på höger sida i bilden. 4. Använd knappen för att gå in i en undermeny och gå tillbaka med knappen. 1. Menyspråk Här kan du välja det språk som menyerna ska använda. 1. Använd knapparna eller för att välja språk och tryck på OK. Du kan välja följande språk: English, Deutsch, Francais, Suomi, Nederlands, Dansk och Svenska. Alla menyer kommer att använda ditt valda språk. 2. Ljudspråk Här kan du välja ett önskat språk till TV-program. Notera att dubba ett TV-program till flera språk är mycket ovanligt i Sverige.. 1. Använd knapparna eller för att välja språk och tryck på OK.. Du kan välja följande språk: English, Deutsch, Francais, Suomi, Nederlands, Dansk och Svenska. ENGLISH 25

26 ENGLISH Menu Guide System Setting Menyguide Systeminställningar 3. Textremsa Språk Här kan du välja ett önskat språk på textremsan. Detta förutsätter att flera textremsor finns med i utsändningen av ett TV-program.. 1. Använd knapparna eller för att välja språk och tryck på OK.. Du kan välja följande språk: English, Deutsch, Francais, Suomi, Nederlands, Dansk och Svenska. Om du inte vill se textremsan väljer du av. Är texten inlagd i bilden, inbränd, försvinner den inte. 4. SCART-utgång 1. Använd knapparna eller för att välja mellan CVBS eller RGB och tryck på OK.. Om din scartingång stödjer RGB, välj detta för bästa bildkvalitet. Välj annars CVBS (videosignal). 5. Skärmtyp Om du har en TV med bildformatet 4:3 och utsändningen är i 16:9, kan du välja mellan 4:3 letterbox, 4:3 fullskärm eller 16:9 fullskärm. 1. Använd knapparna eller för att välja mellan olika skärmtyper och tryck på OK. Notera: 1 Fullskärm fyller hela 4:3-skärmen men information försvinner på sidorna. 2 Letterbox (brevlåda) visar hela bilden men skapar svarta streck upptill och nedtill i bilden. 3 Du kan lättare ändra bildformat när du ser bilden med knappen P.SIZE på fjärrkontrollen. 26

27 Menu Guide System Setting Menyguide Systeminställningar ENGLISH 6. Bannertid När du växlar TV-kanal visas en banner, en ruta med information i ett par sekunder. Du kan själv bestämma hur länge den ska visas. 1. Använd knapparna eller för att välja tid och tryck på OK. 2. Tiden visas i sekunder hur länge bannern ska visas. Du kan välja mellan 1 sek, 3 sek, 6 sek (fabriksinställning), 9 sek, 12 sek och 15 sek. 7. RF-läge Här väljer du vilken TV-standard som används från utgången TV out. 1. Använd knapparna eller för att välja standard och tryck på OK. Det finns: PAL BG, PAL I, PAL DK, SECAM L, NTSC M. I Sverige används PAL BG. 8. RF-kanal Här väljer du vilken utkanal som ska användas från utgången TV out. 1. Använd knapparna eller för att välja kanal och tryck på OK. 2. De UHF-kanaler du kan välja på ligger mellan 21 to 69. TV-apparaten ska ställas in på samma kanal. 27

28 ENGLISH Menu Guide System Setting Menyguide Systeminställningar 9. Lokal Tid Här ändrar du klockan på digitalboxen. 1. Använd knapparna eller för att välja tid och tryck på OK. 2. I Sverige ska du välja GMT + 1:00 för att få rätt tid. 10. Menygenomskinlighet Här väljer du hur genomskinlighet på informationsrutor i TV-bilden, mellan Använd knapparna eller för att välja genomskinlighet och tryck på OK Ändra PIN-kod Här kan du ändra PIN-kod från fabrikinställningen GLÖM INTE BORT DEN! Utan den kan du inte ändra några inställningar eller söka efter nya kanaler. Du kan ändra både föräldrakontroll och låsning av mottagaren samtidigt. 1. Knappa in den nuvarande koden (0000) med sifferknapparna på fjärrkontrollen. 2. Knappa in din nya kod under Ny PIN-kod. 3. Repetera den nya kod under Bekräfta PIN-kod. Om du har utfört detta korrekt visas då meddelandet Lyckades i bilden. Notera: Om du glömmer PIN-koden, slå då färgknapparna på fjällkontrollen i denna ordning: RÖD GRÖN GUL BLÅ. Detta återställer PIN-koden till

29 Menu Guide System Setting Menyguide Systeminställningar ENGLISH 12. Föräldrakontroll Du kan byta inställning på föräldrakontrollen mellan på och av. Väljer du på måste du skriva in PIN-koden varje gång du väljer en kanal som du tidigare låst. Väljer du av kan alla kanaler ses. 13. Mottagarlås Du kan byta inställning på mottagarlåset mellan på och av. Om du väljer på måste du slå in PIN-koden varje gång digitalboxen startas efter ha varit i stand-by. 14. Menylås Du kan byta inställning på menylåset mellan på och av. Om du sätter det på av så behöver du inte slå PIN-koden varje gång du ska ändra någonting i menyerna. 15. S/PDIF-utgång Om du har en digital surroundförstärkare ska den kopplas till S/PDIF-utgången. 1. Om du väljer Av (fabriksläge) kommer ingen signal ut från digitalutgången S/PDIF. Välj detta läge om du inte har en surroundförstärkare. 2. Om du väljer PCM leds en okomprimerad datasignal till utgången S/PDIF. 3. Om du väljer Dolby Digital leds en komprimerad dolbysignal till utgången S/PDIF. Detta förutsätter att TV-ljudet sänds i Dolby Digital. 29

30 ENGLISH Menu Guide System Setting Menyguide Systeminställningar 16. Autoavstängning 1. Om autoavstängning sätts till På minns digitalboxen vilken TV-kanal du sist tittade på. När boxen startas igen med stand-by-knappen återtas denna kanal. 2. Om autoavstängning sätts till Av startar boxen i stand-by-läge. Programmet väljs då med en sifferknapp på fjärrkontrollen. 17. Återskapa fabriksinställning. Använd denna funktion om du vill göra om alla inställningar från början. Alla inställda funktioner och TV-kanaler försvinner. 1. Om du trycker på OK-knappen, frågar boxen om du vill gå vidare. 2. Om du verkligen vill börja om från början, tryck då på OK igen. 18. OTA-uppgradering Uppgradering av mjukvara. Du har tre val: Uppgradera inte Automatisk uppgradering : Om det finns ny mjukvara, uppgraderas boxen automatiskt. Automatisk uppgradering med meddelande: Om det finns ny mjukvara, frågar boxen om du vill uppgradera. Svarar du ja uppgraderas boxen automatiskt. 19. Systeminformation Visar senaste information: Modellnamn, Info, S/W (software), H/W (hardware), Loaderversion, CA (Kodningssystem Conax) 30

31 Menu Guide ENGLISH CA System Menyguide CA-system Alla nedanstående menuer kräver att du har ett programkort till digitalboxen. Din digitalbox har kortplats för ett programkort. Skjut in ett fungerande programkort (Conax). Nu kan du se på de TV-kanaler som kortet är auktoriserat för. Du kan ta reda på vilket abonnenemang kortet har genom att använda menyn CA System genom att trycka på menyknappen MENU. 1. Tryck på knappen MENU och välj undermenyn CA System. Nu kan du se vilket av de tre facken som innehåller ett programkort. Det finns tre val: CI fack 1, CI fack 2 och CAS Fack 1. Om du använder kortplats 1 för Conax, står det Conax på bildrutan. Välj den kortplats som innehåller ett programkort. Tryck på knappen EXIT om du vill gå ur denna meny. 2. Om inget programkort hittas, visas texten Ej installerad. Prova att vända på kortet. Om det inte fungerar ändå, kontakta din operatör. 31

32 ENGLISH Menu Guide Utility Verktyg 1. Spel 1. Välj Spel i verktygsmenyn. Välj ett spel till höger och tryck på OK. 2. När du trycken på OK en gång till startar spelet. Använd knapparna elller eller eller på fjärrkontrollen. Lycka till! 2. Kalender 1. Välj Kalender i verktygsmenyn. Tryck på OK. Välj önskat år med RÖD eller GRÖN knapp. Välj önskad månad med GUL eller BLÅ knapp. Du kan på så vis bläddra mellan olika månader under hela 2000-talet. 3. Brevlåda Här finns en möjlighet för operatören att skicka ett meddelande till dig. Välj Brevlåda och tryck på OK. 32

33 Felsökning Troubleshooting ENGLISH Problem Lösning Displayen lyser inte på frontpanelen Sätt i nätsladden. Ingen bild Kontrollera att digitalboxen är påslagen. Kontrollera inkopplingen (sid 9-10). Har sökning efter TV-kanaler gjorts? (sid 18-19). Inget ljud Är ljudkabeln ansluten? (sid 9-10). Kontrollera att ljudet är pådraget på TV:n. Höj ljudet på fjärrkontrollen (+ på knappen VOL). Tryck flera gånger på knappen MUTE på fjärrkontrollen. Fjärrkontrollen fungerar inte Rikta den mot digitalboxens framsida. Finns något i vägen som skymmer? Byt batterier. TV-programmen fungerar inte för Kan du se informationsrutan men det syns ingen TV-bild? kodade TV-kanaler. 1) Kontrollera att kortet är rätt insatt. Läs på sidan 31 om CA-system. 2) Fråga din operatör om kortet är uppdaterat Du har glömt bort din PIN-kod. PIN-koden är inställd på 0000 från fabriken. Om du har ändrat den och glömt bort den nya, återställ då din PIN-kod till 0000, se sidan

34 ENGLISH Technical Specifications Tekniska specifikationer Tuner Demodulator QAM Konstellation 16, 32, 64, 128 och 256 Ingång IEC , hona 75 ohm Frekvensområde 51 MHz 858 MHz Symbolhastighet 0,87 11,7 Msymb/s (Mbaud) TV-modulator Utkanaler (frekvenssyntes) Kanal E21 E69 TV-standard PAL B/G (för Sverige), PAL I, PAL D/K, SECAM L och NTSC M Utgång IEC , hane 75 ohm TV OUT Frekvensområde MHz MPEG TS A/V-dekoder Videoupplösning 720 x 576 pixel (standard-tv) Bithastighet in Max 90 Mbit/s Transportström (TS) MPEG-2 ISO/IEC Ljudkodning MPEG / Musicam lager 1 och 2 Ljudlägen En eller två kanaler In- och utgångar för audio, video och data Bild Phono (RCA) för video ut SCART för RGB ut och video ut Ljud Phono (RCA) för höger och vänster kanal ut. Ljudvolymen påverkas av fjärrkontrollen. S/PDIF optisk utgång. Ljudvolymen påverkas inte av fjärr kontrollen. RS-232C D-Sub 9 pinnar, datahastighet 115 kbit/s Systemdata Flashminne 2 Mbyte SDRAM 16 Mbyte CPU Sti5518 Strömförsörjning Ingångsspänning VAC Hz Strömförbrukning Max 25 W Normalförbrukning 13 W Förbrukning i standby-läge 11 W Säkring Intern säkring Typ nätdel Switchad, SMPS Övriga specifikationer 34

35 Technical Specifications Storlek 340 x 60 x 250 mm (B x H x D) Nettovikt 2,5 kg Drifttemperatur 0 50 C Förvaringstemperatur C Internt kodningssystem Conax CA-moduler Plats för två stycken enligt DVB-CI Mjukvaruöverföring RS 232 C eller via sändning ENGLISH 35
