1 Instruktionsbok S 1000 RR BMW Motorrad När du älskar att köra

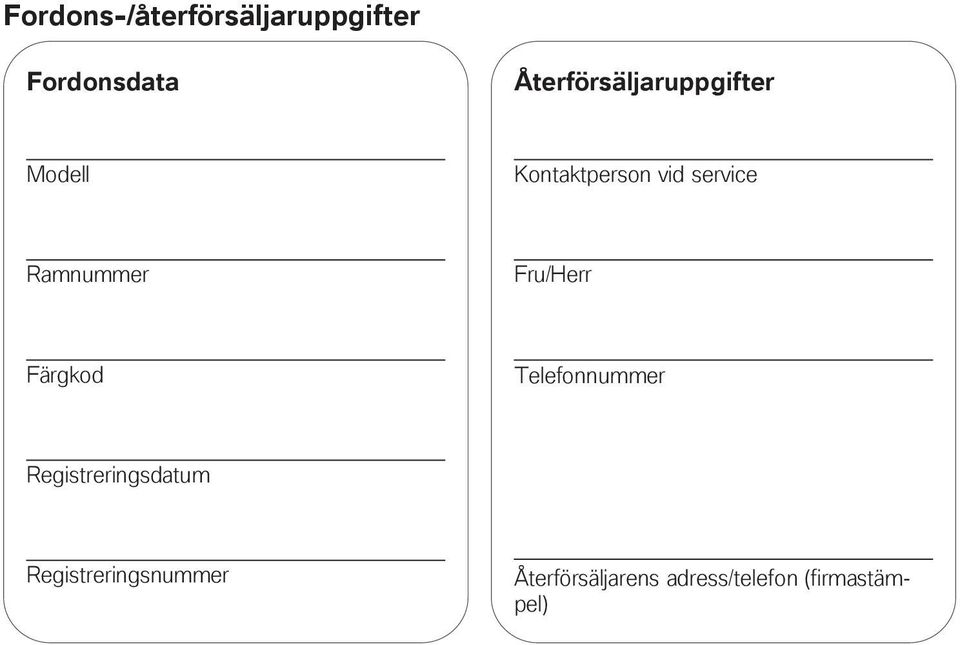

2 Fordons-/återförsäljaruppgifter Fordonsdata Återförsäljaruppgifter Modell Kontaktperson vid service Ramnummer Fru/Herr Färgkod Telefonnummer Registreringsdatum Registreringsnummer Återförsäljarens adress/telefon (firmastämpel)

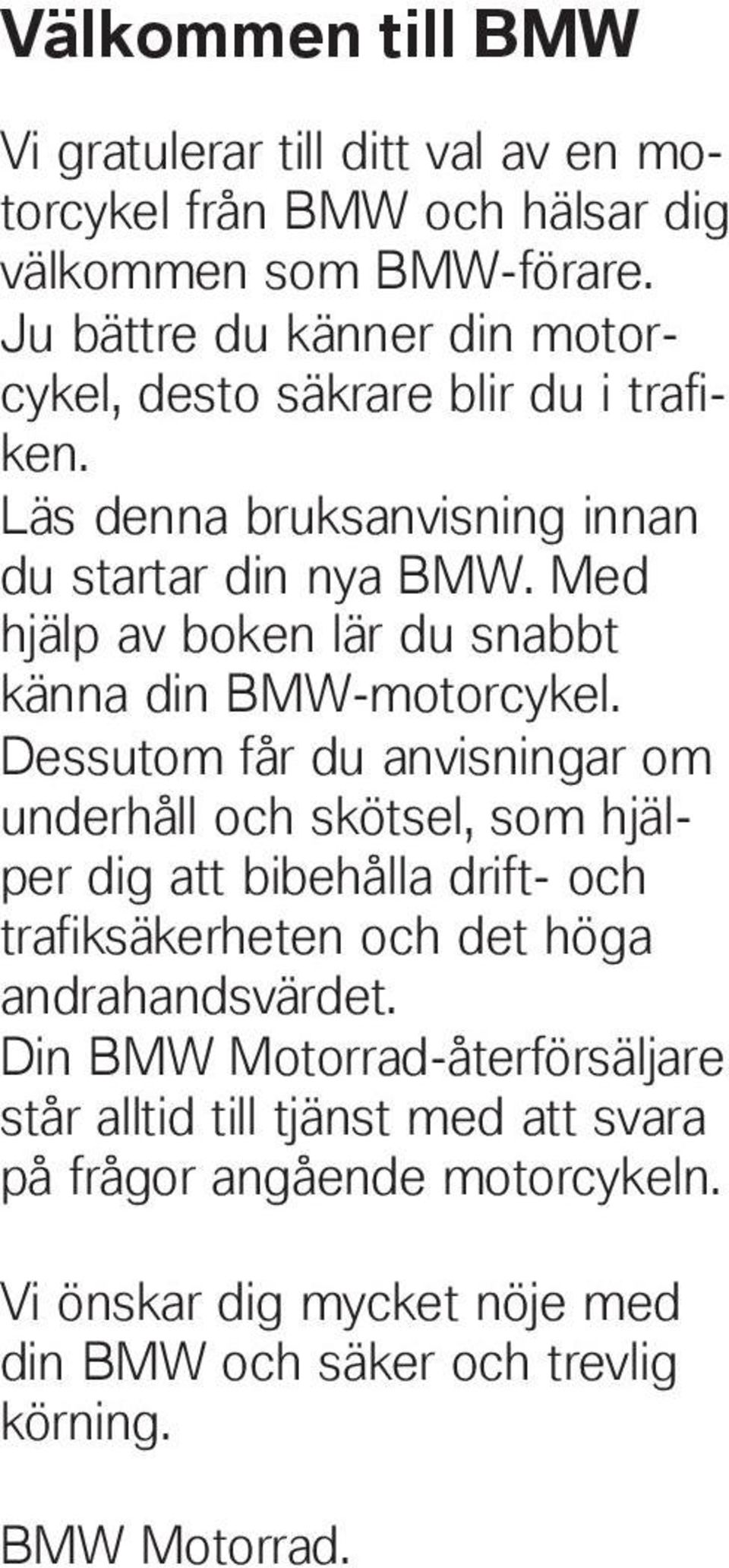

3 Välkommen till BMW Vi gratulerar till ditt val av en motorcykel från BMW och hälsar dig välkommen som BMW-förare. Ju bättre du känner din motorcykel, desto säkrare blir du i trafiken. Läs denna bruksanvisning innan du startar din nya BMW. Med hjälp av boken lär du snabbt känna din BMW-motorcykel. Dessutom får du anvisningar om underhåll och skötsel, som hjälper dig att bibehålla drift- och trafiksäkerheten och det höga andrahandsvärdet. Din BMW Motorrad-återförsäljare står alltid till tjänst med att svara på frågor angående motorcykeln. Vi önskar dig mycket nöje med din BMW och säker och trevlig körning. BMW Motorrad.

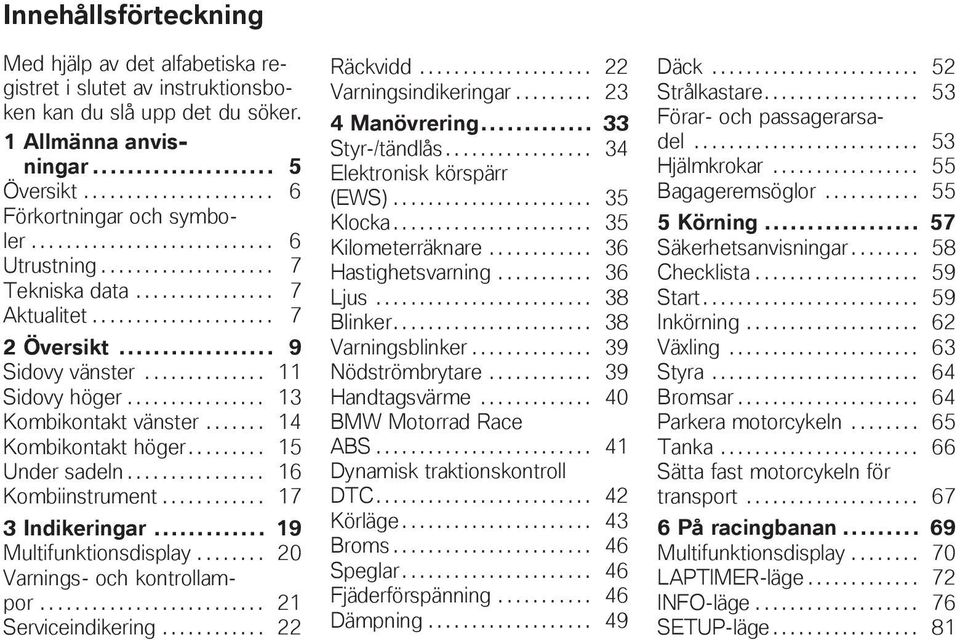

4 Innehållsförteckning Med hjälp av det alfabetiska registret i slutet av instruktionsboken kan du slå upp det du söker. 1 Allmänna anvisningar... 5 Översikt Förkortningar och symboler Utrustning Tekniska data Aktualitet Översikt... 9 Sidovy vänster Sidovy höger Kombikontakt vänster Kombikontakt höger Under sadeln Kombiinstrument Indikeringar Multifunktionsdisplay Varnings- och kontrollampor Serviceindikering Räckvidd Varningsindikeringar Manövrering Styr-/tändlås Elektronisk körspärr (EWS) Klocka Kilometerräknare Hastighetsvarning Ljus Blinker Varningsblinker Nödströmbrytare Handtagsvärme BMW Motorrad Race ABS Dynamisk traktionskontroll DTC Körläge Broms Speglar Fjäderförspänning Dämpning Däck Strålkastare Förar- och passagerarsadel Hjälmkrokar Bagageremsöglor Körning Säkerhetsanvisningar Checklista Start Inkörning Växling Styra Bromsar Parkera motorcykeln Tanka Sätta fast motorcykeln för transport På racingbanan Multifunktionsdisplay LAPTIMER-läge INFO-läge SETUP-läge

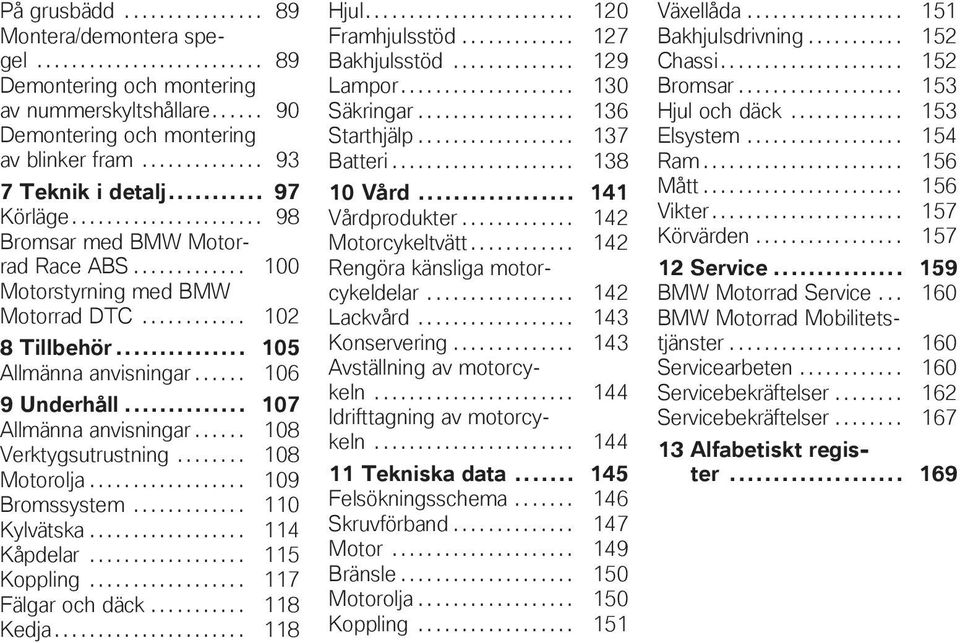

5 På grusbädd Montera/demontera spegel Demontering och montering av nummerskyltshållare Demontering och montering av blinker fram Teknik i detalj Körläge Bromsar med BMW Motorrad Race ABS Motorstyrning med BMW Motorrad DTC Tillbehör Allmänna anvisningar Underhåll Allmänna anvisningar Verktygsutrustning Motorolja Bromssystem Kylvätska Kåpdelar Koppling Fälgar och däck Kedja Hjul Framhjulsstöd Bakhjulsstöd Lampor Säkringar Starthjälp Batteri Vård Vårdprodukter Motorcykeltvätt Rengöra känsliga motorcykeldelar Lackvård Konservering Avställning av motorcykeln Idrifttagning av motorcykeln Tekniska data Felsökningsschema Skruvförband Motor Bränsle Motorolja Koppling Växellåda Bakhjulsdrivning Chassi Bromsar Hjul och däck Elsystem Ram Mått Vikter Körvärden Service BMW Motorrad Service BMW Motorrad Mobilitetstjänster Servicearbeten Servicebekräftelser Servicebekräftelser Alfabetiskt register

6

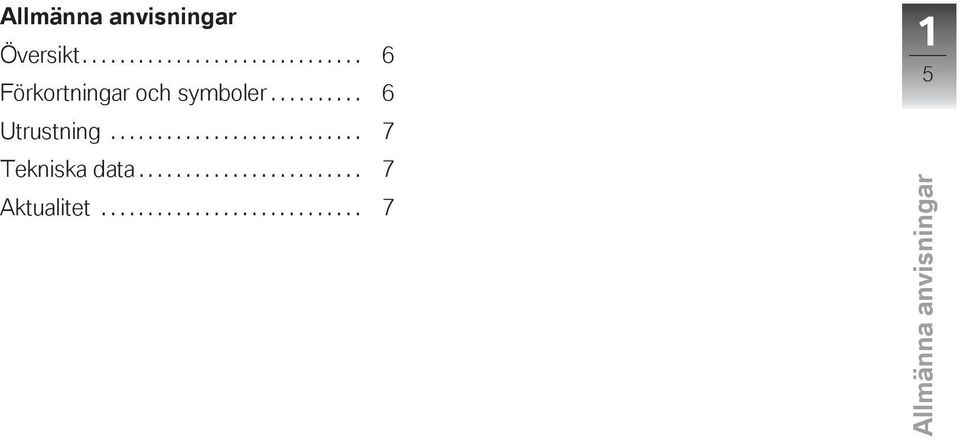

7 z Allmänna anvisningar Allmänna anvisningar Översikt Förkortningar och symboler Utrustning Tekniska data Aktualitet

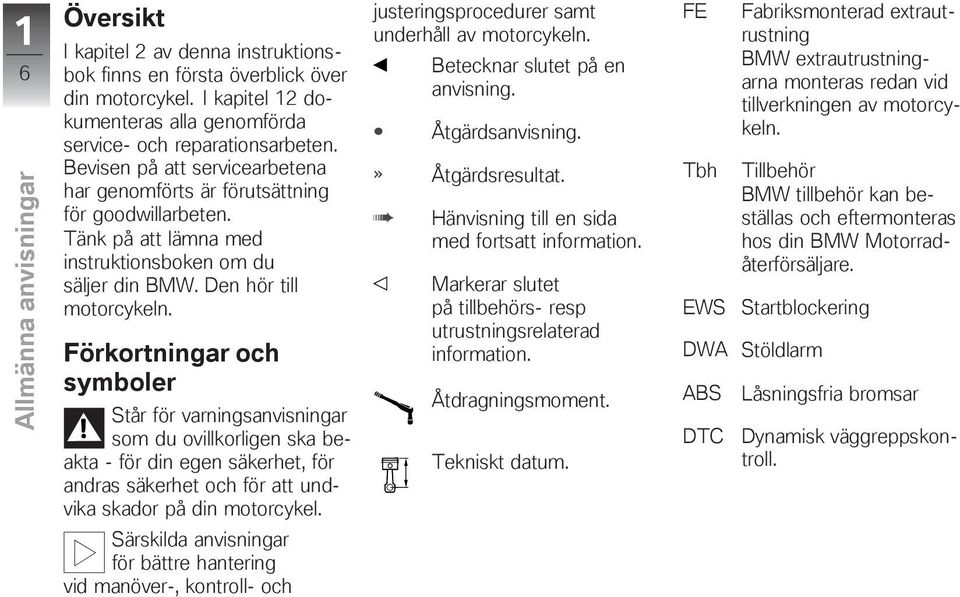

8 1 6 Allmänna anvisningar z Översikt I kapitel 2 av denna instruktionsbok finns en första överblick över din motorcykel. I kapitel 12 dokumenteras alla genomförda service- och reparationsarbeten. Bevisen på att servicearbetena har genomförts är förutsättning för goodwillarbeten. Tänk på att lämna med instruktionsboken om du säljer din BMW. Den hör till motorcykeln. Förkortningar och symboler Står för varningsanvisningar som du ovillkorligen ska beakta - för din egen säkerhet, för andras säkerhet och för att undvika skador på din motorcykel. Särskilda anvisningar för bättre hantering vid manöver-, kontroll- och justeringsprocedurer samt underhåll av motorcykeln. Betecknar slutet på en anvisning. Åtgärdsanvisning. Åtgärdsresultat. Hänvisning till en sida med fortsatt information. Markerar slutet på tillbehörs- resp utrustningsrelaterad information. Åtdragningsmoment. Tekniskt datum. FE Tbh EWS Fabriksmonterad extrautrustning BMW extrautrustningarna monteras redan vid tillverkningen av motorcykeln. Tillbehör BMW tillbehör kan beställas och eftermonteras hos din BMW Motorradåterförsäljare. Startblockering DWA Stöldlarm ABS DTC Låsningsfria bromsar Dynamisk väggreppskontroll.

9 z Allmänna anvisningar Utrustning Du har blivit ägare till en BMWmotorcykel med individuell utrustning. Denna bruksanvisning beskriver de fabriksmonterade extrautrustningar (FE) som erbjuds av BMW och ett urval av tillbehör (Tbh). Det är därför möjligt att även utrustningsvarianter beskrivs, som inte motsvarar din motorcykel. Det är också möjligt att vissa landsutföranden inte exakt motsvarar den avbildade motorcykeln. Om din BMW skulle ha utrustningar som inte beskrivs i denna instruktionsbok, beskrivs de i en separat bok. Tekniska data Alla mått-, vikt- och effektuppgifter i bruksanvisningen är uppmätta enligt DIN med hänsyn till tillåtna toleranser. Beroende på landsutförande kan avvikelser förekomma. Aktualitet BMW-motorcyklarnas höga säkerhets- och kvalitetsnivå garanteras av den ständiga tekniska vidareutvecklingen av konstruktioner och utrustningsdetaljer. På grund av detta kan avvikelser mellan denna instruktionsbok och din motorcykel förekomma. BMW Motorrad kan inte heller utesluta felaktigheter. Sådana felaktigheter i uppgifter, avbildningar och beskrivningar kan inte läggas till grund för krav mot BMW Motorrad. 1 7

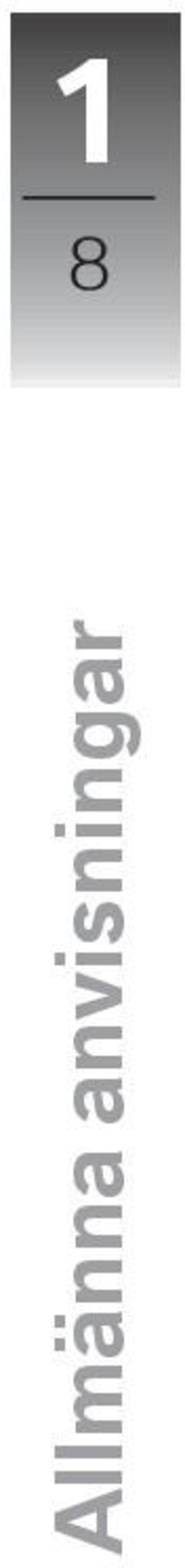

10 1 8 Allmänna anvisningar z

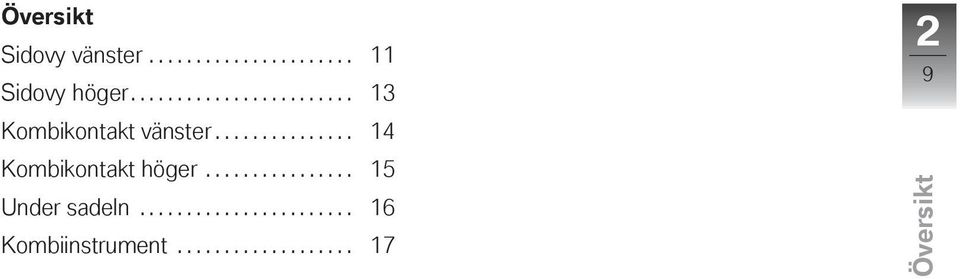

11 z Översikt Översikt Sidovy vänster Sidovy höger Kombikontakt vänster Kombikontakt höger Under sadeln Kombiinstrument

12 2 10 z Översikt

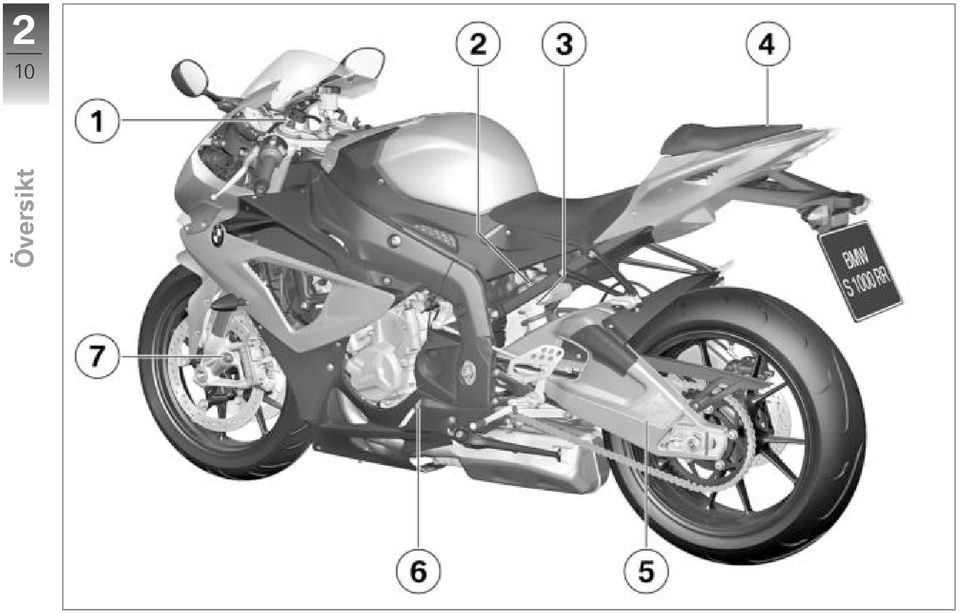

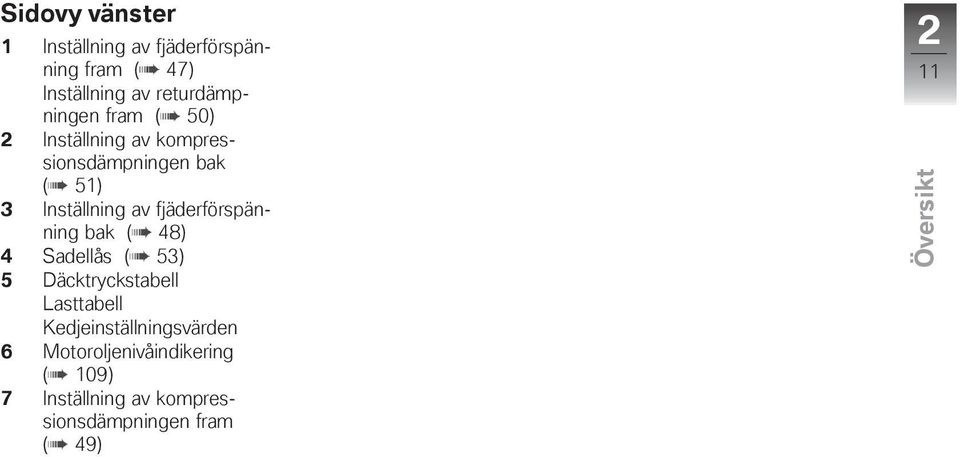

13 z Översikt Sidovy vänster 1 Inställning av fjäderförspänning fram ( 47) Inställning av returdämpningen fram ( 50) 2 Inställning av kompressionsdämpningen bak ( 51) 3 Inställning av fjäderförspänning bak ( 48) 4 Sadellås ( 53) 5 Däcktryckstabell Lasttabell Kedjeinställningsvärden 6 Motoroljenivåindikering ( 109) 7 Inställning av kompressionsdämpningen fram ( 49) 2 11

14 2 12 z Översikt

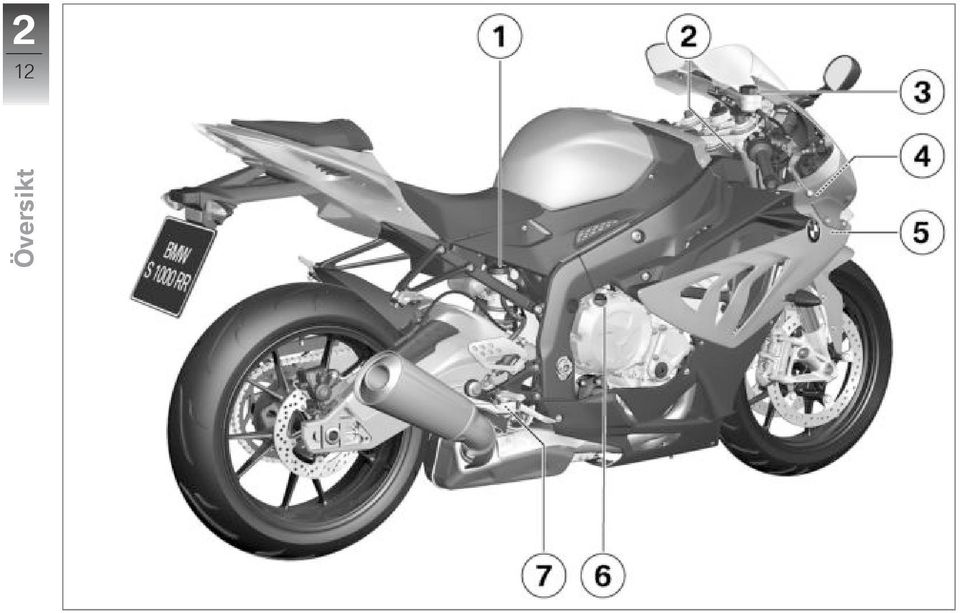

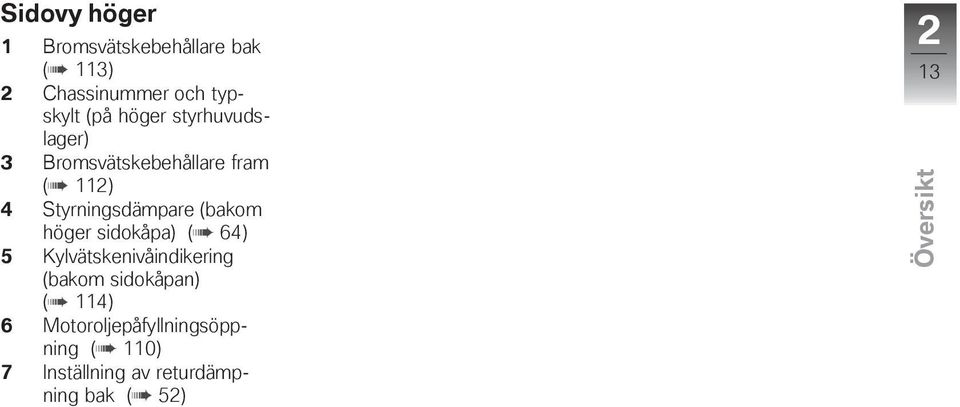

15 z Översikt Sidovy höger 1 Bromsvätskebehållare bak ( 113) 2 Chassinummer och typskylt (på höger styrhuvudslager) 3 Bromsvätskebehållare fram ( 112) 4 Styrningsdämpare (bakom höger sidokåpa) ( 64) 5 Kylvätskenivåindikering (bakom sidokåpan) ( 114) 6 Motoroljepåfyllningsöppning ( 110) 7 Inställning av returdämpning bak ( 52) 2 13

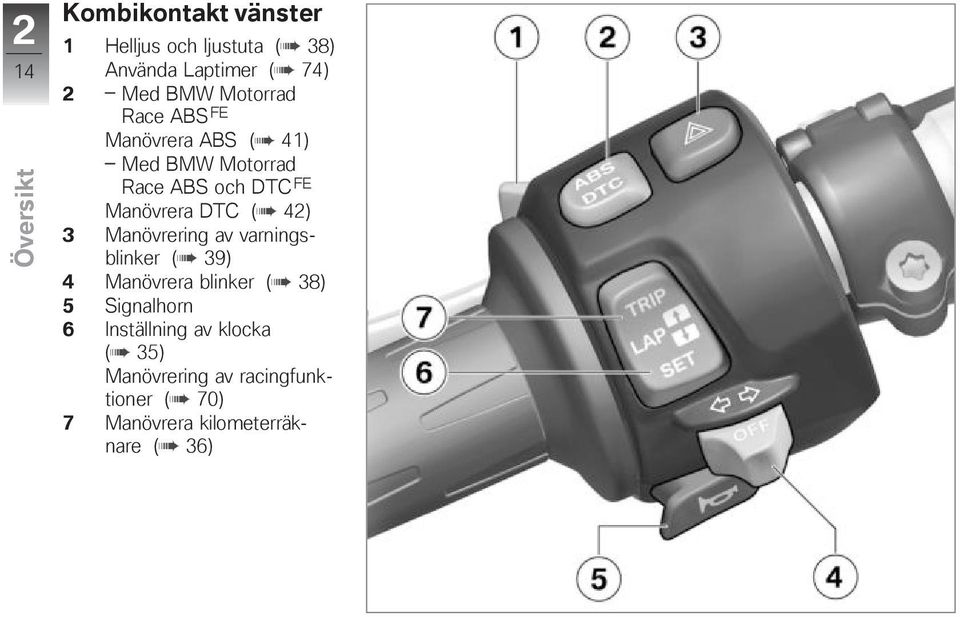

16 2 14 z Översikt Kombikontakt vänster 1 Helljus och ljustuta ( 38) Använda Laptimer ( 74) 2 Med BMW Motorrad Race ABS FE Manövrera ABS ( 41) Med BMW Motorrad Race ABS och DTC FE Manövrera DTC ( 42) 3 Manövrering av varningsblinker ( 39) 4 Manövrera blinker ( 38) 5 Signalhorn 6 Inställning av klocka ( 35) Manövrering av racingfunktioner ( 70) 7 Manövrera kilometerräknare ( 36)

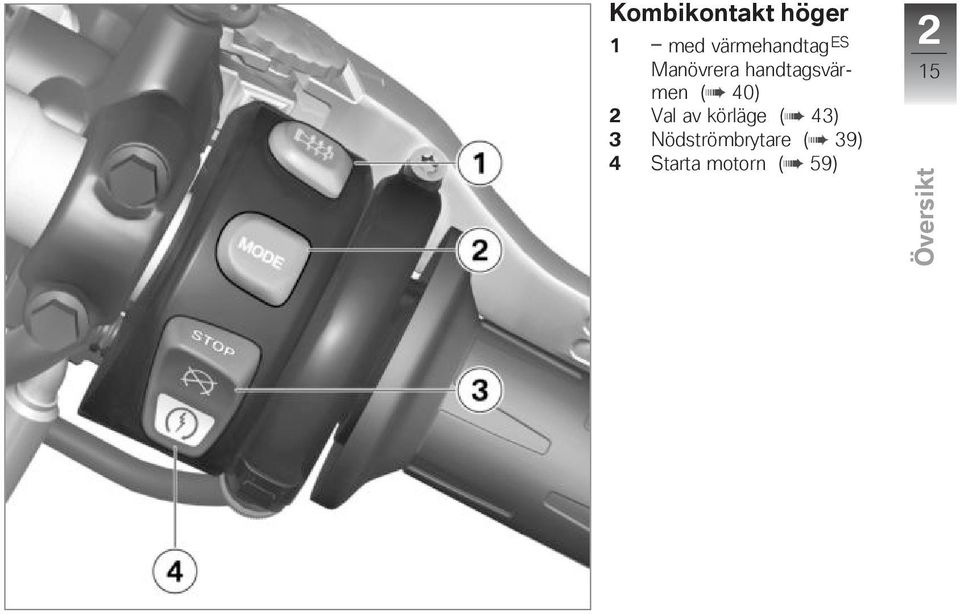

17 z Översikt Kombikontakt höger 1 med värmehandtag ES Manövrera handtagsvärmen ( 40) 2 Val av körläge ( 43) 3 Nödströmbrytare ( 39) 4 Starta motorn ( 59) 2 15

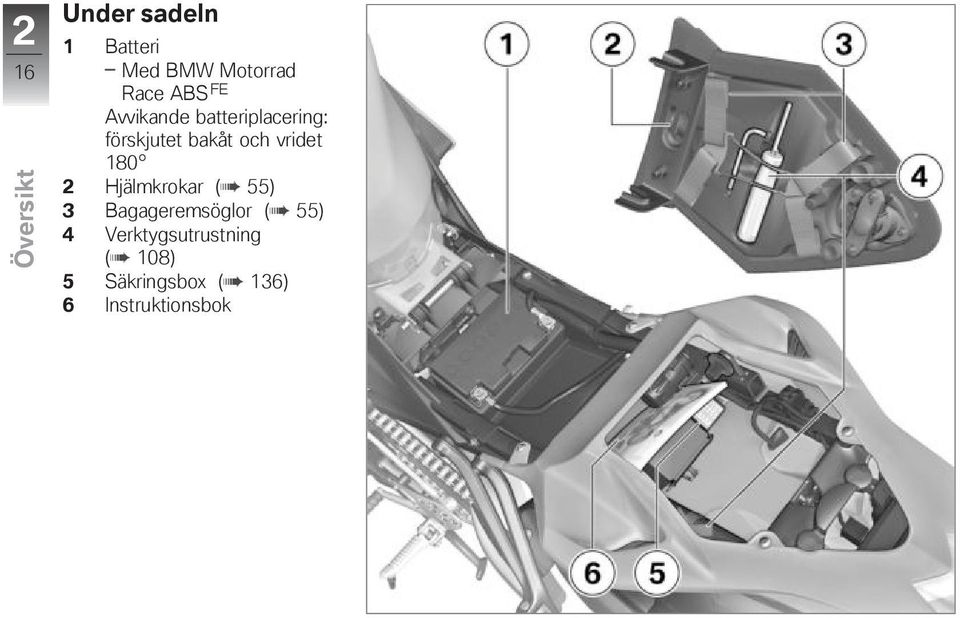

18 2 16 z Översikt Under sadeln 1 Batteri Med BMW Motorrad Race ABS FE Avvikande batteriplacering: förskjutet bakåt och vridet Hjälmkrokar ( 55) 3 Bagageremsöglor ( 55) 4 Verktygsutrustning ( 108) 5 Säkringsbox ( 136) 6 Instruktionsbok

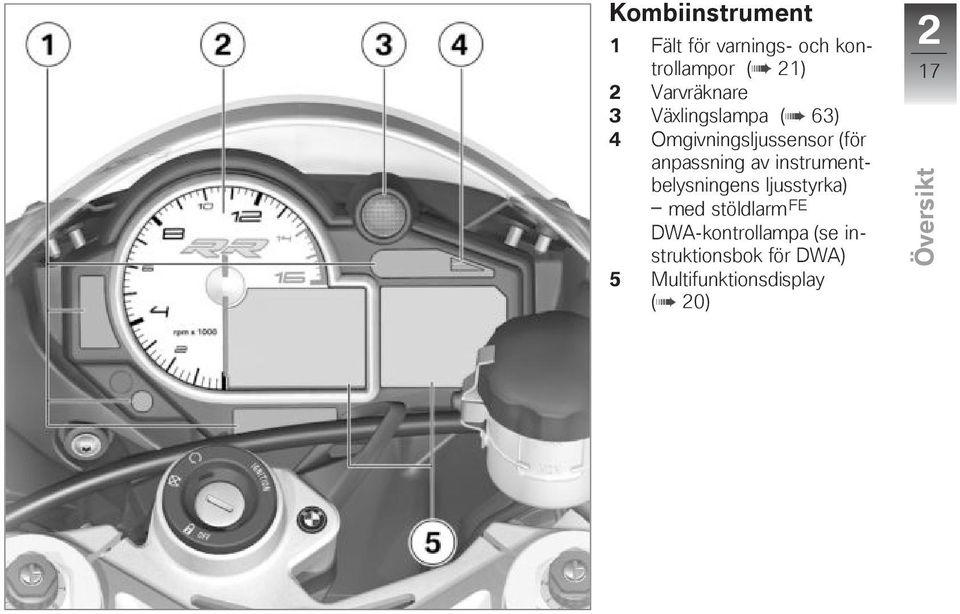

19 z Översikt Kombiinstrument 1 Fält för varnings- och kontrollampor ( 21) 2 Varvräknare 3 Växlingslampa ( 63) 4 Omgivningsljussensor (för anpassning av instrumentbelysningens ljusstyrka) med stöldlarm FE DWA-kontrollampa (se instruktionsbok för DWA) 5 Multifunktionsdisplay ( 20) 2 17

20 2 18 z Översikt

21 Indikeringar Multifunktionsdisplay Varnings- och kontrollampor Serviceindikering Räckvidd Varningsindikeringar Indikeringar z

22 3 20 Indikeringar z Multifunktionsdisplay 1 Hastighetsmätare 2 Kylvätsketemperatur 3 med värmehandtag ES Indikering för handtagsvärme ( 40) 4 Kilometerräknare ( 36) 5 Klocka ( 35) 6 Inställt körläge ( 43) 7 Växelindikering, vid tomgång visas "N". 8 Val av körläge ( 43) Information om visningslägena för racingbana finns i kapitel 5.

23 Varnings- och kontrollampor 1 Med BMW Motorrad Race ABS FE ABS-varningslampa ( 29) 2 Med BMW Motorrad Race ABS och DTC FE DTC-kontrollampa ( 29) 3 Kontrollampa för vänster blinker 4 Allmän varningslampa, i kombination med varningsmeddelanden på displayen ( 23) 5 Kontrollampa för höger blinker 6 Varningslampan för bränslereserv ( 27) 7 Kontrollampa för friläge 8 Kontrollampa för helljus 9 Varningslampa för motorelektronik ( 27) 10 Lampa "Snabbaste varvet" ( 75) 3 21 Indikeringar z

24 3 22 Indikeringar z Serviceindikering Om den återstående tiden till nästa service är kortare än en månad, visas servicedatumet 1 en kort stund efter Pre-Ride Check. I detta exempel betyder visningen "augusti 2012". För motorcyklar som körs många mil per år kan servicen eventuellt behöva genomföras tidigare. När det återstår mindre än 1000 km till den tidigarelagda servicen, räknas den återstående sträckan nedåt 2 i steg på 100 km och indikeras en kort stund efter Pre- Ride Check. Om serviceindikeringen visas mer än en månad före servicedatumet måste det datum som ställts in i instrumentkombinationen ställas in. Denna situation kan uppstå om batteriet har varit lossat en längre tid. Vänd dig till en auktoriserad verkstad för att få datumet inställt, helst till en BMW Motorrad-återförsäljare. Räckvidd Om tidpunkten för service har överskridits, lyser förutom datum- eller kilometerindikeringen dessutom den allmänna varningslampan gul. Servicetexten visas hela tiden. Räckvidden 1 anger hur lång sträcka som kan köras med den återstående bränslemängden. Den visas när reservmängd åter-

25 står i tanken. Beräkningen görs med hjälp av genomsnittsförbrukningen och bränslenivån. Om du tankar när reservmängden har underskridits, måste den totala mängden vara större än reservmängden för att den nya nivån ska registreras. Annars kan räckviddsindikeringen inte uppdateras. Om motorcykeln står på sidostödet, kan bränslemängden inte beräknas korrekt på grund av det sneda läget. Därför kan räckvidden bara beräknas när sidostödet är infällt. Den återstående körsträckan är endast ett ungefärligt värde. BMW Motorrad rekommenderar därför att du inte kör ända till sista kilometern. Varningsindikeringar Indikering Varningar visas med respektive varningslampa. Varningar som inte har någon egen varningslampa visas genom den allmänna varningslampan 1 i kombination med en varningssymbol, som t ex 2 på multifunktionsdisplayen. Beroende på hur allvarlig varningen är lyser den allmänna varningslampan röd eller gul. Föreligger flera varningar, indikeras alla motsvarande varningslampor och varningssymboler, varningsmeddelandena visas omväxlande. En översikt över de möjliga varningarna finns på följande sida Indikeringar z

26 3 24 Varningsöversikt Varningslampa Displayindikeringar Betydelse Lyser gul! EWS visas EWS aktiv ( 27) Indikeringar z Lyser Bränslereserv ( 27) Lyser röd Temperaturindikeringen blinkar För hög kylvätsketemperatur ( 27) Lyser Motorn i nödprogram ( 27) Lyser gul! LAMPR visas Bakljuslampa defekt ( 28)! LAMPF visas Parkeringsljuslampa defekt ( 28)! LAMP visas Blinkerlampa defekt ( 28)! VDS visas på den tomma displayen Fordonet har kört omkull ( 28)

27 Varningslampa Displayindikeringar Betydelse! VDS visas Tippskyddet är defekt ( 29) 3 25 Blinkar ABS-självdiagnosen inte avslutad ( 29) Lyser ABS frånkopplat ( 29) Lyser ABS-fel ( 29) Blinkar snabbt DTC-ingrepp ( 29) Indikeringar z Blinkar långsamt DTC-självdiagnosen inte avslutad ( 30) Lyser DTC frånkopplad ( 30) Lyser DTC-Fel ( 30)! DWALO visas Stöldlarmsbatteriet svagt ( 30)

28 3 26 Varningslampa Displayindikeringar Betydelse Lyser gul! DWA visas DWA-batteriet tomt ( 30) Växlingslampan lyser eller blinkar! SPEED visas Hastighetsvarning ( 31) Indikeringar z

29 EWS aktiv Den allmänna varningslampan lyser gul.! EWS visas. Möjlig orsak: Motorcykeln kan inte startas med den använda nyckeln eller förbindelsen mellan nyckeln och motorelektroniken är störd. Ta bort andra nycklar från tändningsnyckelns nyckelknippa. Använd reservnyckeln. Byt ut den defekta nyckeln hos en BMW Motorrad-återförsäljare. Bränslereserv Varningslampan för bränslereserv lyser. Bränslebrist kan förorsaka förbränningsmissar och oväntat motorstopp. Förbränningsmissar kan skada katalysatorn och oväntat motorstopp kan leda till olyckor. Kör inte tills tanken är tom. Möjlig orsak: I bränsletanken finns maximalt reservmängd kvar. ca 4 l Bränslereservmängd Tanka ( 66). För hög kylvätsketemperatur Den allmänna varningslampan lyser röd. Kylvätsketemperaturmätaren blinkar. Om du kör vidare med överhettad motor, kan motorn skadas. Iaktta nedanstående åtgärder. Möjlig orsak: Kylvätsketemperaturen är för hög. Kör om möjligt motorn på lägre varvtal tills den svalnar. Om kylvätsketemperaturen ofta är för hög, bör du snarast möjligt låta åtgärda felet hos en auktoriserad verkstad, helst hos en BMW Motorrad-återförsäljare. Motorn i nödprogram Varningslampan för motorfel lyser. Motorn går på nödprogram. Avvikande köregenskaper kan uppkomma. Anpassa körsättet. Undvik kraftig acceleration och omkörningar. Möjlig orsak: Motorstyrenheten har diagnostiserat ett fel. I sällsynta fall stängs motorn av och kan inte startas igen. Annars går motorn på nödprogram Indikeringar z

30 3 28 Indikeringar z Det går att köra vidare, men motoreffekten eller varvtalsregistret går kanske inte att utnyttja som vanligt. Låt åtgärda felet snarast möjligt hos en auktoriserad verkstad, helst hos en BMW Motorradåterförsäljare. Bakljuslampa defekt Den allmänna varningslampan lyser gul.! LAMPR visas. Möjlig orsak: Fel på en bakljuslampa eller bromsljuslampa. Diodbakljuset måste bytas. Vänd dig till en auktoriserad verkstad, helst en BMW Motorrad-återförsäljare. Parkeringsljuslampa defekt! LAMPF visas. Ett lampfel på motorcykeln är en säkerhetsrisk, eftersom andra trafikanter har svårt att se dig och ditt fordon. Byt ut defekta lampor snarast möjligt. Det bästa är att alltid ta med reservlampor. Möjlig orsak: Parkeringsljuslampa defekt. Byta vänster parkeringsljuslampa ( 131). Byta höger parkeringsljuslampa ( 133). Blinkerlampa defekt! LAMP visas. Ett lampfel på motorcykeln är en säkerhetsrisk, eftersom andra trafikanter har svårt att se dig och ditt fordon. Byt ut defekta lampor snarast möjligt. Det bästa är att alltid ta med reservlampor. Möjlig orsak: Blinkerlampa defekt Byte av blinkerlampor fram och bak ( 134). Möjlig orsak: Nummerskyltshållaren har demonterats, saknad blinker identifieras inte i fordonselektroniken. Montering av nummerskyltshållare ( 91). Koppla till undertryckande av felmeddelande i SETUP-läget. Fordonet har kört omkull! VDS (Vertical Down Sensor) indikeras på den tomma displayen. Möjlig orsak: Tippskyddet har registrerat en omkullkörning och stängt av motorn. Räta upp fordonet Slå av tändningen och slå på den igen eller slå av och på nödstoppsbrytaren.

31 Tippskyddet är defekt! VDS (Vertical Down Sensor) visas. Möjlig orsak: En defekt har identifierats på tippskyddet. Kontakta en auktoriserad verkstad, helst hos en BMW Motorrad-återförsäljare. ABS-självdiagnosen inte avslutad Med BMW Motorrad Race ABS FE ABS-varningslampan blinkar. Möjlig orsak: Det finns ingen ABS-funktion, eftersom självdiagnosen inte har avslutats. För kontroll av hjulsensorerna måste motorcykeln köras några meter. Kör långsamt. Tänk på att ABS inte fungerar förrän självdiagnosen är klar. ABS frånkopplat Med BMW Motorrad Race ABS FE ABS-varningslampan lyser. Möjlig orsak: ABS-systemet har kopplats från av föraren. Koppla till ABS-funktion ( 41). ABS-fel Med BMW Motorrad Race ABS FE ABS-varningslampan lyser. Möjlig orsak: ABS-styrenheten har identifierat ett fel. ABS fungerar inte. Du kan köra vidare, men måste tänka på att ABS inte fungerar. Observera ytterligare information om situationer, som kan leda till ett ABS-fel ( 101). Låt åtgärda felet snarast möjligt hos en auktoriserad verkstad, helst hos en BMW Motorradåterförsäljare. DTC-ingrepp Med BMW Motorrad Race ABS och DTC FE DTC-kontrollampan blinkar snabbt. DTC känner av instabilitet i bakhjulet och minskar vridmomentet. Kontrollampan blinkar en stund efter att DTC-ingreppet upphört. På så sätt kan föraren även efter den kritiska situationen se att regleringen har genomförts Indikeringar z

32 3 30 Indikeringar z DTC-självdiagnosen inte avslutad Med BMW Motorrad Race ABS och DTC FE DTC-kontrollampan blinkar långsamt. Möjlig orsak: DTC fungerar inte, eftersom självdiagnosen inte har avslutats. För att DTC-självdiagnosen ska kunna avslutas, måste motorn gå och motorcykeln köras i minst 5 km/h. Kör långsamt. Tänk på att DTC inte fungerar förrän självdiagnosen är klar. DTC frånkopplad Med BMW Motorrad Race ABS och DTC FE DTC-kontrollampan lyser. Möjlig orsak: DTC-systemet har kopplats från av föraren. Koppla till DTC-funktionen ( 42). DTC-Fel Med BMW Motorrad Race ABS och DTC FE DTC-kontrollampan lyser. Möjlig orsak: DTC-styrenheten har identifierat ett fel. Du kan köra vidare. Tänk på att DTC inte fungerar, eller bara fungerar i begränsad omfattning. Var uppmärksam på ytterligare information om situationer som kan leda till ett DTC-fel ( 102). Låt åtgärda felet snarast möjligt hos en auktoriserad verkstad, helst hos en BMW Motorradåterförsäljare. Stöldlarmsbatteriet svagt med stöldlarm FE! DWALO visas. Detta felmeddelande visas endast efter pre-ride check under en kort stund. Möjlig orsak: Stöldlarmsbatteriet har inte längre full kapacitet. När motorcykelbatteriet är lossat, fungerar stöldlarmet endast under en begränsad tid. Kontakta en auktoriserad verkstad, helst hos en BMW Motorrad-återförsäljare. DWA-batteriet tomt med stöldlarm FE Den allmänna varningslampan lyser gul.

33 ! DWA visas. Detta felmeddelande visas endast efter pre-ride check under en kort stund. Möjlig orsak: Stöldlarmsbatteriet har ingen kapacitet längre. När motorcykelbatteriet är lossat, fungerar inte stöldlarmet längre. Kontakta en auktoriserad verkstad, helst hos en BMW Motorrad-återförsäljare. Hastighetsvarning Växlingslampan lyser eller blinkar, beroende på inställningen.! SPEED visas. Möjlig orsak: Den inställda maxhastigheten har överskridits. Minska hastigheten. Ställ in en ny maxhastighet Indikeringar z

34 3 32 Indikeringar z

35 z Manövrering Manövrering Styr-/tändlås Elektronisk körspärr (EWS) Klocka Kilometerräknare Hastighetsvarning Ljus Blinker Varningsblinker Nödströmbrytare Handtagsvärme BMW Motorrad Race ABS Dynamisk traktionskontroll DTC Körläge Broms Speglar Fjäderförspänning Dämpning Däck Strålkastare Förar- och passagerarsadel Hjälmkrokar Bagageremsöglor

36 4 34 z Manövrering Styr-/tändlås Nycklar Du får två huvudnycklar och en reservnyckel. Reservnyckeln är liten och lätt för att den ska kunna förvaras i t ex en plånbok. Man kan använda den om ingen av huvudnycklarna finns till hands, men den är inte avsedd för långvarig användning. Läs anvisningarna för startblockeringen ( 35) om du blir av med en nyckel. Samma nyckel passar till styr-/ tändlåset, tanklocket och sadellåset. Tillkoppling av tändning Vrid nyckeln till läge 1. Parkeringsljuset och alla funktionskretsar tillkopplade. Motorn kan startas. Pre-Ride Check genomförs. ( 60) Med BMW Motorrad Race ABS FE ABS-självdiagnos genomförs. ( 61) Med BMW Motorrad Race ABS och DTC FE DTC-självdiagnos genomförs. ( 61) Frånkoppling av tändning Vrid nyckeln till läge 2. Ljuset släckt. Styrlåset inte låst. Nyckeln kan dras ur. Lås styrlåset Vrid styret åt vänster.

37 z Manövrering Vrid nyckeln till läge 3 och rör samtidigt lite på styret. Tändning, ljus och alla funktionskretsar frånkopplade. Styrlåset låst. Nyckeln kan dras ur. Elektronisk körspärr (EWS) Motorcykelns elektronik utvärderar datainformationen i fordonsnyckeln via en ringantenn i tändningslåset. Först när en nyckel känns igen som behörig ger motorstyrenheten klarsignal om att motorn kan startas. Om en reservnyckel är fäst vid tändningsnyckeln, kan elektroniken bli "irriterad" och ingen klarsignal för motorstarten avges. På multifunktionsdisplayen visas varningen EWS. Förvara därför alltid reservnyckeln åtskild från tändningsnyckeln. Tappar du en nyckel kan få den spärrad hos din BMW Motorrad -återförsäljare. Du måste då ta med alla andra nycklar som hör till motorcykeln. Motorn går inte längre att starta med en nyckel som spärrats, men en spärrad nyckel kan aktiveras på nytt. Reserv- och extranycklar kan du endast få hos en BMW Motorrad -återförsäljare. Där är man skyldig att kontrollera din legitimation, eftersom nycklarna är en del av ett säkerhetssystem. Klocka Inställning av klocka Om du ställer in klockan när du kör, kan du förorsaka en olycka. Ställ endast in klockan när motorcykeln står stilla. Koppla till tändningen. Tryck ner knappen 2 tills timmarna 3 blinkar. Tryck på knappen 1 för att ställa fram timmarna. Tryck på knappen 2 för att ställa tillbaka timmarna. 4 35

38 4 36 z Manövrering När timmarna är korrekt inställda håller du ner knappen 2 tills minuterna 4 blinkar. Tryck på knappen 1 för att ställa fram minuterna. Tryck på knappen 2 för att ställa tillbaka minuterna. När minuterna är korrekt inställda håller du ner knappen 2 tills minuterna slutar blinka. Inställningen är klar. Kilometerräknare Välj indikering Koppla till tändningen. Tryck på knappen 1 tills önskat värde visas i område 3. Följande värden kan visas: Total kilometerställning Trippmätare 1 (Trip I) Trippmätare 2 (Trip II) Räckvidd (när reservmängden nåtts) Nollställning av trippmätare Koppla till tändningen. Välj önskad trippmätare Håll knappen 1 intryckt tills trippmätaren återställts. Hastighetsvarning Ställa in hastighetsvarning Aktivera vid behov hastighetsvarningen i SETUP-menyn (se kapitlet "På racingbanan").

39 z Manövrering 4 37 Tryck på knappen 2 flera gånger, tills LIMIT visas på displayen. För att ställa in den aktuella körhastigheten som ny gräns: Håll knappen 2 intryckt tills denna hastighet visas på displayen. För att öka den inställda hastigheten: Tryck kortvarigt på knappen 1. Varje gång man trycker ökar gränsen med 10 km/h. När den inställda hastigheten överskrids, lyser eller blinkar växlingslampan 3 med inställd frekvens och varningen 4 visas. Den för tillfället inställda hastigheten eller OFF visas.

40 4 38 Halvljus Halvljuset tänds automatiskt när motorn startas. Helljus och ljustuta Starta motorn. z Manövrering För att koppla ifrån hastighetsvarningen: Håll knappen 1 intryckt tills OFF visas. Ljus Parkeringsljus Parkeringsljuset tänds automatiskt när tändningen kopplas till. Parkeringsljuset belastar batteriet. Låt därför inte tändningen vara tillkopplad för länge. Tryck omkopplaren 1 framåt för att slå på helljuset. Dra omkopplaren 1 bakåt för att blinka med helljuset. Parkeringsljus Koppla ifrån tändningen. Koppla ifrån tändningen och tryck genast knappen 1 åt vänster och håll den i det läget tills parkeringsljuset tänds. Koppla till och sedan ifrån tändningen för att släcka parkeringsljuset. Blinker Manövrering av blinker Koppla till tändningen. Efter ca tio sekunders körning och en sträcka på ca 300 m kopplas blinkerlamporna ifrån automatiskt.

41 z Manövrering Manövreras en blinkerknapp när tändningen är tillkopplad, blinkar blinkern i stället för varningsblinkern. När blinkerknappen inte längre manövreras, aktiveras åter varningsblinkerfunktionen. Nödströmbrytare 4 39 Tryck knappen 1 åt vänster för att slå på vänster blinker. Tryck knappen 1 åt höger för att slå på höger blinker. Ställ knappen 1 i mittläget för att stänga av blinkern. Varningsblinker Tillkoppling av varningsblinker Koppla till tändningen. Varningsblinkern belastar batteriet. Tänd varningsblinkern endast en kort stund. Tryck på knappen 1 för att aktivera varningsblinkern. Tändningen kan slås av. Tryck på knappen 1 igen för att stänga av varningsblinkern. 1 Nödströmbrytare Om nödströmbrytaren för tändning manövreras under körning kan bakhjulet låsas och motorcykeln välta. Manövrera inte nödströmbrytaren för tändning under körning. Med hjälp av nödströmbrytaren kan man snabbt och enkelt stänga av motorn.

42 4 40 för att säkerställa att motorn kan startas. z Manövrering a b Motorn avstängd Driftläge Handtagsvärme med värmehandtag ES Manövrera handtagsvärme Starta motorn. Handtagsvärmen fungerar endast när motorn går. Tryck flera gånger på knappen 1 tills önskad värmenivå indikeras. Styrhandtagen kan värmas upp i två steg. Det andra steget 2 är till för snabb uppvärmning av handtagen. När de har blivit varma bör man växla tillbaka till det första steget. 100 % värmeeffekt 50 % värmeeffekt Den högre strömförbrukningen kan medföra att batteriet urladdas vid körning på låga varvtal. Vid låg batteriladdning kopplas handtagsvärmen från Om inga fler ändringar görs ställs den valda värmenivån in.

43 z Manövrering BMW Motorrad Race ABS Med BMW Motorrad Race ABS FE Koppla ifrån ABSfunktionen Koppla till tändningen. ABS-funktionen kan också kopplas från under körningen. ABS-varningslampan lyser. Med BMW Motorrad Race ABS och DTC FE ABS-varningslampan fortsätter att lysa. ABS-funktionen är frånkopplad. Koppla till ABS-funktion 4 41 Håll knappen 1 intryckt tills ABS-varningslampan 2 ändras. Håll knappen 1 intryckt tills först DTC-kontrollampan 3 och därefter ABS-varningslampan 2 ändras. Inställningen av DTC förblir oförändrad. ABS-varningslampan lyser. Släpp knappen 1 inom två sekunder. Håll knappen 1 intryckt tills ABS-varningslampan 2 ändras. ABS-varningslampan slocknar, vid ej avslutad självdiagnos börjar den blinka. Släpp knappen 1 inom två sekunder. ABS-varningslampan förblir släckt resp fortsätter att blinka.

44 4 42 z Manövrering ABS-funktionen är tillkopplad. Om kodningskontakten för SLICK-funktion inte sitter i, är en annan möjlighet att koppla ifrån och sedan åter slå på tändningen. Om ABS-lampan fortsätter att lysa när tändningen har kopplats från och till, föreligger ett ABS-fel. Dynamisk traktionskontroll DTC Med BMW Motorrad Race ABS och DTC FE Koppla från DTCfunktionen Koppla till tändningen. DTC-funktionen kan också kopplas från under körningen. Håll knappen 1 intryckt tills DTC-kontrollampan 3 ändras. DTC-kontrollampan tänds Släpp knappen 1 inom två sekunder. DTC-kontrollampan fortsätter att lysa. DTC-funktionen är frånkopplad. Koppla till DTCfunktionen Håll knappen 1 intryckt tills DTC-kontrollampan 3 ändras. DTC-kontrollampan slocknar, vid ej avslutad självdiagnos börjar den blinka. Släpp knappen 1 inom två sekunder. DTC-kontrollampan förblir släckt resp fortsätter att blinka. DTC-funktionen är tillkopplad. Om kodningskontakten för SLICK-funktion inte sitter i, är

45 z Manövrering en annan möjlighet att koppla från och sedan åter slå på tändningen. Om DTC-kontrollampan fortfarande lyser när tändningen har kopplats från och åter till och motorcykeln körts i en hastighet över 5 km/h, föreligger ett DTC-fel. Körläge Ställa in körläge utan effektreducering 79 kw FE eller med effektreducering 79 kw FE Med BMW Motorrad Race ABS FE Koppla till tändningen. Tryck på knappen 1. Mer information om tillgängliga körlägen finns i kapitlet "Teknik i detalj". Markeringspilen 1 och menyn 2 visas. På position 3 visas den aktuella inställningen. När kodningskontakten sitter i kan man även välja körläget SLICK 4 i menyn. Montera kodningskontakt ( 45). med effektreducering 79 kw FE Utan BMW Motorrad Race ABS FE Montera kodningskontakt ( 45). I fordon med effektreducering och utan ABS kan man bara välja körläge när kodningskontakten är istucken. 4 43

46 4 44 z Manövrering Koppla till tändningen. Tryck på knappen 1. Mer information om tillgängliga körlägen finns i kapitlet "Teknik i detalj". Markeringspilen 1 och menyn 2 med de fyra lägesalternativen visas. På position 3 visas den aktuella inställningen. Tryck på knappen 1 tills markörpilen står framför önskad inställning. SLICK-läget är avpassat för racingdäck (slickdäck) och utgår från mycket goda greppvärden, som normalt bara förekommer på tävlingsbanor. Motsvarande körkunskaper är en förutsättning. Aktivera inte SLICK-läget annat än vid bankörning och med racingdäck. Vid val av SLICK-läge: Beakta den begränsade ABS-regleringen för bakhjulet (se kapitlet "Teknik i detalj"). Står motorcykeln stilla aktiveras det valda körläget efter cirka tio sekunder. Aktivering av det nya körläget under körning kan endast ske under följande förutsättningar: Bromsen ej ilagd Gashandtaget helt tillbakavridet Koppling manövrerad När det nya körläget aktiverats stängs menyn.

47 z Manövrering Det inställda körläget, med tillhörande anpassning av motorkarakteristik, ABS och DTC, är kvar även när tändningen kopplas från. Koppla från tändningen. Demontera förarsadeln ( 54) Montera kodningskontakt Koppla från tändningen. med effektreducering 79 kw FE För fordon med effektreducering gäller: Genom användning av kodningskontakten blir körlägena SPORT och RACE med förhöjd motoreffekt tillgängliga. En mycket sportig körstil kan leda till farliga situationer. Öva med din sportiga körstil. För fordon med effektreducering gäller: Om kodningskontakt används upphör typgodkännandet för allmän väg att gälla. Använd inte kodningskontakten på allmän väg för dessa fordon. Smuts och fukt kan samlas i den öppna stickkontakten och orsaka funktionsfel. Sätt åter på täckkåpan när kodningskontakten tagits bort. Ta bort stickkontaktens 1 täckhatt. Tryck in spärren 2 och dra av täckhatten uppåt. Sätt dit kodningskontakten. Koppla till tändningen.

48 4 46 Inställning av handbromsspaken under körning kan förorsaka en olycka. Ställ endast in handbromsspaken när motorcykeln står stilla. till läge 6: minsta avstånd mellan styrhandtaget och handbromsspaken Speglar Inställning av speglar z Manövrering När kodningskontakten sätts i aktiveras RAIN-läget 1 automatiskt av säkerhetsskäl. Ställa in körläge ( 43). Montering av förarsadel ( 54). Broms Inställning av bromshandtag Om bromsvätskebehållarens läge förändras, kan det komma in luft i bromssystemet. Vrid inte handtagsenheten eller styret. Vrid inställningsskruven 1 till önskat läge med ett lätt tryck från baksidan. Inställningsskruven kan lättare vridas om du samtidigt trycker handbromshandtaget framåt. Inställningsmöjligheter: från läge 1: största avstånd mellan styrhandtaget och handbromsspaken Ställ in speglarna genom att vrida dem till önskat läge. Fjäderförspänning Inställning Framhjulets fjäderförspänning måste anpassas till förhållandena i terrängen. Ojämn terräng kräver en hög fjäderförspänning, jämn

49 z Manövrering terräng en lägre fjäderförspänning. Bakhjulets fjäderförspänning måste anpassas till motorcykelns last. Vid tyngre last måste den ökas, vid mindre vikt måste den minskas motsvarande. Inställning av framhjulets fjäderförspänning Ställ motorcykeln på ett jämnt och fast underlag. Avlasta motorcykeln helt, ta bort eventuellt bagage. Håll motorcykeln upprätt och mät avståndet d mellan tankarmaturens underkant 1 och framaxeln 2. Belasta motorcykeln med en förare. Mät med hjälp av en annan person åter avståndet d mellan punkterna 1 och 2 och beräkna skillnaden (nedfjädringen) mellan de uppmätta värdena. Lastanpassad inställning av fjäderförspänningen Nedfjädring av framhjulet mm (Med förare 85 kg) Vid icke anpassad inställning av fjäderförspänning och dämpning försämras motorcykelns körförhållande. Anpassa dämpningen till fjäderförspänningen. För att minska nedfjädringen (ökning av fjäderförspänningen) ska inställningsskruvarna 3 vridas i riktning a med hjälp av motorcykelns verktygssats. För att öka nedfjädringen (minskning av fjäderförspänningen) ska inställningsskruvarna 3 vridas 4 47

50 4 48 i riktning b med hjälp av motorcykelns verktygssats. Var noga med att samma värde ställs in på höger och vänster sida. Lastanpasad inställning av fjäderförspänningen mm (Med förare 85 kg) z Manövrering Ställa in bakhjulets fjäderförspänning Ställ motorcykeln på ett jämnt och fast underlag. Avlasta motorcykeln helt, ta bort eventuellt bagage. Lossa skruv 1 med verktygssatsen. Håll motorcykeln upprätt och mät avståndet d mellan nummerskyltshållarens underkant 1 och kedjeskyddets skruv 2. Belasta motorcykeln med en förare. Mät med hjälp av en annan person åter avståndet d mellan punkterna 1 och 2 och beräkna skillnaden (nedfjädringen) mellan de uppmätta värdena. Lastanpasad inställning av fjäderförspänningen Bakhjulets nedfjädring Vid icke anpassad inställning av fjäderförspänning och dämpning försämras motorcykelns körförhållande. Anpassa dämpningen till fjäderförspänningen. För att minska skillnaden (öka fjäderförspänningen) ska inställningsringen 2 vridas i rikt-

51 z Manövrering ning b med hjälp av motorcykelns verktygssats. För att öka skillnaden (minska fjäderförspänningen) ska inställningsringen 2 vridas i riktning a med hjälp av motorcykelns verktygssats. Dra åt skruven 1 med åtdragningsmoment. 3 Nm Klämskruv på den övre fjäderbrickan Dämpning Inställning Dämpningen måste anpassas till vägbanans beskaffenhet och fjäderförspänningen. På ojämn vägbana behövs mjukare dämpning än på slät väg. När fjäderförspänningen ökas behövs det en hårdare dämpning, och när fjäderförspänningen minskas krävs en mjukare dämpning. Inställning av framhjulets kompressionsdämpning Ställ in kompressionsdämpningen med inställningsskruvarna 1 på vänster och höger sida. Ökad dämpning: Vrid inställningsskruven med hjälp av motorcykelns verktygssats tills markeringen 2 visar på ett högre skalvärde. Minskad dämpning: Vrid inställningsskruven med hjälp av motorcykelns verktygssats tills markeringen 2 visar på ett lägre skalvärde. Grundinställning av kompression fram Position 2 (bekväm inställning med förare 85 kg) 4 49

52 4 50 Grundinställning av kompression fram Position 4 (normal inställning med förare 85 kg) på det vänstra och det högra gaffelbenet. Grundinställning av returdämpning fram Position 2 (bekväm inställning med förare 85 kg) z Manövrering Position 8 (sportinställning med förare 85 kg) Var noga med att samma värde ställs in på höger och vänster sida. Inställning av framhjulets kompressionsdämpning Ökad dämpning: Vrid inställningsskruven med hjälp av motorcykelns verktygssats tills markeringen 2 visar på ett högre skalvärde. Minskad dämpning: Vrid inställningsskruven med hjälp av motorcykelns verktygssats tills markeringen 2 visar på ett lägre skalvärde. Position 4 (normal inställning med förare 85 kg) Position 7 (sportinställning med förare 85 kg) Var noga med att samma värde ställs in på höger och vänster sida. Fabriksinställningar på framhjulet Gör fabriksinställningar enligt värdena nedan. Fabriksinställning för tryck-/dragsteg fram Position 4 Ställ in returdämpningen med hjälp av inställningsskruvarna 1

53 z Manövrering Inställning av bakhjulets kompressionsdämpning Ställ motorcykeln på ett jämnt och fast underlag. Ställ in kompressionsdämpningen för lågfart (low speed) med hjälp av inställningsskruven 1 och ställ in kompressionsdämpningen för högfart (high speed) med inställningsringen 2. Ökad dämpning: Vrid inställningsskruven eller inställningsringen med hjälp av motorcykelns verktygssats tills markeringen 3 resp. 4 visar på ett högre skalvärde. Minskad dämpning: Vrid inställningsskruven eller inställningsringen med hjälp av motorcykelns verktygssats tills markeringen 3 resp. 4 visar på ett lägre skalvärde. Grundinställning av kompressionsdämpning bak High-Speed Position 2 (bekväm inställning med förare 85 kg) Position 4 (normal inställning med förare 85 kg) Position 9 (sportinställning med förare 85 kg) Grundinställning av kompressionsdämpning bak Low-Speed Position 2 (bekväm inställning med förare 85 kg) Position 4 (normal inställning med förare 85 kg) Position 8 (sportinställning med förare 85 kg) 4 51

54 4 52 z Manövrering Ställ in bakhjulets returdämpning Ställ motorcykeln på ett jämnt och fast underlag. Ställ in returdämpningen med inställningsskruven 1. Ökad dämpning: Vrid inställningsskruven med hjälp av motorcykelns verktygssats tills markeringen 2 visar på ett högre skalvärde. Minskad dämpning: Vrid inställningsskruven med hjälp av motorcykelns verktygssats tills markeringen 2 visar på ett lägre skalvärde. Grundinställning av returdämpning bak Position 4 (normal inställning med förare 85 kg) Position 7 (sportinställning med förare 85 kg) Fabriksinställningar på bakhjulet Gör fabriksinställningar enligt värdena nedan. Fabriksinställning för tryck-/dragsteg bak Position 4 Däck Grundinställning av returdämpning bak Kontroll av lufttryck i däcken Position 2 (bekväm inställning med förare 85 kg) Felaktigt lufttryck i däcken försämrar motorcykelns köregenskaper och reducerar däckens livslängd.

55 z Manövrering Kontrollera att däcken har rätt lufttryck. Vid höga hastigheter kan ventilinsatserna öppnas på grund av centrifugalkrafterna. För att undvika en plötslig tryckförlust i däcken, bör du använda ventilhattar med gummipackning och skruva fast dem ordentligt. Ställ motorcykeln på ett jämnt och fast underlag. Kontrollera lufttrycket i däcken med hjälp av följande värden. Däcktryck fram 2,5 bar (Med kallt däck) Däcktryck bak 2,9 bar (Med kallt däck) Vid otillräckligt lufttryck: Justera däcktrycket. Strålkastare Strålkastarinställning höger-/vänstertrafik Denna motorcykel har symmetriskt halvljus. Vid körning i länder där man inte kör på samma sida av vägen som i registreringslandet, behövs inga ytterligare åtgärder. Ljusvidd och fjäderförspänning Ljusvidden hålls i regel konstant genom att fjäderförspänningen anpassas till lasten. Kontakta en auktoriserad verkstad, helst en BMW Motorrad-återförsäljare, om du inte är säker på att ljusvidden är rätt inställd. Förar- och passagerarsadel Demontera passagerarsadeln Ställ motorcykeln på ett jämnt och fast underlag. Lås upp sadellåset 1 med fordonsnyckeln. Lyft upp bakdelen av passagerarsadeln och ta av den bakåt och uppåt. Dra ut fordonsnyckeln och lägg passagerarsadeln med klädseln nedåt på en ren yta. 4 53

56 4 Montering av passagerarsadel Lås sadellåset med fordonsnyckeln. Montering av förarsadel 54 Demontera förarsadeln z Manövrering Sätt in passagerarsadeln i vänster och höger fäste 2. Tryck fram förarsadelns klädsel något ovanför skruvarna 1 och håll fast den. Skruva ur skruvarna. Tryck förarsadeln framåt, lyft upp den i bakkanten och ta bort den. Var försiktig så att skruvarna inte skadar kåpan. Lägg förarsadeln med ovansidan nedåt på en ren yta. Sätt in förarsadeln i öppningen 2 och passa in den över skruvhålen 3. Var försiktig så att skruvarna inte skadar kåpan. Fäll ner passagerarsadeln genom att trycka lätt framåt.

57 z Manövrering Vänd på passagerarsadeln Tryck fram förarsadelns klädsel något över skruvarna och håll fast den. Skruva i skruvarna 1. Hjälmkrokar Sätta fast hjälmen på motorcykeln Demontera passagerarsadeln ( 53). Vänd på passagerarsadeln. Hjälmlåset kan repa kåpan. Kontrollera hjälmlåsets läge när hjälmen hakas fast. Fäst hjälmen i hjälmhållaren 1 med en stålvajer. Montering av passagerarsadel ( 54). Placera hjälmen på förarsadeln. Bagageremsöglor Fästa bagaget på motorcykeln Demontera passagerarsadeln ( 53). Ta loss banden 1 från hållarna och lägg dem utåt. Montering av passagerarsadel ( 54).

58 4 56 z Manövrering Använd banden 1 tillsammans med till exempel passagerarens fotstöd för att fästa bagage på passagerarsadeln. Var försiktig så att inte bakkåpan skadas.

59 z Körning Körning Säkerhetsanvisningar Checklista Start Inkörning Växling Styra Bromsar Parkera motorcykeln Tanka Sätta fast motorcykeln för transport

60 5 58 Körning z Säkerhetsanvisningar Förarutrustning Kör aldrig utan denna utrustning! Använd alltid Hjälm Overall Handskar Stövlar Det gäller också för korta sträckor, oavsett årstid. Din BMW Motorrad-återförsäljare hjälper dig gärna och kan erbjuda rätt klädsel för olika användningsområden. Lastning För tung och ojämnt fördelad last kan påverka motorcykelns körstabilitet. Överskrid inte den tillåtna totalvikten och följ lastanvisningarna. Anpassa inställningen av fjäderförspänningen, dämpningen och lufttrycket i däcken till totalvikten. Hastighet När du kör i hög hastighet kan vissa förhållanden påverka motorcykelns köregenskaperna negativt: Fjäder- och dämpningssystemets inställning Ojämnt fördelad last Löst hängande klädsel För lågt däcktryck För litet mönsterdjup etc Risk för förgiftning Avgaserna innehåller giftig koloxid, som är färg- och luktlös. Det är farligt att andas in avgaserna, vilket kan leda till medvetslöshet och i värsta fall döden. Andas inte in avgaser. Låt aldrig motorn gå i stängda utrymmen. Risk för brännskador Under körning blir motorn och avgassystemet mycket varma. Det finns risk för brännskador vid beröring, särskilt på ljuddämparen. När man har stängt av motorn ska man därför se till att ingen kommer i nära kontakt med motorn och avgassystemet. Katalysator Om katalysatorn tillförs oförbränt bränsle på grund av tändningsmissar, finns det risk för att den överhettas och skadas. Observera därför följande punkter: Kör inte tills bränsletanken är tom. Låt inte motorn gå med tändstiftsanslutningen avdragen. Vid feltändning ska motorn omedelbart stängas av. Tanka endast blyfritt bränsle.

61 z Körning Lämna in motorcykeln regelbundet till service. Oförbränt bränsle förstör katalysatorn. Iaktta ovanstående punkter, för att skydda katalysatorn. Överhettningsrisk Om motorn går på tomgång en lång stund, är kylningen inte tillräcklig och motorn kan överhettas. I extrema fall kan motorcykeln börja brinna. Låt därför inte motorn gå på tomgång i onödan. Kör iväg direkt efter start. Manipulering Manipulering av motorcykeln (t.ex. av motorstyrenhet, gasspjäll eller koppling) kan leda till skador på berörda komponenter och att funktioner med betydelse för säkerheten slutar fungera. Garantin gäller inte för skador som uppstått på grund av sådana ingrepp. Inga åtgärder får utföras. Checklista Använd den följande checklistan för att före varje körning kontrollera viktiga funktioner, inställningar och slitagegränser: Bromsfunktion Bromsvätskenivå fram och bak Kopplingsfunktion Dämparinställning och fjäderförspänning Mönsterdjup och lufttryck i däcken Säker fastsättning av bagaget Kedjans spänning och smörjning Kontrollera regelbundet: Motoroljenivån (vid varje tankning) Bromsbeläggslitaget (vid var tredje tankning) Start Starta motorn Koppla till tändningen. Pre-Ride Check genomförs. ( 60) Med BMW Motorrad Race ABS FE ABS-självdiagnos genomförs. ( 61) Med BMW Motorrad Race ABS och DTC FE DTC-självdiagnos genomförs. ( 61) Lägg i friläget eller dra i kopplingen när en växel är ilagd. Motorcykeln kan inte startas när sidostödet är nedfällt och en växel ilagd. Om motorn startas i friläge, och en växel därefter läggs in när sidostödet är nedfällt, stannar motorn. 5 59

62 5 60 Körning z Vid kallstart och låga temperaturer: dra i kopplingen och manövrera gashandtaget lite. Tryck på startknappen 1. Om batterispänningen är otillräcklig avbryts starten automatiskt. Ladda batteriet innan du försöker starta motorn igen eller starta med startkablar. Motorn startar. Om motorn inte startar kan felsökningsschemat vara till hjälp. ( 146) Pre-Ride Check När tändningen slås på testar kombiinstrumentet varningslamporna och varvräknaren. Detta kallas "Pre-Ride-Check". Testet avbryts om motorn startas innan det är klart. Fas 1 Varnings- och kontrollamporna 1 lyser och den allmänna varningslampan 2 lyser gult. Varvräknarens visare går upp till maximalt varvtal. På displayen visas alla segment. Fas 2 Den allmänna varningslampan växlar från gul till röd. Fas 3 Varvräknarens visare går ner till noll. Varnings- och kontrollamporna slocknar. Displayen växlar till standardvisningen. Om någon av varningslamporna inte visas: Om en av varningslamporna inte kan tändas, kan ett eventuellt funktionsfel inte indikeras. Observera alla varnings- och kontrollampor. Åtgärda felet snarast möjligt hos en auktoriserad verkstad, helst en BMW Motorrad -återförsäljare.

63 z Körning ABS-självdiagnos Med BMW Motorrad Race ABS FE Vid självdiagnosen kontrolleras funktionsberedskapen i BMW Motorrad Race ABS. Självdiagnosen genomförs automatiskt när tändningen slås till. För kontroll av hjulsensorerna måste motorcykeln köras några meter. Fas 1 Kontroll av diagnostiserbara systemkomponenter stillastående. ABS-varningslampan blinkar. Fas 2 Kontroll av hjulsensorerna vid start. ABS-varningslampan blinkar. ABS-självdiagnosen avslutad. ABS-varningslampan slocknar. Om ett ABS-fel visas när ABSsjälvdiagnosen är klar: Du kan köra vidare. Tänk på att det varken finns någon ABSfunktion eller integralfunktion. Låt åtgärda felet snarast möjligt hos en auktoriserad verkstad, helst hos en BMW Motorradåterförsäljare. DTC-självdiagnos Med BMW Motorrad Race ABS och DTC FE Vid självdiagnosen kontrolleras funktionsberedskapen i BMW Motorrad DTC. Självdiagnosen genomförs automatiskt när tändningen slås till. Fas 1 Kontroll av diagnostiserbara systemkomponenter stillastående. DTC-kontrollampan blinkar långsamt. Fas 2 Kontroll av diagnostiserbara systemkomponenter under körning. För att DTC-självdiagnosen ska kunna avslutas, måste motorcykeln köras i minst 5 km/h. DTC-kontrollampan blinkar långsamt. Fas 2 DTC-kontrollampan blinkar långsamt. DTC-egendiagnos avslutad DTC-symbolen visas inte längre. 5 61

64 5 62 Körning z Om ett DTC-fel visas när DTCsjälvdiagnosen är klar: Du kan köra vidare. Tänk på att DTC inte fungerar. Låt åtgärda felet snarast möjligt hos en auktoriserad verkstad, helst hos en BMW Motorradåterförsäljare. Inkörning De första 100 milen Kör med varierande gaspådrag och varvtal under inkörningstiden, undvik att köra längre stunder med konstant varvtal. Välj om möjligt kurviga och lätt backiga körsträckor. Följ rekommendationerna om inkörningsvarvtal. Motorstyrningen förhindrar att inkörningsvarvtalet överskrids. Denna övervakning frånkopplas för den första inspektionen av BMW Motorrad Partner. Inkörningsvarvtal <7000 min -1 (Vägmätarställning km) <9000 min -1 (Vägmätarställning km) ingen full belastning (Vägmätarställning km) Låt genomföra den första servicen efter mil. Bromsbelägg Nya bromsbelägg måste köras in innan de får optimal friktionskraft. Den reducerade bromseffekten kan utjämnas med starkare tryck på bromsspaken. Nya bromsbelägg kan förlänga bromssträckan avsevärt. Bromsa i god tid. Däck Ytan på nya däck är slät. Den måste därför ruggas upp genom försiktig inkörning där motorcykeln läggs både i höger- och vänsterkurvor. Först efter inkörningen har däcken fullt grepp. Nya däck har ännu inte fullt grepp och därför föreligger olycksrisk vid extrem lutning av motorcykeln. Undvik extrem lutning av motorcykeln.

65 z Körning Växling Växlingslampa Växlingslampan 1 signalerar två varvtalströsklar till föraren: Startvarvtal Vid stillastående signalerar växlingslampan det ideala varvtalet för start med Launch Control. Växlingslampan släckt: För lågt varvtal Växlingslampan lyser: Perfekt startvarvtal Växlingslampan blinkar: För högt varvtal Växlingsvarvtal Under körning signalerar växlingslampan vid vilket varvtal man bör lägga i en högre växel. Växlingslampan blinkar med inställd frekvens: kopplingsvarvtalet nås snart Växlingslampan slocknar: Växlingsvarvtalet har uppnåtts Varvtalströsklarna och växlingslampans funktioner kan anpassas i SETUP-menyn. Hastighetsbegränsning Om växlingslampan blinkar eller lyser under körning, och om! SPEED visas på displayen, har den inställda maxhastigheten överskridits. Växlingsassistent med växlingsassistent FE Din motorcykel är utrustad med en växlingsassistent, som utvecklats från tävlingssporten och som möjliggör uppväxling utan kopplings- och spjällmanövrering i nästan alla last- och varvtalsområden. Vid acceleration kan gasspjället förbli öppet, växlingstiden reduceras till minimum. Växlarna läggs som vanligt in med fotkraft på växelspaken. Sensorn 1 i växellänkaget identifierar att föraren vill växla och inleder växlingen. 5 63
