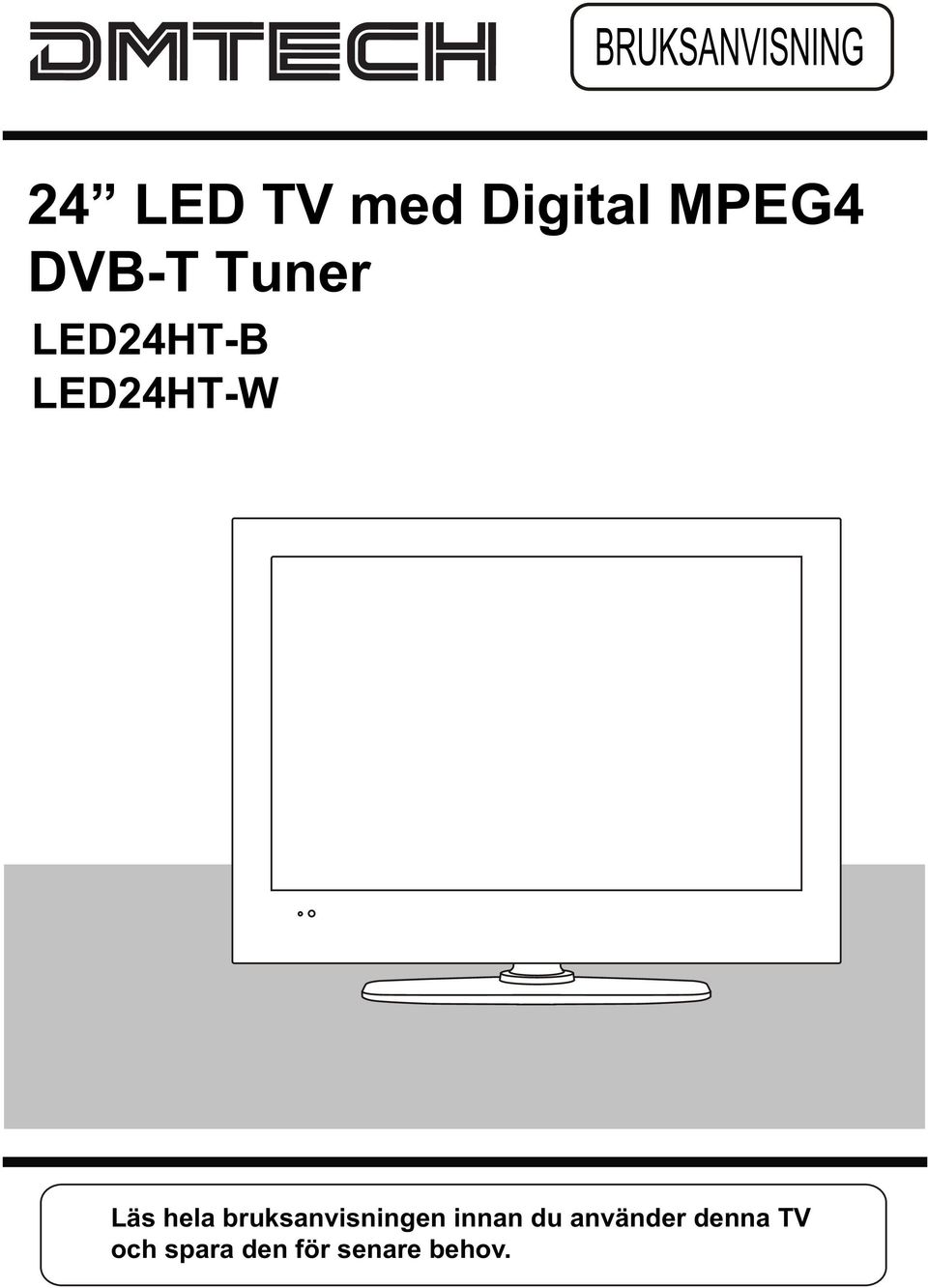

1 BRUKSANVISNING 24 LED TV med Digital MPEG4 DVB-T Tuner LED24HT-B LED24HT-W Läs hela bruksanvisningen innan du använder denna TV och spara den för senare behov.

2

3 Innehåll Innehåll Var försiktig 1 Säkerhet 2 Tillbehör 3 Inledning - Produkt 4 Framifrån 4 Anslutningar 5 Fjärrkontroll 6-7 Grundfunktioner 8 OSD-Meny Video-meny 9 2. Ljudmeny TV-meny Inställningsmeny Tidmeny Menyn Andra PC-meny 17 USB Operation 18 PVR Operation 19 Använda USB 18 Använda PVR 19 Underhåll och service Enkel felsökning 20 Specifikationer 21

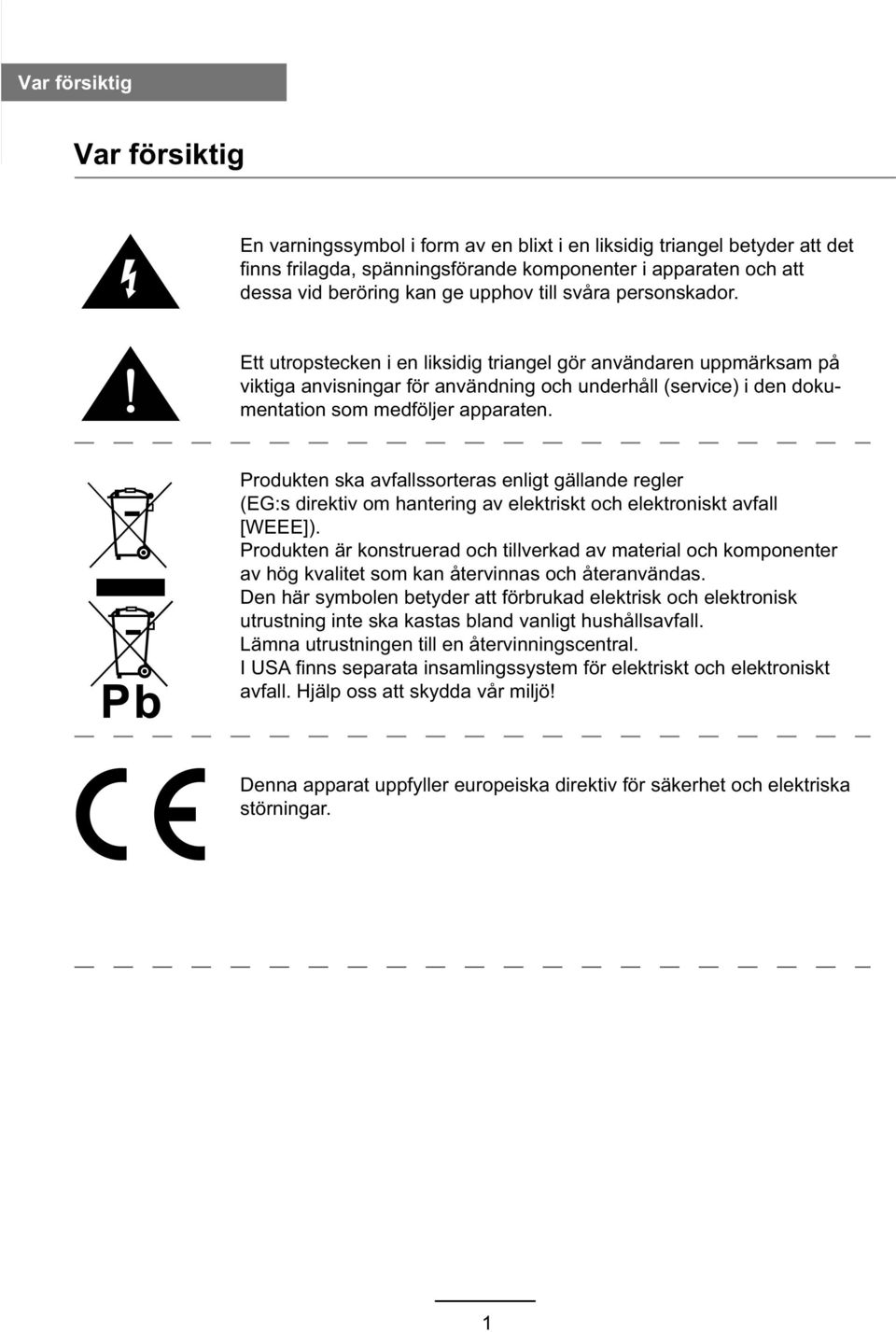

4 Var försiktig Var försiktig En varningssymbol i form av en blixt i en liksidig triangel betyder att det finns frilagda, spänningsförande komponenter i apparaten och att dessa vid beröring kan ge upphov till svåra personskador. Ett utropstecken i en liksidig triangel gör användaren uppmärksam på viktiga anvisningar för användning och underhåll (service) i den dokumentation som medföljer apparaten. Produkten ska avfallssorteras enligt gällande regler (EG:s direktiv om hantering av elektriskt och elektroniskt avfall [WEEE]). Produkten är konstruerad och tillverkad av material och komponenter av hög kvalitet som kan återvinnas och återanvändas. Den här symbolen betyder att förbrukad elektrisk och elektronisk utrustning inte ska kastas bland vanligt hushållsavfall. Lämna utrustningen till en återvinningscentral. I USA finns separata insamlingssystem för elektriskt och elektroniskt avfall. Hjälp oss att skydda vår miljö! Denna apparat uppfyller europeiska direktiv för säkerhet och elektriska störningar. 1

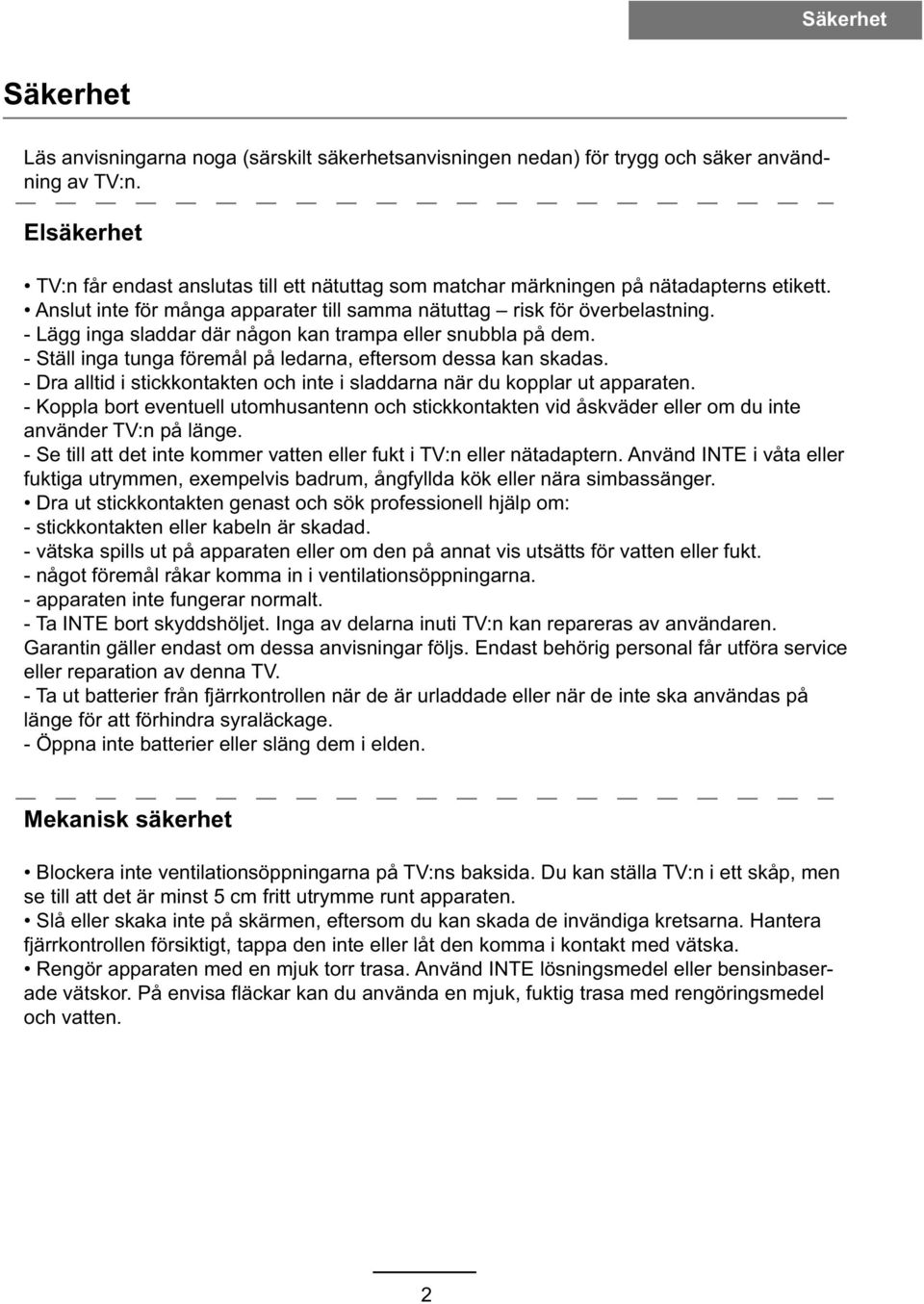

5 Säkerhet Säkerhet Läs anvisningarna noga (särskilt säkerhetsanvisningen nedan) för trygg och säker användning av TV:n. Elsäkerhet TV:n får endast anslutas till ett nätuttag som matchar märkningen på nätadapterns etikett. Anslut inte för många apparater till samma nätuttag risk för överbelastning. - Lägg inga sladdar där någon kan trampa eller snubbla på dem. - Ställ inga tunga föremål på ledarna, eftersom dessa kan skadas. - Dra alltid i stickkontakten och inte i sladdarna när du kopplar ut apparaten. - Koppla bort eventuell utomhusantenn och stickkontakten vid åskväder eller om du inte använder TV:n på länge. - Se till att det inte kommer vatten eller fukt i TV:n eller nätadaptern. Använd INTE i våta eller fuktiga utrymmen, exempelvis badrum, ångfyllda kök eller nära simbassänger. Dra ut stickkontakten genast och sök professionell hjälp om: - stickkontakten eller kabeln är skadad. - vätska spills ut på apparaten eller om den på annat vis utsätts för vatten eller fukt. - något föremål råkar komma in i ventilationsöppningarna. - apparaten inte fungerar normalt. - Ta INTE bort skyddshöljet. Inga av delarna inuti TV:n kan repareras av användaren. Garantin gäller endast om dessa anvisningar följs. Endast behörig personal får utföra service eller reparation av denna TV. - Ta ut batterier från fjärrkontrollen när de är urladdade eller när de inte ska användas på länge för att förhindra syraläckage. - Öppna inte batterier eller släng dem i elden. Mekanisk säkerhet Blockera inte ventilationsöppningarna på TV:ns baksida. Du kan ställa TV:n i ett skåp, men se till att det är minst 5 cm fritt utrymme runt apparaten. Slå eller skaka inte på skärmen, eftersom du kan skada de invändiga kretsarna. Hantera fjärrkontrollen försiktigt, tappa den inte eller låt den komma i kontakt med vätska. Rengör apparaten med en mjuk torr trasa. Använd INTE lösningsmedel eller bensinbaserade vätskor. På envisa fläckar kan du använda en mjuk, fuktig trasa med rengöringsmedel och vatten. 2

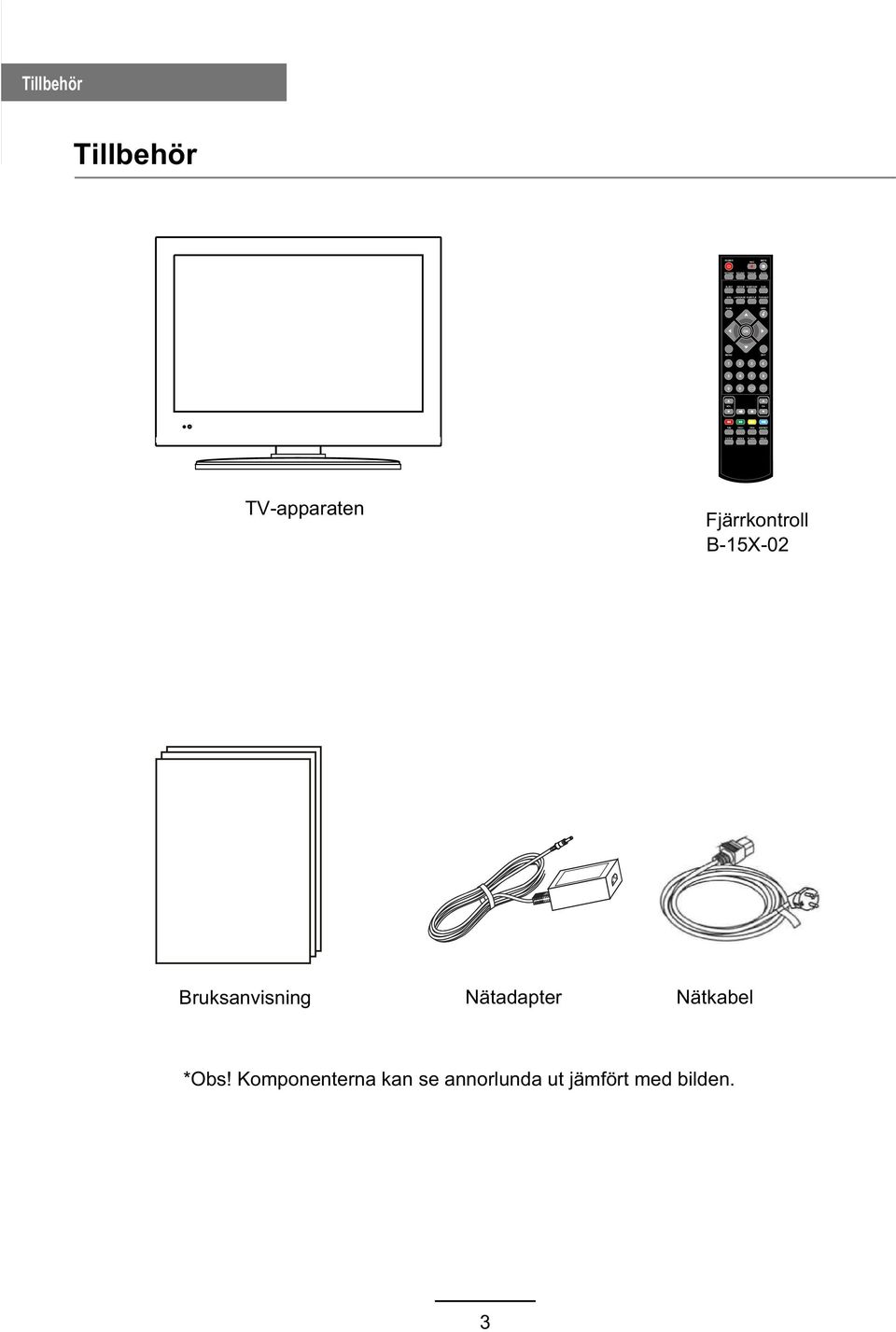

6 POWER REC MUTE PICTURE SOUND FREEZE AUTO SLEEP NICAM SUBPAGE SIZE EPG LANGUAGE SUBTITLE TV/RADIO TV/AV MENU VOL INFO EXIT CH FAV FAV+ FAV- ASPECT TV/TXT INDEX R.VEAL HOLD Tillbehör Tillbehör OK / - - TV-apparaten Fjärrkontroll B-15X-02 Bruksanvisning Nätadapter Nätkabel *Obs! Komponenterna kan se annorlunda ut jämfört med bilden. 3

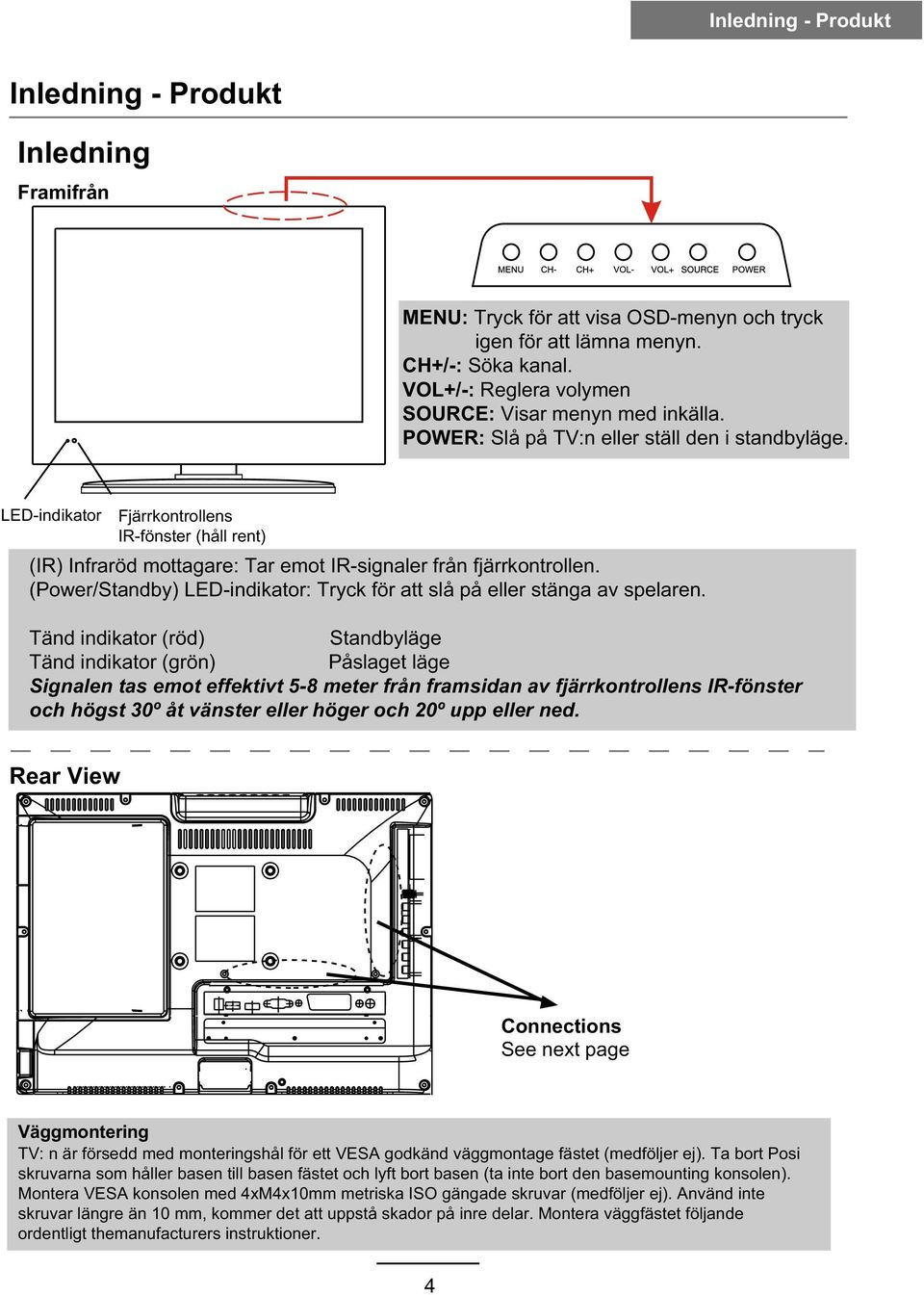

7 Inledning - Produkt Inledning - Produkt Inledning Framifrån MENU: Tryck för att visa OSD-menyn och tryck igen för att lämna menyn. CH+/-: Söka kanal. VOL+/-: Reglera volymen SOURCE: Visar menyn med inkälla. POWER: Slå på TV:n eller ställ den i standbyläge. LED-indikator Fjärrkontrollens IR-fönster (håll rent) (IR) Infraröd mottagare: Tar emot IR-signaler från fjärrkontrollen. (Power/Standby) LED-indikator: Tryck för att slå på eller stänga av spelaren. Tänd indikator (röd) Standbyläge Tänd indikator (grön) Påslaget läge Signalen tas emot effektivt 5-8 meter från framsidan av fjärrkontrollens IR-fönster och högst 30º åt vänster eller höger och 20º upp eller ned. Rear View Connections See next page Väggmontering TV: n är försedd med monteringshål för ett VESA godkänd väggmontage fästet (medföljer ej). Ta bort Posi skruvarna som håller basen till basen fästet och lyft bort basen (ta inte bort den basemounting konsolen). Montera VESA konsolen med 4xM4x10mm metriska ISO gängade skruvar (medföljer ej). Använd inte skruvar längre än 10 mm, kommer det att uppstå skador på inre delar. Montera väggfästet följande ordentligt themanufacturers instruktioner. 4

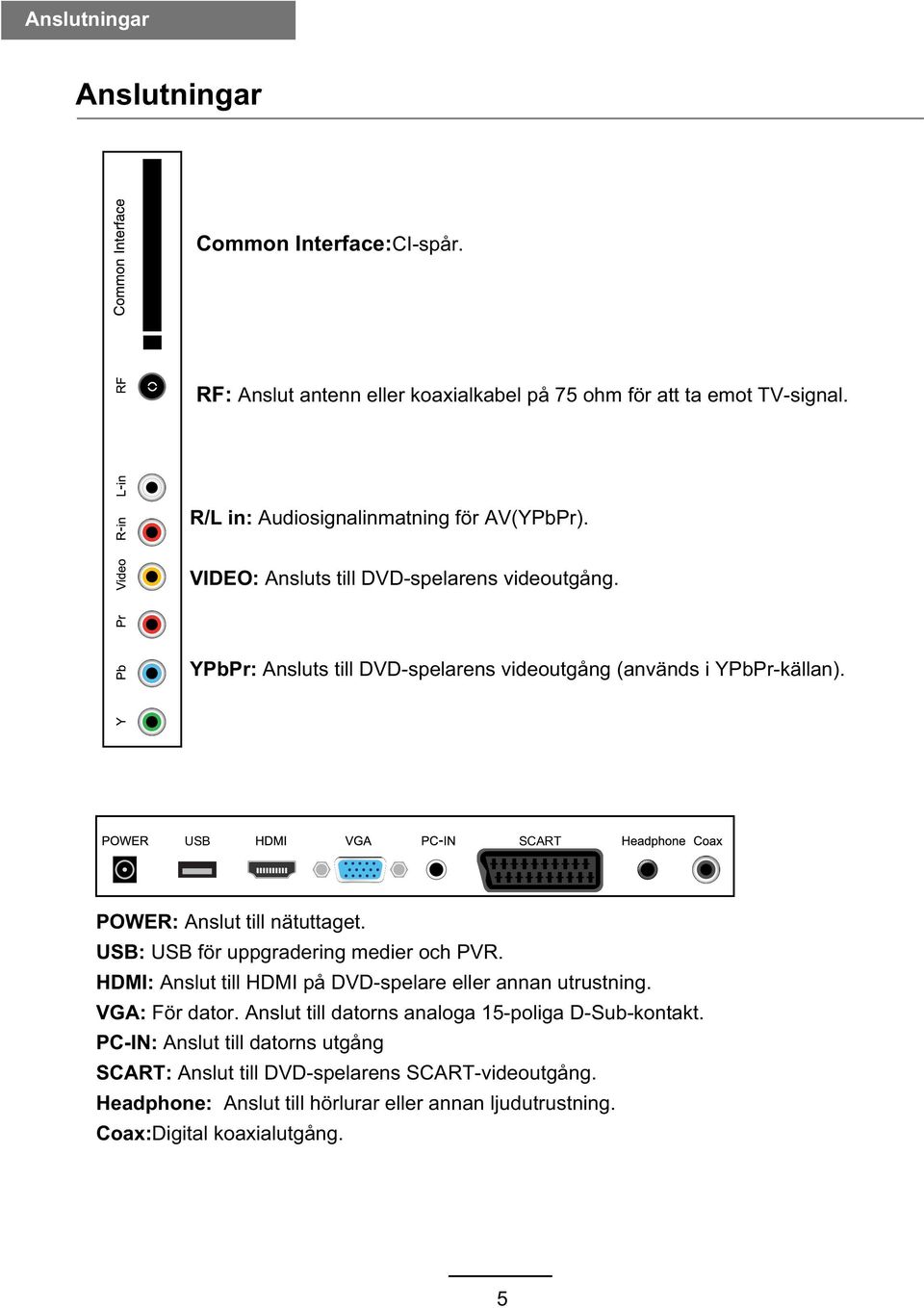

8 Anslutningar Anslutningar Common Interface:CI-spår. RF: Anslut antenn eller koaxialkabel på 75 ohm för att ta emot TV-signal. R/L in: Audiosignalinmatning för AV(YPbPr). VIDEO: Ansluts till DVD-spelarens videoutgång. YPbPr: Ansluts till DVD-spelarens videoutgång (används i YPbPr-källan). USB SCART POWER: Anslut till nätuttaget. USB: USB för uppgradering medier och PVR. HDMI: Anslut till HDMI på DVD-spelare eller annan utrustning. VGA: För dator. Anslut till datorns analoga 15-poliga D-Sub-kontakt. PC-IN: Anslut till datorns utgång SCART: Anslut till DVD-spelarens SCART-videoutgång. Headphone: Anslut till hörlurar eller annan ljudutrustning. Coax:Digital koaxialutgång. 5

9 Fjärrkontroll Fjärrkontroll Fjärrkontrollen använder infraröda vågor (IR). Peka med den mot LCD-TV:n. Det är inte säkert att fjärrkontrollen fungerar bra om den används utanför det rekommenderade avståndet eller vinkeln. POWER REC MUTE PICTURE SOUND FREEZE AUTO SLEEP NICAM SUBPAGE SIZE EPG LANGUAGE SUBTITLE TV/RADIO POWER: Slå på TV:n eller ställ den i standbyläge. MUTE: Tryck en gång för att stänga av ljudet och tryck igen eller tryck på VOL+ för att sätta på ljudet igen. REC: Starta inspelning av ett program i DVB-läge. PICTURE: Välj bildläge. SOUND: Välj ljudläge. FREEZE: Frys bilden i det aktuella programmet. AUTO: Ställ in automatiskt i PC-läge. SOURCE MENU OK INFO EXIT / - - VOL CH FAV FAV+ FAV- ASPECT TV/TXT INDEX R.VEAL HOLD SLEEP: Standbytimer. NICAM: NICAM/A2. SUBPAGE: Om du exempelvis vill komma direkt till länkad sida 4, trycker du på SUBPAGE och därefter Tryck på SUBPAGE igen för att lämna sidan. SIZE: Tryck en gång för att se den övre halvan av sidan i dubbel storlek. Tryck igen för att se den nedre halvan av bilden i dubbel storlek. Tryck en tredje gång för att visa bilden i normal storlek. EPG: Visar den elektroniska programguiden utanför menyläget endast i DTV-läge. LANGUAGE: Välj språk för TV:n i DTV-läge. SUBTITLE: Aktivera eller avaktivera visning av undertext i DTV-läge. TV/RADIO: Växla mellan DTV och RADIO i DTV-läge. SOURCE: Visa menyn med inkälla. INFO: Visa snabbinformation om den aktuella kanalen. Pilknappar höger/vänster/upp/ned: Pilknapparna används för att bläddra i menyerna. OK: Bekräftar ett val i menyn. MENU: Systeminställningsmeny. EXIT: Lämna OSD-menyn. 0-9,-/--: Välj kanal direkt. : Gå till föregående kanal. 6

10 Fjärrkontroll Fjärrkontroll POWER REC MUTE PICTURE SOUND FREEZE AUTO SLEEP NICAM SUBPAGE SIZE EPG LANGUAGE SUBTITLE TV/RADIO SOURCE INFO OK MENU EXIT / - - VOL CH FAV FAV+ FAV- ASPECT TV/TXT INDEX R.VEAL HOLD VOL / : Ställ in rätt volym. CH / : Bläddra bland kanalerna. : Spela upp/pausa. : Stoppa. : Snabbspola bakåt. : Snabbspola framåt. : Föregående kapitel. : Nästa kapitel. Färgknappar: genvägar enligt de färgade länkarna i texten. FAV: Visa din lista med favoritprogram. FAV+/-: Favovite kanal + / -. ASPECT: Ändrar visningsläget på skärmen. TV/TXT: Slå på text-tv. INDEX: Gå till innehållssidan. R.VEAL: Visa dold text, exempelvis svar till frågesport. HOLD: Stanna eller fortsätt på den aktuella länkade sidan. 7

11 Grundfunktioner Grundfunktioner Slå på/stäng av 1. Anslut till nätuttaget Slå på TV:n: Tryck på POWER-knappen på TV:n eller fjärrkontrollen. - Stänga av TV:n: Tryck på POWER-knappen på TV:n eller fjärrkontrollen. Välja inkälla Tryck på SOURCE-knappen på TV:n eller fjärrkontrollen för att visa menyn med inkälla och använd knappen CH+/- på TV:n eller fjärrkontrollen för att välja inkälla. Tryck på OK på fjärrkontrollen för att bekräfta. Anm. Se till att alla anslutningar är förberedda innan du väljer inkälla. Tecken på skärmen Mute (avstängt ljud) Ingen signal SOURCE DTV ATV AV SCART YPBPR PC HDMI USB USB Grundläggande användning av OSD-menyn Tryck på MENU-knappen för att visa OSD-menyn: Huvudmeny: VIDEO LJUD TV INSTÄLLNING TID ANDRA Undermeny (exempelvis videomeny) Tips---Använd OSDmenyn enligt tipset. Använd / för att välja huvudmenyn och tryck på för att öppna undermenyn. Använd pilknapparna ( / / / ) för att välja funktionsalternativet i undermenyn och tryck på OK för att öppna inställningsmenyn. * (Tryck på MENU-knappen för att återgå till den övre menyn.) * (Tryck på EXIT för att stänga menyn.) Anm. 1: Aktuella alternativ kan endast aktiveras vid rätt signal Anm. 2: Använd OSD-menyn enligt tipset längst ned på skärmen. 8

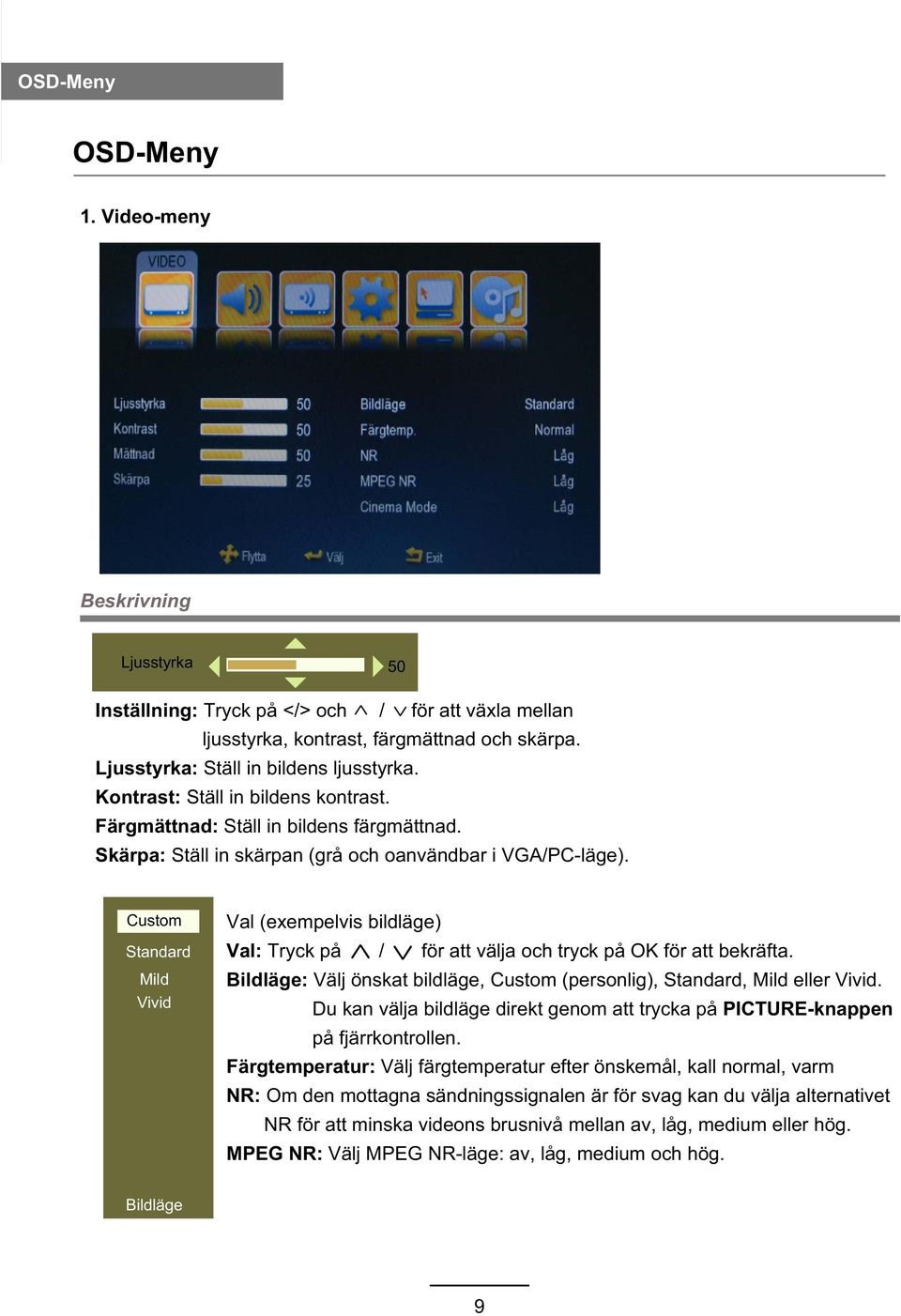

12 OSD-Meny OSD-Meny 1. Video-meny Beskrivning Ljusstyrka 50 Inställning: Tryck på </> och / för att växla mellan ljusstyrka, kontrast, färgmättnad och skärpa. Ljusstyrka: Ställ in bildens ljusstyrka. Kontrast: Ställ in bildens kontrast. Färgmättnad: Ställ in bildens färgmättnad. Skärpa: Ställ in skärpan (grå och oanvändbar i VGA/PC-läge). Custom Standard Mild Vivid Val (exempelvis bildläge) Val: Tryck på / för att välja och tryck på OK för att bekräfta. Bildläge: Välj önskat bildläge, Custom (personlig), Standard, Mild eller Vivid. Du kan välja bildläge direkt genom att trycka på PICTURE-knappen på fjärrkontrollen. Färgtemperatur: Välj färgtemperatur efter önskemål, kall normal, varm NR: Om den mottagna sändningssignalen är för svag kan du välja alternativet NR för att minska videons brusnivå mellan av, låg, medium eller hög. MPEG NR: Välj MPEG NR-läge: av, låg, medium och hög. Bildläge 9

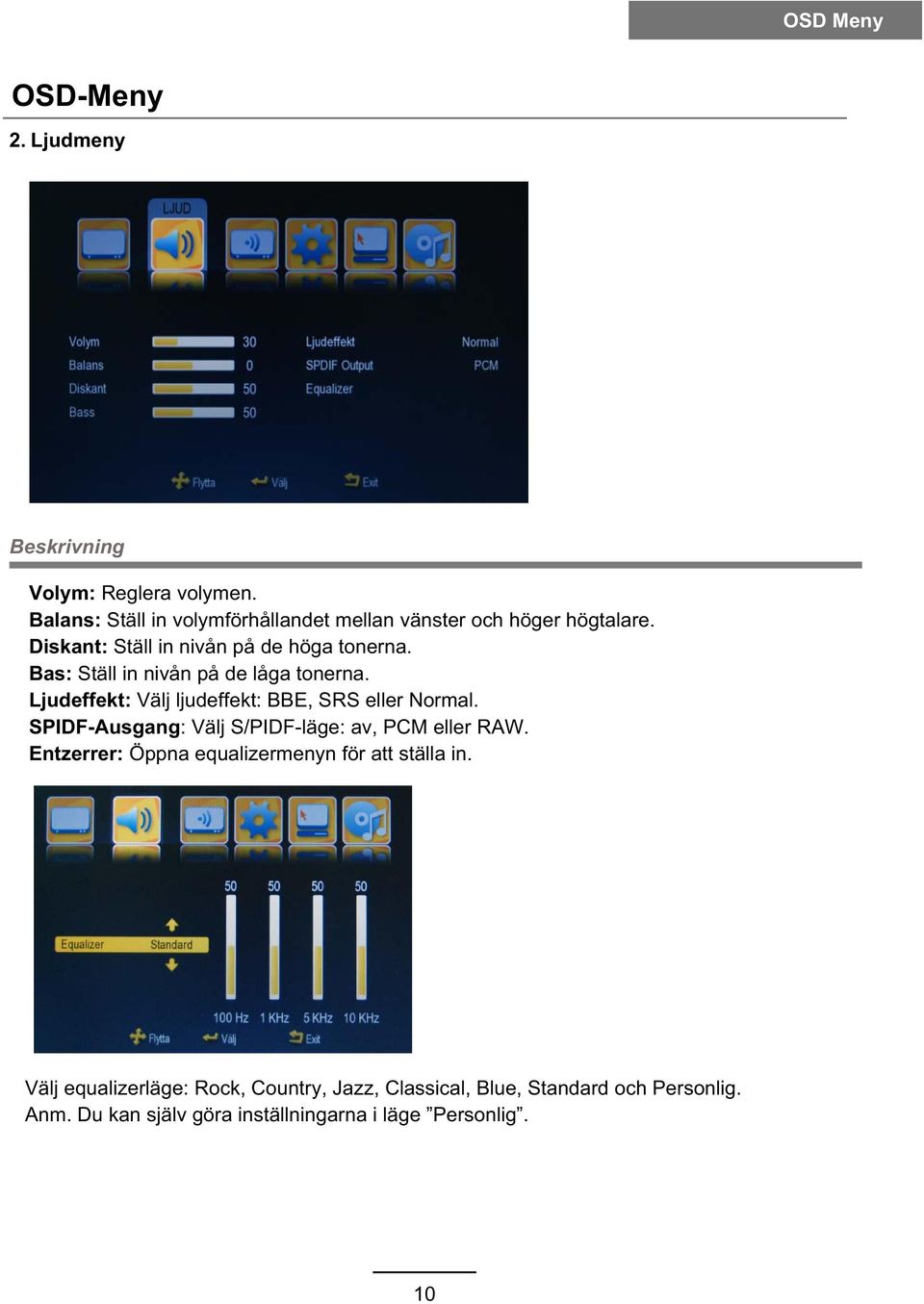

13 OSD Meny OSD-Meny 2. Ljudmeny Beskrivning Volym: Reglera volymen. Balans: Ställ in volymförhållandet mellan vänster och höger högtalare. Diskant: Ställ in nivån på de höga tonerna. Bas: Ställ in nivån på de låga tonerna. Ljudeffekt: Välj ljudeffekt: BBE, SRS eller Normal. SPIDF-Ausgang: Välj S/PIDF-läge: av, PCM eller RAW. Entzerrer: Öppna equalizermenyn för att ställa in. Välj equalizerläge: Rock, Country, Jazz, Classical, Blue, Standard och Personlig. Anm. Du kan själv göra inställningarna i läge Personlig. 10

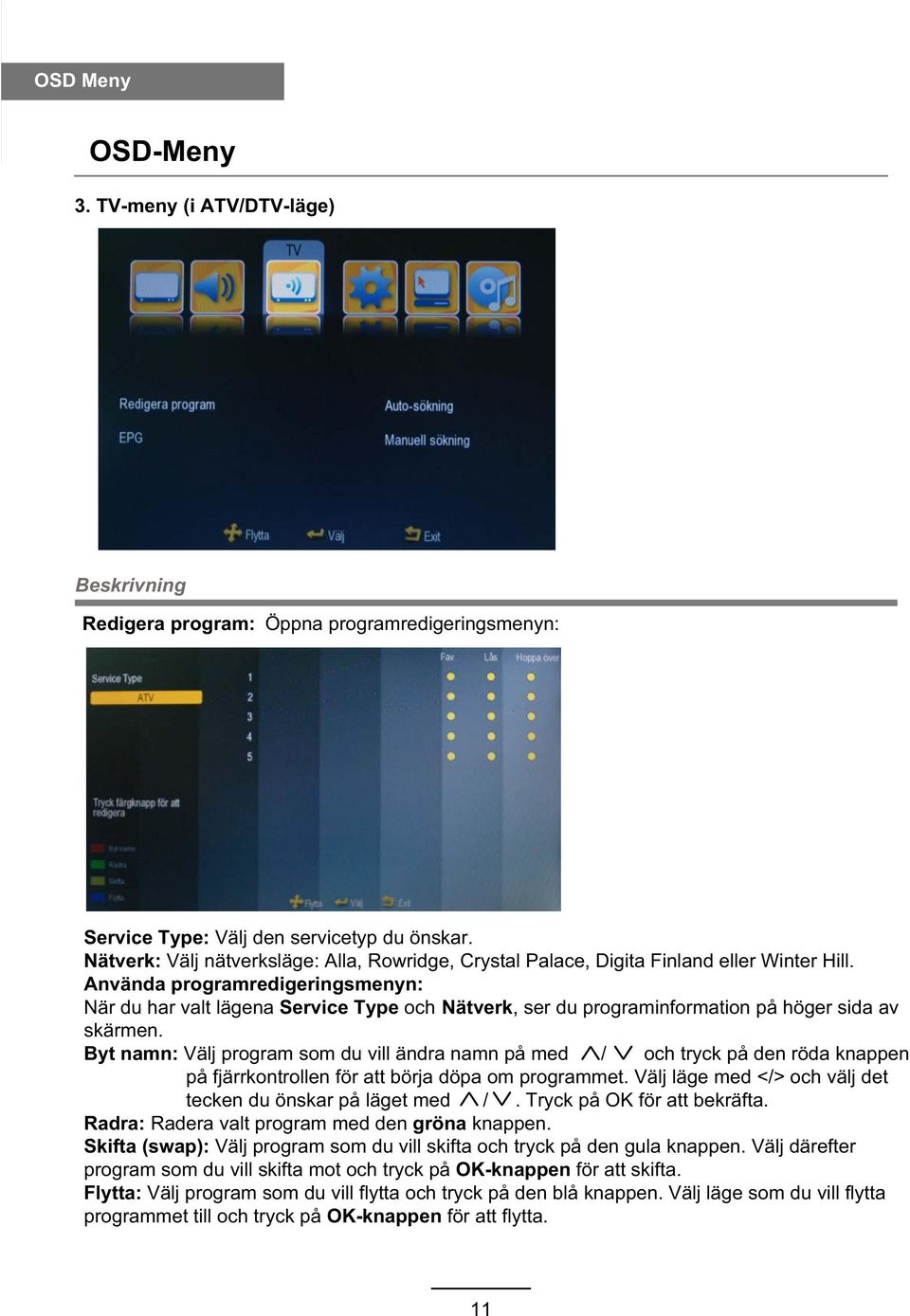

14 OSD Meny OSD-Meny 3. TV-meny (i ATV/DTV-läge) Beskrivning Redigera program: Öppna programredigeringsmenyn: Service Type: Välj den servicetyp du önskar. Nätverk: Välj nätverksläge: Alla, Rowridge, Crystal Palace, Digita Finland eller Winter Hill. Använda programredigeringsmenyn: När du har valt lägena Service Type och Nätverk, ser du programinformation på höger sida av skärmen. Byt namn: Välj program som du vill ändra namn på med / och tryck på den röda knappen på fjärrkontrollen för att börja döpa om programmet. Välj läge med </> och välj det tecken du önskar på läget med /. Tryck på OK för att bekräfta. Radra: Radera valt program med den gröna knappen. Skifta (swap): Välj program som du vill skifta och tryck på den gula knappen. Välj därefter program som du vill skifta mot och tryck på OK-knappen för att skifta. Flytta: Välj program som du vill flytta och tryck på den blå knappen. Välj läge som du vill flytta programmet till och tryck på OK-knappen för att flytta. 11

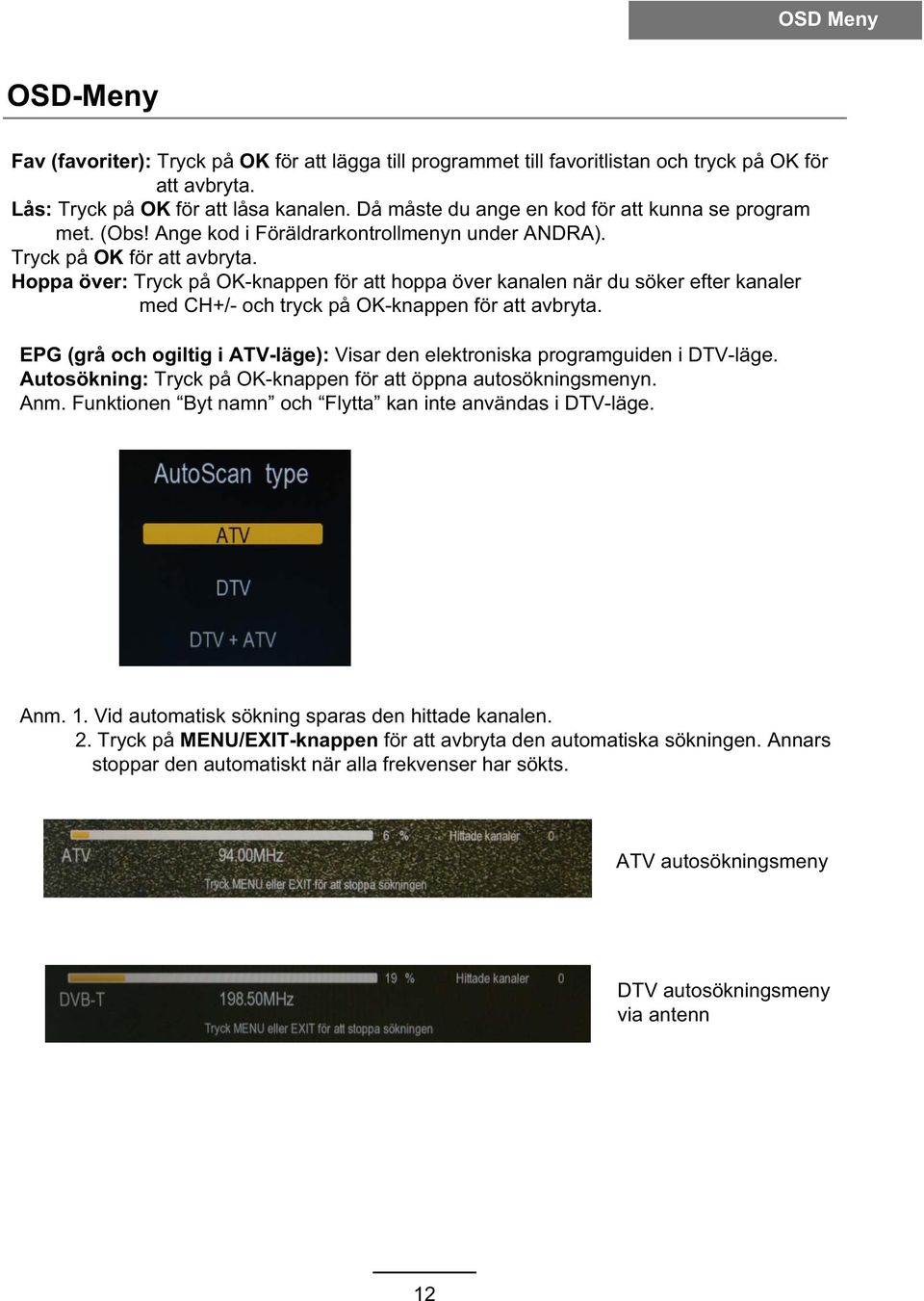

15 OSD Meny OSD-Meny Fav (favoriter): Tryck på OK för att lägga till programmet till favoritlistan och tryck på OK för att avbryta. Lås: Tryck på OK för att låsa kanalen. Då måste du ange en kod för att kunna se program met. (Obs! Ange kod i Föräldrarkontrollmenyn under ANDRA). Tryck på OK för att avbryta. Hoppa över: Tryck på OK-knappen för att hoppa över kanalen när du söker efter kanaler med CH+/- och tryck på OK-knappen för att avbryta. EPG (grå och ogiltig i ATV-läge): Visar den elektroniska programguiden i DTV-läge. Autosökning: Tryck på OK-knappen för att öppna autosökningsmenyn. Anm. Funktionen Byt namn och Flytta kan inte användas i DTV-läge. Anm. 1. Vid automatisk sökning sparas den hittade kanalen. 2. Tryck på MENU/EXIT-knappen för att avbryta den automatiska sökningen. Annars stoppar den automatiskt när alla frekvenser har sökts. ATV autosökningsmeny DTV autosökningsmeny via antenn 12

16 OSD Meny OSD-Meny Manuell sökning (i ATV-läge): Tryck på OK-knappen för att öppna den manuella menyn. Kanalnummer 1 Färgsystem Auto Ljudsystem D/K AFT Signalstyrka på Frekyens 221.2MHz 0% Spara NAnm. Tryck på </> för att välja. Kanalnummer: Välj kanal som du vill söka manuellt. Färgsystem: Välj färgsystem för kanalen. Ljudsystem: Välj ljudsystem för kanalen. AFT: På grund av svaga signaler eller en felaktig antennkonfiguration har vissa kanaler kanske inte det bästa mottagningsförhållandet. Med AFT-funktionen kan du finjustera den valda kanalen. Frekvens: Tryck på / för att välja signal. Spara: Tryck på OK för att spara inställningarna. 13

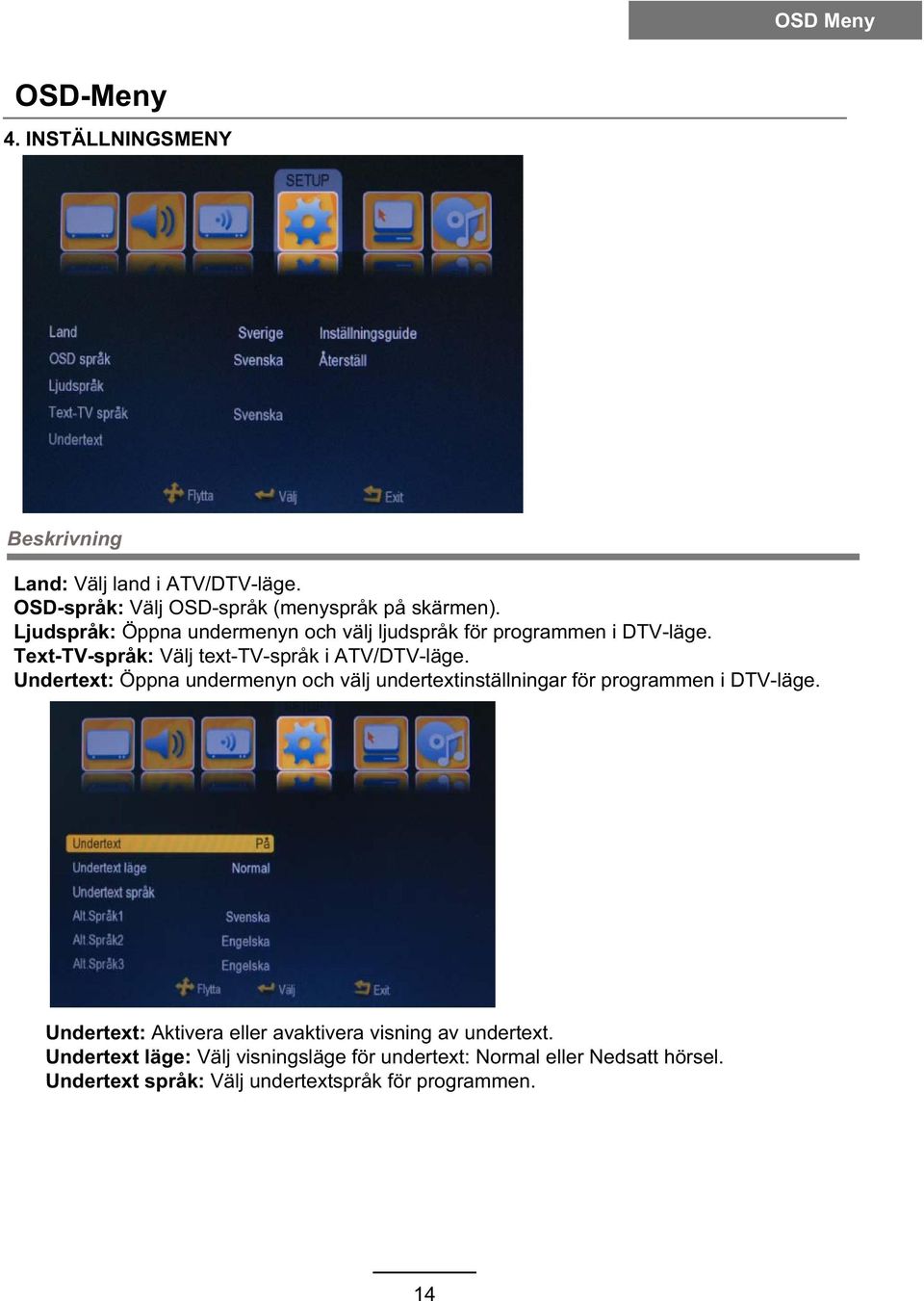

17 OSD Meny OSD-Meny 4. INSTÄLLNINGSMENY Exit Beskrivning Land: Välj land i ATV/DTV-läge. OSD-språk: Välj OSD-språk (menyspråk på skärmen). Ljudspråk: Öppna undermenyn och välj ljudspråk för programmen i DTV-läge. Text-TV-språk: Välj text-tv-språk i ATV/DTV-läge. Undertext: Öppna undermenyn och välj undertextinställningar för programmen i DTV-läge. Undertext: Aktivera eller avaktivera visning av undertext. Undertext läge: Välj visningsläge för undertext: Normal eller Nedsatt hörsel. Undertext språk: Välj undertextspråk för programmen. 14

18 OSD Meny OSD-Meny 5. Tidmeny Beskrivning Time Mode (tidsinställningsläge): Välj Time mode: automatisk eller manuell. Anm. Välj manuellt läge om du vill ställa in aktuell tid (se nedan). Sleep Time (autom. avstängning): Ställ in tid när TV:n ska stängas av automatiskt. Aktuell tid: Tryck på OK-knappen för att öppna undermenyn och ställa in aktuell tid. Wake Up Timer (väckningstimer): Tryck på OK-knappen för att öppna undermenyn och ställa in tid när TV:n ska starta automatiskt. Ställa in tid: Tryck på (</>) för att välja det tecken du vill ändra. Tryck på / för att ändra värdet. 15

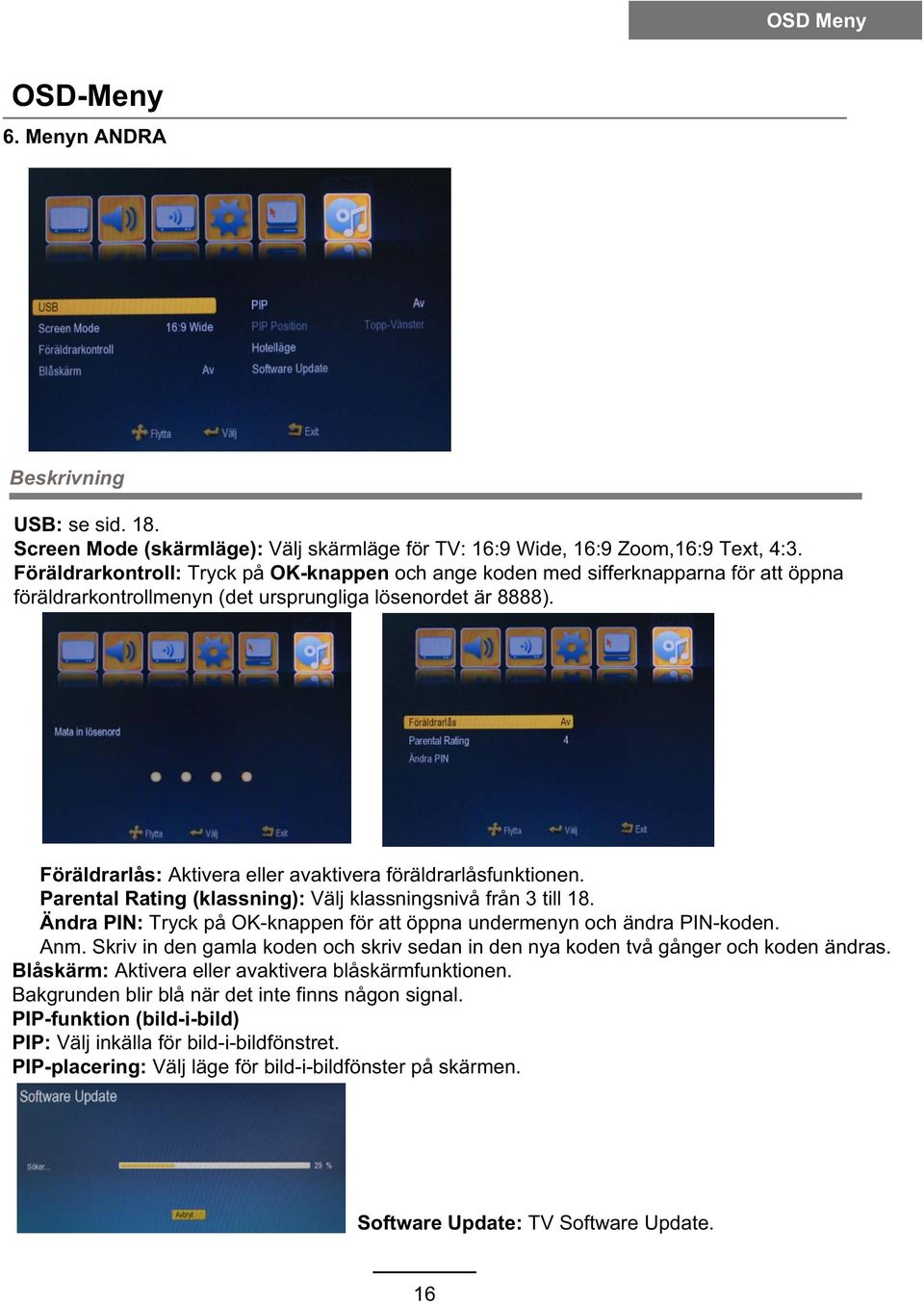

19 OSD Meny OSD-Meny 6. Menyn ANDRA Beskrivning USB: se sid. 18. Screen Mode (skärmläge): Välj skärmläge för TV: 16:9 Wide, 16:9 Zoom,16:9 Text, 4:3. Föräldrarkontroll: Tryck på OK-knappen och ange koden med sifferknapparna för att öppna föräldrarkontrollmenyn (det ursprungliga lösenordet är 8888). Föräldrarlås: Aktivera eller avaktivera föräldrarlåsfunktionen. Parental Rating (klassning): Välj klassningsnivå från 3 till 18. Ändra PIN: Tryck på OK-knappen för att öppna undermenyn och ändra PIN-koden. Anm. Skriv in den gamla koden och skriv sedan in den nya koden två gånger och koden ändras. Blåskärm: Aktivera eller avaktivera blåskärmfunktionen. Bakgrunden blir blå när det inte finns någon signal. PIP-funktion (bild-i-bild) PIP: Välj inkälla för bild-i-bildfönstret. PIP-placering: Välj läge för bild-i-bildfönster på skärmen. Software Update: TV Software Update. 16

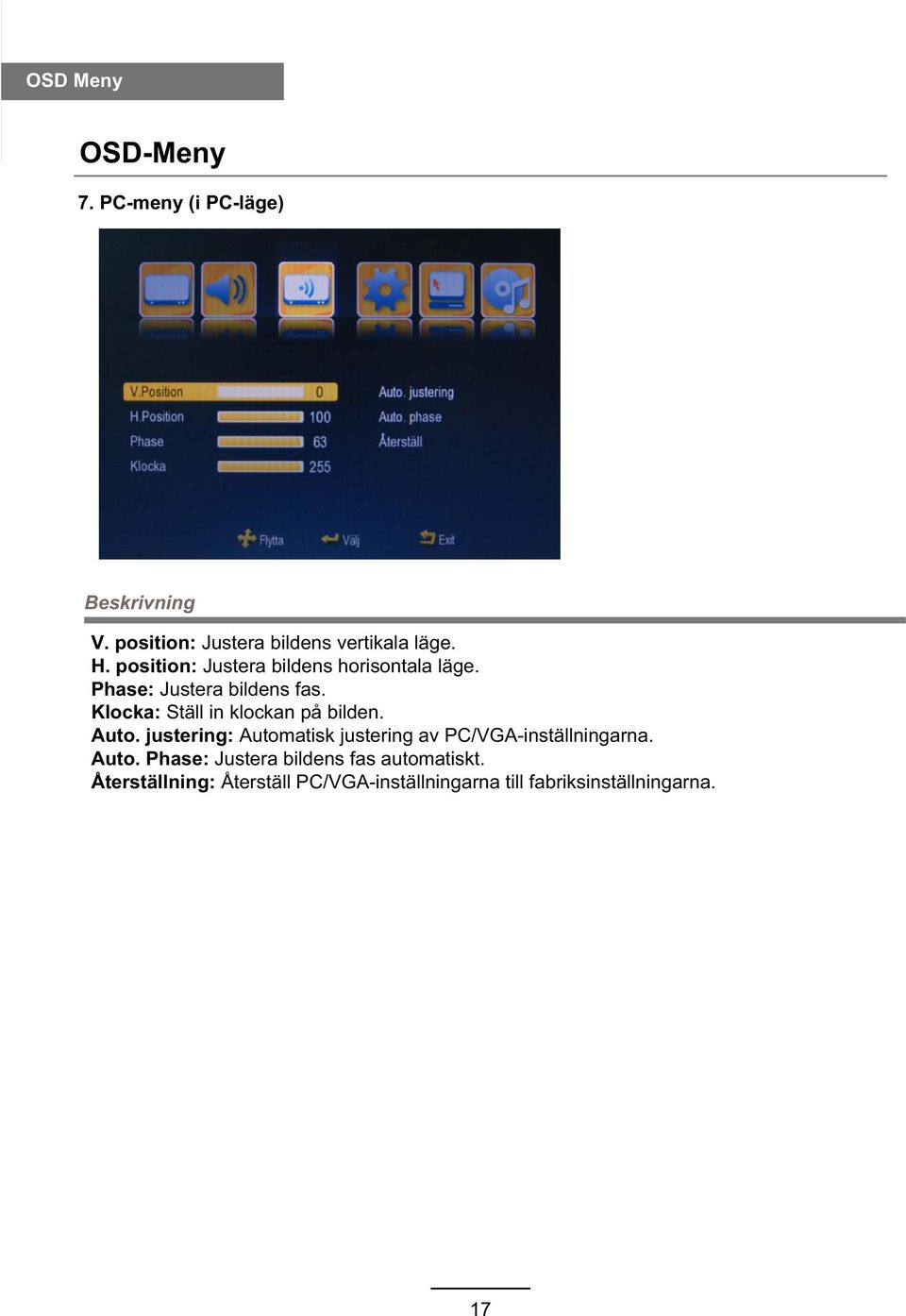

20 OSD Meny OSD-Meny 7. PC-meny (i PC-läge) Beskrivning V. position: Justera bildens vertikala läge. H. position: Justera bildens horisontala läge. Phase: Justera bildens fas. Klocka: Ställ in klockan på bilden. Auto. justering: Automatisk justering av PC/VGA-inställningarna. Auto. Phase: Justera bildens fas automatiskt. Återställning: Återställ PC/VGA-inställningarna till fabriksinställningarna. 17

21 Använda USB Använda USB Använda USB Öppna USB-läge SOURCE DTV ATV AV SCART YPBPR PC HDMI USB Tryck på SOURCE-knappen för att visa menyn med inkälla och tryck på / för att välja USB. Tryck OK för att öppna USB-läge. Du kan använda Media-knappen på fjärrkontrollen för att komma direkt till USBläge. - När du öppnar USB-menyn, visar TV:n menyn som på bilden till vänster. - Välj önskat innehåll med pilknapparna (</>/ / ). - Du kan välja mellan Alla, Bild, Musik och Film och visa motsvarande innehåll i USB-enheten på skär men. - Välj en fil och tryck OK för att programmera eller öppna filen. - Tryck på EXIT för att komma tillbaka till menyn när programmet spelas. Inställningsmeny för USB Tryck på MENU-knappen för att visa OSD-menyn och tryck på </> för att välja menyn ANDRA. Tryck på för att välja USB-alternativet och tryck på OK för att öppna USB-menyn. ÖVRIGT ÖVRIGT USB Screen Mode Föräldrarkontroll Blåskärm 16:9Wide På PIP PIP Position Av Topp-Vänster Enhet: SLOT: Partition: USB 0 0 Total Space(MB): Used Space(MB): Free Space(MB): FileSystem: Unknow Flytta OK Välj EXIT Exit Välj Formatera Flytta OK Välj EXIT Exit I menyn finns Total Space (totalt utrymme), Used Space (använt utrymme), Free Space (ledigt utrymme) och information om USB-enhetens filsystem. SLOT: Välj den enhet du vill programmera när du ansluter flera enheter till ett USB-uttag. Partition: Välj den del du vill programmera när USB-enheten har flera olika delar. När du har valt SLOT och Partition väljer du Välj på menyn. Tryck på OK för att bekräfta. Anm. Du kan välja Formatera och trycka på OK för att öppna formateringsmenyn. Därefter kan du formatera enheten efter önskemål. 18

22 Använda PVR Använda PVR PVR Direktinspelning (Obs! Kontrollera att du har fört in USB-enheten i TV:n innan du börjar spela in. Tryck på RECORD-knappen på fjärrkontrollen för att börja när du vill spela in. En inspelningsikon längst upp på skärmen visas under inspelningen. Recording... Tryck på RECORD-knappen igen för att ställa in inspelningens stopptid: Tryck på för att välja timme och minut, tryck på för att ställa in inspelningens tidslängd. Tryck på för att bekräfta inställningen av inspelningens stopptid och gå tillbaka till föregående läge. Ställ in avspelningstid 00 :00 Inspelningen stoppar när inspelningstiden nåtts. Tryck på stoppknappen på fjärrkontrollen för att sluta spela in. Följande dialogruta öppnas: ä Spelar in. Vill du spara och lämna? OK Avbryt Tryck på och välj OK (för att avsluta) eller avbryt (fortsätta spela in). Tryck på OK på fjärrkontrollen för att bekräfta ditt val. Obs! Under inspelningen kan du inte använda menyn med inkälla, meny, text, EPG, MHEG, favoritlistan osv. om du inte först stoppar inspelningen. Under inspelning kan du inte byta kanal utan att först stoppa inspelningen. Tryck på POWER-knappen för att aktivera standbyläge. Inspelningen fortsätter. PVR-funktionen stöder inte inspelning av undertext, radiostation eller låst kanal. PVR WakeUp Timer (väckningstimer) Tryck på MENU-knappen på framsidan eller på fjärrkontrollen för att visa huvudmenyn. Tryck på för att välja Tid i huvudmenyn och tryck på OK-knappen eller för att öppna. TID Time Mode Sleep Time Aktuell tid WakeUp Timer PVR Tidtabell Manuellt Av Move Select Exit 1. Tryck på för att välja PVR WakeUp Timer. 2. Tryck på OK-knappen för att öppna och tryck på för att ändra. 3. När du är klar med inställningarna, trycker du på Menu- eller EXIT-knappen för att spara och backa till föregående meny. PVR Tidtabell Time NO Timer Mode Wakeup Channel WakeUp Date On Time Duration Aktuell tid 1 Av 40 BBC ONE Tis : 7 0 : Tue 02:07 Timer NO (timernummer) Tryck på för att välja Timer NO och tryck på OK-knappen för att öppna och tryck på för att välja timernummer. Du kan totalt ställa in 8 olika PVR väckningstider. Timer Mode (timerläge) Tryck på för att välja Timer Mode och tryck därefter på OK-knappen för att öppna. Tryck på för att välja Av, En gång, Dagligen eller Veckovis. Obs! Du kan inte ställa in följande alternativ om du ställer Timer Mode till Av. Wake up Channel (väckningskanal) Tryck på för att välja Wakeup Channel och tryck därefter på OK för att öppna kanallistan. Tryck på för att välja program som du vill spela in. Wake Up Date (väckningsdatum) Tryck på för att välja Wake Up Date, och tryck på för att välja år, månad och dag. Tryck på för att ställa in numret. Tryck på för att bekräfta inställningen av datum gå tillbaka till föregående läge. On Time (aktiveringstid) Tryck på för att välja On Time och tryck på för att välja minut och sekund. Tryck på för att ställa in numret. Tryck på för att bekräfta inställningen av inspelningens starttid och gå tillbaka till föregående läge. Duration (varaktighet) Tryck på för att välja Duration och tryck på för att välja timme och minut. Tryck på för att ställa in numret. Tryck på för att bekräfta inställningen av inspelningens stopptid och gå tillbaka till föregående läge. 19

23 Underhåll och service Enkel felsökning Om sändningen misslyckas eller försämras dramatiskt kontrollerar man apparaten enligt följande anvisningar. Glöm inte att kontrollera extern utrustning för att lokalisera felkällan. Om sändningen fortfarande inte är bra bör du kontakta support. Apparaten är strömlös - Kontrollera alla TV-anslutningar. - Tryck på Power/Standby-knappen på fjärrkontrollen. Ingen bild eller inget ljud - Kontrollera att TV:n är inkopplad och att strömbrytaren (POWER) är på. - Kontrollera att antennen är ansluten. - Prova med en annan kanal. Dålig bildkvalitet - Kontrollera antennanslutningarna. - Kontrollera att kanalen är rätt inställd. - Justera bildinställningarna: ljusstyrka, färg, skärpa, kontrast, färgton. - Kontrollera att TV:n inte är placerad nära andra elektriska apparater som kan sända ut störande radiosignaler. Ingen färg - Justera färginställningarna: - Kontrollera att programmet sänds i färg. - Kontrollera att kanalen är rätt inställd. Fjärrkontrollen fungerar inte - Kontrollera att det inte är något i vägen mellan fjärrkontrollen och TV:n. - Kontrollera att fjärrkontrollen används tillräckligt nära TV:n. - Kontrollera att fjärrkontrollens batterier inte är urladdade. Denna LCD TV är avsedd för användning i hemmet och klassningen visar att den inte avger skadlig elektromagnetisk strålning. Därför kan du även använda den överallt i bostaden. 20

24 Underhåll och service Specifikationer Technical 4HT-B HT-W Panel ATV V Panel Screen Size play Area play R n Viewing Angle A pect Pixel pitch (H/V) Brightn Re p e rcapacity Panel Type Backlight TV y Ban Teletext B (H) x 3 (V) x (V) (CR (H) x (V) nit 5 (TR +TF) TFT with Backlight nit h -BG K /I UHF /VHF NICAM/A Page Teletext y c ply with B-T a MP G-4 e er MP G-4 M z Teletext CI x Playback formats NO Supported Media NO System NO Semi-conductor Laser NO S/N NO Audio dynamic range NO RF-IN ( ) SCART ( Euro 21pin ) -IN Component Video-IN YPbPr x VGA-IN -SUB Pin * x PC -IN x MI-IN x -IN CVBS x -IN RCA R/ x r CVBS &YPBPR) Hea p x x USB- gra e x P wer P wer p n -by p er p n With ( /W/H ) Wit t ( /W/H ) 12V 5A 35W < W 583x165x420mm 583x47x377mm PC HZ 3 HZ HZ HZ 21

25 Avfallshantering Apparaten får inte kastas bland hushållsavfall. Lämna den till en återvinningscentral för hantering av förbrukad elektrisk och elektronisk utrustning. Symbolen på apparaten och anvisningarna på boxen ger information om avfallshantering. Materialen är återvinningsbara (se märkningen). Genom återvinning, materialåtervinning eller andra former av återanvändning av gamla apparater bidrar du till att skydda vår miljö. Din kommun kan ge mer information om var du hittar närmaste återvinningscentral. Tillverkas på licens från Dolby Laboratories. "Dolby" och den dubbla D-symbolen är varumärken som tillhör Dolby Laboratories.
