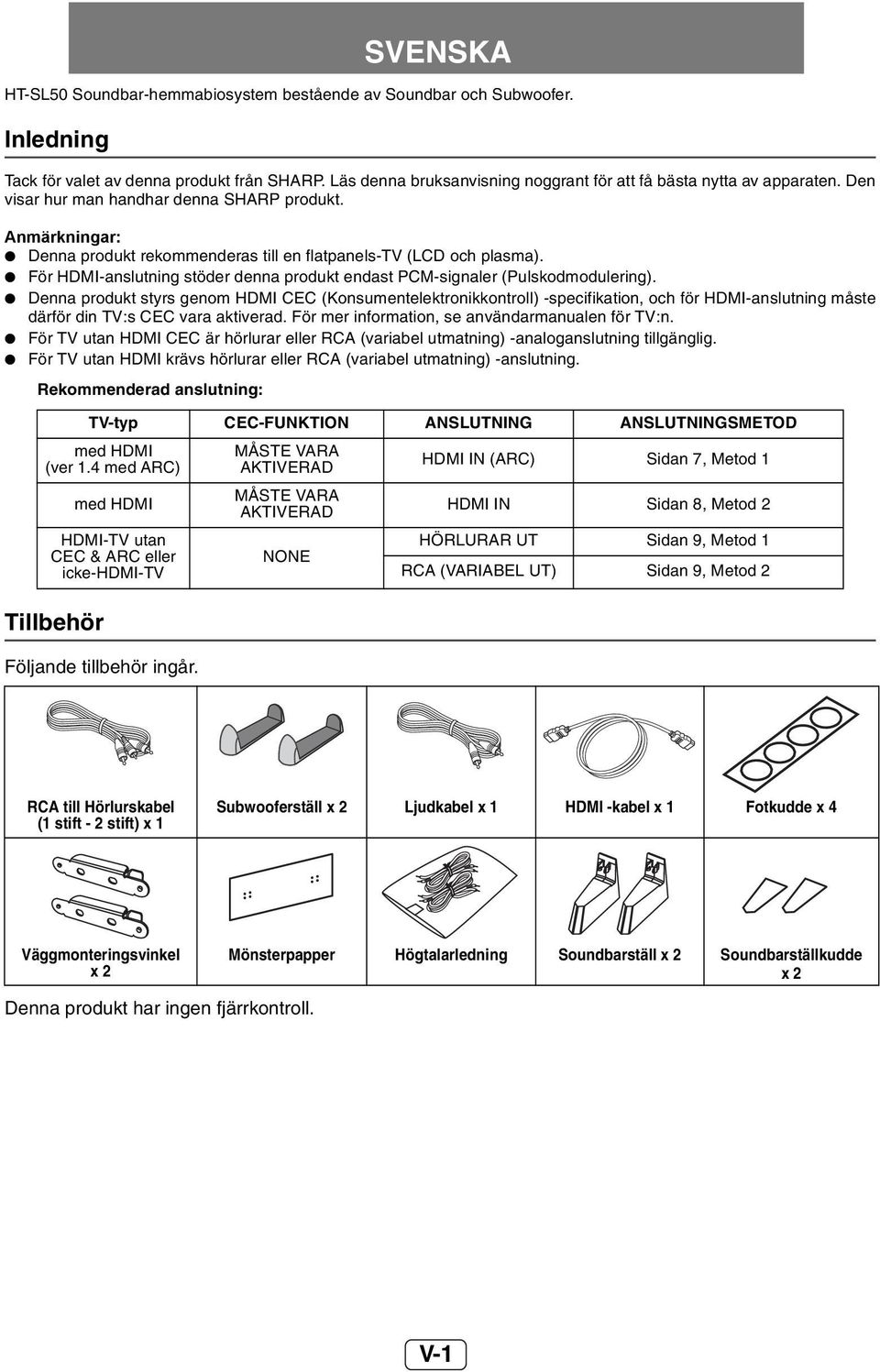

1 HT-SL50 Soundbar-hemmabiosystem bestående av Soundbar och Subwoofer. Inledning Tack för valet av denna produkt från SHARP. Läs denna bruksanvisning noggrant för att få bästa nytta av apparaten. Den visar hur man handhar denna SHARP produkt. Anmärkningar: Denna produkt rekommenderas till en flatpanels-tv (LCD och plasma). För HDMI-anslutning stöder denna produkt endast PCM-signaler (Pulskodmodulering). Denna produkt styrs genom HDMI CEC (Konsumentelektronikkontroll) -specifikation, och för HDMI-anslutning måste därför din TV:s CEC vara aktiverad. För mer information, se användarmanualen för TV:n. För TV utan HDMI CEC är hörlurar eller RCA (variabel utmatning) -analoganslutning tillgänglig. För TV utan HDMI krävs hörlurar eller RCA (variabel utmatning) -anslutning. Rekommenderad anslutning: TV-typ CEC-FUNKTION ANSLUTNING ANSLUTNINGSMETOD med HDMI (ver 1.4 med ARC) med HDMI HDMI-TV utan CEC & ARC eller icke-hdmi-tv Tillbehör Följande tillbehör ingår. MÅSTE VARA AKTIVERAD MÅSTE VARA AKTIVERAD NONE SVENSKA HDMI IN (ARC) Sidan 7, Metod 1 HDMI IN Sidan 8, Metod 2 HÖRLURAR UT Sidan 9, Metod 1 RCA (VARIABEL UT) Sidan 9, Metod 2 RCA till Hörlurskabel (1 stift - 2 stift) x 1 Subwooferställ x 2 Ljudkabel x 1 HDMI -kabel x 1 Fotkudde x 4 Väggmonteringsvinkel x 2 Denna produkt har ingen fjärrkontroll. Mönsterpapper Högtalarledning Soundbarställ x 2 Soundbarställkudde x 2 V-1

2 ACTIVE SUBWOOFER SYSTEM HT-SL50 INNEHÅLL Sida Sida Allmän information Försiktighetsåtgärder Kontroller och indikator Förberedelse för användning Systemförberedelse Fallskydd Placering av systemet Systemanslutningar Grundförfarande Allmän reglering Hänvisningar Problemlösningsdiagram Underhåll Tekniska data Försiktighetsåtgärder Allmänt Se till så att utrustningen är placerad på ett väl ventilerat ställe och att det är minst 10 cm fritt utrymme längs sidorna, ovanför och baktill om utrustningen. 10 cm 10 cm 10 cm Inga öppna flamkällor såsom brinnande stearinljus får placeras på enheten. Miljöhänsyn bör beaktas när batterier avlägsnas. Denna enhet bör endast användas vid temperaturer mellan 5 C - 35 C. Enheten är utformad för användning i måttlig klimatmiljö. 10 cm Varning: Apparaten får inte användas med annan spänning än den angivna. Att använda apparaten med högre spänning än angiven är farligt och kan orsaka brand eller annan olycka medförande skador. SHARP kan inte påtaga sig något ansvar för skada som orsakats genom användning av fel spänning. Använd enheten på ett fast, jämnt underlag utan vibrationer. Håll apparaten borta från direkt solljus, starka magnetfält, mycket damm, fuktighet och elektroniska/ elektriska apparater (hemdatorer, faxmaskiner, etc.), som orsakar elektriska störningar. Placera ingenting ovanpå systemet. Apparaten får inte utsättas för väta, temperaturer över 60 C eller för mycket låga temperaturer. Om ditt system inte fungerar riktigt, dra AC-nätsladden ur vägguttaget och koppla i den igen. Vid åskväder, koppla från enheten för säkerhets skull. Fatta tag i stickkontakten när den ska dras ut ur nätuttaget. Att dra i sladden kan skada den. AC-stickproppen används som frånkopplingsanordning och ska alltid vara klart driftsduglig. Ta inte bort det yttre locket med risk för elektriska stötar. Kontakta närmaste SHARP service center för åtgärder. Luftventilationen får inte hindras genom att täcka lufthålen med föremål såsom tidningar, borddukar, gardiner, etc. V-2

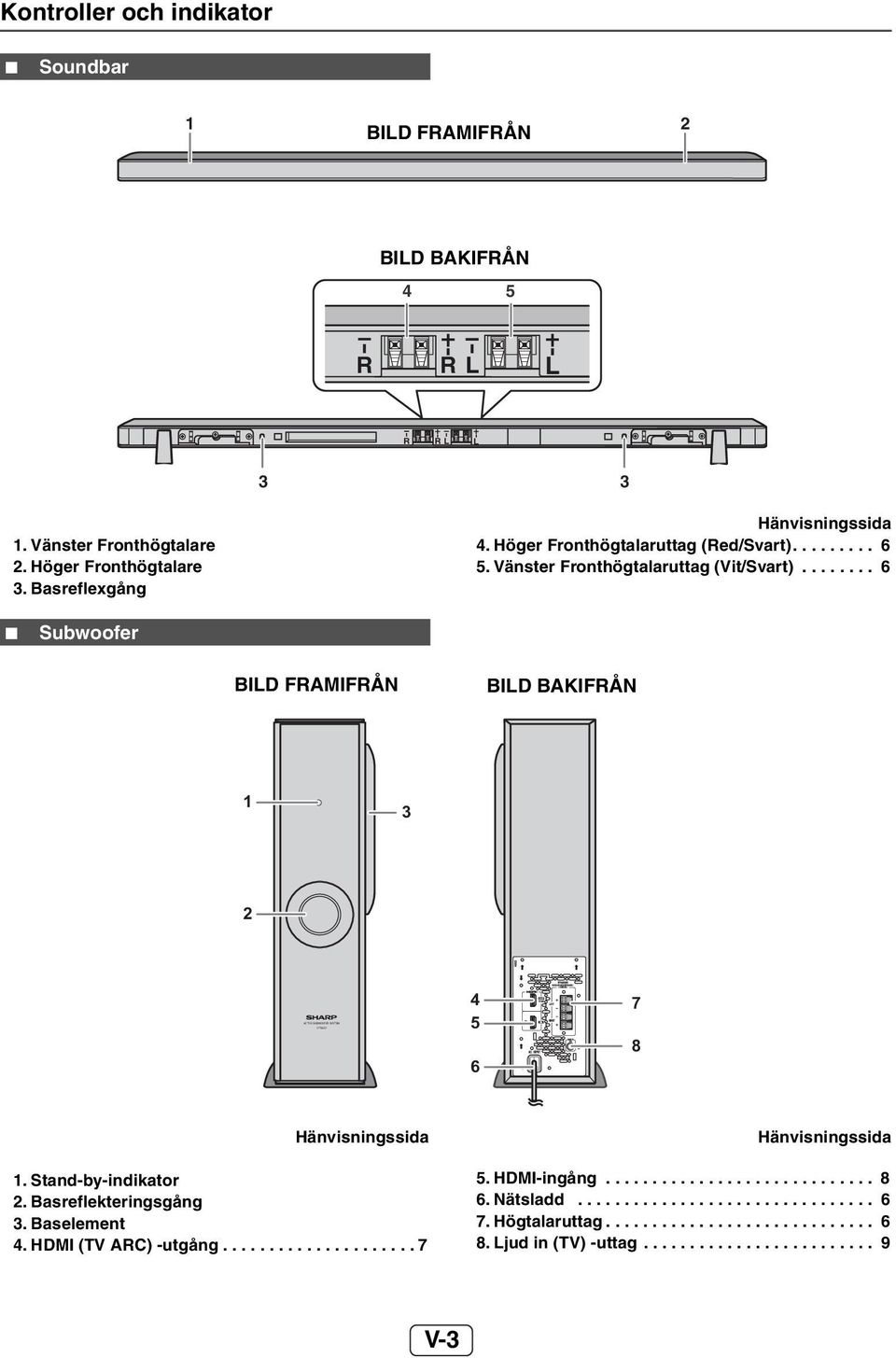

3 ACTIVE SUBWOOFER SYSTEM HT-SL50 Kontroller och indikator Soundbar 1 2 BILD FRAMIFRÅN BILD BAKIFRÅN 4 5 R R L L R R L L Vänster Fronthögtalare 2. Höger Fronthögtalare 3. Basreflexgång Hänvisningssida 4. Höger Fronthögtalaruttag (Red/Svart) Vänster Fronthögtalaruttag (Vit/Svart) Subwoofer BILD FRAMIFRÅN BILD BAKIFRÅN Hänvisningssida 1. Stand-by-indikator 2. Basreflekteringsgång 3. Baselement 4. HDMI (TV ARC) -utgång Hänvisningssida 5. HDMI-ingång Nätsladd Högtalaruttag Ljud in (TV) -uttag V-3

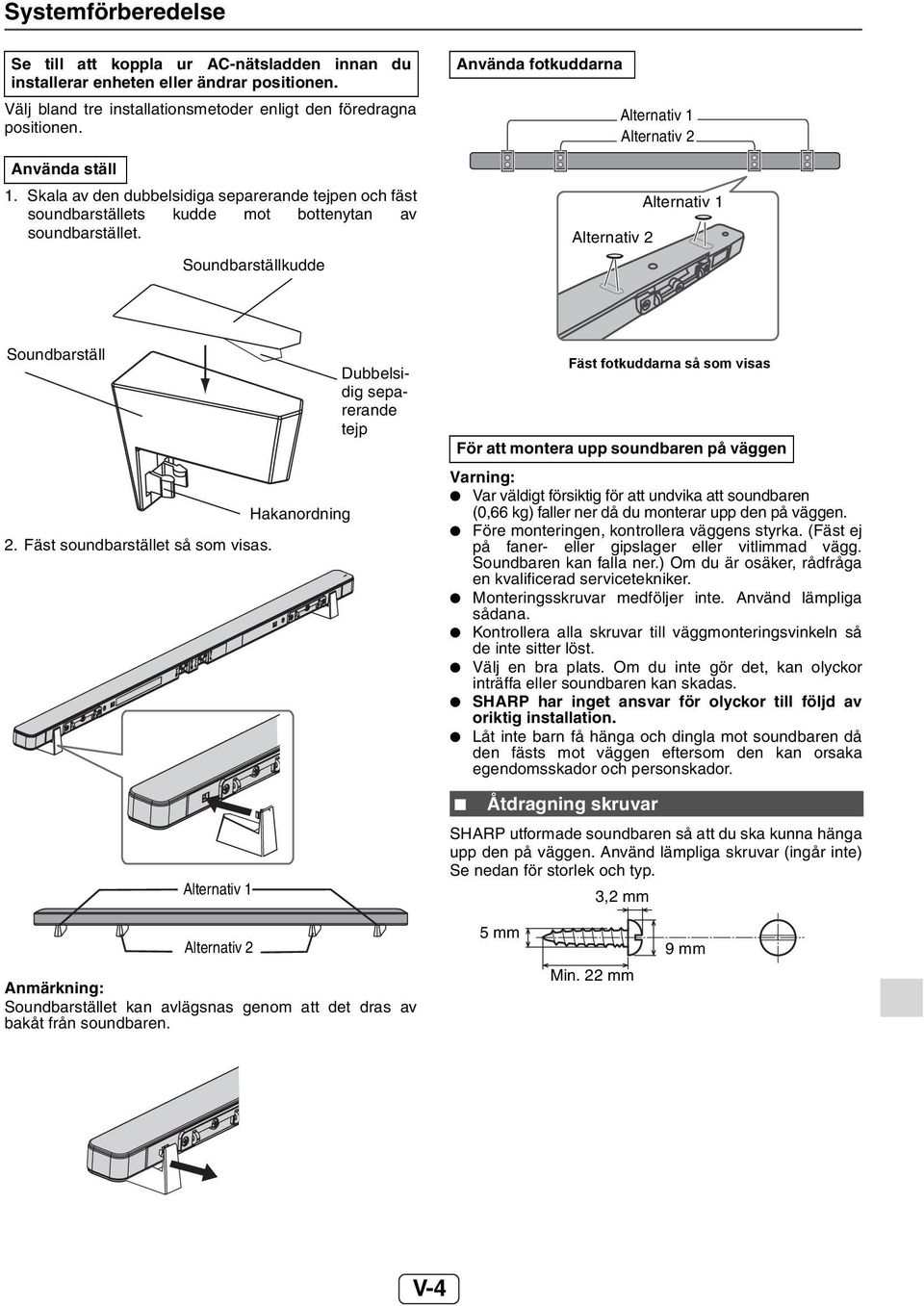

4 Systemförberedelse Se till att koppla ur AC-nätsladden innan du installerar enheten eller ändrar positionen. Välj bland tre installationsmetoder enligt den föredragna positionen. Använda ställ 1. Skala av den dubbelsidiga separerande tejpen och fäst soundbarställets kudde mot bottenytan av soundbarstället. Soundbarställkudde Använda fotkuddarna Alternativ 2 Alternativ 1 Alternativ 2 Alternativ 1 Soundbarställ 2. Fäst soundbarstället så som visas. Alternativ 1 Hakanordning Dubbelsidig separerande tejp För att montera upp soundbaren på väggen Varning: Var väldigt försiktig för att undvika att soundbaren (0,66 kg) faller ner då du monterar upp den på väggen. Före monteringen, kontrollera väggens styrka. (Fäst ej på faner- eller gipslager eller vitlimmad vägg. Soundbaren kan falla ner.) Om du är osäker, rådfråga en kvalificerad servicetekniker. Monteringsskruvar medföljer inte. Använd lämpliga sådana. Kontrollera alla skruvar till väggmonteringsvinkeln så de inte sitter löst. Välj en bra plats. Om du inte gör det, kan olyckor inträffa eller soundbaren kan skadas. SHARP har inget ansvar för olyckor till följd av oriktig installation. Låt inte barn få hänga och dingla mot soundbaren då den fästs mot väggen eftersom den kan orsaka egendomsskador och personskador. Fäst fotkuddarna så som visas Åtdragning skruvar SHARP utformade soundbaren så att du ska kunna hänga upp den på väggen. Använd lämpliga skruvar (ingår inte) Se nedan för storlek och typ. 3,2 mm Alternativ 2 Anmärkning: Soundbarstället kan avlägsnas genom att det dras av bakåt från soundbaren. 5 mm Min. 22 mm 9 mm V-4

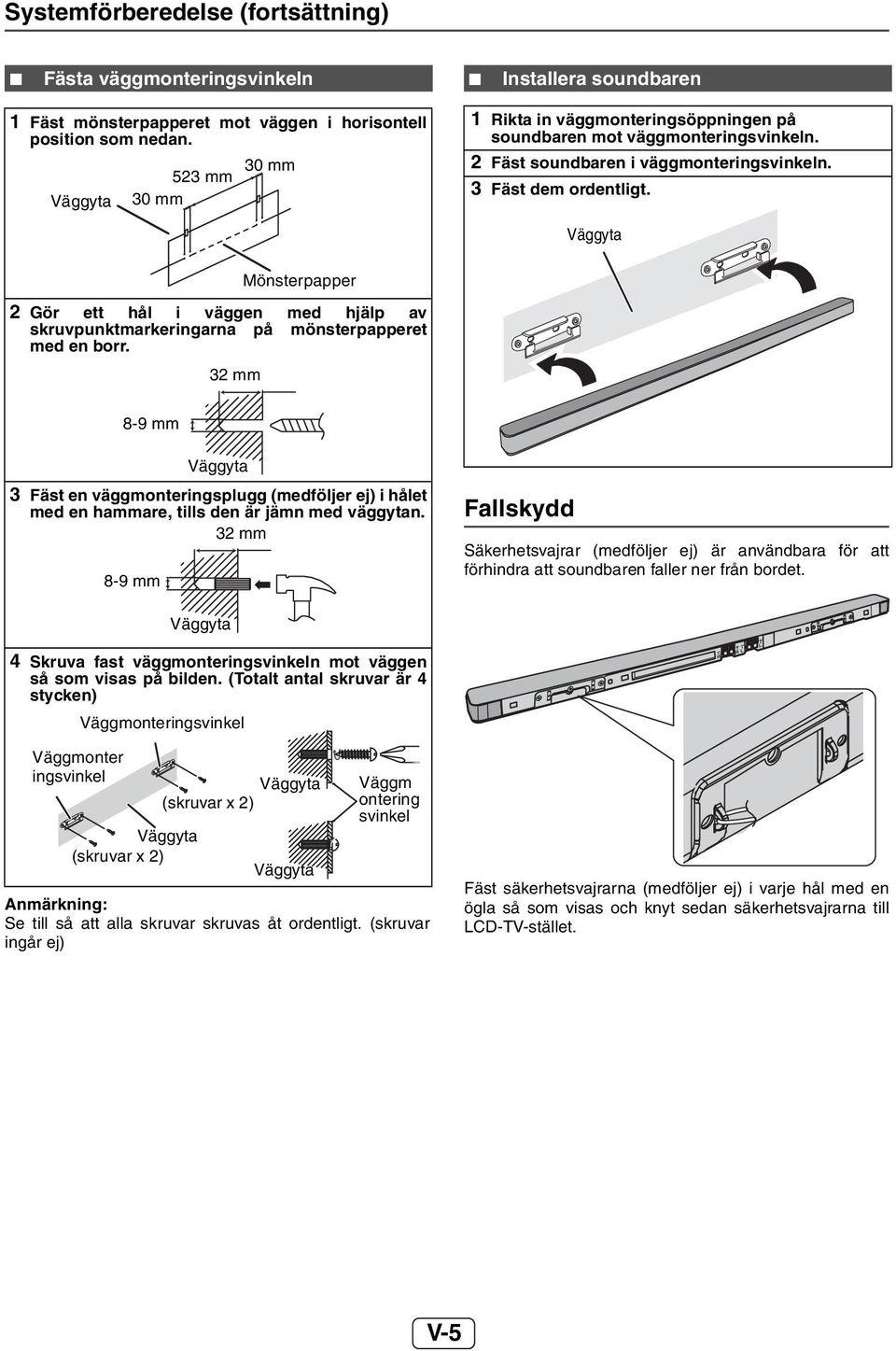

5 Systemförberedelse (fortsättning) Fästa väggmonteringsvinkeln Installera soundbaren 1 Fäst mönsterpapperet mot väggen i horisontell position som nedan. 523 mm 30 mm 30 mm 1 Rikta in väggmonteringsöppningen på soundbaren mot väggmonteringsvinkeln. 2 Fäst soundbaren i väggmonteringsvinkeln. 3 Fäst dem ordentligt. Mönsterpapper 2 Gör ett hål i väggen med hjälp av skruvpunktmarkeringarna på mönsterpapperet med en borr. 32 mm 8-9 mm 3 Fäst en väggmonteringsplugg (medföljer ej) i hålet med en hammare, tills den är jämn med väggytan. 32 mm 8-9 mm Fallskydd Säkerhetsvajrar (medföljer ej) är användbara för att förhindra att soundbaren faller ner från bordet. 4 Skruva fast väggmonteringsvinkeln mot väggen så som visas på bilden. (Totalt antal skruvar är 4 stycken) Väggmonteringsvinkel Väggmonter ingsvinkel (skruvar x 2) (skruvar x 2) Väggm ontering svinkel Anmärkning: Se till så att alla skruvar skruvas åt ordentligt. (skruvar ingår ej) R R L L Fäst säkerhetsvajrarna (medföljer ej) i varje hål med en ögla så som visas och knyt sedan säkerhetsvajrarna till LCD-TV-stället. V-5

6 Placering av systemet Installationsbild: Anmärkningar: Eftersom ljudet från systemet är oriktat kan du placera högtalaren var du vill. Men du rekommenderas att placera den så nära TV:n som möjligt. Högtalarens frontpanel är inte avlägsningsbar. TV Varning: Ändra inte installationsriktningen när enheten är på. Placera ut stället Placera ut stället så som visas. ACTIVE SUBWOOFER SYSTEM HT-SL50 BD-spelare DVD-spelare SUBWOOFER SYSTEM ACTIVE SUBWOOFER SYSTEM Placera ut systemet så som visas. Avlägsna skyddsfilmen som täcker soundbaren och subwoofern innan du använder systemet. HT-SL50 ACTIVE SUBWOOFER HT-SL50 SYSTEM Ställ Systemanslutningar Se till att koppla ur strömsladden innan några anslutningar görs. Subwoofer Höger Vänster Soundbar Vit Röd Vägguttag (Växelström V ~ 50/60 Hz) Gör inte fel när du ansluter Anslutning av högtalare Anslut ledningen utan isolering till minusuttaget ( ) och ledningen med röd och vit isolering till plusuttaget (+). Varning: Använd högtalare med en impedans på 4 ohm eller mer eftersom en högtalare med lägre impedans kan skada apparaten. V April 8 HT-SL50 höger och vänster högtalare. Höger högtalare är på höger sida med ansiktet mot enheten. Låt inte de obelagda högtalarledningarna vidröra varandra. Kontrollera att föremål inte FEL hamnar eller placeras i basreflexgångarna. Stå eller sitt inte på subwoofern/soundbaren. Du kan komma till skada

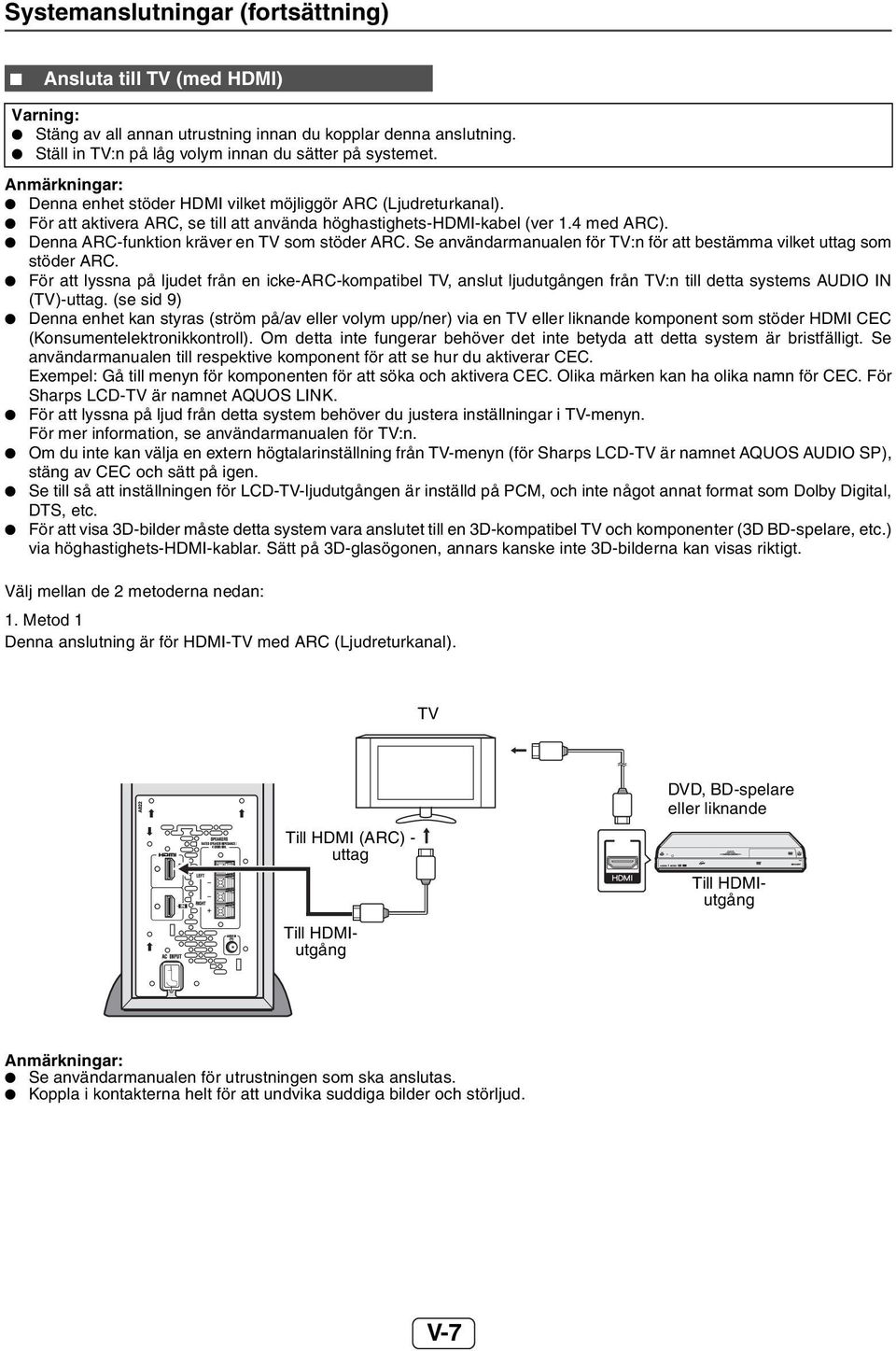

7 Systemanslutningar (fortsättning) Ansluta till TV (med HDMI) Varning: Stäng av all annan utrustning innan du kopplar denna anslutning. Ställ in TV:n på låg volym innan du sätter på systemet. Anmärkningar: Denna enhet stöder HDMI vilket möjliggör ARC (Ljudreturkanal). För att aktivera ARC, se till att använda höghastighets-hdmi-kabel (ver 1.4 med ARC). Denna ARC-funktion kräver en TV som stöder ARC. Se användarmanualen för TV:n för att bestämma vilket uttag som stöder ARC. För att lyssna på ljudet från en icke-arc-kompatibel TV, anslut ljudutgången från TV:n till detta systems AUDIO IN (TV)-uttag. (se sid 9) Denna enhet kan styras (ström på/av eller volym upp/ner) via en TV eller liknande komponent som stöder HDMI CEC (Konsumentelektronikkontroll). Om detta inte fungerar behöver det inte betyda att detta system är bristfälligt. Se användarmanualen till respektive komponent för att se hur du aktiverar CEC. Exempel: Gå till menyn för komponenten för att söka och aktivera CEC. Olika märken kan ha olika namn för CEC. För Sharps LCD-TV är namnet AQUOS LINK. För att lyssna på ljud från detta system behöver du justera inställningar i TV-menyn. För mer information, se användarmanualen för TV:n. Om du inte kan välja en extern högtalarinställning från TV-menyn (för Sharps LCD-TV är namnet AQUOS AUDIO SP), stäng av CEC och sätt på igen. Se till så att inställningen för LCD-TV-ljudutgången är inställd på PCM, och inte något annat format som Dolby Digital, DTS, etc. För att visa 3D-bilder måste detta system vara anslutet till en 3D-kompatibel TV och komponenter (3D BD-spelare, etc.) via höghastighets-hdmi-kablar. Sätt på 3D-glasögonen, annars kanske inte 3D-bilderna kan visas riktigt. Välj mellan de 2 metoderna nedan: 1. Metod 1 Denna anslutning är för HDMI-TV med ARC (Ljudreturkanal). TV Till HDMI (ARC) - uttag Till HDMIutgång DVD, BD-spelare eller liknande Till HDMIutgång Anmärkningar: Se användarmanualen för utrustningen som ska anslutas. Koppla i kontakterna helt för att undvika suddiga bilder och störljud. V-7

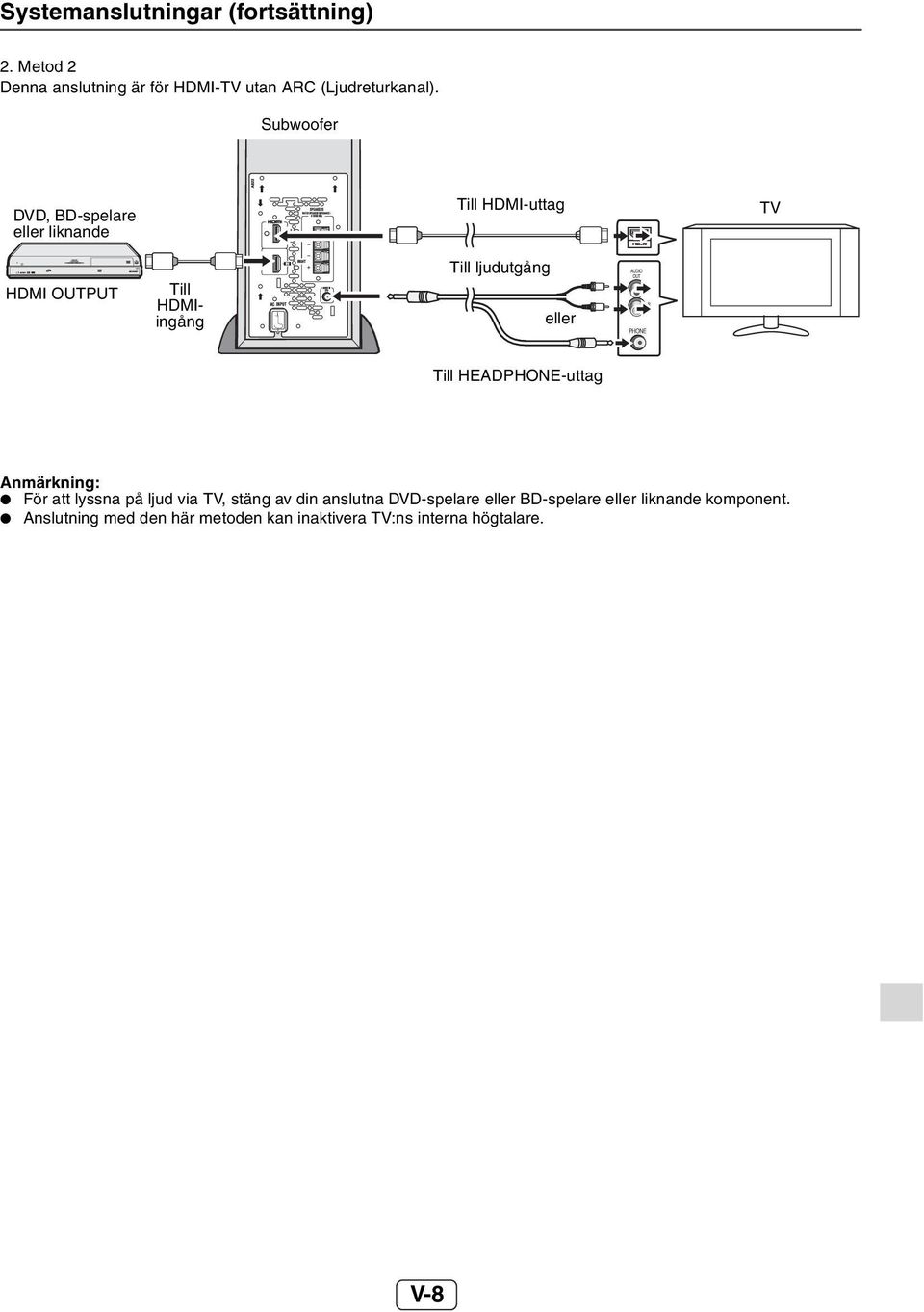

8 Systemanslutningar (fortsättning) 2. Metod 2 Denna anslutning är för HDMI-TV utan ARC (Ljudreturkanal). Subwoofer DVD, BD-spelare eller liknande Till HDMI-uttag TV HDMI OUTPUT Till HDMIingång Till ljudutgång eller Till HEADPHONE-uttag Anmärkning: För att lyssna på ljud via TV, stäng av din anslutna DVD-spelare eller BD-spelare eller liknande komponent. Anslutning med den här metoden kan inaktivera TV:ns interna högtalare. V-8

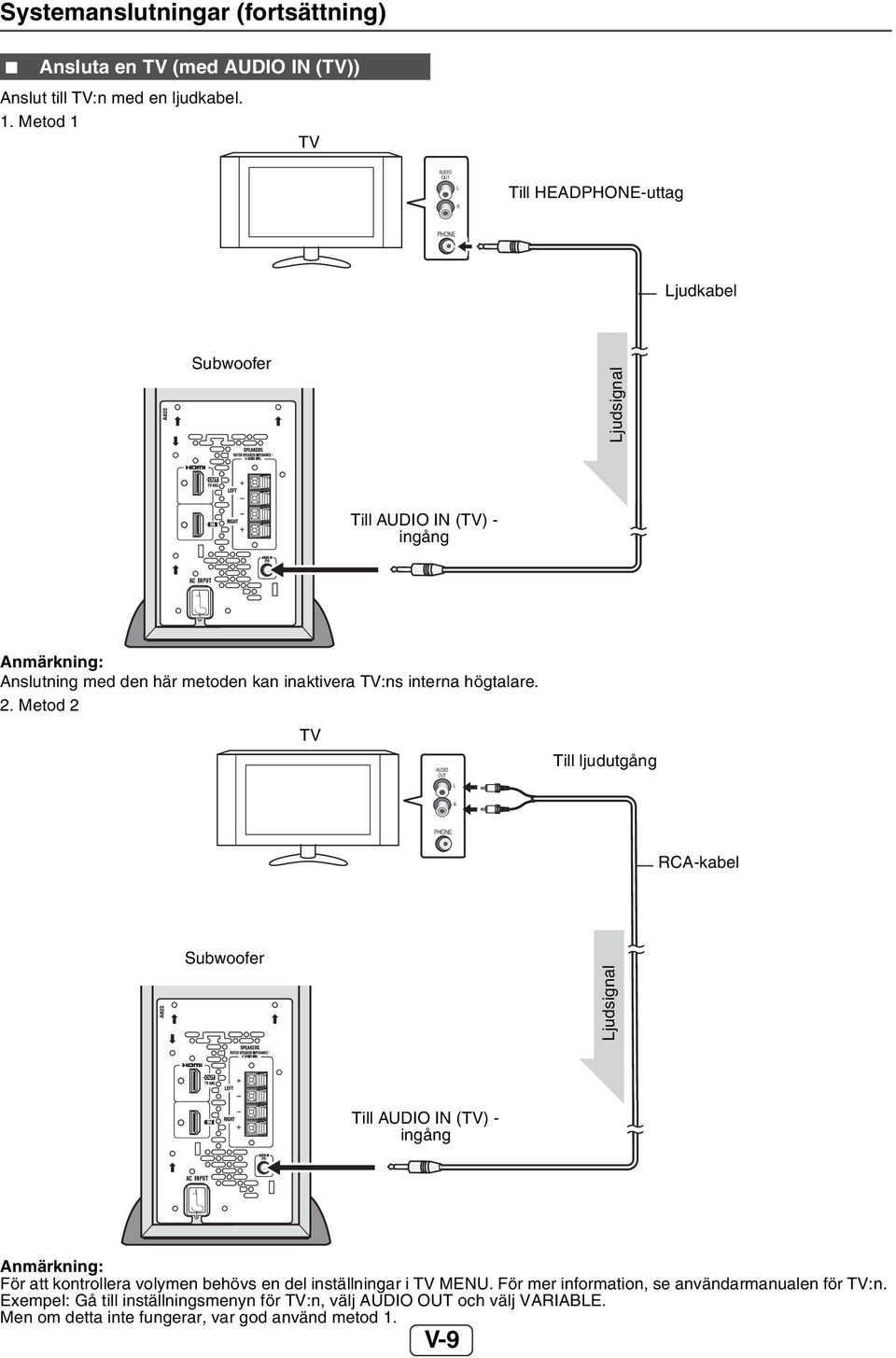

9 Systemanslutningar (fortsättning) Ansluta en TV (med AUDIO IN (TV)) Anslut till TV:n med en ljudkabel. 1. Metod 1 TV Till HEADPHONE-uttag Ljudkabel Subwoofer Ljudsignal Till AUDIO IN (TV) - ingång Anmärkning: Anslutning med den här metoden kan inaktivera TV:ns interna högtalare. 2. Metod 2 TV Till ljudutgång RCA-kabel Subwoofer Ljudsignal Till AUDIO IN (TV) - ingång Anmärkning: För att kontrollera volymen behövs en del inställningar i TV MENU. För mer information, se användarmanualen för TV:n. Exempel: Gå till inställningsmenyn för TV:n, välj AUDIO OUT och välj VARIABLE. Men om detta inte fungerar, var god använd metod 1. V-9

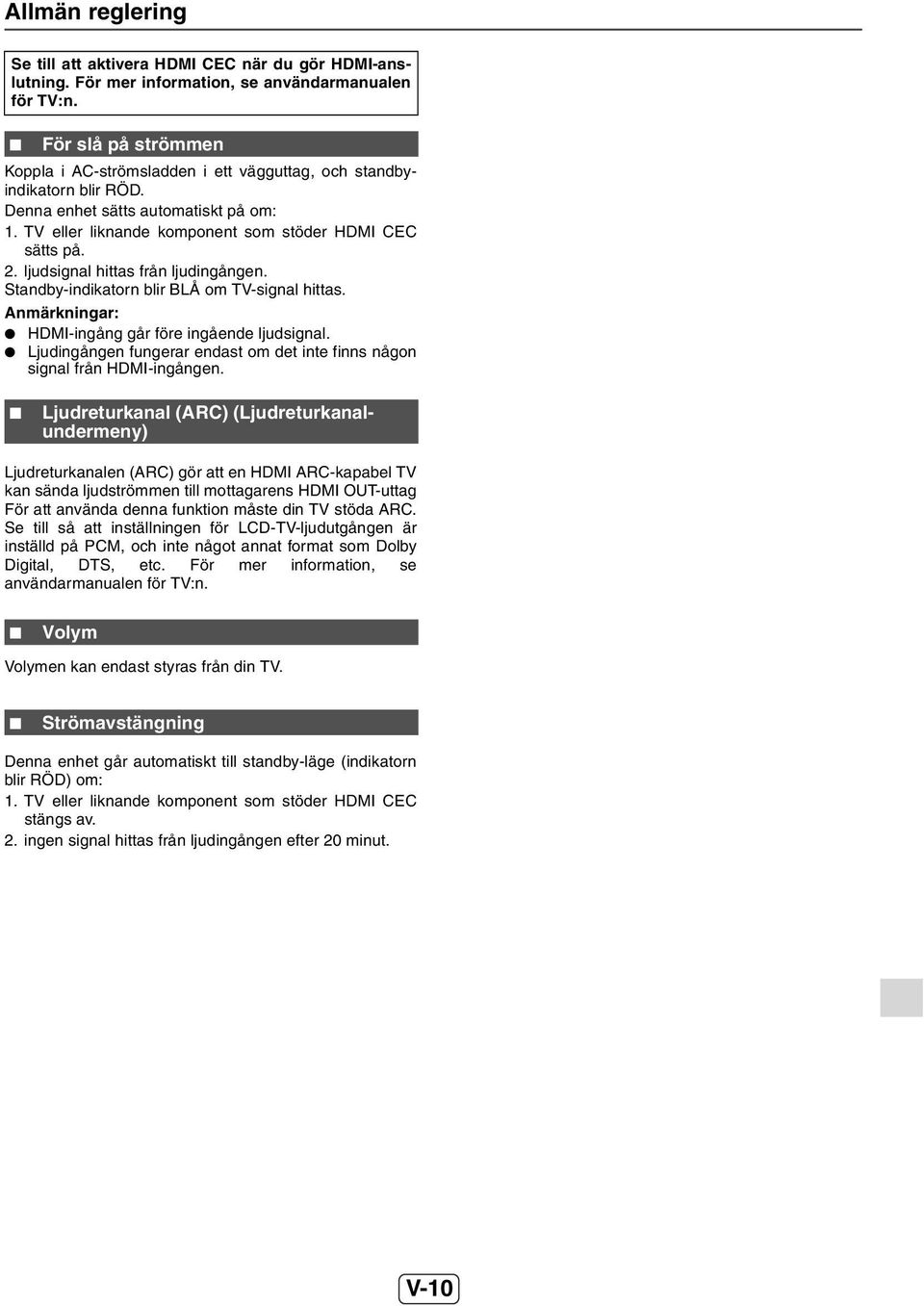

10 Allmän reglering Se till att aktivera HDMI CEC när du gör HDMI-anslutning. För mer information, se användarmanualen för TV:n. För slå på strömmen Koppla i AC-strömsladden i ett vägguttag, och standbyindikatorn blir RÖD. Denna enhet sätts automatiskt på om: 1. TV eller liknande komponent som stöder HDMI CEC sätts på. 2. ljudsignal hittas från ljudingången. Standby-indikatorn blir BLÅ om TV-signal hittas. Anmärkningar: HDMI-ingång går före ingående ljudsignal. Ljudingången fungerar endast om det inte finns någon signal från HDMI-ingången. Ljudreturkanal (ARC) (Ljudreturkanalundermeny) Ljudreturkanalen (ARC) gör att en HDMI ARC-kapabel TV kan sända ljudströmmen till mottagarens HDMI OUT-uttag För att använda denna funktion måste din TV stöda ARC. Se till så att inställningen för LCD-TV-ljudutgången är inställd på PCM, och inte något annat format som Dolby Digital, DTS, etc. För mer information, se användarmanualen för TV:n. Volym Volymen kan endast styras från din TV. Strömavstängning Denna enhet går automatiskt till standby-läge (indikatorn blir RÖD) om: 1. TV eller liknande komponent som stöder HDMI CEC stängs av. 2. ingen signal hittas från ljudingången efter 20 minut. V-10

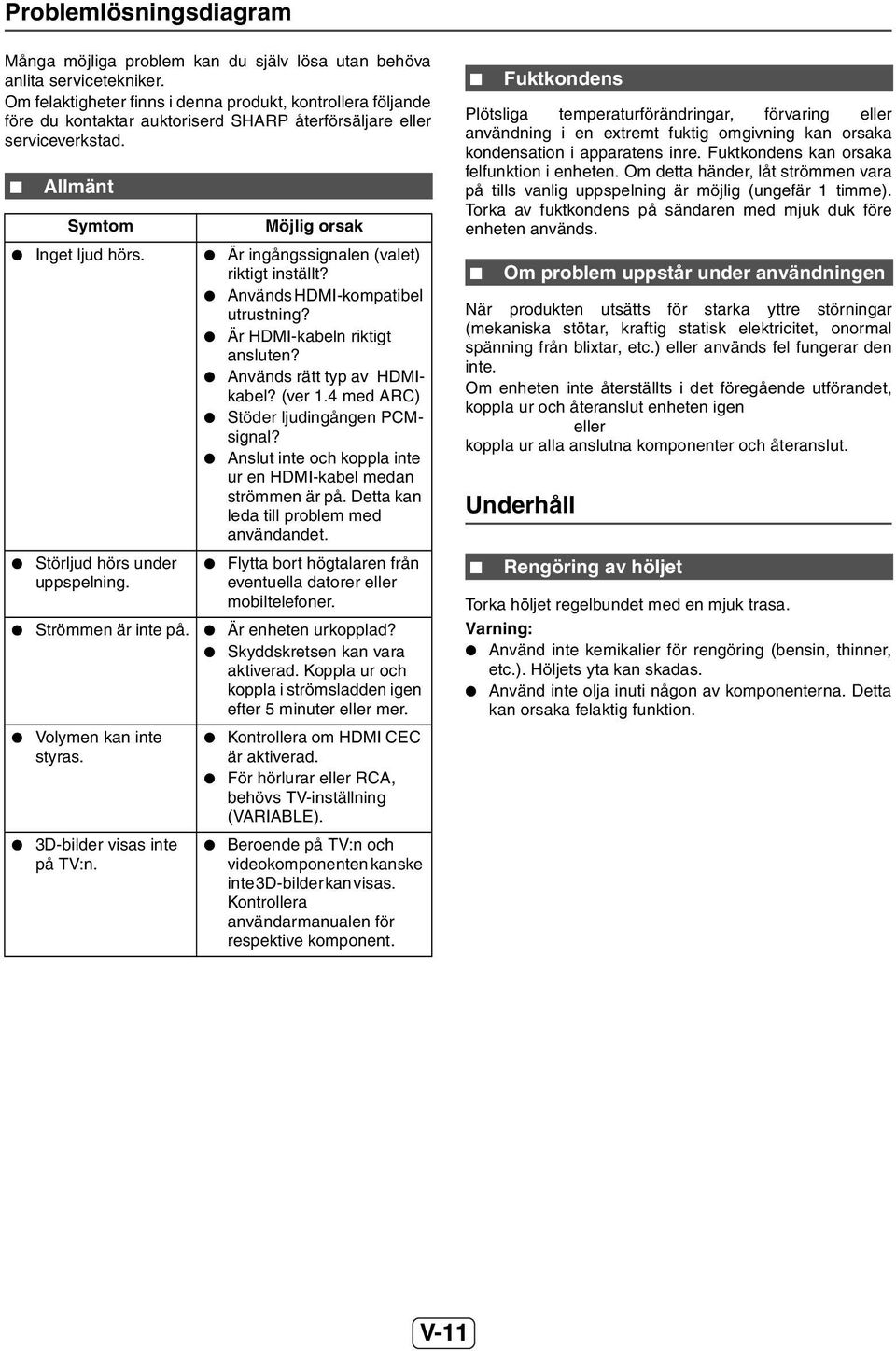

11 Problemlösningsdiagram Många möjliga problem kan du själv lösa utan behöva anlita servicetekniker. Om felaktigheter finns i denna produkt, kontrollera följande före du kontaktar auktoriserd SHARP återförsäljare eller serviceverkstad. Allmänt Symtom Möjlig orsak Inget ljud hörs. Är ingångssignalen (valet) riktigt inställt? Används HDMI-kompatibel utrustning? Är HDMI-kabeln riktigt ansluten? Används rätt typ av HDMIkabel? (ver 1.4 med ARC) Stöder ljudingången PCMsignal? Anslut inte och koppla inte ur en HDMI-kabel medan strömmen är på. Detta kan leda till problem med användandet. Störljud hörs under uppspelning. Flytta bort högtalaren från eventuella datorer eller mobiltelefoner. Strömmen är inte på. Är enheten urkopplad? Skyddskretsen kan vara aktiverad. Koppla ur och koppla i strömsladden igen efter 5 minuter eller mer. Volymen kan inte styras. Kontrollera om HDMI CEC är aktiverad. För hörlurar eller RCA, behövs TV-inställning (VARIABLE). 3D-bilder visas inte på TV:n. Beroende på TV:n och videokomponenten kanske inte 3D-bilder kan visas. Kontrollera användarmanualen för respektive komponent. Plötsliga temperaturförändringar, förvaring eller användning i en extremt fuktig omgivning kan orsaka kondensation i apparatens inre. Fuktkondens kan orsaka felfunktion i enheten. Om detta händer, låt strömmen vara på tills vanlig uppspelning är möjlig (ungefär 1 timme). Torka av fuktkondens på sändaren med mjuk duk före enheten används. När produkten utsätts för starka yttre störningar (mekaniska stötar, kraftig statisk elektricitet, onormal spänning från blixtar, etc.) eller används fel fungerar den inte. Om enheten inte återställts i det föregående utförandet, koppla ur och återanslut enheten igen eller koppla ur alla anslutna komponenter och återanslut. Underhåll Fuktkondens Om problem uppstår under användningen Rengöring av höljet Torka höljet regelbundet med en mjuk trasa. Varning: Använd inte kemikalier för rengöring (bensin, thinner, etc.). Höljets yta kan skadas. Använd inte olja inuti någon av komponenterna. Detta kan orsaka felaktig funktion. V-11

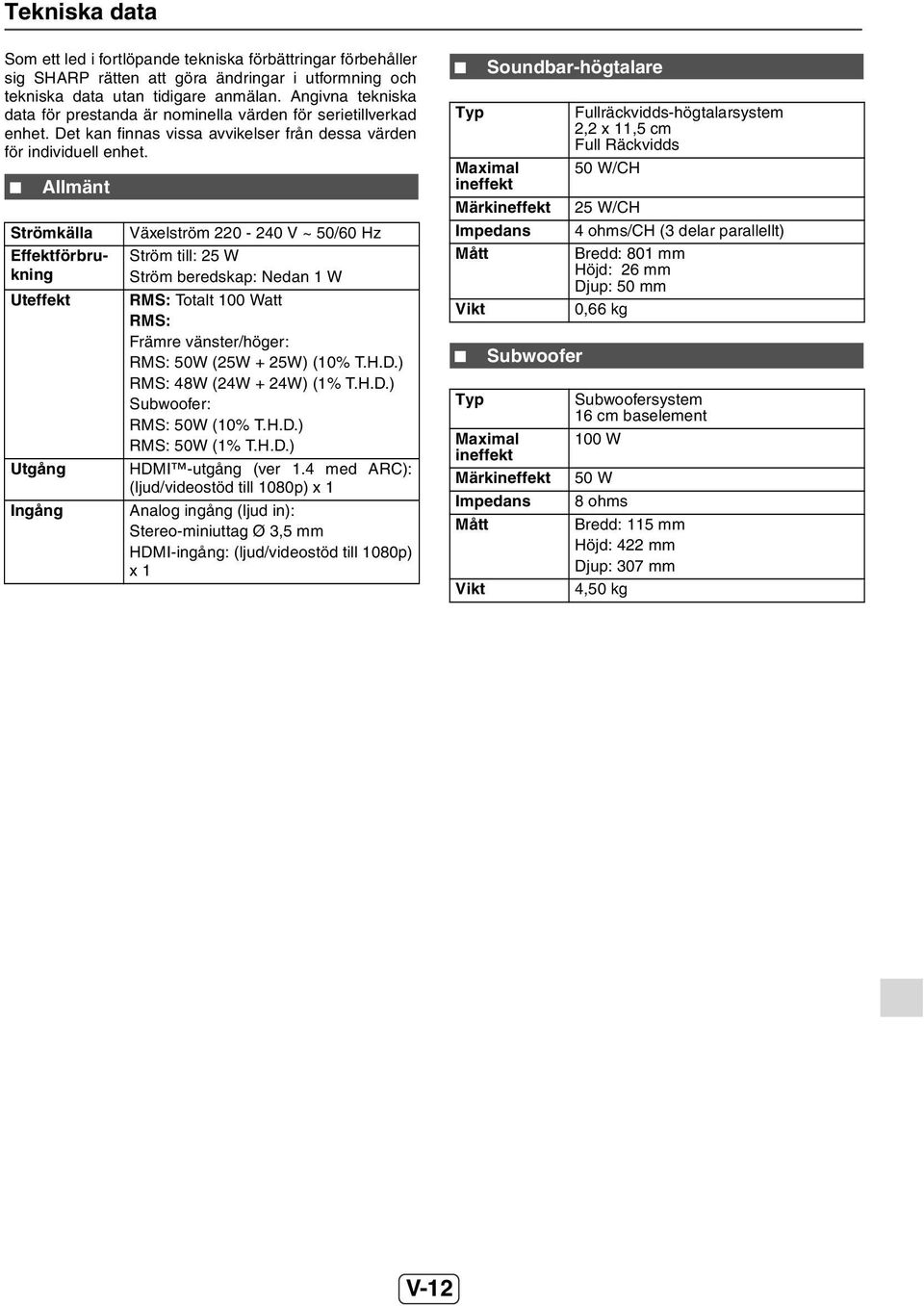

12 Tekniska data Som ett led i fortlöpande tekniska förbättringar förbehåller sig SHARP rätten att göra ändringar i utformning och tekniska data utan tidigare anmälan. Angivna tekniska data för prestanda är nominella värden för serietillverkad enhet. Det kan finnas vissa avvikelser från dessa värden för individuell enhet. Allmänt Strömkälla Effektförbrukning Uteffekt Utgång Ingång Växelström V ~ 50/60 Hz Ström till: 25 W Ström beredskap: Nedan 1 W RMS: Totalt 100 Watt RMS: Främre vänster/höger: RMS: 50W (25W + 25W) (10% T.H.D.) RMS: 48W (24W + 24W) (1% T.H.D.) Subwoofer: RMS: 50W (10% T.H.D.) RMS: 50W (1% T.H.D.) HDMI -utgång (ver 1.4 med ARC): (ljud/videostöd till 1080p) x 1 Analog ingång (ljud in): Stereo-miniuttag Ø 3,5 mm HDMI-ingång: (ljud/videostöd till 1080p) x 1 Typ Soundbar-högtalare Maximal ineffekt Märkineffekt Impedans Mått Vikt Typ Subwoofer Maximal ineffekt Märkineffekt Impedans Mått Vikt Fullräckvidds-högtalarsystem 2,2 x 11,5 cm Full Räckvidds 50 W/CH 25 W/CH 4 ohms/ch (3 delar parallellt) Bredd: 801 mm Höjd: 26 mm Djup: 50 mm 0,66 kg Subwoofersystem 16 cm baselement 100 W 50 W 8 ohms Bredd: 115 mm Höjd: 422 mm Djup: 307 mm 4,50 kg V-12
