SVENSKA. HT-SB602 Sound Bar hemmabiosystem som består av HT-SB602 (soundbarsystem) och CP-SW602 (aktivt subwoofersystem).

Transkript

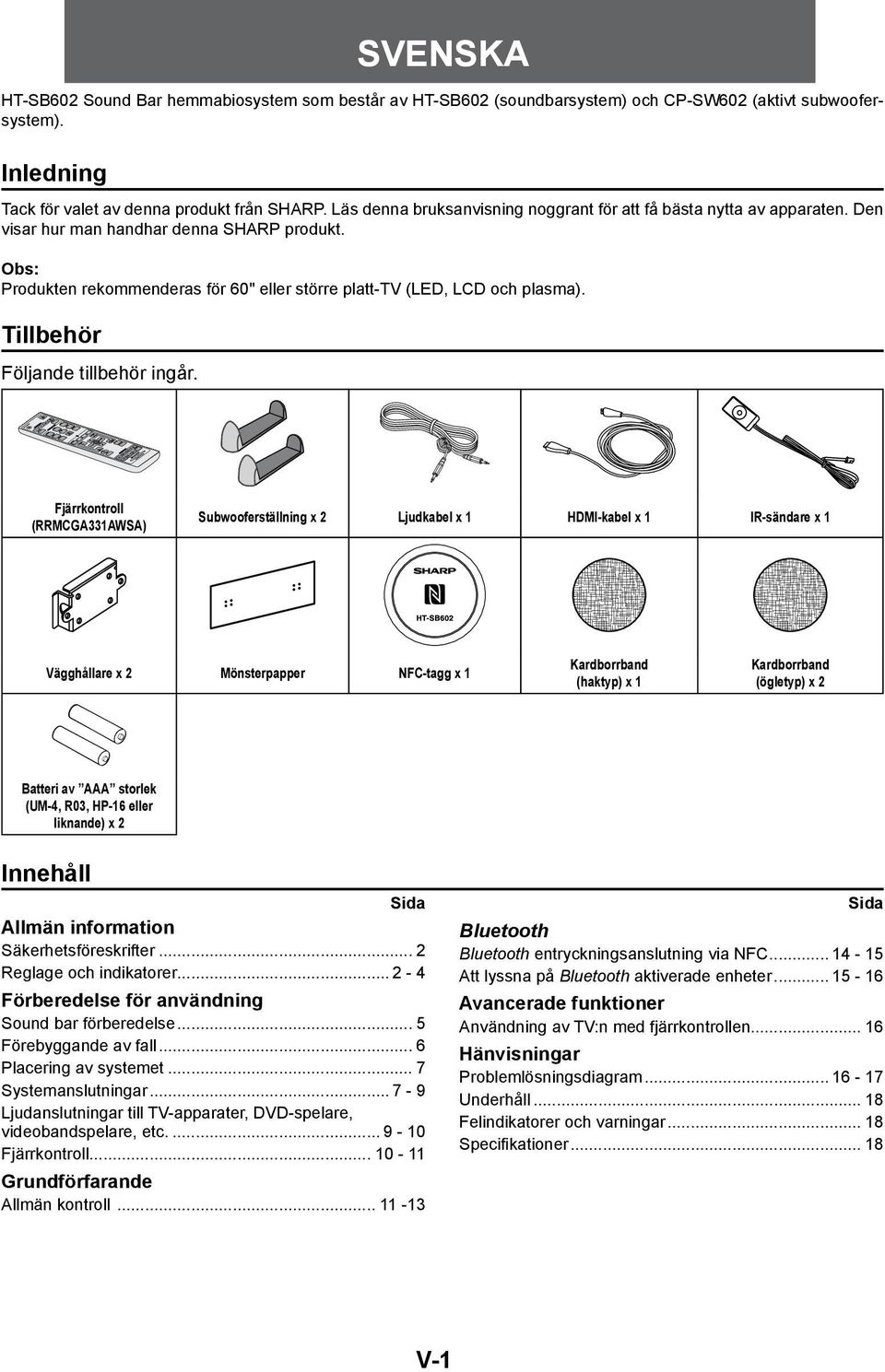

1 SVENSKA HT-SB602 Sound Bar hemmabiosystem som består av HT-SB602 (soundbarsystem) och CP-SW602 (aktivt subwoofersystem). Inledning Tack för valet av denna produkt från SHARP. Läs denna bruksanvisning noggrant för att få bästa nytta av apparaten. Den visar hur man handhar denna SHARP produkt. Produkten rekommenderas för 60" eller större platt-tv (LED, LCD och plasma). Tillbehör Följande tillbehör ingår. Fjärrkontroll (RRMCGA331AWSA) Subwooferställning x 2 Ljudkabel x 1 HDMI-kabel x 1 IR-sändare x 1 Vägghållare x 2 Mönsterpapper NFC-tagg x 1 Kardborrband (haktyp) x 1 Kardborrband (ögletyp) x 2 Batteri av AAA storlek (UM-4, R03, HP-16 eller liknande) x 2 Innehåll Sida Allmän information Säkerhetsföreskrifter... 2 Reglage och indikatorer Förberedelse för användning Sound bar förberedelse... 5 Förebyggande av fall... 6 Placering av systemet... 7 Systemanslutningar Ljudanslutningar till TV-apparater, DVD-spelare, videobandspelare, etc Fjärrkontroll Grundförfarande Allmän kontroll Sida Bluetooth Bluetooth entryckningsanslutning via NFC Att lyssna på Bluetooth aktiverade enheter Avancerade funktioner Användning av TV:n med fjärrkontrollen Hänvisningar Problemlösningsdiagram Underhåll Felindikatorer och varningar Specifikationer V-1

2 Försiktighetsåtgärder Allmänt z Håll din utrustning på minst 10 cm fritt utrymme längs sidorna, ovanför och baktill för god ventilation. 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm z Använd enheten på ett fast, jämnt underlag utan vibrationer. z Håll apparaten borta från direkt solljus, starka magnetfält, mycket damm, fuktighet och elektroniska/elektriska apparater (hemdatorer, telefax, etc.), som orsakar elektriska störningar. z Ställ ingenting ovanpå enheten. z Apparaten får inte utsättas för väta, temperaturer över 60 C eller för mycket låga temperaturer. z Om enheten inte fungerar korrekt ska du koppla ur och koppla in den igen. Slå sedan på enheten. z Vid åskväder, koppla från enheten för säkerhets skull. z Fatta tag i stickkontakten när den ska dras ut ur nätuttaget. Att dra i sladden kan skada den. Reglage och indikatorer Sound Bar frontpanel 1 z AC stickproppen används som frånkopplingsanordning och ska alltid vara klart driftsduglig. z Ta inte bort det yttre locket med risk för elektriska stötar. Kontakta närmaste SHARP service center för åtgärder. z Luftventilationen får inte hindras genom att täcka lufthålen med föremål såsom tidningar, borddukar, gardiner, etc. z Inga öppna flamkällor såsom brinnande stearinljus får placeras på enheten. z Miljöhänsyn bör beaktas när batterier avlägsnas. z Denna enhet bör endast användas vid temperaturer mellan 5 C - 35 C. z Enheten är utformad för användning i måttlig klimatmiljö. z SHARP är inte ansvarigt för skador som beror på felaktig användning. Överlåt all service till ett SHARP auktoriserat servicecenter. Varningar: z Spänningen som används måste vara samma som den som står angiven på enheten. Använda en högre spänning är farligt och kan orsaka brand eller annan olycka medförande skador. SHARP skall inte hållas ansvarigt för eventuella skador till följd av sådan användning. z I fall av reparation, vänligen ta hela systemet till servicecentret. Nivåinställning Tonläget på en angiven volyminställning beror på enhetens effektivitet, läge och olika andra faktorer. Vi rekommenderar att undvika höga ljudnivåer som förekommer när enheten är påslagen till hög ljudinställning eller när man lyssnar på hög ljudvolym under en längre tid Sida 1. Vänster kanalhögtalare 2. Höger kanalhögtalare 3. ON/STANDBY-knapp INPUT-knapp...12 Sida 5. Knapp PAIRING Fjärrsensor Knappen SOUND MODE Knappen VOLUME Knappen VOLUME V-2

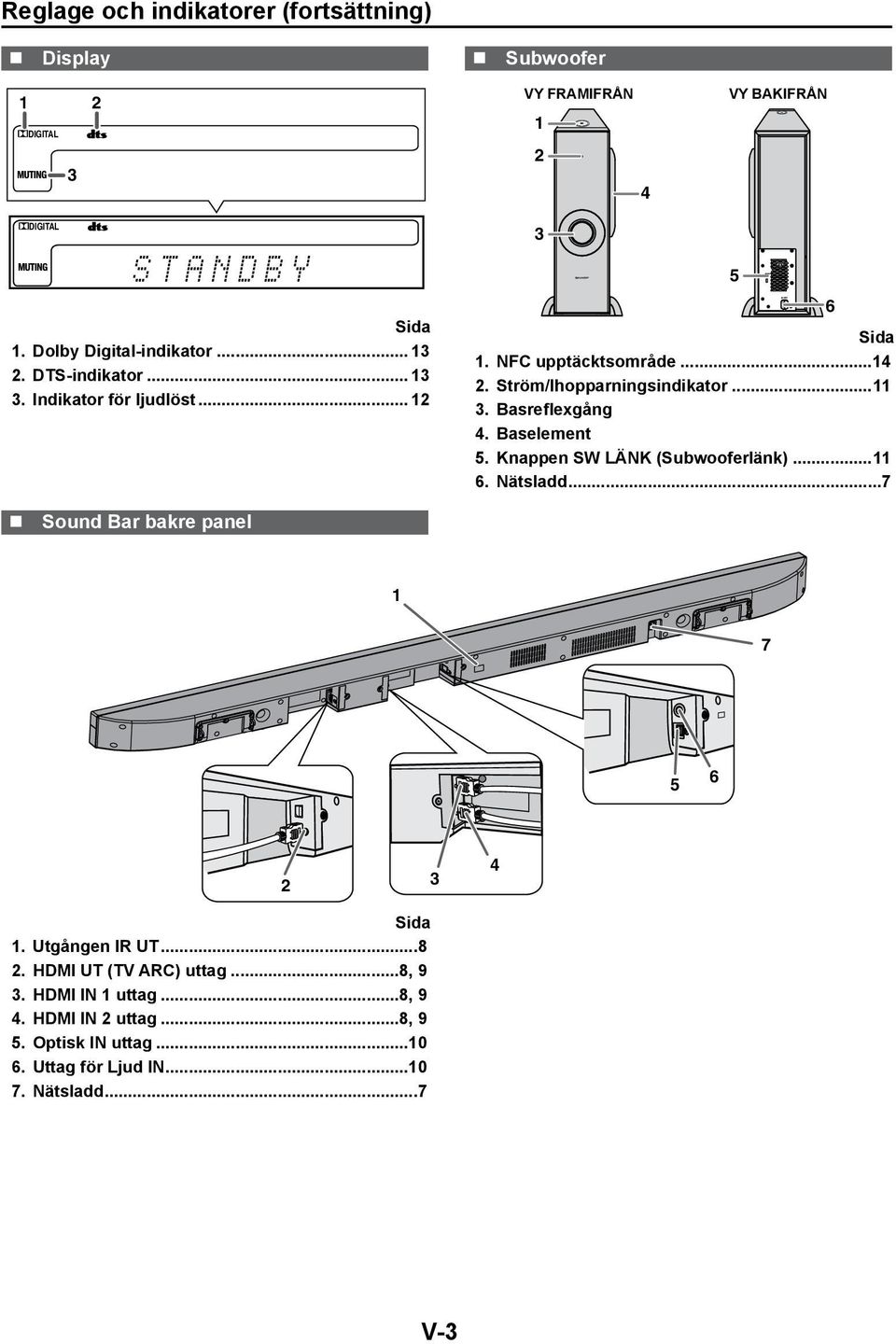

3 Reglage och indikatorer (fortsättning) Display 1 2 DIGITAL DIGITAL 3 Subwoofer VY FRAMIFRÅN VY BAKIFRÅN Sida 1. Dolby Digital-indikator DTS-indikator Indikator för ljudlöst Sida 1. NFC upptäcktsområde Ström/Ihopparningsindikator Basreflexgång 4. Baselement 5. Knappen SW LÄNK (Subwooferlänk) Nätsladd Sound Bar bakre panel Sida 1. Utgången IR UT HDMI UT (TV ARC) uttag...8, 9 3. HDMI IN 1 uttag...8, 9 4. HDMI IN 2 uttag...8, 9 5. Optisk IN uttag Uttag för Ljud IN Nätsladd...7 V-3

4 Reglage och indikatorer (fortsättning) Fjärrkontroll Sida 1. Fjärrkontrollsändare... 8, PÅ/STANDBY-knapp HDMI 2 knapp HDMI 1 knapp Knappen OPTISK MUSIK (ljudläge) knapp BIO (ljudläge) knapp SPORT (ljudläge) knapp FÖRBIKOPPLA knapp Knappen 3D-ljud Bluetooth hoppa ned-knapp Bluetooth ihopparningsknapp Knappen Volym Upp AV SYNK upp knapp BAS-knapp Knappen Volym Ner MUTE-knapp APC-knapp TV-användningsknapp ( ) Högtalarvalsknapp ARC-knapp (Bluetooth) -knapp Knappen LJUD IN SPEL (ljudläge) knapp NYHETER (ljudläge) knapp NATT (ljudläge) knapp DIMMER-knapp Bluetooth spela/pausa-knapp Bluetooth hoppa upp-knapp SW (subwoofer) nivå upp knapp DISKANT-knapp AV SYNK ner knapp SW (subwoofer) nivå ner knapp SW (subwoofer) LÄNK knapp EKO-läge knapp TV-användningsknappar (Endast SHARP TV): På/Standbyknapp Slår på TV till PÅ eller STANDBY. Knapp för ingångsval (TV) Tryck ned knappen för att byta ingångskälla. Kanal Uppåt och Nedåt knappar Bläddrar uppåt och nedåt bland TVkanalerna. Volym Uppåt och Nedåt knappar Justerar uppåt /nedåt TV-ns volym Knapp för AV-läge Tryck ned knappen för att byta AV-läge. MUTE-knapp Tryck på knappen för att stänga av TV:ns volym. Vissa modeller av SHARP TV kanske inte kan manövreras. V-4

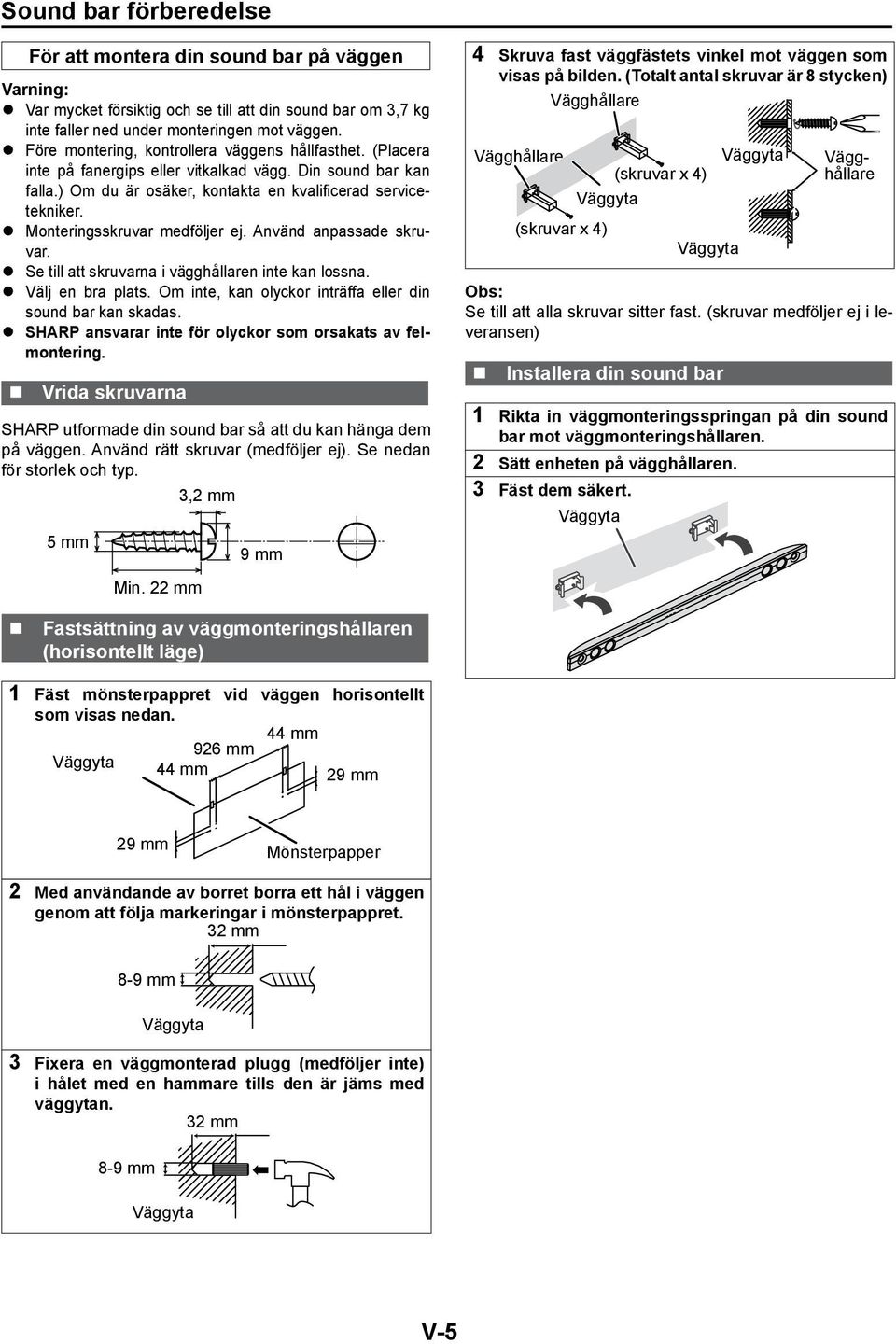

5 Sound bar förberedelse För att montera din sound bar på väggen Varning: z Var mycket försiktig och se till att din sound bar om 3,7 kg inte faller ned under monteringen mot väggen. z Före montering, kontrollera väggens hållfasthet. (Placera inte på fanergips eller vitkalkad vägg. Din sound bar kan falla.) Om du är osäker, kontakta en kvalificerad servicetekniker. z Monteringsskruvar medföljer ej. Använd anpassade skruvar. z Se till att skruvarna i vägghållaren inte kan lossna. z Välj en bra plats. Om inte, kan olyckor inträffa eller din sound bar kan skadas. z SHARP ansvarar inte för olyckor som orsakats av felmontering. Vrida skruvarna SHARP utformade din sound bar så att du kan hänga dem på väggen. Använd rätt skruvar (medföljer ej). Se nedan för storlek och typ. 3,2 mm 5 mm Min. 22 mm 9 mm 4 Skruva fast väggfästets vinkel mot väggen som visas på bilden. (Totalt antal skruvar är 8 stycken) Vägghållare Vägghållare (skruvar x 4) (skruvar x 4) Vägghållare Se till att alla skruvar sitter fast. (skruvar medföljer ej i leveransen) Installera din sound bar 1 Rikta in väggmonteringsspringan på din sound bar mot väggmonteringshållaren. 2 Sätt enheten på vägghållaren. 3 Fäst dem säkert. Fastsättning av väggmonteringshållaren (horisontellt läge) 1 Fäst mönsterpappret vid väggen horisontellt som visas nedan. 44 mm 926 mm 44 mm 29 mm 29 mm Mönsterpapper 2 Med användande av borret borra ett hål i väggen genom att följa markeringar i mönsterpappret. 32 mm 8-9 mm 3 Fixera en väggmonterad plugg (medföljer inte) i hålet med en hammare tills den är jäms med väggytan. 32 mm 8-9 mm V-5

6 Förebyggande av fall z Säkerhetslinor (medföljer ej) är användbara för att förhindra att din sound bar faller ner. z Det krävs 2 personer för att utföra den här proceduren. Vid montering på väggen 1 Trä igenom säkerhetslinorna (medföljer inte) i varje hål för väggmonteringshållaren som visas. 3 Rikta in och fäst din sound bar i väggmonteringshållaren. 2 Trä igenom säkerhetslinorna från väggmonteringshållaren i varje hål på din sound bar som visas. 4 Bind säkerhetslinorna ordentligt. Vid placering på hylla/bord Trä igenom säkerhetslinorna (medföljer inte) i varje hål som visas Och bind fast säkerhetslinorna till LCD-TV-stativet. V-6

7 Placering av systemet Installationsbild: TV Sound Bar z Frontpanelen på din sound bar kan inte tas bort. z Överföringsavstånd för den trådlösa signalen mellan subwoofern och din sound bar är ca 10 m (32 fot), men kan variera beroende på omgivande miljö. Om en stålbetong- eller metallvägg finns mellan subwoofern och din sound bar, kanske systemet inte fungerar alls, eftersom den trådlösa signalen inte kan tränga igenom metall. Varning: z Ändra inte installationsriktningen medan din sound bar är påslagen. z Stå eller sitt inte på din sound bar och subwoofer. Du kan komma till skada. z Kontrollera att föremål inte hamnar eller placeras i basreflexgångarna. Placera stativet VCR DVD spelare Subwoofer Placera eheten enligt bilden. Placera stativet enligt bilden. Ta bort skyddsfilmen som täcker din sound bar och subwoofer innan systemet slås på. Stativ Systemanslutningar Se till att koppla ur strömsladden innan några anslutningar görs. Subwoofer Sound Bar Vägguttag Växelström V ~ 50/60 Hz Vägguttag Växelström V ~ 50/60 Hz V-7

8 Systemanslutningar (fortsättning) IR (infraröd) sändaranslutning Om TV:ns fjärrsensor är blockerad av din sound bar, använd IR-sändaren för att överföra signalen till TV:n. 1. Anslut IR-sändaren till IR-ut-uttaget för att låta TV:ns fjärrkontrollsignal passera igenom. 2. Placera IR-sändaren i närheten av TV:ns fjärrsensor (se bruksanvisningen för TV:n för placeringen av sensorn). Rikta TV:ns fjärrkontroll mot din sound bars fjärrsensor och använd TV:n. Du kan behöva flytta IR-sändaren tills TV:n fungerar korrekt. Fäst sedan IR-sändaren på din sound bar med hjälp av dubbelhäftande tejp som medföljer. z Använd inte IR-sändaren om TV:ns fjärrkontrollsensor inte blockeras av din sound bar. TV Vy bakifrån Dubbelsidig tejp (Dra av den dubbelhäftande tejpseparatorn innan du fäster) TV-fjärrsensor Infraröd sändare Sound Bar TV-fjärrkontroll HDMI-anslutning Varning: Stäng av all annan utrustning innan du gör den här anslutningen. Bilden nedan visar flödena för signalerna. Ljud- och videosignal TV DVD/Blu-ray Digital mottagare 1. Metod 1 Denna anslutning är för HDMI-TV med ARC (Audio Return Channel). TV DVD, Blu-Ray skivspelare eller liknande Till TV HDMI (TV ARC) ingång Till HDMI utgång Till TV HDMI UT (TV ARC) utgång Sound Bar Till HDMI ingång V-8

9 Systemanslutningar (fortsättning) 2. Metod 2 Denna anslutning är för HDMI-TV utan ARC (Audio Return Channel). Till HDMI ingång TV Till ljudutgångsuttag DVD, Blu-Ray skivspelare eller liknande Till hörlursuttag Till HDMI utgång Till TV HDMI UT (TV ARC) utgång Sound Bar Till HDMI ingång För att välja HDMI 1, 2 eller TV-ARC-funktion (källa): Sound bar användning: Tryck på knappen INGÅNG flera gånger tills "HDMI 1", "HDMI 2" eller "TV-ARC" visas på displayen. Fjärrkontrollanvändning: Tryck på önskad HDMI-knapp för att välja. z Denna sound bar stöder HDMI som aktiverar ARC (Audio Return Channel). z För att aktivera ARC se till att använda High Speed HDMI -kabel (med ARC). z Denna ARC funktion kräver TV som stöder ARC. Se bruksanvisningen till TV:n för att avgöra vilket uttag som stöder ARC. z För att lyssna på ljudet från en icke-arc-kompatibel TV, ansluter du ljudutgången från TV:n till detta system. (se denna sida) z Denna sound bar kan styras (ström på/av eller volym upp/ner) via en TV eller liknande komponent som stöder HDMI CEC (Consumer Electronics Control). Om detta inte fungerar, betyder det inte att det här systemet är defekt. Vi hänvisar till bruksanvisningen för respektive komponent på hur man aktiverar CEC. Exempel: Gå till menyn för komponenten för att söka och aktivera CEC. Olika märken kan ha olika namngivning för CEC. För SHARP LCD-TV, är det benämnt AQUOS LINK. z Systemet stängs automatiskt av om TV:n eller liknande komponent som stöder HDMI CEC, är avstängd. z CEC är inte tillgängligt under läget för låg effektförbrukning. z För att lyssna på ljudet från detta system, måste du trycka på ( ) -knappen (se sidan 12) eller justera inställningarna för högtalareffekt i TV-menyn. För mer information, se bruksanvisningen för TV:n. z Om du inte kan välja inställning för extern högtalare från TV-menyn (t.ex. för SHARP LCD-TV, är det benämnt AQUOS AUDIO SP), slå CEC AV och PÅ igen. z För att njuta av 3D-bilder måste detta system anslutas till en 3D-kompatibel TV och komponenter (3D-BD-spelare, etc.) via High Speed HDMI-kablar. Sätt på dig 3D-glasögonen, annars kan 3D-bilder inte visas korrekt. z Om du vill använda HDMI IN 1-uttaget, använd den medföljande HDMI-kabeln. Ljudanslutningar till TV-apparater, DVD-spelare, videobandspelare, etc. Annan anslutning (utan HDMI) Bilden nedan visar flödena för ljud- och videosignalerna. Ljudsignal Videosignal TV DVD, Blu-Ray skivspelare Digital mottagare, etc. z Vi hänvisar till bruksanvisningen till den utrustning som skall anslutas. z Stick in stickkontakterna ordentligt för att undvika en suddig bild eller buller. z Anslutning via denna metod kan inaktivera TV:ns interna högtalare. z I vissa fall kan ett svagt bakgrundsbrus uppstå från din sound bar, när RCA-utgången används med vissa TV apparater/dvd/blu-ray skivspelare. I sådana fall, vänligen ändra anslutningen till HDMI/ARC eller RCA anslutningen. Denna effekt beror på TV-märke, modell och ålder, och är inte en defekt i din sound bar. V-9

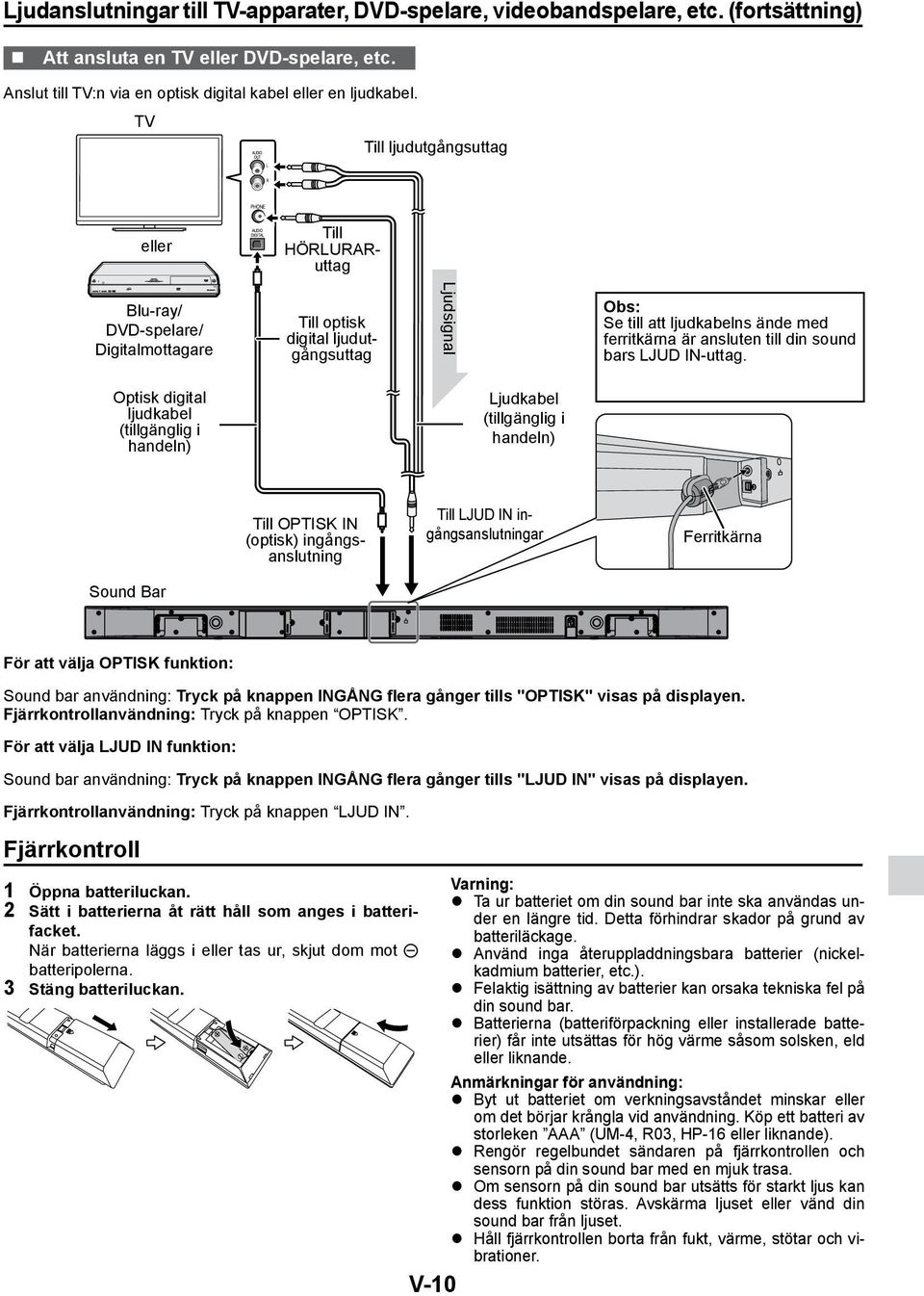

10 Ljudanslutningar till TV-apparater, DVD-spelare, videobandspelare, etc. (fortsättning) Att ansluta en TV eller DVD-spelare, etc. Anslut till TV:n via en optisk digital kabel eller en ljudkabel. TV Till ljudutgångsuttag eller Till HÖRLURARuttag Blu-ray/ DVD-spelare/ Digitalmottagare Till optisk digital ljudutgångsuttag Ljudsignal Se till att ljudkabelns ände med ferritkärna är ansluten till din sound bars LJUD IN-uttag. Optisk digital ljudkabel (tillgänglig i handeln) Ljudkabel (tillgänglig i handeln) Till OPTISK IN (optisk) ingångsanslutning Till LJUD IN ingångsanslutningar Ferritkärna Sound Bar För att välja OPTISK funktion: Sound bar användning: Tryck på knappen INGÅNG flera gånger tills "OPTISK" visas på displayen. Fjärrkontrollanvändning: Tryck på knappen OPTISK. För att välja LJUD IN funktion: Sound bar användning: Tryck på knappen INGÅNG flera gånger tills "LJUD IN" visas på displayen. Fjärrkontrollanvändning: Tryck på knappen LJUD IN. Fjärrkontroll 1 Öppna batteriluckan. 2 Sätt i batterierna åt rätt håll som anges i batterifacket. När batterierna läggs i eller tas ur, skjut dom mot batteripolerna. 3 Stäng batteriluckan. V-10 Varning: z Ta ur batteriet om din sound bar inte ska användas under en längre tid. Detta förhindrar skador på grund av batteriläckage. z Använd inga återuppladdningsbara batterier (nickelkadmium batterier, etc.). z Felaktig isättning av batterier kan orsaka tekniska fel på din sound bar. z Batterierna (batteriförpackning eller installerade batterier) får inte utsättas för hög värme såsom solsken, eld eller liknande. Anmärkningar för användning: z Byt ut batteriet om verkningsavståndet minskar eller om det börjar krångla vid användning. Köp ett batteri av storleken AAA (UM-4, R03, HP-16 eller liknande). z Rengör regelbundet sändaren på fjärrkontrollen och sensorn på din sound bar med en mjuk trasa. z Om sensorn på din sound bar utsätts för starkt ljus kan dess funktion störas. Avskärma ljuset eller vänd din sound bar från ljuset. z Håll fjärrkontrollen borta från fukt, värme, stötar och vibrationer.

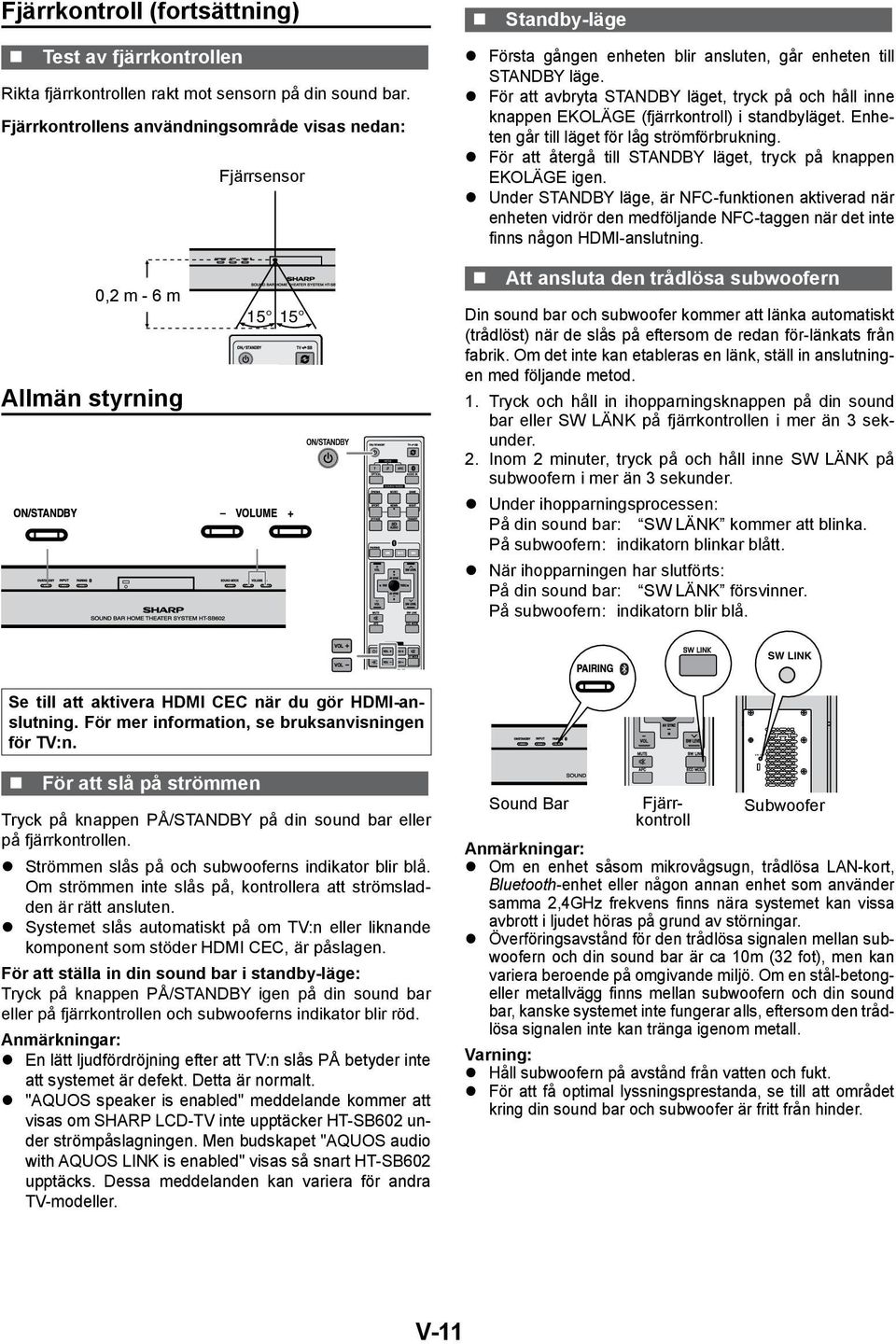

11 SW LINK Fjärrkontroll (fortsättning) Test av fjärrkontrollen Rikta fjärrkontrollen rakt mot sensorn på din sound bar. Fjärrkontrollens användningsområde visas nedan: Fjärrsensor Standby-läge z Första gången enheten blir ansluten, går enheten till STANDBY läge. z För att avbryta STANDBY läget, tryck på och håll inne knappen EKOLÄGE (fjärrkontroll) i standbyläget. Enheten går till läget för låg strömförbrukning. z För att återgå till STANDBY läget, tryck på knappen EKOLÄGE igen. z Under STANDBY läge, är NFC-funktionen aktiverad när enheten vidrör den medföljande NFC-taggen när det inte finns någon HDMI-anslutning. 0,2 m - 6 m Allmän styrning Att ansluta den trådlösa subwoofern Din sound bar och subwoofer kommer att länka automatiskt (trådlöst) när de slås på eftersom de redan för-länkats från fabrik. Om det inte kan etableras en länk, ställ in anslutningen med följande metod. 1. Tryck och håll in ihopparningsknappen på din sound bar eller SW LÄNK på fjärrkontrollen i mer än 3 sekunder. 2. Inom 2 minuter, tryck på och håll inne SW LÄNK på subwoofern i mer än 3 sekunder. z Under ihopparningsprocessen: På din sound bar: SW LÄNK kommer att blinka. På subwoofern: indikatorn blinkar blått. z När ihopparningen har slutförts: På din sound bar: SW LÄNK försvinner. På subwoofern: indikatorn blir blå. SW LINK Se till att aktivera HDMI CEC när du gör HDMI-anslutning. För mer information, se bruksanvisningen för TV:n. För att slå på strömmen Tryck på knappen PÅ/STANDBY på din sound bar eller på fjärrkontrollen. z Strömmen slås på och subwooferns indikator blir blå. Om strömmen inte slås på, kontrollera att strömsladden är rätt ansluten. z Systemet slås automatiskt på om TV:n eller liknande komponent som stöder HDMI CEC, är påslagen. För att ställa in din sound bar i standby-läge: Tryck på knappen PÅ/STANDBY igen på din sound bar eller på fjärrkontrollen och subwooferns indikator blir röd. z En lätt ljudfördröjning efter att TV:n slås PÅ betyder inte att systemet är defekt. Detta är normalt. z "AQUOS speaker is enabled" meddelande kommer att visas om SHARP LCD-TV inte upptäcker HT-SB602 under strömpåslagningen. Men budskapet "AQUOS audio with AQUOS LINK is enabled" visas så snart HT-SB602 upptäcks. Dessa meddelanden kan variera för andra TV-modeller. Sound Bar Fjärrkontroll Subwoofer z Om en enhet såsom mikrovågsugn, trådlösa LAN-kort, Bluetooth-enhet eller någon annan enhet som använder samma 2,4GHz frekvens finns nära systemet kan vissa avbrott i ljudet höras på grund av störningar. z Överföringsavstånd för den trådlösa signalen mellan subwoofern och din sound bar är ca 10m (32 fot), men kan variera beroende på omgivande miljö. Om en stål-betongeller metallvägg finns mellan subwoofern och din sound bar, kanske systemet inte fungerar alls, eftersom den trådlösa signalen inte kan tränga igenom metall. Varning: z Håll subwoofern på avstånd från vatten och fukt. z För att få optimal lyssningsprestanda, se till att området kring din sound bar och subwoofer är fritt från hinder. V-11

12 Allmän styrning (fortsättning) Displayens ljusstyrkekontroll Tryck på DIMMER-knappen för att justera ljusstyrkan på displayen. DIMMER 1 (Displayen har låg ljusstyrka). DIMMER 2 (Displayen blir mindre ljus). DIMMER OFF (Displayen är ljusstark). Volymens automatiska intoning Om du stänger av och åter slår på din sound bar när volymen är inställd på 80 eller mer, startar volymen från 40 och tonas in till den senaste använda nivån. Volymkontroll Sound bar användning: Tryck på knappen VOLYM + för att öka volymen och knappen VO- LYM för att minska. MIN MAX Användning med fjärrkontrollen: Tryck på VOL + knappen för att höja volymen och tryck på VOL knappen för att sänka volymen. Stänga av ljudet När du trycker på knappen (MUTE) på fjärrkontrollen, avbryts ljudet tillfälligt. Tryck igen för att återställa volymen. När din sound bar slås av och på igen, avbryts ljudavstängningen. Ljudläge Sound bar användning: För att ändra till ett annat läge, tryck på knappen LJUD- LÄGE upprepade gånger tills önskat ljudläge visas. Användning med fjärren: Tryck på önskad ljudlägesknapp. BIO MUSIK SPEL SPORT NYHETER NATT FÖRBIKOPPLING (för bioljudeffekt) (för standardljudeffekt) (för spelljudeffekt) (för sportsändningar) (för nyheter) (för natt) (för platt ljudeffekt) Bas- och diskantkontroll Bas- och diskantkontroll är tillämplig under FÖRBIKOPP- LING läge endast. Baskontroll 1. Tryck på knappen BAS. 2. I cirka 5 sekunder tryck på VOL (+ eller ) knappen för att justera bas. Diskantkontroll 1. Tryck på knappen DISKANT. 2. I cirka 5 sekunder tryck på VOL (+ eller ) knappen för att justera treble. Subwoofernivåkontroll Subwooferns nivå kan justeras. För att öka nivån, tryck på knappen SW NIVÅ För att minska nivån, tryck på knappen SW NIVÅ. z Om högtalarens ljud hörs förvrängt, minska subwoofer nivån. z Vid ändring av subwooferns nivå ändras också uteffektnivån för subwoofern. AV SYNK nivåkontroll AV SYNK nivån kan justeras. För att öka nivån, tryck på knappen AV SYNK För att minska nivån, tryck på knappen AV SYNK -. Högtalarutgångsval (HDMI-anslutning) Tryck på knappen på fjärrkontrollen tills "TV SPEAKER " eller "SB SPEAKER" visas på displayen för att växla ljudet mellan din sound bar eller TV:n. Funktion HDMI 1 HDMI 2 TV ARC OPTICAL AUDIO IN +5 BLUETOOTH Sound bar användning: Tryck på knappen INGÅNG upprepade gånger för att välja önskad ingångskälla. Fjärrkontrollanvändning: Tryck på önskad funktionsknapp. Hjälpfunktionen skyddar memorerade stationer i några timmar vid strömavbrott eller när strömsladden kopplas från. V-12

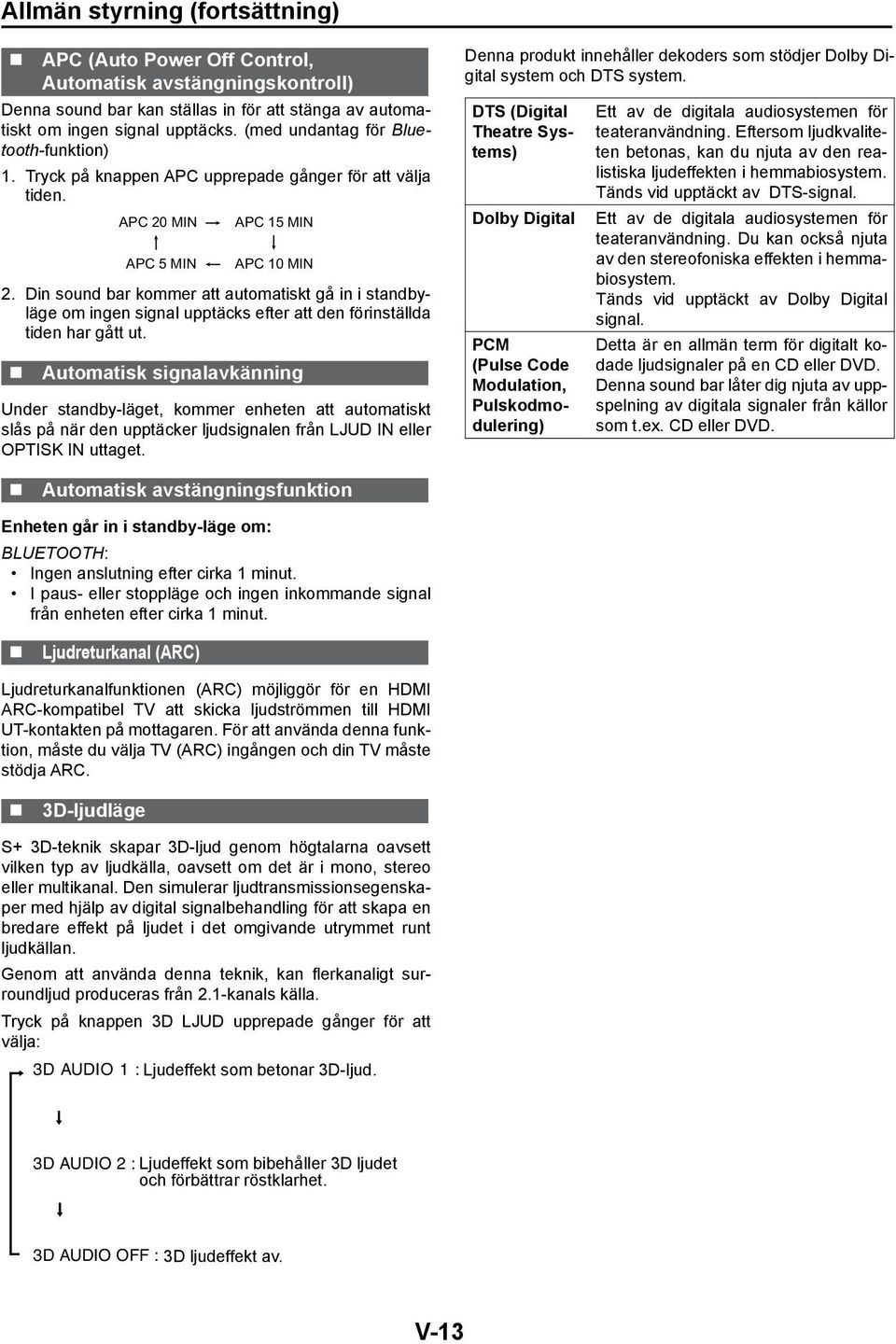

13 Allmän styrning (fortsättning) APC (Auto Power Off Control, Automatisk avstängningskontroll) Denna sound bar kan ställas in för att stänga av automatiskt om ingen signal upptäcks. (med undantag för Bluetooth-funktion) 1. Tryck på knappen APC upprepade gånger för att välja tiden. APC 20 MIN APC 15 MIN APC 5 MIN APC 10 MIN 2. Din sound bar kommer att automatiskt gå in i standbyläge om ingen signal upptäcks efter att den förinställda tiden har gått ut. Automatisk signalavkänning Under standby-läget, kommer enheten att automatiskt slås på när den upptäcker ljudsignalen från LJUD IN eller OPTISK IN uttaget. Denna produkt innehåller dekoders som stödjer Dolby Digital system och DTS system. DTS (Digital Theatre Systems) Dolby Digital PCM (Pulse Code Modulation, Pulskodmodulering) Ett av de digitala audiosystemen för teateranvändning. Eftersom ljudkvaliteten betonas, kan du njuta av den realistiska ljudeffekten i hemmabiosystem. Tänds vid upptäckt av DTS-signal. Ett av de digitala audiosystemen för teateranvändning. Du kan också njuta av den stereofoniska effekten i hemmabiosystem. Tänds vid upptäckt av Dolby Digital signal. Detta är en allmän term för digitalt kodade ljudsignaler på en CD eller DVD. Denna sound bar låter dig njuta av uppspelning av digitala signaler från källor som t.ex. CD eller DVD. Automatisk avstängningsfunktion Enheten går in i standby-läge om: BLUETOOTH: Ingen anslutning efter cirka 1 minut. I paus- eller stoppläge och ingen inkommande signal från enheten efter cirka 1 minut. Ljudreturkanal (ARC) Ljudreturkanalfunktionen (ARC) möjliggör för en HDMI ARC-kompatibel TV att skicka ljudströmmen till HDMI UT-kontakten på mottagaren. För att använda denna funktion, måste du välja TV (ARC) ingången och din TV måste stödja ARC. 3D-ljudläge S+ 3D-teknik skapar 3D-ljud genom högtalarna oavsett vilken typ av ljudkälla, oavsett om det är i mono, stereo eller multikanal. Den simulerar ljudtransmissionsegenskaper med hjälp av digital signalbehandling för att skapa en bredare effekt på ljudet i det omgivande utrymmet runt ljudkällan. Genom att använda denna teknik, kan flerkanaligt surroundljud produceras från 2.1-kanals källa. Tryck på knappen 3D LJUD upprepade gånger för att välja: 3D AUDIO 1 : Ljudeffekt som betonar 3D-ljud. 3D AUDIO 2 : Ljudeffekt som bibehåller 3D ljudet och förbättrar röstklarhet. 3D AUDIO OFF : 3D ljudeffekt av. V-13

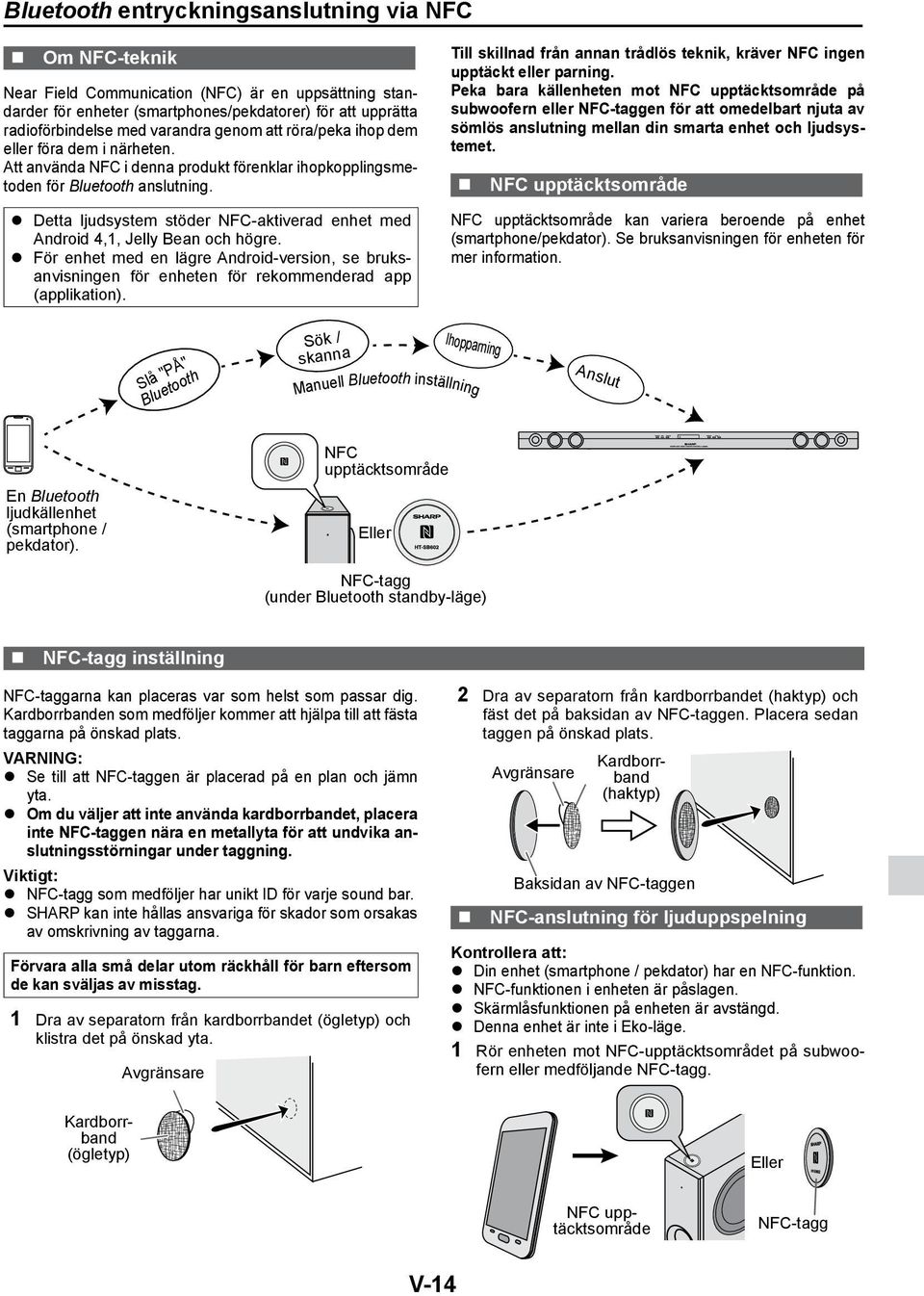

14 Bluetooth entryckningsanslutning via NFC Om NFC-teknik Near Field Communication (NFC) är en uppsättning standarder för enheter (smartphones/pekdatorer) för att upprätta radioförbindelse med varandra genom att röra/peka ihop dem eller föra dem i närheten. Att använda NFC i denna produkt förenklar ihopkopplingsmetoden för Bluetooth anslutning. z Detta ljudsystem stöder NFC-aktiverad enhet med Android 4,1, Jelly Bean och högre. z För enhet med en lägre Android-version, se bruksanvisningen för enheten för rekommenderad app (applikation). Till skillnad från annan trådlös teknik, kräver NFC ingen upptäckt eller parning. Peka bara källenheten mot NFC upptäcktsområde på subwoofern eller NFC-taggen för att omedelbart njuta av sömlös anslutning mellan din smarta enhet och ljudsystemet. NFC upptäcktsområde NFC upptäcktsområde kan variera beroende på enhet (smartphone/pekdator). Se bruksanvisningen för enheten för mer information. Slå "PÅ" Bluetooth Sök / skanna Manuell Bluetooth inställning Ihopparning Anslut En Bluetooth ljudkällenhet (smartphone / pekdator). NFC upptäcktsområde Eller NFC-tagg (under Bluetooth standby-läge) NFC-tagg inställning NFC-taggarna kan placeras var som helst som passar dig. Kardborrbanden som medföljer kommer att hjälpa till att fästa taggarna på önskad plats. VARNING: z Se till att NFC-taggen är placerad på en plan och jämn yta. z Om du väljer att inte använda kardborrbandet, placera inte NFC-taggen nära en metallyta för att undvika anslutningsstörningar under taggning. Viktigt: z NFC-tagg som medföljer har unikt ID för varje sound bar. z SHARP kan inte hållas ansvariga för skador som orsakas av omskrivning av taggarna. Förvara alla små delar utom räckhåll för barn eftersom de kan sväljas av misstag. 1 Dra av separatorn från kardborrbandet (ögletyp) och klistra det på önskad yta. Avgränsare 2 Dra av separatorn från kardborrbandet (haktyp) och fäst det på baksidan av NFC-taggen. Placera sedan taggen på önskad plats. Kardborrband Avgränsare (haktyp) Baksidan av NFC-taggen NFC-anslutning för ljuduppspelning Kontrollera att: z Din enhet (smartphone / pekdator) har en NFC-funktion. z NFC-funktionen i enheten är påslagen. z Skärmlåsfunktionen på enheten är avstängd. z Denna enhet är inte i Eko-läge. 1 Rör enheten mot NFC-upptäcktsområdet på subwoofern eller medföljande NFC-tagg. Kardborrband (ögletyp) Eller NFC upptäcktsområde NFC-tagg V-14

15 Bluetooth entryckningsanslutning via NFC (fortsättning) 2 Ett popup-fönster som frågar om du vill fortsätta med Bluetooth-anslutning visas på enheten. Välj <JA>. z 'Ansluten'-meddelandet visas när anslutningen är klar. 3 Uppspelningen startar automatiskt, tryck annars på play (på fjärrkontrollen eller källenheten). z Ljud hörs från högtalarna i den här enheten via ljudströmning. z Din enhet måste vara inom 10 meter från din sound bar. Bluetooth funktionsknappar (enbart fjärrkontroll) Tryck på knappen för att spela upp eller pausa. Tryck på knappen för att hoppa upp. Tryck och håll ned för att snabbspola framåt. Tryck på knappen för att hoppa ner. Tryck och håll ned för att snabbspola bakåt. z För att koppla från, rör bara enheten mot NFC-upptäcktsområdet på subwoofern eller medföljande NFC-tagg igen. z För att lyssna på ljud via Bluetooth utan NFC-tagg - se Para ihop med andra Bluetooth-källor på denna sida. z Det tar ca 6-8 sekunder för en Bluetooth-aktiverad enhet (t.ex. smartphone) att upprätta Bluetooth-anslutning med denna enhet via NFC eller manuell anslutning. Att lyssna på Bluetooth aktiverade enheter Bluetooth Bluetooth trådlös teknik är en kortdistans radioteknik som möjliggör trådlös kommunikation mellan olika typer av digitala enheter, såsom mobiltelefon eller dator. Det fungerar inom ett område på cirka 10 meter (30 fot) utan besväret med att använda kablar för att ansluta dessa enheter. Den här enheten stöder följande: Kommunikationssystem: Bluetooth-specifikation version 2.1 Bluetooth + utökad datahastighet (EDR). Supportprofil: A2DP (avancerad ljuddistributionsprofil) och AVRCP (Audio/Video fjärrkontrollsprofil) Att tänka på vid användning av enheten med en mobiltelefon z Denna enhet kan inte användas för att tala via telefon även om det finns en Bluetooth anslutning till en mobiltelefon. z Vi hänvisar till bruksanvisningen som medföljer mobiltelefonen för information om användning av din mobiltelefon när du sänder ljudet med hjälp av en Bluetooth anslutning. Ihopparning av Bluetooth enheter Bluetooth enheter måste först paras ihop innan de kan utbyta data. När de väl är ihopparade, är det inte nödvändigt att para ihop dem igen såvida inte: z Ihopparning görs med fler än 8 enheter. Parning kan endast göras en enhet åt gången. Denna enhet kan kopplas ihop till maximalt 8 enheter. Om efterföljande enhet är ihopparad, kommer den äldsta parade enheten att raderas och ersätts med den nya. z Denna enhet är återställd. All parningsinformation raderas när enheten återställs. z Parningsinformation raderas vid reparation etc. V-15 Indikatorer: Indikator Tillstånd Bluetooth status Blinkar I vänte- eller ihopparningsläge Tänds Ansluten Ingen indikering Oansluten Emellertid, visas inte indikatorstatusen under standby-läge. Para ihop med andra Bluetooth källenheter 1 Tryck på knappen STRÖM TILL/STANDBY för att slå på strömmen. 2 Tryck på knappen INPUT (sound bar) upprepade gånger eller (Bluetooth)-knappen (fjärrkontrollen) för att välja Bluetoothfunktion. BLUETOOTH visas på displayen. 3 Sound bar användning: Tryck på IHOPPARNING knappen. Användning av fjärrkontrollen: Tryck på och håll in ihopparningsknappen i 3 sekunder eller mer. "START PAIRING " visas på displayen. Enheten är nu i ihopparningsläge och är redo att paras ihop med annan Bluetoothkällenhet. 4 Utför ihopparningen på källenheten för att upptäcka den här enheten. HT-SB602 SHARP visas i listan över upptäckta enheter (om sådan finns) i källenheten. (Se källenhetens bruksanvisning för detaljer). z Placera enheterna som ska paras ihop inom 1 meter (3 fot) från varandra vid parning. z Vissa källenheter kan inte visa listor över upptäckta enheter. För att para ihop enheten med källenheten, se källenhetens bruksanvisning för mer information. 5 Välj HT-SB602 SHARP från källistan. Om lösenord* krävs, ange "0000". * Lösenord kan kallas PIN-kod, lösenordsnyckel, PIN-nummer eller lösenord. 6 "CONNECTED" visas på skärmen när enheten har anslutits till källenheten. (Parningsinformation lagras nu i enheten.) Vissa ljudsignalkällor kan anslutas till enheten automatiskt efter att parningen är klar, annars följ instruktionerna för källenhetens bruksanvisning för att starta anslutningen. 7 Tryck på play-knappen på fjärrkontrollen eller källenheten för att starta Bluetoothströmmande uppspelning.

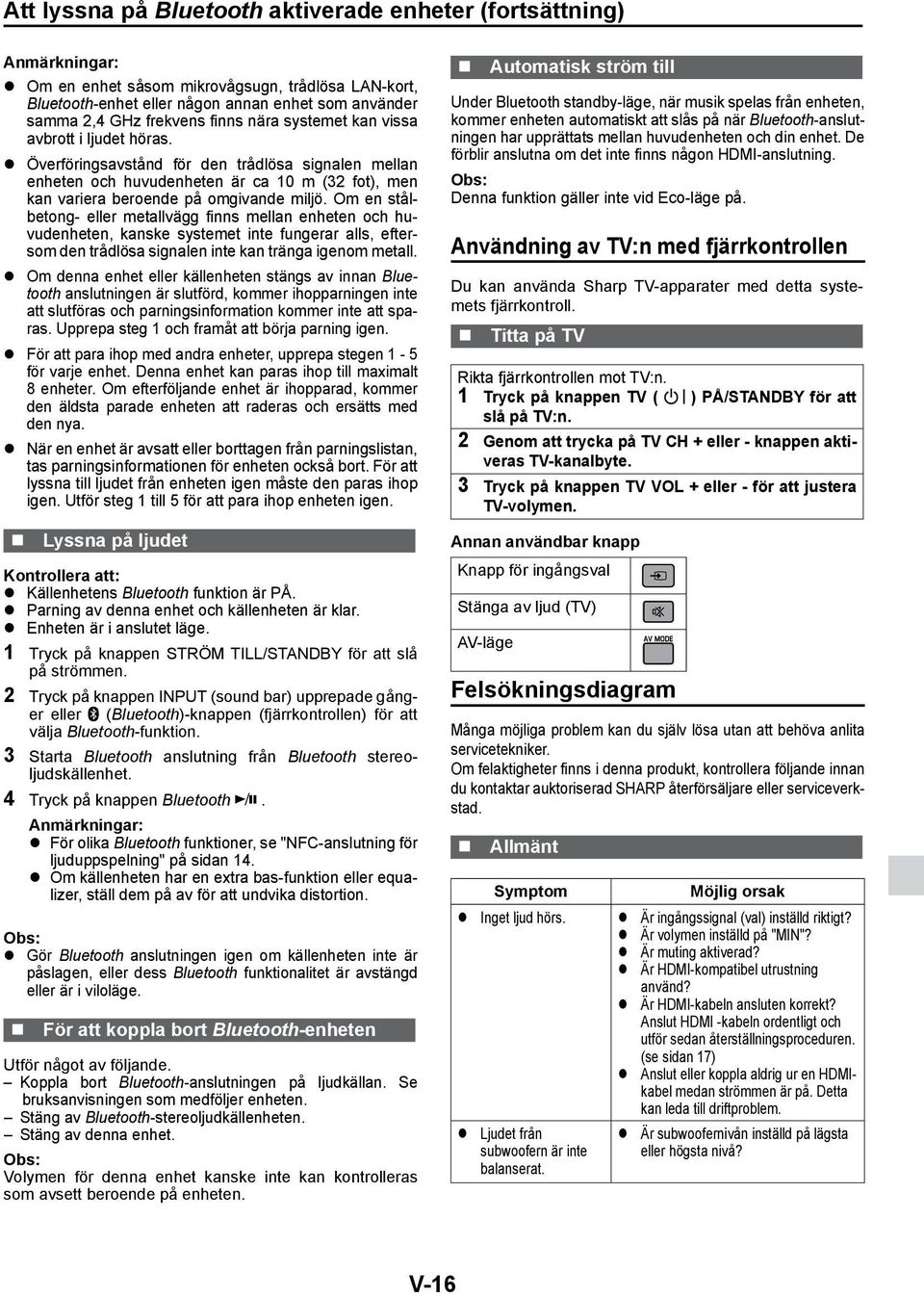

16 Att lyssna på Bluetooth aktiverade enheter (fortsättning) z Om en enhet såsom mikrovågsugn, trådlösa LAN-kort, Bluetooth-enhet eller någon annan enhet som använder samma 2,4 GHz frekvens finns nära systemet kan vissa avbrott i ljudet höras. z Överföringsavstånd för den trådlösa signalen mellan enheten och huvudenheten är ca 10 m (32 fot), men kan variera beroende på omgivande miljö. Om en stålbetong- eller metallvägg finns mellan enheten och huvudenheten, kanske systemet inte fungerar alls, eftersom den trådlösa signalen inte kan tränga igenom metall. z Om denna enhet eller källenheten stängs av innan Bluetooth anslutningen är slutförd, kommer ihopparningen inte att slutföras och parningsinformation kommer inte att sparas. Upprepa steg 1 och framåt att börja parning igen. z För att para ihop med andra enheter, upprepa stegen 1-5 för varje enhet. Denna enhet kan paras ihop till maximalt 8 enheter. Om efterföljande enhet är ihopparad, kommer den äldsta parade enheten att raderas och ersätts med den nya. z När en enhet är avsatt eller borttagen från parningslistan, tas parningsinformationen för enheten också bort. För att lyssna till ljudet från enheten igen måste den paras ihop igen. Utför steg 1 till 5 för att para ihop enheten igen. Lyssna på ljudet Kontrollera att: z Källenhetens Bluetooth funktion är PÅ. z Parning av denna enhet och källenheten är klar. z Enheten är i anslutet läge. 1 Tryck på knappen STRÖM TILL/STANDBY för att slå på strömmen. 2 Tryck på knappen INPUT (sound bar) upprepade gånger eller (Bluetooth)-knappen (fjärrkontrollen) för att välja Bluetooth-funktion. 3 Starta Bluetooth anslutning från Bluetooth stereoljudskällenhet. 4 Tryck på knappen Bluetooth /. z För olika Bluetooth funktioner, se "NFC-anslutning för ljuduppspelning" på sidan 14. z Om källenheten har en extra bas-funktion eller equalizer, ställ dem på av för att undvika distortion. z Gör Bluetooth anslutningen igen om källenheten inte är påslagen, eller dess Bluetooth funktionalitet är avstängd eller är i viloläge. För att koppla bort Bluetooth-enheten Utför något av följande. Koppla bort Bluetooth-anslutningen på ljudkällan. Se bruksanvisningen som medföljer enheten. Stäng av Bluetooth-stereoljudkällenheten. Stäng av denna enhet. Volymen för denna enhet kanske inte kan kontrolleras som avsett beroende på enheten. Automatisk ström till Under Bluetooth standby-läge, när musik spelas från enheten, kommer enheten automatiskt att slås på när Bluetooth-anslutningen har upprättats mellan huvudenheten och din enhet. De förblir anslutna om det inte finns någon HDMI-anslutning. Denna funktion gäller inte vid Eco-läge på. Användning av TV:n med fjärrkontrollen Du kan använda Sharp TV-apparater med detta systemets fjärrkontroll. Titta på TV Rikta fjärrkontrollen mot TV:n. 1 Tryck på knappen TV ( ) PÅ/STANDBY för att slå på TV:n. 2 Genom att trycka på TV CH + eller - knappen aktiveras TV-kanalbyte. 3 Tryck på knappen TV VOL + eller - för att justera TV-volymen. Annan användbar knapp Knapp för ingångsval Stänga av ljud (TV) AV-läge Felsökningsdiagram Många möjliga problem kan du själv lösa utan att behöva anlita servicetekniker. Om felaktigheter finns i denna produkt, kontrollera följande innan du kontaktar auktoriserad SHARP återförsäljare eller serviceverkstad. Allmänt Symptom Möjlig orsak z Inget ljud hörs. z Är ingångssignal (val) inställd riktigt? z Är volymen inställd på "MIN"? z Är muting aktiverad? z Är HDMI-kompatibel utrustning använd? z Är HDMI-kabeln ansluten korrekt? Anslut HDMI -kabeln ordentligt och utför sedan återställningsproceduren. (se sidan 17) z Anslut eller koppla aldrig ur en HDMIkabel medan strömmen är på. Detta kan leda till driftproblem. z Ljudet från subwoofern är inte balanserat. z Är subwoofernivån inställd på lägsta eller högsta nivå? V-16

17 Felsökningsdiagram (fortsättning) Symptom z Strömmen stängs av helt plötsligt. z Oväsen hörs under uppspelning. z Din sound bar svarar inte när en knapp trycks in. z Strömmen är inte påslagen. z 3D-bilder visas inte på TV:n. z Bakgrundsbrus uppstår när du ansluter med RCA-ljudutgångsanslutning från TV/DVD/Blu-ray skivspelare. z Trådlös anslutning kan inte upprättas. z Trådlös anslutning kan inte upprättas. NFC / Bluetooth Möjlig orsak z Är HDMI-kabeln ansluten korrekt? Anslut HDMI -kabeln ordentligt och utför sedan återställningsproceduren. z Flytta bort högtalaren från datorer eller mobiltelefoner. z Ställ in din sound bar på standby-läge och slå på den senare igen. z Är din sound bar inte inkopplad? z Skyddskretsen kan vara aktiverad. Koppla ifrån och koppla in nätsladden igen efter 5 minuter eller mer. z Beroende på komponenten för TV och Video visas 3D-bilder inte. Kontrollera bruksanvisningen för respektive komponent. z HDMI-kabel stöder inte 3D-bild. z Ändra till HDMI/ARC eller hörlursuttag från TV/DVD/Blu-ray skivspelare. Denna effekt kan uppstå beroende på TV/DVD/Blu-ray skivspelares märke, modell och ålder, och det är inte ett sound bar problem. z Kontrollera avståndet mellan din sound bar och subwoofer (mindre än 10 m (32 fot). z Kontrollera att det inte finns några andra trådlösa enheter i närheten av enheten. z Kontrollera att det inte finns några hinder (särskilt metall) som blockerar mellan din sound bar och subwoofer. z Manuellt återanslut din sound bar med subwoofern (se sidan 11). Symptom Möjlig orsak z Inget ljud hörs. z Enheten är för långt från Bluetooth stereoljudkällenheten. z Enheten är inte ihopparad med Bluetooth stereoljudkällenheten. z Bluetooth ljudet avbryts eller förvrängs. z NFC-aktiverad enhet kan inte ansluta till Bluetooth via NFCtagg. z Enheten är för nära en enhet som genererar elektromagnetisk strålning. z Det finns ett hinder mellan enheten och Bluetooth stereoljudkällenheten. z Din sound bar är inte i Bluetooth ihopparningsläge. Utför "NFC anslutning för ljuduppspelning". (Se sidan 14). Fjärrkontroll Symptom z Fjärrkontrollen fungerar inte. z Man kan inte slå på din sound bar med fjärrkontrollen. Fuktkondens Möjlig orsak z Är batteripolariteten rätt? z Fungerar batteriet? z Är avståndet eller vinkeln rätt? z Finns det några hinder på framsidan av din sound bar? z Belyses fjärrsensorn med starkt ljus? z Används fjärrkontrollen för att samtidigt styra andra enheter? z Är enhetens nätsladd ansluten? z Är batteriet isatt? Plötsliga temperaturförändringar, förvaring eller användning i mycket fuktig klimatmijö kan orsaka fuktkondens på insidan av höljet eller på fjärrkontrollens sändare. Fuktkondens kan orsaka felfunktion i din sound bar. Om detta inträffar, lämna strömmen på tills normal uppspelning är möjlig (cirka 1 timme). Torka av fuktkondens på sändaren med mjuk duk innan enheten används. Om problem uppstår under drift När produkten utsätts för starka yttre störningar (mekaniska stötar, kraftig statisk elektricitet, onormal spänning från blixtar, etc.) eller används fel fungerar den inte. Om dessa problem inträffar, gör följande: 1. Ställ in din sound bar på standby-läge och slå på den senare igen. 2. Om din sound bar inte återställs i föregående funktion, koppla ur och återanslut din sound bar igen och sätt sedan på den. Fabriksåterställning, nollställa hela minnet Se till att koppla bort alla utgående och ingående kablar anslutna till din sound bar innan fabriksåterställning. 1. Tryck på PÅ/STAND-BY knappen för att gå till standbyläget. 2. Medan knappen LJUDLÄGE trycks ned, trycker du på knappen PÅ/STAND-BY tills ÅTERSTÄLL visas. Varning: Detta förfarande raderar alla data som lagrats i minnet. V-17

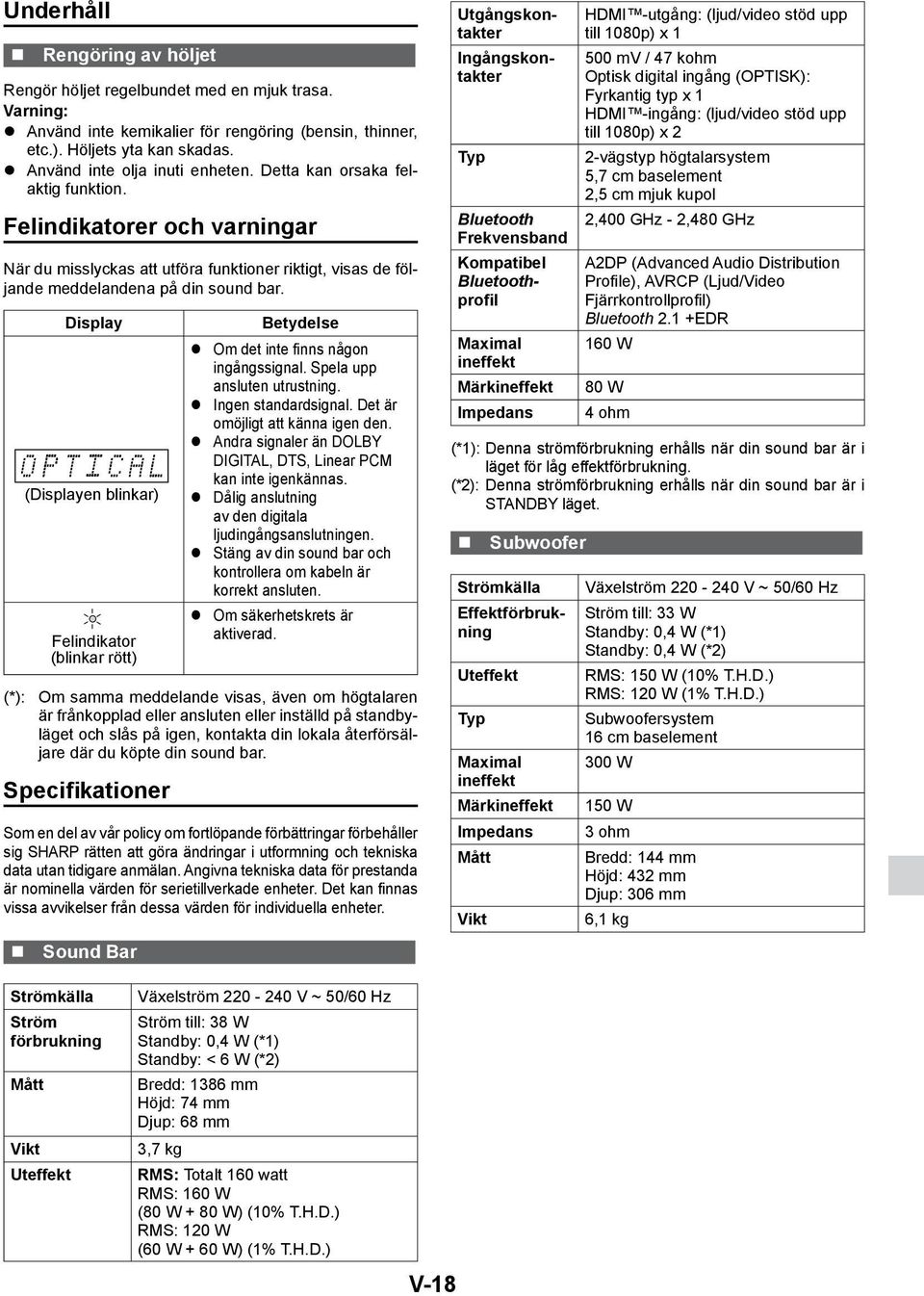

18 Underhåll Rengöring av höljet Rengör höljet regelbundet med en mjuk trasa. Varning: z Använd inte kemikalier för rengöring (bensin, thinner, etc.). Höljets yta kan skadas. z Använd inte olja inuti enheten. Detta kan orsaka felaktig funktion. Felindikatorer och varningar När du misslyckas att utföra funktioner riktigt, visas de följande meddelandena på din sound bar. Display (Displayen blinkar) Felindikator (blinkar rött) Betydelse z Om det inte finns någon ingångssignal. Spela upp ansluten utrustning. z Ingen standardsignal. Det är omöjligt att känna igen den. z Andra signaler än DOLBY DIGITAL, DTS, Linear PCM kan inte igenkännas. z Dålig anslutning av den digitala ljudingångsanslutningen. z Stäng av din sound bar och kontrollera om kabeln är korrekt ansluten. z Om säkerhetskrets är aktiverad. (*): Om samma meddelande visas, även om högtalaren är frånkopplad eller ansluten eller inställd på standbyläget och slås på igen, kontakta din lokala återförsäljare där du köpte din sound bar. Specifikationer Som en del av vår policy om fortlöpande förbättringar förbehåller sig SHARP rätten att göra ändringar i utformning och tekniska data utan tidigare anmälan. Angivna tekniska data för prestanda är nominella värden för serietillverkade enheter. Det kan finnas vissa avvikelser från dessa värden för individuella enheter. Sound Bar Utgångskontakter Ingångskontakter Typ Bluetooth Frekvensband Maximal ineffekt Märkineffekt Impedans HDMI -utgång: (ljud/video stöd upp till 1080p) x mv / 47 kohm Optisk digital ingång (OPTISK): Fyrkantig typ x 1 HDMI -ingång: (ljud/video stöd upp till 1080p) x 2 2-vägstyp högtalarsystem 5,7 cm baselement 2,5 cm mjuk kupol 2,400 GHz - 2,480 GHz A2DP (Advanced Audio Distribution Profile), AVRCP (Ljud/Video Fjärrkontrollprofil) Bluetooth 2.1 +EDR 160 W 80 W 4 ohm (*1): Denna strömförbrukning erhålls när din sound bar är i läget för låg effektförbrukning. (*2): Denna strömförbrukning erhålls när din sound bar är i STANDBY läget. Subwoofer Kompatibel Bluetoothprofil Strömkälla Effektförbrukning Uteffekt Typ Maximal ineffekt Märkineffekt Impedans Mått Vikt Växelström V ~ 50/60 Hz Ström till: 33 W Standby: 0,4 W (*1) Standby: 0,4 W (*2) RMS: 150 W (10% T.H.D.) RMS: 120 W (1% T.H.D.) Subwoofersystem 16 cm baselement 300 W 150 W 3 ohm Bredd: 144 mm Höjd: 432 mm Djup: 306 mm 6,1 kg Strömkälla Ström förbrukning Mått Vikt Uteffekt Växelström V ~ 50/60 Hz Ström till: 38 W Standby: 0,4 W (*1) Standby: < 6 W (*2) Bredd: 1386 mm Höjd: 74 mm Djup: 68 mm 3,7 kg RMS: Totalt 160 watt RMS: 160 W (80 W + 80 W) (10% T.H.D.) RMS: 120 W (60 W + 60 W) (1% T.H.D.) V-18
