Compact NS. Funktioner och tekniska data

Transkript

1 Funktioner oh tekniska data Valet av effektbrytare beror på vilken applikation som är aktuell (distributionsskydd, motorskydd et) oh installationsförhållanden (se avsnittet Installation, anslutning oh tillbehör ). Presentation 2 Allmänna data 12 Skydd för eldistribution Översikt 14 effektbrytare upp till 630 A 16 effektbrytare 630 till 3200 A 18 TM oh STR skydd för NS200 till MP oh STR skydd för NS400 till Mirologi skydd för NS630b till Speiella applikationer: Enfas-/tvåfasnät 32 För nät upp till 1000 V Hz-applikationer 36 DC-applikationer 38 Skydd för motorstartapparater Översikt 40 Effektbrytare med magnetisk utlösare MA 42 Effektbrytare med elektronisk utlösare ME 44 Skydd för maskinutrustning Översikt 48 C100 effektbrytare 49 Utlösare, tillbehör, kapslingar 50 Märkning UL508/CSA 22.2 n Jordfelsskydd Översikt 52 Vigiompat effektbrytare med jordfelsskydd 53 Manövrering oh frånskiljning Översikt 54 Compat lastbrytare NSC100 oh NS100 till 630NA 56 Compat lastbrytare NS630b till 1600NA 58 Compat lastbrytare NS1600b till 3200NA 60 Matningskopplare Presentation 62 Manuella matningskopplare 63 Fjärrmanövrerade matningskopplare 64 Automatikenheter 65 Kommunikation 200 till Tillval om för Compat 68, 72 Compat i överordnat system 70 Elektriska oh mekaniska tillbehör 80H-MA oh NSC till b till till Testutrustning 125 Displayenheter 126 Måttuppgifter 145 Anslutning 183 Kopplingssheman 199 Kompletterande uppgifter 227 Katalognummer Shneider Eletri

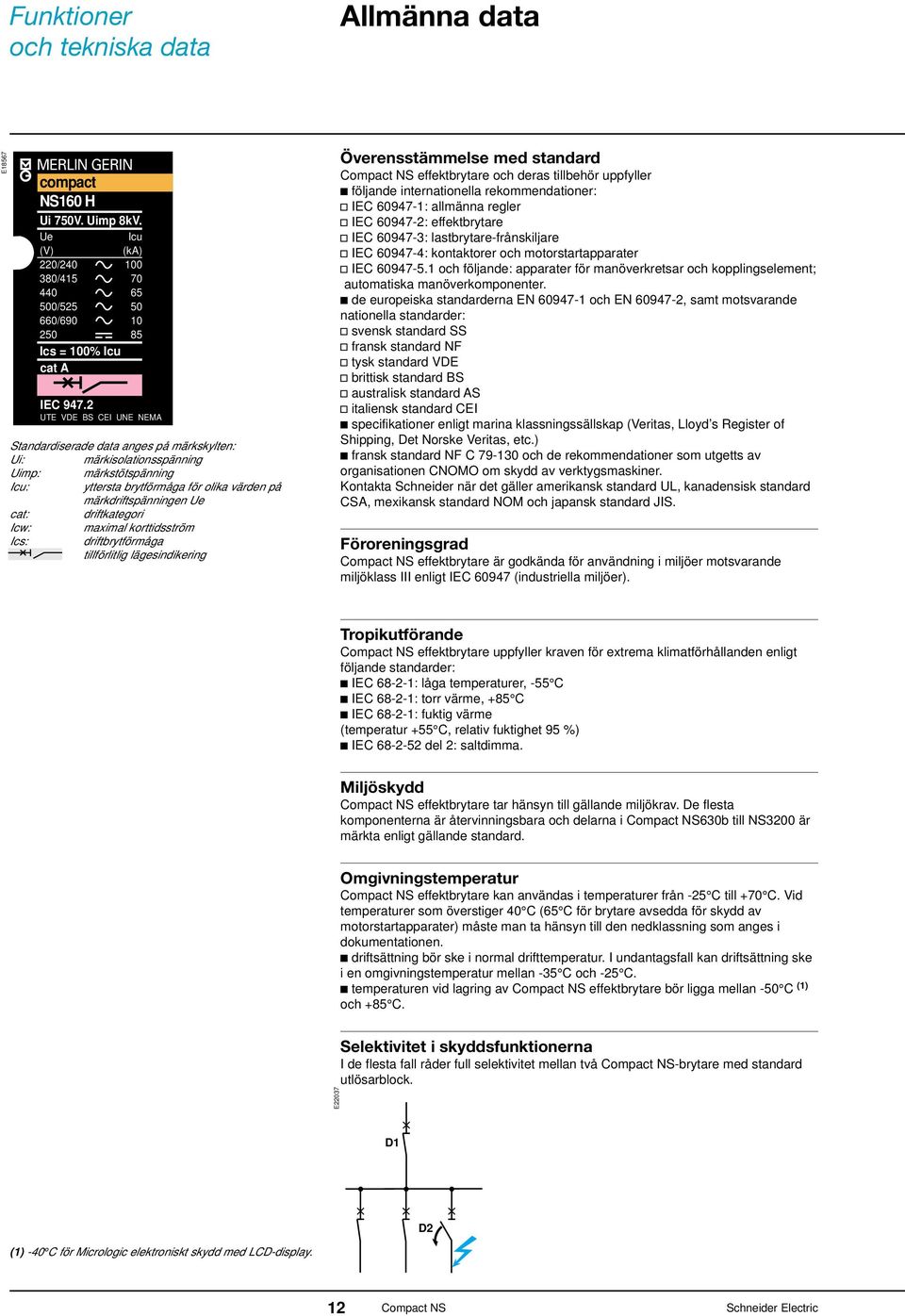

2 Funktioner oh tekniska data Allmänna data E18567 MERLIN GERIN ompat NS160 H Ui 750V. Uimp 8kV. Ue (V) 220/ / / / Is = 100% Iu at A Iu (ka) IEC UTE VDE BS CEI UNE NEMA Standardiserade data anges på märkskylten: Ui: märkisolationsspänning Uimp: märkstötspänning Iu: yttersta brytförmåga för olika värden på märkdriftspänningen Ue at: driftkategori Iw: maximal korttidsström Is: driftbrytförmåga tillförlitlig lägesindikering Överensstämmelse med standard effektbrytare oh deras tillbehör uppfyller följande internationella rekommendationer: v IEC : allmänna regler v IEC : effektbrytare v IEC : lastbrytare-frånskiljare v IEC : kontaktorer oh motorstartapparater v IEC oh följande: apparater för manöverkretsar oh kopplingselement; automatiska manöverkomponenter. de europeiska standarderna EN oh EN , samt motsvarande nationella standarder: v svensk standard SS v fransk standard NF v tysk standard VDE v brittisk standard BS v australisk standard AS v italiensk standard CEI speifikationer enligt marina klassningssällskap (Veritas, Lloyd s Register of Shipping, Det Norske Veritas, et.) fransk standard NF C oh de rekommendationer som utgetts av organisationen CNOMO om skydd av verktygsmaskiner. Kontakta Shneider när det gäller amerikansk standard UL, kanadensisk standard CSA, mexikansk standard NOM oh japansk standard JIS. Föroreningsgrad effektbrytare är godkända för användning i miljöer motsvarande miljöklass III enligt IEC (industriella miljöer). Tropikutförande effektbrytare uppfyller kraven för extrema klimatförhållanden enligt följande standarder: IEC : låga temperaturer, -55 C IEC : torr värme, +85 C IEC : fuktig värme (temperatur +55 C, relativ fuktighet 95 %) IEC del 2: saltdimma. Miljöskydd effektbrytare tar hänsyn till gällande miljökrav. De flesta komponenterna är återvinningsbara oh delarna i 630b till NS3200 är märkta enligt gällande standard. Omgivningstemperatur effektbrytare kan användas i temperaturer från -25 C till +70 C. Vid temperaturer som överstiger 40 C (65 C för brytare avsedda för skydd av motorstartapparater) måste man ta hänsyn till den nedklassning som anges i dokumentationen. driftsättning bör ske i normal drifttemperatur. I undantagsfall kan driftsättning ske i en omgivningstemperatur mellan -35 C oh -25 C. temperaturen vid lagring av effektbrytare bör ligga mellan -50 C (1) oh +85 C. E22037 Selektivitet i skyddsfunktionerna I de flesta fall råder full selektivitet mellan två -brytare med standard utlösarblok. D1 D2 (1) -40 C för Mirologi elektroniskt skydd med LCD-display. 12 Shneider Eletri

3 push to trip push to trip O push OFF I push ON 1 2 push to trip push to trip push to trip push to trip I I I I E18569 Tillförlitlig lägesindikering Alla effektbrytare är lämpliga för frånskiljning enligt definition i IEC : frånskiljt läge motsvarar brytarens O-läge (OFF) manövervippan kan inte visa OFF såvida inte kontakterna verkligen är öppna hänglås kan inte monteras utan att kontakterna verkligen är öppna. Den tillförlitliga lägesindikeringen bevaras även om manövervippan ersätts med ett vridhandtag eller ett motordon. Frånskiljarfunktionen ertifieras med provningar som garanterar: att det mekaniska systemet för kontaktlägesinformation är tillförlitligt att det inte förekommer några läkströmmar överspänningståligheten mellan uppströms oh nedströms anslutningar. Montering i kapslingar klass II Alla effektbrytare, även när de är utrustade med vridhandtag eller motordon, kan monteras genom dörren i kapslingar klass II enligt IEC 664. Monteringen kräver inga speiella åtgärder eftersom Compat har klass II-isolation mellan frontloket oh alla inre kretsar. E28442 E28441 E28440 E21277 E28439 E18570 Skyddsklass Effektbrytarna uppfyller kraven enligt IEC (IP-betekning) oh EN (skydd mot yttre mekanisk påverkan, IK-betekning). Öppen brytare med beröringsskydd över anslutningarna ON O OFF Med vippa IP40 IK07 Med direkt- IP40 IK07 monterat vridhandtag standard/vde Effektbrytare monterad i kapsling ON O OFF ON O OFF ON OFF Med vippa IP40 IK07 Med direkt- IP40 IK07 monterat vridhandtag standard/vde CCM IP435 CNOMO IP547 Med förlängt IP55 IK08 vridhandtag Med motordon IP40 IK07 manu/auto 13 Shneider Eletri

4 push to trip Funktioner oh tekniska data Skydd för lågspänningsdistribution Översikt E20999 Skydd för lågspänningsdistribution innebär: skydd för transformatormatade distributionsnät skydd för generatormatade nät skydd för långa kablar i IT- oh TN-nät. E E E43842 G Eldistribution Effektbrytare upp till 630 A sida 16 Märkström (A) NS160 NS250 NS400 NS630 Brytförmåga N (ka eff) H /415 V L Tillhörande skydd upp till 630 A sida 20 Utbytbara termomagnetiska eller elektroniska skydd för NS100 till 630. Effektbrytare 630 till 3200 A sida 18 Märkström (A) b NS800 NS1000 NS1250 NS Speifikt för likströmsnät: Som skydd för likströmsnät används termomagnetiskt skydd TM för 100 till 250 oh magnetiskt skydd MP för 400 oh 630. Brytförmåga N (ka eff) H vid 380/415 V L Märkström (A) b NS2000 NS2500 NS Brytförmåga N (ka eff) H vid 380/415 V Tillhörande elektroniska skydd upp till 3200 A sida 26 De elektroniska skydden Mirologi, utbytbara på plats, är gemensamma för alla Compat effektbrytare NS630b till NS Shneider Eletri

5 Eldistribution (forts.) En- eller tvåpolig distribution sida 32 Märkström (A) enpol/tvåpol NS160 enpol/tvåpol NS250 enpol Integrerade termomagnetiska skydd Brytförmåga enpol tvåpol enpol tvåpol enpol (ka eff) N V H Distribution 1000 V sida 34 Märkström (A) Compat NS V Brytförmåga: 10 kaeff vid 1000 V Elektroniskt skydd STR23 SP, särskilt anpassad för 1000V 15 Shneider Eletri

6 Funktioner oh tekniska data Skydd för eldistribution Effektbrytar e upp till 630 A H 630L (1) 2P i brytarhus 3P endast för typ N (2) särskilda utlösare används vid driftspänning över 525 V (3) driftspänning i 500V Compat effektbrytare Antal poler Manöver manuell med vippa med direktmonterat eller förlängt vridhandtag elektrisk fjärrmanöver Anslutning fast främre anslutning bakre anslutning utdragbar i sokel främre anslutning bakre anslutning utdragbar i kassett främre anslutning bakre anslutning Elektriska data enligt IEC oh EN Märkström (A) In 40 C 65 C Isolationsmärkspänning (V) Ui Märkstötspänning (kv) Uimp Märkdriftspänning (V) Ue AC 50/60 Hz DC Typ Yttersta brytförmåga (ka eff) lu AC 220/240 V 50/60 Hz 380/415 V 440 V 500 V 525 V 660/690 V DC 250 V (1 P) 500 V (2 P i serie) Driftbrytförmåga (ka eff) ls % Iu Tillförlitlig lägesindikering Driftkategori Livslängd (till-från ykler) Elektriska data enligt NEMA AB1 Brytförmåga (ka) Elektriska data enligt UL508 Brytförmåga (ka) mekanisk elektrisk 440 V In/2 In 240 V 480 V 600 V 240 V 480 V 600 V Skyddsfunktioner oh mätning Utbytbara skydd Överströmsskydd lång tid Ir (In x ) Kortslutningsskydd kort tid lsd (Ir x ) momentant Ii (In x ) Jordfelsskydd lg (In x ) Logisk selektivitet ZSI Extra jordfelsskydd med Vigi-modul med separat Vigirex-relä Strömmätning Tillbehör för mätning, indikering oh styrning Signalkontakter Shuntutlösare MX oh underspänningsutlösare MN Spänningsindikator Strömtransformatormodul oh amperemetermodul Isolationsövervakningsmodul Kommunikation via buss Lägesindikering Fjärrstyrning Överföring av skyddets inställningar Indikering oh identifiering av skydd oh larm Överföring av uppmätt ström Montering Tillbehör anslutningsfanor oh anslutningsspridare beröringsskydd oh skärmar mellan faser dörramar Mått (mm) B x H x D fast, främre anslutning 2-3/4 pol Vikt (kg) fast, främre anslutning 3/4 pol Reservkraftomkoppling (se avsnittet om matningskopplare) Manuella, fjärrstyrda eller automatiska matningskopplare 16 Shneider Eletri

7 NS100 NS160 NS250 NS400 NS630 2 (1), 3, 4 2 (1), 3, 4 2 (1), 3, 4 3, 4 3, N H L N H L N H L N H L N H L (2) 20 (2) 75 (2) 10 (2) 20 (2) 35 (2) % 100 % 100 % 100 % 100 % (3) A A A A A N H L N H L N H L N H L N H L N H L N H L N H L N H L N H L TM (termomagnetiskt) STR22 (elektroniskt) STR23 (elektroniskt) STR53 (elektroniskt) x 161 x 86/140 x 161 x x 255 x 110/185 x 255 x 110 1,6-1,9/2,1-2,3 6,0/7,8 17 Shneider Eletri

8 Funktioner oh tekniska data Skydd för eldistribution Effektbrytar e 630 till 3200 A E45151 E H 2000H Compat effektbrytare Antal poler Manöver manuell med vippa med direktmonterat eller förlängt vridhandtag elektrisk fjärrmanöver Typ Anslutning fast främre anslutning bakre anslutning utdragbar i kassett främre anslutning bakre anslutning Elektriska data enligt IEC oh EN Märkström (A) In 50 C 65 C Isolationsmärkspänning (V) Ui Märkstötspänning (kv) Uimp Märkdriftspänning (V) Ue AC 50/60 Hz DC Typ Yttersta brytförmåga (ka eff) lu AC 220/240 V 50/60 Hz 380/415 V 440 V 500/525 V 660/690 V DC 250 V 500 V Driftbrytförmåga (ka eff) ls Värde eller % Iu Korttidsström (ka eff) lw 0,5 s V AC 50/60 Hz 1 s Tillförlitlig lägesindikering Driftkategori Livslängd (till-från ykler) mekanisk elektrisk 440 V In/2 In 690 V In/2 In Föroreningsgrad Elektriska data enligt NEMA AB1 Brytförmåga (ka) Skyddsfunktioner oh mätning Utbytbara skydd Överlastskydd lång tid Ir (In x ) Kortslutningsskydd kort tid Isd (Ir x ) momentant Ii (In x ) Jordfelsskydd av dissymmetrityp lg (In x ) Jordfelsskydd av summaströmtyp I n Logisk selektivitet ZSI Skydd av fjärde polen Strömmätning Tillbehör för indikering oh styrning Signalkontakter Shuntutlösare MX Underspänningsutlösare MN Kommunikation via buss Lägesindikering Fjärrstyrning(1) Överföring av skyddets inställningar Indikering oh identifiering av skydd oh larm Överföring av uppmätt ström Montering Tillbehör Måttuppgifter för fasta apparater med främre anslutningar (mm) B x H x D Vikt för fasta apparater med främre anslutningar (kg) Reservkraftomkoppling (se avsnittet om matningskopplare) Manuella, fjärrstyrda eller automatiska matningskopplare 240 V 480 V 600 V anslutningsfanor oh anslutningsspridare beröringsskydd oh skärmar mellan faser dörramar 3P 4P 3P 4P (1) NS1600b till NS3200, endast frånslag 18 Shneider Eletri

9 NS630b NS800 NS1000 NS1250 NS1600 NS1600b NS2000 NS2500 NS3200 3, 4 3, 4 3, N H L N H N H N H L N H N H % 50% 100% 75% 50% 65 ka 75 % B B A B B B B III III III N H L N H N H Mirologi 2.0 Mirologi 5.0 Mirologi 2.0 A Mirologi 5.0 A Mirologi 6.0 A Mirologi 7.0 A x 327 x x 350 x x 327 x x 350 x Shneider Eletri

10 Funktioner oh tekniska data Skydd för eldistribution Skydd TM oh STR för 100 till till 250 av typen N, H oh L är utrustade med termomagnetiskt skydd TM eller elektroniskt skydd STR22. En mekanisk kodning hindrar att skydden monteras i en effektbrytare med lägre märkström. E TM-D STR22SE TM-G STR22GE TM-D TM-G Standardskydd Skydd för generatormatade nät Skydd för långa kablar Skydd för likströmsnät Termomagnetiska skydd TM E58564 t E19528 Ir Im TM 250 D 250A / 40 C Ir Im 1 utlösningsnivå för överlastskydd 2 utlösningsnivå för kortslutningsskydd I x 250A x 250A Skydd Skyddsfunktionerna regleras med potentiometrar. Överlastskydd Termiskt skydd med ställbar utlösningsnivå. Kortslutningsskydd Magnetiskt skydd med fast eller ställbar utlösningsnivå beroende på märkström. Skydd för fjärde polen För 4-poliga effektbrytare är utlösarna av typen 4P 3d (nollan oskyddad), 4P 3d+N2 (nollan skyddas till 0,5 x Ir), 4P 4d (nollan skyddas till Ir). Ir Im Termomagnetiska skydd TM TM16D till 250D TM16G till 63G Märkström (A) In 40 C Effektbrytare Överlastskydd (termiskt) Utlösningsnivå Ir ställbar från 0,8-1 x In ställbar från 0,8-1 x In Kortslutningsskydd (magnetiskt) Utlösningsnivå (A) Im fast ställbar fast / x In Skydd för fjärde polen Oskyddad nolla 4P 3d inget skydd inget skydd Skyddad reduerad nolla 4P 3d + N/ ,5 x Ir Skyddad full nolla 4P 4d 1 x Ir 1 x Ir 20 Shneider Eletri

11 Elektroniskt skydd STR22 E58565 t E Ir Im överlastskydd (lång tid) 2 långtidsfördröjning 3 kortslutningsskydd (kort tid) 4 fördröjning kort tid 5 kortslutningsskydd (momentant) 6 kontaktdon för provning 7 lastindikering 4P 4d I E24096 In=100A Ir Im Io x In STR 22 SE Ir x Io %Ir Im Skydd Skyddsfunktionerna regleras med omkopplare. Överlastskydd Långtidsutlösare med ställbart utlösningsvärde baserat på strömmens verkliga effektivvärde (RMS). Kortslutningsskydd Momentan- oh korttidsutlösare: korttidsutlösare med ställbart utlösningsvärde oh med fast fördröjning momentant skydd med fast utlösningsvärde. Skydd för fjärde polen På 4-poliga brytare väljs skyddet för nollan med en 3-lägesomkopplare: 4P 3d, 4P 3d N/2, 4P 4d. alarm x Ir + test - Skydd för fjärde polen Indikeringar Överlastindikering med lysdiod i fronten: lyser med fast sken vid 90 % av det inställda utlösningsvärdet Ir blinkar vid 105 % eller mer av det inställda utlösningsvärdet Ir. Provning Det finns ett kontaktdon i fronten där en testenhet kan anslutas för kontroll av apparatens funktion sedan utlösaren eller andra tillbehör monterats. Elektronisk utlösare STR STR22SE STR22GE Märkström (A) In 20 till 70 C (*) (*) (*) Effektbrytare 100 N/H/L N/H/L N/H/L Överlastskydd (lång tid) Utlösningsvärde Ir = In x 0, ,4...1 ställbart 48 steg ställbart 48 steg Fördröjning (s) 1,5 x Ir (min...max) 6 x Ir 5...7,5-7,2 x Ir 3,2...5,0 - Kortslutningsskydd (kort tid) Utlösningsvärde Im = Ir x Noggrannhet ± 15 % ställbart 8 steg ställbart 8 steg Fördröjning (ms) fast fast överströmstid utan utlösning i40 i 40 total bryttid i 60 i 60 Kortslutningsskydd (momentant) Utlösningsnivå Ii fast u 11 x In fast u 11 x In Skydd för fjärde polen Oskyddad nolla 4P 3d inget skydd - Skyddad reduerad nolla 4P 3d + N/2 0,5 x Ir - Skyddad full nolla 4P 4d 1 x Ir - (*) Om utlösarna STR22SE eller STR22GE 250 A används i höga omgivningstemperaturer måste man ta hänsyn till brytarens termiska gräns: överströmskyddet får inte ställas högre än 0,95 vid 60 C eller 0,90 vid 70 C. Inställningsexempel Vad blir överlastskyddets utlösningsvärde på en 250 med utlösare STR22SE storlek 160 A där Io är inställd på 0,5 oh Ir är inställd på 0,8? Svar: Värde = 160 x 0,5 x 0,8 = 64 A. E25979 Io Ir x In x Io 21 Shneider Eletri

12 Funktioner oh tekniska data Skydd för eldistribution Skydd MP oh STR för 400 till till 630 är utrustade med elektroniska skydd av typen STR23SE, STR23SV, STR53UE eller STR53SV. Skydden kan monteras på alla Compat NS400 oh NS630 av typen N, H eller L, 3- eller 4-poliga. Skydden STR53UE/SV erbjuder ett större antal inställningsmöjligheter oh skyddet STR53UE har tillvalsfunktioner för skydd, mätning oh kommunikation. I likströmsnät utrustas 400H oh 630H effektbrytare med ett integrerat magnetiskt skydd, MP. E STR23SE / STR53UE STR23SE / STR53UE STR23SV / STR53SV MP Standardskydd med selektivitet Skydd för likströmsnät Skydd för generatormatade nät Skydd för långa kablar Skydd för nät över 525 V Valet av skydd beror på typ av nät oh effektbrytarens driftspänning. Fyra modeller av skydd möjliggör skydd för alla typer av kretsar från 60 till 630 A, oavsett effektbrytarens driftspänning: U i 525 V: STR23SE eller STR53UE U > 525 V: STR23SV eller STR53SV. Skydden har ingen förinställd märkström. Utlösningsvärdena beror endast på brytarens märkström oh inställningen av överlastskyddet (lång tid). Skyddet STR23SE har till exempel med alla inställningar på maxvärde ett utlösningsvärde på: v 400 A, när den monteras i 400 v 630 A, när den monteras i 630. Elektroniska skydd STR23SE (U i 525 V) oh STR23SV (U > 525 V) E21003 t E24094 test Io x In STR 23 SE Ir x Io alarm %Ir Isd x Ir Ir Isd 0 Ir Im 1 överlastskydd (lång tid) 2 långtidsfördröjning 3 kortslutningsskydd (kort tid ) 4 korttidsfördröjning 5 kortslutningsskydd (momentant) 6 kontaktdon för provning 7 lastindikering I Skydd Skyddsfunktionerna regleras med omkopplare. Överlastskydd Långtidsutlösare med ställbara utlösningsvärden oh fasta fördröjningar: grundinställning med Io med sex steg från 0,5 till 1 fininställning med Ir med åtta steg från 0,8 till 1. Kortslutningsskydd Momentan- oh korttidsutlösare: korttidsutlösare med ställbara utlösningsvärden oh fast fördröjning. momentant skydd med fasta utlösningsvärden. Skydd för fjärde polen 4-poliga brytare utrustas som standard med en trelägesomkopplare för skydd av nollan: 4P 3d, 4P 3d + N/2, 4P 4d. Indikeringar Överlastindikering med lysdiod i fronten: lyser med fast sken vid 90 % av det inställda utlösningsvärdet Ir blinkar vid 105 % eller mer av det inställda utlösningsvärdet Ir. Provning Det finns ett kontaktdon i fronten där en testenhet kan anslutas för kontroll av apparatens funktion sedan utlösaren oh andra tillbehör monterats. 22 Shneider Eletri

13 Elektroniska skydd STR53UE (U i 525 V) oh STR53SV (U > 525 V) (*) 9 7 (*) E21004 t Ir Isd Ii I 5 1 överlastskydd (lång tid) 2 långtidsfördröjning 3 kortslutningsskydd (kort tid) 4 korttidsfördröjning 5 kortslutningsskydd (momentant) 6 jordfelsskydd, tillval 7 fördröjning för jordfelsskydd, tillval 8 kontaktdon för provning 9 trykknapp för provning av batteri oh lysdioder Jordfelsskydd T: se Tillval för elektronisk utlösare STR53UE på följande sidor. Utlösaren STR53 UE med jordfelsskydd som tillval kan anslutas till en extern strömtransformator (3- polig effektbrytare i nät med nolla). Märkström för extern transformator: 150, 250, 400, 630 A, måste väljas lika som brytarens märkström. E33944 Io test x In STR 53 UE %Ir >Ir >Isd >Ig Ir Isd Ii Ig x Io x Ir x In x In tr tsd tg (s) (s) on I 2 t off on I 2 t off 6 Ir tsd > Ih In I1 I2 I3 Ir Isd li Skydd Skyddsfunktionerna regleras med omkopplare. Överlastskydd Långtidsutlösare med ställbara utlösningsvärden oh fördröjningar: grundinställningar av Io med sex steg från 0,5 till 1 finsinställning av Ir med åtta steg från 0,8 till 1. Kortslutningsskydd Momentan- oh korttidsutlösare: korttidsutlösare med ställbart utlösningsvärde oh fördröjning. med eller utan I 2 t = konstant momentant skydd med ställbart utlösningsvärde. Skydd för fjärde polen 4-poliga brytare utrustas som standard med en trelägesomkopplare för skydd av nollan: 4P 3d, 4P 3d + N/2, 4P 4d. Lysdiod för överlastskydd (%Ir) Överlastindikering med lysdiod i fronten: lyser med fast sken vid 90 % av det inställda utlösningsvärdet Ir blinkar vid 105 % eller mer av det inställda utlösningsvärdet Ir. test µ P > Ir > Im fault A tr Indikering av fel Felindikering med lysdiod: överströmsskydd (lång tid) eller onormal innertemperatur (>Ir) kortslutningsskydd (kort tid) eller momentant skydd (>Isd) jordfel (om tillämpligt) (>Ig) funktionsfel hos mikroproessorn: v 2 dioder (>Ir) oh (>Isd) lyser v dioden (>Ig) lyser om skyddsfunktionen jordfel T har valts. Matning med batterier. Utbytesbatterier levereras i en anpassningsenhet. Lysdioden för felindikationen sloknar efter a 10 minuter. Den kan tändas igen med trykknappen för provning av batteri oh lysdioder. Dioden sloknar automatiskt när apparaten återställs. Provning Det finns ett kontaktdon i fronten där en testenhet kan anslutas för kontroll av apparatens funktion sedan utlösaren eller andra tillbehör monterats. Det finns en trykknapp för provning av batteriet oh lysdioderna (%Ir), (>Ir), (>Isd) oh (>Ig). Självövervakning Effektbrytaren löser ut vid mikroproessorfel oh onormala temperaturer. Tillval Det finns fyra olika tillval: jordfelsskydd av dissymmetrityp T amperemeter I logisk selektivitet ZSI kommunikation COM. 23 Shneider Eletri

14 Funktioner oh tekniska data Skydd för eldistribution Skydd MP oh STR för 400 till 630 (forts.) Utlösare STR23SE (U i 525V) STR53UE (U i 525V) STR23SV (U > 525V) STR53SV (U > 525V) Märkström (A) In 20 till 70 C (1) Effektbrytare 400 N/H/L N/H/L Överlastskydd (lång tid) Utlösningsvärde Ir = In x 0, ,4...1 ställbart 48 steg ställbart 48 steg Fördröjning (s) fast ställbar (min...max) 1,5 x Ir x Ir 5...7,5 0,4...0,5 1, ,2 Ir 3,2...5,0 0,2...0, , , ,5 8, Kortslutningsskydd (kort tid) Utlösningsvärde Isd = Ir x , noggrannhet ± 15 % ställbart 8 steg ställbart 8 steg Fördröjning (ms) överströmstid fast ställbart 4 steg + tillval «I 2 t = konstant» utan utlösning i 40 i 15 i 60 i 140 i 230 total bryttid i 60 i 60 i 140 i 230 i 350 Kortslutningsskydd (momentant) Utlösningsvärde Ii= In x 11 1, fast ställbart 8 steg Skydd för fjärde polen Oskyddad nolla 4P 3d inget skydd inget skydd Skyddad reduerad nolla 4P 3d + N/2 0,5 x Ir 0,5 x Ir Skyddad full nolla 4P 4d 1 x Ir 1 x Ir Tillval Felindikering - (standard) Logisk selektivitet ZSI - (2) Kommunikation COM - (2) Integrerad amperemeter I - (2) Jordfelsskydd (dissymmetrityp) T - (2) (1) Vid användning i höga omgivningstemperaturer måste man ta hänsyn till brytarens termiska gräns: överströmsskyddet får inte ställas högre än 0,95 vid 60 C oh 0,90 vid 70 C för 400, oh 0,95 vid 50 C, 0,90 vid 60 C oh 0,85 vid 70 C för 630. (2) Detta tillval finns inte för utlösare STR53SV. Inställningsexempel Vad blir överströmsskyddets utlösningsvärde på en 400 med utlösare STR23SE (eller STR23SV) där Io är inställd på 0,5 oh Ir är inställd på 0,8? Svar: värde = 400 x 0,5 x 0,8 = 160 A. Samma utlösare med samma inställningar skulle på en NS630 ha ett utlösningsvärde på 630 x 0,5 x 0,8 = 250 A. E25979 Io Ir x In x Io 24 Shneider Eletri

15 Möjliga kombinationer: I T I + T I + COM I + T + COM ZSI ZSI + I ZSI + T ZSI + I + T ZSI +I + COM ZSI + I + T + COM Tillval för elektroniskt skydd STR53UE Jordfelsskydd T Typ Dissymmetriskydd Utlösningsvärde Ig = In x 0,2-1 noggrannhet ± 15 % ställbart 8 steg Utlösningstid överströmstid ställbart 4 steg funktion I 2 t = konstant utan utlösning total bryttid i 140 i 230 i 350 i 500 Amperemeter I En display visar vilken fas som är mest belastad oh med suessiva trykningar på en knapp kan fas I1, I2, I3 oh Inolla avläsas. För visad fas lyser motsvarande diod. Amperemeterns visningsområde: min. ström u 0,2 x In, vid lägre nivåer fungerar inte displayen max. ström i 10 x In. Logisk selektivitet ZSI En enkel tvåtrådsledning förbinder flera brytare installerade i serie. Då ett skydd detekterar jordfel eller kortslutning sänds en signal till uppströms apparat som då kommer att respektera sin inställda tidsfördröjning. Det skydd som är närmast felet kommer inte att få någon sådan signal, oh annullerar då sin tidsfördröjning oh löser ut momentant. Detta system garanterar full tidsselektivitet samtidigt som alla fel alltid frånkopplas momentant, vilket minskar de termiska påkänningarna i installationen. STR53UE med ZSI har endast utgång för förregling av brytare uppströms oh kan därför bara användas som sista brytare i serien av förreglade brytare. NS är okså den minsta brytartyp som kan utrustas med detta tillval. Andra apparater med möjlig ZSI-funktion är 630b-3200 oh Masterpat. Optokopplade utgångar Med hjälp av optokopplade utgångar (transistorer) kan utlösarens inre kretsar oh de yttre kretsar som anslutits hållas isolerade från varandra. Kommunikation COM Överföring av data till Digipat kontroll- oh övervakningssystem. Överförda data: inställningar fas- oh nolledarströmmar (effektivvärden) högsta ström i faserna överlastlarm utlösningsorsak (överlast, kortslutning et.). Skydd för likström MP E26028 Im(A) In Im MP-skyddet är ett magnetiskt skydd för 400 oh NS630 (3-pol, typ H) som är speialkonstruerad för skydd av likströmsnät. Dessa skydd är inte utbytbara oh effektbrytaren levereras färdigmonterad. Integrerade utlösare MP1 MP2 MP3 Effektbrytare 400H - 630H Kortslutningsskydd (magnetiskt) Utlösningsvärde (A) Im ställbart ställbart ställbart Shneider Eletri

16 Funktioner oh tekniska data Skydd för eldistribution Mirologi elektroniska skydd för 630b till 3200 E46026A De elektroniska skydden Mirologi 2.0 oh 5.0 skyddar huvudströmkretsarna. Mirologi 5.0 möjliggör tidsselektivitet vid kortslutning. Mirologi 5.0 Inställning av skyddsfunktioner Skyddsfunktionernas nivå oh fördröjning regleras med omkopplare. Noggrannheten hos inställningen kan ökas genom byte av "inställningsplug". Överlastskydd Långtidsutlösare med utlösningsvärde baserat på strömmens verkliga effektivvärde (RMS). Termiskt minne: före oh efter utlösning. Kortslutningsskydd Korttidsutlösare (RMS) oh momentanutlösare: Typ I 2 t (ON eller OFF) för korttidsfördröjning. Skydd för nollan På 3-poliga brytare finns inget skydd för nollan. På 4-poliga brytare väljs skyddet för nollan med en 3-lägesomkopplare: nollan oskyddad (4P 3d), nollan skyddad till 0,5 x Ir (4P 3d + N/2), nollan skyddad till Ir (4P 4d). Indikeringar Överlastindikering med lysdiod i fronten, dioden tänds när strömmen överstiger långtidsutlösarens inställning. Provning En minitestenhet eller testväska kan anslutas i ett kontaktdon i fronten för kontroll av apparatens funktion sedan skyddet eller andra tillbehör monterats. 1 long time Ir x In tr (s) Ir 24 alarm short time Isd tsd (s) on I 2 0 x Ir t off setting delay instantaneous I i x In utlösningsvärde oh fördröjning överlastskydd (lång tid) 2 indikering av överlast med lysdiod 3 utlösningsvärde oh fördröjning kortslutningskydd (kort tid) 4 utlösningsvärde kortslutningskydd (momentant) 5 fästskruv för inställningsplug (lång tid) 6 kontaktdon för provning OBS! De elektroniska skydden Mirologi utan mätning är standardutrustade med plomberbar transparent luka. 26 Shneider Eletri

17 Skydd Mirologi 2.0 Långtidsutlösare Utlösningsvärde Ir = In x 0,4 0,5 0,6 0,7 0,8 0,9 0,95 0,98 1 utlösning mellan 1,05 oh 1,20 Ir andra inst. eller frånkoppling genom byte av inställningsplug Fördröjning (s.) noggrannhet: 0 till -30% t r vid 1,5 x Ir 12, noggrannhet: 0 till -20% t r vid 6 x Ir 0, noggrannhet: 0 till -20% t r vid 7,2 x Ir 0,34 0,69 1,38 2,7 5,5 8, ,8 16,6 Termiskt minne 20 min före oh efter utlösning Momentanutlösare Utlösningsvärde Isd = Ir x 1,5 2 2, noggrannhet: ±10 % Fördröjning fast: 20 ms Skydd Mirologi 5.0 Långtidsutlösare Utlösningsvärde Ir = In x 0,4 0,5 0,6 0,7 0,8 0,9 0,95 0,98 1 utlösning mellan 1,05 oh 1,20 Ir andra inst. eller frånkoppling genom byte av inställningsplug Fördröjning (s.) noggrannhet: 0 till -20% t r vid 1,5 x Ir 12, noggrannhet: 0 till -20% t r vid 6 x Ir 0, noggrannhet: 0 till -20% t r vid 7,2 x Ir 0,34 0,69 1,38 2,7 5,5 8, ,8 16,6 Termiskt minne 20 min före oh efter utlösning Korttidsutlösare Utlösningsvärde Isd = Ir x 1,5 2 2, noggrannhet: ±10 % Fördröjning (ms.) vid 10 x Ir steg I 2 t Off 0 0,1 0,2 0,3 0,4 I 2 t On 0,1 0,2 0,3 0,4 t sd (före utlösning) t sd (max. bryttid) Momentanutlösare Utlösningsvärde Ii = In x off noggrannhet: ±10 % E46022 E46023A t 0 I t Ir Ir tr t r Im Isd t sd Ii 0 I 27 Shneider Eletri

18 Funktioner oh tekniska data Skydd för eldistribution Mirologi A elektroniska skydd för 630b till 3200 (forts.) E46028A De elektroniska skydden Mirologi A skyddar huvudströmkretsarna. De används för mätning, visning, kommunikation oh maxvärdesminne. I version 6 ingår differentialskydd oh i version 7 jordfelsskydd % Mirologi 6.0 A Ir= tr= tsd= tg= t= Isd= Ii= Ig= I n= 40 % MAX ka s Inställning av skyddsfunktioner Skyddsfunktionernas nivå oh fördröjning regleras med omkopplare. Värdena visas tillfälligt på displayen oh anges i ampere oh sekunder. Noggrannheten kan ökas genom byte av inställningsplug. Överlastskydd Långtidsutlösare med utlösningsvärde baserat på strömmens verkliga effektivvärde (RMS). Termiskt minne: före oh efter utlösning. Kortslutningsskydd Momentant oh korttidsutlösare (RMS): Typ I 2 t (ON eller OFF) vid korttid00sfördröjning. Jordfelsskydd av differentialtyp Skydd av typ differentialskydd eller direkt jordström. Typ I 2 t (ON eller OFF) vid fördröjning. Jordfelsskydd av summaströmtyp (Vigi) Fungerar utan extern matning. d Skydd mot obefogade utlösningar. k Känner överlagrade DC-felströmmar; klass A upp till 10 A. Skydd av nollan På 3-poliga brytare finns inget skydd för nollan. På 4-poliga brytare väljs skyddet för nollan med en 3-lägesomkopplare: nollan oskyddad (4P 3d), nollan skyddad till 0,5 x Ir (4P 3d + N/2), nollan skyddad till Ir (4P 4d). Logisk selektivitet ZSI Anslutningen Zone Seletive Interloking (ZSI) möjliggör sammankoppling av flera elektroniska skydd för full selektivitet med korttidsutlösare oh jordfelsskydd utan fördröjd utlösning menu long time Ir x In short time Isd tsd (s) on I 2 0 x Ir t off setting delay Ig D E F C B A G H J ground fault tr (s) tg (s) Ir on I 2 0 t off alarm instantaneous I i x In 1 utlösningsvärde oh fördröjning överlastskydd (lång tid) 2 indikering av överlast med lysdiod 3 utlösningsvärde oh fördröjning kortslutningsskydd (kort tid) 4 utlösningsvärde kortslutningsskydd (momentant) 5 utlösningsvärde oh fördröjning jordfels- eller differentialskydd 6 provknapp jordfels- eller differentialskydd 7 fästskruv för inställningsplug 8 kontaktdon för provning 9 lysdiod test, återställning oh batteristatus 10 indikering av utlösningsorsak 11 amperemeter med digital visning 12 3-fas stapelindikering av lastnivå 13 navigeringstangenter test Amperemeter Det elektroniska skyddet Mirologi A mäter strömmens verkliga effektivvärde (RMS). På en LCD-display visas vilken fas som är högst belastad (Imax) oh med upprepade knapptrykningar kan värden avläsas för I1, I2, I3, IN, Ig, I n, maxvärdesminnen oh inställningar. Med extern matning (tillval) kan ström < 20 % In visas. Kommunikationstillval Om skyddet har kommunikationstillvalet COM överförs följande: inställningar samtliga strömmätningar utlösningsorsaker nollställning av maxvärdesminnet. Indikering av fel Felindikering med lysdiod: överlastskydd (långtids) eller onormal innertemperatur (Ir) kortslutningsskydd (korttids- eller momentant skydd) (Isd) jordfel (om tillämpligt) (Ig eller I n) mikroproessorfel (AP) Matning med batterier lysdioden lyser tills test-/resetknappen tryks in. Under normala driftförhållanden räker batteriet a 10 år. Provning En minitestenhet eller testväska kan anslutas i ett kontaktdon i fronten för kontroll av apparatens funktion sedan skyddet eller andra tillbehör monterats. För Mirologi 6.0A oh 7.0A kan jordfelsskyddet provas genom att provknappen ovanför testuttaget tryks in. OBS! De elektroniska skydden Mirologi A är standardutrustade med plomberbar luka. 28 Shneider Eletri

19 Skydd Mirologi 2.0 A Långtidsutlösare Utlösningsvärde Ir = In x 0,4 0,5 0,6 0,7 0,8 0,9 0,95 0,98 1 utlösning mellan 1,05 oh 1,20 Ir andra inst. eller frånkoppling genom byte av inställningsplug Fördröjning (s.) noggrannhet: 0 till 30 % t r vid 1,5 x Ir 12, noggrannhet: 0 till 20 % t r vid 6 x Ir 0, noggrannhet: 0 till 20 % t r vid 7,2 x Ir 0,34 0,69 1,38 2,7 5,5 8, ,8 16,6 Termiskt minne 20 min före oh efter utlösning Momentanutlösare Utlösningsvärde Im = Ir x 1,5 2 2, noggrannhet: ±10 % Amperemeter Permanent mätning av strömmar Mirologi 2.0 A Mätning från 20 till 200 % av In I1 I2 I3 IN Imax noggrannhet: 1,5 % (inkl. strömtransformator) egen strömförsörjning (I > 20 % In) Skydd Mirologi 5.0/6.0/7.0 A Känslighet (A) I n 0, noggrannhet: 0 till -20% Fördröjning (ms) steg t n (före utlösning) t n (max. bryttid) Amperemeter Mirologi 5.0/6.0/7.0 A Permanent mätning av strömmar Mätning från 20 till 200 % av In I1 I2 I3 IN Ig I n noggrannhet: 1,5 % (inkl. strömtransformatorerna) egen strömförsörjning (I > 20 % In) maxminnen I1nax I2max I3max INmax Igmax I n max E46022 E46023A E46024A E46243A t Ir tr Im 0 I Långtidsutlösare Mirologi 5.0/6.0/7.0 A Utlösningsvärde Ir = In x 0,4 0,5 0,6 0,7 0,8 0,9 0,95 0,98 1 t Ir utlösning mellan 1,05 oh 1,20 Ir andra inst. eller frånkoppling genom byte av inställningsplug Fördröjning (s.) noggrannhet: 0 till 20 % tr vid 1,5 x Ir 12, t r noggrannhet: 0 till 20 % tr vid 6 x Ir 0, noggrannhet: 0 till 20 % tr vid 7,2 x Ir 0,34 0,69 1,38 2,7 5,5 8, ,8 16,6 Isd Termiskt minne 20 min före oh efter utlösning Korttidsutlösare t sd Ii Utlösningsvärde Isd = Ir x 1,5 2 2, noggrannhet: ±10 % 0 I Fördröjning (ms.) vid 10 x Ir steg I 2 t Off 0 0,1 0,2 0,3 0,4 I 2 t On 0,1 0,2 0,3 0,4 t sd (före utlösning) t sd (max. bryttid) Momentanutlösare Utlösningsvärde Ii = In x off noggrannhet: ±10 % noggrannhet: ±10 % Ig i400 A 0,3 0,3 0,4 0,5 0,6 0,7 0,8 0, A < In i1200 A 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 t g Differentialskydd Mirologi 6.0 A t Utlösningsvärde Ig = In x A B C D E F G H I Ig I 2 t on I 2 t off Ig > 1200 A Fördröjning (ms.) steg I 2 t Off 0 0,1 0,2 0,3 0,4 In eller 1200 A I 2 t On 0,1 0,2 0,3 0,4 0 I tg (före utlösning) tg (max. bryttid) Jordfelsskydd Mirologi 7.0 A t I n t dn menu 0 I menu OBS! Alla strömbaserade skyddsfunktioner är självförsörjande. Med återställningsfunktionen nollställs felindikeringarna, maxvärdesminnet oh memorerad brytström. 29 Shneider Eletri

20 Funktioner oh tekniska data Skydd för eldistribution Mirologi A elektroniska skydd för 630b till 3200 (forts.) Tillbehör till elektroniska skydd Mirologi E47477 Strömtransformator Strömtransformator för jordfelsskydd (SGR) Externa strömtransformatorer Strömtransformator för jordfelskydd Transformatorn används med 3-poliga effektbrytare oh elektroniskt skydd Mirologi 6.0 A. Den monteras på nolledaren för jordfelsskydd av differentialtyp. Transformatorns märkström måste vara kompatibel med effektbrytarens märkström: NS630b till NS1600: transformator 400/1600 NS1600b till NS2000: transformator 400/2000 NS2000 till NS3200: transformator 1000/3200. Rektangulär summaströmtransformator för jordfelsskydd Den monteras runt samlingsskensystemet (faser + nolla) för summaströmmätning som krävs för jordfelsskydd. Det finns två storlekar av den rektangulära summaströmtransformatorn. Måttuppgifter (mm) för det inre fönstret: 280 x 115 upp till 1600 A 470 x 160 upp till 3200 A. Strömtransformator för jordfelsskydd (SGR) Strömtransformatorn plaeras runt anslutningen mellan distributionstransformatorns nollpukt oh jord, oh ansluts till det elektroniska skyddet Mirologi 6.0 för jordfelsskydd av typen direkt jordström. Spänningsmatning En spänningsmatning behövs för summaströmmätningen. Som standard försörjs jordfelsskyddet i Mirologi 7.0 A med intern spänningsmatning plaerad efter huvudkontakterna för spänningar mellan 100 oh 690 V AC. Denna interna matning kan ersättas med en externt ansluten spänningsmatning. På förfrågan tas den interna spänningsmatningen bort oh ersätts med en anslutning där jordfelsskyddet kan försörjas direkt från nätet uppströms brytaren. Inställningsplug för överlastskydd Med fyra utbytbara inställningspluggar kan inställningsvärdet för långtidsutlösaren begränsas oh noggrannheten ökas. Som standard är de elektroniska skydden utrustade med inställningsplug 0,4 till 1. Inställningsområde Standard Ir = In x 0,4 0,5 0,6 0,7 0,8 0,9 0,95 0,98 1 Lägre Ir = In x 0,4 0,45 0,50 0,55 0,60 0,65 0,70 0,75 0,8 Högre Ir = In x 0,80 0,82 0,85 0,88 0,90 0,92 0,95 0,98 1 Plug off inget överlastskydd Extern matningsmodul När brytaren är öppen eller belastad med mindre än 20 % av In ger extern matning följande tre funktioner med Mirologi A: visning av mätning oh inställningar belysning av display maxvärdesminne. Tekniska data: matning: v 110/130, 200/240, 380/415 VAC (+10%, -15%) v 24/30, 48/60, 100/125 VDC(+20%, -20%) v Förbrukning 10W/10VA. utspänning: 24 V DC. uteffekt: 5W/5VA rippel < 5% klass 2 isolation. 30 Shneider Eletri

21 Reservdelar till elektroniskt skydd Mirologi Plomberbar luka för Mirologi A En transparent plomberbar luka förhindrar åtkomst till omkopplarna för inställning av skydden. När lukan är stängd: åtkomst av kontaktdonet för provning åtkomst av knappen för provning av jordfelsskydd oh differentialskydd. Plomberingbar luka för Mirologi A Reservbatteri Ett batteri matar lysdioderna som indikerar utlösningsorsaker. Batteriets livslängd är a 10 år. Funktionen kontrolleras med en knapp i skyddets front. Batteriet kan bytas ut på plats när det är urladdat. 31 Shneider Eletri

22 Funktioner oh tekniska data Skydd för eldistribution Effektbrytar e för enfas- oh tvåfasnät: H, enpolig 100N, tvåpolig Compat effektbrytare Antal poler Manöver manuell med vippa med direktmonterat eller förlängt vridhandtag elektrisk fjärrmanöver Anslutning fast främre anslutning bakre anslutning utdragbar främre anslutning bakre anslutning Elektriska data enligt IEC oh EN Märkström (A) In Isolationsmärkspänning (V) Ui Märkstötspänning (kv) Uimp Märkdriftspänning (V) Ue AC 50/60 Hz DC Typ av effektbrytare Yttersta brytförmåga (ka eff) lu AC 220 V 50/60 Hz 277 V 380/415 V 440 V 500 V 525 V 660/690 V DC 250 V (1 P) 500 V (2 poler) Driftbrytförmåga (ka eff) ls % Iu Tillförlitlig lägesindikering Driftkategori Livslängd (till-från ykler) mekanisk elektrisk 277 V In/2 In Elektriska data enligt NEMA AB1 Brytförmåga (ka) V AC 50/60 Hz 240 V 277 V 480 V 600 V Skyddsfunktioner oh måttuppgifter Utlösare Märkström In Överlastskydd (termiskt) lång tid Ir utlösningsvärde Kortslutningsskydd (magnetisk) momentant lm utlösningsvärde Extra jordfelsskydd med Vigi-modul med separat Vigirex-relä Tillbehör för indikering oh styrning Signalkontakter Shuntutlösare MX Underspänningsutlösare MN Kommunikation via buss Lägesindikering Montering Tillbehör Måttuppgifter (mm) Vikt (kg) Reservkraftomkoppling Förregling anslutningsfanor oh anslutningsspridare beröringsskydd oh skärmar mellan faser dörramar B x H x D 32 Shneider Eletri

23 NS100 NS160 NS N H N H N H N H N % 100% 100% 100% 100% A A A A A N H N H N H N H N integrerad termomagnetisk integrerad termomagnetisk integrerad termomagnetisk fast fast fast fast fast fast x 161 x x 161 x x 161 x x 161 x x 161 x 86 0,7 1,2 0,7 1,2 0, Shneider Eletri

24 Funktioner oh tekniska data Skydd för eldistribution Effektbrytar e för 1000 V-nät V För märkströmmar över 400A se Masterpatkatalogen Compat effektbrytare Antal poler Märkström för transformatorer (A) Manöver manuell med vippa med direktmonterat eller förlängt vridhandtag elektrisk fjärrmanöver Anslutning fast främre anslutning bakre anslutning utdragbar i sokel främre anslutning bakre anslutning utdragbar i kassett främre anslutning bakre anslutning Elektriska data Märkdriftspänning (V) Ue AC 50/60 Hz Yttersta brytförmåga (ka eff) lu AC 1000 V Driftbrytförmåga (ka eff) ls % Iu Elektriska data enligt IEC oh EN Märkström (A) In Isolationsmärkspänning (V) Ui Märkstötspänning (kv) Uimp Märkspänning (V) Ue AC 50/60 Hz Yttersta brytförmåga (ka eff) lu AC 1000 V Driftbrytförmåga (ka eff) ls % Iu Tillförlitlig lägesindikering Korttidsström (ka eff) lw 0,5 s V AC 50/60 Hz 1 s Driftkategori Livslängd (till-från ykler) mekanisk elektrisk 1000 V In/2 In Föroreningsgrad Skyddsfunktioner oh måttuppgifter Utbytbara utlösare Överlastskydd lång tid Ir (In x ) Kortslutningsskydd kort tid Isd (Ir x ) momentant Ii (In x ) Jordfelsskydd lg (In x ) Jordfelsskydd av summaströmtyp I n Logisk selektivitet ZSI Skydd av fjärde polen Extra jordfelsskydd med separat Vigirex-relä Strömmätning Tillbehör för indikering oh styrning Signalkontakter Shuntutlösare MX Underspänningsutlösare MN Kommunikation via buss Lägesindikering Fjärrstyrning Överföring av skyddets inställningar Indikering oh identifierig av skydd oh larm Överföring av uppmätt ström Montering Tillbehör Måttuppgifter (mm) fast 3P B x H x D 4P Vikt (kg) fast 3P 4P Reservkraftomkoppling Förregling anslutningsfanor oh anslutningsspridare beröringsskydd oh skärmar mellan faser dörramar 34 Shneider Eletri

25 NS V 3 150, 250, 400 kontakta Shneider kontakta Shneider kontakta Shneider kontakta Shneider kontakta Shneider För märkströmmar över 400A se Masterpatkatalogen % 150, 250, % enl. standard enl. standard A III STR23SP x 480 x kontakta Shneider 35 Shneider Eletri

26 Funktioner oh tekniska data Skydd för eldistribution 400 Hz-applikationer Utlösningsvärden Ströminställningarna vid 400 Hz erhålls genom att 50 Hz-värdena multiplieras med följande koeffiienter: b K1 för överlastskydd b K2 för kortslutningsskydd. På justerbara skydd är dessa koeffiienter oberoende av skyddets inställningar. Termiska skydd Inställningarna är lägre vid 400 Hz än vid 50 Hz (K1 < 1). Magnetiska skydd Inställningarna är omvänt högre vid 400 Hz än vid 50 Hz (K2 > 1). Justerbara skydd bör ställas in på minimum, eller använd Compat effektbrytare utrustade med lågt ställda magnetiska skydd (typ G). Elektroniska skydd Fördelen med elektroniska skydd är ökad driftstabilitet när frekvensen varierar. Utrustningen är dok fortfarande utsatt för frekvensrelaterade temperatureffekter som ibland kan begränsa användningsområdet för den här typen av apparater. Kolumn K1 i tabellen anger maximalt tillåten strömstyrka som får användas för den aktuella apparaten (max inställning). Termomagnetiska skydd effektbrytare skydd termisk K1 magnetisk K2 inställning vid 40 C inställning NS100N TM16G TM25G TM40G TM63G NS250N TM16D TM25D TM40D TM63D TM80D TM100D TM125D TM160D TM200D (*) 1.6 TM250D (*) 1.6 (*) för TM 200D oh TM250D måste Im ställas in på minvärde Elektroniska skydd effektbrytare skydd märkdata lång tid kort tid K2 Ir vid 50 Hz Ir maxi Irm vid 50 Hz (A vid 40 C) K1 (A) NS100N STR22SE till 1 2 till 10 Ir 1 NS250N STR22SE till till 10 Ir 1 NS400N STR23SE till till 10 Ir 1 NS630N STR23SE till till 10 Ir 1 NS400N STR53SE till till 10 Ir 1 NS630N STR53SE till till 10 Ir 1 C801N STR25DE till till 10 Ir 0.97 STR35SE/GE till till 10 Ir 0.97 C1001N STR25DE till till 10 Ir 0.97 STR35SE/GE till till 10 Ir 0.97 C1251N STR25DE till till 10 Ir 0.97 STR35SE/GE till till 10 Ir Shneider Eletri

27 Brytförmåga hos oh Compat effektbrytare vid 400 Hz 440 V, 400 Hz effektbrytare NS100N NS250N NS400N NS630N C801N C1001N C1251N brytförmåga 12 ka 4,5 ka 10 ka 10 ka 25 ka 25 ka 25 ka E22347 U volt 400 Hz Anslutning R MN/MX 125 V DC MN eller MX utlösningsspolar Med effektbrytare i 400 Hz-system kan endast utlösare 125 V DC användas. Utlösaren ska försörjas av 400 Hz-systemet via en likriktarbrygga (se tabellen nedan) oh en extra resistor som väljs med hänsyn till spänningen i systemet oh typen av effektbrytare. U (V) 400 Hz likriktare extra resistor 220/240 V Thomson 110 BHz eller 4.2 kω-5 W General Instrument W06 eller Semikron SKB vid 1,2/1,3 380/420 V Semikron SKB vid 1,2/1, kω-10 W Observera: även andra modeller av likriktarbryggor med motsvarande egenskaper kan användas. Compat C Nedanstående utlösningsspolar är utformade för drift vid 400 Hz. U (V) 400 Hz katalognummer MN 110/130 V MN 208/250 V MN 380/415 V MX 380/415 V Shneider Eletri

28 Funktioner oh tekniska data Skydd för eldistribution Val av ef fektbrytar e för likströmsapplikationer Urvalskriterier Valet av lämplig effektbrytare för skydd av en likströmsinstallation beror i huvudsak på följande: b märkströmmen som avgör brytarstorleken b märkspänningen som avgör antalet poler i serie som krävs för brytning b maximal kortslutningsström vid installation som avgör brytförmågan b jordningssystem(se nedan). systemtyp jordade system isolerade system en polaritet av DC-matningen är jordad en mittpunkt av DC-matningen är jordad diagram i i i a a oh olika typer av fel a U/2 U R + R U B U/2 A B A B E22350 b C E22349 b C E22348 b C A R feleffekt fel A max. Ik Ik nära max. Ik ingen effekt endast positiv polaritet aktiv endast positiv polaritet aktiv spänning U/2 fel B max. Ik max. Ik max. Ik båda polariteterna aktiva båda polariteterna aktiva båda polariteterna aktiva fel C ingen effekt samma som fel A men i det här fallet ingen effekt är det den negativa polariteten som är aktiv allvarligaste felet fel A fel A oh C fel B distribution av poler som krävs för att utföra på varje polaritet måste det finnas det de poler som krävs för att utföra brytande poler brytningen i serie antal poler som krävs för att genomföra brytningen fördelas mellan de båda på den positiva polariteten en brytning på max. Ik vid U/2 polariteterna E79370 Is Ik 240 V DC 300 A 500 Ah Ri = 0.5 mω/ell Beräkning av kortslutningsströmmar (Ik) vid batteripolerna När en kortslutning uppstår vid polerna avger batteriet ström enligt Ohms lag: Is Ik = Vb Ri där Vb = maximal urladdningsspänning (batteri 100 % laddat). oh Ri = intern resistans motsvarande summan av ellresistansen (siffran fås normalt från tillverkare enligt batteriets kapaitet). Exempel Vad är kortslutningsströmmen vid polerna hos ett batteri med följande speifikationer: b kapaitet: 500 Ah b max. urladdningsspänning: 240 V (110 eller på 2.2 V) b urladdningsström: 300 A b livslängd: 1/2 timme; b inre motstånd: 0.5 mω per ell. Ri = 110 x = Is Ik = = 4.4kA Ovanstående beräkning visar att kortslutningsströmmen är förhållandevis låg. Observera: Om det inre motståndet är okänt kan följande formel användas: Ik= kc, där C är batteriets kapaitet uttrykt i Ampere-timmar oh k är en koeffiient nära 10 men alltid lägre än Shneider Eletri
