Tabellsamling säkringsfri teknik 2003:3 Specifika drifter Skydd av lsp/lsp transformatorer

Storlek: px
Starta visningen från sidan:

Download "Tabellsamling säkringsfri teknik 2003:3 Specifika drifter Skydd av lsp/lsp transformatorer"

Transkript

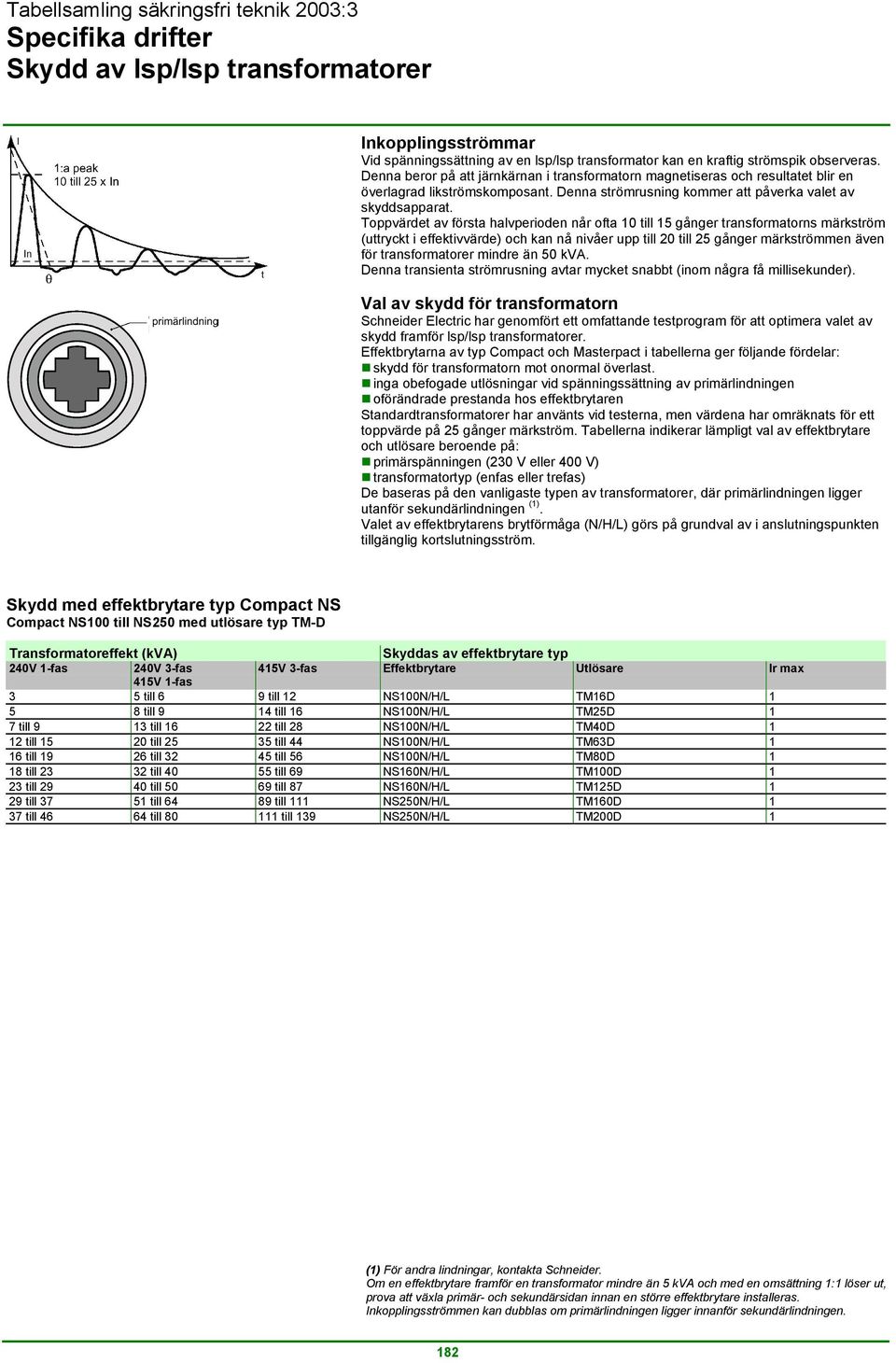

1 Skydd av lsp/lsp transformatorer Inkopplingsströmmar Vid spänningssättning av en lsp/lsp transformator kan en kraftig strömspik observeras. Denna beror på att järnkärnan i transformatorn magnetiseras och resultatet blir en överlagrad likströmskomposant. Denna strömrusning kommer att påverka valet av skyddsapparat. Toppvärdet av första halvperioden når ofta 10 till 15 gånger transformatorns märkström (uttryckt i effektivvärde) och kan nå nivåer upp till 20 till 25 gånger märkströmmen även för transformatorer mindre än 50 kva. Denna transienta strömrusning avtar mycket snabbt (inom några få millisekunder). Val av skydd för transformatorn Schneider Electric har genomfört ett omfattande testprogram för att optimera valet av skydd framför lsp/lsp transformatorer. Effektbrytarna av typ Compact och Masterpact i tabellerna ger följande fördelar: skydd för transformatorn mot onormal överlast. inga obefogade utlösningar vid spänningssättning av primärlindningen oförändrade prestanda hos effektbrytaren Standardtransformatorer har använts vid testerna, men värdena har omräknats för ett toppvärde på 25 gånger märkström. Tabellerna indikerar lämpligt val av effektbrytare och utlösare beroende på: primärspänningen (230 V eller 400 V) transformatortyp (enfas eller trefas) De baseras på den vanligaste typen av transformatorer, där primärlindningen ligger utanför sekundärlindningen (1). Valet av effektbrytarens brytförmåga (N/H/L) görs på grundval av i anslutningspunkten tillgänglig kortslutningsström. Skydd med effektbrytare typ Compact NS Compact NS100 till NS250 med utlösare typ TM-D Transformatoreffekt (kva) Skyddas av effektbrytare typ 240V 1-fas 240V 3-fas 415V 3-fas Effektbrytare Utlösare Ir max 415V 1-fas 3 5 till 6 9 till 12 NS100N/H/L TM16D till 9 14 till 16 NS100N/H/L TM25D 1 7 till 9 13 till till 28 NS100N/H/L TM40D 1 12 till till till 44 NS100N/H/L TM63D 1 16 till till till 56 NS100N/H/L TM80D 1 18 till till till 69 NS160N/H/L TM100D 1 23 till till till 87 NS160N/H/L TM125D 1 29 till till till 111 NS250N/H/L TM160D 1 37 till till till 139 NS250N/H/L TM200D 1 (1) För andra lindningar, kontakta Schneider. Om en effektbrytare framför en transformator mindre än 5 kva och med en omsättning 1:1 löser ut, prova att växla primär- och sekundärsidan innan en större effektbrytare installeras. Inkopplingsströmmen kan dubblas om primärlindningen ligger innanför sekundärlindningen. 182

2 Skydd av lsp/lsp transformatorer Skydd med effektbrytare typ Compact NS eller Masterpact Compact NS100 till NS1600 och Masterpact med elektroniska utlösare Transformatoreffekt (kva) Skyddas av effektbrytare typ 240V 1-fas 240V 3-fas 415V 3-fas Effektbrytare Utlösare Ir max 415V 1-fas 4 till 7 6 till till 22 NS100N/H/L STR22SE 40 0,8 9 till till till 56 NS100N/H/L STR22SE 100 0,8 15 till till till 90 NS160N/H/L STR22SE 160 0,8 23 till till till 139 NS250N/H/L STR22SE 250 0,8 37 till till till 195 NS400N/H STR23SE / 53UE 400 0,7 37 till till till 166 NS400L STR23SE / 53UE 400 0,6 58 till till till 250 NS630N/H/L STR23SE / 53UE 630 0,6 58 till till till 436 NS630bN/H NT06H1 74 till till till 554 NS800N/H NT08H1 NW08N1/H1 90 till till till 693 NS1000N/H NT10H1 NW10N1/H1 115 till till till 866 NS1250N/H NT12H1 NW12N1/H1 147 till till till 1108 NS1600N/H NT16H1 NW16N1/H1 184 till till till 1385 NW20N1/H1 230 till till till 1730 NW25H2/H3 294 till till till 2217 NW32H2/H3 183

3 Skydd av kondensatorbatterier Dimensionering av effektbrytare för skydd av kondensatorbatterier Tillåtna spänningsvariationer, både i grundtonen och övertonerna, kan leda till en ökning av belastningsströmmen med upp till 30%. Tillåtna toleranser i kondensatorbatterier kan även de leda till en belastningsökning med upp till 15% (kan vara mindre om tillverkaren specifikt anger detta). Som en konsekvens av detta bör anslutningskablar likväl som effektbrytaren för kondensatorbatteriet överdimensioneras med 1,3 x 1,15 = 1,5 gånger märkström. Tabellen nedan anger för olika kondensatorbatterier den minsta effektbrytaren som kan användas för skydd och manöver. Tabellen har utprovats med kondensatorbatterier av fabrikat Rectiphase. För andra fabrikat kan tabellen användas som guide, men utgör då ingen hundraprocentig funktionsgaranti. Apparaternas brytförmåga (N/H/L resp. N1/H1/H2/L1) måste väljas med hänsyn till den maximala kortslutningsströmmen i den punkt apparaten installeras. Minsta effektbrytare typ Compact eller Masterpact samt minsta inställning av dess skydd för skydd av olika stora kondensatorbatterier (400 V nät) kondensator batteri (kvar) effektbrytare utlösare märkström eller inställning (A) 10 NC100 * NS100 TM40D/STR22SE NS100 TM63D/STR22SE NS100 TM80D/STR22SE NS100 TM100D/STR22SE NS160 TM125D/STR22SE NS160 TM160D/STR22SE NS250 TM200D/STR22SE NS250 TM250D/STR22SE NS400 STR23SE/STR53UE NS400 STR23SE/STR53UE NS400 STR23SE/STR53UE NS630 STR23SE/STR53UE NS630 STR23SE/STR53UE /300 NS630 STR23SE/STR53UE C801 M C M C M C M C M C M M M * Dvärgbrytare ur Multi9 sortimentet. 184

4 Skydd i likspänningsnät Urvalskriterier Valet av lämplig effektbrytare för skydd av en likströmsinstallation beror i huvudsak på följande: märkströmmen som avgör brytarstorleken märkspänningen som avgör antalet poler i serie som krävs för brytning maximal kortslutningsström i installationen som avgör brytförmågan jordningssystem(se nedan). systemtyp jordade system isolerade system en polaritet av DC matningen är jordad DC matningens mittpunkt är jordad diagram och olika typer av fel feleffekt fel A max. Ik endast positiv polaritet aktiv Ik nära max. Ik endast positiv polaritet aktiv spänning U/2 max. Ik båda polariteterna aktiva fel B max. Ik båda polariteterna aktiva fel C ingen effekt samma som fel A men i det här fallet är det den negativa polariteten som är aktiv ingen effekt max. Ik båda polariteterna aktiva ingen effekt allvarligaste felet fel A fel A och C fel B distribution av brytande poler poler som krävs för att utföra brytningen i serie på den positiva polariteten på varje polaritet måste det finnas det antal poler som krävs för att genomföra en brytning på max. Ik vid U/2 de poler som krävs för att utföra brytningen fördelas mellan de båda polariteterna Beräkning av kortslutningsströmmar (Ik) vid batteripolerna När en kortslutning uppstår vid polerna avger batteriet ström enligt Ohms lag: där Vb = maximal urladdningsspänning (batteri 100 % laddat). och Ri = intern resistans motsvarande summan av cellresistansen (siffran fås normalt från tillverkare enligt batteriets kapacitet). Exempel Vad är kortslutningsströmmen vid polerna hos ett batteri med följande specifikationer: max. urladdningsspänning: 240 V (110 celler på 2.2 V) urladdningsström: 300 A livslängd: 1/2 timme; inre motstånd: 0.5 mω per cell. Ri = 110 x 0.5 x 10-3 = 55 x 10-3 Ovanstående beräkning visar att kortslutningsströmmen är förhållandevis låg. Observera: Om det inre motståndet är okänt kan följande formel användas: Ik= kc, där C är batteriets kapacitet uttryckt i Ampere-timmar och k är en koefficient nära 10 men alltid lägre än

5 Skydd i likspänningsnät Exempel 1 Bestäm vilket skydd som krävs för en 80 A grupp i ett 125 V DC nätverk med en jordad negativ pol och en Ik på 15 ka. Tabellen nedan visar att en effektbrytare NG125N (25 ka, 2P, 125 V) bör användas. Tabellen på motstående sida visar att båda effektbrytarpolerna bör installeras på den positiva polen i nätverket. En extra effektbrytarpol kan installeras på den negativa polen i nätverket för isolation. Exempel 2 Bestäm vilket skydd som krävs för en 100A grupp i ett 250 V DC nätverk med en jordad mittpunkt och en Ik på 15 ka. Varje pol utsätts för max U/2 = 125 V. Tabellen nedan visar att effektbrytare NG125N (25kA, 2P, 125 V), NS100N (50 ka, 1P, 125V) eller NS160N (50 ka, 1P, 125 V) bör användas. Tabellen på motstående sida visar att båda effektbrytarpolerna måste delta i brytningen vid en spänning på 125 V. Exempel 3 Bestäm vilket skydd som krävs för en 160A grupp i ett ojordat 500 V DC nätverk med en Ik på 35 ka. Tabellen nedan visar att effektbrytare NS160N (50 ka, 2P, 500 V) bör användas. Tabellen på motstående sida visar att hälften av de effektbrytarpoler som krävs för brytning bör installeras på den positiva polen i nätverket och andra hälften på den negativa polen. Tabell över effektbrytare för likström typ märkström (A) brytförmåga (ka) (L/R 0,015 s) skydd mot skydd mot och utlösningsenheter (och antal poler som krävs för brytning) överbelastning kortslutning 24/48 V 125 V 250 V 500 V 750 V (termisk) (magnetisk) NG125N (1p) 25 (2p) 25 (4p) samma som i 1,42 x inställt värde NG125L (1p) 50 (2p) 50 (4p) AC-system NS100N (1p) 50 (1p) 50 (1p) 50 (2p) samma som i samma som i NS160N (1p) 50 (1p) 50 (1p) 50 (2p) AC-system AC-system NS160H (1p) 85 (1p) 85 (1p) 85 (2p) NS160L (1p) 100 (1p) 100 (1p) 100 (2p) NS250N (1p) 50 (1p) 50 (1p) 50 (2p) NS250H (1p) 85 (1p) 85 (1p) 85 (2p) NS250L (1p) 100 (1p) 100 (1p) 100 (2p) NS400H MP1/MP2/MP3 85 (1p) 85 (1p) 85 (1p) 85 (2p) inget termiskt skydd: särskilt utformade för NS630H MP1/MP2/MP3 85 (1p) 85 (1p) 85 (1p) 85 (2p) ett exernt relä måste likström C1251N-DC P21/P (1p) 50 (1p) 50 (2p) 50 (3p) 25 (3p) installeras 186

6 Skydd i 400 Hz nät Utlösningsvärden Ströminställningarna vid 400 Hz erhålls genom att 50 Hz-värdena multipliceras med följande koefficienter: K1 för överlastskydd K2 för kortslutningsskydd. På justerbara skydd är dessa koefficienter oberoende av skyddets inställningar. Termiska skydd Inställningarna är lägre vid 400 Hz än vid 50 Hz (K1 < 1). Magnetiska skydd Inställningarna är omvänt högre vid 400 Hz än vid 50Hz (K2 > 1). Justerbara skydd bör ställas in på minimum, eller använd Compact effektbrytare utrustade med lågt ställda magnetiska skydd (typ G). Elektroniska skydd Fördelen med elektroniska skydd är ökad driftstabilitet när frekvensen varierar. Utrustningen är dock fortfarande utsatt för frekvensrelaterade temperatureffekter som ibland kan begränsa användningsområdet för den här typen av apparater. Kolumn K1 i tabellen anger maximalt tillåten strömstyrka som får användas för den aktuella apparaten (max inställning). Termomagnetiska skydd effektbrytare skydd termisk K1 magnetisk K2 inställning vid 40ºC inställning NS100N TM16G TM25G TM40G TM63G NS250N TM16D TM25D TM40D TM63D TM80D TM100D TM125D TM160D TM200D (*) 1.6 TM250D (*) 1.6 (*) För TM200D och TM250D måste Im ställas på min-värde. Elektroniska skydd effektbrytare skydd märkdata lång tid kort tid K2 Ir vid 50 Hz Ir maxi Irm vid 50 Hz (A vid 40ºC) K1 (A) NS100N STR22SE till 1 2 till 10 Ir 1 NS250N STR22SE till till 10 Ir 1 NS400N STR23SE till till 10 Ir 1 NS630N STR23SE till till 10 Ir 1 NS400N STR53SE till till 10 Ir 1 NS630N STR53SE till till 10 Ir 1 C801N till till 10 Ir 0.97 STR35SE/GE till till 10 Ir 0.97 C1001N till till 10 Ir 0.97 STR35SE/GE till till 10 Ir 0.97 C1251N till till 10 Ir 0.97 STR35SE/GE till till 10 Ir

7 Skydd i 400 Hz nät Brytförmåga hos Compact NS och Compact effektbrytare vid 400 Hz 440 V, 400 Hz effektbrytare NS100N NS250N NS400N NS630N C801N C1001N C1251N brytförmåga 12 ka 4,5 ka 10 ka 10 ka 25 ka 25 ka 25 ka MN eller MX utlösningsspolar Compact NS Med effektbrytare i 400 Hz-system kan endast utlösare 125 V DC användas. Utlösaren ska försörjas av 400 Hz-systemet via en likriktarbrygga (se tabellen nedan) och en extra resistor som väljs med hänsyn till spänningen i systemet och typen av effektbrytare. U(V) 400Hz likriktare extra resistor 220/240 V Thomson 110BHz eller 4.2 kω - 5 W General Instrument W06 eller Semikron SKB vid 1,2/1,3 380/420 V Semikron SKB vid 1,2/1, k Ω - 10 W Observera: även andra modeller av likriktarbryggor med motsvarande egenskaper kan användas. Compact C Nedanstående utlösningsspolar är utformade för drift vid 400 Hz. U(V) 400Hz katalognummer MN 110/130 V MN 208/250 V MN 380/415 V MX 380/415V

8

9 Schneider Electric AB Djupdalsvägen Ordertel: Lokala säljkontor: Box 954 Orderfax: el 53 Malmö, tel: , fax: Sollentuna Lev.bevakning: Göteborg, tel: , fax: Tel: Flen, tel: , fax: el 52 Fax: Stockholm, tel: , fax: E-post: Sundsvall, tel: , fax: Centrallager, administration och verkstad: Hemsida: Flen, tel: , fax: Tabellsamling Säkringsfri teknik 2003:3 03/2003
