1 Fördelningsteknik, Lsp Optimala jordfelsskydd för olika applikationer

2 Fördelningsteknik, LSP Ulf Encke Produktchef Jaana Petherbielke Produktchef

3

4

5 Olika typer av jordfelsskydd Traditionella jordfelsbrytare Elektroniska jordfelsreläer Jordfelsmoduler för effektbrytare

6 Jordfelsskydd ett samlingsnamn RCD Jordfelsskydd RCCB Jordfelsbrytare RCBO Personskyddsbrytare SRCD Uttag kombinerat med jordfelsbrytare PRCD Portabla jordfelsbrytare

7 Olika klasser AC A Skydd mot växelströmsfelströmmar Skydd mot växelströmsfelströmmar och pulserande likströmsfelströmmar B Skydd mot växelströmsfelströmmar, pulserande och rena likströmsfelströmmar

8 Vilka är standard i dag I Sverige har A klass blivit standard Klarar felströmmar av AC typ med inslag av DC B klass Känner av felströmmar från både AC och ren DC Är användbar för speciella applikationer

9 Olika klasser Momentana Maximal bryttid upp till 300 ms (17 ms - 40 ms) Korttidsfördröjda Maximal bryttid upp till 300 ms (50 ms 100 ms) Tidsfördröjda S Kortaste och längsta bryttid mellan 150 ms 500 ms

10 Momentana korttidsfördröjdatidsfördröjda Standarden anger endast Momentana och tidsfördröjda (selektiva) De momentana omfattar även korttidsfördröjda De kan ha en fördröjning upp till 10 ms Tidsfördröjning för selektiva ska vara så stor att den momentana hinner lösa ut

11 Varianter av A klass Utvecklingen av förbrukningsapparater gör att även jordfelsbrytare anpassas Olika varianter av A klass finns på marknaden: typ G, K, AP-R och Si Last

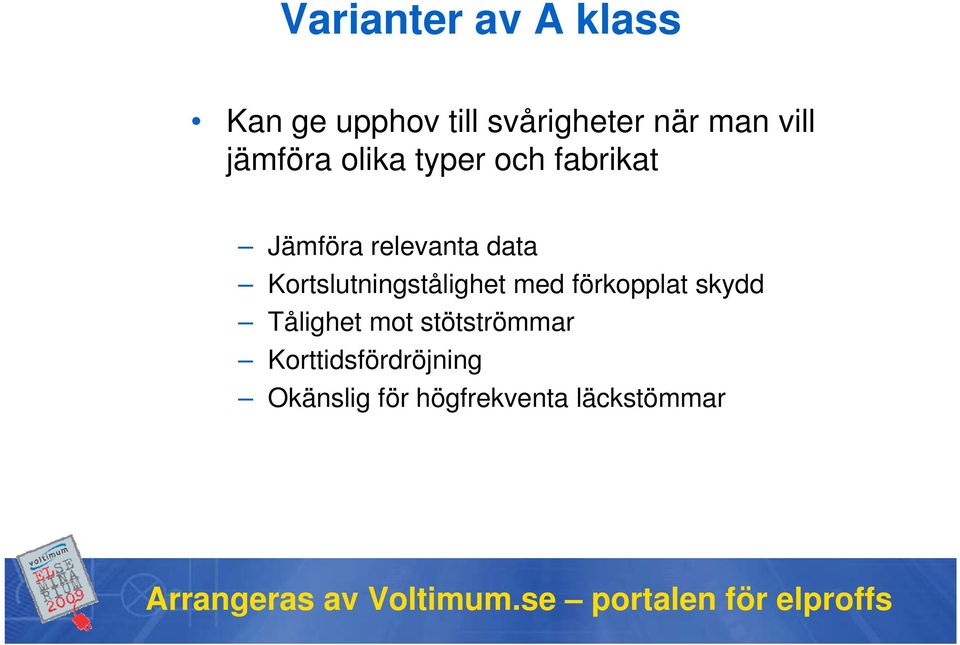

12 Varianter av A klass Kan ge upphov till svårigheter när man vill jämföra olika typer och fabrikat Jämföra relevanta data Kortslutningstålighet med förkopplat skydd Tålighet mot stötströmmar Korttidsfördröjning Okänslig för högfrekventa läckstömmar

13 Felströmmar Standardiserade märkutlösningsströmmar kan man främst välja mellan: I n= 30 ma eller 300 ma Andra värden på marknaden är: I n =10 ma eller 500 ma

14 Läckströmmar Alla anslutna apparater läcker ström till jord och har från början en grundfelström En tumregel säger att ca 2 ma / 10A grupp är vad man bör räkna med Rekommendationen är att inte ha mer än 1/3 av märkutlösningsströmmen (10 ma för en 30 ma jordfelsbrytare)

15 Läckströmmar exempel Spis med tre plattor samt ugn 6-7 ma Elspis med fyra plattor, två ugnar 10 ma Bastuaggregat 3-5 ma Kyl, frys 1,5 ma Motorvärmare 1 ma Elpanna 3-5 ma Mikrovågsugn 5 ma Diskmaskin 3-5 ma Ljusarmatur, klass I 1 ma Kaffebryggare 0,75 ma Cirkulationspump 3 ma Symaskin, klass II 0,25 ma

16 Vilket skydd ska jag välja? Efter applikationsbehov kan man välja Jordfelsbrytare, personskyddsbrytare eller kombination av jordfelsbrytare med jordfelsblock A klass eller B klass Momentan, korttidsfördröjd, selektiv

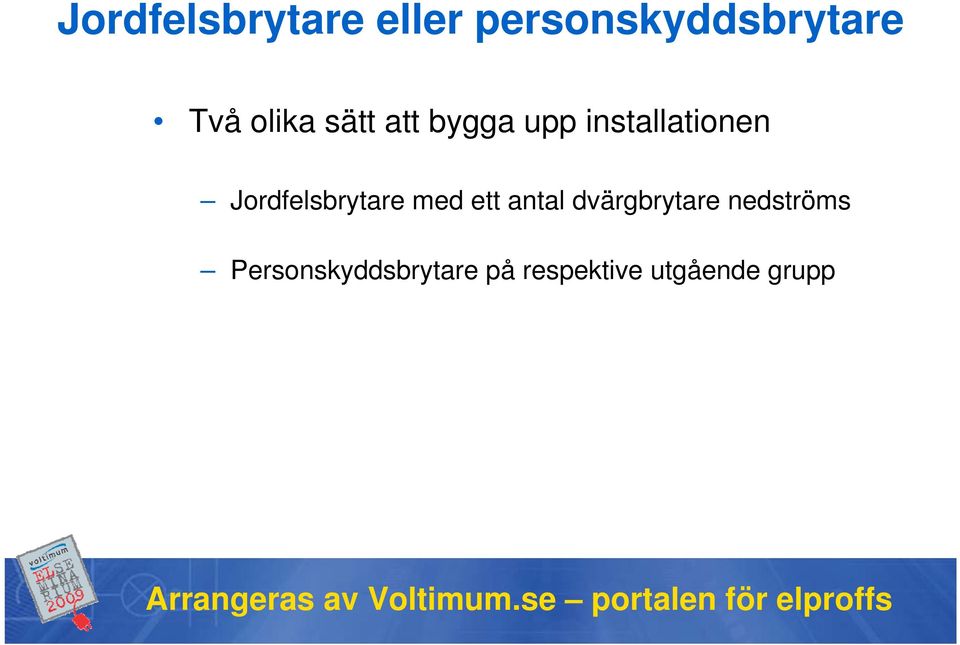

17 Jordfelsbrytare eller personskyddsbrytare Två olika sätt att bygga upp installationen Jordfelsbrytare med ett antal dvärgbrytare nedströms Personskyddsbrytare på respektive utgående grupp

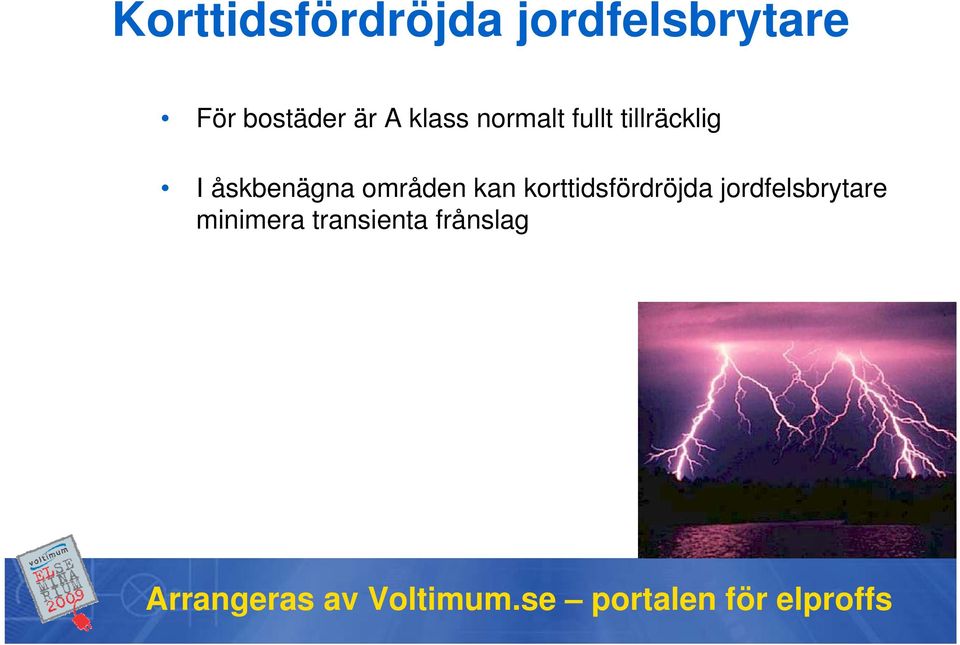

18 Korttidsfördröjda jordfelsbrytare För bostäder är A klass normalt fullt tillräcklig I åskbenägna områden kan korttidsfördröjda jordfelsbrytare minimera transienta frånslag

19 Korttidsfördröjda jordfelsbrytare Standard A klass eller korttidsfördröjda för byggnader med stora belysningsgrupper, skolor, kontor, offentliga byggnader Induktiva laster, datorer, HF-don (högfrekventa)

20 Selektiv jordfelsbrytare Jordfelsbrytare i två nivåer i huvudkrets och flera gruppledningar Uppströms en selektiv tidsfördröjd - i förhållande till jordfelsbrytare i gruppledningarna som placeras nedströms

21 Specialapplikationer Hissar, kranar, rulltrappor som har frekvensomformare eller likriktare i kretsen Här är det B klass som gäller Om möjligt väljs 300 ma Om 30 ma är nödvändigt endast en/ jordfelsbrytare

22 Elektroniska jordfelsskydd De har normalt inga brytande kontakter Separat summaström trafo Använder hjälpspänning Stora inställningsmöjligheter både tid och felström Smalare toleransband som ger större immunitet mot transienta felströmmar

23 Kombination MCCB - Jordfelsskydd Är ett skydd som kan användas för stora felströmmar (ej ma) Mer för att tillförsäkra utlösnings villkoret

24 Jordfelsbrytare överström och kortslutning Överströmsskydd lika märkströmmen Kan vara 63 till 100 A Kortslutningsskydd enligt tillverkaren Två klasser i standarden 6 ka respektive 10 ka

25 Jordfelsbrytare överström och kortslutning Om personskyddsbrytare används Då gäller dvärgbrytarens brytförmåga

26 Jordfelsbrytare - Utlösningsvillkoret Jordfelsbytaren känner fel fas i förhållande till jord Oftast det dimensionerande där märkfelström (ma) rekommenderas i förhållande till märkströmmen (A) Ex. Märkfelström (ma) Märkström (A) 10 10, 16, ,16,25,40,63, 100 Man kan använda huvudspänningen vid beräkning nominella spänningen.

27 Jordfelsbrytare handbok Ett dokument att ha till hands är SEK Jordfelsbrytare handbok 442

28 Fördelningsteknik Tack för uppmärksamheten! Frågor?
