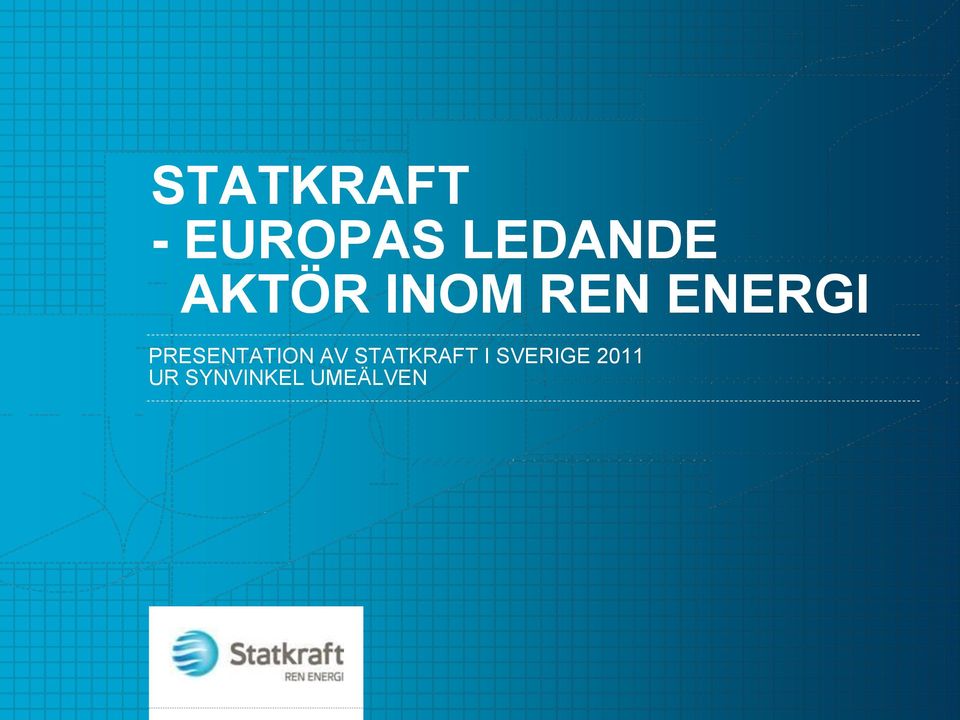

1 STATKRAFT - EUROPAS LEDANDE AKTÖR INOM REN ENERGI PRESENTATION AV STATKRAFT I SVERIGE 2011 UR SYNVINKEL UMEÄLVEN

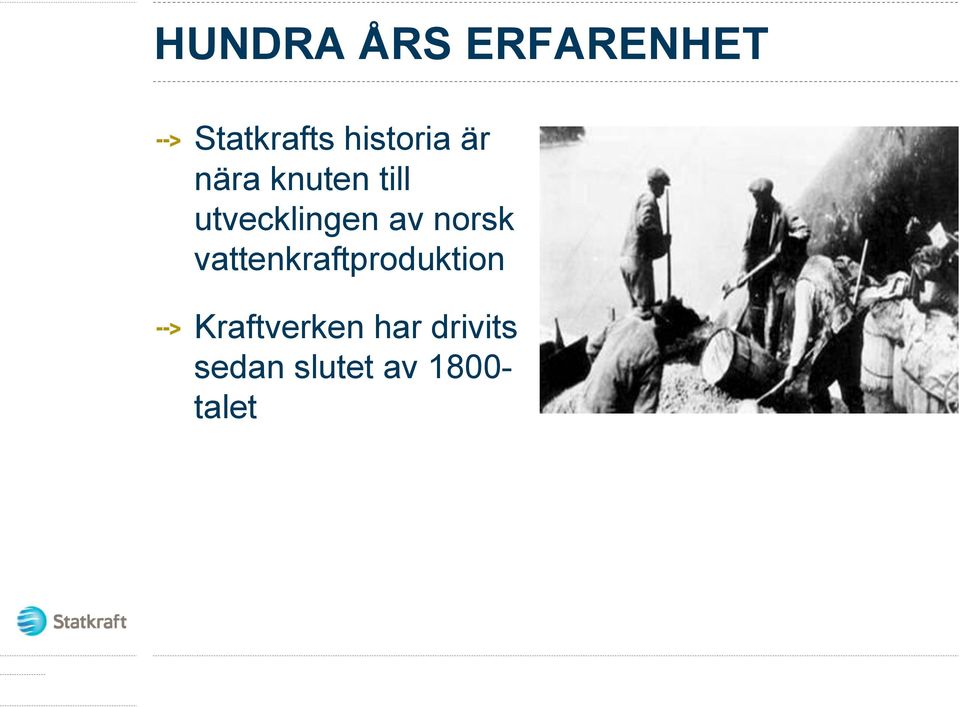

2 HUNDRA ÅRS ERFARENHET Statkrafts historia är nära knuten till utvecklingen av norsk vattenkraftproduktion Kraftverken har drivits sedan slutet av talet

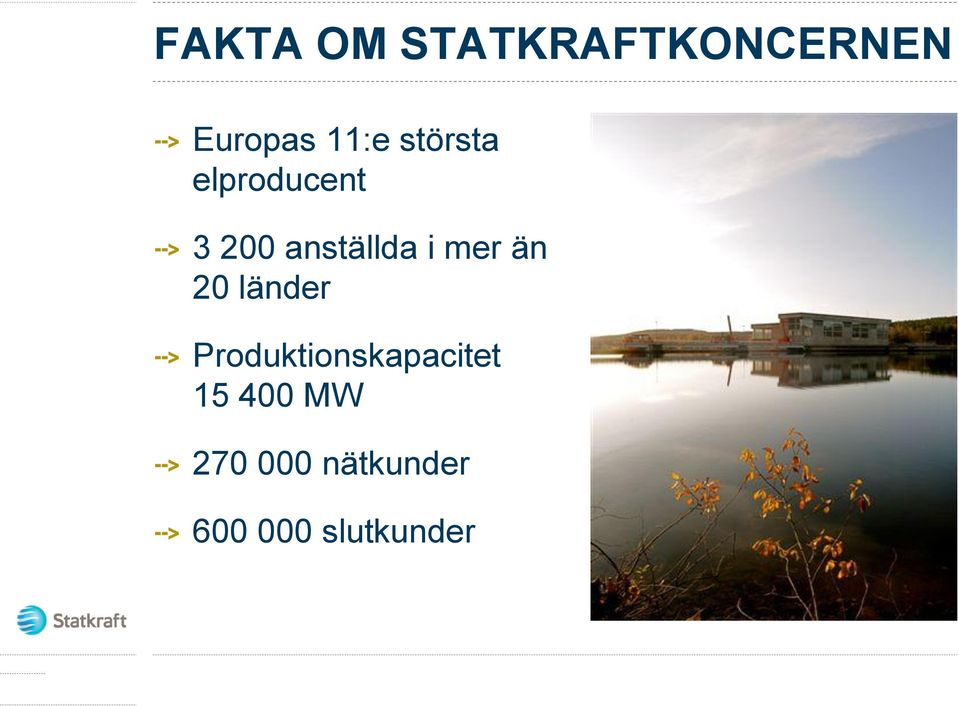

3 FAKTA OM STATKRAFTKONCERNEN Europas 11:e största elproducent anställda i mer än 20 länder Produktionskapacitet MW nätkunder slutkunder

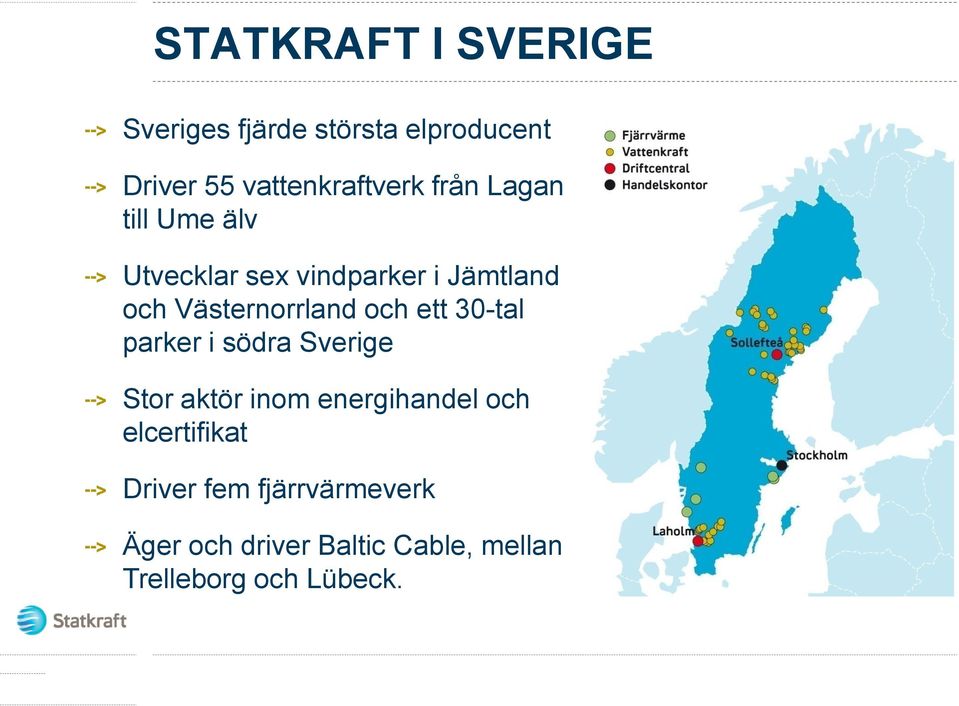

4 STATKRAFT I SVERIGE Sveriges fjärde största elproducent Driver 55 vattenkraftverk från Lagan till Ume älv Utvecklar sex vindparker i Jämtland och Västernorrland och ett 30-tal parker i södra Sverige Stor aktör inom energihandel och elcertifikat Driver fem fjärrvärmeverk Äger och driver Baltic Cable, mellan Trelleborg och Lübeck.

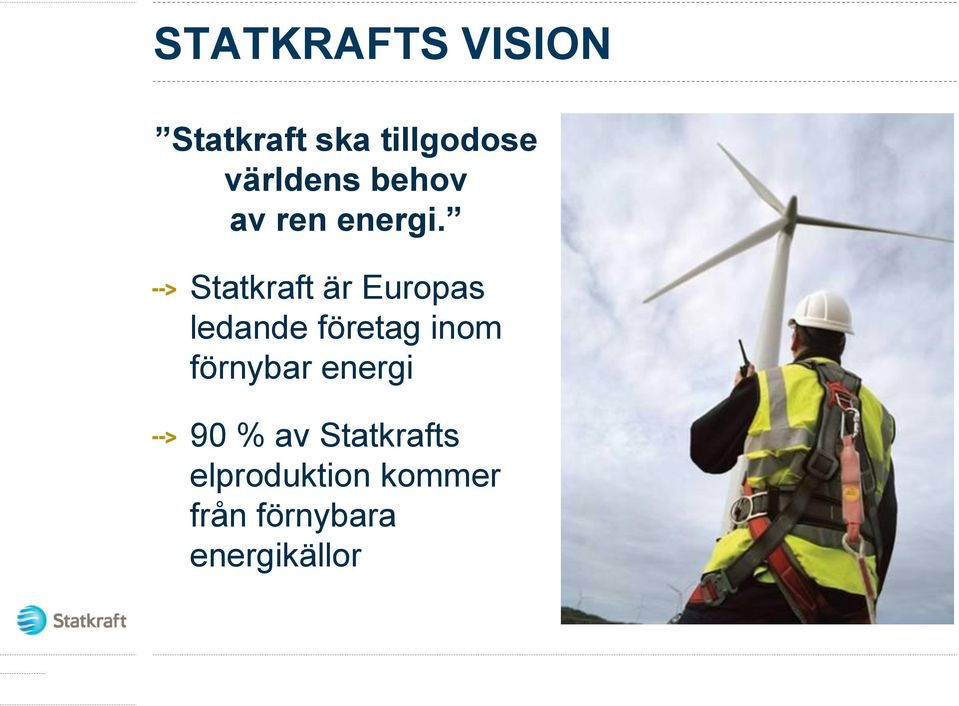

5 STATKRAFTS VISION Statkraft ska tillgodose världens behov av ren energi. Statkraft är Europas ledande företag inom förnybar energi 90 % av Statkrafts elproduktion kommer från förnybara energikällor

6 GRÖN GLOBAL UTVECKLARE Global nischaktör inom vattenkraft VATTENKRAFT Stark position i Europa inom vindkraft Satsar på framtidens energikällor. FRAMTIDENS ENERGIKÄLLOR VINDKRAFT

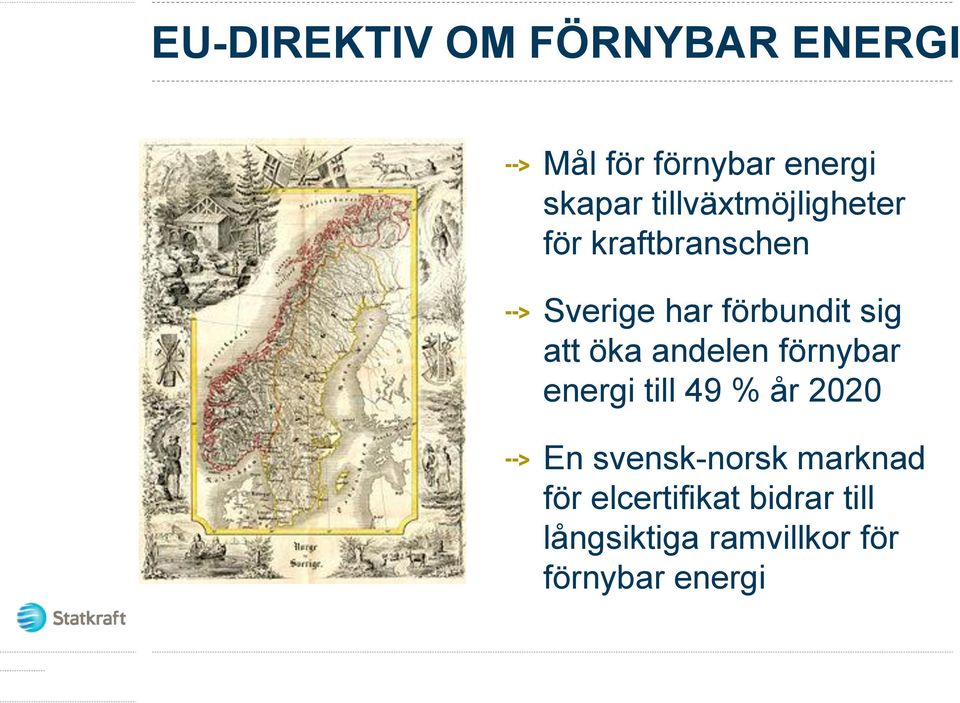

7 EU-DIREKTIV OM FÖRNYBAR ENERGI Mål för förnybar energi skapar tillväxtmöjligheter för kraftbranschen Sverige har förbundit sig att öka andelen förnybar energi till 49 % år 2020 En svensk-norsk marknad för elcertifikat bidrar till långsiktiga ramvillkor för förnybar energi

8 VÅRA KONKURRENSFÖRDELAR Flexibel vattenkraftproduktion Stora vattenmagasin Unik informationsbas, analytisk kompetens och stor erfarenhet av elhandel Unik portfölj av gaskraftverk Gaspriser Priser på CO 2 kvoter Nordiska elpriser Kontinentala elpriser Kolpriser

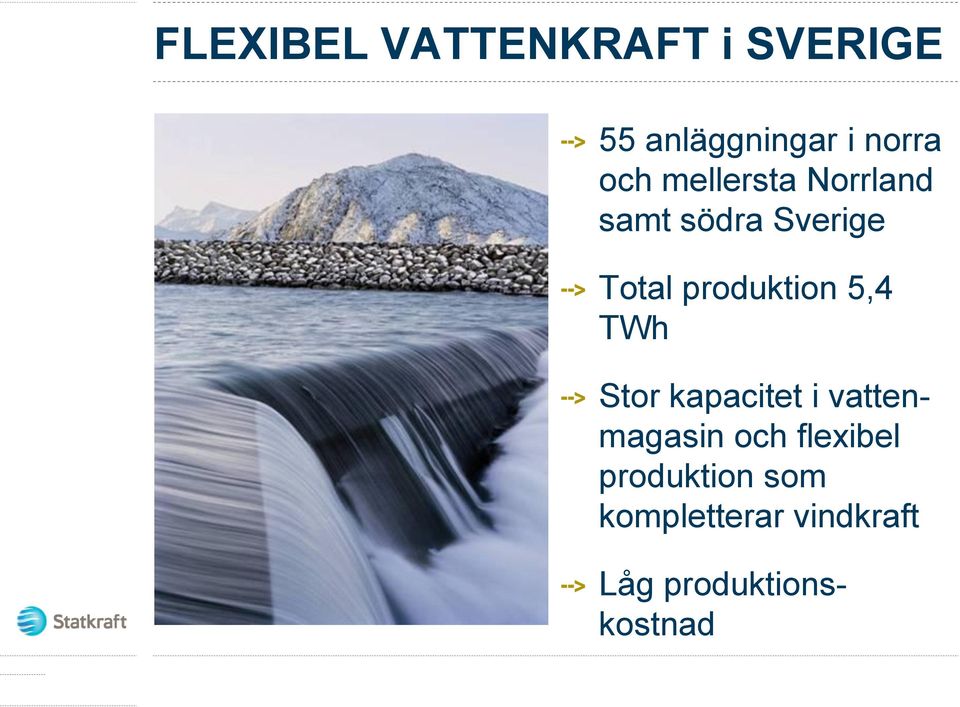

9 FLEXIBEL VATTENKRAFT i SVERIGE 55 anläggningar i norra och mellersta Norrland samt södra Sverige Total produktion 5,4 TWh Stor kapacitet i vattenmagasin och flexibel produktion som kompletterar vindkraft Låg produktionskostnad

10 SATSNING PÅ VINDKRAFT Samarbete med SCA Ansökningar om sju vindkraftparker. Tre tillstånd klara. Två parker under byggnation. Investering miljarder SEK 460 vindkraftverk planeras Produktionskapacitet 2,4 TWh Statkraft äger 60 % av Statkraft SCA Vind AB

11 Samarbete med Södra Ansökningar om ett trettiotal vindkraftparker i södra Sverige En driftsatt park med fyra kraftverk i Em, Mönsterås Investering 10 miljarder SEK 300 vindkraftverk planeras Produktionskapacitet 1,6 TWh Två gemensamma bolag

12 STOR AKTÖR INOM ENERGIHANDEL Statkraft är en stor aktör på kraftmarknaderna i Europa med kontor bl a i Stockholm Statkraft driver fysisk och finansiell energihandel Fokus även på handel med elcertifikat

13 FEM FJÄRRVÄRMEVERK I SVERIGE Statkraft driver fem fjärrvärmeverk i södra Sverige Anläggningarna utnyttjar träflis som ger miljöanpassad energiproduktion

14 Översikt Statkraft Sverige Från årsskiftet 08/09 55 kraftstationer 126 dammar 10 älvsystem 5,4 TWh (8 %) 2 driftcentraler Ca 60 personer Omsättn >2 Mrd/år

15 BALTIC CABLE En 250 km lång undervattenslänk på 600 MW mellan Trelleborg och Lübeck. Normal total överföringen per år är TWh. Maxöverföringen är cirka 5 TWh. Helägt dotterbolag sedan Togs i drift Huvudkontor i Malmö Viktig länk mellan europeiska regioner, bidrar till utveckling av elmarknaden.

16 NY ENERGITEKNIK Statkraft utvecklar nya förnybara energikällor: Saltkraft Havsbaserad vindkraft

17 VÄRLDENS FÖRSTA SALTKRAFTVERK

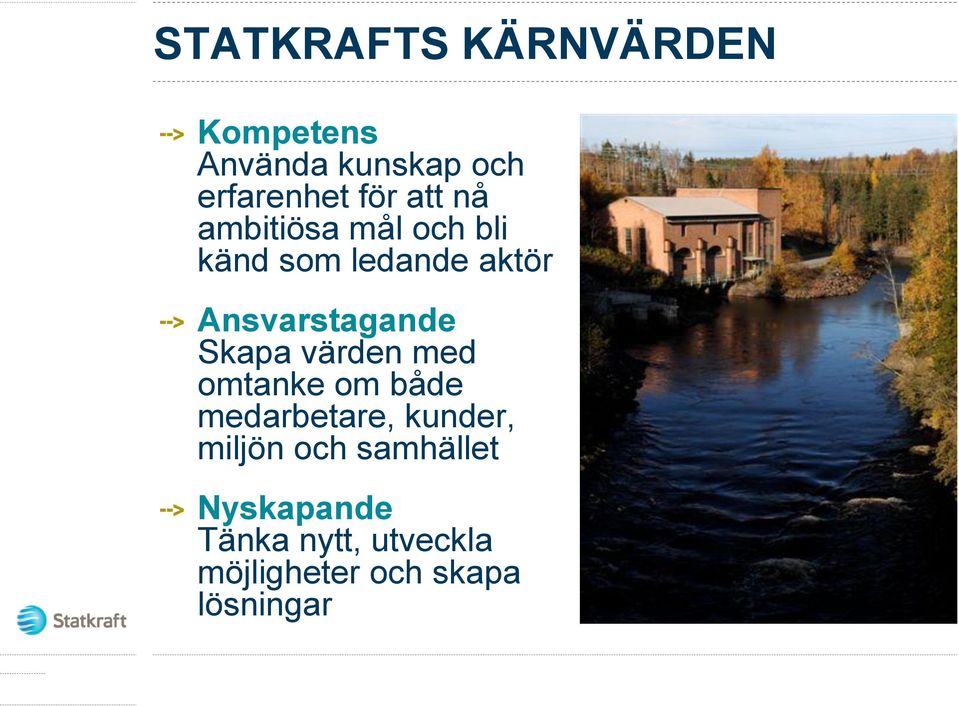

18 STATKRAFTS KÄRNVÄRDEN Kompetens Använda kunskap och erfarenhet för att nå ambitiösa mål och bli känd som ledande aktör Ansvarstagande Skapa värden med omtanke om både medarbetare, kunder, miljön och samhället Nyskapande Tänka nytt, utveckla möjligheter och skapa lösningar

19 ORGANISATIONSSTRUKTUR Konsernsjef Statkraft Sverige Bård Mikkelsen Produksjon Vattenkraft og marked Jørgen Per Nordlund Kildahl Produksjon Vindkraft og marked Bengt Jørgen Vernmark Kildahl Fjärrvärme Ny energi Ingelise Bjørn Hølaas Arntsen Regionale Energihandel selskaper Per Jon Rosenqvist Brandsar Supportfunktioner Kommunikation Gunilla Lundén Juridik Mats Kristensson Anna Duvander HR Linda Åberg

20 SOM LEDANDE I EUROPA INOM FÖRNYBAR ENERGI SKA VI MÖTA VÄRLDENS BEHOV AV REN ENERGI SVENS side 20 K ENERGI 09

21 Side 30 STATKRAFT JUNI 2007 Umeälven

22 Sollefteå DC Morgonmöte produktionsplanerare och meterolog

23 STATKRAFT Umeälven Harrsele. Bjurfors Nedre. Bjurfors Övre.

24 Bjurfors. övre kraftstation

25 Bjurfors övre Fakta Utbyggnadsvattenföring m3/s Bruttofallhöjd - 11,5 m Dämningsgräns, DG ,50 m Sänkningsgräns, SG ,5 m Utbyggnadseffekt kw Normalårsproduktion 174 GWh/år Antal aggregat 3 Regleringsamplitud 1,0 m Regleringsmagasin 9 Mm3

26 Bjurfors Övre G1 Kombinatortopp vars funktion är att styra löphjulet hydrauliskt

27 Bjurfors Övre regleroljesystem Konventionellt lågtrycksystem 20 bar med tryckklocka

28 Bjurfors övre oljeövervakningsystem Beräknar mängden olja i regleroljesystemet under drift

29 Oljeavskiljare läckvatten Innan vattnet når pumpgrop och pumpas ut i älven.

30 130 kv transformator 3 st på varje station.

31 Pumputrustning transformatorgravar

32 Bjurfors övre KAS pegel Katastrofskydd.

33 Bjurfors övre Inne i detta vattenfyllda rör sitter mätutrustningen som håller koll på ÖVY Harrsele. Inne i denna sitter den registrerande pegeln. Vår driftcentral i Sollefteå bevakar denna yta online. Våra drifttekniker referenskontrollerar denna yta mot fast pegel varje vecka.

34 Kas skydd Katastrofskydd damm. Öppnar utskovsluckor oberoende av order från DC vid överdämning.

35 Älvsträcka mellan Bjurfors stationerna Bjurfors övre kraftstation i övre delen av bilden.

36 Bjurfors Nedre kraftstation En omfattande dammförstärkning pågår.

37 Bjurfors Nedre Fakta Utbyggnadsvattenföring m3/s Bruttofallhöjd 20,0 m Dämningsgräns, DG ,50 m Sänkningsgräns, SG ,5 m Utbyggnadseffekt kw Normalårsproduktion 328 GWh/år Antal aggregat 3 Regleringsamplitud 1,5 m Regleringsmagasin 2,8 Mm3

38 Planerade åtgärder Framtagning av stenblock till erosionsskydd Utläggning erosionsskydd us Tåbank + läckagebrunn + vattenståndsrör Damminstrumentering Ny sättavstängning Reparation utskovslucka 1+2 Åtgärder elutrustning damm Reparation av energiomvandlare Stabilisering betongskibord Damminstrumentering side 38

39

40

41 Skibordsmonoliter

42 Bergförankringar

43 Arbeten på utskovslucka 1 +2 Sättavstängning för luckor Konstruktion och tillverkning av nya sättbalkar Lucka 1 Byte sidotätning Byte stänktätning Byte bottentätning Ny tröskel och sidofalsar inklusive nya cirkulerande värmesystem Lucka 2 Blästring och målning utvändigt och invändigt Byte sidotätning Byte stänktätning Byte bottentätning Ny tröskel och sidofalsar inklusive nya cirkulerande värmesystem Ny vakhållningsutrustning

44 Reparation energiomvandlare

45 Fångdamm över älven

46 Harrsele Kraftstation Ägs av Holmen och statkraft

47 Harrsele Kraftstation Fakta Utbyggnadsvattenföring m3/s Bruttofallhöjd - 54,5 m Dämningsgräns, DG ,0 m Sänkningsgräns, SG ,5 m Utbyggnadseffekt kw Normalårsproduktion 968 GWh/år Antal aggregat 3 Regleringsamplitud 1,5 m Regleringsmagasin 4,8 Mm3

48 Harrsele spegeldamm och fällforsen Vi har ett spill vid fototillfället på ca 200M3/Sek

49 Harrsele dompegel Inne i detta vattenfyllda rör sitter mätutrustningen som håller koll på ÖVY Harrsele. Inne i denna sitter den registrerande pegeln. Vår driftcentral i Sollefteå bevakar denna yta online. Våra drifttekniker referenskontrollerar denna yta mot fast pegel varje vecka.

50 Fast pegel Harrsele Med en bekäningsplattform och halogenlampa som håller pegelskalan isfri.
