2 Uppdrag , Flödesmätning och modellering Titel på rapport: Upplands Väsby Väsby Entré Status: Rapport Datum: Medverkande Beställare: Kontaktperson: Upplands Väsby kommun David Hess Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Tyréns AB Hans Hammarlund Olof Persson Hans Hammarlund Författare: Olof Persson Datum: Handlingen granskad av: Hans Hammarlund Datum: Tyréns AB Lilla Badhusgatan Göteborg Tel: Säte: Stockholm Org.nr: (32)

3 Sammanfattning Upplands Väsby är i ett skede av kraftig expansion och därmed finns behovet att beräkna påverkan av expansionen på befintligt spillvattennät. Tyréns har tidigare tagit fram en spillvattenmodell, i programmet Mike Urban, som beskriver hela Upplands Väsbys befintliga spillvattensystem. Modellen har kompletterats med de framtida belastningarna från planerade exploateringar. I detta PM behandlas utbyggnadsplanerna i Väsby Entré och Eds Allé. Väsby Entré har förprojekterade va-ledningar, planen är dock inte färdig ännu och det ses inte som troligt att utformningen kommer att bli precis som förprojekteringen. Upplands Väsbys kommun har sammanfattat de frågor som behöver besvaras för Väsby Entré. Förslaget i stora drag och resultaten från beräkningarna redovisas nedan. 1 Norra området av Väsby Entré ska avledas till Åvägen pumpstation. Detta är (1333 PE och 2 ha verksamhetsyta) ansluter till Åvägen pumpstation, SPU ). 2. Åvägen pumpstation är gammal och behöver byggas om för att klara tillkommande flöde. Dimensionerande flöde för stationen är enligt beräkningarna 87 l/s. 3. Tryckledningen från pumpstationen byggs om. Släppunkten blir någonstans i planområdet. Befintlig PE med innerdimension 180 i modellen tas bort. Lägger in ny ledning i modellen enligt dwg-filerna. I beräkningarna har en 300 mm ledning använts vilket har fungerat bra för det dimensionerande flödet. 4. Nytt hus är planerat på befintligt ledningsstråk vid järnvägen. Befintlig S500 genom stationen kommer därför troligtvis att utgå. Allt som rinner till den här punkten måste då ledas söderut till bef S800 som korsar järnvägen (punkt 5). 5. Allt spillvatten från planområdet kommer att ledas hit och korsa järnvägen i bef S800. Vi behöver veta att det finns kapacitet nog i S800. Hit kommer också spillvattnet från planområdet Eds Allé som byggs just nu. 800-ledningen under järnvägen har en mycket god kapacitet och kommer enligt beräkningarna att med god marginal klara av att avleda det dimensionerande flödet. För Eds Allé har befintligt ledningsnät god kapacitet att avleda det tillkommande flödet. Enligt beräkningarna finns det inga ledningar nedströms Eds Allé som behöver åtgärdas för att klara av det dimensionerande flödet. 3(32)

4 INNEHÅLLSFÖRTECKNING 1 Bakgrund, syfte och förutsättningar... 5 Bakgrund och Syfte...5 Frågeställning...5 Omfattning...6 Underlag Beräkningar Beräkningsförutsättningar Beräkningsresultat från MikeUrban Befintligt spillvattensystem belastat med 10-årsregn Kontrollberäkning torrväder Kontrollberäkning tillskottsvatten Dimensionerande beräkning torrväder Dimensioneringsberäkning med tillskottsvatten Diskussion och slutsatser (32)

5 1 Bakgrund, syfte och förutsättningar Bakgrund och Syfte Upplands Väsby kommun planerar för att öka antalet invånare i kommunen. Just nu pågår flera stora exploateringsprojekt i kommunen, bl a Väsby Entré med omgivningar. Syftet med detta uppdrag är att undersöka om befintligt spillvattennät klarar den ökade belastningen, dimensionera nya ledningar som ska byggas och utvärdera ett antal åtgärder som kan bli aktuella att genomföra. Frågeställning Väsby Entré har förprojekterade va-ledningar, planen är dock inte färdig ännu och det ses inte som troligt att utformningen kommer att bli precis som förprojekteringen. Upplands Väsbys kommun har sammanfattat de frågor som behöver besvaras för Väsby Entré i planbild Väsby entré spillvatten pdf. Följande punkter står på planbilden, se placering i Figur 1. 1 Norra området av Väsby Entré ska avledas till Åvägen pumpstation. Detta är (1333 PE och 2 ha verksamhetsyta) ansluter till Åvägen pumpstation, SPU Åvägen pumpstation är gammal och behöver byggas om för att klara tillkommande flöde. Vi undrar över dimensionerande flöde för den. 3. Tryckledningen från pumpstationen byggs om. Släppunkten blir någonstans i planområdet. Befintlig PE med innerdimension 180 i modellen tas bort. Lägger in ny ledning i modellen enligt dwg-filerna. 4. Nytt hus är planerat på befintligt ledningsstråk. Befintlig S500 genom stationen kommer därför troligtvis att utgå. Allt som rinner till den här punkten måste då ledas söderut till bef S800 som korsar järnvägen (punkt 5). 5. Allt spillvatten från planområdet kommer att ledas hit och korsa järnvägen i bef S800. Vi behöver veta att det finns kapacitet nog i S800. Hit kommer också spillvattnet från planområdet Eds Allé som byggs just nu. För Eds Allé finns det projekterade spillvattenledningar. Beräkningsmodellen är kompletterad med det planerade ledningsnätet och belastningen från framtida abonnenter är inlagt. Det är utrett hur nedströms området klarar av att ta emot det ökade flödet. Det ser inte ut som att nedströms ledningssystem får några problem att avleda spillvattnet inklusive inläckage till Käppalas tunnel. 5(32)

6 Omfattning En tidigare framtagen hydraulisk modell har använts. Utredningen har omfattat följande arbetsmoment: - Uppdatering av modellen med ombyggnader som genomförts sedan modellen togs fram. - Kontroll och uppdatering av vissa ledningar som enligt erhållen ledningskarta ligger på nivåer som troligtvis inte stämmer. Detta görs enbart för ledningar som påverkas av planerade exploateringar. - Lägga in framtida befolkning i samtliga områden som avrinner till Väsby Entré. - Lägga in planerade ombyggnader av spillvattenledningar, pumpstationer etc samt dimensionera dessa för framtida belastning. - Modellberäkning för nulägessituation och framtida belastning. - Utvärdera planerade åtgärder Underlag Upplands Väsby kommun har sammanställt de frågor som behöver besvaras för Väsby Entré. I Figur 1 visas modellområdet med markeringar för frågorna. 6(32)

7 Wäckare äng 189 PE 2, 3 Åvägen pumpstation Väsby Entré västra sidan verksamhet norr 2 ha Väsby Entré västra sida norr 1333 PE Väsby Entré västra sidan verksamhet söder 1 ha Väsby Entré västra sidan söder 667 PE 1 Till Åvägen pumpstation 4 Slopas Dimensionering ny ledning i Ladbrovägen 4, 5 Kontroll kapacitet S 800 Figur 1 Planbild som visar Väsby Entré, frågor som ska besvaras i utredningen är markerade i figuren. Samtliga planerade exploateringar som lagts in i modellen redovisas i bilaga 1 och 2. 7(32)

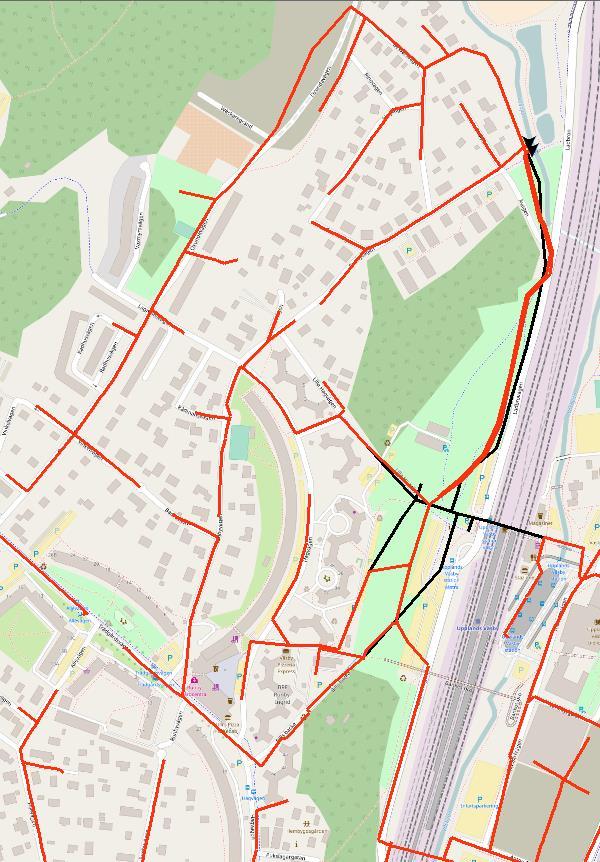

8 Åvägen pumpstation Figur 2 Planbild som visar Väsby Entré, med svart visas befintliga ledningar som slopas i framtidsfallet och med rött visas ledningar som finns i det nya ledningsnätet. 8(32)

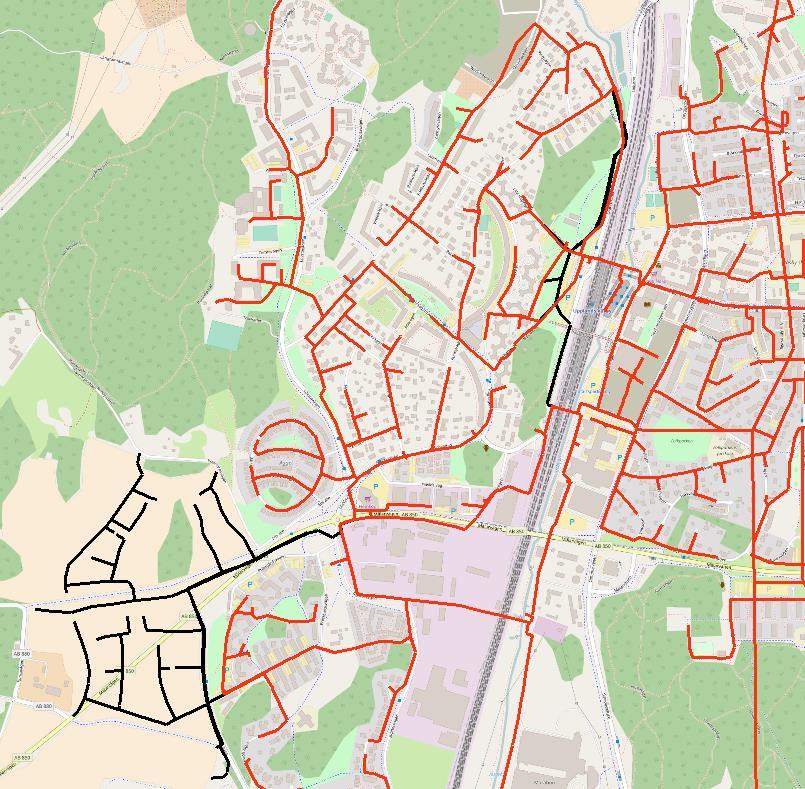

9 För Eds Allé erhölls ledningsnätet i fyra autocad-filer; R-51-P-101, R-51-P-102, R-51-P-201, R-51-P-202 Eds Alles ledningsnät visas med svart och det befintliga spillvattenledningsnätet visas med rött i Figur 3. Väsby Entré Eds Allé Eds Allé ny pstn Figur 3 Planbild som visar befintligt ledningsnät med rött och framtida ledningsnät för Eds Allé och Väsby Entré med svart. Pumpkurvan för den nya pumpstationen inom Eds Allé visas i bilaga 6. Befintligt ledningsnät nedströms Eds Allé hade bitvis konstiga vattengångar, vilka har justerats och detta redovisas i bilaga 7. Spillvattenbelastningen inom Eds Allé är redovisad i bilaga 8. 9(32)

10 2 Beräkningar Beräkningsförutsättningar Beräkningarna har gjorts i ett antal steg, både med och utan tillskottsvatten. Först har en kontrollberäkning för framtida belastning gjorts för att avgöra om det finns befintliga ledningar som inte klarar av de gamla kraven i P90. Dessa beräkningar görs utan klimat- och säkerhetsfaktor. Dimensioneringsberäkningar enligt gällande krav i P110 är sedan utförda. Upptill säkerhetsfaktorn i P110 har ytterligare en faktor på 1,5 använts på framtida vattenförbrukning, vilket motiveras av att det troligtvis kommer att byggas mer än det vi fått underlag för under ledningens livslängd. I detta PM har faktorn kallats framtidsfaktor. Den allmänna säkerhetsfaktorn 1,5 i P110 motiveras av att det ofta medför en relativt låg extrakostnad att välja en något större ledningsdimension. Därför är det rimligt att undersöka hur stor dimension som behövs för att klara en säkerhetsfaktor på 1,5. Tabell 1 Dimensioneringsförutsättningar Beräkning Nuvarande vatten förbrukning Regn Framtida vattenförbrukning Klimatfaktor Säkerhetsfaktor Utvärdering Kontrollberäkning, torrväder Kontrollberäkning, tillskottsvatten maxdygn x maxtimme maxdygn x maxtimme 1,0 medelvattenförbrukning medelvattenförbrukning 10-års 1,0 1,0 Ledningar kan anses vara underdimensionerade om vattennivån stiger över ledningshjässan * Ledningar kan anses vara underdimensionerade om vattennivån stiger mer än 50 cm över ledningshjässa Dimensioneringsberäkning, torrväder maxdygn x maxtimme maxdygn x maxtimme*1,5 1,5 Ledningarna ska dimensioneras så att vattennivån inte stiger över ledningshjässan (gäller de ledningar som nyläggs eller byggs om). Dimensioneringsberäkning, tillskottsvatten medelvattenförbrukning medelvattenförbrukning 20-års 1,25 1,0 Ledningar ska dimensioneras så att vattennivån inte stiger mer än 50 cm över ledningshjässa (gäller de ledningar som nyläggs eller byggs om). *För befintliga ledningar får det bli en avvägning. Det är inte alltid rimligt att bygga om befintliga ledningar om vattennivån vid dimensionerande spillvattenflöde stiger några cm över hjässan. 10(32)

11 Beräkningsresultat från MikeUrban Befintligt spillvattensystem belastat med 10-årsregn Belastning; Befintliga medelspillvatten, tillskottsvatten från 10-årsregn. För att kontrollera hur befintligt ledningsnät och pumpstation Åvägen fungerar har modellen belastats med befintligt medelflöde och tillskottsvatten från 10- årsregn. Ledningen i Oxundavägen går full innan den övergår till Besvärsvägen. Trycknivån stiger upp mot en halvmeter över ledningshjässan på grund av tillskottsvattnet. Inkommande flöde till Åvägen pumpstation var i beräkningen 49 l/s, se Figur 5. Pumpningen var med en pump i taget och uppgick som mest till 40 l/s och det var P2 som levererade detta flöde. Fyllnadsgrad Vattennivå över ledningshjässa Oxundav Besvärsv Åvägen pstn Figur 4 Beräkningsresultat för befintligt spillvattennät, belastning tillskottsvatten från 10- årsregn. Spillvatten medelflöde. 11(32)

12 Figur 5 Beräknat inkommande flöde till Åvägen pumpstation. Beräkningsresultat för befintligt spillvattennät, belastning tillskottsvatten från 10-årsregn Kontrollberäkning torrväder Belastning; Spillvatten maxdygnsflöde, maxdygnsfaktor 1,8 och maxtimfaktor. Maxdygnsfaktorn för Väsby Entré är antagen till 1,8. Faktorn är baserad på den framtida befolkningen ca 3700 pe (inkl verksamheter) och föreslaget intervall 1,4 2,1 på maxdygnsfaktor P83 fig :2. Framtida hushåll får variationsmönster Bostad SVU med maxtimmesfaktor 1,91. Totalfaktor på medelförbrukningen blir därmed; 1,8*1,91 = 3,4 Framtida verksamhet ger variationsmönster Verksamhet framtid med maxtimmesfaktor 3,45. Totalfaktor på medelförbrukningen blir därmed; 1,8*3,45* = 6,2 Torrvädersberäkningen visar inte på några underdimensionerade ledningssträckor inom Väsby Entré eller Eds Allé. De ledningssträckor som belastas av exploateringarna klarar också av att avleda torrvädersflödet utan att någon ledning går full. 12(32)

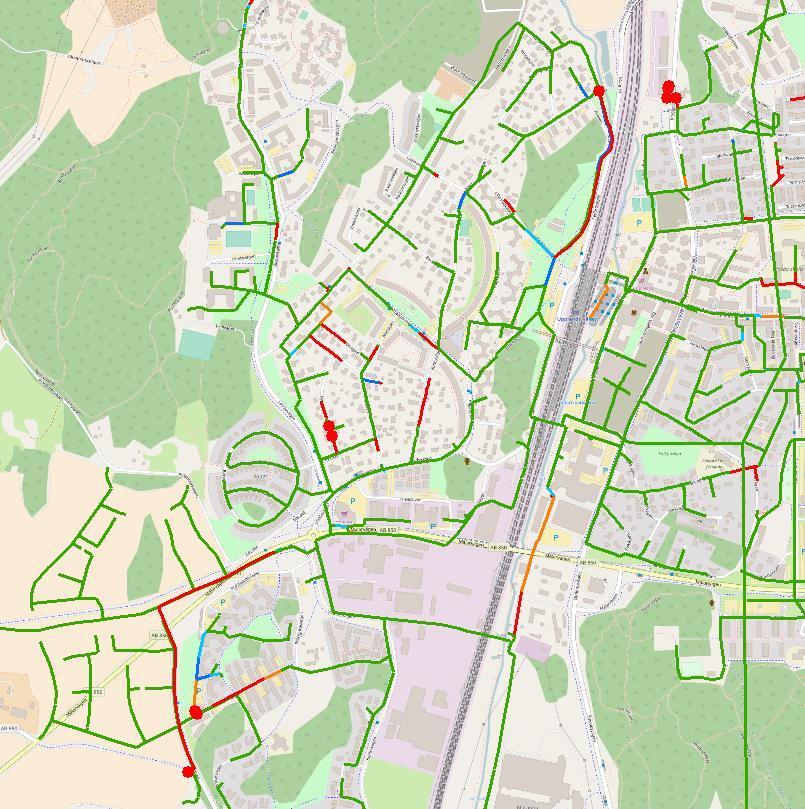

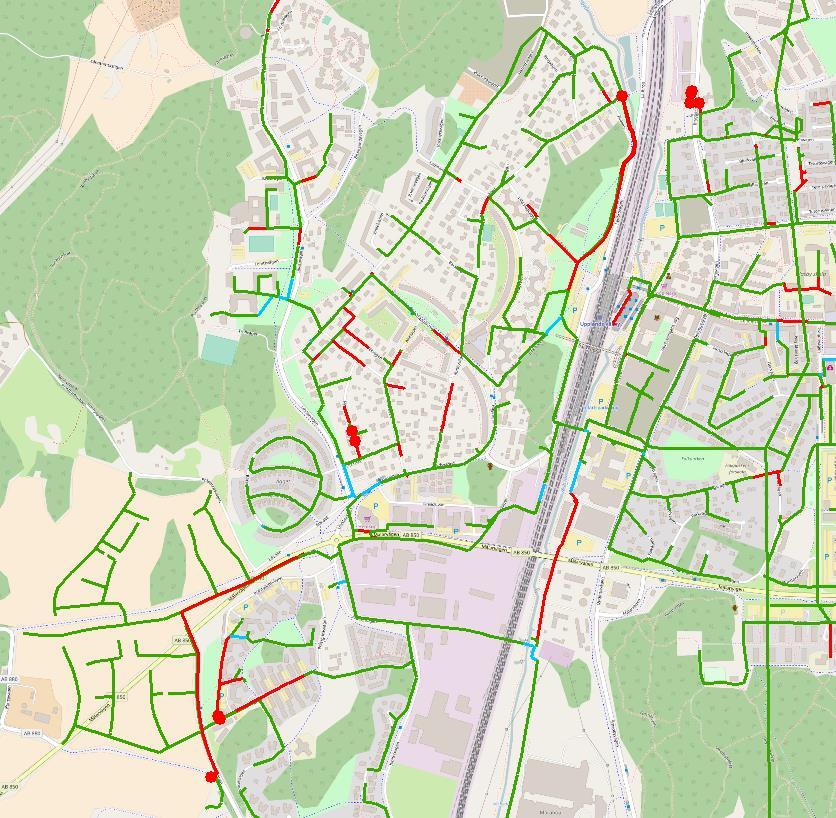

13 Fyllnadsgrad kontrollberäkning torrväder Väsby Entré Röd pga tryckledning Eds Allé Röd pga tryckledning Figur 6 Kontrollberäkning torrväder. Beräknad fyllnadsgrad för befintligt spillvattennät med framtida spillvattenbelastning. 13(32)

14 Vatten ovanför ledningshjässa kontrollberäkning torrväder Väsby Entré Röd pga tryckledning Eds Allé Röd pga tryckledning Figur 7 Kontrollberäkning torrväder. Beräknad nivå ovanför ledningshjässa för befintligt spillvattennät med framtida spillvattenbelastning. 14(32)

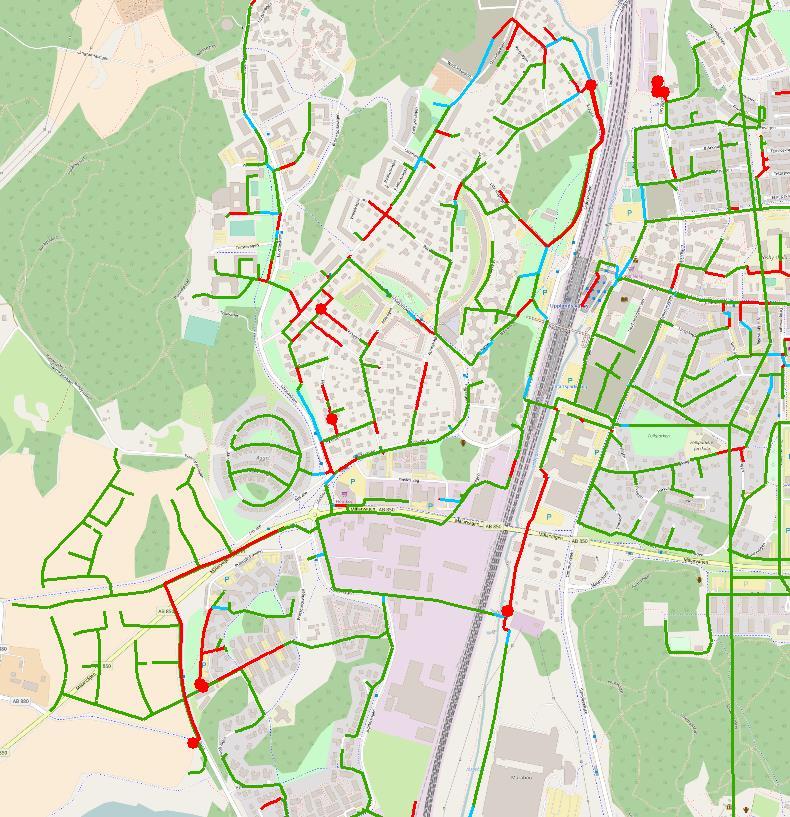

15 2.2.3 Kontrollberäkning tillskottsvatten Belastning; Tillskottsvatten från 10-årsregn och spillvatten medeldygnsflöde från befintlig och framtida belastning. Ledningen i Oxundavägen går full innan den övergår till Besvärsvägen. Trycknivån stiger upp mot en halvmeter över ledningshjässan på grund av tillskottsvattnet. Inkommande flöde till Åvägen pumpstation var i beräkningen 46 l/s. Fyllnadsgrad kontrollberäkning tillskottsvatten 10-årsregn Befintliga dimensioner för små Figur 8 Kontrollberäkning tillskottsvatten av 10-årsregn. Beräknad fyllnadsgrad för befintligt spillvattennät med framtida spillvattenbelastning. 15(32)

16 Vatten ovanför ledningshjässa kontrollberäkning tillskottsvatten Upp till en halvmeter ovanför hjässan Figur 9 Kontrollberäkning tillskottsvatten från 10-årsregn. Beräknad nivå ovanför ledningshjässa för befintligt spillvattennät med framtida spillvattenbelastning. 16(32)

17 2.2.4 Dimensionerande beräkning torrväder Belastning; Spillvatten maxdygnsflöde, maxdygnsfaktor 1,8 och maxtimfaktor. I beräkningen har säkerhetsfaktor 1,5 använts för befintlig spillvattenbelastning 2,25 för framtida (1,5*1,5 = 2,25). Enligt P110 ska en säkerhetsfaktor på minst 1,5 användas, i beräkningarna har en faktor 1,5 för ytterligare utbyggnad tagits med. Framtida hushåll får variationsmönster Bostad SVU med maxtimmesfaktor 1,91. Totalfaktor på medelförbrukningen blir därmed; 1,91*1,8*1,5*1,5 = 7,7 Framtida verksamhet ger variationsmönster Verksamhet framtid med maxtimmesfaktor 3,45. Totalfaktor på medelförbrukningen blir därmed; 3,45*1,8*1,5*1,5 = 14,0. Med gult visas befintliga ledningssträckor som dimensionerats upp. För att ta hand om torrvädersflödet räcker befintliga dimensioner och pumpstation. Ombyggd Åvägen pumpstation ny tryckledning från stationen. 17(32)

18 Fyllnadsgrad dimensioneringsberäkning torrväder Oxundav Besvärsv Åvägen pstn Ladbrovägen Figur 10 Dimensioneringsberäkning torrvädersflöde. Beräknad fyllnadsgrad för befintligt spillvattennät med framtida spillvattenbelastning. 18(32)

19 Vatten ovanför ledningshjässa dimensioneringsberäkning torrväder Figur 11 Dimensioneringsberäkning torrväder. Beräknad nivå ovanför ledningshjässa för befintligt spillvattennät med framtida spillvattenbelastning. 19(32)

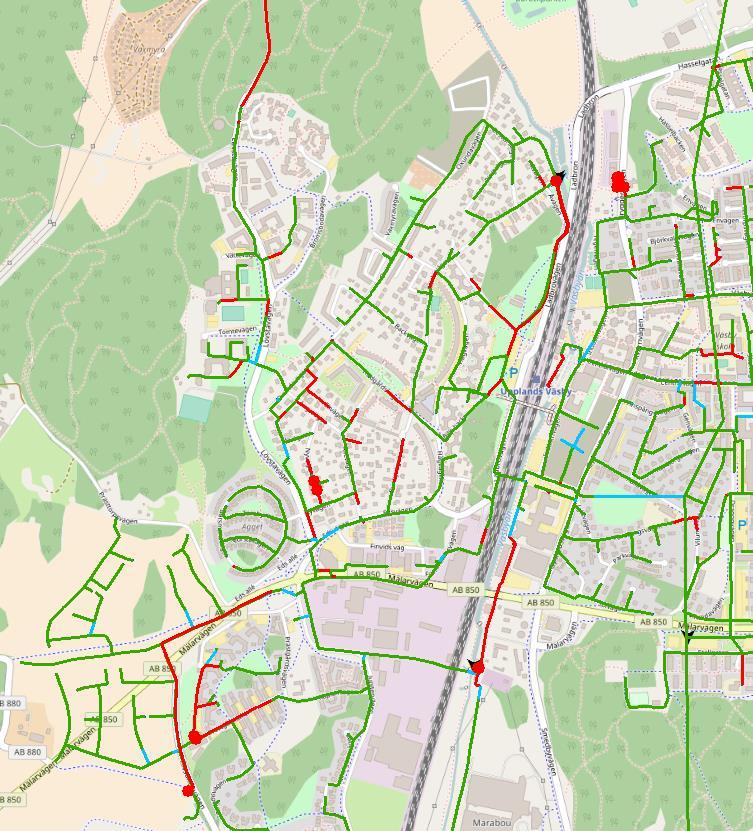

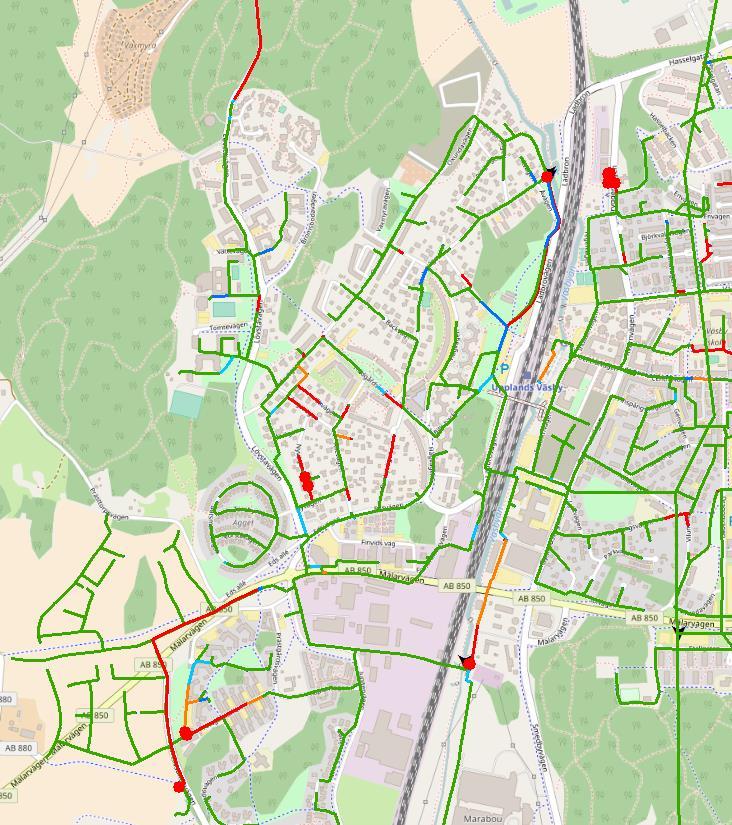

20 2.2.5 Dimensioneringsberäkning med tillskottsvatten Belastning; Tillskottsvatten från klimatanpassat (faktor 1,25) 20-årsregn och spillvatten medeldygnsflöde från befintlig och framtida belastning. Tryckledningarna är i beräkningen alltid fyllda ledningar därmed är de röda i planbilden. Ledningarna i Oxundavägen är omlagda till innerdimension 300 mm i beräkningen. Ledningarna går fulla men det blir inte en vattennivå över hjässan som är mer än 0,25 m, (i dimensioneringskriterierna har vi använt en nivå om 50 cm ovanför ledningshjässan). För att klara det större flödet krävs att pumpstation Åvägen dimensioneras upp. Fyllnadsgrad dimensioneringsberäkning tillskottsvatten Oxundav Åvägen pstn Tryckledning Ladbrovägen Eds Alle - Tunnel Tryckledning Tryckledning Figur 12 Dimensioneringsberäkning tillskottsvatten. Beräknad fyllnadsgrad för befintligt spillvattennät med framtida spillvattenbelastning. 20(32)

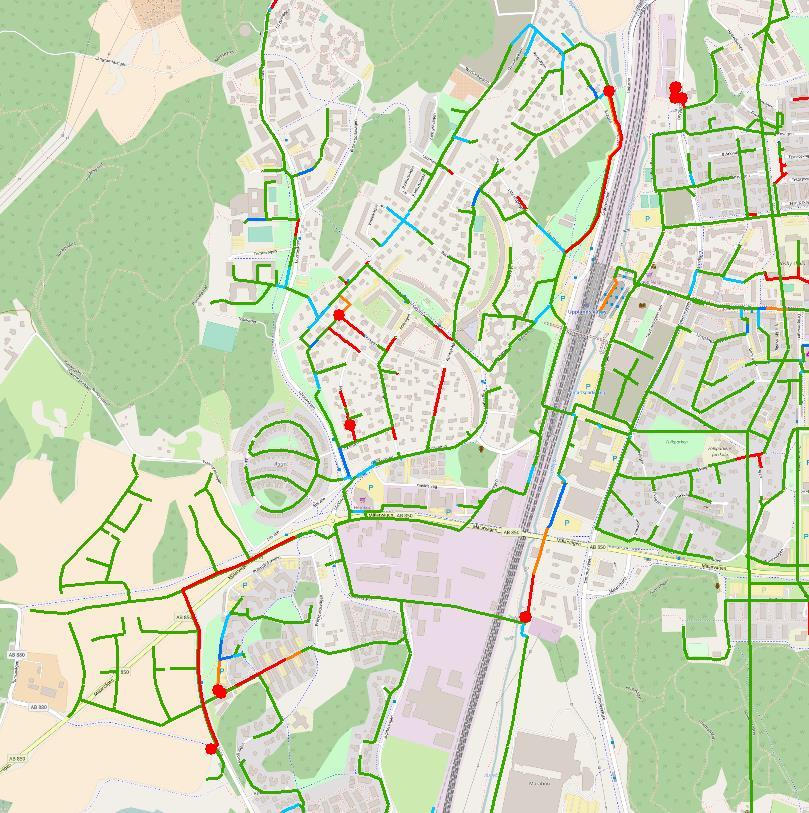

21 Vatten ovanför ledningshjässa dimensioneringsberäkning tillskottsvatten Figur 13 Dimensioneringsberäkning tillskottsvatten. Beräknad vattennivå ovanför ledningshjässan för befintligt spillvattennät med framtida spillvattenbelastning. Ledningsprofilen för Oxundavägen ned till Åvägens pumpstation visas i Figur 14 med maximal vattennivå. 21(32)

22 Figur 14 Profil Oxunda till Åvägen pumpstation. Beräkningsresultat för framtida och åtgärdat spillvattennät, belastning tillskottsvatten från 20-årsregn. Spillvatten medelflöde. Åvägen pumpstation inkommande flöde är beräknat till att som mest 87 l/s, vilket visas i Figur 15. Maxflöde 87 l/s Figur 15 Beräknat inkommande flöde till Åvägen pumpstation. Beräkningsresultat för framtida och åtgärdat spillvattennät, belastning tillskottsvatten från 20-årsregn. Spillvatten medelflöde. 22(32)

23 S800 under järnvägen har en lutning på 7,4 promille och ledningen är gjord av betong vilket ger att den har en teoretisk kapacitet på 1190 l/s. Totalt i beräkningen avleder ledningen 145 l/s. I ledningsprofilen i Figur 16 visas maximal beräknad vattennivå från Eds Allé till anslutningspunkten till Käppalas tunnel. S800 under järnvägen Figur 16 Profil Eds Allé till Käppalas tunnel. Beräkningsresultat för framtida och åtgärdat spillvattennät, belastning tillskottsvatten från 20-årsregn. Spillvatten medelflöde. Ledningsprofilen i Ladbrovägen visas med maximal vattennivå i Figur (32)

24 Figur 17 Profil Ladbrovägen till S800 under spåret. Beräkningsresultat för framtida och åtgärdat spillvattennät, belastning tillskottsvatten från 20-årsregn. Spillvatten medelflöde. 3 Diskussion och slutsatser Befintligt spillvattenledningsnät har god kapacitet att avleda flödet från Eds Allé. En sammanhängande ledningsprofil fram till Käppalas tunnel visas i bilaga 4. Det finns ledningssträckor som behöver dimensioneras upp för att klara av Väsby Entré, Åvägen pumpstation kommer att behöva byggas om och inkommande ledningar att läggas om upp till Oxundavägen. En ny tryckledning från stationen kommer också att bebövas för att avleda det framtida dimensionerande flödet. En ledningsprofil från Oxundavägen fram till Käppalas tunnel visas i bilaga 3. Ledningen under järnvägen där flödet från Väsby Entré och Eds Allé möts är idag i dimension 800 mm. Ledningen kommer enligt beräkningarna att ha god kapacitet även i framtiden för att avleda flödet under jänvägen. Likaså det fortsatta ledningsnätet fram till Käppalas tunnel. Det finns befintliga ledningssträckor i modellen som är underdimensionerade men dessa ligger utanför flödesvägen för de två exploateringarna som den här utredningen berör. 24(32)

25 Bilaga 1, Översiktsbild från modellen med spillvattenledningsnätet markerat med rött och punkter för exploateringar markerade med grönt. I bilaga 2 framgår antal personekvivalenter per område och spillvattenflöde. N 25(32)

26 Bilaga 2. Tabell med samtliga exploateringar som är inlagda i spillvattenmodellen. Område Antal PE Anslutningsbrunn i modellen spillvattenbelastning m3/dygn Variationsmönster Baldersvägen 51 PE SNB ,2 Framtida bostad Carlslund 2000 PE SNB Framtida bostad EdsAlle 1800 PE SNB Framtida bostad Fyrklövern Ekebo 900 PE Pkt_5 180 Framtida bostad Fyrklövern-Drabantenhuset 191 PE SNB ,2 Framtida bostad Fyrklövern-Dragonvägen 772 PE SNB ,4 Framtida bostad Fyrklövern-E1 (Norr om Mälarvägen) 700 PE Pkt_5 140 Framtida bostad Fyrklövern-E2-4 (Norr om Mälarvägen) 525 PE Pkt_5 105 Framtida bostad Fyrklövern-H (öster om Dragonvägen) 200 PE XPL Framtida bostad Fyrklövern-Västra Vilunda 603 PE UV_1_ ,6 Framtida bostad Fyrklövern-Östra Vilunda 338 PE UV_1_416 67,5 Framtida bostad Järnvägsparken söder 104 PE SNB ,8 Framtida bostad Messingen norr 840 PE STB Framtida bostad Messingen söder 840 PE STB Framtida bostad Odenslunda skolan PE 147 SNB ,4 Framtida bostad Prästgårdsmarken norr 24 PE 8 lgh SNB ,8 Framtida bostad Prästgårdsmarken rest 15 PE 5 lgh UV_1_11 3 Framtida bostad Prästgårdsmarken söder 60 PE 20 lgh SNB Framtida bostad Prästgårdsmarken väster 24 PE 8 lgh SNB ,8 Framtida bostad Prästgårdsmarken öster 87 PE 29 lgh SNB ,4 Framtida bostad Sigma (norra delen) 243 PE SNB ,6 Framtida bostad Sigma (västra delen) norr 90 PE SPL Framtida bostad Sigma (västra delen) söder 90 PE SNB Framtida bostad Sigma (östra delen) 208 PE VPL ,6 Framtida bostad Tegelbruket norr 250 PE UV_1_ Framtida bostad Tegelbruket söder 125 PE SNB Framtida bostad Wijk Oppgård 420 PE SNB Framtida bostad Vatthagen 216 PE 240 bäddar hotell 115 Framtida bostad Vilunda Husarvägen 600 PE Pkt_8 120 Framtida bostad Vilunda Idrottsanläggning antaget 0,7 ha 0,28 l/s,ha Pkt_8 17 Framtida verksamhet Vilunda kontorsområde antaget 4 ha 0,1 l/s,ha Pkt_8 35 Framtida verksamhet Vilunda Skola 150 PE Pkt_8 150 Framtida verksamhet Vilunda Smedgärdestomten 600 PE Pkt_8 120 Framtida bostad Wäckare äng 189 PE SNB ,8 Framtida bostad Väsby Entre-Järnvägsparken norr 104 PE SNB ,8 Framtida bostad Väsby Entre-kontor ovan bussterminal 1 ha verksamhetsyta SNB ,4 Framtida verksamhet Väsby Entre-västra sidan norr 1333 PE SNB Framtida bostad Väsby Entre-västra sidan söder 667 PE SNB Framtida bostad Väsby Entre-västra sidan verksamhet norr 2 ha verksamhetyta SNB ,8 Framtida verksamhet Väsby Entre-västra sidan verksamhet söd 1 ha verksamhet SNB ,4 Framtida bostad Östra Fresta by 600 PE SNB Framtida bostad 26(32)

27 Bilaga 3 Ledningsprofil från Väsby Entré till Käppalas tunnel 27(32)

28 Bilaga 4 Ledningsprofil från Eds Allé till Käppalas tunnel 28(32)

29 Flöde [l/s] Bilaga 5 Pumpat flöde i Åvägen pumpstation beräknat från uppmätta nivåer. Nederbörd från SMHI dygnsvärden för Sätra Gård. 29(32)

30 Bilaga 6 Pumpen för Eds Allé. NP 3127 HT 3 Adaptive 489 Q [l/s] H [m] 0 14,5 23 8,2 42 4,0 50 1,5 30(32)

31 Bilaga 7 Utjämning av vattengångar Enligt kommunen så ska det inte vara några konstiga vattengångar på sträckan utan det kan jämnas ut i modellen. På sträckan SNB SNB (32)
