1 VA-UTREDNING ENGELSKA SKOLAN GRANSKNINGSHANDLING FREDRIK SÖÖDER

2 VA-UTREDNING ENGELSKA SKOLAN Hemsö Development AB KONSULT WSP Samhällsbyggnad Box WSP Sverige AB Göteborg Besök: Ullevigatan 19 Tel: wsp.com KONTAKTPERSONER Fredrik Sööder Johanna Hulthén UPPDRAGSNAMN DPL Engelska Skolan Österåker VA-utredning UPPDRAGSNUMMER FÖRFATTARE Fredrik Sööder DATUM ÄNDRINGSDATUM Granskad av Katarina Kronheffer Godkänd av Katarina Kronheffer DPL Engelska Skolan Österåker VA-utredning

3 SAMMANFATTNING Arbete med en detaljplan för ett skolområde i Österåkers kommun pågår. Inom planområdet planeras skolverksamhet för ca 1120 elever. Denna rapport har utrett planens behov av vattentillförsel och spillvattenbortförsel samt hur dessa tjänster kan tillgodoses av det befintliga VA-systemet i området. Planförslaget innebär ökade flöden men endast ringa sådana. VA-huvudmannen har informerats om de nya dimensionerande flödena och har meddelat att försörjning kan ske utan problem. En brandpost finns inom området och brandvattentillförseln har stämts av med Brandförsvaret vilka inte har lämnat några synpunkter. Om sprinklersystem önskas kommer åtgärder behövas för att möjliggöra detta DPL Engelska Skolan Österåker VA-utredning 3

4 INNEHÅLL 1 BAKGRUND 5 2 NULÄGET PLANOMRÅDET FÖRBINDELSEPUNKTER 6 3 PLANFÖRSLAGETS PÅVERKAN VATTEN OCH SLÄCKVATTEN Dimensionerande flöden Anslutningspunkt och föreslaget system SPILLVATTEN Dimensionerande flöden Anslutningspunkt och föreslaget system 8 4 DISKUSSION OCH FORTSATT ARBETE DPL Engelska Skolan Österåker VA-utredning

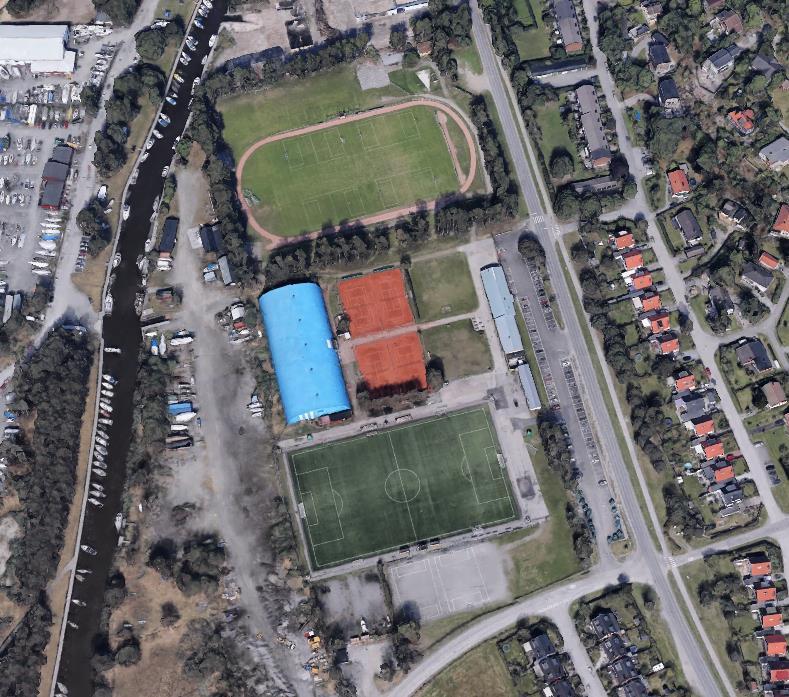

5 1 BAKGRUND WSP har på uppdrag av Hemsö Development AB genomfört en VA-utredning för att utreda förutsättningar för att försörja ett planområde med kommunalt VA. Inom planområdet ska skolverksamhet för ca 1120 elever uppföras. I dagsläget bedrivs idrottsverksamhet inom området som är anslutet till det kommunala VA-nätet. Syftet med utredningen är att utifrån den framtida verksamhetens estimerade behov av vattenförsörjning och spillvattenhantering undersöka möjligheterna för det befintliga VA-nätet att tillgodose dessa, samt föreslå eventuella åtgärder för att möjliggöra verksamheten. Utredningen omfattar inte dagvattenhantering, det utreds och redovisas i en separat rapport. 2 NULÄGET 2.1 PLANOMRÅDET Det aktuella planområdet är beläget sydväst om Åkersberga centrum, se figur 1 nedan. Området ingår i ett större planarbete uppdelat i flera etapper och angränsas av Garnsviken åt väster, östra kanalstaden etapp 1 åt norr, österskärsvägen i öster och etapp 3 i söder och omfattar totalt ca 2.5 hektar. Idag domineras planområdet av en idrottsanläggning där verksamhet bedrivs. Figur 1 Planområdets placering i rött DPL Engelska Skolan Österåker VA-utredning 5

6 2.2 FÖRBINDELSEPUNKTER Området har en befintlig anslutning till kommunalt VA-nät åt öster i Österskärsvägen, se figur 2 nedan. Figur 2 Planområdet med servisanslutningar i öster, samt en genomgående dagvattenledning med U-område. Spillvatten ansluter mot en ledning, S400 GAP (glasfiberarmerad plast), som ligger med ca 1.4 lutning, och går vidare söderut 150m mot en pumpstation i närheten av korsningen Österskärsvägen/Andromedavägen. Vatten ansluter till en V315 PE i Österskärsvägen. Spillvattenledningen är av dimension 150 mm i gjutjärn. Vattenservisen är av dimension 100 mm av okänt material. För båda förbindelsepunkterna finns avtal upprättat. Avtal och information om förbindelsepunkterna lämnas av Ewa Holmquist Sundman, kontaktperson på Roslagsvatten. De befintliga serviserna förser en idrottsanläggning med vatten, brandvatten samt avleder spillvatten. Ledningsdragning inne på fastigheten är ringa och föreslås tas ur drift/rivas i samband med byggnation av skolan, mer om detta i kapitel och Uppskattade flöden till och från planområdet är idag 0,5 l/s vatten och 2 l/s spillvatten. Roslagsvatten vill inte delge trycknivån i anslutningspunkt för vatten, detta eftersom trycknivån varierar inom ett så stort spann att de är svårt att redovisa ett rättvist tryck DPL Engelska Skolan Österåker VA-utredning

7 3 PLANFÖRSLAGETS PÅVERKAN Planförslaget innebär ändrad verksamhet inom området, i nedan kapitel uppskattas de flöden som behöver tillgodoses för att möjliggöra den nya verksamheten. Något att ha i åtanke är att det idag bedrivs verksamhet i området vilket innebär att det idag finns en belastning på det kommunala VAnätet. Den nya verksamheten kommer alltså ge upphov till en förändring i belastning som är differensen av dagens flöden och de framtida flödena. 3.1 VATTEN OCH SLÄCKVATTEN Dimensionerande flöden Vattenbehovet för planområdet har uppskattats med ledning av Svenskt vattens publikation P83. Beräkning av dimensionerande dricksvattenförbrukning har skett enligt formel nedan. q dim = p q d medel c d max c t max qmedel i detta fall har uppskattats utifrån en årlig förbrukning på 8 m 3 per elev och år, med 37 veckors skolgång och 8h närvaro per dag. Antal brukare, p, har uppskattats till 1120st med fördelning enligt nedan. Antal elever Antal förskolebarn Personal 900st 160st 60st Med hänsyn till antal brukare och förbrukningsmönster uppskattas det dimensionerande dricksvattenflödet till 5,7 l/s. Inom planområdet finns även en brandpost för försörjning av släckvatten vid brand. Släckvattenförbrukning för en brandpost vid denna typ av bebyggelse rekommenderas av Svenskt vattens publikation P83 väljas till l/s. På grund av skolans storlek föreslås dimensionerande flöde 20 l/s. I kommunikation med Brandförsvaret har frågan ställts om de har några krav eller önskemål för brandpostens kapacitet. Brandförsvaret meddelar att de ej har några specifika kapacitetskrav Anslutningspunkt och föreslaget system I planförslaget är huvudbyggnaden placerad i planområdets norra del, vilket innebär att ifall befintlig anslutningspunkt i gata skulle behållas behöver ledningsdragning för spill- och dricksvatten ske över den befintliga dagvattenledningen och dess U-område. Då serviserna kommer omdimensioneras med hänsyn till områdets ökade behov föreslås även en ny anslutningspunkt norr om befintlig anslutningspunkt, se Figur 3. Den nya ledningsdimension föreslås bli 200mm PE, vattenhastigheten vid dimensionerande flöde blir då ca 1,1 m/s. Föreslaget system redovisas i Bilaga DPL Engelska Skolan Österåker VA-utredning 7

8 3.2 SPILLVATTEN Spillvatten som kommer att genereras från framtida verksamhet skall avledas bort från området mot det kommunala reningsverket Dimensionerande flöden Dimensionerande spillvattenflöden har uppskattats från områdets yta och antalet uppskattade elever på skolan. Schablonvärden från Svenskt vattens publikation P110 har använts vid beräkningarna. Notera att flöden momentant kan bli högre än det dimensionerande flödet pg.a. naturliga variationer i flödet. Q dim = Q sdim + Q inläck Där Qsdim är det dimensionerande spillvattenflödet med avseende på antal brukare och användningsmönster, i detta fall har det dimensionerande vattenflödet använts. Qinläck är ett uppskattat tillskottsflöde som är proportionell till områdets storlek. Q inläck = Q läcktorr + Q läckregn Där Q läcktorr = 0,05 0,15 l s ha Q läckregn = 0,2 0,7 l s ha Genomsnittsvärdena för Qläcktorr och Qläckregn användes för denna uppskattning, vilket resulterade i ett dimensionerande flöde för spillvatten på 7,2 l/s. Känslighetsanalys visar att det dimensionerande flödet varierar mellan 6,4-8,0 l/s beroende på val av värden för Qläcktorr och Qläckregn Anslutningspunkt och föreslaget system Befintlig anslutningspunkt i Österskärsvägen är belägen söder om det U- område som korsar planområdet, se Figur 2. Med bakgrund i detta samt att skolbyggnaden ligger norr om U-området skulle innebära ledningsdragning inom planområdet tvärs U-området. För att så gott som det går undvika servisledning korsande dagvattenledningen med U-område föreslås en ny anslutningspunkt något norr om den befintliga. Se Figur 3 Denna dragning innebär dock att vattenledningen som matar brandposten korsar dagvattenledningen, ifall inte brandposten också flyttas DPL Engelska Skolan Österåker VA-utredning

9 Figur 3 Förslag för placering av nya serviser. Föreslaget system visas i bilaga 1. Anslutningspunkten är placerad något norr om befintlig anslutningspunkt och innebär anslutning mot samma GAP400. Anslutningen föreslås ske med en 160mm PP ledning vilken har tillräcklig kapacitet redan vid 2 lutning. Nivån för anslutning mot GAP400 är på -0,61. Vid förläggning av servis med 5 lutning blir anslutningsnivån i husliv -0,44 vilket anses möjligt DPL Engelska Skolan Österåker VA-utredning 9

10 4 DISKUSSION OCH FORTSATT ARBETE Kommunikation med Roslagsvatten, som är VA-huvudman i området, har förts parallellt med utredningsarbetet. De har meddelat att deras system kan hantera de ökade flödena för spill- och dricksvatten som planförslaget ger upphov till. En fråga som inte utretts är ifall skolan ska förses med sprinklersystem, utöver att räddningstjänsten har möjlighet att ansluta till den inom området placerade brandposten. VA-huvudmannen är inte tvingad att tillgodose den ytterligare belastning som uppstår vid införandet av ett sådant system. Skulle ett sprinklersystem installeras behöver även tryckstegringsstation och eventuellt vattentankar installeras inom planområdet. Föreslaget dimensionerande vattenflöde har istället baserats på matning 20 l/s till den inom området placerad brandposten. Det kan eventuellt vara aktuellt att flytta denna brandpost något närmare skolbyggnaden för att säkerställa att räckvidden är fullgod. Området har idag en servisanslutning med tillhörande servisavtal, men ett nytt servisavtal kommer behöva tecknas. För att gå vidare med detta bör Ewa Holmquist Sundman på Roslagsvatten kontaktas DPL Engelska Skolan Österåker VA-utredning
